VILLÁMVÉDELEM SZABVÁNYOSSÁGI FELÜLVIZSGÁLATA M I N S Í T I R A T. Hamvas Béla Városi Könyvtár 3580 Tiszaújváros, Széchenyi út 37.

Átírás

1 villamos biztonságtechnika Lapszám: 1 VILLÁMVÉDELEM SZABVÁNYOSSÁGI FELÜLVIZSGÁLATA M I N S Í T I R A T Megbízó neve: A felülvizsgálat helye: Vizsgálat tárgya: Tiszaújváros Város Önkormányzata 3580 Tiszaújváros, Bethlen Gábor út 7. Hamvas Béla Városi Könyvtár 3580 Tiszaújváros, Széchenyi út 37. Az épületek, építmények villámvédelmének idszakos szabványossági felülvizsgálata a 28/2011. (IX.6.) BM rendelettel kiadott Országos zvédelmi Szabályzat alapján A felülvizsgálat ideje: augusztus 2. A felülvizsgálatot végezte: Drahos Mihály Papp Sándor Szakképzettsége: Vizsgabizonyítvány száma: Villamos biztonságtechnikai mszaki szakért VV - Sz-1155/2/94:79454 VVF/0015/2011(az MSZ EN szerint) ÉV - 11/ EBF - Sz-1155/1/ Ex felülvizsgáló 6/354-08/1992 Ex mszaki vezet 47/ /2001 Minsített villamos biztonságtechnikai felülvizsgáló VV /23/1999 VVF/0021/2011(az MSZ EN szerint) ÉV /365/ EBF /22/1999 RB - 13/1999-SP-14/1999 A minsít iratot összeállította: Drahos Mihály A B-A-Z. Megyei Mérnöki Kamara által kiadott ipari mszaki szakérti tevékenység végzésére jogosító engedély száma: T A minsít irat 7 db számozott lapot tartalmaz, és a felülvizsgálat idpontjában tapasztaltakat rögzíti. Dátum: Muhi, augusztus 26.

2 villamos biztonságtechnika Lapszám: 2 Tartalomjegyzék: 1. Bevezetés 2. A felülvizsgálat módszerei 2.1 Szemrevételezéssel 2.2 Mszeres mérések 3. Építményenkénti felülvizsgálat 4. Földelési ellenállás mérési jegyzkönyv 5. Összefoglaló minsítés 1. BEVEZETÉS Megrendelésük alapján elvégeztük a Hamvas Béla Városi Könyvtár épületének az idszakos villámvédelmi szabványossági felülvizsgálatát a 28/2011. (IX.6.) BM rendelettel kiadott Országos Tzvédelmi Szabályzat alapján. A minsít irat a felülvizsgálat idpontjában tapasztaltakat rögzíti. A felülvizsgálat eredményét e minsít irat tartalmazza. 1.1 A vizsgálathoz rendelkezésünkre bocsátott dokumentációk: Hivatalos tzveszélyességi osztálybasorolás a rendelkezésünkre állt. A villámvédelem el felülvizsgálati minsít irata a rendelkezésünkre állt. 1.2 A felülvizsgálat során a következ szabványok és rendeletek elírásait vettük figyelembe: 28/2011. (IX. 6.) BM rendelettel kiadott Országos Tzvédelmi Szabályzat MSZ 2364 MSZ HD Épületek villamos berendezéseinek létesítése kisfeszültség villamos berendezések 2/2002. (I.23.) BM. sz. rendelet, 3.sz. melléklet III. fejezet Az építmény építésekor a villámvédelem létesítés alapját képez szabványok: MSZ 274-1:1977 MSZ 274-2:1981 MSZ 274-2:1981/1M:2001 MSZ 274-3:1981 MSZ 274-3:1981/2M:2001 MSZ 274-4:1977 MSZ :1990 MSZ1585:2012 Villámvédelem. Fogalom meghatározások Épületek és egyéb építmények villámvédelmi csoportosítása A villámhárító berendezés mszaki követelményei Felülvizsgálat Érintésvédelmi vizsgálati módszerek A földelési ellenállás és a fajlagos talajellenállás mérése. Villamos berendezések üzemeltetése

3 villamos biztonságtechnika Lapszám: 3 2. A felülvizsgálat módszerei: A felülvizsgálat a 28/2011. (IX. 6.) BM rendelettel kiadott Országos Tzvédelmi Szabályzat a szerint nem norma szerinti, amely azt jelenti, hogy a vizsgált épületek villámvédelmének létesítésekor érvényben lév MSZ 274 szabványsorozat és az utolsó felülvizsgálat idpontjában érvényben lév, 2/2002 (I.23.) BM. sz. rendelet 3.sz. melléklet, III. fejezet elírásainak figyelembevételével végeztük. 2.1 Megállapítottuk az épület, építmény: Rendeltetés szerinti, Magasság szerinti, Tetszerkezet és héjazat szerinti, Körítfalak anyaga szerinti, Környez leveg szennyezettsége szerinti, (MSZ 274 szerint) Másodlagos hatások következménye szerinti csoportját. A fenti csoportok meghatározását követen meghatároztuk a villámvédelem szükségességét és annak fokozatát A meglév villámvédelmi berendezésnél szemrevételezéssel vizsgáltuk: a felfogó berendezés fokozatát, anyagát, elrendezését, állapotát, a levezetk fokozatát, állapotát, a vizsgáló összekötk meglétét, a meglév villámhárító berendezés fokozatát, szabványos kivitelezését, egyéb követelmények teljesülését (fémtárgyak bekötése, másodlagos kisülés elleni védelem, bels villámvédelem stb.) 2.2 Mszeres méréssel ellenriztük: Az elírásoknak megfelelen szemrevételezéses vizsgálat mellett elvégeztük a villámvédelmi földelk mszeres ellenrzését. A villámvédelmi földelések szétterjedési ellenállásértékeinek mérési eredményeit a 4. fejezet tartalmazza. A felülvizsgálat idpontjában a környezeti hmérséklet +18 o C és a talaj száraz volt. A méréseket gyengeáramú és lakatfogós módszerrel végeztük, amelyet az alábbi ábrákkal illusztrálunk. A felülvizsgálatnál alkalmazott szerek adatai: Típus: Gyári szám: Kalibrálási bizonyítvány sz.: Típus: Gyári szám: Kalibrálási bizonyítvány sz.: Típus: Gyári szám: Kalibrálási bizonyítvány sz.: METREL Eurotest érintésvédelmi mszer K/23073/ LEM GEO 30 földelésvizsgáló lakatfogó K23070/ LEM SATURN GEO X földelésvizsgáló K23071/ A talaj fajlagos szétterjedési ellenállását 100 Ohm értékkel vettük figyelembe. A földelk megengedett legnagyobb földelési ellenállását számítással határoztuk meg. Egyedi földel ellenállása: Rmeg Ahol: 6 ; Csoportos földel ellenállása: Rmeg 3 A R meg = a földel megengedett legnagyobb ellenállása = a talaj fajlagos szétterjedési ellenállása A = az épület alapterülete m 2 ben A

4 villamos biztonságtechnika Lapszám: 4 3. Építményenkénti felülvizsgálat a. Épület, építmény leírása, csoportosítása Városi Könyvtár 4 szintes épületrész Kb. 280 m 2 alapterület 14m magas lapostets épület Rendeltetés: R3 zveszélyes épület Magasság: M2 20 m-nél alacsonyabb, környezeti hatás nincs Tetzet: T3 Vasbeton tetszerkezet, nem éghet héjazat Körítfal: K1 Nem éghet fal Környez leveg: (MSZ 274) S2 Mérsékelten szennyezett levegben lév épület Másodlagos hatások: Bels kisülés vagy túlfeszültség miatt keletkez mérsékelt H3 veszély b. A villámvédelem vizsgálata Eszköze Meglév Szükséges Minsítés Megjegyzés felfogó fokozat: V3c V3b MEGFELEL felfogó létesítése: Megfelel levezet fokozat: L3b L3a MEGFELEL 5db 2m-es felfogórúd levezet létesítése: Részben megfelel 3db levezet földel fokozat: F3/r F3/r MEGFELEL földel létesítése: bels villámvédelem fokozata: bels villámvédelem kialakítása különböz célú földelések összekötése: Megfelel B0 B2 NEM MEGFELEL nincs bels villámvédelem szükséges NEM MEGFELEL van szükséges MEGFELEL méret fokozat: k k MEGFELEL 3db földel, egymással összekötve c. Az épület, építmény villámvédelmi minsítése: Részben MEGFELEL Az épület villámvédelmi felülvizsgálatát 6 év múlva, azaz augusztusban kell ismét elvégezni.

5 villamos biztonságtechnika Lapszám: 5 d. Megjegyzések, javaslatok: - A 2.számú levezet vizsgáló összekötje az épület hszigetelése során el lett burkolva, ezért nem hozzáférhet. - A 3. számú levezet a vizsgáló összekötl mért 50cm-en belül nincs rögzítve. A levezetk megfelel rögzítésérl és korrózióvédelmérl gondoskodni kell. - A tetn létesített felfogórudakat összeköt acél huzal rögzítése megfelel, több esetben a tartógúla nem biztosít elegend alátámasztást és a tet síkján fekszik, valamint vonalvezetésük nem egyenes, felületük ersen korrodált. A törött tartógúlákat cserélni szükséges. - Az épületben ki kellene építeni a többlépcss túlfeszültségvédelmi rendszert. Mivel túlfeszültség védelmi eszközök kiépítését elíró szabványok és a rendeletek, az épület villamos és villámvédelmi rendszerének kiépítése idpontjában még nem volt érvényben, az épület üzemeltetjének kell meghatároznia a bels villámvédelem kiépítésének idpontját a várható kárérték és a védekezéshez szükséges anyagi beruházás függvényében. Javaslunk a elosztóba egy B-C fokozatú túlfeszültség levezet kiépítését, az alelosztókban javasoljuk C fokozatú túlfeszültség védelmi eszközök telepítését, valamint ahol igény van rá, ott a D fokozatú finom védelemmel ellátott dugaljak alkalmazását. 4. Földelési ellenállás mérési jegyzkönyv Srsz Mérési hely azonosítható megnevezése Mérési hely Földelési ellenállás mért értéke ( Ohm ) Földel szükséges ellenállása fix 2 vagy / számított (Ohm) Minsítés F1. Földel 1. vizsgáló összeköt 1,3 17,9 Megfelel F2. Földel 2. vizsgáló összeköt 3,1 17,9 Megfelel F3. Földel 3. vizsgáló összeköt 3,05 17,9 Megfelel Az épület alaprajza sematikus, kizárólag a felfogók/levezetk/földelk hozzávetleges helyének meghatározására szolgál

6 villamos biztonságtechnika Lapszám: 6 Építményenkénti felülvizsgálat a. Épület, építmény leírása, csoportosítása Városi Könyvtár egyszintes alacsony épületrész Kb m 2 alapterület lapostets épület Rendeltetés: R3 zveszélyes épület Magasság: M1 20 m-nél alacsonyabb, magas környezeti hatás Tetzet: T3 Vasbeton tetszerkezet, nem éghet héjazat Körítfal: K1 Nem éghet fal Környez leveg: (MSZ 274) S2 Mérsékelten szennyezett levegben lév épület Másodlagos hatások: Bels kisülés vagy túlfeszültség miatt keletkez mérsékelt H3 veszély b. A villámvédelem vizsgálata Eszköze Meglév Szükséges Minsítés Megjegyzés felfogó fokozat: V3d V3b MEGFELEL felfogó létesítése: Küls d fokozatú felfogó levezet fokozat: L3d L3a MEGFELEL levezet létesítése: Küls d fokozatú levezet földel fokozat: F3/r F3/r MEGFELEL földel létesítése: Megfelel bels villámvédelem fokozata: B0 B2 NEM MEGFELEL bels villámvédelem nincs bels kialakítása villámvédelem szükséges MEGFELEL A májusában megjelent szabványváltozások értelmében, az épületben ki kell építeni a többlépcss túlfeszültségvédelmi rendszert. A tulajdonosnak kell eldöntenie a rendelkezésre álló anyagi lehetségek, és a várható kárérték függvényében a túlfeszültségvédelmek megvalósításának idpontját. különböz célú földelések összekötése: - - méret fokozat: k k MEGFELEL c. Az épület, építmény villámvédelmi minsítése: MEGFELEL Az épület villámvédelmi felülvizsgálatát 6 év múlva, azaz augusztusban kell ismét elvégezni. Az alacsony épületrész nem rendelkezik villámvédelemi felfogóval és levezetvel, mert a környez épületek, építmények (a 4 szintes épületrész, a mellette lév társasház és a világítási lámpaoszlop) elhelyezkedésébl adódóan védett térben helyezkedik el. Számításink és értékelésünk szerint az R 100m sugarú gördül gömb sehol sem érinti az alacsony épületrész tetejét. A 4 szintes épület villámvédelmi levezeti össze vannak kötve az alacsony épületrész fémvázú üvegtetivel, de ezek csak a potenciálkiegyenlít funkciókat látnak el. A potenciálkiegyenlít célú kötéseket ellenriztük, a hibákat itt felsoroljuk: a világítóablak bekötése leszakadt, szintén leszakadt a fém kupola összekötése is, az új telepítés klímák nincsenek összekötve és túlfeszültség védelmük sincs, a törött tartógúlákat és az oxidált kötöelemeket ki kell cserélni, a nem megfelelen rögzített köracél vezetket ki kell egyengetni

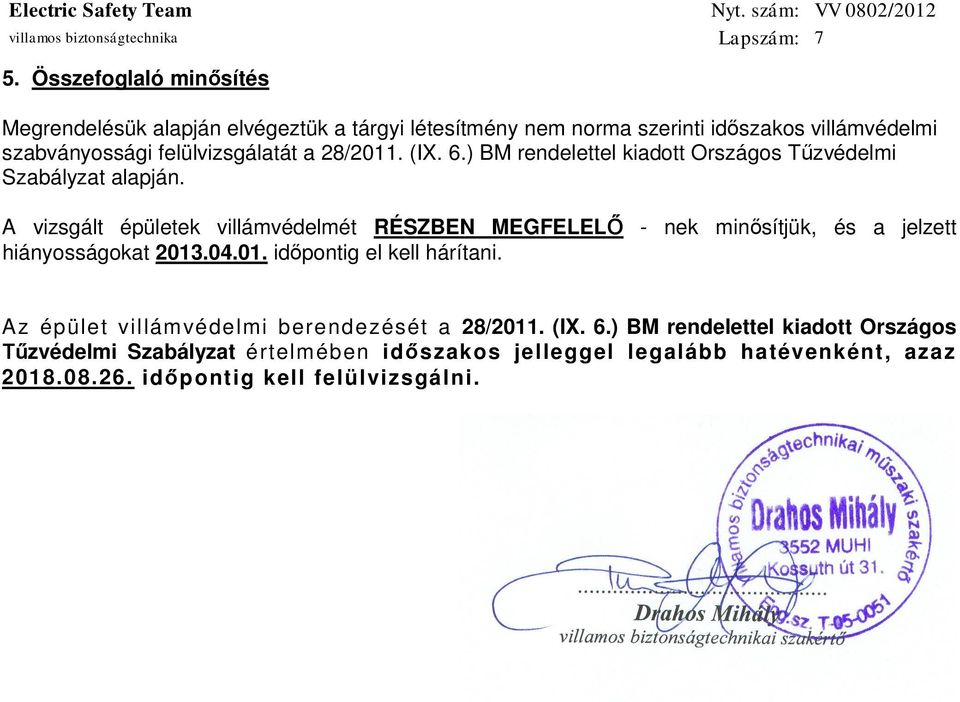

7 villamos biztonságtechnika Lapszám: 7 5. Összefoglaló minsítés Megrendelésük alapján elvégeztük a tárgyi létesítmény nem norma szerinti idszakos villámvédelmi szabványossági felülvizsgálatát a 28/2011. (IX. 6.) BM rendelettel kiadott Országos Tzvédelmi Szabályzat alapján. A vizsgált épületek villámvédelmét RÉSZBEN MEGFELEL - nek minsítjük, és a jelzett hiányosságokat idpontig el kell hárítani. Az épület villámvédelmi berendezését a 28/2011. (IX. 6.) BM rendelettel kiadott Országos zvédelmi Szabályzat értelmében idszakos jelleggel legalább hatévenként, azaz idpontig kell felülvizsgálni.
