1 Elõzmények: Több mint 15 éve, hogy a körkéses profi lmaróval kontraprofi los hõszigetelt nyílászárókat készítenek. A mai széleskörû elterjedéséhez nagyban hozzájárult a tetszetõs kivitel, az igen kedvezõ szerszámköltség, a termelékenység és az egyszerû gyártás. 01_Emblémás H5 oldalról 12 oldal :23:47

A mai széleskörû elterjedéséhez nagyban hozzájárult a tetszetõs kivitel, az

2 Minõsítés: A H5 hõszigetelt szerkezet az ÉMI Kht. által kiadott ÉPITÕIPARI MÛSZASZAKI ENGEDÉLY -el rendelkezik. A vizsgálatok eredményei alapján a H5 tipusú kontraprofi los ablak a következõ teljesítmény fokozatba van sorolva: Az ÉME Szeptember 31-ig érvényes L1-L2= különleges/nagy légzárású V1= különleges vízzárású Sz1= különleges szélállóságú H1-H2= különleges/nagy hõszigetelésû (üveg=4-16-4, argon töltéssel k=1.4) A szerkezetek az MSZ számú szabványban rögzített követelményeket kielégítik. Szelvény méret: 68x82mm. 01_Emblémás H5 oldalról 12 oldal :23:50

Szeptember 31-ig érvényes L1-L2= különleges/nagy légzárású V1= különleges vízzárású Sz1= különleges szélállóságú H1-H2= különleges/nagy

3 A H5 ismertetése: A KFT által kifejlesztett H5 hõszigetelt külsõ nyílászáróknál a keret sarkai és köztes kötései közvetlenül rövidcsapos-kontraprofi llal kapcsolódnak egymásba. A H5 szerkezet nem csak tetszetõs, de funkcionálisan is többet tud a jelenleg gyártott csapos EURO profi lnál, jobban megfelel a mai követelményeknek és egyben további fejlesztési lehetõséget biztosít. Mindenekelõtt ki kell emelni a körkéses profi lmaróval készített, a faiparban szokatlan pontosságú és mérettartó profi lt ami lehetõséget ad a kontraprofi los kötéseket biztosító, megnövelt felületû szilárd és tartós ragasztásra. Jelentõsen nõ a termelékenység is, mivel a legösszetettebb profi l is a pontosság egyik feltételeként egy mûveletben végezhetõ, felére csökken a csapozási mûvelet, és nem kell közbensõ zárt csaphelyeket készíteni. Megvalósítható a kisebb helyigényû, egyszerûbb és hatékonyabb felületkezelt alkatrészgyártás, szemben a csapos sarokkötéssel, ahol csak a keretrendszerû gyártás lehetséges. A H5 profi l a fa jellegét jobban kiemeli, lágyabb a vonalvezetés és a minõségi felületkezelés feltételét kielégítve minden él és belsõ sarok kerekítve van. Az ablak takart (Roto) vasalással készül, de szükség szerint furt pánt is alkalmazható, továbbá a Gu rendszerét is tudja fogadni. Profi lelemek: A H5 profi l kialakítása a kontraprofi los kötés biztosítása mellett még további kedvezõ tulajdonságokkal rendelkezik. Elsõdleges gumi Elõkamra S profi l Rés takarás Víz elvezetõ horony S profi l Euró nút Másodlagos gumi Horony Üvegléc 01_Emblémás H5 oldalról 12 oldal :23:51

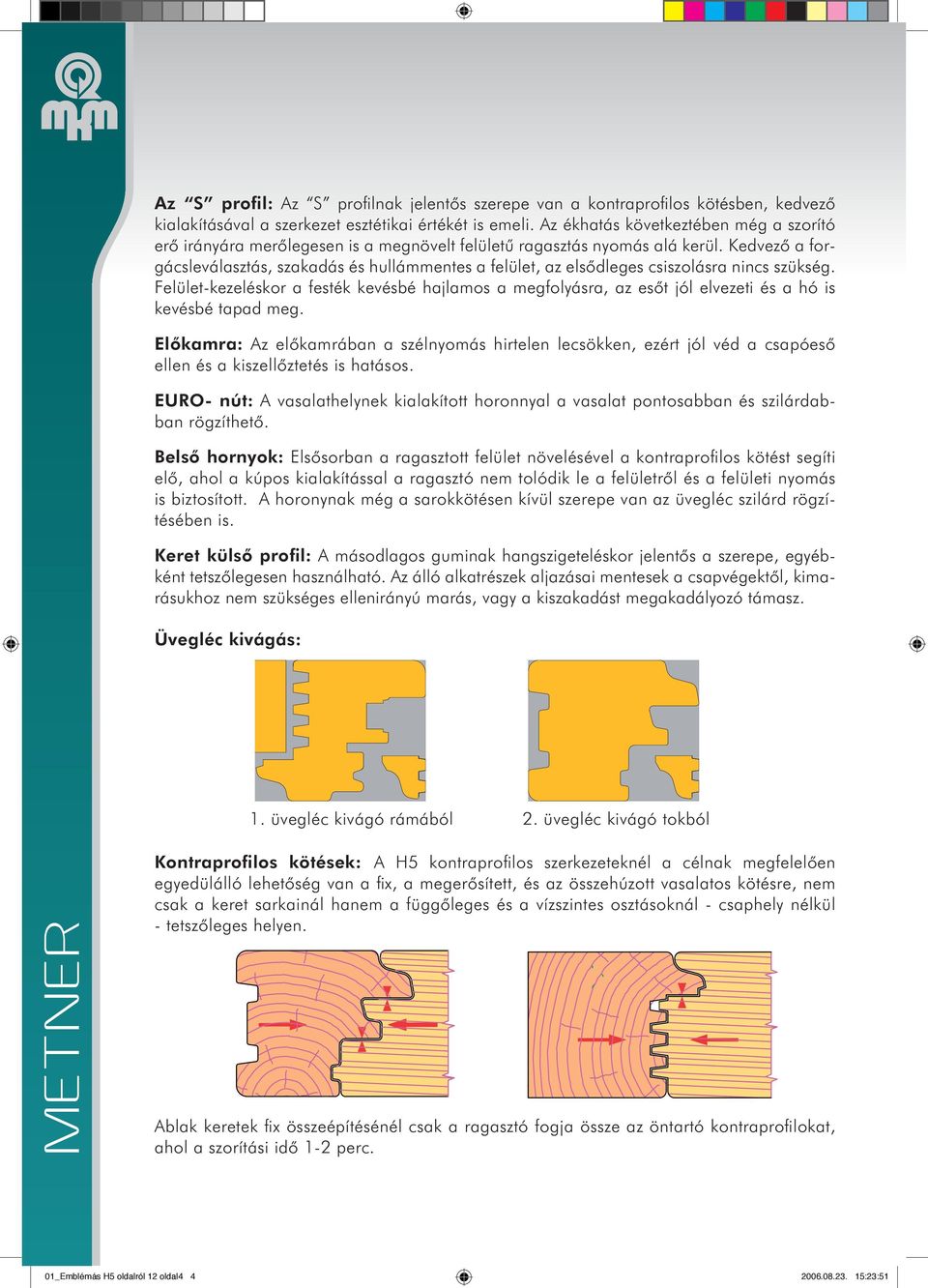

4 Az S profil: Az S profi lnak jelentõs szerepe van a kontraprofi los kötésben, kedvezõ kialakításával a szerkezet esztétikai értékét is emeli. Az ékhatás következtében még a szorító erõ irányára merõlegesen is a megnövelt felületû ragasztás nyomás alá kerül. Kedvezõ a forgácsleválasztás, szakadás és hullámmentes a felület, az elsõdleges csiszolásra nincs szükség. Felület-kezeléskor a festék kevésbé hajlamos a megfolyásra, az esõt jól elvezeti és a hó is kevésbé tapad meg. Elõkamra: Az elõkamrában a szélnyomás hirtelen lecsökken, ezért jól véd a csapóesõ ellen és a kiszellõztetés is hatásos. EURO- nút: A vasalathelynek kialakított horonnyal a vasalat pontosabban és szilárdabban rögzíthetõ. Belsõ hornyok: Elsõsorban a ragasztott felület növelésével a kontraprofi los kötést segíti elõ, ahol a kúpos kialakítással a ragasztó nem tolódik le a felületrõl és a felületi nyomás is biztosított. A horonynak még a sarokkötésen kívül szerepe van az üvegléc szilárd rögzítésében is. Keret külsõ profil: A másodlagos guminak hangszigeteléskor jelentõs a szerepe, egyébként tetszõlegesen használható. Az álló alkatrészek aljazásai mentesek a csapvégektõl, kimarásukhoz nem szükséges ellenirányú marás, vagy a kiszakadást megakadályozó támasz. Üvegléc kivágás: 1. üvegléc kivágó rámából 2. üvegléc kivágó tokból Kontraprofilos kötések: A H5 kontraprofi los szerkezeteknél a célnak megfelelõen egyedülálló lehetõség van a fi x, a megerõsített, és az összehúzott vasalatos kötésre, nem csak a keret sarkainál hanem a függõleges és a vízszintes osztásoknál - csaphely nélkül - tetszõleges helyen. Ablak keretek fi x összeépítésénél csak a ragasztó fogja össze az öntartó kontraprofi lokat, ahol a szorítási idõ 1-2 perc. 01_Emblémás H5 oldalról 12 oldal :23:51

Kedvezõ a forgácsleválasztás, szakadás és hullámmentes a felület, az elsõdleges csiszolásra nincs szükség.

5 Különleges, nagyméretû keretszerkezetnél, mint az üvegfal, szakipari fal, az összeragasztott sarokkötés köldökcsappal még utólag megerõsíthetõ. A kontraprofi los kötésnél a keretszerkezetben egyszerûen és stabilan építhetõ be a vízszintes és függõleges osztás, valamint az üvegosztó borda. Mivel nem kell csaphelyet készíteni elmarad az alkatrész keresztmetszeti gyengítése, így erõsebb vagy karcsúbb szerkezet készíthetõ. Kontraprofi los ablak Sorolt ablak A H5 kontraprofi los tokszerkezetet alkatrészben lehet felületkezelni, majd keretszerkezetként összeállítani. Ezzel a nagyméretû tokszerkezet nehézkes és helyigényes gyártása oldódik meg és kiváltható a költségesebb egymás mellé sorolt ablakszerkezet. Nem akadály az egészen nagyméretû tokszerkezet kialakítása sem (portál, szakipari fal, nagyméretû ablak), mivel lehetõség van az összehúzóvasalat alkalmazására, így a felületkezelt alkatrészek a helyszínen állíthatók össze. A kedvezõ gyártási technológia mellett egyszerûvé válik a szállítás és még olyan helyen is alkalmazható, ahol egyébként helyszûke miatt az összeépített tokszerkezet nem építhetõ be. (Házgyári ablak csere). 01_Emblémás H5 oldalról 12 oldal :23:51

Mivel nem kell csaphelyet készíteni elmarad az alkatrész keresztmetszeti gyengítése, így erõsebb vagy karcsúbb szerkezet készíthetõ.

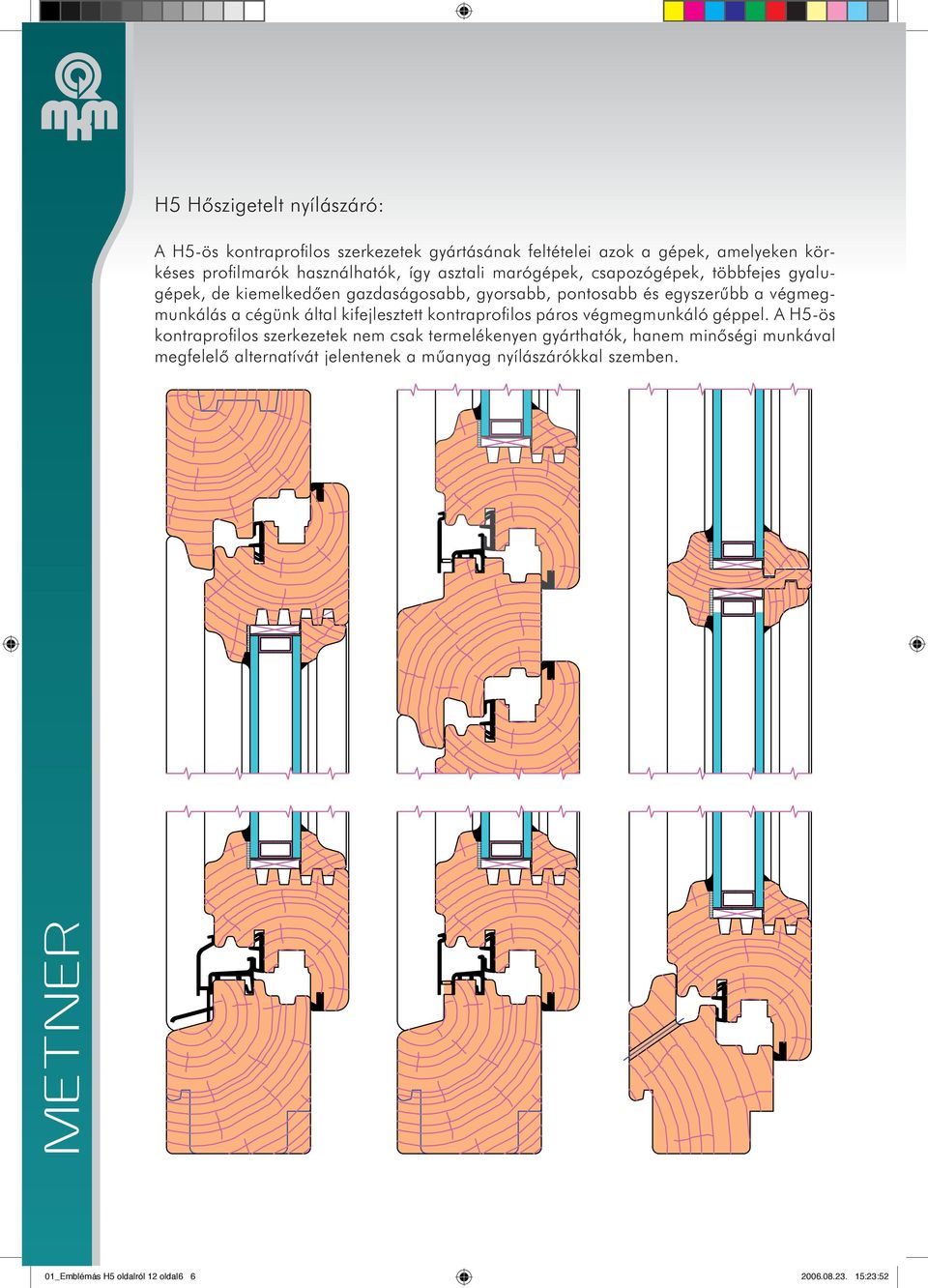

6 H5 Hõszigetelt nyílászáró: A H5-ös kontraprofi los szerkezetek gyártásának feltételei azok a gépek, amelyeken körkéses profi lmarók használhatók, így asztali marógépek, csapozógépek, többfejes gyalugépek, de kiemelkedõen gazdaságosabb, gyorsabb, pontosabb és egyszerûbb a végmegmunkálás a cégünk által kifejlesztett kontraprofi los páros végmegmunkáló géppel. A H5-ös kontraprofi los szerkezetek nem csak termelékenyen gyárthatók, hanem minõségi munkával megfelelõ alternatívát jelentenek a mûanyag nyílászárókkal szemben. 01_Emblémás H5 oldalról 12 oldal :23:52

végmegmunkálás a cégünk által kifejlesztett kontraprofi los páros végmegmunkáló géppel.

7 Sorolóléc + tok és szárny Középfelnyilló Tok függőleges osztó 01_Emblémás H5 oldalról 12 oldal :23:52

8 H5 szerszámról: A H5 legfõbb jellemzõi az igen kedvezõ szerszámköltség, a termelékenység, az egyszerû gyártás és a rendkívül tetszetõs kivitel. Bármilyen egyedi igénye is van megrendelõimnek, a szerszámnak köszönhetõen rövid határidõre, szép kivitelben tudom szállítani a nyílászárókat. Ez persze még több újabb megrendeléseket hoz és ez a lényeg. Sárvári Asztalosipari Kft. / Sárvári József A H5 ablakgyártó egy fantasztikus szerszám. A kontraprofi los technológia tényleg a gyakorlati munkáról szól. A hihetetlen pontosság, a megnövelt ragasztási felület olyan minõséget ad, amivel nehéz versenyezni. Nafa Kft. / Albertus József A H5 szerszámmal nem egyszerûen csak ablakokat gyártok, a technológiához kiadott ÉMI minõsítés segítségével el is adom amit csinálok. Söregi Mester Kft. / Söregi Zoltán Szerintem a H5 kontraprofi los tokszerkezet egyik legnagyobb elõnye, hogy alkatrészben lehet felületkezelni és ezt követõen keretszerkezetként összeállítani. A nagyobb tokok szállítása így nem igényel külön szervezést. Legyártjuk, felületkezeljük, és a helyszínen összeállítjuk. Hudra József A házgyári ablakcsere munkákat is biztonsággal el merjük vállalni. Az ilyen épületekben helyszûke miatt a hagyományos, összeépített tokszerkezet nem építhetõ be. A H5 szerszám és a kontraprofi los technológia segítségével ez is lehetséges. Fixagom Kft. / Horváth Zoltán A Metner Kft. nem csupán eladta nekünk a H5-öt. Gyártási ötletekkel és mintadarabokkal láttak el, segítettek megrendelõket szerezni. A H5 szerszámot úgy vásároltuk meg, hogy már pontosan tudtuk kinek és mit fogunk gyártani vele. Z+Fakukac Bt. / Zöllei Ferenc Faipari Szerszámgyártó Kft Budapest, Ihász u. 10., Tel.: (061) metner@t-online.hu web: 01_Emblémás H5 oldalról 12 oldal :23:52

Ez persze még több újabb megrendeléseket hoz és ez a lényeg. Sárvári Asztalosipari Kft. / Sárvári József A H5 ablakgyártó egy fantasztikus szerszám.
