1 Rendelési katalógus Cikkcsoport B Párhuzamos toló-bukó vasalat, 4 Kiadás

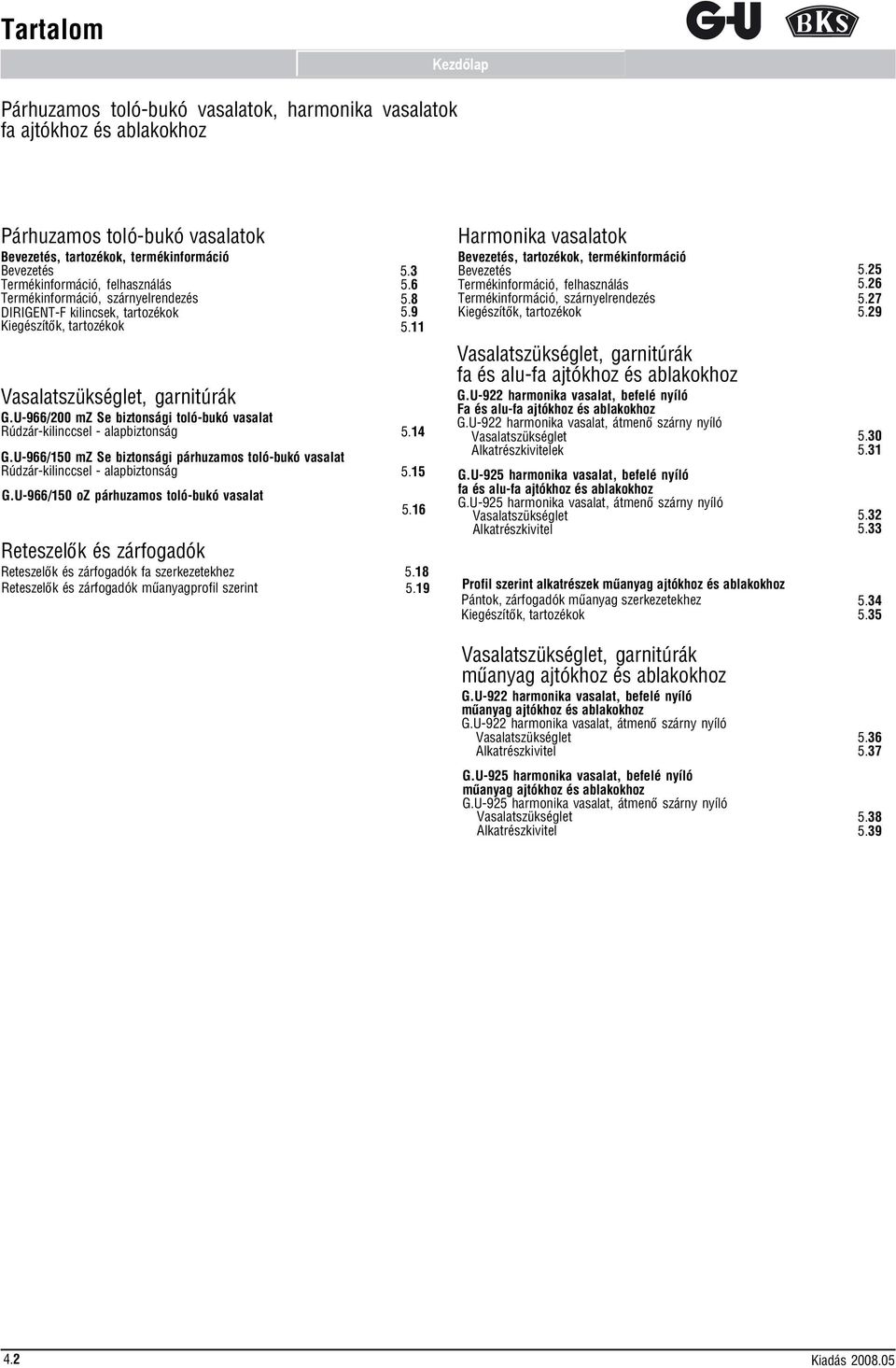

2 Tartalom Párhuzamos toló-bukó vasalatok, harmonika vasalatok fa ajtókhoz és ablakokhoz Párhuzamos toló-bukó vasalatok Bevezetés, tartozékok, termékinformáció Bevezetés Termékinformáció, felhasználás Termékinformáció, szárnyelrendezés DIRIGENT-F kilincsek, tartozékok Kiegészítők, tartozékok Vasalatszükséglet, garnitúrák G.U-966/200 mz Se biztonsági toló-bukó vasalat Rúdzár-kilinccsel - alapbiztonság G.U-966/50 mz Se biztonsági párhuzamos toló-bukó vasalat Rúdzár-kilinccsel - alapbiztonság G.U-966/50 oz párhuzamos toló-bukó vasalat Reteszelők és zárfogadók Reteszelők és zárfogadók fa szerkezetekhez Reteszelők és zárfogadók műanyagprofil szerint Harmonika vasalatok Bevezetés, tartozékok, termékinformáció Bevezetés Termékinformáció, felhasználás Termékinformáció, szárnyelrendezés Kiegészítők, tartozékok Vasalatszükséglet, garnitúrák fa és alu-fa ajtókhoz és ablakokhoz G.U-922 harmonika vasalat, befelé nyíló Fa és alu-fa ajtókhoz és ablakokhoz G.U-922 harmonika vasalat, átmenő szárny nyíló Vasalatszükséglet Alkatrészkivitelek G.U-925 harmonika vasalat, befelé nyíló fa és alu-fa ajtókhoz és ablakokhoz G.U-925 harmonika vasalat, átmenő szárny nyíló Vasalatszükséglet Alkatrészkivitel Profil szerint alkatrészek műanyag ajtókhoz és ablakokhoz Pántok, zárfogadók műanyag szerkezetekhez Kiegészítők, tartozékok Vasalatszükséglet, garnitúrák műanyag ajtókhoz és ablakokhoz G.U-922 harmonika vasalat, befelé nyíló műanyag ajtókhoz és ablakokhoz G.U-922 harmonika vasalat, átmenő szárny nyíló Vasalatszükséglet Alkatrészkivitel G.U-925 harmonika vasalat, befelé nyíló műanyag ajtókhoz és ablakokhoz G.U-925 harmonika vasalat, átmenő szárny nyíló Vasalatszükséglet Alkatrészkivitel Kiadás

3 Bevezetés Rendelési katalógus 4. fejezet Párhuzamos toló-bukó vasalatok fa ajtókhoz és ablakokhoz Tartalom A GU rendelési katalógus 4. fejezetében megtalál minden a mai technikai színvonalnak megfelelő toló-bukó vasalatot és annak tartozékait. Az elkövetkező utalások felvilágosítják Önt a katalógus koncepciójáról és napi munkáját jelentősen megkönnyítik. Tagolódás A GU rendelési katalógus 4. fejezete az alábbiak szerint tagolódik: Tartozékok és kilincsek Garnitúrák Fúrósablonok és sablonok Reteszelők és zárfogadók Ez a tagolódás megfelel az értékesítés speciális követelményeinek. Tartozékok és kilincsek A tartozékok oldalai egyetlen pillantással megmutatják Önnek valamenyi párhuzamos toló-bukó vasalat tartozékait és kilincseit. Így a rendelési katalógussal történő munkavégzés közben a standard kivitel kiegészítőit összefoglalva, áttekinthetően látja. Garnitúrák Vasalatszükséglet szárnyméret és séma alapján A vasalatok képeit táblázatok egészítik ki, melyek felvilágosítást adnak a mérettől függő vasalatszükségletről. Használja ki azt az előnyt, hogy a standard kivitel kiegészítőit a tartozékok között egyetlen pillantással ellenőrizheti. Fúrósablonok és sablonok A vasalat szereléséhez szükséges fúrósablonok, sablonok és segédanyagok felsorolása a vasalatváltozatok szerint történik. Reteszelők, zárfogadók A reteszelők és zárfogadók csoportosítása a vasalat fajtája, az alkalmazott profilrendszer és a biztonsági fokozat követelményeinek megfelelően történik. Cikkszámok A cikkszám felvilágosítást ad: a cikkről annak méretéről a felhasználhatóságáról, pl. jobbos vagy balos a csomagolási egységről, és a színről Árak Alkatrész árlista»termékkínálat«az árak a cikkszámok emelkedő számsorrendjében vannak felsorolva. Kiegészítő segédletek az értékesítéshez A párhuzamos toló-bukó ajtókhoz a rendelési katalógus mellett az alábbi segédletek állnak rendelkezésre: Prospektusok melyek ismertetik a termék előnyeit és használhatóságát Műhelyrajzok és szerelési utasítások Kezelési és karbantartási utasítások GU-adatbázis szervíz Kiíró program A GU-BKS kiíró program, mely a vasalat kiírás szöveges részeit tartalmazza, hozzáférhető CD lemezen vagy online módon a Gretsch-Unitas vállalatcsoport honlapján Vasalat kiíró program Vevő és szerződés szerinti hibamentes vasalatszükséglet összeállítása lehetséges a programmal fa és műanyag ablakokhoz és teraszajtókhoz, valamint ezek tetszés szerinti módosítása és a megrendelés továbbítása. Vasalat adatbázis szervíz Egyéni adatbázis elkészítése a piacvezető ablakgyártó programokhoz, CNC adatbázis készítése automatizált folyamatok vezérléséhez az ablak és ajtógyártásban. Rendelési és vevőinformációs rendszer, a CIS A CIS rendelési és vevőinformációs rendszer Önnek sokféle lehetőséget kínál: GU termékek online megrendelése a rendelkezésre állás ellenőrzése nyitott rendelések nyomon követése információk az aktuális termékprogramról és az ezzel kapcsolatos árinformációk Kapcsolat 4 Példa Cikkszám a cikk jelölő száma méret - - -L- balos - - -R- jobbos mindkét irányban használható F /EV, natur alu ill. ezüst színű, ferguard*silber F 2/EV 2, újezüst ill. újezüst színű F 3, réz ill. aranyszínű UC 3, középbronz ill. középbarna A F 4, bronz ill. bronz színű C titánszínű UC 5, sötétbronz ill. sötétbarna Onyx-matt ill. fekete fehér lakkozott (RAL 906) * különbözö színű lehet Ha a cikkszám utolsó helyén egy * áll, nézze meg az árjegyzéket, hogy az adott termék mely színekben kapható. Kiadás

4 Termékinformáció A gyártó felelőssége a termékfelelősségi törvény szerint Tolóajtó vasalatok ajtókhoz és ablakokhoz A termékszavatosságról szóló törvény értelmében a gyártó szavatossággal tartozik az általa gyártott termékekkel kapcsolatban. A tolóajtókról és ablakokról az alábbiakban következő információkat kérjük figyelembe venni, ezek figyelmen kívül hagyása mentesíti a gyártót a felelősség alól.. Termékinformáció és rendeltetésszerű használat. Toló vasalatok Meghatározás: Toló vasalatok a meghatározás értelmében azoknak az eltolható ajtó és ablakszárnyaknak a vasalatai, melyek főleg külső ajtóként szolgálnak, és többnyire üvegezettek. Az eltolható szárnyak kombinálhatók fix szárnyakkal és / vagy további szárnyakkal mint pl. tisztítószárny, mely nyílószárny is lehet, mindezek egy egységben. Felhasználás: Toló vasalatok felhasználhatók a függőlegesen beépített ajtó vagy ablakszárnyakban, melyeknek anyaga fa, műanyag, alumínium vagy acél vagy ezen anyagok kombinációja. A toló vasalatok a definíció értelmében rendelkeznek zárral, mellyel a tolószárnyat reteszelni lehet, valamint a szárny alsó vízszintes elemén elhelyezett futókocsikkal. Rendelkezhetnek továbbá nyitóollókkal a bukó állás biztosításához, valamint olyan mechanizmussal, mely a szárnyat megemeli, vagy a szárnyat párhuzamosan kiemeli. A vasalat segítségével lehet a szárnyat zárni, szellőző állásba helyezni és oldalra eltolni. A külső hőmérséklet, a belső levegő páratartalma valamint a tolóajtó beépítésének helye függvényében átmenetileg páralecsapódás keletkezhet az alumínium futósínek belső felületén. Ez főleg akkor fordul elő, amikor valami zavarja a levegő belső keringését, mint például a fűtőtestek kedvezőtlen elhelyezkedése, függönyök, ill. egyéb akadály..2 Eltérő felhasználás - felelősség kizárása Minden a nem az.. pontban felsorolt alkalmazástól eltérő felhasználás nem rendeltetésszerű használatnak minősül, és a gyártó felelőssége megszűnik..3 A felhasználás korlátozásával kapcsolatos utalások Nyitott ablak és ajtószárnyak, valamint nem reteszelt bukóállásban lévő ablak és ajtószárnyak csak árnyékoló funkciót töltenek be, és nem elégítik ki azokat a követelményeket, melyek a tömítettség, a csapó eső elleni védelem, a hangszigetelés, hőszigetelés és betörésgátlás terén előírtak. Erős szél és huzat esetén az ablak és ajtószárnyaknak zárva és reteszelve kell lenniük. Szél és huzat abban az esetben áll fenn, ha egy nyitott állásban lévő ablak vagy ajtószárnyat a levegő nyomása vagy szívó hatása önállóan, ellenőrizhetetlen módon csukni és nyitni tud. Az ablak és ajtószárnyak rögzített nyitott állását csak kiegészítő rögzítő berendezések alkalmazásával lehet elérni..4 Külön megállapodás szükségessége emelkedő követelmények esetén Betörésgátló ablakok, nedves helyiségek ablakai vagy agresszív, korróziót okozó környezetben beépített ablakok vasalatait össze kell hangolni a mindenkori beépítési körülményekkel, és külön meg kell állapodni a vasalattól elvárt teljesítményekről. A csukott és reteszelt állapotban lévő ablakok szélnyomással szembeni ellenállása az ablak konstrukciójának függvénye. Amennyiben előre meghatározott szélterhelésnek kell megfelelnie az ablaknak (pl. EN 220 szerinti p3 különleges vizsgáló nyomás), akkor a mindenkori ablak konstrukciónak és a szárny anyagának függvényében a vasalat összeállítását külön meg kell határozni és külön megállapodni róla. Az.. pontban leírt vasalatok alapvetően megfelelnek az akadálymentes kialakítású lakások követelményeinek (pl. DIN 8025 szerint). Itt is szükség lehet azonban speciális vasalat összeállításokra és speciális szerelésre az ajtóknál és ablakoknál, melyeket külön meg kell határozni. 2. Hibás működtetés Az.. pontban felsorolt ablak vasalatok hibás működtetése, tehát nem rendeltetésszerű használata különösen akkor fordulhat elő: : ha az ablak nyitási tartományába a szárny és a tok között olyan akadály kerül, mely az ablak előírásszerű használatát megnehezíti vagy lehetetlenné teszi. ha az ablakszárnyra pótlólagos erők hatnak ( pl. az ablak vagy ajtószárnyon hintázó gyerekek.) ha az ablakszárnyat előírással ellentétben vagy ellenőrizhetetlenül külső erő ( pl. szél ) úgy nyomja vagy csapja neki a toknak, hogy a vasalat alkatrészei vagy a tok különböző részei esetleg az ablak egyéb alkatrészei sérülnek vagy megsemmisülnek illetve a behatás következtében másodlagos károk keletkeznek. ha a szárny csukásakor a szárny és a tok közé emberi testrész kerül, illetve ebben a tartományban egy személy vagy annak testrészei találhatók. ( sérülés és életveszély ). 3. Felelősség A mindenkori teljes vasalat kizárólag GU vasalatalkatrészekből állítható össze. Amennyiben nem a GU Baubeschlage által jóváhagyott vasalatösszeállítást alkalmazzák, és/vagy nem szakszerű a vasalatok beszerelése és/vagy nem eredeti illetve a gyártó által jóváhagyott alkatrészeket építenek be, a gyártó felelőssége megszűnik. : A csavarozások szakszerű kivitelezése érdekében figyelembe kell venni a GU műhelyrajzokon és a GU szerelési utasításokon található utasításokat. Műanyag profilok vagy könnyűfém profilok használata esetén a profilgyártó ill. a rendszertulajdonos utasításait be kell tartani. Az ablakgyártó alapvetően felelős a megadott rendszerben megengedett méretek betartásáért (pl. tömítési hézagok ). Ezeket az értékeket rendszeresen ellenőrizni kell, különösen akkor, ha új vasalat alkatrészek először kerülnek beépítésre. A vasalat alkatrészei alapvetően úgy vannak kialakítva, hogy a rendszer által megkövetelt értékek beállíthatók, már amennyire ezt a vasalat befolyásolni képes. Ha a rendszerértékektől való eltérés csak az ablak beépítése után derül ki, a felmerülő pótlólagos költségek nem tartoznak a felelősség körébe. 4. A termék alkalmazási határai - a gyártó utasításai 4. Maximális szárnysúlyok A következőkben az egyes vasalat kivitelekre meghatározott maximális szárnysúlyok nem léphetők túl. A legkisebb terhelhetőséggel rendelkező alkatrész határozza meg a maximális szárnysúlyt. A mérettáblázatokat figyelembe kell venni. Vasalatkivitel maximális maximális szárnysúly szárnyszélesség Párhuzamos toló-bukó vasalat kg mm G.U-966/200 mz [] G.U-966/50 mz G.U-966/50 oz G.U-90 oz [] SZSZ mm-től pótolló szükséges 4.2 Szárnyméretek A tervezési segédletekben, a termékkatalógusokban vagy a vasalatleírásokban található felhasználási diagrammok táblázatai mutatják az összefüggéseket a megengedett szárnyszélesség és szárnymagasság között a különbözö üvegsúlyok illetve teljes üvegvastagságok függvényében. Az ebből eredő szárnyméretek vagy szárnyformák ( fekvő vagy álló szárny ) ugyanúgy mint a maximális szárnysúly, semmi esetben sem léphetők túl. 4.3 A vasalat összeállítása A gyártó előírásai, melyek a vasalatok összeállítására vonatkoznak (pl. pótollók használata vagy a betörésgátló ablak vasalatának összeállítása ) kötelezően betartandók. 4.4 Kiadás

5 Termékinformáció 5. Karbantartás 5. Általános utasítások A biztonság szempontjából meghatározó alkatrészeket legalább évente egyszer rögzítettség és kopás szempontjából ellenőrizni kell. Szükség szerint a lazult csavarkötéseket meg kell húzni, ill. a kopott alkatrészeket cserélni kell. Ebből következően legalább évente egyszer az alábbi karbantartási munkákat el kell végezni: Minden mozgó és kopásnak kitett alkatrészt meg kell zsírozni és működését ellenőrizni. Csak olyan tisztítószer használható, amely a vasalatok korrózióvédelmét nem befolyásolja. A vasalaton végzett beállítási munkákat - különösen a sarokcsapágyak, a futókocsik vagy az ollók környezetében, valamint alkatrészek kicserélését, a nyílószárny leemelését ill. beemelését szakemberrel kell elvégeztetni. Az ablakok felületkezelésénél - mint pl. lakkozás vagy lazúr festés - a vasalat alkatrészeit a kezelés semmiképpen nem érheti, a vasalatot a szennyeződésektől meg kell óvni. 5.2 A felület minőségének megtartása Az elektrolitikus úton felhordott cink bevonatok normál klimatikus viszonyok között nem károsodnak, ha nem képződik rajtuk kondenzvíz illetve a lecsapódott kondenzvíz gyorsan el tud párologni. A vasalatalkatrészek felületminőségének tartós megtartása, valamint a korróziós károk elkerülésének érdekében az alábbiakat kell betartani: A vasalatoknak illetve a beépítési hézagoknak a kellő szellőzéséről - kölönösen az építkezés fázisában - gondoskodni kell úgy, hogy se nedvességnek se kondenzvíznek ne legyenek kitéve. Megfelelő intézkedésekkel minden körülmények között biztosítani kell, hogy a belső levegő nedvességtartalma ne csapódhasson ki. A vasalatokat az építőanyagoktól származó lerakódásoktól és szennyeződéstől ( építési por, gipszpor, cement stb ) meg kell óvni. Az esetleges szennyeződést (vakolat) még a megkötése előtt vízzel el kell távolítani. Az agresszív anyagok gőzei (hangyasav, ecetsav, ammóniák, amin és ammóniavegyületek, aldehidek, fenolok, klór, csersav stb ) a viszonylag kis menynyiségű kondenzvízzel is kapcsolatba lépnek és a vasalatalkatrészek gyors korróziójához vezetnek. Ebből kifolyólag az ablakok környezetében az ilyen kigőzölgéseket meg kell akadályozni. Tölgyfából, vagy más magas csersavtartalmú faanyagokból készült ablakok megfelelő felületkezelésével gondoskodni lehet arról, hogy a csersav a faanyagból ne tudjon kipárologni. A vasalat nem érintkezhet közvetlenül a kezeletlen fafelülettel. 6. Tájékoztatási és rendelkezési kötelezettség A tájékoztatási és rendelkezési kötelezettség végrehajtása érdekében, mely kötelező a kereskedőkön és gyártókon keresztül a végfelhasználóig valamint a karbantartási munkák végrehajtásához az alábbi segédletek állnak rendelkezésre: Tervezési segédletek Termékkatalógusok Vasalatleírások Kezelési és karbantartási utasítások Az ablak mindenkori funkciójának biztosítása érdekében: a tervezőnek be kell szereznie a gyártótól vagy a szakkereskedőtől a termékinformációkat és ezeket be kell tartania. a szakkereskedőnek figyelembe kell vennie a termékinformációkat - különös tekintettel a reklám-propaganda előírásokra - és ezeket a következő kereskedővel és/vagy gyártóval ismertetnie kell, valamint felhívni ezek figyelmét hogy ugyanilyen továbbadási kötelezettséggel bírnak. az ablakgyártónak figyelembe kell vennie a termékinformációkat, és a karbantartási és kezelési utasításokat továbbítania kell az építési vállalkozónak és a végfelhasználónak. 7. Rokon vasalatfajták használata Az egyes vasalatrendszereken belül lehetséges változatok pl. kifelé vagy befelé bukó ablakvasalatok, vagy olyanok, amelyek bukóállás helyett vagy amellett más lehetőséget is kínálnak mindig megvizsgálandók a termékinformációkra, előírásszerű használatra, hibás működésre, termék használhatóságára, karbantartásra, tájékoztatási és rendelkezési kötelezettségre vonatkozóan és az egyes jellemzők tekintetében értelemszerűen felhasználhatók. Továbbá nem szabad ecetsavas ill. savasan térhálósodó tömítőanyagokat vagy a korábban felsorolt anyagokat tartalmazó tömítőanyagokat használni, mert az érintkezés a tömítőanyaggal vagy annak gőzeivel a vasalat felületének korrózióját okozhatja. A vasalatot tisztítani csak lágy, ph semleges, hígított tisztítószerrel szabad. Semmi esetre sem használhatók agresszív, savtartalmú tisztítószerek, olyan szerek melyek az előbbiekben felsorolt káros anyagokat tartalmazzák. Súrolószer használata sem megengedett. Kiadás

6 Termékinformáció Párhuzamos toló-bukó vasalatok fa ajtókhoz és ablakokhoz Felhasználási terület A GU párhuzamos toló-bukó vasalatok felhasználási területe: 2-4 részes párhuzamos toló-bukó ajtók 2-4 részes párhuzamos toló-bukó ablakok mindig futósínnel és felső vezetősínnel szerelve. Kivitel G.U-966/200 mz Se és G.U-966/50 mz Se párhuzamos toló-bukó vasalatok - alapbiztonság Biztonsági vasalatok 4 görgős futókocsival, rögzített összekötőrúddal. A sarokváltók Niro-gombafejjel és biztonsági zárfogadóval. A futókocsi görgői műanyagborítású görgős csapágyak. GU-mZ zárak, kényszervezérlés, kiállás 8 mm. A zároldali középzárhoz rúdzár-kilincs Zárható rúdzárak 30,40,45 vagy 50 mm kilincstávolsággal, profilcilinderhez kialakított furattal. G.U-966/200 mz Se szárnysúly 200 kg-ig [] SZSZ mm [], SZM mm G.U-966/50 mz Se szárnysúly 50 kg-ig SZSZ mm, SZM mm G.U-966/200 mz Se és G.U-966/50 mz Se párhuzamos toló-bukó vasalatok - emelt biztonság Biztonsági vasalatok 4 görgős futókocsival, rögzített összekötőrúddal. A sarokváltók és ollók Niro gombafejjel és biztonsági zárfogadóval. A futókocsi görgői műanyagborítású görgős csapágyak. GU-mZ zárak, kényszervezérlés, kiállás 8 mm. A zároldali középzárhoz rúdzár-kilincs. Zárható rúdzárak 30, 40, 45 vagy 50 mm kilincstávolsággal és profilcilinder furattal. : G.U-966/200 mz Se szárnysúly 200 kg-ig [] SZSZ mm [], SZM mm G.U-966/50 mz Se szárnysúly 50 kg-ig SZSZ mm, SZM mm G.U-966/200 mz Se és G.U-966/50 mz Se párhuzamos toló-bukó vasalatok WK 2 Biztonsági vasalatok 4 görgős futókocsival, rögzített összekötőrúddal. A sarokváltók, ollók, középzárak és rúdzárak Niro gombafejjel és biztonsági zárfogadóval. A futókocsi görgői műanyagborítású görgős csapágyak. GU-mZ zárak, kényszervezérlés, kiállás 8 mm. A zároldali középzárhoz rúdzár-kilincs. Zárható rúdzárak 30, 40, 45, vagy 50 mm kilincstávolsággal és profilcilinder furattal. G.U-966/200 mz Se szárnysúly 200 kg-ig [] SZSZ mm [], SZM mm G.U-966/50 mz Se szárnysúly 50 kg-ig SZSZ mm, SZM mm G.U-966/50 oz és G.U-90 oz párhuzamos toló-bukó vasalatok Tolószárnyak vasalata 4 görgős futókocsival, rögzített összekötőrúddal. A futókocsi görgői műanyagborítású görgős csapágyak. GU-oZ zárak, kényszervezérlés nélkül. A rúdzár kilincstávolsága 5 mm zárható rúdzárak mm-ig kilincstávolsággal. G.U-966/50 oz szárnysúly 30 kg-ig SZSZ mm, SZM mm G.U-90 oz szárnysúly 90 kg-ig SZSZ mm, SZM mm Reteszelők, zárfogadók A különböző fa tokprofilokhoz tartozó reteszelőket és zárfogadókat külön táblázatban találja. Fúrósablonok, sablonok A vasalat szereléséhez szükséges fúrósablonokat és sablonokat a rendelési katalógusban találja, Kilincsek Az alumínium kilincsek rögzítése rejtett. A rozetták erős rögzítéssel rendelkeznek. Alapvetően a G.U-966/200 mz és G.U-966/50 mz párhuzamos toló-bukó vasalatoknál a kizáródás elleni védelemmel ellátott rúdzár-kilincs a standard kivitel, a G.U-966/50 oz párhuzamos toló-bukó vasalatnál pedig a DIRIGENT-F kilincs. A kínálatot a kétoldali működtetést lehetővé tevő átmenő kilincsek egészítik ki. P 23, P 300, P 585, P 664 futósínek Az alumínium futósínek tetszőlegesen felhasználhatók a standard kivitelű és a különleges összeállítású toló-bukó vasalatoknál is. TB-mZ zárak alapbiztonság 2 gombafej zárfogadó Se acél kivitelben a sarokváltókhoz standard biztonság a TB zárakhoz minden további zárócsaphoz a normál cink zárfogadó szerelendő Emelt biztonság normál cink zárfogadó acél gombafejes zárfogadó 4 gombafej zárfogadó Se acél kivitelben a sarokváltókhoz és ollókhoz emelt biztonság a TB zárakhoz minden további zárócsaphoz a normál cink zárfogadó szerelendő normál cink zárfogadó acél gombafejes zárfogadó WK 2 bevizsgált biztonság minden zárfogadó a sarokváltóknál, ollóknál, középzáraknál és rúdzáraknál acél gombafejes zárfogadó "WK 2" biztonsági fokozat ENV 627 szabvány szerint acél gombafejes zárfogadó 4.6 Kiadás

7 Termékinformáció Párhuzamos toló-bukó vasalatok fa ajtókhoz és ablakokhoz P 225 vezetősín Alumínium vezető sín párhuzamos toló-bukó szárnyakhoz. Felhasználása: felső elemlezáró. Standard színek A toló-bukó vasalatok az alábbi standard színekben szállíthatók: EV UC 3 UC 5 fehér a látható alumínium alkatrészek EV--eloxált, takaróprofil szürke a látható alumínium alkatrészek középbronz eloxált takaróprofil középbarna a látható alumínium alkatrészek sötétbronz eloxált takaróprofil sötétbarna a látható alumínium alkatrészek EV- eloxált takaróprofil fehér További színek és felületek külön rendelésre. Alapanyagok, felületkezelés ferguard*silber Az alkatrészek magas minőségű acél-, cinköntvény és alumínium ötvözetekből készülnek. Az alapanyag fajtájától függően felületkezelésként az alkatrészek ferguard*silber korrózióvédelmet kapnak, vagy eloxáltak. A párhuzamos toló-bukó vasalatoknál a standard felületi kezelés: ferguard*silber A toló-bukó vasalatoknál minden acél alkatrész a ferguard*silber felületkezeléssel van ellátva. Rövidítések SZV szárnyvastagság SZSZ szárnyfalc szélesség SZM szárnyfalc magasság KM kilincsmagasság b balos KZ középzár PZ profilcilinder furat TKM tok külméret j jobbos Se biztonsági vasalat CSE csomagolási egység [] SZSZ mm-től középolló szükséges. A ferguard*silber felületkezelés új léptéket jelent Kromátmentes rétegrendszer a legmagasabb korrózióvédelemmel = ferguard Habarcs, cement, festékek, lakkok lazúrok és tisztítószerek az évek folyamán jelentősen rongálják a vasalatokat Lehetséges következmény: reklamáció A ferguard*silber felületkezeléssel a korróziós károk és ezzel együtt a reklamációk biztonsággal elkerülhetők. A ferguard*silber felület egy kombinált felületkezelés, amely tartalmaz: cinket, hatos króm-mentes passziválást, pótréteget, ezek elsőosztályú korrózióvédő tulajdonságot eredményeznek. A rétegek szerves alkotórészek, nehézfémek és hatértékű króm használata nélkül kerülnek föl, ez azt jelenti, hogy az új felületkezelési eljárás, a ferguard*silber környezetkímélő és mégis tartós. További előny: Az új ferguard felületkezelés következtében a vasalat alkatrészei egyenletes, világos ezüst vagy sárga felületet nyernek: egy új érv a vevőkkel folytatott tárgyalásokhoz. Hogyan működik az új pótréteg? Eddig a vasalat alkatrészeket egy cink réteg és a rákövetkező sárga passziválás védte ( cink rendszer + standard kromátozás ) Az új pótréteg a vezető eljáráskutatókkal és az autóipar képviselőivel közösen lett kifejlesztve. A vasalat alkatrészek a szokásos felületkezelés után egy újabb munkafolyamatban egy szervetlen pótréteget kapnak. Ez a munkafolyamat egy teljesen automatizált, számítógépvezérlésű berendezésben történik. A pótréteg mélyen behatol a meglévő passziválásba és a felületkezelést stabillá és tartóssá teszi. Az ötvözethez hozzáadott speciális korrózióvédő adalékok késleltetik a korrózió kezdetét. Környezetbarát eljárás Az új rétegrendszer szerves alkotórészek és nehézfémek alkalmazása nélkül kerül kialakításra, így nem terheli a környezetet szennyvízzel és szennyezett levegővel. A GU ezáltal következetesen alakítja termelési folyamatait környezetbaráttá. A színből eredő további előnyök: Az új pótréteg a kereskedőknek, gyártóknak és a végfelhasználóknak az előnyök sokaságát kínálja. 4 "Kiállás" SZV Az új G-U felület előnyei: A pótréteg eredményeképpen lényegesen javult a korrózióvédelem. Az ajtók és ablakok élettartama meghosszabbodott. Nem tartalmaz szerves alkotórészeket és nehézfémeket, ezáltal az új GU felületkezelés környezetbarát és korszerű A cinkréteg mélyreható hatása következtében a felület mechanikai sérülése esetén is biztosított a korrózióvédelem. Kevesebb reklamáció a végfelhasználó részéről az ellenállóbb felület következtében. Egyenletes, világos ezüst színű felület minden termékcsoportnál Az újonnan kifejlesztett ferguard*silber rétegrendszerben nincs hatértékű króm. Ez megfelel az EU környezetvédelmi előírásainak. FÜ kiállás 8 mm Tokprofil Szárnyprofil Maximális szárnyvastagság SZV Oldalmező fix szárny = 5 mm Oldalmező nyíló szárny = 5 mm - ütközőperem vastagsága Kiadás

8 ?????? Gyártmányismertető Párhuzamos toló-bukó vasalat fa és műanyag ablakokhoz és ajtókhoz Szárnyelrendezés A - K sémák?? A séma tokosztóval toló-bukó szárny, fix szárny Rajz: balos A séma tokosztóval [] [3] toló-bukó szárny, nyíló szárny Rajz: balos D séma tokosztó nélkül [2] toló-bukó szárny, nyíló szárny Rajz: balos C séma tokosztóval 2 toló-bukó szárny, 2 fix szárny Rajz: első szárny balos G séma tokosztóval toló-bukó szárny, 2 fix szárny Rajz: balos C séma tokosztóval [] 2 toló-bukó szárny, 2 nyíló szárny Rajz: első szárny balos G séma tokosztóval [] [3] toló-bukó szárny, 2 nyíló szárny Rajz: balos Megjegyzés: []A, C és G séma nyíló szárnnyal: UNI-JET nyílószárny vasalattal Kivehető kilincs DIRIGENT-F/SG * és Rozetta/F, belső - lapos *, profil szerint. [2]D séma: Nyíló szárny UNI-JET falcrúdzárral, zárfogadó profil szerint. [3]A, G, K séma biztonsági vasalattal: UNI-JET nyílószárny vasalattal Se "Emelt biztonság". K séma tokosztóval [3] 2 toló-bukó szárny, 2 fix szárny Rajz: balos és jobbos 4.8 Kiadás

9 G.U 966 Toló-bukó vasalatok Kényszerműködtetésű kilincsek, kilincsek ajtókhoz és ablakokhoz, tartozékok Kényszer működt. kilincs Csatlakozó, nútmélys. 9 2 Lencsefejű cs. M 5 x 6 2 Süllyesztett cs. M 5 x 20 2 Hüvely Kényszerműködtetésű kilincs csomag G.U-mZ DIRIGENT kizárásgátlóval ajtókhoz - ablakokhoz Külső perem bal K L-* Külső perem jobb K R-* DIRIGENT kizárásgátlóval zárható- azonos zárlatú ajtókhoz - ablakokhoz Külső perem bal K L-* Külső perem jobb K R-* Belső kilincs Takarórozetta, külső 2 Menetes csavar M 6 x 75 Kényszerműködtetésű Kilincs csomag, rövid (80 mm) kizárásgátlóval Külső perem bal K L-* Külső perem jobb K R-* Belső kilincs Takarórozetta, külső 2 Menetes csavar M 6 x 75 Kilincs csomag belső G.U-mZ Kilincs csomag belső G.U-mZ DIRIGENT PZ furattal, csappal ablakokhoz ajtókhoz K * DIRIGENT PZ furat nélkül, csappal ablakokhoz ajtókhoz K * Kilincs mindkét oldalon 2 Süllyesztett cs. M 6 x 75 Kényszerműködtetésű kilincs csomag, rövid (80 mm) zárható, kizárásgátlóval Záródás azonos különböző Külső perem bal K L-* K L-* Külső perem jobb K R-* K R-* Kilincs mindkét oldalon 2 Süllyesztett cs. M 6 x 75 Csatlakozólemez csomag Kilincshez G.U-mZ K Tartalom: Szárnyprofil ütközőperem vastagság >8 mm és 3 mm Nútmélység Süllyesztett csavar DIN 965, belső működtetéshez SZV -60 mm M 6 x mm M 6 x mm M 6 x mm M 6 x mm M 6 x Kilincs csomag, kétoldalas G.U-mZ Külső magasság 5 mm DIRIGENT profilcilinder furattal, csappal ajtókhoz - ablakokhoz K * Kiadás Kilincs csomag, kétoldalas G.U-mZ Külső magasság 30 mm DIRIGENT profilcilinder furattal, csappal ajtókhoz - ablakokhoz K * Süllyesztett csavar DIN 965, kétoldalas működtetéshez SZV -60 mm 6-65 mm mm 7-78 mm M 6 x 75 M 6 x 80 M 6 x 85 M 6 x

10 Kilincsek és tartozékok G.U kézim ködtetés oz vasalatokhoz Kilincs DIRIGENT-F Előírás szerint RAL-RG 607/9 DIRIGENT-F Csap * Csap * DIRIGENT-F/Z Zárható, azonos záródás Csap * Csap * ADAGIO-F/Z RAL Ablakokhoz, ajtókhoz Csap * Csap * DIRIGENT-F/SG Csap Rozetta/F belső lapos * DIRIGENT-HL hosszított Rozetta 32 x 8 mm Csap * Csap * DIRIGENT-HL hosszított Rozetta 32 x 8 mm zárható Csap * Csap * DIRIGENT-HL hosszított Rozetta 28 x 67 mm Csap * DIRIGENT-F bels csap nélkül * DIRIGENT-F/AF, külső lapos * DIRIGENT-F/A, külső * Négyszögcsap FD FD Rozetta PZ belső * Rozetta PZ/A külső * Átmenő rögzítéshez Menetes csavar M 5 FD FD FD FD FD FD Belső rögzítés Menetes csavar M 5 Csap Csap Gombos cilinder Előlap-furat mm K * Külső behúzó * 4.0 Kiadás

11 Tartozékok G.U kényszerműködtetésű mz vasalatokhoz Hosszabító Spax-mmenetes csavar 4 x VE 00 4 x VE 00 5 x VE 00 Hosszabító mm vágható Hosszabító mm vágható Párhuzamos toló-bukó szárnyvasalat G.U-mZ Hosszabító 500 Acélcsappal Se Séma C/ Falchézag 2 mm CSE 00 6 mm CSE 00 Menetescsavar R- VE 400 C/-hoz Falchézag 2 mm CSE 00 6 mm CSE 00 Menetescsavar R- VE 400 Szerelés elsę sarokváltóra elektronikus jeladóval, kábel 4,0 m Mágnescsap Hosszabító Középzár, vízszintes SZFSZ = MV NyitásérzékelŒ csomag Hibásmħködtetésgátló csomag K RAJZ DIN bal. K L- DIN jobb. K R- RAJZ ÜtközÚ P Takaró falcrúdzárkarra Futósín vastag szárnyprofilhoz és ALU-FA konstrukciókhoz Ütközöperem vastagság 8 mm-töl Futósín P 585 G.U-966/200 mz -hez 4mm-es elhelyezési távolság Futósín P 664 G.U-966/50 mz - hez 4mm-es elhelyezési távolság * * Rúdzár, zárható Elölap zárócsappal Rúdzár, zárható Elölap zárócsap nélkül val szerelve Rúdzár 25, zárható Elęlap-furat 25 mm SZM Elölap KZ KM CSE Cikkszám Zárak széles szárnyprofilhoz Alu-Fa konstrukcióhoz Rúdzár 45, zárható Furat-elölap 45 mm Kiadás SZM Elölap KZ 2 Rúdzár 50, zárható SZM Elölap Elölap-furat 50 mm KZ KM CSE Cikkszám Rúdzár 30, zárható El lap-furat 30 mm SZM Elölap KZ KM CSE Cikkszám Rúdzár 40, zárható Elölap-furat 40 mm SZM Elölap KZ KM CSE Cikkszám Rúdzár 50, zárható Elölap-furat 50 mm SZM Elölap KZ KM CSE Cikkszám KM CSE Cikkszám

12 Tartozék G.U kényszerm ködtetés mz vasalatokhoz Párhuzamos toló-bukó vasalat G.U-966/200 mz Tandem-futókocsi egyéb kivitelü szárnyakhoz Rúd els futókocsi T, els Futókocsi csomag G.U-966/200 T Futókocsi T, hátsó Rúd Balos K L-0 CSE Jobbos K R-0 CSE Tartalom: Futókocsi G.U-966/200 T, elsõ Futókocsi G.U-966/200 T, hátsó 2 Rúd, Ø 0 mm Párhuzamos toló-bukó zárás G.U-mZ Középolló csomag G.U-mZ 85 töl 2000 mm szárnyfalcméretig Középolló G.U-mZ ollóvezet vel Középzár, vízszintes Középollócsomag G.U-mZ Alapbiztonság és emeltbiztonság Nútmélység 9 mm Balos K L- CSE Jobbos K R- CSE Nútmélység 3 mm Balos K L- CSE Jobbos K R- CSE Tartalom: Középolló G.U-mZ ollóvezetővel Középzár, vízszintes Középolló G.U-mZ ollóvezet vel Középzár, vízszintes Középollócsomag G.U-mZ WK 2 Nútmélység 9 mm Balos K L- CSE Jobbos K R- CSE Nútmélység 3 mm Balos K L- CSE Jobbos K R- CSE Tartalom: Középolló G.U-mZ ollóvezet vel Középzár, vízszintes 4.2 Kiadás

13 G.U 966 Toló-bukó vasalatok Választható elemek GU-966/200 mz, 50 mz Se biztonsági toló-bukó vasalathoz. Alapbiztonság Se Alsó sarokváltó db acél gomba csappal készül Nútméret Ollódoboz Megr. szám 9 mm balos K L- 9 mm jobbos K R- 3 mm balos K L- 3 mm jobbos K R- 2. Emelt biztonság Se Valamennyi sarokváltó acél gomba csappal készül Nútméret Ollódoboz Megr. szám 9 mm balos K L- 9 mm jobbos K R- 3 mm balos K L- 3 mm jobbos K R WK 2 biztonsági fokozat (EF) Valamennyi sarokváltó és középzárak acél gomba csappal készül (ld. táblázat szerint ) Nútméret Ollódoboz Megr. szám 9 mm balos K L- 9 mm jobbos K R- 3 mm balos K L- 3 mm jobbos K R- Hosszabbító 500 mm mm Kar ZK b L- j R- Csavar Falcrúdzár Alkatrészek 2 szárnyú (C séma) toló bukó vasalatokhoz G.U-966/200 mz C, G.U-966/50 mz C Db Megnevezés nútmély. Megr. szám C séma alapdoboz G.U-mZ C/ZK 9 mm K L/R- G.U-mZ C/ZK 3 mm K L/R- G.U-mZ C/ 9 mm K L/R- G.U-mZ C/ 3 mm K L/R- Falcrúdzár C/ SZM Hossz KZ KM L/R L/R- vagy: Falcrúdzár C/ZK SZM Hossz KZ KM Középzár álló (kép nélkül) SZM Hossz KZ KM Hosszabbító SZM Hossz Falcrúdzár ZK Középzárak acél gomba csappal Se - WK 2 biztonsági fokozathoz Megnevezés Megr. szám Függöleges középzár SZM KZ KM Vízszintes középzár SZSZ KZ Kiadás

14 G.U-966/200 mz kényszer működtetésű toló-bukó vasalat 9 és 2,9 mm nútmélységű rendszerekhez Automata verzió, kényszerműködtetésű kilinccsel Takaró kupak *, vezetősín P 225 Takarósín P 226 Ollótakaró * Függőleges középzár Ollóvezető első olló Nút 9 mm b L- j R- Nút 2,9 mm b L- j R- Kényszerműk. kilincs csomag DIRIGENT b l-* j r-* Süllyesztett csavar Hüvelyes anya Csatlakozó Nút 9 mm Nút 2,9 mm [3] Lencsefejű csavar Profil csomag G.U-966/200 [] SZSZ K * K * K * K * K * K * Reteszelő (profil szerint) Se Záródarab SZSZ Középzár, vízszintes Vasalatszükséglet szárnyméret alapján A... K sémákhoz Db Megnevezés Rendelésszám A D G K [2] Kül. perem bal Kül. perem jobb 2 Futókocsi csomag G.U-966/200 K L-0 K R-0 2 Núttáv. 9 mm Núttáv. 2,9 mm K L- K R- Olló csomag G.U-mZ K L- K R- 2 Kényszerműk. kilincs csom. G.U-mZ [] DIRIGENT kizárásbiztosítással K L-* K R-* Függőleges középzár SZM Elölap K Z KM Vízszintes középzár SZSZ Elölap KZ Rögzítőcsap vezérlőhöz G.U-966/ (profil szerint) (profil szerint) SZM [] * = Típus szín: = EV, 4 = UC 3, 5 = UC 5, 7 = fehér [2] = karton jobb, karton bal [3] = csatlakozó az olló csomagban K L/R- található Megjegyzés: A G.U-966/200 futókocsi teherbírása 200 kg, ha a fontos rögzítések a beépítési utasítások betartásával készültek. 80 kg szárnysúlytól és/vagy 85 mm szárnyszélességtől, a profil-rendszerrel összhangban, pótlólagos futókocsi és/vagy középzár beépítése szükséges. Ollóvezető hátsó olló Nút 9 mm b l- j R- Nút 2,9 mm b l- j r- Rúd **-0- Tartó Támasztóbak Takarósín P **-0-* Véglezáró b l-* Első futókocsi b L-0 j R-0 Futósín P 23 Vezérlő * Rugós ütköző * Véglezáró b r-* Hátsó futókocsi b L-0 j R-0 Első sarokváltó Reteszelő Záródarab Hátsó sarokváltó Rögzítőlemez Reteszelő 4.4 Kiadás

15 G.U-966/50 mz kényszer működtetésű toló-bukó vasalatok 9 és 2,9 mm nútmélységű rendszerekhez Automata verzió, kényszer működtetésű kilinccsel Takaró kupak *, vezetősín P 225 Takarósín P 226 Ollótakaró * Ollóvezető Első olló Nút 9 mm b L- j R- Nút 2,9 mm b L- j R- Középzár, vízszintes Vasalatszükséglet szárnyméret alapján A... K sémákhoz Db Megnevezés Rendelésszám A D G K [2] Kül. perem bal Kül. perem jobb 2 Futókocsi csomag G.U-966/50 K L-0 K R-0 2 Núttáv. 9 mm Núttáv. 2,9 mm K L- K R- Olló csomag G.U-mZ K L- K R- 2 Kényszerműk. kilincs csom. G.U-mZ [] DIRIGENT kizárásbiztosítással K L-* K R-* Függőleges középzár SZM Elölap K Z KM Vízszintes középzár SZSZ Elölap KZ Rögzítőcsap vezérlőhöz G.U-966/ Ollóvezető Hátsó olló Nút 9 mm b l- j R- Nút 2,9 mm b l- j r- 4 Függőleges középzár Kényszerműk. kilincs csomag DIRIGENT b l-* j r-* Süllyesztett csavar Hüvelyes anya Csatlakozó Nút 9 mm Nút 2,9 mm [3] Lencsefejű csavar Profil csomag G.U-966/50 [] SZSZ K * K * K * K * Reteszelő Se Záródarab SZSZ (profil szerint) (profil szerint) (profil szerint) SZM [] * = Típus szín: = EV, 4 = UC 3, 5 = UC 5, 7 = fehér [2] = karton jobb, karton bal [3] = csatlakozó az olló csomagban K L/R- található Megjegyzés: A G.U-966/50 futókocsi teherbírása 50 kg. Rúd **-0- Tartó Támasztóbak Takarósín P **-0-* Véglezáró b l-* Első futókocsi b L-0 j R-0 Futósín P 300 Vezérlő * Rugós ütköző * Véglezáró b r-* Hátsó futókocsi b L-0 j R-0 Első sarokváltó Reteszelő Záródarab Hátsó sarokváltó Rögzítőlemez Reteszelő Kiadás

16 G.U-966/50 oz kézi működtetésű toló-bukó vasalatok Belső kilincs zárható belső kilincs Középzár Rúd Ø 8 Végzáró * Vezetősín P 225 Takarósín P 226 Sarokváltó Rozetta PZ belső Rúdzár AP GK Rúdzár 5 GK DIRIGENT-F Takaró L/R-* Összekötő darab Ollóvezető Ollóvezetőü Olló Takaró * Olló Takaró * Vasalatszükséglet szárnyméret szerint A-K séma Darab Megnevezés CSE A C D G K [2] 2 2 Futókocsi csomag G.U-966/ Olló csomag G.U-oZ 2 2 Takarócsomag ollóra [] 2 2 Reteszelős-sarokváltó csomag Sarokváltó 2 2 Kilincs DIRIGENT-F [] Menetescsavar M 5 x Rozetta PZ belső [] Menetescsavar M5 x Rúdzár SZM Elölap KZ KM Függőleges középzár SZM Elölap KZ Vízszintes középzár SZSZ Elölap/KZ Elölap/KZ / 45/ / 530/ / 780/ /2 030/ Profil csomag G.U-966/50 [] SZSZ Rögzítőcsap vezérlőhöz D séma 2 2 Nyomásvezérlő csomag SZSZ 20-töl 2 2 Rúd Ø 8 SZSZ Hossz Reteszelő A C D G K SZSZ SZM A C [] * =Szín: = EV, 4 = UC 3, 5 = UC 5, 7 = fehér [2] = csomag balos, csomag jobbos Kivitel: Szárnysúly max. 30 kg Cikkszám balos K L-0 K K * K **-0-* Rúdzár 5 GK Sarokváltó jobbos K R-0 Kiegészítök Rúdzár AP GK * Rúdzár AP GK zárható G G G G G G G G G-2235-**-0- G-2236-** felsö alsó K * K * K * K * K (profil szerint) (profil szerint) D G K SZSZ SZM Takaró L/R-* Középzár Reteszelős sarokváltó Reteszelőssarokváltó Futósín P 300 Vezérlő * Futókocsi, első L/R-0 Futókocsi, hátsó L/R-0 Takarósín P 607 Tartó Vezetőbak Ütköző * Rúd Ø Reteszelő Középzár Reteszelő Kiadás

17 4 Kiadás

18 Profilkivitelek fa ajtóhoz G.U-mZ/oZ G.U-mZ G.U-mZ/oZ Reteszelő alternativ: Se Alátét alternativ: zárható kivitel Profilkivitelek faajtóhoz tokra gombafejes Se Se átmenő belső tokra gombafejeshez Nút- Standard **-0- mély rajz VE 20 VE 00 VE 00 VE 00 VE 00 VE 00 30* 40* 30* 40* G.U-966/200 mz Standardfalc 4 mm oldalt és alul x x x Séma C, csak alul L Séma C, csak alul R- felül Eurofalc 8 x felül Eurofalc 20 x * Eurofalc 8 x 8 mm x x x Eurofalc 20 x 8 mm * x x x Eurofalc 24 x 8 mm * x x x Euronút 7/8 x 4 mm * x x x G.U-966/50 mz Standardfalc 4 mm oldalt és alul x x x Séma C, csak alul L Séma C, csak alul R- felül Eurofalc 8 x felül Eurofalc 20 x * Eurofalc 8 x 8 mm x x x Eurofalc 20 x 8 mm * x x x Eurofalc 24 x 8 mm * x x x Euronút 7/8 x 4 mm * x x x G.U-966/50 oz Standardfalc 4 mm oldalt és alul x x x felül Eurofalc 8 x felül Eurofalc 20 x Eurofalc 8 x 8 mm x x x Eurofalc 20 x 8 mm x x x Eurofalc 24 x 8 mm x x x Euronút 7/8 x 4 mm x x x 4.8 Kiadás

19 Kiadás Reteszelő, zárfogadó és falcrúdzár profil szerint Inhalt PG Inhalt 4 Profilrendszerek műanyag ajtókhoz G.U-mZ/oZ Reteszelő Profilrendszerek műanyag ajtókhoz 4. 9 Accord Accord Accord Contour 7.0 MD Actual 500 Actual A 600 Alphacan Esthea Alphacan Esthetis Alphacan-Fersina Master Aluplast Ideal 2000 Aluplast Ideal 4000 Aluplast Ideal 5000 Aluplast Ideal 6000 Aluplast Signum 2 Aluplast Signum 25 Aluplast Signum 26 Astraseal Astraseal Atrya (Tryba) E 58 Atrya (Tryba) T 58 Atrya (Tryba) T 62 Brügmann 8 Brügmann AD Brügmann Euro 92 Brügmann MD Bug Serie Kompakt Deceuninck 800 Deceuninck Mondial Deceuninck Mondial Deceuninck Mondial Deceuninck Zendow Deltaplast Dimat 60 (Amari) Dimat 65 (Amari) Dimex Accord Dimex Komfort Dongsan (Korea) Szárny Tok Tokosztó A.FL 02 P A.RA 03 P /05 PL 53-5 ZOM HF 5 53/45 PL ELA (77) HF 67 53/36 PL TIA HF 74 Z 94 Z 76 J BL 0 HF 403 HP 53 HF 952 HP 253 L 65 L 66/3J NS 00 HF 43 HP 04 HF 94 HP 202 T 84R P 806 P 2020 P 202 P PA P 80 P 2000 P 200 P PA Váltóprof A.KA 0 P 50 MD 00 HF 437 HP 302 HF 972 HP ME 200 HF 438 HP 350 HP 45 P PA Nút- Rajzszám mély Zeichnung VE E E G So G.U-mZ G.U-mZ/oZ Tokra Se Gombafejes Váltóprofil VE 00 VE E E E E E E E E E E Falcrúdzár VE 00 Zárható rúdzár átmenő belső 30* ZK E E E E * 30* 40* E E ZK E E ZK E E

20 4.20 Kiadás Reteszelő, zárfogadó és falcrúdzár profil szerint Inhalt PG Inhalt 4 Profilrendszerek műanyag ajtókhoz G.U-mZ/oZ G.U-mZ G.U-mZ/oZ Reteszelő Falcrúdzár Zárható rúdzár Profilrendszerek műanyag ajtókhoz Tokra Se Gombafejes Váltóprofil átmenő belső Nút- Rajzszám Szárny Tok Tokosztó Váltóprof mély Zeichnung VE 20 VE 00 VE 00 VE 00 30* 40* 30* 40* Duraco Combidur MPF SP 09 SP 034 SP Duraflex TD 800 TD Ego Kiefer Epwin , * ZK Eurext R 704 R 703 R Europlast 7000 R 700 R 7000 R ZK Feba FL 06 BR E Finstral D 237 D 242 D Funke System Phoenix Gealan S ZK Gealan S Gealan S 7000 iq ZK Gealan S 7000 iq E Gealan S E Gromathic System AD 300 GM 30 GM Gromathic System FV GM 2400 GM 240 GM Gromathic System MD 3000 GM 3000 GM ZK Hapa Helmitin CS ZK Helmitin KS ZK Helmitin KSL Helmitin MS ZK Hesaplast So So-0- Hocoplast H E Home F 83 B HT-Troplast Confort HT-Troplast Innonova * E HT-Troplast Innonova 70 M HT-Troplast Trocal Illerplastic HFL.20 HST.2 HPF Inefa Kontur INOUTIC AD Z 0 * L 0 T 20 SZ ZK INOUTIC Elite H 740 L INOUTIC Exclusive ZE 83 LE 28 TE INOUTIC Kompakt Z -Z3 L-L2 T E INOUTIC MD 00 ZM 200 LM 200 TM
