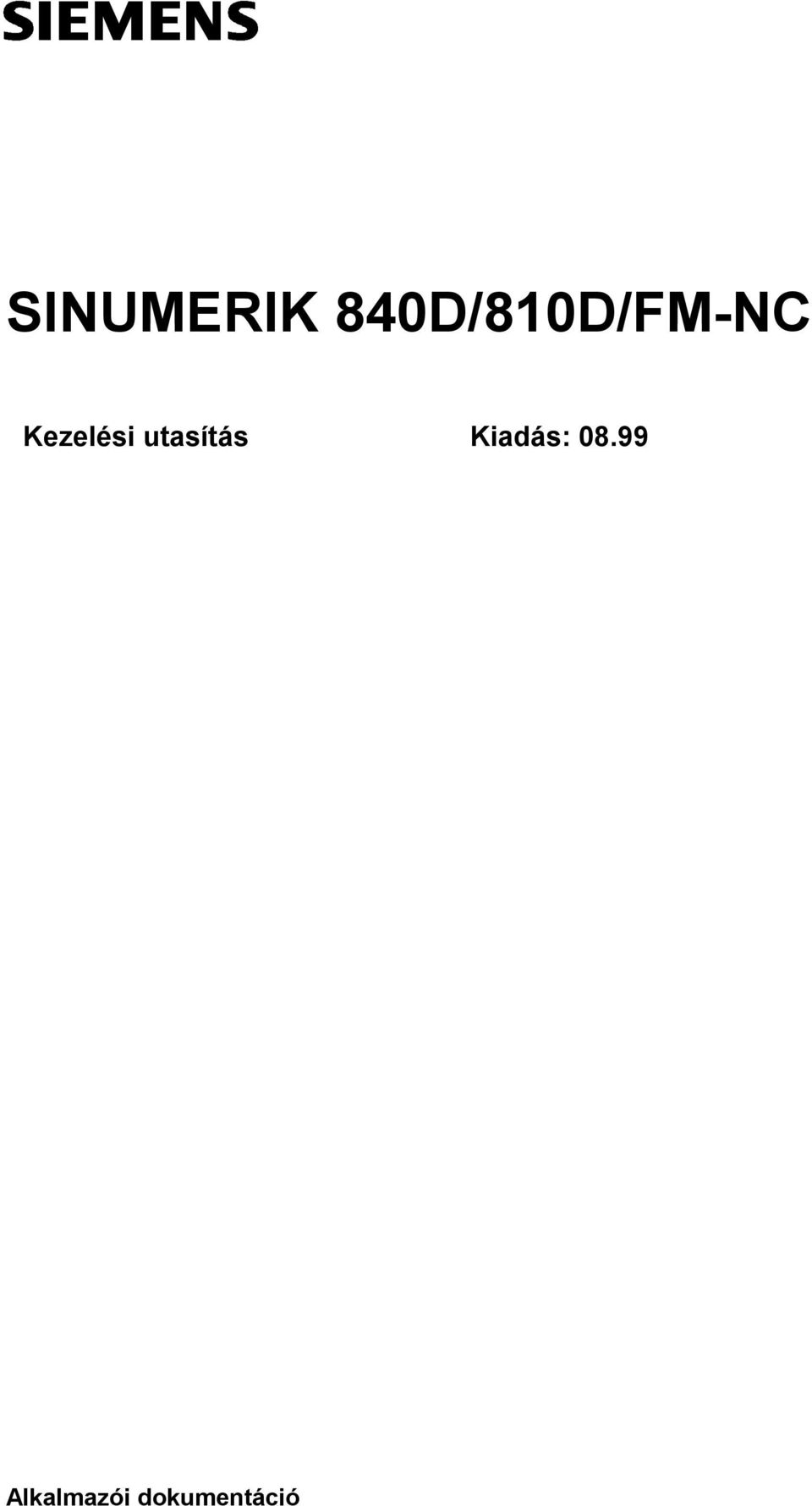

1 SINUMERIK 840D/810D/FM-NC Kezelési utasítás Kiadás: Alkalmazói dokumentáció

2

3 Bevezetés 1 Kezelői komponensek Kezelői eljárások 2 SINUMERIK 840D/810D/FM-NC Kezelési példa 3 Gép 4 Kezelési utasítás Paraméter 5 Program 6 Szolgálatok 7 Diagnózis 8 Üzembehelyezés 9 Az alábbiakra érvényes Karbantartás 10 Vezérlés Szoftver-állapot SINUMERIK 840D 5 SINUMERIK 840DE (exportváltozat) 5 SINUMERIK 810D 3 SINUMERIK 810DE (exportváltozat) 3 SINUMERIK FM-NC 3 Függelék A Kiadás: 08.99

4 SINUMERIK -Dokumentáció Kiadási kulcs Az alább felsorolt kiadások jelen kiadásig jelentek meg. A Megjegyzés oszlopban betűvel jelöltük meg, hogy az eddig megjelent kiadások milyen állapottal rendelkeznek. Az állapot jelölése a Megjegyzés oszlopban: A... B... C... Új dokumentáció. Változtatás nélküli új megrendelési számú utánnyomás. Új kiadási állapotú átdolgozott változat. Ha az ezen az oldalon ábrázolt műszaki tényállás az előző kiadással szemben megváltozott volna, akkor ezt a megfelelő oldal fejsorában a megváltoztatott kiadási állapottal jelöljük. Kiadás Megrendelési szám Megjegyzés FC5298-4AA00-0QP0 A FC5298-5AA00-0QP1 C Védjegyek A SIMATIC, SIMATIC HMI, SIMATIC NET, SIROTEC, SINUMERIK és SIMODRIVE Siemens védjegyek. A további megnevezések ebben a nyomtatványban védjegyek lehetnek, amelyek harmadik fél általi használata saját céljaira megsértheti a tulajdonos jogait. További tájékoztatást az Internet-ben az alábbi címen találhatunk: További, ebben a dokumentációban nem leírt funkciók is futhatnak a vezérlésen. Ezekre a funkciókra azonban nincs jogosultság új szállítás ill. szerviz esetén. Ezen dokumentációk előállítása WinWord 7.0 és Designer V 4.0 szoftverrel történt. A dokumentáció tartalmát a leírt hard- és szoftverrel történő megegyezését Ezen dokumentációk továbbadása valamint sokszorosítása, felhasználása és ellenőriztük. Ettől függetlenül eltérések nem kizártak, s ezért is a teljes tartalmának közlése nem engedélyezett, hacsak ehhez kifejezetten hozzá nem megegyezésre nem vállalunk szavatosságot. Ezen dokumentáció adatait viszont járulunk. Ennek megszegése kártérítési kötelezettséget vonhat maga után. Minden rendszeresen átvizsgáljuk, s a szükséges változtatásokat a következő kiadások jog fenntartva, különösen a szabadalom megadása vagy GM-bejegyzés esetén. tartalmazzák. Minden javítási javaslatot köszönettel veszünk. Siemens AG All Rights Reserved. A műszaki változtatások jogát fenntartjuk. Megrendelési szám: 6FC5298-5AA00-0QP0-0QP0 Printed in the Federal Republic of Germany Siemens-Aktiengesellschaft.

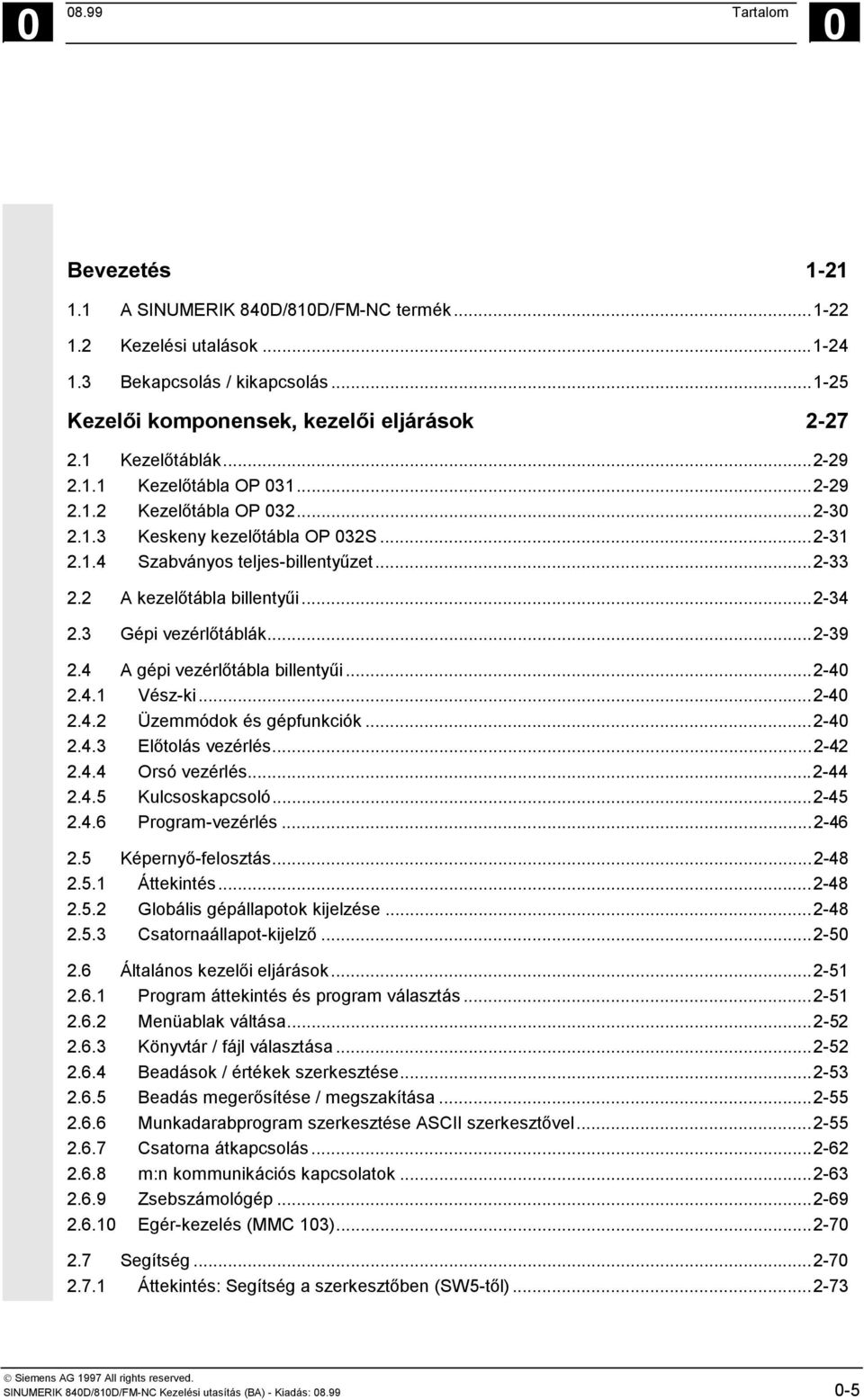

5 Tartalom 0 Bevezetés A SINUMERIK 840D/810D/FM-NC termék Kezelési utalások Bekapcsolás / kikapcsolás Kezelői komponensek, kezelői eljárások Kezelőtáblák Kezelőtábla OP Kezelőtábla OP Keskeny kezelőtábla OP 032S Szabványos teljes-billentyűzet A kezelőtábla billentyűi Gépi vezérlőtáblák A gépi vezérlőtábla billentyűi Vész-ki Üzemmódok és gépfunkciók Előtolás vezérlés Orsó vezérlés Kulcsoskapcsoló Program-vezérlés Képernyő-felosztás Áttekintés Globális gépállapotok kijelzése Csatornaállapot-kijelző Általános kezelői eljárások Program áttekintés és program választás Menüablak váltása Könyvtár / fájl választása Beadások / értékek szerkesztése Beadás megerősítése / megszakítása Munkadarabprogram szerkesztése ASCII szerkesztővel Csatorna átkapcsolás m:n kommunikációs kapcsolatok Zsebszámológép Egér-kezelés (MMC 103) Segítség Áttekintés: Segítség a szerkesztőben (SW5-től) Siemens AG 1997 All rights reserved. SINUMERIK 840D/810D/FM-NC Kezelési utasítás (BA) - Kiadás:

6 0 Tartalom Rövid segítség a program utasításokhoz (SW5-től) Hosszú segítség programozási utasításokhoz (SW5.2-től) Feladatlista (SW5-től) Szintaktikai leírás a feladatlistákhoz Példa egy feladatlistára kétcsatornás 1:1 összekötéseknél Példa egy feladatlistára többcsatornás m:n összekötésnél Feladatlista feldolgozás kezelési sorrend Munkadarabok átnevezése feladatlistával (SW 5.2-től) Munkadarabokat feladatlistákkal másolni (SW5.2-től) Munkadarabok tárolása feladatlistákkal m:n esetben (SW5.2-től) Kezelési példa Tipikus kezelési sorrend Gép kezelői tartomány Az NC vezérlés adatstruktúrája Üzemmódok és gépi funkciók Üzemmód csoportok és csatornák Üzemmód-kiválasztás, üzemmód-váltás Általános funkciók és kijelzések Munkadarabprogram indítása / megállítása / megszakítása / folytatása Programszintek kijelzése Gép- / munkadarab-koordinátarendszer (GKR/MKR) átkapcsolás Tengelyelőtolások kijelzése G-funkciók és transzformációk kijelzése Segédfunkciók kijelzése Orsók kijelzése Kézikerék A szinkronakciók állapota (NCU-SW 4.2-től) Preset Valósérték beállítás (SW 5-ig) Tengelyek elrejtése (SW 4.4-től) Hüvelyk/metrikus átkapcsolás (SW 5-től) Valósérték kijelzés koordináta-rendszer változtatása (SW 5-től) Referenciapontra menetel Jog üzemmód Funkció és alapkép Tengelyek mozgatása Inc: Lépésmérték Repos (visszapozícionálás) SI (Safety Integrated): Alkalmazói hozzájárulás Megkarcol / nullaponteltolás felvétele (SW 4.4-től) SINUMERIK 840D/810D/FM-NC Kezelési utasítás (BA) - Kiadás: 08.99

7 Tartalom MDA üzemmód Funkció és alapkép Program tárolás (MMC 100.2) Program tárolás, fájlfunkciók (MMC 103) Program törlés Teach In Automatika üzemmód Funkció és alapkép Program áttekintés Feldolgozás V.24-interfészről (MMC 100.2) Munkadarab /munkadarabprogram be- és kitöltése (MMC 103) Jegyzőkönyv: A programok töltési listája (MMC 103) Feldolgozás a merevlemezről (MMC 103) Külső hálózati meghajtó elérése az MMC 103-nál (SW 5.2-től) Programkorrekció Mondatkeresés / keresés cél beállítása Áttárolás Programbefolyásolás DRF eltolás Paraméter kezelési tartomány Szerszámadatok A szerszámkorrekció szerkezete Szerszámtípusok és szerszámparaméterek Szerszámkorrekció Szerszámkorrekció funkció és alapkép Új szerszám Szerszám kijelzése Szerszám keresése Szerszámok törlése Új vágóél Vágóél kijelzése Vágóél keresése Vágóél törlése Szerszámkorrekciók meghatározása Szerszámkorrekciók csak D-számokkal (lapos D-szám) Aktív szerszámkorrekciót azonnal hatásossá tenni Szerszámkezelés A szerszámkezelés alapfunkciói Szerszámadatok kijelzése és megváltoztatása Betöltés Kitöltés Siemens AG 1997 All rights reserved. SINUMERIK 840D/810D/FM-NC Kezelési utasítás (BA) - Kiadás:

8 0 Tartalom Áthelyezés Szerszám törzsadatok a szerszámkatalógusban (MMC 103) Szerszámkorrekció adatok a szerszámszekrényben (MMC 103) R-paraméter (számítási paraméter) Funkció R-paraméter megváltoztatása /törlése /keresése Beállítási adatok Munkamező behatárolás Jog adatok Orsóadatok Próbameneti előtolás DRY próbameneti üzemre Menetvágási indításszög Egyéb beállítási adatok Védőtartományok Nullaponteltolás Funkció Beállítható nullaponteltolás (G54...) változtatása Egyéb nullaponteltolások kijelzése Az aktív beállítható nullaponteltolás kijelzése Az aktív programozható nullaponteltolás kijelzése Az aktív külső nullaponteltolás kijelzése Az aktív nullaponteltolások összegének kijelzése Aktív nullaponteltolást és bázis Frame-t azonnal hatásosra állítani Globális nullaponteltolás /Frame (SW 5-től) Valósérték kijelzés: Beállítható nullapont rendszer, ENS (SW 5.2-től) Alkalmazói adatok / alkalmazói változók (GUD, PUD, LUD) Általánosan Alkalmazói adatok / alkalmazói változók keresése / változtatása Rendszerváltozók kijelzése (SW 4.1-től) Változó-nézetek feldolgozása/tervezése Változó-nézetek kezelése Rendszerváltozók jegyzőkönyvezése Program kezelési tartomány Programtípusok Munkadarabprogram Alprogram Munkadarab Ciklusok Programok tárolása MMC SINUMERIK 840D/810D/FM-NC Kezelési utasítás (BA) - Kiadás: 08.99

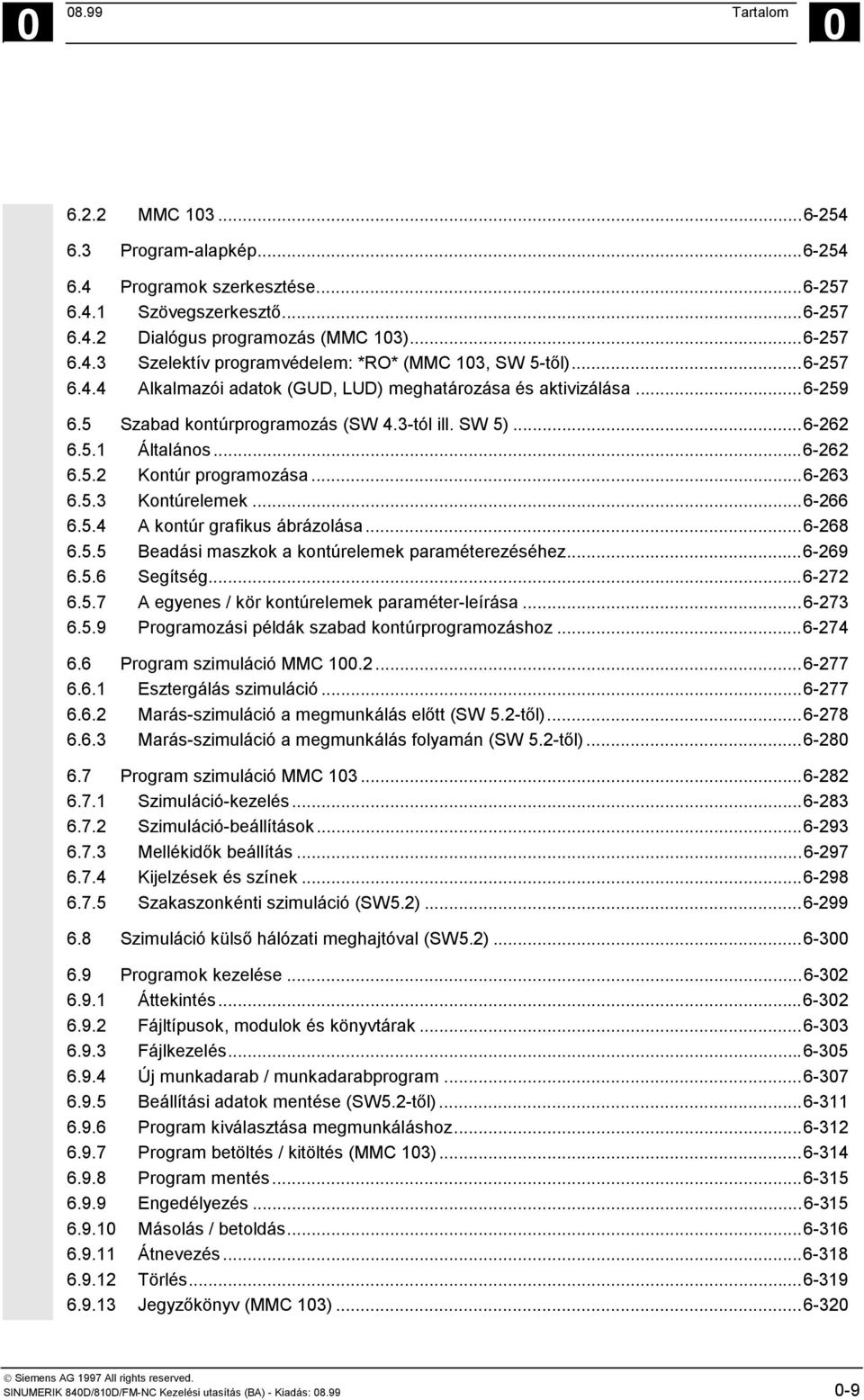

9 Tartalom MMC Program-alapkép Programok szerkesztése Szövegszerkesztő Dialógus programozás (MMC 103) Szelektív programvédelem: *RO* (MMC 103, SW 5-től) Alkalmazói adatok (GUD, LUD) meghatározása és aktivizálása Szabad kontúrprogramozás (SW 4.3-tól ill. SW 5) Általános Kontúr programozása Kontúrelemek A kontúr grafikus ábrázolása Beadási maszkok a kontúrelemek paraméterezéséhez Segítség A egyenes / kör kontúrelemek paraméter-leírása Programozási példák szabad kontúrprogramozáshoz Program szimuláció MMC Esztergálás szimuláció Marás-szimuláció a megmunkálás előtt (SW 5.2-től) Marás-szimuláció a megmunkálás folyamán (SW 5.2-től) Program szimuláció MMC Szimuláció-kezelés Szimuláció-beállítások Mellékidők beállítás Kijelzések és színek Szakaszonkénti szimuláció (SW5.2) Szimuláció külső hálózati meghajtóval (SW5.2) Programok kezelése Áttekintés Fájltípusok, modulok és könyvtárak Fájlkezelés Új munkadarab / munkadarabprogram Beállítási adatok mentése (SW5.2-től) Program kiválasztása megmunkáláshoz Program betöltés / kitöltés (MMC 103) Program mentés Engedélyezés Másolás / betoldás Átnevezés Törlés Jegyzőkönyv (MMC 103) Siemens AG 1997 All rights reserved. SINUMERIK 840D/810D/FM-NC Kezelési utasítás (BA) - Kiadás:

10 0 Tartalom Tároló-infó (MMC 100.2) Hozzáférés a külső hálózati meghajtóhoz / számítógéphez (SW 5.2-től) Szolgálatok kezelői tartomány Funkció Könyvtárfelépítés NC-aktív adatok Merevlemez (MMC 103) Könyvtárak Adat választék Formátumok az adatok mentéséhez és beolvasásához Lyukszalag-formátum PC-formátum V.24-interfész paraméter Interfész paraméterezés MMC Szolgálatok alapkép Interfész beállítása Adatok beolvasása V.24-interfészen keresztül Adatok besorolása a közbenső tárolóból Adatok kiolvasása a V.24-interfészen keresztül PLC vészjelzések- és ciklus-szövegek kiolvasása Sorozat-üzembehelyezés Hiba / átviteli jegyzőkönyv ISO-programok be- / kiolvasása V.24-en (SW 5-től) MMC Szolgálatok alapkép V.24 interfész beállítása Adatok beolvasása Adatok kiolvasása Jegyzőkönyv Alkalmazói adatok (GUD) definiálása és aktiválása ISO-programok be- / kiolvasása (SW 5-től) Üzembehelyezés funkciók (MMC 103) Sorozat-üzembehelyezés Az eredeti állapot helyreállítása NC kártyáról (SW 4.4-től) Feljavítás Adatok kezelése (MMC 103) Új fájl / könyvtár előállítása Töltés / kitöltés SINUMERIK 840D/810D/FM-NC Kezelési utasítás (BA) - Kiadás: 08.99

11 Tartalom Másolás / betoldás Törlés Fájl / könyvtár / archív tulajdonságainak megváltoztatása Diagnózis kezelői tartomány Diagnózis alapkép Vészjelzések / jelentések / vészjelzés-jegyzőkönyv Szerviz-kijelzés Szerviz tengely Szerviz hajtás Szerviz Safety Integrated (SW 5.2-től) Konfigurációs adatok (SW 4.1-től, MMC 103) Kommunikációs hibajegyzőkönyv Változat PLC-állapot Általános Érték megváltoztatása / törlése PLC állapot operandus-maszkok kiválasztása / létrehozása Operandus beolvasása (MMC 100.2) Fájlfunkciók (MMC 103) Rendszer erőforrások (NC, MMC) kijelzése (SW 4.1-től) Üzembehelyezés kezelői tartomány Üzembehelyezés alapkép Gépadatok kijelzése Kijelzés-opciók: kikapcsolási szűrő (SW 4-től) PLC PLC állapot Dátum / idő beállítása MMC (MMC 103) MMC-felület megváltoztatása Rendszerbeállítások Nyelv átkapcsolás Jelszó Karbantartás Üzemadatok Tisztítás Siemens AG 1997 All rights reserved. SINUMERIK 840D/810D/FM-NC Kezelési utasítás (BA) - Kiadás:

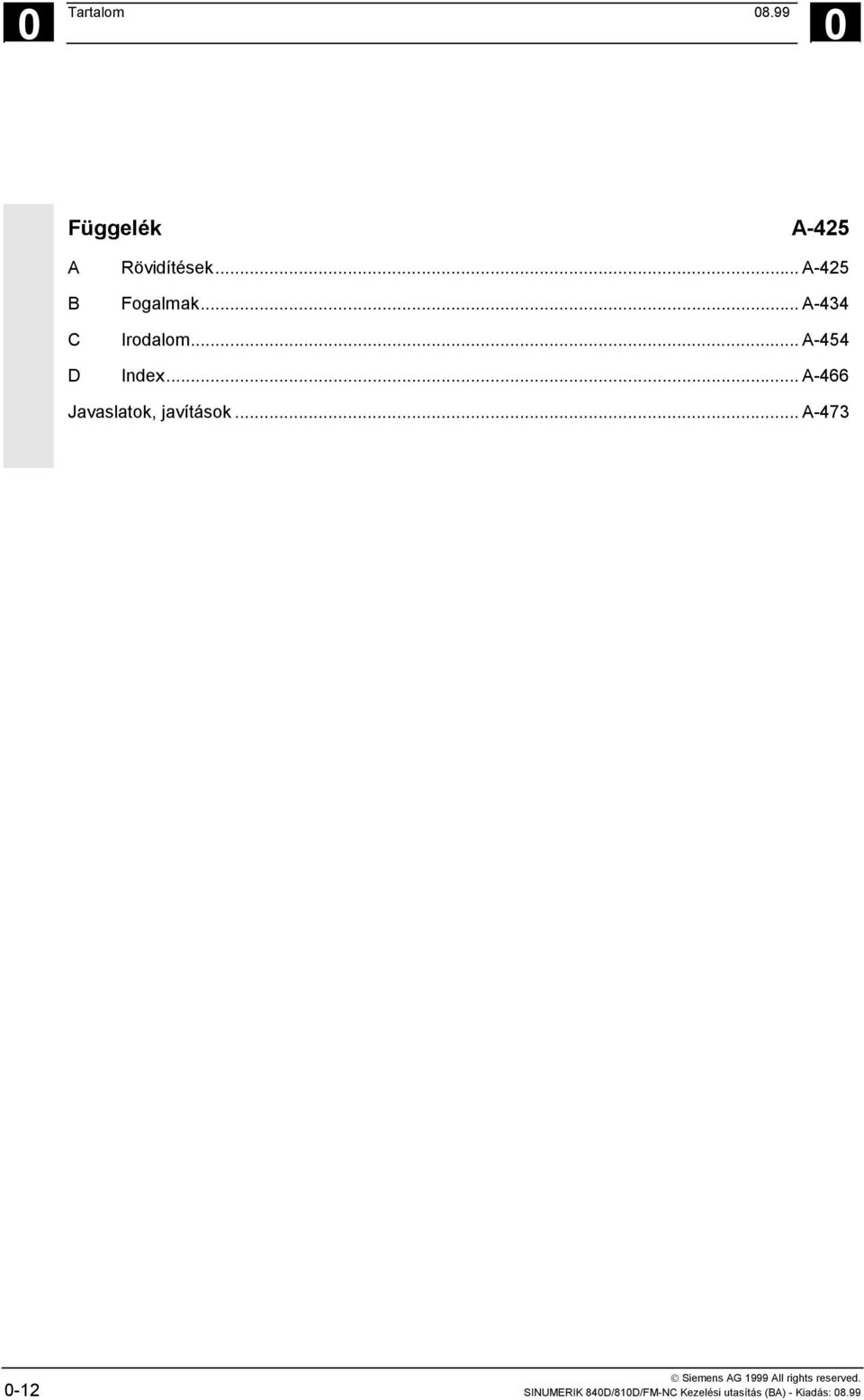

12 0 Tartalom Függelék A-425 A Rövidítések... A-425 B Fogalmak... A-434 C Irodalom... A-454 D Index... A-466 Javaslatok, javítások... A SINUMERIK 840D/810D/FM-NC Kezelési utasítás (BA) - Kiadás: 08.99

13 Előszó A kézikönyv felépítése 0 MMC MMC 103 Előszó A dokumentáció tagolása A SINUMERIK-dokumentáció 3 szintre van tagolva: Általános dokumentáció Alkalmazói dokumentáció Gyártó-/Szerviz-dokumentáció A dokumentáció címzettje Jelen dokumentáció a szerszámgép-alkalmazókhoz szól. A nyomtatvány részletesen leírja az alkalmazó számára szükséges ismereteket a következő vezérlések kezeléséhez: SINUMERIK 840D, SINUMERIK 810D ill. SINUMERIK FM-NC Szabványos terjedelem Jelen kezelési utasításban a szabványos terjedelem funkcionalitása kerül leírásra. A gépgyártó által elvégzett kiegészítéseket vagy változásokat maga a gépgyártó dokumentálja. A SINUMERIK 840D, 810D ill. SINUMERIK FM-NC további nyomtatványairól valamint az összes Sinumerik-vezérlésre érvényes nyomtatványokról (pl. Univerzális interfész, Mérőciklusok...) közelebbi tájékoztatást a Siemens-kirendeltségektől kaphatók. További, ebben a dokumentációban nem leírt funkciók is futhatnak a vezérlésen. Ezekre a funkciókra azonban nincs jogosultság új szállítás ill. szerviz esetén. Érvényesség A funkciók érvényessége szempontjából az NC 60.2 katalógus és annak műszaki melléklete a mérvadó. Az ab SW 4 ill. ab SW 5 jelölésű funkciók az FM-NC vezérlésnél nem használhatók. Siemens AG 1997 All rights reserved. SINUMERIK 840D/810D/FM-NC Kezelési utasítás (BA) - Kiadás:

14 0 Előszó A kézikönyv felépítése 0 MMC MMC 103 Exportváltozat Az exportváltozat a következő funkciókat nem tartalmazza: Funkció FM-NC 810DE 840DE 5 tengely megmunkálási csomag Transzformációs csomag Handling (5 tengely) Többtengely-interpoláció (> 4 tengely) Csavarvonal-interpoláció 2D+6 Szinkronakciók fokozat 2 O 1) Mérések fokozat 2 O 1) Adaptive control O 1) O 1) Continuous dressing O 1) O 1) A Compile-ciklusok alkalmazása (OEM) Belógás-kompenzáció többdimenzionális O 1) a funkció nem lehetséges 1) korlátozott funkcionalitás További utalások Ebben a kezelési utasításban a képernyői ábrák az MMC 103-ábrái és általában azonosak az MMC100.2 ábráival SINUMERIK 840D/810D/FM-NC Kezelési utasítás (BA) - Kiadás: 08.99

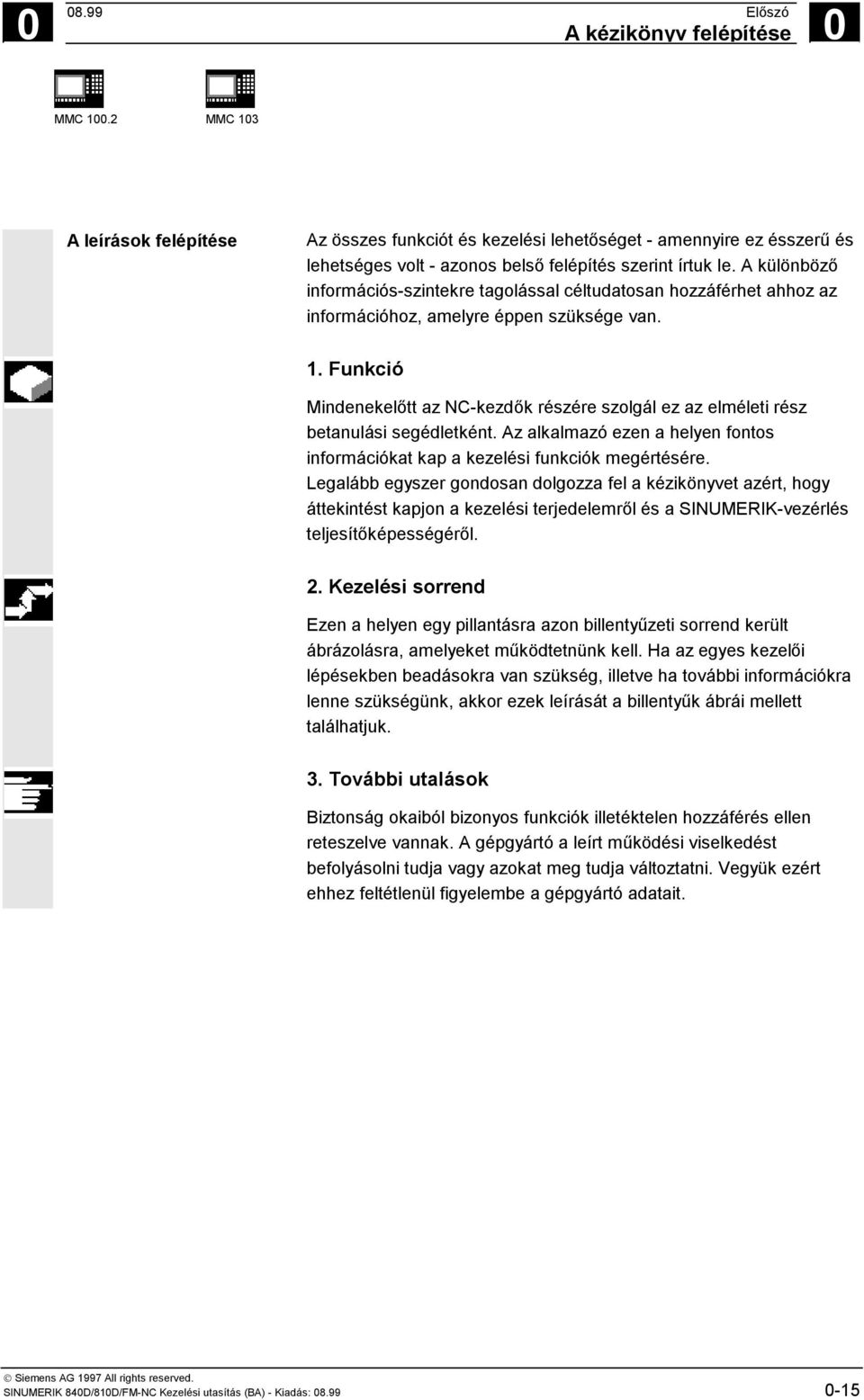

15 Előszó A kézikönyv felépítése 0 MMC MMC 103 A leírások felépítése Az összes funkciót és kezelési lehetőséget - amennyire ez ésszerű és lehetséges volt - azonos belső felépítés szerint írtuk le. A különböző információs-szintekre tagolással céltudatosan hozzáférhet ahhoz az információhoz, amelyre éppen szüksége van. 1. Funkció Mindenekelőtt az NC-kezdők részére szolgál ez az elméleti rész betanulási segédletként. Az alkalmazó ezen a helyen fontos információkat kap a kezelési funkciók megértésére. Legalább egyszer gondosan dolgozza fel a kézikönyvet azért, hogy áttekintést kapjon a kezelési terjedelemről és a SINUMERIK-vezérlés teljesítőképességéről. 2. Kezelési sorrend Ezen a helyen egy pillantásra azon billentyűzeti sorrend került ábrázolásra, amelyeket működtetnünk kell. Ha az egyes kezelői lépésekben beadásokra van szükség, illetve ha további információkra lenne szükségünk, akkor ezek leírását a billentyűk ábrái mellett találhatjuk. 3. További utalások Biztonság okaiból bizonyos funkciók illetéktelen hozzáférés ellen reteszelve vannak. A gépgyártó a leírt működési viselkedést befolyásolni tudja vagy azokat meg tudja változtatni. Vegyük ezért ehhez feltétlenül figyelembe a gépgyártó adatait. Siemens AG 1997 All rights reserved. SINUMERIK 840D/810D/FM-NC Kezelési utasítás (BA) - Kiadás:

16 0 Előszó A kézikönyv felépítése 0 MMC MMC 103 A szimbólumok magyarázata Funkció Kezelési sorrend További utalások Keresztutalás más dokumentációra vagy fejezetre Utalás veszélyekre Kiegészítő utalások vagy háttér-információk Megrendelési adat kiegészítés Az MMC kezelőtáblás vezérlés leírása MMC Az MMC 103 kezelőtáblás vezérlés leírása MMC SINUMERIK 840D/810D/FM-NC Kezelési utasítás (BA) - Kiadás: 08.99

17 Előszó Rendeltetésszerű alkalmazás 0 MMC100.2 MMC 103 Az alábbi speciális jelentésű utalások kerülnek a dokumentációban alkalmazásra: Utalások Ez a szimbólum a dokumentációban mindig akkor jelenik meg, ha továbbmutató tényállás kerül megadásra és egy fontos tényállást kell figyelembe venni. Ezt a szimbólumot ebben a dokumentációban egy megrendelési adat kiegészítésre történő utalásként találjuk. A leírt funkció csak akkor működőképes, ha a vezérlés a megjelölt opcióval rendelkezik. Figyelmeztető utalások A kiadványban a következő fokozatosan csökkenő jelentőségű figyelmeztető utalások kerülnek alkalmazásra. Veszély Ez a szimbólum mindig akkor jelenik meg, ha halál, súlyos testi sérülés vagy jelentős anyagi kár fog bekövetkezni akkor, ha a megfelelő elővigyázatossági intézkedéseket nem tesszük meg. Vigyázat Ez a szimbólum mindig akkor jelenik meg, ha egy könnyű testi sérülés következhet be akkor, ha a megfelelő előírásokat nem tartjuk be. Figyelmeztetés Ez a szimbólum mindig akkor jelenik meg, ha halál, súlyos testi sérülés vagy jelentős anyagi kár következhet be akkor, ha a megfelelő elővigyázatossági intézkedéseket nem tesszük meg. Irodalomra történő utalás Ezt a szimbólumot mindig akkor találjuk, ha meghatározott tényállásokat továbbvezető irodalomban tudunk elolvasni. Az irodalom teljes összeállítását ezen kezelési utasítás függelékében találhatjuk. Siemens AG 1997 All rights reserved. SINUMERIK 840D/810D/FM-NC Kezelési utasítás (BA) - Kiadás:

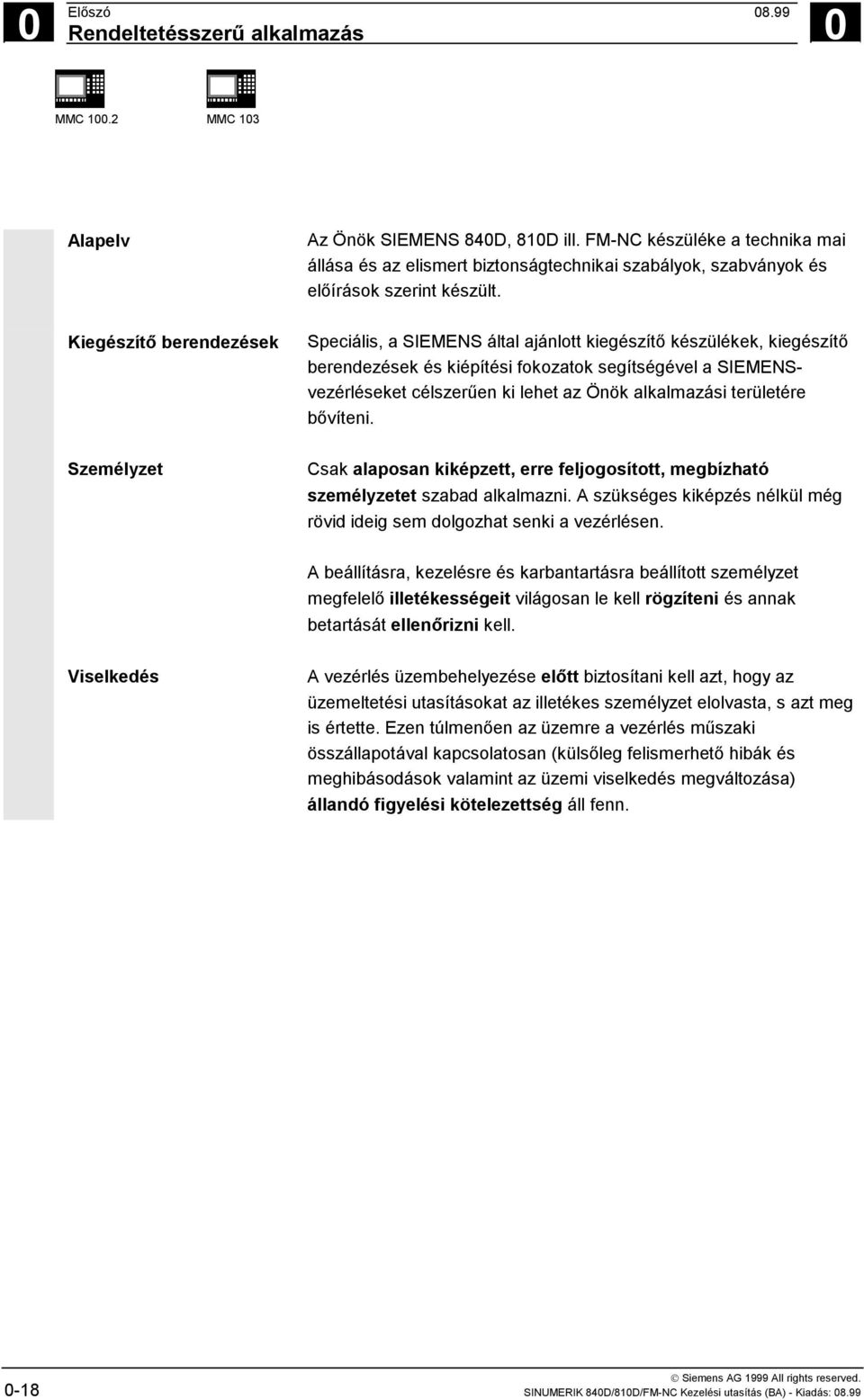

18 0 Előszó Rendeltetésszerű alkalmazás 0 MMC MMC 103 Alapelv Az Önök SIEMENS 840D, 810D ill. FM-NC készüléke a technika mai állása és az elismert biztonságtechnikai szabályok, szabványok és előírások szerint készült. Kiegészítő berendezések Speciális, a SIEMENS által ajánlott kiegészítő készülékek, kiegészítő berendezések és kiépítési fokozatok segítségével a SIEMENSvezérléseket célszerűen ki lehet az Önök alkalmazási területére bővíteni. Személyzet Csak alaposan kiképzett, erre feljogosított, megbízható személyzetet szabad alkalmazni. A szükséges kiképzés nélkül még rövid ideig sem dolgozhat senki a vezérlésen. A beállításra, kezelésre és karbantartásra beállított személyzet megfelelő illetékességeit világosan le kell rögzíteni és annak betartását ellenőrizni kell. Viselkedés A vezérlés üzembehelyezése előtt biztosítani kell azt, hogy az üzemeltetési utasításokat az illetékes személyzet elolvasta, s azt meg is értette. Ezen túlmenően az üzemre a vezérlés műszaki összállapotával kapcsolatosan (külsőleg felismerhető hibák és meghibásodások valamint az üzemi viselkedés megváltozása) állandó figyelési kötelezettség áll fenn SINUMERIK 840D/810D/FM-NC Kezelési utasítás (BA) - Kiadás: 08.99

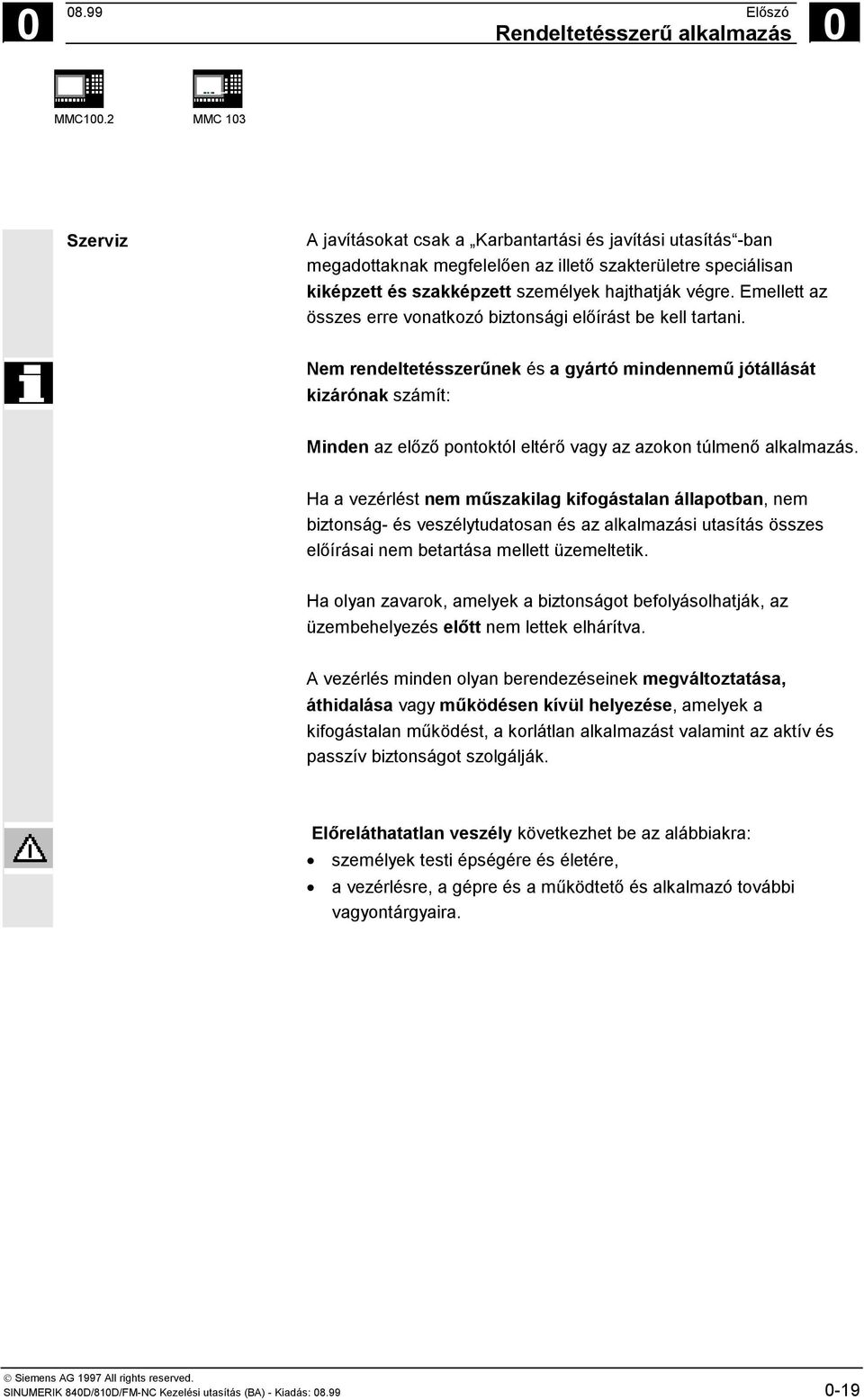

19 Előszó Rendeltetésszerű alkalmazás 0 MMC100.2 MMC 103 Szerviz A javításokat csak a Karbantartási és javítási utasítás -ban megadottaknak megfelelően az illető szakterületre speciálisan kiképzett és szakképzett személyek hajthatják végre. Emellett az összes erre vonatkozó biztonsági előírást be kell tartani. Nem rendeltetésszerűnek és a gyártó mindennemű jótállását kizárónak számít: Minden az előző pontoktól eltérő vagy az azokon túlmenő alkalmazás. Ha a vezérlést nem műszakilag kifogástalan állapotban, nem biztonság- és veszélytudatosan és az alkalmazási utasítás összes előírásai nem betartása mellett üzemeltetik. Ha olyan zavarok, amelyek a biztonságot befolyásolhatják, az üzembehelyezés előtt nem lettek elhárítva. A vezérlés minden olyan berendezéseinek megváltoztatása, áthidalása vagy működésen kívül helyezése, amelyek a kifogástalan működést, a korlátlan alkalmazást valamint az aktív és passzív biztonságot szolgálják. Előreláthatatlan veszély következhet be az alábbiakra: személyek testi épségére és életére, a vezérlésre, a gépre és a működtető és alkalmazó további vagyontárgyaira. Siemens AG 1997 All rights reserved. SINUMERIK 840D/810D/FM-NC Kezelési utasítás (BA) - Kiadás:

20

21 Bevezetés 1 Bevezetés 1.1 A SINUMERIK 840D/810D/FM-NC termék Kezelési utalások Bekapcsolás / kikapcsolás SINUMERIK 840D/810D/FM-NC Kezelési utasítás (BA) - Kiadás:

22 1 Bevezetés A SINUMERIK 840D/810D/FM-NC termék 1 MMC MMC A SINUMERIK 840D/810D/FM-NC termék Általános A SINUMERIK 840D, 810D ill. SINUMERIK FM-NC egy CNC-vezérlés (Computerized Numerical Control) megmunkáló gépekhez (pl. szerszámgépekhez). A CNC-vezérlés kezelőtáblájával a következő alapfunkciók valósíthatók meg (egy szerszámgéppel kapcsolatosan): Munkadarabprogramok előállítása és illesztése, Munkadarabprogramok ledolgozása, Kézi vezérlés, Munkadarabprogramok és adatok be- és kiolvasása, Adatok szerkesztése programokhoz, Vészjelzések kijelzése és célzatos kiküszöbölése, Gépadatok szerkesztése, 1 vagy több MMC ill. 1 vagy több NC közötti kommunikációs kapcsolat létesítése (m:n, m-mmc-egység és n-nck/plc-egység) SINUMERIK 840D/810D/FM-NC Kezelési utasítás (BA) - Kiadás: 08.99

23 Bevezetés 1.1 A SINUMERIK 840D/810D/FM-NC termék 1 MMC MMC 103 Kezelési tartományok Az alapfunkciók a vezérlésben a következő kezelési tartományokba vannak összefoglalva (szürke hátterű): Kezelési tartom ányok Munkadarabprogram feldolgozás, kézi vezérlés GÉP Adat szerkesztése programokra/ szerszám kezelésre PARAMÉTER Munkadarabprogramok elõállítása és illesztése PROGRAM Programok és adatok be- és kiolvasása SZOLGÁLATOK Vészjelzés-kijelzés, szervíz-kijelzés DIAGNÓZIS Az NC-adatok ráillesztése a gépre, rendszer-beállítás. ÜZEMBE- HELYEZÉS csak ciklus opcióknál CIKLUSOK Az alkalmazó a vezérlés kezelési felületén keresztül az összes funkcióhoz hozzá tud férni. A kezelési felület az alábbiakból áll: Kijelzői egységek, mint képernyő, világító diódák stb. Kezelőelemek, mint billentyűk, kapcsolók, kézikerekek stb. Az összes következő fejezet előtt a Kezelés c. 2. fejezetet figyelmesen át kell olvasni. Az összes többi fejezet feltételezi ennek ismeretét! SINUMERIK 840D/810D/FM-NC Kezelési utasítás (BA) - Kiadás:

24 1 Bevezetés Kezelési utalások 1 MMC MMC Kezelési utalások Vigyázat A kezelőtáblát/gépi vezérlőtáblát csak szervizcélokra és az arra feljogosított szakszemélyzet nyithatja ki. Veszély A kezelőtáblának/gépi vezérlőtáblának az áramellátás megszakítása nélküli kinyitásánál életveszély áll fenn. Figyelmeztetés A kezelőtábla/gépi vezérlőtábla belsejében lévő elektrónikus alkatrészek szakszerűtlen megérintésénél ezek az alkatrészek tönkremehetnek. Mielőtt ezen kezelőtábla kezelőelemeit működtetnénk: Olvassuk át előbb az ebben a dokumentációban adott magyarázatokat! 1-24 SINUMERIK 840D/810D/FM-NC Kezelési utasítás (BA) - Kiadás: 08.99

25 Bevezetés 1.3 Bekapcsolás / kikapcsolás 1 MMC MMC Bekapcsolás / kikapcsolás Funkció Bekapcsolás A vezérlés ill. a teljes berendezés bekapcsolása különböző módon valósítható meg, s ezért: Vegyük figyelembe a gépgyártó utasításait! Bekapcsolás után megjelenik a "Referenciapontra menetel" ábra vagy egy a gépgyártó által meghatározott alapkép. Gép Csatorna Reset Program megszakítás Jog MKS GKR Position.Repos-Versch. Pozició Repos-eltol. -X mm X mm0.000 X Y mm Y mm0.000 Y Z mm0.000 Z mm mm Mester-orsó S1 valós f/perc para f/perc poz fok % teljesítmény [%] Elõtolás mm/perc valós % para Szerszám kiválasztott szerszám elõtt: REF G0 G91 Kikapcsolás A vezérlés ill. az egész berendezés kikapcsolására érvényes: Vegyük figyelembe a gépgyártó utasításait! SINUMERIK 840D/810D/FM-NC Kezelési utasítás (BA) - Kiadás:

26 1 Bevezetés Bekapcsolás / kikapcsolás 1 MMC MMC 103 Kezelési sorrend A Tartomány-átkapcsolás" billentyű működtetésével a kezelői tartományok a vízszintes és az üzemmódok a függőleges softkeysávon kijelzésre kerülnek. Ezzel a billentyűvel minden kezelési helyzetből át tudunk a tartomány menüsávra kapcsolni és ki tudunk egy másik üzemmódot vagy egy másik kezelési tartományt választani. Gép Csatorna RESET Program megszakadt Jog AUTO GKR pozició marad.út + X mm mm Y mm mm Z mm segédfunkciók M0 M0 M0 M0 M0 H H H Gép Paraméter Program Szolgálat Diagnózis elõtolás mm/perc valós % para szerszám T0 D0 T0 D0 T0 D0 G1 Üzembehelyezés... MDA JOG REPOS REF A Tartomány-átkapcsolás" billentyű kétszeres működtetésével az utoljára felhívott kezelői tartományok között ide- és oda tudunk kapcsolni, pl. a Paraméter kezelői tartományból a Gép kezelői tartományba és vissza SINUMERIK 840D/810D/FM-NC Kezelési utasítás (BA) - Kiadás: 08.99

27 Kezelői komponensek, kezelői eljárások 2 Kezelői komponensek, kezelői eljárások 2.1 Kezelőtáblák Kezelőtábla OP Kezelőtábla OP Keskeny kezelőtábla OP 032S Szabványos teljes-billentyűzet A kezelőtábla billentyűi Gépi vezérlőtáblák A gépi vezérlőtábla billentyűi Vész-ki Üzemmódok és gépfunkciók Előtolás vezérlés Orsó vezérlés Kulcsoskapcsoló Program-vezérlés Képernyő-felosztás Áttekintés Globális gépállapotok kijelzése Csatornaállapot-kijelző Általános kezelői eljárások Program áttekintés és program választás Menüablak váltása Könyvtár / fájl választása Beadások / értékek szerkesztése Beadás megerősítése / megszakítása Munkadarabprogram szerkesztése ASCII szerkesztővel Csatorna átkapcsolás m:n kommunikációs kapcsolatok Zsebszámológép Egér-kezelés (MMC 103) Segítség Áttekintés: Segítség a szerkesztőben (SW5-től) Rövid segítség a program utasításokhoz (SW5-től) Hosszú segítség programozási utasításokhoz (SW5.2-től) Feladatlista (SW5-től) Szintaktikai leírás a feladatlistákhoz Példa egy feladatlistára kétcsatornás 1:1 összekötéseknél Példa egy feladatlistára többcsatornás m:n összekötésnél Feladatlista feldolgozás kezelési sorrend Munkadarabok átnevezése feladatlistával (SW 5.2-től) Munkadarabokat feladatlistákkal másolni (SW5.2-től) Munkadarabok tárolása feladatlistákkal m:n esetben (SW5.2-től) Siemens AG 1997 All rights reserved. SINUMERIK 840D/810D/FM-NC Kezelési utasítás (BA) - Kiadás:

28 2 Kezelői komponensek, kezelői eljárások Siemens AG 1997 All rights reserved SINUMERIK 840D/810D/FM-NC Kezelési utasítás (BA) - Kiadás: 08.99

29 Kezelői komponensek, kezelői eljárások 2.1 Kezelőtáblák 2 MMC MMC Kezelőtáblák Kezelőtábla OP 031 Kezelőtábla OP 031 a gépi vezérlőtáblával A képernyő B alfanumerikus blokk korrekció-/kurzorblokk C gépi vezérlőtábla A A B C D E / * F G H I J K L M N O [ P Q R S T = 0. + ] U \ V W X Y, 1..n Z?!. < > $ " End ( ) 1 géptartomány-billentyű 2 Recall (visszaugrás) 3 Softkey-sáv (vízszintes) 4 etc. billentyű (menükibővítés) 5 tartományátkapcsolóbillentyű 6 Softkey-sáv (függőleges) AC B Az összes billentyű a következő fejezetekben van leírva. Siemens AG 1997 All rights reserved. SINUMERIK 840D/810D/FM-NC Kezelési utasítás (BA) - Kiadás:

30 2 Kezelői komponensek, kezelői eljárások Kezelőtáblák 2 MMC MMC Kezelőtábla OP 032 Kezelőtábla OP 032 gépi vezérlőtáblával és CNCteljes-billentyűzettel A képernyő B számosblokk C korrekció-/kurzorblokk/ A F vezérlő billentyűk D gépi vezérlőtábla E alfablokk F beépítési hely a PCMCIA adapterre E C B 1 géptartomány-billentyű 2 Recall (visszaugrás) Q W E R T Y U I O P A S D F G H J K L Z X C V B N M, Del 1..n / * - Del 3 Softkey-sáv (vízszintes) Ctrl Alt End = / + 4 etc. billentyű (menükibővítés) 5 tartományátkapcsolóbillentyű 6 Softkey-sáv (függőleges) AD Siemens AG 1997 All rights reserved SINUMERIK 840D/810D/FM-NC Kezelési utasítás (BA) - Kiadás: 08.99

31 Kezelői komponensek, kezelői eljárások 2.1 Kezelőtáblák 2 MMC MMC Keskeny kezelőtábla OP 032S Keskeny kezelőtábla OP 032S MMC 100.2, 103-hoz CNC billentyűzettel (QWERTY) (példa a billentyűzet elrendezésére) és gépi-kezelőhely (példa a billentyűzet elrendezésére) Siemens AG 1997 All rights reserved. SINUMERIK 840D/810D/FM-NC Kezelési utasítás (BA) - Kiadás:

32 2 Kezelői komponensek, kezelői eljárások Kezelőtáblák 2 MMC MMC 103 Siemens AG 1997 All rights reserved SINUMERIK 840D/810D/FM-NC Kezelési utasítás (BA) - Kiadás: 08.99

33 Kezelői komponensek, kezelői eljárások 2.1 Kezelőtáblák 2 MMC MMC Szabványos teljes-billentyűzet Egy MF-2 szabványos teljes-billentyűzet csatlakoztatható. Ezen teljesbillentyűzet mellett viszont kiegészítőleg egy gépi vezérlőtábla szükséges. A kezelőbillentyűzet speciális funkciós billentyűi a teljes-billentyűzettel is használhatók. Az alábbi táblázat azt mutatja, hogy melyik billentyűre vannak a vízszintes/függőleges sofkey-k és a különleges billentyűk ábrázolva: SHIFT nélkül teljes-billentyűzet SHIFTel teljes-billentyűzet F1 F2 F3 F4 F5 F6 F7 F8 F9 F10 F11 F12 függ. függ. függ. függ. függ. függ. függ. függ. szoft. szoft. szoft. szoft. szoft. szoft. szoft. szoft vízsz vízsz vízsz vízsz vízsz vízsz vízsz vízsz szoft. szoft. szoft. szoft. szoft. szoft. szoft. szoft Esc Insert Home Page Up Page Down Enter Tab 1..n SHIFT nélkül : End Vigyázat A szabványos-teljesbillentyűzet nem felel meg egy SINUMERIKvezérlés keretfeltételeinek (zavarállóság), s ezért csak üzembehelyezési és szervizelési célokra alkalmazzuk. További figyelmeztetés Mivel a vezérlésben az angol Windows 95 rendszer van alkalmazva, a billentyűzet nyelve angol. A nyelvet nem lehet átállítani. Siemens AG 1997 All rights reserved. SINUMERIK 840D/810D/FM-NC Kezelési utasítás (BA) - Kiadás:

34 2 Kezelői komponensek, kezelői eljárások A kezelőtábla billentyűi 2 MMC MMC A kezelőtábla billentyűi A következőkben a kezelőbillentyűzet elemei és azok ebben a dokumentációban történő ábrázolása kerül bemutatásra és elmagyarázásra. A *-gal jelzett billentyűk az US elrendezés ábrázolásának felelnek meg. Softkey-billentyűk Olyan billentyűk, amelyekhez egy menüsávval a képernyőn egy funkció van hozzárendelve. A vízszintes softkey-ken keresztül minden kezelőtartományban a továbbvezető menüsíkokra juthatunk. Minden vízszintes menüponthoz egy hozzátartozó függőleges menüsáv / softkeyelfoglaltság létezik. A függőleges softkey-ek az aktuálisan felhívott vízszintes softkeyekhez vannak funkciókkal elfoglalva. A függőleges softkey-ek működtetésével a funkció felhívásra kerül. A függőleges softkey-sáv elfoglaltsága emellett ismét váltódhat akkor, ha egy funkció alatt további alfunkciók hívhatók fel. Parameter Softkey (vízszintes vagy függőleges): A billentyű ezen ábrázolása azt jelzi, hogy egy kezelőtartományt vagy menüpontot már fel kellett hívjon vagy meghatározott funkciókat már végre kellett hajtson azért, hogy a megfelelő fejezetben leírt funkciót végrehajthassa. MACHINE Géptartomány-billentyű Közvetlen ugrás a "Gép" kezelő-tartományba. Recall-billentyű Visszaugrás a fölérendelt menübe. Recall-lal egy ablak bezáródik. etc.-billentyű A vízszintes softkey-sáv kibővítése ugyanabban a menüben. Siemens AG 1997 All rights reserved SINUMERIK 840D/810D/FM-NC Kezelési utasítás (BA) - Kiadás: 08.99

35 Kezelői komponensek, kezelői eljárások 2.2 A kezelőtábla billentyűi 2 MMC MMC 103 MENU SELECT * Tartományátkapcsoló-billentyű Minden kezelőtartományból és minden kezelési helyzetből ezen billentyű segítségével el tudunk az alapmenühöz jutni. A billentyű kétszeri működtetésével váltás történik az aktuális és az előző kezelőtartomány között és vissza. Az alapmenü az alábbi kezelőtartományokba ágazik el: 1. Gép 2. Paraméter 3. Program 4. Szolgálatok 5. Diagnózis 6. Üzembehelyezés Shift-billentyű A dupla elfoglatságú billentyűk átkapcsolása. Ez a billentyű OP031-nél "egyszeri Shift -ként és "állandó Shift -ként (dupla működtetés után) tervezhető, azaz az a jel, amelyik a billentyűkön felül van (a kurzor-billentyűk kivételével), a billentyű működtetésére kiadásra kerül. (Lásd az /IAD/ ill. /IAC/-t is, Üzembehelyezési utasítás 840D/810D, "MMC-Üzembehelyezés" fejezet) 1..n GROUP CHANNEL * Csatorna átkapcsolása Több csatorna esetén csatorna-átkapcsolás lehetséges (továbbkapcsolás a csatorna 1-től 4-ig). Megtervezett "Csatornamenü esetén a többi NCU-hoz annak csatornáival összes fennálló kommunikációs kapcsolata kijelzésre kerül a softkey-eken. (Lásd a "Csatornamenü" fejezetet is) Y i Vészjelzés nyugtázás billentyű ALARM RESET * Ezen billentyű működtetésével az ezzel a törlési jelöléssel ellátott vészjelzést nyugtázhatjuk. Y Információs billentyű HELP * Ezzel a billentyűvel az aktuális kezelési állapothoz magyarázatokat és információkat hívhatunk fel (pl. Dialógus-programozás, Diagnózis, PLC, Vészjelzések). A dilógus-sorban az "i" kijelzés erre a lehetőségre mutat rá. Siemens AG 1997 All rights reserved. SINUMERIK 840D/810D/FM-NC Kezelési utasítás (BA) - Kiadás:

36 2 Kezelői komponensek, kezelői eljárások A kezelőtábla billentyűi 2 MMC MMC 103?? NEXT WINDOW * Ablakkiválasztó billentyű Ha a képernyőn több ablak kerül kijelzésre, akkor a fókuszos ablakátkapcsoló billentyűvel (amely az ablak erősebb keretével ismerhető fel), az egyik ablaktól a következőhöz át lehet kapcsolni. Csak a fókuszos ablakra hatnak a billentyű-beadások, mint pl. a lapozó billentyűk.! Kurzor fel Lapozás előre PAGE DOWN * Egy kijelzéssel előre "lapozunk". Egy munkadarabprogramban a kijelzést előre (a programvég felé) ill. visszafelé (a programkezdet felé) tudjuk "lapozni". A lapozás-billentyűvel azt a látható/kijelzett ablaktartományt görgetjük, amelyre a fókusz mutat. Az eltoló-oszlop azt mutatja, hogy a program / dokumentum /... melyik része került kiválasztásra. BACK SPACE * Törlő-billentyű (Backspace) Jel törlése jobbról Blank, üresjel Kurzor balra Kiválasztó billentyű / átváltó billentyű SELECT * Kiválasztó billentyű előre megadott értékekre a beadási mezőkben és a kiválasztási listákon, amelyek ezzel a billentyű szimbólummal vannak jelölve. Egy mező aktiválása ill. deaktiválása: Többszöri kiválasztási gomb (több mező vagy egy sem is kiválasztható) Egyszeri kiválasztási gomb/opció (csak egy mező választható ki) = aktív = nem aktív = aktív = nem aktív Siemens AG 1997 All rights reserved SINUMERIK 840D/810D/FM-NC Kezelési utasítás (BA) - Kiadás: 08.99

37 Kezelői komponensek, kezelői eljárások 2.2 A kezelőtábla billentyűi 2 MMC MMC 103 Kurzor jobbra INSERT * Szerkesztő-billentyű / Undo-billentyű Átkapcsolás táblázatokban és beadási mezőkben a szerkesztői módusba (ebben az esetben a beadási mező betoldási módusban van) vagy UNDO-funkció a táblázati elemekre és beadási mezőkre (egy mezőnek a szerkesztő-billentyűvel történő elhagyásánál az érték nem kerül átvételre, hanem visszaállítódik az előző értékre = UNDO). Zsebszámológép-módus az MMC nél Sorvég billentyű Ezzel a billentyűvel a kurzor a beadási mezőkben (csak MMC 100.2) ill. a szerkesztőben a felnyitott oldal sorvégére mozdul el. A kurzor gyors ráállítása beadási mezők egybetartozó csoportjára. MMC 103: Tab-billentyű Kurzor le PAGE UP * Lapozás visszafelé Egy kijelzéssel visszafelé "lapozunk". A lapozás-billentyűvel azt a látható/kijelzett ablaktartományt görgetjük, amelyre a fókusz mutat. Az eltoló-oszlop azt mutatja, hogy a program / dokumentum /... melyik része került kiválasztásra. INPUT * Input-billentyű Egy szerkesztett érték átvétele Könyvtár megnyitása/lezárása Fájl megnyitása Siemens AG 1997 All rights reserved. SINUMERIK 840D/810D/FM-NC Kezelési utasítás (BA) - Kiadás:

38 2 Kezelői komponensek, kezelői eljárások A kezelőtábla billentyűi 2 MMC MMC 103 Járulékos billentyűk az OP032 és OP032S-nél Ctrl TAB * Tab-billentyű A Tab-billentyűt az MMC értékeli ki. Ctrl-billentyű A Ctrl-billentyűt az MMC nem értékeli ki Alt Alt-billentyű Az Alt-billentyűt az MMC nem értékeli ki. Járulékos billentyűk az OP032S-nél Az OP 032S-nél a következő járulékos billentyűk vannak: Alarm * Tartalék Program * Tool Offset * Járulékos billentyű kombinációk Shift-billentyű Az OP 032S-nél a következő járulékos billentyű kombinációk vannak: Billentyű kombinációk Kiadva { + } + * + ^ A dupla foglaltságú billentyűk átkapcsolására ill. a kisbetűkre átkapcsolásra. Del Törlés billentyű A paramétermező értékének törlése. A paramétermező üres marad. Siemens AG 1997 All rights reserved SINUMERIK 840D/810D/FM-NC Kezelési utasítás (BA) - Kiadás: 08.99

39 Kezelői komponensek, kezelői eljárások 2.3 Gépi vezérlőtáblák Gépi vezérlőtáblák Szabványos esztergagépek/marógépek A szerszámgépen az olyan akciók, mint például a tengelyek elmozgatása vagy program-indítás, csak egy gépi vezérlőtáblán keresztül oldhatók ki. A szerszámgép egy SIEMENS szabványos gépi vezérlőtáblával (megrendelési adat kiegészítés) vagy a szerszámgép gyártójának specifikus gépi vezérlőtáblájával szerelhető fel. Itt a SIEMENS 19''-os gépi vezérlőtábla kerül leírásra. Ha egy másik gépi vezérlőtábla kerül alkalmazásra, akkor kérjük a szerszámgép gyártójának kezelési utasítását figyelembe venni. A SIEMENS szabványos gépi vezérlőtábla az alábbi kezelőelemekkel van ellátva: Vész-ki billentyű 2 Üzemmódok (gépfunkciókkal) 3 Lépésmértékes menetel / inkremens 4 Programvezérlés 5 Gyorsmenet-átlapolásos iránybillentyű 6 Orsóvezérlés 7 Előtolás-vezérlés 8 Kulcsoskapcsoló Gépi vezérlõtábla esztergagépekre Gépi vezérlõtábla marógépekre Siemens AG 1997 All rights reserved. SINUMERIK 840D/810D/FM-NC Kezelési utasítás (BA) - Kiadás:

40 2 Kezelői komponensek, kezelői eljárások A gépi vezérlőtábla billentyűi A gépi vezérlőtábla billentyűi Vész-ki Vész-ki nyomógomb A piros nyomógombot veszélyes helyzetben működtessük akkor: 1. ha életveszély áll fenn, 2. ha annak a veszélye állana fenn, hogy a gép vagy a munkadarab megsérül. Általában a Vész-ki által az összes hajtás a lehető legnagyobb fékezési nyomatékkal vezetetten leállítódik. A vész-ki további vagy egyéb reakciói: Lásd a szerszámgép gyártójának leírásait! Üzemmódok és gépfunkciók A *-gal jelzett billentyűk az US elrendezés ábrázolásának felelnek meg. Ha egy "Üzemmód-billentyű"-t működtetünk, akkor a megfelelő üzemmód - ha az megengedett - felhívásra kerül, az összes többi üzemmód és funkció lekapcsolódik. A hatásos üzemmód a hozzátartozó LED világításával jelződik ki és igazolódik. JOG * Jog Jogging A gép hagyományos elmozgatása az alábbiak által: a tengelyek folyamatos elmozgatása az iránybillentyűkkel, a tengelyek inkrementális elmozgatása az iránybillentyűkkel, a kézikerékkel. Siemens AG 1997 All rights reserved SINUMERIK 840D/810D/FM-NC Kezelési utasítás (BA) - Kiadás: 08.99

41 Kezelői komponensek, kezelői eljárások 2.4 A gépi vezérlőtábla billentyűi 2 MDI * MDA Manual Data Automatic A gép vezérlése egy mondat vagy mondatok sorozatának feldolgozásával. A mondatok beadása a kezelőtáblán keresztül történik. AUTO * Automatika A gép vezérlése programok automatikus feldolgozásával. Inc-billentyűk Az Inc-funkciók az alábbi üzemmódokkal kapcsolatosan aktiválhatók: "Jog" üzemmód "MDA/Teach In" üzemmód VAR * Inc Var Incremental Feed variable Lépésmértékes menetel változó lépésmérték-távolsággal (lásd a Paraméter, Beállítási adat kezelési tartományt). Inc Incremental Feed Lépésmértékes menetel a fixen megadott 1, 10, 100, 1000, inkremens lépésmérték-távolsággal. Az inkremens-érték értékelése egy gépadattól függ. Gépfunkciók MDA TEACH IN * Teach In Programok előállítása a géppel dialógusban "MDA" üzemmódban. JOG JOG REPOS REF POINT * * Repos Vissza-pozícionálás Vissza-pozícionálás, a kontúrra történő újra rámenetel "Jog" üzemmódban. Ref Referenciapontra rámenetel Rámenetel a referenciapontra (Ref) "Jog" üzemmódban. Siemens AG 1997 All rights reserved. SINUMERIK 840D/810D/FM-NC Kezelési utasítás (BA) - Kiadás:

42 2 Kezelői komponensek, kezelői eljárások A gépi vezérlőtábla billentyűi Előtolás vezérlés Előtolás- / gyorsmenet-override (Előtoláskorrekciókapcsoló) Szabályozási tartomány: A programozott előtolás 0% %-a. Gyorsmenetben a 100%-érték nem kerül túllépésre. Beállítások: 0%, 1%, 2%, 4%, 6%, 8%, 10%, 20%, 30%, 40%, 50%, 60%, 70%, 75%, 80%, 85%, 90%, 95%, 100%, 105%, 110%, 115%, 120% FEED STOP * Előtolás állj Ha az "Előtolás-állj" billentyűt működtetjük: akkor a futó program megmunkálása leállítódik, a tengely-hajtások vezetetten megállítódnak, a hozzátartozó LED világít akkor, ha a vezérlés az Előtolás-állj-t elismerte. A fejrészen (csatornaállapot-kijelző) FST (=Feed Stop) jelenik meg Példa: "MDA" üzemmódban feldolgozás alatt egy hiba került felismerésre. Egy szerszámcserét kell végrehajtani. FEED START * Előtolás indítás Ha az "Előtolás-indítás" billentyűt működtetjük: akkor a munkadarabprogram az aktuális mondatban folytatódik, az előtolás a program által megadott értékre felfut, a hozzátartozó LED világít akkor, ha a vezérlés az Előtolás-indítást elismerte. Tengelybillentyűk (esztergagépekre): +X +C +Z -X -C -Z A kiválasztott tengelyt (X... Z) pozitív irányba elmozgatjuk. A kiválasztott tengelyt (X... Z) negatív irányba elmozgatjuk. Tengelybillentyűk (marógépekre): X... 9 A tengely kiválasztása (X... 9) elmozdításra, pozitív irányban a "+" billentyűvel ill. Siemens AG 1997 All rights reserved SINUMERIK 840D/810D/FM-NC Kezelési utasítás (BA) - Kiadás: 08.99

43 Kezelői komponensek, kezelői eljárások 2.4 A gépi vezérlőtábla billentyűi 2 negatív irányban a " " billentyűvel. RAPID * Gyorsmenet átlapolás Ha ezt a billentyűt a fentebb leírt billentyűk egyikével együtt működtetjük, akkor a tengely gyorsmenetben mozgatódik el. Gépgyártó A megadott lépésértékek és a szabályozási tartomány a szabványgépekre érvényesek. A lépésértéket és a szabályozási tartományt a szerszámgép gyártója alkalmazó-specifikusan megváltoztathatja! Az előtolás- / gyorsmenet-sebesség és az előtolás-korrekcióállások értékei (ha az előtolás-korrekciókapcsoló gyorsmenetre is hatásos) a gépadatban kerülnek meghatározásra (lásd a szerszámgép gyártójának adatait). WCS MCS * GKR/MKR A gép kezelési tartományában az GKR ill. MKR softkey-vel átkapcsolhatunk a gép- és a szerszám-koordinátarendszer között. Siemens AG 1997 All rights reserved. SINUMERIK 840D/810D/FM-NC Kezelési utasítás (BA) - Kiadás:

44 2 Kezelői komponensek, kezelői eljárások A gépi vezérlőtábla billentyűi Orsó vezérlés Orsó override (Orsófordulatszám-korrekciókapcsoló) Az ugrató-állásos forgókapcsoló lehetővé teszi azt, hogy az "S programozott orsófordulatszámot (100%-nak felel meg) lecsökkenthessük vagy megnöveljük. Az "S" beállított orsófordulatszám abszolút értékként és százalékban az "Orsók ábrában a képernyőn kijelzésre kerül (függőleges softkey az alapképben). Szabályozási tartomány: A programozott orsófordulatszám 50% %-a Lépésmérték: 5% ugrató-állástól ugrató-állásig SPINDLE STOP * Orsó-állj Ha az "Orsó-állj" billentyűt működtetjük: akkor az orsófordulatszám megállásig lecsökken, a hozzátartozó LED világít, mihelyst "Orsó-állj". Példa: egy szerszámcsere elvégzésére, S-, T-, H-, M-funkcióknak a beállítás alatti beadására. SPINDLE START * Orsó-indulj Ha az "Orsó-indulj" billentyűt működtetjük: akkor az orsófordulatszám felfut a programban megadott értékre, a hozzátartozó LED világít, ha "Orsó-indulj" a vezérlés által elfogadva. OP032S SPINDLE LEFT SPINDLE RIGHT * * Nyomja meg az "Orsó forgás balra" ill. az "Orsó forgás jobbra" billentyűt. Az orsó elindul. Siemens AG 1997 All rights reserved SINUMERIK 840D/810D/FM-NC Kezelési utasítás (BA) - Kiadás: 08.99

45 Kezelői komponensek, kezelői eljárások 2.4 A gépi vezérlőtábla billentyűi 2 SPINDLE DEC. SPINDLE INC. * * Nyomja meg az "Orsó -" ill. "Orsó +" billentyűket a programozott orsó fordulatszám "S" (100%) csökkentésére ill. növelésére, "100%" billentyűt a programozott orsó fordulatszám beállítására. 100% Gépgyártó A megadott lépésmérték és a szabályozási tartomány a szabványos gépadatokra (MD) érvényes. Ezeket a szerszámgép gyártója alkalmazó-specifikusan megváltoztathatja! A gépadaton ill. a beállítási adaton keresztül a max. orsófordulatszám és az orsófordulatszám-korrekcióállás értékei (lásd a szerszámgép gyártójának adatait) kerülnek meghatározásra Kulcsoskapcsoló SIEMENS- Kulcsoskapcsoló Gépgyártó A SINUMERIK 840D, 810D ill. SINUMERIK FM/NC kulcsoskapcsolójának 4 állása van, amelyekhez a védőfokozat van hozzárendelve. A kulcsállásokat a gépgyártó vagy a vég-alkalmazó funkciókkal foglalhatja el. Ezen túlmenően a kezelőtábla-gépadatok segítségével be lehet alkalmazó-orientáltan a programokhoz, adatokhoz és a funkciókhoz való hozzáférést állítani. A kulcsoskapcsolóhoz három különböző színű kulcs tartozik, amelyek a megadott helyzetben kihúzhatók: Kapcsolóállások Siemens AG 1997 All rights reserved. SINUMERIK 840D/810D/FM-NC Kezelési utasítás (BA) - Kiadás:

46 2 Kezelői komponensek, kezelői eljárások A gépi vezérlőtábla billentyűi 2 0 állás nincs kulcs védettségi fokozat 7 1 állás kulcs 1 fekete védettségi fokozat 6 2 állás kulcs 1 zöld védettségi fokozat 5 3 állás kulcs 1 piros védettségi fokozat 4 alacsony hozzáférési jog növekvő hozzáférési jogok legmagasabb hozzáférési jog A hozzáférési jog váltása A hozzáférési jog váltása (pl. a kulcsoskapcsoló-állás megváltoztatásával) az aktuális kijelzésre nem vezet automatikusan egy új képfelépítéshez, hanem csak a következő képfelépítésnél (pl. egy könyvtár zárása és megnyitása). Egy funkció kivitelezésénél az aktuálisan érvényes hozzáférési jogok ellenőrzésre kerülnek. Ha a PLC Stop-állapotban van, akkor a gépi vezérlőtábla bemeneti képe nem kerül lekérdezésre. Ezzel a kulcsoskapcsoló-állások felfutásnál nem értékelődnek ki. Jelszavak A hozzáférési jog beállítására kiegészítőleg még lehetőség van arra, hogy az "Üzembehelyezés kezelési tartományban három jelszót adhassunk be. Beállított jelszónál a kulcsoskapcsoló-állások nem relevánsak. /IAD/, Üzembehelyezési utasítás 840D ill. /IAC/, Üzembehelyezési utasítás 810D Program-vezérlés START * NC-Start Ha az "NC-Start" billentyűt működtetjük, akkor a kiválasztott munkadarabprogram, amely munkadarabprogram-neve a fejtartományban van kijelezve, az aktuális mondatdal megindul és a hozzátartozó LED világít. Siemens AG 1997 All rights reserved SINUMERIK 840D/810D/FM-NC Kezelési utasítás (BA) - Kiadás: 08.99

47 Kezelői komponensek, kezelői eljárások 2.4 A gépi vezérlőtábla billentyűi 2 STOP * NC-Stop Ha az "NC-Stop" billentyűt működtetjük, akkor a futó munkadarabprogram megáll és az ahhoz tartozó LED világít. Azután a megmunkálás NC-Start-tal folytatható. SINGLE BLOCK * Egyes mondat Ez a funkció lehetőséget ad arra, hogy egy munkadarabprogramot mondatról mondatra feldolgozhassunk. Az egyedi mondat funkció az "Automatika" és "MDA" üzemmódban aktiválható. Ha az egyedi mondat aktivált, akkor a hozzátartozó LED a gépi vezérlőtáblán világít. Ha az egyedi mondatos megmunkálás hatásos, akkor a képernyőn (a csatornaállapot-kijelző sorában) SBL 1, SBL 2 vagy SBL3 (állj ciklusban, a SW 5-től) kerül kijelzésre, (megszakítási állapotban) a csatornaüzem-jelentés sorában az "Állj: Egyes mondatban a mondat befejezve" szöveg kerül kijelzésre. a munkadarabprogram aktuális mondata csak azután kerül feldolgozásra, miután az "NC-Start" billentyűt működtettük, a megmunkálás egy mondat feldolgozása után megáll, a következő mondat az "NC-Start" ismételt működtetésével feldolgozható. A funkció kiválasztását az Egyes mondat billentyű ismételt működtetése megszünteti. A funkció a "Gép kezelési tartományában a "Program befolyásolás alatti beállítástól függ. RESET * Reset (visszaállítás) Ha a "Reset" billentyűt működtetjük, akkor: az aktuális munkadarabprogram megmunkálása megszakítódik. az ellenőrzés jelentései törlődnek (a POWER ON-t, az NC-Start-ot és a vészjelzést nyugtázó vészjelzéseken kívül). a csatorna "Reset" állapotba kerül, azaz - az NC vezérlés a géppel szinkronban marad, - a vezérlés alaphelyzetben van és kész az új programfutásra. (lásd az /FB/, 1 fejezet, BAG működési leírás, Csatorna programüzem) Siemens AG 1997 All rights reserved. SINUMERIK 840D/810D/FM-NC Kezelési utasítás (BA) - Kiadás:
