1 Felhasználói Kézikönyv 300Mbps vezeték nélküli, N típusú, AP / Ismétlő / Router kliens WF2419 V

2 Minősítés FCC CE FCC Nyilatkozat A készülék a tesztelés alapján megfelel az FCC-szabályok 15. pontjában ismertetett, B osztályú digitális eszközökre vonatkozó határértéknek. A határértékeket úgy állapították meg, hogy azok lakóterületen történő használatkor is ésszerű védelmet nyújtsanak az ártalmas interferencia ellen. A berendezés rádiófrekvenciás energiát gerjeszt, használ és sugározhat, és amennyiben nem a gyártó útmutatásai alapján telepítik és használják, interferenciát okozhat a televízió- és rádiójelek vételében. Arra azonban nincs garancia, hogy bizonyos esetekben nem lép fel interferencia. Ha a készülék zavart okoz a rádió-távközlési szolgáltatásokban (ez megállapítható a készülék ki- és bekapcsolásával), az alábbi intézkedésekkel próbálhatja kiküszöbölni az interferenciát: - A vevőantenna átirányításával. - A számítógép távolabbra helyezésével a vevőkészüléktől. - A számítógép más aljzatba csatlakoztatásával úgy, hogy azt a vevőkészüléktől eltérő áramköri ág táplálja. - Szükség esetén forduljon további tanácsért a forgalmazóhoz, esetleg egy tapasztalt rádió- vagy televízió-szerelőhöz. Az FCC rendelkezéseinek megfelelően, a gyártó kifejezett jóváhagyása hiányában az eszközön végzett mindennemű változtatás vagy módosítás semmissé teheti a készülék működtetési jogát. (Például- kizárólag árnyékolt kábeleket használjon, ha készüléket számítógéphez, vagy egyéb perifériához csatlakoztatja) FCC Sugárterhelési nyilatkozat Az eszköz megfelel, az FCC rádiófrekvenciás sugárterhelési határérték szabványnak, nem ellenőrzött környezetben. Az eszközt nem szabad együtt elhelyezni vagy működtetni együtt más antennával vagy adóval. Az eszköz megfelel az FCC-szabályok 15. pontjában foglaltaknak A működésre a következő két feltétel vonatkozik: (1) Az eszköz nem okozhat káros interferenciát, és (2) Az eszköznek tolerálnia kell az eszközt érő bármilyen interferenciát, beleértve azt az interferenciát is, amely nemkívánatos működést okozhat. Figyelem! A gyártó nem vállalja a felelősséget, a készülék jogosulatlan módosításából eredő rádió, vagy TV interferencia miatt. működtetési jogát. Az ilyen változtatások vagy módosítások semmissé tehetik a készülék 1

3 A csomag tartalma A csomag, az alábbi eszközöket tartalmazza: 300Mbps vezeték nélküli, N AP / Ismétlő / Router kliens Gyors üzembe helyezési útmutató Tápfeszültség adapter CD-Rom Ethernet kábel Ellenőrizze, hogy a csomag valóban tartalmazza-e a fenti eszközöket. Amennyiben bármelyik eszköz hiányzik, vagy sérült, lépjen kapcsolatba a forgalmazóval. Márkavédelmi, és Szerzői jogi nyilatkozat 2011 Netis Corporation. Minden jog fenntartva. A logó, a Netis Corporation tulajdona. A dokumentáció a Delton KFT. szellemi tulajdona, ezért annak változtatása jogi következményeket vonhat maga után. A fordításból, illetve a nyomdai kivitelezéséből származó hibákért felelősséget nem vállalunk. A leírás és a termék változtatásának jogát a forgalmazó és a gyártó fenntartja. Műszaki segítség Normál díjas telefonszám: 06/ support@delton.hu 2

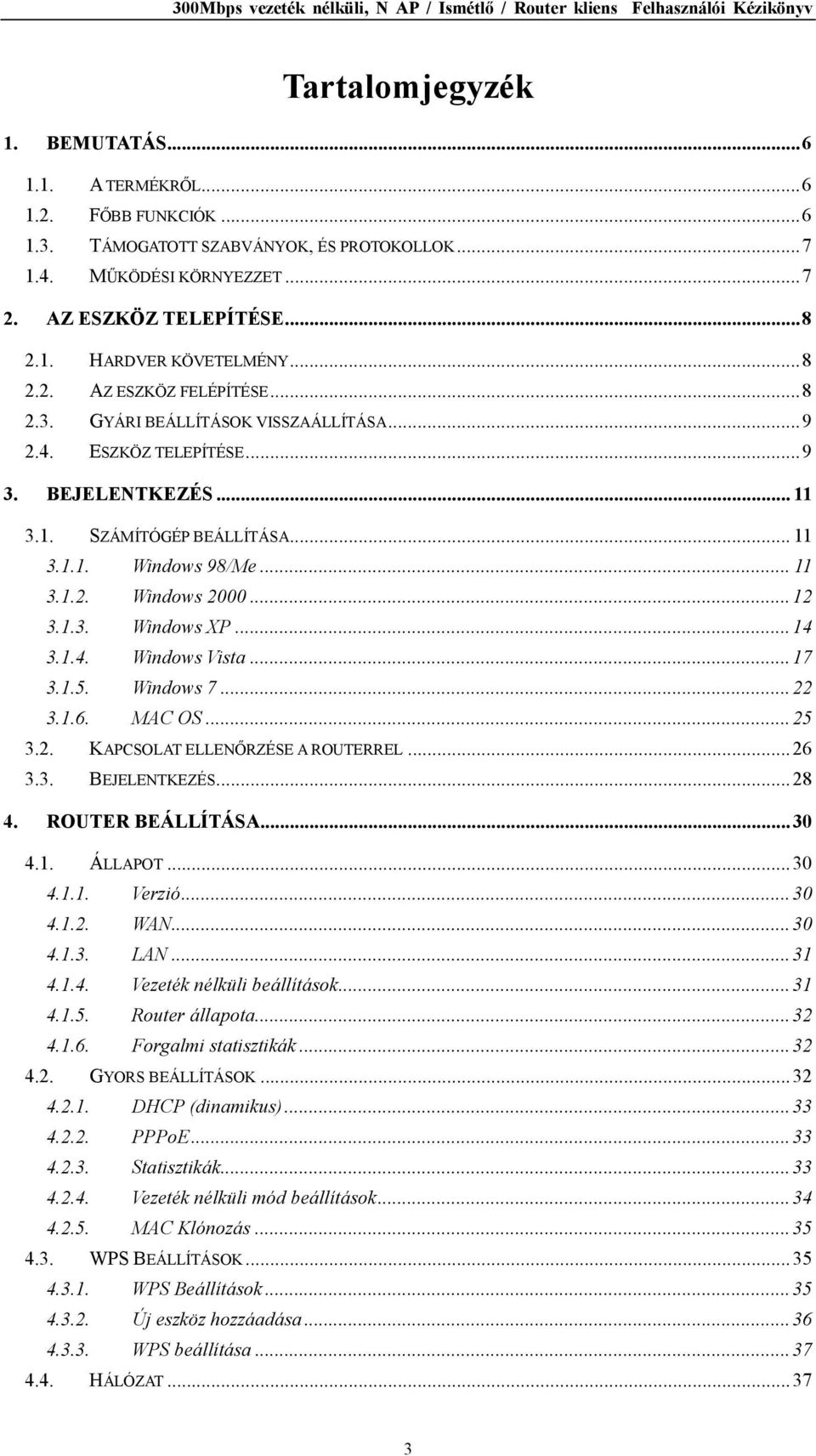

4 Tartalomjegyzék 1. BEMUTATÁS A TERMÉKRŐL FŐBB FUNKCIÓK TÁMOGATOTT SZABVÁNYOK, ÉS PROTOKOLLOK MŰKÖDÉSI KÖRNYEZZET AZ ESZKÖZ TELEPÍTÉSE HARDVER KÖVETELMÉNY AZ ESZKÖZ FELÉPÍTÉSE GYÁRI BEÁLLÍTÁSOK VISSZAÁLLÍTÁSA ESZKÖZ TELEPÍTÉSE BEJELENTKEZÉS SZÁMÍTÓGÉP BEÁLLÍTÁSA Windows 98/Me Windows Windows XP Windows Vista Windows MAC OS KAPCSOLAT ELLENŐRZÉSE A ROUTERREL BEJELENTKEZÉS ROUTER BEÁLLÍTÁSA ÁLLAPOT Verzió WAN LAN Vezeték nélküli beállítások Router állapota Forgalmi statisztikák GYORS BEÁLLÍTÁSOK DHCP (dinamikus) PPPoE Statisztikák Vezeték nélküli mód beállítások MAC Klónozás WPS BEÁLLÍTÁSOK WPS Beállítások Új eszköz hozzáadása WPS beállítása HÁLÓZAT

5 WAN Vezetékes hozzáférés Vezeték nélküli hozzáférés LAN MAC Klónozás Port beállítások IGMP Proxy VEZETÉK NÉLKÜLI BEÁLLÍTÁSOK Vezeték nélküli beállítások Vezeték nélküli biztonság Megjegyzés WEP WPA-PSK WPA2-PSK WPA/WPA2-PSK Vezeték nélküli MAC szűrés WDS beállítások Haladó vezeték nélküli beállítások Vezeték nélküli statisztika Több hozzáférési pont beállítása DHCP DHCP beállítások DHCP Kliens lista Cím foglalása ÁTIRÁNYÍTÁS Virtuális szerverek Port beállítások DMZ UPnP Privát FTP port BIZTONSÁG Biztonsági beállítások IP cím szűrés MAC szűrés Domain szűrés STATIKUS ÚTVÁLASZTÁS QOS BEÁLLÍTÁSOK DYNAMIC DNS RENDSZER BEÁLLÍTÁSOK Firmware Idő beállítások Jelszó WOL Naplók

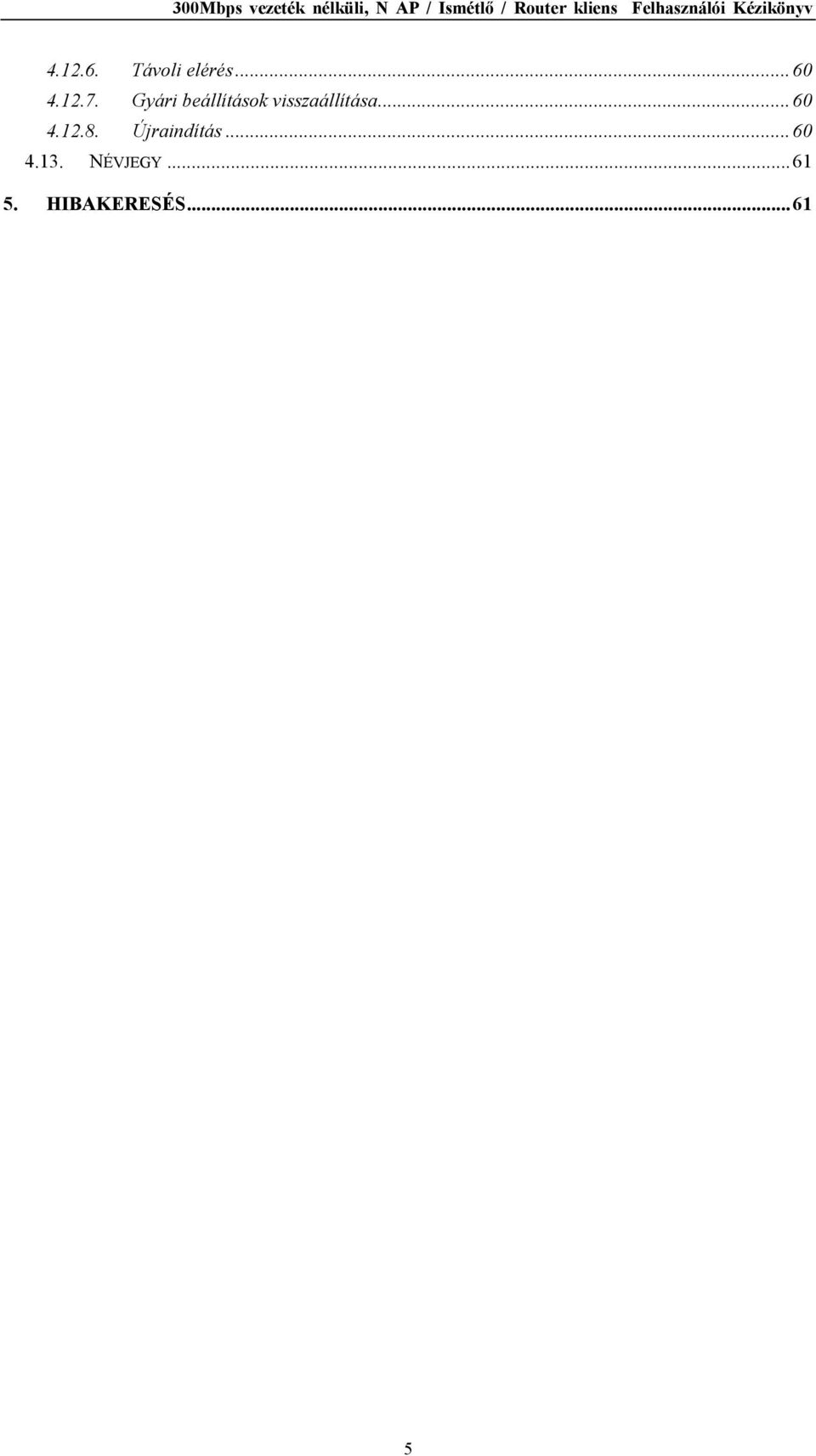

6 Távoli elérés Gyári beállítások visszaállítása Újraindítás NÉVJEGY HIBAKERESÉS

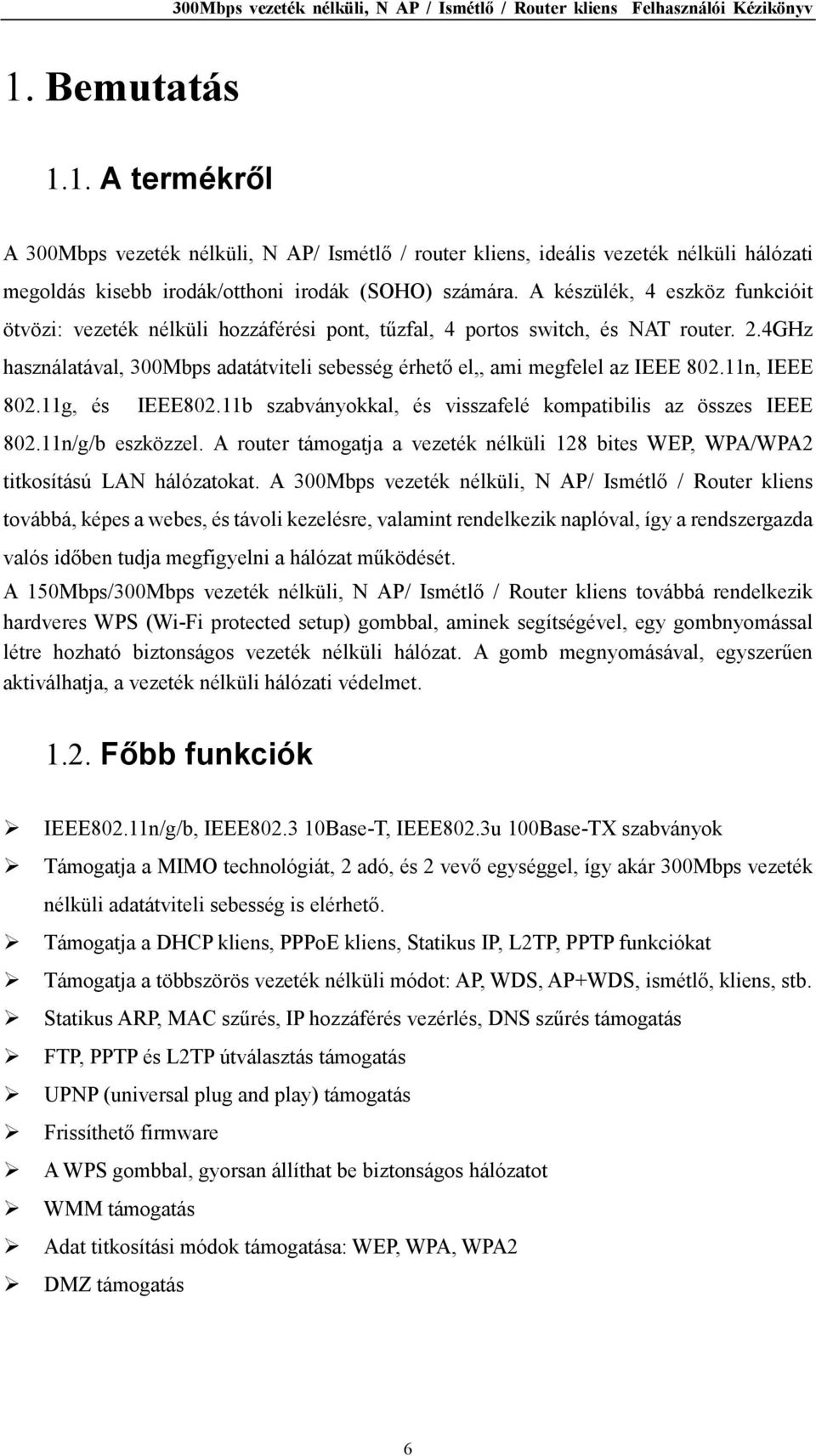

7 1. Bemutatás 1.1. A termékről A 300Mbps vezeték nélküli, N AP/ Ismétlő / router kliens, ideális vezeték nélküli hálózati megoldás kisebb irodák/otthoni irodák (SOHO) számára. A készülék, 4 eszköz funkcióit ötvözi: vezeték nélküli hozzáférési pont, tűzfal, 4 portos switch, és NAT router. 2.4GHz használatával, 300Mbps adatátviteli sebesség érhető el,, ami megfelel az IEEE n, IEEE g, és IEEE802.11b szabványokkal, és visszafelé kompatibilis az összes IEEE n/g/b eszközzel. A router támogatja a vezeték nélküli 128 bites WEP, WPA/WPA2 titkosítású LAN hálózatokat. A 300Mbps vezeték nélküli, N AP/ Ismétlő / Router kliens továbbá, képes a webes, és távoli kezelésre, valamint rendelkezik naplóval, így a rendszergazda valós időben tudja megfigyelni a hálózat működését. A 150Mbps/300Mbps vezeték nélküli, N AP/ Ismétlő / Router kliens továbbá rendelkezik hardveres WPS (Wi-Fi protected setup) gombbal, aminek segítségével, egy gombnyomással létre hozható biztonságos vezeték nélküli hálózat. A gomb megnyomásával, egyszerűen aktiválhatja, a vezeték nélküli hálózati védelmet Főbb funkciók IEEE802.11n/g/b, IEEE Base-T, IEEE802.3u 100Base-TX szabványok Támogatja a MIMO technológiát, 2 adó, és 2 vevő egységgel, így akár 300Mbps vezeték nélküli adatátviteli sebesség is elérhető. Támogatja a DHCP kliens, PPPoE kliens, Statikus IP, L2TP, PPTP funkciókat Támogatja a többszörös vezeték nélküli módot: AP, WDS, AP+WDS, ismétlő, kliens, stb. Statikus ARP, MAC szűrés, IP hozzáférés vezérlés, DNS szűrés támogatás FTP, PPTP és L2TP útválasztás támogatás UPNP (universal plug and play) támogatás Frissíthető firmware A WPS gombbal, gyorsan állíthat be biztonságos hálózatot WMM támogatás Adat titkosítási módok támogatása: WEP, WPA, WPA2 DMZ támogatás 6

8 1.3. Támogatott szabványok, és protokollok IEEE b/g/n IEEE e IEEE h IEEE k IEEE i IEEE Base-T IEEE 802.3u 100Base-TX 1.4. Működési környezet Hőmérséklet C (működési) C (tárolási) Páratartalom 10% - 90 % nem kicsapódó (működési) 5% - 90% nem kicsapódó (tárolási) Tápfeszültség 9VDC 7

9 2. Az eszköz telepítése 2.1. Hardver követelmény Minimális rendszer konfiguráció: Szélessávú (DSL/Kábel) modemes szolgáltatás, és ethernet port n b/g/n vezeték nélküli, vagy ethernet adapter, és kábel minden számítógéphez Internet Explorer 5.0, Firefox 2.0, Safari 1.4 vagy újabb 2.2. Az eszköz felépítése Előlap SYS WPS WAN LAN1 LAN2 LAN3 LAN4 2 ábra-1 LED PWR WPS SYS WAN Világít Nem világít Lassan villog Nem világít Világít, vagy nem világít Villog Világít Villog Nem világít Funkció Bekapcsolt állapot Kikapcsolt állapot A WPS aktív A WPS inaktív Nem normális Normális WAN kapcsolat normális Adatforgalom WAN kapcsolat nem normális 8

10 Világít LAN Villog Nem világít Hátsó burkolat LAN kapcsolat normális Adatforgalom LAN kapcsolat nem normális LAN4 LAN3 LAN2 LAN1 WAN WPS Default PWR 2 ábra-2 Leírás Funkció Csatlakoztassa a tápkábelt hálózati áramforráshoz. Csak a PWR mellékelt tápfeszültség adaptert használja, ellenkező esetben a készülék károsodhat. SYS A rendszer normális, vagy helytelen működése Alapértelmezett Gyári beállítások visszaállítása WPS WPS titkosítás gomb WAN Internet hozzáférés LAN Csatlakozás számítógép NIC vagy ethernet eszközhöz 2.3. Gyári beállítások visszaállítása Ha a router bármikor lefagy, egy beállítás módosításakor, vagy elfelejtette a megadott IP címet, és nem tudja elérni a webes kezelőfelületet, vagy bármi egyéb probléma lép fel, akkor szükség lehet az eszköz újraindítására. A gyári beállítások visszaállításához, nyomja meg a hátsó burkolaton található nyomógombot. A készülék bekapcsolt állapotában, nyomja meg, és tartsa lenyomva a gombot néhány másodpercig (2-6mp.) egy ceruzával, majd engedje fel azt. Ekkor a beállítások visszaállnak a gyári alapértelmezett értékekre. A gyári beállításokat, a webes kezelőfelület segítségével is vissza tudja állítani. Nyissa meg a System management - Restore menüt, majd kattintson a Restore gombra Eszköz telepítése A 300Mbps vezeték nélküli, N típusú AP/ Ismétlő/ Router kliens eszközt a webes kezelőfelület segítségével állíthatja be 9

11 Vezetékes hálózati adapter Internet Adapter 2 ábra-3 Csatlakoztassa az ethernet kábel egyik végét, a számítógép ethernet portjához, a másik végét pedig, a router LAN portjához. Csatlakoztasson egy másik kábelt a kábel/dsl modemhez, a másik végét, pedig a router WAN portjához. Csatlakoztassa a tápkábelt a router hátsó burkolatán található csatlakozóba, és a hálózati tápfeszültséghez. LAN4 LAN3 LAN2 LAN1 WAN WPS Default PWR Notebook vezeték nélküli hálózati kártyával 10

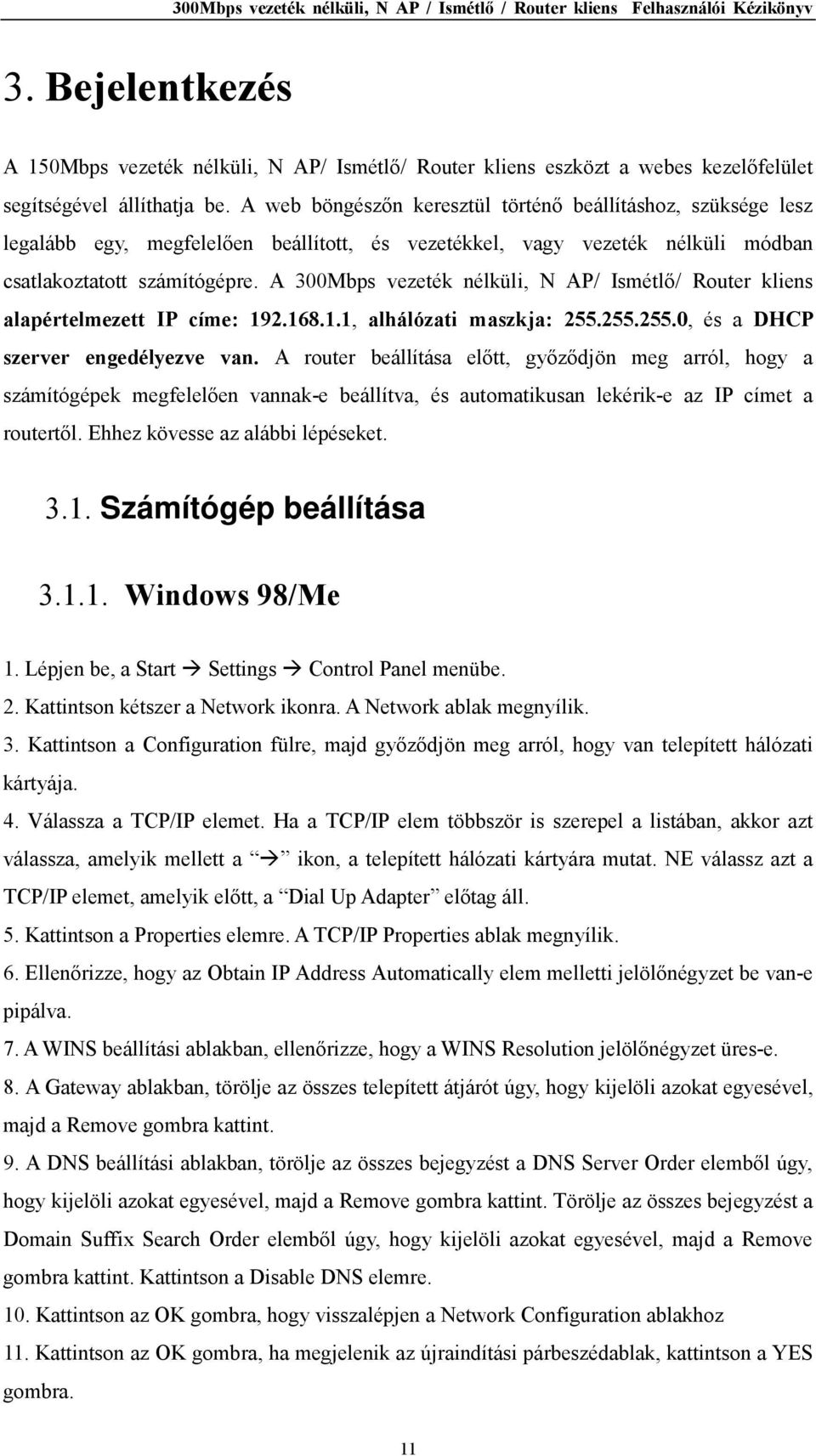

12 3. Bejelentkezés A 150Mbps vezeték nélküli, N AP/ Ismétlő/ Router kliens eszközt a webes kezelőfelület segítségével állíthatja be. A web böngészőn keresztül történő beállításhoz, szüksége lesz legalább egy, megfelelően beállított, és vezetékkel, vagy vezeték nélküli módban csatlakoztatott számítógépre. A 300Mbps vezeték nélküli, N AP/ Ismétlő/ Router kliens alapértelmezett IP címe: , alhálózati maszkja: , és a DHCP szerver engedélyezve van. A router beállítása előtt, győződjön meg arról, hogy a számítógépek megfelelően vannak-e beállítva, és automatikusan lekérik-e az IP címet a routertől. Ehhez kövesse az alábbi lépéseket Számítógép beállítása Windows 98/Me 1. Lépjen be, a Start Settings Control Panel menübe. 2. Kattintson kétszer a Network ikonra. A Network ablak megnyílik. 3. Kattintson a Configuration fülre, majd győződjön meg arról, hogy van telepített hálózati kártyája. 4. Válassza a TCP/IP elemet. Ha a TCP/IP elem többször is szerepel a listában, akkor azt válassza, amelyik mellett a ikon, a telepített hálózati kártyára mutat. NE válassz azt a TCP/IP elemet, amelyik előtt, a Dial Up Adapter előtag áll. 5. Kattintson a Properties elemre. A TCP/IP Properties ablak megnyílik. 6. Ellenőrizze, hogy az Obtain IP Address Automatically elem melletti jelölőnégyzet be van-e pipálva. 7. A WINS beállítási ablakban, ellenőrizze, hogy a WINS Resolution jelölőnégyzet üres-e. 8. A Gateway ablakban, törölje az összes telepített átjárót úgy, hogy kijelöli azokat egyesével, majd a Remove gombra kattint. 9. A DNS beállítási ablakban, törölje az összes bejegyzést a DNS Server Order elemből úgy, hogy kijelöli azokat egyesével, majd a Remove gombra kattint. Törölje az összes bejegyzést a Domain Suffix Search Order elemből úgy, hogy kijelöli azokat egyesével, majd a Remove gombra kattint. Kattintson a Disable DNS elemre. 10. Kattintson az OK gombra, hogy visszalépjen a Network Configuration ablakhoz 11. Kattintson az OK gombra, ha megjelenik az újraindítási párbeszédablak, kattintson a YES gombra. 11

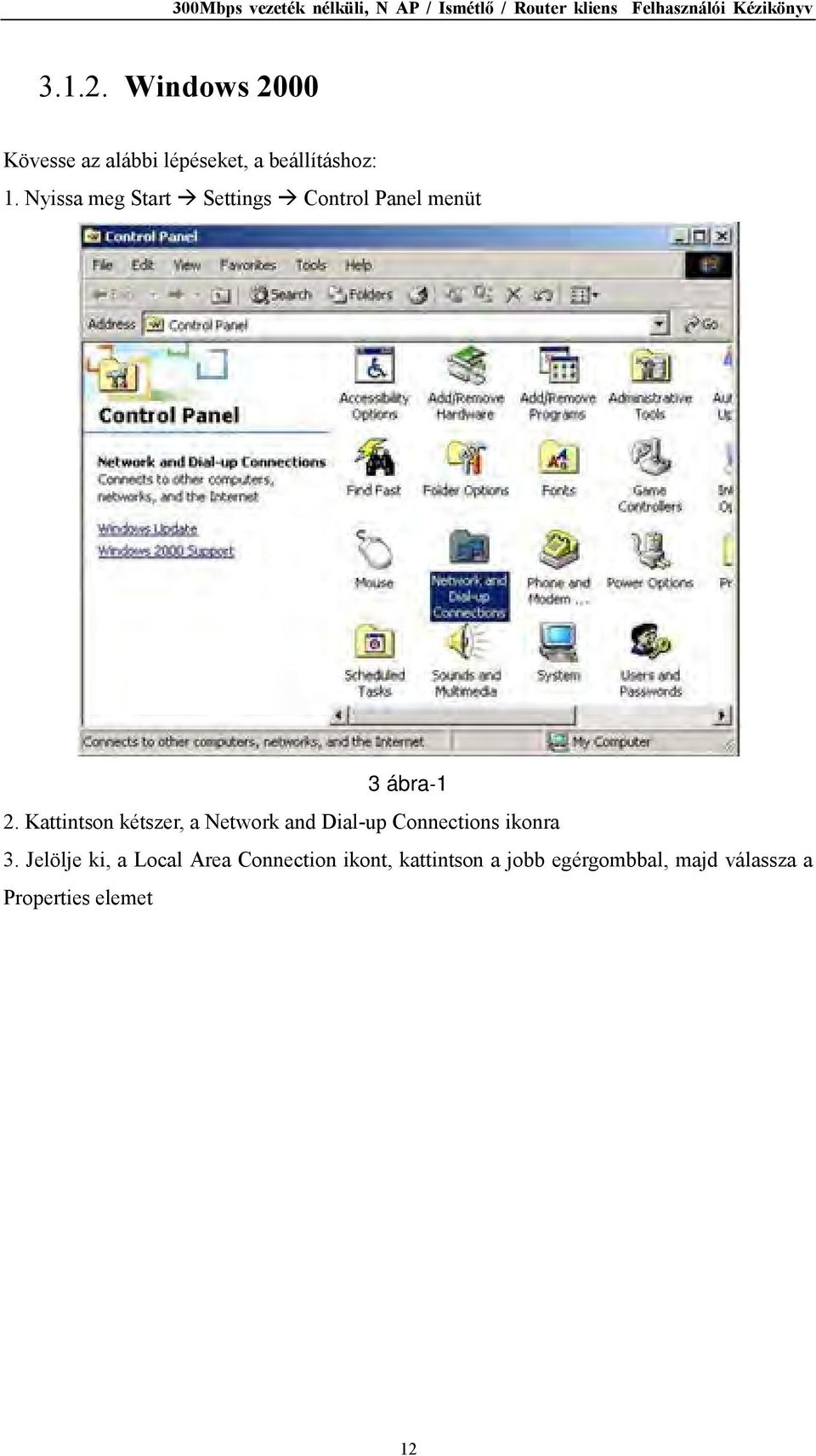

13 Windows 2000 Kövesse az alábbi lépéseket, a beállításhoz: 1. Nyissa meg Start Settings Control Panel menüt 3 ábra-1 2. Kattintson kétszer, a Network and Dial-up Connections ikonra 3. Jelölje ki, a Local Area Connection ikont, kattintson a jobb egérgombbal, majd válassza a Properties elemet 12

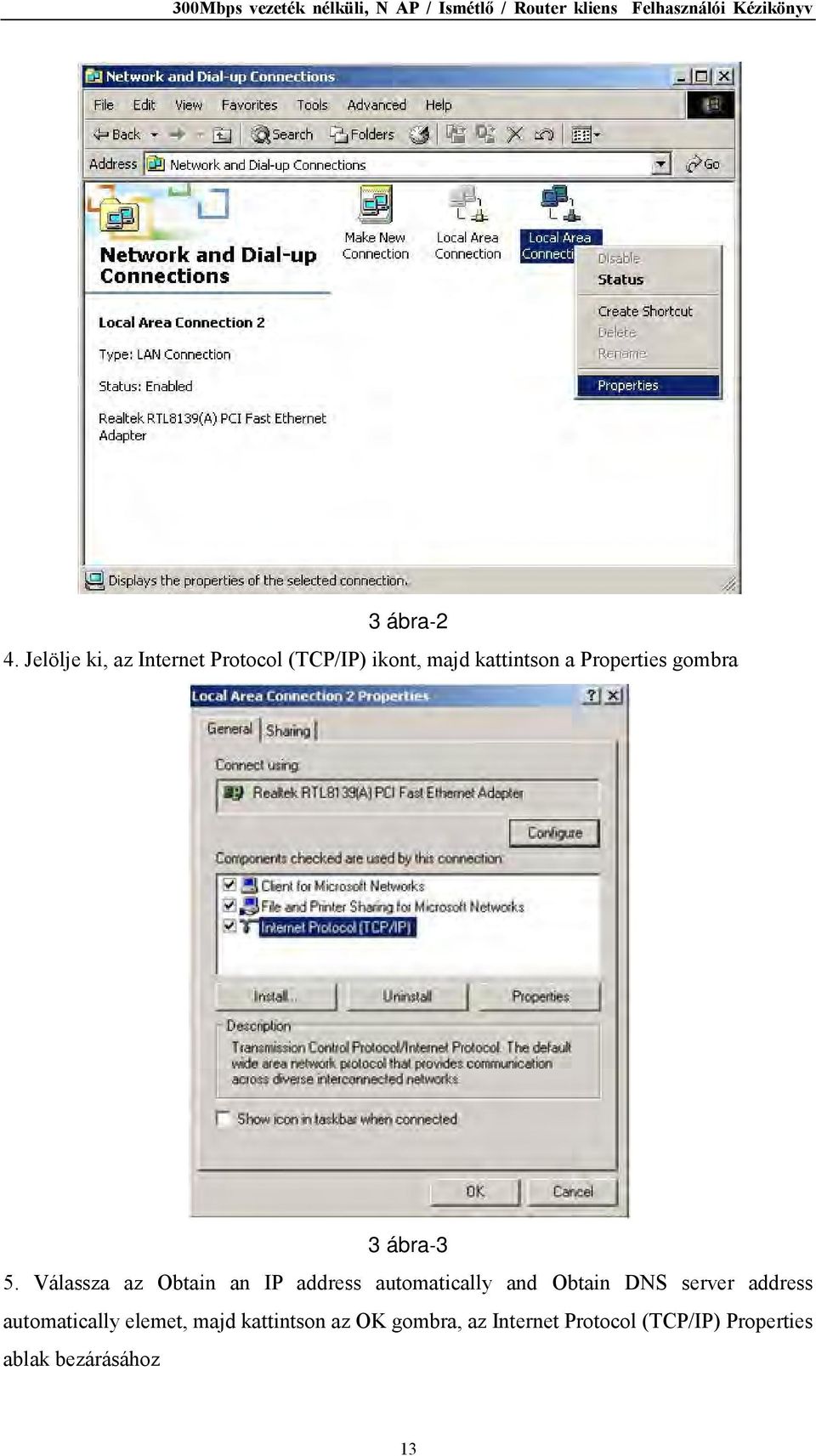

14 3 ábra-2 4. Jelölje ki, az Internet Protocol (TCP/IP) ikont, majd kattintson a Properties gombra 3 ábra-3 5. Válassza az Obtain an IP address automatically and Obtain DNS server address automatically elemet, majd kattintson az OK gombra, az Internet Protocol (TCP/IP) Properties ablak bezárásához 13

15 3 ábra-4 6. Kattintson az OK gombra, a Local Area Connection Properties ablak bezárásához 3 ábra Windows XP Kövesse az alábbi lépéseket, a beállításhoz: 1. Nyissa meg Start Settings Control Panel menüt 14

16 2. Kattintson a Network and Internet Connections menüre 3. Kattintson a Network Connections menüre 3 ábra-6 3 ábra-7 4. Jelölje ki, a Local Area Connection ikont, kattintson a jobb egérgombbal, majd válassza a Properties elemet 15

17 3 ábra-8 5. Jelölje ki, az Internet Protocol (TCP/IP) ikont, majd kattintson a Properties gombra 3 ábra-9 6. Válassza az Obtain an IP address automatically and Obtain DNS server address automatically elemet, majd kattintson az OK gombra, az Internet Protocol (TCP/IP) Properties ablak bezárásához 16

18 3 ábra Kattintson az OK gombra, a Local Area Connection Properties ablak bezárásához 3 ábra Windows Vista Kövesse az alábbi lépéseket, a beállításhoz: 1. Nyissa meg Start Settings Control Panel menüt 17

19 2. Kattintson a Network and Sharing Center menüre 3 ábra Kattintson a Manage Network Connections menüre 3 ábra Jelölje ki, a Local Area Connection ikont, kattintson a jobb egérgombbal, majd válassza a Properties elemet 18

20 3 ábra Jelölje ki, az Internet Protocol Version 4 (TCP/IP) elemet, majd kattintson a Properties gombra 19

21 3 ábra Válassza az Obtain an IP address automatically and Obtain DNS server address automatically elemet, majd kattintson az OK gombra, az Internet Protocol (TCP/IP) Properties ablak bezárásához 20

22 3 ábra Kattintson az OK gombra, a Local Area Connection Properties ablak bezárásához 21

23 3 ábra Windows 7 1. Kövesse az alábbi lépéseket, a beállításhoz: 2. Nyissa meg a Start Control Panel Network and Internet útvonalat. 3. Nyissa meg a Network and Sharing Center Change adapter settings menüt. 4. Jelölje ki a Local Area Connection ikont, kattintson rá jobb egérgombbal, majd kattintson a Properties elemre. Jelölje ki az Internet Protocol version 4 (TCP/IPv4) elemet. 22

24 3-18 ábra 3-19 ábra 5. Válassza az Obtain an IP address automatically and Obtain DNS server address automatically elemeket, majd nyomja meg az OK gombot az ablak bezárásához. 23

25 3-20 ábra 6. Kattintson az OK gombra, a Local Area Connection Properties ablak bezárásához. 24

26 MAC OS Kövesse az alábbi lépéseket, a beállításhoz: 1. Nyssa meg a Start System preference Settings Network útvonalat ábra 2. Kattintson a Network gombra, majd válassza a Use DHCP elemet a beállítási sávon; a rendszer automatikusan lekéri az IP címet. 25

27 3-22 ábra Kattintson az Apply gombra, a beállítások mentéséhez, és az ablak bezárásához Kapcsolat ellenőrzése a routerrel A TCP/IP protokoll beállítása után, ellenőrizze a ping paranccsal, hogy a számítógép megfelelően kommunikál-e a routerrel. A ping parancs végrehajtásához, nyissa meg a DOS ablakot, majd pingesse meg a 150Mbps vezeték nélküli, N AP/ Ismétlő/ Router kliens IP címét, a DOS ablakban: Windows 98/Me esetén: Start -> Run. Írja be a "command" parancsot, majd kattintson az OK gombra. Windows 2000/XP esetén: Start -> Run. Írja be a cmd parancsot, majd kattintson az OK gombra. Windows Vista/7 esetén: Start Írja be a cmd parancsot, majd ha a keresési listában megjelenik a cmd, nyomja meg az enter gombot. MAC OS esetén A rendszer automatikusan elvégzi a folyamatot. A DOS ablakban, írja be a következő parancsot: A parancssorban, az alábbihoz hasonló szöveg kell megjelenjen: 26

28 C:\Documents and Settings\admin>ping pingelése - 32 bájtnyi adattal Válasz : bájt=32 idő<10 ezredmp. TTL=64 Válasz : bájt=32 idő<10 ezredmp. TTL=64 Válasz : bájt=32 idő<10 ezredmp. TTL=64 Válasz : bájt=32 idő<10 ezredmp. TTL= ping statisztikája: Csomagok: Küldött= 4, Fogadott= 4, Elvesztett= 0 (0% veszteség). Oda-vissza út ideje közelítőlegesen, milliszekundumban: minimum = 1ms, maximum = 1ms, átlag = 1ms Ekkor a kapcsolat a router, és a számítógép között sikeresen létrejött. Ha a számítógép nem tud csatlakozni a routerhez, akkor az alábbi szöveg jelenik meg a parancssorban. C:\Documents and Settings\admin>ping pingelése - 32 bájtnyi adatta: A kérésre nem érkezett válasz a határidőn belül. A kérésre nem érkezett válasz a határidőn belül. A kérésre nem érkezett válasz a határidőn belül. A kérésre nem érkezett válasz a határidőn belül ping statisztikája: Csomagok: Küldött= 4, Fogadott= 0, Elvesztett= 4 (100% veszteség). Ellenőrizze, hogy a számítógép hálózati beállításai megfelelőek-e, majd ellenőrizze a kábeles kapcsolatot a számítógép és a router között. A hálózat megfelelő működésének érdekében, a 150Mbps vezeték nélküli, N AP/ Ismétlő/ Router kliens eszközt, konfigurálni kell; ehhez egy telepített web böngészőre lesz szüksége. Kövesse az alábbi lépéseket. 27

29 3.3. Bejelentkezés Nyissa meg a web böngészőt (Safari, Internet Explorer, stb.) a routerhez csatlakoztatott számítógépen, majd írja be a címsorba, a címet, majd nyomja meg az entert 3 ábra-18 A megjelenő ablakba, írja be a felhasználó nevet: guest, és a jelszót guest, majd kattintson az OK gombra 3 ábra-19 Bejelentkezés után, a router kezelőfelületét látja a kijelzőn. A bal oldali menüben, a rendszer főbb beállításait találja, míg a jobb oldalon a megnyitott menühöz tartozó beállításokat találja. 28

30 3 ábra-20 29

31 4. Router beállítása 4.1. Állapot A funkció, a router működési állapotáról, és és egyéb adatokról, ad részletes információkat Verzió Az eszköz hardver verzió, és firmware verziószámának megtekintése. 4-1 ábra WAN A funkció, a WAN port működési állapotáról ad információkat. (az internethez csatlakoztatott port) 4-2 ábra Kapcsolat típusa: A router aktuális kapcsolat típusának megjelenítése; ez lehet PPPoE, DHCP, Static IP, az internet szolgáltató által biztosított hozzáférés típusától függően. Fizikai cím: A WAN port fizikai címe, olyan egyedi azonosító, melyet a gyártó egyedileg rendel hozzá minden egyes termékhez. IP cím: Az IP címet, csak az internethez való csatlakozás után kapja meg; így ha még nem csatlakozott az internetre, akkor ennek értéke Alhálózati maszk: Az alhálózati maszkot, csak az internethez való csatlakozás után kapja meg; így ha még nem csatlakozott az internetre, akkor ennek értéke

32 Alapértelmezett átjáró: Az alapértelmezett átjáró IP címét, csak az internethez való csatlakozás után kapja meg; így ha még nem csatlakozott az internetre, akkor ennek értéke Elsődleges DNS: A DNS szerver lefordítja a domain vagy weboldal neveket, IP címmé. Írja be egy gyakran használt, vagy a szolgáltató által biztosított DNS szerver címét. Másodlagos DNS: Írja be az tartalék DNS szerver IP címét, vagy hagyja üresen ezt a mezőt. Kapcsolat állapota: Az aktuális kapcsolat információinak megjelenítése: Kiválaszthatja a csatlakozás, vagy a kapcsolat bontása opciókat kézzel LAN Az elem megjeleníti a LAN portra vonatkozó információkat, annak fizikai címét, IP címét, és aktuális állapotát a DHCP szerverhez viszonyítva. 4-3 ábra Vezeték nélküli beállítások Az aktuális vezeték nélküli hálózat információinak megjelenítése. 4-4 ábra Vezeték nélküli mód állapota: Vezeték nélküli kezelőfelület megjelenítése, elrejtése Hálózat neve (SSID): Az SSID (Service Set Identifier) a vezeték nélküli hálózat neve; ez a név jelenik meg az elérhető hálózatok listájában. Mód: A router aktuális vezeték nélküli módja Csatorna: A router aktuális vezeték nélküli csatornájának megjelenítése. 31

33 MAC cím: A MAC cím, a vezeték nélküli kommunikációhoz szükséges. WPS állapota: A WPS (Wi-Fi Protected Setup) engedélyezett, vagy letiltott állapotának megtekintése Router állapota Az eszköz rendszer információinak megjelenítése. 4-5 ábra Forgalmi statisztikák A router által küldött, és fogadott bitek statisztikája. 4-6 ábra 4.2. Gyors beállítások A funkció használata lehetővé teszi, hogy egyszerűen, és kényelmesen konfigurálja routerét. A funkció segítséget nyújt, az internet hozzáférés, DHCP (dinamikus), PPPoE, Static, és a Wireless Configuration gyors beállításához. Az eszköz használata, a router beállításának legkényelmesebb módja. 32

34 DHCP (dinamikus) A beállítás kiválasztása után, a router lekéri az IP címet, az internet szolgáltatótól; Kábel modemes internet hozzáférés esetén, a szolgáltatók mindig DHCP technológiát használnak. 4-7 ábra PPPoE 4-8 ábra Ha az internet szolgáltató, PPPoE szolgáltatást használ, (DSL alapú szolgáltatás esetén; ilyen a legnépszerűbb, ADSL technológia), válassza ezt a beállítást. A Convenient configuration menüben tudja beírni a PPPoE felhasználó nevet, és jelszót. PPPoE Felhasználó név: Írja be a szolgáltatótól kapott PPPoE felhasználó nevet PPPoE jelszó: Írja be a szolgáltatótól kapott PPPoE jelszót Statisztikák 4-9 ábra Akkor használja ezt a beállítást, ha statikus IP címet használ az internethez való csatlakozáshoz; töltse ki a WAN IP address, subnet mask, default gateway, és DNS server (domain name server) mezőket, az internet szolgáltatótól kapott adatok alapján. Minden IP címet, a megfelelő IP cím mezőbe kell írni; a helyes IP cím, négy IP tagból áll, amelyeket. választ el 33

35 egymástól. WAN IP cím: Az internet kapcsolat létrehozásához használt IP cím Alhálózati maszk: Állítson be egy alhálózati maszkot, a WAN szegmensnek Alapértelmezett átjáró: Az internet szolgáltató adja Elsődleges DNS: A DNS szerver fejti vissza a domain nevet. Az internetszolgáltató, legalább egy DNS IP címet biztosít; írj be a DNS szerver IP címét a mezőbe Másodlagos DNS: Írja be a másodlagos DNS szerver címét, vagy hagyja üresen a mezőt Vezeték nélküli mód beállítások Választhatja az Enable vagy Disable opciókat, a vezeték nélküli mód engedélyezéséhez, és letiltásához. Az alapértelmezett beállítás az enable (engedélyezve). Ha a Disable állapotot választja, akkor a router egy vezetékes, szélessávú router lesz, vezeték nélküli funkciók nélkül ábra SSID: Az SSID (Service Set Identifier) a vezeték nélküli hálózat neve; ez a név jelenik meg az elérhető hálózatok listájában. Az SSID az egy hálózathoz csatlakoztatott eszközök esetén azonos kell legyen. Kis-, és nagybetű érzékeny karaktersor; hossza maximum 32 karakter. Ellenőrizze, hogy a hálózat összes eszköze azonos SSID-vel rendelkezik-e. A nagyobb biztonság érdekében, lecserélheti a gyári SSID-t. Régió: Válassza ki a telepítés országát. Csatorna: A vezeték nélküli router, meghatározott csatornákon kommunikál a vezeték nélküli kártyákkal, így csökken az interferencia a különbözőcsatornák közt. Hitelesítés típusa: Különbözőhitelesítési eljárások, különbözőtitkosítást használnak a személyes adatok titkosítására, vezeték nélküli kommunikáció közben. 34

36 MAC Klónozás A router WAN portja, rendelkezik, egy egyedi azonosítóval; ezt a MAC címet, a gyártó rendeli hozzá a készülékhez; Default MAC. A Clone MAC funkciót, speciális esetekben használják; Például, ha az internet szolgáltató, csak bizonyos számú MAC címnek engedélyezi az internet hozzáférést, akkor módosíthatja a WAN port MAC címét, így megkerülheti a korlátozást. 411 ábra 4.3. WPS Beállítások A Wi-Fi Protect Setup (WPS) funkció lehetővé teszi, biztonságos hálózatok egyszerű létrehozását. Titkosíthatja a hálózatot PIN Input Config (PIN) kóddal, vagy Push Button (PBC) gombnyomással is. A router rendelkezik WPS gombbal is, akkor csak nyomja meg a WPS gombot a routeren, majd a WPS képes vezeték nélküli kártyán; ekkor a router automatikusan WPA2-AES titkosítási módban csatlakozik Megjegyzés: Ha beállított a titkosítási módot a routeren, akkor a WPS funkció használatakor, a titkosítás típusát állítsa none értékre, hogy a router automatikusan WPA2-AES titkosítási módot használhasson. Ha nem kívánja megváltoztatni a titkosítási módot, akkor a funkció használatakor, a router, automatikusan a beállított titkosítási módot fogja használni WPS Beállítások 4-12 ábra WPS állapota: A menü segítségével beállíthatja a router, és a vezeték nélküli kártya közti vezeték nélküli kapcsolatot. Az alapértelmezett beállítás: engedélyezve. AP PIN kód: A kód egy vezeték nélküli eszközt jelöl. Új eszköz hozzáadása: Új eszköz hozzáadása, WPS segítségével. 35

37 Új eszköz hozzáadása 4-13 ábra Írja be az új eszköz PIN kódját: A kód egy vezeték nélküli eszközt jelöl. Nyomja meg a WPS gombot az új eszközön, 2 percen belül: Az új eszköz elküldi a PIN kódot a routernek. A WPS segítségével, biztonságosan csatlakoztathat vezeték nélküli adaptereket a routerhez. Ha olyan vezeték nélküli kártyával rendelkezik, ami rendelkezik WPS gombbal, akkor a biztonságos hálózatot, az alábbiak szerint állíthatja be. 1. mód: 1. Tartsa lenyomva a WPS gombot a routeren, amíg a WPS LED néhányszor felvillan. 2. Tartsa lenyomva a WPS gombot a vezeték nélküli kártyán, 3-5 másodpercig. 3. A biztonságos kapcsolat automatikusan létre jön. 2. mód 1. Írja be az adapter WPS menüjében található PIN kódját, a router WPS beállításokhoz, majd kattintson a connect gombra ábra 4-15 ábra 2. Nyomja meg a PIN Input Config (PIN) gombot, az adapter WPS beállításánál 4-16 ábra 3. Válassza ki a routert az előugró ablakban, majd kattintson a Select gombra 4. Ezek után, az adapter, és a router közti kapcsolat, automatikusan létre jön. 36

38 3. mód: 1. Válassza az Input PIN from AP gombot, a WPS menüben, írja be a router PIN kódját, majd kattintson a PIN Input Config (PIN) gombra 2. Válassza ki a routert az előugró ablakban, majd kattintson a Select gombra 3. Ezek után, az adapter, és a router közti kapcsolat, automatikusan létre jön. Megjegyzés: Ha az 1. mód során, PBC módban, több hozzáférési pont is megjelenik, akkor munkamenet átfedés van. Használja a 2. vagy 3. módokat, vagy várjon a gomb ismételt megnyomásával WPS beállítása WPS beállítási információk megjelenítése ábra 4.4. Hálózat WAN A menü lehetővé teszi, hogy hozzáférési típust állítson be a WAN paraméterekél. A két típus: vezetékes, és vezeték nélküli kapcsolat. 37

39 Vezetékes hozzáférés 4-18 ábra Internet hozzáférés típusa: Kérje a megfelel ő hozzáférési típust, az internet szolgáltatótól. IP: Az IP címet, csak az internethez való csatlakozás után kapja meg; így ha még nem csatlakozott az internetre, akkor ennek értéke Alhálózati maszk: Az alhálózati maszkot, csak az internethez való csatlakozás után kapja meg; így ha még nem csatlakozott az internetre, akkor ennek értéke Átjáró: Az alapértelmezett átjáró IP címét, csak az internethez való csatlakozás után kapja meg; így ha még nem csatlakozott az internetre, akkor ennek értéke MTU: MTU:Az MTU (Maximum Transmission Unit) beállítással megadható, hogy legfeljebb mekkora adatcsomagok forgalmazhatóak a hálózaton. A legtöbb DSL felhasználó, a 1492 értéket használja, de az MTU értékét kézzel is beállíthatja, között. Ha a beállított érték nem egyezik meg azzal, amit az internet szolgáltató biztosított, akkor problémák léphetnek fel, például küldéskor, vagy weboldalak böngészésekor. Probléma esetén lépjen kapcsolatba az internet szolgáltatóval, a helyes MTU érték miatt. Elsődleges DNS: Elsődleges DNS:A DNS szerver lefordítja a domain vagy weboldal neveket, IP címmé. Írja be egy gyakran használt, vagy a szolgáltató által biztosított DNS szerver címét. Másodlagos DNS: Írja be a másodlagos DNS szerver címét, vagy hagyja üresen a mezőt. 38

40 Vezeték nélküli hozzáférés 4-19 ábra SSID: SSID: Az SSID (Service Set Identifier) a vezeték nélküli hálózat neve; ez a név jelenik meg az elérhető hálózatok listájában. Az SSID az egy hálózathoz csatlakoztatott eszközök esetén azonos kell legyen. Kis-, és nagybetű érzékeny karaktersor; hossza maximum 32 karakter. Ellenőrizze, hogy a hálózat összes eszköze azonos SSID-vel rendelkezik-e. A nagyobb biztonság érdekében, lecserélheti a gyári SSID-t. Hitelesítés típusa: A None azt jeleni, hogy a vezeték nélküli adatátvitel nincs titkosítva. Internet hozzáférés típusa: Kérje a megfelel ő hozzáférési típust, az internet szolgáltatótól. IP: Az IP címet, csak az internethez való csatlakozás után kapja meg; így ha még nem csatlakozott az internetre, akkor ennek értéke Alhálózati maszk: Az alhálózati maszkot, csak az internethez való csatlakozás után kapja meg; így ha még nem csatlakozott az internetre, akkor ennek értéke Átjáró: Az alapértelmezett átjáró IP címét, csak az internethez való csatlakozás után kapja meg; így ha még nem csatlakozott az internetre, akkor ennek értéke MTU: Az MTU (Maximum Transmission Unit) beállítással megadható, hogy legfeljebb mekkora adatcsomagok forgalmazhatóak a hálózaton. A legtöbb DSL felhasználó, a 1492 értéket használja, de az MTU értékét kézzel is beállíthatja, között. Ha a beállított érték nem egyezik meg azzal, amit az internet szolgáltató biztosított, akkor problémák léphetnek fel, például küldéskor, vagy weboldalak böngészésekor. Probléma esetén lépjen kapcsolatba az internet szolgáltatóval, a helyes MTU érték miatt. Elsődleges DNS: Elsődleges DNS:A DNS szerver lefordítja a domain vagy weboldal neveket, IP címmé. Írja be egy gyakran használt, vagy a szolgáltató által biztosított DNS szerver címét. 39

41 Másodlagos DNS: Írja be a másodlagos DNS szerver címét, vagy hagyja üresen a mezőt LAN A LAN port IP címét használva érik el a routert, az ahhoz kapcsolódó számítógépek; itt tudja beállítani a kívánt IP címet. Az IP cím formátuma a következő: ***.***.***.***, az alapértelmezett IP cím: , az alapértelmezett átjáró: ábra MAC Klónozás A router WAN portja, rendelkezik, egy egyedi azonosítóval; ezt a MAC címet, a gyártó rendeli hozzá a készülékhez; Default MAC. A Clone MAC funkciót, speciális esetekben használják; Például, ha az internet szolgáltató, csak bizonyos számú MAC címnek engedélyezi az internet hozzáférést, akkor módosíthatja a WAN port MAC címét, így megkerülheti a korlátozást ábra Port beállítások Itt tudja beállítani a router WAN, és LAN csatlakozóit, 100M duplex,100m half-duplex,10m duplex, és 10M half-duplex kommunikációs módba állítani. 40

42 4-22 ábra IGMP Proxy Engedélyezheti, és letilthatja az IGMP Proxy funkciót ábra 4.5. Vezeték nélküli beállítások Vezeték nélküli beállítások Vezeték nélküli routerek alapvető beállításai, mint például a wireless network status, SSID, Radio Band, Radio Mode, MAC, SSID broadcasting, Channel width, Channel sideband, Region, és Channel beállításo elemek. 41

43 4-24 ábra Vezeték nélküli hálózat állapota: Engedélyezheti, vagy letilthatja a vezeték nélküli funkciókat; az engedélyezéshez, és letiltáshoz, válassza a Wireless Network Status menüben, az Enable, vagy Disable opciókat. Ha a Disable opciót választja, akkor a vezeték nélküli hozzáférési pont funkciót is letiltja. SSID: Az alapértelmezett: trst1. Rádió frekvenciasáv: Kiválaszthatja, a router által használt vezeték nélküli kommunikációs szabványt, ha vezeték nélküli,n, és vezeték nélküli, B/G eszközök is vannak a hálózatban, akkor használja az alapbeállítást: b+g+n Rádió mód: Kiválaszthatja, a router által használt rádiófrekvenciás módot; ez lehet: Access Point, Client, AP+WDS, és WDS. Az alapértelmezett beállítás: hozzáférési pont mód. MAC: A vezeték nélküli router fizikai címe. SSID sugárzás: Engedélyezheti, vagy letilthatja, az SSID sugárzás funkciót. Ha letiltja a funkciót, akkor ha csatlakozni kívánnak a hálózathoz, kézzel kell beírni a hálózat nevét (SSID). Csatorna szélesség: Beállíthatja a router vezeték nélküli sávszélességét. 20MHz: Ezt a módot, alacsony sávszélesség, kevés interferencia, és alacsony átviteli sebesség jellemzi. 40MHz: Ezt a módot, magas sávszélesség, magas interferencia, és gyors átviteli sebesség jellemzi. Akkor használja a funkciót, ha a vezeték nélküli hálózat, tisztán n szabványt használ. Csatorna oldalsáv: Beállítható, hogy a vezeték nélküli router 40MHz-el alacsonyabb, vagy magasabb számú csatornán működjön. Régió: válassza ki a telepítési térséget. Csatorna: 20MHz-es módban, 1-13-ig választhat csatornát kézzel, 40MHz-es módban, 1-9, vagy 5-13 között választhat, csatornát, így az interferencia esélye kevesebb. 42

44 Vezeték nélküli biztonság A beállítás segítségével titkosíthatja a vezeték nélküli kommunikációt, valamint megvédheti a hálózatot az illetéktelen hozzáférésektől. Öt különböző titkosítási beállítás közül választhat: None, WEP, WPA-PSK, WPA2-PSK, és WPA/WPA2-PSK Megjegyzés A None azt jelenti, hogy a vezeték nélküli adatátvitel nincs titkosítva ábra WEP 4-26 ábra Kulcs hossza: Két alapvető WEP titkosítási módot különböztetünk meg, a 64, és a 128 bitest; minél több bit a jelszó, annál biztonságosabb a hálózat, de annál lassabb is a vezeték nélküli sebesség. Kulcs mód: Ha a WEP titkosítási módot választja, válassza ki a titkosítási egységet; 64, vagy 128 bit. Válassza ki a jelszó formátumát; HEX vagy ASCII. A HEX formátum tartalmazza: 0-9-ig a számok, és A - F-ig a betűk. A HEX formátum támogatja a betűk, és számok kombinálását. Az ASCII formátum, támogatja az összes, billentyűzetről bevihető karaktert. Kulcs hosszának leírása: 64 bites titkosítás esetén: HEX módban 10, ASCII módban 5 karaktert, 128 bites módban, HEX módban 26, ASCII módban 13 karaktert kell beírni. Megjegyzés: Ha a WPS funkciót használja, akkor kérjük a WEP funkciót ne használja. 43

45 WPA-PSK 4-27 ábra Kódolás típusa: Válassza ki a használni kívánt algoritmust: TKIP, AES, vagy TKIP&AES. A TKIP a, Temporal Key Integrity Protocol kifejezés rövidítése, ami magába foglalja, a Message Integrity Code (MIC) eljárást, ami védelmet nyújt a hackerek ellen. Az AES az Advanced Encryption System kifejezés rövidítése; az egy szimmetrikus, 128 bites adatblokkot használó titkosítási eljárás. Kulcs megújítás: beállíthatja a megújítási időt, másodperc közötti értékre. Kulcs hosszának magyarázata: 8-63 karakter hosszú, ASCII karakterekből áll, függetlenül attól, hogy milyen típust választott WPA2-PSK A WPA2-PSK, hasonló a WPA-PSK módhoz; de a WPA-PSK eljárásnak, erősebb a titkosítási eljárása, mint a WPA2-PSK-nak; Írja be a jelszót, (8-63 karakter hosszú) majd a kulcs megújítási időt ( másodperc között) ábra 44

46 WPA/WPA2-PSK A WPA-PSK, és a WPA2-PSK módok kombinációja, amivel magasabb biztonsági szint érhető el; Beállítása megegyezik, a WPA-PSK, és WPA2-PSK módok beállításával ábra Vezeték nélküli MAC szűrés 4-30 ábra MAC szűrő állapota: alapértelmezetten kikapcsolva. A funkció használatával, szűrheti a vezetékes felhasználókat; a kijelölt jogosulatlan felhasználók, nem férhetnek hozzá a hálózathoz. Leírás: a MAC szűrő lista leírásának segítségével különböztetheti meg a különböző MAC szűrő listákat. Szabály: engedélyezés, vagy elutasítás. Az alapértelmezett beállítás, az engedélyezés. MAC cím: írja be a vezérelni kívánt MAC címet. Az alapértelmezett formátum: **-**-**-**-**-** (például: da-cc-bb). Kövesse az alábbi lépéseket, MAC szűrés beállításához: 45

47 1. Engedélyezze a MAC szűrést, majd nyomja mega save gombot. 2. Írja be a vezérelni kívánt MAC címet, a MAC address mezőbe (formátum: **-**-**-**-**-**), majd kattintson az Add gombra; ekkor a bevitt MAC cím, megjelenik a MAC címek listájában. 3. Engedélyezés, és letiltás opciók közül választhat, Permit wireless connection for MAC address listed (others are Denied), és Deny wireless connection for MAC address listed (others are Permitted). Válassza ki az elemet, majd kattintson a Save gombra WDS beállítások Ha rádió módnak, WDS, vagy AP+WDS módot választ ki, akkor végezze el az alábbi beállításokat. 4 ábra-2 WDS név: Adjon leírást a vezeték nélküli hídhoz, hogy megkülönböztethesse azt. WDS MAC cím: Ha a jelenlegi működési mód WDS, vagy AP+WDS, akkor végezze el a vezeték nélküli híd beállításokat. Írja be a távoli hozzáférési pont MAC címét, és állítsa be a távoli hozzáférési ponton, a WDS, vagy AP+WDS módot. Aktuális WDS információk: Itt találja az összes információt, a csatlakoztatott vezeték nélküli hidakról; itt tudja törölni, a szükségtelen hidakat. Például: Ha WDS kapcsolatot kíván létesíteni a f-cc-ae-f5 MAC című hozzáférési pont, (AP1) és a f-bc-af-5d MAC című hozzáférési pont között (AP2), akkor kövesse az alábbi lépéseket: 1. Válassza a WDS rádió módot, az AP1 "wireless management-basic" menüjében. 2. Írja be a WDS nevet (például: default), írja be az AP2 MAC címét ( f-bc-af-5d), majd kattintson az add gombra; ekkor a default nevű elem megjelenik a WDS listában. 3. Válassza a WDS rádió módot, az AP2 "wireless management-basic" menüjében is. 4. Írja be a WDS nevet (például: Default), írja be az AP1 MAC címét ( f-cc-ae-f5), majd kattintson az add gombra; ekkor a default nevű elem megjelenik a WDS listában. Megjegyzés: WDS kapcsolat létrehozása előtt, ellenőrizze, hogy AP1, és AP2 ugyan azon hálózathoz kapcsolódnak-e: ha AP1 IP címe: , akkor AP2 IP címe, x kell 46

48 legyen (1<x<255,e.g.: x=8) Haladó vezeték nélküli beállítások A következő beállítások módosítását, kizárólag olyan felhasználók számára ajánljuk, akik bővebb tudásanyaggal rendelkeznek a vezeték nélküli LAN hálózatokról. A következő beállításokat, csak abban az esetben módosítsa, ha tisztában van azzal, hogy az hogyan módosítja a hozzáférési pont beállításait ábra Hitelesítés típusa: Alapértelmezett beállítás: Auto ; ami lehetővé teszi, az Open System, és a Shared Key hitelesítések használatát is. Válassza a Shared Key opciót, ha a Shared Key hitelesítési módot kívánja használni (a küldő, és a címzett is WEP kulcsot használnak a hitelesítéshez). Jelzés időköz: A 150Mbps vezeték nélküli, N AP/ Ismétlő/ Router kliens jelzés időköz értéke. A beacon (jelzés) olyan információcsomag, mellyel egy, a hálózathoz csatlakozó eszköz tájékoztatja a többi eszközt arról, hogy üzemkész állapotban van. Az időköz értéke 20ms ms között állítható; alapértelmezett beállítás 100ms. RTS küszöb: Az RTS küszöb meghatározza az átviteli csomagméretet, és hozzáférési ponton keresztül segíti a forgalom szabályzását. A küszöb értéke között állítható; az alapértelmezett érték: Ha egy hálózati adatcsomag mérete kisebb, mint a beállított RTS küszöb érték, akkor az RTS/CTS mechanizmus nem lesz engedélyezve. 47

49 Összevonás: Az összevonás funkció engedélyezésével gyorsíthatja a vezeték nélküli adatátvitel sebességét. Az alapértelmezett beállítás: AMPDU+AMSDU. Töredezettség küszöb: A csomagok tördelése a megadott küszöbérték alapján történik; ez az eljárás rádiófrekvenciás zavarok esetében javítja a hálózat teljesítményét. Adatátviteli sebesség: Az adatátviteli sebesség, a vezeték nélküli LAN hálózat adatátviteli sebességét jelenti. Az alapbeállítás, az Auto opció; az értéket, 1-54Mbps tartományban állíthatja. ShortGi: Engedélyez, vagy letilthatja a shortgi funkciót. Védelem: A b, és g mixed mód használata, gyenge hálózati teljesítményt okozhat. A védelem engedélyezésével, növelhető a g eszközök teljesítménye, a hálózaton. Bevezető típusa: A "Short Preamble" beállítás, nagy adatforgalmú vezeték nélküli hálózatokhoz ajánlott. A "Long Preamble" beállítás, jobb kommunikációs stabilitást biztosít; ez az alapértelmezett beállítás Vezeték nélküli statisztika A hozzáférési ponthoz társított vezeték nélküli kliens aktuális állapota ábra Több hozzáférési pont beállítása Alapértelmezett beállítás szerint, a másodlagos hozzáférési pont le van tiltva; a funkció engedélyezése után, beállítható a másodlagos hozzáférési pont. Bővebb információkért, nyissa meg a Vezeték nélküli mód beállítások Vezeték nélküli biztonság, és Vezeték nélküli statisztika bekezdéseket. 48

50 4-33 ábra 4.6. DHCP DHCP beállítások 4-34 ábra DHCP Kliens lista A DHCP által hozzárendelt IP cím állapotának megtekintése ábra 49

51 Cím foglalása 4-36 ábra Cím lefoglalás: IP cím lefoglalása, egy megadott fizikai című kiszolgáló számára. Ha egy kiszolgáló számára, fix IP címet kíván beállítani, akkor írja be a fizikai címet és az IP címet, majd kattintson az add gombra Átirányítás Virtuális szerverek 4-37 ábra Leírás: A jelenlegi virtuális szerver elem leírása. Belső kiszolgáló IP címe: Az Internal Host IP Address mutatja, a virtuális szervert használó, belső kiszolgáló IP címét. Protokoll: A protokoll elem, több protokollt tartalmaz. Például, ha rendelkezik web szerverrel a helyi hálózaton, akkor a HTTP sablont választva, a router, automatkusan a 80-as portot választja ki. Külső port: Írjon be egy külső port számot (a port látható kívülről). Belső port: Írjon be egy belső hálózati számot. 50

52 Port beállítások A port átkapcsoló modul, dinamikusan regisztrálja a virtuális szerver szabályokat, ha egy IP kiszolgáló létrehozza a megfelelő kapcsoló protokollal, és portról érkező adat csomagot. A port átkapcsoló modul, továbbító típusú protokollt, és portot használ, és az átkapcsoló adatcsomagot létrehozó kiszolgáló IP címét használja, szabály regisztrálásakor ábra Előre beállított átkapcsoló szabályok: válasszon ki egy előre beállított szabályt. Szabály neve: a kiválasztottelőre beállított kapcsoló leírása. Átkapcsoló protokoll: TCP/UDP. Átkapcsoló port: válassza ki a megfelelő portot. Átirányító protokoll: TCP/UDP. Átirányító port: válassza ki a megfelelő portot DMZ A DMZ funkció, megnyitja egy számítógép összes portját, így elérhetővé teszi az interneten keresztül. A funkciót, csak speciális célokra használja, például internet eléréshez, vagy játékokhoz. A funkció használatához, válassza ki a DMZ elemet, írja be a DMZ kiszolgáló IP címét, majd nyomja meg a Save gombot. Biztonsági okok miatt, javasolt Virtual servicer használata, a DMZ funkció helyett. 51

53 4-39 ábra UPnP Az UPnP funkció elhetővé teszi, hogy az egyes alkalmazások, automatikusan nyithassanak maguknak portot. Válassza az Enable opciót, a funkció engedélyezéséhez ábra Privát FTP port Néhány játék, szerver, és alkalmazás (például: BT, QQ videó, Edunkey, Web szerver) nem képesek a NAT router mögött működni, így a funkció használatával, a portok átjárhatóak LAN, és WAN között ábra 52

54 4.8. Biztonság Biztonsági beállítások A VPN funkció, általában adatok titkosítására szolgáló, a nyilvános hálózaton. VPN alagutak esetén, az IPSEC pass-through, PPTP pass-through, és az L2TP pass-through eljárásokat támogatja ábra IP cím szűrés 4-43 ábra Állapot: alapértelmezetten letiltva. Az Internet access control szabály, a forrás IP címen, porton, és protokollon alapul. Leírás: az IP tűzfal lista leírásának segítségével különböztetheti meg a különböző IP 53

55 tűzfal listákat. Szabály: engedélyezés, vagy elutasítás. Az alapértelmezett beállítás, az engedélyezés. Forrás IP cím: írja be a vezérelni kívánt forrás IP címet. Az alapértelmezett formátum ***.***.***.***(például: ). Protokoll és Port: A szabály, már létezik, a Protocol Template menüben. Válassza ki a megfelelő elemet, majd alkalmazza azt. Vagy vigyen be új protokoll típust, és port számot kézzel, majd kattintson az add gombra; ekkor az új elem megjelenik a listában. Kövesse az alábbi lépéseke, internet hozzáférés beállításához: 1. Kattintson az enable opcióra, majd a Save gombra, az IP Firewall funkció engedélyezéséhez. Ez csak az első lépés; most hozza létre a megfelelő szabályokat az IP Firewall funkcióhoz. 2. Írjon magyarázó szöveget a Description mezőbe, az aktuális hozzáférés vezérlési szabályról. Írja be a letiltani kívánt kiszolgáló IP címét. 3. Két opció közül választhat: Permit through the router for IP address listed, others are denied, és Deny through the router for IP address listed, others are permitted. Válassza ki a használni kívánt beállítást, majd kattintson a Save gombra. 4. Ha törölni kíván a listából elemet, akkor jelölje ki a törölni kívánt elemet, majd kattintson a delete gombra, a törléshez MAC szűrés 4-44 ábra 54

56 Állapot: alapértelmezetten letiltva. A funkció használatával, szűrheti a vezetékes felhasználókat; a kijelölt jogosulatlan felhasználók, nem férhetnek hozzá a hálózathoz. Leírás: a MAC szűrő lista leírásának segítségével különböztetheti meg a különböző MAC szűrő listákat. Szabály: engedélyezés, vagy elutasítás. Az alapértelmezett beállítás, az engedélyezés. MAC cím: írja be a vezérelni kívánt MAC címet. Az alapértelmezett formátum **-**-**-**-**-** (például: da-cc-bb) Kövesse az alábbi lépéseket, MAC szűrés beállításához: 1. Engedélyezze a MAC szűrést, majd nyomja meg a save gombot. 2. Írja be a vezérelni kívánt MAC címet, a MAC address mezőbe (formátum: **-**-**-**-**-**), majd kattintson az Add gombra; ekkor a bevitt MAC cím, megjelenik a MAC címek listájában. 3. Engedélyezés, és letiltás opciók közül választhat, Permit wireless connection for MAC address listed (others are Denied), és Deny wireless connection for MAC address listed (others are Permitted). Válassza ki az elemet, majd kattintson a Save gombra Domain szűrés 4-45 ábra Állapot: alapértelmezetten letiltva. A DNS filter képes, kiválasztott domain nevek szűrésére; például Szabály: engedélyezés, vagy elutasítás. Az alapértelmezett beállítás, az engedélyezés. DNS szűrési kulcsszavak: Írja be a weboldal, vagy a domain nevet a DNS Key Words mezőbe; például: 55

57 Kövesse az alábbi lépéseket a DNS szűrő beállításához: 1. Válassza az enable opciót, majd kattintson a Save gombra, a DNS Filter funkció engedélyezéséhez. Ez csak az első lépés; most hozza létre a megfelelő szabályokat a DNS Filter funkcióhoz Írja be a DNS szűrési kulcsavakat. 3. Két opció közül választhat: Permit through the router for DNS Key words listed, others are denied, és Deny through the router for DNS Key words listed, others are permitted, Válassza ki a használni kívánt beállítást, majd kattintson a Save gombra. 4. Ha törölni kíván a listából elemet, akkor jelölje ki a törölni kívánt elemet, majd kattintson a delete gombra, a törléshez Statikus útválasztás A szélessávú routerek, általában NAT módot használnak, így a funkció, az általános hálózati környezetekhez lett tervezve ábra Cél hálózat, vagy IP cím: Konkrét cél hálózat, vagy IP cím megadása, a statikus útválasztáshoz. Alhálózati maszk: Az IP-címek alhálózati maszk segítségével oszthatók két részre. Az egyik rész az állomást (számítógépet) azonosítja, a másik rész pedig azt a hálózatot, amelyhez tartozik. Next-hop IP cím: A cél felé vezető következő router interfészének IP címe (és a local host átjárójának címe) mely lehetővé teszi, adatok továbbítását, a router, és a távoli hálózat, vagy kiszolgáló közt. Útválasztási táblázat: Jelölje ki az összes aktuális útválasztási elemet, majd kattintson a delete gombra, az útválasztási táblázat összes elemének törléséhez. 56

58 4.10. QOS beállítások 4-47 ábra Állapot: QOS kapcsoló. Automatikus feltöltési sebesség beállítás: A router, automatikusan állítja be a feltöltési sávszélességet. Kézi feltöltési sebessség beállítás (Kbps): A felhasználó, kézzel állítja be a feltöltési sávszélességet. IP cím: Állítsa be a tiltott kiszolgálók IP cím tartományát. Minimális sávszélesség: fel- és letöltési sávszélesség beállítása. Maximális sávszélesség: fel- és letöltési sávszélesség beállítása Dynamic DNS A DDNS funkció, lehetővé teszi, hogy domain nevet (nem IP címet) használva csatlakozzon az internetre. A funkció használata előtt, egy DDNS szolgáltatási fiókot kell regisztráljon, egy DDNS szolgáltató honlapján. (például: roay.cn, TZO.com, DynDNS ) További információkért, látogasson el, a következő honlapokra: 57

59 4-48 ábra DDNS állapot: DDNS szerver aktuális állapota. DDNS szerver szolgáltató: Például, ha a roay.cn szolgáltatását kívánja használni, akkor először, a szolgáltató honlapján kell regisztráljon. A feltétel, egyéb DDNS szolgáltató használata esetében is fennáll. Felhasználó név, jelszó, Dinamikus Domain Név: A DDNS fiók regisztrálása után, a DDNS szolgáltató, megadja, a User Name, Password, Dynamic Domain Name, mezők értékeit, így ezeket, már csak a megfelelő mezőkbe kell beírni Rendszer beállítások A System management menüben, megváltoztathatja a jelszót, elvégezheti a webes beállításokat, frissítheti a firmware-t, újraindíthatja a készüléket, visszaállíthatja a gyári beállítások, beállíthatja a WOL funkciót, és a rendszer időt Firmware Kattintson a "Browse..." gombra, majd válassza ki az új firmware-t, a fájl kiválasztása után, kattintson az "Upgrade" gombra, a frissítés végrehajtásához. A folyamat közben, ne kapcsolja ki a készüléket ábra 58

60 Idő beállítások Kiválaszthatja, a használni kívánt idő szervert, és időzónát ábra Jelszó Az alapértelmezett felhasználó név/jelszó: guest/guest. a router biztonságának érdekében, javasolt a gyári jelszó megváltoztatása; írja be az új jelszót, kétszer egymás után, a megváltoztatáshoz. Kattintson a Save gombra, a beállítás mentéséhez ábra WOL Írja be a kiszolgáló MAC címét, majd kattintson a "Wake up" gombra, a helyi hálózaton található cél kiszolgáló felébresztéséhez ábra Naplók A rendszernapló megtekintése. Beállíthatja, hogy hány elem jelenjen meg az oldalon; az alapértelmezett beállítás:
