1 LabVIEW tutorial Méréstechnika és Információs Rendszerek Tanszék Budapest Méréstechnika és Információs Rendszerek Tanszék VIMIA oldal

2 1. Bevezetés Általános műszermodell Az egységek bonyolultsága a műszer fajtájától és technológiától függően nagyon eltérő lehet, de a feldolgozó és megjelenítő egység hasonló műszermag A műszermag univerzálissá tételével csökkennek a fejlesztési költségek mikroprocesszoros rendszerek megjelenése tette lehetővé Méréstechnika és Információs Rendszerek Tanszék VIMIA oldal

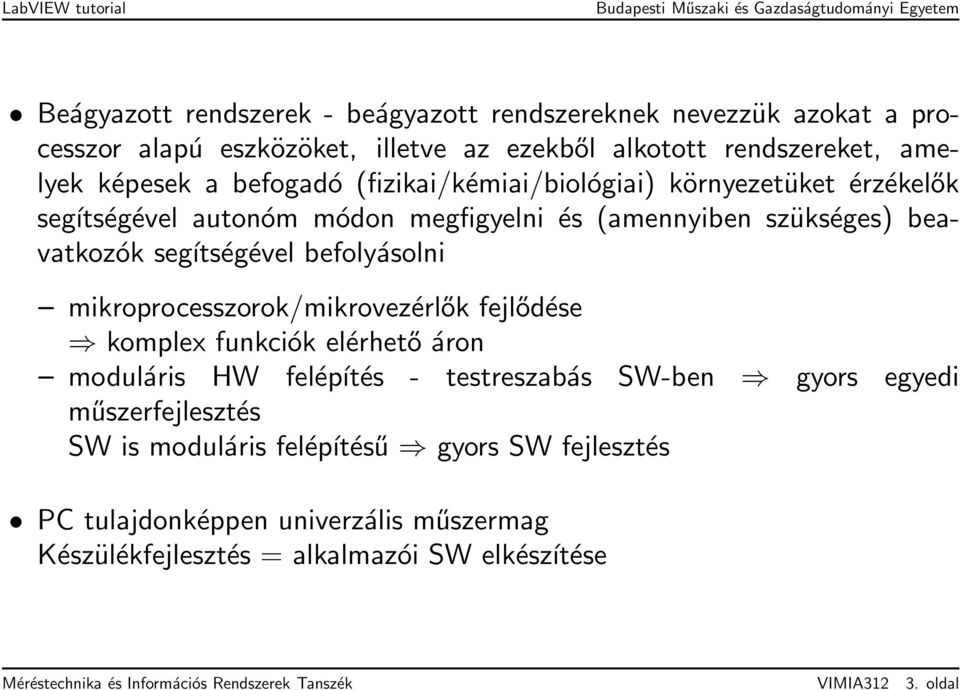

3 Beágyazott rendszerek - beágyazott rendszereknek nevezzük azokat a processzor alapú eszközöket, illetve az ezekből alkotott rendszereket, amelyek képesek a befogadó (fizikai/kémiai/biológiai) környezetüket érzékelők segítségével autonóm módon megfigyelni és (amennyiben szükséges) beavatkozók segítségével befolyásolni mikroprocesszorok/mikrovezérlők fejlődése komplex funkciók elérhető áron moduláris HW felépítés - testreszabás SW-ben gyors egyedi műszerfejlesztés SW is moduláris felépítésű gyors SW fejlesztés PC tulajdonképpen univerzális műszermag Készülékfejlesztés = alkalmazói SW elkészítése Méréstechnika és Információs Rendszerek Tanszék VIMIA oldal

4 1.2. Virtuális műszerek PC alapú műszerfejlesztés 2 irányvonala Hagyományos irányvonal (ipari PC alaplap és perifériák műszerdobozban) Asztali PC kiegészítve I/O perifériákkal és alkalmas SW-el Az alkalmazói SW cseréjével sokféle műszer implementálható A műszer funkcionálisan megegyezik a célműszerrel, de virtuális abban az értelemben, hogy fizikai megjelenése eltér azokétól National Instruments cég élenjáró a virtuális műszer koncepcióban A moduláris és univerzális hardverelemekhez szintén moduláris és univerzális programozási nyelvre és környezetre van szükség LabVIEW Méréstechnika és Információs Rendszerek Tanszék VIMIA oldal

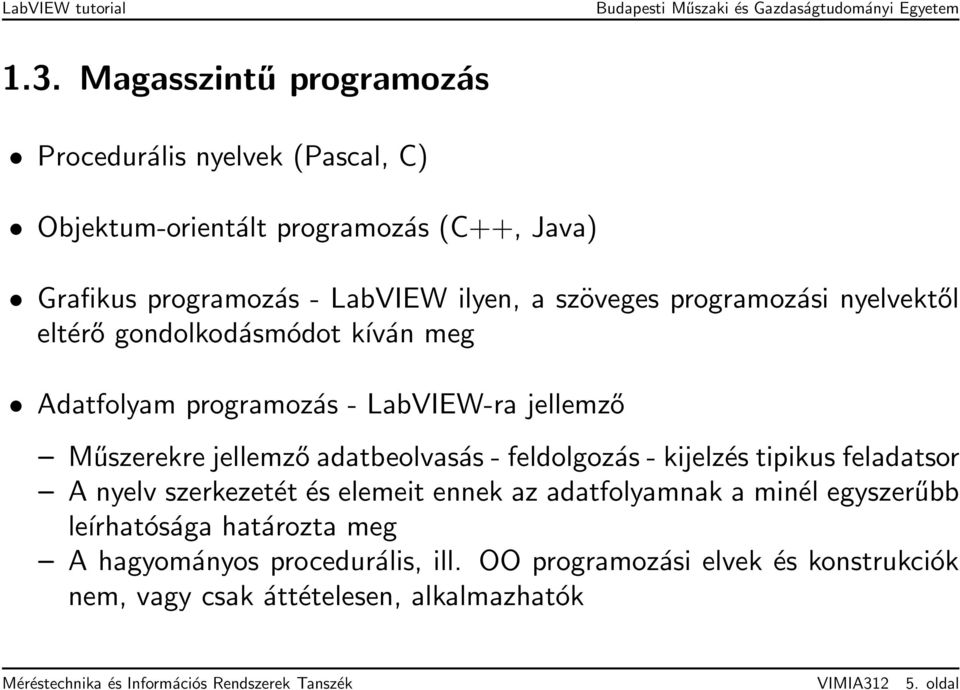

5 1.3. Magasszintű programozás Procedurális nyelvek (Pascal, C) Objektum-orientált programozás (C++, Java) Grafikus programozás - LabVIEW ilyen, a szöveges programozási nyelvektől eltérő gondolkodásmódot kíván meg Adatfolyam programozás - LabVIEW-ra jellemző Műszerekre jellemző adatbeolvasás - feldolgozás - kijelzés tipikus feladatsor A nyelv szerkezetét és elemeit ennek az adatfolyamnak a minél egyszerűbb leírhatósága határozta meg A hagyományos procedurális, ill. OO programozási elvek és konstrukciók nem, vagy csak áttételesen, alkalmazhatók Méréstechnika és Információs Rendszerek Tanszék VIMIA oldal

6 1.4. Magas vagy alacsony szintű programozás? Triviális válasz: ki melyiken tud jobban programozni Bizonyos esetek alapvetően meghatározzák melyik célravezetőbb (pl. mikrokontroller szűkös erőforrásai, melyik kódrészlet fut leggyakrabban, stb.) Tendenciájában a magas szintű programozás felé mozdult el a szakma Okai: jobb tesztelhetőség bizonyítottan nagyobb biztonság minél magasabb szintű egy nyelv, egy utasítása annál komplexebb funkciót tud ellátni (kérdés: mindig jó-e ez nekünk) valamivel gyorsabb fejlesztés Méréstechnika és Információs Rendszerek Tanszék VIMIA oldal

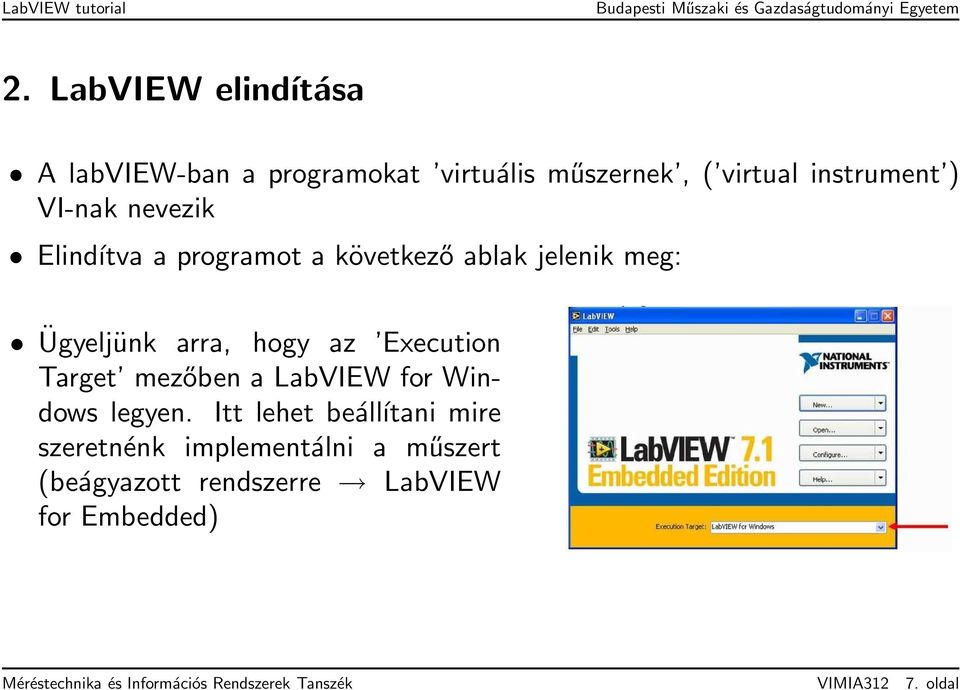

7 2. LabVIEW elindítása A labview-ban a programokat virtuális műszernek, ( virtual instrument ) VI-nak nevezik Elindítva a programot a következő ablak jelenik meg: Ügyeljünk arra, hogy az Execution Target mezőben a LabVIEW for Windows legyen. Itt lehet beálĺıtani mire szeretnénk implementálni a műszert (beágyazott rendszerre LabVIEW for Embedded) Méréstechnika és Információs Rendszerek Tanszék VIMIA oldal

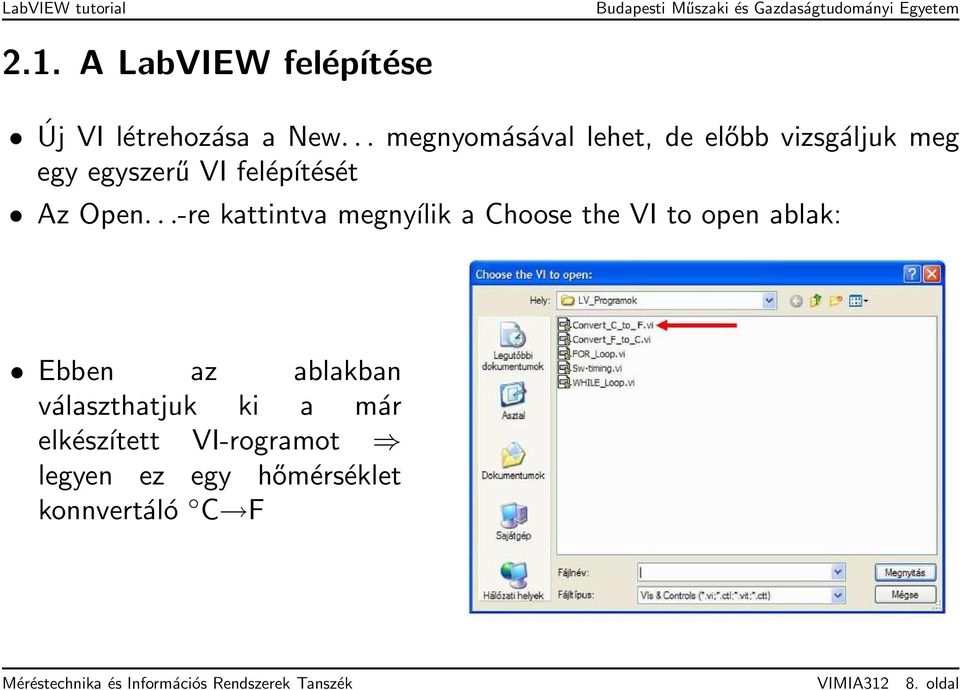

8 2.1. A LabVIEW felépítése Új VI létrehozása a New... megnyomásával lehet, de előbb vizsgáljuk meg egy egyszerű VI felépítését Az Open...-re kattintva megnyílik a Choose the VI to open ablak: Ebben az ablakban választhatjuk ki a már elkészített VI-rogramot legyen ez egy hőmérséklet konnvertáló C F Méréstechnika és Információs Rendszerek Tanszék VIMIA oldal

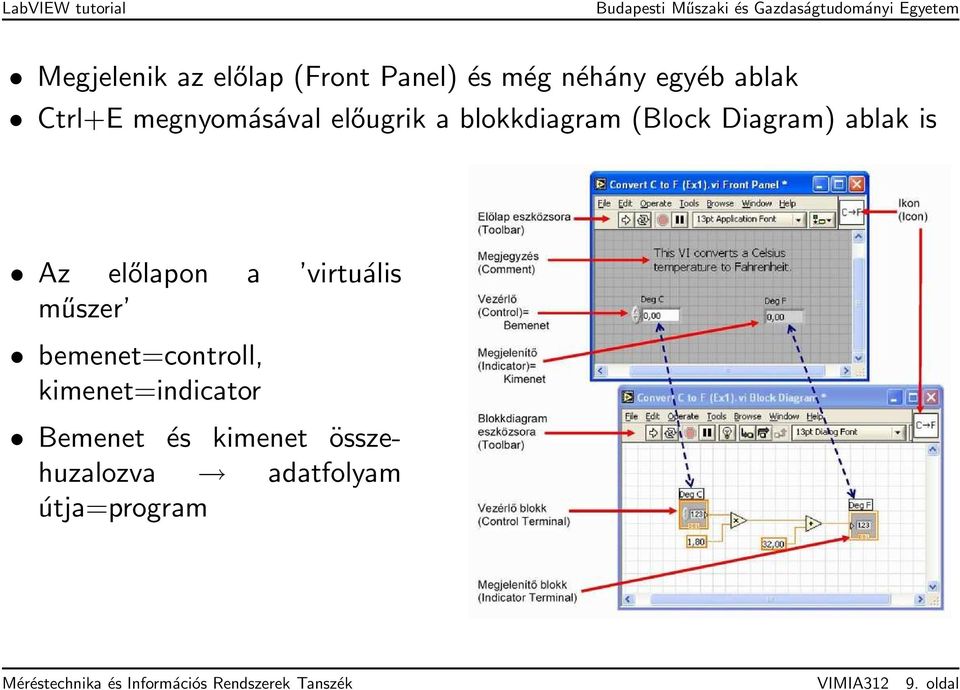

9 Megjelenik az előlap (Front Panel) és még néhány egyéb ablak Ctrl+E megnyomásával előugrik a blokkdiagram (Block Diagram) ablak is Az előlapon a virtuális műszer bemenet=controll, kimenet=indicator Bemenet és kimenet összehuzalozva adatfolyam útja=program Méréstechnika és Információs Rendszerek Tanszék VIMIA oldal

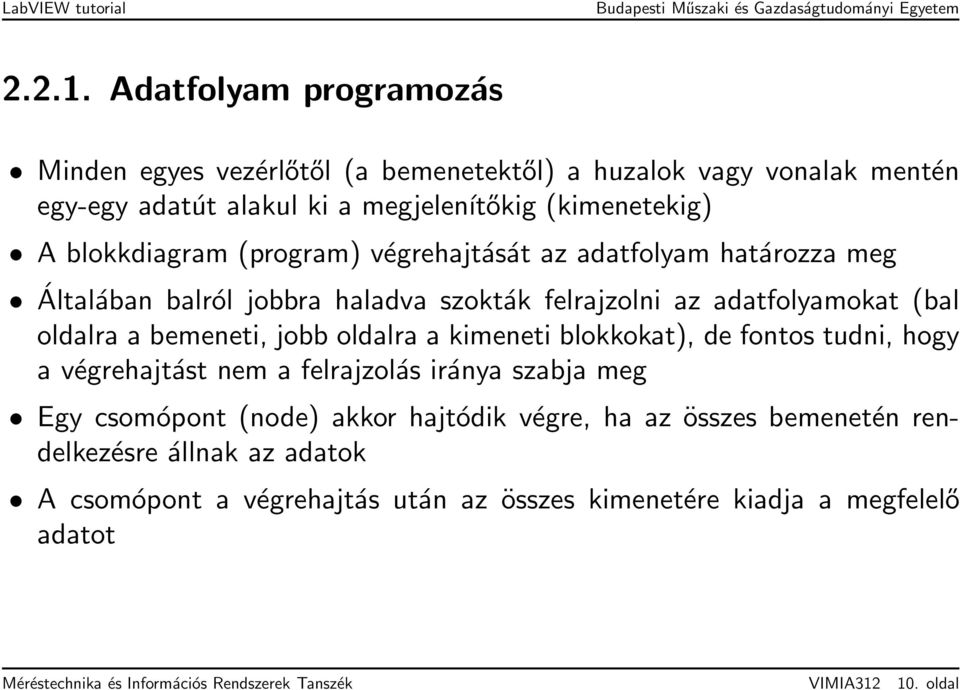

10 Adatfolyam programozás Minden egyes vezérlőtől (a bemenetektől) a huzalok vagy vonalak mentén egy-egy adatút alakul ki a megjelenítőkig (kimenetekig) A blokkdiagram (program) végrehajtását az adatfolyam határozza meg Általában balról jobbra haladva szokták felrajzolni az adatfolyamokat (bal oldalra a bemeneti, jobb oldalra a kimeneti blokkokat), de fontos tudni, hogy a végrehajtást nem a felrajzolás iránya szabja meg Egy csomópont (node) akkor hajtódik végre, ha az összes bemenetén rendelkezésre állnak az adatok A csomópont a végrehajtás után az összes kimenetére kiadja a megfelelő adatot Méréstechnika és Információs Rendszerek Tanszék VIMIA oldal

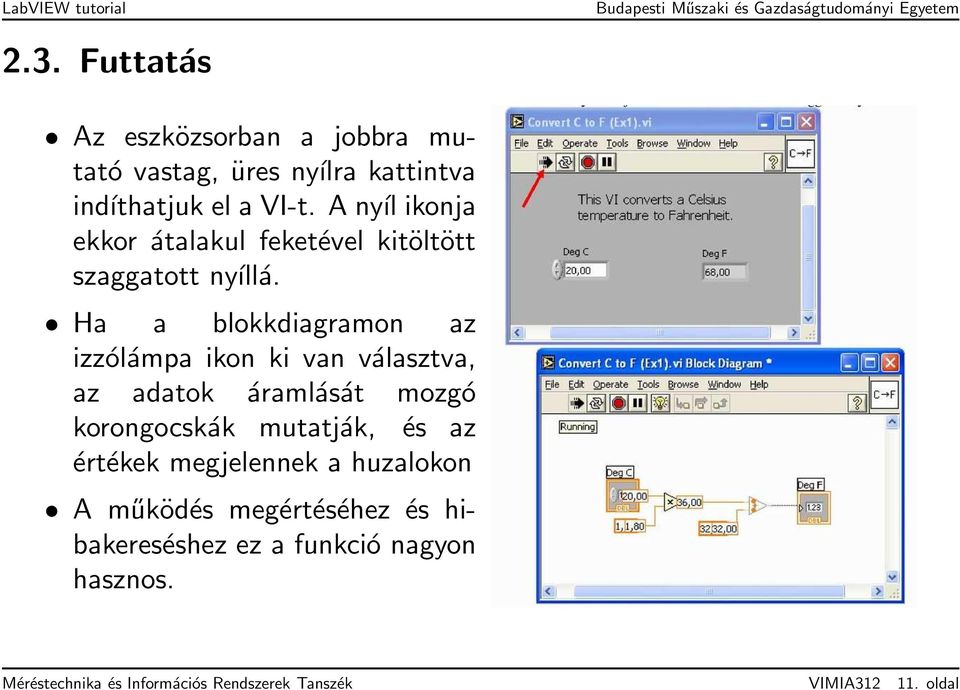

11 2.3. Futtatás Az eszközsorban a jobbra mutató vastag, üres nyílra kattintva indíthatjuk el a VI-t. A nyíl ikonja ekkor átalakul feketével kitöltött szaggatott nyíllá. Ha a blokkdiagramon az izzólámpa ikon ki van választva, az adatok áramlását mozgó korongocskák mutatják, és az értékek megjelennek a huzalokon A működés megértéséhez és hibakereséshez ez a funkció nagyon hasznos. Méréstechnika és Információs Rendszerek Tanszék VIMIA oldal

12 3. Paletták A VI-k írásához, futtatásához, hibakereséséhez, javításához szükséges eszközöket ún. palettákba szervezik Az előlap panelhez: A blokkdiagram eszközei: Méréstechnika és Információs Rendszerek Tanszék VIMIA oldal

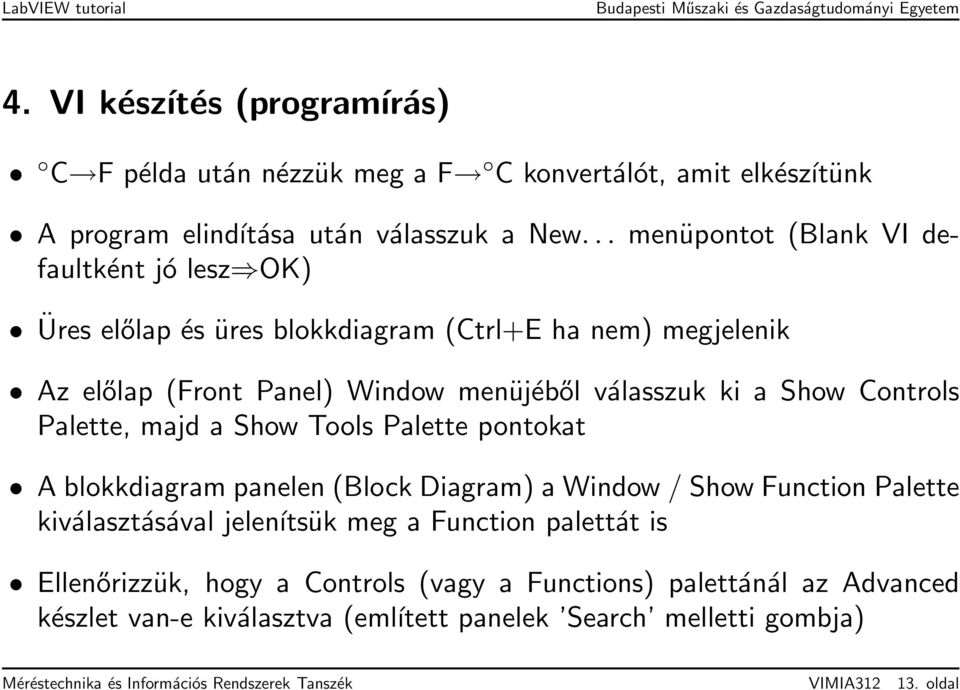

13 4. VI készítés (programírás) C F példa után nézzük meg a F C konvertálót, amit elkészítünk A program elindítása után válasszuk a New... menüpontot (Blank VI defaultként jó lesz OK) Üres előlap és üres blokkdiagram (Ctrl+E ha nem) megjelenik Az előlap (Front Panel) Window menüjéből válasszuk ki a Show Controls Palette, majd a Show Tools Palette pontokat A blokkdiagram panelen (Block Diagram) a Window / Show Function Palette kiválasztásával jelenítsük meg a Function palettát is Ellenőrizzük, hogy a Controls (vagy a Functions) palettánál az Advanced készlet van-e kiválasztva (emĺıtett panelek Search melletti gombja) Méréstechnika és Információs Rendszerek Tanszék VIMIA oldal

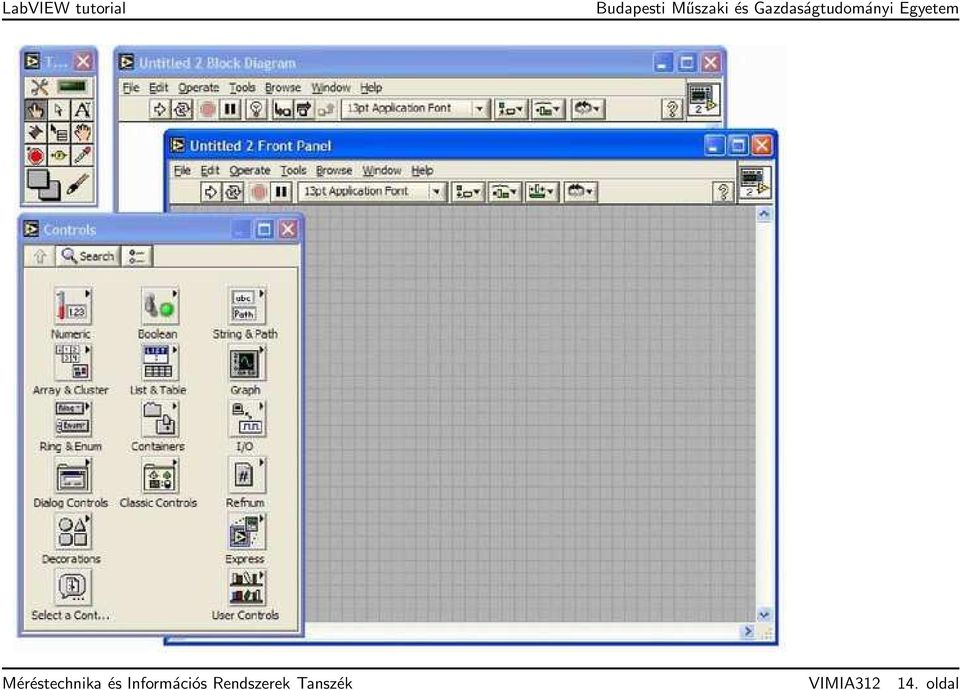

14 Méréstechnika és Információs Rendszerek Tanszék VIMIA oldal

15 4.1. Előlap Létre kell hozni a virtuális műszer előlapját van egy vezérlőnk (bemenet: Fahrenheit fok) van egy megjelenítőnk (kimenet: Celsius fok) Változófogalom: hagyományos értelemben két változónk van, egyik a Fahrenheit értéket, míg másik a Celsius értéket tartalmazza. A LabVIEW-ban nem változókkal, hanem adatforrással, megjelenítővel és adatfolyammal dolgozunk. Változókkal akkor kell foglalkozni, ha az adatfolyam koncepcióval nem feloldható a probléma. A bemenet létrehozása: A Control palettán click a Numeric alpalettára Click Numeric control ikon Click a VI előlapjára (megjelenik az ikon az előlapon, és jobb egérrel a tulajdonságok beálĺıtására nyílik lehetőség) A blokkkdiagramon is megjelenik a megfelelő szimbólum Méréstechnika és Információs Rendszerek Tanszék VIMIA oldal

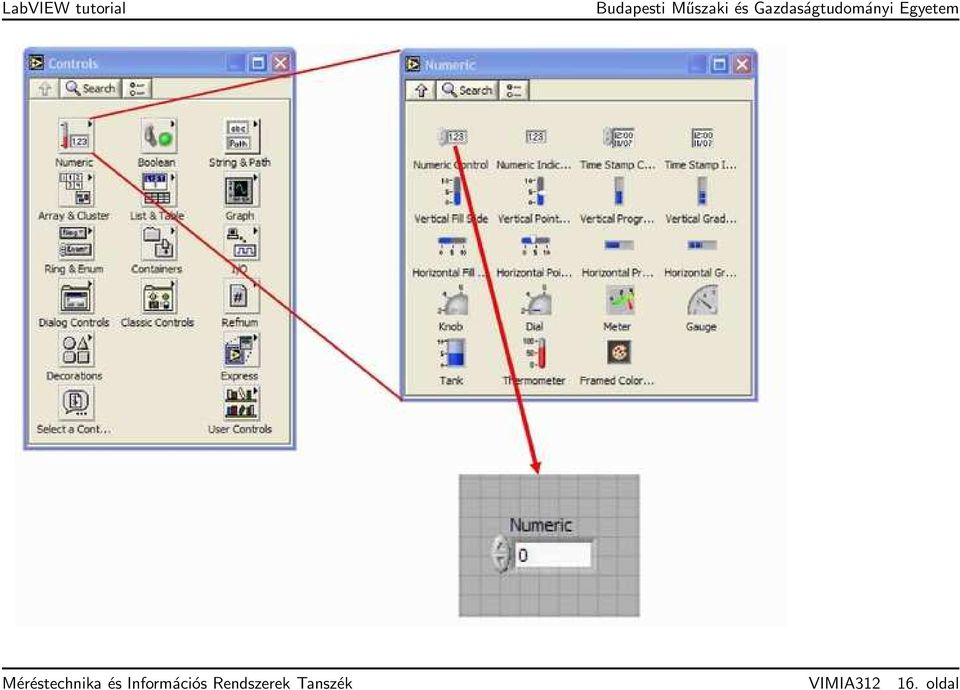

16 Méréstechnika és Információs Rendszerek Tanszék VIMIA oldal

17 A Control (bemenet) mintájára az Indicator (kimenet) is létrehozható A Control palettán click a Numeric alpalettára Click Numeric indicator ikon Click a VI előlapjára A semmitmondó feliratokat azokra rákattintva könnyedén átnevezhetjük Az előlap és blokkdiagram a következőképpen néz ki: Méréstechnika és Információs Rendszerek Tanszék VIMIA oldal

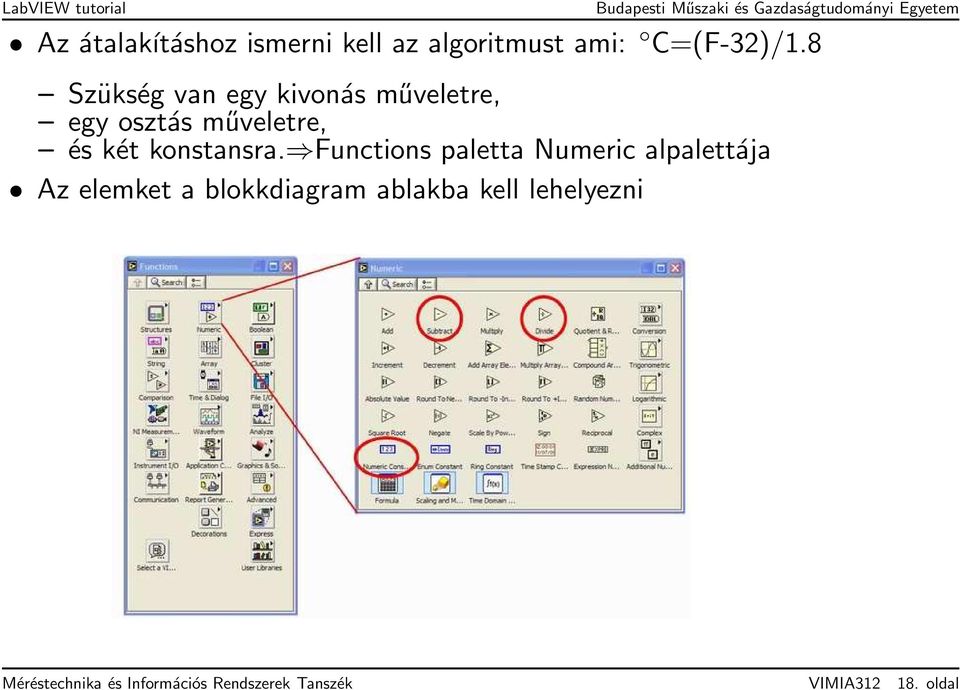

18 Az átalakításhoz ismerni kell az algoritmust ami: C=(F-32)/1.8 Szükség van egy kivonás műveletre, egy osztás műveletre, és két konstansra. Functions paletta Numeric alpalettája Az elemket a blokkdiagram ablakba kell lehelyezni Méréstechnika és Információs Rendszerek Tanszék VIMIA oldal

19 Következő lépés a blokkdiagram elemeinek összehuzalozása A blokkdiagram ablak bal oldalán látható törött nyíl jelzi, hogy szintaktikai hiba van (nincs huzalozás). Rákattintással javaslatot tesz a hibák kezelésére. A Tools palettáról a cérna ikonnal jelzett Connect Wire huzalozót kiválasztva összeköthetjük az egyes blokkokat Ha megvagyunk futtathatjuk a programot (bal felső sarokban a nyíl megnyomásával) Az előlapon tetszőleges Fahrenheit értéket beírva futtatás után megjelenik a Celsius megfelelő Ne feledjük a mentést! Méréstechnika és Információs Rendszerek Tanszék VIMIA oldal

20 Méréstechnika és Információs Rendszerek Tanszék VIMIA oldal

21 5. Vezérlési szerkezetek A blokkdiagram panel Structures alpalettájában található: for ciklus ciklusszámláló i és ciklusok száma N while ciklus ciklusszámláló i és ciklusfeltétel A ciklusba kívánkozó programrészletet (blokkot) körbe kell venni a ciklussal Méréstechnika és Információs Rendszerek Tanszék VIMIA oldal

22 5.1. For ciklus Van ciklusszámlálója (i, Iteration Terminal) A ciklusok számát az N bemeneti változó (Count Terminal) értéke határozza meg A ciklus 0-tól N 1-ig fut A piros nyíllal jelölt kék négyzetnek az a feladata, hogy kivezesse az i ciklusváltozó végértéket a ciklusból Méréstechnika és Információs Rendszerek Tanszék VIMIA oldal

23 5.2. While ciklus Van ciklusszámlálója (i, Iteration Terminal) Legalább egyszer lefut Működésére feltétel adható meg itt addig fut, amíg a STOP gombot meg nem nyomjuk Méréstechnika és Információs Rendszerek Tanszék VIMIA oldal

24 5.3. Case struktúra Stack-szerű megjelenítés A keretek egymás mögé illeszkednek, akár a kártyalapok Helye: Functions / Structures / Case Structure Egyszerre csak egy lap látszik A keretre történő jobbkattintással előjön a struktúrához tartozó legördülő menü Méréstechnika és Információs Rendszerek Tanszék VIMIA oldal

25 5.4. Sorrendi (Flat Sequence) struktúrák Click a Flat Sequenc... ikonra, majd vegyük körül a blokkdiagramon a szekvenciálisan végrehajtandó programrészt A blokkokat szekvenciálisan hajtja végre Új filmkocka hozzáadása: jobbkattintás a keretre és Add Frame After vagy... Before. Méréstechnika és Információs Rendszerek Tanszék VIMIA oldal

26 6. Egyéb funkciók Sub VI létrehozása: minden VI-ből készíthetünk egy olyan egységet, amelyet egy másik VI-be szubrutinszerűen, egyetlen blokk-ként beilleszthetünk Express VI: általában bonyolultabb feladatokat lát el, és dialógusablak segítségével interaktívan konfigurálható Az eltérő adattípusokat eltérő szín jelöli a konverzió típuskonverziós blokkokkal tehető meg (ez is a Function palettán belül található meg) jobbegérrel előhívhatjuk pl. egy bemenet (pl. Numeric Control) tulajdonságait ott megváltoztathatjuk a típust (sok más mellett) Méréstechnika és Információs Rendszerek Tanszék VIMIA oldal

27 7. Műszerkezelés A LabVIEW-val bármely olyan programozható műszer vezérelhető, amelyhez rendelkezésre állnak a driverek A legtöbb esetben már a programhoz előre megírt drivereket használhatjuk, melyek egy alkönyvtárban hozzáférhetőek (hasonlóan mint pl. egy for ciklus ) A drivereket is egy-egy ikon jelöli Amennyiben nem állnak rendelkezésre előre elkészített driverek, azokat magunk is elkészíthetjük C-ben és felhasználhatjuk a programban Méréstechnika és Információs Rendszerek Tanszék VIMIA oldal

28 7.1. HP4263B driverei Méréstechnika és Információs Rendszerek Tanszék VIMIA oldal
