PXW-FS5. Budapest, október 1.

Átírás

1 PXW-FS5 Budapest, október 1.

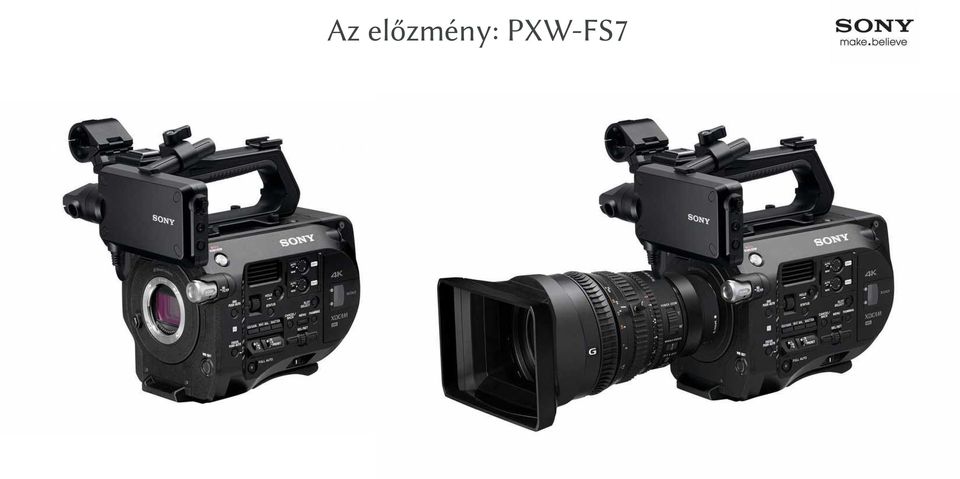

2 Az előzmény: PXW-FS7

3 PXW-FS7 Forradalmian új külső új vállkamera ergonomikus állítható fogantyú egyszerű használat 33%-kal könnyebb az alumíniumnál szilárdsága viszont nagyobb és könnyebb ütésálló a gépváz csak 2 kg

4 PXW-FS5 És itt a kistestvér

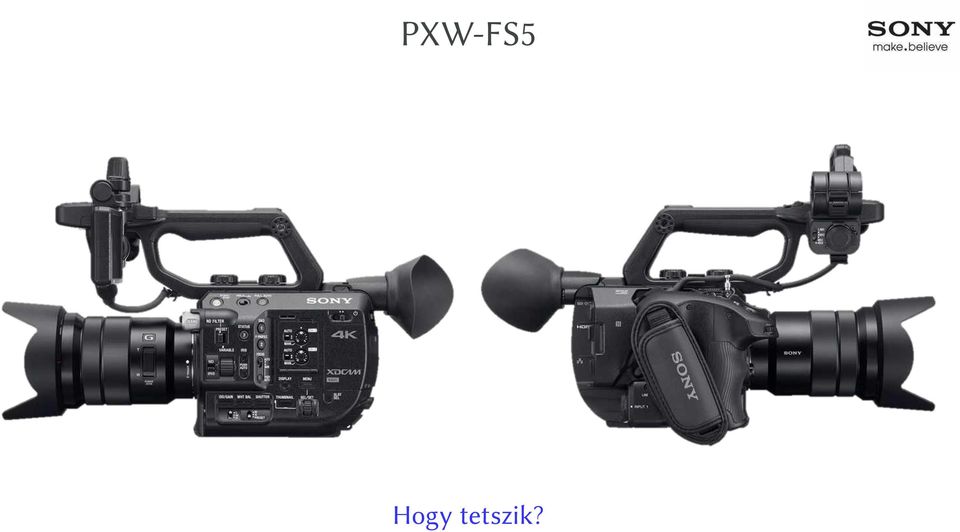

5 PXW-FS5 Hogy tetszik?

6 PXW-FS5 Hogy tetszik?

7 PXW-FS5 Mit jelentenek a betűk? P: Palm-operated kézi X: XAVC kódolás W: Writer nem csak kamera, de rögzít is FS: Film Style filmes 5: PXW-FS7 kistestvére

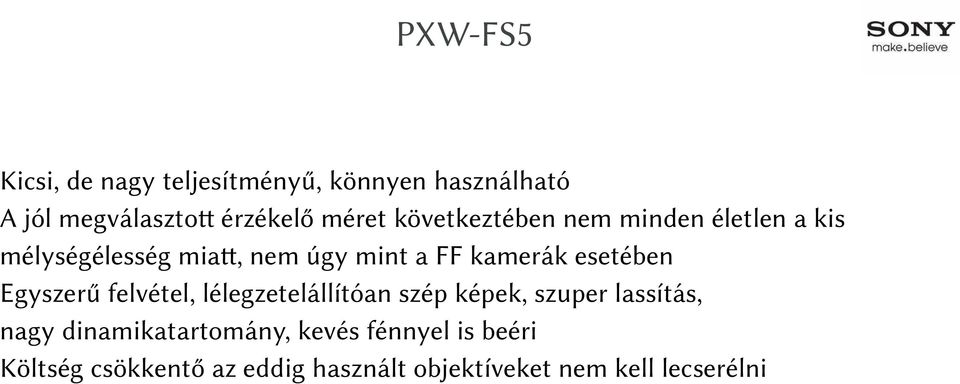

8 PXW-FS5 Kicsi, de nagy teljesítményű, könnyen használható A jól megválasztott érzékelő méret következtében nem minden életlen a kis mélységélesség miatt, nem úgy mint a FF kamerák esetében Egyszerű felvétel, lélegzetelállítóan szép képek, szuper lassítás, nagy dinamikatartomány, kevés fénnyel is beéri Költség csökkentő az eddig használt objektíveket nem kell lecserélni

9 Milyen piacot céloz meg? Szűk helyen Nincs alkalom az ismétlésre Nagy dinamikaátfogás, nagy kontraszt Gyors üzembe helyezés esküvő

10 Milyen piacot céloz meg? Céges eseményekhez Divat fotóhoz Videóművészek számára Online videó készítőknek ENG és televízió? Nincs XDCAM kódolás, talán a PXW-FS7 jobb választás

11 Hogyan használhatjuk? Repülő szerkezetekre, kép stabilizátorra, egylábú állványra szerelve Kézben tartva

12 Miért különleges a PXW-FS5? ergonómia érzékelő folyamatos szürke szűrő szuper lassítás E-bajonet élességállítás nagy dinamika tartomány egyidejű felvétel Clear Image Zoom Center Scan Mode proxy felvétel hálózati funkciók MI csatlakozó

13 A PXW-FS5 ergonómiája Nevetségesen kicsi súly: 0,8 kg (teljes szerelvénnyel 2,2 kg) Súlypontja alul van, közel a fogantyúhoz Forgatható fogantyú: egykezes használathoz programozható 5 zár programozható tárcsa programozható 4 felvétel varió himba botkormány programozható 6

14 A PXW-FS5 ergonómiája A forgatható fogantyúnak köszönhetően, többféle pozícióban is használható Az alja felfekszik egy sík felületre

15 A PXW-FS5 ergonómiája Az FS7 LCD keresője nem helyezhető oldalra Az FS700-al nem lehetséges a magas gépállás Szűk helyen az LCD levehető az LCD felül helyezkedik el az LCD az objektív tengelyében oldalsó nézet alacsony gépállás jobb oldali elhelyezés

16 A PXW-FS5 ergonómiája Az FS7 karos fogantyúját is fel lehet szerelni, valamint más markolatokat is

17 A PXW-FS5 hűtése Hasonló, mint az FS7 esetében A levegő a három hőforrás közepén áramlik (nyomtatott áramköri lap, érzékelő, akkumulátor)

18 Érzékelő méretek mélységélesség Full Frame mm² APS-H mm² APS-C 23,6 15,8 373 mm² Super35 fotó APS-C 22, mm² Foveon 20,7 13,8 286 mm² videó 23,6 13,3 314 mm² 18 13,5 243 mm² 2,5 k 1/1.7" 1/1.8" 1/2.5" 7,6 5,7 43 mm² 5,8 4,3 25 mm² 1" 15,8 8,9 13,2 8,8 140 mm² 116 mm² 24 12,7 304 mm² Super35 4/3 film ⅔" 8,8 6,6 58 mm² Super16mm 12,52 7,41 93 mm² 7,2 5,3 38 mm² ½" ⅓" ¼" 6,4 4,8 31 mm² 4,8 3,6 17 mm² 3,2 2,4 8 mm²

19 A PXW-FS5 érzékelője Hasonló mint az FS7-nél Dinamika átfogás: 14 fényérték S-Log Érzékenység: ISO 3200 (S-Log3 Gamma) Gyors kiolvasás: lassítás, csökkentett redőnyzár hatás Teljes felbontás: 11,6 Mp (4352x2662, 14.7:9) Effektív felbontás: 8,4 Mp16:9

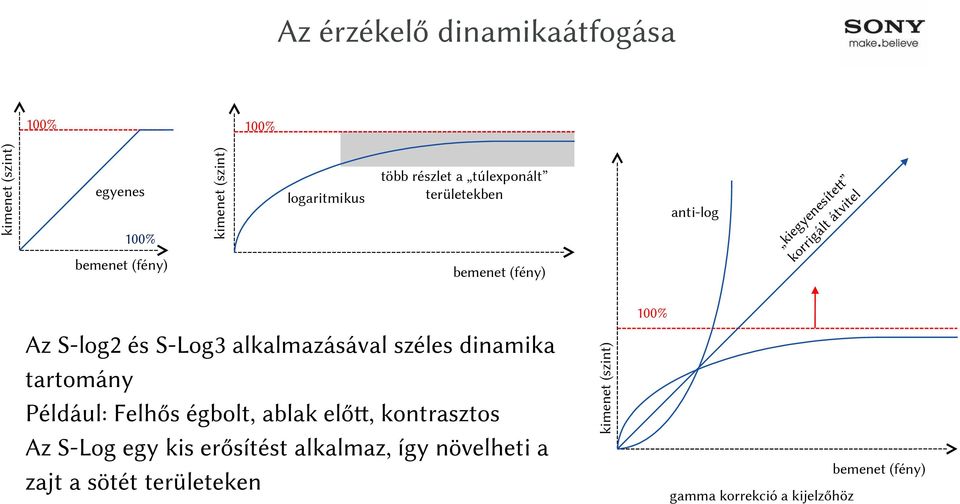

20 Az érzékelő dinamikaátfogása egyenes 100% bemenet (fény) logaritmikus több részlet a túlexponált területekben anti-log k ko ieg r r ye ig n ál es t á ít tv ett it e l 100% kimenet (szint) bemenet (fény) 100% Az S-log2 és S-Log3 alkalmazásával széles dinamika tartomány Például: Felhős égbolt, ablak előtt, kontrasztos Az S-Log egy kis erősítést alkalmaz, így növelheti a zajt a sötét területeken kimenet (szint) kimenet (szint) 100% bemenet (fény) gamma korrekció a kijelzőhöz

21 Az érzékelő dinamikaátfogása eredeti felvétel korrigált kép

22 Az érzékelő színtere A minőség több mint csak a felbontás S-Gamut3 és S-Gamut3.Cine

23 A szuper16 kiolvasása az érzékelő közepéről Az érzékelő felbontása 4K A szuper16 egy divatos méret S16 S35 A szuper16-os méret egy kisebb terület az érzékelő közepén Meglévő szuper16-os objektívjeinket használhatunk, az élesen kirajzolt kör elegendő, nem szükséges az egész érzékelőre kiterjeszteni S16 S35

24 Objektív foglalat E-bajonet Minden fajta objektív használható (a rövid bázistávolság okán) Nagy átmérő Kapcsolat az objektív és a kamera között (vezérlés) FF lencse használata esetén, a fény egy része elvész (tipikusan több mint 1 fé); ezért használnak aktív adaptert objektív adapter az érzékelő síkja FF S35 korrekciós tag bázis távolság

25 Még több objektív E-bajonett objektív foglalat Illeszkedik a Sony α rendszeréhez 18 mm a hátsó sík távolsága autóírisz LA-EA4 adapter Sony objektívekhez A-bajonettes objektívek illesztése 35mm full-frame kompatibilis féligáteresztő tükör élesség/rekesz vezérlés élesség követés állványmenet

26 Még több objektív Metabones Canon EF adapter Alpha objektív LA-EA4 adapter Metabones Contax adapter MTF Nikon adapter Vocas PL adapter

27 Szürke szűrő Hasonló, mint a PXW-X180 Előre beállított értékek: Clear, 1/4, 1/16, 1/64 Változtatható: lineárisan 1/4-től 1/128-ig Miért? A válasz a MÉLYSÉGÉLESSÉG Belsőben a rekesz nyitva mert nincs elég fény, külsőben a rekesz zárva ezért a mélységélességi tartomány nagyobb

28 Lassítás Hasonló, mint az FS700-nál 240 kép/mp-ig HD 24p: 10 lassítás 8 mp 120 kép/mp-ig HD 24p 5 lassítás 16 mp 960 kép/mp-ig csökkentett felbontás (216 sor) HD 24p 40 lassítás 19 mp 480 kép/mp-ig csökkentett felbontás (432 sor)hd 24p 20 lassítás 9 mp Indítás az elején, közepén, vagy végén

29 Többes felvétel Két kártyafoglalat, két indítógomb Egyidejű felvétel A A foglalat B Váltott felvétel A B Független felvétel indítógomb 1 A indítógomb 2 B B foglalat

30 Formátumok és adatmennyiségek kódolás felbontás mintavétel képsebesség Bitráta (Mbps) formátum XAVC-L QFHD 4:2:0, 8 bit 25p 23.98p 29.97p 60, 100 MXF XAVC-L Full HD 4:2:2, 10 bit 50p, 25p, 50i 23.98p 59.94p, 29.97p, 59.94i 50, 35, 25 MXF XAVC-L HD 720 4:2:2, 10 bit 50p, 59.94p 50 MXF AVCHD Full HD 4:2:0, 8 bit 50p, 25p, 50i 23.98p 59.94p, 29.97p, 59.94i 28, 24, 17

31 Proxy felvétel felvétel fájl formátum [NTSC] [PAL] Proxy felvétel XAVC QFHD /30p 60Mbps /24p 60Mbps /30p 9Mbps /24p 9Mbps /30p 3Mbps /24p 3Mbps XAVC HD /60p 50Mbps /60p 35Mbps /60i 50Mbps /60i 35Mbps /60i 25Mbps /30p 50Mbps /30p 35Mbps /24p 50Mbps /24p 35Mbps /60p 50Mbps /60p 9Mbps /60p 9Mbps /30p 9Mbps /30p 9Mbps /30p 9Mbps /30p 9Mbps /30p 9Mbps /24p 9Mbps /24p 9Mbps /60p 9Mbps /60p 3Mbps /60p 3Mbps /30p 3Mbps /30p 3Mbps /30p 3Mbps /30p 3Mbps /30p 3Mbps /24p 3Mbps /24p 3Mbps /60p 3Mbps XAVC QFHD /25p 60Mbps /25p 9Mbps /25p 3Mbps XAVC HD /50p 50Mbps /50p 35Mbps /50i 50Mbps /50i 35Mbps /50i 25Mbps /25p 50Mbps /25p 35Mbps /50p 50Mbps /50p 9Mbps /50p 9Mbps /25p 9Mbps /25p 9Mbps /25p 9Mbps /25p 9Mbps /25p 9Mbps /50p 9Mbps /50p 3Mbps /50p 3Mbps /25p 3Mbps /25p 3Mbps /25p 3Mbps /25p 3Mbps /25p 3Mbps /50p 3Mbps A proxy-t ugyanarra a kártyára rögzíti XAVC Proxy: H.264/AVC 420/8bit MP4 3 vagy 9 Mbps 360 vagy 720 sor

32 FS7 formátumok és adatmennyiségek

33 Videó kimenetek SDI (HD): 4:2:2, 10 bit HDMI (4K/HD): 4:2:2, 8 bit

34 Hálózat PXW-FS5 rendelkezik NFC, Wi-Fi és vezetékes kapcsolattal FTP (Wi-Fi / Eth): XAVC Proxy, XAVC-L és m2ts AVCHD Streaming (Wi-Fi / Eth), kompatibilis a Teradek Cube-bal Kamera ellenőrzés és felügyelet (Wi-Fi) a Content Browser Mobile (Android / ios)

35 MI papucs UWP-D vevő HVL-LBPC lámpa XLR-K2M adapter

36 Élesség állítás A nagy érzékelő miatt sokkal kritikusabb az élesség állítás Milyen segítséget kaphatunk? Arcfelismerés: követ egy számunkra fontos arcot Nagyító: 4 és 8 nagyítás érhető el, nem csak a kép közepén, hanem a botkormány segítségével bárhol 1 4 8

37 Clear Image Zoom Mint az X70, NX100, NX3 esetében Super Resolution Technology adatbázis haj előrejelzés haj, fa, bőr, kő, égbolt, él, virág, látkép, stb. osztályozás Mi ez? eljárás felvett kép (HD) az egymást követő és szomszédos képpontok elemzése hagyományos digitális zoom (interpoláció) kész kép (jobb minőség)

38 Akkumulátor BP-U sorozat (mint az EX1, EX3, X200 stb.) típus felvételi idő BP-U90 BP-U60 BP-U30 6 ó 50 p 4 ó 20 p 2 ó 10 p

39 Mi van a dobozban? Két változat, szállítás 2015 decembertől PXW-FS5: csak a váz + PXW-FS5K: SELP1810G objektívvel

40 PXW-FS7: A nagyágyú XQD 2 SDI kép/mp HD folyamatos QFHD XAVC-I és XAVC-L 60p HD XAVC-L és XAVC-I MPEG-2 HD 4K FS RAW (XDCA) ProRes HD (XDCA) Test és DC OUT (XDCA) Genlock IN (XDCA) TC IN/OUT (XDCA) Összevetés PXW-FS5: Kapd fel és forgass SD 2 SDI kép/mp 8 mp (HD) QFHD XAVC-L 30p HD XAVC-L AVCHD NEX-FS700: SD 1 + HXR-FMU128 SDI kép/mp 8 (HD) (IFR5+R5) AVCHD 4K FS RAW (IFR5+R5)

41 Összevetés (méret)

42 Összefoglalva a legfontosabbak újdonságokat Ergonómia: az FS5 bármilyen helyzetben csak kapd fel és forgass moduláris kialakítás bármilyen kamera mozgató szerkezethez (pl. drón) Szuper 35 mm, 4K érzékelő, filmes kép Folyamatosan változtatható szürke szűrő játék a mélységélességgel Szuper lassítás

43 Köszönöm figyelmüket Dénes Zoltán HSC, ICE
