1 Mintha sínen fűrészelne.

2 03 Alkalmazások áttekintése 47 Gépek áttekintése Merülőfűrészek 50 TS 55, TS 75 Építőipari körfűrész 54 AXT 50 LA Áttekintés: a rendszer és a tartozékok 55 Körfűrészlapok Valószínűleg senki más nem igazodik olyannyira a gyakorlati alkalmazás igényeihez a kézi fűrészek kifejlesztésénél, mint a Festool. Ezért találtuk fel már több mint 40 évvel ezelőtt a vezetősínt, a merülőfűrésszel pedig ismételten új mércét állítunk fel. Együttesen azt a kiemelkedő tulajdonságot képviselik, amely a Festool-t egyedülállóvá teszi: a rendszerben való gondolkodást. 45

3 Gyorsabb út a tiszta vágáshoz. Biztonságosan befogás és tökéletes vezetés: a merülőfűrész az MFT-vel társítva. A modern kézi körfűrészeknek számos elvárásnak kell eleget tenniük A mobilizálhatóság és a sokoldalúság mellett majdnem ugyanolyan precízen kell működniük, mint a telepített gépeknek. A Festool ezt is lehetővé teszi. A merülőfűrészek pontosan illeszkednek a vezetősínhez. Az eredmény: egyenes és kipattogzásmentes vágás a szabadalmaztatott kipattogzásgátlónak köszönhetően. A TS 55 és a TS 75 merülőfűrészek példamutatóan sokoldalúak és mobilizálhatóak: több kitűnő tulajdonsággal rendelkeznek, mint például a FastFix fűrészlapcsere vagy az intelligens MMC-elektronika. Az a szerszám, amely már egyedi készülékként is nagy hatást gyakorol Önre, lelkesedéssel fogja eltölteni a rendszerelőnyökkel kiegészítve. A vezetősín, a kombi szögmérő, a multifunkcionális asztal és az elszívóra való egyszerű csatlakozás ésszerűen egészítik ki egymást, és hozzásegíti Önt az optimális eredmény eléréséhez. Áttekintés az előnyökről: A sín segítségével mindig pontosan az előrajzolt vonalon fűrészel Kipattogzásmentes vágás Hosszú élettartam és robusztus kivitel FastFix fűrészlap csere Sokoldalúan alkalmazható a vezetősínnel és a multifunkcionális asztallal Mindkét oldalon kipattogzásmentes fűrészelés a vezetősínnek és a felszerelhető kipattogzásgátlónak köszönhetően. Praktikus megoldás mindenféle kivágáshoz: a Festool merülőfűrésszel és a vezetősínnel biztosan és pontosan vág még komplikált mértani alakzatokat is. A rendszer + + A Festool nem csupán készülékekben, hanem rendszerekben gondolkozik. Hogy jobban, gyorsabban és könnyebben menjen a munka. A fűrészlap rendszer. Az optimális fűrészlappal éri el a legjobb eredményt. Ezért a Festool saját maga fejleszti ki és optimalizálja az összes fűrészlapot. Körfűrészlapok az 56. oldaltól A vezető rendszer. A precíz és kipattogzásmentes fűrészeléshez csak egyetlen út vezet: A Festool vezetősín rendszer. Vezető rendszerek a 313. oldaltól 46

4 Alkalmazások áttekintése Áttekintés az alkalmazásokról kézi körfűrészek Ön tudja a legjobban, hogy mi a legfontosabb munka a feladatai között. Az alábbi táblázatban bemutatjuk a tipikus alkalmazásokat és a készülékek erős oldalait. A további részleteket a következő oldalak tartalmazzák. Így biztosan megtalálja az optimális megoldást. Maximális vágási mélység Kivágások kifűrészelése üvegbetétek részére a belső ajtókon Kivágások kifűrészelése üvegbetétek részére az utcai ajtókon Ajtók hosszának méretre vágása Burkolatok méretre fűrészelése fűtőtestek, szellőztetők és hangfalak részére Nyílások fűrészelése konyhai munkalapokon Irodai kettős padlók méretre vágása Utcai ajtók méretre fűrészelése 75 mm-ig Télikert profilok méretre fűrészelése 75 mm-ig Nyílások fűrészelése fából készült részeken és falemezeken Régi fapadlók kivágása Peremszegélyezés fűrészelése Parketta tágulási hézagának vágása Forgácslapok méretre vágása Furnérozott vagy műanyag bevonatú lapok mértere vágása Gipsz-és gipszkartonlapok vágása Alulemezek, -lapok és -profilok méretre vágása Műanyaglapok és -profilok méretre vágása PVC és alumínium kábelcsatornák hossztolása Pallódeszkák szegélyezése és hossztolása Deszkák elővágása Gerendák méretre fűrészelése Acél kábelcsatornák méretre fűrészelése Cement- és építőipari lapok fűrészelése Műgyantalemezek fűrészelése. megfelel, jól megfelel 3 kiválóan megfelel Merülőfűrészek Építőipari körfűrész TS 55 TS 75 AXT 50 LA 55 mm 75 mm 47 mm 3 3, , 3, ,,, , ,,,,,.,. 3.,., Az elszívó rendszer. Műhelyfelszerelési rendszerek. A rendszerező eszköz. Tiszta eredmény az elszívómobilokkal a műhelyben és az építkezésen egyaránt. Az MFT multifunkcionális asztal sokoldalú a műhelyben, praktikus a helyszíni munkáknál. A SYSTAINER T-LOC segít megőrizni a rendet. Gépek és tartozékok tárolására szolgál. Fűrészeléshez is. Elszívómobilok a 281. oldaltól Multifunkcionális asztal a 92. oldaltól Rendszerező eszközök a 337. oldaltól 47

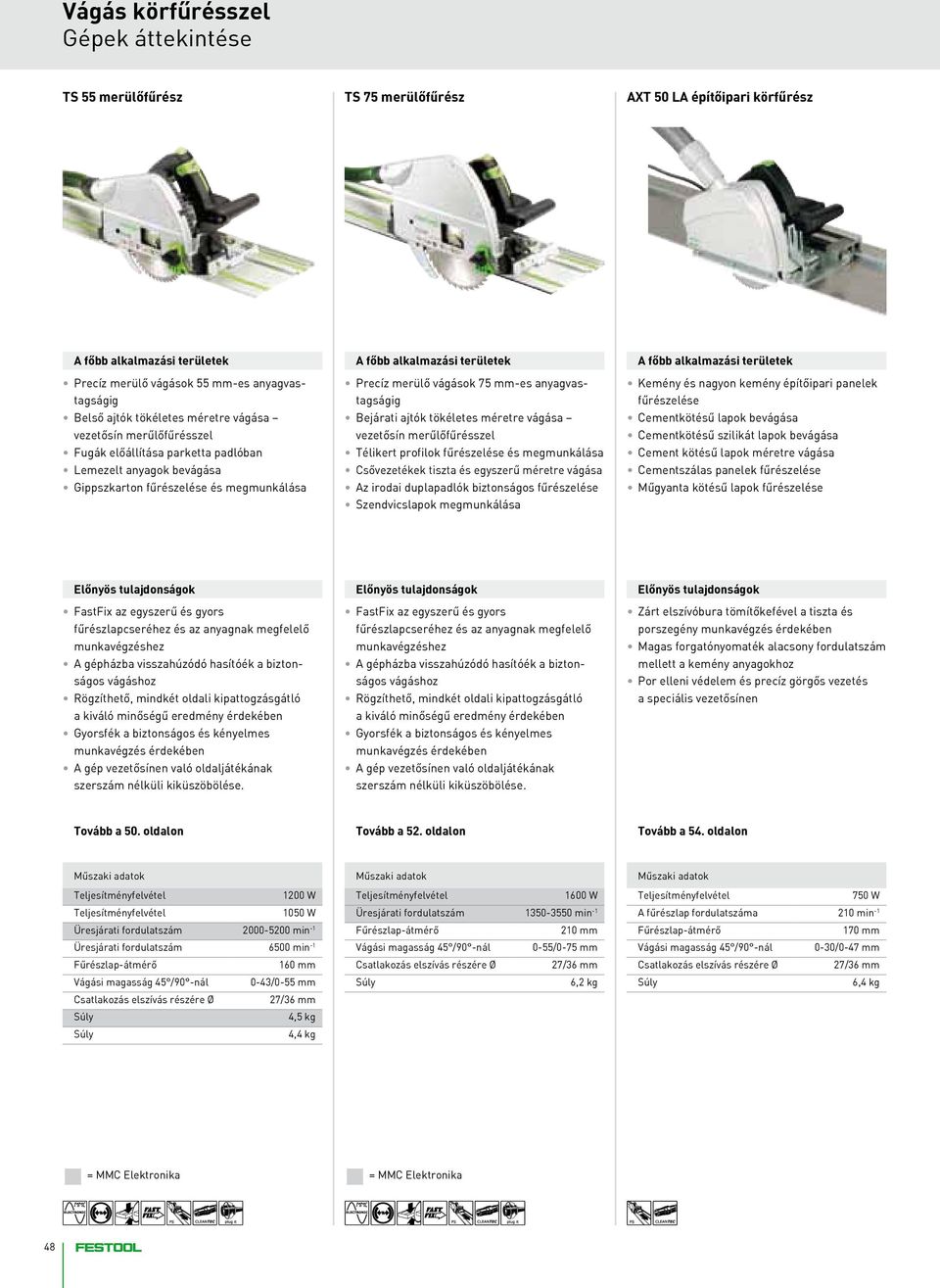

5 Gépek áttekintése TS 55 merülőfűrész TS 75 merülőfűrész AXT 50 LA építőipari körfűrész A főbb alkalmazási területek Precíz merülő vágások 55 mm-es anyagvastagságig Belső ajtók tökéletes méretre vágása vezetősín merűlőfűrésszel Fugák előállítása parketta padlóban Lemezelt anyagok bevágása Gippszkarton fűrészelése és megmunkálása A főbb alkalmazási területek Precíz merülő vágások 75 mm-es anyagvastagságig Bejárati ajtók tökéletes méretre vágása vezetősín merűlőfűrésszel Télikert profilok fűrészelése és megmunkálása Csővezetékek tiszta és egyszerű méretre vágása Az irodai duplapadlók biztonságos fűrészelése Szendvicslapok megmunkálása A főbb alkalmazási területek Kemény és nagyon kemény építőipari panelek fűrészelése Cementkötésű lapok bevágása Cementkötésű szilikát lapok bevágása Cement kötésű lapok méretre vágása Cementszálas panelek fűrészelése Műgyanta kötésű lapok fűrészelése Előnyös tulajdonságok FastFix az egyszerű és gyors fűrészlapcseréhez és az anyagnak megfelelő munkavégzéshez A gépházba visszahúzódó hasítóék a biztonságos vágáshoz Rögzíthető, mindkét oldali kipattogzásgátló a kiváló minőségű eredmény érdekében Gyorsfék a biztonságos és kényelmes munkavégzés érdekében A gép vezetősínen való oldaljátékának szerszám nélküli kiküszöbölése. Előnyös tulajdonságok FastFix az egyszerű és gyors fűrészlapcseréhez és az anyagnak megfelelő munkavégzéshez A gépházba visszahúzódó hasítóék a biztonságos vágáshoz Rögzíthető, mindkét oldali kipattogzásgátló a kiváló minőségű eredmény érdekében Gyorsfék a biztonságos és kényelmes munkavégzés érdekében A gép vezetősínen való oldaljátékának szerszám nélküli kiküszöbölése. Előnyös tulajdonságok Zárt elszívóbura tömítőkefével a tiszta és porszegény munkavégzés érdekében Magas forgatónyomaték alacsony fordulatszám mellett a kemény anyagokhoz Por elleni védelem és precíz görgős vezetés a speciális vezetősínen Tovább a 50. oldalon Tovább a 52. oldalon Tovább a 54. oldalon Műszaki adatok Teljesítményfelvétel 10 Teljesítményfelvétel 50 Üresjárati fordulatszám 000 min -1 Üresjárati fordulatszám 6500 min -1 Fűrészlap-átmérő 0 mm Vágási magasság 45 /90 -nál 0-43/05 mm Csatlakozás elszívás részére Ø 27/36 mm Súly 4,5 kg Súly 4,4 kg Műszaki adatok Teljesítményfelvétel 00 Üresjárati fordulatszám min -1 Fűrészlap-átmérő 2 mm Vágási magasság 45 /90 -nál 05/0-75 mm Csatlakozás elszívás részére Ø 27/36 mm Súly 6,2 kg Műszaki adatok Teljesítményfelvétel 750 A fűrészlap fordulatszáma 2 min -1 Fűrészlap-átmérő 170 mm Vágási magasság 45 /90 -nál 0-/0-47 mm Csatlakozás elszívás részére Ø 27/36 mm Súly 6,4 kg = MMC Elektronika = MMC Elektronika

6

7 TS 55 merülőfűrész A kézi körfűrészek példaképe. A Festool a TS 55-tel új mércét állított fel a merülőfűrészek területén. A számtalan jó megoldás egyedülálló előnyöket biztosít a napi munkában. FastFix fűrészlap csere. A fűrészlap cseréje néhány kézmozdulattal elvégezhető. A következmény: gyakori csere, az anyag tulajdonságainak megfelelő fűrészelés és pénzmegtakarítás. Forgatható elszívócsonk. Nagyobb mozgásszabadság, kevesebb botladozás. Az elszívótömlő mindig jó helyen van, soha sem zavar, ezért mindig rajta maradhat a gépen az egészségvédelem érdekében. Hézagmentes vezetés. A vezetőpofák szerszám nélkül beállíthatók a vezetősínen. A vezetés így precíz és hézagmentes lesz. Kipattogzásgátló mindkét oldalon. Mindkét oldalon kipattogzásmentes fűrészelés. A kipattogzásgátló és a vezetősín teszi lehetővé. Előrajzolt vonal = vágás. Pontos fűrészelés szögben végzett vágásoknál is. A TS 55-nél a vágási él szögben végzett vágásoknál is mindig pontosan az előrajzolt vonalon lesz. Rugózó feszítőék. Megjelenik, ha szükség van rá. Ha zavar, akkor eltűnik: a rugós feszítőék a merülő vágásnál a gépházban marad. Szállítási terjedelem kezelőszerszám TS 55 EBQ-Plus-FS H finomfogazású fűrészlap, vezetősín FS 1400/2, kipattogzásgátló, Systainer-ben SYS 4 T-LOC TS 55 EBQ-FS H finomfogazású fűrészlap, vezetősín FS 1400/2, kartonban TS 55 Q-Plus-FS H 28 univerzális fűrészlap, vezetősín FS 1400/2, kipattogzásgátló, Systainer-ben SYS 4 T-LOC TS 55 Q-FS H 28 univerzális fűrészlap, vezetősín FS 1400/2, kartonban TS 55 EBQ-Plus H finomfogazású fűrészlap, kipattogzásgátló, Systainer-ben SYS 4 T-LOC TS 55 EBQ H finomfogazású fűrészlap, kartonban TS 55 Q-Plus H 28 univerzális fűrészlap, kipattogzásgátló, Systainer-ben SYS 4 T-LOC TS 55 Q H 28 univerzális fűrészlap, kartonban Cikkszám A tartozékokat lásd az 55. oldalon 50

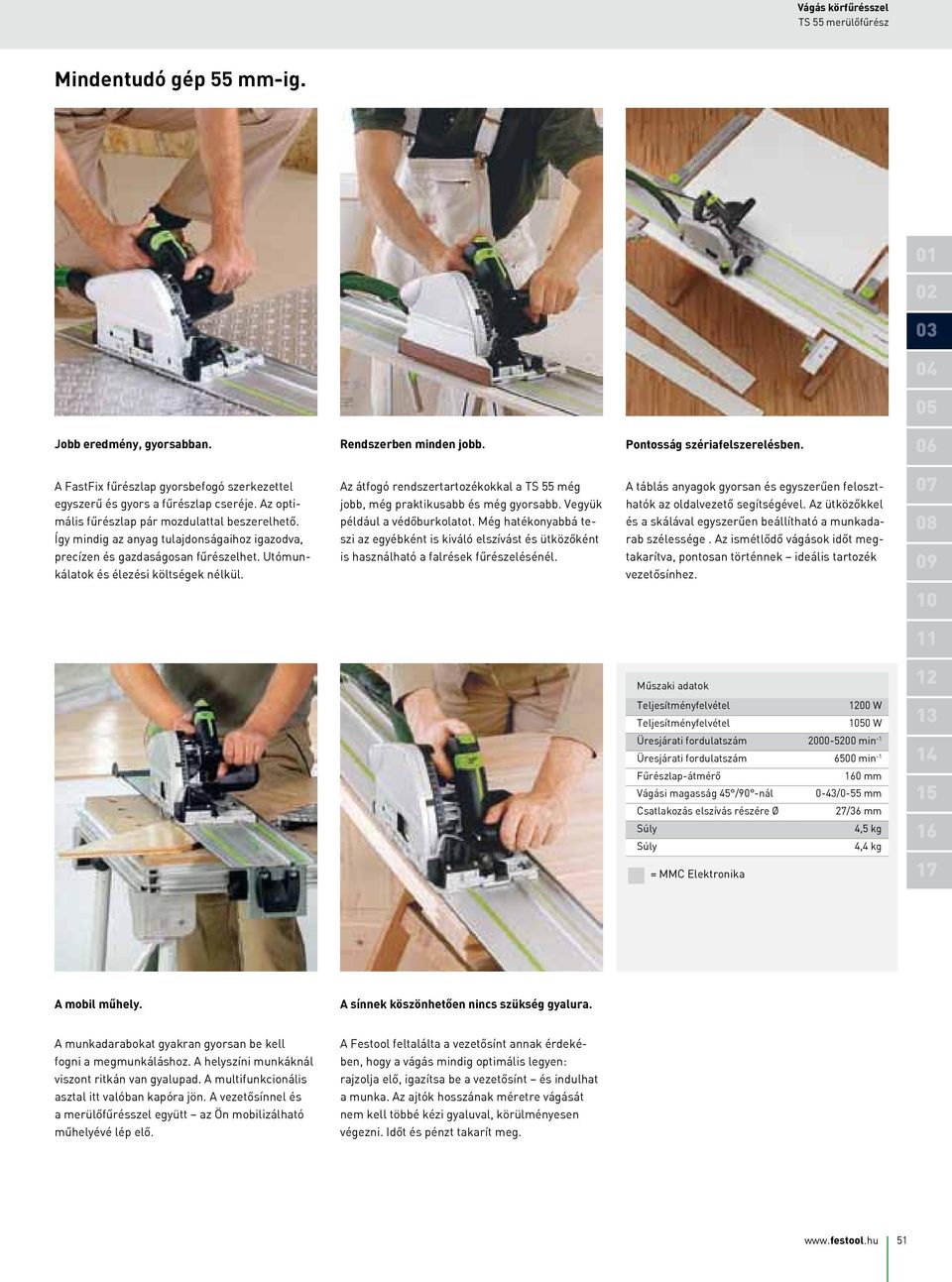

8 TS 55 merülőfűrész Mindentudó gép 55 mm-ig Jobb eredmény, gyorsabban. Rendszerben minden jobb. Pontosság szériafelszerelésben. 06 A FastFix fűrészlap gyorsbefogó szerkezettel egyszerű és gyors a fűrészlap cseréje. Az optimális fűrészlap pár mozdulattal beszerelhető. Így mindig az anyag tulajdonságaihoz igazodva, precízen és gazdaságosan fűrészelhet. Utómunkálatok és élezési költségek nélkül. Az átfogó rendszertartozékokkal a TS 55 még jobb, még praktikusabb és még gyorsabb. Vegyük például a védőburkolatot. Még hatékonyabbá teszi az egyébként is kiváló elszívást és ütközőként is használható a falrések fűrészelésénél. A táblás anyagok gyorsan és egyszerűen feloszthatók az oldalvezető segítségével. Az ütközőkkel és a skálával egyszerűen beállítható a munkadarab szélessége. Az ismétlődő vágások időt megtakarítva, pontosan történnek ideális tartozék vezetősínhez Műszaki adatok 12 Teljesítményfelvétel Teljesítményfelvétel Üresjárati fordulatszám 000 min -1 Üresjárati fordulatszám 6500 min -1 Fűrészlap-átmérő 0 mm Vágási magasság 45 /90 -nál 0-43/05 mm Csatlakozás elszívás részére Ø 27/36 mm Súly 4,5 kg Súly 4,4 kg = MMC Elektronika A mobil műhely. A sínnek köszönhetően nincs szükség gyalura. A munkadarabokat gyakran gyorsan be kell fogni a megmunkáláshoz. A helyszíni munkáknál viszont ritkán van gyalupad. A multifunkcionális asztal itt valóban kapóra jön. A vezetősínnel és a merülőfűrésszel együtt az Ön mobilizálható műhelyévé lép elő. A Festool feltalálta a vezetősínt annak érdekében, hogy a vágás mindig optimális legyen: rajzolja elő, igazítsa be a vezetősínt és indulhat a munka. Az ajtók hosszának méretre vágását nem kell többé kézi gyaluval, körülményesen végezni. Időt és pénzt takarít meg. 51

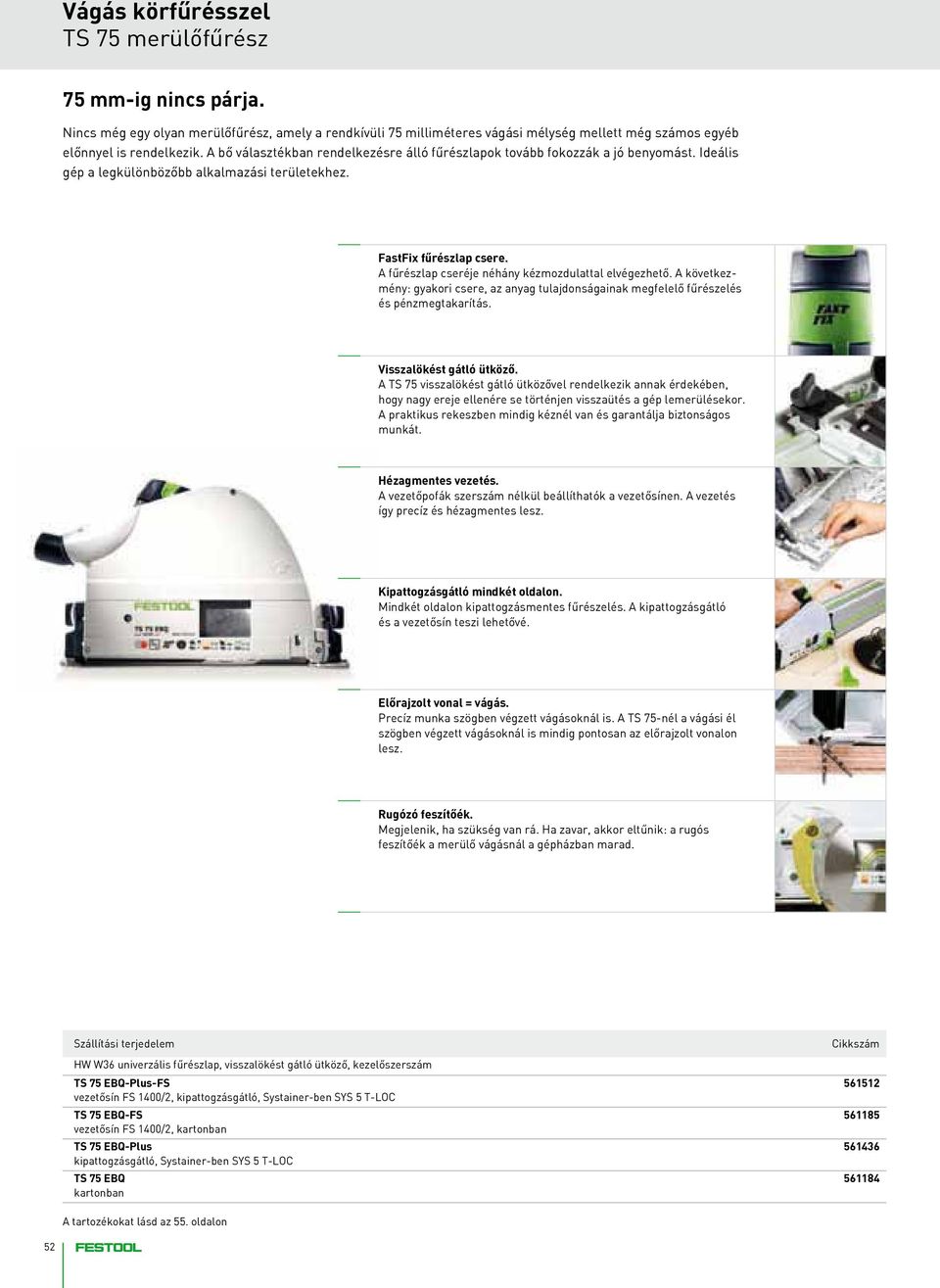

9 TS 75 merülőfűrész 75 mm-ig nincs párja. Nincs még egy olyan merülőfűrész, amely a rendkívüli 75 milliméteres vágási mélység mellett még számos egyéb előnnyel is rendelkezik. A bő választékban rendelkezésre álló fűrészlapok tovább fokozzák a jó benyomást. Ideális gép a legkülönbözőbb alkalmazási területekhez. FastFix fűrészlap csere. A fűrészlap cseréje néhány kézmozdulattal elvégezhető. A következmény: gyakori csere, az anyag tulajdonságainak megfelelő fűrészelés és pénzmegtakarítás. Visszalökést gátló ütköző. A TS 75 visszalökést gátló ütközővel rendelkezik annak érdekében, hogy nagy ereje ellenére se történjen visszaütés a gép lemerülésekor. A praktikus rekeszben mindig kéznél van és garantálja biztonságos munkát. Hézagmentes vezetés. A vezetőpofák szerszám nélkül beállíthatók a vezetősínen. A vezetés így precíz és hézagmentes lesz. Kipattogzásgátló mindkét oldalon. Mindkét oldalon kipattogzásmentes fűrészelés. A kipattogzásgátló és a vezetősín teszi lehetővé. Előrajzolt vonal = vágás. Precíz munka szögben végzett vágásoknál is. A TS 75-nél a vágási él szögben végzett vágásoknál is mindig pontosan az előrajzolt vonalon lesz. Rugózó feszítőék. Megjelenik, ha szükség van rá. Ha zavar, akkor eltűnik: a rugós feszítőék a merülő vágásnál a gépházban marad. Szállítási terjedelem H 36 univerzális fűrészlap, visszalökést gátló ütköző, kezelőszerszám TS 75 EBQ-Plus-FS vezetősín FS 1400/2, kipattogzásgátló, Systainer-ben SYS 5 T-LOC TS 75 EBQ-FS vezetősín FS 1400/2, kartonban TS 75 EBQ-Plus kipattogzásgátló, Systainer-ben SYS 5 T-LOC TS 75 EBQ kartonban Cikkszám A tartozékokat lásd az 55. oldalon 52

10 TS 75 merülőfűrész Nem csak a vágási mélység miatt különleges gép Ennél többet semmilyen fűrész nem tud. Mindig a megfelelő fűrészlappal. Precíz és egyszerű. 06 A TS 75 ott mutatja meg igazán a tudását, ahol a hagyományos 65 mm-es gépek már rég feladták méghozzá kézhezálló módon. A TS 75 a vezetősínnel együtt lehetővé teszi a rugalmas munkavégzést. A különböző anyagokat gyakran fűrészeljük ugyanazzal a fűrészlappal, mert a csere körülményes lenne. Ez természetesen a vágás minőségének és a fűrészlap élettartamának rovására megy. A Festool segít a bajon: a FastFix fűrészlap befogással mi sem egyszerűbb. A 75 mm-es vágási mélység és a bevált merü- lési elv ideális az olyan feladatoknál, ahol vastag munkadarabokat egy vágással kell fűrészelni. Nincs szükség a munkadarab fáradságos megfordítására és minimálisra csökken az utóigazítás Műszaki adatok 12 Teljesítményfelvétel 00 Üresjárati fordulatszám min Fűrészlap-átmérő Vágási magasság 45 /90 -nál Csatlakozás elszívás részére Ø Súly = MMC Elektronika 2 mm 05/0-75 mm 27/36 mm 6,2 kg Pontosság szériafelszerelésben. Rugalmas eljárás. A táblás anyagok gyorsan és egyszerűen feloszthatók az oldalvezető segítségével. Az ütközőkkel és a skálával egyszerűen beállítható a munkadarab szélessége. Az ismétlődő vágások időt megtakarítva, pontosan történnek ideális tartozék vezetősínhez. Sokoldalúan és rugalmasan alkalmazható. A megfelelő fűrészlappal és a merülő eljárással könnyen elvégezhetők az illesztő munkák a maximálisan 75 mm-es vastagságú szendvicslemezeken és a kábelcsatornákon. 53

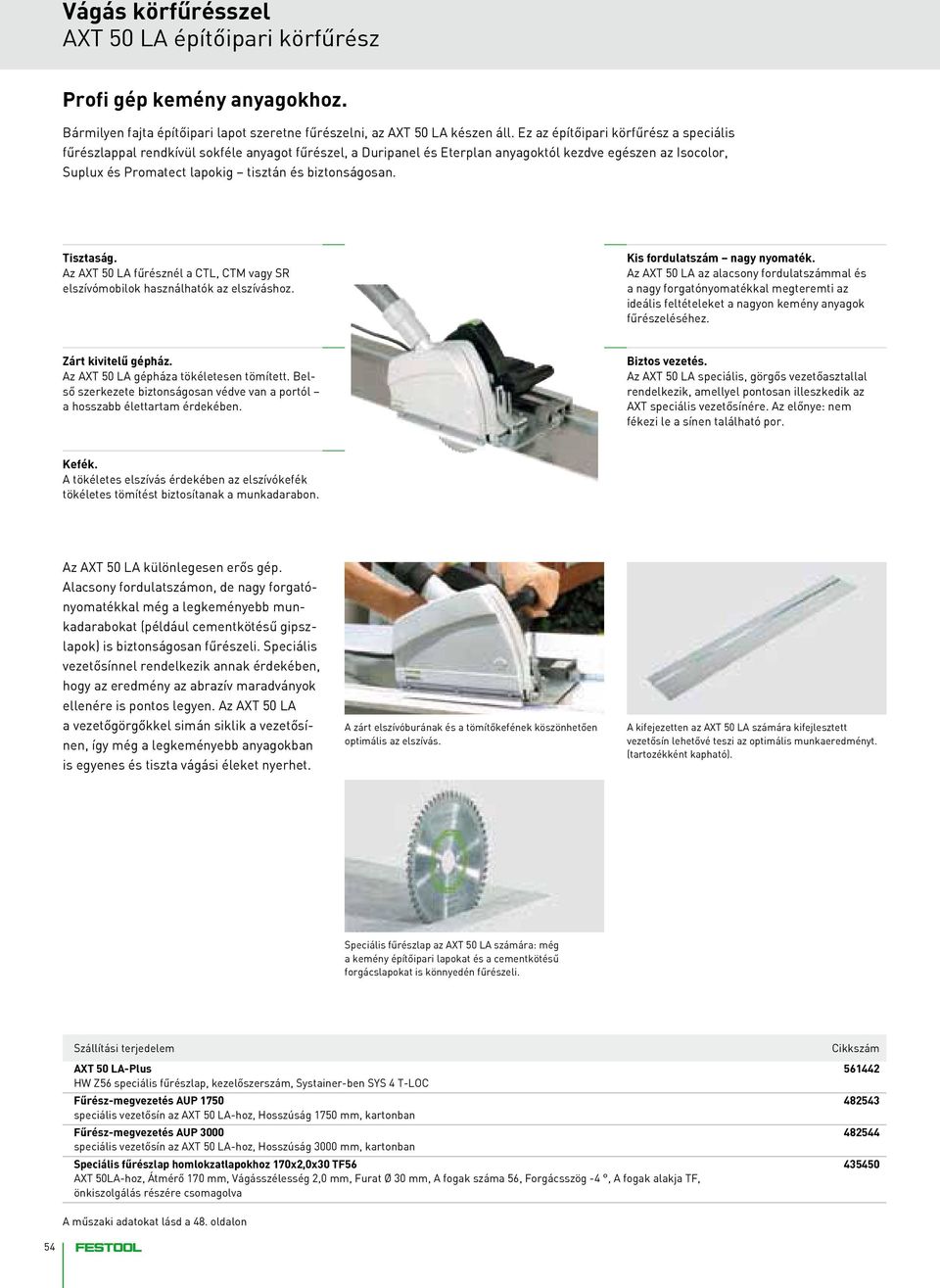

11 AXT 50 LA építőipari körfűrész Profi gép kemény anyagokhoz. Bármilyen fajta építőipari lapot szeretne fűrészelni, az AXT 50 LA készen áll. Ez az építőipari körfűrész a speciális fűrészlappal rendkívül sokféle anyagot fűrészel, a Duripanel és Eterplan anyagoktól kezdve egészen az Isocolor, Suplux és Promatect lapokig tisztán és biztonságosan. Tisztaság. Az AXT 50 LA fűrésznél a CTL, CTM vagy SR elszívómobilok használhatók az elszíváshoz. Kis fordulatszám nagy nyomaték. Az AXT 50 LA az alacsony fordulatszámmal és a nagy forgatónyomatékkal megteremti az ideális feltételeket a nagyon kemény anyagok fűrészeléséhez. Zárt kivitelű gépház. Az AXT 50 LA gépháza tökéletesen tömített. Belső szerkezete biztonságosan védve van a portól a hosszabb élettartam érdekében. Biztos vezetés. Az AXT 50 LA speciális, görgős vezetőasztallal rendelkezik, amellyel pontosan illeszkedik az AXT speciális vezetősínére. Az előnye: nem fékezi le a sínen található por. Kefék. A tökéletes elszívás érdekében az elszívókefék tökéletes tömítést biztosítanak a munkadarabon. Az AXT 50 LA különlegesen erős gép. Alacsony fordulatszámon, de nagy forgatónyomatékkal még a legkeményebb munkadarabokat (például cementkötésű gipszlapok) is biztonságosan fűrészeli. Speciális vezetősínnel rendelkezik annak érdekében, hogy az eredmény az abrazív maradványok ellenére is pontos legyen. Az AXT 50 LA a vezetőgörgőkkel simán siklik a vezetősínen, így még a legkeményebb anyagokban is egyenes és tiszta vágási éleket nyerhet. A zárt elszívóburának és a tömítőkefének köszönhetően optimális az elszívás. A kifejezetten az AXT 50 LA számára kifejlesztett vezetősín lehetővé teszi az optimális munkaeredményt. (tartozékként kapható). Speciális fűrészlap az AXT 50 LA számára: még a kemény építőipari lapokat és a cementkötésű for gácslapokat is könnyedén fűrészeli. Szállítási terjedelem Cikkszám AXT 50 LA-Plus H Z56 speciális fűrészlap, kezelőszerszám, Systainer-ben SYS 4 T-LOC Fűrész-megvezetés AUP 1750 speciális vezetősín az AXT 50 LA-hoz, Hosszúság 1750 mm, kartonban Fűrész-megvezetés AUP 00 speciális vezetősín az AXT 50 LA-hoz, Hosszúság 00 mm, kartonban Speciális fűrészlap homlokzatlapokhoz 170x2,0x 56 AXT 50LA-hoz, Átmérő 170 mm, Vágásszélesség 2,0 mm, Furat Ø mm, A fogak száma 56, Forgácsszög -4, A fogak alakja, önkiszolgálás részére csomagolva A műszaki adatokat lásd a. oldalon 54

12 Áttekintés: a rendszer és a tartozékok Tartozékok a TS 55 és a TS 75 merülőfűrészekhez Megnevezés Magyarázat Cikkszám Kipattogzásgátló SP-TS 55/5 Párhuzamvezető PA-TS 55 Párhuzamvezető PA-TS 75 Fedlap ABSA-TS 55 TS 55 és TS 75-höz, vágásokhoz, ahol a jobboldali él is kipattogzásmentes, vezetősínnel és anélkül is használható, A csomag tartalma 5 db, önkiszolgálás részére csomagolva TS 55-höz, kétoldalon megvezetett párhuzamvezető, asztalszélesítőként is használható, Max. munkadarab-szélesség 0 mm, kartonban TS 75-höz, kétoldalon megvezetett párhuzamvezető, asztalszélesítőként is használható, Max. munkadarab-szélesség 0 mm, kartonban TS 55-höz, fedél a jobb porelszívás érdekében, árnyékfuga ütközőként is használható, Árnyékfuga szélesség mm, kartonban SYSTAINER T-LOC SYS-TS 55 SYSTAINER méret SYS 4 T-LOC SYSTAINER T-LOC SYS-TS 75 SYSTAINER méret SYS 5 T-LOC Körfűrészlapok az 56. oldaltól Vezetősín lásd a Vezetősín-rendszer című fejezetben, a 313. oldaltól Visszalökést gátló ütköző FS-RSP TS 55, TS 75, A 55, AP 55, AT 65, AP 65, AP 85-höz, első és hátsó ütközőként szolgál az FS/2 vezetősínen, vezető-ütközőként is használható, önkiszolgálás részére csomagolva

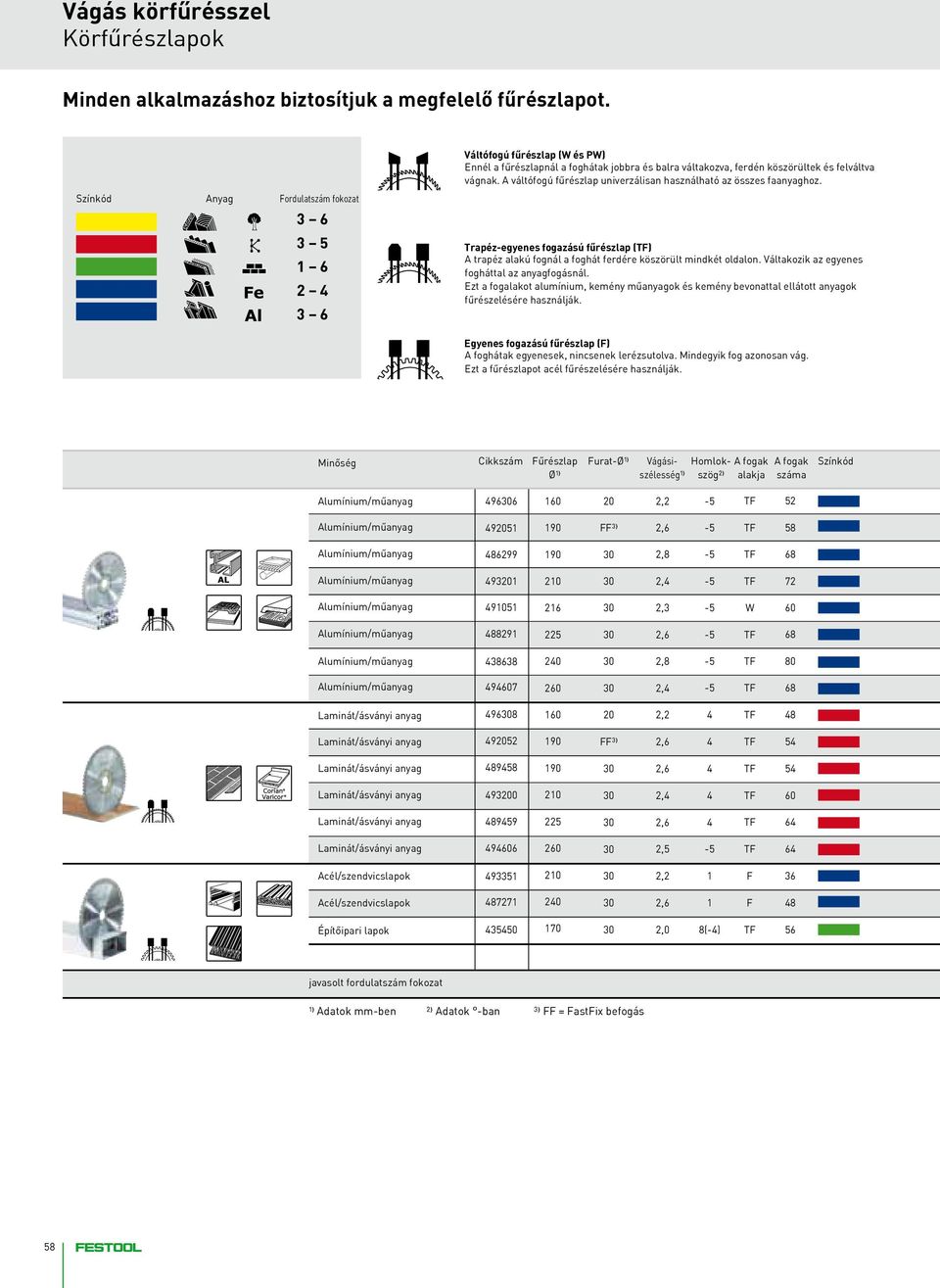

13 Körfűrészlapok Minden alkalmazáshoz biztosítjuk a megfelelő fűrészlapot. Váltófogú fűrészlap ( és P) Ennél a fűrészlapnál a foghátak jobbra és balra váltakozva, ferdén köszörültek és felváltva vágnak. A váltófogú fűrészlap univerzálisan használható az összes faanyaghoz. Színkód Anyag Fordulatszám fokozat Trapéz-egyenes fogazású fűrészlap () A trapéz alakú fognál a foghát ferdére köszörült mindkét oldalon. Váltakozik az egyenes fogháttal az anyagfogásnál. Ezt a fogalakot alumínium, kemény műanyagok és kemény bevonattal ellátott anyagok fűrészelésére használják. Egyenes fogazású fűrészlap (F) A foghátak egyenesek, nincsenek lerézsutolva. Mindegyik fog azonosan vág. Ezt a fűrészlapot acél fűrészelésére használják. Minőség Cikkszám Fűrészlap ع) Furat-ع) Vágásiszélesség¹) Homlokszög²) alakja A fogak A fogak száma Színkód Standard 6296 Standard Standard Párduc ,2 P 12 Párduc 4949 FF³) 28 P Párduc P 14 Párduc P Párduc P 18 Párduc P 18 Univerzális ,2 28 Univerzális 49 FF³) 32 Univerzális Univerzális ,4 36 Univerzális Univerzális Univerzális ,5 60 Sűrű fogazású ,2 5 Sűrű fogazású 4950 FF³) 2,4 8 Sűrű fogazású Sűrű fogazású , Sűrű fogazású ,3 Sűrű fogazású Sűrű fogazású Sűrű fogazású ,5 80 javasolt fordulatszám fokozat ¹) Adatok mm-ben ²) Adatok -ban ³) FF = FastFix befogás 56

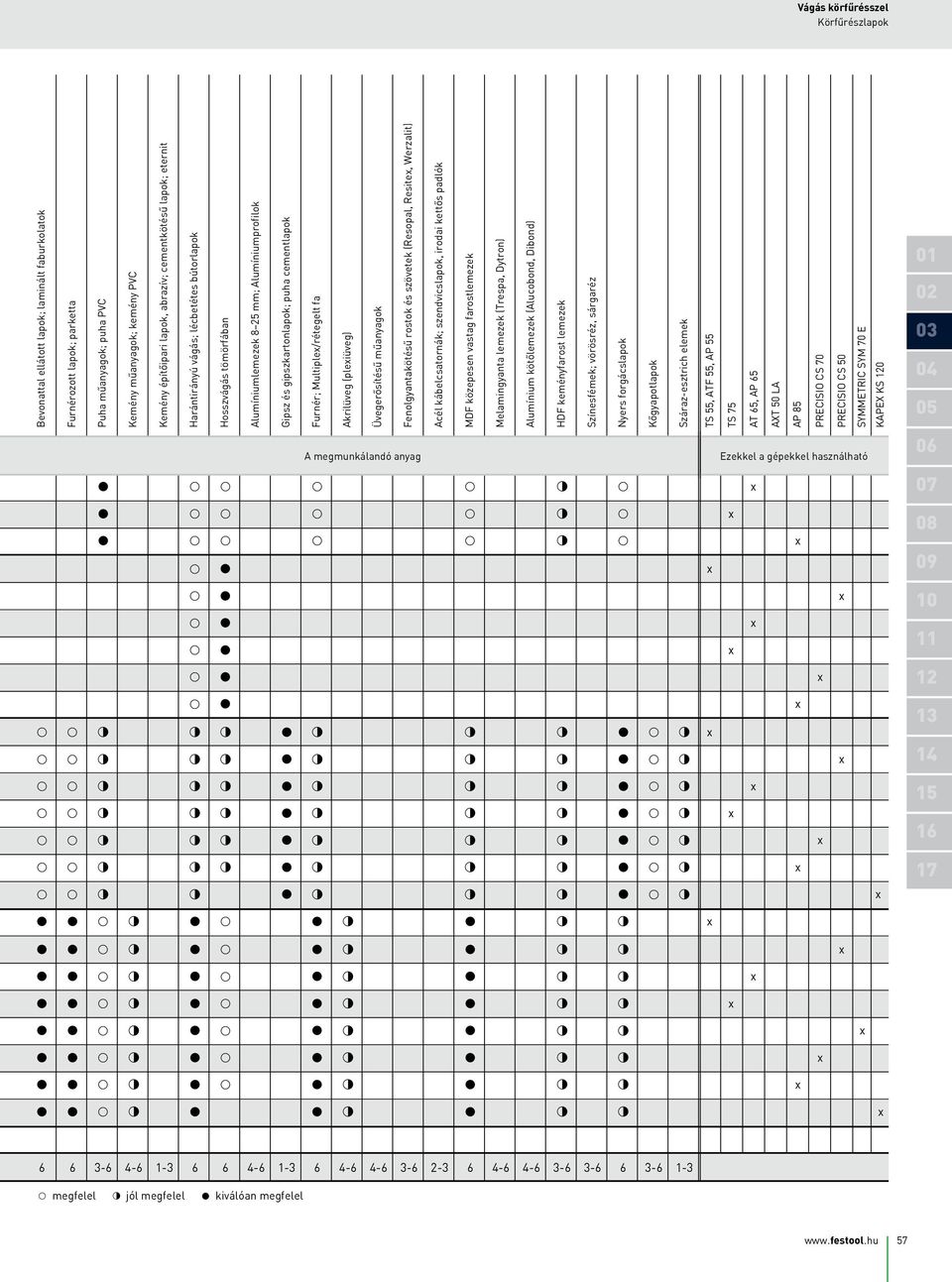

14 Körfűrészlapok Bevonattal ellátott lapok; laminált faburkolatok Furnérozott lapok; parketta Puha műanyagok; puha PVC Kemény műanyagok; kemény PVC Kemény építőipari lapok, abrazív; cementkötésű lapok; eternit Harántirányú vágás; lécbetétes bútorlapok Hosszvágás tömörfában Alumíniumlemezek 8 25 mm; Alumíniumprofilok Gipsz és gipszkartonlapok; puha cementlapok Furnér; Multiplex/rétegelt fa Akrilüveg (plexiüveg) Üvegerősítésű műanyagok Fenolgyantakötésű rostok és szövetek (Resopal, Resitex, erzalit) Acél kábelcsatornák; szendvicslapok, irodai kettős padlók MDF közepesen vastag farostlemezek Melamingyanta lemezek (Trespa, Dytron) Alumínium kötőlemezek (Alucobond, Dibond) HDF keményfarost lemezek Színesfémek; vörösréz, sárgaréz Nyers forgácslapok Kőgyapotlapok Száraz-esztrich elemek TS 55, A 55, AP 55 TS 75 AT 65, AP 65 AXT 50 LA AP 85 PRECISIO CS 70 PRECISIO CS 50 SYMMETRIC SYM 70 E KAPEX KS A megmunkálandó anyag Ezekkel a gépekkel használható ,. x ,. x 3....,. x. 3 x x. 3 x. 3 x. 3 x. 3 x..,,, 3,,, 3., x..,,, 3,,, 3., x..,,, 3,,, 3., x..,,, 3,,, 3., x..,,, 3,,, 3., x..,,, 3,,, 3., x..,, 3,,, 3., x , 3. 3, 3,, x 3 3., 3. 3, 3,, x 3 3., 3. 3, 3,, x 3 3., 3. 3, 3,, x 3 3., 3. 3, 3,, x 3 3., 3. 3, 3,, x 3 3., 3. 3, 3,, x 3 3., 3 3, 3,, x megfelel, jól megfelel 3 kiválóan megfelel 57

15 Körfűrészlapok Minden alkalmazáshoz biztosítjuk a megfelelő fűrészlapot. Váltófogú fűrészlap ( és P) Ennél a fűrészlapnál a foghátak jobbra és balra váltakozva, ferdén köszörültek és felváltva vágnak. A váltófogú fűrészlap univerzálisan használható az összes faanyaghoz. Színkód Anyag Fordulatszám fokozat Trapéz-egyenes fogazású fűrészlap () A trapéz alakú fognál a foghát ferdére köszörült mindkét oldalon. Váltakozik az egyenes fogháttal az anyagfogásnál. Ezt a fogalakot alumínium, kemény műanyagok és kemény bevonattal ellátott anyagok fűrészelésére használják. Egyenes fogazású fűrészlap (F) A foghátak egyenesek, nincsenek lerézsutolva. Mindegyik fog azonosan vág. Ezt a fűrészlapot acél fűrészelésére használják. Minőség Cikkszám Fűrészlap ع) Furat-ع) Vágásiszélesség¹) Homlokszög²) alakja A fogak A fogak száma Színkód Alumínium/műanyag ,2 52 Alumínium/műanyag 4951 FF³) 58 Alumínium/műanyag Alumínium/műanyag ,4 72 Alumínium/műanyag ,3 60 Alumínium/műanyag Alumínium/műanyag Alumínium/műanyag ,4 68 Laminát/ásványi anyag ,2 4 Laminát/ásványi anyag 4952 FF³) 4 54 Laminát/ásványi anyag Laminát/ásványi anyag , Laminát/ásványi anyag Laminát/ásványi anyag ,5 64 Acél/szendvicslapok ,2 1 F 36 Acél/szendvicslapok F Építőipari lapok ,0 8(-4) 56 javasolt fordulatszám fokozat ¹) Adatok mm-ben ²) Adatok -ban ³) FF = FastFix befogás 58

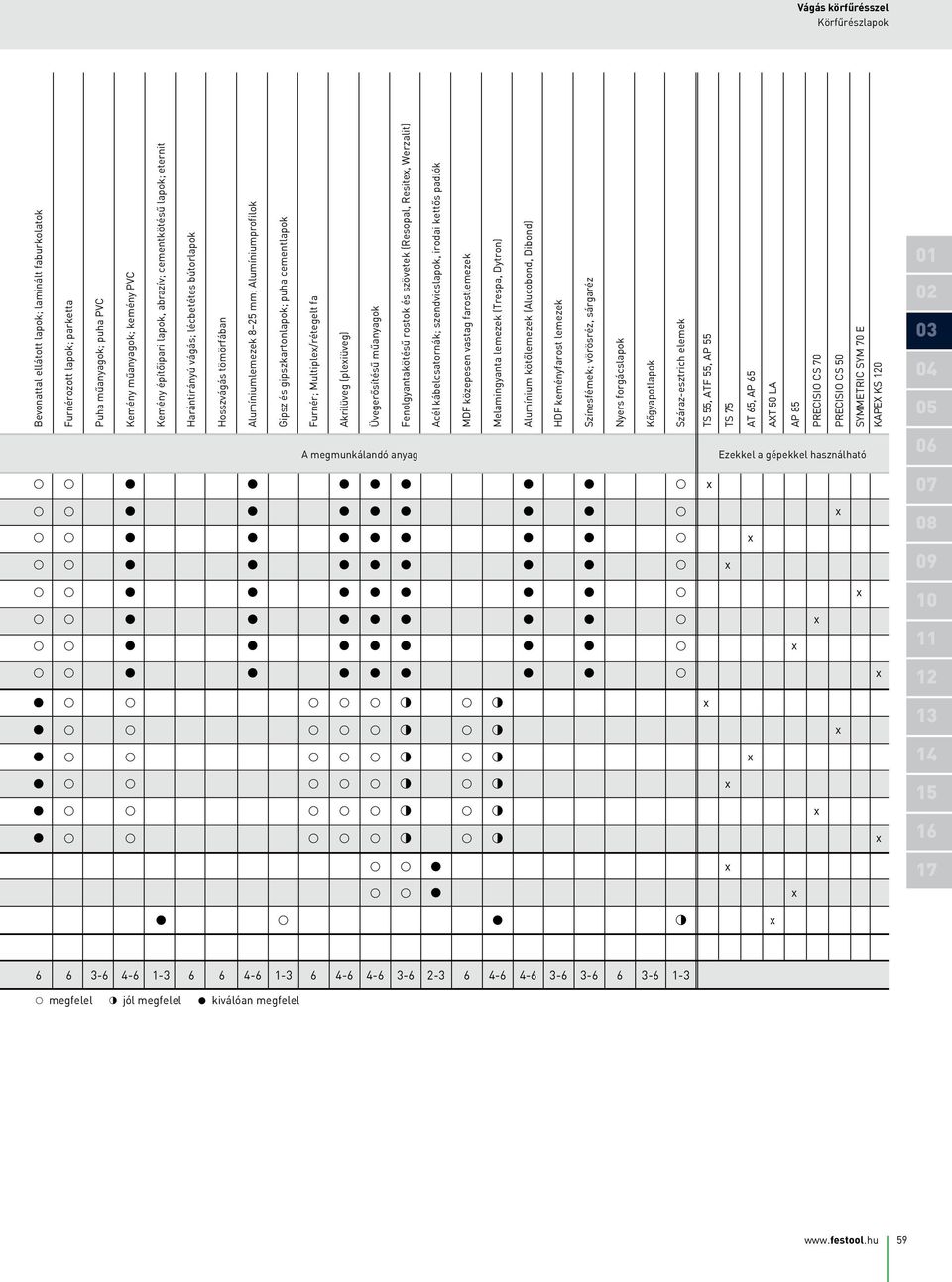

16 Körfűrészlapok Bevonattal ellátott lapok; laminált faburkolatok Furnérozott lapok; parketta Puha műanyagok; puha PVC Kemény műanyagok; kemény PVC Kemény építőipari lapok, abrazív; cementkötésű lapok; eternit Harántirányú vágás; lécbetétes bútorlapok Hosszvágás tömörfában Alumíniumlemezek 8 25 mm; Alumíniumprofilok Gipsz és gipszkartonlapok; puha cementlapok Furnér; Multiplex/rétegelt fa Akrilüveg (plexiüveg) Üvegerősítésű műanyagok Fenolgyantakötésű rostok és szövetek (Resopal, Resitex, erzalit) Acél kábelcsatornák; szendvicslapok, irodai kettős padlók MDF közepesen vastag farostlemezek Melamingyanta lemezek (Trespa, Dytron) Alumínium kötőlemezek (Alucobond, Dibond) HDF keményfarost lemezek Színesfémek; vörösréz, sárgaréz Nyers forgácslapok Kőgyapotlapok Száraz-esztrich elemek TS 55, A 55, AP 55 TS 75 AT 65, AP 65 AXT 50 LA AP 85 PRECISIO CS 70 PRECISIO CS 50 SYMMETRIC SYM 70 E KAPEX KS 1 A megmunkálandó anyag Ezekkel a gépekkel használható x x x x x x x x ,., x ,., x ,., x ,., x ,., x ,., x.. 3 x.. 3 x , x megfelel, jól megfelel 3 kiválóan megfelel 59
