1 Csiszoló gépek katalógusa SUHNER + GARBOLI 2009 CÉGEK KIZÁRÓLAGOS KÉPVISELETE: ELEKTROMOS, PNEUMATIKUS CSISZOLÓK, FLEXIBILIS TENGELYŰ GÉPEK, CSISZOLÓ ANYAGOK SZTACIONÁRIUS CSISZOLÓ ÉS POLÍROZÓ GÉPEK FÚRÓ ÉS MENETFÚRÓ EGYSÉGEK LÁNCOK ÉS ÉKSZÍJAK FESZÍTŐ ELEMEK GUMIS RÚGÓS ELEMEK VYBRÁCIÓ TOMPÍTÓK

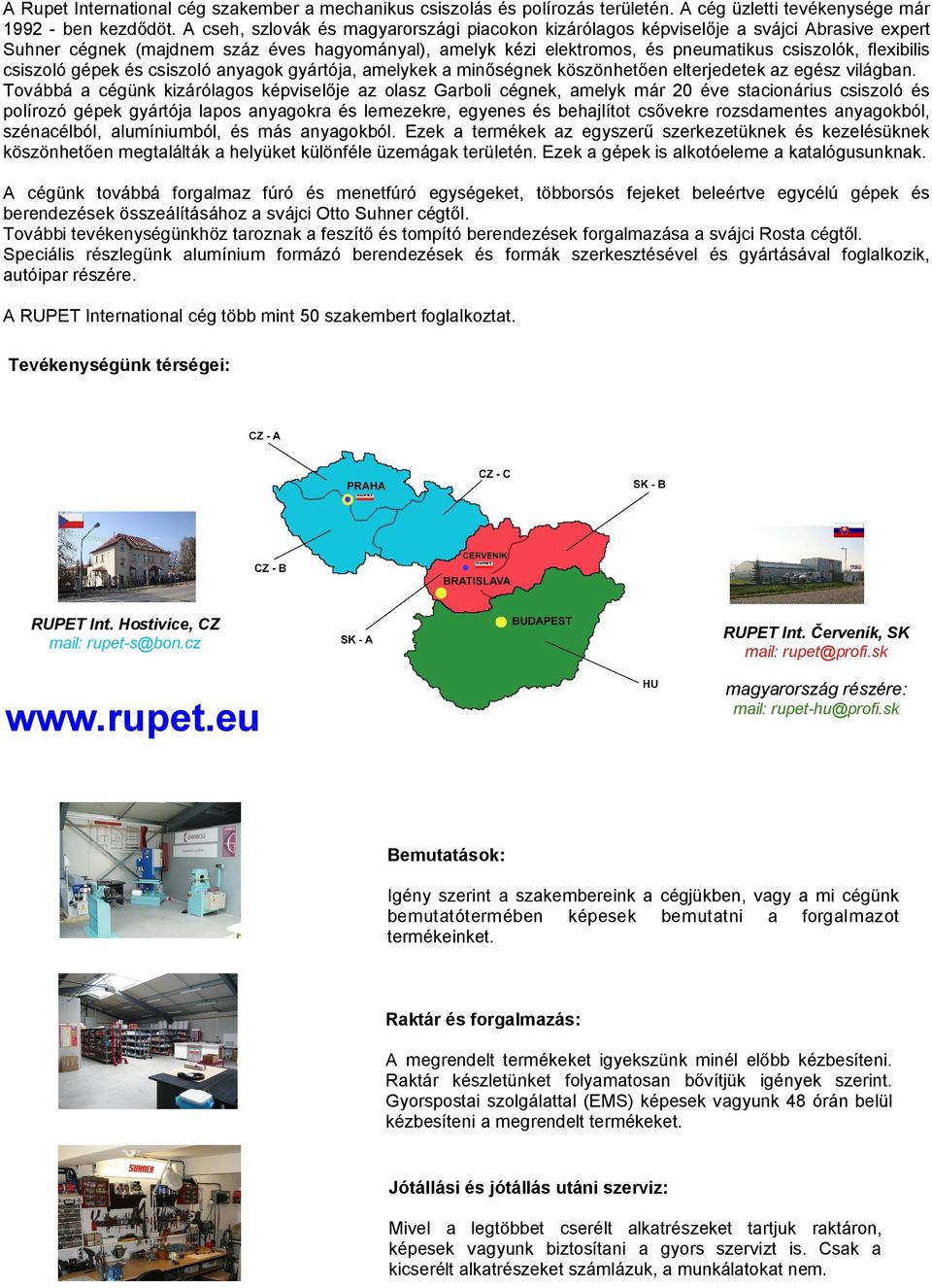

2 A Rupet International cég szakember a mechanikus csiszolás és polírozás területén. A cég üzletti tevékenysége már ben kezdődöt. A cseh, szlovák és magyarországi piacokon kizárólagos képviselője a svájci Abrasive expert Suhner cégnek (majdnem száz éves hagyományal), amelyk kézi elektromos, és pneumatikus csiszolók, flexibilis csiszoló gépek és csiszoló anyagok gyártója, amelykek a minőségnek köszönhetően elterjedetek az egész világban. Továbbá a cégünk kizárólagos képviselője az olasz Garboli cégnek, amelyk már 20 éve stacionárius csiszoló és polírozó gépek gyártója lapos anyagokra és lemezekre, egyenes és behajlítot csővekre rozsdamentes anyagokból, szénacélból, alumíniumból, és más anyagokból. Ezek a termékek az egyszerű szerkezetüknek és kezelésüknek köszönhetően megtalálták a helyüket különféle üzemágak területén. Ezek a gépek is alkotóeleme a katalógusunknak. A cégünk továbbá forgalmaz fúró és menetfúró egységeket, többorsós fejeket beleértve egycélú gépek és berendezések összeálításához a svájci Otto Suhner cégtől. További tevékenységünkhöz taroznak a feszítő és tompító berendezések forgalmazása a svájci Rosta cégtől. Speciális részlegünk alumínium formázó berendezések és formák szerkesztésével és gyártásával foglalkozik, autóipar részére. A RUPET International cég több mint 50 szakembert foglalkoztat. Tevékenységünk térségei: RUPET Int. Hostivice, CZ mail: rupet-s@bon.cz RUPET Int. Červeník, SK mail: rupet@profi.sk magyarország részére: mail: rupet-hu@profi.sk Bemutatások: Igény szerint a szakembereink a cégjükben, vagy a mi cégünk bemutatótermében képesek bemutatni a forgalmazot termékeinket. Raktár és forgalmazás: A megrendelt termékeket igyekszünk minél előbb kézbesíteni. Raktár készletünket folyamatosan bővítjük igények szerint. Gyorspostai szolgálattal (EMS) képesek vagyunk 48 órán belül kézbesíteni a megrendelt termékeket. Jótállási és jótállás utáni szerviz: Mivel a legtöbbet cserélt alkatrészeket tartjuk raktáron, képesek vagyunk biztosítani a gyors szervizt is. Csak a kicserélt alkatrészeket számlázuk, a munkálatokat nem.

3 CSISZOLÓ GÉPEK KATALÓGUSÁNAK (kötődik a csiszoló anyagok és keményfém-marók katalógusához) Kézi elektromos, pneumatikus csiszolók és flex. tengelyű gépek Suhner szalagcsiszolók oldal 2-3 Elektromos csiszolók oldal 4-7 Speciális csiszolók oldal 8-9 Pneumatikus csiszolók oldal Flexibilis tengelyű gépek oldal Stacionárius szalag csiszoló gépek GARBOLI Korlátok gyártása termelékenységének és minőségének megnövelése oldal Felületek csiszolása oldal Hajlítot csövek csiszolása oldal 26 Egyenes csövek csiszolása oldal 27 Speciális csiszolás oldal 28 1

4 Szalag csiszolók - cégünk különlegességei UBK 6-R UTG 9-R UTC 7-R LBH 7 UBK 6-R El.csiszoló magas teljesítményel nagyobb felületekre is. Elektronikus szabályozás. Két szalag szélességben elérhető: BSGB 35/450. UTG 9-R * - 30T El csőcsiszoló. Átérési szőg 180. Csővek csiszolása 45 mm átmárőig. Elektronikus szabályozó. * 31 T adaptér lehetősege - 30x605 mm-es szalagokra UTC 7-R El. kézi csőcsiszoló. Átérési szőg 180. Csövek csiszolása 45 mm átmérőig. Elektronikus szabályozó. Folyamatos beindulás. LBH 7 Pneumatikus szalagcsiszolók maximális teljesítményel. Nagyobb felületek csiszolására. Két szalag szélességben: BSGB 35/450 és BSGB 50/450 mm. Elektromos szalagcsiszolók Típus Leírás Megrend.szám Fordulatok Feszültség Teljesítmény Csisz. szalag Sebesség UBK 6-R El. szalag csiszoló ford/ perc 230 V 1530 W BSGB 50/450 14,7 31 m/s UTG 9-R El. csőcsiszoló ford/ perc 230 V 1050 W BSGB 30/ ,5 m/s UTC 7-R El. csőcsiszoló ford/ perc 230 V 500 W BSGB 30/533 4,5 11 m/s Pneumatikus szalag csiszoló Típus Leírás Megrend.szám Fordulatok Levegő fogyasztás m 3 /perc Teljesítmény Csisz. szalag Sebesség LBH 7 D ,660 BSGB 35/450 Pneumatikus szalag csiszoló 7000 ford/perc 1000 W LBH 7 D ,660 BSGB 50/450 36,7 m/s 2

5 UBC 10-R LBC 16 H LBB 20 DH BSG 10/50 WB 10 FTM UBC 10-R El. szalag csiszolóra. El.fordulat szabályzás ford/perc. Különböző kontaktkarok Csisz. szalagok: 520mm hosz. 3, 6, 12, 16 és 19 mm. Elektromos szalagcsiszolók Típus Megnevezés Megrend. szám UBC 10-R El. szalag csiszoló LBC 16 H WB 10 WB 7 LBC 16 H Pneumatikus szalag siszoló 320 W teljesítményel. Különböző kontaktkarok. Csisz. szalagok: 520mm hosz. 3, 6, 12, 16 és 19 mm. Pneumatikus szalag csiszoló Szalag csiszoló adaptér flex. Szalag csiszoló adaptér flex LBB 20 DH Könnyű pneu.szalag csiszoló 220 W teljesítményel. Különböző kontaktkarok. Csisz. szalagok: 305mm hosz. 3, 6, 12, 16 és 19 mm Fordulatok Feszültség WB 10 Szalag csiszoló adaptér flex. tengelyű gépekre. Különböző kontaktkarok Levegő fogyasztás m 3 /perc Kontaktkarok Típus Megrend. szám Méret Kontaktkar alakja Csisz. szalag Teljesítmény Flex. tengely perc V 500 W max perc 1 0,660 m 3 / perc 370 W max perc 1 G max perc 1 G 22 BSG 10/50 Szalag csiszoló adaptér G 28 flex. tengelyű gépekre. Csisz. szalag BSGB 6/520 BSGB 19/520 BSGB 6/520 BSGB 12/520 BSGB 6/520 BSGB 12/520 BSGB 6/520 BSGB 12/520 KA 16/ BSGB 6/520 KA 16/ BSGB 12/520 KA 19/ BSGB 16/520 KA 25/1, ,5 BSGB 3/520 FTM - 30T Csőcsiszoló adaptér flex. tengelyű gépekre. Sebesség 6,5 15,5 m/s 25,2 m/s Meghajtás szerint Meghajtás szerint KA 25/9 (A fenti csiszolók alap felszerelésében) BSGB 6/520, BSGB 12/520 KA 23/18 (acél görgő) BSGB 19/520 Szalag csiszolók Típus Leírás Megrend. Fordulatok Feszültség LBB 20 DH WB 4 Pneumatikus szalag csiszoló Szalag csiszoló adaptér flex. tengelyekre Levegő fogyasztás m 3 /perc Kontaktkarok Típus Megrend. szám Méret Kontaktkar alakja Csisz. szalag Teljesítmény max perc 1 0, W max perc 1 G 16 Csatlakozás Csisz. szalag Sebesség BSGB 6/305 BSGB 12/305 BSGB 6/305 BSGB 12/305 KAK 16/ BSGB 3/305, BSGB 6/305 KAK 16/ BSGB 6/305, BSGB 12/305 KAK 25/1, ,5 BSGB 3/ m/s Meghajtás szerint KAK 25/9 (A fenti csiszolók alap felszerelésében) BSGB 6/305, BSGB 12/305 KAK 9/ BSGB 6/305, BSGB 12/305 Típus Leírás Megrend. szám Csatlakozás Csisz. szalag Géptípusok FTM BSG 10/50 BSG 10/35 Csőcsiszoló adaptér flex. tengelyekre Szalag csiszoló adaptér flex. tengelyekre Szalag csiszoló adaptér flex. tengelyekre G 28 BSGB 30/610 Rotofera, Rotomax 1, G 28 BSGB 50/ G 28 BSGB 35/450 Rotostar, Rotofera, Rotar, Rotomax Rotostar, Rotofera, Rotar, Rotomax 3

6 Elektromos csiszolók Hosszúnyakú csiszoló UKC 3-R ZSIRÁF Műszaki adatok: Teljesítmény Rögzítő átmérő Fordulatok 500 W 25 és 22,5 mm ford./perc UKC 3-R varatok tisztítására, csiszolására és polírozására 1,8 kg Megrendelő szám Használandó csiszoló anyagok optimális fordulata max ford./perc. SUN-Press 150x3-6x25 BVSB 150x3x25 SUN-Press 115x22,5 RCD 125x22,5 FVVT-L 115x22,5 FVVG 100x50 M14 Anyag Típus - méret Szemcsézés - merevség / megrendelő szám 2SFin 4SFin 6SFin 8AMed 10AMed Szemcsézés nélkül SUN-Press korong 150x3x SUN-Press korong 150x6x K-36 K-80 K Gyapot korong BVSB 150x3x Filc korong 150x5x SUN-Press 115x22, Crs Med Fin VFn SFn - Lamel. kombi korong RCD 125x22, S/B radiális lamel. korong FVVT-L S/B hullámos korong FVVG 100x50-M

7 Sarok polírozók UPK 4-R SATIMAX 4000 Műszaki adatok: Teljesítmény Rögzítő átmérő Fordulatok 1530 W M14 19,1 mm ford./perc UPK 4-R Megrendelő szám Acél áttétel fej. Nehezebb munkálatokra és szálcsiszolásra. Csiszoló súlya 4,3 kg. BSK kefés szálcsiszoló fej használatának lehetősége. Rövid rögzítőtengely SPG M14 megrendelő szám SATIMAX 4000 Megrendelő szám Alumínium áttétel fej. Könnyebb és befejezési munkálatokra. Csiszoló súlya 3,6 kg. Rögzítőtengely FG M14-19x100 megrendelő szám Ajánlot csiszoló anyagok a sarok polírozókra: Csiszoló, kombinált és polírozó korongok 100, 105, 110 x ,1 mm es furattal CSISZOLÓ FSW CSISZOLÓ/VLIES FVSW kombinált S/B (vlies) korongok HULLÁMVONALÚ ventilate Felfújhatós pneumatikus hengerek, puha és kemény hordozó hengerek csiszoló és polírozó végtelenítet szalagokra 5

8 Egynes és sarok csiszolók Teljesítményben komplet sorozat UWK 10-R UWG 10-R Sarok és speciális csiszolók SUHNER elektromos csiszolók - magas teljesítmény és biztonság garanciája. Magasabb teljesítmény a csiszoló kisebb súlyánál. Speciális csiszolók ipari felhasználáshoz. Rögzítő csapszeg a korong egyszerűbb cserélésére. Az alacsony zajszint csökkenti a fáradtságot. Alacsony fordulatú csiszolók gránit, márvány, kő vizes csiszolására. Típus Megnevezés Feszültség Megrend. szám. Teljesítmény Fordulatok perc- 1 Rögzítés UWK 10-R 125 UWK 10-R 150 Sarok csiszoló(fordulat szabályzóval) Sarok csiszoló(fordulat szabályzóval) 230 V W M V W M14 UWG 10-R 125 Sarok csiszoló(fordulat szabályzóval) 230 V W M14 UPC 2-R Sarok polírozó(fordulat szabályzóval) 230 V W M14 UWC 7 Egykezes sarok csiszoló 230 V W 7000 M14 UWC 10 Egykezes sarok csiszoló 230 V W M14 UWC 7-R Sarok csiszoló(fordulat szabályzóval) 230 V W M14 6

9 Minimális méretek, maximális teljesítmény Fordulatok optimális beállítása USK 3-R USK 6-R USK 15-R USG 33-R UPC 2-R USC 9-R USC 25-R Egyenes csiszolók A SUHNER csiszolók magas teljesítményt adnak alacsony és magas fordulatoknál egyaránt. A csiszolók optimális vezetése természetes tartásuknak köszönhetően. A fordulat szabályzó lehetővé teszi az optimális fordulatok beállítását. Típus Megnevezés Feszültség Megrend.szám. Teljesítmény Fordulatok perc- 1 Szorító patron (a gép tartozéka) USK 3-R USK 6-R USK 15-R USG 33-R Egyenes csiszoló(fordulat szabályzóval) Egyenes csiszoló(fordulat szabályzóval) Egyenes csiszoló(fordulat szabályzóval) Egyenes csiszoló(fordulat szabályzóval) 230 V W mm 230 V W mm 230 V W mm 230 V W mm USC 9-R USC 25-R Egyenes csiszoló(fordulat szabályzóval) Egyenes csiszoló(fordulat szabályzóval) 230 V W mm 230 V W mm 7

10 Specális csiszolók Elektromos csiszolók UWC 20-R UMC 5-R Típus Megnevezés Feszültség Megrend.szám Teljesítmény Fordulatok perc- 1 Rögzítés UWC 20-R Sarok csiszoló(fordulat szabályzóval) 230 V W /4 UMC 5-R Elektromos reszelő (fordulat szabályzóval) 230 V W (löket) Tépőzár UMC 5-R - készlet Elektromos reszelő készlet (fordulat szabályzóval) 230 V W (löket) Tépőzár Szorító patronok különféle SUHNER csiszolókhoz Csiszoló típusa Szorító patron mérete 3/32 3 mm 6 mm 8 mm 10 mm 12 mm USC USK LSA 80, LWA 80, LSB Pneumatikus - sorozat B,C Pneumatikus - sorozat E,G,H FH FH 7, FH12, WI WI 7,

11 Egyenesvonalú pneumatikus reszelök Löketszám: cca perc -1. Löket: max. 9 mm. : 640 g. Levegő fogyasztás alap menetnél: 0,113 m3/perc. Megrend.szám: PUMA reszelő, típus AT 6068 Löketszám : cca perc -1. Löket: 0,7 mm. : 180 g. Levegő fogyasztás alap menetnél: 0,046 m 3 /perc. Megrend.szám: Az UHT sorozatú reszelő szállítható 0,3, 1,2, 1,5 mm lökettel és oldalsó vibrálással. Löketszám: cca perc -1. Löket- állítható: 4 10 mm. : 620 g Levegő fogyasztás alap menetnél: 0,26 m 3 /perc. (reszelő-készlet nélkül): UHT 7 reszelő LFC 10 reszelő Tartozékok: A készlet műanyag kofferben alap tartozékokat tartalmaz Orbitális pneumatikus csiszoló levegö elfújással LOB 10 Műszaki adatok: Teljesítmény Fordulatok Rezgési kilengés Zaj szint 200 W ford/perc 870 g 4,5 mm < 81 db Vibrációk < 2,5 m/s 2 Levegő fogyasztás 0,453 m 3 /perc Orbitális csiszoló hordozótányérral mm - megrend. sz Orbitális csiszoló hordozótányérral mm - megrend. sz A pneumatikus szerszámoknak elegendő mennyiségű levegőre és levegő nyomásra van szükségük, tisztára - víz nélkül, esetleg olajozva. A cégünk tisztító berendezéseket, csatlakozókat és gyorscsatlakozókat is forgalmaz. Érdeklődjön munkatársainknál. 9

12 Pneumatikus csiszolók A Sorozat, Teljesítmény 75 W LSA 81 LSA 80 LWA 81/LWA 80 LWA 70 KF LGS 30 LSA 80/81 Kicsi és könnyű egyenes csiszoló. Ceruza alakú csiszoló. Tartós forma. LSA 80 levegő elfújás előre. LSA 81 levegő elfújás hátrafelé ( a tömlőben rögzítet hangtompító). LWA 80/81 Kicsi és könnyű sarok csiszoló. Finom és polírozó műveletekre használandó. Ideális keményfém-marókra, finom csiszolásra és gravírozásra, alkalmas formák gyártásánál. LWA 80 állíthatós 360 levegő elfújással. LWA 81 levegő elfújás hátrafelé. LWA 70 KF Kollektormaró állítható mélységi ütközővel - gyémánt korongal. LGS 30 Pneumatikus gravírozó keményfémtűvel, fémek, üveg, kő, gránit, márvány, műanyag gravírozására. Típus Megnevezés Megrend. szám Fordulatok perc- 1 Szorítópatron mm Teljesítmény W Levegőfogyasztás (m 3 /perc) Lev. kif. kg LSA 81 Egyenes csiszoló ,200 hátrafelé 0,310 LSA 80 Egyenes csiszoló ,200 előre 0,160 LWA 81 Sarok csiszoló ,200 hátrafelé 0,270 LWA 80 Sarok csiszoló ,200 előre 0,120 LWA 70 KF Kollektormaró ,200 előre 0,180 LGS 30 Pneu. gravírozó (löketszám) 0,030 előre 0,150 10

13 B Sorozat, Teljesítmény O W LWB 20 DH LPB 12 DH LSB 70 LSB 35 / 20 DH LSB 44 DH LWB 20 DH, LSB 35/20 DH, LPB 12 DH Könnyű és magas teljesítményű egyenes és sarok csiszolók. Optimális sarok áttétel. Megfelelő nehezen hozzáférhető helyekre. Az LPB 12 csiszoló 1/4 orsóval SUN-fix hordozók használatára. LSB 44 DH Egyenes pneumatikus csiszoló, alacsony zajszintel. DH = beindítás elfordítható szeleppel LSB 70 LSB 70 turbo csiszoló alacsony súlyal. TOP = levegő használatánál olajzás nélkül. Típus Megnevezés Megrend. szám Fordulatok perc- 1 Szorítópatron (a gép tartozéka) mm Teljesítmény W Levegő fogyasztás (m 3 /perc) LWB 20 DH Sarok csiszoló Szorítópatron ,52 Lev. kif. kg 0,370 LPB 12 DH Sarok csiszoló Orsó 1 / ,48 0,390 előre LSB 35 DH Egyenes csiszoló Szorítópatron ,52 0,290 LSB 20 DH Egyenes csiszoló Szorítópatron ,59 0,400 LSB 44 DH Egyenes csiszoló Szorítópatron ,52 hátrafelé 0,340 LSB 70 Turbínás csiszoló Szorítópatron ,25 hátrafelé 0,420 LBB 20 Szalag csiszolók - 3. oldal 11

14 C sorozat, teljesítmény 330 W LLC 23 H LLC 4 H LWC 16 H LSC 23 H Pneumatikus csiszolók olajzással, vagy olajzás nélküli üzemeltetéssel. Nem található olaj sem a levegőben, sem a megmunkált felületen. A HT-Compound motoralkatrészeknek köszönhetően hosszú élettartam. Ergonómiai kialakítás, a szigetelt műanyagház védi a kezet a hideg ellen. LSC, LLC és LWC TOP Magas teljesítményű egyenes és sarok csiszolók, robusztus telepítéssel, karcsú formával, alacsony vibráció és zaj szintel. H = csak beindítókar beindítási lehetőséggel LLC 4, TOP 4000 ford./perc. Ideális Vlies korongokra, szaturnusz korongokra száron, csiszoló gyűrükre gumis hordozókon, nejlon,fíberkefék, fényező textil és rongy korongokra. Típus Megnevezés Megrend. szám Fordulatok perc- 1 Szorítópatron Teljesítmény W Levegő fogyasztás (m 3 /perc) Lev. kif. kg LSC 23 H Egyenes csiszoló mm 330 0,660 hátrafelé 0,600 LWC 16 H Sarok csiszoló mm 330 0,660 hátrafelé 0,710 LLC 23 H LLC 4 H Meghosszabítot egyenes csiszoló Meghosszabítot egyenes csiszoló mm 330 0,660 hátrafelé 0, mm 330 0,660 hátrafelé 0,980 Szalag csiszolók - 3.oldal 12

15 G sorozat, teljesítmény 900 W LWG 12 H LSG 16 H LSG 20 H LLG 16/20 H LLG 4H LWG W, jó arány a teljesítmény és méret közöt. Alacsony zajszint. Levegő kifújás hátrafelé. Csisz. korong maximális átmérője 125 mm. LLG, LSG 900 W, jó arány a teljesítmény és méret közöt. Alacsony zajszint. Levegő kifújás hátrafelé. LLG ford./perc. Ideális Vlies korongokra, szaturnusz korongokra száron, csiszoló gyűrükre gumis hordozókon, nejlon,fíberkefék, fényező textil és rongy korongokra. Típus Megnevezés Megrend. szám Fordulatok Szorítópatron Teljesítmény perc- 1 W Levegő fogyasztás (m 3 /perc) Lev. kif. kg LWG 12 H Sarok csiszoló M ,200 hátrafelé 1,700 LLG 16 H LLG 20 H Meghosszabítot egyenes csiszoló Meghosszabítot egyenes csiszoló mm 900 1,200 hátrafelé 1, mm 900 1,200 hátrafelé 1,600 LSG 16 H Egyenes csiszoló mm 900 1,200 hátrafelé 1,100 LSG 20 H Egyenes csiszoló mm 900 1,200 hátrafelé 1,100 LLG 4 H Meghosszabítot egyenes csiszoló mm 900 1,200 hátrafelé 1,200 13

16 Flexibilis tengelyű csiszolók 230 V ROTOSTAR NA 12 x 2000 DIN10/G28 Megrendelő szám Flex. tengelyű gépek előnyei : FSM (1:1) BSG 10/35, 10/50 FH 12 WI 10 (1,3:1) FH 10 Univerzális kombinációs lehetősége külőnféle markolatokal. Alacsony súly és könnyű használat a teljesítményhez képest. Használati lehetőség kicsi és nehezen hozzáférhető helyeken is. Nagy fordulatszámtartomány. Állandó fordulatszámok megterhelésnél is. Magas csiszolási teljesítmény. Minden modell kombinált talpfügesztőkengyellel ellátva. Hosszú élettartalom. Alacsony zajszint. Markolatok gyors kicserélési lehetősége Gép típusa Leírás Megrend. szám Tengely csatlakozás Feszültség V/50 Hz Teljesítmény W kg ROTOSTAR Motor 230 V mechanikus fordulatszabályzó (3000,6000 és ford/perc) DIN ,000 ROTOSET 28 Motor 230 V ford/perc fix fordulatokal DIN ,850 ROTOSET 25-R Motor 230 V elektronikus fordulat szabályzóval ford/perc DIN ,850 MINIFIX 9-R Motor 230 V elektronikus fordulat szabályzóval ford/perc DIN ,650 MINIFIX 25-R Motor 230 V elektronikus fordulat szabályzóval ford/perc DIN ,650 MINIFIX 28 Motor 230 V ford/perc-1 fix fordulatokal DIN ,650 Tartozék típus Leírás Megrend. szám Tengelycsatlakozás kg FSM (1:1) Sarok markolat (max ford/perc), rögzítés M14, védőbúra Ø 180 mm G28 1,245 BSG 10/35 Szalagcsiszoló (max ford/perc), szalagok BSGB 35x450 mm G28 1,550 BSG 10/50 Szalagcsiszoló ( max ford/perc), szalagok BSGB 50x450 mm G28 1,590 FH 12 Egyenes markolat ( max ford/perc), szorítópatron 12 mm G28 0,510 WI 10 (1,3:1) Sarok markolat ( max ford/perc), szorítópatron 6 mm, áttétel 1,3: G28 0,560 FH 10 Egyenes markolat ( max ford/perc), szorítópatron 6 mm G28 0,560 WI 7 (1,3:1) Sarok markolat ( max ford/perc), szorítópatron 6 mm, áttétel 1,3: G22 0,570 FH 7 Egyenes markolat ( max ford/perc), szorítópatron 6 mm G22 0,315 WIG 7 (2,7:1) Sarok markolat ( max ford/perc), rőgzítés M 14, áttétel 2,7: G22 0,660 FH 4 Egyenes markolat ( max ford/perc), szorítópatron 3 mm G16 0,135 WI 4 (1:1) Sarok markolat ( max ford/perc), szorítópatron 3 mm, áttétel 1: G16 0,210 A WI 4, WI 7, WI 10 markolatkra a szalagcsiszoló előtetek a 19-es oldalon találhatók. 14

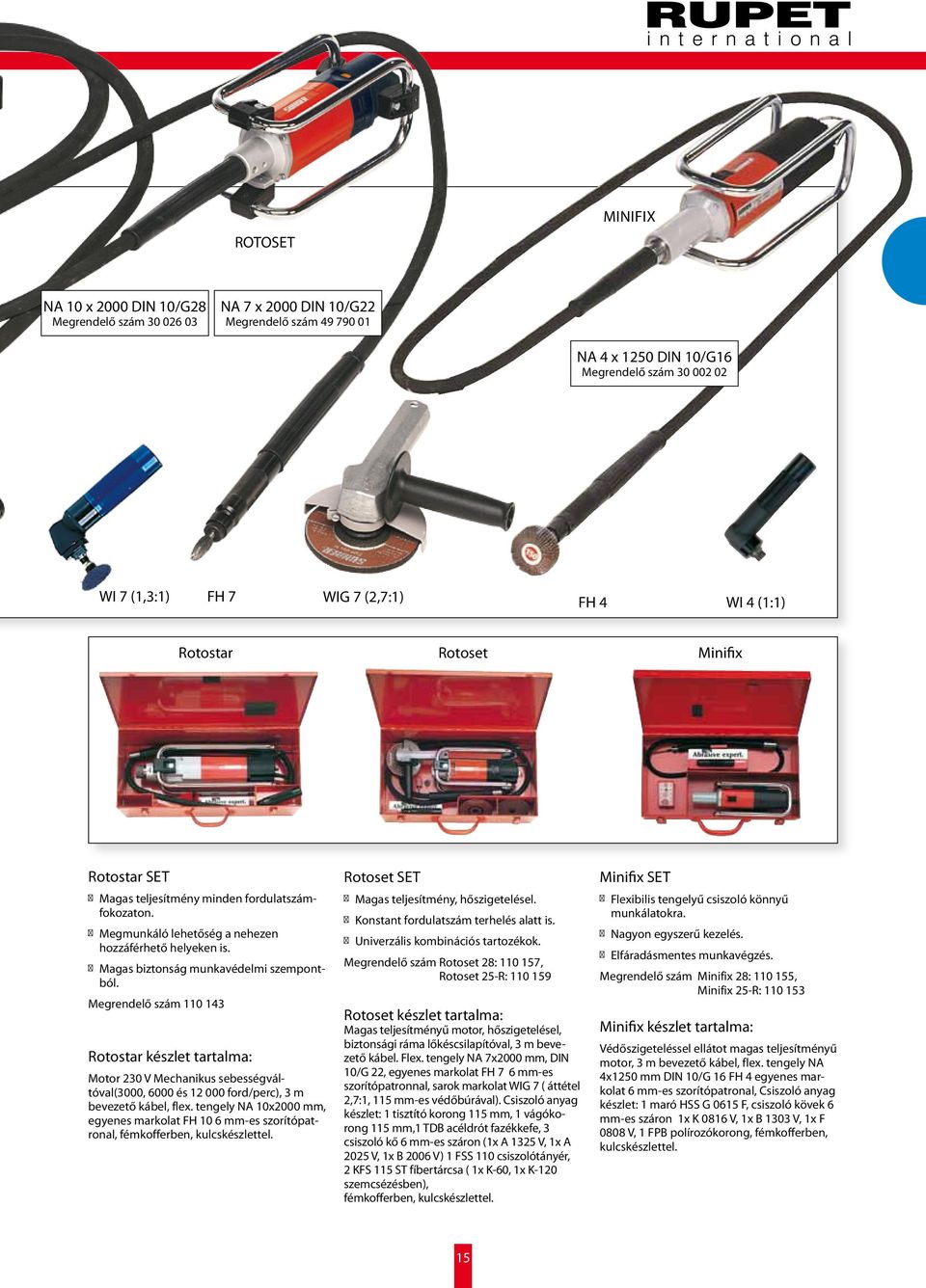

17 ROTOSET Minifix NA 10 x 2000 DIN 10/G28 Megrendelő szám NA 7 x 2000 DIN 10/G22 Megrendelő szám NA 4 x 1250 DIN 10/G16 Megrendelő szám WI 7 (1,3:1) FH 7 WIG 7 (2,7:1) FH 4 WI 4 (1:1) Rotostar Rotoset Minifix Rotostar SET Magas teljesítmény minden fordulatszámfokozaton. Megmunkáló lehetőség a nehezen hozzáférhető helyeken is. Magas biztonság munkavédelmi szempontból. Megrendelő szám Rotostar készlet tartalma: Motor 230 V Mechanikus sebességváltóval(3000, 6000 és ford/perc), 3 m bevezető kábel, flex. tengely NA 10x2000 mm, egyenes markolat FH 10 6 mm-es szorítópatronal, fémkofferben, kulcskészlettel. Rotoset SET Magas teljesítmény, hőszigetelésel. Konstant fordulatszám terhelés alatt is. Univerzális kombinációs tartozékok. Megrendelő szám Rotoset 28: , Rotoset 25-R: Rotoset készlet tartalma: Magas teljesítményű motor, hőszigetelésel, biztonsági ráma lőkéscsilapítóval, 3 m bevezető kábel. Flex. tengely NA 7x2000 mm, DIN 10/G 22, egyenes markolat FH 7 6 mm-es szorítópatronnal, sarok markolat WIG 7 ( áttétel 2,7:1, 115 mm-es védőbúrával). Csiszoló anyag készlet: 1 tisztító korong 115 mm, 1 vágókorong 115 mm,1 TDB acéldrót fazékkefe, 3 csiszoló kő 6 mm-es száron (1x A 1325 V, 1x A 2025 V, 1x B 2006 V) 1 FSS 110 csiszolótányér, 2 KFS 115 ST fíbertárcsa ( 1x K-60, 1x K-120 szemcsézésben), fémkofferben, kulcskészlettel. Minifix SET Flexibilis tengelyű csiszoló könnyű munkálatokra. Nagyon egyszerű kezelés. Elfáradásmentes munkavégzés. Megrendelő szám Minifix 28: , Minifix 25-R: Minifix készlet tartalma: Védőszigeteléssel ellátot magas teljesítményű motor, 3 m bevezető kábel, flex. tengely NA 4x1250 mm DIN 10/G 16 FH 4 egyenes markolat 6 mm-es szorítópatronal, Csiszoló anyag készlet: 1 maró HSS G 0615 F, csiszoló kövek 6 mm-es száron 1x K 0816 V, 1x B 1303 V, 1x F 0808 V, 1 FPB polírozókorong, fémkofferben, kulcskészlettel. 15

18 ROTOMAX 1,5 kw eröteljes, igényteleny a munka térre. 230 V, frekvenciós sebességváltó WB FH 4 (6 mm) WIG 7 (M14) 2,7 : 1 max ford/perc WI 4 (3 mm) WB 7 (6 mm) G16 FH 7 (6 mm) DIN 10 NA 4 x 1250 DIN10/G G22 WI 7 (6 mm) NA 7 x 1500 DIN10/G NA 10 x 2000 DIN10/G G28 G28 WI 7 45 (6 mm) NA 12 x 2000 DIN10/G ROTOMAX 1,5 kw F (230 V, 50 Hz, 1 fázis) 27,4 kg Csiszoló érintési fordulat szabályzás skálaval. Fordulatok LCD kijelzőn jelennek meg. Fordulatok ford/perc. Folyamatos beindulás. Megrendelhető talpazattal (F), gördülékeny állványon (STM), vagy fellfügeszhető változatban (HM). FSM 1: FH 12 (12 mm) BSG 10/ FH 10 (6 mm) WI 10 (6 mm) WI (6 mm) WB

19 ROTOMAX 3,5 kw nagy teljesítményü, különféle munkálatokra 400 V, frekvenciós sebességváltóval G16 NA 4 x 1250 DIN10/G WB FH 10 (6 mm) FH 4 (6 mm) WI 10 (6 mm) DIN 10 WI 4 (3 mm) G22 WB DIN 15 NA 7 x 1500 DIN10/G22 Megrend. szám FH 7 (6 mm) WI 7 (6 mm) FH 12 (12 mm) korongok 178 mm, max ford/ perc WIG 7 (M14) 2,7 : 1 max ford/perc FSM 2:1 (M14) WB 7 (6 mm) BSG 10/ G28 ROTOMAX STM 3,5 kw (400 V, 50 Hz, 3 fázis) 70 kg Csiszoló érintési fordulat szabályzás skálaval. A fordulatok LCD kijelzőn jelennek meg. Max.fordulatok a flex.tengely bevégzésétől fügve, DIN 10 ( ford/perc.), DIN 15 ( ford/perc). NA 10 x 1500 DIN10/G NA 12 x 2000 DIN15/G NA 15 x 2000 DIN15/G BSG 15/ G28 G35 FH 15 (12 mm) WH 12 (MK1) WH 15 (MK2) Folyamatos beindulás / integrált fék. Idő megtakarítás a munkavégzés változtatásánál. Fordulatszámok, flex.tengely, markolatok gyors cserélése. Gördülékeny állványon a nem használt flex. tengely fellfügesztési lehetőségével. SAM 1:1 (M14)

20 ROTOFIX, ROTOFERA, ROTAR tradíció, eröteljes szerkezet. 400 V - mechanikus sebességváltó ROTOFIX Megfelelő minden munkálatokra. Fordulat számok: 750, 1400, 3000, 6300, ford/perc G28 ROTOFIX F G (400 V, 50 Hz, 3 fázis, 0,5 kw, 11,5 kg) Csiszoló 5-fokozatos mechanikus sebességváltóval lehetővé teszi az optimális sebesség elérését egyes csiszoló anyagoknál. Rendkívül erős telepítés. ROTOFERA DIN10 Tőbbcélú gép a kiterjedt minőségi SUHNER tartozékoknak köszönhetően. ROTOFIX F DIN (400 V, 50 Hz, 3 fázis, 0,5 kw, 11,5 kg) 7-sebesség fokozatú legenda Fordulat számok: 850, 1600, 2100, 3200, 5700, 8000 a ford/perc G28 ROTAR ROTOFERA F G (400 V, 50 Hz, 3 fázis, 1,0 kw, 16,8 kg) Csiszoló 7 fokozatú mechanikus sebességváltóval. Hosszú élettartalom és max.teljesítmény az 1,0kW fáromfázisú váltakozóáramú motornak köszönhetően. Flexibilis többcélú gép a széleskörű SUHNER tartozékoknak köszönhetően. Nagyon robusztus szerkezet ipari alkalmazáshoz. DIN10 ROTOFERA F DIN (400 V, 50 Hz, 3 fázis, 1,0 kw, 16,8 kg) Fordulat számok: 1000, 1700, 2700, 5100, 7300 a ford/perc Csiszoló 6 fokozatú mechanikus sebességváltóval. Alkalmas nehéz munkálatokra. DIN15 Speciális tengely vazelin - típus SGF, megrend. szám: Minden gép kábelel, el.csatlakozó nélkül van forgalmazva, megfelelő csatlakozót szakembernek kell felszerelni. ROTAR STM DIN (400 V, 50 Hz, 3 fázis, 2,4 kw, 50,5 kg) 18

21 Flexibilis tengelyek világszinvonalú minőséggel A meghajtás és a szerszám szétválasztása fáradásmentes munkavégzést biztosít. NA 4 x 1250 G28/G NA 7 x 1500 G28/G NA 4 x 1250 DIN10/G NA 7 x 1500 DIN10/G A flexibilis tengelyek minimális zajjal üzemelnek. A tengelyek legkiválóbb minősége garantálja a kismértékű kopást és a hosszú élettartamot. Minden tengely pillanatokon belül cserélhető. Ideálisan használható nehezen hozzáférhető helyeken. NA 10 x 1500 G28/G G16 G22 G22 WB FH 4 (6 mm) WI 4 (3 mm) FH 7 (6 mm) WI 7 (6 mm) WIG 7 (M14) 2,7 : 1 max ford/perc WB 7 (6 mm) FH 10 (6 mm) WB WI 10 (6 mm) NA 12 x 2000 G28/G G28 FH 12 (12 mm) NA 10 x 1500 DIN10/G NA 12 x 2000 DIN10/G FSM 1:1 (M14) max ford/perc BSG 10/50 max ford/perc FH 15 (12 mm) NA 12 x 2000 DIN15/G WH 12 (MK1) NA 15 x 2000 DIN15/G G35 WH 15 (MK2)

22 Flexibilis tebgelyek és tartozékok G DIN G G Flexibilis tengelyek a következő alkotó részekkel: tengelyspirál végződéssel, gumis védőtömlő megerősítő karmantyúval és tengelykapcsolóval. Típus Motoroldal Csatlakozás Szerszám oldal Tengely kompl. Megrend. szám Flex. tengely x hossz (mm) Max. fordulatok perc -1 kg Tengely végződésel Megrend. szám: kg Tömlő végződésel Megrend. szám: NA 4 x 1250 G28 G x , , ,330 NA 4 x 1250 DIN10 G x , , ,330 NA 7 x 1500 G28 G x , , ,850 NA 7 x 1500 DIN10 G x , , ,850 NA 7 x 2000 DIN10 G x , , ,100 NA 10 x 1500 G28 G x , , ,400 NA 10 x 1500 DIN10 G x , , ,400 NA 10 x 1500 DIN15 G x , , ,400 NA 10 x 2000 G28 G x , , ,550 NA 10 x 2000 DIN10 G x , , ,550 NA 10 x 2000 DIN 15 G x , , ,550 NA 12 x 2000 G28 G x , , ,550 NA 12 x 2000 DIN10 G x , , ,450 NA 12 x 2000 DIN15 G x , , ,500 NA 12 x 2000 DIN15 G x , , ,500 NA 12 x 2500 DIN10 G x , , ,900 NA 15 x 2000 DIN15 G x , , ,750 NA 15V x 2000 DIN15 G x , , ,450 kg Speciális tengely vazelin - típus SWF, megr.szám: Tartozékok Típus Megr. szám: Csatlakozás Max. ford. perc -1 x hossz (mm) Megnevezés és felhasználás kg ISK x DIN x 76 Szigetelő tengelycsatlakozó a flex. 0,092 ISK x DIN x 76 tengelynek a hajtómotortól tőrténő leválasztására, a CCE követelmények szerint. 0,220 RG x G x DIN (1 : 3) Fordulatszám növelő áttétel 1:3, golyós (1 : 3) csapágyazásal, könnyű munkálatokra. 1,350 1,300 1:3 20

23 Speciális tengelyek Standard SUHNER tengelyek. Egyszerű csatlakozás bármilyen géphez. Alacsony súly és magas flexibilitás ford/perc-ig. Szállítva kulcsal (típus SKG 4, 6 mm-es szorítópatronnal). Típus Megr. szám: Max. ford perc-1 Tengelyspirál x hossz Burkolat Végződési csapágy Szorítópatron mm BGP x 1250 Fém/műanyag Bronz csapágy Tokmány 0,5 6 0,920 kg Típus Megr. szám: Max. ford perc-1 Tengelyspirál x hossz Burkolat Végződési csapágy Szorítópatron mm BKP x 1250 Fém/műanyag Bronz csapágy Tokmány 0,5 8 0,940 kg Típus Megr. szám: Max. ford perc-1 Tengelyspirál x hossz Burkolat Végződési csapágy Szorítópatron mm SKG x 1250 Fém/műanyag Golyós csapágyazásal Szorítópatron 6 1, Pót flexibilis tengelyek 0,100 kg Tartozékok Típus Megnevezés és felhasználás kg BF ,5 6 mm Pótcsapágy a BGP 6 0,080 (M 8 x 0,75) BF ,5 8 mm a BKP 6 0,080 SPZ mm 0, mm 0,012 Szorítópatron SKG /8 0, /4 0,012 ADP M14 Adaptér sarokcsiszolókra 0,080 BGP 6-Set BGP 6 komplet flex.tengely készlet és csisz.anyag minták: Drót korong RDBS 30/6 ST, szaturnusz korong száron FSW 3010, kerámiás csisz. kő A 1620, szintetikus csisz.kő A 2025, filc FPK ,020 BKP 6-Set BKP 6 komplet flex.tengely készlet és csisz.anyag minták: Drót korong RDBS 30/6 ST, szaturnusz korong száron FSW 3010, kerámiás csisz. kő A 1620, szintetikus csisz.kő A 2025, filc FPK ,040 21

24 GARBOLI sztacionárius szalag csiszoló gépek Termelékenység és minőség növelése a korlátok gyártásánáll csövek áthatása behajlítot csövek felületek Ajánlot alap csiszolók: (ajánlot kézi el. csiszolók UBC 10-R, UTG 9-R, UKC 3-R) LPC 300 behajlítot csövek csiszolás NOK áthatások csiszolása duo Felületek csiszolása Felületek csiszolása CENTRELESS csiszolás 22

25 LPC 300 BEHAJLÍTOT CSÖVEK CSISZOLÁSA Műszaki adatok: A cső min./max. átmérője Min. rádiusz Csisz.szalag mérete Forgótárcsa motorja A Csisz.szalag motorja B A gép tiszta súlya Méretek 10/110 mm 150 mm 60x940 mm 1,5 kw 3,0 kw 270 kg 123x136x (magasság) 163cm Gömbölyű keresztmetszetek Négyszögletes keresztmetszetek csiszolása Egyenes és behajlítot darabok csiszolása és polírozása különféle keresztmetszetben, rozsdamentes anyagokból, szénacélból, alumíniumból,rézből, és más anyagokból. A csiszoló két független motoral van felszerelve: A a tárcsa forgására, B a csisz. szalag meghajtására 20 m/s sebességel. Megrendelhető berendezés a szalag sebességének változtatására m/s sebességre. NOK 75/120 ÁTHATÁS CSISZOLÓ Műszaki adatok NOK 75 NOK 120 A cső min./max. átmérője 20/75 mm 20/114 mm Rögzítő szög 30/90 30/90 Csisz.szalag motorjának teljesítménye 3,0 kw 3,0 kw Csisz.szalag 75x2000 mm 120x2000 mm Tiszta súly 120 kg 170 kg Méretek 150x70x (magasság)140 cm 150x70x (magasság)140 cm Áthatás csiszoló csövekre és szabálytalan keresztmetszetű elemekre. Kérésre a gépet fellehet szerelni berendezésel a csisz.szalag sebességének változtatására ( 1400 és 2800 ford/perc sebességekre). DUO FELÜLETEK ÉS EGYENES CSÖVEK CSISZOLÁSA Műszaki adatok: Lapos elemek Csövek Min./max. vastagság 1/100 mm - Min./max. szélesség 10/150 mm - Min./max. hosszúság 160/6000 mm 20/2000 mm Min./max. átmérő - 10/80 mm CENTRELESS csiszolás Az asztal előtolása Előtolás motorjának teljesítménye Csisz. szalag motorjának teljesítménye Csisz. szalag mérete Méretek 1-10 m/perc 0,1 kw 3,0 kw 150x2000 mm 485 kg 98x90x (magasság) 188 cm Vizes csiszolás 1. Egyenes - csövek és zártszelvények, lemezek és lapok csiszolása rozsdamentes anyagokból, szénacélból, alumíniumból, rézből, és más anyago kból. Alkalmas lézer/plazma vágás utáni megmunkálásra. 2. CENTRELESS - egyenes csövek csiszolása (csatlakozó berendezés) Megrendelésre a gépet fellehet szerelni berendezésel vizes csiszolásra, csisz.szalag sebességének változtatási lehetőségével ( 8 és 15 m/s). 23

26 Egyenes felületek csiszolása GPS modulo Műszaki adatok: Megmunkált anyag vastagsága min./max. Munkadarab szélessége min. /max. Munkadarab hossza min./max. Csisz. szalag szélessége 1/150 mm 10/300 mm 140/6000 mm 300x2000 mm Csisz.korong átmérője 250 mm Asztal előtolása 1-10 m/perc Csisz. szalag sebessége 8 a 15 m/s Csisz. korong sebessége Csisz.szalag motorjának teljesítménye 18 m/s 4,5 kw Előtolás motorjának teljesítménye 0,37 kw Szivattyú motorja 0,09 kw (A+B) 1200 kg Méretek 170x135x (magasság)205 cm Négyszögletes és téglalap keresztmetszetű anyagok, lemezek és lapok csiszolása és polírozása rozsdamentes anyagokból, szénacélból, alumíniumból, rézből és más anyagokból. Alkalmas lézer/plazma vágás utáni megmunkálásra. A gép 3 változatban forgalmazódik: Modul A + Modul A. Modul B + Modul A. Modul B + Modul B. A gép vizes csiszolási lehetőséggel van felszerelve. A hűtési folyadék szét van fröcskölve a megmunkált anyagra és aztán ismét átszűrve. A gép kérésre fellehet szerelve: Elszívó berendezésel( száraz csiszolásnál). Berendezés a csisz.szalag sebességére (8 és 15 m/s). Berendezés a hűtési folyadék maradékának lefújási lehetőségére. Elülső és hátulsó hengeres adagolási asztalal (3m). Modul B - csisz. korong Modul A - csisz. szalag 24

27 GPS 3 Műszaki adatok: Munkadarab vastagsága min./max. 1/150 mm Munkadarab szélessége min./max. 10/300 mm Munkadarab hossza min./max. 140/6000 mm Csisz.szalag mérete 300x2000 mm Aszlal előtolása 1-10 m/perc Csisz.szalag motorjának teljesítménye 4,5 kw Előtolás motorjának teljesítménye 0,37 kw Szivattyú motorja 0,1 kw 635 kg Méretek 120x115x (magasság)203 cm Csisz. szalag pneumatikus feszítése Asztal előtolása sebességének változtatása Elülső és hátulsó hengeres asztalal Hűtési folyadék szűrője Megmunkálás magasságának beállítása Elülső és hátulsó munka hengerek Négyszögletes és téglalap keresztmetszetű anyagok, lemezek és lapok vizes csiszolása rozsdamentes anyagokból, szénacélból, alumíniumból, rézből és más anyagokból. Alkalmas lézer/plazma vágás utáni megmunkálásra. Megrendelésre a gépet fellehet szerelni berendezésel a csisz. szalag sebességének változtatási lehetőségével (8 és 16 m/s) és berendezésel a megmunkált anyag szárítására. DUO GO rezgéscsizoló lásd a 23. oldalon A csiszoló két független motoral van felszerelve: 1, a csisz. szalag meghajtására, 2, a szalag rezgésének elérésére. A munkafelület beállítási lehetősége egészen 45 -ban lehetővé teszi a különleges darabok megmunkálásának lehetőségét. 25

28 Behajlítot csövek csiszolása LPC 160 Műszaki adatok Munkadarab min. /max. átmérője 10/50 mm Min. rádiusz 80 mm Csisz.szalag mérete 30x622 mm Forgótárcsa motorja A A 1,1 kw Csisz.szalag motorja B 2,2 kw A gép súlya 163 kg Méretek 123x136x (magasság) 163cm A gép lehetővé teszi különféle keresztmetszetű egyenes és bahajlítot anyagok csiszolását és polírozását,rozsdamentes anyagokból, szénacélból, alumíniumból, rézből és más anyagokból. A csiszoló két független motoral van felszerelve: 1, A a forgótárcsa meghajtására 2, B a csisz. szalag meghajtására. LPC 300 lásd a 23. oldalon LPC 300 WET Vizes csiszolás! Munkadarab min. /max. átmérője 10/100 mm Min. rádiusz 150 mm LPC 400 LPC 90 Munkadarab min. /max. átmérője 10/120 mm Munkadarab min. /max. átmérője 10/25 mm Min. rádiusz 200 mm Min. rádiusz 46 mm 26

29 Egyenes csövek csiszolása Műszaki adatok LT 80 Munkadarab min. /max. átmérője 10/80 mm Munkadarab min. /max. hossza 600/6000 mm Csisz. szalag mérete 120x1850 mm Forgótárcsa motorja A 1,5 kw Csisz. szalag motorja B 5,5 kw Előtolás motorja 0,25 kw Munkadarab előtolásának sebessége Tiszta súly 2-10 m/perc 660 kg Méretek 136x123x (magasság) 158 cm Orbitális szalag csiszoló különféle keresztmetszetű egyenes anyagok csiszolásátra, rozsdamentes anyagokból, szénacélból, alumíniumból, rézből és más anyagokból. CENTRELESS csiszolás LT 130 TRIS DUO lásd a 23. oldalon Munkadarab min. /max. átmérője 30/130 mm Különleges gépek sorozatgyártásra LT 80 S 27

30 Speciális csiszolás Műszaki adatok NOK 150 Munkadarab min. /max. átmérője 20/150 mm Rögzítési szög 15 / 90 Csisz.szalag motorjának teljesítménye Csisz. szalag 3,0 kw 150x2000 mm Tiszta súly 200 kg Méretek 150x70x (magasság)140 cm Centreless előtolásának sebessége Tiszta suly 2-10 m/perc 685 kg Méretek 130x110x (magasság) 148 cm Áthatás csiszoló. Megrendelésre a gépet fellehet szerelni választható csisz.szalag sebességel ( 1400 és 2800 ford/perc) a standard sebesség 2800 ford/perc. Csatlakozó berendezések: Centreless csőcsiszoló berendezés Berendezés vizes csiszolásra SET Belső és külső reve eltávolítására különféle keresztmetszetű alkatrészeken rozsdamentes anyagokból, szénacélból, alumíniumból, rézből műanyagokból és más anyagokból. LE Különleges alakok csiszolása és polírozása. 28

31 Technológiai problémák megoldásánál legfőbb célunk a gyártási folyamat legegyszerűb megoldása, és ennek elérésére kiválasztani a legmegfelelőbb csiszoló anyagokat, amelyeknek paraméterei megfelelnek a használt csiszolóknak. A technológiai szaktanácsadást biztosítják a szakképzet munkatársaink, akik rendelkeznek maximálisan felszerelt bemutató autókal, amelyekben megtalálhatók a csiszoló anyagok mellet az elektromos, pneumatikus szerszámok, és a speciális flexibilis tengelyű csiszoló gépek is. Kérje a szakembereink látogatását és a katalógushoz kötődő csiszoló anyagok katalógusát. A svájci Abrasive expert Suhner cég kizárólagos képviselete Csehország és Szlovákia részére, és képviselet Magyarország részére: Csehország RUPET International s.r.o. Čs. armády Hostivice Tel.: Fax.: rupet-s@bon.cz Szlovákia RUPET International s.r.o. Mlynská 551/ Červeník Tel.: Fax.: rupet@profi.sk Magyarország RUPET International s.r.o. Mlynská 551/ Červeník Gonos Andrej Tel.: +36/70/ Fax.: +421/58/ rupet-hu@profi.sk
