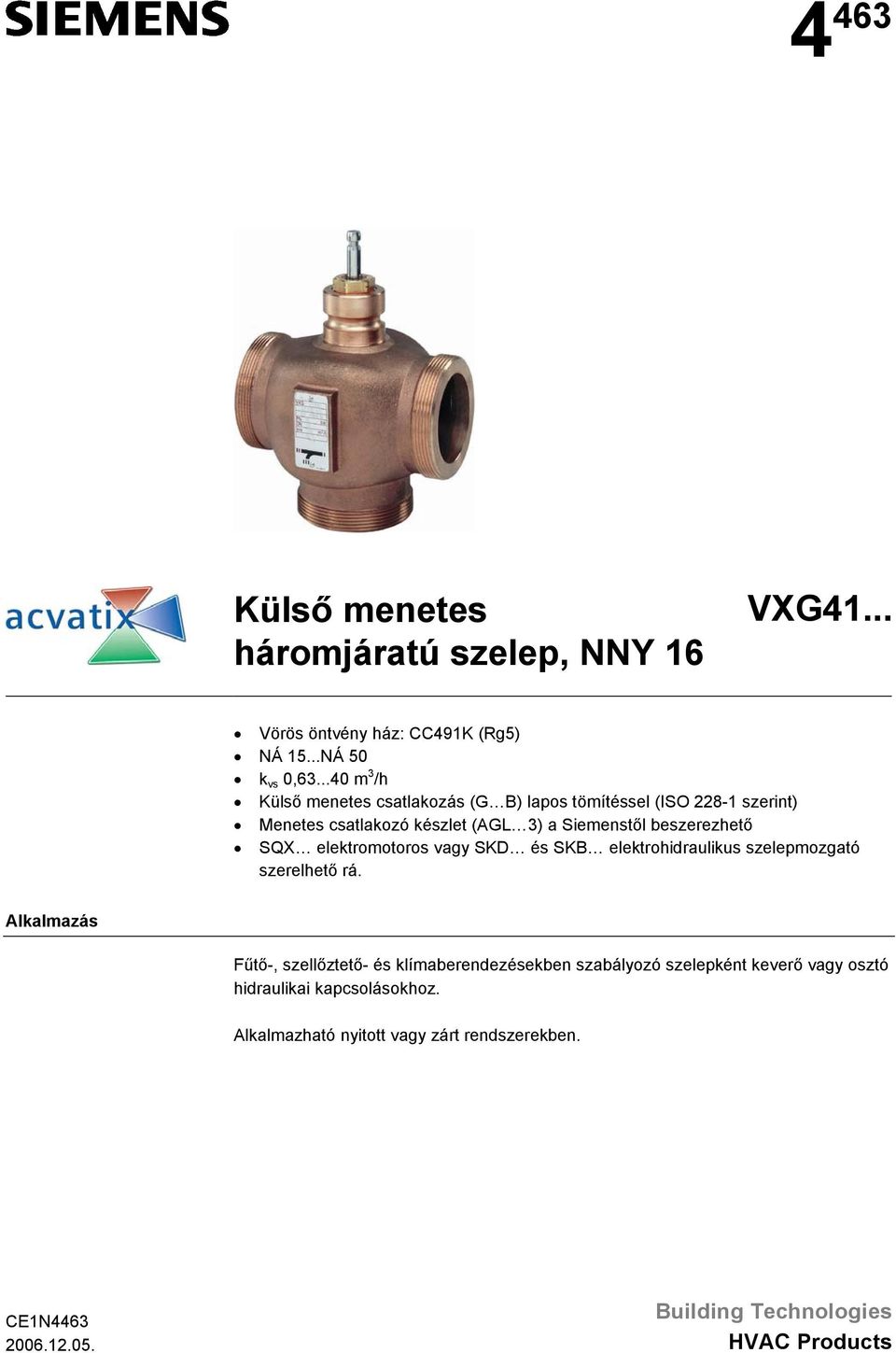

1 4 463 Külső menetes háromjáratú szelep, NNY 16 VXG41 Vörös öntvény ház: CC491K (Rg5) NÁ 15NÁ 50 k vs 0,6340 m 3 /h Külső menetes csatlakozás (G B) lapos tömítéssel (ISO szerint) Menetes csatlakozó készlet (AGL 3) a Siemenstől beszerezhető SQX elektromotoros vagy SKD és SKB elektrohidraulikus szelepmozgató szerelhető rá Alkalmazás Fűtő-, szellőztető- és klímaberendezésekben szabályozó szelepként keverő vagy osztó hidraulikai kapcsolásokhoz Alkalmazható nyitott vagy zárt rendszerekben CE1N Building Technologies HVAC Products

2 Típusáttekintés Típus NÁ k vs S v [m 3 /h] VXG ) 1,6 VXG ) 15 2,5 VXG4115 VXG ,3 VXG VXG VXG VXG ) 4,0 >50 > 0 Ezek a típusok gyárilag tömören záró bypassal nak ellátva A többi szelepnél a tömör bypasshoz lásd a «Különleges kivitelek» táblázatot NÁ = Névleges átmérő k vs = A hideg víz (5 30 C) névleges térfogatárama a teljesen nyitott szelepen (H 0 ), 0 kpa (1 bar) nyomáskülönbség mellett S v = Állítási viszony k vs / k vr k vr = Az a legkisebb k v -érték, melynél a jelleggörbe tűrése még betartható, 0 kpa (1 bar) nyomáskülönbség mellett Különleges kivitelek Típus Típusjel kiegészítő Leírás Példa VXG Tömör bypass, szivárgási hányad 0 0,02 % VXG Tartozékok Típus ALG 3 ASZ65 Leírás 3 darabból álló menetes csatlakozó készlet az áteresztő szelephez Részei: - 3 hollandi anya - 3 betétdarab és - 3 lapos tömítés Elektromos szelepszár fűtés AC 24 V / 30 W a 0 C alatti közegekhez Rendelés Rendeléskor a darabszámot, a nevet és a típusjelölést kell megadni Példa: 2 darab szelep: VXG darab menetes csatlakozó készlet, ALG253 Szállítás A szelep, a szelepmozgató és a tartozékok külön csomagolva kerülnek kiszállításra Pótalkatrészek EPDM- tömszelence Ø mm-es szelepszárhoz 4363Z02 VXG41-hez DN /8 HVAC Products

3 Készülék kombinációk Szelepek VXG VXG VXG4115 VXG4120 VXG4125 VXG4132 Szelepmozgatók SQX SKD SKB Keverő Osztó Keverő Osztó Keverő Osztó Δp max ) ) 200 1) Menetes csatlakozó készlet Típus ALG153 ALG203 ALG253 ALG323 VXG ) ) 150 1) ALG403 VXG ) ) ) ALG503 1) Ha mz áramlási zajok megengedettek, akkor ugyanazok az értékek érvényesek, mint a keverő szelepeknél Δp max = Maximálisan megengedett nyomáskülönbség a szelep szabályozó ágában a szelep szelepmozgató egység teljes állítási tartományában Alkalmazható szelepmozgatók Típus Hajtás módja Üzemi feszültség Vezérlőjel Vészleállási funkció Futási idő Állító erő Készülék lap SQX3200 SQX3203 SQX8200 Motoros AC 230 V 3-pont 150 s 35 s 150 s 700 N N4554 SQX8203 SQX62 AC 24 V DC 0 V 1) 35 s SKD3250 Nincs 120 s SKD3221 AC 230 V 30 s SKD Punkt Elektrohidraulikus SKD s SKD8251 AC 24 V SKD60 DC 0 V 1) 30 s SKD62 00 N N4561 N4563 SKB3250 SKB3251 SKB8250 SKB8251 SKB60 SKB62 Elektrohidraulikus AC 230 V AC 24 V 3-Punkt DC 0 V 1) 120 s 2800 N N4564 N4566 1) vagy DC 4 20 ma Megjegyzés: Pneumatikus szelepmozgatókra az illetékes kirendeltségeken vagy képviseleteken kérhetnek ajánlatot Azonban csak akkor alkalmazható, ha a VXG keverőszelepként kerül alkalmazásra HVAC Products /8

4 Technika / Kivitel Szelep metszet II III I II III I 4463Z01 Megvezetett, lyuggatott záró test, amely a szelepszárral mereven össze kötve A II I ülékként egy bepréselt, nemesacél ülék kerül alkalmazásra Méretezés Áramlási jelleggörbe «Keverő» V 0 [m³/h] ,8 0,6 0,5 0,4 0,3 0,2 0,1 0,08 0,06 1 0,01 0,02 2 0,03 3 0,04 0,05 0, ,08 0,1 8 Δp v0 [bar] 0,2 20 0,3 30 0,4 0,5 0, DN - k vs , ,5 15-1,6 Δp v0 [kpa] , SQX SKD Δp max SKB ,4 16, ,2 8,4 5,8 2,8 2,2 1,7 1,4 1,1 0,85 0,6 0,3 0,2 0,175 0,15 0,11 0,08 0,06 0,03 0,02 0,017 Δp max = Maximálisan megengedett nyomáskülönbség a szelep szabályozó ágában a szelep szelepmozgató egység teljes állítási tartományában Δp v0 = Nyomáskülönbség a teljesen nyitott szelepen a szabályozott ágban V 0 térfogatáram mellett V & 0 = Térfogatáram a teljesen nyitott szelepen (H 0 ) 0 kpa = 1 bar mws (méter vízoszlop) 1 m 3 /h = 0,278 l/s 20 C-os víz 4463D01 V 0 [l/s] Szelep jelleggörbe Durchfluss kv / kvs 1 0,8 0,6 0,4 ll l IIl 0,2 0 ll - l II - III 0 0,2 0,4 0,6 0,8 1 Hub H / H D01 Áteresztő ág 0 30 %: lineáris 30 0 %: n gl = 3 VDI / VDE 2173 szerint Bypass ág 00 %: lineáris Keverő: Áramlás a II-es és III-as járat felől az I-es járat felé Osztó: Áramlás az I-es járat felől a II-es és III-as járat felé I-es járat = konstans áramlás II-es járat = változó áramlás III-as járat = bypass (változó áramlás) A háromjáratú szelep előnyben részesített alkalmazása a keverő üzemmód 4/8 HVAC Products

5 Kavitáció Megjegyzés hidegvízhez Forróvizes példa A kavitáció gyorsítja a zárótest és a szelepülék kopását, valamint zavaró zajképződést okoz A kavitáció úgy kerülhető el, ha nem lépjük túl az 5 oldalon megadott nyomáskülönbség értékeket és betartjuk a diagramban megadott statikus nyomásértékeket Hidegvizes körökben a kavitáció elkerülése érdekében gondoskodni kell megfelelő nagyságú ellennyomásról a szelep kiömlő oldalán Ez pl a hőcserélő után elhelyezett fojtószeleppel érhető el Ilyen esetben a szabályozószelep nyomásveszteségéhez az alábbi diagramból a maximum 80 C-os görbét szabad kiválasztani P 1 [kpa] ϑ 180 C 160 C 120 C 0 C 80 C 140 C Δp max [kpa] Δp max = Nyomáskülönbség a csaknem teljesen lezárt szelepen, amely mellett a kavitáció még elkerülhető Bypass szituáció p 1 nyomás a szelep előtt: 500 kpa (5 bar) Vízhőmérséklet: 120 C P 1 [bar] 4382D Z Z04 M M p 1 p 1 Δp max' Keverő Δp max p 2 Osztó Δp max p 1 = Statikus nyomás a belépő oldalon p 2 = Statikus nyomás a kilépő oldalon M = Szivattyú ϑ = Vízhőmérséklet A fenti diagramból adódik, hogy a csaknem lezárt szelep esetén a maximálisan megengedett Δp max nyomáskülönbséghez 200 kpa (2 bar) a megengedett érték p 2 p 3 Δp max' p 3 Üzemi nyomások és közeghőmérsékletek Üzemi nyomás [bar] D03 Közeghőmérséklet [ C] Üzemi nyomások ISO 7268 és EN 1333 szerint lépcsőzve DIN szerinti C üzemi hőmérséklet mellett HVAC Products /8

6 Megjegyzés Tervezés Nyitott körökben fennáll a zárótest blokkolódásának veszélye a vízkő képződés következtében Ilyen alkalmazások esetén a legerősebb SKB szelepmozgatót kell alkalmazni Ezen túlmenően gondoskodni kell az időszakos megjáratásról (hetente kétszer- háromszor) Kavitációmentes áramlást kell biztosítani, lásd 5 oldal Nyitott és zárt körökben a szelep elé szennyszűrőt kell építeni Ezzel növelhető a szelepek működésének biztonsága 0 C alatti közegek esetén SZ65 típusú szelepszár fűtésre szükség a tömszelencében a szelepszár befagyásának megakadályozása érdekében A szelepszár fűtés biztonsági okokból AC 24 V / 30 W üzemi feszültségre lett méretezve Szerelés A szelep és szelepmozgató egyszerűen és közvetlenül a telepítés helyén összeszerelhető Nincs szükség speciális szerszámokra és jusztírozási munkálatokra A szelephez szerelési útmutató mellékelve ( ) Beépítési helyzet Z01 Áramlási irány Üzembe helyezés Beépítéskor figyelembe kell venni a szelepen található áramlási irány jelet Keverés a II / III felől az I felé ll ll l l 44Z04 Osztás az I felől a II / III felé A szelep csak a szelepmozgató előírás szerinti felszerelése után helyezhető üzembe! A szelepszár befelé mozog: A II I-es járat nyit, a III-as bypass ág zár A szelepszár kifelé mozog: A II I-es járat zár, a III-as bypass ág nyit l ll l ll 44Z05 Karbantartás Tömszelence Figyelem A VXG41 típusú szelep nem igényel karbantartást A szelepen és/vagy szelepmozgatón végezett karbantartási munkák során: Le kell kapcsolni a szivattyút és a tápfeszültséget Le kell zárni a csőhálózat elzáró szerelvényét Nyomástalanítani kell a csővezetékeket és hagyni kell teljesen kihűlni Szükség esetén ki kell kötni az elektromos csatlakozókat A szelepet csak a szelepmozgató előírás szerinti felszerelése után szabad ismét üzembe helyezni A szelep kiszerelése nélkül kicserélhető, ha nyomásmentes a vezetéke és lehűlt, valamint ha a szelepszár felülete ép Lásd «Pótalkatrészek» Ha a tömítés környezetében megsérült a szelepszár, akkor a komplett szelepszár zárótest egységet ki kell cserélni Felvilágosítást a legközelebbi képviselet vagy kirendeltség ad 6/8 HVAC Products

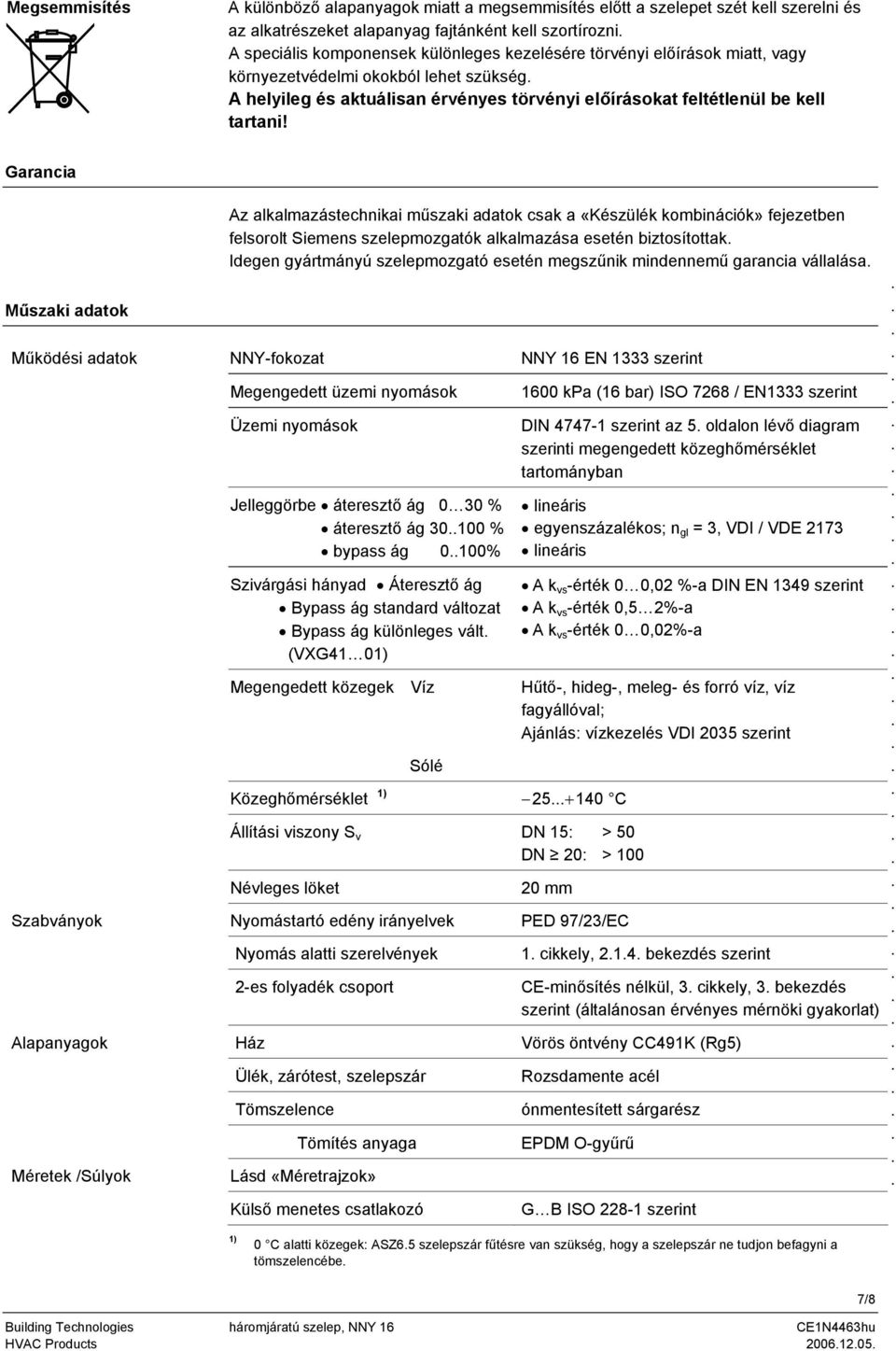

7 Megsemmisítés A különböző alapanyagok miatt a megsemmisítés előtt a szelepet szét kell szerelni és az alkatrészeket alapanyag fajtánként kell szortírozni A speciális komponensek különleges kezelésére törvényi előírások miatt, vagy környezetvédelmi okokból lehet szükség A helyileg és aktuálisan érvényes törvényi előírásokat feltétlenül be kell tartani! Garancia Műszaki adatok Az alkalmazástechnikai műszaki adatok csak a «Készülék kombinációk» fejezetben felsorolt Siemens szelepmozgatók alkalmazása esetén biztosítottak Idegen gyártmányú szelepmozgató esetén megszűnik mindennemű garancia vállalása Működési adatok NNY-fokozat NNY 16 EN 1333 szerint Megengedett üzemi nyomások Üzemi nyomások Jelleggörbe áteresztő ág 0 30 % áteresztő ág 300 % bypass ág 00% Szivárgási hányad Áteresztő ág Bypass ág standard változat Bypass ág különleges vált (VXG41 01) Megengedett közegek Víz Sólé Közeghőmérséklet 1) C Állítási viszony S v DN 15: > 50 DN 20: > 0 Névleges löket 1600 kpa (16 bar) ISO 7268 / EN1333 szerint DIN szerint az 5 oldalon lévő diagram szerinti megengedett közeghőmérséklet tartományban lineáris egyenszázalékos; n gl = 3, VDI / VDE 2173 lineáris A k vs -érték 0 0,02 %-a DIN EN 1349 szerint A k vs -érték 0,5 2%-a A k vs -érték 0 0,02%-a Hűtő-, hideg-, meleg- és forró víz, víz fagyállóval; Ajánlás: vízkezelés VDI 2035 szerint 20 mm Szabványok Nyomástartó edény irányelvek PED 97/23/EC Nyomás alatti szerelvények 2-es folyadék csoport 1 cikkely, 214 bekezdés szerint CE-minősítés nélkül, 3 cikkely, 3 bekezdés szerint (általánosan érvényes mérnöki gyakorlat) Alapanyagok Ház Vörös öntvény CC491K (Rg5) Méretek /Súlyok Ülék, zárótest, szelepszár Tömszelence Tömítés anyaga Lásd «Méretrajzok» Külső menetes csatlakozó Rozsdamente acél ónmentesített sárgarész EPDM O-gyűrű G B ISO szerint 1) 0 C alatti közegek: ASZ65 szelepszár fűtésre szükség, hogy a szelepszár ne tudjon befagyni a tömszelencébe HVAC Products /8

8 Méretrajzok H H2 L3 H1 B G 4463M01 NÁ = Névleges átmérő H = A szelepmozgató magassága, plusz a fal vagy födém szereléshez, csatlakoztatáshoz, karbantartáshoz, stb szükséges minimális távolsága H1 = Az állítómű felfekvő felületének távolsága a csővezeték középvonalától (felső él) H2 = A szelep «zárt» helyzete azt jelenti, hogy a szelepszár teljesen ki húzva L2 L1 Szelep típus DN B G L1 L2 L3 H1 H2 H kg [mm] [Zoll] [mm] [mm] [mm] [mm] [mm] SQX SKD SKB [kg] VXG VXG G1B 1, ,5 > 451 > 526 > 601 VXG4115 VXG G1¼B 1,42 VXG G1½B 1, ,5 52, ,5 > 459 > 534 > 609 VXG G2B 2, VXG G2¼B , ,5 > 471 > 546 > 621 VXG G2¾B ,90 Menetes karmantyú (hollandi) 4363M02 Típus Szelep típushoz G Rp [Zoll] [Zoll] ALG15 VXG G1 Rp½ Rp G ALG20 VXG4120 G1¼ Rp¾ ALG25 VXG4125 G1½ Rp1 ALG32 VXG4132 G2 Rp1¼ ALG40 VXG4140 G2¼ Rp1½ ALG50 VXG4150 G2¾ Rp2 Szelep oldalon ISO szerinti hengeres menettel Csővezeték oldalon ISO 7-1 szerinti hengeres menettel 8/ Siemens Schweiz AG Változtatás joga fenntartva! HVAC Products
