1 Pécs város épületeinek energetikai veszteségfeltáró analízise Számlaaudit intézmény szeptember 29. 1

2 Tartalomjegyzék Számlaaudit vezetői összefoglaló... 8 Számlaaudit összegzés, és alkalmazott módszerek Számlaaudit Apáczai Nevelési És Általános Művelődési Központ fogyasztási helyeiről Villamos energia tekintetében, a fogyasztási helyek árszabásainak, tarifáinak és mennyiségeinek összesítése Kereskedelmi oldalú részletes elemzés RHD oldalú megtakarítási lehetőségek főbb pontjai Meddőenergia vonatkozású optimalizálás ANK - Művelődési Ház és Könyvtár fogyasztási hely villamos energia felhasználásával összefüggő adatok részletes bemutatása (Msz: ) ANK- 1. Kollégium fogyasztási hely villamos energia felhasználásával összefüggő adatok részletes bemutatása (Msz: ) ANK - Sportegység fogyasztási hely villamos energia felhasználásával összefüggő adatok részletes bemutatása (Msz: ) ANK- 1. sz. Általános Isk. IMS" fogyasztási hely villamos energia felhasználásával összefüggő adatok részletes bemutatása (Msz: ) ANK- 2. sz. Általános Isk. IMS" fogyasztási hely villamos energia felhasználásával összefüggő adatok részletes bemutatása (Msz: ) ANK- 2. sz Általános Isk. IMS" fogyasztási hely villamos energia felhasználásával összefüggő adatok részletes bemutatása (Msz: ) ANK- Étterem fogyasztási hely villamos energia felhasználásával összefüggő adatok részletes bemutatása (Msz: ) ANK - Gimnázium fogyasztási hely villamos energia felhasználásával összefüggő adatok részletes bemutatása (Msz ) ANK - (Bölcsőde fogyasztási hely villamos energia felhasználásával összefüggő adatok részletes bemutatása (Msz: ) ANK - Bölcsőde fogyasztási hely villamos energia felhasználásával összefüggő adatok részletes bemutatása (Msz: ) ANK - 1. sz. Óvoda fogyasztási hely villamos energia felhasználásával összefüggő adatok részletes bemutatása (Msz: ) ANK - 2. sz. Óvoda fogyasztási hely villamos energia felhasználásával összefüggő adatok részletes bemutatása (Msz: ) ANK - 2. sz. Óvoda fogyasztási hely villamos energia felhasználásával összefüggő adatok részletes bemutatása (Msz: ) Hőenergia tekintetében, a fogyasztási helyek árszabásainak, tarifáinak és mennyiségeinek összesítése Víz és csatorna használat tekintetében, a fogyasztási helyek árszabásainak, tarifáinak és mennyiségeinek összesítése Számlaaduit Elszámolóház (Széchenyi István Gimnázium. És Szakközépiskola) fogyasztási helyeiről Villamos energia tekintetében, a fogyasztási helyek árszabásainak, tarifáinak és mennyiségeinek összesítése

3 Kereskedelmi oldalú részletes elemzés RHD oldalú megtakarítási lehetőségek főbb pontjai Bercsényi utca 3. fogyasztási hely villamos energia felhasználásával összefüggő adatok részletes bemutatása Gáz energia tekintetében, a fogyasztási helyek árszabásainak, tarifáinak és mennyiségeinek összesítése Hőenergia tekintetében, a fogyasztási helyek árszabásainak, tarifáinak és mennyiségeinek összesítése Víz és csatorna használat tekintetében, a fogyasztási helyek árszabásainak, tarifáinak és mennyiségeinek összesítése Számlaaudit Budai-városkapu Iskolafogyasztási helyeiről Villamos energia tekintetében, a fogyasztási helyek árszabásainak, tarifáinak és mennyiségeinek összesítése Kereskedelmi oldalú részletes elemzés RHD oldalú megtakarítási lehetőségek főbb pontjai Meddőenergia vonatkozású optimalizálás Komlói út 58. fogyasztási hely villamos energia felhasználásával összefüggő adatok részletes bemutatása Frankel Leó utca 33. fogyasztási hely villamos energia felhasználásával összefüggő adatok részletes bemutatása Bencze J utca 13/1. fogyasztási hely villamos energia felhasználásával összefüggő adatok részletes bemutatása Török István utca 13. fogyasztási hely villamos energia felhasználásával összefüggő adatok részletes bemutatása Zsolnay Vilmos utca 90. fogyasztási hely villamos energia felhasználásával összefüggő adatok részletes bemutatása (Msz: ) Zsolnay Vilmos utca 90. fogyasztási hely villamos energia felhasználásával összefüggő adatok részletes bemutatása (MSZ: ) Zsolnay Vilmos utca 90. fogyasztási hely villamos energia felhasználásával összefüggő adatok részletes bemutatása (MSZ: ) Zsolnay Vilmos utca 90. fogyasztási hely villamos energia felhasználásával összefüggő adatok részletes bemutatása (Msz: ) Zsolnay Vilmos utca 90. fogyasztási hely villamos energia felhasználásával összefüggő adatok részletes bemutatása (MSZ: , ) Bártfa utca 5. fogyasztási hely villamos energia felhasználásával összefüggő adatok részletes bemutatása (MSZ: , ) Zsolnay Vilmos utca 90. fogyasztási hely villamos energia felhasználásával összefüggő adatok részletes bemutatása (Msz: ) Bártfa utca 5. fogyasztási hely villamos energia felhasználásával összefüggő adatok részletes bemutatása (SZFSZ: ) Bányatelep 2. fogyasztási hely villamos energia felhasználásával összefüggő adatok részletes bemutatása Zengő utca 49/A. fogyasztási hely villamos energia felhasználásával összefüggő adatok részletes bemutatása

4 Bányatelep 19. fogyasztási hely villamos energia felhasználásával összefüggő adatok részletes bemutatása Hirdi utca 20. fogyasztási hely villamos energia felhasználásával összefüggő adatok részletes bemutatása D utca 2. fogyasztási hely villamos energia felhasználásával összefüggő adatok részletes bemutatása (Msz: ) D utca 2. fogyasztási hely villamos energia felhasználásával összefüggő adatok részletes bemutatása (Msz: ) D utca 2. fogyasztási hely villamos energia felhasználásával összefüggő adatok részletes bemutatása (Msz: ) Gáz energia tekintetében, a fogyasztási helyek árszabásainak, tarifáinak és mennyiségeinek összesítése Víz és csatorna használat tekintetében, a fogyasztási helyek árszabásainak, tarifáinak és mennyiségeinek összesítése Számlaaudit Mecsekaljai Iskola fogyasztási helyeiről Villamos energia tekintetében, a fogyasztási helyek árszabásainak, tarifáinak és mennyiségeinek összesítése Kereskedelmi oldalú részletes elemzés RHD oldalú megtakarítási lehetőségek főbb pontjai Meddőenergia vonatkozású optimalizálás Radnóti Miklós utca 2. fogyasztási hely villamos energia felhasználásával összefüggő adatok részletes bemutatása Radnóti Miklós utca 2. (Tási) fogyasztási hely villamos energia felhasználásával összefüggő adatok részletes bemutatása Bánki Donát utca 2. Bánki Iskola fogyasztási hely villamos energia felhasználásával összefüggő adatok részletes bemutatása Köztársaság tér 1. fogyasztási hely villamos energia felhasználásával összefüggő adatok részletes bemutatása Jurisics Miklós utca 17. fogyasztási hely villamos energia felhasználásával összefüggő adatok részletes bemutatása Pázmány Péter utca 27. fogyasztási hely villamos energia felhasználásával összefüggő adatok részletes bemutatása (Msz: ) Pázmány Péter utca 27. fogyasztási hely villamos energia felhasználásával összefüggő adatok részletes bemutatása (Msz: ) Rácvárosi utca 56. fogyasztási hely villamos energia felhasználásával összefüggő adatok részletes bemutatása Gáz energia tekintetében, a fogyasztási helyek árszabásainak, tarifáinak és mennyiségeinek összesítése Hőenergia tekintetében, a fogyasztási helyek árszabásainak, tarifáinak és mennyiségeinek összesítése Víz és csatorna használat tekintetében, a fogyasztási helyek árszabásainak, tarifáinak és mennyiségeinek összesítése Számlaaudit Városközponti Iskolafogyasztási helyeiről

5 Villamos energia tekintetében, a fogyasztási helyek árszabásainak, tarifáinak és mennyiségeinek összesítése Kereskedelmi oldalú részletes elemzés RHD oldalú megtakarítási lehetőségek főbb pontjai Meddőenergia vonatkozású optimalizálás Megye utca 2. Belvárosi Iskola fogyasztási hely villamos energia felhasználásával összefüggő adatok részletes bemutatása Jókai u. 2. Iskolaszolgálat fogyasztási hely villamos energia felhasználásával összefüggő adatok részletes bemutatása Mezőszél u. 2 (Tóth Lajos) fogyasztási hely villamos energia felhasználásával összefüggő adatok részletes bemutatása Városközponti Iskola, Mezőszél u. 1. fogyasztási hely villamos energia felhasználásával összefüggő adatok részletes bemutatása Felső-vámház u. 2. fogyasztási hely villamos energia felhasználásával összefüggő adatok részletes bemutatása Mátyás király u. 17. fogyasztási hely villamos energia felhasználásával összefüggő adatok részletes bemutatása Papnövelde Óvoda Papnövelde u. 2. fogyasztási hely villamos energia felhasználásával összefüggő adatok részletes bemutatása Rákóczi út 68. (Liszt) fogyasztási hely villamos energia felhasználásával összefüggő adatok részletes bemutatása Kodály Zoltán utca 17/A. fogyasztási hely villamos energia felhasználásával összefüggő adatok részletes bemutatása Majorossy Imre utca 13. (39) fogyasztási hely villamos energia felhasználásával összefüggő adatok részletes bemutatása Gáz energia tekintetében, a fogyasztási helyek árszabásainak, tarifáinak és mennyiségeinek összesítése Hőenergia tekintetében, a fogyasztási helyek árszabásainak, tarifáinak és mennyiségeinek összesítése Víz és csatorna használat tekintetében, a fogyasztási helyek árszabásainak, tarifáinak és mennyiségeinek összesítése Számlaaudit Megyervárosi Iskola, Árpád Fejedelmi Gimnázium fogyasztási helyeiről Villamos energia tekintetében, a fogyasztási helyek árszabásainak, tarifáinak és mennyiségeinek összesítése Kereskedelmi oldalú részletes elemzés RHD oldalú megtakarítási lehetőségek főbb pontjai Meddőenergia vonatkozású optimalizálás Aidinger J. út 41. fogyasztási hely villamos energia felhasználásával összefüggő adatok részletes bemutatása Testvérvárosok tere 1. TVT Iskola fogyasztási hely villamos energia felhasználásával összefüggő adatok részletes bemutatása Hőenergia tekintetében, a fogyasztási helyek árszabásainak, tarifáinak és mennyiségeinek összesítése

6 Víz és csatorna használat tekintetében, a fogyasztási helyek árszabásainak, tarifáinak és mennyiségeinek összesítése Számlaaudit Angster József Szakképző Iskolafogyasztási helyeiről Villamos energia tekintetében, a fogyasztási helyek árszabásainak, tarifáinak és mennyiségeinek összesítése Kereskedelmi oldalú részletes elemzés RHD oldalú megtakarítási lehetőségek főbb pontjai Meddőenergia vonatkozású optimalizálás Rét utca (üres lakás) fogyasztási hely villamos energia felhasználásával összefüggő adatok részletes bemutatása Pécs, Rét utca 2. fogyasztási hely villamos energia felhasználásával összefüggő adatok részletes bemutatása Ifjúmunkás utca 2. fogyasztási hely villamos energia felhasználásával összefüggő adatok részletes bemutatása Petőfi utca (Szilágyi Dezső 1) 2. fogyasztási hely villamos energia felhasználásával összefüggő adatok részletes bemutatása (Msz: ) Petőfi utca (Szilágyi Dezső 1) 2. fogyasztási hely villamos energia felhasználásával összefüggő adatok részletes bemutatása (Msz: ) Gáz energia tekintetében, a fogyasztási helyek árszabásainak, tarifáinak és mennyiségeinek összesítése Hőenergia tekintetében, a fogyasztási helyek árszabásainak, tarifáinak és mennyiségeinek összesítése Víz és csatorna használat tekintetében, a fogyasztási helyek árszabásainak, tarifáinak és mennyiségeinek összesítése Számlaaudit Éltes Mátyás Iskola fogyasztási helyeiről Villamos energia tekintetében, a fogyasztási helyek árszabásainak, tarifáinak és mennyiségeinek összesítése Kereskedelmi oldalú részletes elemzés RHD oldalú megtakarítási lehetőségek főbb pontjai Építők útja 2. fogyasztási hely villamos energia felhasználásával összefüggő adatok részletes bemutatása Hajnóczy utca 2. fogyasztási hely villamos energia felhasználásával összefüggő adatok részletes bemutatása Türr István utca 2. fogyasztási hely villamos energia felhasználásával összefüggő adatok részletes bemutatása Gáz energia tekintetében, a fogyasztási helyek árszabásainak, tarifáinak és mennyiségeinek összesítése Hőenergia tekintetében, a fogyasztási helyek árszabásainak, tarifáinak és mennyiségeinek összesítése Víz és csatorna használat tekintetében, a fogyasztási helyek árszabásainak, tarifáinak és mennyiségeinek összesítése Számlaaudit Simonyi Károly Szakközépiskola fogyasztási helyeiről Villamos energia tekintetében, a fogyasztási helyek árszabásainak, tarifáinak és mennyiségeinek összesítése

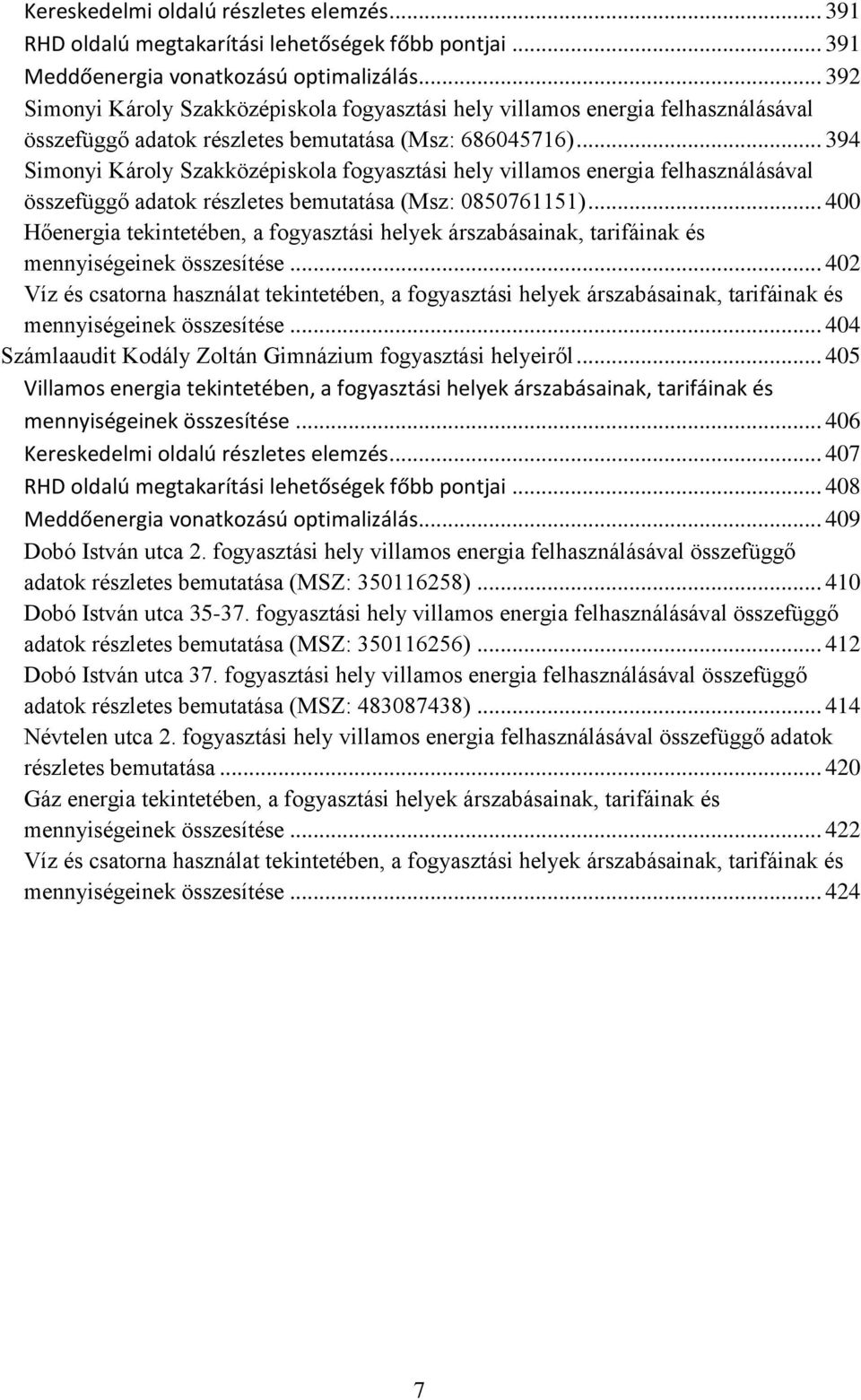

7 Kereskedelmi oldalú részletes elemzés RHD oldalú megtakarítási lehetőségek főbb pontjai Meddőenergia vonatkozású optimalizálás Simonyi Károly Szakközépiskola fogyasztási hely villamos energia felhasználásával összefüggő adatok részletes bemutatása (Msz: ) Simonyi Károly Szakközépiskola fogyasztási hely villamos energia felhasználásával összefüggő adatok részletes bemutatása (Msz: ) Hőenergia tekintetében, a fogyasztási helyek árszabásainak, tarifáinak és mennyiségeinek összesítése Víz és csatorna használat tekintetében, a fogyasztási helyek árszabásainak, tarifáinak és mennyiségeinek összesítése Számlaaudit Kodály Zoltán Gimnázium fogyasztási helyeiről Villamos energia tekintetében, a fogyasztási helyek árszabásainak, tarifáinak és mennyiségeinek összesítése Kereskedelmi oldalú részletes elemzés RHD oldalú megtakarítási lehetőségek főbb pontjai Meddőenergia vonatkozású optimalizálás Dobó István utca 2. fogyasztási hely villamos energia felhasználásával összefüggő adatok részletes bemutatása (MSZ: ) Dobó István utca fogyasztási hely villamos energia felhasználásával összefüggő adatok részletes bemutatása (MSZ: ) Dobó István utca 37. fogyasztási hely villamos energia felhasználásával összefüggő adatok részletes bemutatása (MSZ: ) Névtelen utca 2. fogyasztási hely villamos energia felhasználásával összefüggő adatok részletes bemutatása Gáz energia tekintetében, a fogyasztási helyek árszabásainak, tarifáinak és mennyiségeinek összesítése Víz és csatorna használat tekintetében, a fogyasztási helyek árszabásainak, tarifáinak és mennyiségeinek összesítése

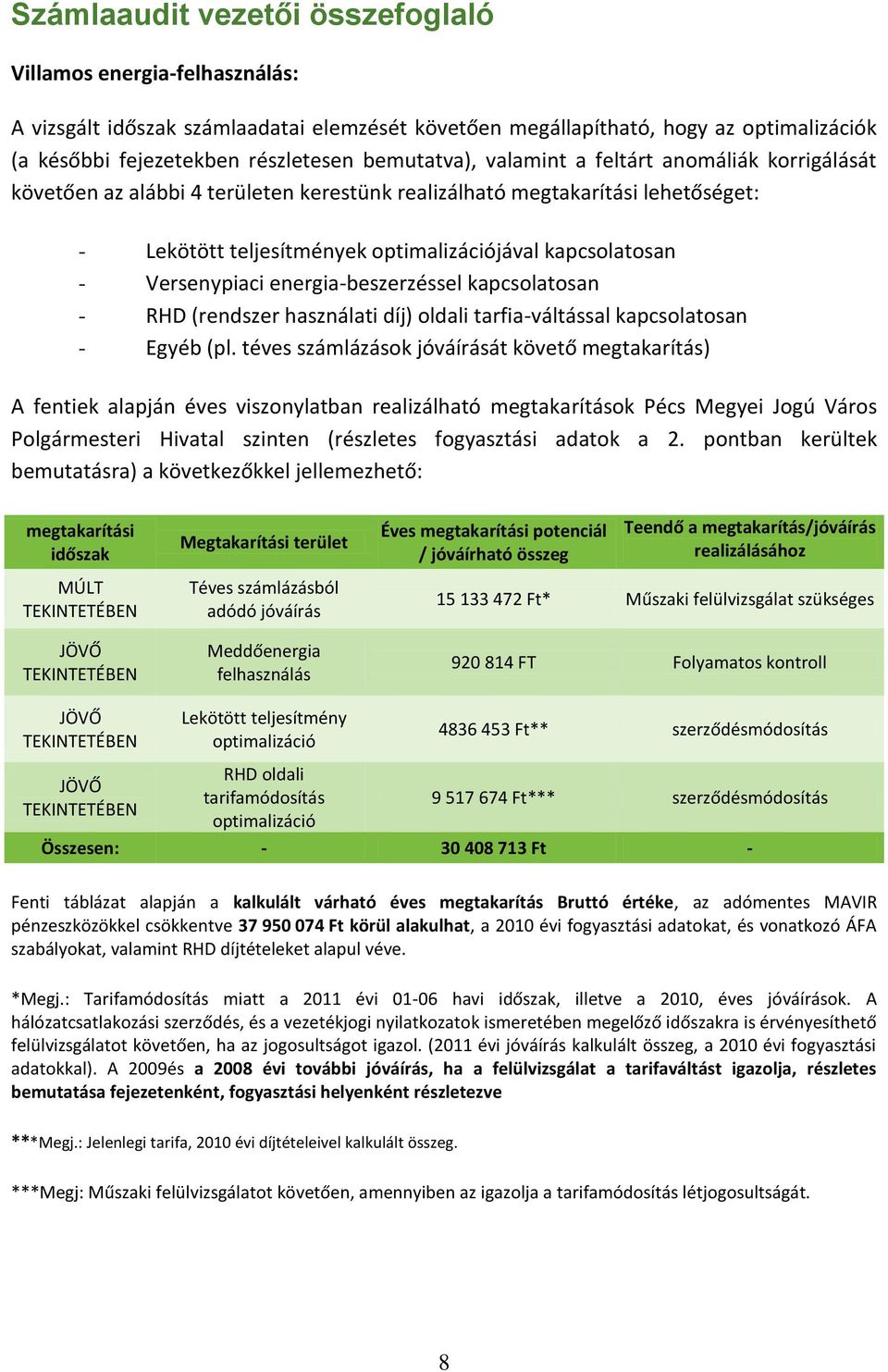

8 Számlaaudit vezetői összefoglaló Villamos energia-felhasználás: A vizsgált időszak számlaadatai elemzését követően megállapítható, hogy az optimalizációk (a későbbi fejezetekben részletesen bemutatva), valamint a feltárt anomáliák korrigálását követően az alábbi 4 területen kerestünk realizálható megtakarítási lehetőséget: - Lekötött teljesítmények optimalizációjával kapcsolatosan - Versenypiaci energia-beszerzéssel kapcsolatosan - RHD (rendszer használati díj) oldali tarfia-váltással kapcsolatosan - Egyéb (pl. téves számlázások jóváírását követő megtakarítás) A fentiek alapján éves viszonylatban realizálható megtakarítások Pécs Megyei Jogú Város Polgármesteri Hivatal szinten (részletes fogyasztási adatok a 2. pontban kerültek bemutatásra) a következőkkel jellemezhető: megtakarítási időszak Megtakarítási terület Éves megtakarítási potenciál / jóváírható összeg Teendő a megtakarítás/jóváírás realizálásához MÚLT TEKINTETÉBEN JÖVŐ TEKINTETÉBEN JÖVŐ TEKINTETÉBEN Téves számlázásból adódó jóváírás Meddőenergia felhasználás Lekötött teljesítmény optimalizáció Ft* Műszaki felülvizsgálat szükséges FT Folyamatos kontroll Ft** szerződésmódosítás JÖVŐ TEKINTETÉBEN RHD oldali tarifamódosítás optimalizáció Ft*** szerződésmódosítás Összesen: Ft - Fenti táblázat alapján a kalkulált várható éves megtakarítás Bruttó értéke, az adómentes MAVIR pénzeszközökkel csökkentve Ft körül alakulhat, a 2010 évi fogyasztási adatokat, és vonatkozó ÁFA szabályokat, valamint RHD díjtételeket alapul véve. *Megj.: Tarifamódosítás miatt a 2011 évi havi időszak, illetve a 2010, éves jóváírások. A hálózatcsatlakozási szerződés, és a vezetékjogi nyilatkozatok ismeretében megelőző időszakra is érvényesíthető felülvizsgálatot követően, ha az jogosultságot igazol. (2011 évi jóváírás kalkulált összeg, a 2010 évi fogyasztási adatokkal). A 2009és a 2008 évi további jóváírás, ha a felülvizsgálat a tarifaváltást igazolja, részletes bemutatása fejezetenként, fogyasztási helyenként részletezve ***Megj.: Jelenlegi tarifa, 2010 évi díjtételeivel kalkulált összeg. ***Megj: Műszaki felülvizsgálatot követően, amennyiben az igazolja a tarifamódosítás létjogosultságát. 8

9 Azonnali intézkedést igénylő feladatok, és intézmények: Intézmény megnevezése Apáczai Nevelési És Általános Művelődési Központ Budai-Városkapu Iskola Mecsekaljai Iskola Városközponti Iskola Megyervárosi Iskola Műszaki felülvizsgálat x x x x x Szükséges intézkedés A Hálózat Csatlakozási és Használati szerződések, illetve ezek módosításainak előkészítése, a lekötött teljesítmények módosításához A Hálózat Csatlakozási és Használati szerződések, illetve ezek módosításainak előkészítése, a lekötött teljesítmények módosításához A Hálózat Csatlakozási és Használati szerződések, illetve ezek módosításainak előkészítése, a lekötött teljesítmények módosításához A Hálózat Csatlakozási és Használati szerződések, illetve ezek módosításainak előkészítése, a lekötött teljesítmények módosításához Tarifa optimalizáció vonatkozásában Azonnali Műszaki Felülvizsgálat kezdeményezése független szakértővel, a csatlakozási pont tekintetében. A Hálózati szerződések, és a vezetékjogi határok tisztázása. Az eredmény függvényében döntés, és ha kell előző időszak számláinak részletes feldolgozása. Azonnali Műszaki Felülvizsgálat kezdeményezése független szakértővel, a csatlakozási pont tekintetében. A Hálózati szerződések, és a vezetékjogi határok tisztázása. Az eredmény függvényében döntés, és ha kell előző időszak számláinak részletes feldolgozása. Azonnali Műszaki Felülvizsgálat kezdeményezése független szakértővel, a csatlakozási pont tekintetében. A Hálózati szerződések, és a vezetékjogi határok tisztázása. Az eredmény függvényében döntés, és ha kell, előző időszak számláinak részletes feldolgozása. Azonnali Műszaki Felülvizsgálat kezdeményezése független szakértővel, a csatlakozási pont tekintetében. A Hálózati szerződések, és a vezetékjogi határok tisztázása. Az eredmény függvényében döntés, és ha kell, előző időszak számláinak részletes feldolgozása. Azonnali Műszaki Felülvizsgálat kezdeményezése független szakértővel, a csatlakozási pont tekintetében. A Hálózati szerződések, és a vezetékjogi határok tisztázása. Az eredmény függvényében döntés, és ha kell, előző időszak számláinak részletes feldolgozása. 500.sz. Angszter József Szakképző Iskola x A Hálózat Csatlakozási és Használati szerződések, illetve ezek módosításainak előkészítése, a lekötött teljesítmények módosításához Azonnali Műszaki Felülvizsgálat kezdeményezése független szakértővel, a csatlakozási pont tekintetében. A Hálózati szerződések, és a vezetékjogi határok tisztázása. Az eredmény függvényében döntés, és ha kell, előző időszak számláinak részletes feldolgozása Simonyi Károly Szakközépiskola x A Hálózat Csatlakozási és Használati szerződések, illetve ezek módosításainak előkészítése, a lekötött teljesítmények módosításához Azonnali Műszaki Felülvizsgálat kezdeményezése független szakértővel, a csatlakozási pont tekintetében. A Hálózati szerződések, és a vezetékjogi határok tisztázása. Az eredmény függvényében döntés, és ha kell, előző időszak számláinak részletes feldolgozása Kodály Zoltán Gimnázium x A Hálózat Csatlakozási és Használati szerződések, illetve ezek módosításainak előkészítése, a lekötött teljesítmények módosításához Azonnali Műszaki Felülvizsgálat kezdeményezése független szakértővel, a csatlakozási pont tekintetében. A Hálózati szerződések, és a vezetékjogi határok tisztázása. Az eredmény függvényében döntés, és ha kell, előző időszak számláinak részletes feldolgozása 9

10 Továbbá javasolt a negyedórás fogyasztási görbék vizsgálata az idősoros mérési pontokon, részben a teljesítmény optimalizálás okán, illetve a meddőenergia felhasználás folyamatos jelenléte miatt, hogy szükség esetén intézkedni lehessen. Az alábbi táblázatban Intézményi szenten összesített éves megtakarítási és jóváírási potenciál kerül bemutatásra. Intézmény Felülvizsgála t utáni tarifaváltás jóváírás 2010 Felülvizsgálat utáni tarifaváltás várható jóváírás 2011 (01-08 hónap) Felülvizsgálat utáni tarifaváltással elérhető becsült éves megtakarítás Lekötött teljesítményopti malizálással elérhető nettó megtakarítás Meddőenergia felhasználás optimalizálással elérhető nettó megtakarítás Optimalizálást követően kalkulált várható éves megtakarítás* Apáczai Nevelési És Általános Művelődési Központ Ft Ft Ft Ft Ft Ft Elszámolóház 0 Ft 0 Ft 0 Ft 0 Ft 0 Ft 0 Ft Budai-Városkapu Iskola Ft Ft Ft Ft 0 Ft Ft Mecsekaljai Iskola Ft Ft Ft Ft Ft Ft Városközponti Iskola Ft Ft Ft Ft Ft Ft Megyervárosi Iskola Ft Ft Ft 0 Ft Ft Ft 500.sz. Angszter József Szakképző Iskola Ft Ft Ft Ft 0 Ft Ft Éltes Mátyás Iskola 0 Ft 0 Ft 0 Ft 0 Ft 0 Ft 0 Ft Simonyi Károly Szakközépiskola Ft Ft Ft Ft 0 Ft Ft Kodály Zoltán Gimnázium Ft Ft Ft Ft 0 Ft Ft Ft Ft Ft Ft Ft Ft Ft Ft Gázenergia felhasználás: Gáz tekintetében néhány intézménynél (részletek az intézmények részletes riportjainál) a beépített teljesítmény felülvizsgálata indokoltnak tűnik, melyek elvégzését követően valószínűsíthető, hogy az optimalizált teljesítmény lekötések ill. esetlegesen kisebb gázmérők alkalmazásával a fogyasztástól független díjtételek csökkenthetők. Az ezirányú megtakarítási potenciál össz. intézményi szinten - becsléseink szerint - (több)százezres nagyságrendet is elérheti, azonban pontos számot csak a felülvizsgálatokat (illetve az esetleges kiolvasási adatok, óracsúcsok elemzését) követően lehet meghatározni. További megtakarítási potenciál definiálható az intézmények jelenlegi áraikhoz képesti (további) sikeres szabadpiaci tendereztetésével, amely ideális esetben össz-intézményi szintén akár többszázezer (esetleg milliós) nagyságrendű megtakarítási potenciált is jelenthet. Természetesen mindennek a sikere nagyban függ a tender kiírásának időpontjától, annak tartalmától (képletes, vagy akár fix árral rendelkező forma stb..), illetve aktuális piaci trendtől, olajártól, dollár-(euro)árfolyamtól stb. Víz felhasználás: (részletes fogyasztási adatok mérési pontonként kerültek bemutatásra) megtakarítási lehetőséget nem tártunk fel. 10

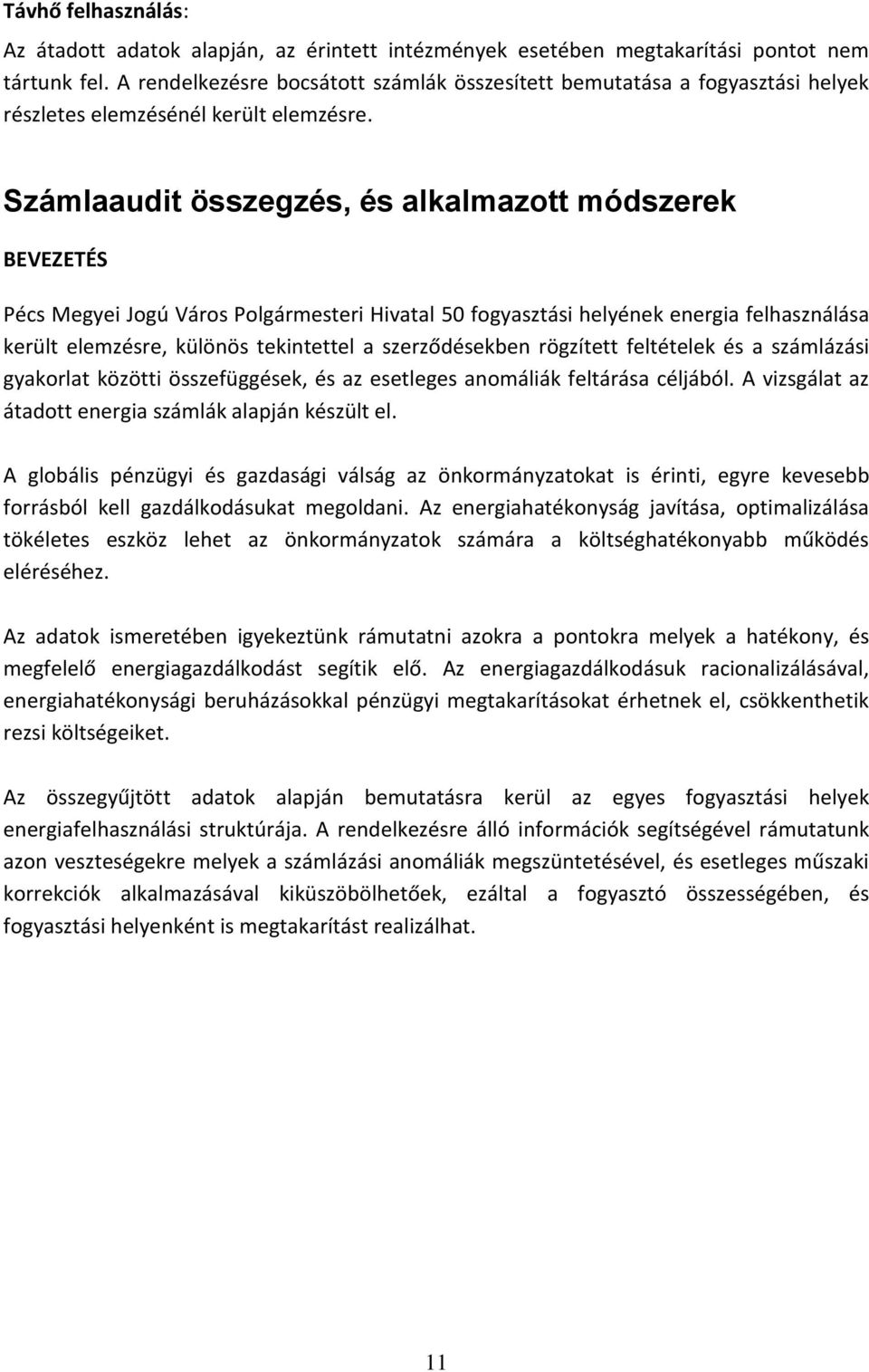

11 Távhő felhasználás: Az átadott adatok alapján, az érintett intézmények esetében megtakarítási pontot nem tártunk fel. A rendelkezésre bocsátott számlák összesített bemutatása a fogyasztási helyek részletes elemzésénél került elemzésre. Számlaaudit összegzés, és alkalmazott módszerek BEVEZETÉS Pécs Megyei Jogú Város Polgármesteri Hivatal 50 fogyasztási helyének energia felhasználása került elemzésre, különös tekintettel a szerződésekben rögzített feltételek és a számlázási gyakorlat közötti összefüggések, és az esetleges anomáliák feltárása céljából. A vizsgálat az átadott energia számlák alapján készült el. A globális pénzügyi és gazdasági válság az önkormányzatokat is érinti, egyre kevesebb forrásból kell gazdálkodásukat megoldani. Az energiahatékonyság javítása, optimalizálása tökéletes eszköz lehet az önkormányzatok számára a költséghatékonyabb működés eléréséhez. Az adatok ismeretében igyekeztünk rámutatni azokra a pontokra melyek a hatékony, és megfelelő energiagazdálkodást segítik elő. Az energiagazdálkodásuk racionalizálásával, energiahatékonysági beruházásokkal pénzügyi megtakarításokat érhetnek el, csökkenthetik rezsi költségeiket. Az összegyűjtött adatok alapján bemutatásra kerül az egyes fogyasztási helyek energiafelhasználási struktúrája. A rendelkezésre álló információk segítségével rámutatunk azon veszteségekre melyek a számlázási anomáliák megszüntetésével, és esetleges műszaki korrekciók alkalmazásával kiküszöbölhetőek, ezáltal a fogyasztó összességében, és fogyasztási helyenként is megtakarítást realizálhat. 11

12 Számlaaudit Apáczai Nevelési És Általános Művelődési Központ fogyasztási helyeiről Villamos energia felhasználás: A vizsgált időszak számlaadatai elemzését követően megállapítható, hogy az optimalizációk (a későbbi fejezetekben részletesen bemutatva), valamint a feltárt anomáliák korrigálását követően az alábbi 4 területen realizálható megtakarítás: - Lekötött teljesítmények optimalizációjával kapcsolatosan - Meddőenergia optimalizálással kapcsolatosan - RHD (rendszer használati díj) oldali tarfia-váltással kapcsolatosan - Egyéb (pl. téves számlázások jóváírását követő megtakarítás) A fentiek alapján éves viszonylatban realizálható megtakarítások a Apáczai Nevelési És Általános Művelődési Központ tekintetében (részletes fogyasztási adatok a 2. pontban kerültek bemutatásra) a következőkkel jellemezhető: Megtakarítási időszak Megtakarítási terület Éves megtakarítási potenciál / jóváírható összeg Teendő a megtakarítás/jóváírás realizálásához MÚLT TEKINTETÉBEN Téves számlázásból adódó jóváírás Ft* Műszaki felülvizsgálat szükséges JÖVŐ TEKINTETÉBEN Meddőenergia felhasználás FT Folyamatos kontroll JÖVŐ TEKINTETÉBEN Teljesítményoptimalizáció Ft** szerződésmódosítás szükséges JÖVŐ TEKINTETÉBEN RHD oldali tarifamódosítás optimalizáció Ft*** Sikeres tendert követően szerződésfelmondás Összesen: Ft Fenti táblázat alapján a kalkulált várható éves megtakarítás Bruttó értéke, Ft körül alakulhat, a 2010 évi fogyasztási adatokat, és vonatkozó ÁFA szabályokat, valamint RHD díjtételeket alapul véve. *Megj.: Tarifamódosítás miatt a 2011 évi havi időszak, illetve a 2010, éves jóváírások. A hálózatcsatlakozási szerződés, és a vezetékjogi nyilatkozatok ismeretében megelőző időszakra is érvényesíthető felülvizsgálatot követően, ha az jogosultságot igazol. (2011 évi jóváírás kalkulált összeg, a 2010 évi fogyasztási adatokkal **Megj.: A negyedórás fogyasztási görbék vizsgálata nélkül, az átadott számlákból kimutatott fogyasztási adatok alapján, 2010 évi bázisszámokkal kalkulált megtakarítási potenciál. ***Megj.: A megtakarítás mértékét a fogyasztás nagyságrendje befolyásolja, az érték kalkulált, a 2010 évi fogyasztást, és díjtételeket véve bázisul. 12

13 Víz felhasználás: Az átadott dokumentáció összesített adatai alapján a vizsgált időszakban elfogyasztott mennyiség m³, nettó ráfordítás Ft. A vízdíj és a kapcsolódó csatornahasználat és vízterhelési díj a jogszabályokban rögzített módon került számlázásra. Hő felhasználás: Az átadott dokumentáció alapján a felhasznált mennyiség összesített adatai nem tükrözik a tényleges fogyasztást, mert nem fednek le teljes évet minden esetben, a fogyasztási helyek részletes elemzésénél bemutatásra kerülnek az összesített adatok és a kapcsolódó díjtételek, az utolsó fejezetben. 13

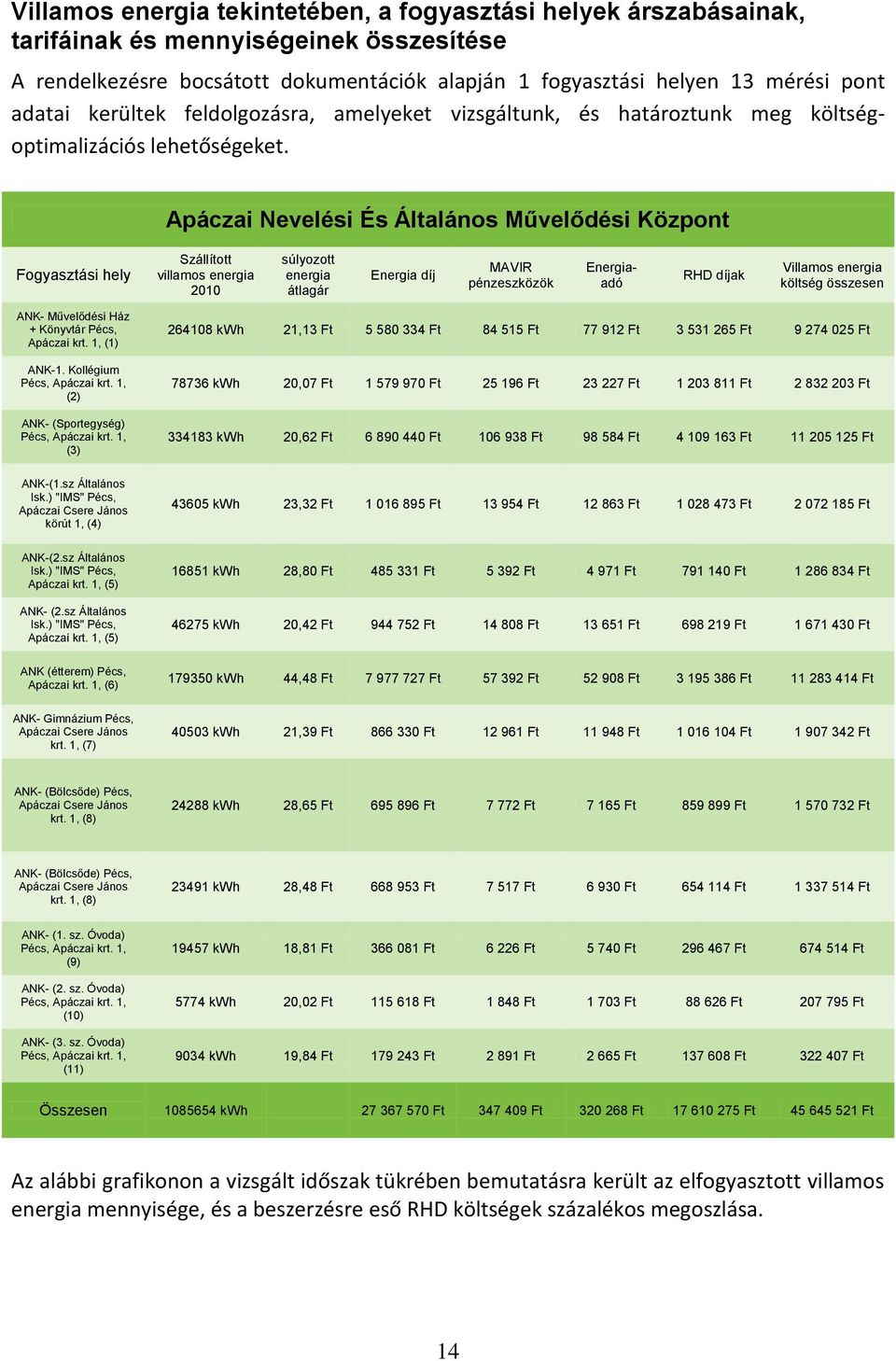

14 Villamos energia tekintetében, a fogyasztási helyek árszabásainak, tarifáinak és mennyiségeinek összesítése A rendelkezésre bocsátott dokumentációk alapján 1 fogyasztási helyen 13 mérési pont adatai kerültek feldolgozásra, amelyeket vizsgáltunk, és határoztunk meg költségoptimalizációs lehetőségeket. Apáczai Nevelési És Általános Művelődési Központ Fogyasztási hely Szállított villamos energia 2010 súlyozott energia átlagár Energia díj MAVIR pénzeszközök Energiaadó RHD díjak Villamos energia költség ANK- Művelődési Ház + Könyvtár Pécs, Apáczai krt. 1, (1) ANK-1. Kollégium Pécs, Apáczai krt. 1, (2) ANK- (Sportegység) Pécs, Apáczai krt. 1, (3) kwh 21,13 Ft Ft Ft Ft Ft Ft kwh 20,07 Ft Ft Ft Ft Ft Ft kwh 20,62 Ft Ft Ft Ft Ft Ft ANK-(1.sz Általános Isk.) "IMS" Pécs, Apáczai Csere János körút 1, (4) kwh 23,32 Ft Ft Ft Ft Ft Ft ANK-(2.sz Általános Isk.) "IMS" Pécs, Apáczai krt. 1, (5) ANK- (2.sz Általános Isk.) "IMS" Pécs, Apáczai krt. 1, (5) kwh 28,80 Ft Ft Ft Ft Ft Ft kwh 20,42 Ft Ft Ft Ft Ft Ft ANK (étterem) Pécs, Apáczai krt. 1, (6) kwh 44,48 Ft Ft Ft Ft Ft Ft ANK- Gimnázium Pécs, Apáczai Csere János krt. 1, (7) kwh 21,39 Ft Ft Ft Ft Ft Ft ANK- (Bölcsőde) Pécs, Apáczai Csere János krt. 1, (8) kwh 28,65 Ft Ft Ft Ft Ft Ft ANK- (Bölcsőde) Pécs, Apáczai Csere János krt. 1, (8) kwh 28,48 Ft Ft Ft Ft Ft Ft ANK- (1. sz. Óvoda) Pécs, Apáczai krt. 1, (9) ANK- (2. sz. Óvoda) Pécs, Apáczai krt. 1, (10) ANK- (3. sz. Óvoda) Pécs, Apáczai krt. 1, (11) kwh 18,81 Ft Ft Ft Ft Ft Ft 5774 kwh 20,02 Ft Ft Ft Ft Ft Ft 9034 kwh 19,84 Ft Ft Ft Ft Ft Ft Összesen kwh Ft Ft Ft Ft Ft Az alábbi grafikonon a vizsgált időszak tükrében bemutatásra került az elfogyasztott villamos energia mennyisége, és a beszerzésre eső RHD költségek százalékos megoszlása. 14

15 Nettó energiaköltségek összetétele % 2010 ANK- Műv elődési Ház + Köny v tár Pécs, Apáczai krt. 1, (1) 38% 62% ANK- 1. Kollégium Pécs, Apáczai krt. 1, (2) 43% 57% ANK- (Sportegy ség) Pécs, Apáczai krt. 1, (3) 37% 63% ANK- (1.sz Általános Isk.) "IMS" Pécs, Apáczai Csere János körút 1, (4) 50% 50% ANK- (2.sz Általános Isk.) "IMS" Pécs, Apáczai krt. 1, (5) 61% 39% ANK- (2.sz Általános Isk.) "IMS" Pécs, Apáczai krt. 1, (5) 42% 58% ANK- (Étterem) Pécs, Apáczai krt. 1, (6) 28% 72% ANK- Gimnázium Pécs, Apáczai Csere János krt. 1, (7) 53% 47% ANK- (Bölcsőde) Pécs, Apáczai Csere János krt. 1, (8) 55% 45% ANK- (Bölcsőde) Pécs, Apáczai Csere János krt. 1, (8) 49% 51% ANK- ( 1. sz.óv oda) Pécs, Apáczai krt. 1, (9) 44% 56% ANK- ( 2. sz.óv oda) Pécs, Apáczai krt. 1, (10) 43% 57% ANK- ( 3. sz.óv oda) Pécs, Apáczai krt. 1, (11) 43% 57% 0% 10% 20% 30% 40% 50% 60% 70% 80% 90% 100% RHD aránya az összes energia költségben % Nettó Energia, Energiadó+MAVIR költségek aránya % 15

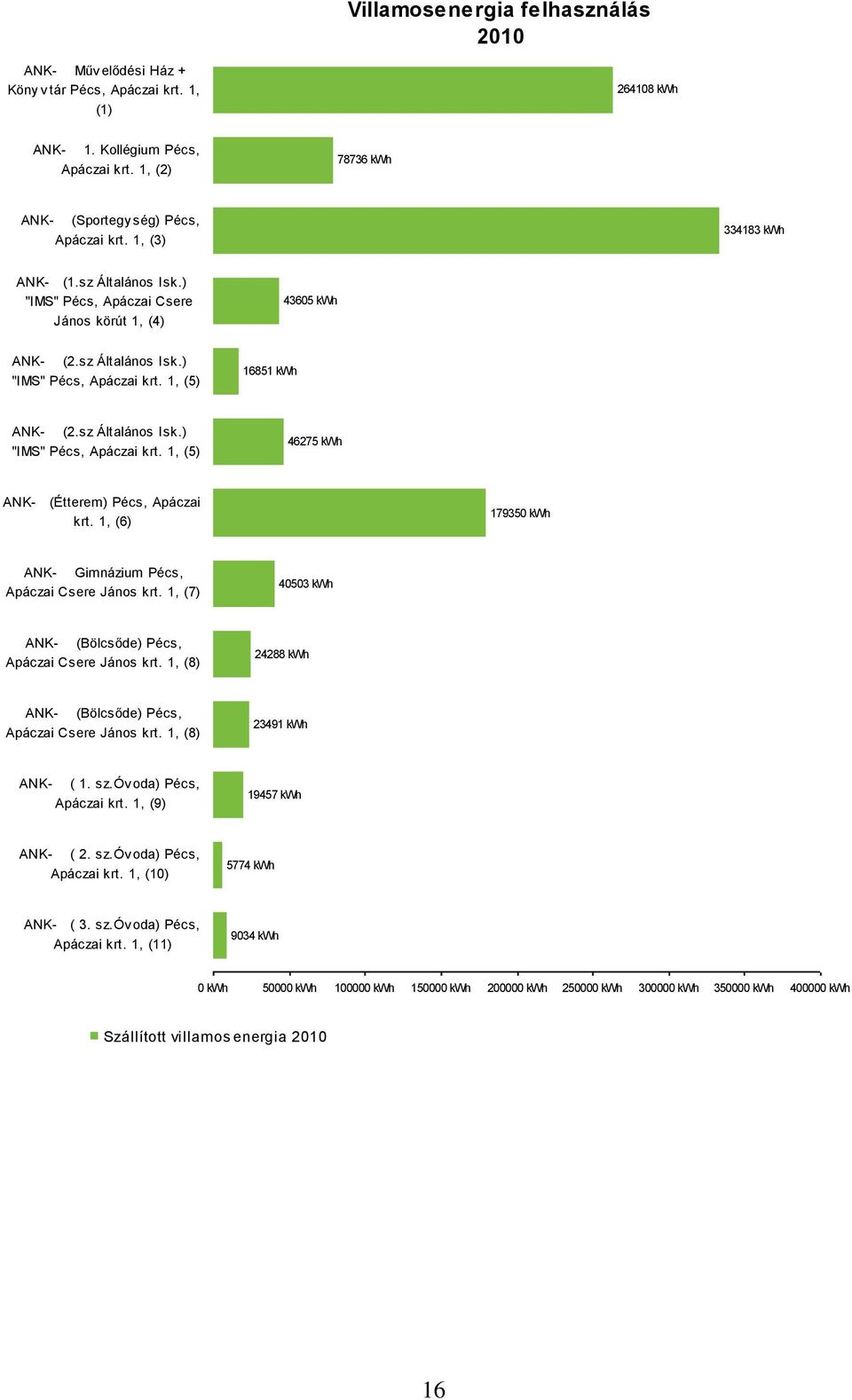

16 Villamosenergia felhasználás 2010 ANK- Műv elődési Ház + Köny v tár Pécs, Apáczai krt. 1, (1) kwh ANK- 1. Kollégium Pécs, Apáczai krt. 1, (2) kwh ANK- (Sportegy ség) Pécs, Apáczai krt. 1, (3) kwh ANK- (1.sz Általános Isk.) "IMS" Pécs, Apáczai Csere János körút 1, (4) kwh ANK- (2.sz Általános Isk.) "IMS" Pécs, Apáczai krt. 1, (5) kwh ANK- (2.sz Általános Isk.) "IMS" Pécs, Apáczai krt. 1, (5) kwh ANK- (Étterem) Pécs, Apáczai krt. 1, (6) kwh ANK- Gimnázium Pécs, Apáczai Csere János krt. 1, (7) kwh ANK- (Bölcsőde) Pécs, Apáczai Csere János krt. 1, (8) kwh ANK- (Bölcsőde) Pécs, Apáczai Csere János krt. 1, (8) kwh ANK- ( 1. sz.óv oda) Pécs, Apáczai krt. 1, (9) kwh ANK- ( 2. sz.óv oda) Pécs, Apáczai krt. 1, (10) 5774 kwh ANK- ( 3. sz.óv oda) Pécs, Apáczai krt. 1, (11) 9034 kwh 0 kwh kwh kwh kwh kwh kwh kwh kwh kwh Szállított villamos energia

17 Kereskedelmi oldalú részletes elemzés Kereskedelmi, beszerzés oldalú lehetőségek főbb pontjai Az Apáczai Nevelési És Általános Művelődési Központ vizsgált intézményei ig az egyetemes szolgáltatás díjtételeit használta a villamos energia vonatkozásában, amely díjtételeket a Gazdasági Minisztérium határoz meg, hagy jóvá, mint hatóságilag maximált árakat. A beszerzéssel összefüggő megtakarítási lehetőséget nem kalkuláltunk, mivel a működéshez szükséges villamos energiát a fogyasztási helyen jelen pillanatban is versenypiacon szerzik be, így az ezzel elérhető megtakarítást a fenntartó már érvényesítette. Mennyiségi összegző táblázat jól szemlélteti a versenypiaci beszerzésre történő átállás beszerzési ra gyakorolt árcsökkentő hatását. RHD oldalú megtakarítási lehetőségek főbb pontjai Az alábbi táblázatban foglalt mérési pontok esetében tudtuk vizsgálni az RHD oldali megtakarítás lehetőségét, a mérési mód és a tarifa-besorolás okán. Fogyasztási hely ANK- Művelődési Ház + Könyvtár Pécs, Apáczai krt. 1, (1) ANK- 1. Kollégium Pécs, Apáczai krt. 1, (2) ANK- (Sportegység) Pécs, Apáczai krt. 1, (3) ANK- (1. sz Általános Isk.) IMS" Pécs, Apáczai Csere János körút 1, (4) ANK- (2. sz Általános Isk.) IMS" Pécs, Apáczai krt. 1, (5) ANK- (2. sz Általános Isk.)"IMS" Pécs, Apáczai krt. 1, (5) ANK- (étterem) Pécs, Apáczai krt. 1, (6) ANK- Gimnázium Pécs, Apáczai Csere János krt. 1, (7) ANK- (Bölcsőde) Pécs, Apáczai Csere János krt. 1, (8) ANK- (Bölcsőde) Pécs, Apáczai Csere János krt. 1, (8) ANK- (1. sz. Óvoda) Pécs, Apáczai krt. 1, (9) A fennmaradó vizsgált fogyasztási helyek esetében a vonatkozó díjtételek a jelenlegi tarifák, és a vonatkozó törvényekben foglaltak szerint, szabályosan kerültek számlázásra. 17

18 A lekötött teljesítmény összefüggései Az alábbi táblázatban felsorolt mérési pont esetében tudtuk vizsgálni a lekötött teljesítmény felhasználással összefüggő megtakarítás lehetőségét. Fogyasztási hely ANK- (Sportegység) Pécs, Apáczai krt. 1, (3) ANK- (1. sz Általános Isk.) IMS" Pécs, Apáczai Csere János körút 1, (4) ANK- (2. sz Általános Isk.) IMS" Pécs, Apáczai krt. 1, (5) ANK- Gimnázium Pécs, Apáczai Csere János krt. 1, (7) ANK- (Bölcsőde) Pécs, Apáczai Csere János krt. 1, (8) ANK- (Bölcsőde) Pécs, Apáczai Csere János krt. 1, (8) Lekötött teljesítmény optimalizációjával realizálható éves megtakarítási potenciál Ft Ft Ft Ft Ft Ft A táblázatban felsorolt mérési pontok esetében a lekötési érték túlbiztosított, tehát ezen esetben a fogyasztási hely részletes elemzése fejezetben leírtak szerint, az előirányzott megtakarítás a szerződésmódosítást követő hónaptól érvényesíthető, azaz a táblázatban szereplő Ft megtakarítás potenciál 1/12 része azonnal realizálódik. Tarifa optimalizálás függvényében A fentiekben felsorolt fogyasztási helyen műszaki felülvizsgálat elvégzése javasolt annak érdekében, hogy megállapítsa a jelenlegi tarifa-besorolás helyesen került e megállapításra. Amennyiben a felülvizsgálat, és a vonatkozó hálózati szerződések alátámasztják a tarifaoptimalizálási lehetőséget úgy az alábbi táblázatban kimutatott jóváírás, keletkezik. Fogyasztási hely Tarifaoptimalizálás várható jóváírás potenciál ANK- Művelődési Ház + Könyvtár Pécs, Apáczai krt. 1, (1) ANK- (Sportegység) Pécs, Apáczai krt. 1, (3) ANK- (1. sz Általános Isk.) IMS" Pécs, Apáczai Csere János körút 1, (4) ANK- (2. sz Általános Isk.) IMS" Pécs, Apáczai krt. 1, (5) ANK- (étterem) Pécs, Apáczai krt. 1, (6) ANK- Gimnázium Pécs, Apáczai Csere János krt. 1, (7) ANK- (Bölcsőde) Pécs, Apáczai Csere János krt. 1, (8) ANK- (Bölcsőde) Pécs, Apáczai Csere János krt. 1, (8) Ft Ft Ft Ft Ft Ft Ft Ft 18

19 A év tekintetében ennek mértéke Ft, a megelőző időszak jóváírási lehetőségét később a fogyasztási hely részletes elemzése fejezetben tárgyaljuk. Éves szinten Ft megtakaríts realizálható az optimalizálásnak köszönhetően, ha a műszaki feltételek adottak. Fogyasztási hely Felülvizsgálattal igazolt tarifaváltás éves megtakarítási potenciál ANK- Művelődési Ház + Könyvtár Pécs, Apáczai krt. 1, (1) ANK- (Sportegység) Pécs, Apáczai krt. 1, (3) ANK- (1. sz Általános Isk.) IMS" Pécs, Apáczai Csere János körút 1, (4) ANK- (2. sz Általános Isk.) IMS" Pécs, Apáczai krt. 1, (5) ANK- (étterem) Pécs, Apáczai krt. 1, (6) ANK- Gimnázium Pécs, Apáczai Csere János krt. 1, (7) ANK- (Bölcsőde) Pécs, Apáczai Csere János krt. 1, (8) ANK- (Bölcsőde) Pécs, Apáczai Csere János krt. 1, (8) Ft Ft Ft Ft Ft Ft Ft Ft A 2009-es évet érintő esetleges jóváírások konklúzióinak függvényében lehet eldönteni, hogy 2008 év tekintetében is érdemes-e a Hálózat Csatlakozási, és Használati szerződésállományt átvilágítani, és a 2008 évi villamos energia számlák feldolgozását is megtenni Meddőenergia vonatkozású optimalizálás Az alábbi táblázatban felsorolt mérési pont esetében tudtuk vizsgálni a meddőenergia felhasználással összefüggő megtakarítás lehetőségét, a mérési mód és a tarifa-besorolás okán. Fogyasztási hely ANK- Művelődési Ház + Könyvtár Pécs, Apáczai krt. 1, (1) Mérőazonosít ó 2010 meddő felhasználás a kvarh 2010 meddő felhasználás többlet ráfordítás Fázisjavítás éves megtakarítási potenciál Ft Ft ANK- 1. Kollégium Pécs, Apáczai krt. 1, (2) Ft 0 Ft ANK- (Sportegység) Pécs, Apáczai krt. 1, (3) Ft 0 Ft ANK- (1. sz Általános Isk.) IMS" Pécs, Apáczai Csere János körút 1, (4) ANK- (2. sz Általános Isk.) IMS" Pécs, Apáczai krt. 1, (5) ANK- (2. sz Általános Isk.) IMS" Pécs, Apáczai krt. 1, (5) Ft 0 Ft Ft 0 Ft Ft 0 Ft ANK- (étterem) Pécs, Apáczai krt. 1, (6) Ft Ft ANK- Gimnázium Pécs, Apáczai Csere János krt. 1, (7) ANK- (Bölcsőde) Pécs, Apáczai Csere János krt. 1, (8) ANK- (Bölcsőde) Pécs, Apáczai Csere János krt. 1, (8) Ft 0 Ft Ft 0 Ft Ft 0 Ft ANK- (1. sz. Óvoda) Pécs, Apáczai krt. 1, (9) Ft 0 Ft 19

20 A meddőenergia felhasználás bemutatásával, sávhatáraival részletesebben a fogyasztási hely részletes elemzése fejezet foglalkozik, azonban összefoglalva megállapítható, hogy: Nem jól működő, vagy nem létező fázisjavító berendezés miatti indokolatlan többletráfordítás a 2010 éves időszakot tekintve Ft. A felmerült fizetési kötelezettség a fellépő kapacitív és a tűréshatár értéket meghaladó induktív meddőenergia jelenléte miatt realizálódott, de nem haladja meg az elfogadható mértéket így jelen pillanatban beavatkozást, nem igényel. Megtakarítási potenciál a meddőenergia felhasználás tekintetében nem került feltárásra. A további fejezetekben mérési pontonként bemutatásra kerül az átadott dokumentáció alapján elkészített, a fogyasztási szokásokat bemutató, a fogyasztási helyre jellemző részletes elemzés, illetve az ezzel összefüggésben megállapított megtakarítási lehetőségek. 20

21 júl.09 aug.09 szept.09 okt.09 nov.09 dec.09 jan.10 febr.10 márc.10 ápr.10 máj.10 jún.10 júl.10 aug.10 szept.10 okt.10 nov.10 dec.10 ANK - Művelődési Ház és Könyvtár fogyasztási hely villamos energia felhasználásával összefüggő adatok részletes bemutatása (Msz: ) A vizsgált időszakban elfogyasztott villamos energia kwh, az alábbi táblázat bemutatja az egyes időszakokra eső számlázott nettó beszerzési árakat, a kapcsolódó pénzeszközökkel, a rendszerhasználati díjak nélkül. Tehát a bemutatott bekerülési érték a villamos energia vásárlására fordított és a törvényben rögzített kapcsolódó díjtételek Nettó bekerülési értéke. Csúcsidő Csúcsidőn kívüli időszaktól időszakig elszámolt Energia Nettó Ft elszámolt Energia díj Nettó Ft mennyiség díj Ft mennyiség Ft kwh 30,06 Ft Ft 6122 kwh 19,32 Ft Ft kwh 30,06 Ft Ft 7658 kwh 19,32 Ft Ft kwh 30,06 Ft Ft 6308 kwh 19,32 Ft Ft kwh 30,06 Ft Ft 8119 kwh 19,32 Ft Ft kwh 33,55 Ft Ft 7064 kwh 21,55 Ft Ft kwh 33,55 Ft Ft 7739 kwh 21,55 Ft Ft kwh 31,07 Ft Ft 8726 kwh 19,96 Ft Ft kwh 31,07 Ft Ft 7156 kwh 19,96 Ft Ft kwh 31,07 Ft Ft 8467 kwh 19,96 Ft Ft kwh 31,07 Ft Ft 7494 kwh 19,96 Ft Ft kwh 17,78 Ft Ft 0 Ft kwh 17,78 Ft Ft 0 Ft kwh 17,78 Ft Ft 0 Ft kwh 17,78 Ft Ft 0 Ft kwh 17,78 Ft Ft 0 Ft kwh 17,78 Ft Ft 0 Ft kwh 17,78 Ft Ft 0 Ft kwh 17,78 Ft Ft 0 Ft Összesen: kwh Ft kwh Ft kwh Elszámolt energia mennyiség Csúcsidőn kívüli Csúcsidő kwh kwh kwh kwh 5000 kwh 0 kwh 21

22 A fogyasztás és a lekötött teljesítmény összefüggései A villamos energia lekötött teljesítmény értéke az energiaszállítás díjelemi közül, a teljesítménydíj meghatározásának alapja. Ebből következően egyenesen arányos a lekötött teljesítmény az érte fizetendő díj nagyságával. Megtakarítási pont lehet, és folyamatos felügyeletet igényel, hogy minden időszakban biztonságos, de ne túlméretezett teljesítmény kerüljön lekötésre. időszak 24 órás hatásos max. telj. kw Szerződött teljesítmény kw Rendelkezésre álló teljesítmény kw Legnagyobb teljesítmény túllépése Összes teljesítmény túllépése ,00 124,2 Nincs adat 0,00 0, ,00 124,2 Nincs adat 0,00 0,00 elsz_időszaktól elsz_időszakig 24 órás hatásos max. telj. kw Szerződött teljesítmény kw 24 órás hatásos max. telj. % Szerződött teljesítmény % ,00 124,20 38,65 % 100,00 % ,00 124,20 68,44 % 100,00 % ,00 124,20 66,02 % 100,00 % ,00 124,20 68,44 % 100,00 % ,00 124,20 63,61 % 100,00 % ,00 124,20 69,24 % 100,00 % ,00 124,20 67,63 % 100,00 % ,00 124,20 62,00 % 100,00 % ,00 124,20 82,13 % 100,00 % ,00 124,20 82,93 % 100,00 % ,00 124,20 82,13 % 100,00 % ,00 124,20 86,96 % 100,00 % ,00 124,20 64,41 % 100,00 % ,00 124,20 64,41 % 100,00 % ,00 124,20 83,74 % 100,00 % ,00 124,20 67,63 % 100,00 % ,00 124,20 67,63 % 100,00 % ,00 124,20 67,63 % 100,00 % Fenti adatok alapján ezen a fogyasztási helyen minimális többletköltség került kifizetésre teljesítmény túlméretezése miatt. A vizsgált időszakot tekintve. A legmagasabb teljesítmény felvétel is csak a 86,96 %-a volt a lekötött teljesítménynek, ennek értelmében a fogyasztási adatok nem indokolták volna a rendelkezésre álló teljesítmény 100%-os lekötését, mégsem javaslunk csökkentést, az eltérő időszakok kiugró értékei okán. Figyelembe véve a 24 órás maximum hatásos teljesítményfelvétel csúcsértékét, valamint a zéró teljesítménytúllépést, mint célértéket megcélozva, nem javasoljuk a lekötési érték változtatását, a jelenlegi lekötési érték közel optimális. Az egyes időszakok kiugró 24 órás hatásos maximum teljesítmény értékek miatt mindenképpen javasolt a negyedórás fogyasztási görbék vizsgálata, megállapítandó, hogy a 22

23 Év júl aug szept okt nov dec jan febr márc ápr máj jún júl aug szept okt nov dec.. kiugró értékek tényleges teljesítményfelvételt takarnak e, jelen elemzéshez ez az adatsor nem állt rendelkezésre. Az ellenőrzést követően a megtakarítás tovább növelhető. 24 órás hatásos max. teljesítmény % alakulása Szerződött teljesítmény % 120,00 % 24 órás hatásos max.telj. % 100,00 % 80,00 % 68,44 % 66,02 % 68,44 % 63,61 % 69,24 % 67,63 % 62,00 % 82,13 % 82,93 % 82,13 % 86,96 % 64,41 % 64,41 % 83,74 % 67,63 % 67,63 % 67,63 % 60,00 % 40,00 % 38,65 % 20,00 % 0,00 % Tarifa optimalizálás függvényében Nettó energiaköltségek összetétele % ANK- Műv elődési Ház + Köny v tár Pécs, Apáczai krt. 1, (1) 38% 62% ANK- Műv elődési Ház + Köny v tár Pécs, Apáczai krt. 1, (1) 31% 69% 0% 10% 20% 30% 40% 50% 60% 70% 80% 90% 100% RHD aránya az összes energia költségben % Nettó Energia, Energiadó+MAVIR költségek aránya % A fogyasztási helyen műszaki felülvizsgálat elvégzése javasolt annak érdekében, hogy megállapítsa a jelenlegi tarifa-besorolás helyesen került e megállapításra. Amennyiben a felülvizsgálat, és a vonatkozó hálózati szerződések alátámasztják a tarifaoptimalizálási lehetőséget úgy jóváírás, keletkezik. A év tekintetében ennek mértéke Ft, a megelőző időszak jóváírási lehetőségét később a fogyasztási hely részletes elemzése fejezetben tárgyaljuk. Éves szinten Ft megtakaríts realizálható az optimalizálásnak köszönhetően, ha a műszaki feltételek adottak. időszak elszámolt RHD optimális RHD tarifaváltásból fakadó jóváírás Ft Ft Ft 2011* Ft Ft Ft Összesen: Ft * 2011 év tekintetében az első nyolc hónapot kalkuláltuk 23

24 A 2009-es évet érintő esetleges jóváírások konklúzióinak függvényében lehet eldönteni, hogy 2008 év tekintetében is érdemes-e a Hálózat Csatlakozási, és Használati szerződésállományt átvilágítani, és a 2008 évi villamos energia számlák feldolgozását is megtenni Az alábbi táblázat és grafikon bemutatja a jelenleg érvényben lévő, és alkalmazott RHD díjtételeket, illetve a beszerzés, és az azzal összefüggő rendszerhasználati költségek összetételét, illetve arányát. Villamos energia költség- RHD költségek összetétele 2010 Elosztói veszteség díj 10,57% Villamos energia elszámolása: 61,92% Rendszerhasználati díj: 38,08% Elosztói forgalmi díj 11,73% Elosztói teljdíj (üzemszerű) 10,06% Elosztói fiz.ind.meddő 0,98% Elosztói alapdíj 0,37% Átvitel-rendszerirányítási díj 2,34% Rendszerszintű szolg. díj 2,03% 2010 (becslés hóra, 2009 év azonos időszaka alapján) Villamos energia elszámolása: Mennyiség Szállított villamos energia Össz Mennyiségi egység kwh (súlyozott átlag) ÁFA nélküli ÁFA nélküli összeg (Ft) 21, Energiaadó kwh 0, Szénip.szerk.átalak.tám.összege kwh 0, Kedv.árú.vill.en.ellátás támogatása kwh 0, Összesen: Rendszerhasználati díj: Rendszerszintű szolg. díj kwh 0, Átvitel-rendszerirányítási díj kwh 0, Elosztói forgalmi díj kwh 4, Elosztói veszteség díj kwh 3, Elosztói teljdíj (üzemszerű) 124,2 kw Mért induktív meddő energia kvarh 25% Elosztói fiz.ind.meddő kvarh 3, Elosztói kapacitív meddő energia 0 kvarh 3,43 0 Elosztói alapdíj 12 db Összesen: Mind Súlyozott nettó energiaár 35,11 24

25 Meddőenergia-felhasználás A villamos energia-fogyasztás általában meddőenergia-felhasználásával jár. A váltakozó áramú fogyasztók jelentős része induktív jellegű, ami annyit jelent, hogy teljesítményigényük egy részét mágnesezésre fordítják. A feszültségesés és a vezeték melegedése a vezetéken folyó áram függvénye, tehát a vezetéken szállított meddő teljesítmény (meddő áram) járulékos veszteséget okoz a hálózatban, amit az áramszolgáltatónak vastagabb keresztmetszetű vezeték beépítésével és nagyobb teljesítmény biztosításával kell pótolni. E többletköltségek ellenértékéül a nagyobb meddő fogyasztást mutató fogyasztási helyek részére ártöbbletet, büntetőtarifát számítanak fel. időszaktól időszakig Elosztói induktív meddő (kvarh) Mért/nem elsz. Elosztói induktív meddő (kvarh) Mért elszámolt Induktív meddő (kvarh) Elosztói kapacitiv meddőe_ Díj (kvarh) Fogyasztás kwh Fogyasztás kwh 25% , , ,25 0, kwh 4044 kwh , , ,75 0, kwh 4368 kwh , , ,50 0, kwh 5190 kwh , , ,75 0, kwh 5524 kwh , , ,75 0, kwh 5520 kwh , , ,00 0, kwh 5643 kwh , , ,25 0, kwh 6000 kwh , , ,50 0, kwh 5512 kwh , , ,00 0, kwh 6211 kwh , , ,50 0, kwh 5571 kwh , , ,00 0, kwh 6018 kwh , , ,50 0, kwh 5324 kwh , , ,50 0, kwh 4537 kwh , , ,00 0, kwh 4201 kwh , , ,50 0, kwh 6576 kwh , , ,00 0, kwh 5524 kwh ,00 0, ,00 0, kwh 5252 kwh ,00 0, ,00 0, kwh 5304 kwh Összesen: 95914, , ,75 0, kwh kwh Általános szabályként leírható. hogy az elosztói kapacitív meddő energia 100%-a elszámolásra kerül (tarifánként eltérő ), míg a mért induktív meddő energia tolerancia sáv feletti része kerül csak leszámlázásra. A meddő energia kimutatása során minden esetben jelöljük a toleranciaszintet. A mérési ponton, a vizsgált időszak alatt az átadott bizonylatok alapján a következő meddő felhasználás történt, ezáltal indokolatlan többletköltség került kifizetésre. 25
