1 MELLŐZÖTT ELŐÍRÁSOK A BEÉPÍTETT GÁZZAL-OLTÓK TELEPÍTÉSE ÉS KARBANTATÁSA SORÁN. VÉDETT TEREK INTEGRITÁS VIZSGÁLATA AZ MSZ EN SZERINT ELŐADÁS PhD VEISSE ISTVÁN ügyvezető igazgató

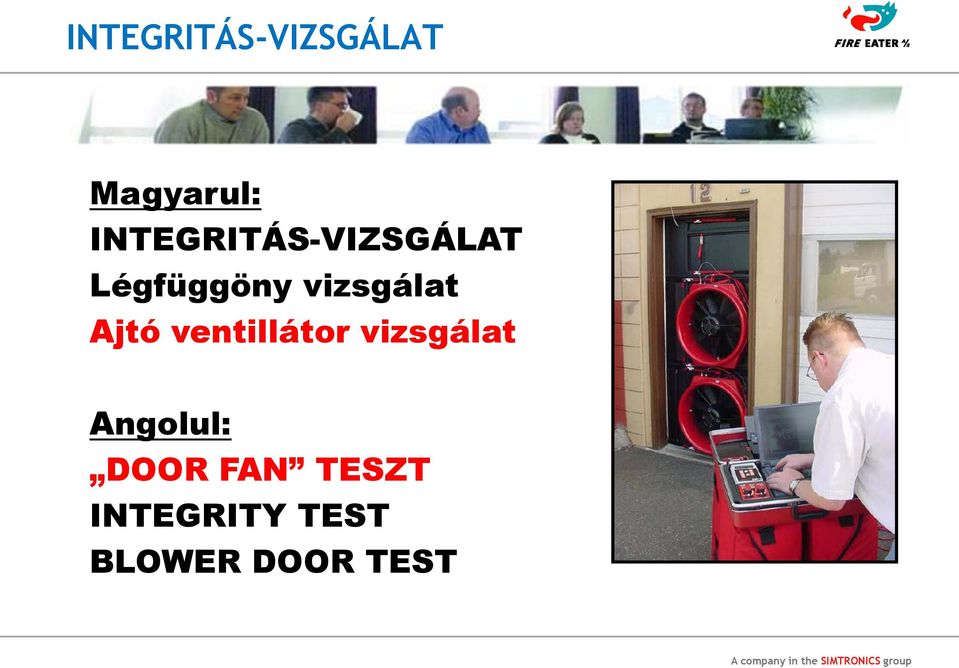

2 INTEGRITÁS-VIZSGÁLAT Magyarul: INTEGRITÁS-VIZSGÁLAT Légfüggöny vizsgálat Ajtó ventillátor vizsgálat Angolul: DOOR FAN TESZT INTEGRITY TEST BLOWER DOOR TEST

3 INTEGRITÁS-VIZSGÁLAT

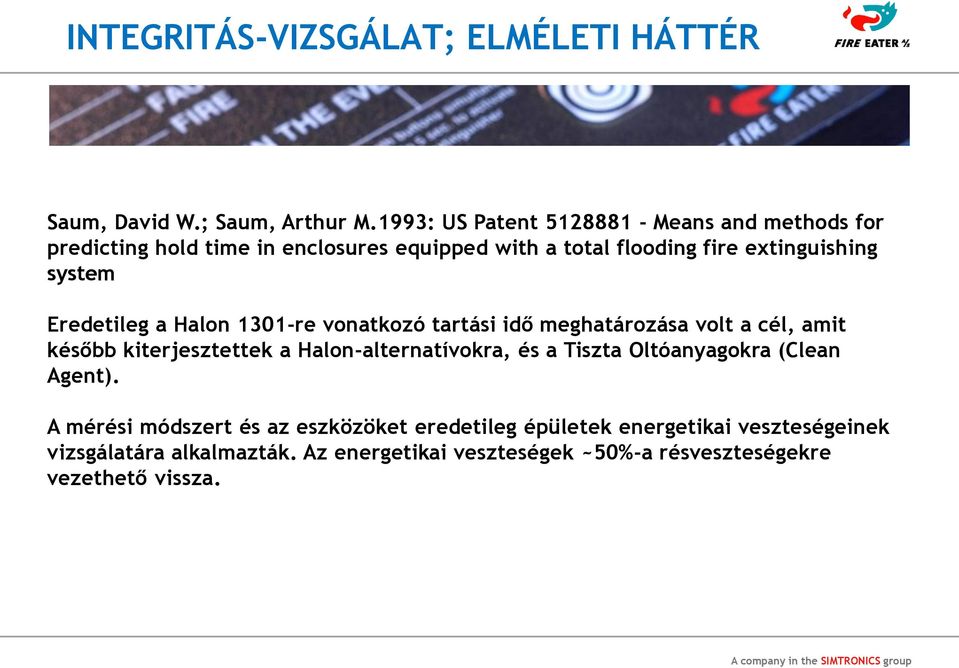

4 INTEGRITÁS-VIZSGÁLAT; ELMÉLETI HÁTTÉR Saum, David W.; Saum, Arthur M.1993: US Patent Means and methods for predicting hold time in enclosures equipped with a total flooding fire extinguishing system Eredetileg a Halon 1301-re vonatkozó tartási idő meghatározása volt a cél, amit később kiterjesztettek a Halon-alternatívokra, és a Tiszta Oltóanyagokra (Clean Agent). A mérési módszert és az eszközöket eredetileg épületek energetikai veszteségeinek vizsgálatára alkalmazták. Az energetikai veszteségek ~50%-a résveszteségekre vezethető vissza.

5 KÖVETELMÉNYEK A teljes elárasztással működő beépített oltórendszerrel szemben támasztott követelmények: 1. Védett tér elárasztása megfelelő időn belül. (Halocarbon 5-10 sec, Inert gázoknál <60 sec) 2. A tervezési koncentrációnak megfelelő mennyiségű gáz védett térbe juttatása. 3. Az oltóanyag diszperz elosztása a védett térben, átkeveredés biztosítása. 4. Tartási idő biztosítása (oltási koncentráció fenntartása meghatározott ideig) pont: Gondos tervezéssel, a vonatkozó szabványok, gyártóművi előírások betartásával biztosítható. 4. pont: A Tartási idő előrejelzése nehezebb feladat (mivel környezeti adottságtól, a védett tér zártságától függ) : A levegőnél nehezebb oltógáz keverék gravitációs áramlással kiszivárog a védett térből, az alsó réseken keresztül. A felső réseken keresztü friss oxigéndús levegő áramlik be az oltóközeg helyére.

6 OLTÓGÁZ ELSZIVÁRGÁSÁNAK OKAI 1. Az oltóanyag és a levegő fajsúly különbözete. 2. Külső, belső hőmérséklet. 3. Atmoszférikus nyomás (tengerszint feletti magasság). 4. Védett tér magassága (legkisebb védendő magasság). 5. Továbbá olyan tényezők, amelyek vizsgált terenként eltérőek lehetnek: 1. Védett tér mérete, elhelyezkedése, alakja. 2. A rések elhelyezkedése (pl. mennyezet-közeli rések hatása, ha a falakon és padló magasságában nincs rés). 3. A rések geometriája, mérete (nagy réseket könnyű felderíteni; több kis rés is nagy hatással tud lenni a tartási időre, de ezek felderítése nehezebb). 4. Szélhatás.

7 TARTÁSI IDŐ MEGHATÁROZÁS 1. Teszt elárasztással, melynek során mérni kell meghatározott magasságokban a koncentráció változását az idő függvényében (MSZ EN ) 2. Integritás vizsgálattal (ajtó ventillátoros méréssel), a módszer eredetileg széles körben elterjedt lakóépületek energetikai veszteségeinek felülvizsgálatára. (MSZ EN ) a) Költséghatékony b) Biztonságos a környezetre nézve c) Nem okoz a vizsgált helyiségben károsodást d) Könnyen megismételhető e) Megállapítja a szivárgást a vizsgált helyiségben f) A vizsgálat a telepítés, illetve műszaki tervezés megkezdése előtt is elvégzhető.

8 A TARTÁSI IDŐ A GYAKORLATBAN Az elárasztás során kialakuló tartási idő összefüggései: Turbulens elárasztákor homogén levegő-oltóanyag keverék jön létre. A kialakuló túlnyomással a modell nem számol (jelentős veszteségeket enged meg a tervezési kalkuláció). Nyomáslevezetéssel az integritás vizsgálat során foglalkozunk Levegő/ oltóanyag Levegő Levegő/ oltóanyag Levegő Levegő Elárasztás után a levegőnél nehezebb levegő-oltóanyag keverék a padlószinten pozitív nyomást eredményez (levegőnél nehezebb gázok). A réseken keresztül áramlás jön létre. A nagyobb nyomás (oltóanyag fajsúly), nagyobb résméret, nagyobb oltóanyag veszteséget eredményez. Az oltóanyag elszivárgás a padló-szinten negaív nyomást eredményez a mennyezeten. Ezen szívó hatásra a külső térből levegő szivárog az elárasztott térbe. Az egyes oltógázok a fajsúlyuk függvényében eltérő gravitációs nyomást hoznak létre.

9 OLTÓGÁZOK FAJSÚLYÁNAK HATÁSA Egyes oltógázok fajsúlyának hatása a tartási időre (keveredés nélküli, gravitációs kiürülés): Oltógáz Fajsúly (kg/m3) Tartási idő (perc) keveredés nélkül MSZ EN Nitrogén IG x Argonite IG INERGEN IG Argon IG CO FE-13 HFC NAF-SIII HCFC Blend A FE-25 HFC FE-241 HCFC HALON-1301 Halon FE-36 HFC-236fa FE-227 HFC-227ea FM-200 HFC-227ea FIC CEA-410 FC NOVEC

10 LÉGKEVEREDÉS HATÁSA A TARTÁSI IDŐRE Levegő/ oltóanyag Interface NINCS BELSŐ LÉGKEVEREDÉS (VENTILLÁCIÓ) Folyamatos átkeveredés nélküli vizsgált helyiségek. Monoton süllyedő határfelület van az oltó közeg és a levegő között. A sűlyedő interface felület a padló és a fal alsó részein kiáramló oltóanyag és a helyére felülről beszivárgó oxgén dús levegő felületén alakul ki. Az inetface szint felett nem biztosított az oltási koncentráció. BELSŐ LÉGKEVEREDÉS VAN (pl. légkondicionálás, hűtés) Folyamatos átkeveredésű vizsgált helyiségek Elárasztás után a levegőnél nehezebb levegő - oltóanyag keverék a padló szinten pozitív nyomást eredményez. A réseken keresztül áramlás jön létre. A nagyobb nyomás (oltóanyag fajsúly), a nagyobb résméret nagyobb oltóanyag veszteséget eredményez. Folyamatos a higulás, ezáltal az oltási koncentráció monoton csökken,

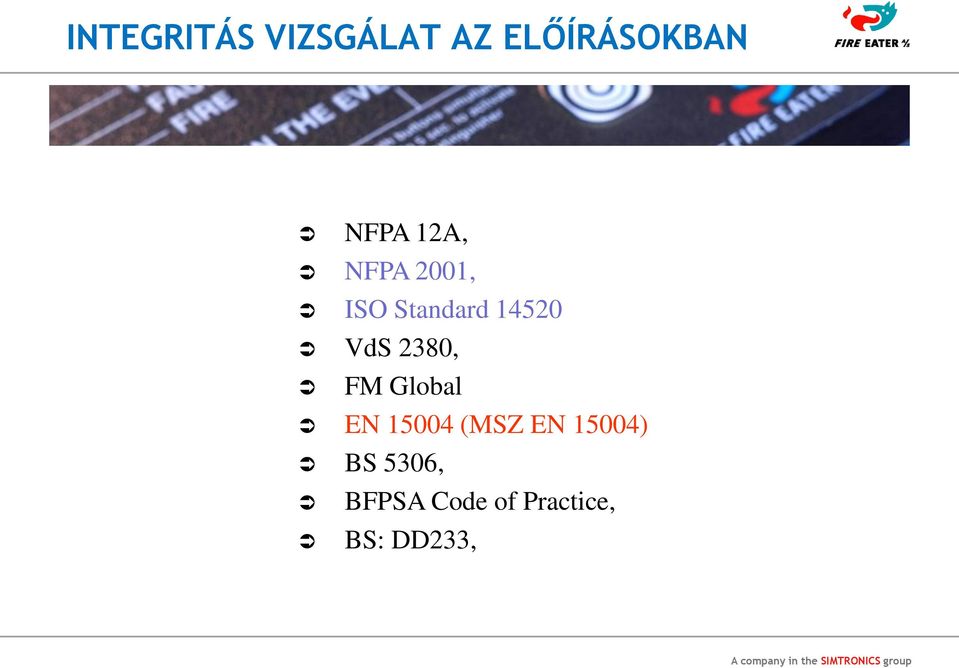

11 INTEGRITÁS VIZSGÁLAT AZ ELŐÍRÁSOKBAN NFPA 12A, NFPA 2001, ISO Standard VdS 2380, FM Global EN (MSZ EN 15004) BS 5306, BFPSA Code of Practice, BS: DD233,

12 INTEGRITÁS-VIZSGÁLAT AZ MSZ EN ben Bevezetés: Főként az oltóanyagoknak tesztelés és üzembehelyezés során való elárasztásos vizsgálat kiküszöbölésére irányuló követelményeket tartalmazza, és a zárt terek integritás vizsgálatát vezeti be alternatív eljárásként. 1. rész, pont Zárt terek integritásának áttekintése Minden teljes-elárasztásos rendszer esetén a zárt tér teljes ellenőrzésével fel kell tárni és hatásosan meg kell szüntetni minden olyan jelentős légszivárgást, amely azt eredményezheti, hogy a zárt tér, a nem megfelelő tömörség következtében nem képes fenntartani az oltóanyag előírt koncentrációszintjét az előírt tartási időtartamon át (ld pont). Ettől eltérő hatósági előírás hiánya esetén az E" mellékletben előírt vizsgálatot kell alkalmazni

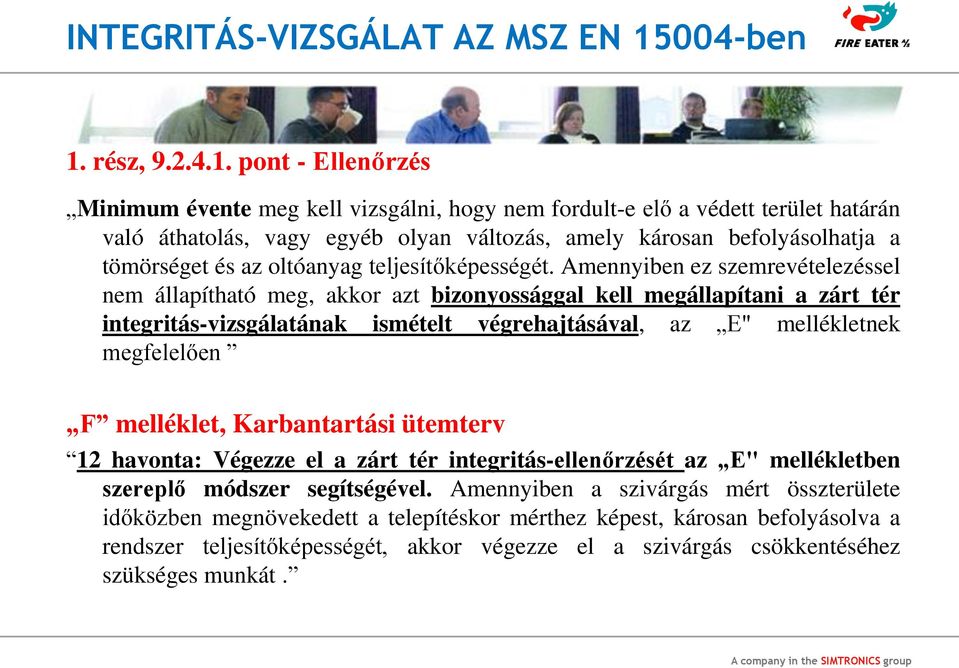

13 INTEGRITÁS-VIZSGÁLAT AZ MSZ EN ben 1. rész, pont - Ellenőrzés Minimum évente meg kell vizsgálni, hogy nem fordult-e elő a védett terület határán való áthatolás, vagy egyéb olyan változás, amely károsan befolyásolhatja a tömörséget és az oltóanyag teljesítőképességét. Amennyiben ez szemrevételezéssel nem állapítható meg, akkor azt bizonyossággal kell megállapítani a zárt tér integritás-vizsgálatának ismételt végrehajtásával, az E" mellékletnek megfelelően F melléklet, Karbantartási ütemterv 12 havonta: Végezze el a zárt tér integritás-ellenőrzését az E" mellékletben szereplő módszer segítségével. Amennyiben a szivárgás mért összterülete időközben megnövekedett a telepítéskor mérthez képest, károsan befolyásolva a rendszer teljesítőképességét, akkor végezze el a szivárgás csökkentéséhez szükséges munkát.

14 VIZSGÁLATI SZÁMÍTÁSI ELJÁRÁS MENETE A ventillátor nyomást (vákumot) hoz létre a helyiségben, amely megegyezik a védett térben levő levegő-oltóanyag keverék gázoszlopának nyomásával, A ventillátoron áthaladó légáramlás egyenlő az oltógáznak a tömítetlenségen át történő áramlásával, Meghatározzuk a statikus nyomást; pozitív, majd negatív nyomás alá helyezzük a védett teret. Átlagértékekkel a megengedett a szivárgási összfelületet számítjuk. EQLA (Equivalent Leakage Area Egyenértékű szivárgási felület ) A tartási idő meghatározása számítási módszerekkel.

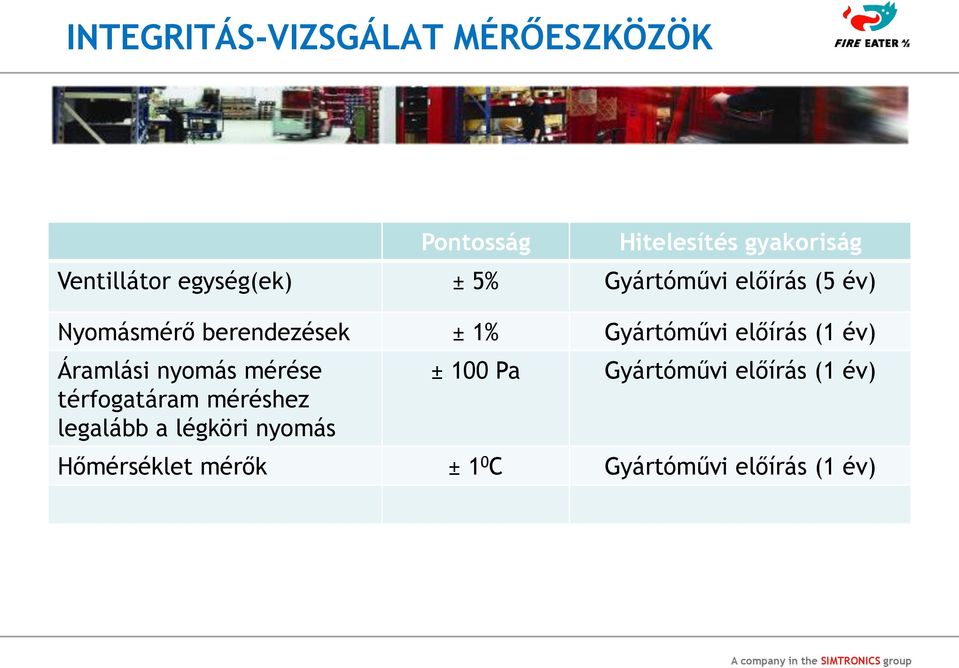

15 INTEGRITÁS-VIZSGÁLAT MÉRŐESZKÖZÖK Pontosság Hitelesítés gyakoriság Ventillátor egység(ek) ± 5% Gyártóművi előírás (5 év) Nyomásmérő berendezések ± 1% Gyártóművi előírás (1 év) Áramlási nyomás mérése térfogatáram méréshez legalább a légköri nyomás ± 100 Pa Gyártóművi előírás (1 év) Hőmérséklet mérők ± 1 0 C Gyártóművi előírás (1 év)

16 INTEGRITÁS-VIZSGÁLAT ELŐKÉSZÜLET Előzetes felülvizsgálat Álpadló, álmennyezet Szemmel látható rések Visszaáramlási utak megszüntetése Zavaró tevékenységek szüneteltetése Ajtók, nyílások zártsága, ventillátor egység tömör beépítése Üzemeltető tájékoztatása Vizsgálat leírása Vizsgálat várható időtartama Felhasználói segítség igénye A vizsgálat során az elkerülhetetlen korlátozásokról tájékoztatás

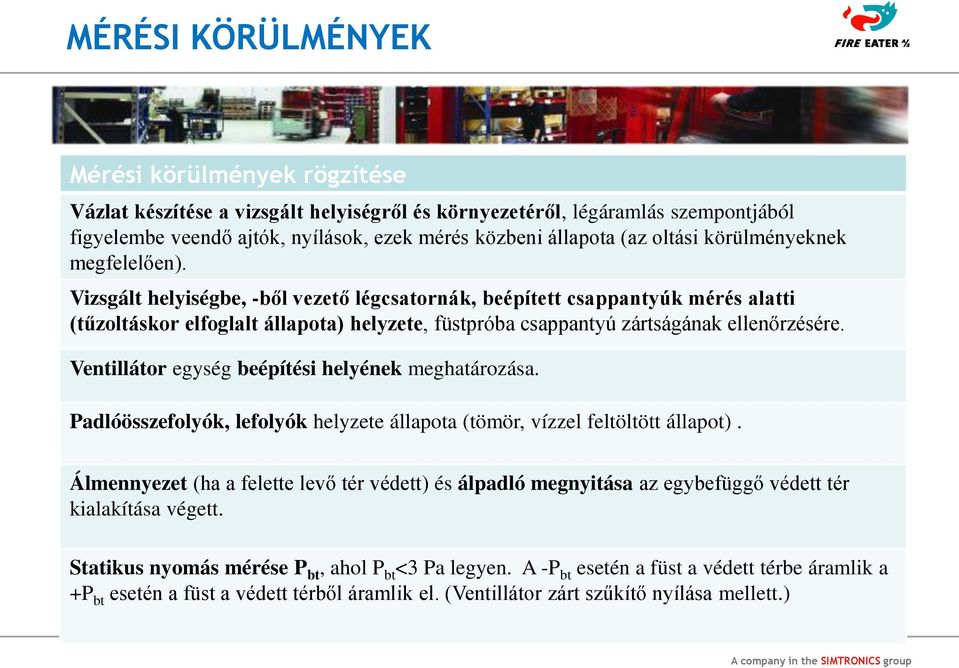

17 MÉRÉSI KÖRÜLMÉNYEK Mérési körülmények rögzítése Vázlat készítése a vizsgált helyiségről és környezetéről, légáramlás szempontjából figyelembe veendő ajtók, nyílások, ezek mérés közbeni állapota (az oltási körülményeknek megfelelően). Vizsgált helyiségbe, -ből vezető légcsatornák, beépített csappantyúk mérés alatti (tűzoltáskor elfoglalt állapota) helyzete, füstpróba csappantyú zártságának ellenőrzésére. Ventillátor egység beépítési helyének meghatározása. Padlóösszefolyók, lefolyók helyzete állapota (tömör, vízzel feltöltött állapot). Álmennyezet (ha a felette levő tér védett) és álpadló megnyitása az egybefüggő védett tér kialakítása végett. Statikus nyomás mérése P bt, ahol P bt <3 Pa legyen. A -P bt esetén a füst a védett térbe áramlik a +P bt esetén a füst a védett térből áramlik el. (Ventillátor zárt szűkítő nyílása mellett.)

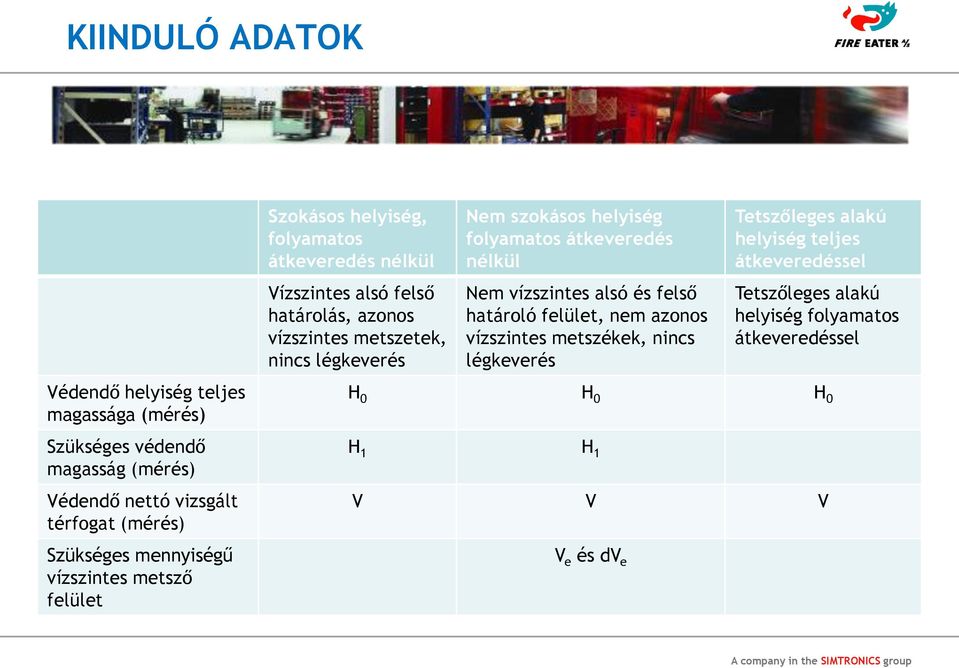

18 KIINDULÓ ADATOK Védendő helyiség teljes magassága (mérés) Szükséges védendő magasság (mérés) Védendő nettó vizsgált térfogat (mérés) Szükséges mennyiségű vízszintes metsző felület Szokásos helyiség, folyamatos átkeveredés nélkül Vízszintes alsó felső határolás, azonos vízszintes metszetek, nincs légkeverés Nem szokásos helyiség folyamatos átkeveredés nélkül Nem vízszintes alsó és felső határoló felület, nem azonos vízszintes metszékek, nincs légkeverés Tetszőleges alakú helyiség teljes átkeveredéssel Tetszőleges alakú helyiség folyamatos átkeveredéssel H 0 H 0 H 0 H 1 H 1 V V V V e és dv e

19 KIINDULÓ ÉS MÉRÉSI ADATOK Oltógáz fajtája, mennyisége Tervezési és minimális oltási koncentráció Vizsgált helyiség hőmérséklete Jellemző T e Külső hőmérséklet T 0 Egy mérési pont single point : NFPA 2001 Több mérési pont multi point ISO 14250, MSZ EN (min + és - 4 mérési pont); max 60 Pa mérési nyomás; +/-10 Pa, +/-10 /P bt / Kiinduló (statikus) nyomáskülönbség mérés (alsó, felső); P bt < ±3 Pa Résveszteség mérése (P f +P bt ) Térfogatárammérő helyszíni felülvizsgálata (mérés közben) < + 15% P bt

20 MÉRÉS ÉS SZÁMÍTÁS MENETE Nyomáskülönbség mérés a tartási időre jellemző körülmények között (alsó, felső referencia pont) P bh nyomáskülönbség < kell legyen az oltóanyag-levegő oszlop nyomás 25%-ánál Jellemző Számítási képlet ± P bh ( a e ), p bh = p bh (alsó) - p bh (felső) ( a e ), p bh = p bh (felső) - p bh (alsó) Ventillátoron áthaladó levegő térfogatáram számítása Q f E1 képlet Korellációs tényezők számítása r, vagy r 2 regresszióval K 0 és n ln Q f = lnk 0 +ln p f K 0 korrigált értékének számítása (térfogatáram korrekcójára) K 1 (depresszió) E2 képlet Levegő-oltóanyag keverék sűrűség (20 C 0 ) számítása, folyamatos átkeveredés nélkül Levegő-oltóanyag keverék sűrűség (20 C 0 ) számítása, folyamatos átkeveredéssel K 1 (túlnyomás) C i (tf%) C max (tf%) E3 képlet E4 képlet P mi ből kifelyezve E5 képlet a P mf ből kifejezve

21 MÉRÉS ÉS SZÁMÍTÁS MENETE Az oltóanyag-levegő keverék oszlopának kezdeti nyomás kiszámítása Egyenértékű magasság NFPA 2001, ISO , MSZ-EN 15004, H e korrekció! Oltóanyag-levegő keverék oszlop végnyomásának számítása Jellemző P mi H e P mf Számítási képlet E 6 képlet ( a e ):E 7 és ( a e ):E 8 képlet ( a e ):E 9 és ( a e ):E 10, foly átkeveredés nélkül E 11 képlet Réstényezők középértékeinek meghatározása n E 12 K 1 E 13 Korrekciós állandók, egyszerűsítéshez K 2, K 3, ( a e ), K 3 ( a > e ), K 4 ( a < e ), K 4 ( a > e ) E 14, E 15, E 16, E 17, E 18

22 MÉRÉS ÉS SZÁMÍTÁS MENETE Elméleti tartási idő, szokásos helyiségre, átkeveredés nélkül ( a e ): Elméleti tartási idő, szokásos helyiségre, átkeveredés nélkül ( a > e ): Elméleti tartási idő, tetszőleges alakú helyiségre, folyamatos átkeveredéssel ( a e ): Elméleti tartási idő, tetszőleges alakú helyiségre, folyamatos átkeveredéssel ( a > e ): Elméleti tartási idő, nem szokásos helyiségre, átkeveredés nélkül ( a e ): Elméleti tartási idő, nem szokásos helyiségre, átkeveredés nélkül ( a > e ): Jellemző t t t t Számítási módszer E 19 képlet E 20 képlet E 21 képlet E 22 képlet Q, t E 27, E 29 képlet (E 23 -E 26 megoldása után) Q, t E 28, E 29 képlet (E 23, - E 26 megoldása után)

23 MÉRÉS ÉS SZÁMÍTÁS MENETE Jellemző Számítási módszer Effektív résfelület A e E 30, E 31 képlet Egyenértékű résfelület ELA E 32 képlet; Megtartási időtertam 2. számítása F=0,15 Korábbi vizsgálatoknál F=0,5-öttételeztünk fel

24 VIZSGÁLATI JELENTÉS MSZ EN A vizsgálati jelentés tartalmazza: a résáram jellemző adatait a vizsgált helyiségben (azaz a k 1 és az n középértékei), az oltóanyag kiindulási koncentrációját, a legkisebb koncentrációt és az oltóanyagot, a rendelkezésre bocsátott oltóanyag mennyiségét, a vizsgált helyiség nettó térfogatát, a vizsgált helyiség magasságát, és a nem szokásos helyiséghez a szükséges méreteket, a folyamatos átkeveredés nélküli vizsgált helyiséghez a szükséges védendő magasságot, az elméleti tartási időtartamot, és hogy az kevesebb-e 10 percnél, vagy a tervezés során meghatározott nagyobb, szükséges értéknél. / ELFOGADÁS, ELUTASÍTÁS KRITÉRIUMA / adatokat a vizsgált helyiség elrendezéséről és állapotáról, a környezetről és az üzemállapotról, az érvényes kalibrálási adatokat a ventilátoregységhez és a nyomásmérő készülékekhez, a megfelelő bizonylatokat, ha azok rendelkezésre állnak, valamint a kalibrálás helyszíni felülvizsgálatának eredményeit, a vizsgálati eredményeket, a mért eredményekről a jegyzőkönyvet és az összes számítást, a rések méretét és helyzetét, ha azok beazonosítottak.

25 KIÉRTÉKELÉS KORLÁTAI A szabvány szerinti mérés és számítás nehezen képzelhető el terepi körülmények között, ahol mielőbb végeredményt kellene látni, a javítás és újra-mérés lehetőségének biztosítása érdekében. Mérés, számítás és helyi kiértékelés számítógépes támogatással lehetséges. LA, ill. HA DOS Fire Software for NFPA-2001 CA 2001 Mérési eredmény kiértékelésének szoftveres korlátai: NFPA 2001 & 12A ISO ISO MSZ EN 15004

26 ADATBEVITEL A CA2001 PROGRAMBA Helyiség azonosítók és méretek Tengerszint feletti magasság Nettó védett tér térfogata Védett tér üzemi hőmérséklete Maximális védett magasság Oltóanyag min. tartási ideje (10 min) Kis méretű terek min. tartási ideje

27 KIÉRTÉKELÉS CA2001 PROGRAMMAL Oltógáz kiválasztása (20 fajta), K1, K2, fajsúly adott minden oltógázra Oltógáz kiválasztása Tengerszint feletti magasság korrekció Oltóanyag koncentráció Beépített (palack), ill. tervezési súly (kg), kalk. Terv. koncentráció megad. (%), kalk/ment Ellenőrzés: szabvánnyal összevtve Teszt száma, dátuma, teszt törlése Kalibráció bizonylata, kalibráció cseréje Mérést végző személy

28 KIÉRTÉKELÉS CA2001 PROGRAMMAL 1. Tartási idő számítása Védett tér teljes szivárgása Teszt adatok Méretlen értékek (ha ismert a szivárgás) Álpadló alatti tér vizsgálata Álpadló, álmennyezet (ha védett) megnyitása Szükséges ventillátor száma Vizsgáló védett térben, vagy azon kívül Vizsgált irányok (- vagy +, mindkét irány) Ventillátor forgatás, vagy forgásirány vált (kalibráció) Füst áramlási iránya Statikus nyomás Hőmérséklet a vizsgálat alatt (belső, külső) 5 0 C hatása az ELA-ra kb. 1% Mért adatok bevitele Áramlás a ventillátortól mérő felé Áramlás a ventillátortól a mérőtől el Mérési pontok száma Egy munkaponton (NFPA 2001) Több munkaponton (ISO 14250; MSZ EN 15004)

29 KIÉRTÉKELÉS CA2001 PROGRAMMAL 1. Tartási idő számítása (folytatás) Ventillátor folytás állapota (szűkítők) Fontos a megfelelés (mérési pontosság) Folytás a tér nyomásával megfeleltetve A mérés során változtatható a mérési tartományon belül Ha a szükséges nyomást nem érjük el, hibaüzenet Mérés, mért értékek bevitele Védett téri nyomások Áramlási nyomás(különbség)ek /ventillátor/ Korrigált tömegáram (kalibráció szerint) Hiba % (csak a több pontos mérés esetén) Több ventillátoros mérés (ha a tér, ill. a szivárgás nagy) Különböző teljesítményű ventillátorokkal történő mérés Tetszőlegesen negy méretű terek is mérhetők

30 KIÉRTÉKELÉS CA2001 PROGRAMMAL 1. Tartási idő számítása (folytatás) Eredmények kiértékelése (kalkulál/ment) NFPA szerint Egyenértékű rés számítása (ELA) /m 2 / Terem és áramlási nyomásból a nyomás az ELA számításánál FA arány az alsó és a teljes szivárgás közt Vákumos, túlyomásos mérés és átlag érték ISO szerint Slope n ISO tesztelésnél flow=pressure n * intercept K1 Korelláció több pontos ELA-nál 99% Standard hiba 0,07 több pontos ELA-nál ELA, ISO verziója eltérő lehet NFPA-tól, mivel ez oszlop nyomást vesz figyelembe és nem teszt a nyomás az ISO ELA számításánál

31 EREDMÉNYEKET PONTOSÍTÓ LEHETŐSÉGEK Alacsony szintű szivárgás Lower Leak Below Ceiling Ha a teljes szivárgási érték nem megfelelő Meg kell határozni az alacsony szintű szivárgásokat Álmennyezet alatti szivárgások Flexibilis csatorna teszt (menyezeti szivárgás neutralizálással) Mérési eredmények csak a lower leak táblázatba írhatók Műanyag fólia a menyezeten teszt Ha a felső szivárgást műanyag fóliát használva semlegesítjük Becsült értékek, szivárgási audit értékeinek felhasználásával Szivárgás audit Leak Audit - becslés A védett tér réseinek Felmérése Manuális bevitele Összesítő kalkulációja

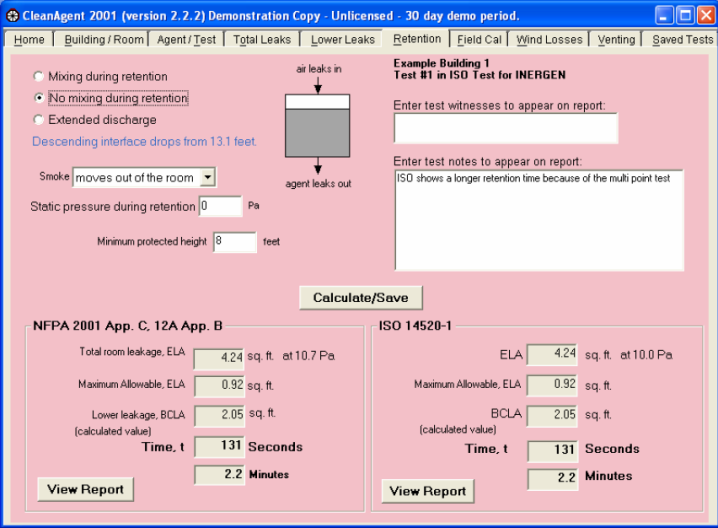

32 EREDMÉNYEK KIÉRTÉKELÉSE Eredmények kiértékelése (kalkulál/ment) Tartás Retention tábla Folyamatos keveredés a tartási idő alatt Fűtés, hűtés, ventilláció, légkondicionálás Álpadló alatti nyomás miatti keveredés Természetes keveredés (füst teszt) Minimum koncentáció Tervezési koncentrációnál alacsonyabb olyan érték, ami megakadályozza az újragyulladást a tartási idő alatt Lehet a megadott érték rögzítése Make Default Nincs keveredés a tartási idő alatt Legjellemzőbb üzemmód Levegő-oltóanyag interface alakul ki Minimális védett magasság megadása (H 1 ) ez alatt védett a tér

33 EREDMÉNYEK KIÉRTÉKELÉSE Eredmények kiértékelése (kalkulál/ment) folytatás: Tartás Retention tábla Utánfúvásos elárasztás Extended Discharg A tervezett elárasztási időn túl oltóközeg áramlik a térbe Koncentráció tartás szivárgás=beáramló oltógáz Utánfúvás alatt folyamatos keveredés Utánfúvás befejeződése után Levegő-oltóanyag interface, vagy folyamatos keveredés Kalkulálható, vagy megadható az utánfúvás (kg/min) Eredmények Közös eredmény mezők NFPA 2001 és ISO szerint Áteresztő felület Equivalent ELA, megegyezik a becsült Estimated szivárgási felülettel a Teljes Szivárgási Tesztnél Alacsony szivárgási felület BCLA, ez megyegyezik a az Alacsony Szivárgási Tesztnél mért felülettel. ISO szerint a BCLA nem lehet több mint 15%-a az ELA-nak. Folyamatos és nem folyamatos keveréses modelleknél közös eredmény mezők Maximum megengedett szivárgási felület ELA Idő (t) : Tartási idő az összes változó figyelemnevételével Utánfúvásos eredmény mező Elvárt utánfúvás mértéke Required Rate : azt az értéket számolja, amely a kezdeti koncentráció fenntartásához szükséges adott rés és szivárgási körülmények mellett.

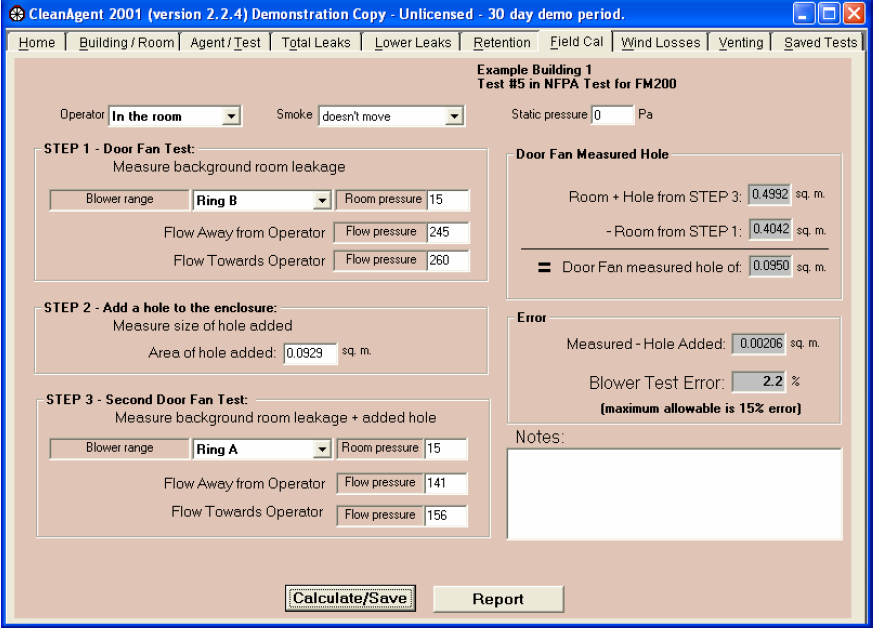

34 TEREPI KALIBRÁCIÓ Terepi kalibráció (MSZ EN 15004) Két integritás vizsgálatot végzünk Megengedett hiba 15% (NFPA) 1. A terem előző mérési adataiból indulunk ki Ventillátor fojtás Terem nyomás Áramlási irány (mérő felé, vegy ellenkezőleg) 2. Egy nyílást csinálunk a védett térbe Célszerűen valamelyik ventillátor fojtás mérete 3. Integritás vizsgálat megismétlése Ventillátor fojtás Terem nyomás Fújás irány (mérő felé, vegy ellenkezőleg) Integritás vizsgálattal mért új szivárgási felület Hiba kisebb kell legyen 15%-nál

35 SZÉLVESZTESÉG HATÁSA Szél-veszteség hatásának számítása (nincs előírás rá!) Se az NFPA se az ISO szerint nem kell számolni Ha fal, padló menyezet ki van téve szélhatásnak A szélhatás vesztesége meghaladhatja a gravitációs veszteséget

36 NYOMÁSELVEZETÉS, CSÚCSNYOMÁS Nyomáselvezetés ellenőrzése venting Kialakuló túlnyomás számítása elárasztásnál A nyomáselvezetés teszt egy új integritás vizsgálat 1. Szükséges nyomáselvezetés számítása Falak nyomásállósága, forrás: építész tervező Ha nincs adat, akkor óvatos becslés Informatív adatok: pl NFPA 12 CO 2 standard Hőmérséklet esés elárasztásnál Hőmérséklet esése csökkenti a csúcsnyomást Halokarbonoknál jelentős Elárasztás idő intervalluma Nyomáselvezető keresztmetszet előrejelzés Minimális keresztmetszet, túlnyomás elkerülésére Nyomáselvezető mérése Nyomáselvezető nyitó nyomás Integritás vizsgálat Nyitott nyomáselvezetővel (ELA nyitott nyomáselvezetővel) Zárt nyomáselvezetővel (ELA zárt nyomáselvezetővel) Szivárgási keresztmetszet megadása: elárasztás során a csúcsnyomás meghatározás

37 MÉRÉSI EREDMÉNYEK ARCHIVÁLÁSA Mérési eredmények mentése, kezelése

38 FIGYELJÜNK ODA A VIZSGÁLATNÁL STATIKUS NYOMÁS KÉRDÉSE, STATIC PRESSURE PROBLEM (HVAC, csappantyúk zártsága, statikus nyomásmérés körülményei ALSÓ SZIVÁRGÁSI KÉRDÉS, LOW LEAK PROBLEM (alsó szivárgás a legkritikusabb) FELSŐ SZIVÁRGÁSI KÉRDÉS, HIGH LEAK PROBLEM (felső szivárgás kevésbé problematikus) A LEGROSSZABB RÉS-ELHELYEZKEDÉS FELTÉTELEZÉSE, WORST CASE LEAKAGE ASSUMPTION (rések 50% fent, 50% lent, visszaáramlások) KIS TEREK TARÁSI IDŐ MÉRÉSI PROBLÉMÁI, SMALL ROOM PROBLEM (kis légterű helyiségek tartási idejét legnehezebb biztosítani, később visszatérünk) TEREM AZ ÉPÜLETBEN KÉRDÉS, ROOMS WITHIN BUILDINGS PROBLEM (szomszédos terek ajtóinak kinyitása, a vizsgált térből a kiáramlás a légköri nyomáson levő külső térbe történjen) VENTILLÁTOROS VIZSGÁLAT KORLÁTAI, BLOWER DOOR LIMITATIONS ( Nagy alsó szivárgási rések, fal csatlakozási élek, sarkok vizuális ellenőrzése, nagyméretű folytonossági hibák feltárása, nyílászáró hibák)

39 FIGYELJÜNK ODA A VIZSGÁLATNÁL 1. A falak saroktól sarokig jól legyenek megépítve, konstrukciójuk alkalmas legyen utólagos szigetelésre. 2. Ha folytonossági hibák lehetnek a falaknál, éleknél, sarkoknál, célszerű elhagyni a T rudas álmennyezetet, szilárd álmennyezetet célszerű használni. 3. Maximalizáljuk a terem méretet és a légteret, a mennyezet magasságát, így több tartalék oltógáz áll rendelkezésre a védett térben. 4. NFPA szerint választhatunk megfelelő tartási időt....the design concentration...shall be mainteained for a sufficient period of time to allow effective emergency action by trained personel. ; lakott területtől távol, amíg a személyzet megérkezik. Ez az opció nem áll rendelkezésre ISO 14250, vagy MSZ EN szerint (10 percet el kell érni). A minimum résfelület egyre kisebb légterek esetén arról szól, hogy milyen tömörré tudjuk tenni a védett teret. Minden védett térnek vannak nyílászárói. Ajtó résfelülete általában cm 2 a szigetelés függvényében. A rés méretét egy 10 m 3 -es térben 45 cm 2 re kellene csökkenteni, hogy 10 min legyen a tartási idő. Kis terek ajánlott tartási időire példa NFPA 2001 szerint Védett tér térfogata (m 3 ) Megvalósítható minimális rés (cm 2 ) Javasolt tartási idő Inert gázra (min) Javasolt tartási idő vegyi oltóanyagokra (min) Ha az álmennyezeti tér oltását meg kell oldani, vagy a terem felső 20%-ában is kell biztosítani az oltást, akkor a folyamatos átkeveredést célszerű fenntartani a tartási idő alatt. Forrás: Colin Genge, az NFPA Appendix B szerzője; Testing Room Leakage... for gaseous agent systems

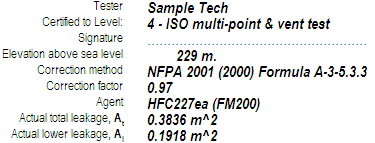

40 SZÁMÍTÓGÉPES VIZSGÁLATI JELENTÉS Védett tér megfelelés, nem megfelelés jelentések nyomtatás

41 SZÁMÍTÓGÉPES VIZSGÁLATI JELENTÉS Védett tér megfelelés, nem megfelelés jelentések nyomtatás (folytatás)

42 SZÁMÍTÓGÉPES VIZSGÁLATI JELENTÉS Védett tér megfelelés, nem megfelelés jelentések nyomtatás (folytatás)

43 SZÁMÍTÓGÉPES VIZSGÁLATI JELENTÉS Védett tér megfelelés, nem megfelelés jelentések nyomtatás (folytatás)

44 A PREZENTÁCIÓ VÉGE Köszönöm megtisztelő figyelmüket! PhD Veisse István ügyvezető igazgató Fire Eater Hungaria Kft
