1 energo light.hu PacKerS Energo Light Kft Bp.Szabadkai út Soltvadkert

2 A közvilágítás energiatakarékos korszerűsítésének alternatívája (saját fejlesztésű szoftver) Fejlesztésünk LED-es fényforrással működtetett és a közvilágításban az energiatakarékos működéshez, egy saját fejlesztésű szoftver alkalmazásával használható világítástechnika Működése köztéri vezetékes hálózatról (hálózati tápellátás) vagy úgynevezett szigetüzemben (napelem és/vagy szélgenerátorral ) is működtethető köztér-világítási rendszer. A szoftver alkalmazásával a feszültségszabályozás mértékét az eddigieknél jóval jelentősebb mértékben lehet változtatni úgy,hogy a fényerő mértéke megőrzi a mindenkor aktuális szintet.

3 Fényerő hangolás.. Fényerő finomhangolással vagy az adott világítási időszak költséghatékony felosztásának technikai lehetőségeivel hozzuk forgalomba. A fejlesztés használható köztér-világítási feladatok, sportpályák, megvilágítására,vagy egyéb költséghatékony működést igénylő világítási feladatokhoz. A világítás bekapcsolásakor mondjuk 65%-os fényerővel indulunk. Később ezt az értéket felvihetjük 100%-ra, vagy akár maximum 125% majd ismét visszaállítjuk mondjuk a szünetekben 65-80%-ra. Majd ezt az értéket újból 100%-on üzemeltetjük az igények szerint. A névleges teljesítmény érték növelhető.

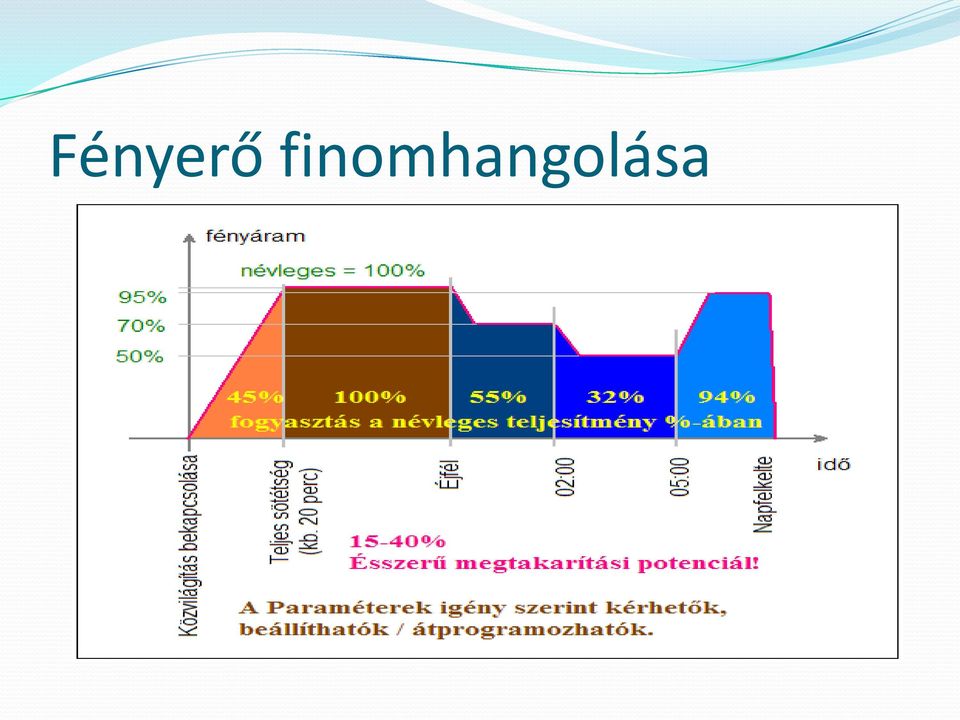

4 Fényerő finomhangolása

5 Hálózati tápellátás Láthatóan nagy a fényerő és a megvilágított terület különbsége a régi nátrium és az új LED-es fényforrás között Nátrium kb Kelvin LED kb Kelvin

6 Hálózati tápellátás Egy hálózaton működő 120W teljesítményű és egy 12W teljesítményű LED-es fényforrás működés közben. Jelenleg 1W teljesítményhez lumen érték tartozik.

7 Hálózati tápellátás Fémhalogén és LED-es fényforrás összehasonlítása LED kb.7000 kelvin L LED Fémh.kb Kelvin

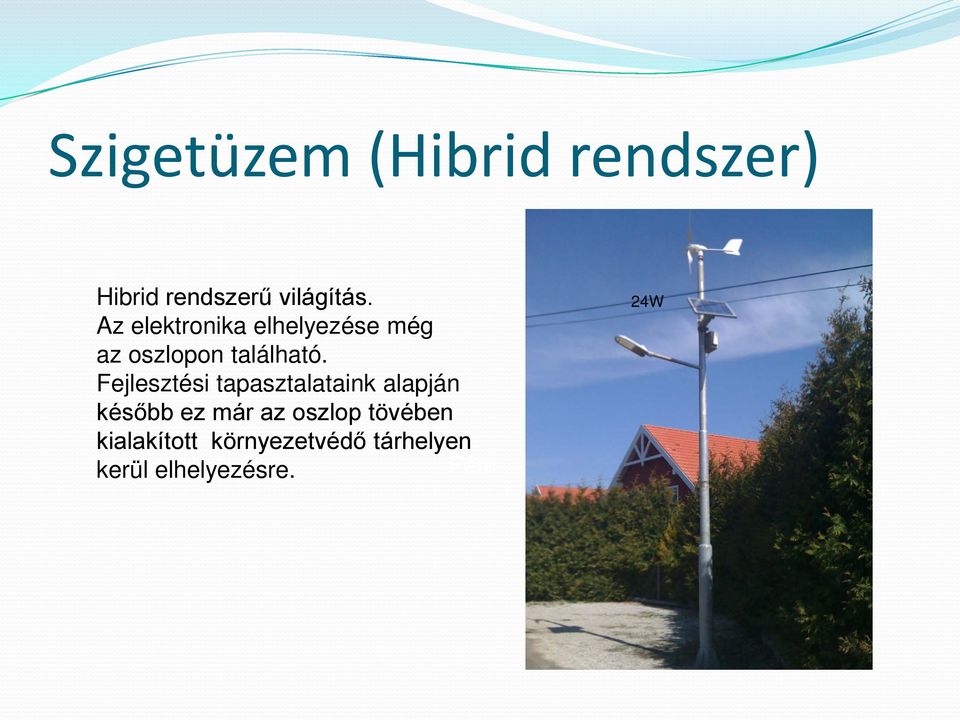

8 Szigetüzem (Hibrid rendszer) Hibrid rendszerű világítás. Az elektronika elhelyezése még az oszlopon található. Fejlesztési tapasztalataink alapján később ez már az oszlop tövében kialakított környezetvédő tárhelyen kerül elhelyezésre. Fém.. Led 24W Led

9 Néhány típus a forgalmazott LED-es lámpatestekből W-ig EE-MultiLED Expressive LED-es közvilágítási lámpatestek műszaki adatai EE-N80030 EE-N80060 EE-N80090 EE-N80120 Típus Felhasználás jellege Gyalogátkelő megvilágítása *kisforgalmú úton Gyalogátkelő megvilágítása *közepes forgalmú úton Gyalogátkelő megvilágítása *főúton Gyalogátkelő megvilágítása *nagy forgalmú főúton LED-ek száma Fényforrás tényleges teljesítmény 32W 66W 98W 132W Teljesítményfelvétel 38W 78W 118W 155W Élettartam Min óra Min óra Min óra Min óra LED Fényáram lm/w Fénytest kibocsátása lm Megvilágítás az oszlop alatt 35 lux / 4m 38 lux / 6m 45 lux / 8m 30 lux / 10m Átlagos megvilágítás >17 lux / 4m >19 lux / 6m > 16 lux / 8m > 15 lux/ 10m oszloptávolság 15m 20m 27m 30m fényforrás magasság 4-6m 6-8m 6-8m 8-10m Környezeti védettség IP65 IP65 IP65 IP65 Színhőmérséklet K K K K Működési hőmérséklet C C C Hálózati feszültség V AC V AC V AC V AC Egyenáramú feszültség 12/24V DC 12/24V DC 12/24V DC 12/24V DC Névleges LED áram 350mA 350mA 350mA 350mA Áramszennyezés I THD <16% <16% <16% <16% Teljesítménytényező >86% >86% >86% >86%

10 Előnyök Rendszerünk főbb előnyei: Környezetbarát, (alkalmazásukkal csökkenthető a széndioxidkibocsátás!) Radikális energia és költség-megtakarítás akár meglévő hálózaton, akár szigetüzemű rendszerben! Hálózati működtetésük megbízható, tervezhető, szervizelésük egyszerű. Akár alkalomszerűen telepíthetők. Igény szerint a működtetése PC-ről programozható. Szigetüzemben mivel nem igényel hálózati tápellátást, üzemeltetési költsége nincs, minimális! (akku../3-4év) Szigetüzemben teljesen függetlenek a villamos energia hálózattól, így a közvilágítás kiépítését nem kell kábelfektetésnek megelőznie. (földmunka, stb...)

11 Saját fejlesztésű szoftvert tartalmazó LED- technika (24W) Soltvadkert

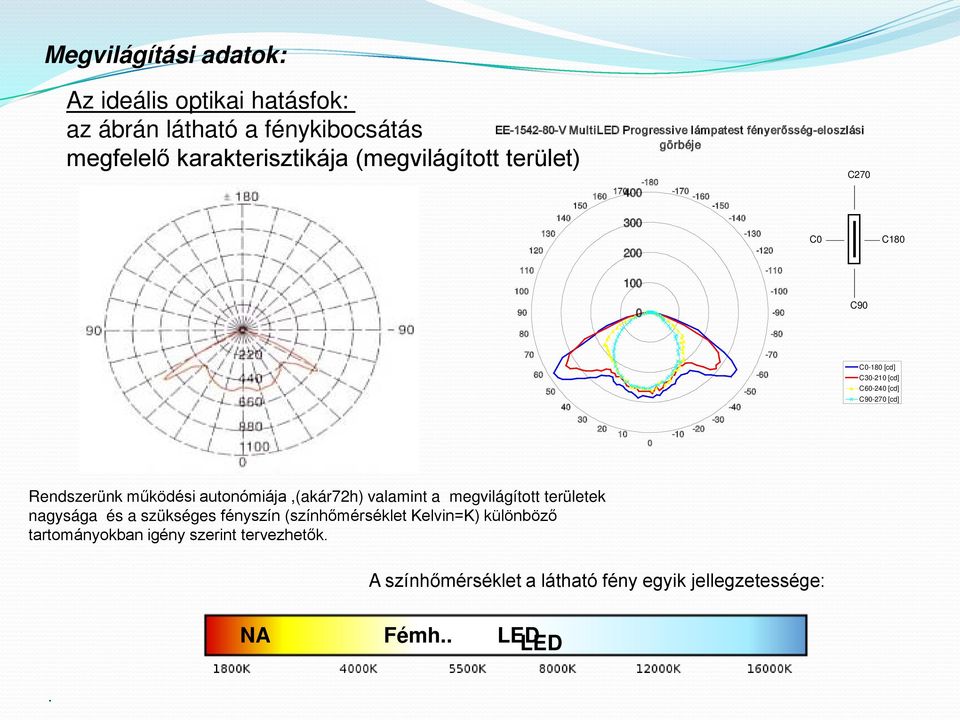

12 Megvilágítási adatok: Az ideális optikai hatásfok: az ábrán látható a fénykibocsátás megfelelő karakterisztikája (megvilágított terület) EE V MultiLED Progressive lámpatest fényerősség-eloszlási görbéje C0 C270 C90 C C0-180 [cd] C [cd] C [cd] C [cd] Rendszerünk működési autonómiája,(akár72h) valamint a megvilágított területek nagysága és a szükséges fényszín (színhőmérséklet Kelvin=K) különböző tartományokban igény szerint tervezhetők. A színhőmérséklet a látható fény egyik jellegzetessége: NA Fémh.. LED LED.

13 A beüzemelt világító berendezés. Kivitelezhető: -csak napenergia -csak szélenergia vagy (hibrid) rendszerben

14 Az általunk használt jelenleg jó minőségűnek számító monokristályos napelem. Többféle létezik (polikristályos,amorf,és a monokristályos típus.). NAPELEM (Minősítése: CE, TÜV, ISO 9002) Általában 40-80W közötti teljesítményű, monokristályos napelemeket használunk - Működési kapacitása (hatékonyság) - 40 Celsius-tól + 85 Celsius fokig - Időjárási viszontagságokból adódó igénybevételek miatti élettartama min. 25 év (2,5 cm nagyságú jégverésnek ellenáll!) - Beállítási szög, déli tájolás/ 40 - Karbantartási igénye nincs, (30 feletti beállítás miatt az esők által öntisztuló!)

15 Szélgenerátorok felépítménye

16 A generátor várható áramtermelése: A várható áramtermelés elsősorban a telepítési helyen, a rotor magasságában jellemző szélsebességtől függ: Átlagos szélsebesség Szélkerék átmérő 1.2m, *1.8m, 2.4m, 3.0m, *3.6m, 4.2m, *3 m/s 5 kwh *12 kwh 22 kwh 34 kwh *49 kwh 67 kwh 4 m/s 14 kwh 30 kwh 54 kwh 85 kwh 122 kwh 166 kwh 5 m/s 23 kwh 53 kwh 93 kwh 146 kwh 210 kwh 286 kwh 6 m/s 33 kwh 74 kwh 131 kwh 205 kwh 296 kwh 402 kwh 7 m/s 41 kwh 92 kwh 164 kwh 256 kwh 369 kwh 502 kwh Szélkerék alkalmazása bizonyos helyeken kifejezetten előnyös,hiszen gyorsan tudunk sok áramot a rendszerbe továbbítani.

17 Solar akkumulátor és környezetvédő akkutartó láda AKKUMULÁTOR (Minősítése CE, TÜV) - Autonómia szerinti teljesítmény igények alapján , Ah-s (72h autonómia ) SOLAR akkumulátor - min. 500 x mélykisülés - Gondozásmentes - Mérete = teljesítmény igény szerint. elhelyezése saját technológia szerint -Súly15-25kg - Akku elhelyezése (tároló rekeszben) - Működési hőmérséklet tartományok Celcius +60 / -25 Celsius - Összességében a termelési hatásfoka 95% Akkumulátorvédő láda - Védettség IP43-től az IP55 - Ütésállósága IK10 - Tűz-és lángálló, Természetes szellőzési lehetőség

18 Egy 6m magas oszlop egyik rögzítési formája.terveink között szerepel ennek racionális megváltoztatása a felállítás gyorsításának céljából.. Szélerősségi teherbírása 120km/óra (0. 52 kn) Hévíz

19 Megtakarítási táblázat hagyományos izzó és LED Lumen (Lm) Hagyományos 40W-os LED-es izzó 3W értékegyenlőség halogén izzó Egyszeri beruházás (10DB ) Ft Ft esetén/ft Fogyasztás(10DB)izzó esetén 400W 30W Élettartam h (1+1/2év) h (8év) Izzócsere / 8év alatt 5 DB (5x Ft)= Ft 0 DB (0.-Ft) Világítási órák száma/nap 6h 6h Áramfogyasztás/nap 2400Wh 180Wh Áramfogyasztás/hó 72000Wh 5400Wh Fogyasztás 1kWh energia FT 243.-Ft díjjal (45Ft)/hó Fogyasztás 1kWh energia Ft Ft díjjal (45Ft)/év Kiadás/1-év Ft Ft *Megtakarítás/1év 0.-FT Ft Hévíz

20 Napelemes rendszerek különböző teljesítményekkel 8W 24W 32W PacKerS En ergo Light Kft.

21 Hévíz Orfű madártávlatból

22 Leggyakrabban használt LED-es fényforrások Led mátrix + tükör mátrix Egyedileg reflektorozott LED mátrix + egy reflektor

23 Mátrix lencse + pillangó led.

24 Szöul 2009 bronzérem.

25 Hévíz

26 Hévíz

27 Hévíz

28 .. Felszerelve 198W

29 .

30 W - ig Csarnok világítás Hévíz

31 PRÓBA üzem

32 Sport létesítmények világítása Hévíz

33 2011 november.

34 Bp XI. Kossuth L Szakközép

35 EE-M EE-M EE-M EE-M Típus Felhasználás jellege Autópálya városi bevezető Sportcélú/ipari világítás Fényforrás teljesítmény 180W 180W 240W 240W Teljesítményfelvétel 205W 205W 264W 264W LED Fényáram lm/w Össz fényáram Optikai hatásfok >90% >90% >90% >90% Fénytest kibocsátása lm > > > > Maximális megviágítás >49 lux / 10m >54 lux / 10m > 28 lux / 15m > 31 lux / 15m Megvilágított felület 33x13m / 10m 50x20m / 15m Átlagos megvilágítás >24 lux / 10m >27 lux / 10m > 14 lux / 15m > 16 lux / 15m fényforrás magasság 8-12m 10-12m 8-15m 10-15m Környezeti védettség IP65 IP65 IP65 IP65 Színhőmérséklet >= 4500K >= 5500K >= 4500K >= 5500K Meleg fehér árnyalat is elérhető K tartományban, 65 lm/w fényhatékonyságú LED-ekkel! Színűség CRI R a > 75% R a > 75% Működési hőmérséklet 60 C±10% (t K =25 C) 60 C±10% (t K =25 C) Környezeti hőmérséklet C C Tárolási hőmérséklet C C Hálózati feszültség V AC V AC Névleges LED áram 350mA 350mA Teljesítménytényező > 95% > 95% Harmonikus torzítás I THD < 12% < 11% Frekvencia Hz Hz Várható élettartam > óra > óra Fényforrás 1W nagyfényerejű LED-ek Lámpatest anyaga Alumínium ötvözet Lencsemátrix anyaga Polikarbonát Fényeloszlás Aszimmetrikus "lepkeszárny" karakterisztikával, hosszirányban választhatóan 140 vagy 120, széltében 60 sugárzási szöggel. Kérésre Dialux adatfájlt biztosítunk! Megvilágított felület 13x5m /4m; 20x8m /6m; 26x10m /8m; 33x13m/10m 40x16m/12m; 50x20m/15m téglalap.

36 Hévíz

37

38 Energo Light Kft Budapest, Szabadkai u 13. Talefon/fax: Mobil: Miért LED? 1. Szilárdtest eszköz (vö. pn átmenet vs. kisülési cső) 2. A fényforrás hosszú élettartama (> óra) 3. Magas megbízhatóság, széles tartományban automatizálható működés 4. Bekapcsolás után azonnal üzemi állapotában világít 5. Sűrűn ki/bekapcsolható a fényforrás károsodása nélkül 6. Egyszerű, karbantartást alig igénylő üzemeltetés 7. Alacsony elektromos fogyasztás 8. Hatékonyabb, tervezhető fényeloszlás, jobb optikai hatásfok 9. A teljes kibocsátott fényáram lencsézhető 10. Nagyobb elérhető megvilágítási egyenletesség 11. Kisebb szóródás és fényszennyezés 12. Alacsony előtét veszteség 13. Nincs szükség több kilovoltos gyújtófeszültségre 14. Kisebb elérhető hálózati áramszennyezés, jobb elérhető teljesítménytényező 15. Széles intenzitás szabályozhatóság (0-tól a névleges érték 5-szöröséig) 16. Színhűség, akár a napfény árnyalatának megfelelő természetes fehér fény, vagy beállítható fehérárnyalat (2200K-10000K) 17. RGB komponensek használatával tetszőleges színárnyalat előállíthatósága 18. Programozható fényjáték az árnyalat és szín dinamikus változtathatóságával 19. Könnyű tervezhetőség, áttervezhetőség 20. Nagyobb érintésvédelmi biztonság 21. Környezetbarátság

39 . Köszönöm a figyelmet
