05 Tetõfedõ segédanyagok Faösszekötõk Tetõfóliák Tûzõkalapács, kézi kapcsozó

Átírás

1 05 Tetõfedõ segédanyagok Faösszekötõk Tetõfóliák Tûzõkalapács, kézi kapcsozó

2 Fa összekötõk DIN 1052 szerint Würth Szereléstechnika Kft Budaörs, Gyár utca 2. Tel.: 23/ H /B /2008 B

3 Gerendapapucs (kétrészes) Technikai változtatás jogát fenntartjuk Méret Vastagság Furat- kg/cse. Cikkszám Cse./db mm mm mm 30 x 100 7, pár 2,0 5,0 30 x , db Ideális teherhordóelem fagerendák összekapcsolásához. Mindegyik kivitel alkalmas teli- és ragasztottgerendákhoz is. Galvánhorganyzott acéllemez, 275 g/m 2 -es felületi horganyréteggel. a0= mm m2= mm s=30 mm m1=140 mm v=2 mm Würth Szereléstechnika Kft Budaörs, Gyár utca 2. Tel.: 23/ H /B /2008 Hagyományos fakötések kiváltása gerendapapuccsal (gerenda - gerenda síkbeli kapcsolatok) B

4 Szarufarögzítõ Típus jobbos, balos A szarufarögzítõ kitûnõen alkalmazható olyan tetõszerkezeteknél, ahol a szarufákat a belsõ oldalról burkolni akarják (pl.: faborítás). Alkalmazható: - a szarufa szelemenhez való rögzítéséhez - a fogófa függesztéséhez Anyagvastagság: 2 mm. Lyukátmérõ: 5 mm. Würth Szereléstechnika Kft Budaörs, Gyár utca 2. Tel.: 23/ H /B /2008 Magasság mm 2 szarufarögzítõ csatlakozásonként (diagonálás) szegszám/ max F1 csatlakozás kn-ban 4 szarufarögzítõ csatlakozásonként Technikai változtatás jogát fenntartjuk Cse./ kg/cs. Cikkszám db szegszám/ max F1 csatlakozás * kn-ban x 4 = 16 3,65 8 x 4 = 32 7,30 9, x 6 = 24 4,85 8 x 6 = 48 9,70 6, x 10 = 40 6,00 8 x 10 = 80 12,00 8, x 12 = 48 7,60 8 x 12 = 96 15,20 4, x 14 = 56 9,00 8 x 14 = ,00 4, x 16 = 64 9,80 8 x 16 = ,60 5, Esesti terhelésnél a táblázati értékek 25%-kal növelhetõk. *Gyûrûsszeg 4,0 x 50 Hagyományos fakötések kiváltása szarufarögzítõvel (szarufa - szelemen kapcsolat - rovások) B

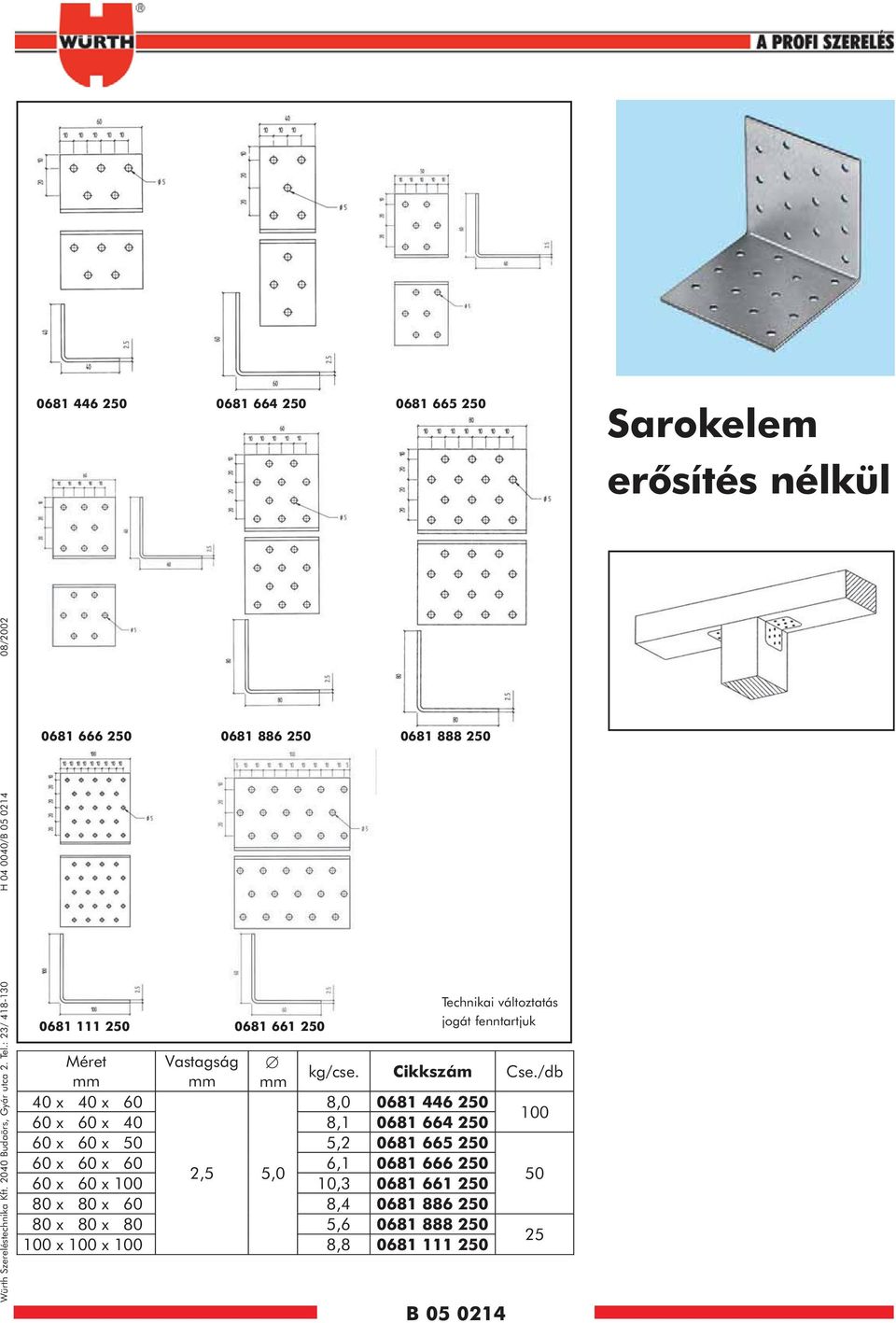

5 Sarokelem erõsítés nélkül Würth Szereléstechnika Kft Budaörs, Gyár utca 2. Tel.: 23/ H /B / Technikai változtatás jogát fenntartjuk Méret Vastagság kg/cse. Cikkszám Cse./db mm mm mm 40 x 40 x 60 8, x 60 x 40 8, x 60 x 50 5, x 60 x 60 6, ,5 5, x 60 x , x 80 x 60 8, x 80 x 80 5, x 100 x 100 8, B

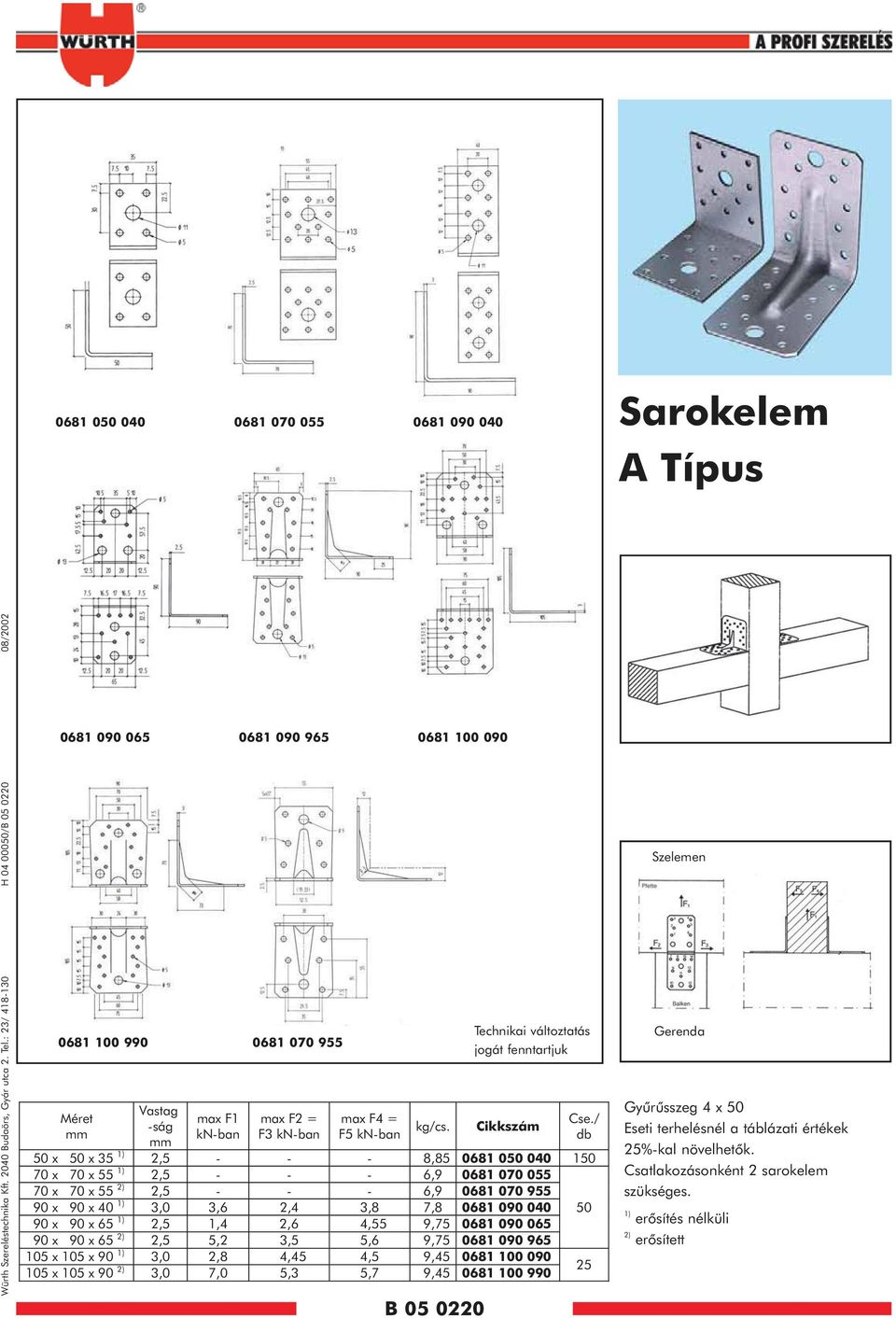

6 Sarokelem A Típus Würth Szereléstechnika Kft Budaörs, Gyár utca 2. Tel.: 23/ H /B / Méret mm Vastag -ság mm max F1 kn-ban max F2 = F3 kn-ban max F4 = F5 kn-ban kg/cs. B Technikai változtatás jogát fenntartjuk Cikkszám Cse./ db 50 x 50 x 35 1) 2, , x 70 x 55 1) 2, , x 70 x 55 2) 2, , x 90 x 40 1) 3,0 3,6 2,4 3,8 7, x 90 x 65 1) 2,5 1,4 2,6 4,55 9, x 90 x 65 2) 2,5 5,2 3,5 5,6 9, x 105 x 90 1) 3,0 2,8 4,45 4,5 9, x 105 x 90 2) 3,0 7,0 5,3 5,7 9, Szelemen Gerenda Gyûrûsszeg 4 x 50 Eseti terhelésnél a táblázati értékek 25%-kal növelhetõk. Csatlakozásonként 2 sarokelem szükséges. 1) 2) erõsítés nélküli erõsített

7 Hagyományos fakötések kiváltása szeglemezzel. (csapozás, beeresztés, oszlop - gerenda kapcsolatok) Szeglemez Fagerendák nagyterületû összekötéséhez. Vastagság: 2 mm. Lyukátmérõ: 5 mm. Würth Szereléstechnika Kft Budaörs, Gyár utca 2. Tel.: 23/ H /B /2008 Méret mm Eng. terhelés merõlegesen a szálirányra Eng. terhelés kn-ban Eng. terhelés száliránnyal párhuzamosan Eng. terhelés kn-ban Technikai változtatás jogát fenntartjuk Gyûrûsszeg szám Gyûrûsszeg szám kg/cs. Cikkszám 40 x 120 2, , x 160 2, , x 120 3, , x 140 3, , x 160 5,00 7 1,40 2 7, x 200 7, ,50 5 8, x 240 8, , , x , ,00 7 6, x , , , x , , , x 140 6, , x 160 9, ,80 4 6, x , ,40 9 7, x , , , x , , , x , , , x , , , x , , , x , , , Eseti terhelésnél a táblázati értékek 25%-kal növelhetõk. Cse./ db B Általánosan érvényes: Egy húzásnak kitett szeglemez engedélyezett terhelési értéke a következõk szerint számítható: eng. F szeglemezenként = 0,12. s. b (kn) vagyis 0,715. n (kn) s = szeglemez vastagság mm b = szeglemez szélesség mm n = gyûrûsszegek száma egy farészben

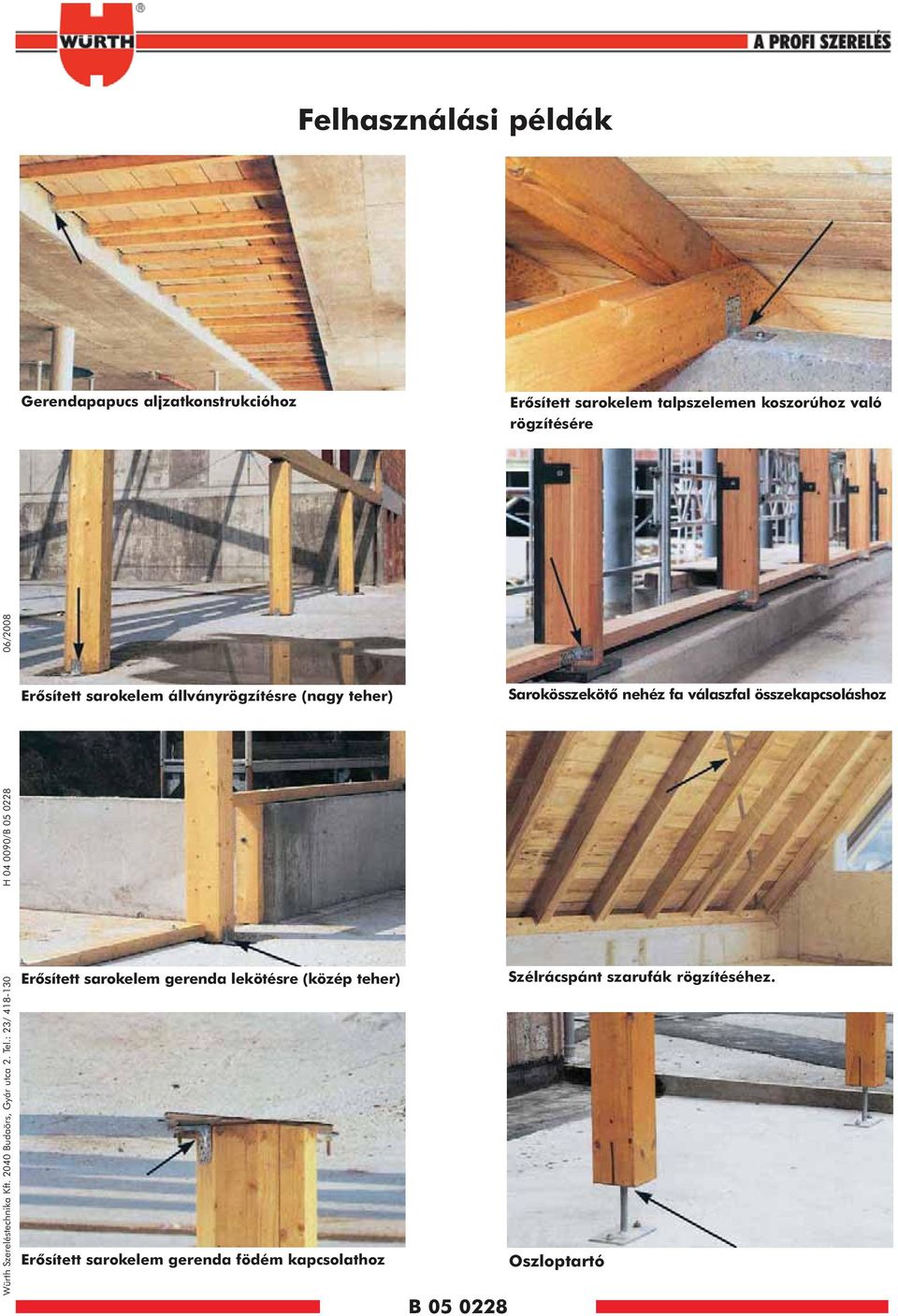

8 Würth Szereléstechnika Kft Budaörs, Gyár utca 2. Tel.: 23/ H /B /2008 B1, B2 típusú sarokösszekötõ rögzítés 4 x 40-4 x 60 gyûrûsszeggel és/vagy M12 fixhorgonnyal Megnevezés Méret mm Engedélyezett terhelhetõség kn-ban gyûrûsszeggel Engedélyezett terhelhetõség kn-ban nagyterhelhetõségû dübellel (átm. M12) kg/cs. B Technikai változtatás jogát fenntartjuk Cikkszám B1 40x160x40x3,0 19,4 14,8 8, B2 40x90x40x3,0 12,25 12,25 5, Eseti terhelésnél a táblázati értékek 25%-kal növelhetõk. A sarokösszekötõn található összes lyukszámot 4 x 50-es gyûrûsszeggel kell kitölteni a megfelelõ rögzítéshez. Fa szélessége: min. 60 mm. Méret mm Széles. x vastags. Engedélyezett terhelhetõség kn-ban gyûrûsszeggel kg/cs. Gyûrûsszegszám max. terhelésnél Cikkszám 40 x 2 9,5 28, x 2 14,4 44, Eseti terhelésnél a táblázati értékek 25%-kal növelhetõk. 4 x 50-es gyûrûsszeggel rögzítve. Cse./ db 50 Cse./ db 1 Technikai változtatás jogát fenntartjuk Sarokösszekötõ dübellel rögzíthetõ B1: Szarufák betonalaphoz való rögzítésére. B2: Fát fával vagy más anyaggal összekapcsolni sarokösszekötéseknél. Szélrácspánt Horganyzott acéllemez. Furatátmérõ: 5 mm. Szalaghossz: 50 m. Rögzítés gyûrûsszeggel cikkszám: Húzószilárdság: 40 mm széles 9,6 kn; 13 szeg/m 60 mm széles 14,4 kn; 20 szeg/m.

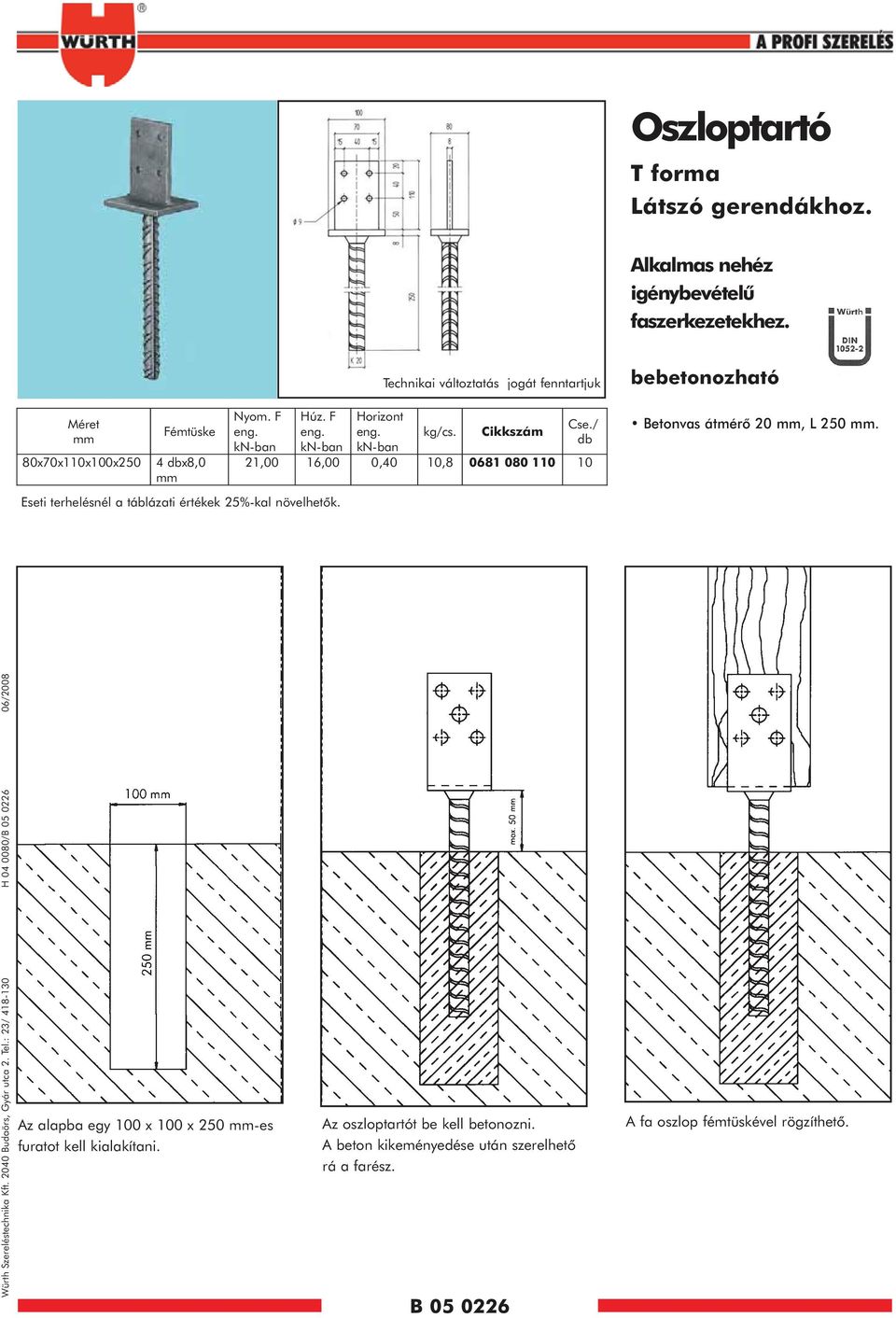

9 Oszloptartó T forma Látszó gerendákhoz. Alkalmas nehéz igénybevételû faszerkezetekhez. Méret mm 80x70x110x100x250 Fémtüske 4 dbx8,0 mm Nyom. F eng. kn-ban Húz. F eng. kn-ban Eseti terhelésnél a táblázati értékek 25%-kal növelhetõk. Horizont eng. kn-ban Technikai változtatás jogát fenntartjuk kg/cs. Cikkszám Cse./ db 21,00 16,00 0,40 10, bebetonozható Betonvas átmérõ 20 mm, L 250 mm. Würth Szereléstechnika Kft Budaörs, Gyár utca 2. Tel.: 23/ H /B /2008 Az alapba egy 100 x 100 x 250 mm-es furatot kell kialakítani. Az oszloptartót be kell betonozni. A beton kikeményedése után szerelhetõ rá a farész. B A fa oszlop fémtüskével rögzíthetõ.

10 Felhasználási példák Gerendapapucs aljzatkonstrukcióhoz Erõsített sarokelem talpszelemen koszorúhoz való rögzítésére Würth Szereléstechnika Kft Budaörs, Gyár utca 2. Tel.: 23/ H /B /2008 Erõsített sarokelem állványrögzítésre (nagy teher) Sarokösszekötõ nehéz fa válaszfal összekapcsoláshoz Erõsített sarokelem gerenda lekötésre (közép teher) Szélrácspánt szarufák rögzítéséhez. Erõsített sarokelem gerenda födém kapcsolathoz Oszloptartó B

11 Gyûrûsszeg Minõségi tanúsítvánnyal L A nyak alatti erõsített rész a faösszekötõn teljesen kitölti a lyukat, így biztosítja az erõátvitelt. D Méret x L mm kg/cse. Cikkszám Cse./db 4,0 x 40 1, ,0 x 50 1, ,0 x 60 1, ,0 x 75 1, ,0 x 100 2, Würth Szereléstechnika Kft Budaörs, Gyár utca 2. Tel.: 23/ H /B /2008 B

12 Wüfol 90 hálóerõsítésû alátétfólia Cikksz.: elsõ átszellõzõ réteg Szarufák Ellenléc Tetõléc Hõszigetelés Wütop DS 100 párazáró fólia második átszellõzõ réteg Würth hálóerõsítéses tetõfólia Würth Szereléstechnika Kft Budaörs, Gyár utca 2. Tel.: 23/ H /B /2009 Légrés Hõszigetelés Szarufa PE réteg PE hálóerõsítés PE réteg Tetõléc Ellenléc Hálóerõsítésû fólia Megnevezés Egység/szabvány Érték Felületi tömeg g/m 2 /EN N/20cm EN , EN ,-2 Szegkiszakadási szilárdság Hosszanti 150 Kereszt 130 N/5cm EN Szakítószilárdság Hosszanti 220 Kereszt 200 Sd-érték m/en ,5 Tűzállóság EN Standard F/B3 DIN 4102 Special B1 Vízhatlanság cm/ EN min. 13 Páraáteresztő képesség g/m 2.d CSN min.15 Hőállóképesség C/ EN 1109, EN ig UV-ellenálló képesség hónap 4 Fóliaszélesség m/en ISO ,5 Tekercshossz m/en ISO Tekercsfelület m 2 75 Tekercssúly kg 7,5 Csomagolási egység Tekercs/paletta 60 B A Wüfol 90 hálóerõsítésû alátétfólia egy nagy szakítószilárdságú, jó UV ellenálló képességû, tetõfólia. Mikroperforáltságának köszönhetően minimálisan páraáteresztő, de a hõszigetelés nem érintkezhet a fóliával, min. 2 cm légrést kell hagyni köztük. Kitûnõ szakítószilárdság a sûrû hálóerõsítés miatt. Szegkiszakítási szilárdság kiváló a hálóerõsítés szõtt jellege és a fólia anyagminõsége miatt. A megfelelő szellőzés érdekében légnyílásokat kell hagyni a gerincnél és az eresznél. * Ennyi ideig fektethetõ a legkisebb elváltozás nélkül.

13 Wütop 95 Tetőalátétfólia és zsalualátétfólia Cikkszám: WÜRTH Szereléstechnika Kft Budaörs, Gyár u Tel.: (00 36) 23/ Nyomtatva Magyarországon B /H /06 Műszaki adatok Páraáteresztõ réteg: Meggátolja a csapóesõ, por, hó kívülrõl a szerkezetbe kerülését, de akadálytalanul kivezeti a szerkezetbõl az odakerült párát, nedvességet. PP-réteg Páraáteresztő réteg PP-réteg Megnevezés Egység/Szabvány Érték Felületi tömeg g/m 2 /EN Szegkiszakadási szilárdság N/ 20 cm/ EN Hosszanti 70 Kereszt 80 Szakítószilárdság N/ 5 cm/ EN Hosszanti 220 Kereszt 145 Sd-érték m EN 1931 kb. 0,02 Éghetőség EN E Vízhatlanság m /EN 1928:2001 W1 Vízállóság m EN20811 >1,5 Páraáteresztő képesség g/m2/ EN ISO 12572/B 1500 g/m2/ EN ISO 12572/C 760 Hőállóképesség C ig UV-ellenálló képesség * Hét * 8 Fóliaszélesség m 1,5 Tekercshossz m 50 Tekercsfelület m2 75 Tekercssúly kg 7,125 Csomagolási egység Tekercs/paletta 30 Könnyű, világos, páraáteresző alátétfólia közvetlenül a hõszigetelésre vagy zsaluzatra fektethetõ A PP-fátyol védi a membránt a sérüléstõl és megakadályozza a csúszásveszélyt úgy, hogy a fólia gond nélkül fektethetõ Égési tulajdonság: EN E osztály Normál gyúlékonysági osztály, DIN 4102 B2 szabvány szerint A beltérben fektetett 2m SD-értékkel rendelkező párafékező fóliával (pl. Wütop DB2, cikkszám: ) kombinálva DIN4108 szerint abszolút biztonságot nyújt páralecsapodás ellen. Teljes deszkázat esetén: A Wütop 95 tetõalátétfólia alkalmazásával a hõszigetelõ és a fólia között nem szükséges légrést hagyni. A szarufa teljes magassága felhasználható a hõszigetelésre. Palatetõhöz nem alkalmas. Tartozékok Euradop Eurasol Cikkszám: Cikkszám: Tûzõkalapács Kézi tûzõgép Cikkszám: Cikkszám: Fóliakés Cikkszám: B

14 Wütop 85 Páraáteresztő fólia oldalfalra Cikkszám: Würth Szereléstechnika Kft Budaörs, Gyár utca 2. Tel.: 23/ B /2009 Wütop 85 Mûszaki adatok CSAK FÜGGŐLEGES FALAKNÁL ALKALMAZHATÓ! TETŐFÓLIAKÉNT FELHASZNÁLNI TILOS! Megnevezés Egység/szabvány Érték Felületi tömeg g/m 2 /EN N/20cm EN , EN ,-2 Szegkiszakadási szilárdság Hosszanti 50 Kereszt 60 N/5cm EN , EN , -2 Szakítószilárdság Hosszanti 140 Kereszt 11 Sd-érték m/en <0,1 Tűzállóság EN E DIN 4102 B2 Vízhatlanság cm/ EN min. 100 Páraáteresztő képesség g/m2.d EN ISO 12572/B 1500 g/m2.d EN ISO 12572/C 760 Hőállóképesség C/ EN 1109, EN ig UV-ellenálló képesség hónap 4 Fóliaszélesség m/en ISO ,5 Tekercshossz m/en ISO Tekercsfelület m 2 75 Tekercssúly kg 7 Min. rendelési egység Tekercs/paletta 30 (= 2250 m 2 ) * Ennyi ideig fektethetõ a legkisebb elváltozás nélkül. B A Wütop 85 könnyű páraáteresztő fólia mely szélgátlóként alkalmazható függőleges falszerkezeteknél. Az extrém páraáteresztő képességének köszönhetően szellőzteti, és szárazon tartja a falszerkezeteket ellenállva az időjárás hatásainak. A Wütop 85 nem rothad, ellenáll a penésznek és a parazitáknak és megfelel az érvényes egészségügyi előírásoknak. Fektetés: A Wütop 85 függőlegesen a hőszigetelésre fektetendő és kapcsokkal vagy laposfejű szegekkel rögzítendő. Mielőtt a Wütop 85-öt impregnált szarufára vagy ellenlécre rögzítené, bizonyosodjon meg róla, hogy a festék megszáradt! Az átfedések leragasztásához az Euradop ( ) ragasztószalagot ajánljuk, PVC ragasztó nem alkalmas.

15 Wütop 135 Tetõalátétfólia Cikkszám: A Wütop 135 egy magas páraáteresztõ képességû tetõalátétfólia, amely közvetlenül a hõszigetelésre vagy zsaluzásra fektethetõ. Alkalmas egy szellõzõréteggel rendelkezõ melegtetõkhöz. Würth Szereléstechnika Kft Budaörs, Gyár utca 2. Tel.: 23/ H /B /2002 Mûszaki adatok Páraáteresztõ réteg: meggátolja a csapóesõ, por, hó kívülrõl a szerkezetbe kerülését, de problémamentesen kivezeti a szerkezetbõl az odakerült párát, nedvességet. Rétegrend PP-réteg Páraáteresztõ réteg PP-réteg Megnevezés Egység/szabvány Érték Felületi tömeg g/m 2 /EN N/20cm EN , EN ,-2 Szegkiszakadási szilárdság Hosszanti 120 Kereszt 140 N/5cm EN , EN , -2 Szakítószilárdság Hosszanti 290 Kereszt 190 Sd-érték m/en <0,1 Tűzállóság EN E DIN 4102 B2 Vízhatlanság cm/ EN min. 200 Páraáteresztő képesség g/m2.d EN ISO 12572/B 1700 g/m2.d EN ISO 12572/C 860 Hőállóképesség C/ EN 1109, EN ig UV-ellenálló képesség hónap 4 Fóliaszélesség m/en ISO ,5 Tekercshossz m/en ISO Tekercsfelület m 2 75 Tekercssúly kg 11 Csomagolási egység Tekercs/paletta 30 * Ennyi ideig fektethetõ a legkisebb elváltozás nélkül. B Felhasználható tetõalátétfóliaként, deszkázatfóliaként vagy szélgátlóként homlokzati szerkezeteknél. A PP-fátyol védi a membránt a sérüléstõl és megakadályozza a csúszásveszélyt úgy, hogy a fólia gond nélkül fektethetõ. Normál gyúlékonysági osztály, a DIN 4102-B2 szabvány szerint. Kombinálva belsõ terekben használt párazáróval (Cikkszám Nr ) (Sd-érték 2 m) abszolút biztonságot nyújt páralecsapódás ellen. Teljes deszkázat esetén: A Wütop 135 tetõalátétfólia alkalmazásával a hõszigetelõ és a fólia között nem szükséges légrést hagyni. A szarufa teljes magassága felhasználható a hõszigetelésre. Palatetõhöz nem alkalmas. Tartozékok Euradop Eurasol Cikkszám: Cikkszám: Tûzõkalapács Kézi tûzõgép Cikkszám: Cikkszám: Fóliakés Cikkszám:

16 Würth Szereléstechnika Kft Budaörs, Gyár utca 2. Tel.: 23/ H /B /2009 Lerakási útmutató Wütop 95/135 A Wütop 95/135 tetõalátétfóliát alulról kezdve az ereszcsatornával párhuzamosan könnyen húzva, belógás nélkül kell feltenni. A deszkázatra való felhelyezéskor a fóliát alulról kezdve az ereszcsatornával párhuzamosan a deszkázat felett kell gördíteni. A Wütop 135-öt tûzõgéppel, cikkszám: vagy kézi tûzõkészülékkel, cikkszám: az átlapolási tartomány felsõ harmadában a szarufa hátulján kapcsozzuk és legalább 25 mm vastag ellenléccel rögzítjük. Ellenléc nélkül is felrakható, de csak saját felelõsségre. Felhelyezésnél a minimális átlapolási méretet - mely 15 cm - be kell tartani. Ha a tetõ a szabványos lejtési szö-get nem éri el (max. 6 -kal térhet el), akkor a fóliákat 20 cm-rel kell átlapolni és az arra alkalmas ragasztószalaggal egymás alatt ragasztani (Eurasol, cikkszám , ill. Euradop, cikkszám: ). Merõleges átlapolásokat alapvetõen szarufán lehet végezni és az erre alkalmas ragasztószalaggal letömíteni (cikkszám , ill ). Áttöréseknél (kémény, tetõablak, szellõzõnyílás, stb.) a fóliát oldalirányban felvezetni és szorosan lezárni (fóliatáskát képezni). Teljes fadeszkázatú tetõk esetén a Wütop 95/135-öt a tetõgerincre kell feltenni (legkisebb átlapolás 20 cm). Hátsószellõzésû rendszernél, szigetelés nélküli vagy részben szigetelt tetõknél az utolsó fóliának a tetõgerinc elõtt legalább 5 cm-re kell végzõdnie. Ebben az esetben gondoskodni kell arról, hogy a szellõzés biztosított legyen (Lsd. Hõvédelem tetõ-szerkezeteknél c. információs lap, ). Wüfol Reflex 100 Élléctartó (Cikkszám: ) Wütop SD Záróléc Wütop 95/135 Ellenléc B A tetõalátétfólián keletkezett nagyfelületû sérüléseket az eredeti fóliából kivágott résszel és ragasztószalaggal kell kijavítani, míg a kisebb sérülések javítását ragasztószalaggal kell elvégezni. A Wütop 95/135 fólia lefektetése után legkésõbb 8 héttel a tetõ befedését el kell végezni az UV-sugárzás okozta károsodás elkerülése érdekében. Speciális alacsony tetõlejtésszögnél és extrém idõjárási viszonyok esetén (záporesõ, tartós esõzés, stb.) fennáll a veszélye vízátvezetésnek, fõként az ellenléceknél és az átlapolásoknál. Ezért javasolt az átlapolásokat leragasztani, ill. az ellenléceknél tömíteni (pl. Butylszalaggal). A Wütop 95/135 nem ideiglenes tetõ, tehát nem veszi át a tetõburkolat funkcióját. Ezért a fóliát extrém idõjárási viszonyok mellett (záporesõ, stb.) még PE-fóliával is védeni kell. (Felrakás idején!) A tetõalátétfólia rendeltetésszerû használatához a teljes tetõépítményt az ÉMI érvényes elõírásai és irányelvei alapján kell kivitelezni. (Lsd. még "Cseréppel és palával való tetõfedés szabályai" és "Tetõalátétek, tetõburkolatok és fedõfóliák ismertetõje".) Ellenléc Wütop Trio/Quadro Fóliatáska Váltó Tetõléc Hõszigetelés Wüfol Reflex 100

17 Miért jobb a páraáteresztõ fólia (Wütop Trio), mint a Würth hálóerõsítésû alátétfólia? PÁRAÁTTERESZTÕ FÓLIÁK: 1. MELEG TETÕS MEGOLDÁS MIATT A TELJES SZARUFA KERESZTMETSZETET KI LEHET TÖLTENI (PLUSZ 25-30%-OS HÖSZIGETELÉS NÖVELÉS). Würth Szereléstechnika Kft Budaörs, Gyár utca 2. Tel.: 23/ B /H / NEM IGÉNYEL KÜLÖNÖSEBB SZAKMAI TUDÁST A FEKTETÉSE. A VISZONYLAGOSAN MAGASABB ÁRA,- A KEVESEBB SZIGETELÉSI MUNKADÍJJAL, AZ EGYSZERÛBB GYORSABB FÓLIÁZÁSSAL, (AMIT NEM LEHET ELRONTANI) -MEGTÉRÜL. 3. TELJES FELÜLETEN SZELLÕZIK A SZERKEZET, GYORSABBAN TÁVOZIK A PÁRA. 4. A HÕSZIGETELÉS FELETTI KORÁBBI LÉGRÉS, ÁTSZELLÕZTETÉST, HÛTÉST, ENERGIA-VESZTESÉGET IS OKOZOTT, ITT NINCS EZ A HÕELVONÁS A LÉGRÉS HIÁNYA MIATT! B

18 Wüfol Reflex 100 Párazáró fólia Cikkszám: A Wütop Reflex 100 pára- és légzáró fólia, amely minden szigetelt tetőhöz alkalmas. Würth Szereléstechnika Kft Budaörs, Gyár utca 2. Tel.: 23/ H /B / μm PET-fólia, fémbevonattal PE-réteg PE-hálóerõsítés PE-réteg tûzvédelemmel Megnevezés Egység/szabvány Érték Felületi tömeg g/m 2 /EN N/20cm EN , EN ,-2 Szegkiszakadási szilárdság Hosszanti 160 Kereszt 160 N/5cm EN , EN , -2 Szakítószilárdság Hosszanti 260 Kereszt 250 Sd-érték m/en Tűzállóság EN E Fóliaszélesség m/en ISO ,5 Tekercshossz m/en ISO Tekercsfelület m 2 75 Tekercssúly kg 7,5 Csomagolási egység Tekercs/paletta 60 * Ennyi ideig fektethető a legkisebb elváltozás nélkül Szélesség Cikkszám Cse./db mm B Kiválóan véd a nedvesség és pára áthatolás ellen, függetlenül attól, hogy magas vagy lapos tetőn, függőleges falon vagy a mennyezeten használjuk. Véd a hőveszteség ellen a légáramlatok megfékezésével. Megakadályozza a helyiség hőszigetelésének átnedvesedését, és így a szigetelőhatás csökkenését is. A belső felén lévő fémbevonat visszaveri a párát, és ezzel járulékos szigetelőhatást (2 cm hőszigetelés) és nagyobb vízpáraakadályt képez. Nehezen gyullad az EN E szabvány szerint. Tartozékok Euradop Eurasol P Cikkszám: Cikkszám: Eurasol Cikkszám: Fóliakés Wütop SD Cikkszám: Cikkszám: Tûzõkalapács Kézi kapcsozó Cikkszám: Cikkszám: Alu Fixszalag Alumínium kasírozású speciális ragasztószalag. Nehezen gyullad meg és tûzállóságának köszönhetõen a tûz további terjedését is megakadályozza. Nagy rugalmasságú. Hossz 50 m. Felhasználási terület Párazáró tetõszigetelõ-anyagok javítására, átlapolására.

19 Wüfol Reflex 100 Párazáró fólia Cikkszám: Fektetési útmutató A Wüfol Reflex 100-at a hõszigetelés alatt a szarufákhoz kapcsozással rögzítsük (tûzõkalapács cikkszám: vagy kézitûzõgép cikkszám: ) és keresztléccel biztosítsuk. A Wüfol Reflex 100 is fektethetõ merõlegesen és párhuzamosan is a szarufákra aszerint, hogyan hozható létre jobb tömítettség úgy, hogy az átlapolásuk a szarufák fölött történik. Egyéb áttörések és szegezési helyek tömítéséhez ajánlott ragasztószalagok: Euradop: Eurasol: Eurasol P: Alu fixszalag: Nagy áttörések (ablak, kémény) csatlakozásait légtömören le kell zárni. (Wütop SD , VKP szalag ) Hõszigetelés Wütop 95/135 Szarufa Hõszigetelés Wüfol Reflex 100 Keresztlécezés Wüfol Reflex 100 Szorítóléc Belsõburkolat Würth Szereléstechnika Kft Budaörs, Gyár utca 2. Tel.: 23/ H /B /2009 Wütop 95/135 Ellenléc Átlapolás a szarufán Fóliatáska Váltó Tetõléc Hõszigetelés Wüfol Reflex 100 B VKP szalag cikkszám: Falazat Vakolat

20 Ábra 1 Ábra 2 Würth Szereléstechnika Kft Budaörs, Gyár utca 2. Tel.: 23/ H /B /2008 Euradop Kétoldalas ragasztószalag Felhasználási terület Tetõalátétfóliák, párazárók és párafékek egyszerû és tartós ragasztószalagja. Átlapolt ragasztásokhoz. Bel-, és kültéri alkalmazásra. Tulajdonságok UV- és lágyítószerekkel szembeni ellenállóság. Oldószermentes. Klímaszekrényben tesztelt. Diffúzióképes. Ábra B Szélesség Hossz mm m Cikkszám Eurasol Egyoldalas ragasztószalag Felhasználási terület Tetõfóliák, párazárók és párafékek egyszerû és tartós ragasztószalagja. Fóliák átlapolásának és végfelületeinek a ragasztásához. Csatlakozások légmentes ragasztására. Bel-, és kültéri alkalmazásra. Tulajdonságok Ábra 1 Ábra 2 UV- és lágyítószerekkel szembeni ellenállóság. Oldószermentes. Klímaszekrényben tesztelt. Diffúzióképes. Cse./db

21 Tûzõkalapács Würth Szereléstechnika Kft Budaörs, Gyár utca 2. Tel.: 23/ M /H /B /2008 ST 54 Cikksz.: Robosztus profi tûzõkalapács ergonómikus nyéllel 14 mm-es kapocs hosszig. Kitûnõ súlyelosztás. Visszarugó fej. Csúszásmentes, ergonómikus nyél. Nagy tárolókapacitás: 168 kapocs (2 soros). A széles ütõfelület védi a kapocstartót. Vastag anyagok rögzítéséhez mint pl.: szigetelõanyagok, alátétfóliák rögzítése padlóra, plafonra. ST 11 Cikksz.: Profi tûzõkalapács 10 mm-es kapocs hosszig. Maximális ütõerõ. Minimális erõráfordítás. Visszarugó fej. Csúszásmentes nyél. Nagy tárolókapacitás: 168 kapocs (2 soros). Könnyû tisztítás (csak 4 alkatrész) Minden típusú fára kitûnõen rögzíthetõ vele szigetelõanyag, szõnyegpadló, tetõfóliák, párazárók, etikettek stb. B ST 19 Cikksz.: Könnyû profi tûzõkalapács 6 mm-es kapocs hosszig. Egy részbõl épül fel. Kitûnõ súlyelosztás. Visszarugó fej. Csúszásmentes nyél. Tárkapacitás: 156 kapocs. Alkalmazási terület Alkalmazási terület Alkalmazási terület Vékony anyagok rögzítéséhez mint pl.: mûanyagfóliák, dekorációs anyagok, plakátok, etikettek stb.

22 Würth Szereléstechnika Kft Budaörs, Gyár utca 2. Tel.: 23/ M /H /B /2008 Technikai adatok ST 54 Tárolókapacitás Kapocs hossz Kapcsok Súly ST 19 Tárolókapacitás Kapocs hossz Kapcsok Súly ST 11 Tárolókapacitás Kapocs hossz Kapcsok Súly Alkalmazható kapcsok (horganyzott) ST 54 11,00 ST 19 ST 11 11,00 10,50 1,25 0,68 1, kapocs 2 soros 10, 12 és 14 mm Cikksz.: g 156 kapocs 4 és 6 mm Cikksz.: g 168 kapocs 2 soros 6, 8 és 14 mm Cikksz.: g Hossz Cikkszám Cse./db 10 mm mm mm Hossz Cikkszám Cse./db 4 mm mm Hossz Cikkszám Cse./db 6 mm mm mm B Gyûjtõ csomagolás Gyûjtõ csomagolás Gyûjtõ csomagolás
