2 Kompakt Vezérlő rendszer Automatizálás könnyedén Termékáttekintés A 100-as osztály kiemelkedő kommunikációs képességű kompakt vezérlői Kezdő csomag Leírás ILC 130 ETH Belépőszintű modell, terepibusz-opció nélkül ILC 150 ETH A 100-as osztály standard vezérlője ILC 170 ETH 2TX Vezérlő 2 Ethernet porttal és cserélhető memóriával ILC 190 ETH 2TX Vezérlő 2 Ethernet porttal, cserélhető memóriával, beépített lebegőpontos aritmetikai egységgel ILC 150 GSM/GPRS Vezérlő GSM/GPRS modemmel ILC 130 STARTERKIT ILC 130 kezdőcsomag az automatizálásba történő egyszerű belépéshez Oldal Szoftver PC WORX EXPRESS Leírás Programozás az IEC szabvány szerint PROJECT WEBVISIT BASIC WEBVISIT PRO SAFECONF I/O konfigurálás Web vizualizációk Konfigurációs szoftver SafetyBridge modulokhoz SD FLASH 256MB APPLIC A SD kártya licensszel IT és szabályozó funkcióblokkokhoz SD FLASH 256MB PDPI BASIC SD FLASH 256MB PDPI PRO SD kártya licensszel szabályozó funkcióblokkokhoz önoptimalizálással Oldal Hálózati technika kábelen, vezeték nélkül, ipari modemekkel FL SWITCH SFN 5TX FL SWITCH SFN 4TX/FX FL BT EPA AIR SET FL WLAN EPA PSI-MODEM/ETH PSI-MODEM-GSM/ETH FL SWITCH SFN 8TX FL SWITCH SFN 6TX/2FX Leírás Standard switchek Standard switchek optikai csatlakozóval Ethernet kapcsolat átvitele Bluetooth segítségével Ethernet kapcsolat átvitele WLAN segítségével Kapcsolat telefonvezetéken keresztül Kapcsolat mobiltelefonhálózaton keresztül Oldal Lásd az INTERFACE c. katalógust Kezelőpanel érintőképernyővel és beépített böngészővel WP 04T Leírás 4:3 8,9 cm (3,5") méretű kijelző WP 06T :3 14,5 cm (5,7") méretű kijelző WP 07T/WS Széles képernyő 17,8 cm (7,0") méretű kijelző WP09T/WS Széles képernyő 22,9 cm (9,0") méretű kijelző Oldal PHOENIX CONTACT

3 Kompakt Vezérlő rendszer Automatizálás könnyedén Termékáttekintés IP20-as védettségű I/O rendszer a vezérlőszekrénybe történő beépítéshez Inline Moduláris Digitális bemenet 1 csatorna 2 csatorna 4 csatorna 8 csatorna 16 csatorna 32 csatorna IB IL 120 DI 1-PAC IB IL 230 DI 1-PAC IB IL 24 DI 2-PAC IB IL 24 DI 2-NPN-PAC IB IL 24 EDI 2-PAC IB IL 24 DI 4-PAC IB IL 24 DI 4-ME IB IL 24 DI 8-PAC IB IL 24 DI 8/T2-PAC IB IL 24 DI8/HD-PAC IB IL 24 DI 16-PAC IB IL 24 DI 16-NPN-PAC IB IL 24 DI 16-ME IB IL 24 DI 32/HD-PAC IB IL 24 DI 32/HD-NPN-PAC a következő oldaltól: Digitális kimenet Biztonság 1 csatorna 2 csatorna 4 csatorna 8 csatorna 16 csatorna 32 csatorna a EN 954 szabvány szerinti Kat. 4-ig IB IL DO 1 AC-PAC IB IL 24 DO 2-PAC IB IL 24 DO 2-2A-PAC IB IL 24 DO 2-NPN-PAC IB IL 24 EDO 2-PAC IB IL 24 DO 4-PAC IB IL 24 DO 4-ME IB IL DO 4-AC-1A-PAC IB IL 24 DO 8-PAC IB IL 24 DO 8-2A-PAC IB IL 24 DO 8-NPN-PAC IB IL 24 DO8/HD-PAC IB IL 24 DO 16-PAC IB IL 24 DO 16-ME IB IL 24 DO 32/HD-PAC IB IL 24 DO 32/HD-NPN-PAC IB IL 24 LPSDO 8-PAC IB IL 24 PSDI 8-PAC Relés kimeneti modulok (váltóérintkezők) Analóg bemenet Analóg kimenet 1 váltóérintkező 2 váltóérintkező 4 váltóérintkező 2 csatorna 8 csatorna 1 csatorna 4 vagy 8 csatorna IB IL 24/230 DOR1/W-PAC IB IL 24/230 DOR1/W-PC-PAC IB IL 24/48 DOR 2/W-PAC IB IL 24/230 DOR4/W-PAC IB IL 24/230 DOR4/W-PC-PAC IB IL 24/230 DOR4/HC-PAC IB IL AI 2/SF-PAC IB IL AI 2/SF-ME IB IL AI 8/SF-PAC IB IL AI 8/IS-PAC IB IL AO 1/SF-PAC IB IL AO 1/U/SF-PAC IB IL AO 4/8/U/BP-PAC Nyúlásmérő bélyeg Hőmérséklet-érzékelés 2 csatorna 1 csatorna 2 csatorna 4/8 csatorna 4 csatorna 6 csatorna 8 csatorna IB IL SGI 2/F-PAC IB IL SGI 2/P-PAC IB IL 24 TC-PAC IB IL TEMP 2 RTD-PAC IB IL TEMP 2 UTH-PAC IB IL TEMP 4/8 RTD/EF-PAC IB IL TEMP 4 UTH HEI 1 IB IL TEMP 4/8 RTD-PAC DO4-PAC IB IL TEMP 6 RTD HEI 1 DO 6-PAC IB IL TEMP 8 UTH HEI 1 DO8-PAC Kommunikáció Pozícióérzékelés Funkció Motorindító Gyújtószikramentes I/O-k EX alkalmazásokhoz IB IL RS 232-PAC IB IL RS 232-PRO-PAC IB IL RS 485/422-PAC IBS IL 24 RB-T-PAC IB IL 24 IOL 4 DI 12-PAC IB IL IFS-MA-PAC IB IL INC-IN-PAC IB IL SSI-IN-PAC IB IL PWM/2-PAC IB IL CNT-PAC IB IL 400 ELR 1-3A IB IL 400 MLR 1-8A IB IL 400 ELR R-3A IB IL EX-IS PWR IN-PAC IB IL EX-IS DIO 4/NAM- PAC IB IL EX-IS AIO 4/EF-PAC IB IL EX-IS TEMP 4 RTD/TC-PAC IP65/67-es védettségű I/O rendszer terepi installációhoz Fieldline Moduláris Digitális bemenet Digitális kimeneti modulok 8 csatorna 16 csatorna 4/4 csatorna 8/8 csatorna 16/16 csatorna 4 csatorna FLM DI 8 M FLM DI 16 M FLM DIO 4/4 M12-2A Digitális be-/kimenet FLM DIO 8/8 M FLM DIO 16/16 M12/8-DIAG FLM DO 8 M Analóg bemenet Hőmérséklet-érzékelés Vezeték nélküli 4 csatorna 4 csatorna Alapállomás 8/8 csatorna 16 csatorna FLM AI 4 SF M FLM TEMP 4 RTD M FLM BT BS FLM BT DIO 8/8 M FLM BT DI 16 M Digitális bemenet Digitális be-/kimenet Digitális kimeneti modulok 8 csatorna 4(8)/4 csatorna 4 csatorna 8 csatorna FLM DI 8 M FLM DIO 8/4 M FLM DO 4 M8-2A FLM DO 8 M PHOENIX CONTACT 7

4 Vezérlők Termékáttekintés Programozható logikai modul Nanoline NLC-055- NLC-IO- NLC-COM- NLC-OP1- NLC-MOD- NLC-MOD- Leírás Alapegység digitális be- és kimenetekkel I/O bővítőmodulok digitális beés kimenetekkel, relékimenetekkel és analóg bemenetekkel Kommunikációs bővítőmodulok Ethernet és GSM hálózatokhoz Kezelőkészülék nanoline vezérlőkhöz 1. modulhely opcionális moduloknak, Bővítőmodulok soros kommunikációhoz 2. modulhely opcionális moduloknak, Valósidejű óra, memóriamodul Oldal NLC-NAV-01 NLC-START- Leírás Programozószoftver Nanoline vezérlőkhöz Induló készlet a Nanoline vezérlőcsaláddal folyó munka egyszerű megkezdéséhez Oldal Vezérlők 100-as teljesítményosztály ILC 130/150 ILC 170/190 ILC 150 GSM/GPRS ILC 130 STARTERKIT PSK DL Leírás A 100-as teljesítményosztály kompakt vezérlői a kompakt vezérlők kategóriájában a legjobb teljesítményt nyújtják kedvező áron 100-as teljesítményosztályú kompakt vezérlő beépített GSM/GPRS modemmel ILC 130 induló készlet az automatizálásba történő egyszerű belépéshez Phoenix Solution Kit Data Logger rendszercsomagok Oldal as teljesítményosztály 300-as teljesítményosztály ILC 200 UNI-PAC ILC 200 IB-PAC ILC 330/350 ILC 370/390 PROFINET STARTERKIT 3.0 Leírás A 200-as teljesítményosztály képviseli a tökéletes vezérlőhardvert a beépített speciális és a gépgyártásban használt alkalmazásokhoz igazított funkciókkal rendelkező kompakt vezérlők osztályában A 300-as teljesítményosztály kompakt vezérlői a nagy teljesítőképességű hardvernek köszönhetően lényegesen nagyobb teljesítményt biztosítanak Győződjön meg róla Ön is, hogy milyen egyszerű a PROFINET IO hálózatok felépítése és üzembe helyezése Oldal PHOENIX CONTACT

5 Vezérlők Termékáttekintés Vezérlők 400-as teljesítményosztály Szoftver PLC RFC 430/450 ETH-IB RFC 470 S-MAX 400 CE PN S-MAX 41x CE PN PC WORX RT BASIC Leírás A 400-as teljesítményosztály nagy teljesítményű kompakt vezérlői a legnagyobb teljesítménnyel és funkcionalitással rendelkeznek A PC Worx RT szoftver PLC segítségével PC-je vezérlővé változtatható Oldal Steeplechase VLC és Inline vezérlő ILC 150 VLC ILC 350 VLC VLC- -P/USB Leírás A Steeplechase VLC jól méretezhető megoldást kínál alkalmazásai vezérléséhez. Az ILC 150 VLC és ILC 350 VLC beépített VLC Runtime-mal és alaplapra integrált, könnyen kezelhető I/O-kkal rendelkező költséghatékony vezérlők Folyamatábra-programozással és hardverkulccsal ellátott fejlesztői környezet Oldal 61 Hálózati interfészek FL NP PND-4TX IBS PC(I) IBS S7 300/400 Leírás A PROFINET proxyk összekötő kapcsot képeznek a PROFINET és más terepibuszrendszerek között INTERBUS PC master/slave buszvezérlő kártyák INTERBUS master buszvezérlő kártyák Simatic S7-300/400-hoz Oldal PHOENIX CONTACT 9

6 Vezérlők Nanoline alapegység A Nanoline alapegységek képezik egy Nanoline rendszer kiindulópontját. Válasszon ki egy alapegységet, majd illessze hozzá a kívánt bővítő- és kommunikációs modulokat. A következő feszültségellátás áll rendelkezésre: 24 V DC, 24 V AC/DC vagy V AC. Az alapegységen digitális bemenetek, relékimenetek valamint analóg bemenetek és High-Speed számláló került integrálásra. A bővítőmodulokon keresztül további I/O-k hozzáadása lehetséges. Akár 3 modul is csatlakoztatható összesen 42 I/O pont számára. Egy kezelőkészülék választhatóan az alapegységbe integrálható vagy decentralizáltan falra szerelhető. Integrált valósidejű óra (néhány változat alapból tartalmaza). USB, RS-232 vagy RS-485 modulok állnak rendelkezésre a PC-hez történő csatlakozáshoz és a felhasználói program letöltéséhez. RS-232 és RS-485 modulok állnak rendelkezésre a Modbus RTU klienssel történő kommunikációhoz. Egy intuitív programozási nyelv sorrendi folyamatábrákhoz vagy létra diagramokhoz. Az NLC alapegység 4 matematikai funkciót támogat, továbbá 2 High-Speed számlálót és 2 analóg bemenetet tartalmaz. 103,5 Interfészek RS-232 USB Tápellátás Tápfeszültség Tápfeszültség tartomány 80,5 60 PWR nanoline RUN V DC, 6 digitális bemenet és 4 NPN / PNP kimenet NLC D-06I-04QTN-00A 1. modulhely 1. modulhely NLC D-06I-04QTP-00A 24 V DC (Az I/O és a kommunikációs modulok tápfeszültség ellátása) 19 V DC V DC Jellemző áramfelvétel 92 ma Maximális áramfelvétel 250 ma Digitális bemenetek Bemenetek száma 6 A bemenetek leírása EN Typ 1 NPN/PNP Jellemző válaszidő AN 60 µs Digitális kimenetek Kimenetek száma 4 A kimenetek leírása NPN kimenetek PNP kimenetek Maximális kimeneti áram csatornánként 500 ma Maximális kimeneti áram modulonként 2 A Védőkapcsolás Zárlatvédelem, túlterhelés-védelem Szoftverinterfészek Programozó eszköz nanonavigator 1 vagy 2 Valósidejű óra Opcionális modul Pontosság Általános adatok Csatlakozási mód Csavaros csatlakozás Súly 178 g Védettség IP20 Környezeti hõmérséklet (üzemi) -25 C C Nanoline vezérlő, feltétel: nanonavigator 1 vagy 2-6 digitális bemenet, 4 NPN kimenet NLC D-06I-04QTN-00A digitális bemenet, 4 PNP kimenet NLC D-06I-04QTP-00A digitális bemenet, 4 DC relékimenet - 8 digitális bemenet, 4 AC/DC relékimenet - 8 digitális bemenet, 4 AC/DC relékimenet Nanoline vezérlő, analóg bemenetekkel, High-Speed számlálókkal és bővített memóriával. Feltétel: nanonavigator 3-8 digitális bemenet, 2 analóg bemenet, 4 DC relékimenet Tartozékok Programozó szoftver NLC-NAV Fedél, tartalék Kezelőpanel NLC-OP1-COVER Fedőlap, tartalék Opcionális modulhely 1 NLC-MOD-CAP Fedőlap, tartalék Opcionális modulhely 2 NLC-MOD-CAP-PXC PHOENIX CONTACT

7 Vezérlők 24 V DC, 6 / 8 digitális bemenet és 4 relékimenet V AC, 8 digitális bemenet és 4 relékimenet 24 V DC, 8 digitális és 2 analóg bemenet, 4 relékimenet kérvényezett: UL / CUL NLC D-06I-04QRD- 05A NLC X-08I-04QRX-05A 24 V DC (Az I/O és a kommunikációs modulok tápfeszültség ellátása) 1. modulhely 1. modulhely 1. modulhely 1. modulhely 1. modulhely 1. modulhely 24 V AC/DC (Az I/O és a kommunikációs modulok tápfeszültség ellátása) 100 V AC 240 V AC (Az I/O és a kommunikációs modulok tápfeszültség ellátása) 19 V DC V DC 19 V AC/DC V DC 100 V AC V AC 19 V DC V DC (26 V AC) 96 ma 280 ma (24 V AC/DC) 55 ma (@ 230 V AC) 150 ma 250 ma ma EN Typ 1 NPN/PNP EN Typ 1 NPN/PNP EN Typ 1 NPN/PNP AN 60 µs 20 ms 20 ms AN 60 µs 24 V DC (Az I/O és a kommunikációs modulok tápfeszültség ellátása) Relékimenet Relékimenet Relékimenet 5 A 5 A 5 A 20 A 20 A 20 A Zárlatvédelem, túlterhelés-védelem Zárlatvédelem, túlterhelés-védelem Zárlatvédelem, túlterhelés-védelem nanonavigator 1 vagy 2 nanonavigator 1 vagy 2 nanonavigator 3 Opcionális modul Opcionális modul igen (akkuval pufferelt) - ±2 s/nap 25 C esetén ±4 s/nap -20 C C esetén Csavaros csatlakozás Csavaros csatlakozás Csavaros 248 g 248 g 262 g IP20 IP20 IP20-25 C C -25 C C -25 C C NLC D-06I-04QRD-05A NLC X-08I-04QRX-05A NLC A-08I-04QRA-05A NLC D-08I-04QRD-05A Tartozékok Tartozékok Tartozékok NLC-NAV NLC-NAV NLC-NAV NLC-OP1-COVER NLC-OP1-COVER NLC-OP1-COVER NLC-MOD-CAP NLC-MOD-CAP NLC-MOD-CAP NLC-MOD-CAP-PXC NLC-MOD-CAP-PXC NLC-MOD-CAP-PXC További információk a oldalon PHOENIX CONTACT 11

8 Vezérlők Nanoline kezdőcsomag A kezdőcsomag a Nanoline vezérlő üzembe helyezéséhez szükséges összes elemet tartalmazza. Alapegység Kezelőpanel Bemeneti szimulátor (rendelkezésre áll 24 V AC vagy 24 V DC modellként) Kimeneti szimulátor (rendelkezésre áll 24 V AC vagy 24 V DC modellként) USB kábel Nanoline kezdőcsomag Kezdőcsomag, tartalma: - Alapegység 6 digitális bemenettel és 4 digitális NPN-kimenettel Kezelőpanel Soros USB modul és USB kábel Bemeneti és kimeneti szimulátorok Kezdőcsomag, tartalma: Alapegység 6 digitális bemenettel és 4 digitális PNP kimenettel Kezelőpanel Soros USB modul és USB kábel Bemeneti és kimeneti szimulátorok Kezdőcsomag, tartalma: Alapegység 6 digitális bemenettel és 4 relékimenettel Kezelőpanel Soros USB modul és USB kábel Bemeneti és kimeneti szimulátorok Deluxe kezdőcsomag, tartalma: Alapegység 6 digitális bemenettel és 4 digitális PNP kimenettel Kezelőpanel Soros USB modul és USB kábel Bemeneti és kimeneti szimulátorok Digitális PNP bővítőmodul, I/O modul Ethernet modul Step feszültségellátás NLC-START NLC-START NLC-START NLC-START PHOENIX CONTACT

9 nanoline Controller Digitális Nanoline I/O bővítőmodul Vezérléstechnika Vezérlők A digitális I/O bővítőmodul az alapegységet kiegészítve további bemeneteket és kimeneteket biztosít. Különböző modulok különböző konfigurációt tesznek lehetővé. Az alapegység jobb oldalán akár 3 modul csatlakoztatható. A modult a fejlesztőszoftver automatikusan felismeri. Az I/O modulok galvanikusan leválasztottak. A modul ellátása szekunder tápegységről is történhet. 103, / 6 bemenet, 4 PNP / NPN kimenet NLC-IO-06I-04QTP-01A NLC-IO-03I-04QRD-05A Modulelektronika táplálás Tápfeszültség 24 V DC Digitális bemenetek Bemenetek száma max. 6 3 A bemenetek leírása PNP/NPN Digitális kimenetek Kimenetek száma max. 4 Maximális kimeneti áram csatornánként 500 ma 5 A Maximális kimeneti áram modulonként 2 A 20 A Nanoline vezérlő, I/O bővítő modul - 6 digitális bemenet, 4 PNP kimenet NLC-IO-06I-04QTP-01A digitális bemenet, 4 NPN kimenet NLC-IO-06I-04QTN-01A digitális bemenet, 4 DC relé kimenet NLC-IO-03I-04QRD-05A Analóg Nanoline I/O bővítőmodul Az analóg I/O bővítőmodul az alapegységet kiegészítve további analóg bemeneteket biztosít. Különböző modulok különböző konfigurációt tesznek lehetővé. Egy rendszer akár 8-10 analóg bemenettel is rendelkezhet. Konfigurációs lehetőség a 0-10 V DC, ±10 V DC, 4-20 ma és 0-20 ma tartományhoz áll rendelkezésre. Az alapegység jobb oldalán akár 3 modul csatlakoztatható. A modult a fejlesztőszoftver automatikusan felismeri. Az I/O modulok galvanikusan leválasztottak. A modul ellátása szekunder tápegységről történhet. 103, nanoline Controller 4 bemenet Modulelektronika táplálás Tápfeszültség 24 V Analóg bemenetek Csatlakozástechnika 2 vezetékes Bemenetek száma 4 (Differenciál-bemenetek feszültség vagy áram egyenként választható) A bemenet leírása single ended Bemenő feszültségjel 0 V V Bemenő áramjel 0 ma ma Általános adatok Csatlakozási mód Csavaros csatlakozás Környezeti hõmérséklet (üzemi) -25 C C Nanoline vezérlő, I/O bővítő modul 4 analóg bemenet NLC-IO-4AI További információk a oldalon PHOENIX CONTACT 13

10 Vezérlők Nanoline Ethernet kommunikációs bővítőmodul Csatlakozási lehetőség egy Ethernet hálózatra Modbus TCP-szerverként történő használatra. Ez lehetővé teszi az összes I/O pont, regiszter, flag, időzítő, számláló, program és rendszerjelölő decentralizált és a programfüggetlen olvasását és írását. A hozzáférés jelszóval irányítható (csak olvasási, illetve olvasási/írási hozzáférés). Watchdog időzítő felügyeli a kommunikációt és figyelmeztetést vagy hibaüzenetet küld. 103, Ethernet LNK /ACT Module Network 10/100 Mbit/s, Modbus-TCP szerver Megjegyzés: A Nanoline vezérlő konfigurációjához és programozásához szükség van a soros csatlakozómodulok egyikére. Interfész Interfész Csatlakozási mód Átviteli sebesség Átviteli távolság Jelző LED-ek Csatlakozási adatok Megnevezés Csatlakozási mód Ethernet 10/100Base-T RJ45 10/100 Mbps (Autonegotiation) 100 m LNK/ACT; modul; hálózat Bővítőmodul Az alapegység bal oldalán Modulelektronika táplálás Tápfeszültség Jellemző áramfelvétel 24 V DC (Áramellátás az alapegységen keresztül) 110 ma Nanoline vezérlő, kommunikációs modul Ethernet modul Modbus -TCP szerver funkcióhoz NLC-COM-ENET-MB Nanoline kommunikációs bővítőmodul A GSM modul lehetővé teszi a távoli hozzáférést a Nanoline vezérlőhöz SMS üzeneteken keresztül. Lehetővé teszi a hozzáférést olvasásra és írásra regiszterekhez, flag-ekhez, időzítőkhöz, számlálókhoz. Be- és kikapcsolja a kimeneteket. Olvassa a bemeneteket. Rendszerhiba- és figyelmeztető üzeneteket küld. Jelszóvédelem a szelektív hozzáféréshez vagy üzenetküldéséhez a belső címjegyzékben található címzettek számára. 103,5 80,5 GSM Modem Net Status Signal Error Vezeték nélküli interfész Rádiószabvány Frekvenciasáv Az antenna csatlakozási módja Modulelektronika táplálása Tápfeszültség tartomány Általános adatok Rádióengedélyek 43 GSM kommunikáció GSM-SMS 850/900/1800/1900 MHz SMA (anya) 12 V DC V DC (9,6 28,8 V DC) R&TTE, FCC, AT&T, PTCRB GSM kommunikációs bővítőmodul NLC-COM-GSM Tartozékok Multiband antenna UMTS-hez és Quadband-GSM-hez, körsugárzó PSI-GSM/UMTS-QB-ANT GSM-Quadband antenna, körsugárzó jelleggel PSI-GSM-QB-ANT PHOENIX CONTACT

11 12 Nanoline kezelőkészülék Vezérléstechnika Vezérlők A kezelőkészüléken keresztül a felhasználó információkat kap és megadhatja a projekthez szükséges változókat. Hozzáférést biztosít az összes I/O pont, regiszter, flag, időzítő, számláló és program-, valamint rendszerváltozók megtekintéséhez. Adatbeviteli parancsokat tartalmazó üzeneteket jelenít meg a felhasználó számára. A szám (0-9), nyíl (fel, le, balra, jobbra) és a beviteli billentyűk lehetővé teszik a felhasználó számára a saját üzenet bevitelét. Integrálható az alapegységbe vagy decentralizáltan falra szerelhető max. 1 méteres távolságra. A Hot-Swap-képesség (üzem közbeni behelyezés- eltávolítás) lehetővé teszi a szervizeszközként történő biztonsági célú alkalmazást. Változó szövegméretek a saját üzenetek jobb olvashatósága érdekében (4 x 20 vagy 2 x 10, ill. ezek saját kombinációja). Kijelzõ adatai Kijelző OK Kezelőpanel Nanoline vezérlőkhöz Háttérmegvilágítású LCD kijelző, monokróm, 4 sor, soronként 20 karakterrel, 128 x 64 pixel, kijelzőfelület 66 x 34 mm Interfészek Kezelőkészülék RJ45 Átviteli távolság max. 92 cm Modulelektronika táplálás Tápfeszültség (Áramellátás az alapegységen keresztül) Csatlakozási mód RJ-45 Jellemző áramfelvétel 32 ma Maximális áramfelvétel 50 ma Általános adatok Programozó szoftver nanonavigator 1 vagy 2 Szerelési mód Az alapegységben vagy távol telepített szerelőkészlettel Billentyűk 11 Magasság 31,5 mm Szélesség 76 mm Mélység 46 mm Védettség IP67/IP20 Környezeti hõmérséklet (üzemi) 0 C C Környezeti hőmérséklet (tárolás/szállítás) 0 C C Kezelőpanel NLC-OP1-LCD-032-4X Tartozékok Szerelőkészlet, a kezelőpanel távoli helyszínen történő telepítéséhez NLC-OP1-MKT Alapmodul a kezelőpanel távoli helyszínen történő szereléséhez (az nlc-op1-mkt tartalmazza) Tartószerkezet a kezelőpanel távoli helyszínen történő szereléséhez (az nlc-op1-mkt tartalmazza) NLC-OP1-MKT-BASE NLC-OP1-MKT-BRACKET OK COM nanoline 1 2 További információk a oldalon PHOENIX CONTACT 15

12 Vezérlők Soros Nanoline csatolómodulok RS-232 és RS-485 A választható RS-232 és RS-485 modulok Modbus-RTU kliens funkcionalitást biztosítanak. Ez lehetővé teszi az összes I/O pont, regiszter, flag, időzítő, számláló és rendszerjelölő decentralizált és programfüggetlen olvasását és írását. Ennek köszönhetően a Nanoline egyszerű Modbus I/O-blokként használható. A hozzáférés jelszóval irányítható: lehetséges a csak olvasási, illetve az olvasási/írási hozzáférés. Watchdog időzítő felügyeli a kommunikációt és figyelmeztetést vagy hibaüzenetet küld. Az USB modulokkal a felhasználói program a számítógépről/re az alapegységbe/ből le/feltölthető. USB Az USB modulokkal a felhasználói program a számítógépről/re az alapegységbe/ből le/feltölthető. A nanonavigator szoftver mellékletként egy illesztőprogramot tartalmaz az opcionális USB modulok számára. Csatlakozási adatok Megnevezés Opcionális modulhely 1 Csatlakozási mód Telepítése az alapegység 1-es modulhelyén történik Modulelektronika táplálás Tápfeszültség 24 V DC (Áramellátás az alapegységen keresztül) Csatlakozási mód - Jellemző áramfelvétel 10 ma Maximális áramfelvétel 18 ma Általános adatok Környezeti hõmérséklet (üzemi) -25 C C Soros csatlakozómodul, adatátvitelhez Soros kapcsolat adatátvitelhez és program letöltéshez RS-232 interfész, B típusú USB aljzat NLC-MOD-USB RS-232 interfész, RJ11 csatlakozó NLC-MOD-RS RS-485 interfész, RJ11 csatlakozó NLC-MOD-RS PHOENIX CONTACT

13 Nanoline valósidejű óra Vezérléstechnika Vezérlők Opcionálisan az NLC-050 alapegységeken, alapfelszereltségben az NLC-055 alapegységeken. Lehetővé teszi az idő és a dátum összehasonlítását egy projekten belül. Beállítható a kezelőkészülék vagy a nanonavigator segítségével. Támogatja a hónap-nap-év, nap-hónap-év és az év-hónap-nap formátumokat. Valósidejű óra Nanoline vezérlőkhöz Tápellátás Tápfeszültség Jellemző áramfelvétel Maximális áramfelvétel Valósidejű óra Valósidejű óra Pontosság 24 V DC (Áramellátás az alapegységen keresztül) 4 ma 10 ma igen (akkuval pufferelt) 5s/év 25 C esetén 11s/év összesen (25 ºC ºC) 5 éves élettartam Akkumulátor Általános adatok Környezeti hõmérséklet (üzemi) -25 C C Valósidejű óra NLC-MOD-RTC Nanoline memóriamodul Közvetlen kapcsolat nélkül teszi lehetővé a projektek átvitelét egy PC-ről egy vagy több Nanoline vezérlőre. Közvetlen kapcsolat nélkül teszi lehetővé a projektek átvitelét egy vezérlőről egy másik vezérlőre. Lehetővé teszi egy projekt átvitelét egy vezérlőről egy pótvezérlőre. Memóriamodul Nanoline vezérlőkhöz Tápellátás Tápfeszültség - Jellemző áramfelvétel 15 ma Maximális áramfelvétel 20 ma Általános adatok Környezeti hõmérséklet (üzemi) -25 C C Memória modul, adatátvitelhez NLC-MOD-MEM 032K További információk a oldalon PHOENIX CONTACT 17

14 Vezérlők A 100-as osztály kisvezérlői A 100-as osztály kisvezérlői az egyszerű Easy Automation automatizálási rendszer középpontját képezik. A Phoenix Contact vezérlőcsaládjának legkisebb PLC tagjai számos integrált funkcióval rendelkeznek. A következő tulajdonság jellemzik: beépített webszerver a WebVisit-tel történő vizualizáláshoz FTP szerver Flash fájlrendszer számos protokoll támogatása, például http, FTP, SNTP, SNMP, SMTP, SQL, MySQL stb. teljes értékű terepibusz master (4096 I/O pont) ingyenes tervezés és fejlesztés PC Worx Express szoftverrel (IEC ) Interfészek INTERBUS helyi adatbusz (maszter) Ethernet Paraméterezés/kezelés/diagnosztika Kompakt vezérlő - alap eszköz Inline belső vonalon keresztül RJ45 aljzat RS-232-C, 6 pólusú MINI-DIN aljzat (PS/2), Ethernet 10/100 (RJ45) INTERBUS maszter A lehetséges paramétercsatornák száma max. 8 I/O pontok száma max Támogatott egységek száma max. 63 Közvetlen ki-/bemenetek Bemenetek száma 8 Kimenetek száma 4 IEC futtatási rendszer Programozható a következő alatt: PC Worx az IEC szerint Feldolgozási sebesség 1,7 ms (1 K utasítások vegyesen) 90 µs (1 K Bit-utasítások) Programmemória 192 kbyte (16 K utasítás (IL)) Adatmemória 192 kbyte Remanens adatmemória 8 kbyte (NVRAM) Adatblokkok száma (az adatmemóriától függően) Időzítők, számlálók száma (az adatmemóriától függően) Vezérlőtaszkok száma 8 Valósidejű óra van Tápellátás Tápfeszültség 24 V DC Tápfeszültség tartomány 19,2 V DC V DC Jellemző áramfelvétel 210 ma Általános adatok Szélesség 80 mm Magasság 119,8 mm Mélység 71,5 mm Védettség IP20 Környezeti hõmérséklet (üzemi) -25 C C Inline vezérlő, tartozékokkal együtt kompletten (csatlakozó és feliratozó mező) Programozó kábel Parametrizációs memória, cserélhető MB AX OPC SERVER, kommunikációs interfész OPC-képes vizualizáláshoz PC WORX-alapú vezérlőkkel ILC 130 ETH Tartozékok PRG CAB MINI DIN WebVisit, Fejlesztőszoftver webalapú vizualizáláshoz Automatizálási szoftverek AX OPC SERVER WEBVISIT... (lásd szoftverek) PC WORX... (lásd a szoftvert) 18 PHOENIX CONTACT

15 Vezérlők Kompakt vezérlő terepibusz támogatással Ex: Kompakt vezérlő két Ethernet porttal és SD-kártya slottal kérvényezett: LR / BV Nagy teljesítményű kompakt vezérlő integrált lebegőpontos aritmetikával Inline belső vonalon keresztül Inline belső vonalon keresztül Inline belső vonalon keresztül RJ45 aljzat RJ45 aljzat RJ45 aljzat RS-232-C, 6 pólusú MINI-DIN aljzat (PS/2), Ethernet 10/100 (RJ45) RS-232-C, 6 pólusú MINI-DIN aljzat (PS/2), Ethernet 10/100 (RJ45) RS-232-C, 6 pólusú MINI-DIN aljzat (PS/2), Ethernet 10/100 (RJ45) max. 16 max. 24 max. 24 max max max max. 128 max. 128 max PC Worx az IEC szerint PC Worx az IEC szerint PC Worx az IEC szerint 1,5 ms (1 K utasítások vegyesen) 90 µs (1 K Bit-utasítások) 1,5 ms (1 K utasítások vegyesen) 90 µs (1 K Bit-utasítások) 1,3 ms (1 K utasítások vegyesen) 90 µs (1 K Bit-utasítások) 256 kbyte (21 K utasítás (IL)) 512 kbyte (43 K utasítás (IL)) 1 MByte (86 K utasítás (IL)) 256 kbyte 512 kbyte 1 MByte 8 kbyte (NVRAM) 48 kbyte (NVRAM) 48 kbyte (NVRAM) (az adatmemóriától függően) (az adatmemóriától függően) (az adatmemóriától függően) (az adatmemóriától függően) (az adatmemóriától függően) (az adatmemóriától függően) van van van 24 V DC 24 V DC 24 V DC 19,2 V DC V DC 19,2 V DC V DC 19,2 V DC V DC 210 ma 210 ma 210 ma 80 mm 80 mm 80 mm 119,8 mm 119,8 mm 119,8 mm 71,5 mm 71,5 mm 71,5 mm IP20 IP20 IP20-25 C C -25 C C -25 C C ILC 150 ETH ILC 170 ETH 2TX ILC 190 ETH 2TX Tartozékok Tartozékok Tartozékok PRG CAB MINI DIN PRG CAB MINI DIN PRG CAB MINI DIN SD FLASH 256MB SD FLASH 256MB AX OPC SERVER AX OPC SERVER AX OPC SERVER WEBVISIT... (lásd szoftverek) WEBVISIT... (lásd szoftverek) WEBVISIT... (lásd szoftverek) PC WORX... (lásd a szoftvert) PC WORX... (lásd a szoftvert) PC WORX... (lásd a szoftvert) További információk a oldalon PHOENIX CONTACT 19

16 Vezérlők A 100-as osztály kompakt vezérlője integrált modemmel Az ILC 150 GSM/GPRS kompakt vezérlő a 100-as teljesítményosztály tulajdonságain felül integrált rádiós modemet is kínál. A kiegészítő kommunikációs lehetőségek ideális PLC-vé teszik a kompakt vezérlőt a távelérési és távkarbantartási alkalmazásokhoz. Az Inline termékcsalád I/O moduljaival való bővítési lehetőségnek köszönhetően ezek a vezérlők rendkívül rugalmasan alkalmazhatók. A kompakt PLC különleges tulajdonságai a Phoenix Contact vezérlőkínálatából: integrált Ethernet interfész integrált GSM/GPRS modem beépített webszerver a WebVisit-tel történő vizualizáláshoz FTP szerver Flash fájlrendszer számos protokoll támogatása, például http, FTP, SNTP, SNMP, SMTP, SQL, MySQL stb. teljes értékű terepibusz master (4096 I/O pont) ingyenes tervezés PC Worx Express szoftverrel (IEC ) Kompakt vezérlő integrált GSM/GPRS modemmel Interfészek INTERBUS helyi adatbusz (maszter) Inline belső vonalon keresztül Ethernet RJ45 aljzat Paraméterezés/kezelés/diagnosztika Ethernet 10/100 (RJ45) INTERBUS maszter A lehetséges paramétercsatornák száma max. 16 I/O pontok száma max Támogatott egységek száma max. 128 Közvetlen ki-/bemenetek Bemenetek száma 16 Kimenetek száma 4 IEC futtatási rendszer Programozható a következő alatt: PC Worx az IEC szerint Feldolgozási sebesség 1,5 ms (1 K utasítások vegyesen) 90 µs (1 K Bit-utasítások) Programmemória 512 kbyte (43 K utasítás (IL)) Adatmemória 512 kbyte Remanens adatmemória 48 kbyte (NVRAM) Adatblokkok száma (az adatmemóriától függően) Időzítők, számlálók száma (az adatmemóriától függően) Vezérlőtaszkok száma 8 Valósidejű óra van Tápellátás Tápfeszültség 24 V DC Tápfeszültség tartomány 19,2 V DC V DC Jellemző áramfelvétel 210 ma Általános adatok Szélesség 85 mm Magasság 119,8 mm Mélység 71,5 mm Védettség IP20 Környezeti hõmérséklet (üzemi) -25 C C Inline vezérlő, tartozékokkal együtt kompletten (csatlakozó és feliratozó mező) Programozó kábel AX OPC SERVER, kommunikációs interfész OPC-képes vizualizáláshoz PC WORX-alapú vezérlőkkel ILC 150 GSM/GPRS Tartozékok PRG CAB MINI DIN WebVisit, Fejlesztőszoftver webalapú vizualizáláshoz Automatizálási szoftverek AX OPC SERVER WEBVISIT... (lásd szoftverek) PC WORX... (lásd a szoftvert) 20 PHOENIX CONTACT

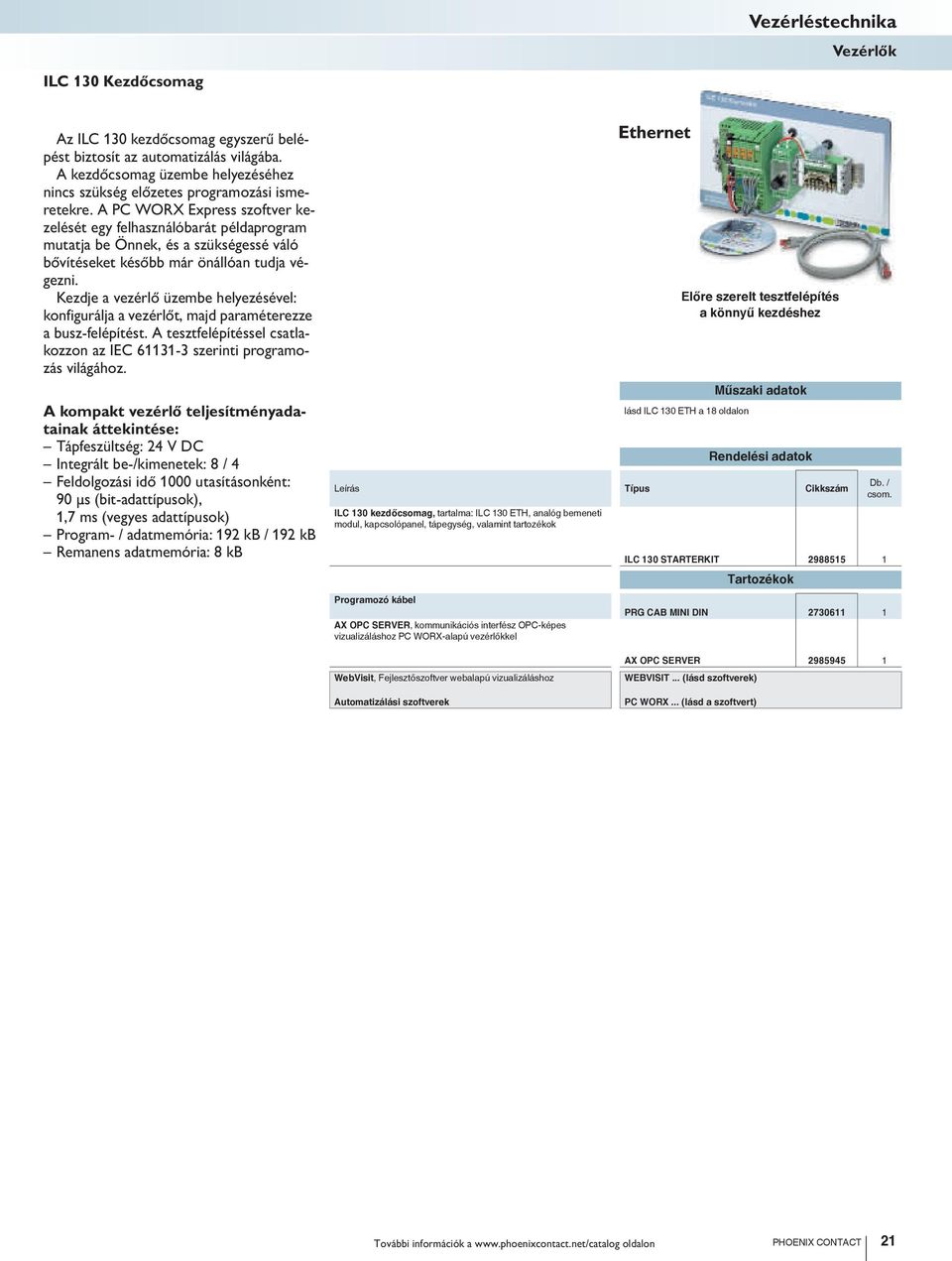

17 ILC 130 Kezdőcsomag Vezérléstechnika Vezérlők Az ILC 130 kezdőcsomag egyszerű belépést biztosít az automatizálás világába. A kezdőcsomag üzembe helyezéséhez nincs szükség előzetes programozási ismeretekre. A PC WORX Express szoftver kezelését egy felhasználóbarát példaprogram mutatja be Önnek, és a szükségessé váló bővítéseket később már önállóan tudja végezni. Kezdje a vezérlő üzembe helyezésével: konfigurálja a vezérlőt, majd paraméterezze a busz-felépítést. A tesztfelépítéssel csatlakozzon az IEC szerinti programozás világához. A kompakt vezérlő teljesítményadatainak áttekintése: Tápfeszültség: 24 V DC Integrált be-/kimenetek: 8 / 4 Feldolgozási idő 1000 utasításonként: 90 μs (bit-adattípusok), 1,7 ms (vegyes adattípusok) Program- / adatmemória: 192 kb / 192 kb Remanens adatmemória: 8 kb lásd ILC 130 ETH a 18 oldalon ILC 130 kezdőcsomag, tartalma: ILC 130 ETH, analóg bemeneti modul, kapcsolópanel, tápegység, valamint tartozékok Programozó kábel AX OPC SERVER, kommunikációs interfész OPC-képes vizualizáláshoz PC WORX-alapú vezérlőkkel Előre szerelt tesztfelépítés a könnyű kezdéshez ILC 130 STARTERKIT Tartozékok PRG CAB MINI DIN WebVisit, Fejlesztőszoftver webalapú vizualizáláshoz Automatizálási szoftverek AX OPC SERVER WEBVISIT... (lásd szoftverek) PC WORX... (lásd a szoftvert) További információk a oldalon PHOENIX CONTACT 21

18 Vezérlők Phoenix Solution Kit Data Logger BASIC A PSK DL BASIC típusú adatgyűjtő készlet csomagként kerül kiszállításra. A paraméterezés és az üzembe helyezés webböngésző segítségével történik a PC-n. Nincs szükség programozási ismeretekre. A PSK DL BASIC adatlogger digitális bemeneteken keresztül méri a folyamat állapotváltozásait, és elküldi ezeket az információkat üzenetként, vagy SMS-ként egy szabadon beállítható telefonszámra. A digitális kimenetek egyetlen SMS küldésével a PSK DL BASIC adatgyűjtőre állíthatók. Paraméterezhető adatgyűjtő készlet A PSK DL BASIC adatgyűjtő-készlet fő tulajdonságai: üzembe helyezés programozási ismeretek nélkül beépített webszerver integrált GSM modem lásd ILC 150 GSM/GPRS a(z) 20. oldalon Paraméterezhető adatgyűjtő készlet Ethernet interfésszel és GSM-modemmel, 8 digitális kimenettel és 16 digitális bemenettel, tápegységgel, valamint tartozékokkal és patchkábellel PSK DL BASIC PHOENIX CONTACT

19 Phoenix Solution Kit Data Logger FLEX A PSK DL FLEX típusú adatgyűjtő-készlet a PSK DL BASIC alapcsomag bővített változata. A vezérlőre az Inline I/O rendszer legfeljebb 3 digitális bemeneti modulja és legfeljebb 4 analóg bemeneti modulja sorolható. Az egymáshoz sorolt modulokat a rendszer automatikusan felismeri, majd a vezérlő üzembe helyezi. A PSK DL FLEX paraméterezése lehetővé teszi a különböző kommunikációs csatornák kiválasztását. A PSK DL FLEX eszközzel digitális és analóg állapotinformációk küldhetők SMS-ként, -ként vagy a mobilhálózaton keresztül. A PSK DL FLEX emellett az információkat közvetlenül a rendelkezésre bocsátott SQL adatbázisba írja. A PSK DL FLEX adatgyűjtő-készlet fő tulajdonságai: üzembe helyezés programozási ismeretek nélkül közvetlen SQL kommunikáció az SQL adatbázissal Ethernet Interface (10/100 MBit/s) beépített FTP- és webszerver integrált GSM/GPRS modem rugalmasan bővíthető lásd ILC 150 GSM/GPRS a(z) 20. oldalon Bővíthető, paraméterezhető adatgyűjtő készlet Ethernet interfésszel és GSM-/GPRS modemmel, tápegységgel, 8 digitális kimenettel, 24 digitális bemenenttel és 8 analóg bemenettel, valamint tartozékokkal és patchkábellel Vezérléstechnika Vezérlők Bővíthető, paraméterezhető adatgyűjtő készlet PSK DL FLEX További információk a oldalon PHOENIX CONTACT 23

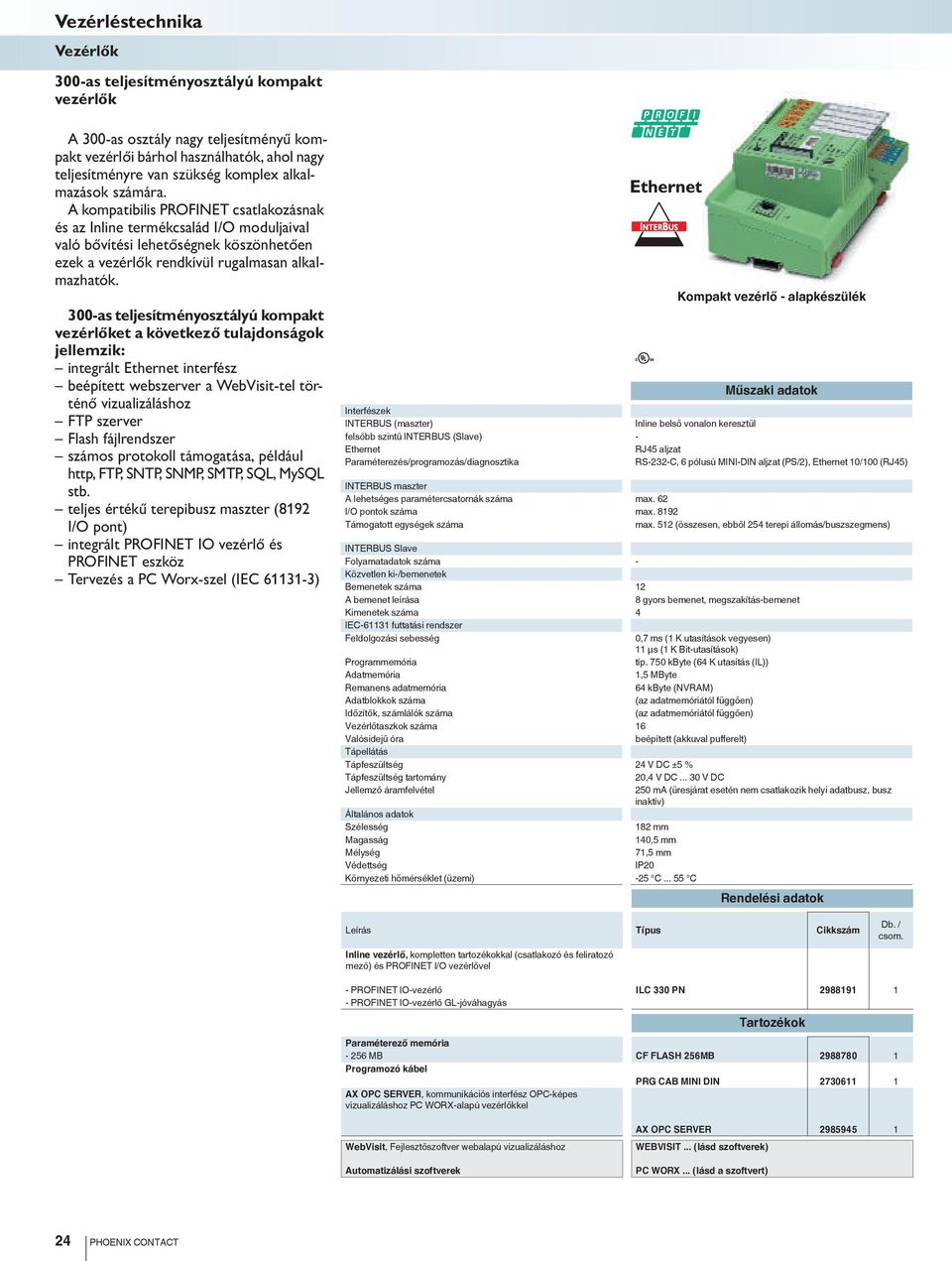

20 Vezérlők 300-as teljesítményosztályú kompakt vezérlők A 300-as osztály nagy teljesítményű kompakt vezérlői bárhol használhatók, ahol nagy teljesítményre van szükség komplex alkalmazások számára. A kompatibilis PROFINET csatlakozásnak és az Inline termékcsalád I/O moduljaival való bővítési lehetőségnek köszönhetően ezek a vezérlők rendkívül rugalmasan alkalmazhatók. 300-as teljesítményosztályú kompakt vezérlőket a következő tulajdonságok jellemzik: integrált Ethernet interfész beépített webszerver a WebVisit-tel történő vizualizáláshoz FTP szerver Flash fájlrendszer számos protokoll támogatása, például http, FTP, SNTP, SNMP, SMTP, SQL, MySQL stb. teljes értékű terepibusz maszter (8192 I/O pont) integrált PROFINET IO vezérlő és PROFINET eszköz Tervezés a PC Worx-szel (IEC ) Kompakt vezérlő - alapkészülék Interfészek INTERBUS (maszter) Inline belső vonalon keresztül felsőbb szintű INTERBUS (Slave) - Ethernet RJ45 aljzat Paraméterezés/programozás/diagnosztika RS-232-C, 6 pólusú MINI-DIN aljzat (PS/2), Ethernet 10/100 (RJ45) INTERBUS maszter A lehetséges paramétercsatornák száma max. 62 I/O pontok száma max Támogatott egységek száma max. 512 (összesen, ebből 254 terepi állomás/buszszegmens) INTERBUS Slave Folyamatadatok száma - Közvetlen ki-/bemenetek Bemenetek száma 12 A bemenet leírása 8 gyors bemenet, megszakítás-bemenet Kimenetek száma 4 IEC futtatási rendszer Feldolgozási sebesség 0,7 ms (1 K utasítások vegyesen) 11 µs (1 K Bit-utasítások) Programmemória típ. 750 kbyte (64 K utasítás (IL)) Adatmemória 1,5 MByte Remanens adatmemória 64 kbyte (NVRAM) Adatblokkok száma (az adatmemóriától függően) Időzítők, számlálók száma (az adatmemóriától függően) Vezérlőtaszkok száma 16 Valósidejű óra beépített (akkuval pufferelt) Tápellátás Tápfeszültség 24 V DC ±5 % Tápfeszültség tartomány 20,4 V DC V DC Jellemző áramfelvétel 250 ma (üresjárat esetén nem csatlakozik helyi adatbusz, busz inaktív) Általános adatok Szélesség 182 mm Magasság 140,5 mm Mélység 71,5 mm Védettség IP20 Környezeti hõmérséklet (üzemi) -25 C C Inline vezérlő, kompletten tartozékokkal (csatlakozó és feliratozó mező) és PROFINET I/O vezérlővel - PROFINET IO-vezérlő ILC 330 PN PROFINET IO-vezérlő GL-jóváhagyás Tartozékok Paraméterező memória MB CF FLASH 256MB Programozó kábel PRG CAB MINI DIN AX OPC SERVER, kommunikációs interfész OPC-képes vizualizáláshoz PC WORX-alapú vezérlőkkel WebVisit, Fejlesztőszoftver webalapú vizualizáláshoz Automatizálási szoftverek AX OPC SERVER WEBVISIT... (lásd szoftverek) PC WORX... (lásd a szoftvert) 24 PHOENIX CONTACT

21 Vezérlők Kompakt vezérlő megnövelt memóriakapacitással Kompakt vezérlő INTERBUS slave interfésszel A legnagyobb teljesítményű kompakt vezérlő INTERBUS slave interfésszel Ex: Inline belső vonalon keresztül Inline belső vonalon keresztül Inline belső vonalon keresztül - D-SUB-9 aljzat/d-sub-9 dugasz D-SUB-9 aljzat/d-sub-9 dugasz RJ45 aljzat RJ45 aljzat RJ45 aljzat RS-232-C, 6 pólusú MINI-DIN aljzat (PS/2), Ethernet 10/100 (RJ45) RS-232-C, 6 pólusú MINI-DIN aljzat (PS/2), Ethernet 10/100 (RJ45) RS-232-C, 6 pólusú MINI-DIN aljzat (PS/2), Ethernet 10/100 (RJ45) max. 62 max. 62 max. 62 max max max max. 512 (összesen, ebből 254 terepi állomás/buszszegmens) max. 512 (összesen, ebből 254 terepi állomás/buszszegmens) max. 512 (összesen, ebből 254 terepi állomás/buszszegmens) szó (konfigurálható) szó (konfigurálható) gyors bemenet, megszakítás-bemenet 8 gyors bemenet, megszakítás-bemenet 8 gyors bemenet, megszakítás-bemenet ,5 ms (1 K utasítások vegyesen) 9 µs (1 K Bit-utasítások) 0,3 ms (1 K utasítások vegyesen) 7 µs (1 K Bit-utasítások) 0,2 ms (1 K utasítások vegyesen) 6 µs (1 K Bit-utasítások) típ. 1 MByte (85 K utasítás (IL)) típ. 2 MByte (170 K utasítás (IL)) típ. 2 MByte (170 K utasítás (IL)) 2 MByte 4 MByte 4 MByte 64 kbyte (NVRAM) 96 kbyte (NVRAM) 96 kbyte (NVRAM) (az adatmemóriától függően) (az adatmemóriától függően) (az adatmemóriától függően) (az adatmemóriától függően) (az adatmemóriától függően) (az adatmemóriától függően) beépített (akkuval pufferelt) beépített (akkuval pufferelt) beépített (akkuval pufferelt) 24 V DC ±5 % 24 V DC ±5 % 24 V DC ±5 % 20,4 V DC V DC 20,4 V DC V DC 20,4 V DC V DC 250 ma (üresjárat esetén nem csatlakozik helyi adatbusz, busz inaktív) 250 ma (üresjárat esetén nem csatlakozik helyi adatbusz, busz inaktív) 250 ma (üresjárat esetén nem csatlakozik helyi adatbusz, busz inaktív) 182 mm 182 mm 182 mm 140,5 mm 140,5 mm 140,5 mm 71,5 mm 71,5 mm 71,5 mm IP20 IP20 IP20-25 C C -25 C C -25 C C ILC 350 PN ILC 370 PN 2TX-IB ILC 390 PN 2TX-IB ILC 370 PN 2TX-IB/M Tartozékok Tartozékok Tartozékok CF FLASH 256MB CF FLASH 256MB CF FLASH 256MB PRG CAB MINI DIN PRG CAB MINI DIN PRG CAB MINI DIN AX OPC SERVER AX OPC SERVER AX OPC SERVER WEBVISIT... (lásd szoftverek) WEBVISIT... (lásd szoftverek) WEBVISIT... (lásd szoftverek) PC WORX... (lásd a szoftvert) PC WORX... (lásd a szoftvert) PC WORX... (lásd a szoftvert) További információk a oldalon PHOENIX CONTACT 25

22 Vezérlők PROFINET kezdőcsomag Nagyteljesítményű komplett rendszerünk segítségével győződjön meg róla, hogy termékeink segítségével mennyire egyszerű a PROFINET IO-hálózatok felépítése és üzembe helyezése. A belépés megkönnyítéséhez egy előre konfigurált, az aktuális PC Worx verzión alapuló projektet bocsátunk rendelkezésére. A vezérlő teljesítményadatainak áttekintése: Tápfeszültség: 24 V DC Integrált be-/kimenetek: 12 / 4 Feldolgozási idő 1000 utasításonként: 0,5 ms Program- és adatmemória: 1MB / 2MB Remanens adatmemória: 64 kb PROFINET kezdő csomag lásd ILC 350 PN a(z) 25. oldalon PROFINET Starterkit 3.0, tartalma: PROFINET IO vezérlő, buszmodulok, I/O modulok, menedzselhető switch, tápegység, valamint tartozékok és kábelek egy PROFINET-tesztalkalmazás felépítéséhez. A csomag továbbá egy példaprojektet és egy PC Worx 6-licenszkulcsot tartalmaz. AX OPC SERVER, kommunikációs interfész OPC-képes vizualizáláshoz PC WORX-alapú vezérlőkkel WebVisit, Fejlesztőszoftver webalapú vizualizáláshoz Automatizálási szoftverek PROFINET STARTERKIT Tartozékok AX OPC SERVER WEBVISIT... (lásd szoftverek) PC WORX... (lásd a szoftvert) 26 PHOENIX CONTACT

23 400-as teljesítményosztályú kompakt vezérlők RFC típus A 400-as osztály RFC típusú, nagy teljesítményű kompakt vezérlői bárhol alkalmazhatók, ahol a komplex alkalmazások a lehető legnagyobb teljesítményt igénylik. Minden RFC vezérlő optimálisan integrált a PROFINET rendszerben. A vezérlő- és terepi buszrendszer állapotüzenetei a diagnosztikás állapotkijelzőn kerülnek megjelenítésre. A kompakt vezérlő nagy teljesítményéből kifolyólag átfogó automatizálási feladatok oldhatók meg a legnagyobb sebesség mellett. Az RFC kompakt vezérlőket a következő tulajdonságok jellemzik: integrált Ethernet interfész beépített webszerver a WebVisit-tel történő vizualizáláshoz FTP szerver Flash fájlrendszer számos protokoll támogatása, például http, FTP, SNTP, SNMP, SMTP, SQL, MySQL stb. teljes értékű terepibusz maszter (8192 I/O pont) integrált PROFINET IO vezérlő és PROFINET eszköz Tervezés a PC Worx-szel (IEC ) Interfészek INTERBUS (maszter) Ethernet Paraméterezés/kezelés/diagnosztika D-SUB-9 csatlakozó aljzat 3xRJ45 aljzat RS-232-C, D-SUB dugasz, Ethernet 10/100 (RJ45), 2x USB INTERBUS maszter A lehetséges paramétercsatornák száma max. 126 I/O pontok száma max Támogatott egységek száma 512 (ebből 254 terepi állomás/buszszegmens) Közvetlen ki-/bemenetek Csatlakozási mód 14-pólusú FLK-tüskesáv Bemenetek száma 5 Kimenetek száma 3 IEC futtatási rendszer Feldolgozási sebesség 0,005 ms (1 K utasítások vegyesen) 1 µs (1 K Bit-utasítások) Programmemória típ. 8 MByte (680 K utasítás (IL)) Adatmemória 16 MByte Remanens adatmemória 240 kbyte (NVRAM) Adatblokkok száma (az adatmemóriától függően) Időzítők, számlálók száma (az adatmemóriától függően) Vezérlőtaszkok száma 16 Valósidejű óra beépített (akkuval pufferelt) Tápellátás Tápfeszültség 24 V DC Tápfeszültség tartomány 19,2 V DC V DC (hullámossággal együtt) Vezérléstechnika 400-as osztályú kompakt vezérlő Vezérlők Jellemző áramfelvétel Általános adatok Szélesség Magasság Mélység Védettség Környezeti hõmérséklet (üzemi) 1 A 124 mm 185 mm 190 mm IP20 0 C C (45 C -tól csak ventilátor modullal) Remote Field Controller 3 x 10/100-as Ethernettel, INTERBUS maszterrel és PROFINET IO vezérlővel - 3 x 10/100 Ethernet, PROFINET IO vezérlő RFC 470 PN 3TX Biztonsági vezérlő RFC 470S PN 3TX Tartozékok Paraméterező memória MB CF FLASH 256MB Programozó kábel, a vezérlőkártyának a PC-re (RS-232-C) történő csatlakoztatásához, hossza 3 m IBS PRG CAB RS-232 nullmodem-adapter - 9-pólusú aljzat 9-pólusú csatlakozón PSM-AD-D9-NULLMODEM Ventilátor modul RFC-hez RFC DUAL-FAN AX OPC SERVER, kommunikációs interfész OPC-képes vizualizáláshoz PC WORX-alapú vezérlőkkel WebVisit, Fejlesztőszoftver webalapú vizualizáláshoz AX OPC SERVER WEBVISIT... (lásd szoftverek) Automatizálási szoftverek További információk a oldalon PC WORX... (lásd a szoftvert) PHOENIX CONTACT 27

24 Vezérlők 400-as teljesítményosztályú kompakt vezérlők S-MAX típus A 400-as osztály S-MAX típusú, nagy teljesítményű kompakt vezérlői bárhol használhatók, ahol nagy teljesítményre van szükség komplex alkalmazások számára. Minden S-MAX vezérlő optimálisan integrált a PROFINET rendszerben. A kompakt vezérlő nagy teljesítményének köszönhetően átfogó automatizálási feladatok dolgozhatók fel nagy sebesség mellett. Az S-MAX típusú kompakt vezérlőket a következő tulajdonságok jellemzik: integrált Ethernet interfész beépített webszerver a WebVisit-tel történő vizualizáláshoz FTP szerver Flash fájlrendszer számos protokoll támogatása, például http, FTP, SNTP, SNMP, SMTP, SQL, MySQL stb. teljes értékű terepibusz maszter (8192 I/O pont) integrált PROFINET IO vezérlő és PROFINET eszköz Tervezés a PC Worx-szel (IEC ) S-MAX 400 CE PN S-MAX 400 CE PN II Számítógép adatai Operációs rendszerek Windows CE 5.0 Processzor Celeron M 800 MHz Pentium M 1,4 GHz Belső memória 512 MB (DDR RAM) Compact-Flash 256 MB Interfészek COM 1 (RS 232, MINI DIN), 3xUSB 2.0 Videokártya Integrált videokártya (AGP) Monitorkimenet Hálózat 1x Ethernet (10/100/1000 MBit), RJ45, 2x Ethernet (10/100 MBit) Állapotjelzés PLC kapcsoló IEC futtatási rendszer Feldolgozási sebesség Nagy teljesítményű kompakt vezérlő két teljesítményszint fokozatban LED-ek (PLC-állapot: PLC, PC-állapot: SYS, terepibusz diagnosztika) 0,007 ms (1 K utasítások vegyesen) 2 µs (1 K Bit-utasítások) RUN-/STOP-/RESET kapcsoló 0,005 ms (1 K utasítások vegyesen) 1 µs (1 K Bit-utasítások) Programmemória 8 MByte (680 K utasítás (IL)) Adatmemória 16 MByte Remanens adatmemória 120 kbyte (NVRAM) Adatblokkok száma (az adatmemóriától függően) Időzítők, számlálók száma (az adatmemóriától függően) Vezérlőtaszkok száma 16 Közvetlen ki-/bemenetek Bemenetek száma 12 Kimenetek száma 4 Tápellátás Tápfeszültség 24 V DC Tápfeszültség tartomány 19 V DC V DC (hullámossággal együtt) Maximális áramfelvétel 2 A Általános adatok Szélesség 72 mm Magasság 240 mm Mélység 178 mm Védettség IP20 Környezeti hõmérséklet (üzemi) 0 C C Szerelési mód Panel-PC kapcsolószekrénybe (szerelőlapra) történő beépítéshez Rezgésállóság (üzem) DIN EN Ütésállóság DIN EN S-MAX, vezérlés INTERBUS maszterrel és PROFINET IO vezérlővel - Celeron M 800-MHz-es processzor S-MAX 400 CE PN Pentium M 1,4-GHz-es processzor S-MAX 400 CE PN II WebVisit, Fejlesztőszoftver webalapú vizualizáláshoz WEBVISIT... (lásd szoftverek) Tartozékok Visu+, SCADA vizualizálás Automatizálási szoftverek VISU (lásd a szoftvert) PC WORX... (lásd a szoftvert) 28 PHOENIX CONTACT

25 S-MAX típusú kompakt vezérlők - integrált mozgásvezérlés funkciók A 400-as osztály S-MAX típusú, nagy teljesítményű kompakt vezérlői bárhol alkalmazhatók, ahol a komplex alkalmazások nagy teljesítményt igényelnek, és integrált mozgásfunkciókra van szükség. Ez az S-MAX vezérlő optimálisan integrált a PROFINET és a SERCOS II rendszerben. A kompakt vezérlő nagy teljesítményének köszönhetően átfogó mozgásvezérlő alkalmazások realizálhatók a PLCopen szabványnak megfelelő funkcióblokkokkal. Az S-MAX típusú kompakt vezérlőket a következő tulajdonságok jellemzik: integrált Ethernet interfész beépített webszerver a WebVisit-tel történő vizualizáláshoz FTP szerver Flash fájlrendszer számos protokoll támogatása, például http, FTP, SNTP, SNMP, SMTP, SQL, MySQL stb. teljes értékű terepibusz maszter (8192 I/O pont) integrált PROFINET IO vezérlő és PROFINET eszköz integrált SERCOS II master Mozgásvezérlő futattói-rendszer a PLCopen szabvány (1. és 2. rész) szerint Tervezés a PC Worx-szel (IEC ) Vezérlési adatok Hálózat Terepi buszmaster Modulelektronika táplálás Tápfeszültség Tápfeszültség tartomány Maximális áramfelvétel Alapfunkció Ethernet- és IT-kompatibilitás Változók hozzáférése http - Hypertext Transfer Protocol TCP/IP (Transmission Control Protocol/Internet Protocol) adatátviteli protokoll FTP - File Transfer Protocol SNTP - Simple Network Time Protocol SQL - Structured Query Language 1x Ethernet (10/100/1000 MBit), RJ45, 2x Ethernet (10/100 MBit) INTERBUS-Maszter 24 V DC 19 V DC V DC (hullámossággal együtt) 2 A PLC integrált mozgásvezérlés funkcióval Vezérléstechnika Vezérlők Nagy teljesítményű kompakt vezérlő integrált mozgásvezérlés funkciókkal speciális OPC szerverrel (AX-OPC szerver) Integrált webszerver, a fájlrendszerben letárolt (pl. WebVisit-tel készített) weboldalak meghívhatók a hálózaton keresztül TCP/IP (és UDP) kommunikáció integrált funkcióblokkokon (IP-Connect, IP-Send, stb.) keresztül PC-ről PLC-re, vagy PLC-ről PLC-re beépített FTP szerveren keresztül (Óra szinkronizálás) SNTP-n keresztül időszerverrel szinkronizálható (Adatbázis hozzáférés) a díjköteles funkcióblokk-könyvtár hozzáférést biztosít MS-SQL és mysql adatbázisokhoz (hálózati menedzsment) SNMP szolgáltatásokkal SNMP - Simple Network Management Protocol SERCOS interfész Interfész SERCOS II Csatlakozási mód FSMA-csatlakozó Átviteli sebesség max. 16 MBaud (Sercos-szal) IEC futtatási rendszer Feldolgozási sebesség 0,007 ms (1 K utasítások vegyesen) 2 µs (1 K Bit-utasítások) Programmemória 8 MByte (680 K utasítás (IL)) Adatmemória 16 MByte Remanens adatmemória 120 kbyte (NVRAM) Programozó eszköz PC WORX Mozgásvezérlés A tengelyek száma max. 20 Tengelytípusok a hajtásokra vonatkozó Sercos specifikáció szerint Tengelyfunkciók Standard funkciók a PLCopen 1. és 2. rész szerint: start / stop / reset / referenciamenet, sebességadat megadása, pont-pont pozícionálás különböző sebességprofilokkal, felsőbb szintű mozgások, szinkronizált mozgás, (virtuális) elektronikus tengely, elektronikus hajtómű. Ciklusidő > 500 µs (beállítható) min. 1 ms (5 tengelyig) min. 2 ms (10 tengelyig) min. 4 ms (20 tengelyig) Közvetlen ki-/bemenetek Bemenetek száma 12 Kimenetek száma 4 Általános adatok Szélesség 72 mm Magasság 240 mm Mélység 174 mm Környezeti hõmérséklet (üzemi) 0 C C Megengedett páratartalom (üzemben) 10 % % (lecsapódás nélkül) Rezgésállóság (üzem) DIN EN Ütésállóság DIN EN Csúcs kategóriás PLC - mozgásvezérlés funkció S-MAX 400 CE PN MC További információk a oldalon PHOENIX CONTACT 29
