1 Azonosító és Beléptető Rendszer Rendszerleírás

2 Tartalomjegyzék 1. BEVEZETÉS A HEXIUM AZBEST BELÉPTETŐ RENDSZER ELEMEI LIMITED EDITION-KÖZPONT (LE) STAND ALONE KÖZPONT (SA) Kezelői jogosultságok Kivételes naptári napok Plug-in modulok AZBEST-PRN AZBEST-AA AZBEST-AB AZBEST-AS AZBEST-AV AZBEST-WE AZBEST-CP AZBEST-LR AZBEST-PP AZBEST-PE AZBEST-UC AVAX-SV AZBEST-TC AZBEST-WSUM GTC-WS AZBEST-WEB AZBEST-WEBLIC SZERVER KÖZPONT (SR) KLIENS KÖZPONT (CL) RENDSZÁMFELISMERŐ KÖZPONT (CONDOR) Rendszámfelismerő és azonosító szoftver Digitalizáló egység KEZELŐI SZÁMÍTÓGÉP BELÉPTETŐ ALÁLLOMÁSOK HA-PON r,f,x változatok, sgtc AZONOSÍTÓK Dallas ibutton TIRIS proximity kártya (RO, RW) HAPc proximity kártya Egyéb azonosítók OLVASÓ ÉS I/O EGYSÉGEK ONLINE KIEGÉSZÍTŐ ELEMEK RS232/485 átalakító egység (HI-232/485) V-os modem panel (HI-M5V) RS232 modem panel (HI-M232) RS485 leválasztott modem panel (HI-M485ISO) WIEGAND modem panel (HI-MWIEG)

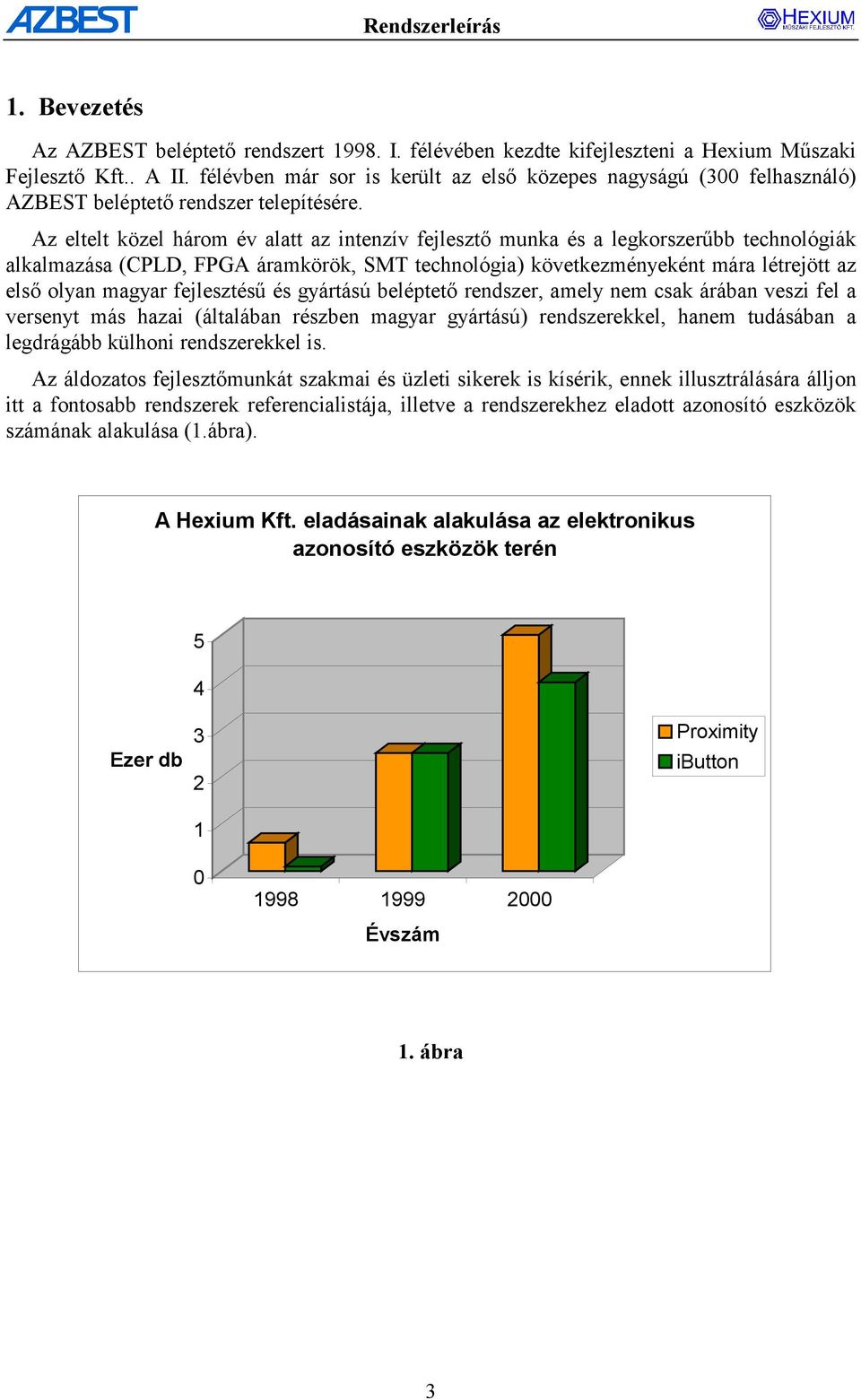

3 1. Bevezetés Az AZBEST beléptető rendszert I. félévében kezdte kifejleszteni a Hexium Műszaki Fejlesztő Kft.. A II. félévben már sor is került az első közepes nagyságú (300 felhasználó) AZBEST beléptető rendszer telepítésére. Az eltelt közel három év alatt az intenzív fejlesztő munka és a legkorszerűbb technológiák alkalmazása (CPLD, FPGA áramkörök, SMT technológia) következményeként mára létrejött az első olyan magyar fejlesztésű és gyártású beléptető rendszer, amely nem csak árában veszi fel a versenyt más hazai (általában részben magyar gyártású) rendszerekkel, hanem tudásában a legdrágább külhoni rendszerekkel is. Az áldozatos fejlesztőmunkát szakmai és üzleti sikerek is kísérik, ennek illusztrálására álljon itt a fontosabb rendszerek referencialistája, illetve a rendszerekhez eladott azonosító eszközök számának alakulása (1.ábra). A Hexium Kft. eladásainak alakulása az elektronikus azonosító eszközök terén 5 4 Ezer db Proximity ibutton Évszám 1. ábra 3

4 Fontosabb referenciák (Hexium Azbest-Avax): Hungária Biztosító Számítástechnikai Kft., Budapest Hungária Biztosító Észak-alföldi Igazgatóság, Debrecen Csepeli Fémmű Rt. CREDIGEN BANK Bécsi repülőtér, Schwechat Déltáv Rt. Országos Onkológiai Intézet ORFK-BRFK Teve u-i székház (parkolók) Brau Union Hungária Sörgyárak Rt., Sopron Balatonfüredi Hajógyár Pécsi Hittudományi Főiskola VPOP (5 budapesti és egy vidéki helyszín) PM Vám- és Pénzügyőrség kutyakiképző központ Középületépítő Rt. Vezérigazgatóság VISHAY Hungary Kft. elektronikai alkatrészgyára, Budapest Pesti Est SOTE könyvtár Baranya megyei Közútkezelő Kht., Pécs APEH, Szeged Dorogi Hulladékégető Kft. Kvassay zsilip 2. A HEXIUM AZBEST Beléptető rendszer elemei Az AZBEST beléptető rendszer hierarchikusan egymásra épülő hálózatokból áll (2,3,4.ábra). A legalsó szinten az olvasó és I/O egységek hálózata található: ezek leválasztott RS 485-ös buszon csatlakoznak az alállomásokhoz. A következő szint az alállomások hálózata: itt szintén leválasztott RS485-ös busz összeköttetés van az alállomások és valamely központi számítógép között. A rendszer legfelső szintje a központokból álló LAN/WAN számítógép hálózat. 4

5 Kliens központ (HA-OLIC) AZBEST-CL AVAX-CL Digit. kártya HV-ORION/I (Opcionális) Rendszámazonosító (HA-CIC) AZBEST-CONDOR Digit. kártya HV-ORION/I LAN/WAN Szerver központ (HA-OLIC) AZBEST-SR AVAX-SR Leválasztott RS485 Alállomás Alállomás HA-PON(x,f,r) sgtc HA-PON(x,f,r) sgtc Wiegand modem HI-MWIEG (Opcionális) WIEGAND olvasó (2x1 db) Wiegand modem HI-MWIEG (Opcionális) WIEGAND olvasó (2x1 db) Olvasó, azonosító vagy I/O egység Olvasó, azonosító vagy I/O egység Leválasztott RS485 HA-PONo-12 HA-PONi(-12,-40) HA-Don(20,2w) HXA-(E,PinD) HA-PA(10/12,w) ChsC-16 HA-WIEG/RS Leválasztott RS485 HA-PONo-12 HA-PONi(-12,-40) HA-Don(20,2w) HXA-(E,PinD) HA-PA(10/12,w) ChsC-16 HA-WIEG/RS WIEGAND olvasó WIEGAND olvasó 2. ábra: a Hexium Azbest rendszer felépítése 5

6 Stand Alone (SA) Digit. kártya vagy HV-ORION/I Limited Edition (Opcionális) (LE) központ (HA-OLIC vagy HA-CIC) AZBEST-LE AZBEST-SA AVAX-SA +AZBEST-CONDOR Leválasztott RS485 Alállomás Alállomás HA-PON(x,f,r) sgtc HA-PON(x,f,r) sgtc Wiegand modem HI-MWIEG (Opcionális) WIEGAND olvasó (2x1 db) Wiegand modem HI-MWIEG (Opcionális) WIEGAND olvasó (2x1 db) Leválasztott RS485 Olvasó, azonosító vagy I/O egység HA-PONo-12 HA-PONi(-12,-40) HA-Don(20,2w) HXA-(E,PinD) HA-PA(10/12,w) ChsC-16 HA-WIEG/RS Leválasztott RS485 Olvasó, azonosító vagy I/O egység HA-PONo-12 HA-PONi(-12,-40) HA-Don(20,2w) HXA-(E,PinD) HA-PA(10/12,w) ChsC-16 HA-WIEG/RS WIEGAND olvasó WIEGAND olvasó 3.ábra a Hexium Azbest rendszer felépítése Stand Alone központtal 6

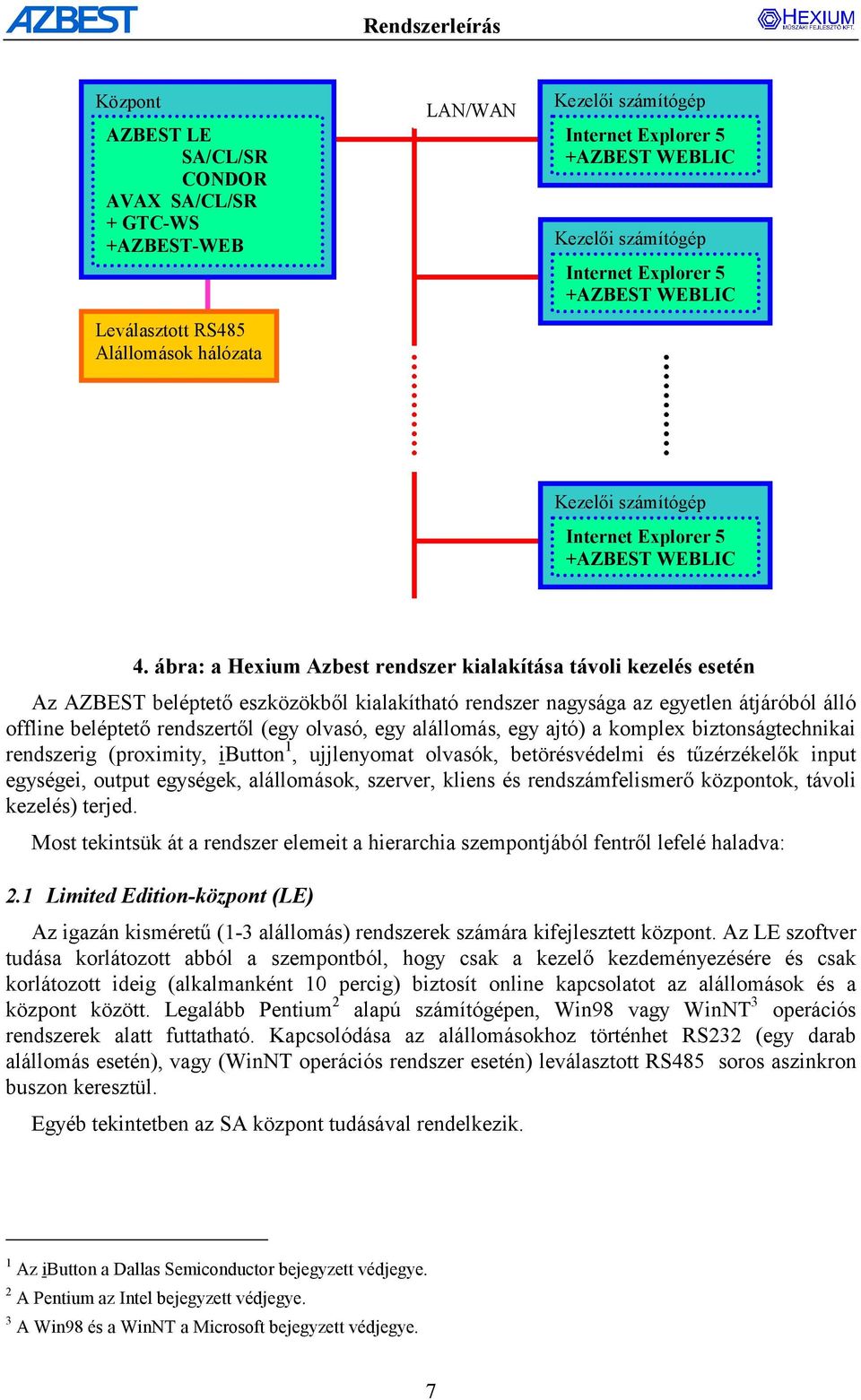

7 Központ AZBEST LE SA/CL/SR CONDOR AVAX SA/CL/SR + GTC-WS +AZBEST-WEB Leválasztott RS485 Alállomások hálózata LAN/WAN Kezelői számítógép Internet Explorer 5 +AZBEST WEBLIC Kezelői számítógép Internet Explorer 5 +AZBEST WEBLIC Kezelői számítógép Internet Explorer 5 +AZBEST WEBLIC 4. ábra: a Hexium Azbest rendszer kialakítása távoli kezelés esetén Az AZBEST beléptető eszközökből kialakítható rendszer nagysága az egyetlen átjáróból álló offline beléptető rendszertől (egy olvasó, egy alállomás, egy ajtó) a komplex biztonságtechnikai rendszerig (proximity, ibutton 1, ujjlenyomat olvasók, betörésvédelmi és tűzérzékelők input egységei, output egységek, alállomások, szerver, kliens és rendszámfelismerő központok, távoli kezelés) terjed. Most tekintsük át a rendszer elemeit a hierarchia szempontjából fentről lefelé haladva: 2.1 Limited Edition-központ (LE) Az igazán kisméretű (1-3 alállomás) rendszerek számára kifejlesztett központ. Az LE szoftver tudása korlátozott abból a szempontból, hogy csak a kezelő kezdeményezésére és csak korlátozott ideig (alkalmanként 10 percig) biztosít online kapcsolatot az alállomások és a központ között. Legalább Pentium 2 alapú számítógépen, Win98 vagy WinNT 3 operációs rendszerek alatt futtatható. Kapcsolódása az alállomásokhoz történhet RS232 (egy darab alállomás esetén), vagy (WinNT operációs rendszer esetén) leválasztott RS485 soros aszinkron buszon keresztül. Egyéb tekintetben az SA központ tudásával rendelkezik. 1 Az ibutton a Dallas Semiconductor bejegyzett védjegye. 2 A Pentium az Intel bejegyzett védjegye. 3 A Win98 és a WinNT a Microsoft bejegyzett védjegye. 7

8 2.2 Stand Alone központ (SA) Az autonóm rendszerek központja. Futtatható legalább Pentium számítógépen WinNT operációs rendszer alatt, de mivel ez 24 órás működésű központ, 24/7-es típusú ipari számítógép (HA-OLIC) alkalmazása javasolt (ezek rendelkezésre állása sokkal nagyobb). Az SA központ játssza mind az alállomások hálózatát kezelő szerver, mind a kezelői felületet szolgáltató kliens központ szerepét. Az alállomásokkal az összeköttetést egy vagy több (legfeljebb négy) leválasztott RS485-ös aszinkron soros busz biztosítja, a kapcsolat folyamatos, lekérdezéses protokollú és több vonal esetén a kommunikáció párhuzamos. Az SA szoftver 1000 db jogosultsági területet, 100 ezer db felhasználót, 1000 db szervezeti egységet és gyakorlatilag korlátozatlan számú naplótételt képes kezelni. A szoftverrel kapcsolatos funkciók pontos leírása megtalálható a Felhasználói leírásban, itt most csak néhány különlegességre hívjuk fel a figyelmet Kezelői jogosultságok A kezelői jogosultságok beállítása a Hexium Kft. rendszereiben egységes elvek alapján működik. A jogosultságok megadása nem csoportokba szervezett, nem géphez kötött. Ha egy kezelő valamely funkciókhoz hozzáférhet a rendszerben, ezek a jogosultságok bármely gépen érvényesek. Ennek az alapja az, hogy a rendszer egyetlen egységes adatbázis alapján működik, így a jogosultságokhoz kötött változtatások bármely központon elvégezhetők. Minden egyes művelet, amely jogosultsághoz kötött, kezelőnként külön-külön engedélyezhető vagy letiltható (5. ábra). 5. ábra: az Azbest Condor központ kezelői jogosultságainak beállítása Kivételes naptári napok A program az időprogramok kezelésekor automatikusan számítja a beépített öröknaptárának megfelelően a hétköznapokat és hétvégéket. Az ünnepnapok meghatározásához és az átrendezett napok kezeléséhez a program tartalmaz egy táblázatot a kivételesen kezelendő napokról Plug-in modulok Az Azbest rendszer szoftvereit néhány olyan modullal egészítettük ki, amelyek nem szükségesek minden beléptető rendszerhez, de olyan többlet-szolgáltatásokat nyújtanak, amely 8

9 más rendszerekből hiányzik, vagy jelentős többletköltséggel lehet csak beilleszteni. Ráadásul ezek a kiegészítő funkciókat ellátó szoftver modulok ugyanazon az egységes adatbázison futnak, amelyen maga a beléptető rendszer szoftverei, így nincs további hibalehetőség az adatbázis konverziója vagy átvitele miatt. (A kiegészítő szoftver modul a zárójelben kék színnel feltüntett alapszoftverek része, míg a zöld színnel jelölt alapszoftverekhez opcionálisan megvásárolható.) AZBEST-PRN ( AzbestLE/SA/CL/SR/Condor; Avax SA/CL/SR ) Nyomtató szoftver modul. Segítségével kártyalista, szervezeti egység lista, személyi eseménylista nyomtatható különböző szűrési szempontok szerint AZBEST-AA ( AzbestLE/SA/CL/SR/Condor; Avax SA/CL/SR ) Automatikus archiválás szoftver modul. Az esemény adatbázist (napló) archiválja AZBEST-AB ( AzbestLE/SA/CL/SR/Condor; Avax SA/CL/SR ) Biztonsági másolat szoftver modul. Az adatbázis mentésére szolgál (különösen nagy adatbázissal rendelkező rendszerek esetén előnyös) AZBEST-AS ( AzbestLE/SA/CL/SR/Condor; Avax SA/CL/SR ) Környezeti változók beállítása szoftver modul. Az AZBEST rendszer szoftverkomponenseinek konfigurálására szolgál (speciális könyvtár-, gép-, logo-, stb. beállítások) AZBEST-AV ( AzbestLE/SA/CL/SR; Avax SA/CL/SR ) Állapotképernyő szoftver modul. A rendszerben történő áthaladásokat figyelheti a kezelő (áthaladó felhasználó képének és egyéb törzsadatainak megjelenítése) AZBEST-WE ( AzbestLE/SA/CL/SR; Avax SA/CL/SR ) Munkaidő export szoftver modul. Eseményexport munkaidő nyilvántartáshoz. Formátumok: Paradox, dbase, text, CST AZBEST-CP ( AzbestLE/SA/CL/SR; Avax SA/CL/SR ) Kártyanyomtató szoftver modul. Megszemélyesített kártyacímkék nyomtatása (csak Windows NT 4.0 operációs rendszeren) AZBEST-LR ( AzbestLE/SA/CL/SR/Condor; Avax SA/CL/SR ) Helyi kezelői olvasót kezelő szoftver modul. A modul használatával egy olvasóegységnek a számítógéphez való csatlakoztatására nyílik lehetőség AZBEST-PP ( AzbestSA/CL/SR; Avax SA/CL/SR ) Felhasználó helyzetének kijelzése és követése szoftver modul. A kezelő meghatározhatja egy felhasználó helyzetét (utolsó áthaladási pont megkeresése) AZBEST-PE ( AzbestLE/SA/CL/SR/Condor; Avax SA/CL/SR ) Visszakereshető esemény archívum szoftver modul. Visszakereshető esemény archívumot hoz létre, mely önmagában teljes adatbázist képez AZBEST-UC ( AzbestLE/SA/CL/SR; Avax SA/CL/SR ) Fénymásoló kezelő szoftver modul. Fénymásolási események és adatbázisok kezelése, pl. ellentételezés, hitelbeállítások, nyomtatás. 9

10 AVAX-SV ( AzbestLE/SA/CL/SR/; Avax SA/CL/SR ) AVAX állapotkijelzés szoftver modul. A rendszerben előforduló bemeneteket, kimeneteket, jelzéseket, stb. csoportosítva és egyenként jeleníti meg (kezelő informálása) AZBEST-TC ( AzbestLE/SA/CL/SR/Condor; Avax SA/CL/SR ) Alállomás kommunikáció szoftver modul. Számítógépekhez csatlakoztatott alállomásokat kezeli, azok adatbázisait frissíti, ill. az alállomásoktól érkező eseményinformációkat fogadja AZBEST-WSUM ( AzbestLE/SA/CL/SR; Avax SA/CL/SR ) Munkaidő összesítő szoftver modul. A kijelölt felhasználó munkaidejét ( bent töltött idejét) összesíti GTC-WS ( AzbestLE/SA/CL/SR/Condor; Avax SA/CL/SR ) WEB szerver szoftver modul. Biztosítja a rendszer elérhetőségét HTTP protokollal AZBEST-WEB ( AzbestLE/SA/CL/SR/Condor; Avax SA/CL/SR ) WEB kezelői felület szoftver modul. Lehetőséget biztosít jogosult felhasználónak az AZBEST rendszer távoli kezelésére WEB böngésző segítségével AZBEST-WEBLIC ( AzbestLE/SA/CL/SR/Condor; Avax SA/CL/SR ) Szoftver liszensz az AZBEST-WEB elérésére. A szoftver liszensz egy számítógép csatlakoztatását teszi lehetővé az AZBEST-WEB szoftver modulhoz. Az AZBEST-WEBLIC liszenszet annyi példányban kell megvásárolni, ahány számítógép csatlakoztatása szükséges. 2.3 Szerver központ (SR) Amennyiben a rendszer kiépítése több központot igényel, az SR központ a LAN/WAN hálózatba épített központok szervere. Ide csatlakozik az alállomások hálózata is. Megegyezik az SA központtal, kivéve a grafikus felhasználói felületet (ha ugyanerre a központra CL szoftvert is telepítünk, a grafikus felhasználói felület is rendelkezésre áll). 2.4 Kliens központ (CL) Mindenben az SA központtal egyezik meg, kivéve az alállomás kommunikációt. 2.5 Rendszámfelismerő központ (CONDOR) Az AZBEST Condor központ az AZBEST rendszer része. Feladata az, hogy a sorompóval lezárt területekre csak arra jogosult gépjárművet engedjen be. A jogosultság megállapítása a gépkocsik rendszáma alapján történik. A sorompóknál elhelyezett kamerák képét a számítógépben található digitalizáló kártyák átalakítják digitális jelekké és a program ezt feldolgozva automatikusan felismeri a járművek rendszámát. Lényegében egy speciális központ, amely hat kamera képéből végezheti a rendszámfelismerést. 10

11 2.5.1 Rendszámfelismerő és azonosító szoftver Ebben a szoftverben van lehetőségünk a rendszámfelismerés alapján történő gépkocsi azonosítással kapcsolatos paraméterek beállítására: kamerák: a kamera neve, elhelyezkedése, a digitalizáló kártya és a kamerabemenet száma; kameraregiszterek: a digitalizálókártya regisztereinek adhatunk értékeket, illetve beállíthatjuk őket egy alapértékre, a regiszterek értékei határozzák meg a digitalizálás tulajdonságait (pl. kontraszt, fényerő, stb.); autótípusok, színek: ezekben a menüpontokban lehetőségünk van az adatbázisba különböző gépjárműtípusokat, illetve azok színét beírni; rendszámok: az autók rendszámának érvényesítése és a rendszámokhoz az autók tulajdonságainak hozzárendelése (szín, típus, tulajdonos, jogosultságcsoport). 6. ábra: a rendszámfelismerő központ főképernyője Digitalizáló egység A digitalizáló egység a Hexium Kft. által kifejlesztett és gyártott HV-ORION/I digitalizáló kártya, mely 6db videokameráról érkező jelet képes feldolgozni. A videódigitalizálás sebessége további HV-ORION/I kártyákkal javítható. 11

12 Ugyanezen típusú digitalizáló egységgel lehet az SA és CL központoknál a személyekhez kameráról képet bedigitalizálni (pl. belépőkártya megszemélyesítéséhez). 2.6 Kezelői számítógép A rendszer lehetővé teszi, hogy a kezelő ne a központi számítógépet használja, hanem egy távoli számítógép segítségével kezelje a rendszert. A kezelői számítógép LAN/WAN hálózaton keresztül csatlakozhat a központhoz. Ehhez a kezelői számítógépen egy WEB böngésző és egy szoftver liszensz (AZBEST-WEBLIC), valamint a központra telepített WEB szerver (GTC-WS) és WEB kezelői felület szoftver modul (AZBEST-WEB) szükséges. 2.7 Beléptető Alállomások Az alállomás a felhasználók azonosító eszközeihez rendelt jogosultságok alapján engedélyezi vagy tiltja az áthaladást a különböző ellenőrzési pontokon. A működés folyamán a felügyeleti számítógép a kártyákra vonatkozó információkat továbbítja az alállomásoknak, amik ezek után önműködően képesek ellátni feladatukat. Ez a működés azt jelenti, hogy szabotázs vagy bármilyen hiba esetén, ami az alállomások és a felügyeleti számítógép között történik, a működés a legutolsó állapot szerint folyamatos. Hasonló működés érvényes az AZBEST-LE verziójú központi szoftver esetén is: ilyenkor az alállomás és a központi számítógép között az online kapcsolat időtartama limitált (10 perc). A HA-PON (Hexium Azbest Proximity & ibutton Online) alállomások mind elektronikai, mind biztonságtechnikai szempontból a legkorszerűbbek közé tartoznak: gyártástechnológia szempontjából SMT (felületszerelt) egység; a programozott logikai áramkörök és a mikrokontrollerek kiolvasás ellen védettek; az alállomás az összes rá vonatkozó jogosultságot (maximum 4 ezer db kártya) egy évre előre nemfelejtő memóriában (E 2 PROM) tárolja, így a felügyeleti központról való leszakadás esetén is teljesen üzemképes marad; saját RTC (real-time-clock) óra egységgel rendelkezik, melyet a felügyeleti központ órájához szinkronizál; nemfelejtő memóriában (akkumulátorral védett SRAM) tárolja a saját eseménynaplóját, amíg le nem tudja küldeni a felügyeleti központnak; az olvasó egység az alállomástól elkülönítve, külön dobozban szerelhető fel, csökkentve ezzel a szabotázs lehetőségét; az alállomásnak maximálisan 8 db optocsatolt bináris bemenete (ajtónyitás érzékelők, egyéb jelzések számára), belső tamper bemenete, 4 db kimeneti reléje (morze), 3 db olvasó vonala lehet (rajta összesen legfeljebb 4 db, sgtc alállomás esetén 16 db olvasóval), így megoldható mindennemű áteresztési feladat az egyszerű egyirányú személy beléptetéstől a kétirányú autós beléptetésig, sőt akár 4 db ajtó egyirányú beléptetésre történő használatáig, illetve online őrjárat-ellenőrző rendszer kiépítéséig; az alállomások optikailag elválasztott, túlfeszültséggel szemben védett aszinkron soros RS485-ös csatlakozással rendelkeznek a felügyeleti központ felé; az alállomások az adott feladatra szabottan szabadon konfigurálhatók a telepítő által az ingyenes hxconfig szoftver segítségével; 12

13 az olvasók címezhető, az online számítógépes csatlakozástól független RS485-ös buszra fűzhető egységek; zárt terület esetén az alállomás regisztrálni tudja a területen bent tartózkodó felhasználókat, ha a terület kiürült, vezérléseket tud foganatosítani (pl. riasztó élesítése, rács leengedése, stb.); az alállomások konfigurálhatók fénymásoló gépek engedélyezésére, letiltására (feltéve, hogy a fénymásoló gépnek van megfelelő ki- és bemenete), a másolással kapcsolatos hitelkeretek és ellentételezések a központban adhatók meg; az alállomások a 12V-os bemenő tápfeszültségtől galvanikusan el vannak választva (DC/DC konverter) HA-PON r,f,x változatok, sgtc A következő táblázat az alállomások változatait mutatja be: Alállomás: Naplóbejegyzések száma Azonosítók száma: Olvasók száma: Olvasói vonalak száma Kimeneti relék száma Optocsatolt bemenetek száma HA-PONx HA-PONf HA-PONr sgtc naplóbejegyzések száma: események száma (be- és kilépések száma); azonosítók száma: az alállomás által kezelt azonosítók maximális száma; olvasók száma: az alállomáshoz kapcsolható olvasóegységek száma; olvasói vonalak száma: azon RS485-ös vonalak száma, amelyeken az olvasóegységek az alállomáshoz kapcsolhatók; 2.8 Azonosítók A Hexium Azbest rendszerben használt azonosító eszközöket sok év tapasztalata és kutató munkája eredményeként választottuk ki elsősorban a reprodukálhatóság (másolás elleni védettség) és a megbízhatóság alapján Dallas ibutton A beléptető rendszer egyik azonosító egysége a DALLAS Semiconductor Corporation által gyártott ibutton eszköz, amelynek legfontosabb jellemzői a következők: az azonosító eszközök a leolvasó berendezésekkel hozzáérintés hatására folytatnak kommunikációt (egy azonosítási ciklus: kb. 5 ms); minden eszköznek gyárilag egyedi azonosító kódja van; parazita táplálás: az azonosító eszköz a lekérdező egységből veszi a kommunikációhoz szükséges energiát; 13

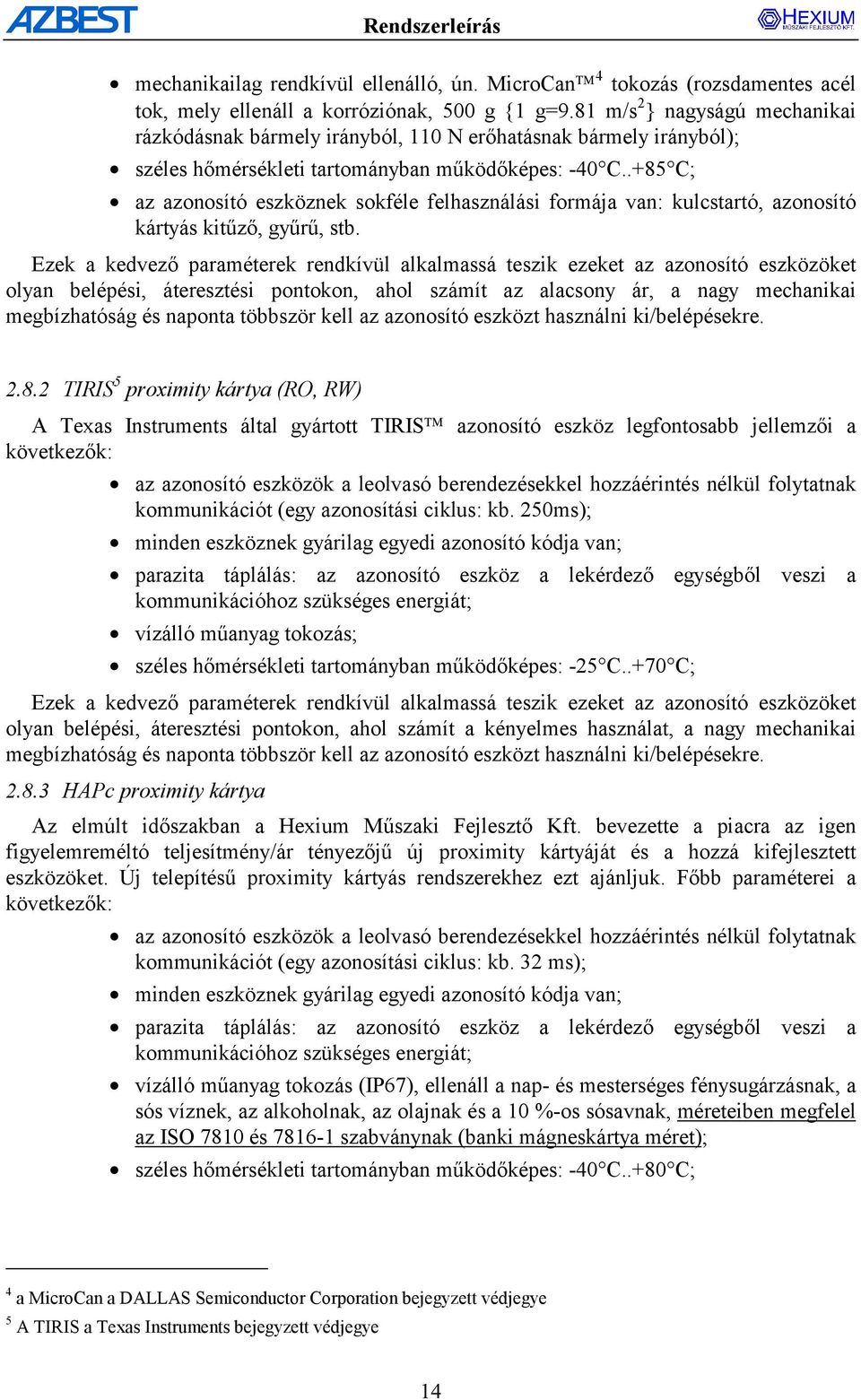

14 mechanikailag rendkívül ellenálló, ún. MicroCan 4 tokozás (rozsdamentes acél tok, mely ellenáll a korróziónak, 500 g {1 g=9.81 m/s 2 } nagyságú mechanikai rázkódásnak bármely irányból, 110 N erőhatásnak bármely irányból); széles hőmérsékleti tartományban működőképes: -40 C..+85 C; az azonosító eszköznek sokféle felhasználási formája van: kulcstartó, azonosító kártyás kitűző, gyűrű, stb. Ezek a kedvező paraméterek rendkívül alkalmassá teszik ezeket az azonosító eszközöket olyan belépési, áteresztési pontokon, ahol számít az alacsony ár, a nagy mechanikai megbízhatóság és naponta többször kell az azonosító eszközt használni ki/belépésekre TIRIS 5 proximity kártya (RO, RW) A Texas Instruments által gyártott TIRIS azonosító eszköz legfontosabb jellemzői a következők: az azonosító eszközök a leolvasó berendezésekkel hozzáérintés nélkül folytatnak kommunikációt (egy azonosítási ciklus: kb. 250ms); minden eszköznek gyárilag egyedi azonosító kódja van; parazita táplálás: az azonosító eszköz a lekérdező egységből veszi a kommunikációhoz szükséges energiát; vízálló műanyag tokozás; széles hőmérsékleti tartományban működőképes: -25 C..+70 C; Ezek a kedvező paraméterek rendkívül alkalmassá teszik ezeket az azonosító eszközöket olyan belépési, áteresztési pontokon, ahol számít a kényelmes használat, a nagy mechanikai megbízhatóság és naponta többször kell az azonosító eszközt használni ki/belépésekre HAPc proximity kártya Az elmúlt időszakban a Hexium Műszaki Fejlesztő Kft. bevezette a piacra az igen figyelemreméltó teljesítmény/ár tényezőjű új proximity kártyáját és a hozzá kifejlesztett eszközöket. Új telepítésű proximity kártyás rendszerekhez ezt ajánljuk. Főbb paraméterei a következők: az azonosító eszközök a leolvasó berendezésekkel hozzáérintés nélkül folytatnak kommunikációt (egy azonosítási ciklus: kb. 32 ms); minden eszköznek gyárilag egyedi azonosító kódja van; parazita táplálás: az azonosító eszköz a lekérdező egységből veszi a kommunikációhoz szükséges energiát; vízálló műanyag tokozás (IP67), ellenáll a nap- és mesterséges fénysugárzásnak, a sós víznek, az alkoholnak, az olajnak és a 10 %-os sósavnak, méreteiben megfelel az ISO 7810 és szabványnak (banki mágneskártya méret); széles hőmérsékleti tartományban működőképes: -40 C..+80 C; 4 a MicroCan a DALLAS Semiconductor Corporation bejegyzett védjegye 5 A TIRIS a Texas Instruments bejegyzett védjegye 14

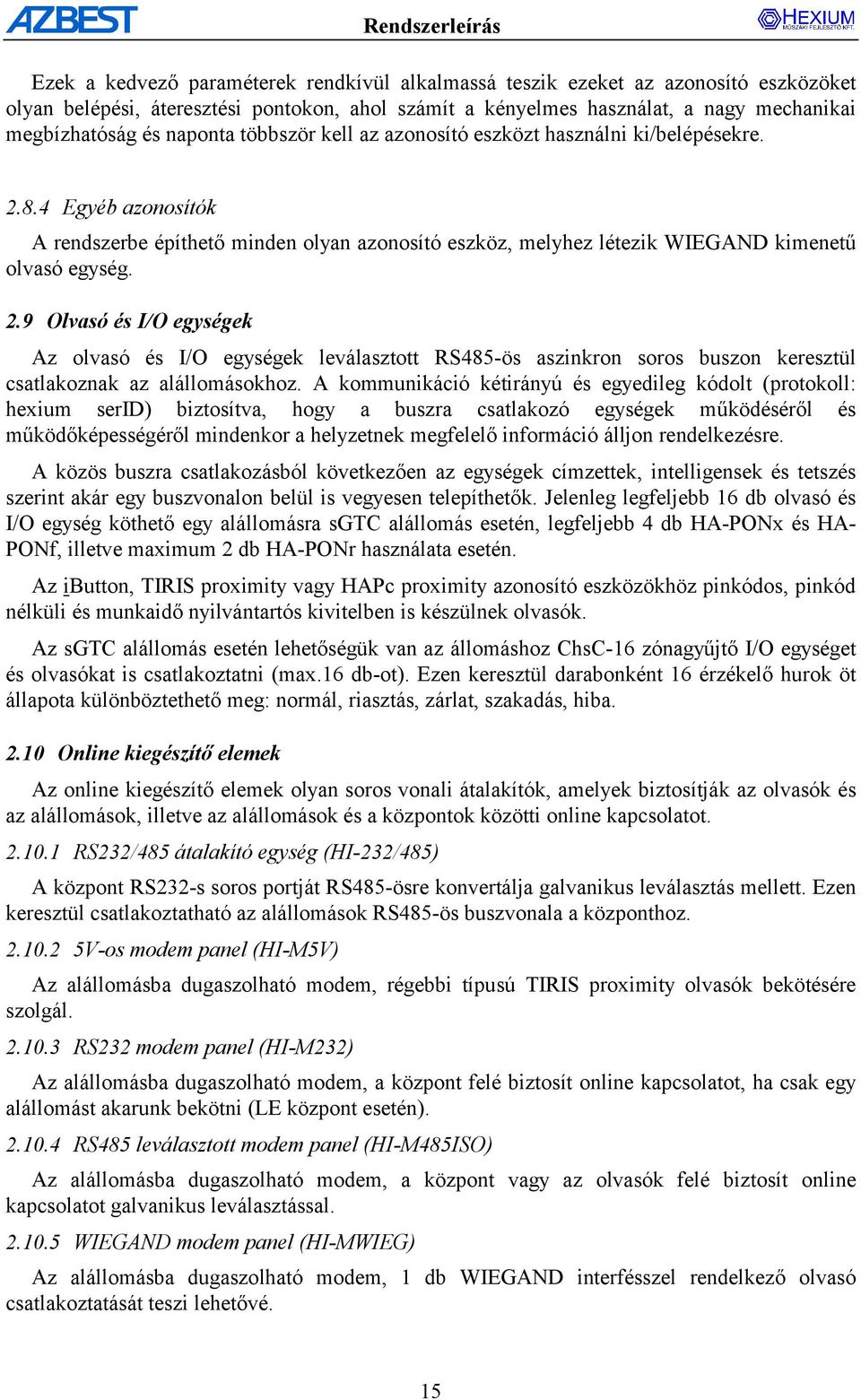

15 Ezek a kedvező paraméterek rendkívül alkalmassá teszik ezeket az azonosító eszközöket olyan belépési, áteresztési pontokon, ahol számít a kényelmes használat, a nagy mechanikai megbízhatóság és naponta többször kell az azonosító eszközt használni ki/belépésekre Egyéb azonosítók A rendszerbe építhető minden olyan azonosító eszköz, melyhez létezik WIEGAND kimenetű olvasó egység. 2.9 Olvasó és I/O egységek Az olvasó és I/O egységek leválasztott RS485-ös aszinkron soros buszon keresztül csatlakoznak az alállomásokhoz. A kommunikáció kétirányú és egyedileg kódolt (protokoll: hexium serid) biztosítva, hogy a buszra csatlakozó egységek működéséről és működőképességéről mindenkor a helyzetnek megfelelő információ álljon rendelkezésre. A közös buszra csatlakozásból következően az egységek címzettek, intelligensek és tetszés szerint akár egy buszvonalon belül is vegyesen telepíthetők. Jelenleg legfeljebb 16 db olvasó és I/O egység köthető egy alállomásra sgtc alállomás esetén, legfeljebb 4 db HA-PONx és HA- PONf, illetve maximum 2 db HA-PONr használata esetén. Az ibutton, TIRIS proximity vagy HAPc proximity azonosító eszközökhöz pinkódos, pinkód nélküli és munkaidő nyilvántartós kivitelben is készülnek olvasók. Az sgtc alállomás esetén lehetőségük van az állomáshoz ChsC-16 zónagyűjtő I/O egységet és olvasókat is csatlakoztatni (max.16 db-ot). Ezen keresztül darabonként 16 érzékelő hurok öt állapota különböztethető meg: normál, riasztás, zárlat, szakadás, hiba Online kiegészítő elemek Az online kiegészítő elemek olyan soros vonali átalakítók, amelyek biztosítják az olvasók és az alállomások, illetve az alállomások és a központok közötti online kapcsolatot RS232/485 átalakító egység (HI-232/485) A központ RS232-s soros portját RS485-ösre konvertálja galvanikus leválasztás mellett. Ezen keresztül csatlakoztatható az alállomások RS485-ös buszvonala a központhoz V-os modem panel (HI-M5V) Az alállomásba dugaszolható modem, régebbi típusú TIRIS proximity olvasók bekötésére szolgál RS232 modem panel (HI-M232) Az alállomásba dugaszolható modem, a központ felé biztosít online kapcsolatot, ha csak egy alállomást akarunk bekötni (LE központ esetén) RS485 leválasztott modem panel (HI-M485ISO) Az alállomásba dugaszolható modem, a központ vagy az olvasók felé biztosít online kapcsolatot galvanikus leválasztással WIEGAND modem panel (HI-MWIEG) Az alállomásba dugaszolható modem, 1 db WIEGAND interfésszel rendelkező olvasó csatlakoztatását teszi lehetővé. 15

16 További információért forduljon a gyártóhoz: 1134 Budapest, Váci út 51/b Tel: (+36 1) , Fax: (+36 1) , mail@hexium.hu 16
