1 A zöldtetők szerepe a csapadékvíz felhasználásban és átmeneti tározásában a városi területeken Mrekva László okleveles építőmérnök

2 A települési vízgazdálkodás kapcsolódásai (Gayer, 2005) 2

3 3 a mai városi karakterisztika koncentrálódó lakosság, hatalmas, áthatolhatatlan felületek és építkezések, kezelés nélküli szilárd és folyékony hulladék felhalmozódás, eltömődött csatornarendszerek, intenzív gazdasági tevékenység, nagy értékű infrastruktúra és tulajdon, higiénia és egészségügyi alapok nélküli lakások, a városok körüli regionális változások.

eltömődött csatornarendszerek, intenzív gazdasági tevékenység, nagy értékű infrastruktúra

4 4 A ZÖLDTETŐ

5 5 Az urbanizáció hatása a városi vízgyűjtőn (forrás: Sustainable Drainage Systems, Mersey Basin Campaign)

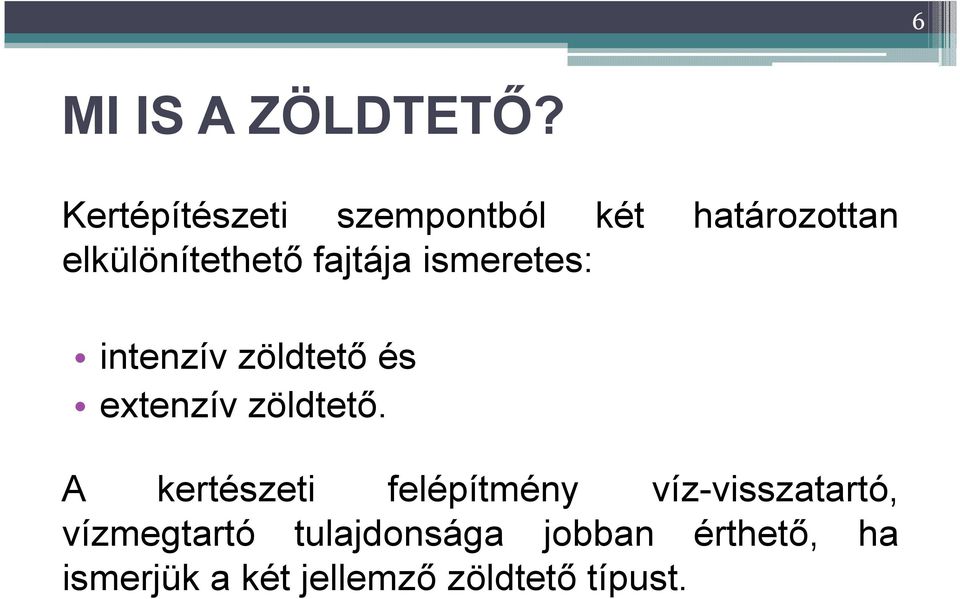

6 6 MI IS A ZÖLDTETŐ? Kertépítészeti szempontból két határozottan elkülönítethető fajtája ismeretes: intenzív zöldtető és extenzív zöldtető. A kertészeti felépítmény víz-visszatartó, vízmegtartó tulajdonsága jobban érthető, ha ismerjük a két jellemző zöldtető típust.

7 7 Intenzív zöldtető - Delft, Hollandia Extenzív zöldtető (forrás:

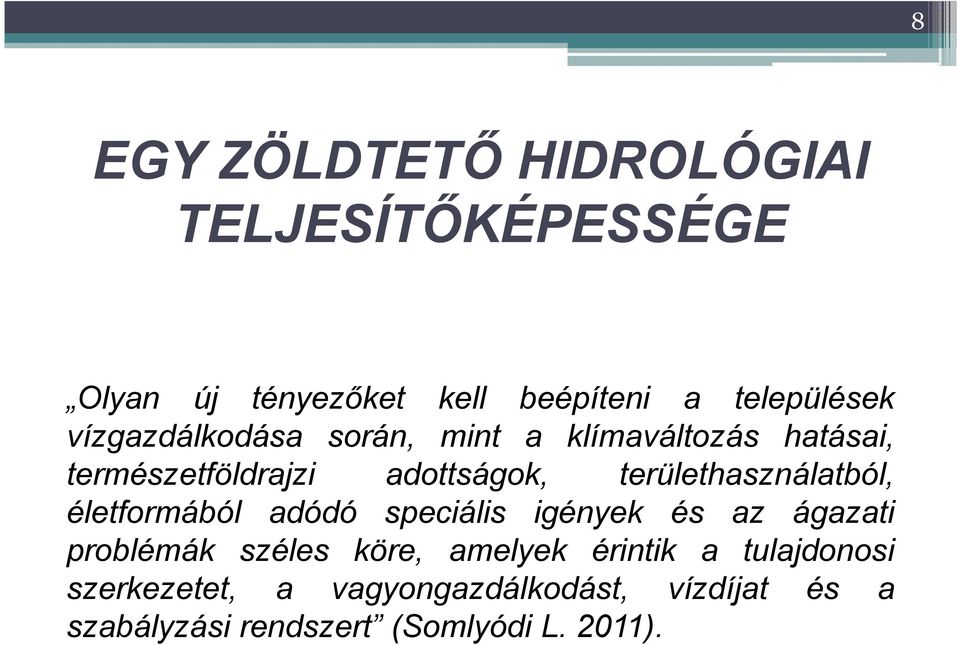

8 8 EGY ZÖLDTETŐ HIDROLÓGIAI TELJESÍTŐKÉPESSÉGE Olyan új tényezőket kell beépíteni a települések vízgazdálkodása során, mint a klímaváltozás hatásai, természetföldrajzi adottságok, területhasználatból, életformából adódó speciális igények és az ágazati problémák széles köre, amelyek érintik a tulajdonosi szerkezetet, a vagyongazdálkodást, vízdíjat és a szabályzási rendszert (Somlyódi L. 2011).

területhasználatból, életformából adódó speciális igények és az ágazati problémák széles köre,

9 9 Vegetáció Növényzet Közvetítő Ültetőközeg közeg Vízvezető Szivárgó réteg Csapadékvíz Vízzáró szigetelés membrán Tipikus keresztmetszetű zöldtető (forrás: Berghage et al., 2007)

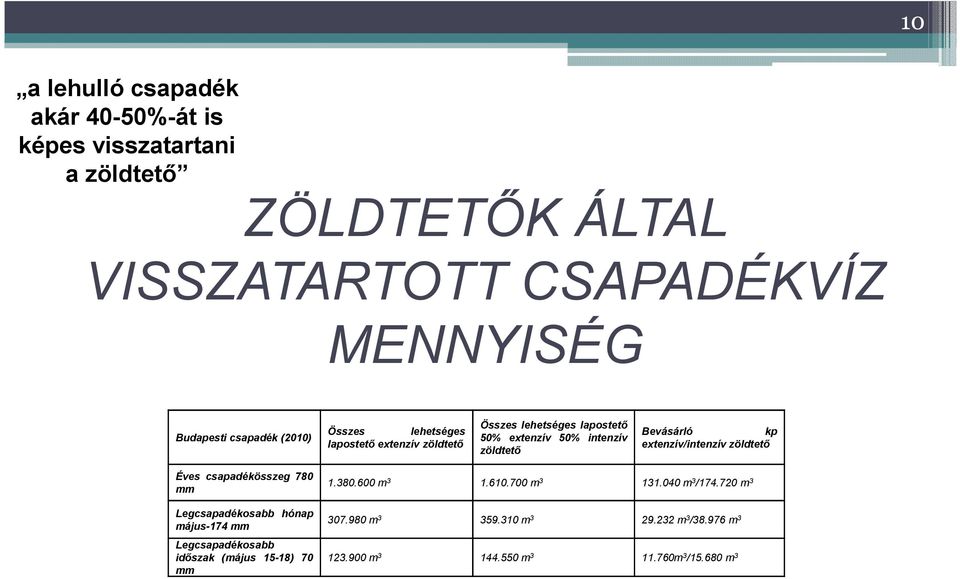

10 10 a lehulló csapadék akár 40-50%-át is képes visszatartani a zöldtető ZÖLDTETŐK ÁLTAL VISSZATARTOTT CSAPADÉKVÍZ MENNYISÉG Budapesti csapadék (2010) Összes lehetséges lapostető extenzív zöldtető Összes lehetséges lapostető 50% extenzív 50% intenzív zöldtető Bevásárló kp extenzív/intenzív zöldtető Éves csapadékösszeg 780 mm Legcsapadékosabb hónap május-174 mm Legcsapadékosabb időszak (május 15-18) 70 mm m m m 3 / m m m m 3 / m m m m 3 / m 3

extenzív/intenzív zöldtető Éves csapadékösszeg 780 mm Legcsapadékosabb hónap május-174 mm Legcsapadékosabb időszak (május 15-18) 70 mm 1.

11 CSAPADÉKVÍZ MENNYISÉG 11

12 12 Kísérleti mérések és szakirodalmi adatok, valamint számtalan beépítés igazolja, hogy: a növényzettel telepített tetők, a lehulló csapadék jelentős részét visszatartják, illetve a csapadékcsúcsok esetén a lefolyó csapadékvíz mennyiség lefolyását jelentősen késleltetik, a legfőbb szerepe egy zöldtetőnek az esővíz mennyiségi gazdálkodásában a kifolyó/eltávozó mennyiségek csökkentése, Bengtsson (Malmőben, Dél-Svédország) azt állapította meg, hogy az éves kifolyás akár 64 %-al is csökkenthető az evapotranspirációnak köszönhetően, Stovin egy kis méretarányú zöldtetőn végzett teszt eredméyei (Sheffild, Anglia) kimutatták hogy tavasszal a zöldtető vízmegtartó képessége elérte a 34 %-ot is, Kohler és társai által Németországban végzet kutatások szerint egy 5-12 cm vastag ültetőközegű extenzív zöldtető általi párolgás az éves csapadék mennyiség %-át is elérheti, Scholtz-Barth megfigyelte azt, hogy ha az ültetőközeg vastagságát 2-ről 15 cm-re növeljük a visszatartó képesség csupán 58 %-ról 72 %-ra növekedetett, a zöldtetők % -al képesek csökkenteni a kifolyási csúcsokat a normál tetőszerkezetekhez képest.

(Malmőben, Dél-Svédország) azt állapította meg, hogy az éves kifolyás akár 64 %-al is csökkenthető az evapotranspirációnak köszönhetően, Stovin egy kis méretarányú zöldtetőn végzett teszt eredméyei

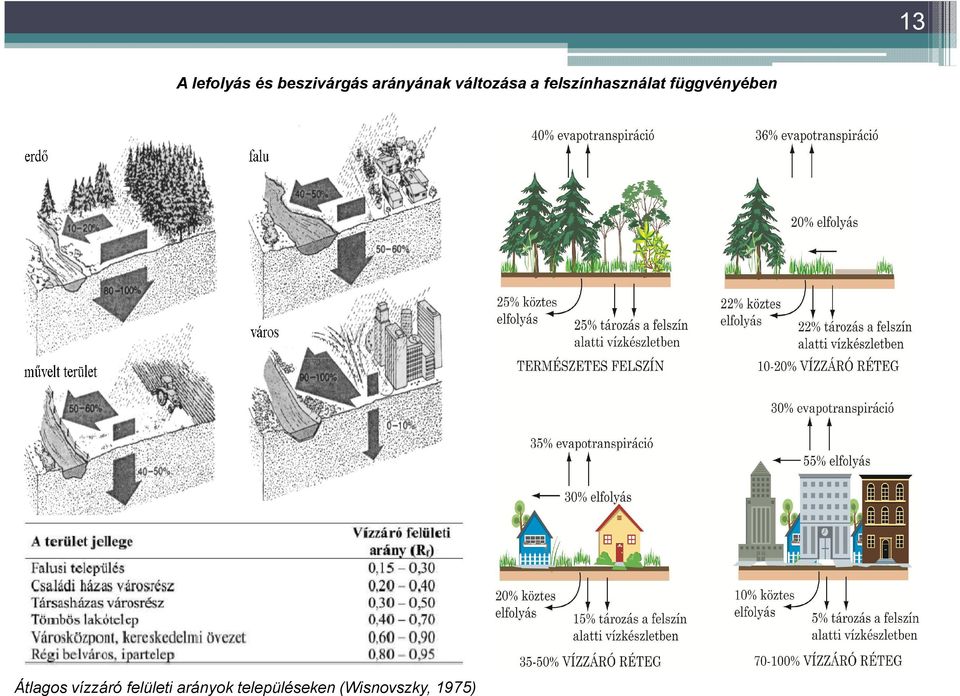

13 13 A lefolyás és beszivárgás arányának változása a felszínhasználat függvényében Átlagos vízzáró felületi arányok településeken (Wisnovszky, 1975)

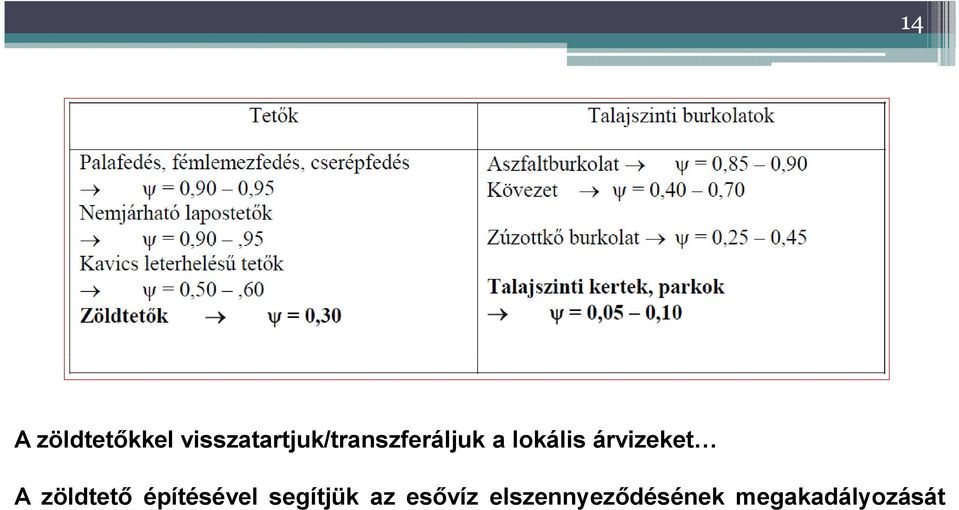

14 14 A zöldtetőkkel visszatartjuk/transzferáljuk a lokális árvizeket A zöldtető építésével segítjük az esővíz elszennyeződésének megakadályozását

15 A zöldtető különböző rétegei a víz-visszatartás szempontjából 15

16 FLL irányelv 16

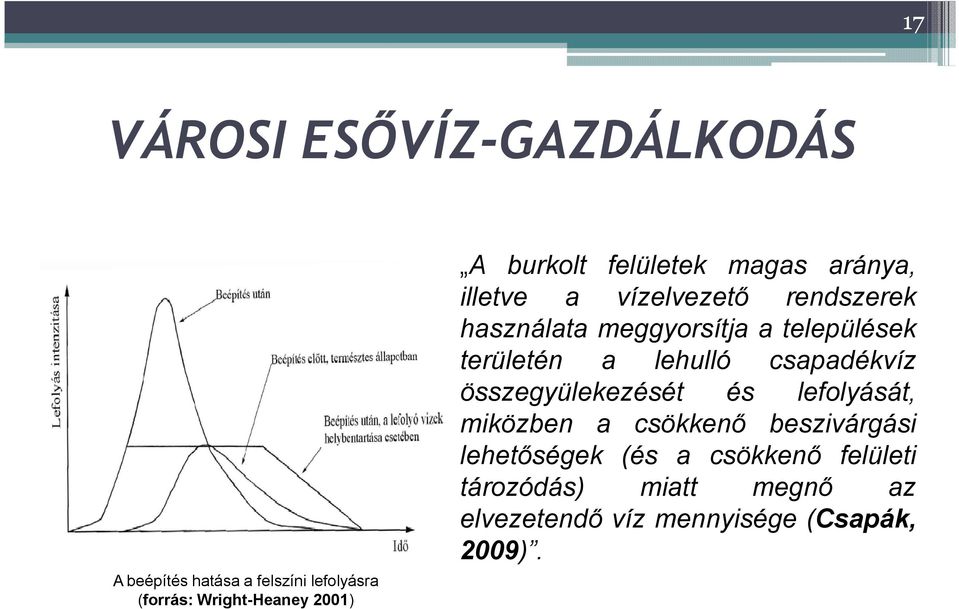

17 17 VÁROSI ESŐVÍZ-GAZDÁLKODÁS A beépítés hatása a felszíni lefolyásra (forrás: Wright-Heaney 2001) A burkolt felületek magas aránya, illetve a vízelvezető rendszerek használata meggyorsítja a települések területén a lehulló csapadékvíz összegyülekezését és lefolyását, miközben a csökkenő beszivárgási lehetőségek (és a csökkenő felületi tározódás) miatt megnő az elvezetendő víz mennyisége (Csapák, 2009).

települések területén a lehulló csapadékvíz összegyülekezését és lefolyását, miközben a csökkenő

18 18 Smarth Growth: tengerentúli urbanisztikai irányzat, amelynek célja a városi terjeszkedés megszokott tervezési gyakorlatának megváltoztatása egy olyan komplex szemlélet által, amely átfogóan szabályozza a település környezetbarát fejlesztését, különös figyelmet fordít a közlekedési szokások megváltoztatására. Fő célkitűzései közül érdemes kiemelni a gyalogosbarát településszerkezet kialakítását. Low Impact Development (LID): egy olyan területfejlesztő megközelítés, amely igyekszik a természeti adottságoknak megfelelően tervezni a csapadékvíz-elvezetést, és - amennyire csak lehetséges - a keletkezés helyén visszatartani a csapadékot. Figyelmet fordít a vízzáró felületek minimalizálására, és különösen a növényzettel való csapadékvízmegkötést szorgalmazza.

Fő célkitűzései közül érdemes kiemelni a gyalogosbarát településszerkezet kialakítását.

19 19 ÖSSZEFOGLALÁS A zöldtetők vízvisszatartó, csapadékvíz-felhasználó és kiegyenlítő képességének fontosságát jelzi az, hogy szinte a világ minden területén foglakoznak ezzel a témával, számos helyen végeznek kísérleteket. A zöldtetők rétegei közül a tetőszigetelés feletti szivárgó-vízmegtartó réteg, valamint a kertészeti felépítmény (ültetőközeg és növényzet) rétegei játszanak szerepet a csapadékvíz felhasználásban, tározásban. A kertészeti felépítmény vízfelhasználása azonban változó, függ a telepített növényzettől, az ültetőközeg összetételétől és vastagságától, a tető lejtésétől, stb. A zöldtetők létesítésének ösztönzése a víz-és csatornadíjak rendszerének újragondolásával, illetve anyagi támogatással lenne megvalósítható, amely anyagi támogatást a csapadékvíz-elvezető rendszer a zöldtetők által történt költség- megtakarításának egy része biztosítaná.

A zöldtetők rétegei közül a tetőszigetelés feletti szivárgó-vízmegtartó réteg, valamint a kertészeti felépítmény (ültetőközeg és növényzet) rétegei játszanak szerepet a csapadékvíz felhasználásban,

20 20 Köszönöm megtisztelő figyelmüket!

21 21 Felhasznált irodalom: Csapák Alex - Települési vízgazdálkodás, lakossági csapadékvíz-gyűjtés és felhasználás, Doktori értekezés Budapest, 2009 GAYER JÓZSEF LIGETVÁRI FERENC TELEPÜLÉSI VÍZGAZDÁLKODÁS CSAPADÉKVÍZ-ELHELYEZÉS BUDAPEST,2007 Hidrológia I. - BMEEOVVAT25segédlet a BME Építőmérnöki Kar hallgatói részére Az építész- és az építőmérnök képzésszerkezeti és tartalmi fejlesztése HEFOP/2004 Hidrológia - PMKGNB 240 segédlet a PTE PMMK építőmérnök hallgatói részére Az építész- és az építőmérnök képzés szerkezeti és tartalmi fejlesztése HEFOP/2004/3.3.1/ A hidrológiai ciklus - Dulovics Dezsőné dr., Dr. Dulovics Dezső PhD. - CSAPADÉKTERHELÉS, HATÁSAI ÉS CSÖKKENTÉSÜK EGYES MÓDSZEREI, MASZESZ, A Magyar Szennyvíztechnikai Szövetség Lapja 2005 szeptember október Darabos Péter Mészáros Pál: KÖZMŰVEK, Budapesti Műszaki és Gazdaságtudományi Egyetem Építőmérnöki Kar Vízi Közműés Környezetmérnöki Tanszék Budapest, Horváthné Pintér Judit - Mrekva László: A zöldtetők szerepe a csapadékvíz felhasználásban és átmeneti tározásában a városi területeken Horváthné Pintér Judit - Mrekva László: Zöldtetővel a városi árvizek ellen Darázs Gabriella - Zöldtetőépítés ösztönzése Budapesten Egyéb webhelyek:
