1 Expandált polisztirolhab Alkalmazási terület Termék Alkalmazási terület Termék Födém, padló Külsô oldali hôszigetelés Hôszigetelés a szerkezet- Felfelé hûlô födémen, belsô térben, párnafák között, burkolattal védetten Felfelé hûlô födémen, belsô térben, nagy táblás burkolat alatt Felfele hûlô födémen, belsô térben, esztrich, aljzatbeton alatt, normál terhelhetôséggel Talajon fekvô padlóban, talajnedvesség elleni szigeteléssel nem védetten, igen nagy terhelhetôséggel Könnyûszerkezetes födémben, burkolattal védetten Talajon fekvô padlóban, lefele hûlô födémen, esztrich, aljzatbeton alatt, normál terhelhetôséggel Talajon fekvô padlóban, lefele hûlô födémen, esztrich, aljzatbeton alatt, normál terhelhetôséggel AT-N30 AT-N100 AT-N100 EXPERT AT-N30 AT-N100 Pogácsás lemez Födém, padló Magastetô Belsô oldali lépéshangés hôszigetelés Külsô oldali hôszigetelés Hôszigetelés a szerkezetben Belsô oldali hôszigetelés Esztrich, aljzatbeton, nagy táblás burkolat alatt, akusztikai követelményekkel Esztrich, aljzatbeton alatt, akusztikai követelményekkel, fokozott terhelhetôséggel Teherhordó szerkezet felett, a tetôfedéssel védetten Alacsony hajlású magastetôkben, csapadékvíz szigetelés felett, vízmegtartó rétegként c Szarufák között, belsô burkolattal védetten Teherhordó szerkezet alatt, belsô burkolattal védetten Kéthéjú hidegtetôben, átszellôztetett légtérrel AT-L2 AT-L4 Manzárd OÁZIS AT-N70 AT-N70 AT-N70 Belsô oldali hôszigetelés Talajon fekvô padlóban, lefele hûlô födémen, vasbeton aljzat alatt, nagy terhelhetôséggel Talajon fekvô padlóban, lefele hûlô födémen, vasbeton aljzat alatt, nagy terhelhetôséggel Talajon fekvô padlóban, lefele hûlô födémen, vasbeton aljzat alatt, igen nagy terhelhetôséggel AT-N150 Pogácsás lemez AT-N200 Lapostetô Külsô oldali hôszigetelés Egyenes rétegrendû, egyhéjú nem járható melegtetôben, extenzív zöldtetôben Egyenes rétegrendû, egyhéjú járható melegtetôben, extenzív és intenzív zöldtetôben Egyenes rétegrendû, egyhéjú parkolótetôben, intenzív zöldtetôben AT-N100 AT-N150 AT-N200 Felfele hûlô födém alsó síkján, vázszerkezetben, burkolattal védetten b AT-N30 Extenzív zöldtetôkben, egye-nes és fordított rétegrendû, egyhéjú melegtetôkben c OÁZIS a A fokozott méretállandóságú termék b Páratechnikai ellenôrzéssel c Az ÉME A-108/2001 szerint A termékek szabványos jelölése: AT-N30 (1 kék sáv): AT-N70 (2 kék sáv): AT-N100 (1 sárga sáv): AT-N150 (1 fekete sáv): AT-N200 (2 fekete sáv): AT-H80 (1 piros sáv): GRAFIT: AT-L2 (1 zöld sáv): AT-L4 (2 zöld sáv): EXPERT, EXPERT FIX: EXPERT DRÉN: OÁZIS: Padlófûtés rendszerlemez: EPS-EN T1-L1-W1-S1-P4-DS(70,-)3-BS50-CS(10)30-DS(N)5 EPS-EN T1-L1-W1-S1-P4-DS(70,-)3-BS115-CS(10)70-DS(N)5 EPS-EN T1-L1-W1-S1-P4-BS150-CS(10)100-DS(N)5-DLT(1)5 EPS-EN T1-L1-W1-S1-P4-BS200-CS(10)150-DS(N)5-DLT(2)5 EPS-EN T1-L1-W1-S1-P4-BS250-CS(10)200-DS(N)5-DLT(2)5 EPS-EN T2-L2-W2-S2-P4-DS(70,-)3-BS125-CS(10)80-DS(N)2-TR150 EPS-EN T2-L2-W2-S2-P4-DS(70,-)3-BS125-CS(10)80-DS(N)2-TR150 EPS-EN T3-L1-W1-S1-P4-DS(N)5-SD*-CP5 EPS-EN T3-L1-W1-S1-P4-DS(N)5-SD*-CP3 EPS-EN T2-L2-W2-S2-P4-BS250-CS(10)200-DS(N)2-DLT(2)5-TR200-WL(T)2-WD(V)5 EPS-EN T2-L2-W2-S2-P4-BS250-CS(10)200-DS(N)2-DLT(2)5-WL(T)2-WD(V)5 EPS-EN T1-L1-W1-S1-P4-BS200-CS(10)150-DS(N)2-DLT(1)5-WL(T)2-WD(V)5 EPS-EN T1-L1-W1-S1-P4-BS200-CS(10)150-DS(N)2-DLT(2)5 * Termékenként változik

2 Expandált polisztirolhab Austrotherm termékek Mûszaki jellemzôk Nyomófeszültség 10%-os összenyomódásnál Hajlítószilárdság Felületre merôleges húzószilárdság Hôvezetési tényezô (közölt érték) Hôvezetési tényezô (tervezési érték) Páradiffúziós ellenállási szám Páradiffúziós tényezô Méretállandóság normál klímán Méretállandóság adott hô- és nedvességtartalom esetén Alakváltozás adott nyomáson és hômérsékleten Hosszú idejû vízfelvétel Páradiffúziós vízfelvétel Dinamikai merevség Összenyomhatóság Mértékegység Szabvány osztály vagy fokozat kpa CS(10)i kpa BSi kpa TRi W/(m K) W/(m K) mg/(pa h m) % DS(N)i % DS(TH)i % DLT(i)5 térf.% WL(T)i térf.% WD(V)i SDi mm CPi AT-N30 30 CS(10)30 50 BS50 0,048 0, ,036-0,018 ±0,5 DS(N)5 3 DS(70,-)3 AT-N70 70 CS(10) BS115 0,04 0, ,036-0,018 ±0,5 DS(N)5 3 DS(70,-)3 AT-N CS(10) BS150 0,038 0, ,024-0,01 ±0,5 DS(N)5 5 DLT(1)5 AT-N CS(10) B8200 0,035 0, ,024-0,01 ±0,5 DS(N)5 5 DLT(2)5 AT-N CS(10) BS250 0,035 0, ,018-0,007 ±0,5 DS(N)5 5 DLT(2)5 AT-H80 80 CS(10) BS TR150 0,039 0, ,036-0,018 ±0,2 DS(N)2 3 DS(70,-)3 GRAFIT 80 CS(10) BS TR150 0,032 0, ,036-0,018 ±0,2 DS(N)2 3 DS(70,-)3 AT-L2 0,045 0,045 ±0,5 DS(N)5 SD20-10* 5 CP5 AT-L4 0,045 0,045 ±0,5 DS(N)5 SD30-15* 3 CP3 EXPERT, ,035 0, ,018-0,007 ±0, EXPERT FIX CS(10)200 BS250 TR200 DS(N)2 DLT(2)5 WL(T)2 WD(V)5 EXPERT RÉN 200 CS(10) BS250 0,035 0, ,018-0,007 ±0,2 DS(N)2 5 DLT(2)5 2 WL(T)2 5 WD(V)5 OÁZIS 150 CS(10) BS200 ±0,2 DS(N)2 5 DLT(1)5 2 WL(T)2 5 WD(V)5 Pogácsás lemez 150 CS(10) BS200 0,035 0, ,024-0,01 ±0,2 DS(N)2 5 DLT(2)5 * Vastagságfüggô osztály

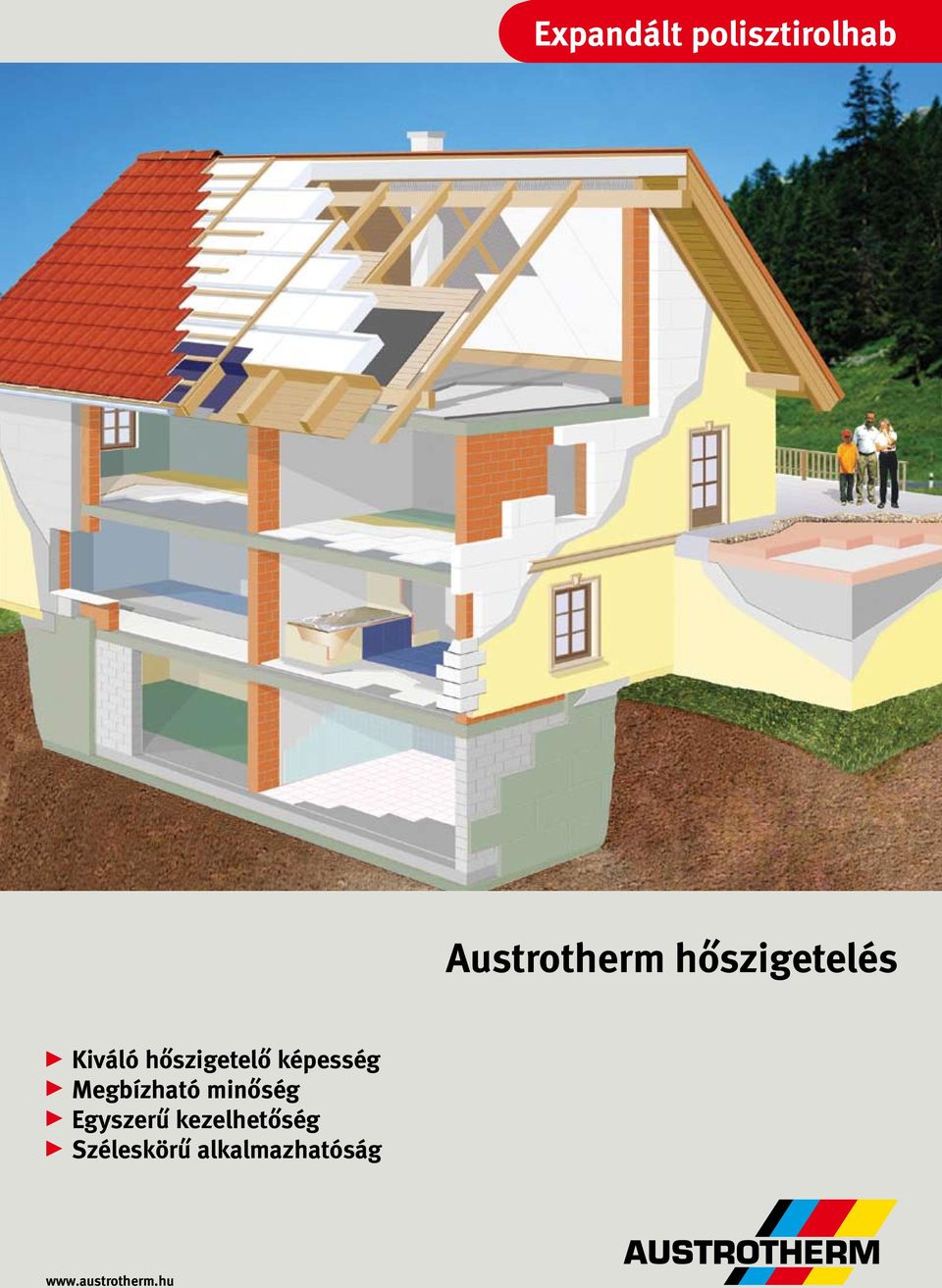

3 Expandált polisztirolhab Austrotherm hőszigetelés Kiváló hőszigetelő képesség Megbízható minőség Egyszerű kezelhetőség Széleskörű alkalmazhatóság

4 Expandált polisztirolhab Austrotherm hőszigetelő anyagok Gyártás Az AUSTROTHERM hôszigetelô anyagok expandált polisztirolhab termékek. A polisztirolhab alapanyaga a kôolajból elôállított polimerizált sztirolgyöngy, amely pentán hajtógázt és a hab tulajdonságait befolyásoló egyéb adalékanyagokat tartalmaz. A gyártás lépései: elôhabosítás, pihentetés, szükség szerint utóhabosítás, tömbhabosítás, a blokkok pihentetése, a termékek méretre vágása. Az elôhabosítás során a gyöngyök eredeti térfogatuk szeresére duzzadnak. Az így Iétrejött gyöngy cellaszerkezete zárt. Az elôhabosítással EPS szabványos termékosztályba tartozó anyagok gyártásához alkalmas gyöngyöt lehet elôállítani. Az EPS 30 és az AT-L termékekhez a habosítás folyamatát meg kell ismételni (utóhabosítás). A tömbhabosítás során zárt sablonba töltött polisztirol gyöngyöt ºC közötti hômérsékletû gôzzel ismételten duzzasztják. A képlékennyé váló gyöngyökbôl a megnövekedett belsô nyomás hatására alakul ki a homogén szerkezetû tömb. A kizsaluzott blokkokat átmeneti tárolás után, izzószálas vágóberendezésekkel lapokra, ill. egyedi igény esetén a kívánt alakra és méretre vágják. Ezzel az eljárással készülnek a szürke színû, fokozott hôszigetelô képességû GRAFIT lemezek is. A formahabosított termékek gyártása során nem tömböket készítenek, a zárt sablon itt táblaméretû. Egy gyártási ütemben így egy-egy hôszigetelô tábla készül. A gyártási eljárás különleges tulajdonságú (pl. nedvességnek ellenálló) alapanyagok felhasználására is alkalmas, a termékek mûszaki tulajdonságai pedig igen nagy pontosságúak. A minôségellenôrzés darabonként történhet. A technológia lehetôvé teszi különleges, vágással nem létrehozható formájú termékek elôállítását. Anyagtulajdonságok Hôvezetési tényezô Az expandált polisztirolhab legfontosabb jellemzôje a hôvezetési tényezô λ[w/(m K)]. Az igen jó hôszigetelô képesség a zárt cellákban nyugvó levegônek köszönhetô. A bezárt levegô nem távozik a cellákból, s így az anyag hôszigetelô képessége az idô múlásával sem csökken. A hôvezetési tényezô függ az anyag testsûrûségétôl, a testsûrûség növekedésével a hôvezetési tényezô csökken (1. ábra). A nedvességtartalom is lényegesen befolyásolja a hôvezetési tényezôt. A szakszerûen beépített polisztirollapok nedvességtartalmát a hôvezetési tényezô tervezési értékének szabványos meghatározásánál figyelembe veszik. A hôvezetési tényezô közölt értéke (λ D ) nagy számú vizsgálat eredményének statisztikai feldolgozásával megállapított, a 90%-os biztonsági szinthez tartozó jellemzô. A szürke GRAFIT lemezek hôvezetési tényezôje lényegesen kedvezôbb, mint a fehér anyagé (λ D =0,032 W/m K). A formahabosított EXPERT termék család anyagai is jobbak az átlagosnál (λ D =0,035 W/m K). Nyomószilárdság A nyomószilárdság szintén a testsûrûséggel összefüggô tulajdonság. Az MSZ EN termékszabvány a 10%-os összenyomódásnál mért nyomófeszültség értékek segítségével határoz meg termékosztályokat pl. EPS 30, EPS 70, EPS 80, EPS 100, EPS 150, EPS 200. A nyomófeszültség az anyag felhasználási területének meghatározásában az egyik legfontosabb szerepet játszó paraméter. A 10%-os összenyomódáshoz tartozó szilárdsági értékek viszont nem méretezési értékek, mert a polisztirolhab egy bizonyos összenyomódás felett (cca. 2-3%) már nem elasztikusan viselkedik, a cellák maradandó alakváltozást szenvednek. Hôállóság Ha mechanikus igénybevétel nem lép fel, az EPS 100 termékosztályú, illetve magasabb szilárdságú polisztiroihabok rövid ideig 100 C-t megközelítô hôhatásnak is ellenállnak. A hôszigetelô anyag az igen alacsony hômérsékletet is jól elviseli, -180 C-ig használható fel. Alaktartóság Az alaktartóság az MSZ EN szabvány szerint több jellemzôvel definiálható. Normál laboratóriumi körülmények (23 C, 50% páratartalom) között a méretváltozás nem lehet nagyobb, mint ± 0,5% [DS(N)5], illetve ± 0,2% [DS(N)2]. Ha az anyag méretállandóságát 70 C-on, normál klímához képest lényegesen nagyobb igénybevételnek kitéve vizsgálják, a méretváltozás nem haladhatja meg a 3%-ot [DS(70,-)3]. A méretállandóság fokozott hômérséklethatás és nyomóigénybevétel (DLT(1): 20 kpa, 80 C, DLT(2): 40 kpa, 70 C) mellett vizsgálva a méretváltozásnak 5%-nál kisebbnek kell lennie. Az MSZ 7573 szabvány az alkalmazás feltételeként rögzíti az alaktartóság egyes jellemzôit, illetve e jellemzôk legkisebb követelményértékeit. Méretváltozás hômérsékletváltozás hatására A polisztirolhab hôtágulási együtthatója /K. Nagy hômérsékletváltozás a nagyméretû hôszigetelô elemeknél lényeges hosszváltozást okoz, így azok rögzítésénél figyelembe kell venni a fokozott nyíró igénybevételt. 1. ábra Öregedés, idôjárás hatásaival szembeni ellenállóképesség Az expandált polisztirolhab hôszigetelô lemezek anyagtulajdonságai az idô múlásával nem változnak. A hab nem korhad, nem rothad. Tartós ultraibolya sugárzás (pl. napfény) hatására az anyag felszíne megsárgul, rideg, porló lesz. A helyesen beépített anyag felülete mindig eltakart, így védelmérôl csak a hosszú idejû tárolásnál kell gondoskodni.

5 Vegyszerállóság A polisztirolhabot a szokásos építôanyagok cement, mész, gipsz, anhidrit és az ezekbôl készült keverékek nem károsítják. Ellenáll erôs ásványi savaknak (pl. sósav 35%-ig, salétromsav 50%-ig, kénsav 95%-ig), bitumennek, oldószermentes bitumenes hidegragasztóknak, szilikonolajoknak, adhezív ragasztóknak, alkoholoknak. Tartósan nem áll ellen a parafinolajoknak, vazelinnek, dízelolajnak. Azonnal, vagy rövid idô alatt tönkreteszik az anyagat az oldószeres hidegragasztók, kátrányok, oldószerek (pl. aceton, éter, észter, nitrohigítók, benzol, xilol, lakkhigító, triklóretilén, széntetraklorid, terpentin), telített alifás szénhidrogének (pl. ciklohexán, benzinek) és a motorbenzin. Éghetôség Az éghetôség, a tûzzel szembeni viselkedés vizsgálata és a tûzveszélyességi osztályba sorolás az MSZ EN szerint történik. Az expandált polisztirolhabok ezen szabvány szerint az E kategóriába tartoznak, a régi besorolás szerint pedig "nehezen éghetô" minôsítést kapnak. Építésbiológiai tulajdonságok A polisztirolhab freont nem tartalmaz és más a környezetet, vagy az egészséget károsító hatása sincs. Az anyag nem táptalaja a mikroorganizmusoknak, s a talajbaktériumok sem támadják meg. Táblaméretek, élképzés Az expandált polisztirolhab tömbbôl, izzószálas vágással készülô AUSTROTHERM termékek normál táblamérete 100x50 cm, de a felhasználó kívánsága szerint készülhetnek a még járatos 100x100 cm, 100x200 cm méretben, illetve a legnagyobb 100x400 cm méreten belül bármilyen egyedi táblamérettel. A sík hôszigetelô táblákon kívül készülnek speciális formára vágott anyagok pl. íves elemek, oszlop-hôszigetelések, csôhéjak is. A hôszigetelô anyag táblák járatos vastagsága 10 mm-tôl 10 mmes lépcsôkben 200 mm-ig terjed. Egyedi vastagsági méret 1400 mm-ig lehetséges. A táblák szélképzése alapesetben egyenes, de lépcsôs, vagy csap-hornyos kialakítás is készülhet. Csomagolás, szállítás, tárolás A termékek polietilén fóliával csomagolva kerülnek forgalomba. Az anyagot zárt jármûvön célszerû szállítani. A rakodás, tárolás során a sérülésektôl óvni kell a termékeket. Hosszú idejû tárolásnál zárt, de legalább fedett helyen történô raktározás szükséges. Minôségi bizonylatok Az építési célra szolgáló anyagok, szerkezetek és berendezések mûszaki követelményeinek és megfelelôség igazolásának, valamint forgalomba hozatalának és felhasználásának szabályairól szóló 3/2003. (I. 25.) BM-GKM-KvVM együttes rendeletnek megfelelôen az MSZ EN szerint gyártott AUSTROTHERM expandált polisztirol hab hôszigetelô anyagok forgalomba hozatalát megelôzôen az Építésügyi Minôségellenôrzô Intézet végezte el az elôírt elsô típusvizsgálatokat. A CE jelölés használatához szükséges vizsgálatokat pedig az erre feljogosított Österreichisches Forschungsinstitut für Chemie und Technik (OFI) intézete folytatta le. Vastagság (cm) Épületszerkezetek hôszigetelése Javasolt érték Alacsony energiájú ház Passzív ház Hôátbocsátási tényezô W/m²K Vastagság (cm) Hôátbocsátási tényezô W/m²K Vastagság (cm) Hôátbocsátási tényezô W/m²K Talajon fekvô padló 9 0,37-0, , ,15 Pince födém 8 0,35-0,4 12 0, ,15 Padlás födém 16 0, , ,15 Magastetô 16 0, , ,15 Lapostetô 20 0, , ,15 Homlokzat kisméretû tömör tégla kettôsméretû kevéslyukú B 30-as tégla 12 0, , ,14 Uniform 13/ , ,2 25 0,14 Rába 10 0, ,2 24 0,14 Poroton PF 45/ , , ,15 Porotherm 30 NF 7 0, , ,15 Porotherm 38 NF 6 0, , ,15 Porotherm 44 NF 3* 0, , ,15 Vasbeton, kôfal 12 0, , ,14 Mészhomok tégla 12 0, , ,15 *A táblázatban szereplô valamennyi szerkezet páratechnikailag megfelelô, de a számítások elvégzése ajánlott, különösen ennél a megoldásnál.

6 Expandált polisztirol hab Austrotherm termékek alkalmazása (az MSZ 7573 szerint) Alkalmazási terület Termék Alkalmazási terület Termék Elemes homlokzatburkolat mögött, átszellôztetett légréssel Elemes homlokzatburkolat mögött, kérgesítve, átszellôztetett légréssel AT-N70 AT-H80 a Külsô oldali hôszigetelés Talajjal érintkezô épületszerkezetben, vízszigeteléssel nem védetten Talajjal érintkezô épületszerkezetben, vízszigeteléssel nem védetten EXPERT EXPERT GEODRÉN Homlokzati bevonatrendszerben Homlokzati bevonatrendszerben Homlokzati bevonatrendszerben, akusztikai követelménnyel AT-H80 a GRAFIT a AT-HR Fal Hôszigetelés a szerkezetben Elôregyártott homlokzati szendvicspanelben Könnyûszerkezetes külsô falban Belsô válaszfalban AT-N70 AT-N30 AT-N30 Homlokzati bevonatrendszerben, lábazati felületen EXPERT FIX Bevonatrendszerben, kérgesítve AT-H80 a Fal Külsô oldali hôszigetelés Bennmaradó zsaluzatként, koszorúban, áthidalóban, pilléreken, vakolat alatt Bennmaradó zsaluzatként, koszorúban, áthidalóban, pilléreken, vakolat alatt EXPERT FIX AT-N70 Belsô oldali hôszigetelés b Bevonatrendszerben, kérgesítve Nagy táblás, ragasztott burkolat alatt GRAFIT a AT-N70 Kétrétegû falazatban, átszellôztetett légréssel AT-N70 Vázszerkezetben, szerelt burkolat alatt AT-N30 Kétrétegû falazatban, átszellôztetett légrés nélkül AT-N70 Lefele hûlô födém alsó síkján, homlokzati bevonatrendszerben AT-H80 a Épület dilatációban Talajjal érintkezô épületszerkezetben, vízszigeteléssel védetten, normál terhelhetôséggel Épület dilatációban, akusztikai követelménnyel AT-N30 AT-N100 AT-HR Födém, padló Külsô oldali hôszigetelés Lefele hûlô födém alsó síkján, homlokzati bevonatrendszerben Lefele hûlô födém alsó síkján, belsô térben, burkolat nélkül Lefele hûlô födém alsó síkján, burkolattal védetten GRAFIT a AT-N70 AT-N30 Talajjal érintkezô szerkezetben, vízszigeteléssel védetten, nagy terhelhetôséggel AT-N150 Lefele hûlô vasbeton födém alsó síkján, bennmaradó zsaluzatként AT-N70

7 AT-H80 homlokzati lemez A ragasztóhabarcs felhordása az üvegháló elhelyezése simítás Ha a hôszigetelô lemezek elhelyezése és a ragasztó felhordása között több hét telik el és a felület elszínezôdik, a csiszolást meg kell ismételni. Ezt követôen rozsdamentes, 10 mm fogazású fogassimítóval legalább 2 mm rétegvastagságban felhordjuk a felületre a ragasztóhabarcsot. A friss ragasztórétegbe függôleges mozdulatokkal besimítjuk a hálót a fogassimító sima élével úgy, hogy a hálósávok legalább 10 cm-es átfedésbe kerüljenek. A burkolat alsó élénél lógó kb. 30 cm-es sávot visszahajtjuk, és belesimítjuk a ragasztóba. A hálónak az épület sarkainál és az éleknél kb. 20 cm-rel át kell fednie a másik épületoldalra, kivéve, ha hálós sarokvédôt alkalmazunk. Ajtók és ablakok sarkainál, valamint egyéb olyan helyeken, ahol fokozott nyírófeszültségek várhatók, átlósan elhelyezett üvegháló sávokat kell alkalmazni. A ragasztórétegbe bedolgozott üveghálót 1-2 mm vastag ragasztó-habarccsal, a fogas simító egyenes élével még frissen átsimítjuk. Az élek és hajlatok beborításánál különösen ügyelni kell arra, hogy a háló alatt ne keletkezzenek üregek. A ragasztó megkötése után a felületet átcsiszoljuk. Figyelni kell arra, hogy ennek során ne sértsük meg a hálót. Ha a homlokzat közvetlen napsütésnek vagy erôs, száraz szélnek van kitéve, ez a munkafolyamat nem végezhetô! Erôs, közvetlen napsütésben, + 5ºC alatt, illetve esôben nem szabad dolgozni. A szabadon maradó felületeket (üveg, fa, fém stb.) óvni kell a szennyezôdéstôl! Alapozás Az alapozót a vödörben jól fel kell keverni, és hígítás nélkül kell felhordani (ecsetelés, hengerezés, szórás). A száradás az idôjárástól és az aljzattól függôen minimum 12 óra. Foltosodást okozhat, ha a vakolat nem kellôen száraz alapozó rétegre kerül. Különösen kell ügyelni nedves idôben (magas páratartalom, köd), mivel a száradási idô ilyenkor hosszabb. A levegô, az anyag és az alapfelület hômérséklete nem lehet + 5ºC alatt. Minden szabadon maradó felületet (bádogozás, üveg, fa, alumínium, párkányok stb.) feltétlenül védeni kell! A vékonyvakolat felhordása A dörzsölt vakolatot a vödörben lassan forgó kézi keverôgéppel fel kell keverni. Rozsdamentes acélsimítóval a szemcsenagyság vastagságában felhordjuk, és percen belül mûanyagsimítóval feldörzsöljük. Az idôtartam az idôjárástól és az alapfelülettôl függ. A vakolás tilos + 5ºC alatt (ez vonatkozik a levegô, az anyag és az alapfelület hômérsékletére is)! Az elsô napon esôtôl és naptól óvni kell a felületet. Magas nedvességtartalom gátolja a kötést. A vakolattal szennyezôdött felületrôl a friss vakolat nedves ruhával letisztítható. A szerszámokat és eszközöket minden hosszabb munkaszünet elôtt vízzel le kell tisztítani. A 25-nél kisebb fehérségi értékû, sötét színû vakolatokat csak kis felületekre (Iábazat, homlokzati tagozatok, stb.) szabad felhordani. Tárolás Ragasztó: fedett, száraz helyen, raklapon 6 hónapig tárolható. Alapozó és dörzsölt nemesvakolat: fagymentes, hûvös helyen 6 hónapig tárolható. A rendszerspecifikus ismereteket a rendszergazdák szolgáltatják. Épületszerkezetek hôszigetelése Javasolt érték Alacsony energiájú ház Passzív ház Homlokzat kisméretû tömör tégla kettôsméretû kevéslyukú B 30-as tégla Vastagság (cm) Hôátbocsátási tényezô W/m²K Vastagság (cm) Hôátbocsátási tényezô W/m²K Vastagság (cm) Hôátbocsátási tényezô W/m²K 12 0, , ,14 Uniform 13/ , ,2 25 0,14 Rába 10 0, ,2 24 0,14 Poroton PF 45/ , , ,15 Porotherm 30 NF 7 0, , ,15 Porotherm 38 NF 6 0, , ,15 Porotherm 44 NF 3* 0, , ,15 Vasbeton, kôfal 12 0, , ,14 Mészhomok tégla 12 0, , ,15 *A táblázatban szereplô valamennyi szerkezet páratechnikailag megfelelô, de a számítások elvégzése ajánlott, különösen ennél a megoldásnál.

8 AT-H80 homlokzati lemez Energiatakarékosság Megszûnik a penész Megnövekszik az épület értéke Idôtállóbb lesz a szerkezet Javul az életminôség Esztétikus homlokzat Külsô falak hôszigetelése

9 AT-H80 homlokzati lemez Homlokzatok hôszigetelése A külsô falak hôszigetelését leggyakrabban hôszigetelô rendszerrel oldják meg. A homlokzati hôszigetelô rendszerek lakóházak, középületek és ipari épületek külsô falainak hôszigetelésére alkalmas. Új épületeknél és régi épülethomlokzatok felújítása során egyaránt felhasználható. Szinte valamennyi az építési gyakorlatban elôforduló falszerkezetre beton, tégla, elôregyártott elemekbôl szerelt fal-, ill. régi és új vakolatra (min. Hvh 10) felhordható. A hôszigetelô rendszer elkészítésével szilárd, az idôjárás hatásainak tartósan ellenálló bevonatot kap az épület. A dörzsölt vékonyvakolatok esztétikus felületképzést tesznek lehetôvé. A homlokzati hôszigetelô bevonatrendszerek I. tûzveszélyességi fokozatú épületeken egy szintig, II-V. tûzveszélyességi fokozatú épületeken szintkorlátozás nélkül alkalmazhatók. A bevonatrendszerek alkalmazásával a falazatok hôszigetelése optimálisan javítható, s a magas értékû szigetelés a fûtési költségek jelentôs mértékû megtakarítását eredményezi, az épületek belsô klímája kedvezôen változik, télen meleg, nyáron hûvös lesz, megszûnnek az oly gyakori épületfizikai károsodásokhoz (pl. páralecsapódás, penészesedés) vezetô okok. A homlokzati hôszigetelô rendszerek* rétegfelépítése Üvegháló Kb. 4 mm rácsosztású, mûanyaggal bevont, alkáliálló üvegszálháló. Alapozó Az alapfelület eltérô nedvszívóképességét kiegyenlítô, a vékonyvakolat tapadását javító anyag. Dörzsölt vékonyvakolat Mûanyagkötésû, mm szemcsenagyságú nemesvakolat; víztaszító, páraáteresztô felületképzés kialakítására. Lábazati alumínium sín Vízorros kiképzésû lábazati alumínium szegély Falazóanyag AUSTROTHERM AT-H80 hôszigetelô anyag Nagy méretpontosságú, újrafeldolgozott habanyagot nem tartalmazó, nehezen éghetô expandált polisztirol keményhab. AUSTROTHERM GRAFIT Alacsony hôvezetési tényezôjû, nagy méretpontosságú homlokzati hôszigetelô lemez. Szabványos termékjelölés (AT-H80, GRAFIT): EPS - EN T2 - L2 - W2 - S2 - P4 - DS(70,-)3 - BS CS(10)80 - DS(N)2 - TR150 Ragasztótapasz Üzemben elôrekevert, ásványi alapú, száraz ragasztóhabarcs a polisztiroltáblák ragasztására, az üveg szövet beágyazására és átvonására Tárcsás mûanyag dübel Idôjárásálló speciális dübel, a hôszigetelô réteg kiegészítô rögzítésére. AUSTROTHERM EXPERT FIX expandált polisztirolhab lemez Különösen alacsony vízfelvételû, nedvességre nem érzékeny hôszigetelô anyag, amit az épület nagy mechanikai igénybevételnek kitett felületén (fogadószint) és a lábazaton kell felhasználni. Szabványos termékjelölés: EPS - EN T2 - L2 - W2 - S2 - P4 - BS CS(10)200 - OS(N)2 - OL T(2)5 - TR200 - WL(r)2 - WO(V)5 Lábazati vakolat Mûgyanta kötésû vakolat lábazati részek végsô felületképzésére. * Az AUSTROTHERM AT-H80 homlokzati hôszigetelô lemez a Baumit Kft., a Caparol Kft., a Düfa Kft., a Hasit Kft., a Lasselsberger- Knauf Kft., a Profi Hungária Kft., a Sakret Bt., a Saint Gobain Weber Terranova Kft., a Sto Kft. és a TEX-Color Kft. hôszigetelô rendszereinek minôsített anyaga. Az ÉME alkalmasági bizonylatokat a homlokzati hôszigetelô rendszergazdák szolgáltatják.

10 AT-H80 homlokzati lemez Alkalmazási útmutató A ragasztóhabarcs keverése Egy nagyobb edénybe amibe belefér a teljes zsák tartalma és a víz vizet töltünk, majd hozzáadjuk a ragasztóhabarcsot. Kézi keverôszáras fúróval alaposan átkeverjük. A plasztikus anyagot kb. 5 perc pihentetés után még egyszer átkeverjük, és közben vízzel, illetve száraz ragasztóhabarccsal beállítjuk a megfelelô konzisztenciát. A megkevert ragasztóhabarcsot másfél órán belül fel kell használni! A polisztirol hôszigetelô lemez felragasztása A legalsó lemezsor alá a táblák felhelyezése elôtt tartólécezést rögzítünk, amelyet a rendszer elkészülte után elbontunk. A lábazat, illetve a léc felsô éle fölött 20 cm magasságban egy legalább 50 cm-es üveghálósávot ragasztunk fel a falra a ragasztóhabarcscsal, úgy, hogy az alsó része szabadon lógjon. Az így elkészített vezetô támasztékon lehet a lemezeket elhelyezni, és kötésben felragasztani. Lábazati alumínium szegély alkalmazása esetén a tartólécezés és a kiegészítô üveghálósáv elhelyezése elmarad. A szegélyt betonra min. 80 cm-enként, téglafelületre min. 50 cm-en ként kell rögzíteni. A hôszigetelô lemezekre a ragasztót az élek mentén folyamatosan, valamint a felületén legalább hat helyen pontokban kell felhordani. Ez a felragasztási mód biztosítja kisebb falfelületi egyenetlenségek esetén a lemezek tervszerû síkba helyezését. Ha az egyenetlenség az 1,5 cm-t meghaladja, a munka megkezdése elôtt a felületet legalább Hvh 10-es habarccsal ki kell javítani. Régi épületeknél és bizonytalan tapadású alapvakolatokon, beton felületeken, illetve többszintes épületek függôleges élei mentén a hôszigetelô lemezeket a ragasztó megkötését követôen (legalább 24 óra) mûanyag dübellel is rögzíteni kell! A kivitelezés során az ajtó- és az ablakkávákat, ki- és beugró falrészeket kell elôször befedni. A függôleges és vízszintes illesztéseknél nem szabad a ragasztóhabarcsnak megjelenni, mert hôhíd alakul ki. A sarkoknál fogazott kötésben kell elhelyezni a lemezeket. Az elülsô lemezélnek a falsíkból annyira kell kiállnia, hogy a merôleges lemezt teljesen átfedje, közöttük hézag ne maradjon. A ragasztási munka befejezése, illetve a ragasztó megkötése után a sarkokon kilógó lemezdarabokat le kell vágni, a sarkokat, éleket síkba kell csiszolni. Ugyancsak csiszolással kell a táblák közötti síkbeli eltéréseket (fogasságot) kiegyenlíteni, illetve a felületi szennyezôdést eltávolítani. A ragasztóval nem lehet dolgozni + 5ºC alatt!

11 Austrotherm GRAFIT 20 %-kal jobb hôszigetelô képesség Alacsonyabb járulékos költségek Egyszerûbben megoldható a nyílászárók környezetének kialakítása Bevált kivitelezési technológia Fokozott homlokzati hôszigetelés

12 Austrotherm GRAFIT A legjobb hôszigetelés a homlokzaton Az AUSTROTHERM GRAFIT az MSZ EN szabvány szerint gyártott, szürke színû expandált polisztirol hôszigetelô lemez, amely különleges alapanyagának köszönhetôen lényegesen alacsonyabb hôvezetési tényezôvel rendelkezik, mint a fehér színû változat. Az expandált polisztirolhab hôvezetése négy részbôl tevôdik össze. Egyrészt a polisztirol cellafalak, másrészt a cellákba bezárt levegô vezetésével, továbbá a levegô konvekciójával, illetve a hideg és a meleg oldali cellafalak különbözô hômérséklete révén, sugárzással távozik a hô. Ez utóbbit lehet jelentôsen lecsökkenteni, ha sugárzáselnyelô- vagy visszaverô anyagokat keverünk a gyártás folyamán az alapanyagba. Ezek adják az elemek szürke színét is. Az AUSTROTHERM GRAFIT az alacsonyabb hôvezetési tényezô mellett mechanikai, páradiffúziós és egyéb fizikai tulajdonságaiban azonos a korábbról ismert AUSTROTHERM lemezekkel. Mûszaki adatok: Nyomófeszültség (10%): 80 kpa Hajlítószilárdság: 125 kpa Felületre merôleges húzószilárdság: 150 kpa Hôvezetési tényezô (közölt érték): 0,032 W/(m K) Hôvezetési tényezô (tervezési érték): 0,032 W/(m K) Páradiffúziós ellenállási szám: Méretállandóság normál klímán: ± 0,2 % Újrafeldolgozott habanyagot nem tartalmazó, nagy méretpontosságú, utózsugorodást már nem mutató termék, amit elsôsorban homlokzati hôszigetelô rendszerekhez alkalmaznak. A mind szigorúbb hôtechnikai elôírásokat csak egyre vastagabb hôszigeteléssel lehet kielégíteni, ami a járulékos kiadások növekedését eredményezi (pl. hosszabb rögzítô dübel, szélesebb lábazati sín, stb.). A GRAFIT erre a gondra jelent megoldást, mert hôvezetési tényezôje jelentôsen kedvezôbb a korábban használatos anyagokénál, így kisebb vastagságban is hatékony hôszigetelést biztosít. Alkalmazása különösen elônyös olyan helyeken, ahol vastag hôszigetelô anyagot kell a falszerkezetre rögzíteni (vasbeton épületek), illetve felújítások során, mikor vastagabb hôszigetelés elhelyezése nem lehetséges (pl. ablakok környéke). Az elemek lépcsôs élképzéssel is készülhetnek, így az átmenô hézagok okozta hôhíd nem tud kialakulni. A hôszigetelô anyag freonmentes, így használatával nem károsodik az ózonréteg. Szabványos jelölés: EPS - EN T2 - L2 - W2 - S2 - P4 - DS(70,-)3 - BS CS(10)80 - DS(N)2 - TR150. Alkalmazás Az AUSTROTHERM GRAFIT alkalmazását az MSZ 7573 számú szabvány szabályozza. A lemez homlokzati hôszigetelô rendszerekben alkalmazható. Ezentúl a mechanikai tulajdonságok figyelembe vételével minden olyan épületszerkezetben felhasználható, ahol jelentôs mértékû hôszigetelést, energiamegtakarítást kívánunk elérni. Tervezés, kivitelezés Az AUSTROTHERM GRAFIT hôszigetelô lemez a 20 %-kal alacsonyabb hôvezetési tényezôn kívül tervezési, beépítési szempontból mindenben megegyezik a fehér színû, piros sávjelzésû AT-H80 jelû termékkel. Az anyagot hosszan tartó, közvetlen napsugárzásnak nem szabad kitenni. Épületszerkezetek hôszigetelése: Homlokzat típusa Javasolt érték Alacsony energiájú ház Passzív ház Vastagság (cm) Hôátbocsátási tényezô W/m 2 K Vastagság (cm) Hôátbocsátási tényezô W/m 2 K Vastagság (cm) Hôátbocsátási tényezô W/m 2 K kisméretû tömör tégla kettôsméretû, kevéslyukú, 10 0, , ,14 B 30-as tégla Uniform 13/10 8 0, , ,15 Rába 8 0, , ,15 Poroton PF 45/19 7 0, , ,15 Porotherm 30 NF 5 0, , ,14 Porotherm 38 NF 4 0, , ,14 Porotherm 44 NF 3* 0,28 8 0, ,14 Vasbeton, kôfal 10 0, , ,15 Mészhomok tégla 25 cm 10 0, , ,15 *A táblázatban szereplô valamennyi szerkezet páratechnikailag megfelelô, de a számítások elvégzése ajánlott, különösen ennél a megoldásnál.

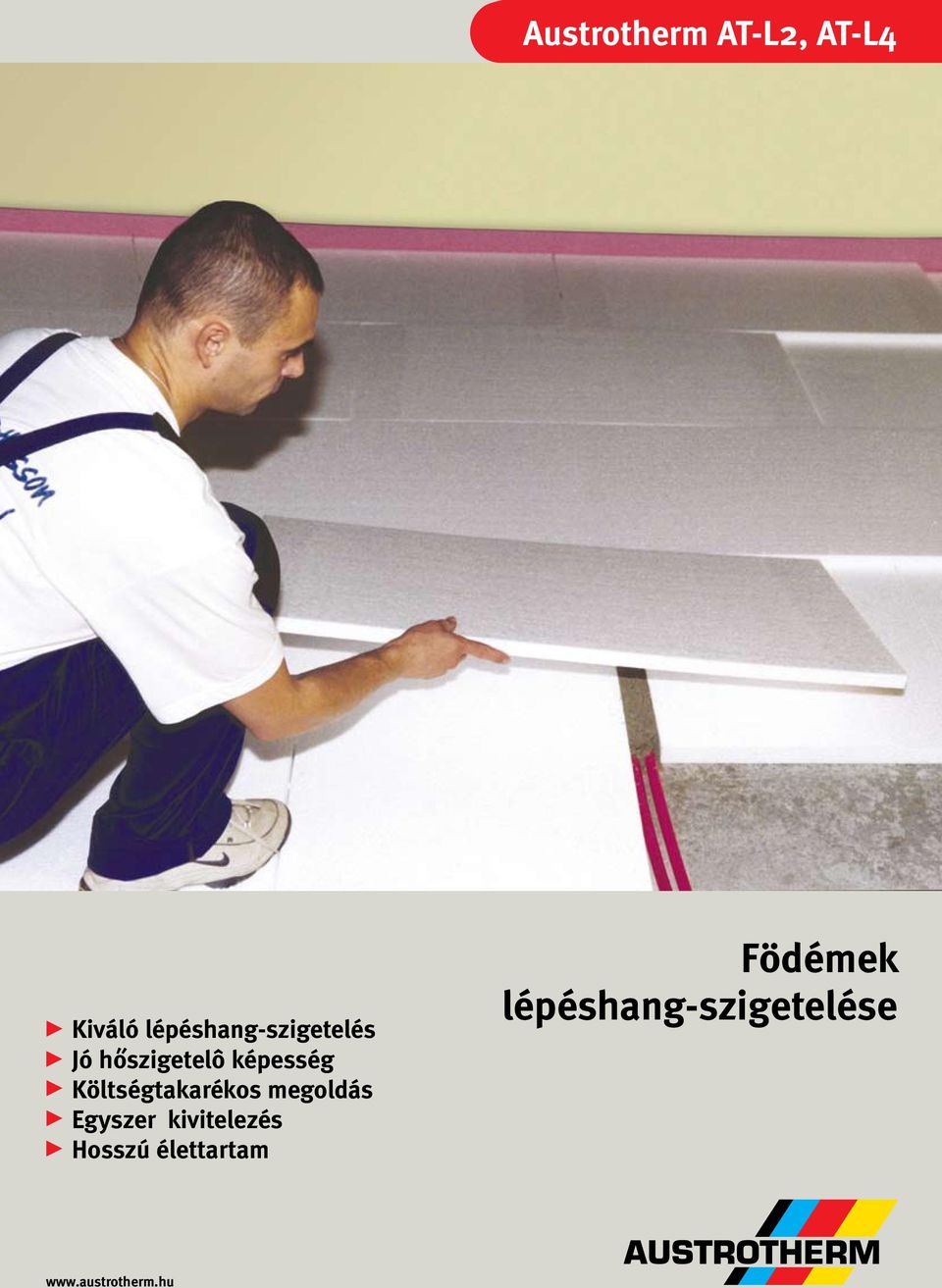

13 Austrotherm AT-L2, AT-L4 Kiváló lépéshang-szigetelés Jó hőszigetelô képesség Költségtakarékos megoldás Egyszerû kivitelezés Hosszú élettartam Födémek lépéshang-szigetelése

14 Austrotherm Lépéshang-szigetelés AT-L2, AT-L4 Lépéshangszigetelés födémen Az AUSTROTHERM AT-L2, AT-L4 lépéshang-szigetelô lemezek speciális eljárással rugalmassá tett expandált polisztirolhab termékek. A lemezek jó rugalmas tulajdonságai, melyeket alacsony dinamikai merevség értékek mutatnak, sem az anyag szakszerû beépítése, sem az építmény használata során nem változnak. Az AUSTROTHERM expandált polisztirolhab lépéshang-szigetelô anyagok lehetôvé teszik az épületek födémszerkezeteinek hatékony lépéshanggátlás-javulását. Az AUSTROTHERM lépéshang-szigeteléssel készülô épületszerkezetekkel gazdaságosan teljesíthetôk a hangszigetelési elôírások és az épületek használóinak komfortérzete is magas színvonalon biztosítható. Mûszaki adatok: Minôség Az AUSTROTHERM AT-L2, AT-L4 lépéshang-szigetelô anyagok gyártása és minôségellenôrzése az MSZ EN számú szabvány szerint, a megfelelôség értékelése az MSZ EN szerint történik. A termékek elôírt típusvizsgálatát az Építésügyi Minôségellenôrzô Intézet és az Österreichisches Forschungsinstitut für Chemie und Technik végezte. Alkalmazás AT-L2 *MSZ EN szerint Szabványos termékjelölés AT-L2: EPS-EN T3-L 1-W1-S1-P4-DS(N)5-SD**-CP5 (1 zöld sáv) ** SD20: AT-L2 18, 23, SD15: AT-L2 29, 34, SD10: AT-L2 45 AT-L4: EPS-EN T3-L 1-W1-S1-P4-DS(N)5-SD***-CP3 (2 zöld sáv) *** SD30: AT-L4 20, SD20: AT-L4 32, SD15: AT-L4 52 AT-L4 Összenyomhatóság: 5 (CP5*) 3 (CP3*) Hôvezetési tényezô (λ) közölt érték*: 0,045 W/(m K) 0,045 W/(m K) Hôvezetési tényezô (λ) tervezési érték: 0,045 W/(m K) 0,045 W/(m K) Éghetôség: E (nehezen éghetô) Ismertetôjel: 1 zöld sáv 2 zöld sáv Dinamikai merevség fokozat*: AT-L2 AT-L A lépéshang-szigetelô lemezek úsztatott padlószerkezetek kialakításához használhatók fel. Az alkalmazás általános szabályait az MSZ 7573 számú szabvány tartalmazza. Az úsztatott padlószerkezet elônyei: Igen jó hatásfokkal javítja a födém lépéshanggátlását, és kedvezôbbé teszi a léghang-szigetelését is. Padlófûtés esetén az anyag jó hôszigetelô képessége is kihasználható. Az AUSTROTHERM lépéshang-szigetelô lemezekkel költségtakarékos úsztatott padló készíthetô. Tervezés Az AUSTROTHERM AT-L2 lépéshang-szigetelô lemezek a lakóépületek, irodák, szállodák, kórházak, iskolák, bölcsôdék, munkás- és diákszállók, illetve a velük azonos besorolású egyéb építmények úsztatott padlószerkezeteibe építhetôk be. Az alkalmazás feltétele az, hogy az épület funkciója által meghatározott hasznos teher értéke (MSZ ) a 2,0 kn/m²-t ne haladja meg. Az AUSTROTHERM AT-L4 lemez mindazon épületeknél használható a padlók lépéshang-szigetelésére, ahol a hasznos teher értéke (MSZ ) 4,0 kn/m²-nél nem nagyobb (például tantermek, elôadótermek, üzletek, éttermek, múzeumok, színházak). Az egyes helyiségek közötti térelhatároló szerkezeteket és az épületszerkezetek kapcsolatait úgy kell kialakítani, hogy a helyiségek közötti lépéshang-szigetelés helyszíni vizsgálattal meghatározott értéke megfeleljen az MSZ ,3: 1988 szabványban meghatározott követelményeknek (2. táblázat). E követelményértékek az új, a felújított, és az átalakított épületekre egyaránt vonatkoznak. A követelményértékek teljesítése biztosítja az épület rendeltetésszerû használatából származó zajhatások megfelelô csökkentését. Ez természetesen nem jelenti azt, hogy a védett helyiségben a zajból semmi sem lesz hallható. A lépéshang-szigetelési értékek szubjektív megítélését az 1. táblázat mutatja be. A zajt okozó tevékenység szubjektív megítélése az egy szinttel lejjebb levô szomszédos helyiségben L n,w [db] Járkálás Bútortologatás 85 jól hallható erôsen hallható 75 jól hallható jól hallható 65 hallható jól hallható 55 nehezen hallható hallható 45 nem hallható nehezen hallható L' n,w súlyozott szabványos lépéshangnyomásszint 1. táblázat

15 Austrotherm AT-L2, AT-L4 Lépéshang-szigetelési követelmények Az épületek rendeltetése A zajt sugárzó szerkezet A zaj ellen védendô és a zajos helyiség rendeltetése L n,w [db] Társasházban lévô lakások, üdülôk A helyiségek födéme Lakószoba - másik lakás, üdülô bármilyen helyisége 55 (53*) Elôszoba, konyha, kamra, fürdôszoba - másik lakás hasonló helyiségei 58 Bármilyen helyiség - közös használatú padlástér, pince, tároló 55 Lakáson, üdülôegységen belüli szintek között 55 Terasz, folyosó födéme Lakószoba - közlekedôterek 55 Lakás, üdülô egyéb helyisége - közlekedôterek 58 Csoport-, illetve családi házban lévô lakások és önálló üdülôegységek A helyiségek födéme Lakáson, üdülôegységen belüli szintek között 55 Szállásépületek, üdülôszállók, egészségügyi épületek Oktatási intézmények, óvodák, bölcsôdék, irodaépületek A helyiségek, folyosók, járható tetôk födéme A helyiségek, folyosók, járható tetôk födéme Szomszédos lakások, önálló üdülôegységek között 45** Vendég és betegszoba - azonos helyiség, illetve közlekedôtér 55 Lakó és betegszoba - rendelô-kezelô helyiség, közlekedôtér 55 Tanári szoba, tanterem, elôadó - azonos helyiség, közlekedôtér 55 Foglalkoztató helyiség - azonos helyiség, közlekedôtér 55 Iroda, tanácsterem - azonos helyiség, közlekedôtér táblázat L' n,w : A szabványos helyszíni lépéshang-nyomásszint követelményértékei. A követelmények érvényesek akkor is, ha a zajt sugárzó szerkezet nem közvetlenül a védendô helyiség fölött/mellett helyezkedik el. * ajánlott érték ** vízszintes, ill. átlós irányú lépéshang-szigetelést célzó követelmény A táblázat az MSZ ,3: 1988 szabvány felhasználásával készült, azt azonban nem helyettesíti. Az úszópadló lépéshang-szigetelést javító hatása A födémszerkezetre kerülô úszópadló alkotóelemei a rugalmas úsztató réteg és a leterhelô tömeget képezô aljzatbeton rezgô rendszert alkotnak. A rendszer rezgésszigetelô hatása illetve az úszópadló lépéshang-szigetelést javító hatása a rezgô rendszer saját frekvenciája alatt 0 db, felette a frekvencia növekedésének függvényében emelkedô értékû. Az AUSTROTHERM AT-L lemezek alkalmazásával készülô, m 70 kg/m² felületi tömegû úszópadló lépéshang-szigetelést javító hatását a 3. táblázatban megadott L w adatok jellemzik. A födémek helyszínen várható lépéshang-szigetelési jellemzôinek számításánál az építéshelyi viszonyok kedvezôtlen hatása miatt ezeket az értékeket 2 db-el csökkenteni kell. Az úsztatott padlós födémek lépéshang-szigetelési jellemzôi Az építési gyakorlatban legtöbbször elôforduló AT-L2, AT-L4 lépéshangszigetelô anyaggal készített úsztatott padlós födémek helyszínen várható, a DIN 4109 (1989) alapján számított lépéshangszigetelési jellemzôit (L' n,w (sz)) a 4. táblázat tartalmazza. A számítás az L' n,w (sz)=l' n,w -( L w -2) [db] képlet alapján történt. Ha az úszóréteg tömege meghaladja a 120 kg/m²-t, az L' n,w (sz) értékek 2 db-el csökkenthetôk. Az értékek elérésének feltétele az úsztatott padlós födémszerkezet szakszerû kialakítása, hanghídmentessége. 3. táblázat Az AT-L lemez típusa Az AUSTROTHERM AT-L lemezek lépéshang-szigetelést javító hatása kemény padlóburkolattal L w [db] lágy padlóburkolattal L w [db] AT-L AT-L AT-L AT-L AT-L AT-L AT-L AT-L AT-L L w : a DIN 4109 (1989) alapján

16 Austrotherm AT-L2, AT-L4 4. táblázat Úszópadlós födémek számított súlyozott szabványos lépéshangnyomásszintjei (L' n,w (sz) ) Az úszópadló fajlagos tömege m 70 kg/m² A födém típusa A burkolatlan födém vtg. [cm] L n,w [db] AT-L2 18, 20, 23 kemény lágy padlóburkolat Az úszópadlós födém súlyozott szabványos lépéshangnyomásszintje L n,w [db]** AT-L2 29, 34 kemény lágy padlóburkolat AT-L2 45 kemény lágy padlóburkolat Vasbeton 15 76** ** E gerenda ker.béléstest + 4 cm felbeton 23 86* E gerenda EB béléstest 19 81* FERT födém + 4 cm felbeton 23 77* POROTHERM + 4 cm felbeton 23 87* PK-PS födém 19 79* BOHN födém + 3 cm felbeton 27 79* vtg. [cm] L n,w [db] AT-L4 27 kemény lágy padlóburkolat AT-L4 32 kemény lágy padlóburkolat AT-L4 52 kemény lágy padlóburkolat Vasbeton födém 15 76** ** UF-MV födém 27 85* SPAN-DECK födém 27 81* * Az ÉMI Akusztikai Laboratóriumában végzett vizsgálat eredménye, ** Számított érték a DIN 4109 (1989) alapján Kivitelezés Csak a hibátlan kivitelû úsztatott padló biztosítja a födémszerkezet elvárt lépéshang-szigetelését, ezért nagyon fontos a kivitelezés szabályainak betartása. A nyers födémet a munka megkezdése elôtt alaposan meg kell tisztítani. Kiemelkedô, ún. "hanghidat" képezô beton és betonvas részek, habarcs-csomók a felületen nem maradhatnak. Szükség esetén száraz homokot is lehet teríteni a felület kiegyenlítése érdekében. A falak mentén AUSTROTHERM peremszigetelô sávot kell elhelyezni, ami legalább 1 cm-rel nyúljon az aljzatbeton fölé. Az AT-L táblák fektetését az ajtótól legtávolabbi sarokban kell kezdeni. A lemezek soronként kötésben, szoros illesztéssel kerüljenek a födémre. A kiegészítô hôszigetelést ugyanígy kell fektetni. Ha a födémen gépészeti vezetékek futnak, azokat az alsó rétegként terített kiegészítô hôszigetelésben kell elhelyezni. Az egész felület befedése után helyezhetô el az AUSTROTHERM technológiai szigetelés. Ezt legalább 10 cm-es átfedéssel kell teríteni, és a falak mentén a peremszigetelés fölé kell vezetni. Az úszóréteg elkészítésekor ügyelni kell arra, hogy a lépéshang-szigetelô lemezek ne sérüljenek meg, ezért a szigetelés védelmérôl gondoskodni kell (pallóterítés).

17 Austrotherm AT-L2, AT-L4 Épületszerkezeti megoldások

18 Kiváló hôszigetelô képesség Igen nagy tapadófelület Csekély vízfelvétel Nagy mechanikai szilárdság Egyszerû kivitelezés Lábazat, koszorú, hôhíd hôszigetelésére

19 Hôszigetelés a kritikus helyeken Kis energiaveszteségû, jól szigetelt házakat ma már könnyû építeni. A megfelelô falazóanyagok és a jó hôszigetelô termékek biztosítják azt, hogy ne legyen túl magas a fûtési költség. De még ezeknél az épületeknél is adódnak megoldandó feladatok. Az épületeknek azok a pontjai minôsíthetôk kritikusnak, ahol geometriai okok (falsarok) vagy anyagváltás (pl. beton-jól szigetelô falazóanyag) miatt hôhidak jönnek létre. Ezeken a pontokon az átlagoshoz képest jelentôsen megnövekszik a hôleadás. Ilyen az erkélylemezek, konzolok, koszorúk, áthidalók, pillérek és a lábazat környezete. Az épület hôszigetelése viszont csak akkor hibátlan, ha teljes körû; vagyis az épület minden pontján nagyjából egyenértékûen hôszigetelt szerkezeteket találunk. Ennek elérésére mindig különös gondot kell fordítani, mert különben nem csak a jelentôs energiaveszteség okoz gondot, hanem a túlságosan lehûlô belsô felület miatt kellemetlen közérzet, sôt, páralecsapódás, kondenzáció is létrejöhet, ami már nem csak hôérzeti szempontból jelent kellemetlenséget, de épületfizikai károsodást is okozhat. Hôhidak Geometriai hôhidak esetén a külsô, hûlô felület nagyobb, mint a belsô felület, így a hûtôborda jelentôsen tudja csökkenteni a belsô felületi hômérsékletet. Ez a hôhíd típus a megfelelôen körbevezetett hôszigeteléssel megoldható. Az anyagváltásból adódó hôhidak esetén a jó hôvezetô képességû betonszerkezetek és a korszerû, alacsony hôvezetési tényezôjû falazóanyagok között tapasztalható különbséget kell kiegyenlíteni a hôszigetelô anyaggal. Erre alkalmas új termékünk, az EXPERT FIX. Mûszaki adatok: Nyomófeszültség: Hôvezetési tényezô (közölt érték): Hôvezetési tényezô (tervezési érték): Tervezés A hôszigetelés vastagságát hôtechnikai számítással kell meghatározni. A hôhíd vonalában nem lehet rosszabb a fal szigetelôképessége, mint az általános helyen. A tervezés során a hôszigetelés helyigényét biztosítani kell. Hôszigetelési vastagságok koszorúk elôtt (cm) Falazóanyag típusa POROTHERM kpa 0,035 W/(m K) 0,035 W/(m K) Páradiffúziós ellenállási szám: Méretállandóság normál klímán: ±2 % Alakváltozás adott nyomáson és hômérsékleten: 5% Hosszú idejû vízfelvétel: 2 térf. % Páradiffúziós vízfelvétel: 5 térf. % Szélképzés: Felület: Táblaméret, csomagolás: Hosszúság x szélesség: Hasznos felület: Vastagság: sima sûrûn bordázott 1250 x 600 mm 0,75 m 2 /db mm EXPERT FIX vastagsága (cm) 5 1. Falazóanyag 2. Pillér 3. EXPERT FIX hôszigetelés POROTHERM 38 YTONG 30 YTONG 37, EXPERT FIX Az EXPERT FIX az MSZ EN szabvány szerint gyártott, formahabosított expandált polisztirol lemez. A fokozott felületi bordázottság miatt jól tapad rá a vakolat és a betonnal is szilárd kötést ad, így a hôhidak szigetelésére különösen alkalmas. Homlokzati hôszigetelô rendszerekben a lábazati és a fogadószinti felületeken jól alkalmazható igen csekély vízfelvétele és nagy nyomószilárdsága miatt. Egyenes élképzése révén jól illeszkedik a sima élképzésû AUSTROTHERM AT-H80-as lemezhez. Kivitelezés A lábazatot tartós nedvességhatások érik (pl. olvadó hó), ezért nedvességnek ellenálló hôszigetelô anyagot kell alkalmazni. Az EXPERT FIX lemezre a homlokzati bevonatrendszerek elemei felhordhatók. Koszorúk, áthidalók szigetelésére a hôtechnikai számítás szerint szükséges vastagságú EXPERT FIX lemezt a zsaluzatba kell helyezni; táblánként két zsaluzati rögzítô elem alkalmazása növeli a kötôerôt. Vakolásnál a felületi anyagváltás miatt vakolaterôsítô háló alkalmazása javasolt.

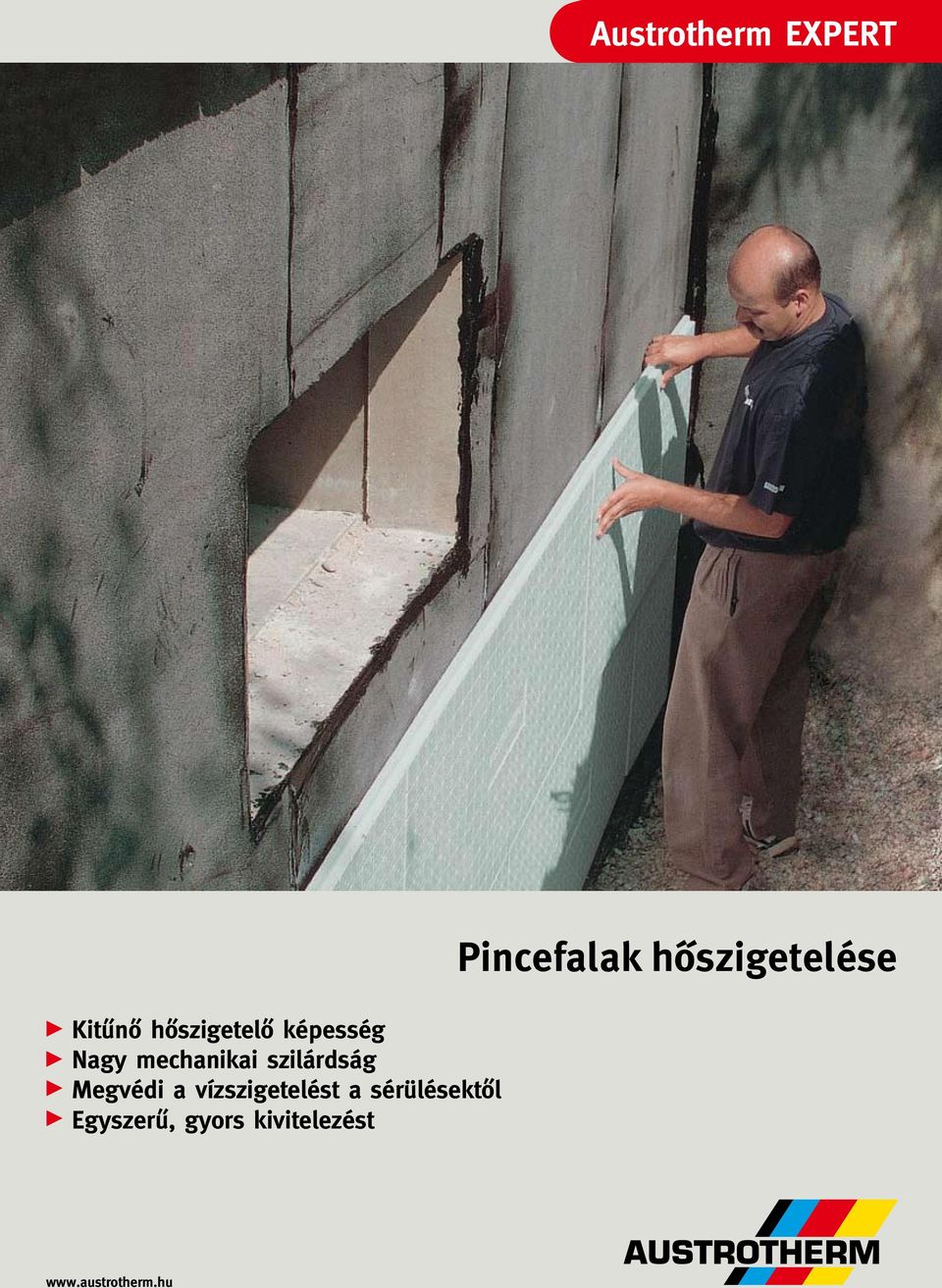

20 Austrotherm EXPERT Kitûnô hôszigetelô képesség Nagy mechanikai szilárdság Megvédi a vízszigetelést a sérülésektôl Egyszerû, gyors kivitelezést Pincefalak hôszigetelése

21 EXPERT Hôszigetelés a talajban Az AUSTROTHERM EXPERT hôszigetelô lemez az MSZ EN szabványnak megfelelô expandált, formahabosított polisztirol hôszigetelô elem, amely különösen alacsony vízfelvétele és nagy nyomószilárdsága révén alkalmas talajjal érintkezô épületszerkezet talajon fekvô padló, pincefal külsô oldali hôszigetelésére. Az elemek lépcsôs élképzésûek, így az átmenô hézagok okozta hôhíd nem alakul ki. A felületi mintázat elôsegíti a ragasztó megtapadását. A hôszigetelô anyag freonmentes, így használatával nem károsodik az ózonréteg. Szabványos jelölés: EPS - EN T2 - L2 - W2 - S2 - P4 - BS CS( 10)200 - DS(N)2 - DLT(2)5 - TR200 - WL(T)2 - WD(V)5. Alkalmazás Az AUSTROTHERM EXPERT alkalmazását az MSZ 7573 számú szabvány szabályozza. A táblák pincefal, talajjal közvetlenül érintkezô padlók nedvesség elleni szigeteléssel nem védett hôszigetelôanyagaként alkalmazhatók. Nagy szilárdságú hôszigetelô anyagként az expandált polisztirolhabok szokásos alkalmazási területein is felhasználható. Mûszaki adatok: Nyomófeszültség (10%): Hôvezetési tényezô (közölt érték): Hôvezetési tényezô (tervezési érték): 200 kpa Páradiffúziós ellenállási szám: Méretállandóság normál klímán: Ī2 % Alakváltozás adott nyomáson és hômérsékleten: 5% 0,035 W/(m K) 0,035 W/(m K) Hosszú idejû vízfelvétel: 2 tért. % Páradiffúziós vízfelvétel: 5 tért. % Tervezés Az EXPERT hôszigetelô lemezt a pincefal külsô oldalán kell elhelyezni, ahol a vízszigetelés mechanikai védelmét is ellátja, és a hôszigetelés további védelmet nem igényel. Ezáltal a költséges és nagy élômunka igényû szigetelés védô falazat építése elhagyható, miközben a szerkezet hôszigetelô képessége jelentôsen javul. A pincefal hôszigetelését minden esetben tovább kell vezetni a lábazaton, hogy a földbôl kilépô szerkezetek hôszigetelése is megoldott legyen. Erre a célra a bordázottabb felületû EXPERT FIX lemezeket kell alkalmazni, amire a homlokzati hôszigetelô rendszer elemeit (ragasztó, háló, vékonyvakolat vagy lábazati vakolat) kell felhordani, illetve kô, mûkô burkolattal kell ellátni. A padló hôszigeteléseként alkalmazott AUSTROTHERM EXPERT lemezek a talajnedvesség elleni védelem síkja alatt, közvetlenül a tömörített kavicságyra fektethetôk. Az aljzatbeton alá nem szükséges technológiai szigetelést elhelyezni. Az AUSTROTHERM EXPERT elemek talajvíznyomásnak kitett helyeken nem építhetôk be. Réteg- és torlaszvíz esetén a drénezésrôl gondoskodni kell. Fûtött pinceterek térelhatároló szerkezeteinél a hôátbocsátási tényezô ajánlott értéke 0,51 W/m 2 K. Kivitelezés Táblaméret, csomagolás: Hosszúság x szélesség: 1265 x 615 mm A hôszigetelés egy rétegben készül, a lépcsôs szélkiképzésû táblák hôhídmentesen csatlakoznak. Az AUSTROTHERM EXPERT táblák közti hézagok zártak legyenek. Hasznos felület: 0,75 m²/tábla Vastagság: mm Mennyiség: db/csomag Mennyiség: m²/csomag ,5 6 5,25 4,5 3,75 3 2,25 A termék polietilén fóliába csomagolva kerül forgalomba. A pincefal AUSTROTHERM EXPERT hôszigetelése szintén egy rétegben készüljön, úgy, hogy a lépcsôs toldás befelé, a fal felé, emelkedô átfedésû legyen. A hôszigetelést oldószermentes - a vízszigetelés anyagát sem károsító ragasztóval (pl. + 5 ºC felett Murexin 2K Standard, - 5 ºC felett Murexin Winter 2K) lehet addig rögzíteni, amíg a rétegesen visszatöltés a táblákat véglegesen megfogja. A pincefal melletti teret laza szerkezetû homokos kaviccsal kell feltölteni.

22 EXPERT Drén és Geodrén Kiváló vízelvezetés Nagy mechanikai szilárdság Tartósan jó hôszigetelô képesség Megvédi a vízszigetelést a sérülésektôl Egyszerû, gyors kivitelezés Biztonságos megoldás Hôszigetelô felületszivárgó
