1 Arts & Crafts Kemencék és tartozékok Fazekasság Porcelán festés Üveg festés Üveg rogyasztás Dekorálás Zománcozás Raku Made in Germany

2 Made in Germany A Nabertherm cég világszerte működő 350 dolgozójával több mint 60 éve fejleszt és gyárt ipari kemencéket a legkülönfélébb alkalmazási célokra. Gyártóként a Nabertherm cég rendelkezik a legszélesebb és legbővebb kemence választékkal a világon. A világ 100 országában ügyfél bizonyítja a kitűnő formatervezésű, kiváló minőségű és vonzó árú termékeket gyártó vállalat sikerét. Mértékadó a minőség és megbízhatóság tekintetében A Nabertherm nem csak standard kemencék legszélesebb választékát kínálja. A professzionális technika az Inhouse gyártásmóddal kombinálva lehetővé teszi, hogy ügyfélreszabott hőkezelési berendezéseket tervezzünk és kivitelezzünk anyagmozgatással és rakodóberendezésekkel. Komplex hőtechnikai gyártási folyamatokat valósítunk meg méretre szabott rendszermegoldások segítségével. Az innovatív Nabertherm vezérlés, szabályozás és automatika lehetővé teszi a gyártási folyamatok teljes körű vezérlését valamint azok felügyeletét és dokumentálását. A berendezések kialakítása során a részletek aprólékos kidolgozása, amely a nagy hőmérséklet pontosság és energetikai hatékonyság mellett hosszú élettartamot is garantál, biztosítja a piaci versenyben a döntő előnyt. Értékesítés hálózat világszerte - az ügyfélhez való közelség A központi kivitelezés és gyártás, valamint a nem központi értékesítés és szerviz azt a szándékunkat fejezi ki, hogy meg szeretnénk felelni az Ön igényeinek. Sokéves múltra visszatekintő értékesítési partnereink és saját értékesítő vállalkozásaink a Föld minden fontos országában garantálják ügyfeleinknek a testre szabott egyéni gondoskodást és tanácsadást ügyfeleink telephelyén. Kemencék és kemence berendezések referencia ügyfeleinknél az Ön közelében is üzemelnek. Nagy tesztelő központ ügyfeleink számára Melyik kemence a helyes megoldás ehhez az egyedi folyamathoz? Erre a kérdésre nem mindig egyszerű megtalálni a választ. Ezért hoztunk létre egy méretében és sokféleségében egyedülálló kísérleti műhelyt, ahol kísérletezéshez az általunk gyártott kemencék reprezentatív választéka áll ügyfeleink rendelkezésére. Ügyfél szolgálat és alkatrész ellátás Az ügyfélszolgálat specialistái világszerte az Ön rendelkezésére állnak. A nagy gyártási mélység miatt az alkatrészeket raktárról szállítjuk egy éjszaka alatt vagy rövid szállítási határidővel le tudjuk gyártani őket. Tapasztalat a hőkezelés számos alkalmazási területén Az Arts & Crafts (iparművészeti és kézműipari) területen kívül a Nabertherm cég a standard kemencék és berendezések széles skáláját kínálja a legkülönfélébb alkalmazási célokhoz. Termékeink moduláris felépítése a standard kemencékkel is megoldja számos alkalmazás, ezért az Ön egyedi problémáját is anélkül, hogy nagy ráfordítással testreszabott megoldást kellene kifejleszteni. 2

3 Tartalomjegyzék Oldal Felülről rakható Felülről rakható kerek/ovális kemencék....4 Felülről rakható kemence, kerek/szögletes... 6 Felülről rakható kemence/standard kivitel... 7 Felülről rakható kemencék tartozékai... 7 Kamrás kemencék Kamrás kemencék, 2 oldalról fűtött Kamrás kemencék, 3 oldalról fűtött... 9 Kamrás kemencék, 5 oldalról fűtött...10 Kamrás kemencék, standard kivitel...12 Tartozékok, üzembe helyező szolgáltatás...13 Kamrás kemencék kihúzható fiókkal vagy kihúzható kocsival...14 Üvegrogyasztó kemencék Felülről rakható üvegrogyasztó kemencék fedél fűtéssel...15 Fusing (összemelegítő) kemencék rögzített asztallal...16 Fusing (összemelegítő) kemence mozgatható asztallal vagy teknővel A GF és GFM fusing (összemelegítő) kemencék előnyei...19 Gázfűtésű kamrás kemence Raku kemencék...21 Üveggyöngy hűtőkemencék, Multifunkciós kemence Zománcozó kemencék A vezérléseink előnyeinek áttekintése, A billentyűk leírása Folyamat vezérlés és dokumentáció A konstrukció kialakításától a kiszállításig A Nabertherm termék választék

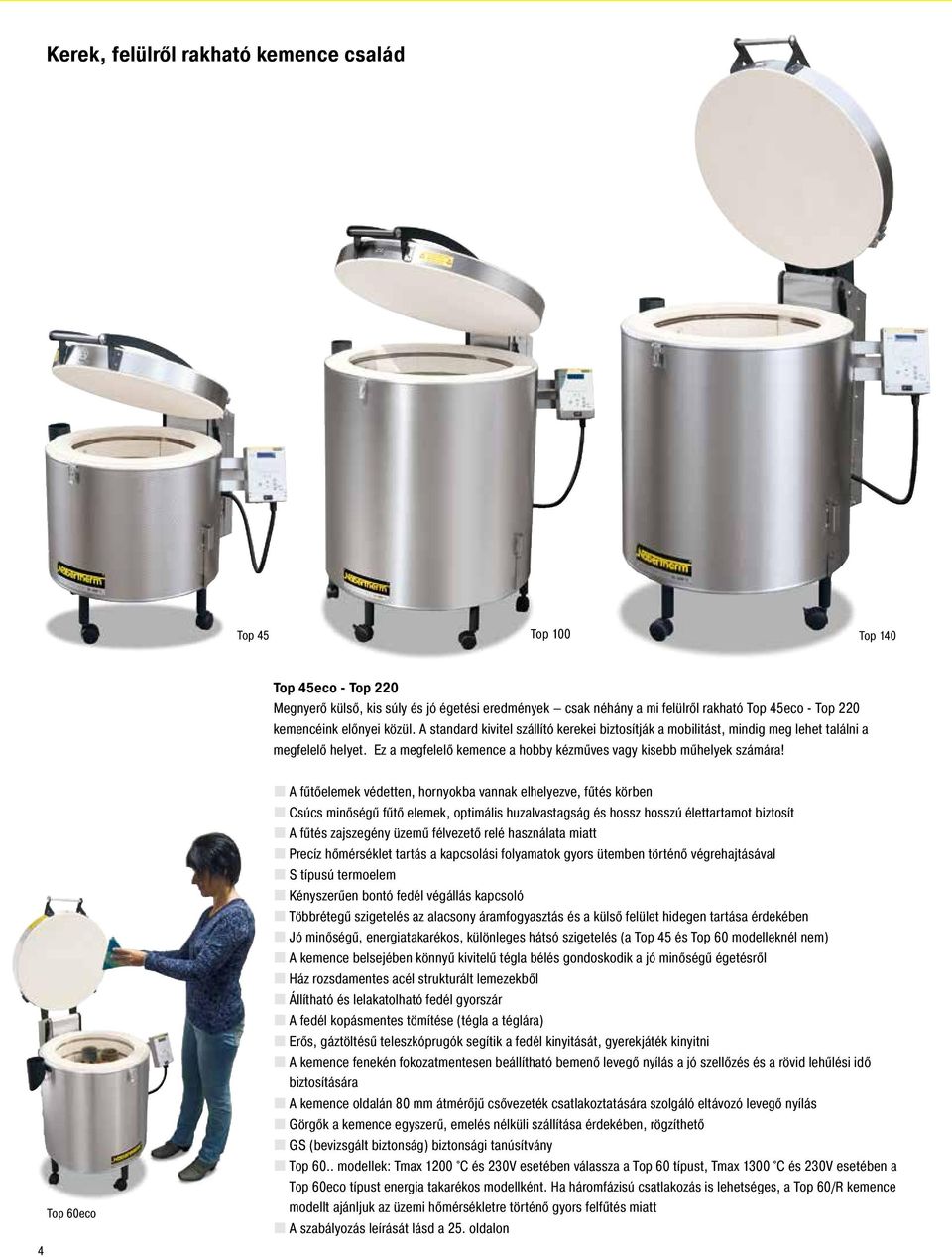

4 Kerek, felülről rakható kemence család Top 45 Top 100 Top 140 Top 45eco - Top 220 Megnyerő külső, kis súly és jó égetési eredmények csak néhány a mi felülről rakható Top 45eco - Top 220 kemencéink előnyei közül. A standard kivitel szállító kerekei biztosítják a mobilitást, mindig meg lehet találni a megfelelő helyet. Ez a megfelelő kemence a hobby kézműves vagy kisebb műhelyek számára! 4 Top 60eco A fűtőelemek védetten, hornyokba vannak elhelyezve, fűtés körben Csúcs minőségű fűtő elemek, optimális huzalvastagság és hossz hosszú élettartamot biztosít A fűtés zajszegény üzemű félvezető relé használata miatt Precíz hőmérséklet tartás a kapcsolási folyamatok gyors ütemben történő végrehajtásával S típusú termoelem Kényszerűen bontó fedél végállás kapcsoló Többrétegű szigetelés az alacsony áramfogyasztás és a külső felület hidegen tartása érdekében Jó minőségű, energiatakarékos, különleges hátsó szigetelés (a Top 45 és Top 60 modelleknél nem) A kemence belsejében könnyű kivitelű tégla bélés gondoskodik a jó minőségű égetésről Ház rozsdamentes acél strukturált lemezekből Állítható és lelakatolható fedél gyorszár A fedél kopásmentes tömítése (tégla a téglára) Erős, gáztöltésű teleszkóprugók segítik a fedél kinyitását, gyerekjáték kinyitni A kemence fenekén fokozatmentesen beállítható bemenő levegő nyílás a jó szellőzés és a rövid lehűlési idő biztosítására A kemence oldalán 80 mm átmérőjű csővezeték csatlakoztatására szolgáló eltávozó levegő nyílás Görgők a kemence egyszerű, emelés nélküli szállítása érdekében, rögzíthető GS (bevizsgált biztonság) biztonsági tanúsítvány Top 60.. modellek: Tmax 1200 C és 230V esetében válassza a Top 60 típust, Tmax 1300 C és 230V esetében a Top 60eco típust energia takarékos modellként. Ha háromfázisú csatlakozás is lehetséges, a Top 60/R kemence modellt ajánljuk az üzemi hőmérsékletre történő gyors felfűtés miatt A szabályozás leírását lásd a 25. oldalon

5 Top 190 Top 220 Kiegészítő felszerelések A Top Top 190 modell esetében fenék fűtés a nagyon egyenletes hőmérséklet biztosítására Kétzónás fűtés, a P 310 vezérléssel Alapállvány megemelés a Top 45 és Top 60 számára Falitartó a vezérlőnek, 2,5 m csatlakozókábellel Modell Tmax Belső méretek mm-ben Térfogat Külső méretek mm-ben Teljesítmény Elektromos Súly C szél. mély. mag. literben Szél. Mély. Mag. igény/kw csatlakozás* kg-ban Top 45eco 1300 Ø ,9 1-fázisú 60 Top Ø ,6 1-fázisú 60 Top 45/R 1300 Ø ,5 3-fázisú¹ 60 Top 60/Leco 1200 Ø ,9 1-fázisú 70 Top Ø ,6 1-fázisú 70 Top 60eco 1300 Ø ,6 1-fázisú 70 Top 60/R 1300 Ø ,5 3-fázisú¹ 70 Top Ø ,5 3-fázisú¹ 100 Top 100 LE 1100 Ø ,0 1-fázisú² 100 Top Ø ,0 3-fázisú 100 Top Ø ,0 3-fázisú 110 Top 140 LE 1100 Ø ,0 1-fázisú² 120 Top Ø ,0 3-fázisú 120 Top Ø ,0 3-fázisú 130 Top Ø ,0 3-fázisú 150 Top ,0 3-fázisú 150 ¹Fűtés csak két fázis között *A csatlakozó feszültségre vonatkozó útmutatót lásd a 25. oldalon ²Előtét biztosító 230 V-ra történő csatlakozás esetén = 32 A 5

6 Felülről rakható kemence, kerek/szögletes Top 16/R A méretének köszönhetően a Top 16/R kemence ideális hobby kerámiák, festett porcelán égetéséhez, kis méretű üveg rogyasztó munkákhoz vagy akár porcelán baba fej gyártáshoz is. Ez a kíméletes áron forgalmazott kemence típus kitűnően alkalmas máz minták és apró dolgok elkészítéséhez. Ez a kis modell mindent tud, amit a nagyok. Körkörös fűtés, a fűtő tekercsek süllyesztett kivitelűek védendő a mechanikai sérülésektől Ház rozsdamentes acél strukturált lemezekből Tégla bélés garantálja a tiszta égetést Asztali kivitel Programszabályzók lásd 25. oldal Modell Tmax Belső méretek mm-ben Térfogat Külső méretek mm-ben Teljesítmény Elektromos Súly C Ø mag. literben Szél. Mély. Mag. igény/kw csatlakozás* kg-ban Top 16/R ,6 1-fázisú 32 *A csatlakozó feszültségre vonatkozó útmutatót lásd a 25. oldalon HO 70/R HO 100 HO 70 - HO 100 A szögletes felülről rakható Nabertherm kemencék masszív, robosztus kivitelűek. Jól használhatók professzionális alkalmazásokra is. Mivel 5 oldalú fűtéssel rendelkezik kitűnő égetési tulajdonságokkal bír. Körkörös és alsó fűtés, a fűtő tekercsek süllyesztett kivitelűek, védendő a mechanikai sérülésektől Ház rozsdamentes acél strukturált lemezekből A kemence gurítható és rögzíthető is Fokozat mentesen állítható szellőzőnyílás a kemence alján a jobb levegőzés valamint a hűtési idő csökkentése érdekében Égésgázok kivezetésére szolgáló nyílás a kemence oldalán 80 mm-es csőcsatlakozási lehetőséggel Programszabályzók lásd 25. oldal 6 Égetőtér 5 oldali fűtéssel Modell Tmax Belső méretek mm-ben Térfogat Külső méretek mm-ben Teljesítmény Elektromos Súly C szél. mély. mag. literben Szél. Mély. Mag. igény/kw csatlakozás* kg-ban HO 70/L ,6 1-fázisú 120 HO 70/R ,5 3-fázisú¹ 120 HO ,5 3-fázisú¹ 160 ¹Fűtés csak két fázis között *A csatlakozó feszültségre vonatkozó útmutatót lásd a 25. oldalon

7 Felülről rakható kemence/standard kivitel Top 45 - Top 220 A hornyokba helyezett fűtőelemek optimális védelmet nyújtanak sérülések ellen. Nincs korlátozás a felülről rakható kivitelnél: A felülről rakható kivitelű kemencék is félvezetős relével vannak ellátva. Égetés közben csaknem zajmentesen és elhasználódás nélkül történik a fűtés kapcsolása. Az alkalmazott gáztöltésű teleszkóprugók megkönnyítik a kemence fedél nyitását és zárását. A nagyméretű modelleket szintén könnyen ki lehet nyitni. A kiváló minőségű szigetelés a meleget ott tartja ahol szükség van rá, a kemence belsejében. Top 60eco ff. modellek kiváló minőségű, energiatakarékos mögöttes szigeteléssel. A nagy kemencék műszaki megoldásai a felülről rakható kemencéknél is maguktól értetődőek: állítható bemenő levegő csappantyú és távozó levegő nyílás, a keletkező gázok biztonságos kivezetése céljából. 80 mm átmérőjű távozó levegő nyílás a kemence hátsó részén a távozó gázok egyenletes elvezetése céljából. Görgőkön mozgatható alváz. A kemencét megemelés nélkül át lehet helyezni. Kényelmesen és egyszerűen kezelhető vezérlés a hőmérséklet pontos vezérlése céljából. Az információs menü segítségével fontos adatokat lehet kiolvasni az áramfogyasztásra és üzemóraszámra vonatkozóan. Ehhez olvassa el a 24. oldalon kezdődő leírást. Felülről rakható kemencék tartozékai Fenék fűtés és kézi zóna szabályozás a Top Top 190 modellek számára Az Ön munkái különösen egyenletes hőeloszlást igényelnek? Akkor a Top 130 és Top 190 nagy felültöltős modelljeink számára a fenékfűtést ajánljuk kiegészítő felszerelésként. A fenékfűtéssel összefüggésben a külön kívánságra kapható P 310 vezérlés egy második fűtési zóna vezérlésére is képes. Az égetési jelleggörbéket a szokásos módon lehet a vezérlésen beállítani. Ha azt tapasztalja, hogy a függőleges hőeloszlás egyenletesebbé tétele érdekében változtatás szükséges, akkor ezt az arányt egyszerűen be lehet állítani. Fenékfűtés a Top 140 és Top 190 számára kiegészítő felszerelésként 7

8 Kamrás kemencék kétoldali fűtéssel N 40 E asztali modellként N 40 E - N 100 E Szélesre nyíló ajtajú kamrás kemencék, amelyek minden lehetőséget megadnak a hobby tevékenységhez. A kemencéket használni lehet kerámiához, üveg- és porcelán festéshez, egyszerűbb üvegrogyasztási munkákhoz. A legmagasabb minőség, megfelelő design és attraktív árak a verhetetlen szempontok ennél a kemence szériánál. N 60 E alváz szerkezettel kiegészítő felszerelésként Széria kivitel: asztali Alváz kiegészítő felszerelésként Fűtés mindkét oldalról kiváló minőségű, süllyesztett kivitelű fűtőelemekkel Hangtalan elektronikus relék A fűtés zajszegény üzemű félvezető relé használata miatt Precíz hőmérsékletkövetés, a gyors kapcsolások révén Csúcs minőségű PtRh-Pt hőelem a tökéletes hőmérsékletméréshez Kettős falú ajtószerkezet, a külső fal alacsony hőmérséklete érdekében A fedél nyitásakor kényszerleoldó végállás kapcsoló Több rétegű szigetelés könnyű szigetelő téglákkal a kemencetérben és speciális háttérszigetelés az alacsony energiafelhasználás érdekében Fokozatmentesen állítható, kézi légbefúvó nyílás Égésgázok kivezetésére szolgáló nyílás a tetőn Programszabályzók lásd 25. oldal Kiegészítő felszerelések Lábazat: Kényelmes 760 mm-es töltési magasság 8 Modell Tmax Belső méretek mm-ben Térfogat Külső méretek mm-ben Teljesítmény Elektromos Súly C szél. mély. mag. literben Szél. Mély. Mag.² igény/kw csatlakozás* kg-ban N 40 E ,9 1-fázisú 70 N 40 E/R ,5 3-fázisú¹ 70 N 60 LE ,9 1-fázisú 91 N 60 E ,6 1-fázisú 91 N 60 E/R ,5 3-fázisú¹ 91 N 100 E ,0 3-fázisú¹ 118 ¹Fűtés csak két fázis között *A csatlakozó feszültségre vonatkozó útmutatót lásd a 25. oldalon ²Magasság lábazattal mm

9 Kamrás kemencék három oldali fűtéssel N 140 LE - N 500 E Két oldalról és alulról fűtött kemencék, amelyek optimálisan használhatók iskolákban, óvodákban, vagy az ergoterápia területén. Ezek a kemencék ideálisak C közötti alkalmazási hőfokra. Három oldali fűtés (bal/ jobb fal és alul) a fűtő elemek védetten, hornyokban vannak elhelyezve (N 140 E - N 280 E) tartócsövekre húzott, szabadon sugárzó fűtőelemek (N 500 E) Csúcs minőségű fűtőelemek, az optimális szálvastagság és hossz hosszú élettartamot biztosít A fűtőszálak speciális elhelyezése optimális hőeloszlást biztosít A fűtés zajszegény üzemű félvezető relé használata miatt Precíz hőmérséklet eloszlás a gyors kapcsolások révén Csúcs minőségű PtRh-Pt hőelem a tökéletes hőmérsékletméréshez Az ajtó csukási erejét is csökkentő végállás kapcsoló Több rétegű szigetelés a hőveszteség csökkentésére és hideg külső felületek megtartása érdekében Erős, duplafalú ajtó, strapabíró tömítéssel Önhordó és elpusztíthatatlan falazott boltozat Állítható és lelakatolható fedél gyorszár Érdes külső felület A szállítási terjedelem része 3 db kerámiaalátét és egy alsó szerelőlemez az égési segédeszközök biztonságos felszereléséhez (N 140 E - N 280 E modellek) A szállítási terjedelem része egy SIC alaplemez az égési segédeszközök síkban történő felszerelésére (N 500 E modell) Környezetkímélő, hosszú élettartamú festés Fokozatmentesen állítható, kézi légbefúvó nyílás Szellőzőnyílás a kemencetér tetején a jobb levegő cirkuláció érdekében A szállítmény része egy csatlakozó csonk a kéménycső felszereléséhez (N 140 E és N 280 E esetén, átmér 80mm) kézi légelvezető csappantyú N 500 E esetén Tartó állvány Kényelmes 800 mm-es töltési magasság (N 500 E = 500 mm) tartó állvánnyal Kettőfalú ház kivitel a kis külső hőmérséklet érdekében kiegészítő felszerelésként. Már sorozat kivitelben készül az N 500 E modell esetében Programszabályzók lásd 25. oldal Modell Tmax Belső méretek mm-ben Térfogat Külső méretek mm-ben Teljesítmény Elektromos Súly C szél. mély. mag. literben Szél. Mély. Mag.¹ igény/kw csatlakozás* kg-ban N 140 LE ,0 1-fázisú² 220 N 210 LE ,0 3-fázisú 270 N 280 LE ,0 3-fázisú 300 N 140 E ,0 3-fázisú 220 N 210 E ,0 3-fázisú 270 N 280 E ,0 3-fázisú 300 N 500 E ,0 3-fázisú 700 ¹Állvánnyal együtt *A csatlakozó feszültségre vonatkozó útmutatót lásd a 25. oldalon ²Előtét biztosító 230 V-ra történő csatlakozás esetén = 32 A N 500 E Kettősfalú ház a kis külső hőmérséklet érdekében - strukturált, rozsdamentes nemesacélból készült oldallemezekkel kiegészítő felszerelésként Kézi légelvezető csappantyú az N 500 E típusnál 9

10 Kamrás kemencék 5 oldali fűtéssel N 150 N 200 N N 2200/H Magas színvonalú kidolgozás, megfelelő design, hosszú élettartam és kitűnő hőeloszlás a profi N N 2200/H kemencék teszik teljessé a kemence kínálatot. Évek óta bevált üveg, porcelán és kőedény égetésére, akár sűrű rakatok és 1340 C-ig történő égetés esetén is. Ezeket a kemencéket használja az ipar, kerámia műhelyek, stúdiók, klinikák, iskolák és magán felhasználók is, azaz mindenhol, ahol egy masszív kemencére van szükség, ahol gyakran égetnek és kitűnő hőeloszlásra van szükség. Öt oldali fűtés Tartó csöveken elhelyezett fűtőelemek gondoskodnak a szabad hőleadásról A legjobb minőségű fűtőelemek, optimális szálvastagság és hosszúság a hosszú élettartam érdekében A fűtőelemek speciális elhelyezése az optimális hőeloszlás érdekében Az aljzat fűtés védelme síkba helyezett SiC lappal A fűtés zajszegény üzemű félvezető relé használata miatt (N N300..) Precíz hőfok követés a gyors kapcsolásoknak köszönhetően Magas minőségű, kopás mentes PtRh-Pt hőelem Végállás kapcsoló az ajtóban Több rétegű szigetelés könnyű szigetelő téglákból falazva, és speciális háttér szigetelés az alacsonyabb áram felhasználás érdekében Önhordó és elpusztíthatatlan falazott boltozat A kemenceház dupla falú, az oldallemezek rozsdamentes acélból (N N300..), aminek köszönhetően alacsony marad a kemence külső falának hőmérséklete Igényes formatervezés Szilárd, kettősfalú ajtó Az ajtó állítható zárócsavarokkal zárható A kemenceház hosszú élettartamú, környezetbarát festéssel van ellátva Fokozatmentesen állítható, kézi légbefúvó nyílás Szellőző nyílás a kemencetér tetején a jobb légcirkuláció érdekében 10 N 100

11 N 300 A szállítmány része egy csatlakozó csonk a kéménycső felszereléséhez (80 mm átmérőjű, N N 300), kézi légelvezető csappantyú a mennyezet közepén (az N 440 modelltől) Tartó állvány (N N300..) Kényelmes 800 mm-es töltési magasság (N / N = 500 mm) tartó állvánnyal Igényesebb égetések számára kézi zónaszabályozás is szállítható Egyedi méretek és kivitelezések kérésre megoldhatók Programszabályzók lásd 25. oldal N 660 nemesacél oldallemezekkel mint kiegészítő felszereléssel Modell Tmax Belső méretek mm-ben Térfogat Külső méretek mm-ben Teljesítmény Elektromos Súly C szél. mély. mag. literben Szél.² Mély. Mag.¹ igény/kw csatlakozás* kg-ban N ,0 3-fázisú 270 N ,0 3-fázisú 305 N ,0 3-fázisú 345 N ,0 3-fázisú 430 N ,0 3-fázisú 700 N ,0 3-fázisú 850 N ,0 3-fázisú 1800 N ,0 3-fázisú 2500 N ,0 3-fázisú 3100 N 100/H ,0 3-fázisú 310 N 150/H ,0 3-fázisú 380 N 200/H ,0 3-fázisú 420 N 300/H ,0 3-fázisú 550 N 440/H ,0 3-fázisú 700 N 660/H ,0 3-fázisú 850 N 1000/H ,0 3-fázisú 2320 N 1500/H ,0 3-fázisú 2700 N 2200/H ,0 3-fázisú 3600 ¹Állvánnyal együtt *A csatlakozó feszültségre vonatkozó útmutatót lásd a 25. oldalon ²N N mm-es oldallemezekkel együtt (leszerelhető) Kézi légelvezető csappantyú az N 440 E típustól N

12 Kamrás kemencék/standard kivitel N N 660/H A tartócsöveken elhelyezett fűtőszálak szabad hőáramlást biztosítanak, mely kifogástalan hőeloszlást tesz lehetővé Félvezető relék a kemence vezérléséhez. Hangtalanul és szinte kopás mentesen, rövid ütemekben kapcsolgatnak a félvezető relék optimálisan közelítve az égetés lefutását az égetési görbéhez Könnyen kezelhető Vezérlő, precíz hőfok beállítással Szellőző nyílás a kemence fedelének hátsó részén középen, az eltávozó gázok egyenletes elszívására (fedő csappantyú az N 440 és N 660 számára) Gyorszár fogantyúk. Az ajtó lezárható egy függő lakattal Dupla falú kemenceház az alacsony külső hőmérséklet érdekében az oldalfalak strukturált rozsdamentes acélból (N 100/G - N300/H) Az ergonómiailag kedvező munkavégzést biztosító alváz a szállítási terjedelembe tartozik. Egyedi magasság vagy görgőkön mozgatható kivitel kiegészítő felszerelésként. Fokozatmentesen állítható bemenő levegő nyílás az égetés során optimális levegő ellátás és rövid lehűlési idő biztosításához. Az automatikus vezérlés kiegészítő felszerelésként szállítható. Szépen megtervezett nagy ajtó fogantyú Egyszerűen levehető SiC fenéklemez a fenékfűtés védelme és a kemencefenék kényelmes tisztítása céljából. A fűtő elemeket egyszerűen ki lehet cserélni. Szennyezett levegő leengedésére szolgáló kézi szelep a kemenceboltozat közepén, hogy a kemence tere optimálisan szellőzzön (N 500 E, N N 660/H). Ajánlás: A falazat és a fűtőelemek hosszú ideig tartósak maradnak, ha nem üzemelteti a kemencét rendszeresen a teljesítményének felső határán. Kb. 900 C C közötti alkalmazási hőfokokra az N N 660 modelljeinket ajánljuk, tartós 1230 C feletti használatra az N 100/H - N 660/H modelleket. 12

13 Temp. Tartozékok Kézi zóna szabályozás A fenékfűtéssel összefüggésben a külön kívánságra kapható P 310 vezérlés egy második fűtési zóna vezérlésére is képes. Az égetési jelleggörbéket a szokásos módon lehet a vezérlésen beállítani. Ha azt tapasztalja, hogy a függőleges hőmérséklet eloszlás egyenletesebbé tétele érdekében változtatás szükséges, akkor ezt az arányt egyszerűen be lehet állítani. P 310 T2 T1 wait time 1 time 2 time 3 time 4 Extra 1 1/2 Extra Info P start stop time min Automatikus bemenő levegő csappantyú Miután a kémiailag kötött vizet az égetés a kerámiából eltávolította (max. 600 C), a kemence bemenő levegő csappantyúját el kell zárni, hogy a léghuzatot elkerüljük és a nagy hőmérséklet tartományban egyenletesebb hőmérséklet eloszlást biztosítsunk. A Nabertherm kamrás kemencéket alapvetően mindig beállítható bemenő levegő csappantyúval látjuk el. A bemenő levegő csappantyúkat alternatív megoldásként gyárilag villamos hajtással lehet ellátni, amely a C 280 vagy P 300 vezérlésekkel teljesen automatikus vezérlést tesz lehetővé. Ha az Ön kemencéje B 130 vagy más a csappantyú állításhoz szükséges kiegészítő funkcióval nem rendelkező vezérléssel van felszerelve, akkor alternatív megoldásként félautomatikusan vezérelt bemenő levegő csappantyút lehet alkalmazni, amit egy kapcsolóóra vezérel. A csappantyú elektromágneses hajtással záródik, miután az előzőleg beállított idő eltelt. Ezt a félautomatikus megoldást utólag is be lehet szerelni. Hűtőventilátor A kemence gyorsabb lehűtéséhez. A C 280, ill. P 300 vezérlő extra funkciójával kapcsolható. Lábazat egyedi magasságban vagy kerekeken guruló változatban is Berakó állványok az N 150 ff kemence mérettől. Az állványok a rájuk fektetett rakat felépítménnyel együtt egy raklap emelővel közvetlenül a kemencébe helyezhetők. Max. 250 mm villaszélességű emelőkocsikhoz megfelelő (max. adagolási súly 150 kg). Emelőkocsi, 520 mm szélességű Kémlelőnyílás a kemenceajtóban Emelőkocsi felhelyezett etetőállvánnyal Ajtóütköző, bal Berakó lapok és támaszok az áru berakásához. Minden típusú kemencéhez megfelelő égetési segédeszköz készletet kínálunk. Ne habozzanak kapcsolatba lépni velünk! Üzembe helyező szolgáltatás A speditőrök által történő kemence szállítás alternatívájaként házhoz szállítást kínálunk Önnek Európa legtöbb országába. Mindegy, hogy Ön a kemencét a pincében vagy az első emeleten akarja üzemeltetni. Szakemberünk rövid időn belül a helyszínre viszi a kemencét. Felállítás után a kemence üzembe lesz helyezve. A vevőre szabott betanítás természetesen a szolgáltatás része. Szállítás pontosan a kemence üzemelési helyére, teljeskörű használati útmutatással 13

14 Kamrás kemencék kihúzható fiókkal vagy kihúzható kocsival NW 300 NW NW 1000/H Az NW modellsorozat ugyanazokat a meggyőző előnyöket nyújtja, mint a bevált N N 1000/H modellek, de egy jellegzetessége jelentősen megkönnyíti a betöltését. NW 440 A kemence feneke egy fiókos mechanizmusnak (NW 300/..) vagy tűzhelykocsis rendszernek (NW 440-től) köszönhetően kényelmesen kihúzható a kemencéből. Az így megkönnyített hozzáférhetőségnek köszönhetően a kemence betöltése jóval könnyebb. A betöltési magasság esetében ergonómiai szempontok állnak az előtérben. Betöltéskor a jobb áttekinthetőségnek köszönhetően sűrűbb elrendezés is elérhető. Az NW 300 ff. rendelkezik a már jól ismert kamrás kemencék összes többi jó tulajdonságával is, ilyenek pl.: Energiatakarékos szigetelés Öt oldali hevítés Alacsony zajszint és gyors fűtéskapcsolás a félvezető reléknek köszönhetően Intuitív kezelhetőségű vezérlő az ajtókban a helytakarékos telepíthetőségért A padlófűtés védelme: SIC sík burkolat, egymásra rakást lehetővé tévő felfekvő felülettel Önhordó, elpusztíthatatlan mennyezeti kialakítás, íves alakban falazva Kettősfalú ház, nemesacélból készült oldallemezek, a kis külső hőmérséklet érdekében Szilárd, kettősfalú ajtó Az ajtó beállítható és függőlakattal zárható Fokozatmentesen állítható levegő-bevezetési és -elvezetési nyílás a mennyezeten: jó keringés a kemencetérben Kényelmes betöltési magasság: 800 mm-es emelvény (NW / NW = 500 mm) A szabályzás leírásáról lásd a 25. oldalt Modell Tmax Belső méretek mm-ben Térfogat Külső méretek mm-ben Teljesítmény Elektromos Súly C szél. mély. mag. literben Szél. Mély. Mag. igény/kw csatlakozás* kg-ban NW ,0 3 fázisú 430 NW ,0 3 fázisú 700 NW ,0 3 fázisú 850 NW ,0 3 fázisú NW 300/H ,0 3 fázisú 430 NW 440/H ,0 3 fázisú 700 NW 660/H ,0 3 fázisú 850 NW 1000/H ,0 3 fázisú 2320 *A csatlakozó feszültségre vonatkozó útmutatót lásd a 25. oldalon

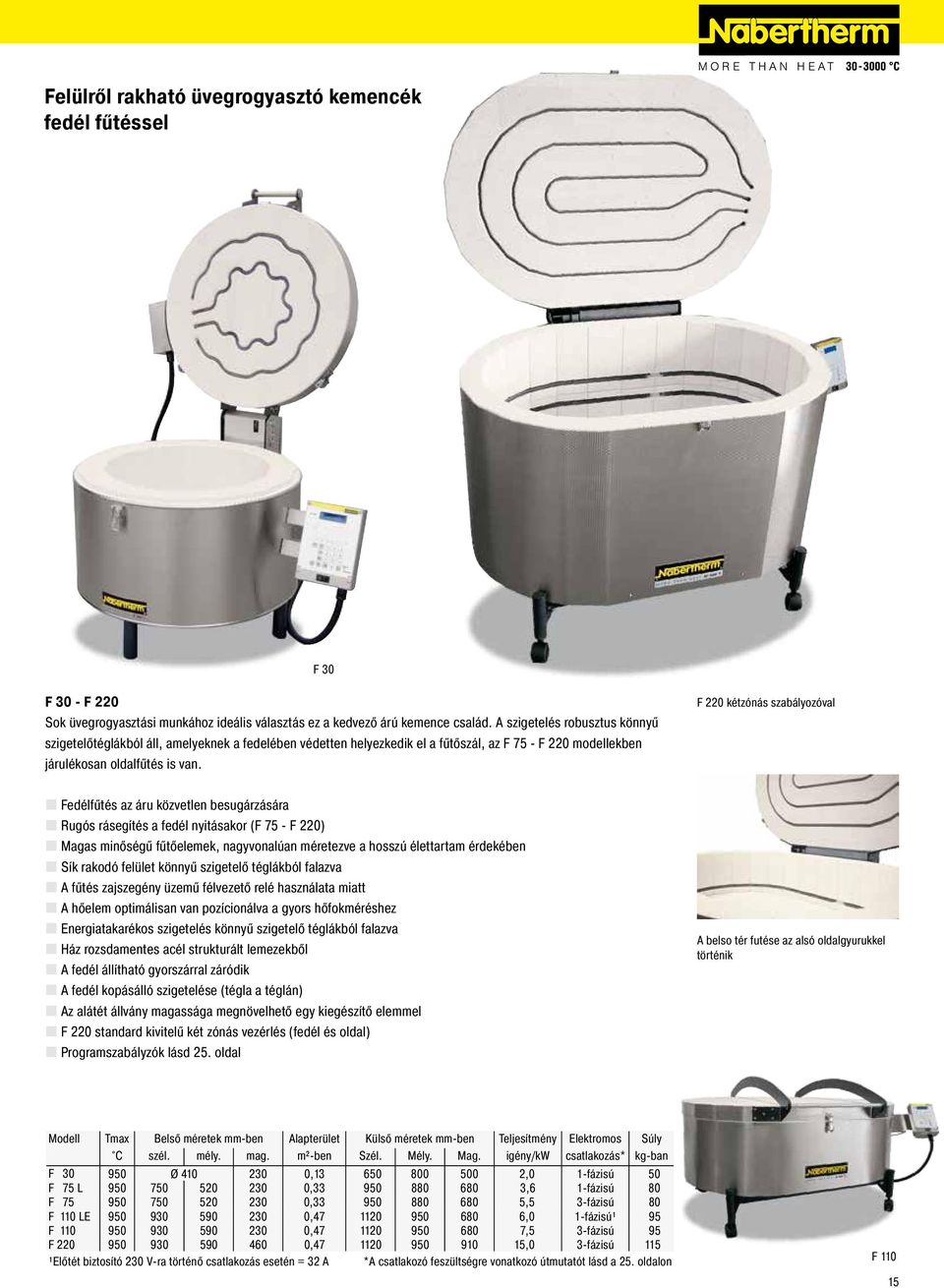

15 Felülről rakható üvegrogyasztó kemencék fedél fűtéssel F 30 F 30 - F 220 Sok üvegrogyasztási munkához ideális választás ez a kedvező árú kemence család. A szigetelés robusztus könnyű szigetelőtéglákból áll, amelyeknek a fedelében védetten helyezkedik el a fűtőszál, az F 75 - F 220 modellekben járulékosan oldalfűtés is van. F 220 kétzónás szabályozóval Fedélfűtés az áru közvetlen besugárzására Rugós rásegítés a fedél nyitásakor (F 75 - F 220) Magas minőségű fűtőelemek, nagyvonalúan méretezve a hosszú élettartam érdekében Sík rakodó felület könnyű szigetelő téglákból falazva A fűtés zajszegény üzemű félvezető relé használata miatt A hőelem optimálisan van pozícionálva a gyors hőfokméréshez Energiatakarékos szigetelés könnyű szigetelő téglákból falazva Ház rozsdamentes acél strukturált lemezekből A fedél állítható gyorszárral záródik A fedél kopásálló szigetelése (tégla a téglán) Az alátét állvány magassága megnövelhető egy kiegészítő elemmel F 220 standard kivitelű két zónás vezérlés (fedél és oldal) Programszabályzók lásd 25. oldal A belso tér futése az alsó oldalgyurukkel történik Modell Tmax Belső méretek mm-ben Alapterület Külső méretek mm-ben Teljesítmény Elektromos Súly C szél. mély. mag. m²-ben Szél. Mély. Mag. igény/kw csatlakozás* kg-ban F Ø , ,0 1-fázisú 50 F 75 L , ,6 1-fázisú 80 F , ,5 3-fázisú 80 F 110 LE , ,0 1-fázisú¹ 95 F , ,5 3-fázisú 95 F , ,0 3-fázisú 115 ¹Előtét biztosító 230 V-ra történő csatlakozás esetén = 32 A *A csatlakozó feszültségre vonatkozó útmutatót lásd a 25. oldalon F

16 Fusing (összemelegítő) kemencék rögzített asztallal GF 75 GF 240 GF 75 - GF 1425 A GF 75 - GF 1425 sorozat kemencéit professzionális üvegművészek számára terveztük. Szorosan egymás mellé helyezett, kvarcüveg csövek által védett fűtőelemekkel, amely a teljes asztalfelületen igen pontos hőmérsékleti értéket garantál összeolvasztáshoz vagy hajlításhoz. A kemence harangjában található, rendezetlen ásványgyapotból készült, optimalizált hőszigetelés, valamint a kemence aljában található robusztus tűzálló fajanszburkolat tiszta és biztonságos munkavégzést tesznek lehetővé. A nagyteljesítményű erősáramú csatlakozás révén a kemence gyorsan felfűthető. A teljes égetési folyamatot az intuitív kezelésű P 300 kontrollerrel lehet vezérelni. Combing egy GF 240 -ben Eltávozó levegő csappantyú kiegészítő felszerelésként Tmax 950 C Fűtőelemek védetten, kvarcüvegcsövekben Magas csatlakozási teljesítmény a rövid felfűtési idő és az energiatakarékos munkamenet érdekében Szorosan egymás mellé rendezett felső fűtőelemekkel az üveg közvetlenül és egyenletesen hevíthető Sík asztalfelület erős tűzálló fajansz-szigeteléssel és kijelölt rakodófelülettel A harang szigetelése rendezetlen kerámiagyapotból készül a gyors felfűtés és lehűtés érdekében A fűtés zajszegény üzemű félvezető relé használata miatt Precíz hőfok követés a gyors kapcsolások révén NiCr-Ni hőelem a kemencetérben a pontos hőfok mérésre Kettősfalú, állítható harang rozsdamentes szerkezeti acélból, perforált lemezes fedéllel Megnyerő design, szolid kivitelezés A harang igen könnyen nyitható és csukható, amelyet a kiváló minőségű gáztöltésű lengéscsillapító tehermentesít. Állítható, nagy méretű gyorscsatlakozók még kesztyűben is ergonomikus A harang bal és jobb oldalán nagy méretű fogantyúkkal a kemence nyitásához és zárásához Zárható levegőnyílások a tárgyak megfigyelése és a gyors lehűtés érdekében Erős, görgős alváz (amelyek közül kettő rögzíthető) lerakófelülettel az üvegek és a szerszámok számára A vezérlés helytakarékosan a kemence jobb oldalára szerelve 16

17 GF 600 Egyedi méretek és kivitelek kérésre megoldhatók Kényelmes 870 mm-es töltési magasság tartó állvánnyal Eltávozó levegő csappantyú a kupolán a gyors lehűlés céljából kiegészítő felszerelésként A szabályozók leírását ld. 25. oldal Modell Tmax Belső méretek mm-ben Alapterület Külső méretek mm-ben Teljesítmény Elektromos Súly C szél. mély. mag. m²-ben Szél. Mély. Mag.³ igény/kw csatlakozás* kg-ban GF , ,6 1-fázisú 180 GF 75 R , ,5 3-fázisú¹ 180 GF 190 LE , ,0 1-fázisú² 245 GF , ,4 3-fázisú¹ 245 GF , ,0 3-fázisú 250 GF , ,0 3-fázisú 450 GF , ,0 3-fázisú 500 GF , ,0 3-fázisú 550 GF , ,0 3-fázisú 600 GF , ,0 3-fázisú 850 GF , ,0 3-fázisú 1050 GF , ,0 3-fázisú 1200 ¹Fűtés csak két fázis között *A csatlakozó feszültségre vonatkozó útmutatót lásd a 25. oldalon ²Előtét biztosító 230 V-ra történő csatlakozás esetén = 32 A ³Állvánnyal együtt Összemelegített üveg munkadarabok 17

18 Fusing (összemelegítő) kemence mozgatható asztallal vagy teknővel GFM GFM 1050 A gyártás különleges követelményeinek kielégítésére fejlesztettük ki a GFM sorozatot. A mindenkori alkalmazástól függően különböző mélységű asztalokat tudunk szállítani. Standard kivitelként asztalt szállítunk a fusing (összemelegítés) számára. A rendszert különböző asztalokkal vagy különböző magasságú teknőkkel és számos más kiegészítő felszereléssel lehet kibővíteni. Különösen gazdaságos a cserélhető asztal rendszer, amelynél az egyik asztalt fel lehet tölteni miközben a másik a kemencében van. Tmax 950 C Fűtött kupola rögzített állvánnyal GFM 920 Bekattanó mechanizmus a fedélburkolat különböző helyzetben történő meghatározott kinyitására a gyorsabb lehűlés biztosításához Egy asztal a szállítási terjedelembe tartozik Görgőkön gördülő asztal, szabadon mozgatható Sík asztalfelület erős tűzálló fajansz-szigeteléssel és kijelölt rakodófelülettel Kényelmes 870 mm-es töltési magasság tartó állvánnyal Fűtőelemek védetten, kvarcüvegcsövekben Magas csatlakozási teljesítmény a rövid felfűtési idő és az energiatakarékos munkamenet érdekében Szorosan egymás mellé rendezett felső fűtőelemekkel az üveg közvetlenül és egyenletesen hevíthető A fűtés zajszegény üzemű félvezető relé használata miatt NiCr-Ni termoelem a kemence belső terében a hőmérséklet pontos méréséhez Kettősfalú, állítható harang rozsdamentes szerkezeti acélból, perforált lemezes fedéllel A harang szigetelése rendezetlen kerámiagyapotból készül a gyors felfűtés és lehűtés érdekében Tetszetős külső megjelenés és szolid kidolgozás A harang igen könnyen nyitható és csukható, amelyet a kiváló minőségű gáztöltésű lengéscsillapító tehermentesít Állítható, nagy méretű gyorscsatlakozók még kesztyűben is ergonomikus Zárható és szigetelt csappantyúval rendelkező nyílások a bemenő levegő és az üveg megfigyelése számára, kiegészítő felszerelésként megfigyelő ablakkal is A szabályozás leírását lásd a 25. oldalon Automatikusan nyíló kupola elektromechanikus orsó segítségével A GF és GFM sorozatú fusing (összemelegítő) kemencék kiegészítő felszerelése Automatikus fedélnyitás, a vezérlő extra funkciója segítségével programozható, a gyors lehűlés érdekében a GF 380-tól ill. GFM 380-tól kezdve Padlófűtés nagyobb objektumok egyenletes átmelegítéséhez kiegészítő felszerelésként Hűtőventilátor a gyorsabb hűtéshez zárt burkolat esetén További asztalok a kemencerendszer kibővítéséhez Váltóasztal-rendszer a kemence maradék hőjének kihasználásához és a ciklusidők lerövidítéséhez az asztal meleg állapotú cseréjével (az alkalmazott üveg hőmérséklet-változásoknak való ellenállásától függően) Eltávozó levegő csappantyú a fedőburkolaton a gyors lehűlés érdekében Beáramló légcsappantyú kémlelőablakkal az üveg megfigyeléséhez A bemenő levegő csappantyú az üvegtermék megfigyeléséhez kémlelő üveggel van ellátva kiegészítő felszerelésként 18 Modell Tmax Belső méretek mm-ben Alapterület Külső méretek mm-ben Teljesítmény Elektromos Súly C szél. mély. mag. m²-ben szél. mély. mag. igény/kw csatlakozás* kg-ban GFM , fázisú 410 GFM , fázisú 430 GFM , fázisú 610 GFM , fázisú 740 GFM , fázisú 860 *A csatlakozó feszültségre vonatkozó útmutatót lásd a 25. oldalon

19 A GF és GFM fusing (összemelegítő) kemencék előnyei Szorosan egymás mellé rendezett felső fűtőelemekkel az üveg közvetlenül és egyenletesen hevíthető. Robusztus tégla szigetelés a stabil és sík felület elérése céljából. A harang szigetelése rendezetlen kerámiagyapotból készül a gyors felfűtés és lehűtés érdekében. Felvezető relé a kemence fűtésének kapcsolására, ami lehetővé teszi a hőmérséklet optimális illesztését az égetési jelleggörbéhez. A csappantyúk az üvegtermék megfigyeléséhez kémlelő üveggel vannak ellátva kiegészítő felszerelésként. A harang bal és jobb oldalán nagy méretű fogantyúkkal a kemence nyitásához és zárásához. A nagy hőmérséklet ellen védett gáztöltésű rugó a kemence egyszerű nyitásához. Automatikus fedél nyitás kiegészítő felszerelésként. Padlófűtés nagyobb objektumok egyenletes átmelegítéséhez kiegészítő felszerelésként. Automatikus fedélnyitás kiegészítő felszerelésként. 19

20 Gázfűtésű kamrás kemence NB 600 NB 300 tartó állvánnyal NB NB 600 Bizonyos égetési folyamatokhoz gázfűtésű kamrás kemencére van szükség. A rövid felfűtési idő és az egyedülálló égetési eredmények ehhez biztosan meggyőző érveket szolgáltatnak. A nagy teljesítményű gázégőkkel ellátott NB NB 600 kamrás kemencék számos kreatív felhasználásra alkalmasak. Már az alapkivitelben is van hőmérsékletszabályzó. Miután az égőket manuálisan begyújtja, a vezérlő átveszi a szabályzást, és az égőket automatikusan átkapcsolja a nagy és a kis terhelések között. Az égőket úgy állítottuk be, ha már 300 C foktól relatívan pontos a szabályzás. Ennek ellenére azt ajánljuk, hogy az árut teljes mértékben szárítsa ki, hogy elkerülje a túl gyors felmelegedés miatt az alsóbb hőmérsékleti tartományokban keletkező selejteket. A program végén az égők automatikusan lekapcsolnak. Gázos szakaszok és hőelemek a kemencén Nagy teljesítményű ég Nagy teljesítményű, atmoszférikus égő cseppfolyós gázzal (1,5 bar/20 vagy 50 mbar csatlakozó nyomással) vagy földgázzal (20 vagy 50 mbar) történő üzemeltetésére A gázégők kőlönleges módon vannak elhelyezve, optimális lángvezetéssel (Top-Down) a jó hő eloszlás érdekében A teljesítmény és az atmoszféra (redukáló vagy oxidáló) kézi beállítása Gáz szerelvények a DVGW (Német Gáz- és Vízszolgáltatók Egyesülete) előírásai szerint lángőrrel és biztonsági szeleppel rendelkeznek Többrétegű, redukálás ellenálló szigetelés könnyű tűzálló téglákkal és különleges mögöttes szigeteléssel a kis gázfogyasztás elérésére Önhordó és elnyűhetetlen tetőszerkezet, boltozatként kifalazva Kettősfalú ház és ajtó, nemesacélból készült oldallemezek (NB 300), a kis külső hőmérséklet érdekében Szilárd, kettősfalú ajtó Az ajtó beállítható és lakattal zárható Környezetbarát, hosszú élettartamú porszórásos eljárással festett ház Eltávozó levegő kürtő 150 mm-es (NB 300) és 200 mm-es (NB 400, NB 600) csatlakozással Tartó állvány Kényelmes 800 mm-es (NB 300) és 500 mm-es (NB 400, NB 600) töltési magasság tartó állvánnyal Automatikus program futtatás a vezérlőegység segítségével 20 Modell Tmax Hasznos tér méretei mm-ben Térfogat Külső méretek mm-ben Teljesítmény Elektromos Súly C szél. mély. mag. l-ben Szél. Mély. Mag. ² kw csatlakozás*¹ kg-ban NB fázisú 430 NB fázisú 700 NB fázisú 850 ¹Üzemben nincs szükség villamos hálózati csatlakozásra *A csatlakozási feszültségre vonatkozó útmutatót lásd a 25. oldalon ²Beleértve a 440 mm-es gázelszívó (kivehető)

21 RAKU kemencék RAKU-System 100 gázégővel és emelővel Harang asztallal Kurblis emelő 3 darabos RAKU 100 készlet A RAKU 100 egy propán gáz fűtésű kemence szabad térben történő használatra. Ez a kemence két különböző építési módot egyesít, választható módon használható felül rakható kemenceként vagy harang kemenceként. Alap kivitelben a harangot két rúd segítségével emelik fel. Kiegészítőként szállítható egy kurblival működő emelő állvány, ami a harang mozgatását nagyon komfortossá teszi. Ezzel a megoldással a kemencét egyedül is lehet működtetni. Szívesen ajánlunk a kemencéhez illő gázégőt is, de használhatja saját égőjét is. 18 kw-os Propán égőfej csatlakozóval Egyszerű könnyű konstrukció Harang és felül töltős kemenceként is használható Ház rozsdamentes acél strukturált lemezekből Kémlelő nyílások az égési folyamat megfigyelésére Csúcsminőségű, alacsony hőtároló képességű szigetelés a rövid felfűtési idő érdekében Takarékos gáz fogyasztás Speciális láng vezetés a jó hőeloszlás érdekében Egyszerű kezelhetőség Modell Tmax Belső méretek mm-ben Térfogat Külső méretek mm-ben Súly kg-ban C szél. mély. mag. literben Szél. Mély. Mag. Fedő Emelős-zerkezet RAKU-System Emelő állvány Gázégő Teljesítmény: 18 kw Könnyen kezelhető hőmérő a RAKU 100 rendszerhez, NiCr- Ni hőelem, C fokig, Második érzékelő csatlakozási lehetőséggel 21

22 Multifunkciós kamrás kemencék Üveggyöngy hűtőkemence/mf 5 multifunkciós kemence Az üveggyöngyök professzionális módon történő feszültség mentesítéséhez nélkülözhetetlen egy magas minőségű kemence. Az MF 5 egy ideális kemence nagyobb üveggyöngyök vagy üveg ékszerek hűtéséhez. Az üveggyöngyök elhelyezésére egy nyílást vágtak a kemence ajtóban. Más célú alkalmazáskor ez a nyílás egy tömítő darabbal lezárható. Az infravörös fűtésnek köszönhetően a közvetlen érintkezés a fűtőelemekkel ki van zárva. A kemence ajtaja üzemelés közben is kinyitható, és eközben a kemence tovább fűt. A max. 950 C hőmérséklet miatt a kemencét üvegrogyasztáshoz, zománcozáshoz, dekorok égetésére, frittek és egyéb anyagok előmelegítésére lehet használni. Tmax: 950 C Fűtés a kemence boltozatáról A fűtőelemek kvarccsőben vannak védve, végállás kapcsoló az ajtóban nem szükséges Több rétegű szigetelés Asztali kivitel Ház rozsdamentes acél strukturált lemezekből Csekély energiafogyasztás Nagyon egyszerű kezelhetőség A fűtés zajszegény üzemű félvezető relé használata miatt Komfortos berakási lehetőség üveggyönygyöknek Programszabályzók lásd 25. oldal 22 Modell Tmax Belső méretek mm-ben Térfogat Külső méretek mm-ben Teljesítmény Elektromos Súly C szél. mély. mag. literben Szél. Mély. Mag. igény/kw csatlakozás* kg-ban MF ,6 1-fázisú 15 *A csatlakozó feszültségre vonatkozó útmutatót lásd a 25. oldalon

23 Tűzzománc kemencék LE 1/11 LE 6/11 LE 1/11 - LE 14/11 tűzzománc kemencék Az LE 1/11 - LE 14/11 típusú tokos kemencék ideálisak tűzzománcok égetésére. Kis munkák elvégzésére ez a kemencecsalád csekély áramfogyasztásának és egyszerű kezelhetőségének köszönhetően optimális munkaeszköz. Könnyű szálas szigetelésének köszönhetően felfűtési ideje nagyon rövid. Tmax 1100 C, folytonos munkahőmérséklet 1050 C Kétoldali fűtés A fűtőelemek kvarccsőbe húzva, védetten helyezkednek el Többrétegű szigetelés Ház rozsdamentes acél strukturált lemezekből Kis energiafelhasználás Nagyon egyszerű kezelés A fűtés zajszegény üzemű félvezető relé használata miatt Programszabályzók leírása lásd 25. oldal LE 2/11 Modell Tmax Belső méretek mm-ben Térfogat Külső méretek mm-ben Teljesítmény Elektromos Súly C szél. mély. mag. literben Szél. Mély. Mag. igény/kw csatlakozás* kg-ban LE 1/ ,5 1-fázisú 10 LE 2/ ,8 1-fázisú 10 LE 4/ ,8 1-fázisú 15 LE 6/ ,8 1-fázisú 18 LE 14/ ,9 1-fázisú 25 *A csatlakozó feszültségre vonatkozó útmutatót lásd a 25. oldalon 23

24 A vezérléseink előnyeinek áttekintése B 130 T2 T1 Temp. wait time 1 time 2 time 3 time 4 start stop Info T3 time min Az egyszerű kezelhetőség és a megbízhatóság áll az első helyen a saját gyártású vezérléseink kifejlesztése során Az áttekinthető billentyű elhelyezés a vezérlések egyszerű programozását teszi lehetővé A nagy méretű, jó kontraszttal rendelkező kijelzőn minden idő és hőmérséklet értéket gyorsan le lehet olvasni Modelltől függően különböző számú égetési jelleggörbét lehet tárolni Minden program szakaszt LED kijelző jelez ki Az olyan fontos információt mint pl. áramfogyasztás, üzemórák, vagy hibajelzések az Info -billentyű segítségével lehet lekérdezni P B 130 A billentyűk leírása P Program billentyű a program kiválasztásához Info Ennek a billentyűnek a segítségével a következő adatokat tartalmazó információs menüt lehet meghívni Billentyű a következő szegmensbe történő átlépéshez áramfogyasztás üzemórák program futási idő és hőmérséklet hibatároló fűtési teljesítmény start stop Billentyű az éppen futó program indításához/leállításához A C 280, P 300, P 310 vezérlőegységek kiegészítő billentyűi Fő billentyű a kijelzőn látható érték megváltoztatásához (hőmérsékletek, idők) Extra 1 Az extra funkciók mint pl. légfúvó aktiválására szolgáló billentyű (C 280, P 300, P 310) Tároló billentyű az Ön saját programjainak elmentéséhez Skip billentyű az azonnali szegmens váltáshoz (P 300, P 310) Reteszelő billentyű a vezérlő program módosítás elleni lezárásához (B 130, C 280) 1/2 Nagy teljesítményű fűtőkörök (csak P 310) 24

25 Temp. Temp. Temp. Folyamat vezérlés és dokumentáció A Nabertherm szabványosított, ügyfélbarát szabályzók tervezésében és gyártásában is többéves tapasztalatokkal rendelkezik. A vezérlők nagyon jó kezelési komforttal és már alapverzióban is átfogó funkciókkal rendelkeznek. B 130 Standard vezérlő A standard vezérlőink széles skálájával a legtöbb ügyfelünk igényeit ki tudjuk elégíteni. A mindenkori kemence modellhez illeszkedve a vezérlő megbízhatóan szabályozza a kemence hőmérsékletét. A standard vezérlőket a Nabertherm cégcsoporton belül fejlesztettük ki és gyártatjuk le. A vezérlések kifejlesztése során az egyszerű kezelhetőségre nagy hangsúlyt helyezünk. Műszakilag a készülékek a mindenkori kemence modellhez ill. az azzal kapcsolatos alkalmazáshoz illeszkednek. Az egyszerű, egyetlen beállítható paraméterrel rendelkező vezérléstől kezdve a szabadon beállítható szabályozási paramétereket, tárolható programokat lehetővé tévő, öndiagnosztikával és számítógép csaltakoztatására szolgáló interfésszel rendelkező mikroprocesszoros PID szabályozás - nekünk megvan a megoldás az Ön igényeinek kielégítésére. T2 T1 B 130 wait time 1 time 2 time 3 time 4 P start stop Info T3 time min A standard vezérlők hozzárendelése a kemencecsaládokhoz Top 16/R - Top 100 Top Top 220 HO HO 100 N 40E - N 100E N 140E - N 500E N N 2200/H Katalógusoldal NW NW 660/H Vezérlők B 130 C 280 P 300 P 310 R 6 B F 30 - F 110 F 220 GF 75 - GF 1425 GFM NB NB 600 MF 5 LE 1/11- LE 4/11 LE6/11 - LE 14/11 C 280 P 300 T2 T1 P 300 wait time 1 time 2 time 3 time 4 Extra 1 Extra Info P start stop time min A standard vezérlőegységek funkcióinak terjedelme C6 B 130 B 150 C 280 P 300 P 310 Programok száma Szegmensek Plusz funkciók (pl. ventilátorszabályzás, csappantyúk) 2 2¹ 2¹ A szabályozási zónák maximális száma Kézi zónaszabályozás irányítása Önoptimalizálás Szöveges állapotkijelzés Adat bevitel számjegy billentyűk segítségével Billentyűlezárás Skip gomb, szegmenscseréhez Programbeadás lépésekben 1 C-tól ill. 1 perctől Indulási idő beállítható (pl. éjszakai áram használathoz) C/ F átkapcsolás kwh számláló Üzemóra számláló NTLog Basic a Nabertherm-vezérlőhöz: A folyamatadatok rögzítése USB-memórián Csatlakozó az MV szofter számára Standard Opció ¹ olvadékfürdős szabályozóként nem P 310 T2 T1 P 310 B 150 wait time 1 time 2 time 3 time 4 Extra 1 1/2 Extra Info P start stop time min Számítógépes csatlakozási pont/mv software A fenti szabályozó m szerekhez opcióként egy csatlakozó egység kapható. A csatlakozási ponton keresztül egy számítógépen leolvasható a program lefutása és egy táblázatkezel programmal kiértékelhet. Alternatív lehet ség a program vezérlése a Nabertherm MV vezérl software segítségével. Kérjen további információkat! Csatlakozási feszültségek a Nabertherm kemencékhez 1-fázisú: mindegyik kemence kapható 110 V V, 50 vagy 60 Hz csatlakozó feszültséggel 3-fázisú: mindegyik kemence kapható 200 V V, illetve 380 V V, 50 vagy 60 Hz csatlakozó fes zültséggel 25

26 A konstrukció kialakításától a kiszállításig Több mint 40 fejlesztő mérnök gondoskodik róla, hogy a mi kemencéink mindig a legmagasabb műszaki színvonalat képviseljék. Minden kemencét a legmodernebb háromdimenziós CAD program segítségével tervezünk meg. A mechanikai funkciókat már a képernyőn lehet tesztelni. Hogy a németországi gyártó helyszín jövőjét biztosítsuk, kemencéink gyártásához a legmodernebb gépeket használjuk. Például a kemencék minden acéllemez alkatrészét nagyon precízen, lézeres vágó berendezésen vágunk ki. Kemencéink szigetelése során nem használunk kompromisszumos megoldásokat. Minden kemencét kézi munkával falaztatunk ki. Minden szigetelő anyagot kézzel választunk ki és pontosan helyezünk be a kemencébe. Minden anyag rendszeres minőségi ellenőrzése biztosítja kemencéink hosszú élettartamát. Minden kemencét terjedelmes végellenőrzésnek vetünk alá, mielőtt elhagyná a gyárat. Mindez kihangsúlyozza a minőséggel és kidolgozással szemben támasztott igényeinket. A hosszú élettartamú kemencék számára fontos a jó alkatrészellátás. Mi az alkatrészeket gyorsan és elfogadható áron szállítjuk. Ilyen módon minden előfeltétele megvan annak, hogy Ön sok éven át meg legyen a kemencéjével elégedve. Mi még ma is szállítunk alkatrészt a legelőször gyártott kemencéink számára. Kérjük szerezzen magának információt a Nabertherm cégről és nézze meg a vállalatunkról szóló videót a honlapon. Made in Germany 26

27 A Nabertherm termék választék Üveg Az ipari célú üvegmegmunkálásokhoz (rogyasztás, hajlítás, dekorálás, temperálás stb.) a széles standard programunk mellet vevőspecifikus megoldásokat is kínálunk. Kérje 40 oldalas Glas katalógusunkat, és győződjön meg a lehetőségeinkről. Laboratórium/Fogászat Az gyártásnál bemutatott kemence konstrukciók mellett széles választékban kínál a Nabertherm standard kivitelű kemencéket laboratóriumi alkalmazásokra. A rövid szállítási határidő kötelezettség nálunk. Kérje külön labor katalógusunkat, amelyből közelebbi információkat is megtudhat az Ön számára érdekes kemencékről. Advanced Materials Furnaces and Heat Treatment Systems for Powder Metallurgy Technical Ceramics Bio Ceramics MLCC, LTCC, HTCC MIM, CIM Lighting/LED Industry Fuel Cell/Battery Manufacturing Wafer Production Photovoltaics Crystal Growth Polymerization Energy Efficiency Technology Made in Germany Korszerű anyagok A korszerű anyagok területén alkalmazott kemencéink széles választékával érdekes megoldásokat kínálunk számos alkalmazáshoz a porkohászat, a műszaki kerámiák, a tüzelőanyag-cella gyártása és egyéb innovatív felhasználási területeken. Villamos vagy gázfűtésű kemencéinket levegős, védőgáz atmoszférás vagy vákumos kivitelben kaphatók. A kis laboratóriumi kemencétől kezdve a teljesen automatikus, égésgáz-tisztítóval kombinált kemencéig biztosan találunk megoldást az igényei számára. Foundry Öntöde Kezdve a villamos- vagy gázfűtésű olvasztó kemencével a viasz kiolvasztó vagy magszárító kemencéken keresztül egészen az alumínium vagy acél kezelésére alkalmas teljesen automatikus nemesítő berendezésekig professzionális módon lefedjük az öntőipar feladatait. Melting Holding Transporting Core Drying Thermal Decoring Dewaxing Heat Treatment Annealing Tempering Preheating Quenching Energy Efficiency Technology AMS 2750 D, NADCAP, CQI-9 Made in Germany Hőkezelési technika Futtatás, kitárolás, izzítás, keményítés, nemesítés, keményforrasztás védőgáz alatt, kovácsolás, előmelegítés, szárítás, érlelés ez csak néhány azok közül az alkalmazások közül, amelyek megvalósíthatók a kemencék és berendezések kiterjedt programjával. A kompakt edzőkemencétől egészen a teljesen önműködően dolgozó anyagmozgatású és a folyamatdokumentációjú berendezéssel. Mi biztosan találunk az Ön felhasználásához mért megoldást. 27
