Mi is az az iseries? A készüléket Olaszországban tervezték, és ott is gyártják. Az iseries teljes egészében az inverter technológiára épül.

Átírás

1

2 Mi is az az iseries? Az iseries egy olyan hőszivattyú, amelyhez egyidejűleg direkt elpárologtatású beltéri egységeket, HMV termelésre alkalmazható emix egységet, és fűtési melegvíz készítésére használható beltéri egységet lehet csatlakoztatni. A készüléket Olaszországban tervezték, és ott is gyártják. Az iseries teljes egészében az inverter technológiára épül.

3 Mi is az az iseries? Az iseries készülékek egyedülállók a piacon: egyszerre kapcsolható ugyanahoz akültéri egységhez direkt elpárologtatású beltéri egység és vizes alkalmazás. Egyszerű telepítés avizes hőszivattyúk esetében is.

4 Mi is az az iseries? Az iseries készülékek mind alakossági, mind akereskedelmi méretben elérhetők. Ugyanazok a készülékek alkalmasak mindkét feladat ellátására. Az iseries készülékeknél eltűnik ahatár lakossági és akereskedelmi készülékek között.

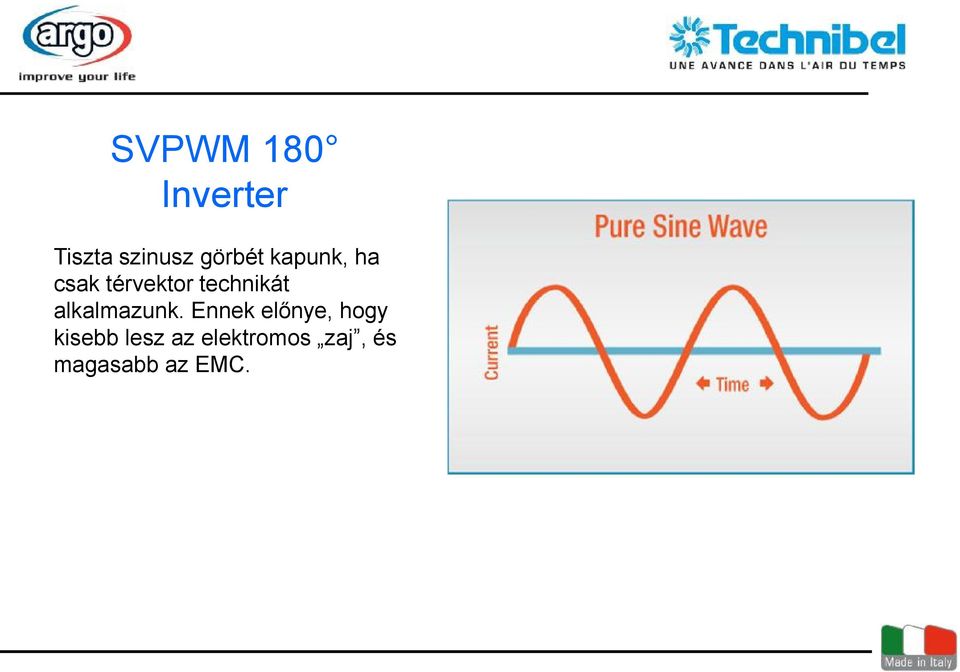

5 SVPWM 180 Inverter Tiszta szinusz görbét kapunk, ha csak térvektor technikát alkalmazunk. Ennek előnye, hogy kisebb lesz az elektromos zaj, és magasabb az EMC.

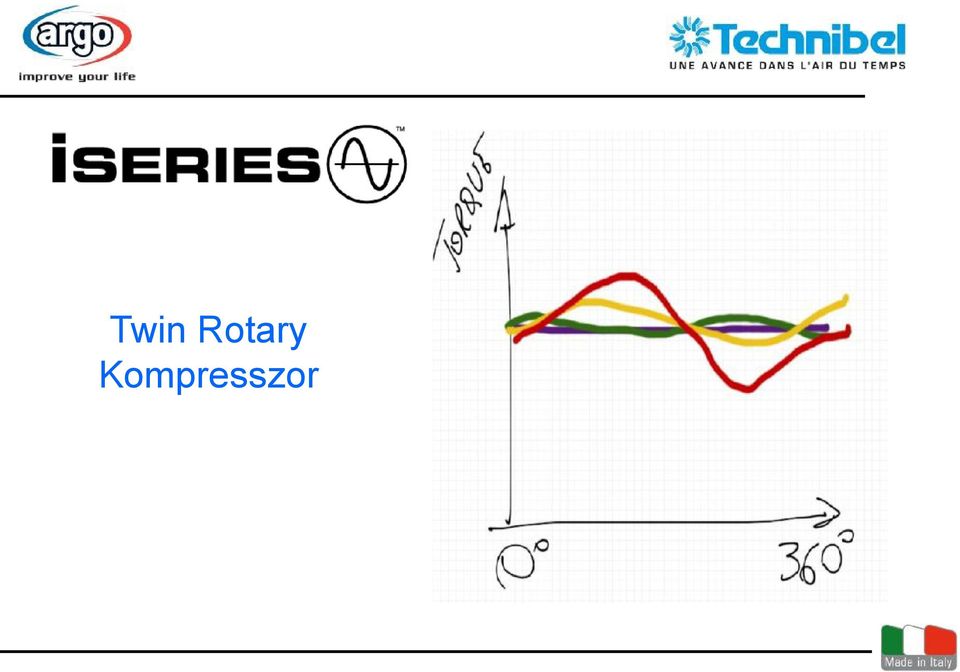

6 Twin Rotary Kompresszor

7 Flexibilitás Mono és multi alkalmazás ugyanazzal a kültéri egységgel. 4 különböző méretű beltéri egységgel 2-14kW-ig minden teljesítmény igény lefedhető. Egyszerűbb logisztika, kevesebb típusszám

8 Kültéri egységek

9 Beltéri egységek- Méretek 1 kw 4 kw 6 kw 8 kw 10 kw 12 kw 14 kw

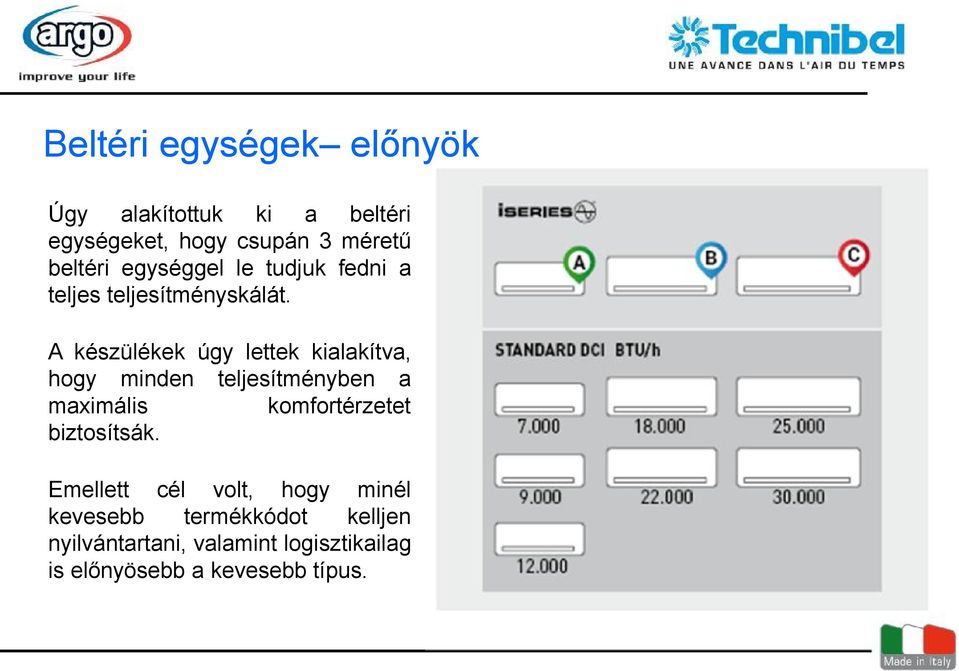

10 Beltéri egységek előnyök Úgy alakítottuk ki a beltéri egységeket, hogy csupán 3méretű beltéri egységgel le tudjuk fedni a teljes teljesítményskálát. Akészülékek úgy lettek kialakítva, hogy minden teljesítményben a maximális komfortérzetet biztosítsák. Emellett cél volt, hogy minél kevesebb termékkódot kelljen nyilvántartani, valamint logisztikailag is előnyösebb akevesebb típus.

11 Széles teljesítményskála A széles teljesítményszabályozási tartomány (10-130%-ig kisebb elektromos fogyasztást és nagyobb hatásfokot eredményez

12 Kültéri egység paraméterek Az iseries készülékek alkalmazhatók minden külső körülmény között, mind hűtésre, mind fűtésre.

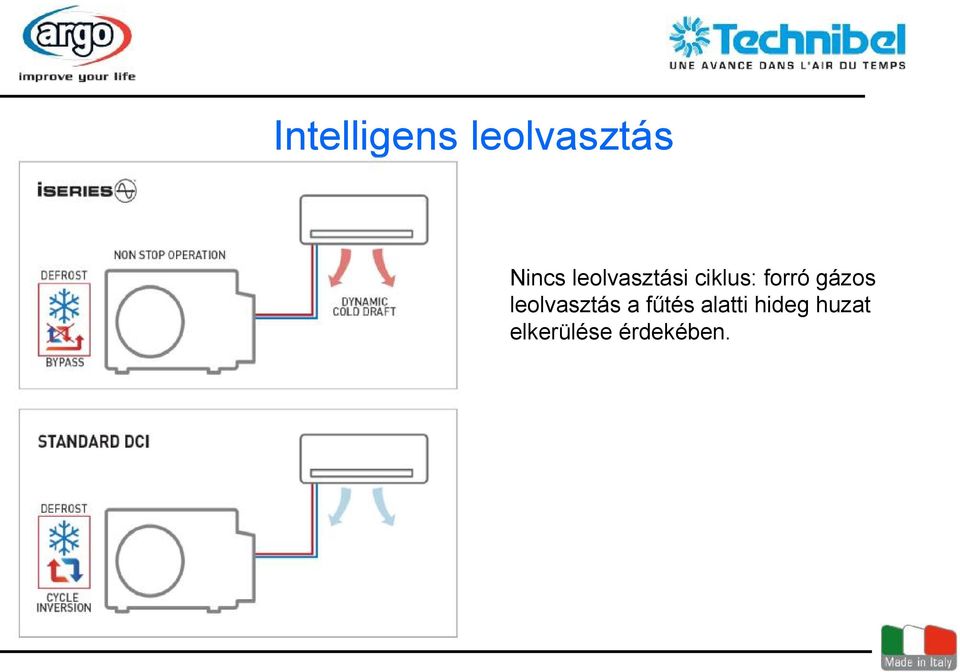

13 Intelligens leolvasztás Nincs leolvasztási ciklus: forró gázos leolvasztás a fűtés alatti hideg huzat elkerülése érdekében.

14 Termékválaszték G30LT LEHETSÉGES KOMBINÁCIÓK: 1db A méretű beltéri egység Működési tartomány 1 hűtőkör Hűtőteljesítmény: +35 C: W Fűtőteljesítmény: +7 C: W

15 Termékválaszték G40LT LEHETSÉGES KOMBINÁCIÓK: 1db A méretű beltéri egység Működési tartomány 1 hűtőkör Hűtőteljesítmény: +35 C: W Fűtőteljesítmény: +7 C: W

16 Termékválaszték G50LT LEHETSÉGES KOMBINÁCIÓK: 1db B méretű beltéri egység Működési tartomány 1 hűtőkör Hűtőteljesítmény: +35 C: W Fűtőteljesítmény: +7 C: W

17 Termékválaszték 2014 ÚJ!

18 Termékválaszték 2014

19 Termékválaszték 2014

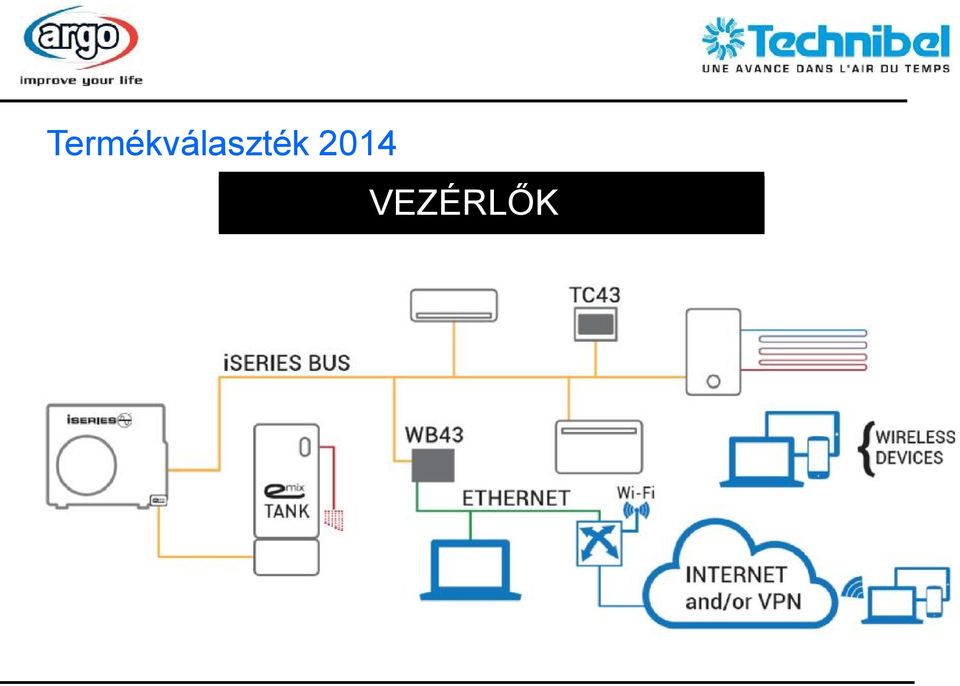

20 Termékválaszték 2014 VEZÉRLŐK

21 Három féle előlappal Titanium Dioxide szűrő DC Inverter ventilátor motor

22 Titanium Dioxide szűrő Csak 21 db(a) Falba építhető

23 Kis méret Csak 23 db(a) DC ventilátor motor 2014-től

24 A13 Kijelző Csak 25 db(a) Plasma szűrő

25 Numerikus kijelző (kikapcsolható)

26 PLAZMA szűrő A plazmaszűrő elve, hogy a levegőt egy magasfeszültségű téren vezeti keresztül, minek hatására a benne lévő szennyezőanyagok elektromos töltöttségre tesznek szert. Aszűrő következő fokozatában egy ellentétes polaritású, szintén magasfeszültségű rács áll a levegő útjába, amin az előzőleg már feltöltött szennyezőanyagok az elektrosztatikus vonzás következtében fennakadnak..

27 CSak 19 cm mély 24 db(a) DC ventilátor motor 2014-től

28 DC inverter ventilátor motor Páratartalom érzékelő Csak 22 db(a)

29 Akészülék az Argo technológiájának köszönhetően mindig optimális légeloszlást tesz lehetővé. Ez köszönhető akét egymástól függetlenül működő DC ventilátor motornak.

30 Automatikus üzemmódban (Hűtés) a beépített páratartalom érzékelőnek köszönhetően akészülék kiszámolja a valódi érezhető hőmérsékletet. Ez segít amaximális komfortérzet kialakításában.

31 -Közepes nyomás -Egyszerű csőcsatlakozás plénum segítségével -DC ventilátor motor től

32 4 méret 35 db(a) DC ventillátor motor és páratartalom érzékelő 2014-től

33 Frisslevegő bevezetés ASIA modelleknél

34 Kábelezés Kommunikációs kábel: 2 eres árnyékolt kábel (AWG 20)

35 Kábelezés

36 Címzés: dip-kapcsolókkal

37 Címzés: dip-kapcsolókkal

38 Épületfelügyeleti csatlakozó kit ALARM GREEN ALARM - RED Oldalfali, parapetes és SD beltéri egységeknél 2 csatlakozási pont van ON/Off vezérlés és riasztás funkciónak.

39 Épületfelügyeleti csatlakozó kit On/Off kontakt (J11 zöld) Nyitott : beltéri egység kikapcsolva. Az infra vezérlő tiltva. Zárt: beltéri egység működik. Az infra vezérlő működtetheti a készüléket. Riasztás (J20 piros) A következő hibákat figyeli: Beltéri hőmérsékletérzékelő hiba Kültéri hőmérsékletérzékelő hiba Kommunikációs hiba Kültéri egység hibája Kimeneti áram: 220 V/50 Hz

40 Telepítési távolságok

41 Maximális csőhosszak G30 G42 G50 G65 G80 G110 LT modelleknél ugyanaz a megengedett csőhossz

42 Telepítési távolságok

43 Kültéri egység elhelyezése Ellenőrizze a gépkönyvből!

44 Hűtőkör 1 beltéri egység G110

45 Hűtőkör 2 beltéri egység G110

46 Hűtőkör 4 beltéri egység G110

47 Vezérlők vezeték nélküli távvezérlő Hőmérséklet beállítás 10 C és 32 C között: használható alacsony környezeti hőmérsékletű alkalmazásokhoz, vagy egy minimum hőmérséklet tartására fűtés üzemmódban. ifeel funkció: azt ahőmérsékletet érzékeli, ahol a távirányító található, így biztosít nagyobb komfortérzetet. Timer: Egyszerű On-Off mód; 1h mód for 60 perces működtetés; Napi program;

48 Távvezérlő címzése A távvezérlőt akár 4 db különböző beltérihez lehet felcímezni.

49 Távvezérlő címzése

50 Távvezérlő címzése

51 Távvezérlő: vezetékes csatlakozás Vezetékes távvezérlő használható az A12 és a árnyékolt kábellel kell csatlakoztatni.. AFI modellekhez. 3x0,5-ös

52 HKE Beltéri egység fűtéshez

53 Aquaset control system A víz hőmérsékletét a beltér és a külső hőmérséklet változás alapján szabályozza

54 Alkalmazás: 1 zónás padlófűtés

55 Alkalmazás: 2 zónás padlófűtés

56 Alkalmazás: 1 zónás alacsony hőmérsékletű radiátoros fűtés

57 Alkalmazás: 1 zónás padlófűtés, 1 zónás fancoil

58 Levegő Levegő+ Levegő Víz

59 Egy rendszer két technológia Nincs hűtőközeg elosztó, nincs külső szelep, nincs forrasztás.

60

61

62 & Tank emix és az emix Tank a következő típusú kültéri egységekhez csatlakoztatható: -G30emx -G42emx -G50emx -G65emx -G80emx -G110emx emix and emix Tank nemcsatlakoztatható a standard kültéri egységhez!

63 Mi van benne? emix fő alkotőelemei: - Dupla falú lemezes hőcserélő, ahőszivattyú, és avízcsap közti energia átadására - Inverteres szivattyú, feladata a vízáramlást biztosítani, a hűtőközeg és avíz között. - Áramlásőr, afolyamatos vízáramlást érzékeli az emix, és a víztartály között - Hőmérséklet érzékelő a hűtőközeg és a víz hőmérsékletének ellenőrzésére

64 Hogyan működik? ELEKTROMOS BOJLER CSATLAKOZÁSI LEHETŐSÉG

65 Hogyan működik?

66 Hogyan működik? Bármilyen puffertartállyal.

67 Hogyan működik? Bármilyen szolár rendszerrel

68 Az emix alkalmazása Akár 4szoba oldalfali beltéri egységgel plusz ahasználati meleg víz termelésére alkalmas készülék.

69 Az emix alkalmazása Levegő-víz hőszivattyú padló/fal fűtéssel/hűtéssel (akár több zónás is), valamint használati meleg víz készítése puffertárolóval (tartályos emix megoldás).

70 Az emix alkalmazása Hőszivattyús rendszer padló hűtő/fűtő megoldásokhoz,légcsatornázható, párátlanító rendszer,ami kis méretű fúvókákon biztosítja alevegő eloszlását. Egyidejű háztartási meleg víz ellátás ahűtésnél vagy fűtésnél. Jól alkalmazható különálló házakhoz.

71 Az emix alkalmazása Multisplit légkondicionáló rendszer kazettás, vagy légcsatornázható beltéri egységekkel, kiváló álmennyezettel rendelkező terekhez. Abeltéri egységek asaját távvezérlőjükkel szabályozható. Háztartási meleg víz ellátás kis (iroda, bolt) vagy közepes (étterem) helységekhez.

72 Csak HMV termelés

73 Nagy HMV igény (hotelek...)

74 G110 bollitore 220 lt (condizione media) G110; 220 l puffer tároló (átlagos körülmények) Tempo (ore) Idő (h) C 60 C 50 C Külső Temperatura levegő hőmérséklete( C) aria esterna

75 Energia menedzsment Az emix működtethető épületfelügyeleti rendszerről, vagy egy egyszerű, de hatékony heti időzítő rendszerrel. Afeszültségmentes kapcsolat alkalmas ki/be kapcsolni az emix üzemmódot, eldöntheti, mikor kell HMV-t csinálni, pl. ha nincs otthon senki, ekkor nem szükséges ahmv termelés, majd bekapcsolható az emix, amikor az Ön igényei úgy kívánják. Így rengeteg energiát is megtakaríthat.

76 Mennyit spórolhatok az EMIX-szel? kw/h = 0,25 Gas = 1 /m 3

77

78

79

80 iseries multi rendszer Az emix megjelenésével, az iseries rendszer egy valódi több célú rendszer lett: egy egyszerű hőszivattyúval kielégíthető egy lakóház, vagy egy kisebb kereskedelmi egység minden területű igénye. Direkt elpárologtatású beltéri egységek, fűtési és háztartási meleg víz előállító rendszer összefogása teljes megoldást biztosít. A felhasználók az igényeinek megfelelően választhatnak akülönböző vezérlések közül. Az alábbi rendszer akövetkezőkből áll össze: G110 +3xoldalfali egység +Hydrokit+ emix.

81 Alkalmazás Amegvalósításban két vízkör található: elsődleges, másodlagos. Az elsődleges kör a felelős az Aquaset elektonikájáért és a hydrokit vízszivattyúért. A másodlagos kör biztosítja apadlófűtést és amásodlagos elektronikát, valamint avízszivattyút. Ez az egyik legjobb megoldás, mert avégfelhasználóknak nagy rugalmasság ad (a hőmérséklet minden egyes szobában külön-külön állítható). A200Lpuffer tartály,amely aháztartási meleg vizet biztosítja az emix-hez kapcsolódik.

82 A rendszer Gépház emix Oldalfali beltéri egység A méret DHW puffer tartály G110 keverőtartály

83 Project adatok -1 Hely: Ferrara (Észak Olaszország) Külső hőmérséklet: -7 C Alapterület: 150 m2 Fűtési rendszer: padlófűtés Hűtési rendszer: oldalfali beltéri egységek HMV: 200l- es puffertartály

84 A rendszer elemei

85 A rendszer elemei 2 kültéri egység

86 A rendszer elemei

87 A rendszer elemei 200 L DHW PUFFER MÁSODLAGOS SZIVATTYÚ KEVERŐTARTÁLY

88 A rendszer elemei FŰTÉSI ELOSZTÓ PADLÓFŰTÉSHEZ HŐMÉRSÉKLET SZABÁLYOZÓ PADLÓFŰTÉSHEZ (szobánként egy darab)

89 A rendszer elemei 18 C-ról 30 C-ra 40perc alatt képes felmelegíteni a HMV-t.

90

91 iseries SDHV Rendszer Az SDHV rendszer főbb elemei: főcsatorna, csatornázható beltéri egység, befúvó csatorna, befújó nyílások, és avisszaszívó csatorna.

92 iseries SDHV Befúvó cső Afelhasznált csövek megfelelnek az Unico inc. szabványának. Acső több rétegből áll, a belső mag fém szállal erősített nejlon, ami biztosítja a merevséget és rugalmasságot. Akülső réteg kétszeresen megerősített fényvisszaverő réteg, amely párazárást biztosít, és megakadályozza a szivárgást. A kettő között üveggyapot szigetelés található.

93 iseries SDHV Légbefúvók Az egyszerű befúvók szerelő csatornával csatlakoznak. Abefúvók kör és ellipszis kivitelben állnak rendelkezésre, hogy az igényeknek megfelelő légbefújást lehessen biztosítani.anévleges légbefújást 50 m3/óra

94 iseries SDHV Beltéri egységek SDHV i1218 SDHV i2430 Az iserise rendszerhez két típusú SDHV beltéri egységek lehet csatlakoztatni: i1218 egység (monoblok); és i2430 moduláris egység. Ennek az egységnek két különböző része van: ventilátor, és hőcserélő. Azárnyelveknek köszönhetően nagyon egyszerű a felszerelés.

95 iseries SDHV Beltéri egységek Méretezésük megegyezik az iseries többi elemével: a beltéri egységek 2 B és C teljesítményben érhetőkel: SDHV i1218 Bméret SDHV i2430 Cméret Méretek (Hosszúság x Szélesség x Magasságt): 1218: 965x508x305 mm Hangnyomás (1 m): 41 dba 2430: 698x635x445 mm Hangnyomás (1 m): 44,5 dba Statikus nyomás: 337 Pa. Légszállítás: m 3 /h max min

96 iseries SDHV Beltéri egységek Centrifugál ventillátorokkal. Inverteres ventilátor motor, ami lehetővé teszi a pontos szabályozást.

97 iseries SDHV Beltéri egységek Az iseries megjelenésével az SDHV rendszerekben teljes új alkalmazás a légáram moduláció. Köszönhetően a művészi inverter technológiának, a levegő áramlása folyamatosan a belső igényekhez alkakmazkodik. Ennek két előnye van: -Dinamikus működést biztosít -Komfortos, és csöndes üzem. A levegő mindig egyensúlyban van; és soha nem haladja meg a rendszer igényeit.

98 iseries SDHV Beltéri egységek Az SDHV és az iseries összekapcsolásának másik nagy előnye, amulti alkalmazás. Egy iseries kültérihez két SDHV beltéri csatlakoztatható. Ennek a megoldásnak köszönhetően lehetséges, hogy több zónát alakítsunk ki, légtechnikai elosztók nélkül. Minden beltéri egység asaját vezérlőjével szabályozható. Lehetséges egy távvezérlővel két beltéri egységet működtetni.
