1 2004. május hûtô-fûtô álmennyezet és falrendszer Beépítési és tervezési útmutató

2 hûtô-fûtô rendszer Knauf VIDItherm falfelületen vagy álmenynyezeten kiépíthetô a belsô tér hûtésére és fûtésére egyaránt alkalmas rendszer. Szerkezeti kialakítása a Knauf álmennyezet illetôleg elôtétfal felépítési rendszerével egyezô, ahol a felületet KNUF 18 mm vastag gipszrost lemez alkotja. gipszrost panelekbe üzemszerûen fûtôcsôhálózatot integráltak, melyeket osztó-gyûjtô csövek kötnek össze. beépített PE-RT típusú, alumínium betétes, fûtô-hûtô oxigéndiffúziótól védett NTURLklima csövek átmérôje 11,5x1,6 mm, amelyek a legnehezebb beépítési körülmények esetén is garantált minôségüknek köszönhetôen megbízhatóan mûködnek. csövek prés kötéstechnológiája és a 10 év rendszer garanciának köszönhetôen Ön nyugodtan és felszabadultan élvezheti a VIDItherm rendszer elônyeit. VIDItherm rendszer modul méretû és kiegészítô panelek kombinációjával tökéletesen illeszthetô bármely beruházói, megrendelôi igény kielégítésére. VIDItherm rendszer kiváló hô-, és komfortérzetet nyújt. rendszer elônyei hûtô-fûtô rendszer nem látszik, ezért esztétikus. csövek helyzete egyszerû fémdetektorral vagy hôre elszínezôdô fóliával szükség szerint könnyen láthatóvá tehetô. lacsony hômérsékletû nagy felületû hôleadó lényegesen egyenletesebb helyiségen belüli hôérzetet biztosít, mint a konvektív hôleadók, úgy vízszintes, mint függôleges irányban. Önálló komplett rendszer, kiegészítô fûtést nem igényel. Oxigéndiffúzió-mentes csôrendszer, ezért bármilyen hôtermelôhöz közvetlenül köthetô. Sugárzó hatása miatt a radiátoros fûtéshez képest azonos hôérzet kialakulásához a helyiség levegôjének hômérséklete 2 3 C-kal alacsonyabb lehet. z alacsonyabb hômérsékletû helyiségekben a levegô frissebb és egészségesebb marad. Nincs felületi hômérséklet-korlátozás a hôérzeti problémák miatt, mint a padlófûtés esetén. kevesebb víztartalom és a vékony fûtôréteg (18 mm) miatt kicsi a rendszer tehetetlensége, ezért rövid a felfûtési idô, a külsô hômérsékletváltozáshoz könnyen tud igazodni (megfelelô szabályozással). Nyáron a rendszerre kapcsolt hûtôegységgel hûteni lehet, a helyiségben a hôérzet léghuzat és porterhelés nélkül javítható. Korszerû megújuló energiaforrás-felhasználás esetén a hôtermelô rendszerhez kiválóan illeszthetô, mivel alacsonyabb fûtôvíz-hômérséklettel is üzemeltethetô. modulos rendszer kialakítás miatt gyors és könnyû a szerelés. Két munkafolyamat egy lépésben kivitelezhetô. Szárazépítési technológia miatt nincs várakozási idô. Tetôtér-beépítésnél a ferde felületre szerelt VIDItherm panelek a lehetô legegyszerûbb módon oldják meg a helyiségek fûtését-hûtését. VIDItherm rendszer energiatakarékos üzemeltetést biztosít, mert az egyenletesebb hômérsékleteloszlás miatt jobb a hôérzet, és az elérhetô hômérsékletcsökkenés üzemeltetési költségmegtakarítást eredményez. 2

3 Knauf Viditherm elôtétfal Szerkezeti felépítés Knauf VIDItherm fém vázszerkezetbôl és egyik oldalon felcsavarozott VIDItherm borításból áll. borítás függôleges, ill. vízszintes lehet. z elôtétfal tervezett bordaosztással készül. z épület tartószerkezetének mozgási hézagait az elôtétfal szerkezetén is át kell vezetni. Összefüggô elôtétfal esetén a dilatációs hézagok legnagyobb távolsága 10 m. Knauf Viditherm elôtétfal Méretek mm-ben Súly Max. falmagasság Beépítési terület kb. I II D a d kg/m 2 m m ƒ ,00 Szerelés csatlakozó épületrészekkel érintkezô profilok hátoldalát válaszfal kittel (2 csík), vagy tömítôszalaggal kell ellátni. Tömítôkitt alkalmazása porózus tömítôcsíkkal (mint pl. tömítôszalag) kiegészítve felel meg a hangvédelmi követelményeknek. szegélyprofilt a megfelelô rögzítôeszközzel kell a csatlakozó épületrészekhez erôsíteni. rögzítési távolság max. 100 cm, falra való rögzítés esetén legalább 3 rögzítési pont. rögzítôeszköz tömör csatlakozó épületrészhez: beütôdûbel; nem tömör épületrészhez: az építôanyaghoz alkalmas speciális lehorgonyzó elem. z UW-szegélyprofilokat a födémhez és a menynyezethez rögzítik. falcsatlakozásoknál a CWállványprofilokat a kapcsolódó falakhoz kell rögzíteni. z UW-profilokba a hosszirányban beállított és beigazított CW-állványprofilok tengelytávolsága 62,5 cm. Hang- és hôszigetelési elôírások szerint a váz közé kiegészítô hôszigetelést helyeznek el. borítás függôlegesen elhelyezett helyiségmagas gipsz rostlemezekkel kb. 1 cm távolságra kerül a padlótól. vízszintes lapillesztéseknél a minimális eltolás 400 mm. csavarok távolsága: 250 mm. Hézagolás kézi felületkiegyenlítés fugafedô papírcsíkkal Knauf Uniflottal vagy Vidiwall Filler hézagkitöltôvel történik. csavarfejeket glettelni kell. felületkiegyenlítést csak akkor szabad elkezdeni, ha gipszrost építôlemezen más technológiából eredô vagy környezeti nedvesség hatására hosszváltozások nem lépnek fel. felületkiegyenlítést 10 C alatti helyiséghômérséklet esetén nem szabad elvégezni. levegô és épületszerkezet hômérséklete 5 C felett kell legyen. Megjegyzés: Igényesebb felületek létrehozására teljes felületû simítás javasolt. lemezillesztéseknél a gipszrost táblák között 3 5 mm hézagot kell hagyni. Felületképzés z elsô felhordott bevonati réteg elôtt alapozás szükséges a felhordandó felület anyagának és technológiájának megfelelôen. gipszrost felületre az alábbi rétegek hordhatók fel: Diszperziós festékek, olajfesték, matt lakkfesték, alkid és polimergyanta, poliuretán és epoxi lakkfestékek. Knauf struktúra vakolatok, mûgyanta, vékonyvakolat, teljes felületû simítások (pl. Readyfix). Tapéták: papír, textil és mûanyag tapéták. Kerámia és egyéb hidegburkolatok korszerû ragasztott technológiával. Mész, vízüveg és szilikátfestékek nem alkalmasak a gipszrost felület közvetlen bevonására. 3

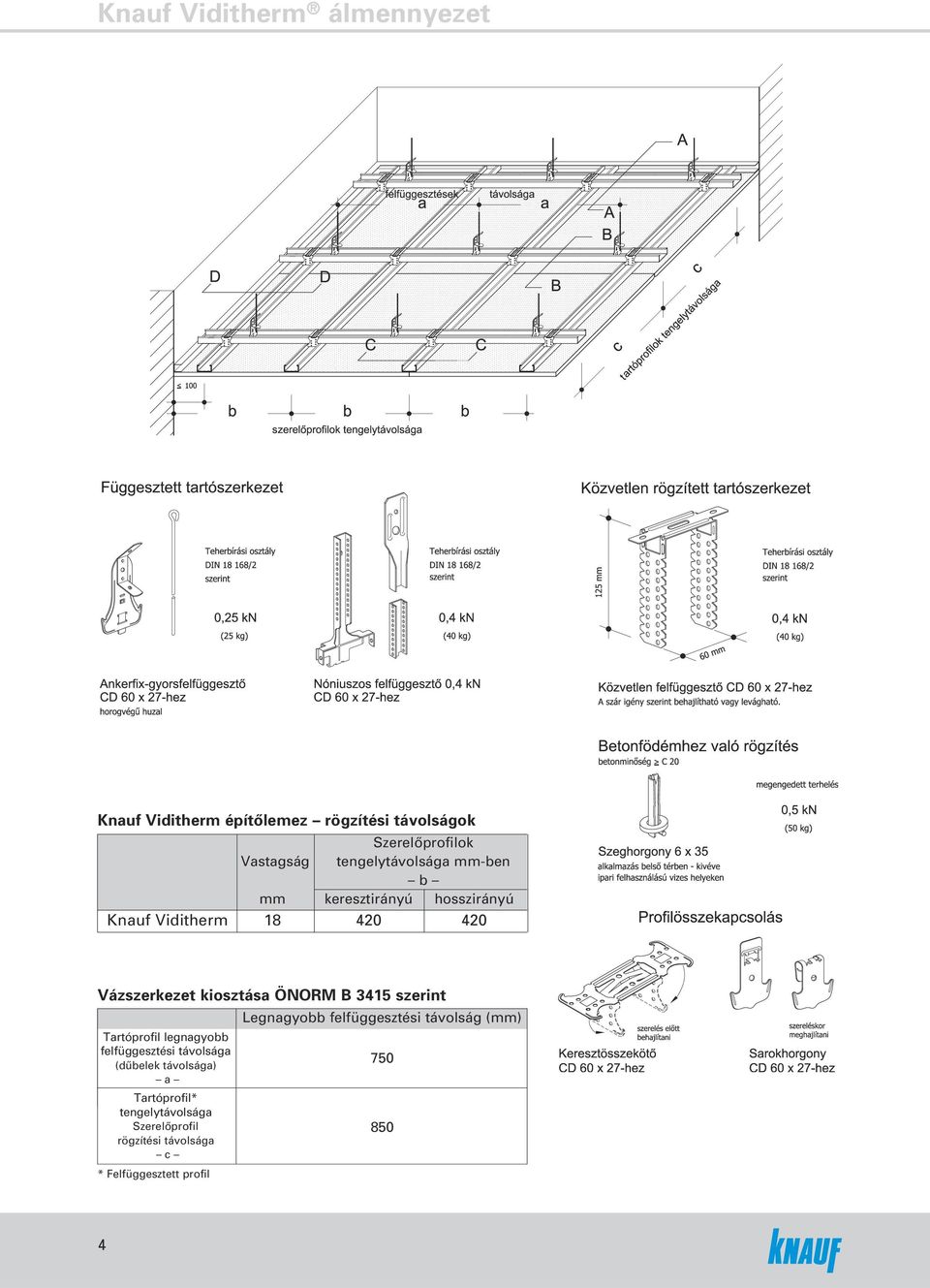

4 Knauf Viditherm álmennyezet Knauf Viditherm építôlemez rögzítési távolságok Szerelôprofilok Vastagság tengelytávolsága mm-ben b mm keresztirányú hosszirányú Knauf Viditherm Vázszerkezet kiosztása ÖNORM B 3415 szerint Legnagyobb felfüggesztési távolság (mm) Tartóprofil legnagyobb felfüggesztési távolsága (dûbelek távolsága) a Tartóprofil* tengelytávolsága Szerelôprofil rögzítési távolsága c * Felfüggesztett profil

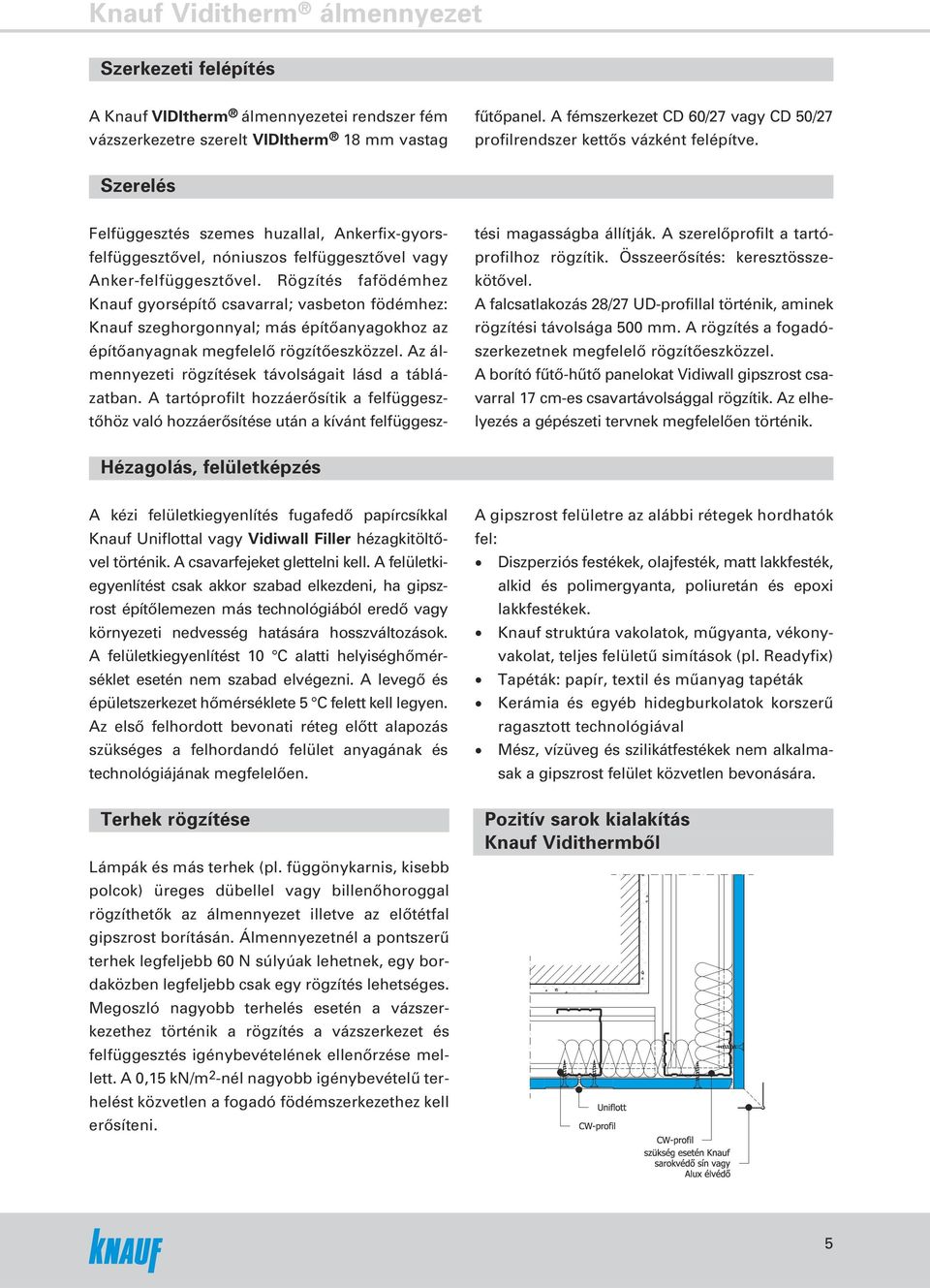

5 Knauf Viditherm álmennyezet Szerkezeti felépítés Knauf VIDItherm álmennyezetei rendszer fém vázszerkezetre szerelt VIDItherm 18 mm vastag fûtôpanel. fémszerkezet CD 60/27 vagy CD 50/27 profilrendszer kettôs vázként felépítve. Szerelés Felfüggesztés szemes huzallal, nkerfix-gyorsfelfüggesztôvel, nóniuszos felfüggesztôvel vagy nker-felfüggesztôvel. Rögzítés fafödémhez Knauf gyorsépítô csavarral; vasbeton födémhez: Knauf szeghorgonnyal; más építôanyagokhoz az építôanyagnak megfelelô rögzítôeszközzel. z álmennyezeti rögzítések távolságait lásd a táblázatban. tartóprofilt hozzáerôsítik a felfüggesztôhöz való hozzáerôsítése után a kívánt felfüggesztési magasságba állítják. szerelôprofilt a tartóprofilhoz rögzítik. Összeerôsítés: keresztösszekötôvel. falcsatlakozás 28/27 UD-profillal történik, aminek rögzítési távolsága 500 mm. rögzítés a fogadószerkezetnek megfelelô rögzítôeszközzel. borító fûtô-hûtô panelokat Vidiwall gipszrost csavarral 17 cm-es csavartávolsággal rögzítik. z elhelyezés a gépészeti tervnek megfelelôen történik. Hézagolás, felületképzés kézi felületkiegyenlítés fugafedô papírcsíkkal Knauf Uniflottal vagy Vidiwall Filler hézagkitöltôvel történik. csavarfejeket glettelni kell. felületkiegyenlítést csak akkor szabad elkezdeni, ha gipszrost építôlemezen más technológiából eredô vagy környezeti nedvesség hatására hosszváltozások. felületkiegyenlítést 10 C alatti helyiséghômérséklet esetén nem szabad elvégezni. levegô és épületszerkezet hômérséklete 5 C felett kell legyen. z elsô felhordott bevonati réteg elôtt alapozás szükséges a felhordandó felület anyagának és technológiájának megfelelôen. Terhek rögzítése Lámpák és más terhek (pl. függönykarnis, kisebb polcok) üreges dübellel vagy billenôhoroggal rögzíthetôk az álmennyezet illetve az elôtétfal gipszrost borításán. Álmennyezetnél a pontszerû terhek legfeljebb 60 N súlyúak lehetnek, egy bordaközben legfeljebb csak egy rögzítés lehetséges. Megoszló nagyobb terhelés esetén a vázszerkezethez történik a rögzítés a vázszerkezet és felfüggesztés igénybevételének ellenôrzése mellett. 0,15 kn/m 2 -nél nagyobb igénybevételû terhelést közvetlen a fogadó födémszerkezethez kell erôsíteni. gipszrost felületre az alábbi rétegek hordhatók fel: Diszperziós festékek, olajfesték, matt lakkfesték, alkid és polimergyanta, poliuretán és epoxi lakkfestékek. Knauf struktúra vakolatok, mûgyanta, vékonyvakolat, teljes felületû simítások (pl. Readyfix) Tapéták: papír, textil és mûanyag tapéták Kerámia és egyéb hidegburkolatok korszerû ragasztott technológiával Mész, vízüveg és szilikátfestékek nem alkalmasak a gipszrost felület közvetlen bevonására. Pozitív sarok kialakítás Knauf Vidithermbôl 5

6 rendszer áttekintése z igényeknek, a helyi adottságoknak megfelelnek a különbözô méretû fûtô-hûtô panelek, melyek egyedi méretû panelekkel tervezés alapján kiegészíthetôk. Így biztosítható, hogy bármely helyiség méretben kiépíthetô a rendszer. FP-V101 FP-V102 FP-V103 FP-V104 FP-V105 FP-V106 Típus Szélesség Magasság Fûtôfelület Gipszrostfelület (mm) (mm) (m 2 ) (m 2 ) FP-V ,25 1,25 FP-V ,7 0,86 FP-V ,5 0,72 FP-V ,4 1,72 FP-V ,25 1,72 FP-V ,62 1,72 változtatható magasságú modulok méretre vághatók, a csômentes rész felhasználható különbözô szerelvények elhelyezésére. 6

7 Teljesítményadatok (W) Modul FP-V101 Csôhossz (m) 16 m Víztérfogat (l) 0,96 l Tömegáram (l/h) Nyomásveszteség (Pa) Helyiség hômérséklete ( C) Te=50 C Te=45 C Te=35 C Te=16 C Teljesítményadatok (W) Modul FP-V102 Csôhossz (m) 10 m Víztérfogat (l) 0,6 l Tömegáram (l/h) Nyomásveszteség (Pa) Helyiség hômérséklete ( C) Te=50 C Te=45 C Te=35 C Te=16 C Teljesítményadatok (W) Modul FP-V103 Csôhossz (m) 7 m Víztérfogat (l) 0,42 l Tömegáram (l/h) Nyomásveszteség (Pa) Helyiség hômérséklete ( C) Te=50 C Te=45 C Te=35 C Te=16 C Teljesítményadatok (W) Modul FP-V104 Csôhossz (m) 17 m Víztérfogat (l) 1,02 l Tömegáram (l/h) Nyomásveszteség (Pa) Helyiség hômérséklete ( C) Te=50 C Te=45 C Te=35 C Te=16 C Teljesítményadatok (W) Modul FP-V105 Csôhossz (m) 18 m Víztérfogat (l) 1,08 l Tömegáram (l/h) Nyomásveszteség (Pa) Helyiség hômérséklete ( C) Te=50 C Te=45 C Te=35 C Te=16 C Teljesítményadatok (W) Modul FP-V106 Csôhossz (m) 20,5 m Víztérfogat (l) 1,23 l Tömegáram (l/h) Nyomásveszteség (Pa) Helyiség hômérséklete ( C) Te=50 C Te=45 C Te=35 C Te=16 C

8 rendszer alkalmazása hûtésre VIDItherm rendszer nyáron hûtésre kiválóan alkalmas. Elônyei: Nincs kellemetlen hatású hideg légmozgás és magasabb levegô hômérséklet mellett alakul ki a konvekciós hûtéssel azonos hôérzet. lacsonyabb beruházási és üzemeltetési költség. fûtés tervezésekor meghatározott fal-, ill. mennyezeti fûtôfelületek a hûtés tervezésénél is figyelembe vehetôk. z építészeti tervek készítése során kell biztosítani azt az árnyékolási megoldást, amellyel lényegesen csökkenthetô a nyári hôterhelés. z elérhetô hûtési teljesítményt alapvetôen befolyásolja a helyiség páratartalma. falban, illetve a mennyezetben alkalmazott VIDItherm modulok mind fûtési, mind hûtési igény kielégítésére is alkalmazhatóak, így az öszszes beruházási költséget kedvezôbbé teszik. VIDItherm rendszerrel való hûtésnél az alábbi szempontokra kell odafigyelni: hûtési hôterhelés számítását a MSZ /4 szabvány szerint kell végezni. hûtési rendszer szabályozásának feladata többek között az is, hogy a szerkezeten belüli páralecsapódás ne következzen be. Hûtô egységként folyadékhûtôt lehet alkalmazni, de a helyi adottságok esetén lehetôség van a talaj vagy a talajvíz hûtô hatását kihasználni. fûtési és hûtési hálózat tervezése, a szabályozás megoldása tervezôi hozzáértést igényel, ezért a jelen tervezési segédlet ezeket nem tartalmazza. rendszer szabályozása hidraulikai tervezési résznél leírtak szerint kialakított rendszereknél az egyes fûtési körök beszabályozását a fûtési osztó-gyûjtôn elhelyezett átfolyásmérôkkel lehet elvégezni. Ez a beállítás elengedhetetlen a VIDItherm rendszer tökéletes mûködéséhez. külsô hômérsékletre kiépített minôségi szabályozás hozzáilleszthetô a rendszerhez, sôt kiépítésével az üzemeltetési költségek is csökkennek. z egyes helyiségek elláthatóak egyedi szobatermosztátokkal. Ebben az esetben az adott helyiségben található modulköröket a fûtési osztógyûjtônél fel kell szerelni NTURLklima típusú elektromos mozgató motorokkal, amelyek lehetôvé teszik a helyiség egyedi hômérséklet-beállítását. VIDItherm rendszer így biztosítja a legtökéletesebb hôérzetet, ami ma egy falfûtési, -hûtési rendszertôl elvárható. rendszer feltöltése, nyomáspróbája feltöltés és átmosatás után a rendszert nyomás alá kell helyezni. próbanyomást fûtés nélkül hideg vízzel min. 10 bar értékkel kell megtartani. 4 óra elteltével a nyomás csak a csô térfogat-növekedésének megfelelô mértékig változhat, a további 20 óra alatt csak a hômérsékletváltozástól függô nyomásváltozás engedhetô meg. 8

9 fûtô-hûtô modulok csatlakoztatása Gépészet szerelése szárazépítési szereléssel párhuzamosan folyik a gépészeti vezetékrendszerek illesztése, toldása és a teljes fûtési körök létrehozása. z illesztéseket a fûtési csövek préseléses technológiáját gépészeti szakember készíti és nyomáspróbázza a teljes fûtési kör kiépítése után. gépészeti illesztéseknél a gipszrost építôlemezben elôre kialakított szerelônyílások készülnek. Nyomáspróbát követôen ezeket a nyílásokat gipszrost lemezzel zárják, borítják. gépészeti elvezetések minden esetben egyediek, ezeket terv alapján kell készíteni és ellenôrizni. z egyes modulokat 11,6x1,5 11,6x1,5-ös préscsatlakozó idomokkal csatlakoztatják egymáshoz, a megfelelô prés szerszám segítségével. modul körök elején és végén a 16,0x2 11,6x1,5 mm préscsatlakozó idomokat alkalmazzák. gerincvezeték mérete minden esetben 16,0x2,0 mm-es NTURLklima PE-RT típusú fûtô-hûtô csô. gerincvezetékeket minden esetben szigetelni kell 9 mm vastag csôszigeteléssel. Kapcsolódás aljzatsík alatt FP-V Kapcsolódás aljzatsík felett FP-V rendszer tervezése tervezés megkezdésekor meg kell vizsgálni a külsô szerkezetek (falak, padlók, tetôk stb.) hôtechnikai és páradiffúziós tulajdonságait. VIDItherm modul falfûtési rendszernél mint minden épületszerkezetbe épített fûtési rendszernél a fûtéssel ellátott felületen keresztül a helyiségbôl hô nem távozik el, viszont a hôtermelô készüléknek azt a hôt is szolgáltatnia kell, ami a fûtött felületrôl a külsô térbe távozik. hôigény meghatározásánál ezért meg kell különböztetni a hôveszteség és a hôszükséglet fogalmát. Hôveszteség: a helyiség belsô terébôl a határoló falakon, valamint a légcserével távozó hô. Hôszükséglet: azt a hôt fejezi ki, amit távozó hô fedezésére kell fordítani, kiegészítve a VIDItherm modul külsô tér felé leadott hômennyiségével. hôátbocsátási tényezô ("U") a kifelé menô hôveszteség csökkentése érdekében ne haladja meg a 0,5 W/m 2 K értéket. Új építkezésnél a szerkezetek többsége ennek a követelménynek megfelel. Meglévô épületnél a szerkezet "U" értékének javításához a szükséges hôszigetelô vastagságot ki kell számítani. hôszigetelô réteget a fal külsô síkjára kell helyezni, de mivel a falfûtés nagyobb belsô felületi hômérsékletet biztosít, ezért az adott épületszerkezet páradiffúziós vizsgálata alapján megfelelô hôszigetelô réteget a fal belsô felületén is el lehet helyezni, amellyel elkerülhetô a páralecsapódás a szerkezetben. 9

10 rendszer hidraulikai tervezése Helyiség-hôszükséglet számítás Q h = Q hmsz ( f x U kfal x (T h T k )) Q h = az adott helyiség hôszükséglete (W) Q hmsz = az adott helyiség hôvesztesége a vonatkozó szabvány szerint (W) f = a külsô falfelületeken elhelyezett modulok mérete (m 2 ) U kfal = az adott külsôfal hôátbocsátási tényezôje (W/m 2 K) T h = az adott helyiség hômérséklete ( C) T k = külsô hômérséklet ( C) modul ellenkezô oldalán bekövetkezô veszteségszámítás számolt ellenkezô oldali hôleadás nem túl jelentôs, a számítás az alábbi: Q hvsz = f x U kfal x (T fk T ho )) Q hvsz = számolt hôveszteség a másik oldal felé (W) f = a külsô falfelületeken elhelyezett modulok mérete (m 2 ) U kfal = az adott külsôfal hôátbocsátási tényezôje (W/m 2 K) T fk = fûtôvíz középhômérséklete ( C) T ho = túloldali hômérséklet ( C) Felületi középhômérséklet-számítás n felület = Q f/h / (a x modul ) + n helyiség n felület = felületi középhômérséklet ( C) Q f/h = fûtési/hûtési teljesítmény (W) a = hôátadási tényezô középértéke (W/m 2 K) modul = modul felülete (m 2 ) n helyiség = helyiséghômérséklet ( C) Nyomásveszteség-számítás DP fûtôkör = DP modul + DP csatlakozás + DP szelep DP csatlakozás = [(R 1 x L 1 ) + (R 2 x L 2 ) +. + (R n x L n )] x f DP osztó = DP fûtôkör, max DP fûtôkör = nyomásveszteség a fûtôkörben (mbar) DP modul = modul nyomásvesztesége a táblázatból leolvasható (mbar) DP csatlakozás = csatlakozásoknál létrejövô nyomásveszteség (mbar) DP szelep = a szelepnél létrejövô nyomásveszteség (mbar) R 1-n = csôsurlódásból eredô nyomásveszteség (mbar/m) L 1-n = a részegység hossza (m) f = csatlakoztatástól függô tényezô ( - ) f = 1,3 Tichelmann csatlakoztatásnál f = 1,6 soros csatlakoztatásnál 10

11 rendszer hidraulikai tervezése DP szelep nyomásveszteség-táblázat NTURLklima csöveknél Nyomásveszteség osztó csatlakozásoknál csatlakozó idomokkal együtt (mbar) Tömegáram (l/h) ,6 x 1,5 mm 10,7 14,8 19,9 25,8 32,7 40,4 16,0 x 2,0 mm 4,6 5,3 6,1 7,1 8,2 9,5 11,2 15,4 20,6 26,9 34,2 40,4 20,0 x 2,5 mm 4,3 4,9 5,6 6,4 7,2 8,1 9,7 13,2 17, ,2 34,2 42,7 51,5 Csôsurlódásból eredô nyomásveszteség a NTURLklima csöveknél Tömegáram Nyomásveszteség (mbar/m) Áramlásisebesség (m/s) (l/h) 11,6x1,5 mm 16x2,0 mm 20x2,5 mm 40 1,2 0,22 0,2 0,14 0,1 0, ,4 0,27 0,3 0,18 0,1 0, ,9 0,33 0,4 0,21 0,1 0, ,4 0,39 0,5 0,25 0,2 0, ,1 0,44 0,6 0,28 0,2 0, ,8 0,5 0,8 0,32 0,3 0, ,6 0,55 0,9 0,35 0,3 0, ,3 0,66 1,3 0,42 0,4 0, ,7 0,49 0,6 0, ,1 0,57 0,7 0, ,6 0,64 0,9 0, ,1 0,71 1,1 0, ,6 0, ,2 0, ,9 0, ,6 0, ,5 0, ,4 0, ,5 0,94 jánlatadáshoz szükséges adatok Építési terv (alaprajz, metszetek, szerkezeti rétegekkel) Hôszükséglet-számítás Elektromos szerelvényterv Bútorozási terv Fûtési gépészeti terv Falra helyezett szerelvények helyei Mennyezeten elhelyezett elemek helyei 11

12 Honlap: mûszaki változtatás joga fenntartva. Szavatosság csak a kifogástalan minôségû termékeinkre vonatkozik. Szerkezeti, statikai és épületfizikai minôség a Knauf-rendszerbôl csak akkor hozható létre, ha kizárólagosan a Knauf-rendszer elemeit használják vagy a Knauf által kifejezetten ajánlott megbízható termékeket. Felhasználási jog fenntartva. Változtatások, utánnyomás és fotókópia kivonatosan is kizárólag a Knauf Kft., H-1124 Budapest, Lejtô út 5. engedélyével. Kiadás: június
