1 PREZENTÁCIÓ Garai Viktor

2 Pneucom által képviselt cégek: pneumatika elemek: pneumatika elemek: műanyag csövek, tömlők: mágnesszelepek, ferdeülékes szelepek: elzáró szerelvények pneumatikus hajtással, VIP szelepek: manométerek: energialáncok, szuperhajlékony kábelek:

3 A tervezett témakörök röviden: amit az AZ Pneumatica gyárról tudni kell a cég által gyártott pneumatikus elemek bemutatása munkahengerek vezérlőszelepek (elektromos, kézi, pneumatikus) levegő-előkészítő egységek csatlakozók más, nem közvetlenül az AZ Pneumatica által gyártott pneumatikus elemek ismertetése manométerek mágnesszelepek, ferdeülékes szelepek forgatóhengerek, VIP szelepek energialáncok, szuperhajlékony kábelek

4 Az AZ Pneumatica gyár Tulajdonos: Marini család Alapítás éve: 1982 A cég nézete: A legerősebb ösztönző erő a fejlődésre, a cég növekedésére, a termék fejlesztésére a piaci verseny. Ennek hatására lehet elérni a legjobb eredményeket.

5 Az üzemek 3 gyáregység automata gépek, robotok Alapítás éve: 1982

6 Csúcsminőségű termékek 10 ezer m 2 -en 32 megmunkálóközpont, 20 millió darab alkatrész A gyártott termékek megoszlása: 150 ezer munkahenger 320 ezer szelep 400 ezer mágnesszelep 100 ezer levegőelőkészítő egység 10 millió logikai elem, fojtó

7 AZ Pneumatica pneumatikus elemek Fő csoportok: Hengerek Elektromos és pneumatikus szelepek Mechanikus szelepek Kézi szelepek Logikai szelepek Szűrők, nyomásszabályozók és olajozók Csatlakozók

8 Munkahengerek I. Kompakt minihengerek egyoldali működésűek igen kis helyigényűek menetes kialakításuk miatt szerelőblokkokba könnyen beépíthetők mm-es dugattyúátmérővel mm-es lökettel menetes vagy sima dugattyúrúdvéggel választható

9 Ø 8-25 mm löket: mm Munkahengerek II. M - sorozat ISO 6432 minihengerek a fedelek és a hengercső különleges rögzítésmódja biztosítja az alkatrészek egytengelyűségét nagy sebességgel is működhetnek a beépített véghelyzet csillapítás miatt (max. 1000mm/sec) rozsdamentes hengercső és dugattyúrúd rugós kivitel is létezik

10 Munkahengerek III. T - sorozat Alumínium körhengerek átmérő: mm löket: mm kör keresztmetszet mágneses dugattyú az érintésmentes helyzetérzékeléshez

11 Munkahengerek IV. D - sorozat Rövidlöketű hengerek kis beépítési méret kétoldali és rúgós kivitelben is rendelhető Ø mm-es tartományban nagy löketválasztékkal

12 Munkahengerek V. P - sorozat Rövidlöketű hengerek kétoldali és rúgós kivitelben is rendelhető kis beépítési méret Ø mm-es tartományban elfordulás-mentes kivitelben is belső és külső menetes dugattyúrúd véggel

13 Munkahengerek VI. N - sorozat ISO 6431 VDMA profil hengerek mm átmérőig mm löketig mindkét véghelyzetben beállítható csillapítás az ütközési zajt beépített műanyag gyűrűkkel csökkentik mágneses dugattyú az érintésmentes helyzetérzékeléshez gazdag felfogató-elem választék

14 Munkahengerek VII. J - sorozat Iker-rudas hengerek nagy megbízhatóság, hosszú élettartam átmérő: mm-es mérettartomány kétoldali és átmenő-rudas kivitelben is rendelhető mágneses dugattyú az érintésmentes helyzetérzékeléshez

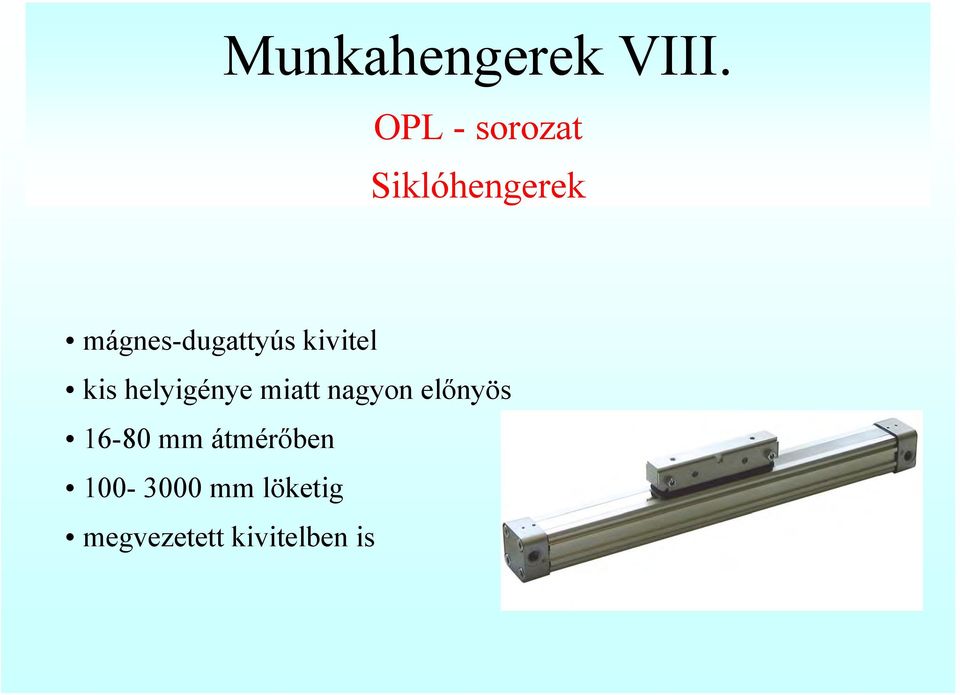

15 Munkahengerek VIII. OPL - sorozat Siklóhengerek mágnes-dugattyús kivitel kis helyigénye miatt nagyon előnyös mm átmérőben mm löketig megvezetett kivitelben is

16 Munkahengerek IX. Egyenes-bevezetők UB, HB - sorozat megakadályozza az elfordulást Ø 12, 16, 20, 25 Ø 32, 40, 50, 63, 80 és 100 mm-ig M, N sorozatú hengerekhez

17 Munkahengerek X. Kiegészítők érintésmentes jeladók dugattyúrúd csatlakozók henger felfogók

18 Mágnesszelepek I. Közvetlen működtetésű mágnesszelepek alaphelyzetben nyitott és zárt változatban igen egyszerű felépítésű szelepek alaplapra is szerelhetők a szokásos vezérlőfeszültségekkel kaphatók kézi működtetéssel is G1/8 - G1/4 -ig méretben akár 0 bar nyomáskülönbségnél is működnek

19 Mágnesszelepek II. Tolattyús szelepek 3/2, 5/2 és 5/3 utas kivitelben bistabil és monostabil (rugóvisszatérítésű és pneumatikus visszatérítésű változatban) 1/8 -tól 1/2 méretig alkalmasak egyoldali és kétoldali működésű hengerek vezérlésére alaplapra is szerelhetők külön táplevegő biztosításával is Namur csatlakozással is

20 Mágnesszelepek III. ISO 1, ISO 2 szelepek 3/2, 5/2 és 5/3 utas kivitelben bistabil és monostabil (rugóvisszatérítésű és pneumatikus visszatérítésű változatban) alkalmasak egyoldali és kétoldali működésű hengerek vezérlésére ISO alaplapra szerelhetők külön táplevegő biztosításával is

21 Mágnesszelepek IV. 7-es sorozat 18mm-es sorozat 3/2, 5/2 és 5/3-as kivitelben 1/8" csatlakozással kis helyigény jellemzi (18 mm széles) monostabil, bistabil változatban alaplapra szerelhető kis teljesítményű tekercs (2W) külön táplevegő biztosításával is

22 Mágnesszelepek V. 8-as sorozat VDMA /2 és 5/3-as kivitelben alaplapos kivitel kis helyigény jellemzi (18 mm széles) monostabil, bistabil változatban kis teljesítményű tekercs (2W) külön táplevegő biztosításával is

23 Mágnesszelepek VI. Integrált elemek lágyindító szelep flip-flop szelep oszcillátor szelep duo-nyomású szelep impulzus generátor pneumatikus időzítő két-kezes indító STOP-szelep

24 Pneumatikus szelepek I. Tolattyús szelepek 3/2, 5/2 és 5/3 utas kivitelben bistabil és monostabil kivitel 1/8 -tól 1/2 méretig differenciál tolattyús kivitel is alkalmasak egyoldali és kétoldali működésű hengerek vezérlésére alaplapra is szerelhetők Namur csatlakozással is

25 Pneumatikus szelepek II. 7-es sorozat 18mm-es sorozat 3/2, 5/2 és 5/3-as kivitelben 1/8" csatlakozással kis helyigény jellemzi (18 mm széles) monostabil, bistabil változatban alaplapra szerelhető

26 Pneumatikus szelepek III. 8-as sorozat VDMA /2 és 5/3-as kivitelben alaplapos kivitel kis helyigény jellemzi (18 mm széles) monostabil, bistabil változatban

27 Mechanikus szelepek I. Miniszelepek alaphelyzetben zárt, nyitott 2/2 és 3/2-es szelepek M5-ös csatlakozóval, vagy beépített 4-es gyorscsatlakozóval kis méretű szelepek kis működtető erő igény rövid működtetési út (0,6 mm) működtetési változatok nyomócsap görgős kar billenő görgős kar

28 Mechanikus szelepek II. Tolattyús szelepek 3/2-es és 5/2-es változatban háromféle működtetési változat nyomócsapos görgőkaros billenő görgőkaros mindegyik szelep alaphelyzetét rugó biztosítja a 3/2-es szelepek egyaránt alkalmazhatók alaphelyzetben zárt, vagy nyitott formában

29 Mechanikus szelepek III. Érzékeny szelepek kis működtető erőt igényelnek választék: 3/2-es alaphelyzetben zárt 3/2-es alaphelyzetben nyitott 5/2-es szelep működtetési módok: nyomócsap (monostabil, bistabil) görgős kar (monostabil) antenna (monostabil)

30 Kézi szelepek I. Miniatűr szelepek kis működtető erő (6N) kompakt építésmód rövid működtetési út gyors és megbízható jel kis levegőfogyasztás M5, G1/8 csatlakozóval, vagy beépített 4-es gyorscsatlakozóval

31 Kézi szelepek II. Tolattyús szelepek szelepváltozatok: 3/2-es szelepek (alaphelyzetben zárt és nyitott) 5/2-es szelepek 5/3-as szelepek (középhelyzetben zárt és nyitott) csatlakozások: 1/8 és 1/4 működtetési módok: billenő kapcsoló (reteszelt) nyomógomb (rugóvisszatérítésű, reteszelt) kézikar (rugós, reteszelt) tolószelep (reteszelt) lábpedál (rugós, reteszelt)

32 Lábszelep rugós és reteszelt működés 5/2-es kivitel, 1/4"-os csatlakozás 3/2-es működésűvé alakítható nyitott vagy zárt lábvédős kialakítású (elektromos változatban is elérhető)

33 Logikai szelepek I. Zárószelepek szelepváltozatok: ÉS, VAGY szelep logikai elemek visszacsapó szelepek gyorsleürítő szelepek kézi tolószelep

34 Logikai szelepek II. Áramlásszabályozó szelepek választék: fojtó- és fojtó-visszacsapó szelepek elfordítható csatlakozóval beállítás csavarhúzóval beállítás forgatógombbal a szelepek közvetlenül beépíthetők a munkahengerekbe vagy szelepekbe

35 Levegőelőkészítők I. Szűrők FIL műanyag tartályos kivitel szinterbronz szűrőbetét (5µ-os vagy 25µ-os) átlátszó műanyag tartály és félautomata kondenzvíz ürítő szelep (igény esetén automata) csatlakozóméretek: 1/4-1 -ig

36 Levegőelőkészítők II. Nyomásszabályozók MREG, REG csatlakozóméret: 1/4-1 -ig a beállított nyomásérték biztosítógyűrűvel védhető bemenő nyomás: 0-16 bar kimenő nyomás: 0,5-8 bar

37 Levegőelőkészítők III. Olajködkenők LUB műanyag tartályos kivitel csatlakozó méret: 1/4-1 -ig az elporlasztott olaj mennyisége egy átlátszó kupakon keresztül figyelhető meg és egy csavarral állítható

38 Levegőelőkészítők IV. Szűrő-nyomásszabályozók FR kisebb helyen egyesítik a szűrő és nyomásszabályozó funkciókat csatlakozó méret: 1/4 1 -ig bemenő nyomás: 0-16 bar kimenő nyomás: 0,5-8 bar

39 Levegőelőkészítők V. Komplett táp FR+L csatlakozó méret: 1/4 1 -ig műanyag tartályos kivitel komplett egység bemenő nyomás: 0-16 bar kimenő nyomás: 0,5-8 bar

40 Csatlakozók I. «Sprint» szupergyors fém csatlakozók RP - sorozat gazdag típusválaszték masszív, fém kivitel O-gyűrűs kivitel szereléskor nincs szükség ragasztóra vagy teflon tömítőszalagra

41 Csatlakozók II. «Rapid» gyorscsatlakozók RZ - sorozat Szerelés módja: a csövet a vezetőkúpra feltoljuk, és a recézett hollandi anyával akár csak kézzel meghúzva rögzítjük. Könnyen szerelhetők még merev poliamid csövekkel is. A hollandi anya mind kézzel, mind szerszámmal meghúzható. kisnyomású folyadékokhoz is alkalmazható

42 Csatlakozók III. «Univerzál» vágógyűrűs csatlakozók Aignep gyártmány kisnyomású folyadékokhoz is alkalmazható nikkelezett réz kivitelben kúpos menettel

43 összekötő, elágazó elemek széles választéka tartozik ide csökkentők könyök idomok tömlőcsatlakozók kettős csatlakozók kereszt, T és Y idomok záródugók Csatlakozók IV. Tartozékok csőcsatlakozókhoz műanyag csövek és tömlők RC - sorozat

44 Csatlakozók V. Reteszelt gyorscsatlakozók Aignep - gyártmány mechanikus nyitású visszacsapó szeleppel egybeépített csatlakozók menetes illetve tömlővéges kivitelben léteznek névleges méret: 7,5 mm Standard TEDESCO

45 Easun sprint csatlakozók Műanyag kivitel műanyag kivitel széles elemválaszték O-gyűrűs kivitel szereléskor nincs szükség ragasztóra vagy teflon tömítőszalagra fojtó-visszacsapó szelepek hangtompítók levegős pisztolyok

46 Easun levegőelőkészítők csatlakozó méret: 1/8 3/4 -ig műanyag tartályos kivitel szűrőbetét (40µ-os vagy 5µ-os) beépített manométerrel bemenő nyomás: 0-16 bar kimenő nyomás: 0,5 8,5 bar

47 Easun mágnesszelepek 5/2-utú szelepcsalád 5/2 és 5/3 utas kivitelben bistabil és monostabil változatban 1/8 -tól 1/2 méretig alkalmasak egyoldali és kétoldali működésű hengerek vezérlésére alaplapra is szerelhetők Namur csatlakozással is

48 Mebra Plastik Italia Műanyag csövek PA11, PA12, PU műanyag csövek többeres műanyag csövek spirálcsövek antisztatikus és egyéb speciális kivitelek

49 M&M International Mágnesszelep, ferdeülékes szelep 2/2 és 3/2 kivitel 1/8 2 mérettartomány alaphelyzetben zárt és nyitott kivitelek réz és saválló ház BUNA, EPDM, VITON, PTFE tömítésekkel

50 OMAL Elzáró szerelvények pneumatikus működtetéssel Ferdeülékes szelepek, VIP szelepek réz, saválló és szénacél gömbcsapok pillangószelepek kétoldali és rugós pneumatikus forgatóhengerek elektromos forgatóhengerek pozícionálók, végálláskapcsolók ferdeülékes szelepek VIP szelepek

51 MANROS Manométerek Ø 40, 50, 63mm műanyag házzal Ø 63, 100mm glicerin töltésű manométerek -1/0 0/25 bar-ig (töltetlen kivitel esetében) -1/0 0/600 bar-ig (töltött kivitel esetében) alsó és hátsó kivitelek, réz csatlakozással kengyeles és peremes kivitelek

52 BREVETTI STENDALTO Energialáncok, szuperhajlékony kábelek műanyag és acél kivitelek térben mozgó kialakítás is széles méretválaszték speciális kivitelek szuperhajlékony kábelek
