1 Meghajtások Termékkáttekintés Garázskapu-meghajtások Oldal SupraMatic E, 2. sorozat 154 SupraMatic P, 2. sorozat 155 SupraMatic H, 2. sorozat 156 Speciális kiegészítõk SupraMatic H meghajtáshoz, 2. sorozat 157 SupraMatic H, 1. sorozat 158 Speciális kiegészítõk SupraMatic H meghajtáshoz, 1. sorozat 159 ProMatic, 2. sorozat 160 ProMatic P, 2. sorozat 161 ProMatic Akku, 2. sorozat 162 Speciális kiegészítõk ProMatic Akku meghajtáshoz, 1. és 2. sorozat 163 EcoStar B 190 Meghajtások Kapubejárati meghajtások Oldal RotaMatic szárnyaskapu-meghajtás 164 Kiegészítõk és záróélvédelem RotaMatic szárnyaskapu-meghajtáshoz 165 DTA szárnyaskapu meghajtás 166 Kiegészítõk és záróélvédelem DTA szárnyaskapu-meghajtáshoz 167 STA 60 tolókapu meghajtás és szükséges kiegészítõi 168 Záróélvédelem STA 60 tolókapu-meghajtáshoz 169 Kiegészítõk garázskapu- és kapubejárati meghajtásokhoz Oldal Kéziadók, kéziadó vizsgáló készülék, falba süllyesztett adóegység 170 Vevõegységek 171 Relés vevõegységek, falba süllyesztett vevõegység 172 Relépanel, adpaterpanel, opciós relé, univerzális panel, szükségakku 173 Belsõ nyomógombok, transzponder 174 Rádiós kódkapcsolók, kódkapcsolók 175 Csatlakozó-vezetékek, vezetékhosszabbítások 176 Ujjlenyomat-olvasó 177 Kulcsos kapcsoló, hengerzár, mikrokapcsoló, vezérlõ oszlop 178 Jelzõlámpa, idõrelé 179 Fénysorompók 180 Csatlakoztatható záróélvédelem és elölfutó fénysorompó 181 Személybejáró érzékelõk 182 Reteszelõ zárkészlet, szükségkireteszelés 183 Vasalatok, vezetõsín szárnyaskapu vasalathoz, záróprofil Áttekintõ táblázatok Oldal Garázskapu-meghajtások és kiegészítõik kombinációs lehetõségei Garázskapu-meghajtások személybejáró érzékelõi és záróélvédelmi kombinációs lehetõségei 188 Szárnyaskapu-meghajtások és kiegészítõik kombinációs lehetõségei 189 Kereskedõi árjegyzék (HU) 166/4 153

2 SupraMatic E garázskapu-meghajtás 2. sorozat SupraMatic E 2. sorozat, termékleírás Szériában 4-csatornás HS 4 kéziadóval, és integrált vevõegységgel Gyorsnyitás funkcióval ÚJ Garázskapu-meghajtás Nem használható ipari környezetben! Csak száraz helyiségekhez! Parkolóhelyek max. száma: max. 25 nyitásciklus (nyitás/zárás) naponta, vagy max. 12 parkolóhely engedélyezett. A meghajtás adatai: 24 V egyenáramú csigahajtású motor, tápfeszültség V AC, 0,2 kw, húzó- és nyomóerõ 650 N, nyitási sebesség kb. 22 cm/s. Vezérlõ elektronika: Mikroprocesszoros vezérlés, automatikusan betanítható leállító automatikával és végállásokkal, lágy indítással és állítható lassított stop funkcióval, 7-szegmenses kijelzõvel, meghajtás-világítással és beállítható második nyitásmagassággal, beállítható automatikus utánzárással, mp-ig aktiválható nyitvatartási idõvel, impulzusvezérléssel. FS 10 vezetõsín: Önhordó acélsínek, poliészter/poliamid-fogasszíjjal, mûanyag vezetõszánnal és automatikus szíjfeszítéssel, 1-részes, kompletten elõszerelve. FS 2 vezetõsín: Mint az FS 10, azonban 2-részes, elõszerelt. Szériafelszereltség: HS4 négygombos kéziadó és integrált 3-csatornás vevõegység, 868,3 MHz. Minden kéziadó gyárilag kódolva, a több mint 1 billió lehetõségbõl. Belsõ mûködtetésû gyorskireteszelés, tápvezeték Euro-dugasszal, integrált, távvezérelhetõ garázsvilágítás gyárilag 2 perces megvilágításra beállítva. Feltolás elleni védelem, mint biztonsági egység. Univerzális vasalat billenõ és szekcionált kapukhoz! Ház: Alumínium és mûanyag Hõmérséklettartomány: - 20 C-tól + 60 C-ig Megjegyzés: Az automatikus utánzárás aktiválásához fénysorompó csatlakoztatása szükséges! SupraMatic E 2. sorozat Használható max mm széles kapukhoz Elemárak Meghjajtásfej Vezetõsínek SupraMatic E FS sorozat (1-részes) FS 2 (2-részes) Komplett árak SupraMatic E 2. sorozat FS 10 FS 2 rövid K FS 10 / FS 2 Berry-kapukhoz 2500 mm magasságig Szekcionált kapukhoz N-sínvezetéssel 2250 mm magasságig Szekcionált kapukhoz L/Z-sínvezetéssel 2125 mm mag.-gig Teljes hossz 3200 mm, mûködési tartomány 2475 mm közepes M FS 10 / FS 2 Berry-kapukhoz 2750 mm magasságig Szekcionált kapukhoz N-sínvezetéssel 2500 mm magasságig Szekcionált kapukhoz L/Z-sínvezetéssel 2375 mm mag.-gig Teljes hossz 3450 mm, mûködési tartomány 2725 mm hosszú L FS 10 / FS 2 Szekcionált kapukhoz N/L/Z-sínvezetéssel 3000 mm mag.-gig Teljes hossz 4215 mm, mûködési tartomány 3400 mm Más gyártmányú billenõ- és szekcionált kapuk esetén feltétlenül vegye figyelembe a mûködési tartományt! Az FS 10 és FS 2 vezetõsínek akár egyedi hosszban is rendelhetõk, de max mm profil-hosszúságig! (profilhossz = teljes hossz mm). Árak és szállítási határidõ külön ajánlatra! Megjegyzés: 30-as sorozatú Hörmann kapuk még rugótörés-biztosítás nélkül voltak szállítva. Meghajtás utólagos felszerelése esetén a vezetõszánra egy kiegészítõt kel felszerelni ( , 184. oldal)! Emiatt szükségkioldó felszerelése e kapuknál nem lehetséges! A Hörmann meghajtások és tartozékaik kombinációs lehetõségeit bemutató áttekintõ táblázat a oldalakon található. 154 Kereskedõi árjegyzék (HU) 166/4

3 SupraMatic P garázskapu-meghajtás 2. sorozat SupraMatic P 2. sorozat, termékleírás Szériában 4-csatornás HS 4 kéziadóval, és integrált vevõegységgel Gyorsnyitás funkcióval ÚJ Garázskapu-meghajtás Nem használható ipari környezetben! Csak száraz helyiségekhez! Parkolóhelyek max. száma: max. 50 nyitásciklus (nyitás/zárás) naponta, vagy max. 25 parkolóhely engedélyezett. A meghajtás adatai: 24 V egyenáramú csigahajtású motor, tápfeszültség V AC, 0,2 kw, húzó- és nyomóerõ 750 N, nyitási sebesség kb. 22 cm/s. Vezérlõ elektronika: Mikroprocesszoros vezérlés, automatikusan betanítható leállító automatikával és végállásokkal, lágy indítással és állítható lassított stop funkcióval, 7-szegmenses kijelzõvel, meghajtás-világítással és beállítható második nyitásmagassággal, beállítható automatikus utánzárással, mp-ig aktiválható nyitvatartási idõvel, impulzusvezérléssel. FS 10 vezetõsín: Önhordó acélsínek, poliészter/poliamid-fogasszíjjal, mûanyag vezetõszánnal és automatikus szíjfeszítéssel, 1-részes, kompletten elõszerelve. FS 2 vezetõsín: Mint az FS 10, azonban 2-részes, elõszerelt. Szériafelszereltség: HS4 négygombos kéziadó és integrált 3-csatornás vevõegység, 868,3 MHz. Minden kéziadó gyárilag kódolva, a több mint 1 billió lehetõségbõl. Belsõ mûködtetésû gyorskireteszelés, tápvezeték Euro-dugasszal, integrált, távvezérelhetõ garázsvilágítás gyárilag 2 perces megvilágításra beállítva. Feltolás elleni védelem, mint biztonsági egység. Univerzális vasalat billenõ és szekcionált kapukhoz! Ház: Alumínium és mûanyag Hõmérséklettartomány: - 20 C-tól + 60 C-ig Megjegyzés: Az automatikus utánzárás aktiválásához fénysorompó csatlakoztatása szükséges! Meghajtások SupraMatic P 2. sorozat Használható max mm széles kapukhoz Elemárak Meghjajtásfej Vezetõsínek SupraMatic P FS sorozat (1-részes) FS 2 (2-részes) Komplett árak SupraMatic P 2. sorozat FS 10 FS 2 rövid K FS 10 / FS 2 Berry-kapukhoz 2500 mm magasságig Szekcionált kapukhoz N-sínvezetéssel 2250 mm magasságig Szekcionált kapukhoz L/Z-sínvezetéssel 2125 mm mag.-gig Teljes hossz 3200 mm, mûködési tartomány 2475 mm közepes M FS 10 / FS 2 Berry-kapukhoz 2750 mm magasságig Szekcionált kapukhoz N-sínvezetéssel 2500 mm magasságig Szekcionált kapukhoz L/Z-sínvezetéssel 2375 mm mag.-gig Teljes hossz 3450 mm, mûködési tartomány 2725 mm hosszú L FS 10 / FS 2 Szekcionált kapukhoz N/L/Z-sínvezetéssel 3000 mm mag.-gig Teljes hossz 4215 mm, mûködési tartomány 3400 mm Más gyártmányú billenõ- és szekcionált kapuk esetén feltétlenül vegye figyelembe a mûködési tartományt! Az FS 10 és FS 2 vezetõsínek akár egyedi hosszban is rendelhetõk, de max mm profil-hosszúságig! (profilhossz = teljes hossz mm). Árak és szállítási határidõ külön ajánlatra! Megjegyzés: 30-as sorozatú Hörmann kapuk még rugótörés-biztosítás nélkül voltak szállítva. Meghajtás utólagos felszerelése esetén a vezetõszánra egy kiegészítõt kel felszerelni ( , 184. oldal)! Emiatt szükségkioldó felszerelése e kapuknál nem lehetséges! A Hörmann meghajtások és tartozékaik kombinációs lehetõségeit bemutató áttekintõ táblázat a oldalakon található. Kereskedõi árjegyzék (HU) 166/4 155

4 SupraMatic H garázskapu-meghajtás 2. sorozat ÚJ Akár ipari kapura is felszerelhetõ * Gyorsnyitás funkcióval SupraMatic H 2. sorozat, termékleírás ÚJ Garázskapu-meghajtás nagy igénybevételû kapukhoz.* Csak száraz helyiségekhez! Parkolóhelyek max. száma: max. 100 nyitásciklus (nyitás/zárás) naponta, vagy max. 50 parkolóhely engedélyezett. A meghajtás adatai: 24 V egyenáramú csigahajtású motor, tápfeszültség V AC, 0,2 kw, húzó- és nyomóerõ 1000 N, nyitási sebesség kb. 22 cm/s. Vezérlõelektronika: Mikroprocesszoros vezérlés, automatikusan betanítható leállító automatikával és végállásokkal, lágy indítással és állítható lassított stop funkcióval, 7-szegmenses kijelzõvel, meghajtás-világítással és beállítható második nyitásmagassággal, beállítható automatikus utánzárással, mp-ig aktiválható nyitvatartási idõvel, impulzusvezérléssel. FS 60 vezetõsín: Önhordó acélsín poliuretán fogasszíjjal, mûanyag vezetõszánnal és csapágyazott fordítógörgõvel. 1-részes, kompletten elõszerelt. FS 6 vezetõsín: Mint FS 60, azonban 2-részes, elõszerelt. Szériafelszereltség: Belsõ mûködtetésû gyorskireteszelés, tápvezeték eurodugasszal, második felfüggesztés FS 60 és FS 6 vezetõsínekhez, integrált beállítható garázsmegvilágítás. Feltolásvédelem mint biztonsági egység. Univerzális vasalat billenõ és szekcionált kapukhoz! Ház: Alumínium és mûanyag Hõmérséklettartomány: - 20 C-tól + 60 C-ig Megjegyzés: Az automatikus utánzárás aktiválásához fénysorompó csatlakoztatása szükséges! Távvezérlés NÉLKÜL! (Távvezérlést lásd a 170. oldaltól) SupraMatic H 2. sorozat Használható max mm széles kapukhoz Elemárak Meghajtásfej Vezetõsínek SupraMatic H FS 60 FS 6 2. sorozat (1-részes) (2-részes) Komplett árak SupraMatic H 2.sorozat FS 60 FS 6 rövid K FS 60 / FS 6 Berry-kapukhoz 2500 mm magasságig Szekcionált kapukhoz N-sínvezetéssel 2250 mm magasságig Szekcionált kapukhoz L/Z-sínvezetéssel 2125 mm mag.-gig Teljes hossz 3200 mm, mûködési tartomány 2475 mm közepes M FS 60 / FS 6 BBerry-kapukhoz 2750 mm magasságig Szekcionált kapukhoz N-sínvezetéssel 2500 mm magasságig Szekcionált kapukhoz L/Z-sínvezetéssel 2375 mm mag.-gig Teljes hossz 3450 mm, mûködési tartomány 2725 mm hosszú L FS 60 / FS 6 Szekcionált kapukhoz N/L/Z-sínvezetéssel 3000 mm mag.-gig Teljes hossz 4215 mm, mûködési tartomány 3400 mm Más gyártmányú billenõ- és szekcionált kapuk esetén feltétlenül vegye figyelembe a mûködési tartományt! Az FS 60 és FS 6 vezetõsínek akár egyedi hosszban is rendelhetõk, de max mm profil-hosszúságig! (profilhossz = teljes hossz mm). Árak és szállítási határidõ külön ajánlatra! Megjegyzés: 30-as sorozatú Hörmann kapuk még rugótörés-biztosítás nélkül voltak szállítva. Meghajtás utólagos felszerelése esetén a vezetõszánra egy kiegészítõt kell felszerelni ( , 184. oldal)! Emiatt szükségkioldó felszerelése e kapuknál nem lehetséges! A Hörmann meghajtások és tartozékaik kombinációs lehetõségeit bemutató áttekintõ táblázat a oldalakon található. * Megjegyzés: Ipari szekcionált kapukra való felszerelés csak külön ajánlat alapján Kereskedõi árjegyzék (HU) 166/4

5 SupraMatic H 2. sorozat Speciális kiegészítõk Kiegészítõk SupraMatic H, 2. sorozathoz Cikkszám Felár Húzókapcsoló ZT 1 Impulzus / Állj, húzózsinórral Védettség: IP 65 Nyomógomb DT 02 Impulzus / Állj, Védettség: IP 65 csatlakozó vezeték nélkül Meghajtások Az Állj-gomb csatlakoztatásához a PSA adapterpanel ( ) szükséges. Idõkapcsoló ZSU 1 Digitális idõkapcsoló Kontaktustípus: váltó Védettség: IP 20 Kontakt terhelés: 16 (10) A / 250 V AC Tápfeszültség: 240 V/ Hz Csatlakoztatásához a PSA adapterpanel ( ) szükséges. Ház ZSU 1-hez Védettség: IP Adapterpanel PSA DT 02 Állj-gombjának csatlakoztatásához Védettség: IP Opciós relé HOR 1 SupraMatic H 2. sorozatú meghajtásokhoz jelzõlámpák, garázsvilágítás vezérlésére Védettség: IP Villogó vagy tartós világítás a meghajtás beállítása szerint választható. Távvezérlés lásd a 170. oldaltól Kereskedõi árjegyzék (HU) 166/4 157

6 SupraMatic H garázskapu-meghajtás 1. sorozat Ez a garázskapu-meghajtás csak ZS /MP 200 egységgel együtt használható! SupraMatic H 1. sorozat, termékleírás Garázskapu-meghajtás nagy igénybevételû kapukhoz.* Csak száraz helyiségekhez! Parkolóhelyek max. száma: max. 50 nyitásciklus (nyitás/zárás) naponta, vagy max. 20 parkolóhely engedélyezett. A meghajtás adatai: 24 V egyenáramú csigahajtású motor, tápfeszültség V AC, 0,2 kw, húzó- és nyomóerõ 1000 N, RAL GZ 740 szerint nyitási sebesség kb. 14 cm/s. Vezérlõ elektronika: Mikroprocesszoros vezérlés, automatikusan betanítható leállító automatikával és végállásokkal, lágy indítással és állítható lassított stop funkcióval, 7-szegmenses kijelzõvel, meghajtás-világítással és beállítható második nyitásmagassággal, beállítható automatikus utánzárással, mp-ig aktiválható nyitvatartási idõvel, impulzusvezérléssel. FS 60 vezetõsín: Önhordó acélsín poliuretán fogasszíjjal, mûanyag vezetõszánnal és csapágyazott fordítógörgõvel. 1-részes, kompletten elõszerelt. FS 6 vezetõsín: Mint FS 60,azonban 2-részes, elõszerelt. Szériafelszereltség: Belsõ mûködtetésû gyorskireteszelés, tápvezeték eurodugasszal, második felfüggesztés FS 60 és FS 6 vezetõsínekhez, integrált beállítható garázsmegvilágítás. Feltolásvédelem mint biztonsági egység. Univerzális vasalat billenõ és szekcionált kapukhoz! Ház: Alumínium és mûanyag Hõmérséklettartomány: - 20 C-tól + 60 C-ig Megjegyzés: Az automatikus utánzárás aktiválásához fénysorompó csatlakoztatása szükséges! Távvezérlés NÉLKÜL! (Távvezérlést lásd a 170. oldaltól) SupraMatic H 1. sorozat Használható max mm széles kapukhoz Elemárak Meghajtásfej Vezetõsínek SupraMatic H FS 60 FS 6 1. sorozat (1-részes) (2-részes) Komplett árak SupraMatic H 1.sorozat FS 60 FS 6 rövid K FS 60 / FS 6 Berry-kapukhoz 2500 mm magasságig Szekcionált kapukhoz N-sínvezetéssel 2250 mm magasságig Szekcionált kapukhoz L/Z-sínvezetéssel 2125 mm mag.-gig Teljes hossz 3175 mm, mûködési tartomány 2425 mm közepes M FS 60 / FS 6 Berry-kapukhoz 2750 mm magasságig Szekcionált kapukhoz N-sínvezetéssel 2500 mm magasságig Szekcionált kapukhoz L/Z-sínvezetéssel 2375 mm mag.-gig Teljes hossz 3425 mm, mûködési tartomány 2675 mm hosszú L FS 60 / FS 6 Szekcionált kapukhoz N/L/Z-sínvezetéssel 3000 mm mag.-gig Teljes hossz 4175 mm, mûködési tartomány 3350 mm Más gyártmányú billenõ- és szekcionált kapuk esetén feltétlenül vegye figyelembe a mûködési tartományt! Az FS 60 és FS 6 vezetõsínek akár egyedi hosszban is rendelhetõk, de max mm profil-hosszúságig! (profilhossz = teljes hossz mm). Árak és szállítási határidõ külön ajánlatra! Megjegyzés: 30-as sorozatú Hörmann kapuk még rugótörés-biztosítás nélkül voltak szállítva. Meghajtás utólagos felszerelése esetén a vezetõszánra egy kiegészítõt kell felszerelni ( , 184. oldal)! Emiatt szükségkioldó felszerelése e kapuknál nem lehetséges! A Hörmann meghajtások és tartozékaik kombinációs lehetõségeit bemutató áttekintõ táblázat a oldalakon található. * Megjegyzés: Ipari szekcionált kapukra való felszerelés csak külön ajánlat alapján Kereskedõi árjegyzék (HU) 166/4

7 SupraMatic H 1. sorozat Speciális kiegészítõk Kiegészítõk SupraMatic H, 1. sorozathoz Cikkszám Felár Automatikus utánzárás ZS 200 Utánzárásvezérlés SupraMatic H-meghajtáshoz a kapu automatikus zárására. Külön házban 2 db narancsszínû jelzõlámpával, 10 m vezérlõvezetékkel, tartóegységgel, a jelzõlámpák 180 -kal elfordíthatók, alumínium ház, feketére porszórva. Funkciók: Nyitvatartási idõ: mp-ig beállítható Várakozási idõ: 2-30 mp-ig beállítható Opciók: EL31, RL30 és RL52 fénysorompók csatlakoztathatók az automatikus utánzárás kikapcsolható (pl. ZSU 1-gyel) Forgalomirányítás MP 200 Forgalomirányítás SupraMatic H meghajtáshoz Meghajtások Külön házban 2 db piros-zöld lámpával 10 m vezetékkel, tartóegységgel, a jelzõlámpák 180 -kal elfordíthatók, alumínium ház, feketére porszórva. Funkciók: Nyitvatartási idõ: mp-ig beállítható Várakozási idõ: 2-30 mp-ig beállítható Opciók: EL31, RL30 és RL52 fénysorompók csatlakoztathatók az automatikus utánzárás kikapcsolható (pl. ZSU 1-gyel) Húzókapcsoló ZT 1 Impulzus / Állj, húzózsinórral Védettség: IP Nyomógomb DT 03 Nyit/Állj/Zár Védettség: IP 65 vezeték nélkül Idõkapcsoló ZSU 1 Digitális idõkapcsoló Kontaktustípus: váltó Védettség: IP 20 Kontakt terhelés: 16 (10) A / 250 V AC Tápfeszültség: 240 V/ Hz Ház ZSU 1-hez Védettség: IP Távvezérlés lád a 170. oldaltól Kereskedõi árjegyzék (HU) 166/4 159

8 ProMatic garázskapu-meghajtás 2. sorozat ProMatic, 2. sorozat termékleírás Szériában 4-csatornás HS4 kéziadóval, és integrált vevõegységgel* ÚJ Garázskapu-meghajtás Nem használható ipari környezetben! Csak száraz helyiségekhez! Parkolóhelyek max. száma: max. 12 nyitásciklus (nyitás/zárás) naponta, vagy max. 6 parkolóhely engedélyezett. A meghajtás adatai: 24 V egyenáramú csigahajtású motor, tápfeszültség V AC, 0,2 kw, húzó- és nyomóerõ 500 N, nyitási sebesség kb. 14 cm/s. Vezérlõ elektronika: Mikroprocesszoros vezérlés, automatikusan betanítható leállító automatikával és végállásokkal, lágy indítással és állítható lassított stop funkcióval, meghajtás-világítással, beállítható automatikus utánzárással, 30 mp-ig aktiválható nyitvatartási idõvel, impulzusvezérléssel. FS 10 vezetõsín: Önhordó acélsínek, poliészter/poliamid-fogasszíjjal, mûanyag vezetõszánnal és automatikus szíjfeszítéssel, 1-részes, kompletten elõszerelve. FS 2 vezetõsín: Mint az FS 10, azonban 2-részes, elõszerelt. Szériafelszereltség: HS4 négygombos kéziadó és integrált vevõegység, 868,3 MHz. Minden kéziadó gyárilag kódolva, a több mint 1 billió lehetõségbõl. Belsõ mûködtetésû gyorskireteszelés, tápvezeték Euro-dugasszal, a meghajtás házába integrált mûködtetõgomb, integrált garázsvilágítás gyárilag 2 perces megvilágításra beállítva. Feltolásvédelem, mint biztonsági egység. Univerzális vasalat billenõ és szekcionált kapukhoz! Ház: mûanyag Hõmérséklettartomány: - 20 C-tól + 60 C-ig Megjegyzés: Az automatikus utánzárás aktiválásához fénysorompó csatlakoztatása szükséges! ProMatic 2. sorozat Használható max mm szélességig, de max. 10 m 2 kapufelületig Meghajtásfej ProMatic 2. sorozat Elemárak Vezetõsínek FS 10 (1-részes) FS 2 (2-részes) Komplett árak ProMatic 2. sorozat FS 10 FS 2 rövid K FS 10 / FS 2 Berry-kapukhoz 2500 mm magasságig Szekcionált kapukhoz N-sínvezetéssel 2250 mm magasságig Szekcionált kapukhoz L/Z-sínvezetéssel 2125 mm mag.-gig Teljes hossz 3200 mm, mûködési tartomány 2475 mm közepes M FS 10 / FS 2 Berry-kapukhoz 2750 mm magasságig Szekcionált kapukhoz N-sínvezetéssel 2500 mm magasságig Szekcionált kapukhoz L/Z-sínvezetéssel 2375 mm mag.-gig Teljes hossz 3450 mm, mûködési tartomány 2725 mm hosszú L FS 10 / FS 2 Szekcionált kapukhoz N/L/Z-sínvezetéssel 3000 mm mag.-gig Teljes hossz 4215 mm, mûködési tartomány 3400 mm Más gyártmányú billenõ- és szekcionált kapuk esetén feltétlenül vegye figyelembe a mûködési tartományt! Az FS 10 és FS 2 vezetõsínek akár egyedi hosszban is rendelhetõk, de max mm profil-hosszúságig! (profilhossz = teljes hossz mm). Árak és szállítási határidõ külön ajánlatra! Megjegyzés: 30-as sorozatú Hörmann kapuk még rugótörés-biztosítás nélkül voltak szállítva. Meghajtás utólagos felszerelése esetén a vezetõszánra egy kiegészítõt kel felszerelni ( , 184. oldal)! Emiatt szükségkioldó felszerelése e kapuknál nem lehetséges! A Hörmann meghajtások és tartozékaik kombinációs lehetõségeit bemutató áttekintõ táblázat a oldalakon található. * A meglévõ készletek kifogyásáig az integrált vevõegység helyett a motor mellé külön csomagolt vevõegységet szállítunk! 160 Kereskedõi árjegyzék (HU) 166/4

9 ProMatic P garázskapu-meghajtás 2. sorozat ProMatic P, 2. sorozat termékleírás Szériában 4-csatornás HS4 kéziadóval, és integrált vevõegységgel* ÚJ Garázskapu-meghajtás Nem használható ipari környezetben! Csak száraz helyiségekhez! Parkolóhelyek max. száma: max. 20 nyitásciklus (nyitás/zárás) naponta, vagy max. 10 parkolóhely engedélyezett. A meghajtás adatai: 24 V egyenáramú csigahajtású motor, tápfeszültség V AC, 0,2 kw, húzó- és nyomóerõ 600 N, nyitási sebesség kb. 14 cm/s. Vezérlõ elektronika: Mikroprocesszoros vezérlés, automatikusan betanítható leállító automatikával és végállásokkal, lágy indítással és állítható lassított stop funkcióval, meghajtás-világítással, beállítható automatikus utánzárással, 30 mp-ig aktiválható nyitvatartási idõvel, impulzusvezérléssel. FS 10 vezetõsín: Önhordó acélsínek, poliészter/poliamid-fogasszíjjal, mûanyag vezetõszánnal és automatikus szíjfeszítéssel, 1-részes, kompletten elõszerelve. FS 2 vezetõsín: Mint az FS 10, azonban 2-részes, elõszerelt. Szériafelszereltség: HS4 négygombos kéziadó és integrált vevõegység, 868,3 MHz. Minden kéziadó gyárilag kódolva, a több mint 1 billió lehetõségbõl. Belsõ mûködtetésû gyorskireteszelés, tápvezeték Euro-dugasszal, a meghajtás házába integrált mûködtetõgomb, integrált garázsvilágítás gyárilag 2 perces megvilágításra beállítva. Feltolásvédelem, mint biztonsági egység. Univerzális vasalat billenõ és szekcionált kapukhoz! Ház: mûanyag Hõmérséklettartomány: - 20 C-tól + 60 C-ig Megjegyzés: Az automatikus utánzárás aktiválásához fénysorompó csatlakoztatása szükséges! Meghajtások ProMatic P 2. sorozat Használható max mm széles kapukhoz Meghajtásfej ProMatic P 2. sorozat Elemárak Vezetõsínek FS 10 (1-részes) FS 2 (2-részes) Komplett árak ProMatic P 2. sorozat FS 10 FS 2 rövid K FS 10 / FS 2 Berry-kapukhoz 2500 mm magasságig Szekcionált kapukhoz N-sínvezetéssel 2250 mm magasságig Szekcionált kapukhoz L/Z-sínvezetéssel 2125 mm mag.-gig Teljes hossz 3200 mm, mûködési tartomány 2475 mm közepes M FS 10 / FS 2 Berry-kapukhoz 2750 mm magasságig Szekcionált kapukhoz N-sínvezetéssel 2500 mm magasságig Szekcionált kapukhoz L/Z-sínvezetéssel 2375 mm mag.-gig Teljes hossz 3450 mm, mûködési tartomány 2725 mm hosszú L FS 10 / FS 2 Szekcionált kapukhoz N/L/Z-sínvezetéssel 3000 mm mag.-gig Teljes hossz 4215 mm, mûködési tartomány 3400 mm Más gyártmányú billenõ- és szekcionált kapuk esetén feltétlenül vegye figyelembe a mûködési tartományt! Az FS 10 és FS 2 vezetõsínek akár egyedi hosszban is rendelhetõk, de max mm profil-hosszúságig! (profilhossz = teljes hossz mm). Árak és szállítási határidõ külön ajánlatra! Megjegyzés: 30-as sorozatú Hörmann kapuk még rugótörés-biztosítás nélkül voltak szállítva. Meghajtás utólagos felszerelése esetén a vezetõszánra egy kiegészítõt kel felszerelni ( , 184. oldal)! Emiatt szükségkioldó felszerelése e kapuknál nem lehetséges! A Hörmann meghajtások és tartozékaik kombinációs lehetõségeit bemutató áttekintõ táblázat a oldalakon található. * A meglévõ készletek kifogyásáig az integrált vevõegység helyett a motor mellé külön csomagolt vevõegységet szállítunk! Kereskedõi árjegyzék (HU) 166/4 161

10 ProMatic Akku garázskapu-meghajtás 2. sorozat ProMatic Akku, 2. sorozat termékleírás Garázskapu-meghajtás Nem használható ipari környezetben! Csak száraz helyiségekhez! Parkolóhelyek max. száma: max. 4 nyitásciklus (nyitás/zárás) naponta, vagy max. 2 parkolóhely engedélyezett. Meghajtás adatai: 24 V egyenáramú csigahajtású motor hallszenzorral, húzó- és nyomóerõ 350 N, nyitási sebesség kb. 13 cm/s. Vezérlõ elektronika: Mikroprocesszoros vezérlés, automatikusan betanítható leállító automatikával és végállásokkal, lágy indítással és lassított stop funkcióval, impulzusvezérléssel MHz-es rádiótávvezérlés a meghajtásba inategrálva. FS 10 vezetõsín: Önhordó acélsínek, poliészter/poliamid-fogasszíjjal, mûanyag vezetõszánnal és automatikus szíjfeszítéssel, 1-részes, kompletten elõszerelve. FS 2 vezetõsín: Mint az FS 10, azonban 2-részes, elõszerelt. Szériafelszereltség: HS4 négygombos kéziadó és integrált vevõegység, 868,3 MHz. Minden kéziadó gyárilag kódolva, a több mint 1 billió lehetõségbõl. Belsõ mûködtetésû gyorskireteszelés, a házba integrált mûködtetõ gombbal, integrált garázsvilágítás gyárilag 30 mp-es megvilágításra beállítva. Feltolásvédelem, mint biztonsági egység. Univerzális vasalat billenõ és szekcionált kapukhoz! Ház: mûanyag Hõmérséklettartomány: - 20 C-tól + 60 C-ig Szállítási tartalom: ProMatic Akku meghajtás (mint elõbb leírva), együtt az alábbiakkal: AE 24 akku-egység tartóval ZL 24 Akku tápvezeték, 5 m hosszú LG 24 töltõegység Vasalat billenõ- és szekcionált kapukhoz ProMatic Akku 2. sorozat Használható max mm széles, de max. 8 m 2 -es kapukhoz Elemárak Meghajtásfej Vezetõsínek ProMatic Akku FS 10 FS 2 Serie 2 (1-teilig) (2-teilig) Komplett árak ProMaticAkku 2.sorozat FS 10 FS 2 rövid K FS 10 / FS 2 Berry-kapukhoz 2500 mm magasságig Szekcionált kapukhoz N-sínvezetéssel 2250 mm magasságig Szekcionált kapukhoz L/Z-sínvezetéssel 2125 mm mag.-gig Teljes hossz 3200 mm, mûködési tartomány 2475 mm közepes M FS 10 / FS 2 Berry-kapukhoz 2750 mm magasságig Szekcionált kapukhoz N-sínvezetéssel 2500 mm magasságig Szekcionált kapukhoz L/Z-sínvezetéssel 2375 mm mag.-gig Teljes hossz 3450 mm, mûködési tartomány 2725 mm hosszú L FS 10 / FS 2 Szekcionált kapukhoz N/L/Z-sínvezetéssel 3000 mm mag.-gig Teljes hossz 4215 mm, mûködési tartomány 3400 mm Más gyártmányú billenõ- és szekcionált kapuk esetén feltétlenül vegye figyelembe a mûködési tartományt! Az FS 10 és FS 2 vezetõsínek akár egyedi hosszban is rendelhetõk, de max mm profil-hosszúságig! (profilhossz = teljes hossz mm). Árak és szállítási határidõ külön ajánlatra! Megjegyzés: 30-as sorozatú Hörmann kapuk még rugótörés-biztosítás nélkül voltak szállítva. Meghajtás utólagos felszerelése esetén a vezetõszánra egy kiegészítõt kel felszerelni ( , 184. oldal)! Emiatt szükségkioldó felszerelése e kapuknál nem lehetséges! Az Akku mûszaki adatai Használati idõtartam * kb. 40 nap, ha a környezeti hõmérséklet: + 20 C napi 4 nyitásciklus mellett: kb. 30 nap, ha a környezeti hõmérséklet: 0 C kb. 20 nap, ha a környezeti hõmérséklet: - 15 C Töltési idõ: Súly: Méret: Akku-egység csatlakozása: Áramfelvétel: max. engedélyezett környezeti hõm. az Akku-egység számára: Védettség: Max. tárolási idõ: 5-10 óra, a töltöttségtõl függõen (nincs memoria-effektus), Teljesítményfelvétel a töltési idõ alatt: kb. 60 W óránként 8,8 kg 330 x 220 x 115 mm 24 V DC Stand-by kb. 3,5 ma -15 C-tól + 45 C-ig Csak száraz helyiségekhez Ajánlás: max. 1/2 év tárolást követõen után kell tölteni. Hosszabb tárolási idõ esetén (kb. 1 évtõl), újratöltés nélkül, az akku-egység károsodhat. * Megjegyzés: A 24 V DC tápellátású fogyasztó meghajtásra csatlakoztatásával csökken az akkumulátor használati ideje. 162 Kereskedõi árjegyzék (HU) 166/4

11 ProMatic Akku 1. és 2. sorozat Speciális kiegészítõk Kiegészítõk ProMatic Akku, 1. és 2. sorozatú meghajtásokhoz Cikkszám Felár Csereakku WA 24 Csereakku 24 V, 10 Ah, beleértve a tartódobozt is Meghajtások Solar-Modul Meghajtásakku töltéséhez / puffereléséhez töltésszabályzóval és szerelési anyagokkal Belsõ nyomógomb IT 1 Impulzusos, 1 gombos, m 2-eres vezetékkel, További kiegészítõk ProMatic Akku-hoz Kéziadók HS 4, HSM 4, HSE oldal Belsõ nyomógombok FIT oldal Rádiós kódkapcsolók FCT 3 b, FCT 10 b 175. oldal Kulcsos kapcsolók STUP 40, STAP 40, ESU 40, ESA oldal Vezetékek kulcsos kapcsolókhoz 175. oldal További kiegészítõk oldal A Hörmann meghajtások és tartozékaik kombinációs lehetõségeit bemutató áttekintõ táblázat a oldalakon található. Kereskedõi árjegyzék (HU) 166/4 163

12 RotaMatic szárnyaskapu-meghajtás Szériában 4-csatornás kéziadóval, és integrált HS 4 vevõegységgel RotaMatic termékleírás ÚJ Robosztus elektro-mechanikus szárnyaskapu-meghajtás 1- és 2-szárnyú szárnyaskapukhoz, kapumagasság max mm, szárnyszélesség max mm, szárny súlya max. 220 kg és a szárny fedettsége max. 70%. Nem használható ipari környezetben! e-méret: (lásd az ábrát) e = - 30 mm-tõl +150 mm-ig Meghajtás adatai: 24 V egyenáramú csigahajtásos motor, IP 54 védettséggel, a vezérlés védettsége IP 65, tápfeszültség V AC, 50 Hz, vezérlõ feszültség 24V DC, üzemmód S2-4 perc, húzó- és nyomóerõ 2000 N. Vezérlõelektronika: Külön házban, IP 65 védettségû, mikroprocesszoros vezérlés, DIL-kapcsolókkal programozható, beállítható erõhatárolással, lassított Stop funkcióval, integrált automatikus utánzárással. 2-szárnyú kapuknál az egyik szárny külön is használható. Szériafelszereltség: HS4 négygombos kéziadóval, kéziadó tartóval és integrált 2-csatornás vevõegységgel, 868,3 MHz. Minden kéziadó gyárilag kódolva, a több mint 1 billió lehetõségbõl. Ház: Alumínium / idõjárásálló üvegszálerõsített mûanyag. Hõmérsékelttartomány: - 20 C-tól + 60 C-ig A szállított tartalom: Galvánhorganyzott szerelési anyagok. Emelõpántos kapukhoz lásd a kiegészítõket. Megjegyzés: Az automatikus utánzárás aktiválásához fénysorompó csatlakoztatása szükséges! Típus használható az alábbi kapukhoz Cikkszám Ft RotaMatic 1 RotaMatic 2 RotaMatic 1 SK RotaMatic 2 SK 1-szárnyú szárnyaskapukhoz szárnyszélesség min mm, max mm, a szárny súlya max. 220 kg mint elõbb, de fûtéssel* felszerelve szárnyú szárnyaskapukhoz szárnyszélesség min mm, max mm, a szárny súlya max. 220 kg mint elõbb, de fûtéssel* felszerelve mint RotaMatic 1 de egyutas fénysorompóval és sárga jelzõlámpával mint elõbb, de fûtéssel* felszerelve mint RotaMatic 2 de egyutas fénysorompóval és sárga jelzõlámpával mint elõbb, de fûtéssel* felszerelve * Extrém hideg (max. -35 C ) környezetbe való felszereléshez. A meghajtás orsófûtéssel felszerelve. A meghajtás- valamint a vezérlésfûtés 230 V tápellátású. A Hörmann meghajtások és tartozékaik kombinációs lehetõségeit bemutató áttekintõ táblázat a oldalakon található. Segédlet a meghajtás kivitelének kiválasztásához: 1 A=(±)e e + e mm e-méret = - 30 mm-tõl +150 mm-ig Poz.1 és 2: A NYITÁS / ZÁRÁS leállító erejének csillapításához DP 1 csillapítóprofilt lehet felszerelni. Biztonsági kontaktsínek (élvédelmek) csak külön ajánlatra. 164 Kereskedõi árjegyzék (HU) 166/4

13 RotaMatic szárnyaskapu-meghajtás Kiegészítõk Kiegészítõk RotaMatic-hoz Cikkszám Felár Elektromos zár oszlopreteszeléshez, ajánlott: mm-nél nagyobb szárnyszélességnél ha a fedettség 70 % és a szárnyszélesség > 1500 mm Elektromos zár aljzati reteszeléshez, ajánlott: mm-nél nagyobb szárnyszélességnél ha a fedettség 70 % és a szárnyszélesség > 1500 mm Meghajtások Ráfutóbak ( ) szükséges! Ráfutóbak reteszelõkészítéssel az elektromos zárhoz ajánlott az 1500 mm-nél szélesebb szárnyú kapukhoz Alátétlemez-szett ráfutóbakhoz a ráfutóbak magasságának beállításához 3 db egyenként 3 mm-es lemez Vasalat-szett emelõpántos kapuk meghajtással való felszereléséhez, emelkedés max ÚJ Csillapító profil DP 1 kiegészítõ biztosítás a záróéleken, opcionálisan nem szükséges hozzá C-Profil, keresztmetszeti méret: kb. 40 x 40 mm / fm (hosszát megadni) Sárga jelzõlámpa Üzemi feszültség: 24 V DC vagy 230 V AC, izzó nélkül, Izzófoglalat B 15d, max. 7 Watt talpra szerelhetõ (RotaMatic 1 SK és 2 SK esetén szériatartozék) konzolos szereléshez Izzó BA 15d, 24V / 5 Watt Izzó BA 15d, 230V / 5 Watt Egyutas fénysorompó EL 31 Hörmann kapumeghajtásokhoz kültéri felszerelésre, mint kiegészítõ biztonsági egység. Védettség: IP 65 Vezeték: 2 x 10 m, 3-eres (RotaMatic 1 SK és 2 SK esetén szériatartozék) További kiegészítõk 170. oldaltól Kereskedõi árjegyzék (HU) 166/4 165

14 DTA szárnyaskapu meghajtás DTA 1N, DTA 1L, DTA 2N und DTA 2L Szériában HS4 4-gombos kéziadóval Produktbeschreibung DTA termékleírás Robosztus szárnyaskapu-meghajtás 1- és 2-szárnyú szárnyaskapukhoz kapumagasság max mm, az egyes szárnyak súlya max. 400 kg és a szárnyfedettség von max. 70%. DTA-N szárnyszélesség max mm DTA-L szárnyszélesség min. 1500, max mm Ipari környezetben nem használható! e-méret: (lásd az ábrát) DTA-N: 0-40 mm DTA-L: mm Meghajtás adatai: 24 V egyenáramú csigahajtásos motor, IP 54 védettséggel, IP 65 vezérlés védettséggel, tápfeszültség V AC, 50 Hz, vezérlõ feszültség 24V DC, S2 üzemmód - 4 perc, húzó és nyomóerõ 1200 N. Vezérlõelektronika: IP 65 védettségû külön házban, mikroprocesszoros vezérlés, kettõ db 7-szegmenses kijelzõvel, mindkét irányhoz külön beállítható, önellenõrzõ lekapcsoló automatikával, beállítható lassított Stop funkcióval, integrált és egyedileg állítható automatikusan utánzárással. 2-szárnyú kapuknál külön is nyitható, ha további kezelõelemek vagy HE2 vevõegység kerül felszerelésre. Szériafelszereltség: HS4 négygombos kéziadóval, kéziadó tartóval és különálló HEI1 1- csatornás vevõegységgel, 868,3 MHz. Minden kéziadó gyárilag kódolva, a több mint 1 billió lehetõségbõl Ház: Idõjárásálló alumíniumház, porszórva. Hõmérséklettartomány: - 20 C-tól + 60 C-ig A szállított tartalom: Szállítás nemesacél ill korrózióálló szerelési anyagokkal. Emelõpántos kapukhoz lásd a kiegészítõket. Megjegyzés: Az automatikus utánzárás aktiválásához fénysorompó csatlakoztatása szükséges! Típus használható az alábbi kapukhoz Cikkszám Ár DTA 1N 1-szárnyú kapukhoz, ahol az e-méret 0-40 mm, a szárnyszélesség min mm, max mm, az egyes szárnyak súlya max. 400 kg DTA 1L 1-szárnyú kapukhoz, ahol az e-méret mm, a szárnyszélesség min mm, max mm, az egyes szárnyak súlya max. 400 kg DTA 2N 2-szárnyú kapukhoz, ahol az e-méret 0-40 mm, a szárnyszélesség min mm, max mm, az egyes szárnyak súlya max. 400 kg DTA 2L 1-szárnyú kapukhoz, ahol az e-méret mm, a szárnyszélesség min mm, max mm, az egyes szárnyak súlya max. 400 kg A Hörmann meghajtások és tartozékaik kombinációs lehetõségeit bemutató áttekintõ táblázat a oldalakon található. Segédlet a meghajtás kivitelének kiválasztásához: 1 2 A meghajtás kivitelének kiválasztása során az e-méretre kel figyelemmel lenni: e < 40 mm (negatív is): Normál-kivitel (N) e > 40 mm max. 250 mm: Hosszú kivitel (L) Poz.1: Biztosítás Kapu-Zár irányban, kontaktsín használatával. Amennyiben több, mint egy kontaktsín (élvédelem) szükséges, a kiegészítõ kontaksíneket átmenõsínként kell megrendelni. Poz. 2: Biztosítás Kapu-Nyit irányban, kontaktsín használatával.. Amennyiben több, mint egy kontaktsín (élvédelem) szükséges, a kiegészítõ kontaksíneket átmenõsínként kell megrendelni. 166 Kereskedõi árjegyzék (HU) 166/4

15 DTA szárnyaskapu-meghajtás Kiegészítõk Kiegészítõk DTA-hoz Cikkszám Ár Elektromos zár oszlopreteszeléshez, ajánlott: mm-nél nagyobb szárnyszélességnél ha a fedettség 70 % és a szárnyszélesség > 1500 mm Elektromos zár aljzati reteszeléshez, ajánlott: mm-nél nagyobb szárnyszélességnél ha a fedettség 70 % és a szárnyszélesség > 1500 mm Meghajtások Ráfutóbak ( ) szükséges! Ráfutóbak reteszelõkészítéssel az elektromos zárhoz ajánlott az 1500 mm-nél szélesebb szárnyú kapukhoz Alátétlemez-szett ráfutóbakhoz a ráfutóbak magasságának beállításához 3 db egyenként 3 mm-es lemez Vasalat-szett emelõpántos kapukhoz, emelkedés max Kontaktsín záróélvédelemhez kontaktsín, beleértve a szerelõsínt is, egy oldalon 7 m vezetékkel és végellenállással, méretre szabva. Kontaktsín / fm (hosszát kérjük megadni) Megjegyzés: Kontaksínenként 108 Ft a méretreszabási költség. Átemnõsín zárélvédelemhez kontaktsín, beleétrve a szerelõsínt is, kétoldalon 7 m vezetékkel, méretre szabva. átmenõsín / fm (hosszát kérjük megadn) Megjegyzés: Kontaksínenként 108 Ft a méretreszabási költség. Sárga jelzõlámpa Üzemi feszültség: 24 V DC vagy 230 V AC, izzó nélkül, Izzófoglalat B 15d, max. 7 Watt talpra szerelhetõ (RotaMatic 1 SK és 2 SK esetén szériatartozék) konzolos szereléshez Izzó BA 15d, 24V / 5 Watt Izzó BA 15d, 230V / 5 Watt Egyutas fénysorompó EL 31 Hörmann kapumeghajtásokhoz kültéri felszerelésre, mint kiegészítõ biztonsági egység. Védettség: IP 65 Vezeték: 2 x 10 m, 3-eres További kiegészítõk 170. oldaltól Kereskedõi árjegyzék (HU) 166/4 167

16 STA 60 tolókapu-meghajtás Produktbeschreibung STA 60 termékleírás Meghajtás tolókapukhoz kapuszélesség max mm, kapumagasság max mm és a kapu súlya max. 500 kg. Nem használható ipari környezetben! A meghajtás adatai: 24 V egyenáramú motor csigahajtással, védettség IP 54, tápfeszültség V AC, vezérlõfeszültség 24V DC, üzemmód S2-4 perc, húzó- és nyomóerõ 1200 N. Vezérlõelektronika: A meghajtásházba integrált vezérlés, a leállítóautomatika mindkét irányban külön beállítható, állítható lassított stop funkció, mechanikus végálláskapcsolók, integrált automatikus utánzárás. Szériafelszereltség: Hs4 négygombos kéziadó, kéziadótartó és HEI 1 vevõegység külön házben, 868,3 MHz. Minden kéziadó gyárilag kódolva, a több mint 1 billió lehetõségbõl. Ház: Idõjárásálló ház alumíniumból és mûanyagból. Hõmérséklettartomány: - 20 C-tól + 60 C-ig A szállított tartalom: Szállítás szerelési anyagokkal és 4-es modulú fogaskerékkel. Rögzítõanyagok nemesacélból, idõjárásálló és magasságban állítható aljzatkonzol. A fogaslécprofilokat külön meg kell rendelni. Nem használható emelkedõ vagy süllyedõ kapuszerkezetekhez! Megjegyzés: Az automatikus utánzárás aktiválásához fénysorompó csatlakoztatása szükséges! Típus használható az alábbi kapukhoz Cikkszám Ár STA 60 udvari tolókapukhoz, melyek hossza max mm, a kapumagasság max mm és a szárny súlya max. 500 kg. Meghajtó fogaskerékkel (Modul 4) A Hörmann meghajtások és tartozékaik kombinációs lehetõségeit bemutató áttekintõ táblázat a oldalakon található. Szükséges kiegészítõk Cikkszám. Felár Megjegyzés: A fogasléc rögzítéséhez a rögzítõanyagokat külön meg kell rendelni. Mûanyag fogasléc V6 Modul 4, 1000 mm, rögzítés alul Rögzítõanyagok nélkül! Mûanyag fogasléc S6 Modul 4, 1000 mm, rögzítés felül Rögzítõanyagok nélkül! Rögzítõanyagok mûanyag fogasléchez csavar-szett 1000 mm-es mûanyag fogaslécek rögzítéséhez csavar-szett 2000 mm-es mûanyag fogaslécek rögzítéséhez Acél fogasléc fogasléc acélból, 1000 mm, Modul Megjegyzés: Az acél fogasléc rögzítéséhez fm-ként 3 db rögzítõszögvas ( ) szükséges. Rögzítõszögvas acél fogasléc rögzítéséhez (1 db) Kereskedõi árjegyzék (HU) 166/4

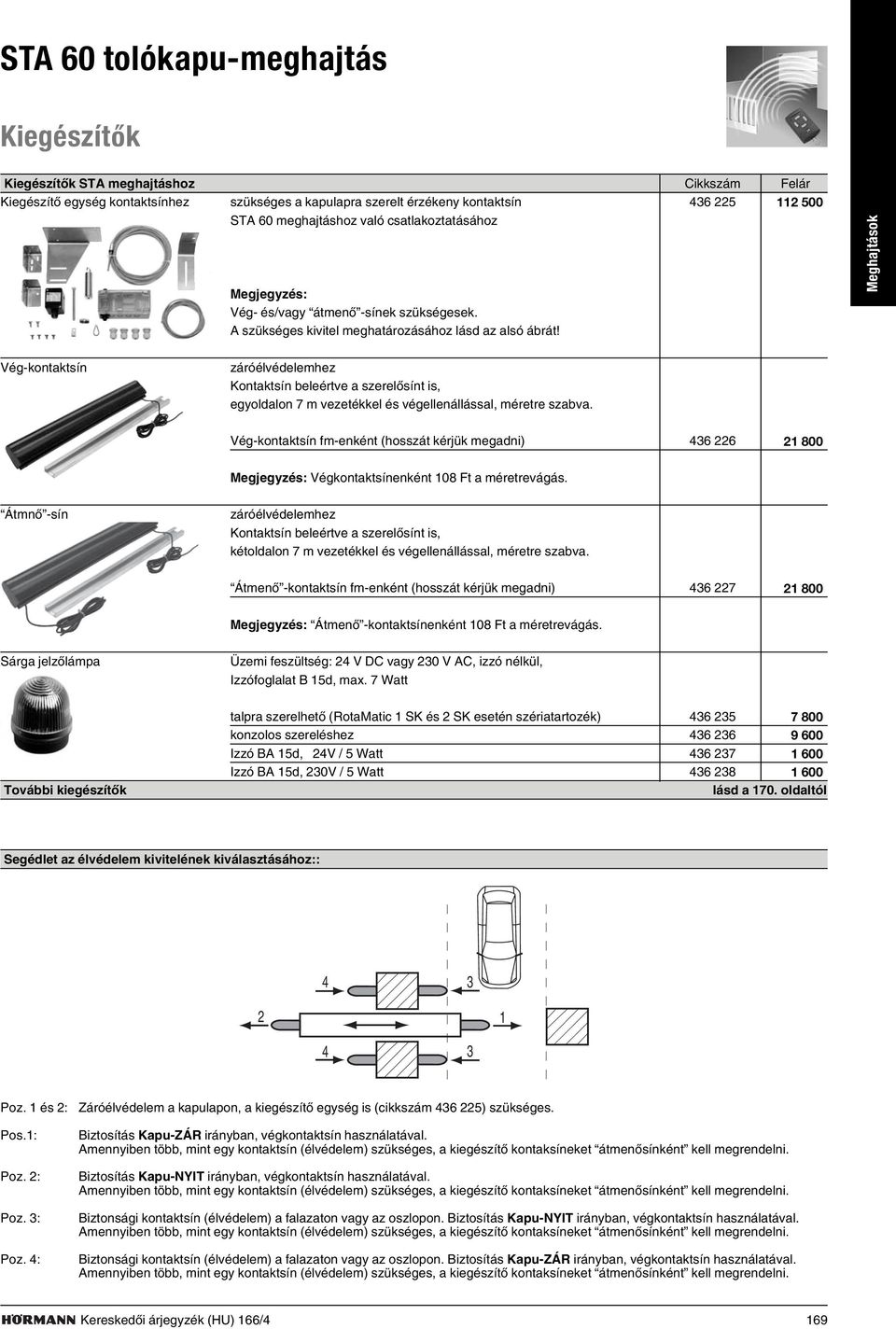

17 STA 60 tolókapu-meghajtás Kiegészítõk Kiegészítõk STA meghajtáshoz Cikkszám Felár Kiegészítõ egység kontaktsínhez szükséges a kapulapra szerelt érzékeny kontaktsín STA 60 meghajtáshoz való csatlakoztatásához Megjegyzés: Vég- és/vagy átmenõ -sínek szükségesek. A szükséges kivitel meghatározásához lásd az alsó ábrát! Meghajtások Vég-kontaktsín záróélvédelemhez Kontaktsín beleértve a szerelõsínt is, egyoldalon 7 m vezetékkel és végellenállással, méretre szabva. Vég-kontaktsín fm-enként (hosszát kérjük megadni) Megjegyzés: Végkontaktsínenként 108 Ft a méretrevágás. Átmnõ -sín záróélvédelemhez Kontaktsín beleértve a szerelõsínt is, kétoldalon 7 m vezetékkel és végellenállással, méretre szabva. Átmenõ -kontaktsín fm-enként (hosszát kérjük megadni) Megjegyzés: Átmenõ -kontaktsínenként 108 Ft a méretrevágás. Sárga jelzõlámpa További kiegészítõk Üzemi feszültség: 24 V DC vagy 230 V AC, izzó nélkül, Izzófoglalat B 15d, max. 7 Watt talpra szerelhetõ (RotaMatic 1 SK és 2 SK esetén szériatartozék) konzolos szereléshez Izzó BA 15d, 24V / 5 Watt Izzó BA 15d, 230V / 5 Watt lásd a 170. oldaltól Segédlet az élvédelem kivitelének kiválasztásához:: Poz. 1 és 2: Pos.1: Poz. 2: Poz. 3: Poz. 4: Záróélvédelem a kapulapon, a kiegészítõ egység is ( ) szükséges. Biztosítás Kapu-ZÁR irányban, végkontaktsín használatával. Amennyiben több, mint egy kontaktsín (élvédelem) szükséges, a kiegészítõ kontaksíneket átmenõsínként kell megrendelni. Biztosítás Kapu-NYIT irányban, végkontaktsín használatával. Amennyiben több, mint egy kontaktsín (élvédelem) szükséges, a kiegészítõ kontaksíneket átmenõsínként kell megrendelni. Biztonsági kontaktsín (élvédelem) a falazaton vagy az oszlopon. Biztosítás Kapu-NYIT irányban, végkontaktsín használatával. Amennyiben több, mint egy kontaktsín (élvédelem) szükséges, a kiegészítõ kontaksíneket átmenõsínként kell megrendelni. Biztonsági kontaktsín (élvédelem) a falazaton vagy az oszlopon. Biztosítás Kapu-ZÁR irányban, végkontaktsín használatával. Amennyiben több, mint egy kontaktsín (élvédelem) szükséges, a kiegészítõ kontaksíneket átmenõsínként kell megrendelni. Kereskedõi árjegyzék (HU) 166/4 169

18 Meghajtások kiegészító i SupraMatic, ProMatic, RotaMatic, DTA, STA Kéziadók 868,3 MHz (a hatótávolság függ a helyi adottságoktól) Cikkszám Ár 4-gombos kéziadó HS 4 Impulzusos, kéziadótartóval és elemmel Elem: 12 V / Typ: 23 A Méret (Sz x Ma x Mé): 37 x 110 x 12 mm HS 4 40,685 MHz; március elõtt gyártott motorokhoz gombos mini kéziadó HSM 4 Impulzusos, kulcskarikával és elemmel Elem: 12 V / Typ: 23 A Méret (Sz x Ma x Mé): 37 x 60 x 12 mm HSM 4 40,685 MHz; március elõtt gyártott motorokhoz RC ,995 MHz; elõtt gyártott SupraMatic S-hez gombos mikro kéziadó HSE 2 Impulzusos, kulcskarikával és elemmel Elem: 6 V / Typ: 11 A Méret (Sz x Ma x Mé): 24 x 60 x 12 mm HSE 2 40,685 MHz; március elõtt gyártott motorokhoz gombos MESTER-kéziadó HSS 4 Impulzusos, kéziadótartóval és elemmel, Kiegészítõ funkció: a kéziadókódolás másolásvédelme Elem: 12 V / Typ: 23 A; Méret: 37 x 110 x 12 mm HS4/HSM4/HSE2 kéziadók tanításához a kódlopás megelõzése érdekében! Az általa megtanított kódot a kéziadók nem képesek továbbtanítani más kéziadóknak! Kéziadó-tartó övre fûzhetõ HS 4 és HSS 4 kéziadókhoz gombos kéziadó HS 16 Impuzusols, max. 16 vevõegység mûködtetéséhez nyomógombbal Elem: 9 V Blokk Méret: (Sz x Ma x Mé): 75 x 140 x 25 mm Védõtáska HS 16 kéziadóhoz övre fûzhetõ és rögzítés tépõzárral Kéziadó ellenõrzõ készülék HPG 1 a zavaró frekvenciák egyszerû kiszûrésére és a kéziadók jelének ellenõrzésére Frekvenciatartomány: 26,975 MHz / 40,685 MHz / 433,92 MHz / 868,3 MHz csatornás süllyesztett adó HSU 2 Vakolatba süllyesztett adó mm-es átmérõvel, és 60 mm-es mélységgel Mûködtetés a kereskedelemben kapható süllyesztett kapcsolóval Védettség: IP 20 Üzemi feszültség: V AC; Mûködés: Impulzusos Kapcsoló HSU 2-höz TUPS 1 Kapcsoló HSU 2 süllyesztett adóhoz, 1 billenõlappal, csatornás üzemmódhoz Védettség: IP 20 Max. kontakt terhelés: 230 V AC Mûködés: kapcsoló impulzus Szín: fehér Kapcsoló HSU 2-höz TUPS 2 Kapcsoló HSU 2 süllyesztett adóhoz, 2 billenõlappal, (szériakapcsoló) 2-csatornás üzemmódhoz Védettség: IP 20 Max. kontakt terhelés: 230 V AC Mûködés: kapcsoló impulzus; Szín: fehér Megjegyzés: A ponttal ( ) jelölt ú termékeket raktáron tartjuk. 170 Kereskedõi árjegyzék (HU) 166/4

19 Meghajtások kiegészító i SupraMatic, ProMatic, RotaMatic, DTA, STA Vevõegységek, 868,3 MHz Cikkszám Ár 1-csatornás vevõegység HE 1 * Hörmann meghajtásokhoz Megjegyzés RotaMatic és DTA motorokhoz: csak a vezérlésházba szerelve használható. Külön házban, 0,5 m 3-eres, dugaszolható vezetékkel, Védettség: csak száraz helyiségekhez Üzemi feszültség: 24 V DC; Mûködés: Impulzus (0,5 s) HE 1 40,685 MHz; március elõtt gyártott motorokhoz Meghajtások 2-csatornás vevõegység HE 2 * Hörmann meghajtásokhoz, speciálisan 2. sorozathoz Megjegyzés RotaMatic és DTA motorokhoz: csak a vezérlésházba szerelve használható. 2 funkció vezérléshez, mint pl. Nyitás/Zárás, fél-nyitás vagy lámpa felkapcsolása, szárnyas kapuknál személybejáró funkció, stb. Külön házban 0,5 m vezetékkel, 4-eres, dugaszolható. Védettség: csak száraz helyiségekhez Üzemi feszültség: 24 V DC Mûködés: Impulzus (0,5 s) 2-csatornás mini vevõegység HET 2 * Hörmann és idegen gyártmányú meghajtásokhoz, külön házban 1 m vezetékkel és eurodugasszal, 2 potenciálmentes relével Védettség: IP 44 Üzemi feszültség: V AC Kapcsoló teljesítmény: 30V DC / 2,5 A (ohmos terhelés) 250V AC / 500 W (ohmos terhelés) Funkció: Impulzus (0,5 s) 2-csatornás mini vevõegység HET 24 * Hörmann és idegen gyártmányú meghajtásokhoz, külön házban 2 potenciálmentes relével Védettség: IP 44 Üzemi feszültség: V AC/DC Kapcsoló teljesítmény: 30V DC / 2,5 A (ohmos terhelés) 250V AC / 500 W (ohmos terhelés) Funkció: Impulzus (0,5 s) 1-csatornás vevõegység HEI 1 * Hörmann meghajtásokhoz Típus: ProMatic és SupraMatic Alu házban, 7 m vezetékkel, 3-eres, Védettség IP 65 Üzemi feszültség: 24 V DC Funkció: Impulzus (0,5 s) Kültéri használatra. 2-csatornás vevõegység HEI 2 * Hörmann meghajtásokhoz Típus: SupraMatic, DTA, RotaMatic 1 és 2, 2 funkció vezérléséhez, mint pl. Nyitás/Zárás, szárnyaskapuk személybejáró funkciója stb. Alu házban 7 m vezetékkel, 3-eres Védettség: IP 65 Üzemi feszültség: 24 V DC Funkció csatornánként: Impulzus (0,5 s) Kültéri használatra. Megjegyzés: A ponttal ( ) jelölt ú termékeket raktáron tartjuk. * A Hörmann meghajtások és tartozékaik kombinációs lehetõségeit bemutató áttekintõ táblázat a oldalakon található. Kereskedõi árjegyzék (HU) 166/4 171

20 Meghajtások kiegészító i SupraMatic, ProMatic, RotaMatic, DTA, STA Vevõegységek, 868,3 MHz Cikkszám Ár 1-csatornás relés vevõegység HER 1 * Hörmann és idegen gyártmányú meghajtásokhoz, vagy udvari világítás vezérléséhez, stb., Külön házban, vezeték nélkül, 1 potenciálmentes relékimenettel, Védettség: IP 65. Üzemi feszültség: 24 V DC vagy V AC Kapcsoló teljesítmény: 30 V DC / 2,5 A (ohmos terhelés) 250 V AC / 500 W (ohmos terhelés) Funkciók: Be/Ki, Impulzus, 3-perces világítás Megjegyzés: 2. sorozatú meghajtásról vett tápfeszültség esetén ASK 4 ( ) csatlakozókapocs szükséges (lásd a 176. oldalt). 2-csatornás relés vevõegység HER 2 * Hörmann és idegen gyártmányú meghajtásokhoz, vagy max. 2 fogyasztó vezérléshez 2 potenciálmentes relékimenettel,. Külön antennával szabotázsbiztos alu házban. (Védettség: IP 65) 7 m vezetékkel, 3-eres, Kiértékelõ egység a beltérben elhelyezve. Üzemi feszültség: 24 V DC vagy V AC Kapcsoló teljesítmény: 30 V DC / 2,5 A (ohmos terhelés) 250 V AC / 500 W (ohmos terhelés) Funkciók: Impulzus, Be/Ki, 3-perces világítás Megjegyzés: B 2. sorozatú meghajtásról vett tápfeszültség esetén ASK 4 ( ) csatlakozókapocs szükséges (lásd a 176. oldalt). 4-csatornás relés vevõegység HER 4 * Hörmann és idegen gyártmányú meghajtásokhoz, vagy max. 4 fogyasztó vezérléshez 4potenciálmentes relékimenettel, stabil mûanyag házban, vezeték nélkül. Védettség: IP 65 Üzemi feszültség: 24 V DC vagy V AC Kapcsoló teljesítmény: 30 V DC / 2,5 A (ohmos terhelés) 250 V AC / 500 W (ohmos terhelés) Funkciók: Impulzus, Be/Ki, 3-perces világítás Megjegyzés: B 2. sorozatú meghajtásról vett tápfeszültség esetén ASK 4 ( ) csatlakozókapocs szükséges (lásd a 176. oldalt). Süllyeszett 1-csatornás vevõegység HEU 1 * Vakolat alá süllyesztett vevõegység mm átmérõvel és 60 mm mélységgel V AC fogyasztó közvetlen kapcsolásához Védettség: IP 20 Üzemi feszültség: 24 V DC vagy V AC Kapcsoló teljesítmény: 250 V AC / 500 W (ohmos terhelés) Funkció: Be/Ki Megjegyzés: A ponttal ( ) jelölt ú termékeket raktáron tartjuk. * A Hörmann meghajtások és tartozékaik kombinációs lehetõségeit bemutató áttekintõ táblázat a oldalakon található. 172 Kereskedõi árjegyzék (HU) 166/4

21 Meghajtások kiegészító i SupraMatic, ProMatic, RotaMatic, DTA, STA Vevõegységek, 868,3 MHz Cikkszám Ár Relépanel PR 1 * Hörmann meghajtásokhoz Típus: SupraMatic 1. sorozat, ProMatic 2. sorozat, RotaMatic, DTA és STA. Potenciálmentes kontaktus kapu-nyitva és kapu-zárva végállás kijelzésére, vagy lámpa kapcsolására, vagy idegen gyártmányú meghajtás vezérlése Hörmann kéziadóval és HE(I)1 vevõegységgel. Védettség: IP 54 Üzemi feszültség: 24 V DC Kapcsoló teljesítmény: 30 V DC / 2,5 A (ohmos terhelés) 250 V AC / 500 W (ohmos terhelés) Meghajtások Adapterpanel PSA * Hörmann meghajtások vezérléshez Típus: SupraMatic S, GTS 40, GTD 60 és GTS 100. Átalakítás rendszerdugaszról csavarkapocsra. Védettség: IP Opciós relé HOR 1 * 2. sorozatú Hörmann meghajtásokhoz jelzõlámpa és garázsvilágítás vezérlésére Villogó- vagy tartós fény a meghajtás beállításától függõen választható. Univerzális adapterpanel UAP 1 * Hörmann meghajtásokhoz Típus: SupraMatic 2. sorozat irányváltás (Nyit/Stop/Zár) külsõ kezelõelemekkel és/vagy maghajtásvilágítás és részleges nyitás vezérléshez. Kiegészítõ potenciálmentese kontaktus nyitva/zárva végállások kijlezésére, és egy opciós relé kontakt terhelés: 30 V DC / 2,5 A (ohmos terhelés) 250 V AC / 500 W (ohmos terhelés) Szükség-Akku HNA 18 * Csak 2. sorozatú Hörmann meghajtásokhoz Szükségtáp a hálózatkimaradás áthidalására max. 18 óra készenlétre és max. 5 nyitásciklushoz (a hõmérséklettõl, a töltöttségtõl, stb. függõen) Rögzítés a meghajtáson vagy a garázsfödémen. Védettség: IP 20 Súly: kb. 2,3 kg Méret: 150 x 70 x 90 mm Megjegyzés: A ponttal ( ) jelölt ú termékeket raktáron tartjuk. * A Hörmann meghajtások és tartozékaik kombinációs lehetõségeit bemutató áttekintõ táblázat a oldalakon található. Kereskedõi árjegyzék (HU) 166/4 173
