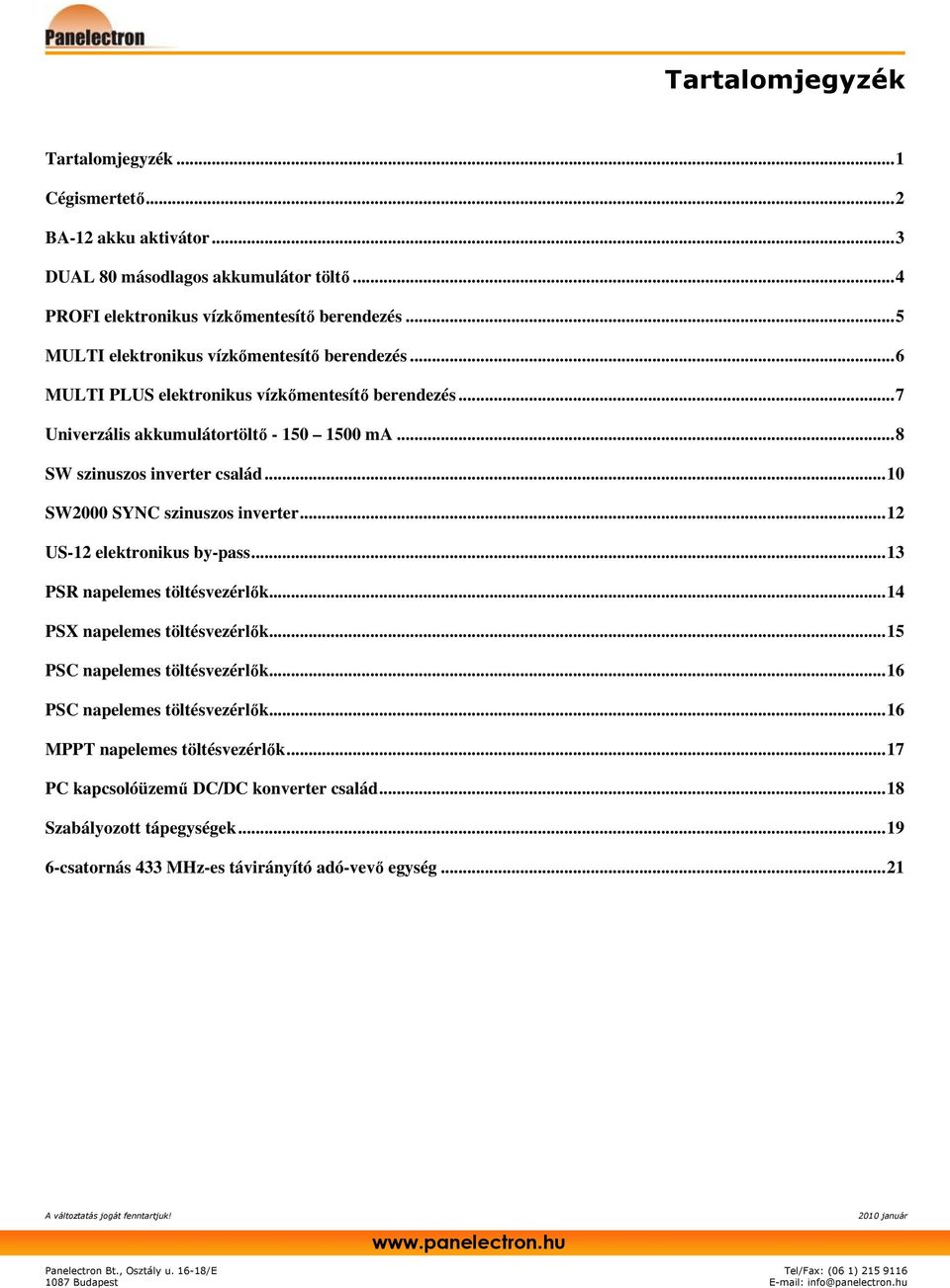

1 Tartalomjegyzék Tartalomjegyzék...1 Cégismertetı...2 BA-12 akku aktivátor...3 DUAL 80 másodlagos akkumulátor töltı...4 PROFI elektronikus vízkımentesítı berendezés...5 MULTI elektronikus vízkımentesítı berendezés...6 MULTI PLUS elektronikus vízkımentesítı berendezés...7 Univerzális akkumulátortöltı ma...8 SW szinuszos inverter család...10 SW2000 SYNC szinuszos inverter...12 US-12 elektronikus by-pass...13 PSR napelemes töltésvezérlık...14 PSX napelemes töltésvezérlık...15 PSC napelemes töltésvezérlık...16 PSC napelemes töltésvezérlık...16 MPPT napelemes töltésvezérlık...17 PC kapcsolóüzemő DC/DC konverter család...18 Szabályozott tápegységek csatornás 433 MHz-es távirányító adó-vevı egység...21

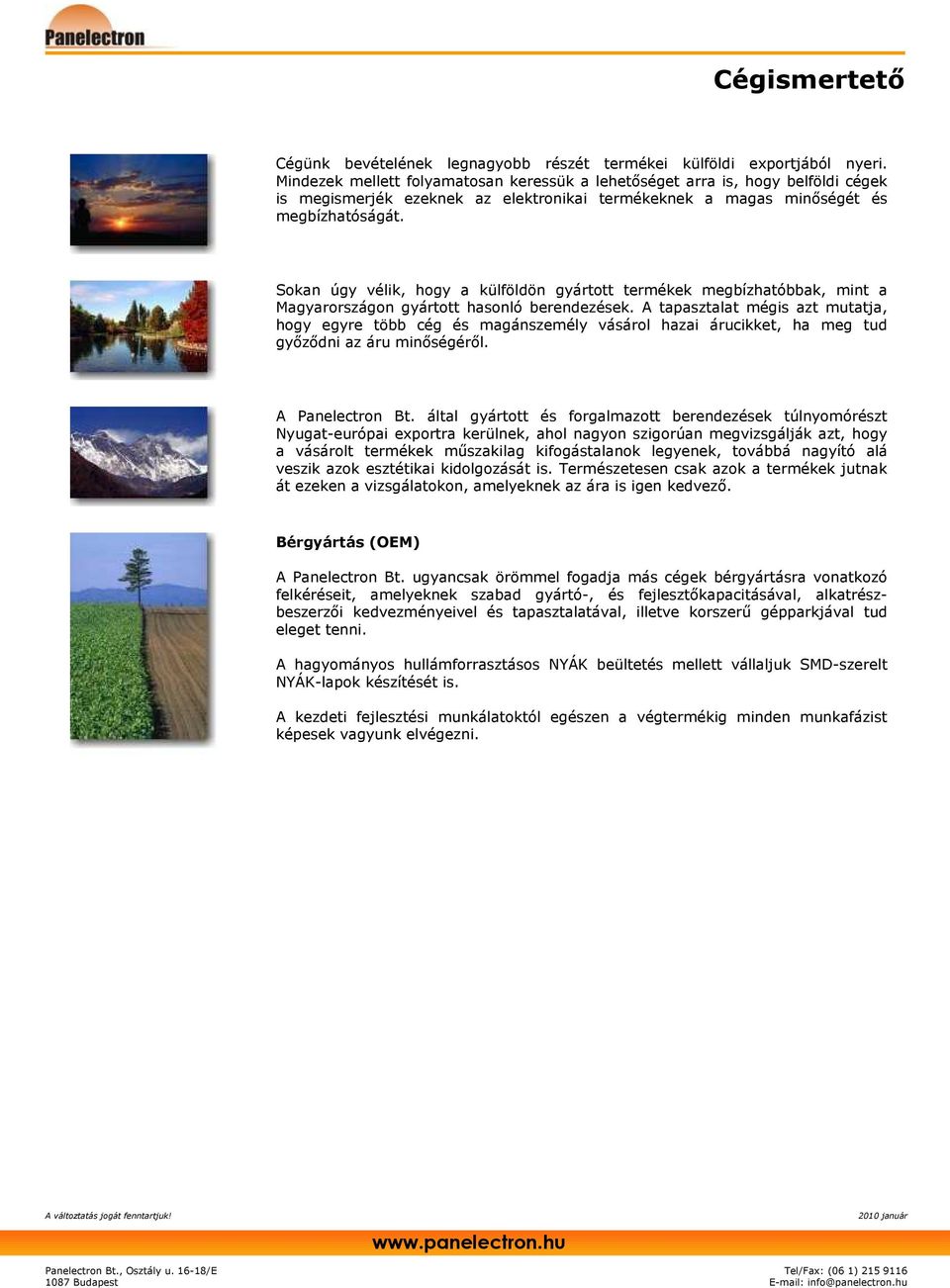

2 Cégismertetı Cégünk bevételének legnagyobb részét termékei külföldi exportjából nyeri. Mindezek mellett folyamatosan keressük a lehetıséget arra is, hogy belföldi cégek is megismerjék ezeknek az elektronikai termékeknek a magas minıségét és megbízhatóságát. Sokan úgy vélik, hogy a külföldön gyártott termékek megbízhatóbbak, mint a Magyarországon gyártott hasonló berendezések. A tapasztalat mégis azt mutatja, hogy egyre több cég és magánszemély vásárol hazai árucikket, ha meg tud gyızıdni az áru minıségérıl. A Panelectron Bt. által gyártott és forgalmazott berendezések túlnyomórészt Nyugat-európai exportra kerülnek, ahol nagyon szigorúan megvizsgálják azt, hogy a vásárolt termékek mőszakilag kifogástalanok legyenek, továbbá nagyító alá veszik azok esztétikai kidolgozását is. Természetesen csak azok a termékek jutnak át ezeken a vizsgálatokon, amelyeknek az ára is igen kedvezı. Bérgyártás (OEM) A Panelectron Bt. ugyancsak örömmel fogadja más cégek bérgyártásra vonatkozó felkéréseit, amelyeknek szabad gyártó-, és fejlesztıkapacitásával, alkatrészbeszerzıi kedvezményeivel és tapasztalatával, illetve korszerő gépparkjával tud eleget tenni. A hagyományos hullámforrasztásos NYÁK beültetés mellett vállaljuk SMD-szerelt NYÁK-lapok készítését is. A kezdeti fejlesztési munkálatoktól egészen a végtermékig minden munkafázist képesek vagyunk elvégezni.

3 BA-12 akku aktivátor Mi a leggyakoribb oka az akkumulátor meghibásodásának? Az akkumulátor lemezeken lerakódó szulfát, ezt a folyamatot elszulfátosodásnak nevezik. A normális töltési - kisütési ciklus alatt a szulfátok a negatív és pozitív lemezek között ide-oda haladnak az elektrolit oldatban (az akkumulátor savban) és energiát adnak le és vesznek fel. Ahogy az ólom-szulfát lerakódás folyamatosan növekszik az akku lemezeken a töltési - kisütési ciklusok alatt, elıbb-utóbb bekövetkezik az, hogy a szulfátréteg annyira megvastagszik, hogy nem vesz fel több energiát és a lemezeken marad. Egy idı után ez a lerakódó szulfátréteg csökkenti az akku hatásfokát és végül az akku használhatatlanná válik. Habár az akkumulátorban még ilyenkor is elegendı aktív anyag volna ahhoz, hogy még évekig tovább mőködjön, a legtöbb esetben ez nem lehetséges, mert a szulfátréteg megakadályozza a folyamatot. A készülék használatának elınyei Új akkumulátorok esetében megakadályozza az akkumulátor lemezek elszulfátosodását. Az akkumulátor keményebben dolgozik és az élettartama duplájára nı, akár meg is háromszorozódhat Életre kelti a használt vagy tönkrement akkumulátorokat azáltal, hogy a lerakódott szulfát réteget felbontja Az akkumulátort hosszabb ideig ki lehet sütni és az akku tartalék energiája is megnövekszik, így két feltöltés között hosszabb idı telik el. Télen kétszer olyan hosszan indíthat Védi a környezetet azáltal, hogy csökkenti a korán elhasználódott akkumulátorok számát, amelyek veszélyes hulladéknak számítanak Mőködési elv Az akku aktivátor megfordítja a természetes elektro-kémiai reakciót az akkumulátorban. Eltávolítja a szulfátlerakódást az akkumulátor lemezekrıl az ún. Ion-transfer folyamat által. Így az ólom-szulfát visszatérhet az akkumulátor savba, mint aktív elektrolit. Az akku aktivátor visszaküldi a felvett energiát az akkumulátorba (amit ugyanonnan vesz fel) 5 20 másodpercenként impulzusok formájában. A készülék áramfelvétele 2-7 ma, ami csak az egytizede az akkumulátor önkisülési veszteségének. Felhasználása javasolt minden 12V vagy 24V-os ólomakkumulátorhoz (zselés, nyitott v. zárt felitatott rendszerőekhez egyaránt), amelynek a kapacitása 10Ah és 200Ah között van. Technológia A készülék nyomtatott áramkörre (NYÁK) épült SMD technológiával, amelyet üvegszál-alapú erıs mőanyag ház vesz körül. Az akku aktivátor ellenáll a levegı nedvességtartalmának és fröccsenı víznek. Felhasználási terület Személygépkocsik, Haszongépjármővek és jármőparkok, Mezıgazdaság, Motorcsónakok és hajók, Buszok, Mentık - Tőzoltóság, Ipari jármővek, Villástargoncák, Katonai felhasználások, Motorkerékpárok, Rendırség, Vasút, Lakókocsik, Napelemes rendszerek, stb. Üzembehelyezés Csatlakoztassa a negatív (fekete) és pozitív (piros) vezetéket állandó jelleggel az akkumulátor megfelelı sarkaihoz. Rögzítse az akku aktivátort a csomagban található csavar segítségével az Önnek megfelelı helyre. A beépített piros színő LED a készülék folyamatos mőködését jelzi. Tipus BA-12 BA Bemeneti feszültség tartomány: V V Akkumulátor jellemzıi: 12V-os zselés/agm/savas ólomakku 12V vagy 24V-os zselés/agm/savas Töltıáram impulzus: A A Microprocesszor-vezérelt: NEM IGEN Saját áramfelvétel: 2-5 ma 4-7 ma Impulzus ismétlıdési ideje: 5 20 sec. Üzemi hımérséklet tartomány: -25 C C Méretek: mm Tömeg: ~50 g EMC Directívák (89/336/EEC) EN :01.92; EN :01.92

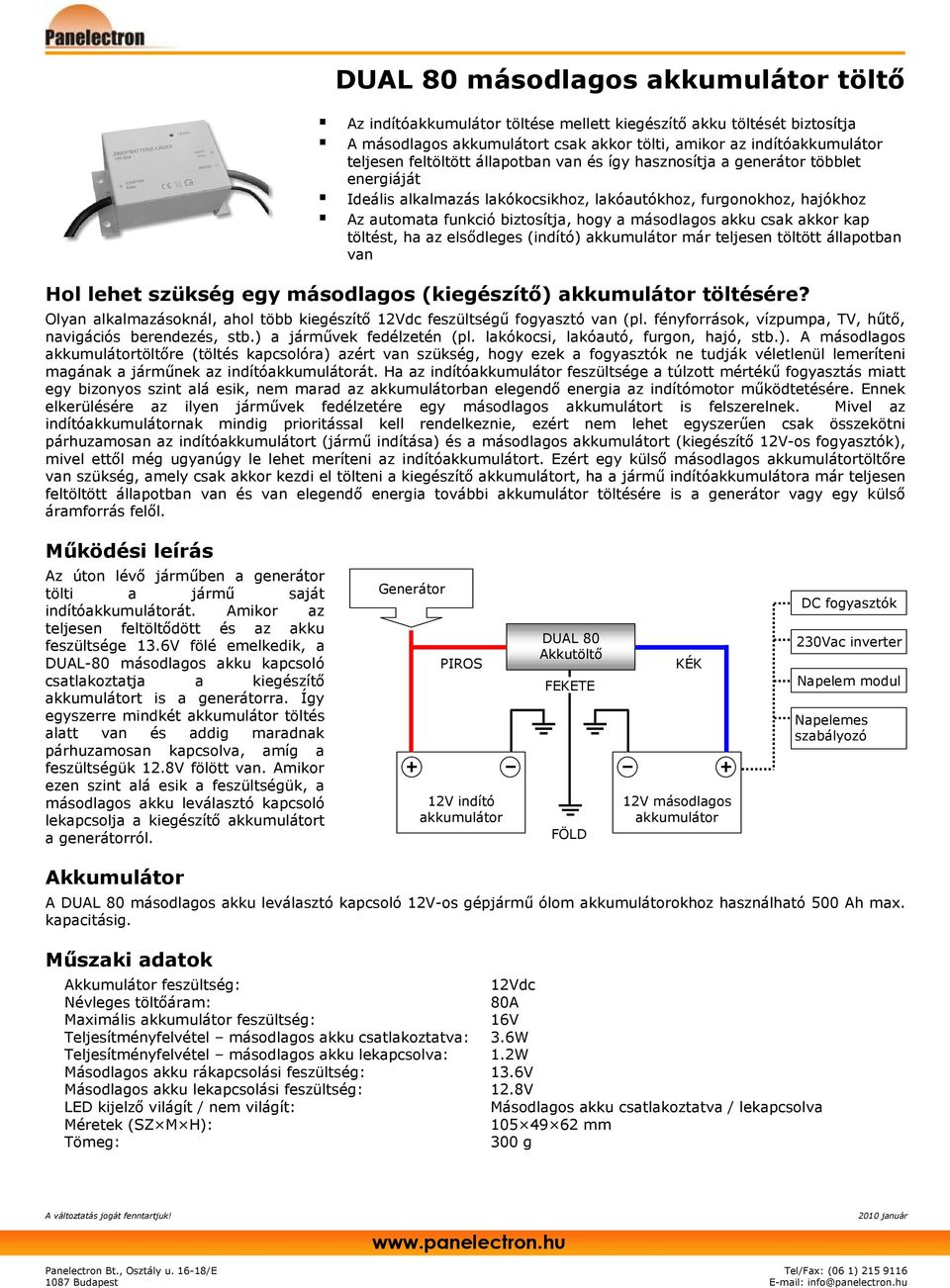

4 DUAL 80 másodlagos akkumulátor töltı Az indítóakkumulátor töltése mellett kiegészítı akku töltését biztosítja A másodlagos akkumulátort csak akkor tölti, amikor az indítóakkumulátor teljesen feltöltött állapotban van és így hasznosítja a generátor többlet energiáját Ideális alkalmazás lakókocsikhoz, lakóautókhoz, furgonokhoz, hajókhoz Az automata funkció biztosítja, hogy a másodlagos akku csak akkor kap töltést, ha az elsıdleges (indító) akkumulátor már teljesen töltött állapotban van Hol lehet szükség egy másodlagos (kiegészítı) akkumulátor töltésére? Olyan alkalmazásoknál, ahol több kiegészítı 12Vdc feszültségő fogyasztó van (pl. fényforrások, vízpumpa, TV, hőtı, navigációs berendezés, stb.) a jármővek fedélzetén (pl. lakókocsi, lakóautó, furgon, hajó, stb.). A másodlagos akkumulátortöltıre (töltés kapcsolóra) azért van szükség, hogy ezek a fogyasztók ne tudják véletlenül lemeríteni magának a jármőnek az indítóakkumulátorát. Ha az indítóakkumulátor feszültsége a túlzott mértékő fogyasztás miatt egy bizonyos szint alá esik, nem marad az akkumulátorban elegendı energia az indítómotor mőködtetésére. Ennek elkerülésére az ilyen jármővek fedélzetére egy másodlagos akkumulátort is felszerelnek. Mivel az indítóakkumulátornak mindig prioritással kell rendelkeznie, ezért nem lehet egyszerően csak összekötni párhuzamosan az indítóakkumulátort (jármő indítása) és a másodlagos akkumulátort (kiegészítı 12V-os fogyasztók), mivel ettıl még ugyanúgy le lehet meríteni az indítóakkumulátort. Ezért egy külsı másodlagos akkumulátortöltıre van szükség, amely csak akkor kezdi el tölteni a kiegészítı akkumulátort, ha a jármő indítóakkumulátora már teljesen feltöltött állapotban van és van elegendı energia további akkumulátor töltésére is a generátor vagy egy külsı áramforrás felıl. Mőködési leírás Az úton lévı jármőben a generátor tölti a jármő saját indítóakkumulátorát. Amikor az teljesen feltöltıdött és az akku feszültsége 13.6V fölé emelkedik, a DUAL-80 másodlagos akku kapcsoló csatlakoztatja a kiegészítı akkumulátort is a generátorra. Így egyszerre mindkét akkumulátor töltés alatt van és addig maradnak párhuzamosan kapcsolva, amíg a feszültségük 12.8V fölött van. Amikor ezen szint alá esik a feszültségük, a másodlagos akku leválasztó kapcsoló lekapcsolja a kiegészítı akkumulátort a generátorról. Generátor PIROS 12V indító akkumulátor DUAL 80 Akkutöltı FEKETE FÖLD KÉK 12V másodlagos akkumulátor DC fogyasztók 230Vac inverter Napelem modul Napelemes szabályozó Akkumulátor A DUAL 80 másodlagos akku leválasztó kapcsoló 12V-os gépjármő ólom akkumulátorokhoz használható 500 Ah max. kapacitásig. Akkumulátor feszültség: 12Vdc Névleges töltıáram: 80A Maximális akkumulátor feszültség: 16V Teljesítményfelvétel másodlagos akku csatlakoztatva: 3.6W Teljesítményfelvétel másodlagos akku lekapcsolva: 1.2W Másodlagos akku rákapcsolási feszültség: 13.6V Másodlagos akku lekapcsolási feszültség: 12.8V LED kijelzı világít / nem világít: Másodlagos akku csatlakoztatva / lekapcsolva Méretek (SZ M H): mm Tömeg: 300 g

5 PROFI elektronikus vízkımentesítı berendezés A PROFI professzionális vízkımentesítı berendezés hatékony védelmet nyújt a csırendszerekben és egyéb csatlakoztatott eszközökben lerakódó vízkı ellen. Ismertetés Kisebb háztartások, lakások számára javasolt A már meglévı vízkılerakódásokat feloldja, a feloldott vízkı a vízzel együtt távozik. Ez a folyamat nem befolyásolja az ivóvíz minıségét. Nincs szükséga vízvezeték-rendszer megbontására, mivel az elektromágneses hullámok kívülrıl gyakorolnak hatást a vízben lévı kalcium-karbonát részecskékre. Anyagilag megtérülı és környezetkímélı alkalmazás, amellyel elkerülhetı a vegyi anyagok használata. A Multi típusú vízkımentesítı készülék max. 3/4 -os átmérıjő csıre szerelhetı fel az optimális hatásfok megırzése érdekében. A vízkı alapvetı szerkezetét az elektromágneses hullámok úgy módosítják, hogy az többé nem képes lerakódást képezni. A PROFI professzionális vízkımentesítı berendezés minden víztípus keménységi szintjére egyénileg beállítható. A vízkımentes főtırendszereknek (hıcserélık, főtıszálak) köszönhetıen nagymértékben csökkenthetı az energia-felhasználás és az oldószerek / tisztítószerek használata. A PROFI vízkımentesítı berendezés max. 5m 3 / óra vízfelhasználású háztartásokhoz ajánlott. Üzembehelyezés Az elektronikus vízkımentesítı berendezést a lakóházba vagy a lakásba belépı vízcsı közelében kell elhelyezni (rögzítıelemek a csomagolásban). A berendezés 9V-os egyenfeszültségrıl üzemel, ezért a telepítés helyszínén szükség van egy hálózati dugaljra a 9Vos DC tápegység számára. A vízkımentesítı berendezésbıl kijövı két vezetéket tekerjük a vízcsıre és rögzítsük az ábrának megfelelıen. Ügyeljünk arra, hogy a menetek szorosan egymás mellett legyenek és irányuk az ábrán láthatóval megegyezzen. A PROFI vízkımentesítı által kibocsátott elektromágneses hullámoknak három különbözı tulajdonsága állítható be a víz keménységének megfelelıen a rendelkezésre álló fokozatkapcsolókkal: A jel frekvenciája; pozíció: 1.) 500Hz, 2.) 1000Hz, 3.) 2000Hz A jel amplitúdója; pozíció: 1.) nulla amplitúdó, a berendezés ki van kapcsolva, 2.) kis amplitúdó, 3.) nagy amplitúdó A jel felfutás ideje; pozíció: 1.) hosszú felfutási idı, 2.) közepes felfutási idı, 3.) rövid felfutási idı Javasolt beállítások 1. keménységi szintnek megfelelıen pozíció: frekvencia: 1 amplitúdó: 2 felfutási idı: 1 2. keménységi szintnek megfelelıen pozíció: frekvencia: 2 amplitúdó: 3 felfutási idı: keménységi szintnek megfelelıen pozíció: frekvencia: 3 amplitúdó: 3 felfutási idı: 3 Keménységi szint Víz keménység dh Leírás 1 7-ig Lágy Közepes Kemény 4 21 fölött Nagyon kemény A víz keménységének dh értéke a helyi vízmővek kirendeltségétıl megtudható vagy a nagyobb gyógyszertárakban árusított vízkeménységi tesztcsíkok segítségével megállapítható. Ha nem ismerjük a víz keménységét, akkor állítsunk minden kapcsolót 3 állásba. Üzemi feszültség: Teljesítmény-felvétel: Méretek: Tömeg: A berendezés áramellátását bármely szabványos, 3,5mm-es jack-dugóval felszerelt 9V-os egyenáramú tápegység biztosítani tudja (az ár nem tartalmazza) 1,2 W 135 x 90 x 50 mm 220 g

6 MULTI elektronikus vízkımentesítı berendezés A MULTI professzionális vízkımentesítı berendezés hatékony védelmet nyújt a csırendszerekben és egyéb csatlakoztatott eszközökben lerakódó vízkı ellen. Közepes háztartások, ikerházak számára javasolt A már meglévı vízkılerakódásokat feloldja, a feloldott vízkı a vízzel együtt távozik. Ez a folyamat nem befolyásolja az ivóvíz minıségét. Nincs szükség a vízvezeték-rendszer megbontására, mivel az elektromágneses hullámok kívülrıl gyakorolnak hatást a vízben lévı kalcium-karbonát részecskékre. Anyagilag megtérülı és környezetkímélı alkalmazás, amellyel elkerülhetı a vegyi anyagok használata. Ismertetés A Multi típusú vízkımentesítı készülék max. 1 -os átmérıjő csıre szerelhetı fel az optimális hatásfok megırzése érdekében. A berendezés mőködését egy elıre programozott mikroprocesszor vezérli. A kapcsolószerv nagy élettartamú fóliatasztatúra, amely az üzemmódok könnyő kiválasztását segíti elı. A vízkı alapvetı szerkezetét az elektromágneses hullámok úgy módosítják, hogy az többé nem képes lerakódást képezni. A MULTI professzionális vízkımentesítı berendezés minden víztípus keménységi szintjére egyénileg beállítható. A vízkımentes főtırendszereknek (hıcserélık, főtıszálak) köszönhetıen nagymértékben csökkenthetı az energia-felhasználás és az oldószerek / tisztítószerek használata. A MULTI vízkımentesítı berendezés max. 5m 3 / óra vízfelhasználású háztartásokhoz ajánlott. Üzembehelyezés Az elektronikus vízkımentesítı berendezést a lakóházba vagy a lakásba belépı vízcsı közelében kell elhelyezni (rögzítés tiplik és csavarok segítségével a falra). A berendezés 230V / 50Hz-es hálózati feszültségrıl üzemel, ezért a telepítés helyszínén szükség van egy hálózati dugaljra. A vízkımentesítı berendezésbıl kijövı két vezetéket tekerjük a vízcsıre és rögzítsük az ábrának megfelelıen. Ügyeljünk arra, hogy a menetek szorosan egymás mellett legyenek és irányuk az ábrán láthatóval megegyezzen. Üzemmódok Öt különbözı üzemmód közül választhatunk: 1 khz-es üzemmód 3 khz-es üzemmód 5 khz-es üzemmód Csıhálózat karbantartás üzemmód Automata üzemmód 1 khz 3 khz 5 khz-es üzemmód: Üzemmódválasztás: Miután bekapcsoltuk a berendezést (amely elıször egy rövid önellenırzı teszt-programot futtat végig), automatikusan az 1 khz-es üzemmód indul el. A MODE (üzemmód) gomb egyszeri megnyomásával a 3 khz-es üzemmód kerül kiválasztásra, majd a MODE gomb ismételt megnyomására az 5 khz-es üzemmódra kapcsol át a berendezés. Csıhálózat karbantartás üzemmód: Ha a vízvezetékben már meglévı erıs vízkılerakódás található, akkor javasoljuk, hogy futtassa a Csıhálózat karbantartás programot 4 héten keresztül, hogy a vízkı hamarabb távozzon a rendszerbıl. Azután válassza az Automata üzemmódot. Üzemmódválasztás: Elıször válassza ki az 5 khz-es üzemmódot. Tartsa a MODE gombot lenyomva kb. 2 másodpercig, amíg a Csıhálózat karbantartás üzemmód nem kerül kiválasztásra (a sárga Csıhálózat karbantartás LED világít és az 1 khz, 3 khz, 5 khz-es üzemmód LED-jei váltakozva villannak fel. Ebben az üzemmódban a frekvencia folyamatosan változik 1 és 5 khz között). Automata üzemmód: A legnagyobb hatásfokot ebben az üzemmódban lehet elérni, mivel az összes üzemmód-program váltakozva fut egymás után. Üzemmódválasztás: Függetlenül attól, hogy a berendezés éppen melyik üzemmódban üzemel, tartsa lenyomva a MODE gombot addig, amíg az Automatic LED fel nem gyullad. Ebben az üzemmódban a következı program-ciklusok futnak: 2 órás Csıhálózat karbantartás üzemmód 5 napos 1 khz-es üzemmód 2 órás Csıhálózat karbantartás üzemmód 5 napos 3 khz-es üzemmód 2 órás Csıhálózat karbantartás üzemmód 5 napos 5 khz-es üzemmód Hálózati feszültség: 230 V AC 50 Hz; Teljesítmény-felvétel: 1,2 W; Méretek: mm; Tömeg: 400 g

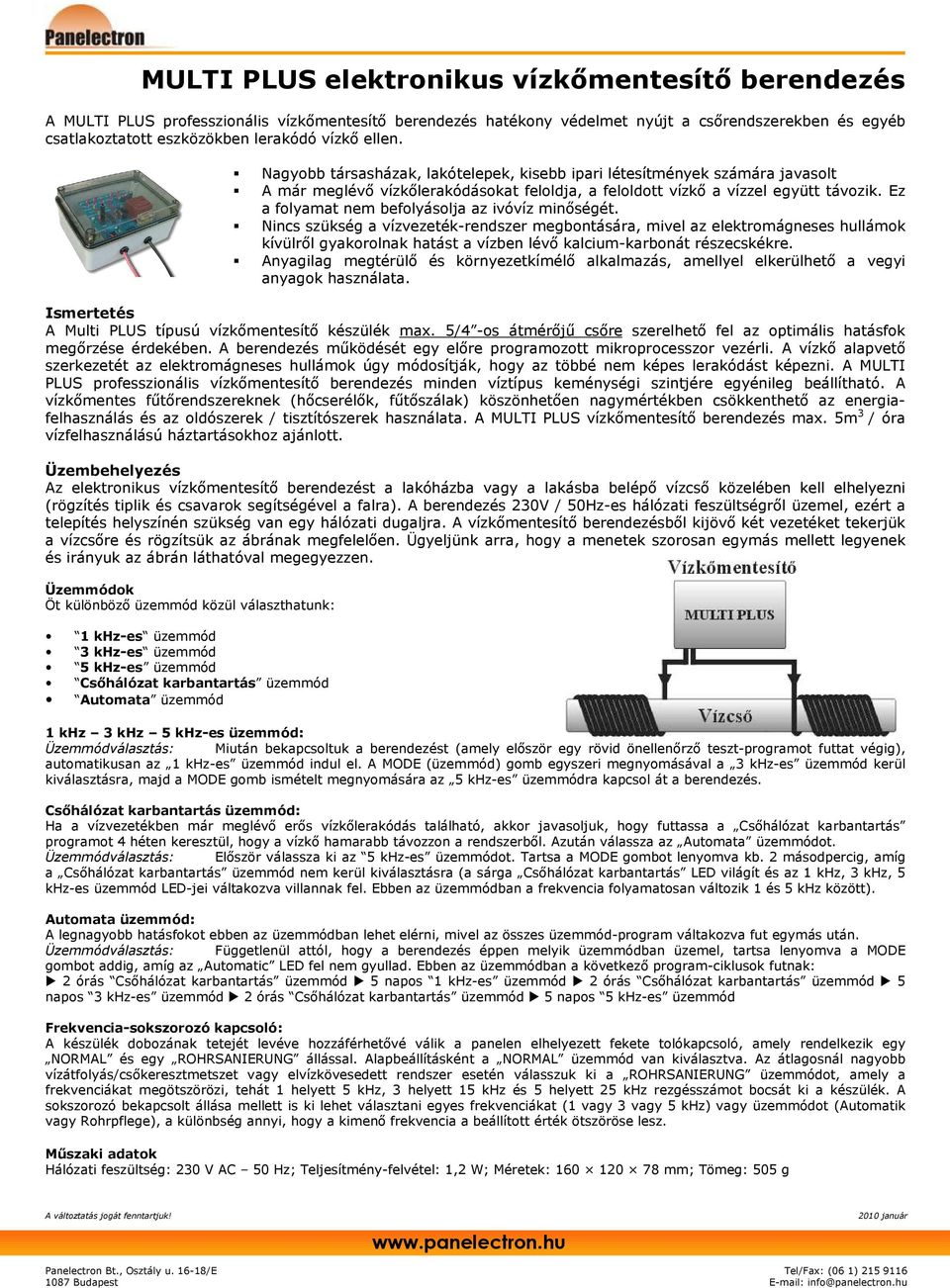

7 MULTI PLUS elektronikus vízkımentesítı berendezés A MULTI PLUS professzionális vízkımentesítı berendezés hatékony védelmet nyújt a csırendszerekben és egyéb csatlakoztatott eszközökben lerakódó vízkı ellen. Nagyobb társasházak, lakótelepek, kisebb ipari létesítmények számára javasolt A már meglévı vízkılerakódásokat feloldja, a feloldott vízkı a vízzel együtt távozik. Ez a folyamat nem befolyásolja az ivóvíz minıségét. Nincs szükség a vízvezeték-rendszer megbontására, mivel az elektromágneses hullámok kívülrıl gyakorolnak hatást a vízben lévı kalcium-karbonát részecskékre. Anyagilag megtérülı és környezetkímélı alkalmazás, amellyel elkerülhetı a vegyi anyagok használata. Ismertetés A Multi PLUS típusú vízkımentesítı készülék max. 5/4 -os átmérıjő csıre szerelhetı fel az optimális hatásfok megırzése érdekében. A berendezés mőködését egy elıre programozott mikroprocesszor vezérli. A vízkı alapvetı szerkezetét az elektromágneses hullámok úgy módosítják, hogy az többé nem képes lerakódást képezni. A MULTI PLUS professzionális vízkımentesítı berendezés minden víztípus keménységi szintjére egyénileg beállítható. A vízkımentes főtırendszereknek (hıcserélık, főtıszálak) köszönhetıen nagymértékben csökkenthetı az energiafelhasználás és az oldószerek / tisztítószerek használata. A MULTI PLUS vízkımentesítı berendezés max. 5m 3 / óra vízfelhasználású háztartásokhoz ajánlott. Üzembehelyezés Az elektronikus vízkımentesítı berendezést a lakóházba vagy a lakásba belépı vízcsı közelében kell elhelyezni (rögzítés tiplik és csavarok segítségével a falra). A berendezés 230V / 50Hz-es hálózati feszültségrıl üzemel, ezért a telepítés helyszínén szükség van egy hálózati dugaljra. A vízkımentesítı berendezésbıl kijövı két vezetéket tekerjük a vízcsıre és rögzítsük az ábrának megfelelıen. Ügyeljünk arra, hogy a menetek szorosan egymás mellett legyenek és irányuk az ábrán láthatóval megegyezzen. Üzemmódok Öt különbözı üzemmód közül választhatunk: 1 khz-es üzemmód 3 khz-es üzemmód 5 khz-es üzemmód Csıhálózat karbantartás üzemmód Automata üzemmód 1 khz 3 khz 5 khz-es üzemmód: Üzemmódválasztás: Miután bekapcsoltuk a berendezést (amely elıször egy rövid önellenırzı teszt-programot futtat végig), automatikusan az 1 khz-es üzemmód indul el. A MODE (üzemmód) gomb egyszeri megnyomásával a 3 khz-es üzemmód kerül kiválasztásra, majd a MODE gomb ismételt megnyomására az 5 khz-es üzemmódra kapcsol át a berendezés. Csıhálózat karbantartás üzemmód: Ha a vízvezetékben már meglévı erıs vízkılerakódás található, akkor javasoljuk, hogy futtassa a Csıhálózat karbantartás programot 4 héten keresztül, hogy a vízkı hamarabb távozzon a rendszerbıl. Azután válassza az Automata üzemmódot. Üzemmódválasztás: Elıször válassza ki az 5 khz-es üzemmódot. Tartsa a MODE gombot lenyomva kb. 2 másodpercig, amíg a Csıhálózat karbantartás üzemmód nem kerül kiválasztásra (a sárga Csıhálózat karbantartás LED világít és az 1 khz, 3 khz, 5 khz-es üzemmód LED-jei váltakozva villannak fel. Ebben az üzemmódban a frekvencia folyamatosan változik 1 és 5 khz között). Automata üzemmód: A legnagyobb hatásfokot ebben az üzemmódban lehet elérni, mivel az összes üzemmód-program váltakozva fut egymás után. Üzemmódválasztás: Függetlenül attól, hogy a berendezés éppen melyik üzemmódban üzemel, tartsa lenyomva a MODE gombot addig, amíg az Automatic LED fel nem gyullad. Ebben az üzemmódban a következı program-ciklusok futnak: 2 órás Csıhálózat karbantartás üzemmód 5 napos 1 khz-es üzemmód 2 órás Csıhálózat karbantartás üzemmód 5 napos 3 khz-es üzemmód 2 órás Csıhálózat karbantartás üzemmód 5 napos 5 khz-es üzemmód Frekvencia-sokszorozó kapcsoló: A készülék dobozának tetejét levéve hozzáférhetıvé válik a panelen elhelyezett fekete tolókapcsoló, amely rendelkezik egy NORMAL és egy ROHRSANIERUNG állással. Alapbeállításként a NORMAL üzemmód van kiválasztva. Az átlagosnál nagyobb vízátfolyás/csıkeresztmetszet vagy elvízkövesedett rendszer esetén válasszuk ki a ROHRSANIERUNG üzemmódot, amely a frekvenciákat megötszörözi, tehát 1 helyett 5 khz, 3 helyett 15 khz és 5 helyett 25 khz rezgésszámot bocsát ki a készülék. A sokszorozó bekapcsolt állása mellett is ki lehet választani egyes frekvenciákat (1 vagy 3 vagy 5 khz) vagy üzemmódot (Automatik vagy Rohrpflege), a különbség annyi, hogy a kimenı frekvencia a beállított érték ötszöröse lesz. Hálózati feszültség: 230 V AC 50 Hz; Teljesítmény-felvétel: 1,2 W; Méretek: mm; Tömeg: 505 g

8 Univerzális akkumulátortöltı ma Alkalmas Nikkel-kadmium, Nikkel-fém-hibrid, zselés és savas ólomakkumulátorok és Lítium-ion akkumulátorok töltésére Automata kisütés funkció NiCd/NiMH akkumulátorokhoz Állítható töltıfeszültség és töltıáram LED kijelzés az akku kisütés, akku töltés, akku ellenırzés és akku feltöltve folyamatokhoz Az Univerzális akkumulátortöltı kitőnı választás mindazok számára, akik több különbözı típusú akkumulátor automatikus és kímélı töltésére keresnek megoldást. A széles állítási lehetıségek között mindenki megtalálja a számára legoptimálisabb beállítást. Mőködés Az UNIVERZÁLIS akkumulátortöltı jellemzıi: 1. LED kijelzık tájékoztatnak a következı folyamatokról: Akku kisütés (Akku entladen), Akku töltés (Akku laden), Akku ellenırzés (Akku Check) (mélykisütött vagy sérült akkumulátor esetén ez a LED világít) és Akku feltöltve (Akku voll). 2. Elıválasztó kapcsoló az akku típusához. Nikkel-kadmium, Nikkel-fém-hibrid, zselés és savas ólomakkumulátorok és Lítium-ion akkumulátorok választhatók. 3. Elıválasztó fokozatkapcsoló a töltıáramhoz. A kiválasztandó áram értéke függ a töltendı akkumulátor kapacitásától (mah), illetve az akkumulátor-gyártó által meghatározott maximális töltıáramtól. 4. Elıválasztó fokozatkapcsoló az akkufeszültséghez. A kiválasztás az elılapra nyomtatott táblázat segítségével történik, a töltendı akkumulátor típusának megfelelıen. 5. Nyomógomb a kisütés funkcióhoz. Amennyiben NiCd vagy NiMH akkutípus lett kiválasztva, az akkumulátor kisütése elkezdıdik 1V / cella feszültségig a gomb megnyomása után. 6. Az elılapon 4 mm-es banánhüvely szolgál az akkumulátor csatlakoztatására. 7. Start nyomógomb a töltési folyamat indításához. Elılap Nennspannung (V) Pos Blei Ni Li-Ion ,0 4,0 6,0 8,0 1,2 2,4 3,6 4,8 6,0 7,2 3,6 7, ,0 8,4 9,6 12,0 10,8 10, , , ,4 14,4 Akku entladen Akku laden Akku Check Akku voll Akkutyp NiMH NiCd Li-Ion Blei Ladestrom [ma] Start Entladen Tabellenauswahl Akku Elıválasztó kapcsoló akkumulátor típus Az akkumulátor típusának kiválasztása alapvetıen meghatározza a töltési folyamat karakterisztikáját. Ezért fontos, hogy a kiválasztásnál gondosan járjunk el. Akku kisütés nyomógomb (csak NiCd/NiMH elıválasztásnál mőködik) Mindkét állásban lehetséges az akkumulátor töltés elıtti kisütése, mellyel elkerülhetıek a lehetséges memória effektusok, pl. egymást követı részleges kisütés esetén az akkumulátort legközelebb csak az elızı részleges kisütési értékig lehet kisütni. Ez elkerülhetı a Kisütés gomb megnyomásával, ahol a Kisütés LED jelzi a kisütési folyamatot és az akkumulátor kisütése megkezdıdik 1V / cella feszültség-értékig. A kisütés után a töltési folyamat automatikusan elkezdıdik.

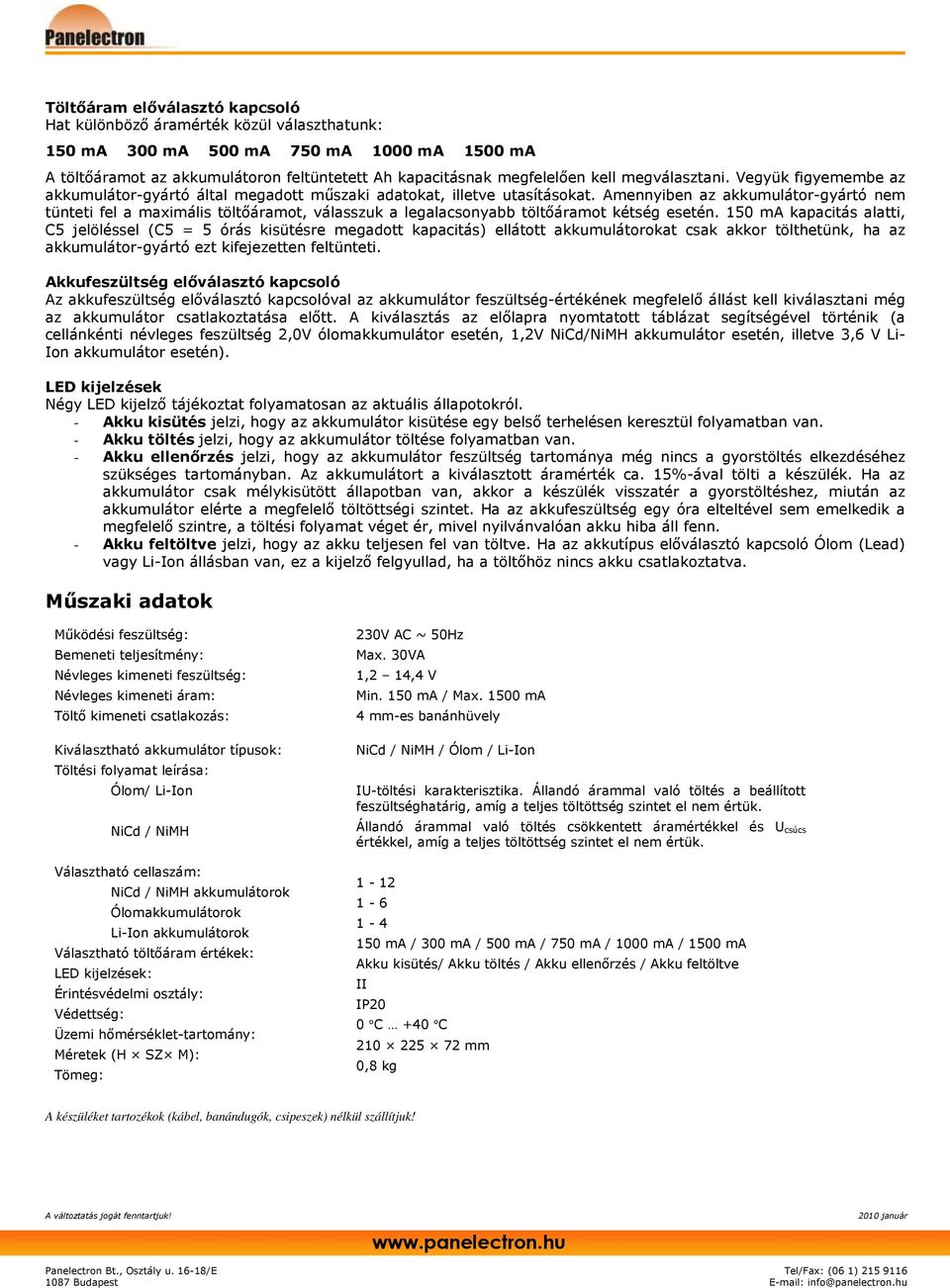

9 Töltıáram elıválasztó kapcsoló Hat különbözı áramérték közül választhatunk: 150 ma 300 ma 500 ma 750 ma 1000 ma 1500 ma A töltıáramot az akkumulátoron feltüntetett Ah kapacitásnak megfelelıen kell megválasztani. Vegyük figyemembe az akkumulátor-gyártó által megadott mőszaki adatokat, illetve utasításokat. Amennyiben az akkumulátor-gyártó nem tünteti fel a maximális töltıáramot, válasszuk a legalacsonyabb töltıáramot kétség esetén. 150 ma kapacitás alatti, C5 jelöléssel (C5 = 5 órás kisütésre megadott kapacitás) ellátott akkumulátorokat csak akkor tölthetünk, ha az akkumulátor-gyártó ezt kifejezetten feltünteti. Akkufeszültség elıválasztó kapcsoló Az akkufeszültség elıválasztó kapcsolóval az akkumulátor feszültség-értékének megfelelı állást kell kiválasztani még az akkumulátor csatlakoztatása elıtt. A kiválasztás az elılapra nyomtatott táblázat segítségével történik (a cellánkénti névleges feszültség 2,0V ólomakkumulátor esetén, 1,2V NiCd/NiMH akkumulátor esetén, illetve 3,6 V Li- Ion akkumulátor esetén). LED kijelzések Négy LED kijelzı tájékoztat folyamatosan az aktuális állapotokról. - Akku kisütés jelzi, hogy az akkumulátor kisütése egy belsı terhelésen keresztül folyamatban van. - Akku töltés jelzi, hogy az akkumulátor töltése folyamatban van. - Akku ellenırzés jelzi, hogy az akkumulátor feszültség tartománya még nincs a gyorstöltés elkezdéséhez szükséges tartományban. Az akkumulátort a kiválasztott áramérték ca. 15%-ával tölti a készülék. Ha az akkumulátor csak mélykisütött állapotban van, akkor a készülék visszatér a gyorstöltéshez, miután az akkumulátor elérte a megfelelı töltöttségi szintet. Ha az akkufeszültség egy óra elteltével sem emelkedik a megfelelı szintre, a töltési folyamat véget ér, mivel nyilvánvalóan akku hiba áll fenn. - Akku feltöltve jelzi, hogy az akku teljesen fel van töltve. Ha az akkutípus elıválasztó kapcsoló Ólom (Lead) vagy Li-Ion állásban van, ez a kijelzı felgyullad, ha a töltıhöz nincs akku csatlakoztatva. Mőködési feszültség: Bemeneti teljesítmény: Névleges kimeneti feszültség: Névleges kimeneti áram: Töltı kimeneti csatlakozás: Kiválasztható akkumulátor típusok: Töltési folyamat leírása: Ólom/ Li-Ion NiCd / NiMH Választható cellaszám: NiCd / NiMH akkumulátorok Ólomakkumulátorok Li-Ion akkumulátorok Választható töltıáram értékek: LED kijelzések: Érintésvédelmi osztály: Védettség: Üzemi hımérséklet-tartomány: Méretek (H SZ M): Tömeg: 230V AC ~ 50Hz Max. 30VA 1,2 14,4 V Min. 150 ma / Max ma 4 mm-es banánhüvely NiCd / NiMH / Ólom / Li-Ion IU-töltési karakterisztika. Állandó árammal való töltés a beállított feszültséghatárig, amíg a teljes töltöttség szintet el nem értük. Állandó árammal való töltés csökkentett áramértékkel és U csúcs értékkel, amíg a teljes töltöttség szintet el nem értük ma / 300 ma / 500 ma / 750 ma / 1000 ma / 1500 ma Akku kisütés/ Akku töltés / Akku ellenırzés / Akku feltöltve II IP20 0 C +40 C mm 0,8 kg A készüléket tartozékok (kábel, banándugók, csipeszek) nélkül szállítjuk!

10 SW szinuszos inverter család Ergonómia és teljesítmény kéz a kézben Az SW szinuszos inverter család sok év fejlesztıi és gyártómunkájának legfrissebb eredménye. A teljes 100VA 4000VA-os teljesítmény-tartományt átölelı új inverter termékskála nagy megbízhatóságot és teljesítmény-leadási képességet garantál, ezeket az elınyöket a komoly formatervezett külsı csak tovább fokozza. Az SW termékcsalád NYÁK-lapjai már korszerő SMD (felületszerelt) alkatrészek és technológia felhasználásával készülnek, amelyeket az eloxált alumínium ház foglal magába. Tiszta szinuszos kimenet Ahhoz, hogy BÁRMILYEN típusú fogyasztó inverterrıl megbízhatóan üzemeljen, tiszta szinuszos kimeneti jelalakra van szükség. Mi garantáljuk, hogy invertereink kimenete tiszta szinuszhullám, ami elengedhetetlen sok érzékeny berendezés üzemeltetéséhez de javasolt egyéb fogyasztókhoz is. Nagymértékő terhelhetıség nehezebb fogyasztókkal is Az SW inverterek kifejlesztésénél különös gondot fordítottunk a nehezebb fogyasztók (pl. induktív fogyasztók: motorok, stb.) elindulásakor fellépı nagy indulóáramok zavarmentes kiszolgálására is. Kiterjedt beépített védelmek Állandó túlterhelés alatti állapotban az SW inverterek automatikusan kikapcsolnak és várnak a túlterheltség megszőnéséig. Amikor a túlterhelés állapota már nincs jelen, az inverter magától újraindul (nincs szükség külsı beavatkozásra). Az elektromos védelmi rendszer a kimeneti rövidzártól is megvédi az invertert minden károsodás nélkül. Az SW család ugyancsak védett az akkumulátorok fordított polaritású bekötésétıl. E-jelzés gépjármővekhez Az SW inverter család az új EU elıírásoknak megfelelıen megkapta az E-jelzést is, amely ahhoz szükséges, hogy gépjármővek fedélzetén is használható legyen. SW V SW V SW V SW V SW V Névleges bemeneti feszültség 12V 12V 24V 12V 24V Bemeneti feszültség tartomány 11-15V 11-15V 22-30V 11-15V 22-30V Max. bemeneti áramfelvétel 10A 18A 9A 35A 18A Alacsony akkufeszültség - elırejelzés 12V 12V 23V 12V 23V Alacsony akkufeszültség inverter lekapcsolás 10,5V 10,5V 21V 10,5V 21V Inverter visszakapcsolás újratöltött akkumulátornál 12,5V 12,5V 25V 12,5V 25V Üresjárati teljesítményfelvétel (stand-by) 2,5VA 2,4VA 3,6VA 3,6VA 4,8VA DC biztosítékok 1 x 15A 1 20A 1 15A 1 40A 1 20A Névleges kimeneti teljesítmény 100VA 150VA 150VA 300VA 300VA Csúcs kimeneti teljesítmény 200VA 300VA 300VA 600VA 600VA Kimeneti feszültség (AC) 225V 225V 225V 225V 225V Kimeneti frekvencia (+/-1%) 50 Hz 50 Hz 50 Hz 50 Hz 50 Hz Max. kimenı áram (névleges/csúcs) 0,45/0,9 A eff 0,7/1,5 A eff 0,7/1,5 A eff 1,4/3 A eff 1,4/3 A eff Hatásfok >88% >88% >88% >88% >88% Akkumulátor csatlakozás szivargyújtó szivargyújtó sarus sarus Kimeneti aljzat típusa 1 földeletlen 1 földelt 1 földelt 1 földeletlen 1 földeletlen 1 földelt 1 földelt Ventillátoros hőtés Nem Nem Nem Nem Nem Távvezérelhetı Nem Nem Nem Igen Igen Méretek (mm) x245x70 120x245x70 240x245x70 240x245x70 Tömeg 0,5 kg 1,3 kg 1,3 kg 2,7 kg 2,7 kg E-jelzés engedélyszáma e

11 SW V SW V SW V SW V SW V SW V Névleges bemeneti feszültség 12V 24V 12V 24V 12V 24V Bemeneti feszültség tartomány 11-15V 22-30V 11-15V 22-30V 11-15V 22-30V Max. bemeneti áramfelvétel 70A 35A 140A 70A 220A 110A Alacsony akkufeszültség - elırejelzés 12V 23V 12V 23V 12V 23V Alacsony akkufeszültség inverter lekapcsolás 10,5V 21V 10,5V 21V 10,5V 21V Inverter visszakapcsolás újratöltött akkumulátornál 12,5V 25V 12,5V 25V 12,5V 25V Üresjárati teljesítményfelvétel (stand-by) 4,2VA 6VA 10,8VA 12VA 18VA 21,6VA DC biztosítékok 2 40A 2 20A 4 40A 4 20A 8 40A 8 20A Névleges kimeneti teljesítmény 600VA 600VA 1200VA 1200VA 2000VA 2000VA Csúcs kimeneti teljesítmény 1200VA 1200VA 1800VA 1800VA 3000VA 3000VA Kimeneti feszültség (AC) 225V 225V 225V 225V 225V 225V Kimeneti frekvencia (+/-1%) 50 Hz 50 Hz 50 Hz 50 Hz 50 Hz 50 Hz Max. kimenı áram (névleges/csúcs) 2,8/5,6 A eff 2,8/5,6 A eff 5,6/11,2 A eff 5,6/11,2 A eff 9,3/18,6 A eff 9,3/18,6 A eff Hatásfok >88% >88% >88% >88% >88% >88% Akkumulátor csatlakozás Sarus Sarus Sarus Sarus Sarus Sarus Kimeneti aljzat típusa 1 földeletlen 1 földeletlen 1 földeletlen 1 földeletlen 1 földeletlen 1 földeletlen 1 földelt 1 földelt 1 földelt 1 földelt 1 földelt 1 földelt Ventillátoros hőtés Igen Igen Igen Igen Igen Igen Távvezérelhetı Igen Igen Igen Igen Igen Igen Méretek (mm) 340x245x70 340x245x70 390x245x70 390x245x70 455x245x70 455x245x70 Tömeg 3,5 kg 3,5kg 4,5 kg 4,5 kg 5,2 kg 5,2 kg E-jelzés engedélyszáma e

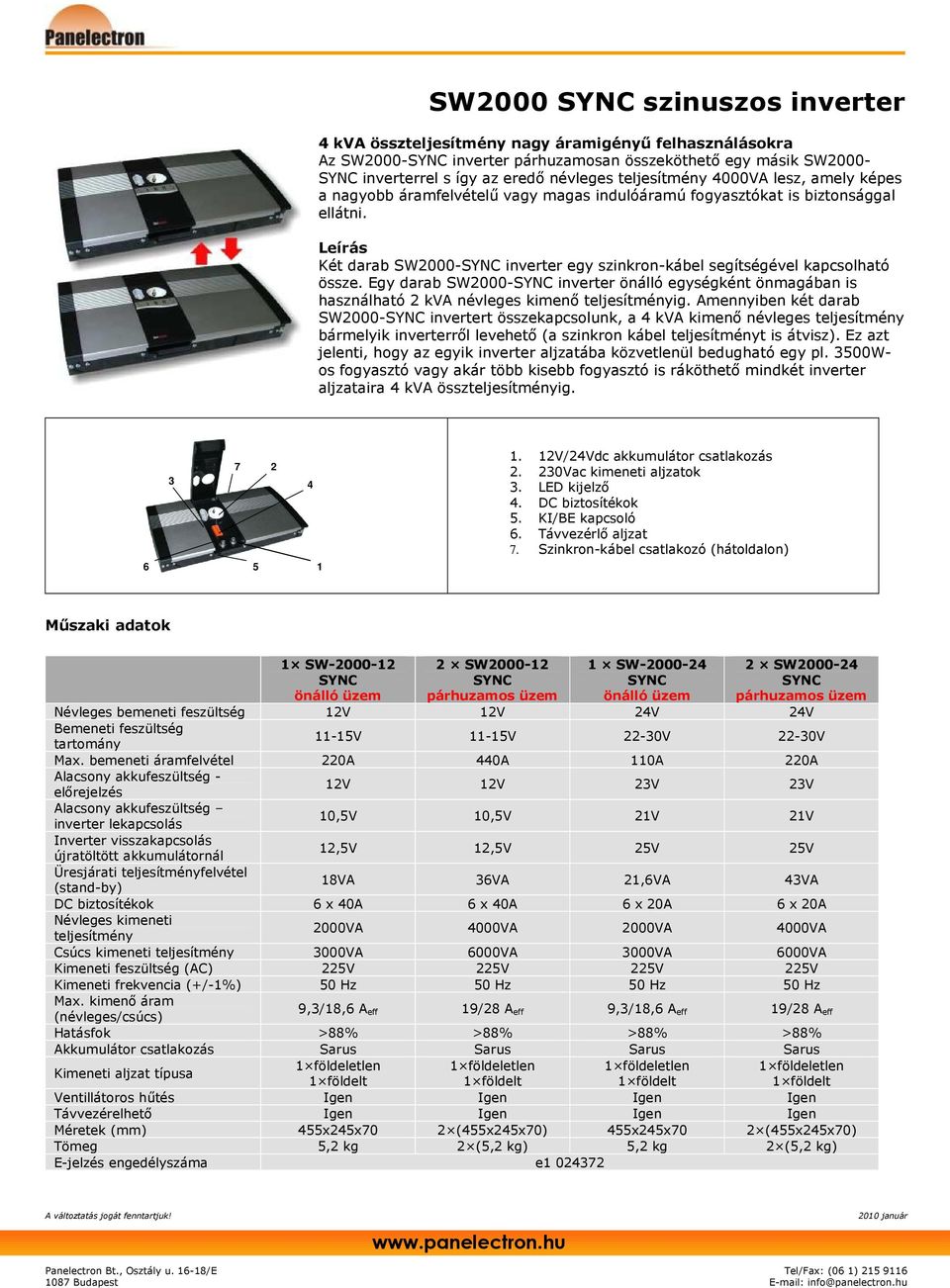

12 SW2000 SYNC szinuszos inverter 4 kva összteljesítmény nagy áramigényő felhasználásokra Az SW2000-SYNC inverter párhuzamosan összeköthetı egy másik SW2000- SYNC inverterrel s így az eredı névleges teljesítmény 4000VA lesz, amely képes a nagyobb áramfelvételő vagy magas indulóáramú fogyasztókat is biztonsággal ellátni. Leírás Két darab SW2000-SYNC inverter egy szinkron-kábel segítségével kapcsolható össze. Egy darab SW2000-SYNC inverter önálló egységként önmagában is használható 2 kva névleges kimenı teljesítményig. Amennyiben két darab SW2000-SYNC invertert összekapcsolunk, a 4 kva kimenı névleges teljesítmény bármelyik inverterrıl levehetı (a szinkron kábel teljesítményt is átvisz). Ez azt jelenti, hogy az egyik inverter aljzatába közvetlenül bedugható egy pl. 3500Wos fogyasztó vagy akár több kisebb fogyasztó is ráköthetı mindkét inverter aljzataira 4 kva összteljesítményig V/24Vdc akkumulátor csatlakozás Vac kimeneti aljzatok 3. LED kijelzı 4. DC biztosítékok 5. KI/BE kapcsoló 6. Távvezérlı aljzat 7. Szinkron-kábel csatlakozó (hátoldalon) 1 SW SYNC önálló üzem 2 SW SYNC párhuzamos üzem 1 SW SYNC önálló üzem 2 SW SYNC párhuzamos üzem Névleges bemeneti feszültség 12V 12V 24V 24V Bemeneti feszültség tartomány 11-15V 11-15V 22-30V 22-30V Max. bemeneti áramfelvétel 220A 440A 110A 220A Alacsony akkufeszültség - elırejelzés 12V 12V 23V 23V Alacsony akkufeszültség inverter lekapcsolás 10,5V 10,5V 21V 21V Inverter visszakapcsolás újratöltött akkumulátornál 12,5V 12,5V 25V 25V Üresjárati teljesítményfelvétel (stand-by) 18VA 36VA 21,6VA 43VA DC biztosítékok 6 x 40A 6 x 40A 6 x 20A 6 x 20A Névleges kimeneti teljesítmény 2000VA 4000VA 2000VA 4000VA Csúcs kimeneti teljesítmény 3000VA 6000VA 3000VA 6000VA Kimeneti feszültség (AC) 225V 225V 225V 225V Kimeneti frekvencia (+/-1%) 50 Hz 50 Hz 50 Hz 50 Hz Max. kimenı áram (névleges/csúcs) 9,3/18,6 A eff 19/28 A eff 9,3/18,6 A eff 19/28 A eff Hatásfok >88% >88% >88% >88% Akkumulátor csatlakozás Sarus Sarus Sarus Sarus Kimeneti aljzat típusa 1 földeletlen 1 földeletlen 1 földeletlen 1 földeletlen 1 földelt 1 földelt 1 földelt 1 földelt Ventillátoros hőtés Igen Igen Igen Igen Távvezérelhetı Igen Igen Igen Igen Méretek (mm) 455x245x70 2 (455x245x70) 455x245x70 2 (455x245x70) Tömeg 5,2 kg 2 (5,2 kg) 5,2 kg 2 (5,2 kg) E-jelzés engedélyszáma e

13 US-12 elektronikus by-pass Az elektronikus átkapcsoló (by-pass) automatikusan átkapcsolja a 230V-os fogyasztókat egy alternatív áramforrásra (pl. inverter), amikor a hálózati feszültség nem elérhetı. Mőködési leírás Az US-12 átkapcsoló állomás (elektronikus by-pass) rendelkezik két 230V-os bemenettel az INVERTER és a HÁLÓZAT felıl, illetve egy kimenettel a FOGYASZTÓK felé. Alaphelyzetben a FOGYASZTÓ kimenet egészen addig az HÁLÓZAT bemeneten keresztül kapja a betáplálást, ameddig ott a 230V-os feszültség megjelenik. Amikor megszőnik az HÁLÓZAT bemeneten a feszültség, az US-12 automatikusan átkapcsolja a FOGYASZTÓ kimenetet az INVERTER bemenetre. Az US-12 automatikusan vissza is kapcsolja a FOGYASZTÓ kimenetet a HÁLÓZAT bemenetre, ha ott a 230V-os feszültség újra megjelenik. Alkalmazás jármővekben: utazás alatt (autóval, lakókocsival, hajóval, stb.) a jármő fedélzetén lévı 230V-os fogyasztókat az inverter táplálja meg a jármő akkumulátoráról. Amikor rendelkezésünkre áll 230V-os villamos hálózat (pl. kemping), csatlakoztassuk a hálózati feszültséget az US-12 átkapcsoló állomás bemenetére, amely érzékelvén a hálózati feszültség jelenlétét átkapcsolja a fogyasztókat automatikusan a hálózati bemenetre. Így nincs szükség az inverteres rendszer lecsatlakoztatására. helyhezkötve: az US-12 átkapcsoló bypass állomást ún. On-line szünetmenes áramforrásként (UPS) is felhasználhatjuk egy inverterrel és akkumulátorokkal összekötve. A fogyasztókat a hálózati feszültség táplálja meg, áramkimaradás esetén az US-12 by-pass automatikusan átkapcsolja ıket az inverter kimenetére, s így azok tovább tudnak mőködni akkumulátoros-inverteres üzemben. Ebben a kombinációban létre tudunk hozni egy ún. Online szünetmentes tápegységet (UPS-t), amely az akkumulátorok kapacitásától függıen tetszıleges hosszan tudja ellátni a fogyasztókat. DC BE 230VAC Inverter US-12 átkapcsoló állomás FOGYASZTÓ 230VAC 50Hz US-12 INVERTER 230VAC 50Hz max. 12A Hálózat Fogyasztó HÁLÓZAT 230VAC 50Hz max. 12A Névleges feszültség: Relé feszültsége: Átkapcsolási idı: Max. áram: Max. kimeneti teljesítmény: Méretek (H SZ M): Tömeg: 230 Vac ~ 50 Hz max. 230 Vac ~ 50 Hz <1 sec., nem szünetmentes 12 A VA mm 300 g

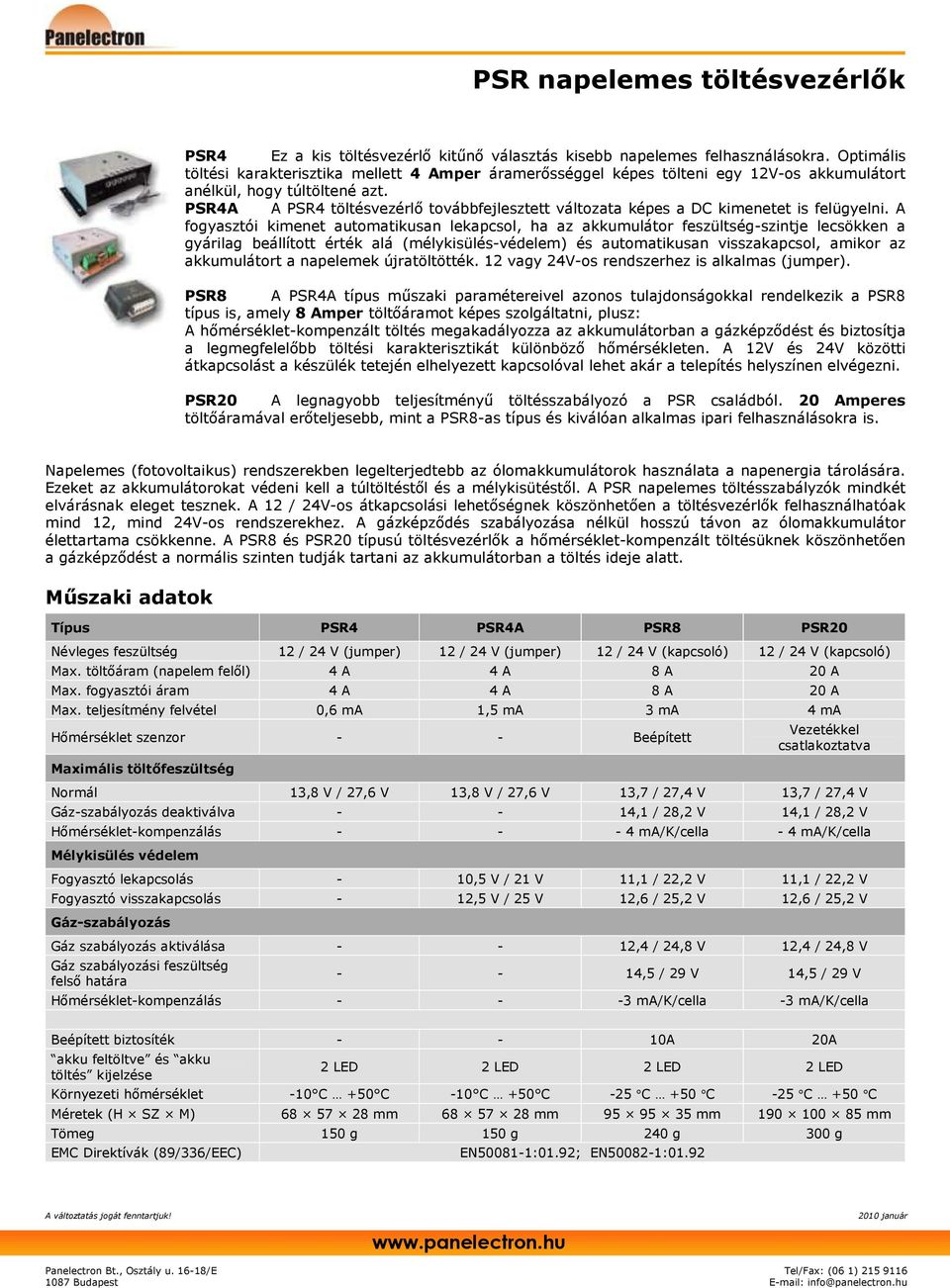

14 PSR napelemes töltésvezérlık PSR4 Ez a kis töltésvezérlı kitőnı választás kisebb napelemes felhasználásokra. Optimális töltési karakterisztika mellett 4 Amper áramerısséggel képes tölteni egy 12V-os akkumulátort anélkül, hogy túltöltené azt. PSR4A A PSR4 töltésvezérlı továbbfejlesztett változata képes a DC kimenetet is felügyelni. A fogyasztói kimenet automatikusan lekapcsol, ha az akkumulátor feszültség-szintje lecsökken a gyárilag beállított érték alá (mélykisülés-védelem) és automatikusan visszakapcsol, amikor az akkumulátort a napelemek újratöltötték. 12 vagy 24V-os rendszerhez is alkalmas (jumper). PSR8 A PSR4A típus mőszaki paramétereivel azonos tulajdonságokkal rendelkezik a PSR8 típus is, amely 8 Amper töltıáramot képes szolgáltatni, plusz: A hımérséklet-kompenzált töltés megakadályozza az akkumulátorban a gázképzıdést és biztosítja a legmegfelelıbb töltési karakterisztikát különbözı hımérsékleten. A 12V és 24V közötti átkapcsolást a készülék tetején elhelyezett kapcsolóval lehet akár a telepítés helyszínen elvégezni. PSR20 A legnagyobb teljesítményő töltésszabályozó a PSR családból. 20 Amperes töltıáramával erıteljesebb, mint a PSR8-as típus és kiválóan alkalmas ipari felhasználásokra is. Napelemes (fotovoltaikus) rendszerekben legelterjedtebb az ólomakkumulátorok használata a napenergia tárolására. Ezeket az akkumulátorokat védeni kell a túltöltéstıl és a mélykisütéstıl. A PSR napelemes töltésszabályzók mindkét elvárásnak eleget tesznek. A 12 / 24V-os átkapcsolási lehetıségnek köszönhetıen a töltésvezérlık felhasználhatóak mind 12, mind 24V-os rendszerekhez. A gázképzıdés szabályozása nélkül hosszú távon az ólomakkumulátor élettartama csökkenne. A PSR8 és PSR20 típusú töltésvezérlık a hımérséklet-kompenzált töltésüknek köszönhetıen a gázképzıdést a normális szinten tudják tartani az akkumulátorban a töltés ideje alatt. Típus PSR4 PSR4A PSR8 PSR20 Névleges feszültség 12 / 24 V (jumper) 12 / 24 V (jumper) 12 / 24 V (kapcsoló) 12 / 24 V (kapcsoló) Max. töltıáram (napelem felıl) 4 A 4 A 8 A 20 A Max. fogyasztói áram 4 A 4 A 8 A 20 A Max. teljesítmény felvétel 0,6 ma 1,5 ma 3 ma 4 ma Hımérséklet szenzor - - Beépített Maximális töltıfeszültség Vezetékkel csatlakoztatva Normál 13,8 V / 27,6 V 13,8 V / 27,6 V 13,7 / 27,4 V 13,7 / 27,4 V Gáz-szabályozás deaktiválva ,1 / 28,2 V 14,1 / 28,2 V Hımérséklet-kompenzálás ma/k/cella - 4 ma/k/cella Mélykisülés védelem Fogyasztó lekapcsolás - 10,5 V / 21 V 11,1 / 22,2 V 11,1 / 22,2 V Fogyasztó visszakapcsolás - 12,5 V / 25 V 12,6 / 25,2 V 12,6 / 25,2 V Gáz-szabályozás Gáz szabályozás aktiválása ,4 / 24,8 V 12,4 / 24,8 V Gáz szabályozási feszültség felsı határa ,5 / 29 V 14,5 / 29 V Hımérséklet-kompenzálás ma/k/cella -3 ma/k/cella Beépített biztosíték A 20A akku feltöltve és akku töltés kijelzése 2 LED 2 LED 2 LED 2 LED Környezeti hımérséklet -10 C +50 C -10 C +50 C -25 C +50 C -25 C +50 C Méretek (H SZ M) mm mm mm mm Tömeg 150 g 150 g 240 g 300 g EMC Direktívák (89/336/EEC) EN :01.92; EN :01.92

15 PSX napelemes töltésvezérlık A PSX napelemes töltésszabályozók nagy elvárások közepette jelentek meg a korábbi napelemes töltésvezérlı családjaink között. A PSX szabályozó családnak jelenleg két tagja van, a PSX182-es (6A) és a PSX199-es (8A) típus, mindkét szabályozó nagy megbízhatóságú SMD alkatrészekbıl áll. Az akkumulátor feszültségének automatikus felismerése funkció ebben a töltésszabályozó családban is beépítésre került (a hımérséklet-kompenzált töltési funkcióval egyetemben), amely nagymértékben csökkenti a helytelen üzembe helyezés során keletkezı meghibásodások számát. Típus PSX182 PSX199 Névleges feszültség 12 / 24 V (automatikus felismerés) 12 / 24 V (automatikus felismerés) Max. töltıáram (napelem felıl) 6 A 8 A Max. fogyasztói áram 6 A 8 A Max. teljesítmény felvétel 2-5 ma 2-5 ma Hımérséklet szenzor Beépített Beépített Maximális töltıfeszültség Normál 13,7 V / 27,4 V 13,7 V / 27,4 V Gáz-szabályozás deaktiválva 14,1 V / 28,2 V 14,1 V / 28,2 V Hımérséklet-kompenzálás -4mA/K/Cell -4mA/K/Cell Mélykisülés védelem Fogyasztó lekapcsolás 11,1 V / 22,2 V 11,1 V / 22,2 V Fogyasztó visszakapcsolás 12,6 V / 25,2 V 12,6 V / 25,2 V Gáz-szabályozás Gáz szabályozás aktiválása 12,4 V / 24,8 V 12,4 V / 24,8 V Gáz szabályozási feszültség felsı határa 14,5 V / 29 V 14,5 V / 29 V Hımérséklet-kompenzálás -3 ma/k/cell -3 ma/k/cell Beépített biztosíték 6,3A 10A akku feltöltve, akku töltés és túlterhelés kijelzése 3 LED 3 LED Környezeti hımérséklet -25 C C -25 C C Méretek (H SZ M) 98 x 88 x 35 mm 98 x 88 x 35 mm Tömeg 120 g 120 g EMC Direktívák (89/336/EEC) EN :01.92; EN :01.92

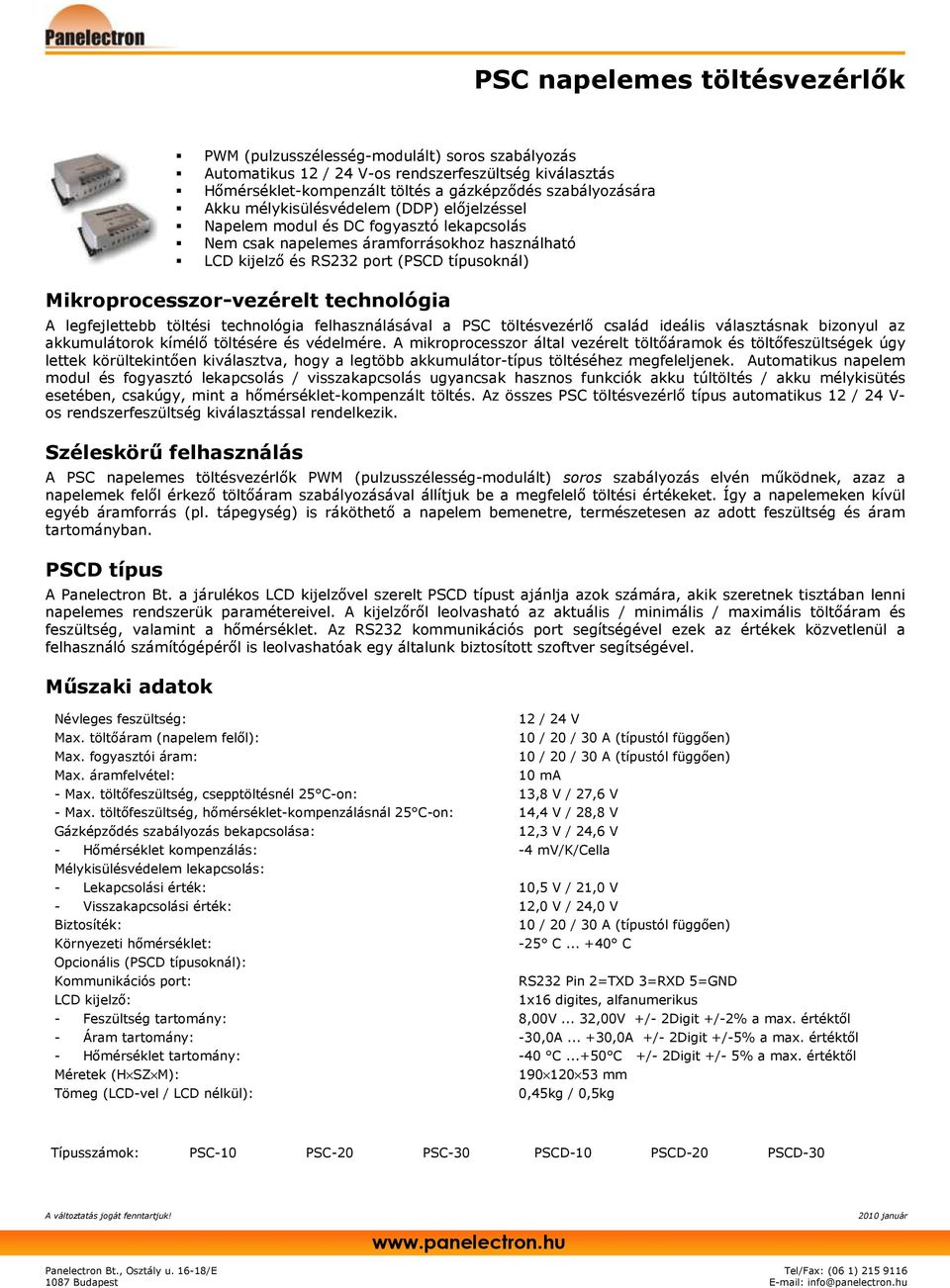

16 PSC napelemes töltésvezérlık PWM (pulzusszélesség-modulált) soros szabályozás Automatikus 12 / 24 V-os rendszerfeszültség kiválasztás Hımérséklet-kompenzált töltés a gázképzıdés szabályozására Akku mélykisülésvédelem (DDP) elıjelzéssel Napelem modul és DC fogyasztó lekapcsolás Nem csak napelemes áramforrásokhoz használható LCD kijelzı és RS232 port (PSCD típusoknál) Mikroprocesszor-vezérelt technológia A legfejlettebb töltési technológia felhasználásával a PSC töltésvezérlı család ideális választásnak bizonyul az akkumulátorok kímélı töltésére és védelmére. A mikroprocesszor által vezérelt töltıáramok és töltıfeszültségek úgy lettek körültekintıen kiválasztva, hogy a legtöbb akkumulátor-típus töltéséhez megfeleljenek. Automatikus napelem modul és fogyasztó lekapcsolás / visszakapcsolás ugyancsak hasznos funkciók akku túltöltés / akku mélykisütés esetében, csakúgy, mint a hımérséklet-kompenzált töltés. Az összes PSC töltésvezérlı típus automatikus 12 / 24 V- os rendszerfeszültség kiválasztással rendelkezik. Széleskörő felhasználás A PSC napelemes töltésvezérlık PWM (pulzusszélesség-modulált) soros szabályozás elvén mőködnek, azaz a napelemek felıl érkezı töltıáram szabályozásával állítjuk be a megfelelı töltési értékeket. Így a napelemeken kívül egyéb áramforrás (pl. tápegység) is ráköthetı a napelem bemenetre, természetesen az adott feszültség és áram tartományban. PSCD típus A Panelectron Bt. a járulékos LCD kijelzıvel szerelt PSCD típust ajánlja azok számára, akik szeretnek tisztában lenni napelemes rendszerük paramétereivel. A kijelzırıl leolvasható az aktuális / minimális / maximális töltıáram és feszültség, valamint a hımérséklet. Az RS232 kommunikációs port segítségével ezek az értékek közvetlenül a felhasználó számítógépérıl is leolvashatóak egy általunk biztosított szoftver segítségével. Névleges feszültség: Max. töltıáram (napelem felıl): Max. fogyasztói áram: Max. áramfelvétel: - Max. töltıfeszültség, csepptöltésnél 25 C-on: - Max. töltıfeszültség, hımérséklet-kompenzálásnál 25 C-on: Gázképzıdés szabályozás bekapcsolása: - Hımérséklet kompenzálás: Mélykisülésvédelem lekapcsolás: - Lekapcsolási érték: - Visszakapcsolási érték: Biztosíték: Környezeti hımérséklet: Opcionális (PSCD típusoknál): Kommunikációs port: LCD kijelzı: - Feszültség tartomány: - Áram tartomány: - Hımérséklet tartomány: Méretek (H SZ M): Tömeg (LCD-vel / LCD nélkül): 12 / 24 V 10 / 20 / 30 A (típustól függıen) 10 / 20 / 30 A (típustól függıen) 10 ma 13,8 V / 27,6 V 14,4 V / 28,8 V 12,3 V / 24,6 V -4 mv/k/cella 10,5 V / 21,0 V 12,0 V / 24,0 V 10 / 20 / 30 A (típustól függıen) -25 C C RS232 Pin 2=TXD 3=RXD 5=GND 1x16 digites, alfanumerikus 8,00V... 32,00V +/- 2Digit +/-2% a max. értéktıl -30,0A ,0A +/- 2Digit +/-5% a max. értéktıl -40 C C +/- 2Digit +/- 5% a max. értéktıl mm 0,45kg / 0,5kg Típusszámok: PSC-10 PSC-20 PSC-30 PSCD-10 PSCD-20 PSCD-30

17 MPPT napelemes töltésvezérlık MPPT (Max Power Point Tracking) töltési algoritmus Automatikus 12/24V-os rendszerfeszültség kiválasztás Széles napelem bemeneti tartomány: 5 25V (MPPT3) vagy 5 70V (MPPT ) Másodlagos akkumulátor töltése (csak MPPT3 típusnál) Akku mélykisülés-, túltöltés- és túlfeszültség-védelem Túlmelegedés elleni védelem, túláram-védelem, teljesen elektronikus fordított polaritás elleni védelem Szulfátmentesítı üzemmód (impulzus-töltés) Hımérséklet-kompenzált töltés Automatikusan/manuálisan leválasztható DC fogyasztói kimenet Opció: naplózás funkció SD memória kártyára Opció: távvezérlı panel LCD kijelzıvel Mit nevezünk röviden MPPT-nek? A Maximális munkapont keresés (Maximum Power Point Tracking) töltési algoritmus angol elnevezését, amely lehetıvé teszi azt, hogy egy mikroprocesszor-vezérelt napelemes szabályozó a rendelkezésre álló lehetı legtöbb energiát vegye ki egy napelembıl és továbbítsa azt tárolásra az akkumulátor felé nagyon kicsi veszteséggel. A legtöbb modern MPPT szabályozó 92-97%-os átalakítási hatásfokkal dolgozik. Télen kb % közötti, nyáron kb % közötti többletenergiát lehet kinyerni a napelembıl egy MPPT napelemes szabályozó használatával. Szulfátmentesítı üzemmód Az akkumulátorok meghibásodásáért, elöregedéséért 90%-ban az akkumulátor lemezekre évek alatt lerakódott ólomszulfát a felelıs, amely megakadályozza az elektronok áramlását az elektrolit és a lemezek között. Az MPPT szabályozók egy régóta ismert töltési technikát alkalmaznak, az ún. impulzusos töltést. A szulfátmentesítı impulzusok (100 µs idıtartamú 60V-os tüskék) 3 másodperces periódusonként jutnak az akkumulátorra akkor, amikor a napelemes szabályozóra nincs DC fogyasztó kapcsolva (az esetleges zavarok elkerülése végett). Az impulzusos töltésnek köszönhetıen a már meglévı, lemezekre lerakódott ólom-szulfát réteg visszakerül az elektrolitba és a további szulfátlerakódás is megszőnik. Az akkumulátor maximális kapacitásának megırzése mellett az impulzusos töltés a költséges akkumulátor élettartamát is jelentısen meghosszabbítja, amely a környezetet és a pénztárcát egyaránt kíméli. Standby üzemmód A nagyobb hatásfok és energia-megtakarítás miatt az MPPT napelemes töltésszabályozó elmegy Standby (alvó) üzemmódba, amennyiben a napelemek felıl nem érkezik annyi energia, ami legalább a töltésszabályozó saját energiaellátását fedezné. Ilyen esetben egy hagyományos töltésvezérlı az akkumulátorból veszi a mőködéséhez szükséges áramot. Tehát felhıs idıben vagy éjszaka, amikor a töltésszabályozó mőködtetése csak az akkumulátorról lenne lehetséges, nem lesz szükség fölösleges energiafogyasztásra. Típus MPPT3 MPPT10 / 20 / 30 Akkumulátor feszültség 12 / 24 V (automata) 12 / 24 V (automata) Napelem modul feszültség-tartomány 5 25V 5 70V Max. töltıáram (Unapelem > Uakkumulátor) 3 A 10 / 20 / 30 A Max. töltıáram (Unapelem < Uakkumulátor) 3A 3A Max. DC fogyasztói áram 3 A 10 / 20 / 30 A Áramfelvétel aktív állapotban ma ma Áramfelvétel standby állapotban < 1 ma < 1 ma Opcionális távvezérlı panel csatlakoztatható IGEN IGEN Opcionális naplózás SD memóriakártyára IGEN IGEN Másodlagos akkumulátor töltése lehetséges IGEN NEM Külsı hımérséklet szenzor az akkumulátorhoz IGEN IGEN Méretek (H SZ M) 125 x 80 x 42 mm 190 x 112 x 59 mm Tömeg 330 g 780 / 870 / 890 g

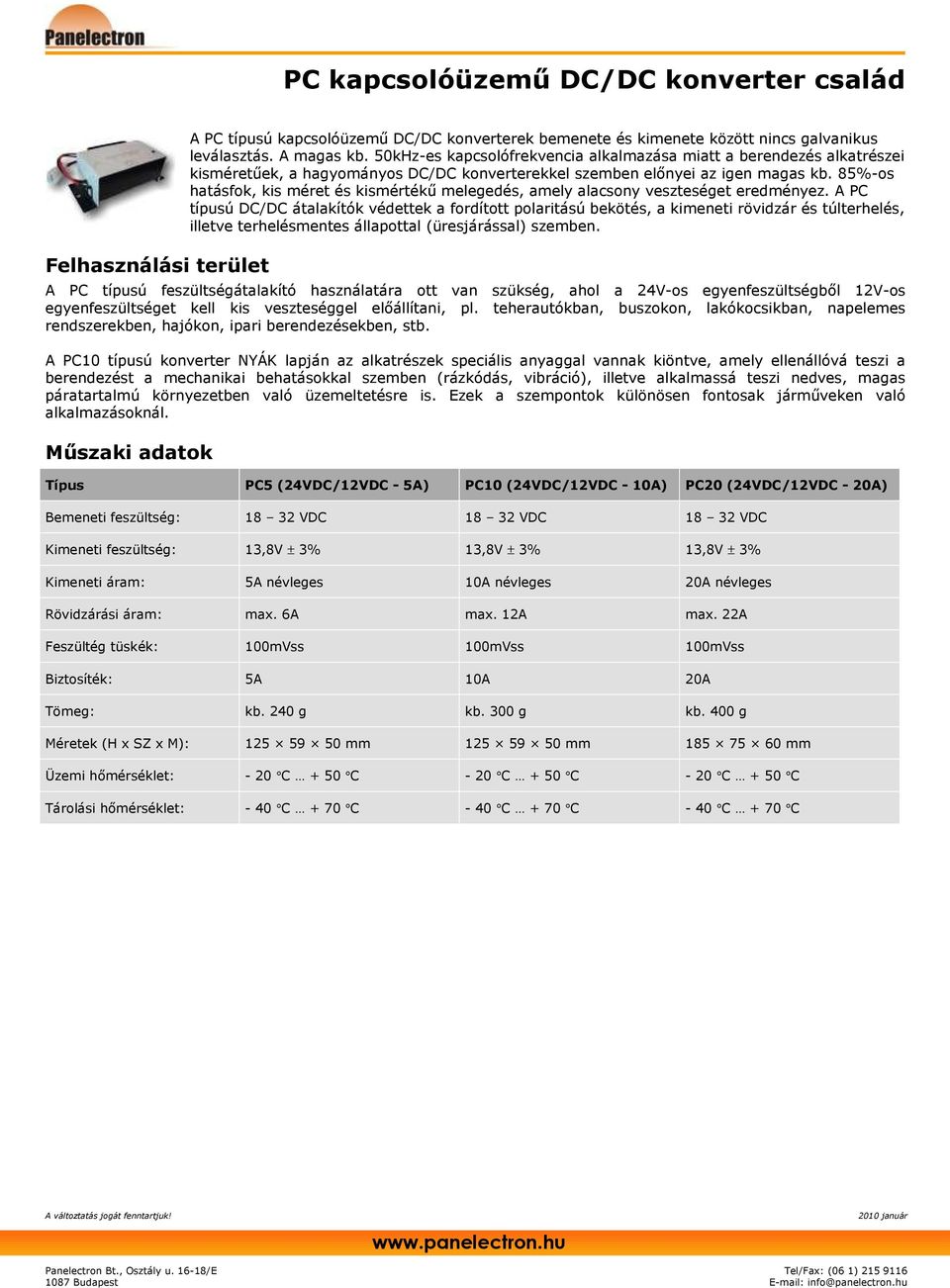

18 PC kapcsolóüzemő DC/DC konverter család Felhasználási terület A PC típusú kapcsolóüzemő DC/DC konverterek bemenete és kimenete között nincs galvanikus leválasztás. A magas kb. 50kHz-es kapcsolófrekvencia alkalmazása miatt a berendezés alkatrészei kisméretőek, a hagyományos DC/DC konverterekkel szemben elınyei az igen magas kb. 85%-os hatásfok, kis méret és kismértékő melegedés, amely alacsony veszteséget eredményez. A PC típusú DC/DC átalakítók védettek a fordított polaritású bekötés, a kimeneti rövidzár és túlterhelés, illetve terhelésmentes állapottal (üresjárással) szemben. A PC típusú feszültségátalakító használatára ott van szükség, ahol a 24V-os egyenfeszültségbıl 12V-os egyenfeszültséget kell kis veszteséggel elıállítani, pl. teherautókban, buszokon, lakókocsikban, napelemes rendszerekben, hajókon, ipari berendezésekben, stb. A PC10 típusú konverter NYÁK lapján az alkatrészek speciális anyaggal vannak kiöntve, amely ellenállóvá teszi a berendezést a mechanikai behatásokkal szemben (rázkódás, vibráció), illetve alkalmassá teszi nedves, magas páratartalmú környezetben való üzemeltetésre is. Ezek a szempontok különösen fontosak jármőveken való alkalmazásoknál. Típus PC5 (24VDC/12VDC - 5A) PC10 (24VDC/12VDC - 10A) PC20 (24VDC/12VDC - 20A) Bemeneti feszültség: VDC VDC VDC Kimeneti feszültség: 13,8V ± 3% 13,8V ± 3% 13,8V ± 3% Kimeneti áram: 5A névleges 10A névleges 20A névleges Rövidzárási áram: max. 6A max. 12A max. 22A Feszültég tüskék: 100mVss 100mVss 100mVss Biztosíték: 5A 10A 20A Tömeg: kb. 240 g kb. 300 g kb. 400 g Méretek (H x SZ x M): mm mm mm Üzemi hımérséklet: - 20 C + 50 C - 20 C + 50 C - 20 C + 50 C Tárolási hımérséklet: - 40 C + 70 C - 40 C + 70 C - 40 C + 70 C

19 Szabályozott tápegységek A Panelectron Bt. PPS szabályozott tápegységei megbízható és költségkímélı megoldást nyújtanak sokrétő feladatokra. Cégünk fejlesztéseiben és gyártási munkálataiban folyamatosan figyelemmel kíséri a változásokat a belföldi és külföldi tápegység-piacon, s ezek szerint alakítja ki termékskáláját. Minden sorozatban gyártott termékünk tartalmazza: Állítható Feszültséggenerátoros (CV) vagy Áramgenerátoros (CC) üzemmód automatikus átkapcsolással és üzemállapot-kijelzéssel Elektronikus rövidzár-, túlterhelés- és fordított polaritás védelem (ld. akkumulátortöltés) Egyéb jellemzık: 5 V DC logikai kimenet Beépített memória RS232 kommunikációs port (opcionális) PLC egységrıl vezérelhetı kimenet (opcionális) Összefoglaló mőszaki adatok: Típus U ki (V) I ki (A) Kijelzı DC egyes V A 1 mutatós V A 2 mutatós V A 2 LCD V A 2 mutatós V A 2 LCD DC iker V A 4 mutatós V A 4 mutatós V A 4 LCD DC hármas V A 4 LCD 5 V aux. 2 A max V A 4 mutatós 5 V aux. 2 A max. AC & DC 0 25 V DC A V DC aux. 2 A max. 2 mutatós 0 25 V AC 5 A max. Kapcsolóüzemő V 0 5A 1 LCD V 0 10A 1 LCD 18222/B 0 20V 0 20A 1 LCD 18222/C 0 10V 0 30A 1 LCD V 0 5A 2 LCD V 0 10A 2 LCD Egyéni / A 12 / 13.8V 25 A max. 1 LCD / B 12 / 13.8 / 15V 25 A max. 1 LCD

20 TÍPUS KIMENET(EK) DC EGYES DC IKER DC HÁRMAS AC & DC DC kimeneti feszültség 0 30V 0 40V V V V 0 25V tartomány (V) DC kimeneti áram tartomány A A A A A (A) A 5A Kijelzı típusa (mutatós/3, LCD 2 2 LCD 4 mutatós 4 LCD 4 2 mutatós digites LCD) mutatós mutatós mutatós mutatós AC kimeneti feszültség 0 25V tartomány AC kimeneti áram (max.) 5A Logikai kimeneti feszültség 5V (állandó) Logikai kimeneti áram (max.) 2A Feszültségstabilitás ±10%-os 0.05% hálózati feszültségváltozásra Áramstabilitás ±10%-os 0.05% 0.02% 0.05% hálózati feszültségváltozásra Feszültségstabilitás ±100%-os 30mV terhelésváltozásra Áramstabilitás ±100%-os 5mA 25mA 10mA 1mA 10mA 1mA 10mA terhelésváltozásra Hullámosság (max. terhelésen) 1mV rms JELLEMZİK Bemeneti feszültség 230Vac ±10% Bemeneti frekvencia 50/60Hz Fogyasztás (teljes terhelésen) 70W 120W 280W 240W 280W 550W 260W 400W Méretek (mm) Tömeg (kg) 2.5kg 4,5kg 7kg 7.5kg 12kg 7.5kg 9.4kg Üzemi hımérséklet ºC Tárolási hımérséklet ºC Üzemi relatív páratartalom max. 85% RS232 kommunikáció NINCS TÍPUS / B / C A B KIMENET(EK) KAPCSOLÓÜZEMŐ EGYÉNI DC kimeneti feszültség tartomány (V) 0 40V 0 30 / / V V V állandó értékek V állandó értékek Beállítási lépték (megközelítı 50mV 33mV 50mV 33mV érték) DC kimeneti áram tartomány 0 5A 0 10 / 0 20 / 0 30A 2 0 5A A 25A max. (A) Beállítási lépték (megközelítı 100mA 200mA 100mA 200mA érték) Kijelzı típusa (3,5-digites LCD) 1 LCD 2 LCD 1 LCD AC kimeneti feszültség tartomány AC kimeneti áram (max.) Logikai kimeneti feszültség (állandó) Logic kimeneti áram (max.) Feszültségstabilitás ±10%-os 10mV hálózati feszültségváltozásra Áramstabilitás ±10%-os 50mA 20mA 50mA hálózati feszültségváltozásra Feszültségstabilitás ±100%-os 20mV 10mV 20mV terhelésváltozásra Áramstabilitás ±100%-os 100mA 50mA 100mA terhelésváltozásra JELLEMZİK Bemeneti feszültség 230Vac ±10% Bemeneti frekvencia 50/60Hz Beépített biztosító 2A/250V T 3.15A/250V T 4A/250V T 6.3A/250V T 4A/250V T Fogyasztás (teljes terhelésen) <400VA <600VA <800VA <1200VA <600VA Méretek (mm) Tömeg (kg) 2.75kg 3kg 5.5kg 6kg 2.5kg Üzemi hımérséklet ºC Tárolási hımérséklet ºC Üzemi relatív páratartalom max. 85% RS232 kommunikáció OPCIONÁLIS NINCS RS232/C Interface Minden kapcsolóüzemő tápegységünk opcionálisan programozható PC soros porton keresztül. Programozás közben a tápegység felé kiadott beállítási adatokról a PC visszajelzést nem vár (simplex üzem). Részletes programozási és kezelési segédanyag külön szoftver-csomagban megvásárolható.
