1 POWERWARE VA Felhasználói kézikönyv

2 2007 Eaton Corporation Jelen használati utasítás tartalma a kiadó tulajdonát képezi. Engedély nélkül sem egészben, sem részben nem sokszorosítható. A kiadvány készítője gondosan ügyelt a tartalmi pontosságra, ennek ellenére az esetleges hibákért vagy hiányokért nem vállal felelősséget, és a változtatások jogát fenntartja. Verziószám: PW3105_500 VA_RA_1_A5 2

3 Tartalomjegyzék Bevezetés... 4 Szolgáltatások:... 4 Átvételi ellenőrzés... 4 CE nyilatkozat... 4 Biztonsági előírások... 6 Használatba vétel előtt csatlakoztassa az akkumulátort!... 7 Az akkumulátor csatlakoztatása:... 7 Telepítés és használat... 7 Tipikus alkalmazások... 8 Kezelőszervek és csatlakozók... 9 Akkumulátorcsere Állapotjelzők LED-ek és figyelmeztető jelzések: Műszaki adatok Hibakeresés Szerviz és ügyfélszolgálat

4 1. Bevezetés A Powerware 3105 szünetmentes áramforrás (UPS) kiszűri a hálózat felől érkező feszültségingadozásokat, és a csatlakoztatott elektronikus eszközök számára védelmet nyújt a hálózati hibák, feszültségkimaradások és feszültségingadozások ellen. 1.1 Szolgáltatások: Nyolc kimenet, melyből - négy túlfeszültség védelemmel ellátott és akkumulátorral védett - négy csak túlfeszültség védelemmel ellátott Zavarvédett adat- (internet fax/modem/dsl), illetve telefonvonali csatlakozók Hidegindítási lehetőség Szabadalmazott LanSafe tápfelügyeleti szoftver Felhasználó által cserélhető akkumulátor USB kommunikációs port Kis méret - asztalra vagy asztal alá is tehető-, de akár falra is szerelhető 1.2 Átvételi ellenőrzés A Powerware 3105 UPS átvétele után távolítsa el a csomagolást és ellenőrizze, nincs-e sérülés a készüléken. Ha sérülést észlel, értesítse a szállítmányozó céget és az eladót. Őrizze meg a kartondobozt és a műanyaghab bélést arra az esetre, ha a készüléket javítás céljából vissza kell szállítani a gyárba. 1.3 CE nyilatkozat A CE jelöléssel ellátott egységek eleget tesznek a következő harmonizált szabványoknak EU direktíváknak és magyar jogszabályoknak: MSZ EN és MSZ EN /23/EEC, meghatározott feszültséghatárok között használható berendezésekre vonatkozó direktíva, 93/68/EEC,a 73/23/EEC javítása, 89/336/EEC, az elektromágneses kompatibilitásra (EMC) vonatkozó direktíva, 92/31/EEC, az EMC-re vonatkozó 89/336/EEC javítása. 31/1999.(VI.11.) GM-KHVM együttes rendelet az elektromágneses összeférhetőségről (89/336/EEC, 92/31/EEC (EMC) 4

5 79/1997.(XII.31.) IKIM rendelet az egyes villamossági termékek biztonsági követelményeiről és az azoknak való megfelelőség értékeléséről Igény esetén a CE jelöléssel ellátott termékekhez rendelkezésre áll az EC Megfelelőségi Nyilatkozat (EC Declaration of Conformity). Másolat kérhető a következő helyről: BPS Kft Budapest, Angol u. 32. Tel.: Fax:

6 2. Biztonsági előírások Figyelmeztetés Az akkumulátorcsere kivételével bármilyen javítást csak szakember végezhet. Ennek figyelmen kívül hagyása áramütéshez vezethet. A készülék belsejében az akkumulátorok jelenléte miatt akkor is veszélyes feszültség uralkodhat, ha a csatlakozót kihúzták a konnektorból. 1. Helyezze el a Powerware 3105 UPS-t a helyiség olyan részén, amely nem túl poros, és megfelelő a szellőzése. Vegye figyelembe, hogy az UPS-t nem érheti nedvesség, eső, túlzott hőhatás vagy közvetlen napsugárzás. 2. NEM javasolt a Powerware 3105 UPS alkalmazása életfenntartó berendezésekhez olyan esetben, amikor az UPS meghibásodása nagy valószínűséggel hibát okozhat a berendezésben, illetve jelentősen csökkenti annak megbízhatóságát vagy hatékonyságát. 3. Akkumulátorcsere előtt kapcsolja ki az UPS-t, és húzza ki a hálózati kábel dugóját a konnektorból. 4. Az akkumulátorcsere során ugyanolyan típusú és ugyanannyi darab akkumulátort használjon. 5. NE dobja tűzbe az akkumulátorokat, mert felrobbanhatnak. 6. NE nyissa fel, ne törje össze az akkumulátorokat, mert a kifolyó elektrolit mérgező, és sérülést okozhat a bőrön, szemen. 7. A használt akkumulátorokat a helyi törvényeknek és előírásoknak megfelelően kell kezelni. 8. A baleset elkerülése érdekében szigetelt nyelű szerszámokat használjon az akkumulátorok cseréjéhez, továbbá a csere előtt vegye le a kezéről az órát, gyűrűt stb. 6

7 3. Használatba vétel előtt csatlakoztassa az akkumulátort! 3.1 Az akkumulátor csatlakoztatása: Az alábbi ábra a csatlakozás fő lépéseit szemlélteti. A részletes leírást lásd az Akkumulátorcsere c. fejezetben. Nyomja előre az akkumulátor fedelének jobb felső sarkát, és vegye le a fedelet. Vegye ki az akkumulátort, tegye le egy stabil, sima helyre, és csatlakoztassa a fekete akkumulátorkábelt az akkumulátor-csatlakozóhoz. Helyezze vissza az akkumulátort az UPS belsejébe. Helyezze vissza a fedelet. 4. Telepítés és használat Az alábbiakban leírjuk, hogyan kell csatlakoztatni és használni a Powerware 3105 UPS-t. 1. Csatlakoztassa az UPS-t egy földelt hálózati aljzatba. Figyelem: Az UPS használatba vétele előtt tanácsos legalább 8 órán át tölteni az akkumulátort, hogy induláskor teljes töltéssel rendelkezzenek. 2. Csatlakoztassa a védeni kívánt fogyasztókat (számítógép, monitor stb.) a Battery Backup & Surge Protection (akkumulátorral védett, túlfeszültség védett) feliratú kimenetekre. (Ezeken a kimeneteken túlfeszültségtől és csúcsoktól mentes, feszültségkimaradás esetén pedig akkumulátorral előállított folyamatos energia áll rendelkezésre.) Az akkumulátorral biztosított kimenetekre ne csatlakoztasson se lézernyomtatót, se zavarszűrő elosztót! 7

8 3. Csatlakoztassa a számítógép perifériáit és a többi kevésbé kritikus fogyasztót (nyomtató, szkenner, fax, hangszóró stb.) a Surge Protection (túlfeszültség védett) feliratú kimenetekre. (Ezeken a kimeneteken túlfeszültségektől, csúcsoktól mentes feszültség áll rendelkezésre, azonban áramszünet esetén nincs akkumulátoros energiapótlás.) 4. Kösse össze a számítógépet és az UPS-t a mellékelt USB kábellel. 5. Miközben a fogyasztók ki vannak kapcsolva, kapcsolja be az UPS-t. 6. Ha kigyullad az On/Off (Be/KI) LED, kapcsolja be a csatlakoztatott fogyasztókat. 7. Telepítse a számítógépre az UPS-hez mellékelt tápfelügyeleti szoftvert. 4.1 Tipikus alkalmazások Fogyasztók 8

9 5. Kezelőszervek és csatlakozók IEC modell SHUKO modell 1. Be/Ki (On/Off) nyomógomb Ezzel a kapcsolóval lehet elindítani/leállítani a fogyasztók áramellátását. Amikor bekapcsoljuk, a készülék öntesztet hajt végre, ellenőrizve az esetleges túlterhelést és az akkumulátor állapotát. Az UPS bekapcsolása Tartsa benyomva a nyomógombot legalább egy másodpercig. Ha megszólal a hangjelzés, engedje el a gombot. Az UPS kikapcsolása Tartsa benyomva a nyomógombot legalább egy másodpercig. Ha megszólal a hangjelzés, engedje el a gombot. Az UPS leáll. Önteszt Bekapcsolás után az UPS kb. 3 másodpercen át öntesztet hajt végre. 9

10 2. Bekapcsolás- és üzemmódjelző LED Azt jelzi, hogy az UPS be van kapcsolva, és táplálja a fogyasztókat. A folyamatosan világító LED azt jelenti, hogy a készülék normál, hálózati üzemmódban működik. A LED villogása azt jelenti, hogy az UPS akkumulátorról táplálja a fogyasztókat. 3. Hibajelző/figyelmeztető LED Hibára vagy különleges helyzetre figyelmeztet. A folyamatosan világító LED az akkumulátor kimerülésére figyelmeztet. A LED villogása az UPS túlterhelésére figyelmeztet. 4. Akkumulátorral védett, túlfeszültségmentes kimenetek Négy db IIEC C13 vagy 3 db SHUKO típusú csatlakozó aljzat, amelyeken túlfeszültségmentes és akkumulátorral biztosított folyamatos energia áll rendelkezésre. 5. Túlfeszültségmentes kimenetek Négy db IEC C13, vagy 3 db SHUKO típusú csatlakozó aljzat, amelyeken túlfeszültségtől és csúcsoktól mentes energia áll rendelkezésre, akkumulátoros biztosítás nélkül. 6. Zavarvédett RJ11 adat-/telefon-/fax csatlakozók A beépített RJ11-es csatlakozók zavarvédelmet biztosítanak az internet-, telefon- és fax vonal számára. A bejövő vezetéket az in feliratú csatlakozóba kell dugni, a telefonkészüléket, modemet az out feliratú aljzatba kell csatlakoztatni. 7. USB kommunikációs port A készülékkel együtt szállított LanSafe tápfelügyeleti szoftver automatikusan beállítható úgy, hogy tartós feszültségkimaradás esetén elmentse a szükséges fájlokat, és leállítsa a számítógépet. A számítógép az USB portra küldött jel által érzékelni tudja a fontos energiaellátási állapotokat: a hálózati feszültség meglétét vagy instabilitását, az akkumulátoros üzemmódot vagy az alacsony akkumulátorfeszültséget. 8. Megszakító (visszakapcsolható) Az UPS túlterhelése esetén kiugrik a megszakító gombja. Ha ez történik, válasszon le az UPS-ről néhány kevésbé fontos fogyasztót, és nyomja vissza a megszakító gombját. 10

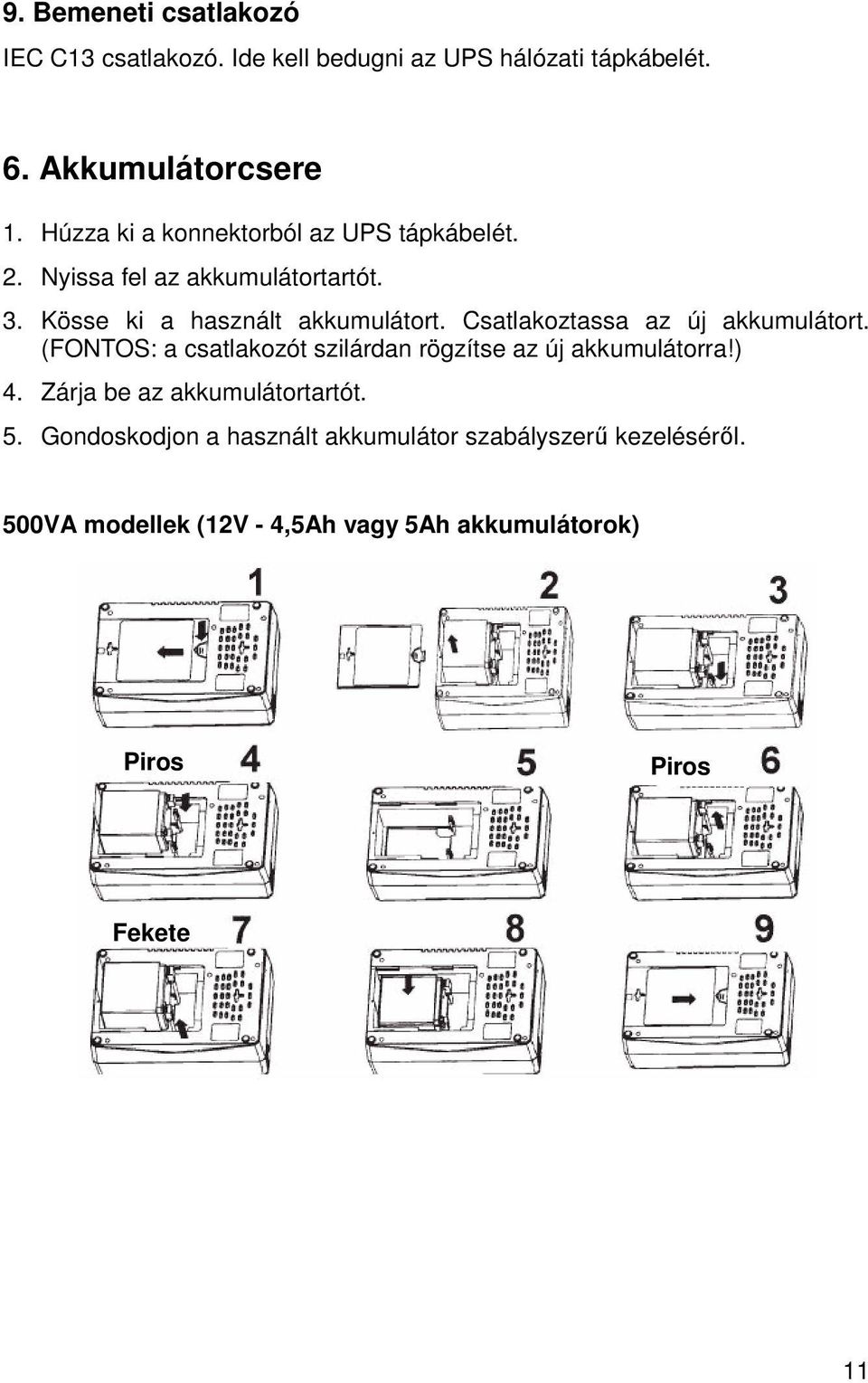

11 9. Bemeneti csatlakozó IEC C13 csatlakozó. Ide kell bedugni az UPS hálózati tápkábelét. 6. Akkumulátorcsere 1. Húzza ki a konnektorból az UPS tápkábelét. 2. Nyissa fel az akkumulátortartót. 3. Kösse ki a használt akkumulátort. Csatlakoztassa az új akkumulátort. (FONTOS: a csatlakozót szilárdan rögzítse az új akkumulátorra!) 4. Zárja be az akkumulátortartót. 5. Gondoskodjon a használt akkumulátor szabályszerű kezeléséről. 500VA modellek (12V - 4,5Ah vagy 5Ah akkumulátorok) Piros Piros Fekete 11

12 7. Állapotjelzők Az UPS fény- és hangjelzésekkel tájékoztat a mindenkori állapotról. A két LED a következő állapotokról ad információt: hálózati üzemmód akkumulátoros üzemmód UPS hiba/figyelmeztetés 7.1 LED-ek és figyelmeztető jelzések: UPS állapot Zöld LED Piros LED Hangjelzés Önteszt Villog (1) bekapcsoláskor Sípol (1) AC (hálózati üzemmód) DC (akkumulátoros üzemmód) Töltés BE KI KI Töltés KI BE KI KI Alacsony akku.- feszültség BE Villog (2) Sípol (5) Túlterhelés BE Villog (2) Sípol (4) Normál Villog (2) KI Sípol (1) Túlterhelés Villog (2) KI Sípol (1) Alacsony akku.- feszültség Villog (2) Villog (2) Sípol (3) Rövidzár/Hiba/DC túlterhelés KI BE BE AC túlterhelés/akku. hiba KI Villog (2) Sípol (5) Megjegyzések: Villog (1): világít/nem világít: 0,5s/0,5s Villog (2): világít/nem világít: 0,25s/0,25s Sípol (1): 5 másodpercenként 1 hangjelzés, szól/nem szól: 0,25s/4,75s, Sípol (3): 5 másodpercenként 2 hangjelzés, szól/nem szól: 0,25s/0,25s 4s szünettel Sípol (4): szól/nem szól = 0,5s/0,5s Sípol (5): 5 másodpercenként 3 hangjelzés, szól/nem szól: 0,25s/0,25s 3,5s szünettel 12

13 8. Műszaki adatok * Modell i Bemeneti feszültségtartomány Frekvencia Kimenetek összesen 8 darab IEC C13 összesen 6 darab SHUKO Villám-/tranziensvédelem Akku./AC üzemmód átállási idő Akkumulátor típusa Teljesítmény 500 VA / 300 W V, ±3% Vac 50 / 60 Hz, automatikus érzékelés 4 túlfeszültség és akkumulátorral védett, 4 csak túlfeszültség védett 3 túlfeszültség és akkumulátorral védett 3 csak túlfeszültség védett 476 J tipikusan 6 ms Karbantartást nem igénylő, zárt, szivárgásmentes ólomakkumulátor Akkumulátor adatok Tipikus áthidalási idő Internet/telefon/fax védelem Rövidzárvédelem Kommunikációs port 500 VA: 12 V 5 Ah Legalább 3 perc teljes névleges terhelésnél RJ11 Megszakító USB Működési hőmérséklet C Működési relatív páratartalom Tárolási hőmérséklet C Nettó tömeg % nem kondenzálódó 6 kg Méretek (szél. x mély. x mag.) 280 x 178 x 115 * A termék továbbfejlesztése érdekében a műszaki adatok értesítés nélküli megváltoztatásának jogát fenntartjuk. 13

14 9. Hibakeresés Hibajelenség Lehetséges ok Teendő Nem lehet bekapcsolni az UPS-t Az UPS-ből folyamatos sípolás hallatszik, és világít az Overload (túlterhelés) jelző. Az UPS nem nyújtja az elvárt áthidalási időt. Megszűnik az UPS-hez csatlakoztatott fogyasztó áramellátása. Nincs bekötve az akkumulátor és nincs feszültség a hálózati csatlakozó aljzatban. Kioldott a bemeneti megszakító. Túlterhelődtek a túlfeszültség mentes és akkumulátorral védett kimenetek. Nincs teljesen feltöltve az akkumulátor. Elhasználódott az akkumulátor. Túlterhelődött az UPS. Elfogyott az UPS energia-tartaléka. A fogyasztó a csak ingadozásmentes kimenetre van csatlakoztatva Az UPS javításra szorul. Csatlakoztassa az akkumulátort és gondoskodjon a hálózati bemenő feszültségről. Válasszon le néhány fogyasztót az UPS kimenetéről. Ezután kapcsolja vissza a megszakítót a gomb benyomásával. Kapcsolja ki az UPS-t, és válasszon le néhány fogyasztót az UPS kimenetéről. Az összes fogyasztót válassza le az UPS-ről, és töltse legalább 8 órán át az akkumulátort. A szükségtelen fogyasztás elkerülése érdekében töltés közben kapcsolja ki az UPS-t. Hívja a szervizt, vagy rendeljen új akkumulátort, és cserélje ki. Csökkentse az UPS terhelését. Egyenként válassza le a fogyasztókat mindaddig, amíg fennáll a probléma. Ha egy hosszabb feszültségkimaradás miatt kimerült az akkumulátor, az UPS leáll. Az akkumulátoros üzem ismételt igénybe vételéhez először fel kell tölteni az akkumulátort Ha a fogyasztót hálózati feszültségkimaradás esetén is táplálni kell, akkor az ingadozásmentes és akkumulátorral védett kimenetre kell csatlakoztatni. Hívja a szervizt. 14

15 10. Szerviz és ügyfélszolgálat Ha kérdése, problémája van az UPS készülékkel kapcsolatban, hívja a helyi szervizképviseletet. BPS Business Power Systems Hungary Kft Budapest, Angol u. 32. Tel: (06-1) Fax: (06-1) Mielőtt felhívná az ügyfélszolgálatot, készítse elő a következő adatokat: a modell száma és a gyártási szám, a hiba vagy probléma tünetei, a vevő elérhetőségi adatai További információ: 15
