1 LPG/CNG TERMÉK- KATALÓGUS TÖKÉLETES AUTÓGÁZ- RENDSZEREK

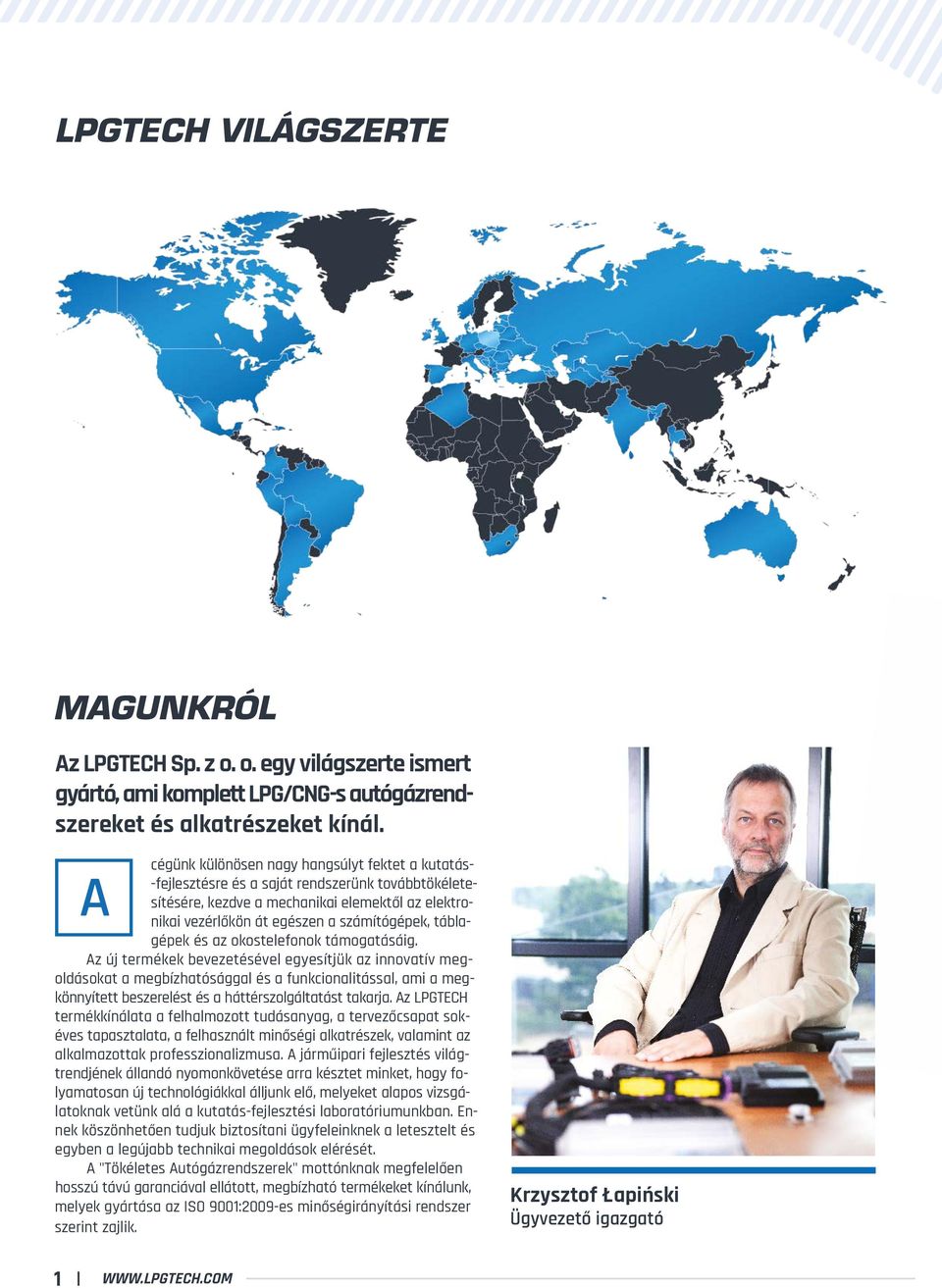

2 LPGTECH VILÁGSZERTE MAGUNKRÓL Az LPGTECH Sp. z o. o. egy világszerte ismert gyártó, ami komplett LPG/CNG-s autógázrendszereket és alkatrészeket kínál. cégünk különösen nagy hangsúlyt fektet a kutatás- A -fejlesztésre és a saját rendszerünk továbbtökéletesítésére, kezdve a mechanikai elemektől az elektronikai vezérlőkön át egészen a számítógépek, táblagépek és az okostelefonok támogatásáig. Az új termékek bevezetésével egyesítjük az innovatív megoldásokat a megbízhatósággal és a funkcionalitással, ami a megkönnyített beszerelést és a háttérszolgáltatást takarja. Az LPGTECH termékkínálata a felhalmozott tudásanyag, a tervezőcsapat sokéves tapasztalata, a felhasznált minőségi alkatrészek, valamint az alkalmazottak professzionalizmusa. A járműipari fejlesztés világtrendjének állandó nyomonkövetése arra késztet minket, hogy folyamatosan új technológiákkal álljunk elő, melyeket alapos vizsgálatoknak vetünk alá a kutatás-fejlesztési laboratóriumunkban. Ennek köszönhetően tudjuk biztosítani ügyfeleinknek a letesztelt és egyben a legújabb technikai megoldások elérését. A "Tökéletes Autógázrendszerek" mottónknak megfelelően hosszú távú garanciával ellátott, megbízható termékeket kínálunk, melyek gyártása az ISO 9001:2009-es minőségirányítási rendszer szerint zajlik. Krzysztof Łapiński Ügyvezető igazgató 1

3 LPGTECH KUTATÁS- FEJLESZTÉSI LABORATÓRIUMA LPGTECH kutatás-fejlesztési laboratóriumban új, Az technológiailag fejlettebb termékeket tesztelünk, melyek az innováció tekintetében kiemelkedőnek számítanak a hazai és a nemzetközi piacon is. A magasan képzett és tapasztalt mérnöki személyzet, valamint a kiterjedt kutatási háttér a garancia, hogy még a legigényesebb ügyfelek elvárásai is teljesülnek. Az európai szinten egyedülálló, hitelesített, a kipufogógázt nagyon érzékenyen és szelektíven, illetve a valós idejű motorműködést részletesen elemző teljesítménymérő pad a benzin-dízel motoros személy- és tehergépjárművek üzemanyag-ellátási rendszereinek gyakorlatilag korlátlan kutatási lehetőségét adja számunkra. A kutatás-fejlesztési laboratórium lényeges támasz az új autógázrendszereken beleértve a cseppfolyós állapotú gázbefecskendezést is dolgozó tervezőknek. BIZTONSÁGOS VÁSÁRLÁS Nagy figyelmet fordítunk a termékeink szállítás közbeni védelmére. Mindegyik szett tömör, a tartóssági tesztek alatti próbaterheléseknek ellenálló csomagolást kap, mely a maga nemében stílusos. TÖKÉLETES AUTÓGÁZRENDSZEREK 2

4 ECONOMY LINE TECH ONE LPG/CNG-s befecskendezési vezérlő Gázbefecskendezési ellátás 4 hengerig Új, kompakt kiszerelés Gyors, egyszerű beszerelés 3 vezetékszálas digitális kapcsoló Félvezetős benzininjektoros emulátorok TECH és Standard-algoritmus szerinti finomhangolás Innovatív TECH-vezérlőalgoritmus ACTA önkalibrációs és AATA öntanulós rendszerrel 3D-s befecskendezésiidő-térkép Oszlop- és vonaldiagram az eltérő befecskendezési időkhöz Gázhőmérséklet-, reduktorhőmérséklet-, gáznyomás- és fordulatszám-korrekció Öndiagnosztika, hibák és szerelési tévesztések észlelése Teljes körű rövidzárlat és túlterhelés elleni védelem Kompozit ház 24 tűs aljzat A TECH ONE a legnépszerűbb négyhengeres motorokhoz ajánlott. A kicsi, kompakt háznak, valamint a 24 tűs aljzatnak köszönhetően a szerelés sokkal könnyebb és gyorsabb. A digitális kapcsoló használata lehetővé tette a kommunikációs kábelek számának csökkentését, ami megkönnyíti a köteg átfűzését a tűzfalon az utastérbe. A félvezetős benzininjektoros emulátor az üzemanyagok közti pontos és megbízható átváltást biztosítja, valamint képes további plusz benzinbefecskendezésre gázüzemen vagy a váltakozó üzemanyag-befecskendezésre a szívószelepek védelme céljából. A megfelelő motorműködést az évek során letesztelt, az LPGTECH tervezői által kidolgozott algoritmusok figyelik, amik biztosítják az autók kalibrálhatóságát bármilyen motorműködési tartományban. A további nyomás-, hőmérséklet- és fordulatszám-korrekciók lehetőséget kínálnak a még pontosabb szabályozáshoz. A TECH ONE egyesíti magában a modernitást, innovativitást és a letesztelt megoldásokat. Ideális ajánlat a gázbeszerelési költségek csökkentéséhez a négyhengeres motoroknál, melyek nem igénylik az OBD-protokollal támogatott gázbefecskendezési vezérlő használatát. 3

5 MEDIUM LINE TECH-224 LPG/CNG-s befecskendezési vezérlő Gázbefecskendezési ellátás 4 hengerig TECH és Standard-vezérlőalgoritmus Együttműködés a külső TECH-OBD scannerrel Valvetronic/Multiair és Wankel-motorok támogatása Öndiagnosztika, hibák és szerelési tévesztések észlelése Teljes körű rövidzárlat és túlterhelés elleni védelem Kompozit ház 48 tűs aljzat TECH-320-AS SZÉRIA TECH-324, TECH-326, TECH-328 LPG/CNG-s befecskendezési vezérlő Gázbefecskendezési ellátás 4/6/8 hengerig TECH és Standard-vezérlőalgoritmus Együttműködés a külső TECH-OBD scannerrel Valvetronic/Multiair és Wankel-motorok támogatása Teljes körű rövidzárlat és túlterhelés elleni védelem MultiTECH támogatása 16 hengerig Alumíniumház 56 tűs aljzat TÖKÉLETES AUTÓGÁZRENDSZEREK 4

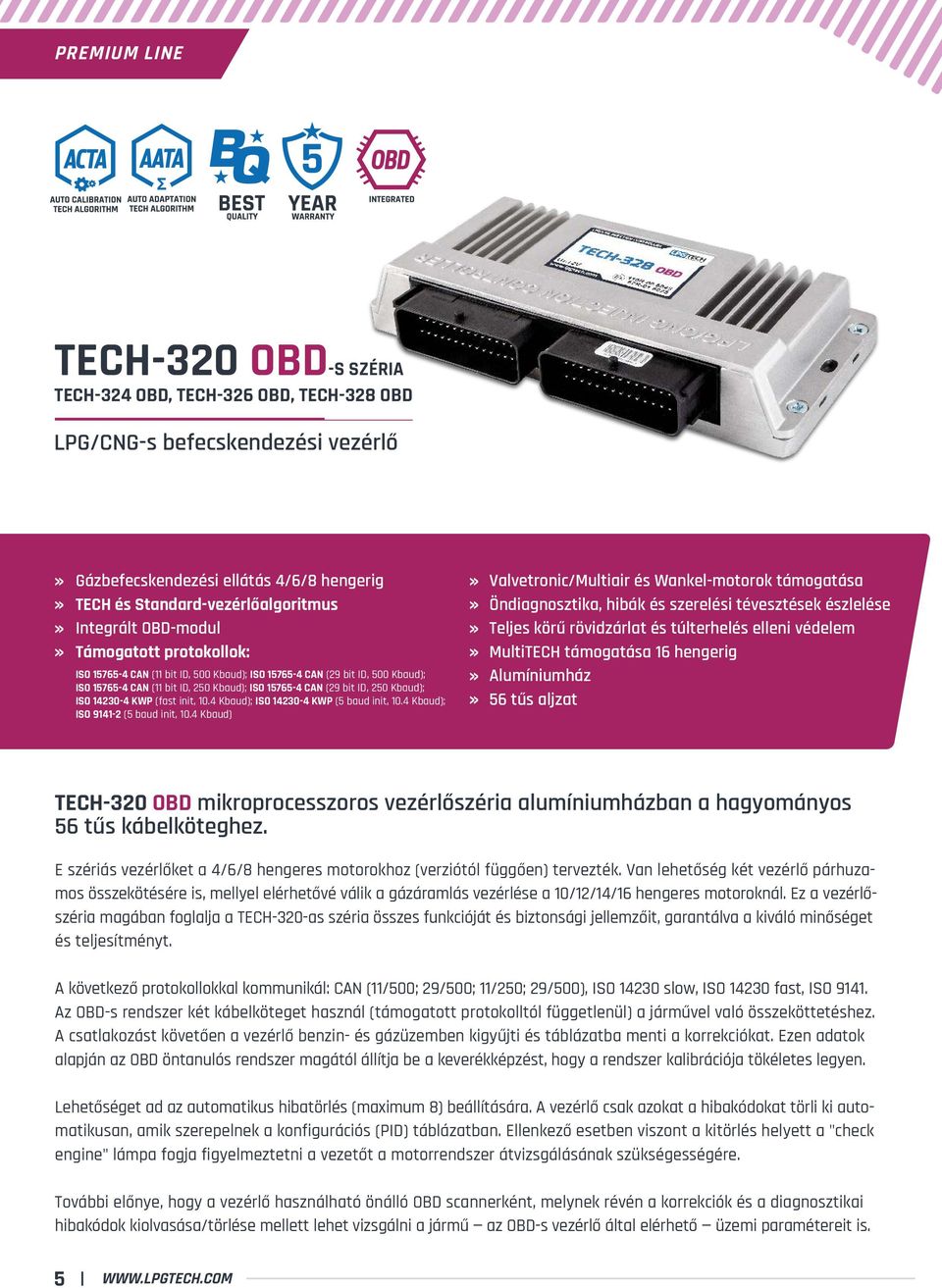

6 PREMIUM LINE TECH-320 OBD-S SZÉRIA TECH-324 OBD, TECH-326 OBD, TECH-328 OBD LPG/CNG-s befecskendezési vezérlő Gázbefecskendezési ellátás 4/6/8 hengerig TECH és Standard-vezérlőalgoritmus Integrált OBD-modul Támogatott protokollok: ISO CAN (11 bit ID, 500 Kbaud); ISO CAN (29 bit ID, 500 Kbaud); ISO CAN (11 bit ID, 250 Kbaud); ISO CAN (29 bit ID, 250 Kbaud); ISO KWP (fast init, 10.4 Kbaud); ISO KWP (5 baud init, 10.4 Kbaud); ISO (5 baud init, 10.4 Kbaud) Valvetronic/Multiair és Wankel-motorok támogatása Öndiagnosztika, hibák és szerelési tévesztések észlelése Teljes körű rövidzárlat és túlterhelés elleni védelem MultiTECH támogatása 16 hengerig Alumíniumház 56 tűs aljzat TECH-320 OBD mikroprocesszoros vezérlőszéria alumíniumházban a hagyományos 56 tűs kábelköteghez. E szériás vezérlőket a 4/6/8 hengeres motorokhoz (verziótól függően) tervezték. Van lehetőség két vezérlő párhuzamos összekötésére is, mellyel elérhetővé válik a gázáramlás vezérlése a 10/12/14/16 hengeres motoroknál. Ez a vezérlőszéria magában foglalja a TECH-320-as széria összes funkcióját és biztonsági jellemzőit, garantálva a kiváló minőséget és teljesítményt. A következő protokollokkal kommunikál: CAN (11/500; 29/500; 11/250; 29/500), ISO slow, ISO fast, ISO Az OBD-s rendszer két kábelköteget használ (támogatott protokolltól függetlenül) a járművel való összeköttetéshez. A csatlakozást követően a vezérlő benzin- és gázüzemben kigyűjti és táblázatba menti a korrekciókat. Ezen adatok alapján az OBD öntanulós rendszer magától állítja be a keverékképzést, hogy a rendszer kalibrációja tökéletes legyen. Lehetőséget ad az automatikus hibatörlés (maximum 8) beállítására. A vezérlő csak azokat a hibakódokat törli ki automatikusan, amik szerepelnek a konfigurációs (PID) táblázatban. Ellenkező esetben viszont a kitörlés helyett a "check engine" lámpa fogja figyelmeztetni a vezetőt a motorrendszer átvizsgálásának szükségességére. További előnye, hogy a vezérlő használható önálló OBD scannerként, melynek révén a korrekciók és a diagnosztikai hibakódok kiolvasása/törlése mellett lehet vizsgálni a jármű az OBD-s vezérlő által elérhető üzemi paramétereit is. 5

7 TECH-OBD SCANNER OBD kommunikációs és diagnosztikai modul Közvetlen együttműködés a TECH-vezérlőkkel Működési lehetőség önálló OBD-kiolvasóként Kijelölt motorparaméterek folyamatos figyelése Teljes körű diagnosztika és a hibák kitörlése Csatlakozás OBD-aljzaton vagy közvetlenül annak vezetékszálain keresztül Kompozit ház Támogatott protokollok: - ISO CAN (11 bit ID, 500 Kbaud); ISO CAN (29 bit ID, 500 Kbaud); - ISO CAN (11 bit ID, 250 Kbaud); ISO CAN (29 bit ID, 250 Kbaud); - ISO KWP (fast init, 10.4 Kbaud); ISO KWP (5 baud init, 10.4 Kbaud); - ISO (5 baud init, 10.4 Kbaud); - SAE J1850 VPW (10.4 Kbaud); SAE J1850 PWM (41.6 Kbaud) Kábelköteg a csomagban Szervizkábel az önálló OBD-kiolvasókénti csatlakoztatáshoz (opcionális kiegészítő) Hibatörlés A TECH-224-es vezérlővel, valamint a TECH-320-as vezérlőszériával összekötött TECH-OBD scanner lehetőséget ad az automatikus hibatörlés (maximum 8) beállítására. Csak azokat a hibakódokat törli ki automatikusan, amik szerepelnek a konfigurációs (PID) táblázatban. Ellenkező esetben viszont a kitörlés helyett a "check engine" lámpa fogja figyelmeztetni a vezetőt a motorrendszer átvizsgálásának szükségességére. Öntanulás Az öntanulás bekapcsolásakor az OBD-s rendszer automatikusan módosítja a keverékképzést, hogy a térképek közti eltérések nullák vagy ahhoz közeliek legyenek, ami az ideálisan kalibrált autógázrendszert jelenti. Önálló OBD-kiolvasó A TECH-OBD scanner egyedülálló tulajdonsága, hogy használható önálló OBD-kiolvasóként, melynek révén a korrekciók és a diagnosztikai hibakódok kiolvasása/törlése mellett lehet vizsgálni a jármű az OBD-s vezérlő által elérhető üzemi paramétereit is. TÖKÉLETES AUTÓGÁZRENDSZEREK 6

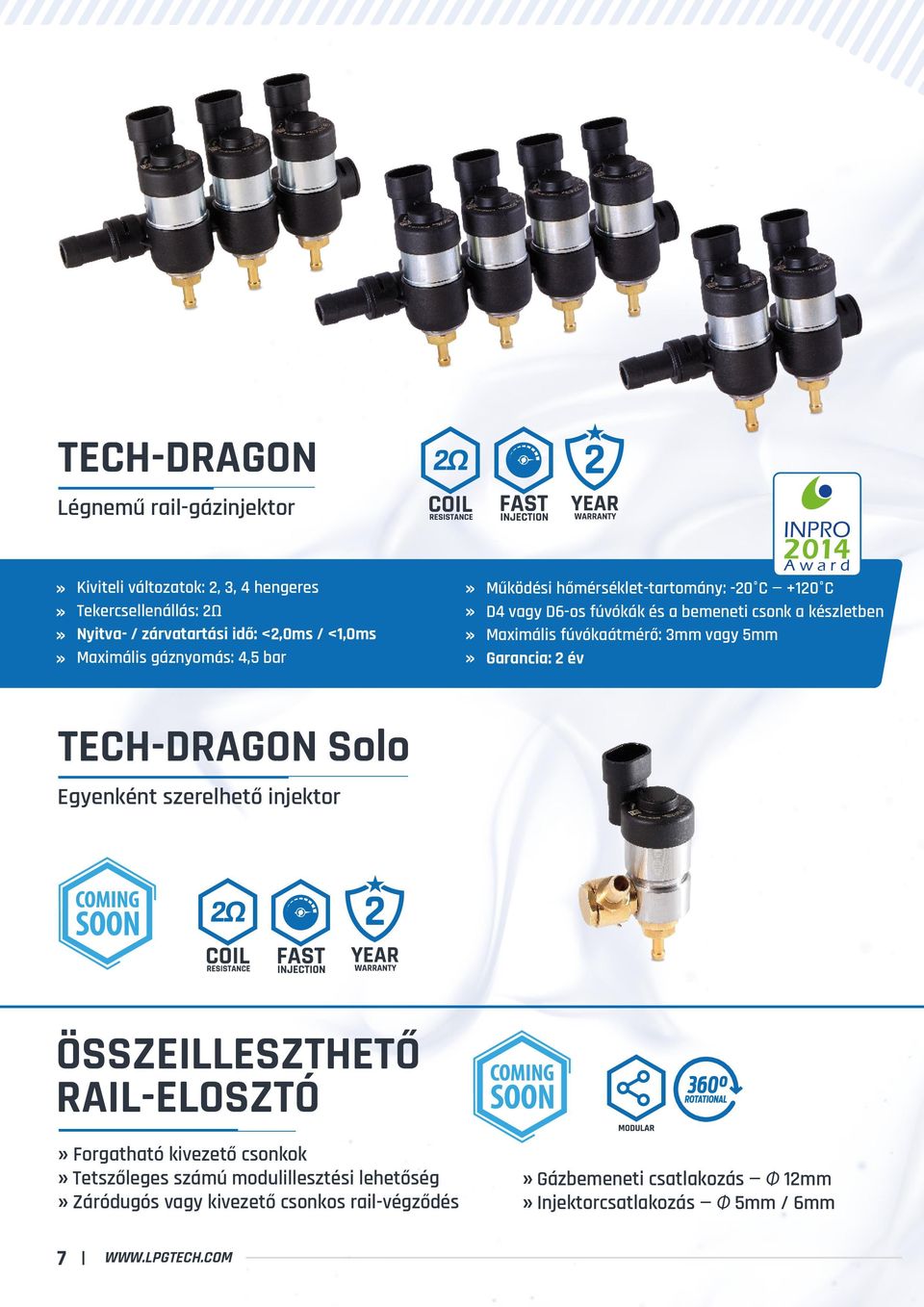

8 TECH-DRAGON Légnemű rail-gázinjektor Kiviteli változatok: 2, 3, 4 hengeres Tekercsellenállás: 2Ω Nyitva- / zárvatartási idő: <2,0ms / <1,0ms Maximális gáznyomás: 4,5 bar Működési hőmérséklet-tartomány: -20 C +120 C D4 vagy D6-os fúvókák és a bemeneti csonk a készletben Maximális fúvókaátmérő: 3mm vagy 5mm Garancia: 2 év TECH-DRAGON Solo Egyenként szerelhető injektor ÖSSZEILLESZTHETŐ RAIL-ELOSZTÓ Forgatható kivezető csonkok Tetszőleges számú modulillesztési lehetőség Záródugós vagy kivezető csonkos rail-végződés Gázbemeneti csatlakozás Φ 12mm Injektorcsatlakozás Φ 5mm / 6mm 7

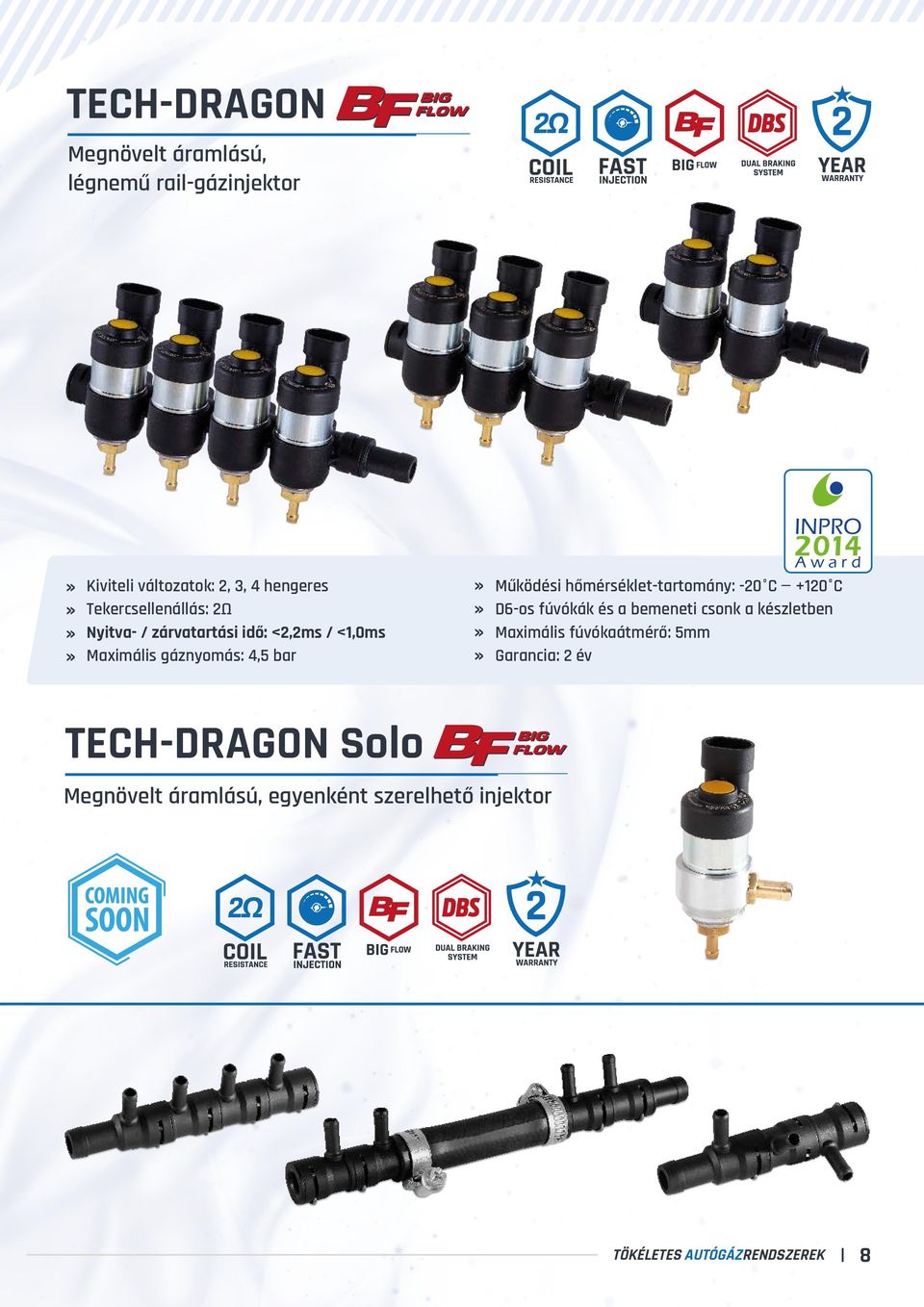

9 TECH-DRAGON Megnövelt áramlású, légnemű rail-gázinjektor Kiviteli változatok: 2, 3, 4 hengeres Tekercsellenállás: 2Ω Nyitva- / zárvatartási idő: <2,2ms / <1,0ms Maximális gáznyomás: 4,5 bar Működési hőmérséklet-tartomány: -20 C +120 C D6-os fúvókák és a bemeneti csonk a készletben Maximális fúvókaátmérő: 5mm Garancia: 2 év TECH-DRAGON Solo Megnövelt áramlású, egyenként szerelhető injektor TÖKÉLETES AUTÓGÁZRENDSZEREK 8

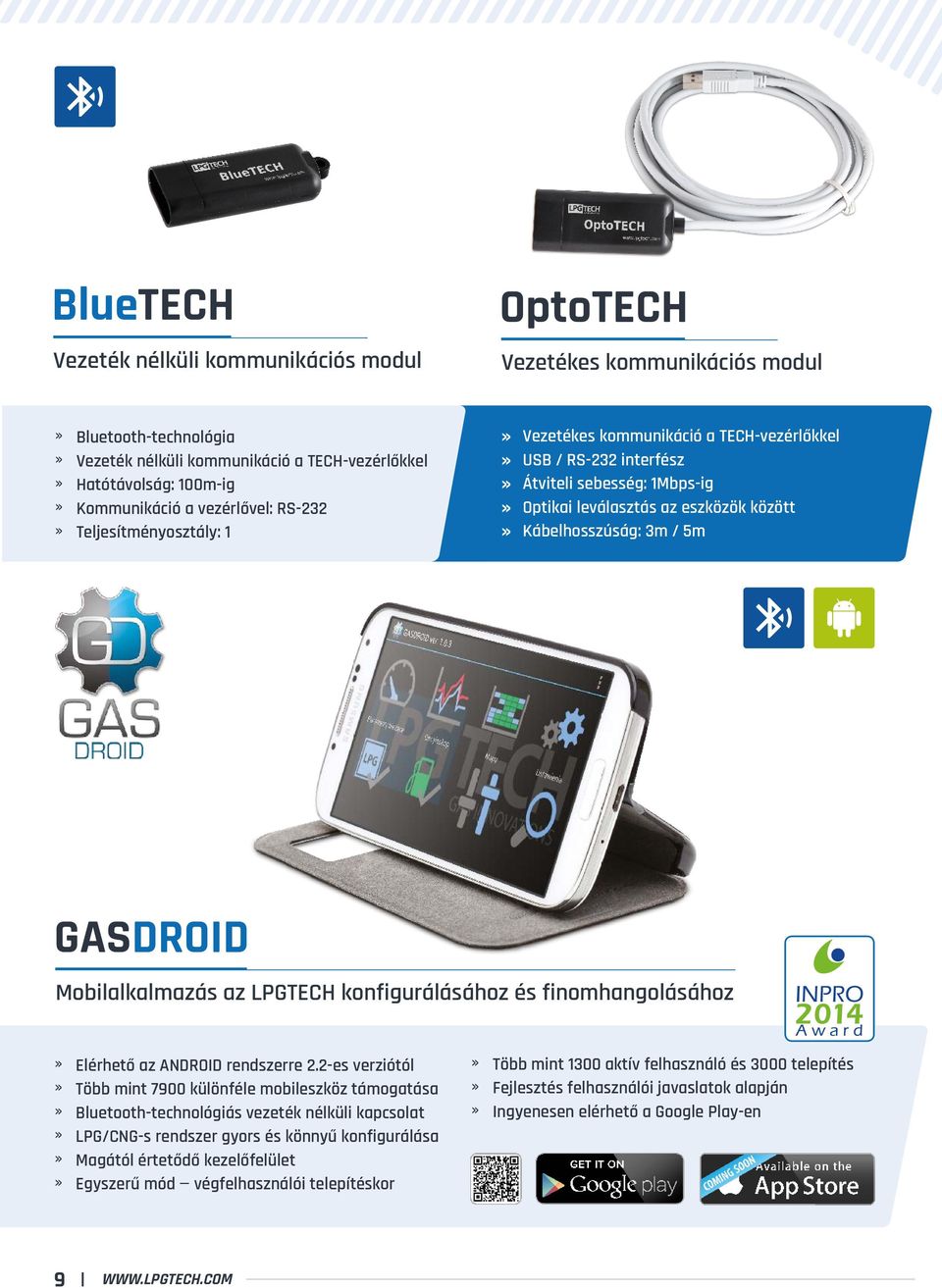

10 BlueTECH Vezeték nélküli kommunikációs modul OptoTECH Vezetékes kommunikációs modul Bluetooth-technológia Vezeték nélküli kommunikáció a TECH-vezérlőkkel Hatótávolság: 100m-ig Kommunikáció a vezérlővel: RS-232 Teljesítményosztály: 1 Vezetékes kommunikáció a TECH-vezérlőkkel USB / RS-232 interfész Átviteli sebesség: 1Mbps-ig Optikai leválasztás az eszközök között Kábelhosszúság: 3m / 5m GASDROID Mobilalkalmazás az LPGTECH konfigurálásához és finomhangolásához Elérhető az ANDROID rendszerre 2.2-es verziótól Több mint 7900 különféle mobileszköz támogatása Bluetooth-technológiás vezeték nélküli kapcsolat LPG/CNG-s rendszer gyors és könnyű konfigurálása Magától értetődő kezelőfelület Egyszerű mód végfelhasználói telepítéskor Több mint 1300 aktív felhasználó és 3000 telepítés Fejlesztés felhasználói javaslatok alapján Ingyenesen elérhető a Google Play-en 9

11 MultiTECH Két TECH-szériás vezérlőt összekötő modul TECHLevel Gázszintjelző Két TECH-xx6 és TECH-xx8-szériás vezérlőt összekötő modul Gázbefecskendezési ellátás 16 hengerig Működés MASTER/SLAVE rendszerben Nincs mozgó alkatrész Mérési technológia Hall-effektus 12V-os tápellátás Kábelköteg a készletben TECHTronic 2.0 Légtömegmérőjel-átalakító modul Új verziójú TechTronic emulátor Be- és kimeneti karakterisztikák teljes konfigurálhatósága PC-vel Légtömegmérőjel-átalakítás a Valvetronic-rendszerekhez Jel-átalakítási lehetőség bármilyen típusú légtömegmérő digitális kimeneti FM vagy PWM jeléből Digitális analóg jelátalakító Kábelköteg a készletben TÖKÉLETES AUTÓGÁZRENDSZEREK 10

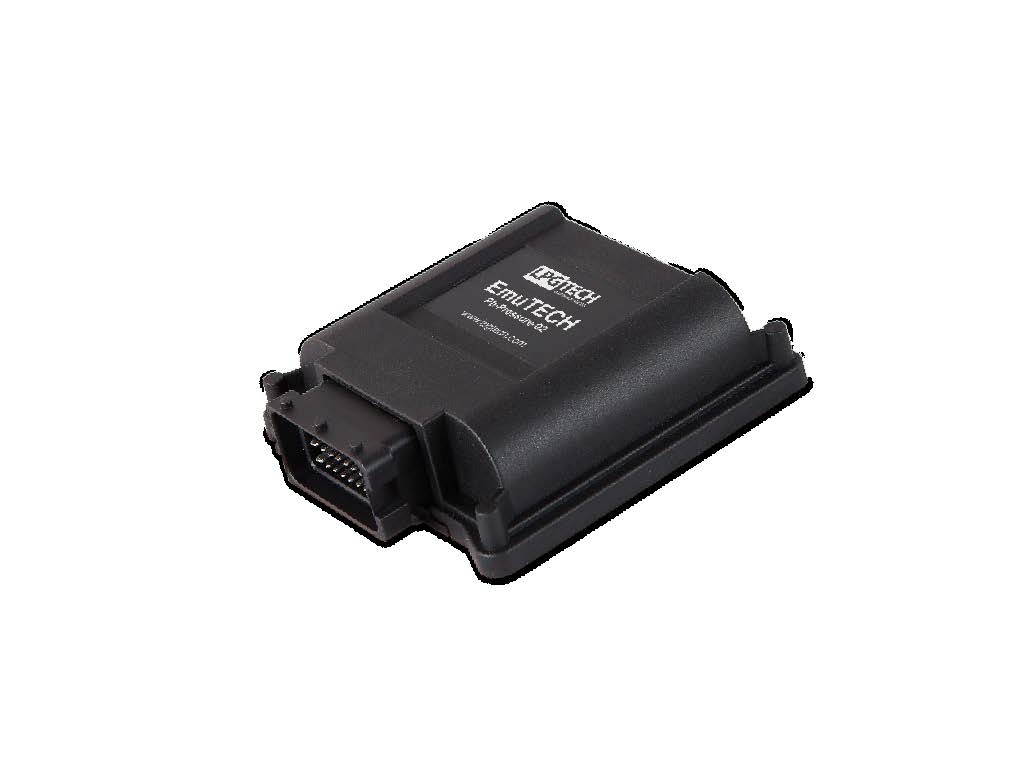

12 EmuTECH Pb-Level-02 Benzinszintjelző-emulátor Új verziójú EmuTECH Pb-Level emulátor Alkalmazható azon autóknál, amelyekben a benzinszintet a jármű ECU-ja számítja ki Kompatibilis az összes autómodellel Benzinszintjelző pontos visszaállítása minden motorindításkor EmuTECH Pb-Pressure-02 Benzinnyomás-emulátor Piacon az első, bármilyen típusú autónál megfelelően működő benzinnyomás-emulátor (gyenge- és erősáramú PWM támogatása) Kompatibilis az állandó és a változó benzinnyomású rendszerekkel Benzinnyomás-érzékelő emulálása a benzines ECU felé, annak helyes működéséhez Benzinpumpa vezérlése a megfelelő, kívánt szintű benzinnyomás fenntartásához Teljes konfigurálhatóság PC-vel 11

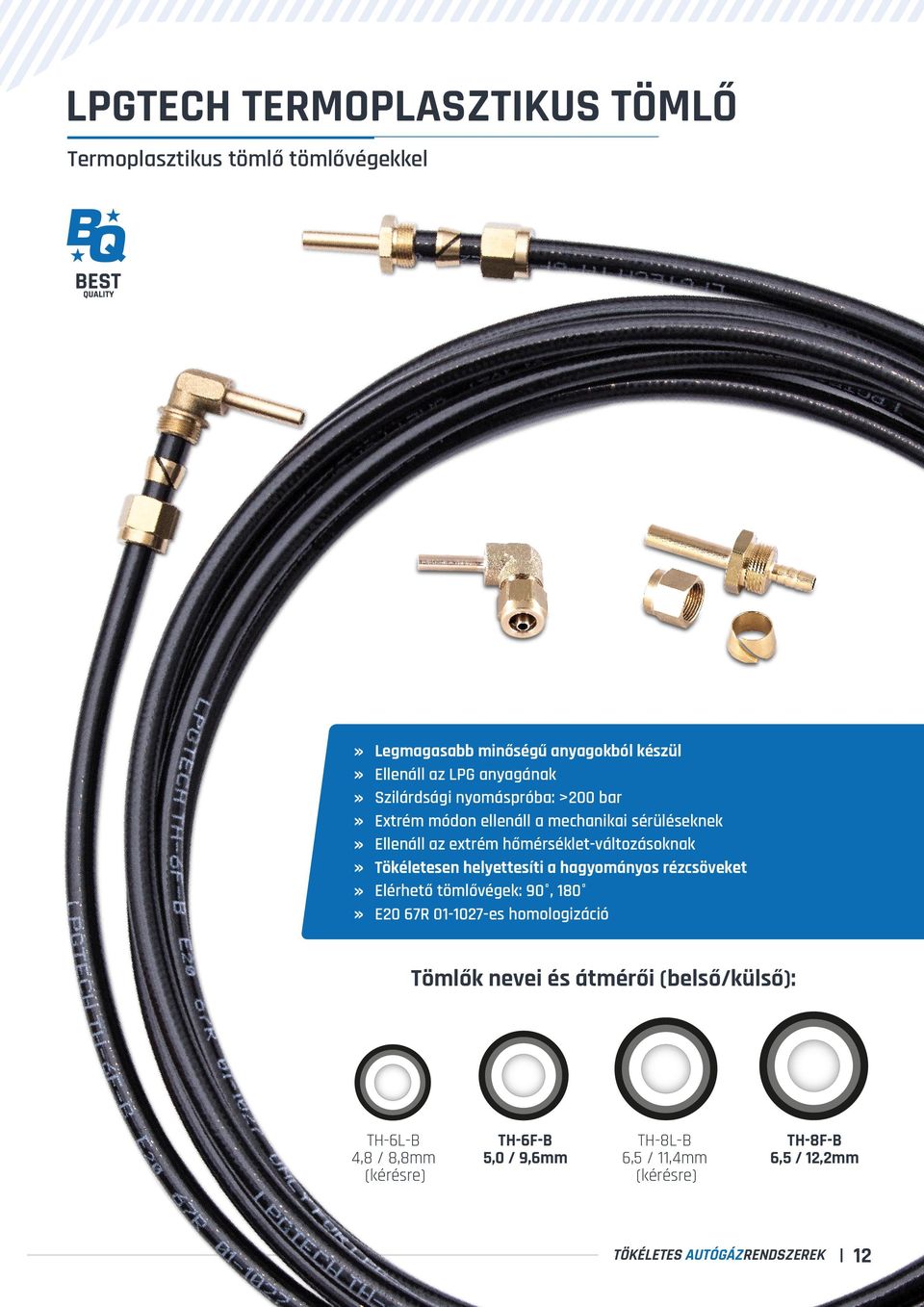

13 LPGTECH TERMOPLASZTIKUS TÖMLŐ Termoplasztikus tömlő tömlővégekkel Legmagasabb minőségű anyagokból készül Ellenáll az LPG anyagának Szilárdsági nyomáspróba: >200 bar Extrém módon ellenáll a mechanikai sérüléseknek Ellenáll az extrém hőmérséklet-változásoknak Tökéletesen helyettesíti a hagyományos rézcsöveket Elérhető tömlővégek: 90, 180 E20 67R es homologizáció Tömlők nevei és átmérői (belső/külső): TH-6L-B 4,8 / 8,8mm (kérésre) TH-6F-B 5,0 / 9,6mm TH-8L-B 6,5 / 11,4mm (kérésre) TH-8F-B 6,5 / 12,2mm TÖKÉLETES AUTÓGÁZRENDSZEREK 12

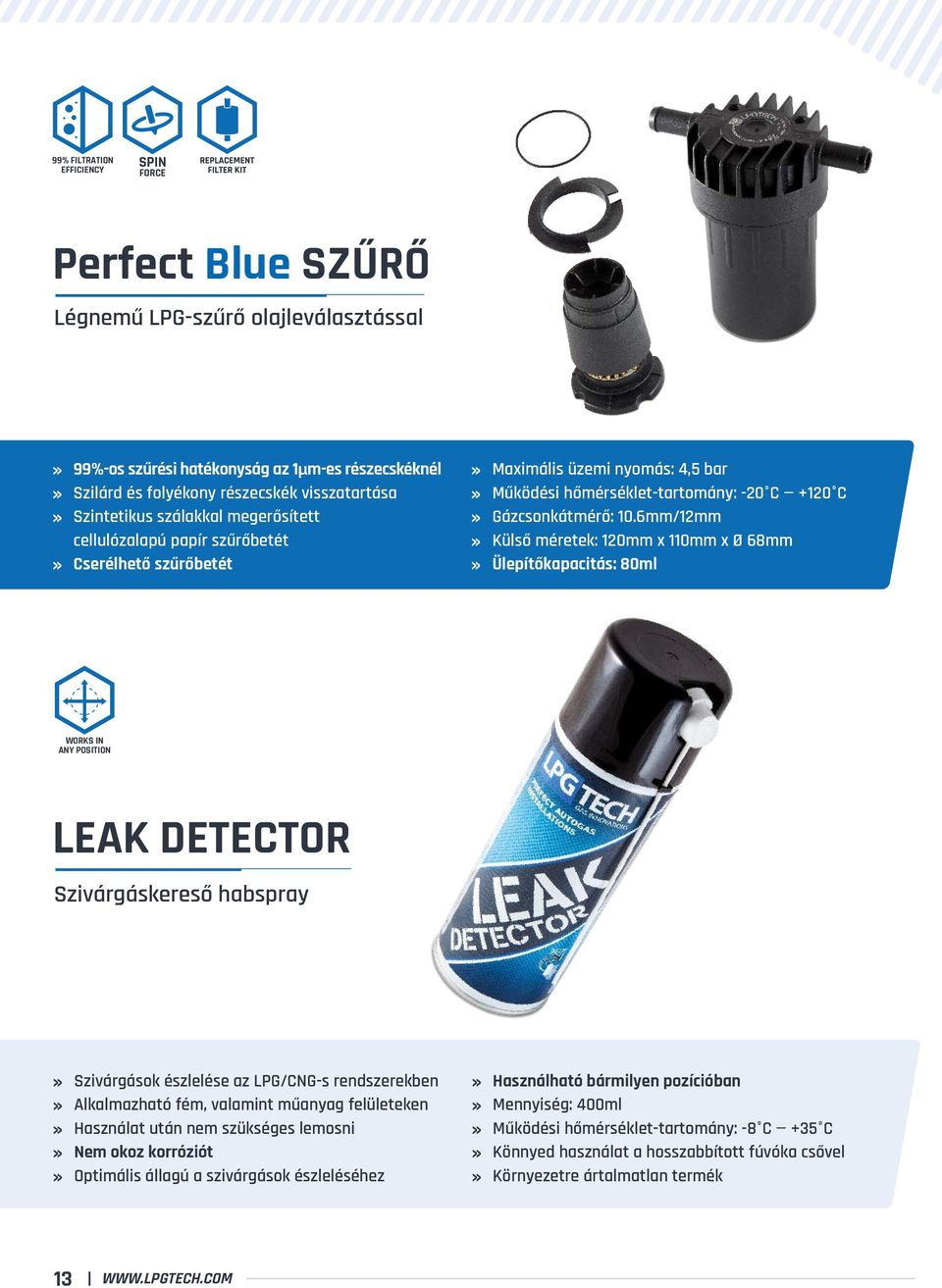

14 99% FILTRATION EFFICIENCY SPIN FORCE Perfect Blue SZŰRŐ Légnemű LPG-szűrő olajleválasztással 99%-os szűrési hatékonyság az 1μm-es részecskéknél Szilárd és folyékony részecskék visszatartása Szintetikus szálakkal megerősített cellulózalapú papír szűrőbetét Cserélhető szűrőbetét Maximális üzemi nyomás: 4,5 bar Működési hőmérséklet-tartomány: -20 C +120 C Gázcsonkátmérő: 10.6mm/12mm Külső méretek: 120mm x 110mm x Ø 68mm Ülepítőkapacitás: 80ml WORKS IN ANY POSITION LEAK DETECTOR Szivárgáskereső habspray Szivárgások észlelése az LPG/CNG-s rendszerekben Alkalmazható fém, valamint műanyag felületeken Használat után nem szükséges lemosni Nem okoz korróziót Optimális állagú a szivárgások észleléséhez Használható bármilyen pozícióban Mennyiség: 400ml Működési hőmérséklet-tartomány: -8 C +35 C Könnyed használat a hosszabbított fúvóka csővel Környezetre ártalmatlan termék 13

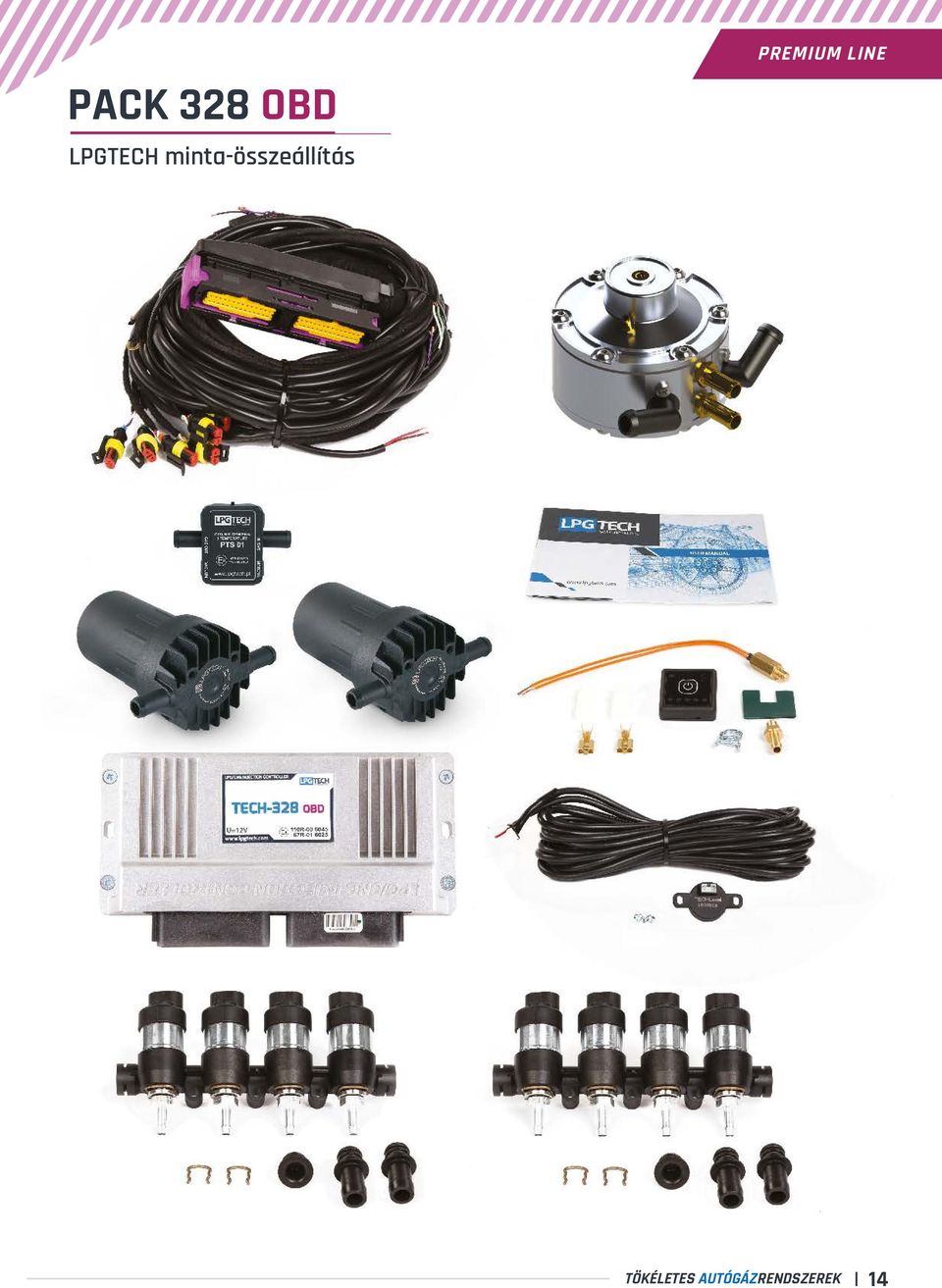

15 PACK 328 OBD LPGTECH minta-összeállítás PREMIUM LINE TÖKÉLETES AUTÓGÁZRENDSZEREK 14

16 LPGTECH Sp. z o.o. ul. Dojnowska Białystok Lengyelország export@lpgtech.pl tel
