FÉMIPARI FORGÁCSOLÓ MŰHELY CNC ÉS HAGYOMÁNYOS FORGÁCSOLÓ GÉPEK, BERENDEZÉSEK, KÉZISZERSZÁMOK ÉS MÉRŐESZKÖZÖK LISTÁJA

Átírás

1 TÁMOP / TIOP / Nyilvántartásba vételi szám: Felnőttképzési nyilvántartási szám: RT04-004/2008 Intézmény-akkreditációs lajstromszám: AL-2040 KECSKEMÉTI TISZK NONPROFIT KÖZHASZNÚ KFT KECSKEMÉT KÖZPONTI KÉPZŐHELY 6000 SZOLNOKI ÚT 31. FÉMIPARI FORGÁCSOLÓ MŰHELY CNC ÉS HAGYOMÁNYOS FORGÁCSOLÓ GÉPEK, BERENDEZÉSEK, KÉZISZERSZÁMOK ÉS MÉRŐESZKÖZÖK LISTÁJA Tel: 76/ Fax: 76/ Web: Cím: 6000 Kecskemét, Szolnoki út 31. Kecskeméti TISZK Nonprofit Közhasznú Kft. A Kecskeméti TISZK előnyben részesíti az elektronikus dokumentálást. Nyomtatott dokumentumok esetén újrahasznosított papír használatára törekszünk.

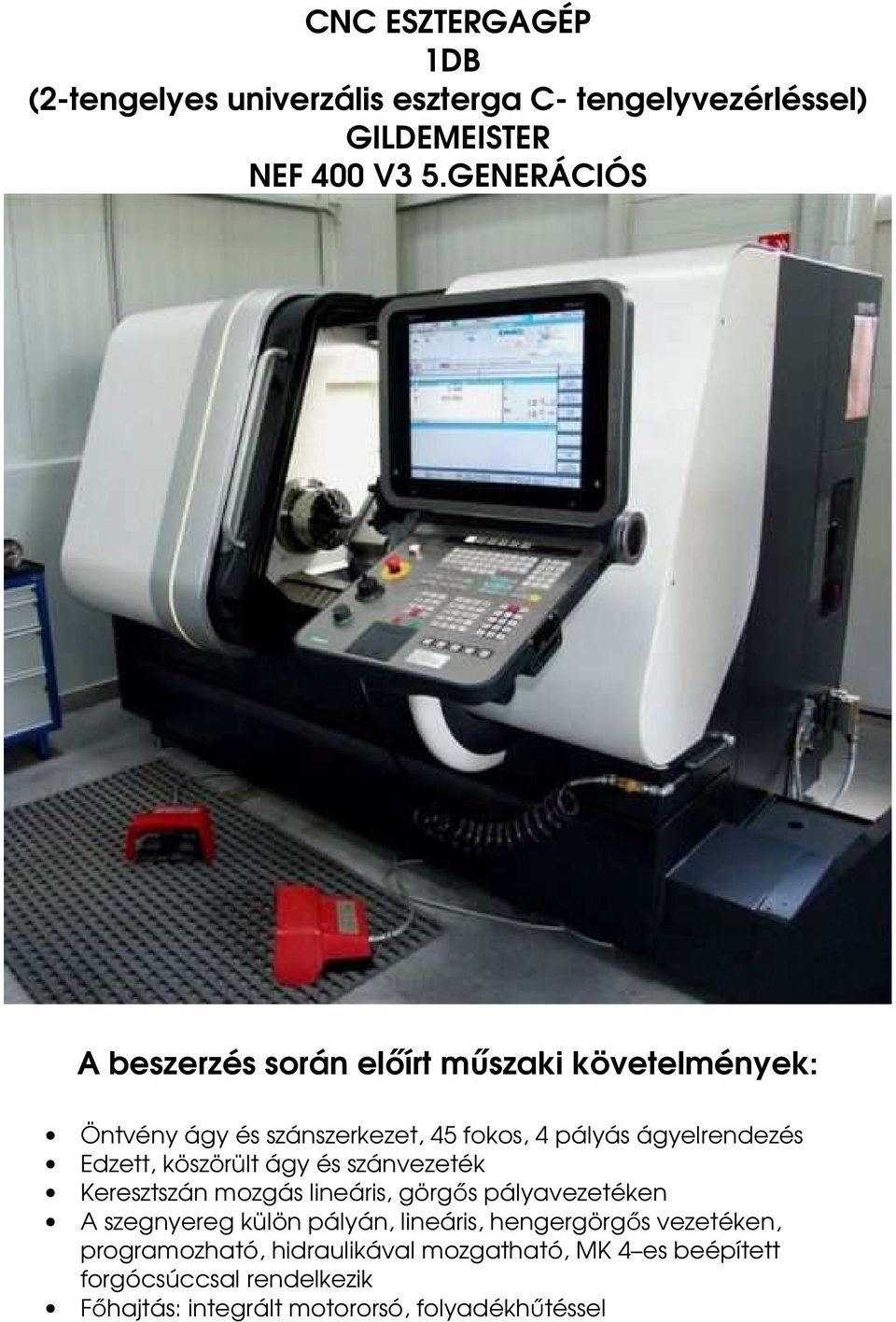

2 CNC ESZTERGAGÉP 1DB (2-tengelyes univerzális eszterga C- tengelyvezérléssel) GILDEMEISTER NEF 400 V3 5.GENERÁCIÓS A beszerzés során előírt műszaki követelmények: Öntvény ágy és szánszerkezet, 45 fokos, 4 pályás ágyelrendezés Edzett, köszörült ágy és szánvezeték Keresztszán mozgás lineáris, görgős pályavezetéken A szegnyereg külön pályán, lineáris, hengergörgős vezetéken, programozható, hidraulikával mozgatható, MK 4 es beépített forgócsúccsal rendelkezik Főhajtás: integrált motororsó, folyadékhűtéssel

3 Főorsó csapágyazása: ferde hatásvonalú golyós csapágy, karbantartás mentes zsírkenéssel Főorsó: C tengelyként programozható, és orsófékkel ellátott. Előtolások: váltóáramú hajtással, előfeszített golyósorsókkal X és Z tengelyek forgó, abszolút mérőrendszerrel vannak szerelve 12 állású revolverfejjel rendelkezik a gép (VDI 30), váltás iránylogikával 6 db hajtott szerszám fogadására alkalmas tárhellyel Zárt burkolattal, eltolható reteszelt ajtóval, biztonsági üvegből készült ablakkal rendelkezik a gép Automatikus, központi, olajkenő rendszerrel rendelkeznek a szánok és golyósorsók Z- tengely irányában az ágy toló-lemezes borítással védett Tokmány: gépi működtetésű, minimum D= 200 mm A vezérlés SIEMENS SINUMERIK 840D sl ShopTurn Magyar nyelvű kezelőfelület és dokumentáció ERGOline, kezelőpult Grafikus 19, TFT-VGA színes monitorral Grafikus dialóg programozás, 3D szimulációval társítva Felhasználói jogosultsági szintet meghatározó belépő kártya NC munkatár: 1,5 MB Felhasználói tárkapacítás a merev lemezen: 10 GB Programbevitel: tasztatúráról, RS-232 USB-n keresztűl, valamint bármilyen szolgáltatói internett vonalon A gép CE tanúsítvánnyal rendelkezik A gép gyártási éve: A gép műszaki paraméterei: Mozgástartomány: Elforduló átmérő az ágy burkolata felett: 380 mm A felszelhető gépi tokmány átmérő: 250 mm Sík löket (X): 255 mm Hossz löket (Z): 800 mm Előtolások: Gyorsjárati sebesség X tengely: 30 m/min Z tengely: 30 m/min Orsóház : Orsófej (síkkarima): 170 h5 mm Első csapágy belső átmérője 130 mm Orsófurat: 87 mm Főhajtás: Orsómotor hajtás-teljesítménye (100%ED)max: 8 kw Forgatónyomaték: (100%ED)min: 240 Nm Orsófordulatszám: 4500 ford/min Pontosság:

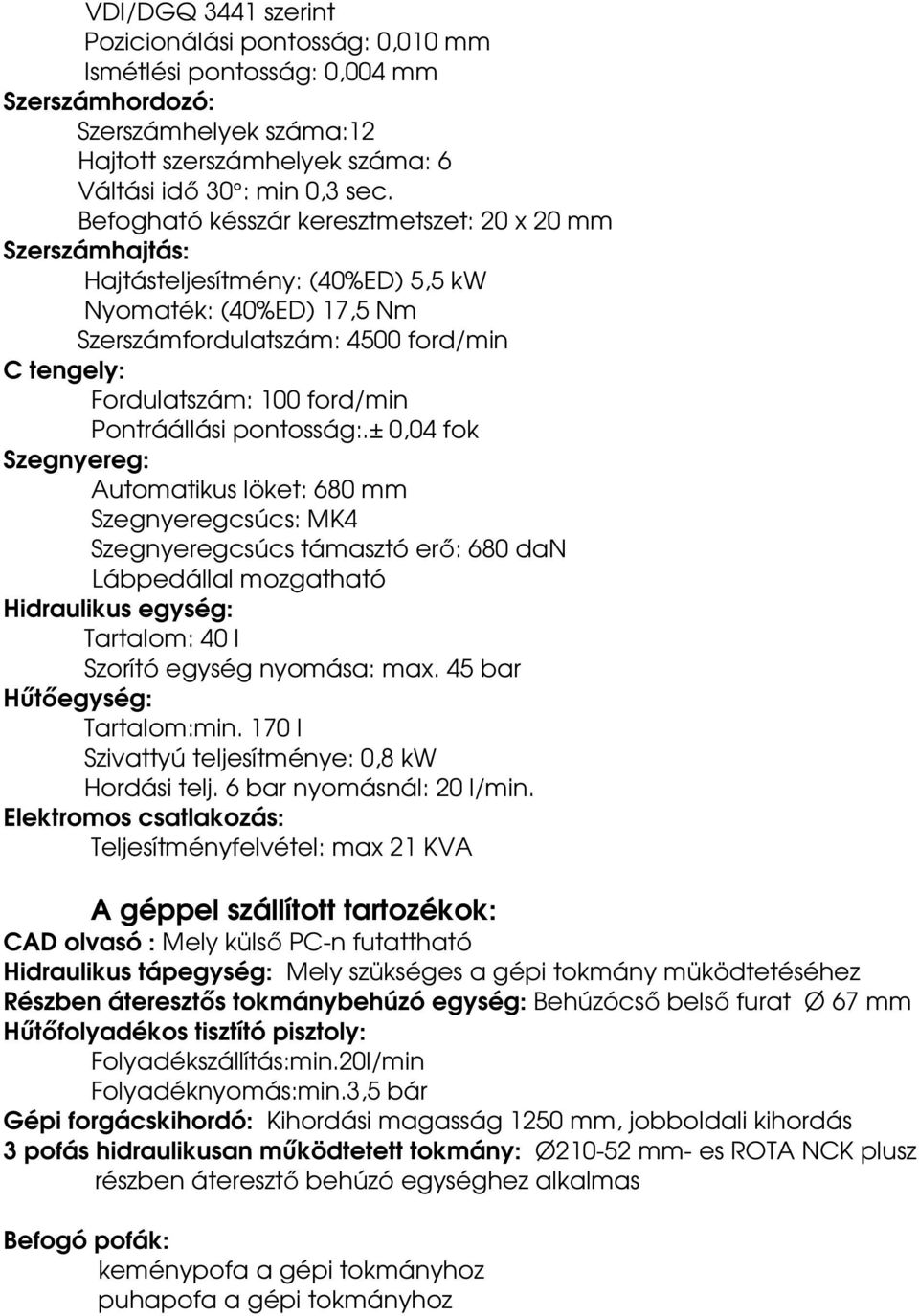

4 VDI/DGQ 3441 szerint Pozicionálási pontosság: 0,010 mm Ismétlési pontosság: 0,004 mm Szerszámhordozó: Szerszámhelyek száma:12 Hajtott szerszámhelyek száma: 6 Váltási idő 30 : min 0,3 sec. Befogható késszár keresztmetszet: 20 x 20 mm Szerszámhajtás: Hajtásteljesítmény: (40%ED) 5,5 kw Nyomaték: (40%ED) 17,5 Nm Szerszámfordulatszám: 4500 ford/min C tengely: Fordulatszám: 100 ford/min Pontráállási pontosság:.± 0,04 fok Szegnyereg: Automatikus löket: 680 mm Szegnyeregcsúcs: MK4 Szegnyeregcsúcs támasztó erő: 680 dan Lábpedállal mozgatható Hidraulikus egység: Tartalom: 40 l Szorító egység nyomása: max. 45 bar Hűtőegység: Tartalom:min. 170 l Szivattyú teljesítménye: 0,8 kw Hordási telj. 6 bar nyomásnál: 20 l/min. Elektromos csatlakozás: Teljesítményfelvétel: max 21 KVA A géppel szállított tartozékok: CAD olvasó : Mely külső PC-n futattható Hidraulikus tápegység: Mely szükséges a gépi tokmány müködtetéséhez Részben áteresztős tokmánybehúzó egység: Behúzócső belső furat Ø 67 mm Hűtőfolyadékos tisztító pisztoly: Folyadékszállítás:min.20l/min Folyadéknyomás:min.3,5 bár Gépi forgácskihordó: Kihordási magasság 1250 mm, jobboldali kihordás 3 pofás hidraulikusan működtetett tokmány: Ø mm- es ROTA NCK plusz részben áteresztő behúzó egységhez alkalmas Befogó pofák: keménypofa a gépi tokmányhoz puhapofa a gépi tokmányhoz

5 CNC FÜGGŐLEGES MEGMUNKÁLÓ KÖZPONT 2DB GILDEMEISTER DECKEL MAHO DMC 635 V A beszerzés során előírt műszaki követelmények: 1.sz gép esetében X irányú mozgást az asztal, Y és Z irányú mozgást a főorsó-ház végzi A gépváz és a gép szerkezeti elemei nagyszilárdságú öntöttvasból készűljenek Elektronikus kézi kerékkel van a gép ellátva Minden lineáris tengelyen görgős pályavezetékek vannak Főhajtás integrált motororsóval történik Előtolások: váltóáramú hajtással, előfeszített golyósorsókkal, golyósorsó emelkedés és méretek: X,Y tengelyirányban: D=40x15 mm, Z tengelyirányban: D=32x15 mm X, Y, és Z tengelyek, direkt mérőrendszerrel (üvegléccel) szerelve van építve Automatikus, központi olajozás van a golyósorsók és görgős vezetékek számára. Szerszámtár a gép kabinjába van építve, de a munkatérből kibillentve van elhelyezve Optimális forgácseltávolítás céljából az X tengely vezetékének védőburkolata ferde felületű. A gép CE tanúsítvánnyal rendelkezik A vezérlés SIEMENS SINUMERIK 840D sl ShopMill integrált dialóg szoftverrel Magyar nyelvű kezelőfelületl és dokumentáció ERGOline, kezelőpult Grafikus 19, TFT-VGA színes monitorral Grafikus dialóg programozás, 3D szimulációval társítva Fokozatmentes tasztatúra beállíthatóság a vizszintes álláshoz képest, fokig Felhasználói jogosultsági szintet meghatározó belépő kártya NC munkatár: min. 1,5 MB

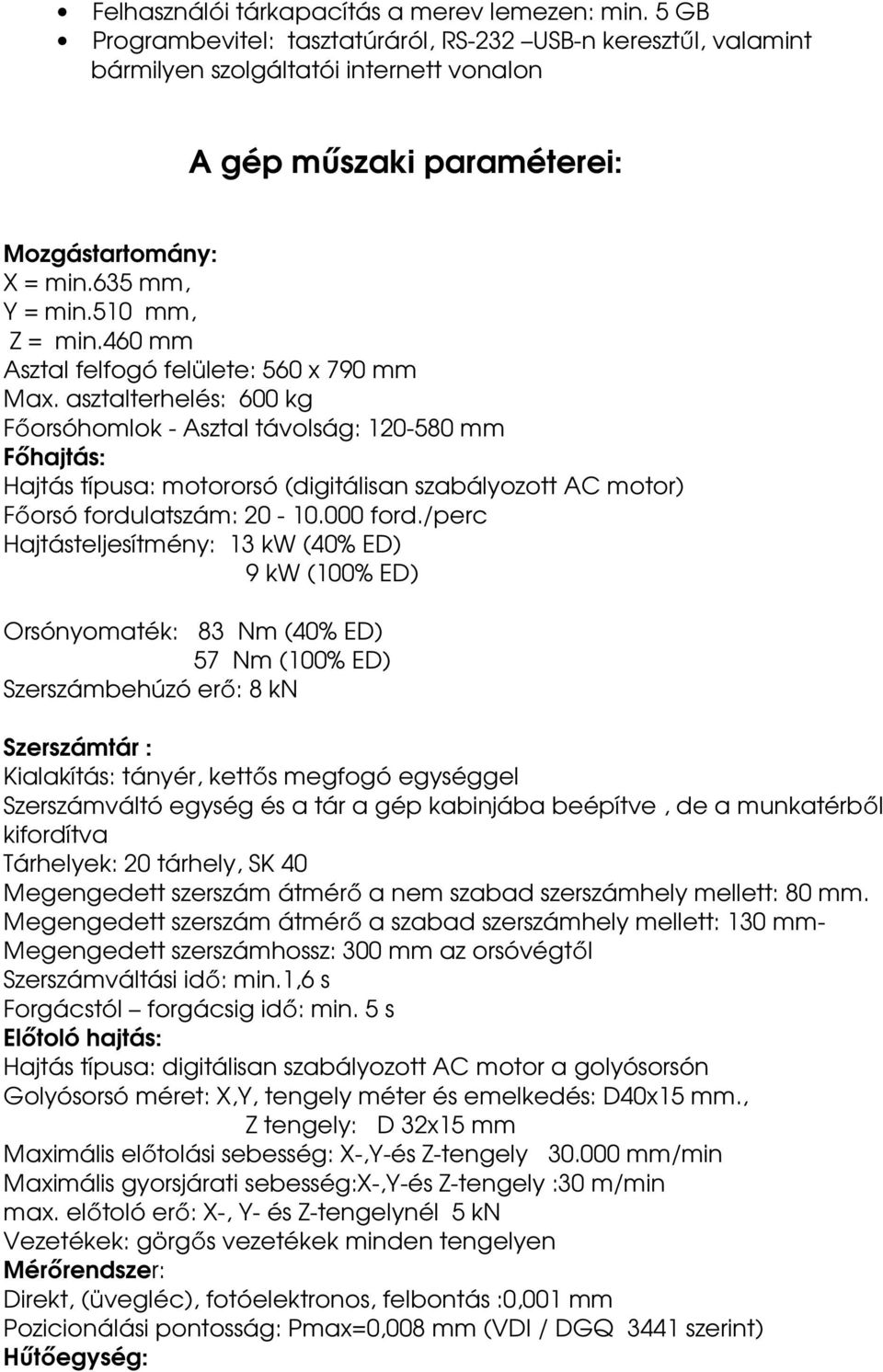

6 Felhasználói tárkapacítás a merev lemezen: min. 5 GB Programbevitel: tasztatúráról, RS-232 USB-n keresztűl, valamint bármilyen szolgáltatói internett vonalon A gép műszaki paraméterei: Mozgástartomány: X = min.635 mm, Y = min.510 mm, Z = min.460 mm Asztal felfogó felülete: 560 x 790 mm Max. asztalterhelés: 600 kg Főorsóhomlok - Asztal távolság: mm Főhajtás: Hajtás típusa: motororsó (digitálisan szabályozott AC motor) Főorsó fordulatszám: ford./perc Hajtásteljesítmény: 13 kw (40% ED) 9 kw (100% ED) Orsónyomaték: 83 Nm (40% ED) 57 Nm (100% ED) Szerszámbehúzó erő: 8 kn Szerszámtár : Kialakítás: tányér, kettős megfogó egységgel Szerszámváltó egység és a tár a gép kabinjába beépítve, de a munkatérből kifordítva Tárhelyek: 20 tárhely, SK 40 Megengedett szerszám átmérő a nem szabad szerszámhely mellett: 80 mm. Megengedett szerszám átmérő a szabad szerszámhely mellett: 130 mm- Megengedett szerszámhossz: 300 mm az orsóvégtől Szerszámváltási idő: min.1,6 s Forgácstól forgácsig idő: min. 5 s Előtoló hajtás: Hajtás típusa: digitálisan szabályozott AC motor a golyósorsón Golyósorsó méret: X,Y, tengely méter és emelkedés: D40x15 mm., Z tengely: D 32x15 mm Maximális előtolási sebesség: X-,Y-és Z-tengely mm/min Maximális gyorsjárati sebesség:x-,y-és Z-tengely :30 m/min max. előtoló erő: X-, Y- és Z-tengelynél 5 kn Vezetékek: görgős vezetékek minden tengelyen Mérőrendszer: Direkt, (üvegléc), fotóelektronos, felbontás :0,001 mm Pozicionálási pontosság: Pmax=0,008 mm (VDI / DGQ 3441 szerint) Hűtőegység:

7 Kaparószalagos forgácskihordó hűtőfolyadék tartállyal, min.6 db. fúvóka a külső hűtés számára és min. 4db fúvóka a levegős hűtés számára. Hordási mennyiség 22 l/min 3,7 bar nyomásnál Tartály mérete: 200 l Központi kenés: automatikus minimál kenésrendszer a görgős megvezetéseknél és a golyósorsóknál Elektromos kapcsolószekrény: aktív hűtőegységgel Üzemóra-számláló: Kijelzés a"gép bekapcsolt" és "Orsófutás" számára Védőberendezések: Az X-tengely hosszvezetékének harmonikás védőburkolata az optimális forgácseltávolításnak megfelelően ferde felületű Csatolási adatok: Teljesítmény felvétel: max. 20 kva A géppel szállított tartozékok az 1. gép esetében NC-körasztal Lehmann EA410, közvetlen mérőrendszerrel, A hajtás baloldalon szerelt legyen. Pozicionálási pontosság Pmax = 50" Orsórögzítés 750 Nm Csúcsmagasság 150 mm Kézi szegnyereg EA 410 számára Csúcsmagasság 150 mm, löket 40 mm 3-pofás tokmány : D= 160 mm, EA 410 számára Síktranszformáció : NC körasztal alkalmazásához Közvetlen mérõrendszer X, Y, Z tengely részére Pozicionálási pontosság VDI/DGQ 3441 szerint X-, Y-, Z-tengelyeken 0,008 mm abszolút, beleértve a védőlevegőt a mérőrendszerhez Mérõtapintó: HEIDENHAIN TS 649 Forgácskihordó (kaparószalagos), Kihordási magasság 950 mm, tartály 200 l, Hűtő folyadékos tisztító pisztoly, Orsón keresztüli levegős hűtés M-funkcióval választható Karbantartott levegő alacsony olajtartalommal Opció a Siemens vagy azzal egyenértékű vezérléshez TRACYL-köpenyfelület transzformáció hengerpálya marásához

8 A beszerzés során előírt műszaki követelmények: 2.sz gép esetében X irányú mozgást az asztal, Y és Z irányú mozgást a főorsó- ház végzi A gépváz és a gép szerkezeti elemei nagyszilárdságú öntöttvasból készültek Elektronikus legyen a gépen Minden lineáris tengelyen görgős pályavezetékek vannak Főhajtás integrált motororsóval történik Előtolások: váltóáramú hajtással, előfeszített golyósorsókkal, golyósorsó emelkedés és méretek: X,Y tengelyirányban: D=40x15 mm, Z tengelyirányban: D=32x15 mm X, Y, és Z tengelyek, indirekt mérőrendszerrel (forgó jeladóval) szerelve Automatikus, központi olajozás a golyósorsók és görgős vezetékek számára. Szerszámtár a gép kabinjába van építve, de a munkatérből kibillentve foglal helyet Optimális forgácseltávolítás céljából az X tengely vezetékének védőburkolata ferde felületű A gép CE tanúsítvánnyal rendelkezik A vezérlés SIEMENS SINUMERIK 840D sl ShopMill integrált dialóg szoftver Magyar nyelvű kezelőfelület és dokumentáció ERGOline kezelőpult grafikus 19, TFT-VGA színes monitorral Grafikus dialóg programozás 3D szimulációval társítva Felhasználói jogosultsági szintet meghatározó belépő kártya NC munkatár: 1,5 MB l Felhasználói tárkapacítás a merev lemezen: 5 GB l Programbevitel: tasztatúráról, RS-232 USB-n keresztűl, valamint bármilyen szolgáltatói internett vonalon A gép műszaki paraméterei: Mozgástartomány: X = min.635 mm, Y = min.510 mm, Z = min.460 mm Asztal felfogó felülete: 560 x 790 mm Max. asztalterhelés: 600 kg Főorsóhomlok - asztal távolság: mm Főhajtás: Hajtás típusa: motororsó (digitálisan szabályozott AC motor)

9 Főorsó fordulatszám: ford./perc Hajtásteljesítmény: 13 kw (40% ED) 9 kw (100% ED) Orsónyomaték: 83 Nm (40% ED) 57 Nm (100% ED) Szerszámbehúzó erő: 8 kn Szerszámtár : Kialakítás: tányér, kettős megfogó egységgel Szerszámváltó egység és a tár a gép kabinjába beépítve, de a munkatérből kifordítva Tárhelyek: 20 tárhely, SK 40 Megengedett szerszám átmérő nem szabad szerszámhely mellett: 80 mm Megengedett szerszám átmérő szabad szerszámhely mellett: 130 mm Megengedett szerszámhossz: 300 mm az orsóvégtől Szerszámváltási idő: min.1,6 s Forgácstól forgácsig idő: min. 5 s Előtoló hajtás: Hajtás típusa:digitálisan szabályozott AC motor a golyósorsón Golyósorsó méret: X,Y, tengely méter és emelkedés: D40x15 mm Z tengely: D32x15 mm Maximális előtolási sebesség: X-,Y-és Z-tengely : mm/min Maximális gyorsjárati sebesség:x-,y-és Z-tengely :30 m/min max. előtoló erő: X-, Y- és Z-tengely 5 kn Vezetékek: görgős vezetékek minden tengelyen Hűtőegység: Forgácskád hűtőfolyadék tartállyal,3 db. fúvóka a külső hűtés számára. Hordási mennyiség: 22 l/min 3,7 bar nyomásnál Tartály mérete: 200 l Központi kenés: Automatikus kenésrendszer a görgős megvezetéseknél és a golyósorsóknál Elektromos kapcsolószekrény: aktív hűtőegységgel Üzemóra-számláló:kijelzés a "Gép bekapcsolt" és "Orsófutás" számára Védőberendezések: Az X-tengely hosszvezetékének harmonikás védőburkolata az optimális forgácseltávolításnak megfelelően ferde felületű legyen Csatolási adatok: Teljesítmény felvétel: 20 kva

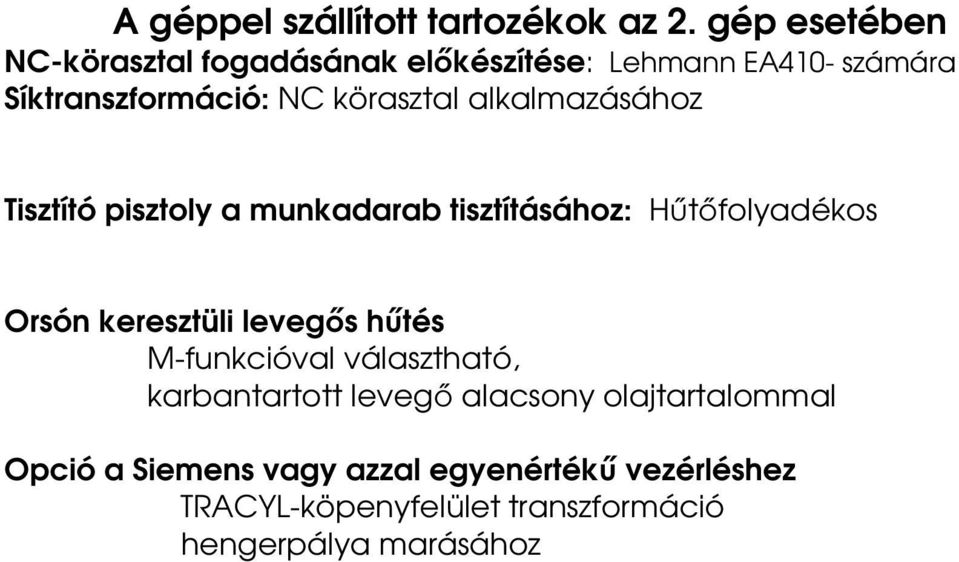

10 A géppel szállított tartozékok az 2. gép esetében NC-körasztal fogadásának előkészítése: Lehmann EA410- számára Síktranszformáció: NC körasztal alkalmazásához Tisztító pisztoly a munkadarab tisztításához: Hűtőfolyadékos Orsón keresztüli levegős hűtés M-funkcióval választható, karbantartott levegő alacsony olajtartalommal Opció a Siemens vagy azzal egyenértékű vezérléshez TRACYL-köpenyfelület transzformáció hengerpálya marásához

11 CNC GÉPEKHEZ SZÁLLÍTOTT BERENDEZÉSEK, SZERSZÁMBEFOGÓK ÉS SZERSZÁMOK VALAMINT MÉRŐEZSKÖZÖK 1. NEF 400 CNC esztergagép : Tartozékai: 3-pofás hidraulikus tokmány, Ø , ROTA NCK plus, lábpedállal Lábpedál a szegnyereghez Befogó pofa készlet 3db-os keménypofa készlet, tokmányon 1kszl. Befogó pofa készlet 3db-os puhapofa készlet 5kszl. Szegnyereg csúcs tip.: 8815 ZM KOLNO S.A. Ipari padlórostély a gép elé, 1000x1500mm-es, csúszásmentes A szerszámkészlet tárolására alkalmas zárható CNC szerszámszekrény ( 2fiókos, 2 ajtós ) 2db Szerszámai: Fúrótokmány DIN szárral, precíziós, (hűtés szerszámszár mellett ) Morse-kúpos tartó DIN szárral 3 db o VDI F30- MKD1 o VDI F30- MKD2 o VDI F30- MKD3 Szinkron menetfúró és szorító patron menetfúráshoz 1kszl. PCM ET1 DIN 6499 / ESX 25 befogó betétkészlet, D=2-16 mm-ig 15db-os készlet Merev szerszámtartó készlet 1. Radiális késtartó, jobb rövid DIN69880-Vdi B1 30x20x40 5db 2. B3 30x20x40 2db 3. C1 30x20 4. E2 30x6 5. E2 30x8 2db 6. E2 30x10 7. E2 30x12 8. E2 30x16 9. E2 30x E3 30x AR 3026 leszúró késtartó, magasságban állítható jobbos Szorító patronok 12. Patron DIN 6388B EOC 25B.D12

12 13. Patron DIN 6388B EOC 25B.D16 Általánosan használatos szerszámkészlet külső és belső felületek megmunkálásához típusonként (1-2 db különböző PRAMET esztergakés) 12db PCLNL 2020 K12 KT145 PCLNR 2020 K12 KT145 SVJCL 2020 K16-M-A KT138 PDJNL 2020 K11 KT143 2db A20Q- SDQCL11 KT113 2db GFIL 2020 K03 XLCFN2602 J 3.00 A16Q-GGEL 0303 SER2020 K16 SIR1416 N 16-1 Minden szerszámhoz min 10db PRAMET lapka készlet 360db o DNMG E FM 60db o DCMT 11T308E-UM 100db o TNMG E-FM 20db o CN MG E M 60db o VCMT E UM 60db o TN16ER 100M-P1 4 db o TN16ER 125M-P1 5 db o TN16ER 150M-P1 5 db o TN16ER 175M-P1 5 db o TN16ER 200M-P1 5 db o TN16NR 100M-P1 2 db o TN16NR 150M-P1 2 db o TN16NR 200M-P1 2 db o LCMF F 10db o LCMF F 10db o LFMX SN M2 10db Maró szerszám (méretsor) 8 db o F HOSSZJUK MARÓ 3.0N HSSE o F HOSSZJUK MARÓ 4.0N HSSE o F HOSSZJUK MARÓ 5.0N HSSE o F HOSSZJUK MARÓ 6.0N HSSE o F HOSSZJUK MARÓ 8.0N HSSE o F HOSSZJUK MARÓ 10.0N HSSE o F HOSSZJUK MARÓ 12.0N HSSE o F HOSSZJUK MARÓ 14.0N HSSE Fúró szerszám ( méretsor) 8 db o TG CSIGAFUPRÓ RH 3.0 KOSZ o PTG CSIGAFURÓ RH 4.0 KOSZ o PTG CSIGAFURÓ RH 5.0 KOSZ o PTG CSIGAFURÓ RH 6.0 KOSZ o PTG CSIGAFURÓ RH 8.0 KOSZ

13 o PTG CSIGAFURÓ RH 10.0 KOSZ o PTG CSIGAFURÓ RH 12.0 KOSZ o PTG CSIGAFURÓ RH 14.0 KOSZ Fúrórúd készlet (4db-os)ELMAG 1 kszl. A1216M ; A1012K; A0810H; A0608F; SCLCL 06 4x 12 doboz lapka a futórúdhoz 120db Meghajtott szerszámok: 2db Szerszámorsó, fúráshoz, maráshoz és menetvágáshoz, radiális (90 ), NH 85, i=1:1, visszaültetet (patronos befogással, patron nélkül) kulcskészlettel Szerszámorsó, egyenes (0 ), hosszú, fúráshoz, maráshoz és menetvágáshoz, csatlakozás hajtás DIN 5480 szerint (patronos befogással, patron nélkül) Mérőeszközei: Tolómérő ( konvencionális): 150 mm-es Tolómérők( konvencionális): 300 mm-es Tolómérő (digitális ): 150 mm-es Mikrométerek: ( 0-25, 25-50, 50-75mm-ig ) kengyeles Furat mikrométer: ( 5-30, mm-ig) mérőcsőrös Mérő óra: 0,01 mm-es osztással Mérő óra: 0,001 mm-es osztással Mágneses mérőóra-állvány 3db 2db 2. DMC 635V CNC Megmunkáló központ Tartozékai: NC körasztal Kézi szegnyereg 3-pofás tokmány Mérőtapintó berendezés, DMG TS 649 Szerszámai: Gépsatu LC 125x150 mm-es, A szerszámkészlet tárolására alkalmas zárható CNC szerszámszekrény,20db szerszámtartó betéttel Szerszámrendszerhez illeszkedő szerszámszerelő-állvány o Szerelő készülék, dönthető, univerzális ISO40/HSK 63 Nullpont-felvevő (excenteres, 3D-s) Szerelő asztal ( Falapos asztal2x4 fiókkal) Ipari padlórostély vagy szőnyeg a gép elé, 1000x1500mm-es Alap-szerszámtartó, sík-marófejek befogadására ( kombi tartó) 4db o Kombi marófelfogó DIN69871-TC40.H55.D16C 2db o Kombi marófelfogó DIN69871-TC40.H55.D22C 2db Alap-szerszámtartó sarok-marófejek befogadására (Kombi tartó) 4db

14 o Kombi marófelfogó DIN69871-TC40.H55.D27C 2db o Kombi marófelfogó DIN69871-TC40.H60.D32C 2db WELDON befogókészlet (10-32 mm-ig) 6db o Szerszámtartó Weldon DIN AD+B40 WD10.50 o Szerszámtartó Weldon DIN AD+B40 WD12.50 o Szerszámtartó Weldon DIN AD+B40 WD16.63 o Szerszámtartó Weldon DIN AD+B40 WD20.63 o Szerszámtartó Weldon DIN AD+B40 WD o Szerszámtartó Weldon DIN AD+B40 WD Patronos befogókészlet (ERC 25 ) o Szerszámtartó patronos DIN69871-AD+B40 ER25.60 o Kulcs ER25 anyához Patronos befogókészlet (ERC 32 ) o Patronos befogó DIN69871 TC40H 70ER32 AD o Kulcs ER32 anyához Patronkészlet (ERC mm-ig ) 1klt o Patron készlet TY.ERC25-15db (tálcás) D2-16/1mm 15db Patronkészlet (ERC mm-ig) 1klt o Patron készlet TY.ERC32-18db (tálcás) D3-20/1mm 18db Menetfúrókészlet (Befogó + a 7 db-os készlet M3-M12 mm-ig) 1klt. o Menetfuróbefogó hosszkiegyenlítéssel DIN69871-A40 M3- M12 o Menetfuró betét nyomatékhatárolással d19 M3DIN371 o Menetfuró betét nyomatékhatárolással d19 M4 DIN371 o Menetfuró betét nyomatékhatárolással d19 M5 DIN371 o Menetfuró betét nyomatékhatárolással d19 M6 DIN371 o Menetfuró betét nyomatékhatárolással d19 M8 DIN371 o Menetfuró betét nyomatékhatárolással d19 M10 DIN371 o Menetfuró betét nyomatékhatárolással d19 M12 DIN376 Gépi menetfúrószár M3-M12 7db-os készlet 1klt. o PTG GMF M3 EH HSS o PTG GMF M4 EH HSS o PTG GMF M5 EH HSS o PTG GMF M6 EH HSS o PTG GMF M8 EH HSS o PTG GMF M10 EH HSS o PTG GMF M12 EH HSS Marótüske feltűzhető (Kombi tartó) 2db, o Kombi marófelfogó DIN69871-A40.D16.55 o Kombi marófelfogó DIN69871-A40.D22.55

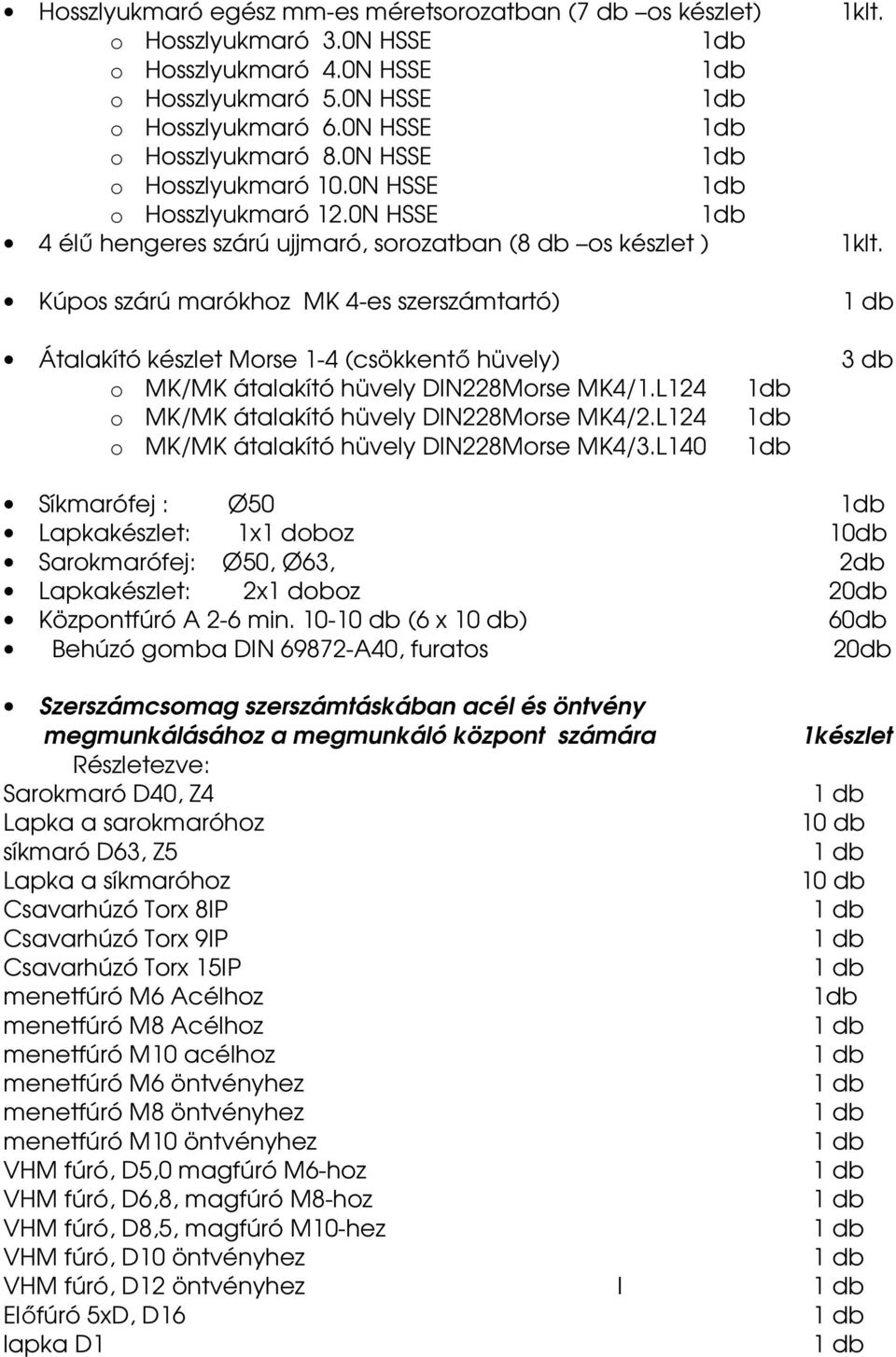

15 Hosszlyukmaró egész mm-es méretsorozatban (7 db os készlet) 1klt. o Hosszlyukmaró 3.0N HSSE o Hosszlyukmaró 4.0N HSSE o Hosszlyukmaró 5.0N HSSE o Hosszlyukmaró 6.0N HSSE o Hosszlyukmaró 8.0N HSSE o Hosszlyukmaró 10.0N HSSE o Hosszlyukmaró 12.0N HSSE 4 élű hengeres szárú ujjmaró, sorozatban (8 db os készlet ) 1klt. Kúpos szárú marókhoz MK 4-es szerszámtartó) Átalakító készlet Morse 1-4 (csökkentő hüvely) 3 db o MK/MK átalakító hüvely DIN228Morse MK4/1.L124 o MK/MK átalakító hüvely DIN228Morse MK4/2.L124 o MK/MK átalakító hüvely DIN228Morse MK4/3.L140 Síkmarófej : Ø50 Lapkakészlet: 1x1 doboz 10db Sarokmarófej: Ø50, Ø63, 2db Lapkakészlet: 2x1 doboz 20db Központfúró A 2-6 min db (6 x 10 db) 60db Behúzó gomba DIN A40, furatos 20db Szerszámcsomag szerszámtáskában acél és öntvény megmunkálásához a megmunkáló központ számára 1készlet Részletezve: Sarokmaró D40, Z4 Lapka a sarokmaróhoz 10 db síkmaró D63, Z5 Lapka a síkmaróhoz 10 db Csavarhúzó Torx 8IP Csavarhúzó Torx 9IP Csavarhúzó Torx 15IP menetfúró M6 Acélhoz menetfúró M8 Acélhoz menetfúró M10 acélhoz menetfúró M6 öntvényhez menetfúró M8 öntvényhez menetfúró M10 öntvényhez VHM fúró, D5,0 magfúró M6-hoz VHM fúró, D6,8, magfúró M8-hoz VHM fúró, D8,5, magfúró M10-hez VHM fúró, D10 öntvényhez VHM fúró, D12 öntvényhez I Előfúró 5xD, D16 lapka D1

16 Wpl. fúró, 3xD, D25 Lapka, Külső 10 db Lapka, belső 10 db Simító maró, D12, Z6 4 db kemény maró D12, Z4, R1,5 4 db Szorító kulcs E12 Süllyesztő maró 60, D12 2 db nagyoló maró, D12 4 db A - típusú felfogó 2 db Általános szerszámok: Villáskulcskészlet 8 részes 1klt. dugókúlcs készlet 36részes 1klt. Csillagkulcskészlet 8 részes 1klt. Imbuszkulcskészlet 1klt. rézkalapács, gumikalapács csavarhuzók 6db-os készlet 1klt fogók 3db Főorsókúp- tisztító ISO 40 Leszorító vasak, csavarok, anyák (1 készlet ) 1klt. Mérőeszközei: Tolómérő ( konvencionális): 150 mm-es Tolómérők( konvencionális): 300 mm-es Tolómérő (digitális ): 150 mm-es Mikrométerek: ( 0-25, 25-50, 50-75mm-ig ) kengyeles Furat mikrométer: ( 5-30, mm-ig) mérőcsőrös Mérő óra: 0,01 mm-es osztással Mérő óra: 0,001 mm-es osztással Mágneses mérőóra-állvány Talpas magasságmérő: 300 mm-es Mérőórás furatmérő készlet mérőorával, műanyag dobozban mm-ig, 0,01mm pontosság 3db 2db 1klt. 3. DMC 635V CNC Megmunkáló központ 3. Szerszámai: Gépsatu LC125x150 mm-es, A szerszámkészlet tárolására alkalmas zárható CNC szerszámszekrény, 20db szerszámtartó betéttel Szerelő asztal ( Falapos asztal,4 fiókkal) Ipari padlórostély vagy szőnyeg a gép elé, 1000x1500mm-es Szerszámrendszerhez illeszkedő szerszámszerelő-állvány o Szerelő készülék, dönthető, univerzális ISO40/HSK 63

17 Alap-szerszámtartó, síkmarófejek befogadásár (kombi tartó) 4db o Kombi marófelfogó DIN69871-TC40.H55.D16C 2db o Kombi marófelfogó DIN69871-TC40.H55.D22C 2db Alap-szerszámtartó sarokmarófejek befogadásá (Kombi tartó) 4db o Kombi marófelfogó DIN69871-TC40.H55.D27C 2db o Kombi marófelfogó DIN69871-TC40.H60.D32C 2db WELDON befogókészlet (10-32 mm-ig) 6db o Szerszámtartó Weldon DIN AD+B40 WD10.50 o Szerszámtartó Weldon DIN AD+B40 WD12.50 o Szerszámtartó Weldon DIN AD+B40 WD16.63 o Szerszámtartó Weldon DIN AD+B40 WD20.63 o Szerszámtartó Weldon DIN AD+B40 WD o Szerszámtartó Weldon DIN AD+B40 WD Patronos befogókészlet (ERC 25 ) o Szerszámtartó patronos DIN69871-AD+B40 ER25.60 o Kulcs ER25 anyához Patronos befogókészlet (ERC 32 ) o Patronos befogó DIN69871 TC40H 70ER32 AD o Kulcs ER32 anyához Patronkészlet (ERC mm-ig ) 1klt o Patron készlet TY.ERC25-15db (tálcás) D2-16/1mm 15db Patronkészlet (ERC mm-ig) 1klt o Patron készlet TY.ERC32-18db (tálcás) D3-20/1mm 18db Menetfúrókészlet (Befogó + a 7 db-os készlet M3-M12 mm-ig) 1klt. o Menetfúró befogó hosszkiegyenlítéssel DIN69871-A40 M3- M12 o Menetfuró betét nyomatékhatárolással d19 M3DIN371 o Menetfuró betét nyomatékhatárolással d19 M4 DIN371 o Menetfuró betét nyomatékhatárolással d19 M5 DIN371 o Menetfuró betét nyomatékhatárolással d19 M6 DIN371 o Menetfuró betét nyomatékhatárolással d19 M8 DIN371 o Menetfuró betét nyomatékhatárolással d19 M10 DIN371 o Menetfuró betét nyomatékhatárolással d19 M12 DIN376 Gépi menetfúrószár M3-M12 7db-os készlet 1klt. o PTG GMF M3 EH HSS o PTG GMF M4 EH HSS o PTG GMF M5 EH HSS o PTG GMF M6 EH HSS o PTG GMF M8 EH HSS o PTG GMF M10 EH HSS

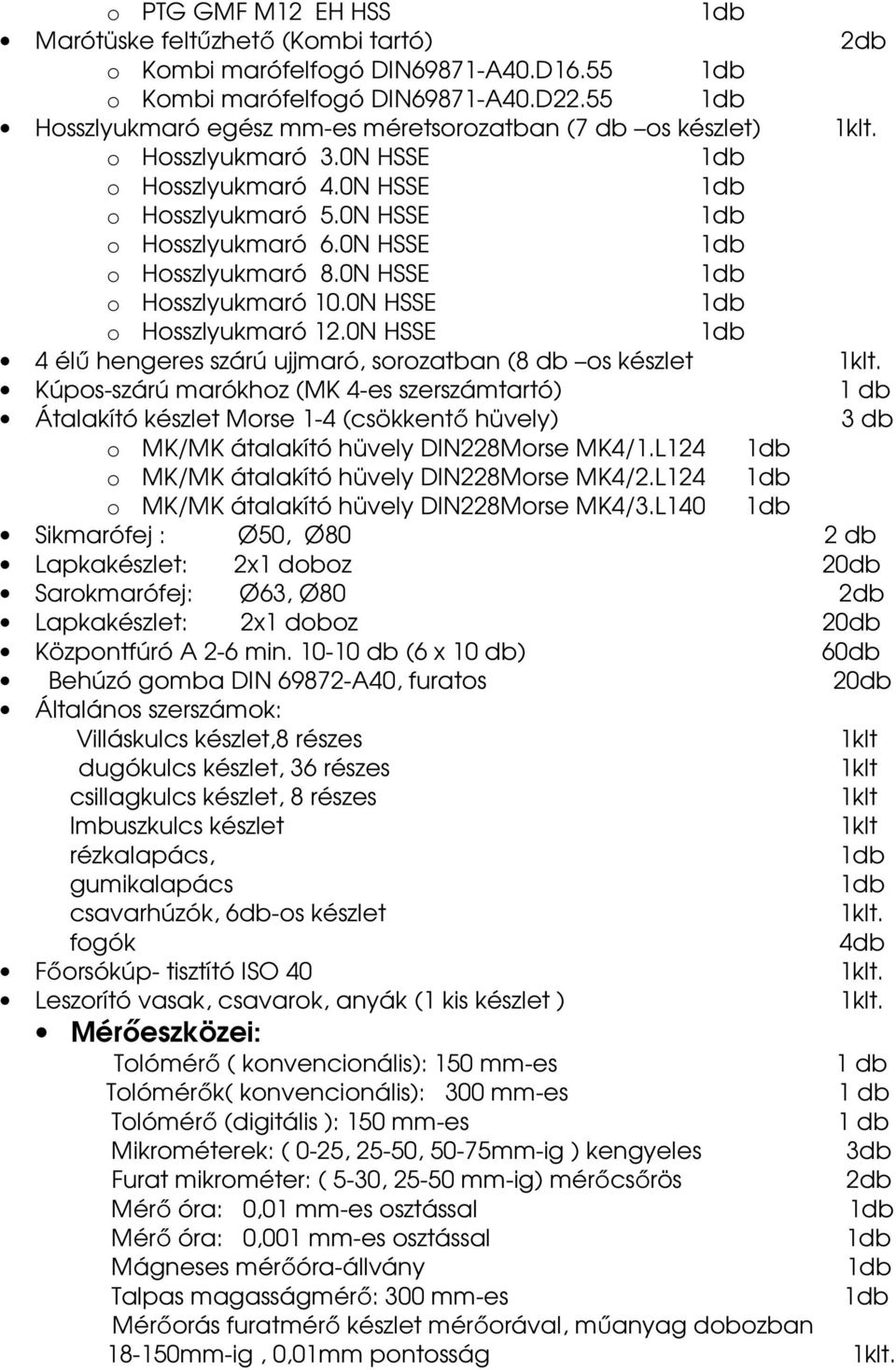

18 o PTG GMF M12 EH HSS Marótüske feltűzhető (Kombi tartó) 2db o Kombi marófelfogó DIN69871-A40.D16.55 o Kombi marófelfogó DIN69871-A40.D22.55 Hosszlyukmaró egész mm-es méretsorozatban (7 db os készlet) 1klt. o Hosszlyukmaró 3.0N HSSE o Hosszlyukmaró 4.0N HSSE o Hosszlyukmaró 5.0N HSSE o Hosszlyukmaró 6.0N HSSE o Hosszlyukmaró 8.0N HSSE o Hosszlyukmaró 10.0N HSSE o Hosszlyukmaró 12.0N HSSE 4 élű hengeres szárú ujjmaró, sorozatban (8 db os készlet 1klt. Kúpos-szárú marókhoz (MK 4-es szerszámtartó) Átalakító készlet Morse 1-4 (csökkentő hüvely) 3 db o MK/MK átalakító hüvely DIN228Morse MK4/1.L124 o MK/MK átalakító hüvely DIN228Morse MK4/2.L124 o MK/MK átalakító hüvely DIN228Morse MK4/3.L140 Sikmarófej : Ø50, Ø80 2 db Lapkakészlet: 2x1 doboz 20db Sarokmarófej: Ø63, Ø80 2db Lapkakészlet: 2x1 doboz 20db Központfúró A 2-6 min db (6 x 10 db) 60db Behúzó gomba DIN A40, furatos 20db Általános szerszámok: Villáskulcs készlet,8 részes 1klt dugókulcs készlet, 36 részes 1klt csillagkulcs készlet, 8 részes 1klt Imbuszkulcs készlet 1klt rézkalapács, gumikalapács csavarhúzók, 6db-os készlet 1klt. fogók 4db Főorsókúp- tisztító ISO 40 1klt. Leszorító vasak, csavarok, anyák (1 kis készlet ) 1klt. Mérőeszközei: Tolómérő ( konvencionális): 150 mm-es Tolómérők( konvencionális): 300 mm-es Tolómérő (digitális ): 150 mm-es Mikrométerek: ( 0-25, 25-50, 50-75mm-ig ) kengyeles Furat mikrométer: ( 5-30, mm-ig) mérőcsőrös Mérő óra: 0,01 mm-es osztással Mérő óra: 0,001 mm-es osztással Mágneses mérőóra-állvány Talpas magasságmérő: 300 mm-es Mérőorás furatmérő készlet mérőorával, műanyag dobozban mm-ig, 0,01mm pontosság 3db 2db 1klt.

19 SZERSZÁMBEÁLLÍTÓ ÉS BEMÉRŐ KÉSZÜLÉK (Fúró-, maró- és eszterga szerszámok számára) 1DB DECKEL MAHO MICROSET UNO 115 Microvision I A beszerzés során előírt műszaki követelmények: Fúró, maró szerszámokhoz, kompletten alkalmazható Beállítási tartomány: D= 230 mm, L= 370 mm Precíziós beállítási orsó ( SK50 ) VDI Indexálásal ellátva Pneumatikus szánrögzítés van mindkét tengelyen végállás nélküli finomállítással Mikrovision képfeldolgozó rendszer 10,4 os TFT színes monitorral Edge Finder funkció a szerszám-él gyors megtalálásához etalon a kalibráláshoz Kijelzési pontosság min. 0,001 mm Kamera telecentrikus objektivvel, 15- szörös nagyítás Kezeléshez legyen egér, legyen automatikus élfelismerés 2 db. USB csatlakozó, és min. RS-232 vonal Jelszóvédelemmel ellátva Nullavonalzó a kalibráláshoz. Levegőnyomás: 6-8 bar (elő beállítva 6-bar-ra) Elektromos csatlakozás: 230V, 50Hz A gép CE tanúsítvánnyal rendelkezik A SZÜKSÉGES TARTOZÉKOK LISTÁLYA: MICROSET Etikett nyomtató: Komplett kábellel és min. etikett rolnival (kb. 500 db). Szerszám adapter tartó : 8db SK50 adapterhez

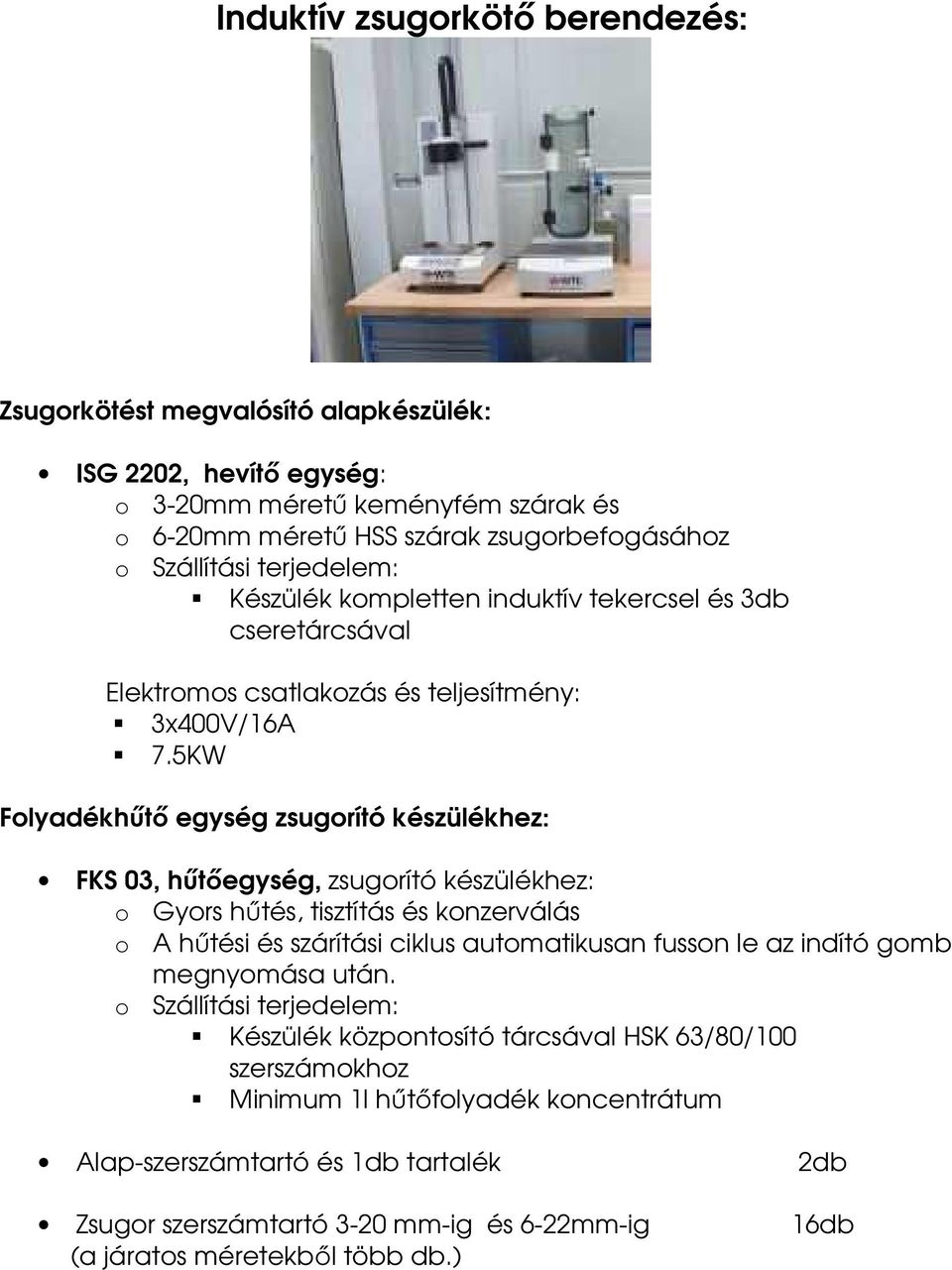

20 Induktív zsugorkötő berendezés: Zsugorkötést megvalósító alapkészülék: ISG 2202, hevítő egység: o 3-20mm méretű keményfém szárak és o 6-20mm méretű HSS szárak zsugorbefogásához o Szállítási terjedelem: Készülék kompletten induktív tekercsel és 3db cseretárcsával Elektromos csatlakozás és teljesítmény: 3x400V/16A 7.5KW Folyadékhűtő egység zsugorító készülékhez: FKS 03, hűtőegység, zsugorító készülékhez: o Gyors hűtés, tisztítás és konzerválás o A hűtési és szárítási ciklus automatikusan fusson le az indító gomb megnyomása után. o Szállítási terjedelem: Készülék központosító tárcsával HSK 63/80/100 szerszámokhoz Minimum 1l hűtőfolyadék koncentrátum Alap-szerszámtartó és tartalék 2db Zsugor szerszámtartó 3-20 mm-ig és 6-22mm-ig 16db (a járatos méretekből több db.)

21 HÍDRENDSZERŰ AUTOMATA 3D CNC MÉRŐGÉP 1DB HEXAGON METROLOG TESA MICRO-HITE DCC 3D Műszaki követelmények a gép vonatkozásában: Mérőgép asztal passzív, vibráció elnyelő lábakkal szerelt Aluminium - ötvözetből készült últra merev mérőhíd Kettős, fordulatszámcsökkentővel ellátott bordásszíj hajtással A tapintó mozgási sebessége haladja meg a 300 mm/sec, gyorsulása haladja meg az 1,7 mm/sec2 et A gép kialakításában alkalmazott anyagok hő kompatibilitása minimalizálja a külső hőmérséklet behatását a mérési eredményekre nézve és így alkalmassá tegye a mérőgépet mind mérőszobai, mind műhelyben való mérésre. légcsapágyak biztosítják mind a 3 tengely lágy, surlódásmentes mozgását. A Z-tengely pneumatikus működésű, automatikus ellensúly rendszerrel ellátott Üveg mérőlécek és úngynevezett érintésnélküli optikai leolvasók vannak a tengelyeken. A gép mérési tartománya minimum : X= 430mm Y= 480mm Z= 380mm legyen A mérhető alkatrész tömege haladja meg a 220 kg-ot A max. megengedett mérési hiba: 1. Az ISO szabvány szerint MPEE=3 + L/250 microméter L= az alakzat hossza mm-ben. 2. A tapintási hiba az ISO szerint MPEP= 3,5microméter Felbontóképesség: µm Működési hőmérséklet tartomány: C. Relativ nedvességtartomány amiben a gép még használható: 25-75% Elektromos csatlakozási igény.: 230 VAC ± 10%, Hz; 15 A

22 Szükséges elektromos teljesítmény nem haladhatja meg a 600 VAa Telepítés és helyszíni kalibrálás ISO szabvány szerint, amit átadáskor igazolni szükséges Opcióban legyen lehetőség késöbbi beszerzésnél csatlakoztatható motoros működésű elforduló mérőfej Tapintók az alapgéphez: Manuálisan elforduló mérőfej: Ismételhetően, manuálisan indexálható (elfordul/billen) mérőfej, beépített mérőszenzorral, állítható mérőerővel. Indexálási lépések: 15 lépésben mind a két irányban, összesen 168 pozicióban, a mérőfej újrakalibrálása nélkül a mérés során a beállítást követően. Imétlési pontosság, egy iráyban: 0.35 µm Pozicionálási ismétlési pontosság: 1.5 µm Állítható mérőerő: N M3 menet a tapintóhegyhez. Egy db 21 mm hosszú, átm. 4 mm fejű tapintóhegy. Tapintó készlet : A tapintókészlet a következőkből álljon: egynes, 20,5 mm, Ø 1 mm, M2 x 0,4 - qty 1 egyenes, 21 mm, Ø 2 mm, M2 x 0,4 - qty 2 egyenes, 10,5 mm, Ø 1 mm, M2 x 0,4 - qty 2 egyenes, 11 mm, Ø 2 mm, M2 x 0,4 - qty 6 egyenes, 11,5 mm, Ø 3 mm, M2 x 0,4 - qty 2 egyenes, 12 mm, Ø 4 mm, M2 x 0,4 - qty 2 csillag, 22,5 mm, Ø 2 mm, M2 x 0,4 - qty 1 csillag közép, 7,5 mm, M2 x 0,4 - qty 1 hosszabbító, 10 mm, M2 x 0,4 - qty 2 hosszabbító, 20 mm, M2 x 0,4 - qty 1 csukló, 8 mm, M2 x 0,4 - qty 1 Kalibráló etalon gömb Munkadarab befogó rendszer: 300x300x12 mm. Universal Aluminium, furatos lap és rögzítő készlet, mely a legbonyolúltabb alkatrész rögzítésére is alkalmas. (mágneses rögzítő, vákuumos rögzítő, különböző mechanikus befogók, stb.)

23 Műszaki követelmények a vezérlés vonatkozásában: CNC vezérlés, mely a mérőgép asztalában van elhelyezve Tartozik a géphez egy kézi joy-stick vezérlő egység, amely a mérőgép kényelmes kézi irányítására szolgál. Műszaki követelmények a hardver és szoftver vonatkozásában: CAD modellhez hasonlító merest végző mérőszoftver Mely tartalmaz legalább 8 db cad konverter modult A CAD model beolvasására alkalmas mérőszoftver mellett külön számítógépre telepíthető ( minimum 3db teljes értékű ) CAD Off-Line licenszel legyen az alapcsomag ellátva. Mérőszoftver, DCC On-line License, magyarul is Felhasználói kézikönyv, dokumentáció CD-n CMM technikai információk vezérlő gépkönyve Számítógép konfiguráció: A PC konfiguráció a CAD fájlok kezelésére alkalmas legyen Alapgép műszaki paraméterei : - HP XW 4600 Workstation számítógép, vagy ezzel egyenértékű - Intel Core 2 Duo E GHZ 4MB - MS VISTA 32B az MS XP 32B OS használatával is - HP 160GB SATA 3Gb/s NCQ 7200, 1 st HDD - HP 2 GB (2 x 1 GB) DDR2-667 ECC Memoia - RAM - HP 16x DVD/-RW Supermult SATA 1st - NVIDIA Q FX MB PCIe garfikus kártya - HP PS/2 Standard billentyűzet - HP PS/2 Optikai egér - HP NO Floppy Disk - Broadcom 5751 Netxtreme Gigabit PCIE - HP XW4600 Localization Kit - 2nd soros portt Adapter - 19 TFT monitor Nyomtatór: - HP Deskjet D4260 színes Inkjet - A4 vagy ezzel egyenértékű PC asztal és tartozékok: -Guruló, fékezhető asztal, kimondottan a mérőgépes felhsználáshoz kifejleszteve.

24 EGYETEMES CSÚCSESZTERGAGÉP 2DB TRENS SN32/ Csúcstávolság: 1000mm - öntöttvas egybeöntött, merev- gépágy, - edzett, köszörült gépágy, - Ǿ 200-as tokmány + tokmánytárcsa + tokmányvédő burkolat, - hátsó forgácsvédő burkolat, - CE előírásoknak megfelelő kivitel. - A gép fő műszaki paraméterei: Elforduló átmérő az ágy fölött mm 340 Elforduló átmérő az ágyban mm 520 Főorsó furat mm 50 Fordulatszám tartomány 1/min 2500 Hossz-előtolás tartomány mm/fordulat 0,025-3,2 Kereszt-előtolás tartomány 0,012-1,6 Főmotor-teljesítmény kw 4 Vágható menetek: Metrikus mm menetemelkedés 20 Withworth menet/1 zoll 150 DP menet 50 Modulmenet mm 10 Tartozékok és szolgáltatások a géphez: 3-pofás tokmány tokmánytárcsa Tokmányvédő burkolat 4-állású késtartó Hátsó késtartó, Forgácsfelfogó Állócsúcs MK 5 Csökkentő hüvely Morse 6/5 Nyírócsap készlet Kezelőszerszámok és cserekerekek

25 Hosszütköző, Keresztütköző Állóbáb csúszó pofákkal Mozgóbáb Forgácsoló szerszámok: 10 db késszár lapkákkal: 4 db külső megmunkáláshoz, 2 db furatkés, 2 db leszúró- kés, 1- külső, ill. belső - menetesztergáláshoz Forgócsúcs Tappancs, Géplámpa Ipari padlórostély vagy szőnyeg a gép elé, 1000x1500mm-es, csúszásmentes (R11/V10) fémforgács képződés helyén is használható Kétrekeszes fémbetétes veszélyes hulladék tároló ( fémforgács és géprongy tárolására) Szerszámtároló szekrény, kétajtós, polcos,zárható

26 EGYETEMES CSÚCSESZTERGAGÉP (HEIDENHAIN KÉTTENGELYES POZÍCIÓ KIJELZŐVEL) 1DB TRENS SN32/ Csúcstávolság: min. 750mm, - öntöttvas egybeöntött, merev- gépágy, - edzett, köszörült gépágy, - Ǿ 200-as tokmány + tokmánytárcsa + tokmányvédő burkolat, - hátsó forgácsvédő burkolat, - CE előírásoknak megfelelő kivitel. A gép fő műszaki paraméterei: Elforduló átmérő az ágy fölött mm min.: 340 Elforduló átmérő az ágyban mm min.: 520 Főorsó furat mm min.: 50 Fordulatszám tartomány 1/min min.: 2500 Hossz-előtolás tartomány mm/fordulat 0,025-3,2 Kereszt-előtolás tartomány 0,012-1,6 Főmotor-teljesítmény kw 4 Vágható menetek: Metrikus mm menetemelkedés min.: 20 Withworth menet/1 zoll min.: 150 DP menet min.: 150 Modulmenet mm min.: 10

27 Tartozékok és szolgáltatások a géphez: 3-pofás tokmány tokmánytárcsa Tokmányvédő burkolat 4-állású késtartó Hátsó késtartó, Forgácsfelfogó Állócsúcs MK 5 Csökkentő hüvely Morse 6/5 Nyírócsap készlet Kezelőszerszámok és cserekerekek Hosszütköző, Keresztütköző Mozgóbáb, Forgócsúcs Tappancs, Géplámpa Ipari padlórostély vagy szőnyeg a gép elé, 1000x1500mm-es, csúszásmentes (R11/V10) fémforgács képződés helyén is használható Kétrekeszes fémbetétes veszélyes hulladék tároló ( fémforgács és géprongy tárolására) Szerszámtároló szekrény, kétajtós, polcos,zárható Állóbáb csúszó pofákkal 2 tengelyes pozíciókijelző: o Heidenhain ND 522, Forgácsoló szerszámok: 10 db késszár lapkákkal: 4 db külső megmunkáláshoz, 2 db furatkés, 2 db leszúró- kés, 1- külső, ill. belső - menetesztergáláshoz

28 EGYETEMES CSÚCSESZTERGAGÉP 4 db ELMAG - PROFI 1000/165 Az ajánlott gép általános műszaki jellemzői: Erős hajtómotor 1,5 kw, 400 V Nagy terhelhetőség hajtás-rendszer minőségi szíjhajtással Egyszerűen beállítható orsófordulatszám, 8 fordulatszám fokozat ford/perc-ig Lábbal működtethető mechanikus orsófék a gyors kezeléshez Edzett, merev főorsó CAMLOCK D1 4 tokmánybefogással és MK 5 orsókúppal 38 mm-es orsófurat a hosszú tengelyek befogásához Hosszú élettartamú fő- és mellékhajtómű, olajban futó edzett, köszörült fogaskerekekkel Nagy főorsó körfutás-pontosság az axiálisan beállítható precíziós kúpgörgős csapágyak által 20 hossz- és keresztelőtolás Megfelelő biztosítás a vezér- és vonóorsó egyidejű kapcsolása ellen, mely ideális a szakképzésben résztvevők számára Pozícióütköző, a tokmánnyal történő ütközés elkerüléséhez Precíz trapézmenetes vezérorsó kuplunggal és túlterhelésvédelemmel Erős vonóorsó az automata előtoláshoz Könnyen kapcsolható főorsó- és előtolás fokozatok Edzett, köszörült, öntvényből készült széles ágyvezeték erős keresztbordázattal az optimális rezgéscsillapításhoz

29 Kivehető híd Ø 476 mm-ig nagyságú munkadarabok elforgásához Precíz hossz-, sík- és késszán játékmentesen beállítható vezetőlécekkel Biztonság: VÉSZ-KI gombbal és biztonsági kapcsolóval a tokmányvédő burkolaton Fröccsenő víz elleni védelemmel ellátott halogén munkatér lámpa Masszív szegnyereg egykaros rögzítővel, eltolható szegnyereg felső résszel kúpesztergáláshoz Könnyen áttekinthető menet- és fordulatszám táblázatok a gép főorsó házán Áttekinthető kezelő felület Nagy szerszámgép pontosság DIN szabvány szerint A gép fő műszaki paraméterei Munkatartomány Csúcstávolság mm Csúcsmagasság 165 mm Elforduló átmérő ágy felett 330 mm Elforduló átmérő szán felett 198 mm Elforduló átmérő a hídban 476 mm Híd hossza 1150 mm Gépágy szélesség 187 mm Keresztszán elmozdulás 175 mm Késszán elmozdulás 73 mm Esztergakés keresztmetszet, max. 16 x 16 mm Főorsó Főorsó homlok, DIN D1 4, CAMLOCK Orsó furat 38 mm Főorsó morzekúp MK 5 Orsófordulatszám, 8 fokozat ford/perc Előtolás tartományok 20 hosszelőtolás 0,067 1,109 mm/ford 20 keresztelőtolás 0,018 0,275 mm/ford Menetvágás előtolás tartományok 27 metrikus menet 0,45 10 mm 36 zoll - menet 3,5 80 menet/zoll

30 Vezérorsó emelkedés Vezérorsó átmérő 3 mm 22 mm Szegnyereg és hüvely Hüvely átmérő 32 mm Hüvely morzekúp MK 3 Hüvely löket 75 mm Hajtómotor / elektromos csatlakozás Elektromotor hajtásteljesítmény 1,5 kw Csatlakozási feszültség 400 V / 50 Hz Alaptartozékok: Hárompofás tokmány Ø 160 mm Négypofás síktárcsa Ø 200 mm Felfogó tárcsa Ø 300 mm 2 db állócsúcs Forgócsúcs MK 3 Futóbáb Állóbáb Négykéses késtartó Tokmányvédő biztonsági kapcsolóval Halogén géplámpa Menetóra számláló Cserekerék készlet Forgácstálca Forgácsvédő Szerszámkészlet Külön - tartozékok: Váltólapkás esztergakés készlet 16 x 16 mm, 7 darabos 1készlet Váltólapka készlet 16 x 16 mm késkészlethez, 7x10 lapka Gépalátét (tappancs) a gép rögzítéséhez 6 db/gép

31 VERTIKÁLIS SZERSZÁM- KONZÓLMARÓGÉP 1DB OSO FNK 2 R - öntöttvas egybeöntött- gépállvány, ill. merev konzol, - edzett, köszörült vezetékek, - CE előírásoknak megfelelő kivitel. - A gép fő műszaki paraméterei: Asztal méret mm min.: 300 x 1300 Asztalterhelhetőség kg min.: 200 Munkalöketek hossz (X) mm min.: 800 Munkalöketek kereszt (Y) mm min.: 370 Munkalöketek függőleges (Z) mm min.: 450 Előtolás fokozatok száma fokozatmentes Előtolás tartomány (X,Y) mm/perc min.: 600 Előtolás tartomány (Z) mm/ perc min.: 190 Gyorsjárat (X,Y) mm/ perc min.: 1500 Gyorsjárat (Z) mm/ perc min.: 450 Főorsó végződés ISO 40 Fordulatszám tartomány, fordulat/p erc min.: 4000 Motorteljesítmény kw min.: 3 Tartozékok és szolgáltatások a géphez: Munkatér és biztonsági burkolat Horizonttál fej, Támasztó csapágy, Hosszú marótüske, Rövid marótüske ISO 40 3 db, Patronbefogó: Patron: 5 db (4-10 mm-ig)

32 Patron: 5 db (20 mm-ig), Fúrótokmány, Csökkentő hüvely fúrótokmányhoz, Tüske a fúrótokmányhoz, Maró-szerszámok: (lapkás) o 2 db homlok-marószerszám nagyoláshoz o 2 db homlok-marószerszám simításhoz o 3 db szármaró o 4 db tárcsamaró Rezgéscsillapító gépalátét Géplámpa Szerszámtároló szekrény, kétajtós, polcos,zárható

33 UNIVERZÁLIS KONZOLMARÓGÉP 1DB OSO FGU 32 - öntöttvas egybeöntött- gépállvány, ill. merev konzol, - edzett, köszörült vezetékek, - CE előírásoknak megfelelő kivitel. A gép fő műszaki paraméterei: Asztal méret mm min.: 300 x 1400 Asztalterhelhetőség kg min.: 220 Munkalöketek hossz (X) mm min.: 1000 Munkalöketek kereszt (Y) mm min.: 250 Munkalöketek függőleges (Z) mm min.: 400 Előtolás fokozatok száma fokozatmentes Előtolás tartomány (X,Y) mm/perc min.: 1600 Előtolás tartomány (Z) mm/ perc min.: 450 Gyorsjárat (X,Y) mm/ perc min.: 1500 Gyorsjárat (Z) mm/ perc min.: 450 Főorsó végződés ISO 50 Fordulatszám tartomány, fordulat/p erc min.: 1400 Motorteljesítmény kw min.: 5 Tartozékok és szolgáltatások a géphez: Munkatér és biztonsági burkolat Vertikális marófej, (ISO 40) Vésőfej,

34 Leemelő berendezés, Rövid marótüske ISO 40 2 db, Hosszú marótüske, 2 db. Fix satu: 125 mm Forgatható satu: 125 mm Patronbefogó, Patronkészlet 5 db, Maró-szerszámok: (lapkás) 2 db homlok-marószerszám nagyoláshoz 2 db homlok-marószerszám simításhoz 3 db szármaró 4 db tárcsamaró Rezgéscsillapító gépalátét Géplámpa Ipari padlórostély vagy szőnyeg a gép elé, 1000x1500mm-es, csúszásmentes (R11/V10) fémforgács képződés helyén is használható Kétrekeszes fémbetétes veszélyes hulladéktároló (fémforgács és géprongy tárolására) Szerszámtároló szekrény, kétajtós, polcos, zárható 3 tengelyes pozíciókijelző Heidenhain

35 SÍKKÖSZÖRŰGÉP 1DB ACRA ASG 1020HS - minden meghatározó szerkezeti elem -(állvány, függőleges oszlop, alapszán, asztal, stb.)- öntöttvas kivitelű - vezetékek egyik felülete edzett- öntöttvas, a vele érintkező másik felület műanyag-bevonatú., - Asztal hossz-mozgást hidraulika működtesse, - a hidraulikus tápegység automatikusan olajozza az összes csúszóvezetéket, - CE előírásoknak megfelelő kivitel. A gép fő műszaki paraméterei: Asztal méret mm min.: 250 x 600 Asztal működő felület mm min.: 230 x 500 Köszörülhető felület mm min.: 230 x 500 Asztalterhelhetőség kg min.: 250 Munkalöketek hossz (X) mm min.: 550 Munkalöketek kereszt (Y) mm min.: 250 Motorteljesítmény kw min.: 1,5 Géptömeg kg min.: 1500 Tartozékok és szolgáltatások a géphez: villamos berendezés motorokkal, 3x380V, 50Hz hálózathoz, köszörűkorong kiegyensúlyozó állvány és tüske, köszörűkorong (a gépen), felfogó peremmel, kezelő kulccsal és lehúzóval, tartalék köszörűkorong, géplámpa, Ipari padlórostély vagy szőnyeg a gép elé, 1000x1500mm-es, csúszásmentes (R11/V10) fémforgács képződés helyén is használható Kétrekeszes fémbetétes veszélyes hulladéktároló (fémforgács és géprongy tárolására) automatikus kenő-rendszer,

36 szerszámtároló, kezelőszerszámokkal, 1 készletszintező csavar alátétekkel, Mágnes asztal működő felület: 250 x 500 mm, Mágnes asztal demagnetizálóval, Hűtőberendezés papírszűrővel, Keresztirányú finom fogásvételi lehetőség korongfelfogó agy koronglehúzó,

37 EGYETEMES PALÁSTKÖSZÖRŰGÉP 1DB ELMAG -CG 500 Az ajánlott gép általános műszaki jellemzői: - pontosan beállítható főorsó és stabil szánrendszer - sokoldalú felhasználási lehetőség, az asztal, főorsó ház és a köszörűorsó ház szögben történő elfordításának lehetősége által - maximális munkadarab súly: 10 kg - külső és belső köszörülés váltásához a köszörű orsóház 180 fokban elfordítható - munkadaraborsó széles sebességtartománnyal - fokozatmentesen szabályozható hidraulikus hosszelőtolás - köszörűkorong pozícionálás és hosszmozgás manuális és hidraulikus - szegnyereg-hüvely lábkapcsolóval hidraulikusan mozgatható - pontosság a palástköszörűk DIN- szabványa szerint - megbízható üzemelés, hosszú élettartam A gép fő műszaki paraméterei Munkatartomány Csúcsmagasság Köszörülési átmérő, max. Csúcstávolság Köszörülési hossz, max. Munkadarab súly, max. Belső köszörülési átmérő Belső köszörülési mélység Belső köszörülési berendezés előtolás-inkrement 100 mm 125 mm 520 mm 500 mm 10 kg mm 50 mm 0,0025 mm

38 Fokozatmentes hidraulikus 0,05 4,5 m/min asztalmozgatás Asztal elfordulás jobbra + balra ± 9º Orsóház Fordulatszám (6) ford/perc Forgatás jobbra / balra ± 45º Orsókúp MK 4 Köszörű-orsóház Löket, max. 115 mm Köszörűfej hidraulikus gyorsjárat 15 mm/min Kézi kerék körbefordulásonkénti 0,5 mm előtolás Előtolás az előtolás-kar 0,0025 mm működtetésénél Köszörűkorong méret 300 x 40 x 127 mm Elforgatható jobbra + balra ± 180º Szegnyereg belső kúp MK 2 Furat-köszörű orsó Fordulatszám ford/perc Hajtásteljesítmény 3,475 kw Méretek, súly: Gép méretei (h x sz x m) 2240 x 1160 x 1600 mm Gép súly 1800 kg Alaptartozékok: - két-tengelyes digitális pozíció kijelző, SINO típusú - furatköszörű egység - hárompofás tokmány D= 80 mm - koronglehúzó tartó - korong kiegyensúlyozó állvány komplett - központozó csúcs 2 db - köszörűkorong agy - köszörűkorong agy lehúzó - hűtővízrendszer - halogén lámpa - kezelő szerszámok - tartalék korongok ( min.: 3db )

39 OSZLOPOS FÚRÓGÉP 2DB HELTOS VS 20 B - öntöttvas gépalaplap, ill. konzol (asztal), - edzett, keménykrómozott, köszörült (vezető) oszlop, - CE előírásoknak megfelelő kivitel. A gép fő műszaki paraméterei: Legnagyobb fúrási átmérő acélba mm min.: 20 Fúrásmélység mm min.: 150 Vízszintes asztalfelület mm min.: 320 x 300 Főorsó végződés MORSE min.: 3 Főorsó fokozatok száma min.: 15 Csatlakozási feszültség 380 V / 50 Hz / 3 Motorteljesítmény kw min.: 3 Tartozékok és szolgáltatások a géphez: Komplett elektromos kivitel 3 x 380 V/50 Hz Biztonsági burkolat Hűtőberendezés Hajtókar az asztal állításához az oszlopon Kiütő ék a főorsó kúphoz Menetvágási lehetőség, menetfúrófej (min. 2 géphez) Gépsatu,

40 SZALAGFŰRÉSZGÉP (Hidraulikus előtolás) 1DB PILOUS ARG 250 SAF - Szögben elfordítható (60 fok jobbra) fűrészkeret, - öntöttvas merev- fűrészkeret, - öntöttvas merev- befogó szerkezet-alap (satu), - hidraulikus előtolás, hidraulikus satuzárás, - fokozatmentes szalagsebesség szabályozás, - munkabiztonsági okok miatt az aljzatbetonhoz /padozathoz/ rögzíthető gépállvány, - CE előírásoknak megfelelő kivitel. - A gép fő műszaki paraméterei: Vágás tartomány (90 fok): körszelvény mm min.: Ǿ 250 négyzetszelvény mm min.: 240 téglalap szelvény mm min.: 300 x 160 Szalagsebesség m/perc min.: 90 Fűrészszalag hosszmérete: mm min.: 2700 Csatlakozási feszültség: V 400 Motorteljesítmény: W min: 2200 Tartozékok és szolgáltatások a géphez: munkadarab leszorító, kötegben vágáshoz, géplámpa, görgős-támasz, fűrészszalag 5 db

41 SZALAGFŰRÉSZGÉP (Gravitációs előtolás) 1DB/MŰHELY PILOUS ARG 220 PLUS - Szögben elfordítható (60 fok jobbra / 45 fok balra) fűrészkeret, - öntöttvas merev- fűrészkeret, - öntöttvas merev- befogó szerkezet - alap (satu), - munkabiztonsági okok miatt az aljzatbetonhoz /padozathoz/ rögzíthető gépállvány, - CE előírásoknak megfelelő kivitel. A gép fő műszaki paraméterei: Vágás tartomány (90 fok): körszelvény mm min.: Ǿ 200 négyzetszelvény mm min.: 200 téglalap szelvény mm min.: 240 x 125 Fűrészszalag hosszmérete: mm min.: 2450 Csatlakozási feszültség: V 400 Motorteljesítmény: W min: 1000 Tartozékok és szolgáltatások a géphez: munkadarab leszorító, kötegben vágáshoz, géplámpa, görgős támasz, Tartalék fűrészszalag 5 db

42 ASZTALI KÖSZÖRŰGÉP HOLZMAN DSM 150 3DB/MŰHELY - Kétkorongos, - CE előírásoknak megfelelő kivitel. A gép fő műszaki paraméterei: Köszörűkorong átmérője mm min.: Ǿ150 Köszörűkorong szélessége mm min.: 20 Köszörűkorong furat mm Ǿ32 Fordulatszám ford. / min.: 2900 min Csatlakozási feszültség V 230 Motorteljesítmény W min.: 500 Tartozékok és szolgáltatások a géphez: Munkatér és biztonsági burkolat, Állítható támaszték (tárgyasztal), Biztonsági védőüveg. 4 db TARTALÉK köszörűkorong

43 ASZTALI FÚRÓGÉP /Ipari kivitel/ fúrókapacitás 16mm ELMAG KBM 16 T 1DB/MŰHELY - öntöttvas gépalaplap, ill. konzol (asztal), - edzett, keménykrómozott, köszörült (vezető) oszlop, - CE előírásoknak megfelelő kivitel. A gép fő műszaki paraméterei: Legnagyobb fúrási átmérő acélba mm min.: 15 Fúrásmélység mm min.: 70 Vízszintes asztalfelület mm min.: 300 x 300 Főorsó végződés MORSE min.: 2 Főorsó fokozatok száma min.: 10 Csatlakozási feszültség 400 V / 50 Hz / 3 Motorteljesítmény W min.: 500 Tartozékok és szolgáltatások a géphez: Gyorsszorítós fúrótokmány, Átalakító tüske, Kiütő ék a főorsó kúphoz Szerszámkészlet, Fúrótokmány, Satu,
