1 JÖHET ORKÁN, JÖHET SZÉL! Viharálló RHEINZINK fémlemez fedések Dr. Birghoffer Péter RHEINZINK Hungaria KO. RHEINZINK- FEDÉSEK AMIK MÁR BIZONYÍTOTTÁK SZÉLÁLLÓSÁGUKAT Szabó Ervin Könyvtár épülete, Budapest Építész: Hegedűs Péter (MATESZ) 1

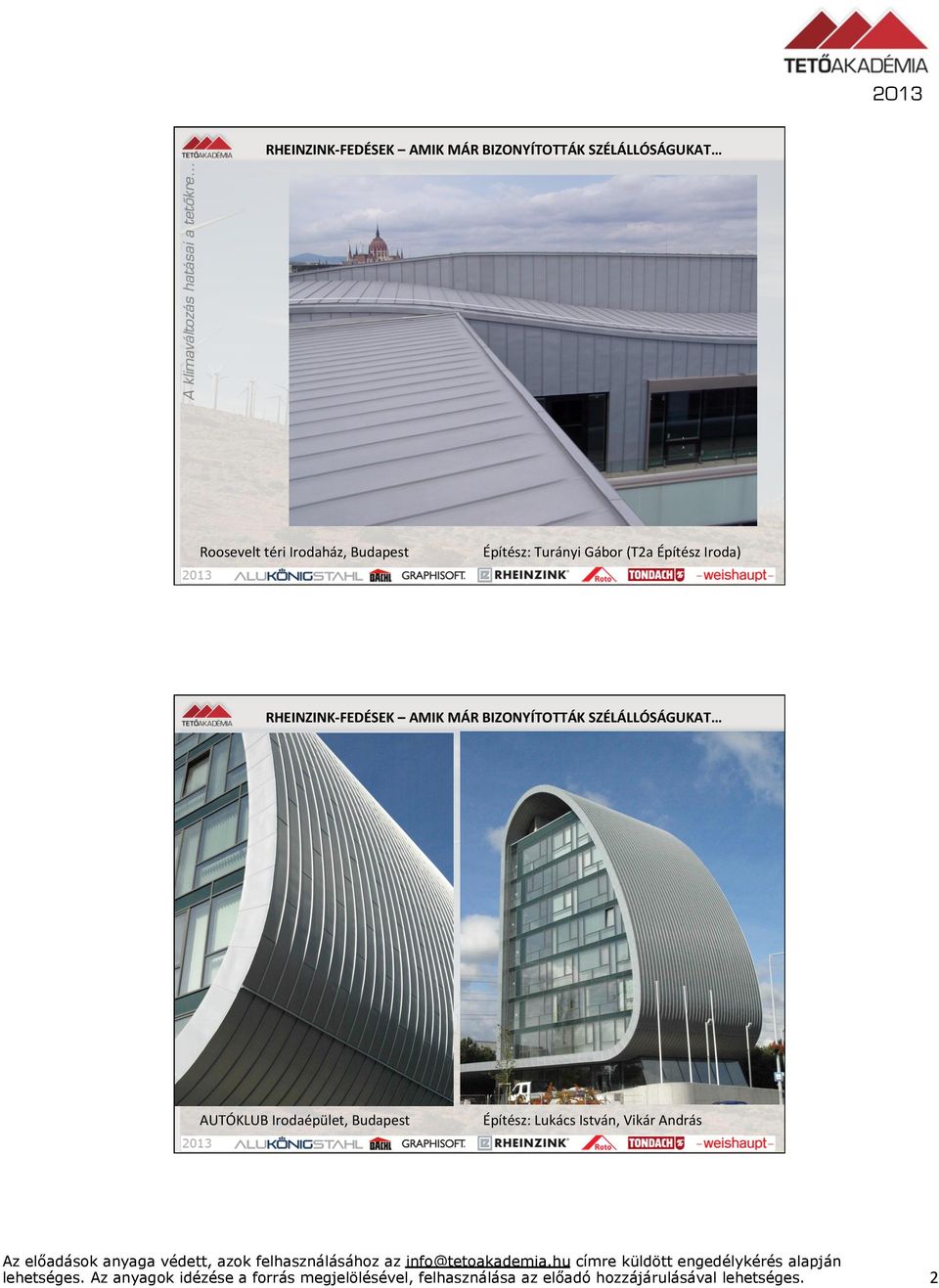

2 RHEINZINK- FEDÉSEK AMIK MÁR BIZONYÍTOTTÁK SZÉLÁLLÓSÁGUKAT Roosevelt téri Irodaház, Budapest Építész: Turányi Gábor (T2a Építész Iroda) RHEINZINK- FEDÉSEK AMIK MÁR BIZONYÍTOTTÁK SZÉLÁLLÓSÁGUKAT AUTÓKLUB Irodaépület, Budapest Építész: Lukács István, Vikár András 2

3 Mai témáink VESZÉLYEK ÉS TANULSÁGOK HOL LESELKEDNEK VESZÉLYEK AZ ÉPÍTÉSZ TERVEZŐKRE? SZABÁLYOZÁS, IRÁNYELVEK TETŐZÓNÁK, VESZÉLYES TERÜLETEK SZÜKSÉGES MŰSZAKI INTÉZKEDÉSEK A KÁROK MEGELŐZÉSÉRE SZOLÁRIS ENERGIANYERŐ SZERKEZETEK RÖGZÍTÉSE A TETŐN VIHARÁLLÓ RHEINZINK FÉMLEMEZ FEDÉSEK VESZÉLYEK ÉS TANULSÁGOK 3

4 2013 VIHARKÁROK AZ EGYIK TETŐ KÁROSODOTT A MÁSIK NEM MI AZ OKA? 4

5 2013 VIHARÁLLÓ RHEINZINK FÉMLEMEZ FEDÉSEK HOL LESELKEDNEK VESZÉLYEK AZ ÉPÍTÉSZ TERVEZŐKRE? SZÉLERŐK HATÁSA ÉS FELVÉTELE 5

6 REPÜL A NEHÉZ KŐ - I. REPÜL A NEHÉZ KŐ - II. 6

7 ÉS EGY MODERN KORI KÖVETŐ PÉCS- POGÁNYI REPÜLŐTÉR RÉGI RÖGZÍTŐFÉRC: NADRÁGHAFTER 7

8 2013 RÉGI RÖGZÍTŐFÉRC: NADRÁGHAFTER ÁLLÓ- ÉS CSÚSZÓFÉRCEK 8

9 2013 ALJZAT MINŐSÉGE ÉS LERÖGZÍTÉSE AZ ALJZAT MINDEN ELEME KELLŐEN RÖGZÍTETT LEGYEN! 9

10 2013 ALJZAT MINŐSÉGE ÉS RÖGZÍTÉSE: MINDEN SZARUFÁN LEGALÁBB 2-2 DB RÖGZÍTŐFÉRCEK SZERELÉSE KELLŐ SŰRŰSÉGGEL! 10

11 VIHAR ÁLTAL KÁROSÍTOTT TETŐ VIHAR ÁLTAL KÁROSÍTOTT TETŐ RÖGZÍTŐFÉRCEK ELŐÍRT TÁVOLSÁGA: - BELSŐ TERÜLETEN: MAX. 33 CM - PEREMTERÜLETEN: MAX. 28 CM - SAROKTERÜLETEN: MAX. 25 CM 11

12 2013 MI VOLT A PROBLÉMA? RÖGZÍTŐFÉRCEK CM- KÉNT!!! 70 CM!!! 85 CM!!! EGY MÁSIK MINTHA - MEKKMESTER ERRE JÁRT 12

13 2013 AKADÁLYOZOTT HŐMOZGÁS AKADÁLYOZOTT HŐMOZGÁS - ÉS MÉG MI MINDEN! 13

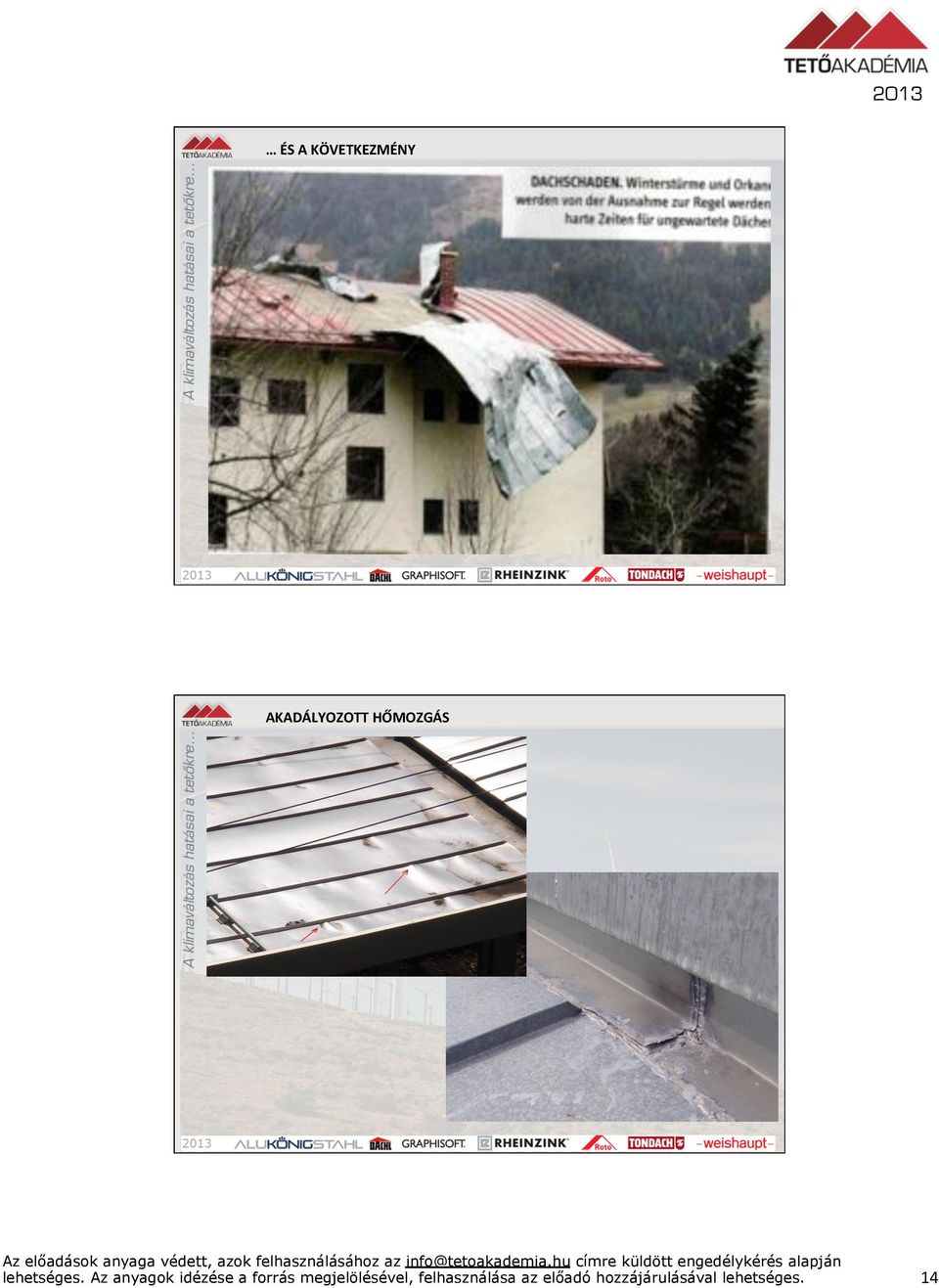

14 ÉS A KÖVETKEZMÉNY AKADÁLYOZOTT HŐMOZGÁS 14

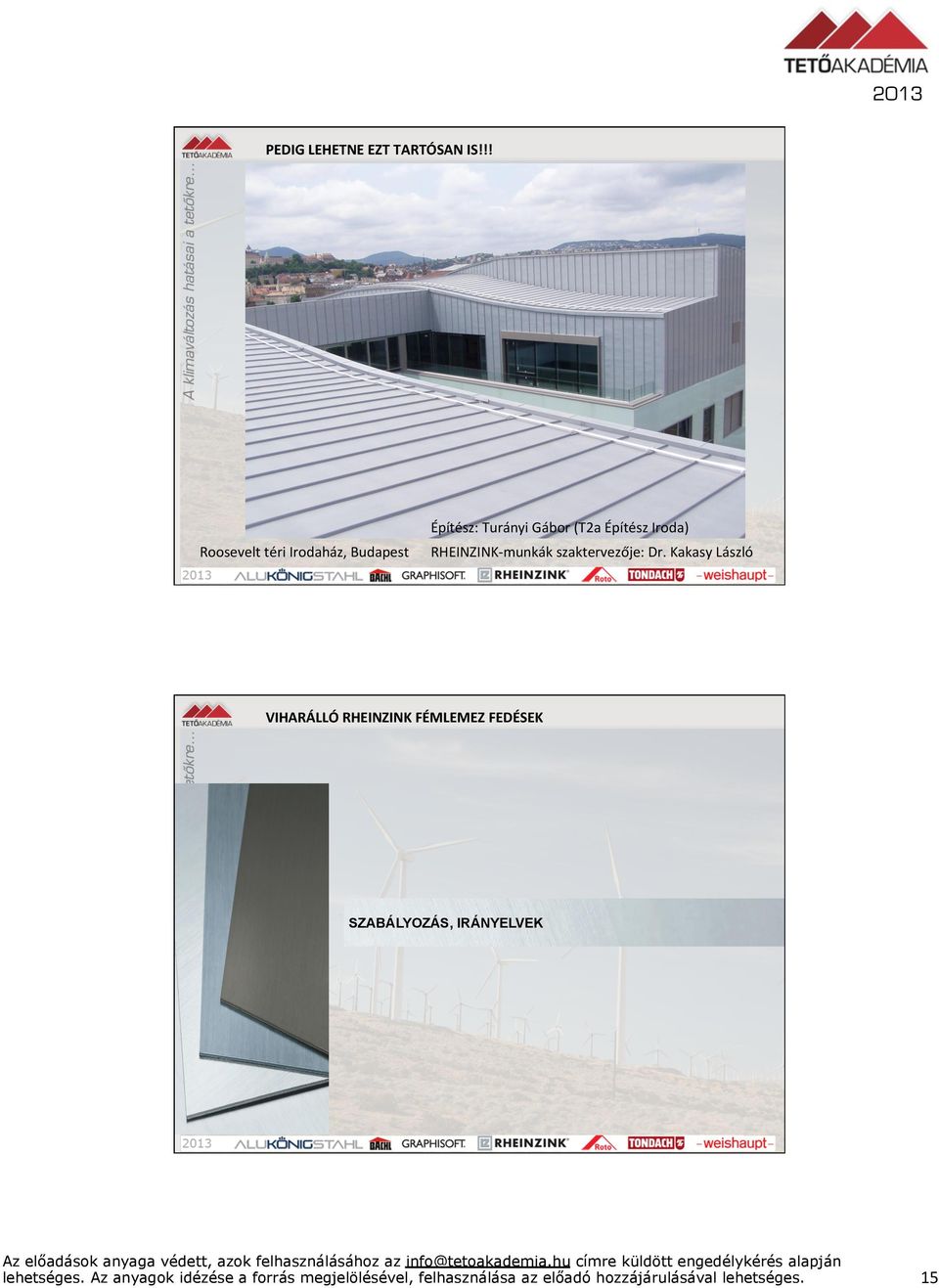

15 2013 PEDIG LEHETNE EZT TARTÓSAN IS!!! Építész: Turányi Gábor (T2a Építész Iroda) Roosevelt téri Irodaház, Budapest RHEINZINK- munkák szaktervezője: Dr. Kakasy László VIHARÁLLÓ RHEINZINK FÉMLEMEZ FEDÉSEK SZABÁLYOZÁS, IRÁNYELVEK 15

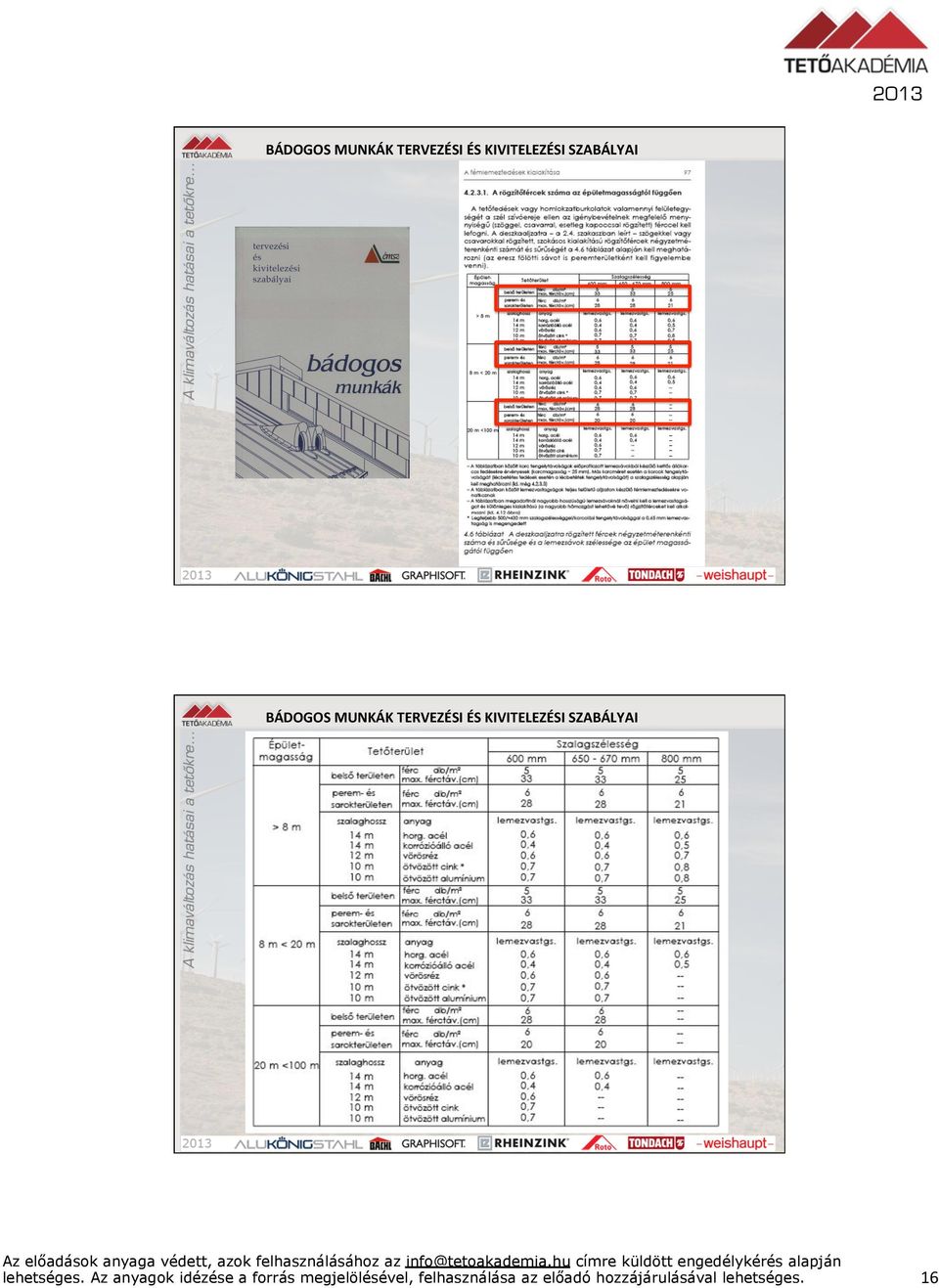

16 BÁDOGOS MUNKÁK TERVEZÉSI ÉS KIVITELEZÉSI SZABÁLYAI BÁDOGOS MUNKÁK TERVEZÉSI ÉS KIVITELEZÉSI SZABÁLYAI 16

17 ÁLLÓFÉRCEK SÁVJA A LEJTÉSTŐL FÜGGŐEN ÁLLÓFÉRCEK SÁVJA KONTYOLT TETŐN 17

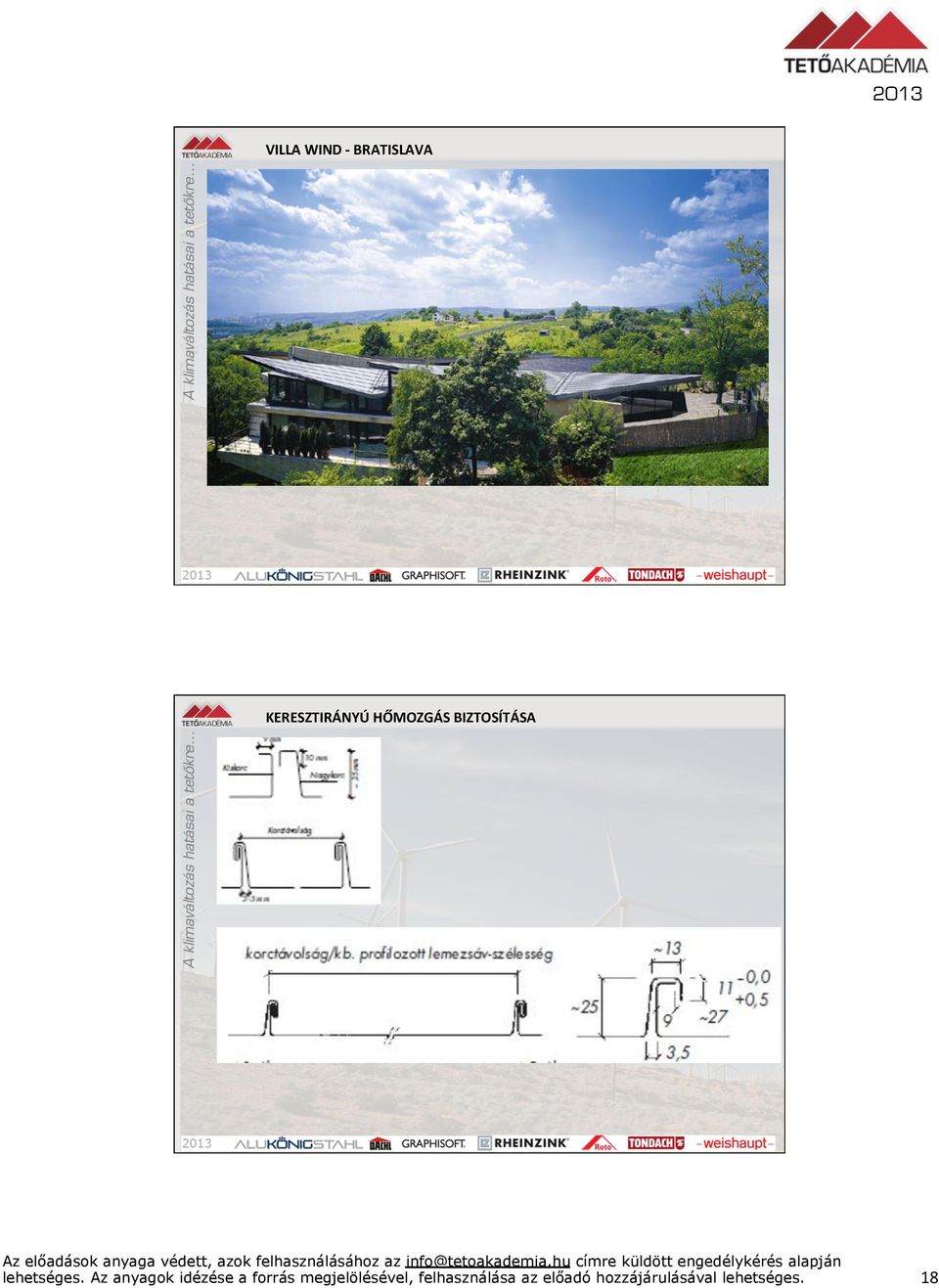

18 VILLA WIND - BRATISLAVA KERESZTIRÁNYÚ HŐMOZGÁS BIZTOSÍTÁSA 18

19 2013 VIHARÁLLÓ RHEINZINK FÉMLEMEZ FEDÉSEK TETŐZÓNÁK, VESZÉLYES TERÜLETEK PEREMZÓNA I. 19

20 PEREMZÓNA II. PEREMZÓNA III. 20

21 2013 PEREMZÓNA IV. EGYÉB VESZÉLYES TERÜLETEK 21

22 EGYÉB VESZÉLYES TERÜLETEK EGYÉB VESZÉLYES TERÜLETEK 22

23 EGYÉB VESZÉLYES TERÜLETEK TÚLLÓGÓ TETŐK ESETÉN: NEMCSAK SZÉLSZÍVÁSSAL, HANEM SZÉLNYOMÁSSAL IS KELL SZÁMOLNI! KETTŐS IGÉNYBEVÉTEL SŰRÍTETT KORCTÁVOLSÁG + SŰRÍTETT RÖGZÍTŐFÉRC- TÁVOLSÁG! VIHARÁLLÓ RHEINZINK FÉMLEMEZ FEDÉSEK SZÜKSÉGES MŰSZAKI INTÉZKEDÉSEK A KÁROK MEGELŐZÉSÉRE 23

24 A RÖGZÍTŐFÉRCEK SŰRÍTÉSE A TETŐ PEREMTERÜLETEIN A RÖGZÍTŐFÉRCEK SŰRÍTÉSE A TÚLNYÚLÓ TETŐPEREMEKEN 24

25 2013 RHEINZINK CLIPFIX RÖGZÍTŐFÉRCEK SZOLÁRIS ENERGIANYERŐ SZERKEZETEK RÖGZÍTÉSE A TETŐN 25

26 SZOLÁRIS ENERGIANYERŐ ELEMEK RÖGZÍTÉSE A TETŐVEL PÁRHUZAMOSAN A TETŐVEL PÁRHUZAMOS ELEMEK ESETÉN: KORCRA RÖGZÍTÉS 26

27 RÖGZÍTŐFÉRCEK SŰRÍTÉSE MÉRETEZETTEN! RÖGZÍTŐFÉRCEK SŰRÍTÉSE MÉRETEZETTEN! 27

28 A TETŐBŐL KIEMELKEDŐ ELEMEK ESETÉN: NEM KORCRA RÖGZÍTETT!!! A TETŐBŐL KIEMELKEDŐ ELEMEK ESETÉN: TARTÓSZERKEZETRE RÖGZÍTETT 28

29 KÜLÖNLEGES SZOLÁR- TARTÓK XXXXX TEMPLOM. KAZINCBARCIKA 29

30 2013 KÖRKÉPCSARNOK (FESZTY KÖRKÉP) - ÓPUSZTASZER KÖRKÉPCSARNOK (FESZTY KÖRKÉP) - ÓPUSZTASZER 30

31 RHEINZINK TELJES VASTAGSÁGÁBAN VÉDŐANYAG RHEINZINK TERMÉSZETES FELÜLET 31

32 2013 RHEINZINK TERMÉSZETES FELÜLET RHEINZINK TERMÉKCSOPORTOK 32

33 2013 RHEINZINK QUALITY ZINC RHEINZINK CHECK IN TO THE WORLD OF ZINC 33

34 VIHARÁLLÓ RHEINZINK FÉMLEMEZ FEDÉSEK KÖSZÖNÖM A FIGYELMET! Dr. Birghoffer Péter 34
