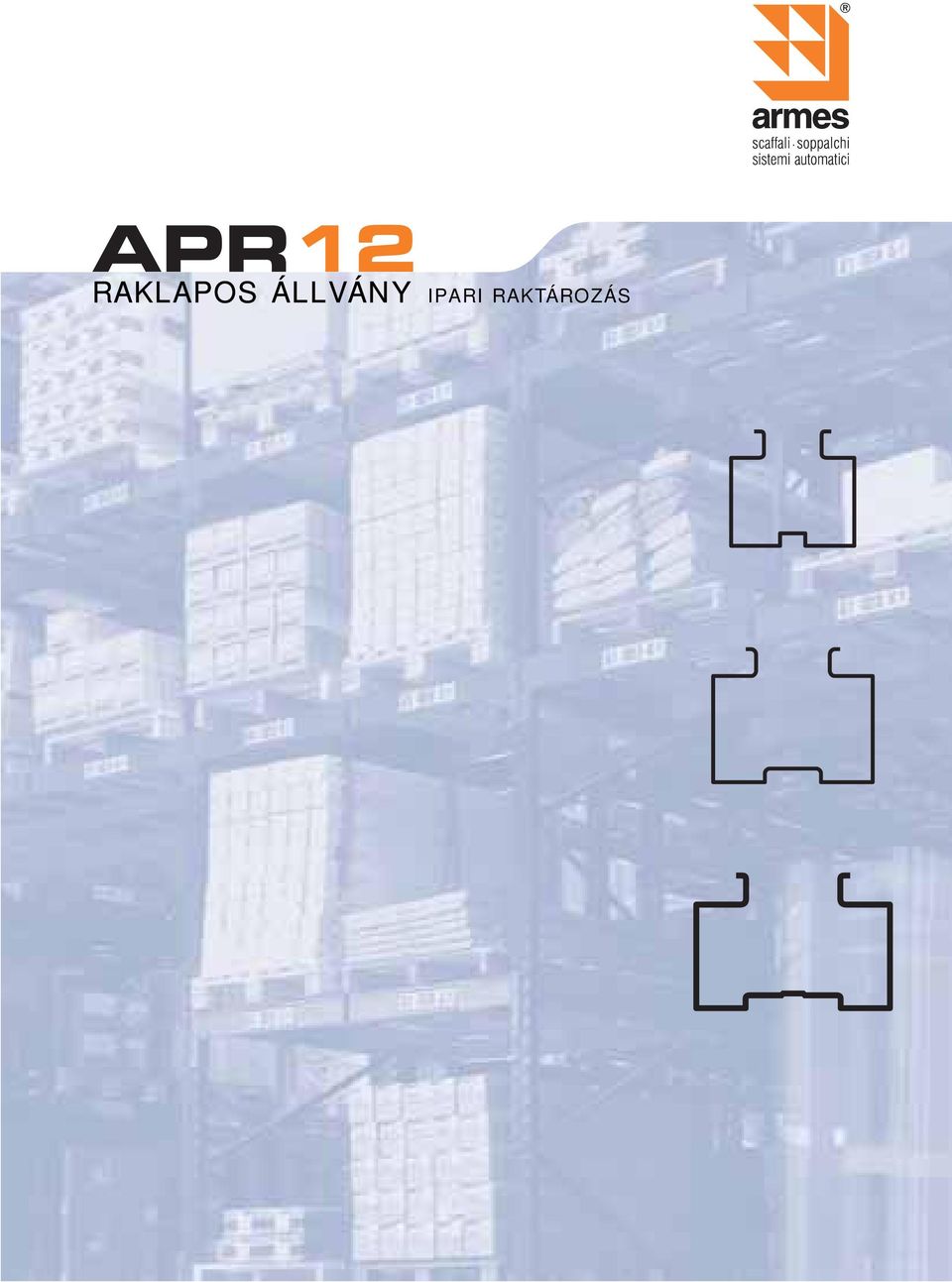

3 APR12 RAKLAPOS ÁLLVÁNY IPARI RAKTÁROZÁS

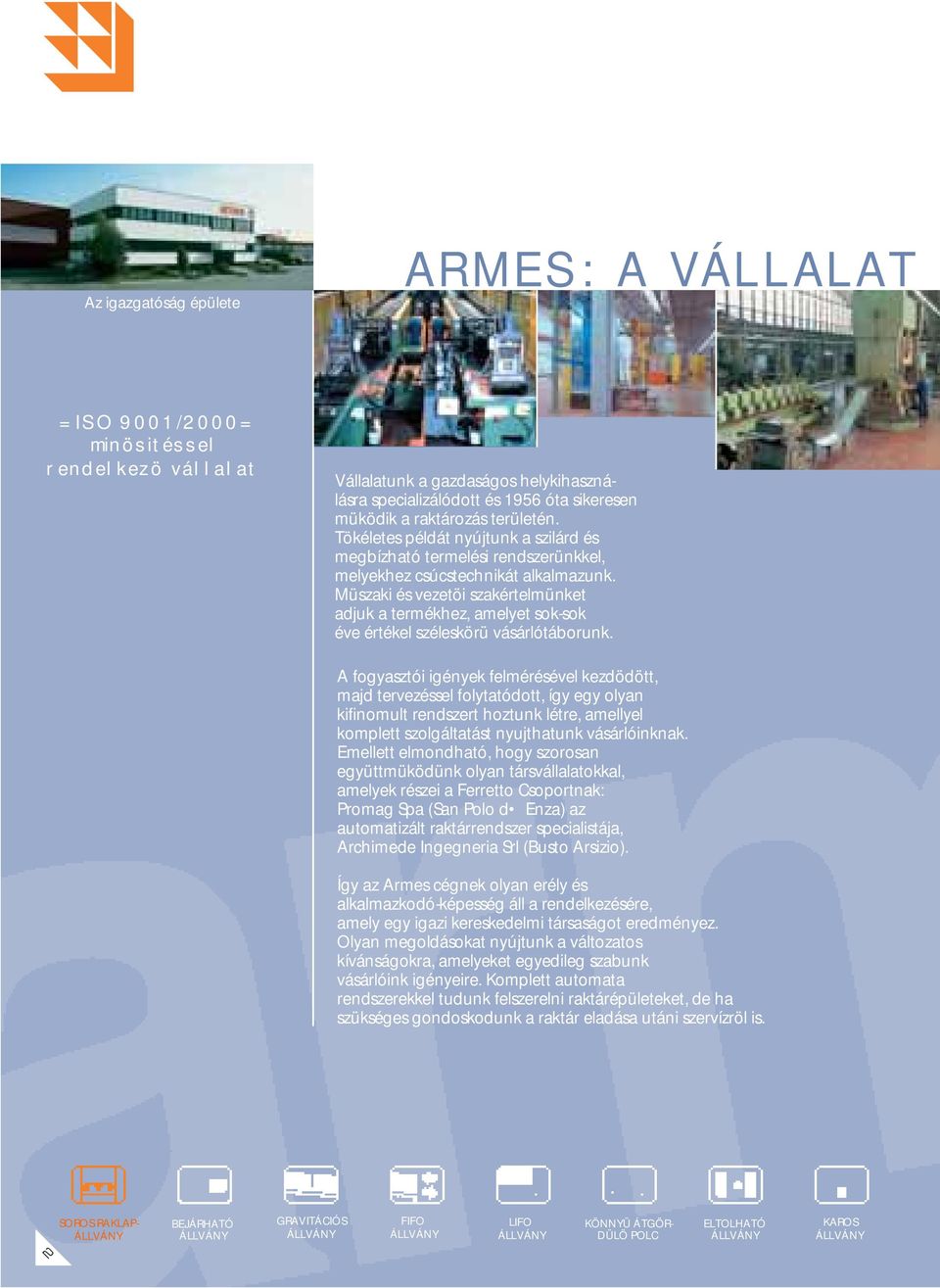

4 Az igazgatóság épülete ARMES: A VÁLLALAT =ISO 9001/2000= minösitéssel rendelkezö vállalat Vállalatunk a gazdaságos helykihasználásra specializálódott és 1956 óta sikeresen müködik a raktározás területén. Tökéletes példát nyújtunk a szilárd és megbízható termelési rendszerünkkel, melyekhez csúcstechnikát alkalmazunk. Müszaki és vezetöi szakértelmünket adjuk a termékhez, amelyet sok-sok éve értékel széleskörü vásárlótáborunk. A fogyasztói igények felmérésével kezdödött, majd tervezéssel folytatódott, így egy olyan kifinomult rendszert hoztunk létre, amellyel komplett szolgáltatást nyujthatunk vásárlóinknak. Emellett elmondható, hogy szorosan együttmüködünk olyan társvállalatokkal, amelyek részei a Ferretto Csoportnak: Promag Spa (San Polo d Enza) az automatizált raktárrendszer specialistája, Archimede Ingegneria Srl (Busto Arsizio). Így az Armes cégnek olyan erély és alkalmazkodó-képesség áll a rendelkezésére, amely egy igazi kereskedelmi társaságot eredményez. Olyan megoldásokat nyújtunk a változatos kívánságokra, amelyeket egyedileg szabunk vásárlóink igényeire. Komplett automata rendszerekkel tudunk felszerelni raktárépületeket, de ha szükséges gondoskodunk a raktár eladása utáni szervízröl is. SOROS RAKLAP- ÁLLVÁNY BEJÁRHATÓ ÁLLVÁNY GRAVITÁCIÓS ÁLLVÁNY FIFO ÁLLVÁNY LIFO ÁLLVÁNY KÖNNYÜ ÁTGÖR- DÜLÖ POLC ELTOLHATÓ ÁLLVÁNY KAROS ÁLLVÁNY 2

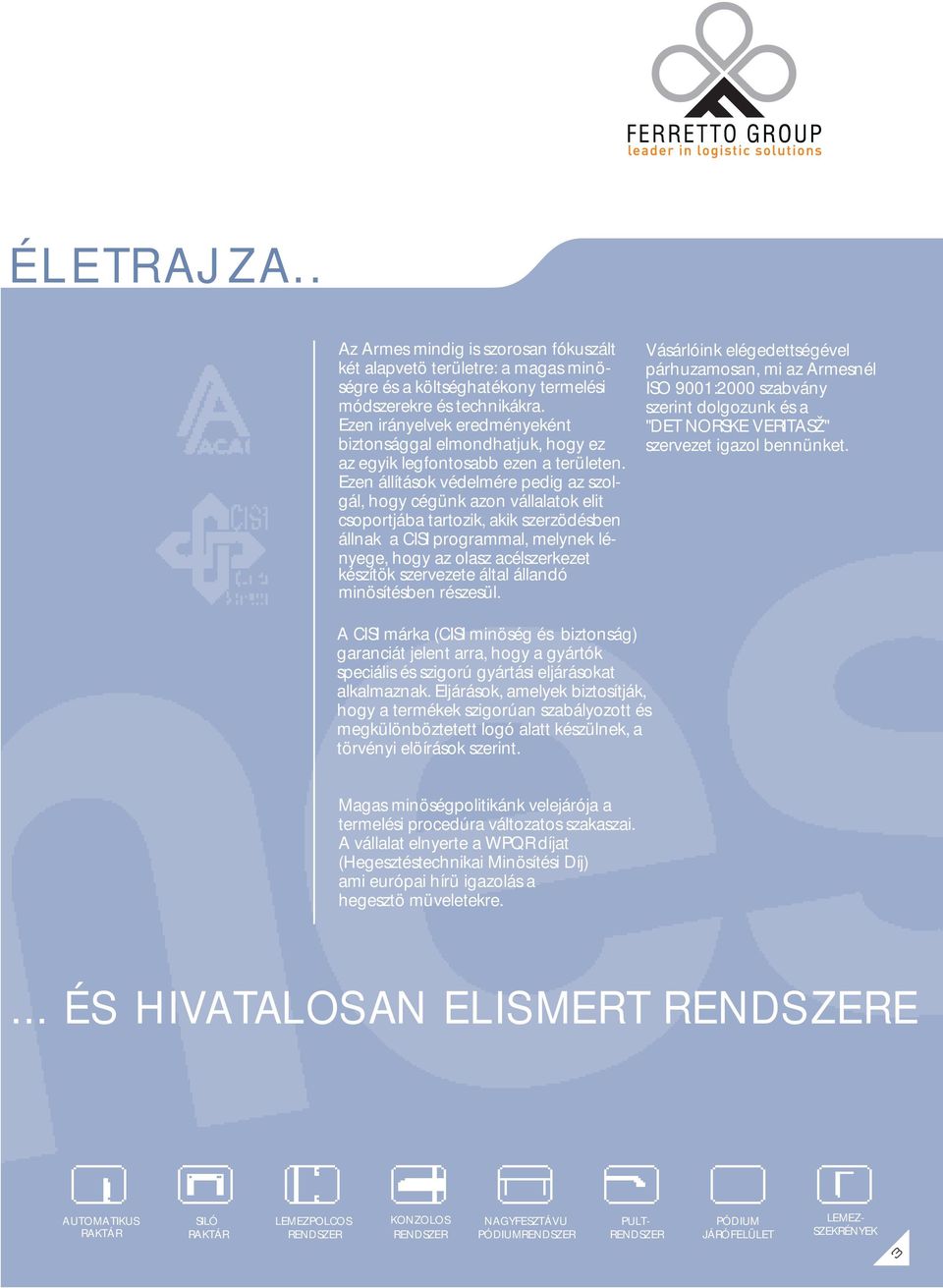

5 ÉLETRAJZA.. Az Armes mindig is szorosan fókuszált két alapvetö területre: a magas minöségre és a költséghatékony termelési módszerekre és technikákra. Ezen irányelvek eredményeként biztonsággal elmondhatjuk, hogy ez az egyik legfontosabb ezen a területen. Ezen állítások védelmére pedig az szolgál, hogy cégünk azon vállalatok elit csoportjába tartozik, akik szerzödésben állnak a CISI programmal, melynek lényege, hogy az olasz acélszerkezet készítök szervezete által állandó minösítésben részesül. Vásárlóink elégedettségével párhuzamosan, mi az Armesnél ISO 9001:2000 szabvány szerint dolgozunk és a "DET NORSKE VERITASŽ" szervezet igazol bennünket. A CISI márka (CISI minöség és biztonság) garanciát jelent arra, hogy a gyártók speciális és szigorú gyártási eljárásokat alkalmaznak. Eljárások, amelyek biztosítják, hogy a termékek szigorúan szabályozott és megkülönböztetett logó alatt készülnek, a törvényi elöírások szerint. Magas minöségpolitikánk velejárója a termelési procedúra változatos szakaszai. A vállalat elnyerte a WPQR díjat (Hegesztéstechnikai Minösítési Díj) ami európai hírü igazolás a hegesztö müveletekre.... ÉS HIVATALOSAN ELISMERT RENDSZERE. AUTOMATIKUS RAKTÁR SILÓ RAKTÁR LEMEZPOLCOS RENDSZER KONZOLOS RENDSZER NAGYFESZTÁVU PÓDIUMRENDSZER PULT- RENDSZER PÓDIUM JÁRÓFELÜLET LEMEZ- SZEKRÉNYEK 3

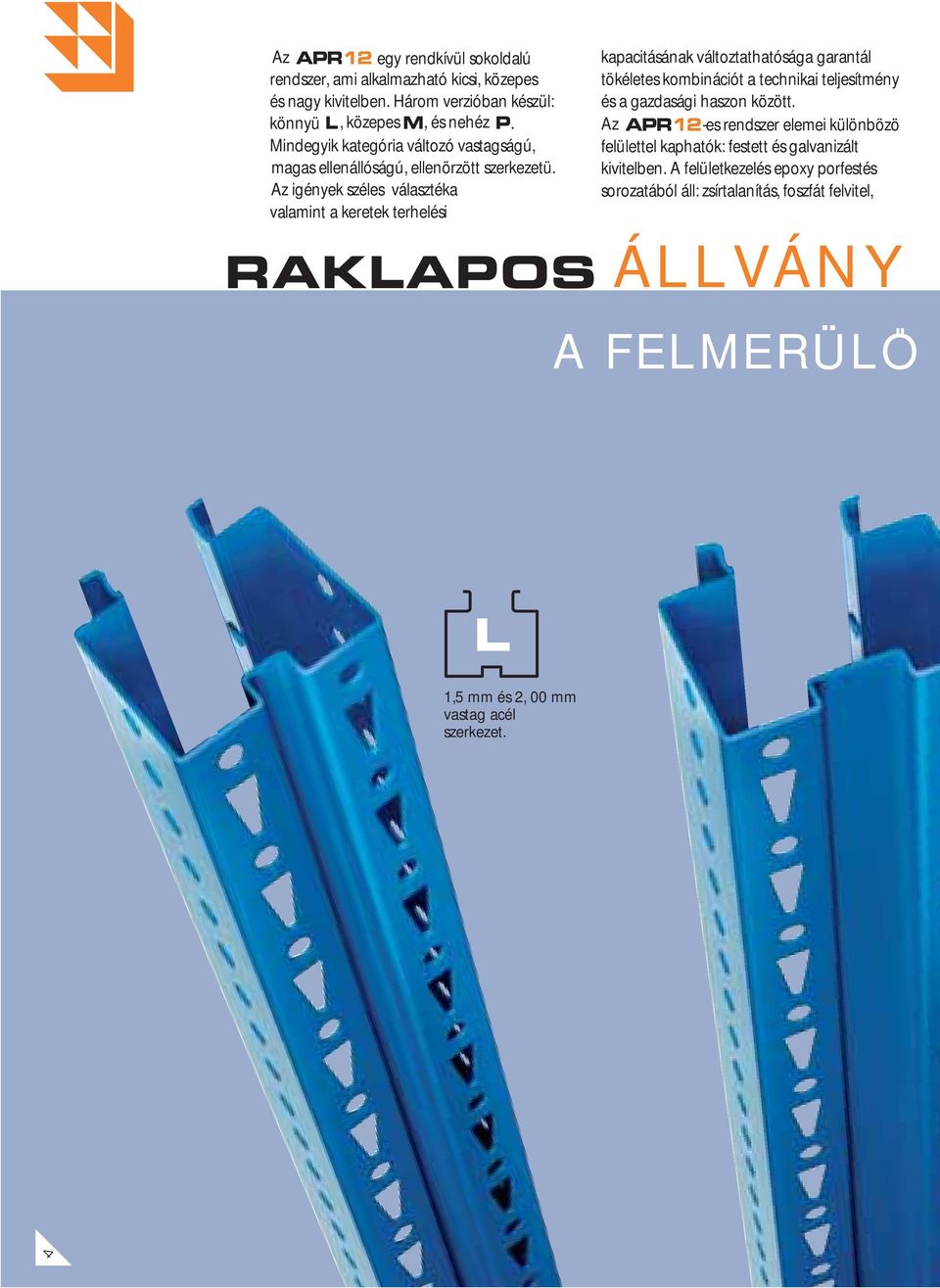

6 Az APR12 egy rendkívül sokoldalú kapacitásának változtathatósága garantál rendszer, ami alkalmazható kicsi, közepes tökéletes kombinációt a technikai teljesítmény és nagy kivitelben. Három verzióban készül: és a gazdasági haszon között. könnyü L, közepes M, és nehéz P. Az APR12-es rendszer elemei különbözö Mindegyik kategória változó vastagságú, felülettel kaphatók: festett és galvanizált magas ellenállóságú, ellenörzött szerkezetü. kivitelben. A felületkezelés epoxy porfestés Az igények széles választéka sorozatából áll: zsírtalanítás, foszfát felvitel, valamint a keretek terhelési RAKLAPOS ÁLLVÁNY '' A FELMERÜLO 1,5 mm és 2, 00 mm vastag acél szerkezet. 4

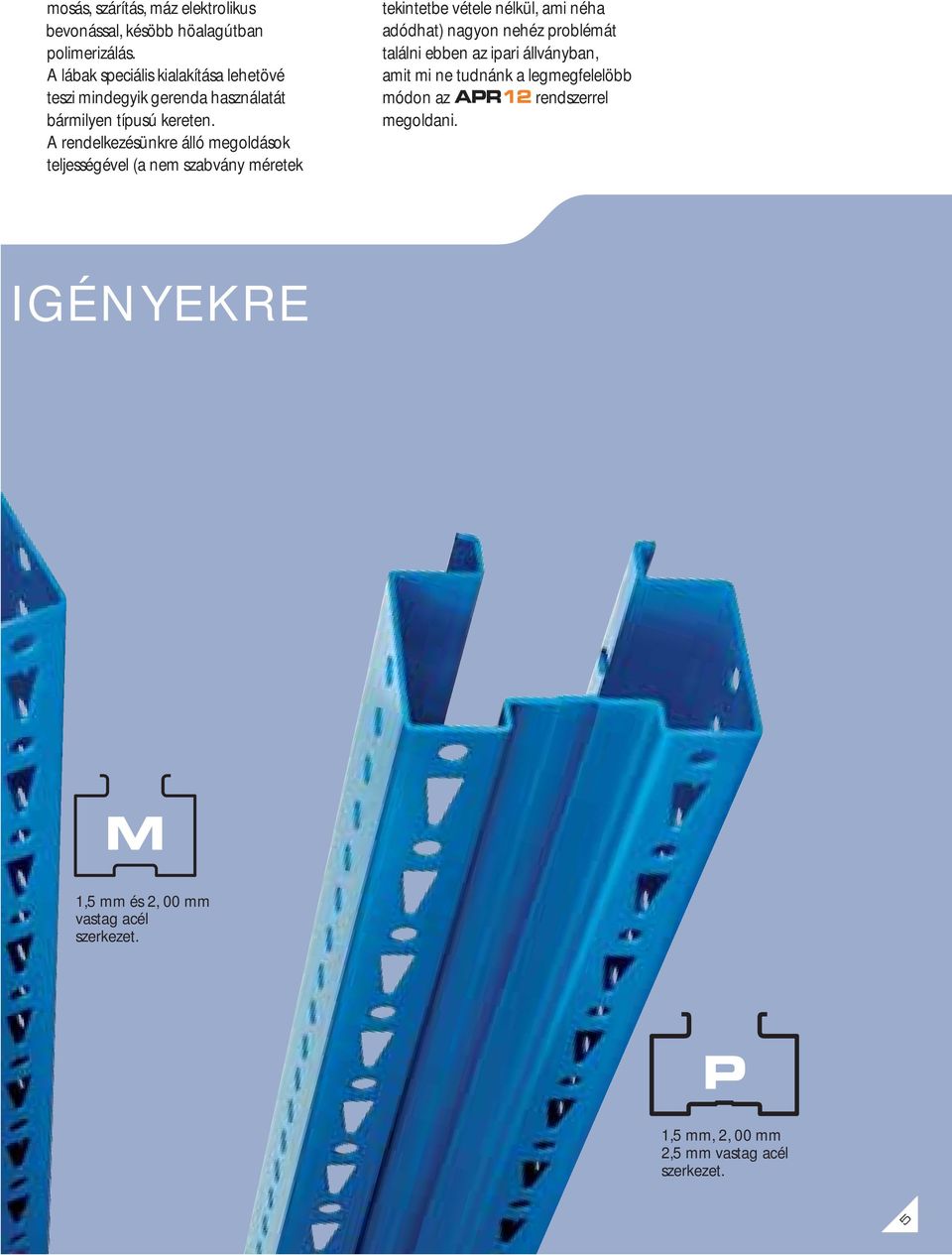

7 mosás, szárítás, máz elektrolikus bevonással, késöbb höalagútban polimerizálás. A lábak speciális kialakítása lehetövé teszi mindegyik gerenda használatát bármilyen típusú kereten. A rendelkezésünkre álló megoldások teljességével (a nem szabvány méretek tekintetbe vétele nélkül, ami néha adódhat) nagyon nehéz problémát találni ebben az ipari állványban, amit mi ne tudnánk a legmegfelelöbb módon az APR12 rendszerrel megoldani. IGÉNYEKRE 1,5 mm és 2, 00 mm vastag acél szerkezet. 1,5 mm, 2, 00 mm 2,5 mm vastag acél szerkezet. 5

8 A kapcsolat a lábak és a gerenda alakja között az egyik legfontosabb technikai alap a raklapos egységnél. Ez olyan megoldás, amely garantálja a legjobb kompromisszumot stabilitás, szilárdság, rugalmasság és könnyü szerelhetöség között. Ez a hatékonyság nagy mértékben növeli a csatlakozási együtthatót és így optimalizálja a teljes tartót. A 4-5 akasztóval ellátott innovatív tartó, mindegyik lábtipussal azonos és módosítása csak a gerendától függ. A kampók a tervezési folyamat során a konzolok elejére kerültek, ellentétes irányban tájoltak, ennek következtében a húzó és nyomó eröknek is ellenállnak. RAKLAPOS ÁLLVÁNY '' AZ ALAPVETO ÖSSZEKÖTÉS 6

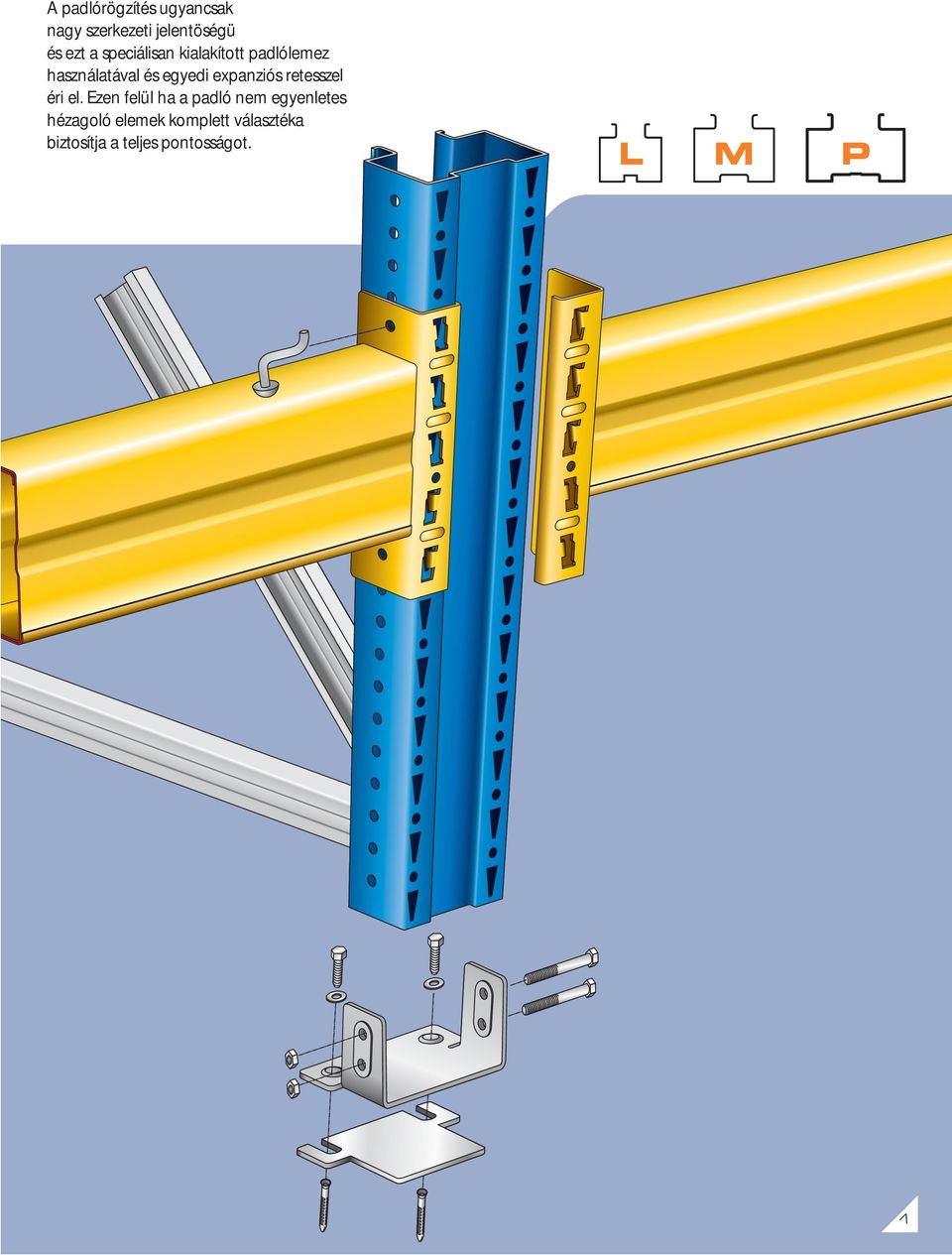

9 A padlórögzítés ugyancsak nagy szerkezeti jelentöségü és ezt a speciálisan kialakított padlólemez használatával és egyedi expanziós retesszel éri el. Ezen felül ha a padló nem egyenletes hézagoló elemek komplett választéka biztosítja a teljes pontosságot. 7

10 Amellett, hogy különbözö keresztmetszet tartozik minden típushoz és vastagsághoz ( L, M, P), az APR12 lábak méretei is széles választékban kaphatóak. Szimpla darabban 12 méterig gyártják, míg a speciális csatlakozókkal 20 méteres rendkívüli magasság is megoldható. Speciális csatlakozók segítségével lehetövé válik különbözö típusú lábak használata, az anyagok használatát teljessé téve, továbbá költség takarítható meg nem egyforma terhelésnél. Minden keret két lábból áll, amelyet átlós és vízszintes összekötörúd csatlakoztat. RAKLAPOS ÁLLVÁNY ALAP ALKATRÉSZEK LÁBAK ÁTLÓS ÖSSZEKÖTÖRÚD VÍZSZINTES ÖSSZEKÖTÖRÚD PADLÓLEMEZ 8

11 Az összekötö bordázott, C-metszetü rudak acélból készülnek, a csatlakozás önzáró anyákkal történik. GERENDA 9

12 Az APR12 -es rendszer nagyszerü kiegészítökkel is felszerelt, a raktárakban tárolt anyagok szerinti speciális tervezésü, lehetövé teszi bármilyen típusú anyag tárolását. Ahogy a képen is látszik kölünbözö típusú galvanizált elhelyezö tálcák, túltolásgátló, két típusú tartórúd, csöves szerkezetü tagoló és hordó vagy RAKLAPOS ÁLLVÁNY KISZOLGÁLÓ ALKATRÉSZEK TARTÁLY- TARTÁLY- TARTÓ KERET TARTÓ M EGEMELT KÖZBEESÖ TARTÓRÚD G ALVANIZÁLT LERAKÓRÁCS G ALVANIZÁLT LERAKÓLEMEZ C SÖVES ELOSZTÓ 1 0

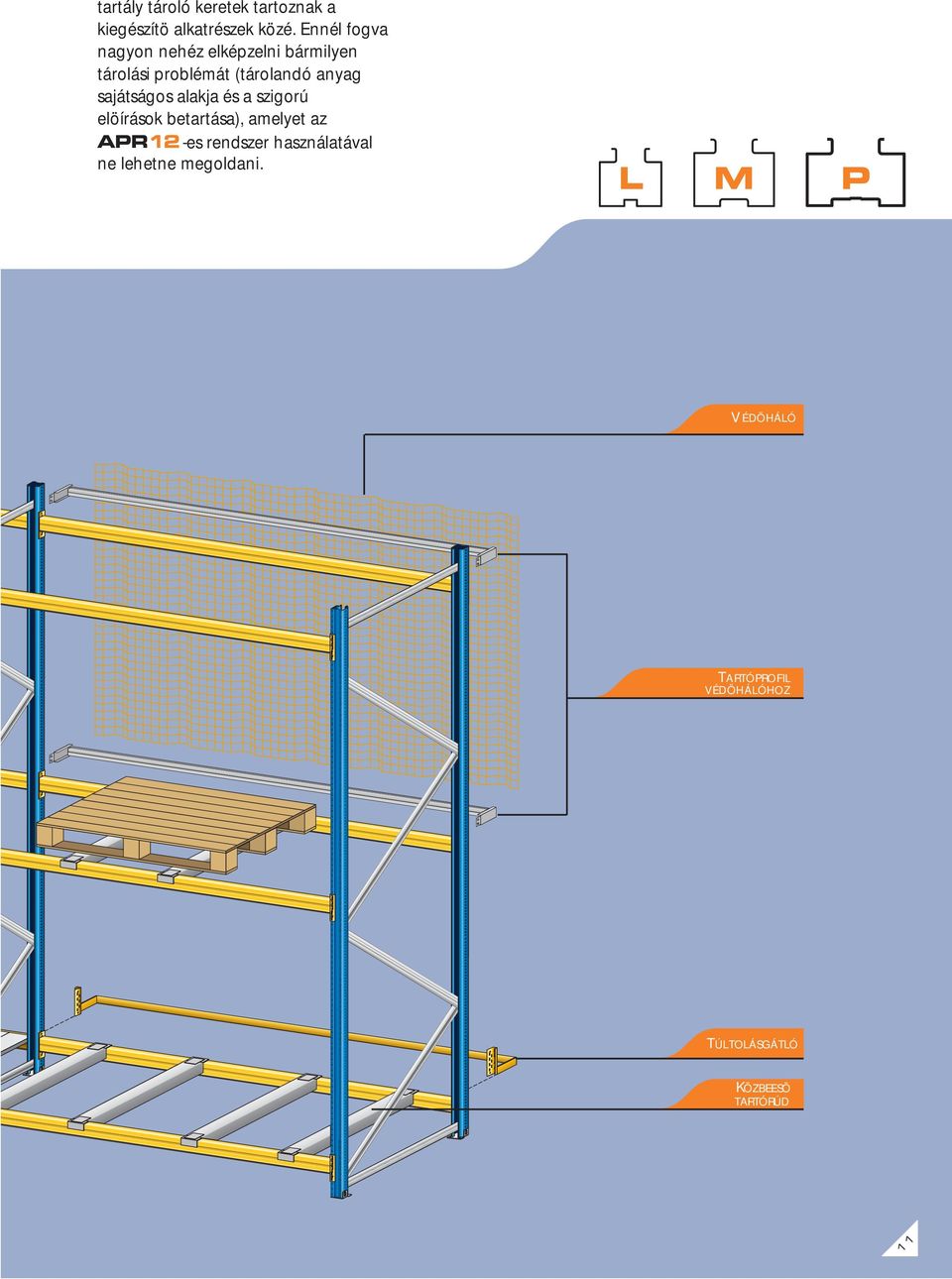

13 tartály tároló keretek tartoznak a kiegészítö alkatrészek közé. Ennél fogva nagyon nehéz elképzelni bármilyen tárolási problémát (tárolandó anyag sajátságos alakja és a szigorú elöírások betartása), amelyet az APR12 -es rendszer használatával ne lehetne megoldani. VÉDÖHÁLÓ TARTÓPROFIL VÉDÖHÁLÓHOZ TÚLTOLÁSGÁTLÓ KÖZBEESÖ TARTÓRÚD 11

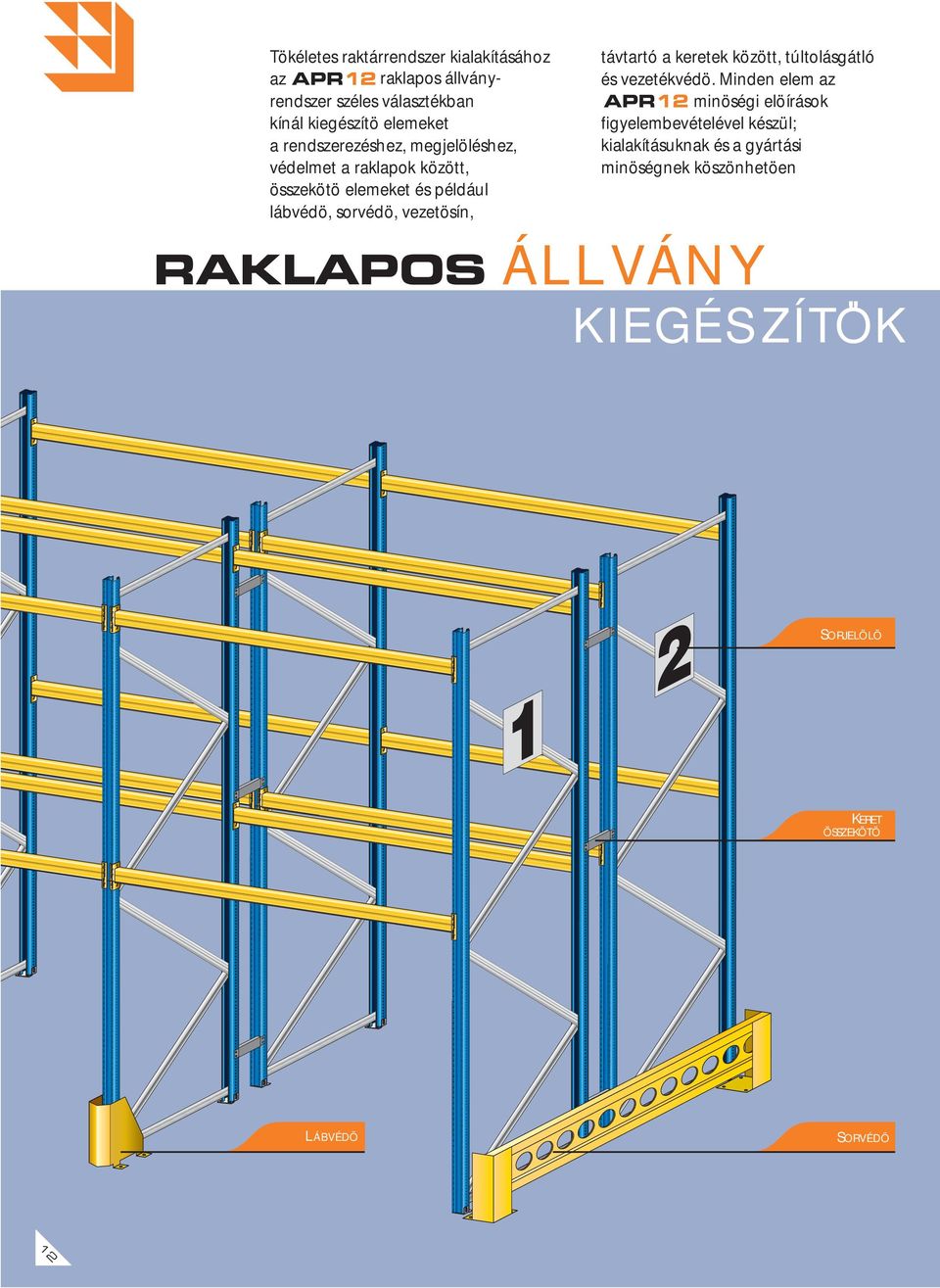

14 Tökéletes raktárrendszer kialakításához az APR12 raklapos állványrendszer széles választékban kínál kiegészítö elemeket a rendszerezéshez, megjelöléshez, védelmet a raklapok között, összekötö elemeket és például lábvédö, sorvédö, vezetösín, RAKLAPOS távtartó a keretek között, túltolásgátló és vezetékvédö. Minden elem az APR12 minöségi elöírások figyelembevételével készül; kialakításuknak és a gyártási minöségnek köszönhetöen ÁLLVÁNY '' KIEGÉSZÍTOK SORJELÖLÖ KERET ÖSSZEKÖTÖ L ÁBVÉDÖ S ORVÉDÖ 1 2

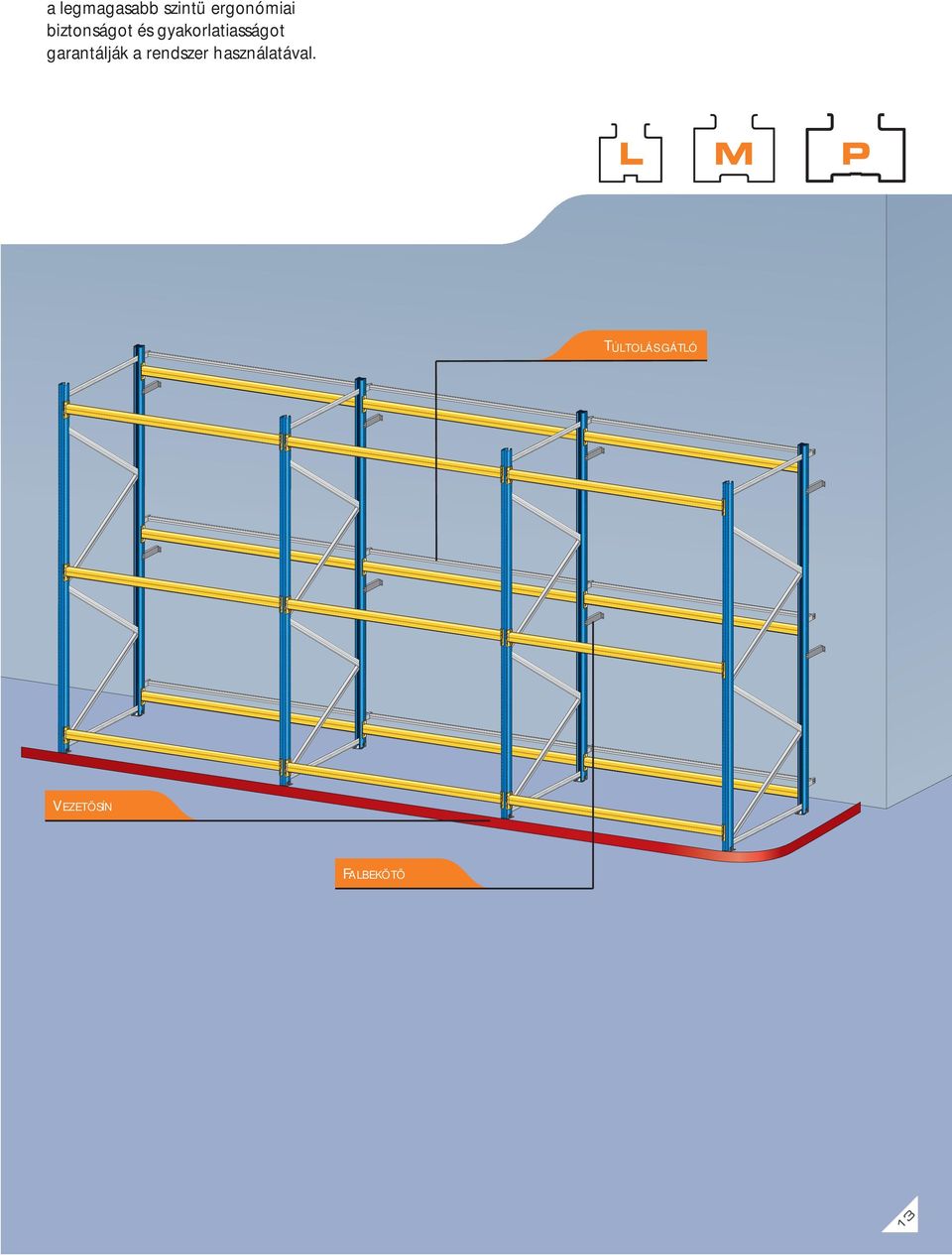

15 a legmagasabb szintü ergonómiai biztonságot és gyakorlatiasságot garantálják a rendszer használatával. TÚLTOLÁS GÁTLÓ VEZETÖSÍN 1 3 FALBEKÖTÖ

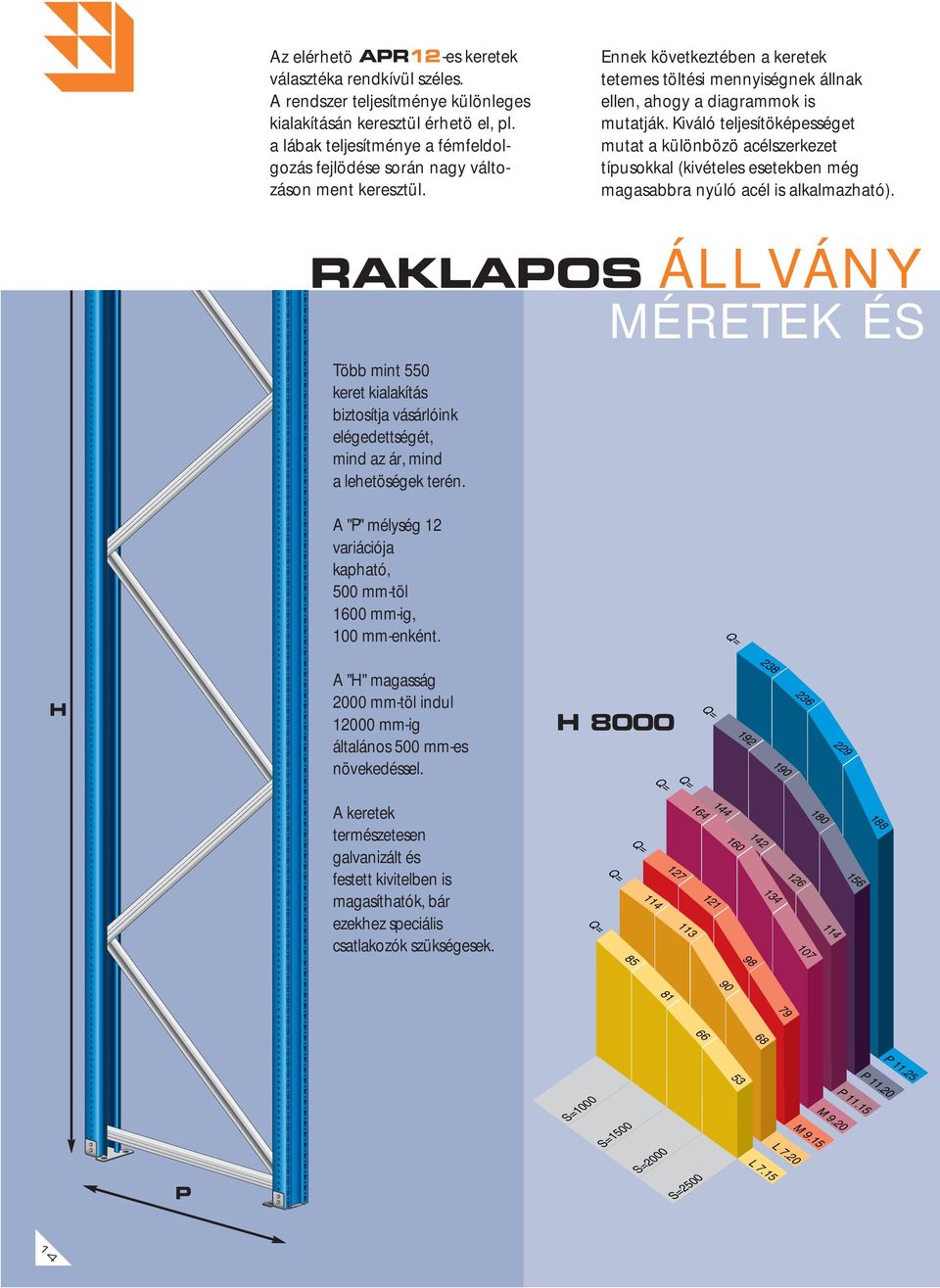

16 14 Az elérhetö APR12-es keretek választéka rendkívül széles. A rendszer teljesítménye különleges kialakításán keresztül érhetö el, pl. a lábak teljesítménye a fémfeldolgozás fejlödése során nagy változáson ment keresztül. Ennek következtében a keretek tetemes töltési mennyiségnek állnak ellen, ahogy a diagrammok is mutatják. Kiváló teljesítöképességet mutat a különbözö acélszerkezet típusokkal (kivételes esetekben még magasabbra nyúló acél is alkalmazható). RAKLAPOS ÁLLVÁNY MÉRETEK ÉS Több mint 550 keret kialakítás biztosítja vásárlóink elégedettségét, mind az ár, mind a lehetöségek terén. A "P" mélység 12 variációja kapható, 500 mm-töl 1600 mm-ig, 100 mm-enként. Q= H A "H" magasság 2000 mm-töl indul mm-ig általános 500 mm-es növekedéssel. H 8000 Q= Q= Q= A keretek természetesen galvanizált és festett kivitelben is magasíthatók, bár ezekhez speciális csatlakozók szükségesek Q= 127 Q= 114 Q= P P S=1000 S=1500 S=2000 S=2500 P P M 9.20 M 9.15 L 7.20 L 7.15

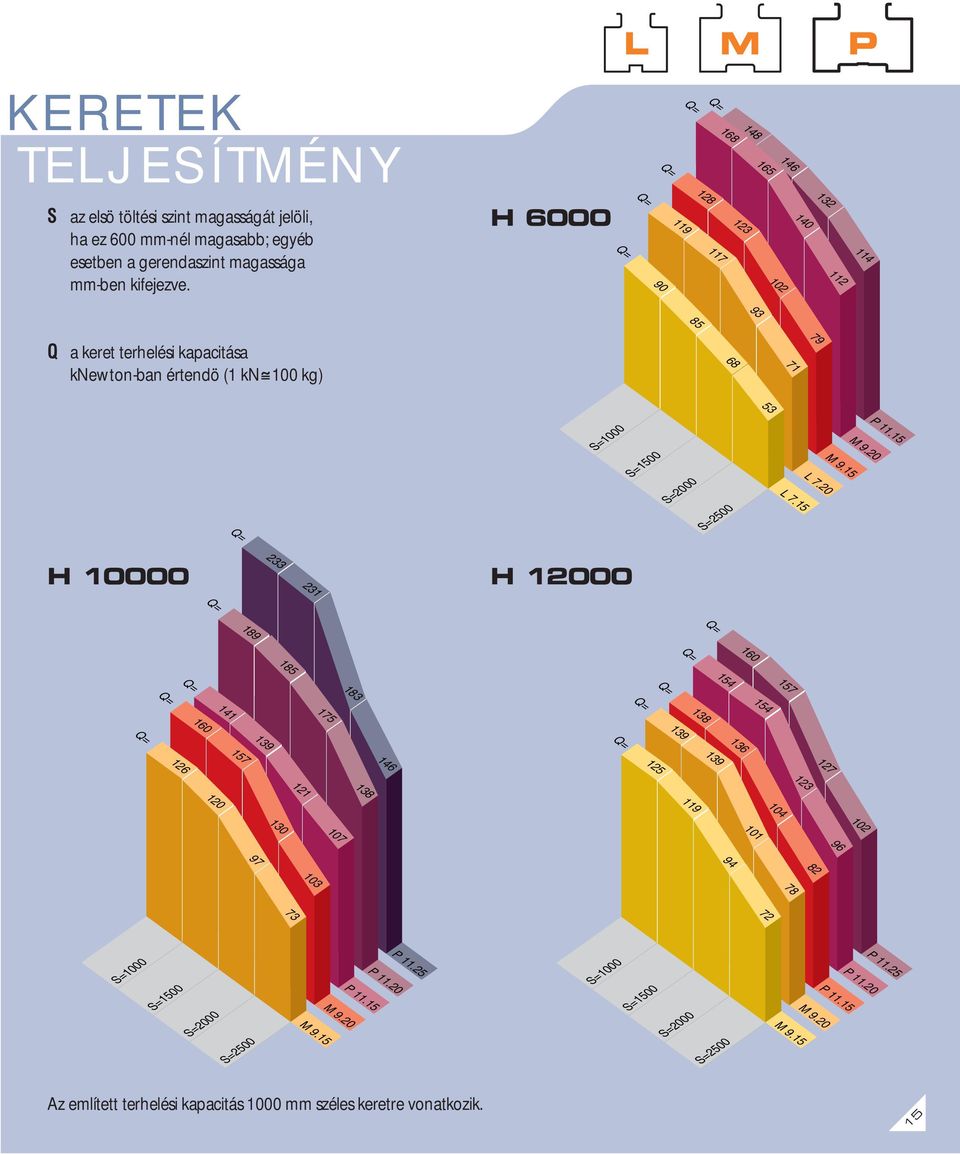

17 KERETEK TELJESÍTMÉNY S az elsö töltési szint magasságát jelöli, ha ez 600 mm-nél magasabb; egyéb esetben a gerendaszint magassága mm-ben kifejezve. H 6000 Q= 148 Q= 168 Q= 128 Q= 119 Q= Q a keret terhelési kapacitása knewton-ban értendö (1 kn 100 kg) Q= S=1000 S=1500 S=2000 S=2500 P M 9.20 M 9.15 L 7.20 L 7.15 H H Q= 189 Q= Q= Q= Q= 183 Q= Q= Q= 139 Q= S=1000 S=1500 S=2000 S=2500 P P P M 9.20 M 9.15 S=1000 S=1500 S=2000 S=2500 P P P M 9.20 M 9.15 Az említett terhelési kapacitás 1000 mm széles keretre vonatkozik. 15

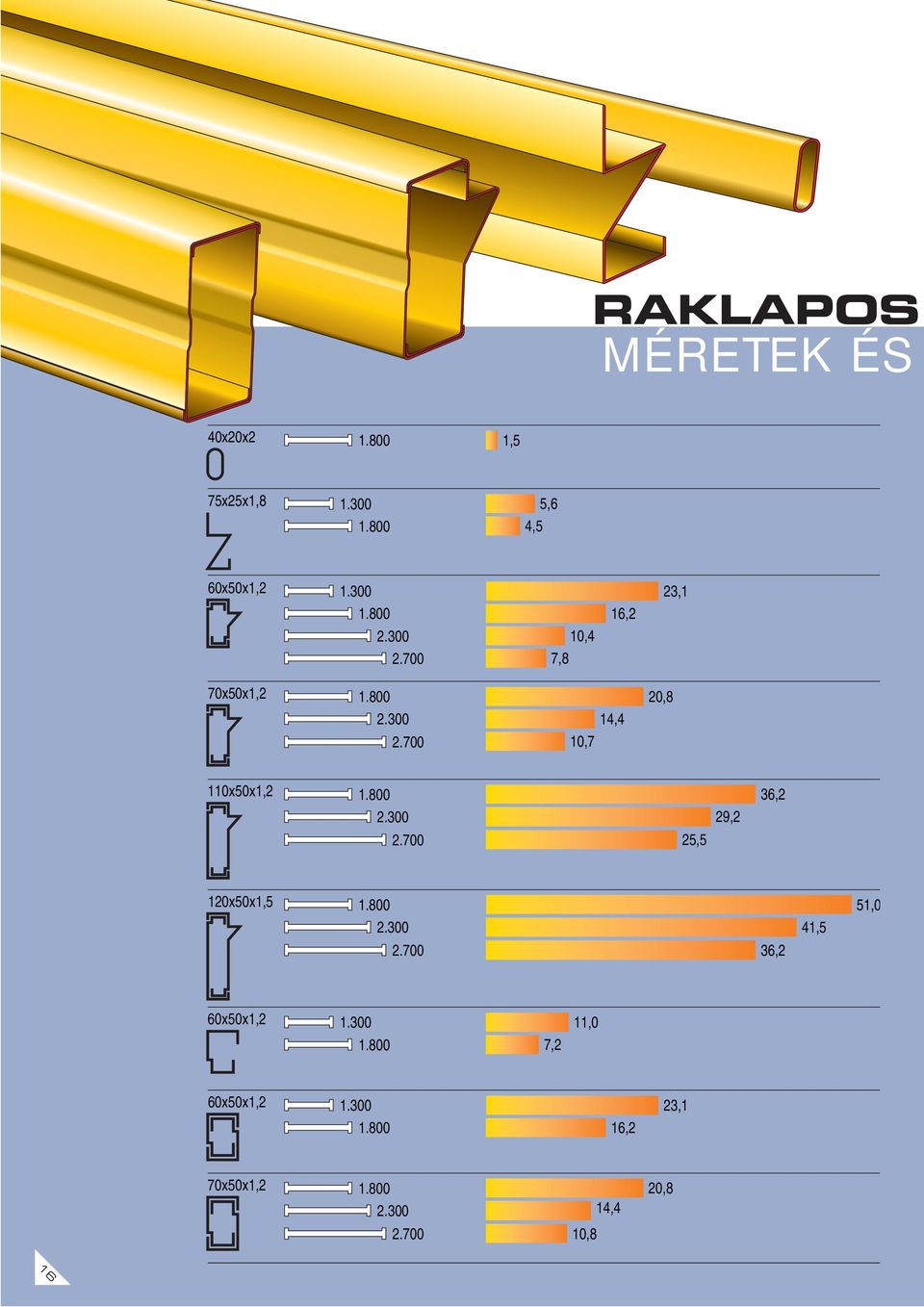

18 x25x1, , ,6 40x20x ,5 60x50x1, x50x1,2 16,2 23,1 10,4 60x50x1, ,2 11,0 14,4 20,8 10, ,8 110x50x1,2 29,2 25,5 36, x50x1,5 41,5 51,0 36, x50x1, ,2 23,1 70x50x1,2 14,4 20,8 10, RAKLAPOS MÉRETEK ÉS

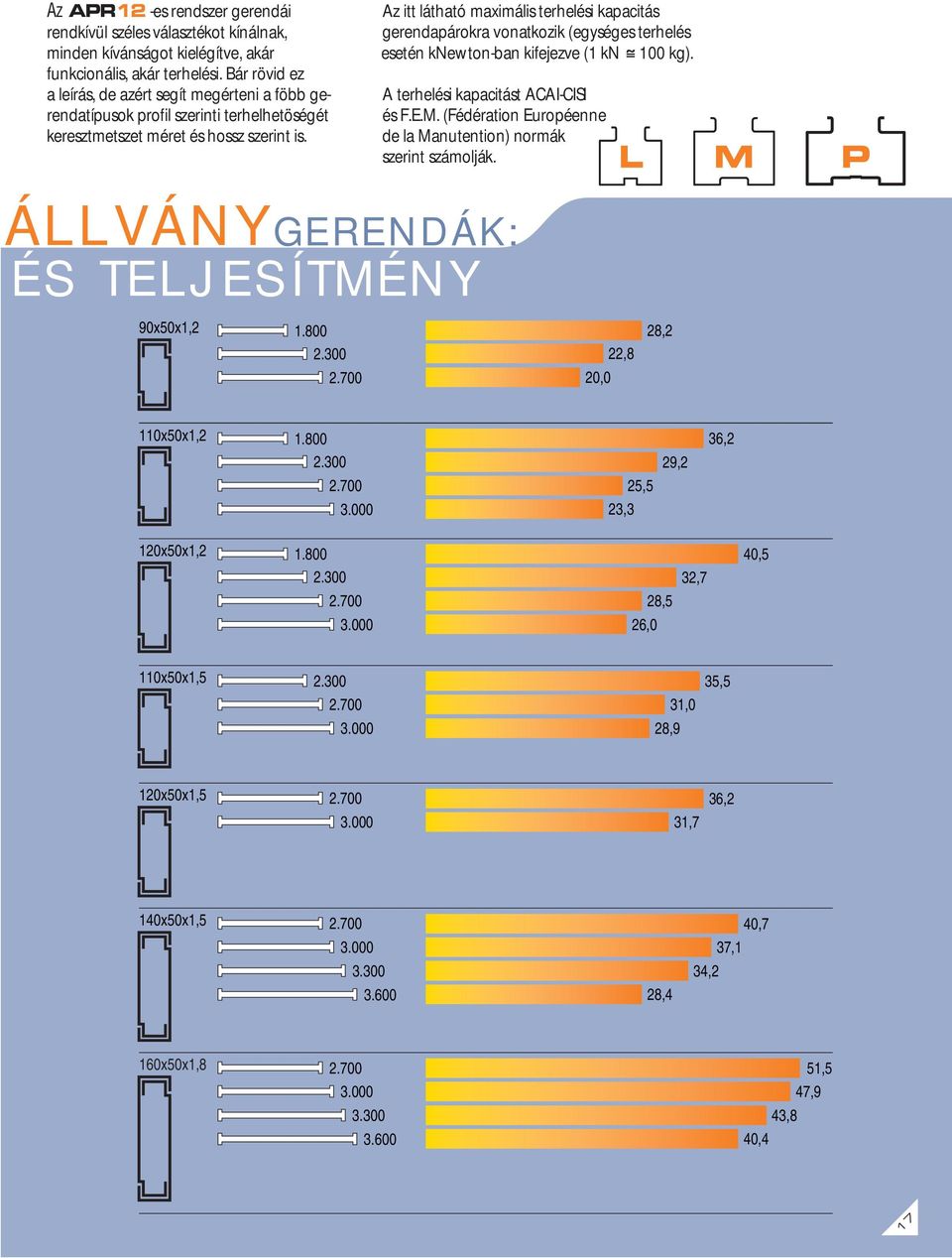

19 Az APR12 -es rendszer gerendái rendkívül széles választékot kínálnak, minden kívánságot kielégítve, akár funkcionális, akár terhelési. Bár rövid ez a leírás, de azért segít megérteni a föbb gerendatípusok profil szerinti terhelhetöségét keresztmetszet méret és hossz szerint is. ÁLLVÁNY 90x50x1,2 Az itt látható maximális terhelési kapacitás gerendapárokra vonatkozik (egységes terhelés esetén knewton-ban kifejezve (1 kn 100 kg). A terhelési kapacitást ACAI-CISI és F.E.M. (Fédération Européenne de la Manutention) normák szerint számolják. GERENDÁK: ÉS TELJESÍTMÉNY ,8 20,0 28,2 110x50x1, ,5 23,3 29,2 36,2 120x50x1, ,5 26,0 32,7 40,5 110x50x1, ,0 28,9 35,5 120x50x1, ,7 36,2 140x50x1, , ,1 34, ,4 160x50x1, ,5 47,9 43, ,4 17

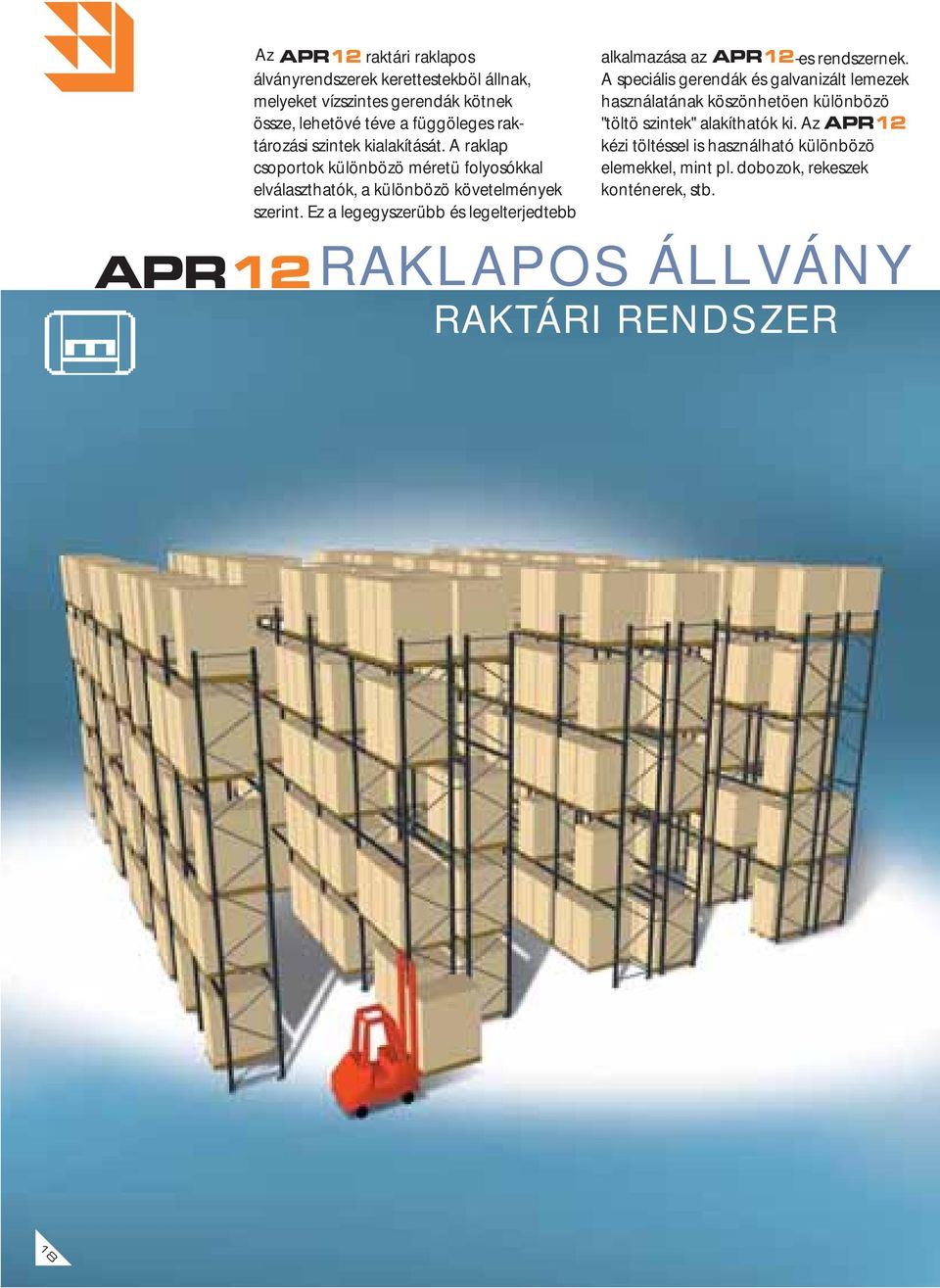

20 18 APR12 Az APR12 raktári raklapos álványrendszerek kerettestekböl állnak, melyeket vízszintes gerendák kötnek össze, lehetövé téve a függöleges raktározási szintek kialakítását. A raklap csoportok különbözö méretü folyosókkal elválaszthatók, a különbözö követelmények szerint. Ez a legegyszerübb és legelterjedtebb alkalmazása az APR12-es rendszernek. A speciális gerendák és galvanizált lemezek használatának köszönhetöen különbözö "töltö szintek" alakíthatók ki. Az APR12 kézi töltéssel is használható különbözö elemekkel, mint pl. dobozok, rekeszek konténerek, stb. RAKLAPOS ÁLLVÁNY RAKTÁRI RENDSZER

21 A többfolyósós rendszer kialakítása betöltö folyosókkal hatásos megoldás a problémákra. Olyan sokoldalú, rendkívül szilárd szerkezetü, a lábaknak, kerezstgerendáknak és összekötö elemeknek köszönhetöen. Változatos alakjával és méretével, söt kiváló árkialakításával minden igényt kielégít. 19

22 20

23 RAKLAPOS ÁLLVÁNY sokoldalú és rendkívüli szerkezeti szilárdság 21

24 22

25 RAKLAPOS ÁLLVÁNY ideális megoldás minden kezelési és raktározási müveletre 23

26 24 RAKLAPOS ÁLLVÁNY a lábak rendkívüli teljesítmnyel bírnak

27 25

28 26

29 RAKLAPOS ÁLLVÁNY kiegészítök hatalmas választékával rendelkezik 27

30 28 RAKLAPOS ÁLLVÁNY gyalogfolyosók kialakítása is lehetséges

31 29

32 30

33 RAKLAPOS ÁLLVÁNY speciális összekötö elemekkel a lábtípusok variálhatóak 31

34 minösitéssel rendelkezö vállalat APR12 RAKLAPOS ÁLLVÁNY
