1 1 MŰSZAKI LEÍRÁS Balatonakarattya, Bercsényi strand megújítása fejlesztése TÁMFALÉPÍTÉS kivitelezési terv 1.) Általános adatok 1.1 Építtető, engedélyes: Balatonkenese Város Önkormányzata 8174 Balatonkenese, Béri Balogh Ádám tér Generál tervező: ESP Építésziroda Bt Budapest, Badacsonyi u. 2/a. 1.3 Tervező, megbízó: i-quadrat hungária kft Veszprém, Kádártai u Tervező: Pannonterv-Veszprém Kft Veszprém, Jutasi út 21. Tölgyesi Ákos okl. építőmérnök, vízi közmű tervező 2.) Tervezés tárgya Tervezési feladat Balatonakarattya település centrumában a Koppány sor, Aligai utca, Bercsényi lejáró kereszteződés környezetében, a meglévő Bercsényi strand megújítása és fejlesztése programban szereplő támfalépítés miatt a háttértöltés tövében összegyűjtött felszín alatti vizek elvezetésének megoldása a jelenlegi állapothoz igazítottan, figyelembe véve a tervezett út- és a végleges csapadékvíz elvezetési kialakítást. A tervezési terület a strand kerítésén kívül, a Koppány sor és az Akácfa utca közötti területen a Koppány sor és útszelvények közötti szakasza. Az új vízi közműveknek és a műtárgyaknak igazodniuk kell a támfalak elhelyezkedéséhez, az út és parkoló kialakításokhoz, valamint a meglévő és a tervezett csapadékvíz elvezetési megoldásokhoz. Emellett figyelemmel kell lenni a strandtól északkeletre lévő magas partok állékonyságára is.

2 2 3.) Előzmények A balatonakarattyai Bercsényi strand létesítéséről a terv 1973 decemberében készült. (Készítette: a Pannonterv-Veszprém Kft. jogelődje a Veszprém Megyei Tanácsi Tervező Vállalat) A strand megújítása és fejlesztése tárgyában az építész vázlattervekhez igazítottan vízi közmű tanulmányterv készült 2007 decemberében. (Készítette: Pannonterv-Veszprém Kft Veszprém, Jutasi út 21. Tervező: Aradi Miklós, Tölgyesi Ákos) A strand fejlesztésére irányuló elképzelések forráshiány miatt eddig nem valósulhattak meg. A év második felében megjelenő fejlesztési pályázatok arra késztették Balatonkenese város Önkormányzatát, hogy a lehetőségeket kihasználva megvalósítsa korábbi elképzeléseit. Ennek megfelelően az egyes engedélyezési eljárásokhoz igazítottan elkészültek az engedélyezési tervdokumentációk. Az épületek építési engedélyezési tervei mellett többek között a támfalakról, az útépítésről, a vízi közművekről, és a villamos energia ellátásról készültek tervek. Az építési engedélyek birtokában 2013-ban az egyes munkarészek kiviteli terv szintű kidolgozása kezdődött el. Jelenleg a támfalépítés kivitelezési tervei készülnek, melyekhez csapadékvíz elvezetési munkarész is tartozik. A tervkészítés során egyeztetés történt Balatonkenese város Polgármesteri Hivatal illetékeseivel, és a kapcsolódó tervezési területek szakági tervezőivel (ESP Építésziroda Bt., i-quadrát hungária Kft., Pagony Kft. Alexi és Társa Kft., Pannonterv Kft.). Tervező az időközben elkészült támfalépítési tervek, az eddig megvalósult közműépítések, az út- és parkoló kialakítási elképzelések, a szakági tervek, és az üzemeltetőkkel történt egyeztetés figyelembe vételével készítette el a támfal háttöltése mögötti vízelvezetés kialakíthatóságára vonatkozó műszaki megoldást, a kivitelezési tervet. 4.) Adatszolgáltatás A tervezési alaptérképet 2011-ben a Pannon Geodézia Kft. (8200 Veszprém, Victor Hugó u. 2.) készíttette, és bocsátotta rendelkezésünkre. A Bercsényi strand átépítésének építészeti megoldását az ESP Kft. készítette. A strand környezetének kertépítészeti terve a Pagony Kft. munkája. A telken belül a szennyvízátemelőtől nyugatra eső parti terület kialakítására az Alexi és Társa Kft. készített tervet. A strand környezetének útkialakítási tervét, a 20 földkábelek kiváltási, a 0,4 kv-os villamos energia ellátási és a közvilágítási tervet is a Pannonterv Kft. készítette. A támfalak kivitelezési terveit az i-quadrát hungária Kft. bocsátotta rendelkezésünkre. 5.) Talajmechanika A tárgyi létesítmény engedélyezési terveinek elkészítéséhez július 08-án geotechnikai szakvélemény készült. (Készítette: Mélyvíz Műszaki Tervező Bt. Székesfehérvár, Ősz u. 8. Tervező: Tövisháti András) A korábban készített mérnökgeológiai és talajmechanikai szakvélemények közül az FTI 1972-ben készített, Területismertető szakvéleményét, és az 1973-ban készített Mérnökgeológiai szakvéleményét használtuk.

3 3 Csapadékvíz elvezetés Jelenlegi állapot Tervezési területen több csapadékvíz elvezető csatorna, nyílt árok és folyóka található. A Koppány sor északkeleti oldalán lévő nyílt burkolt árok északi irányba vezeti le az úton keletkező csapadékvizeket és a Bercsényi lejáró - Aligai út találkozásánál a 2929/3 hrsz. telken keresztül kivezetett felszín alatti vizeket. Ebbe az árokba csatlakozik a Bercsényi lejáró északi oldalán, az út menti burkolt folyóka és a lejáró útburkolat alatt és azon kívül vezetett csapadékvíz elvezető csatornája is. Az árok a strand területén keresztül Ø 40 zárt betoncsatornával van a Balatonba vezetve. Az Aligai út teljes körű csapadékvíz elvezetése nem megoldott. A strandtól délre eső és a strand déli része előtti szakaszon az út a nyugati padkája felé lejt, de kimondottan csapadékvíz elvezető rendszer nem épült ki. Út menti folyóka készült ugyan, de az mára már tönkre ment. A víz magának utat találva folyik a mélyebben fekvő terület irányba, a jelenlegi személyzeti bejárat előtti terület mélypontjába helyezett víznyelőig. Az erdei parkoló vízelvezetése nincs megoldva. A parkoló és a 3532 hrsz. telek közötti területen nyílt árok gyűjti a parkolótól északra eső terület csapadékvizeit. Az árok a murvás út alatt elhelyezett átereszen keresztül csatlakozik a bejárat előtti terület mélypontjába helyezett víznyelőbe. Az Aligai út északi részén keletkező csapadékvizek gyűjtője szintén a fent említett víznyelő, illetve a tőle néhány méterrel északabbra elhelyezett víznyelő. Innen a csapadékvíz bizonytalan nyomvonalon, térszín alatti zárt csatornán keresztül jut el a Balatonig, ahol Ø 200-as csövön történik a bevezetés a maximális vízszinten. Az Akácfa utca csapadékvizei hossz-és keresztirányban folynak le az útburkolaton, illetve a Koppány sor felé eső rézsün az út menti árokig. Tervezett állapot Az útfelületek és parkolók kialakításának változása, a Bercsényi lejáró és környezete vízelvezetésének biztosítása, valamint a felszín alatti pangó vizek levezethetősége miatt a terület csapadék- és vízelvezetését két irányba szétválasztva tervezzük. A felszíni vízelvezetéssel, szivárgóval, és zárt csatornákkal kialakított két ágat a Bercsényi strand déli és északi részén, a szomszédos telekhatárok mellett vezetjük a Balatonba. A tervezési terület és környezetének biztonságos csapadékvíz elvezetési megoldásának elkészítéséhez vizsgáltuk a teljes vízgyűjtő területet is. A parkoló felületeken keletkező csapadékvizeket előtisztítás után vezetjük a zárt csatornákba. Az erdei parkoló felületén csak felszíni vízelvezetést alkalmaztunk, melyet az útkialakítás biztosít. Az összegyűjtött csapadékvizet rácsos folyókákkal, illetve víznyelőkkel fogjuk fel, és zárt csatornákon keresztül út alatti átereszeken vezetjük ki az erdőterületről. Az Aligai út, a Koppány sor és az Akácfa utca csapadékvizeit az úttengelybe tervezett zárt csatornákkal gyűjtjük. Az úttükör víztelenítését az Aligai úton és a Koppány soron út menti és út alatti szivárgókkal oldottuk meg, melyek egyben a területen megjelenő pangó vizek gyűjtését és elvezetését is szolgálják. A Balatonba történő csapadékvíz bevezetését csak a maximális vízszinten, a 104,51 mbf. magasságon, a +1,10 m-es vízmérce szinten tudjuk megoldani. A tó lengéséből adódó vízszintemelkedésre a déli oldalon tervezett csatorna keresztmetszetét a lehetőségekhez képest a maximálisra növeltük. Így a kritikus területen cca. 70 cm-es vízszintemelkedés esetén is marad szabad áteresztő keresztmetszet a csapadékvíz elvezetéséhez. A camping melletti csőkeresztmetszet csak feltöltésben vezetett csővel biztosítható, melyhez a telekhatárra a kerítés alatt max. 80 cm magas támfal építése szükséges. A Koppány sor melletti támfalépítés kivitelezési tervei előbb készülnek, mint a terület csapadékvíz elvezetésének és az útépítésnek a kivitelezési tervei. Ezért az aktuális kivitelezési tervet a meglévő állapotokhoz igazítottan készítjük azzal, hogy a víz továbbvezetését a későbbiekben épülő hálózathoz a műtárgyakon keresztül csatlakoztatni lehessen.

4 4 Csapadékvíz elvezető csatornák, átereszek és szivárgók: A Bercsényi strand megközelítését és a gépjármű elhelyezést szolgáló utak és parkolók csapadékvizeinek elvezetésénél figyelembe vettük a meglévő és a tervezett közműveket, a kertépítészeti elképzeléseket, a magas partok csúszásveszélyes voltát, és ennek megfelelő besorolását, az úttükrök víztelenítését, a felszín alatti pangó vizek jelenlétét, és a tervezési területen kívül keletkező, de ide kerülő csapadékvizek elvezethetőségét. A keletkező csapadékvizek befogadója a Balaton. A fent említett csapadék- és egyéb vizeket szétválasztva, két különböző főgyűjtőn vezetjük a befogadóig. A CS és a CS főgyűjtőket és gyűjtőiket úgy terveztük, hogy közel azonos terhelésűek legyenek. A szétválasztással és a vízmennyiség egyenletes elosztásával átmérőcsökkenést értünk el, mely javítja a Balatonba vezetés körülményeit. Mindkét vezetéket a tó maximális vízszintjén (104,51 mbf. magasságon, a +1,10 m-es balatoni vízmérce magasságon) csatlakoztatjuk. Magasabb bevezetés csak jelentős feltöltés mellett valósulhat meg. Így is a parti sétány mögötti területet és a camping kerítése melletti sávot néhány dm-es feltöltéssel kell ellátni. A Koppány sor északi oldalán húzódó, Ø 40 beton átereszekkel készült nyílt árok a támfal és az út közelsége miatt a Koppány sor és a útszelvényei közötti szakaszon, vagyis 60,00 m hosszan átépítendő. Az átépítés a tervezett támfal út felöli széléhez igazítottan, részben az útpadka alatt, a meglévő árok nyomvonalán történik. Az átépítéshez használt Ø 40 Rocla triviant termékek a támfal állékonyságához szükséges passzív földnyomás miatt, 0,2 Mpa üzemi nyomás felvételére alkalmas vasbeton csövek. A tervezett zárt csatornaszakasz folyásfenék szintje igazodik a meglévő árok folyásfenék szintjéhez, azaz a es szelvényben 105,66, míg a es szelvényben 105,44 mbf. magasságú. A szelvények között a lejtése egyenletes: 3,2 A támfal mögötti szivárgók bekötése a Koppány sor melletti meglévő árokba történik két helyen, a és a ös szelvényekben. A szivárgó bekötések az jelű csapadékvíz elvezető csatorna elkészülte után, a csatorna 10-es és 6-os számú tisztítóaknájába közvetlenül átköthetők. A zárt csatornaszakasz fölött, az út csapadékvizeinek elvezetésére 40 cm széles beton folyóka készül az út padkájában, az útburkolat mellett 60 m hosszan. A CS jelű főgyűjtő Befogadója a Balaton. A csatorna a Koppány sor, a strand gazdasági bejárója, az Akácfa utca, a Bercsényi lejáró alsó szakaszán (az út menti folyókában) keletkezett csapadékvizek, a térszín alatti szivárgó vizek, és a Koppány sor alatti (melletti) szivárgók vizét gyűjti és szállítja. A csatorna vízgyűjtő területe kiterjed a Bercsényi lejárótól nyugatra eső beépített erdőterületre és a Tőle északnyugatra eső MÁV területre is. A csatorna az 1 sz. aknáig a strand területén, az északi telekhatár mellett azzal párhuzamosan halad. A 4 sz. aknáig a meglévő fák között a meglévő szennyvízátemelő területét megkerülve épül. A 4-14 sz. aknák közötti szakaszon a Koppány sor tervezett útburkolatának tengelyvonalába helyeztük el úgy, hogy a tisztítóaknákat az út tengelyébe terveztük. A 14 sz. végaknába vezetjük a Bercsényi lejáró alsó szakaszának csapadékvizét. A lejárótól nyugatra eső zöldterületek csapadékvize is nyílt árkon keresztül érkezik. Az árok alsó végére víznyelőt helyeztünk. Ezen keresztül vezetjük a csapadékvizeket a főgyűjtőbe. Az út menti (alatti) szivárgókat a mélypontokon, és a fordulópontokon kötjük a csatornába. A csatorna a 11. sz. aknáig D 630 Wavin, onnan a 14 sz. aknáig D 400, innen a végaknáig D315 KG-PVC csőből épül, lejtése 3,0-115,0 között változik. Utak alatti (melletti), és a támfalak mögötti szivárgók: Az Aligai út és a Koppány sor alatti úttükör víztelenítésére az utak szélében ahol valamilyen akadály miatt (gázvezeték) nem lehetett ott az út alatt elhelyezett szivárgókat terveztünk helyszínrajz szerinti kialakítással. A szivárgók igazodnak az utak keresztirányú eséséhez. Az út menti szivárgók esetében az útesés oldalváltásának környezetében, a biztonságos vízelvezetésre törekedve mindkét oldalon vezetett szivárgókkal néhány méteres átfedéseket hoztunk létre.

5 5 A szivárgók emellett a terület alatti pangó vizek vízelvezetését is szolgálják. A szivárgó vezeték mindenhol egységesen Ø 200-as optidrain csővel tervezett. Az Akácfa utca esetében a felszín alatti vizek elvezetése út alatti kavics keresztszivárgókkal történik a gabion támfalakig. A támfalak mögötti szivárgók szintén Ø 200-as optidrain csővel tervezettek. Csatlakoztatásuk a nyílt árokhoz a szelvényben a 105,67 mbf. folyásfenék szint felett, a 106,29 mbf. szinten, míg a szelvényben a 105,43 mbf. folyásfenék szint felett, a 105,68 mbf. szinten történik. A III. jelű út melletti támfal háttérszivárgója Ø 200-as optidrain csővel tervezett. Bekötése jelenleg az Aligai út 0+052,75 szelvényébe kerül a 3531/3 hrsz-ú telekre helyezett szivárgóaknába. Bekötési szint: 107,03 mbf; aknafedlap: 108,60 mbf; aknafenék: 106,43 mbf, aknafenéken 30cm vtg kavicsréteg. A szivárgó később csatlakozik a CS jelű csapadékvíz elvezető csatorna 10-es számú tisztítóaknájába. Az Akácfa utca jelenlegi a mélyponton összegyűjtött, csapadékvíz elvezetéséhez a támfalon keresztül vezetett Ø 20-as beton anyagú ROCLA csatornacsövet helyeztünk el. A cső közvetlenül csatlakozik az út mentén tervezett ROCLA csövekből épített Ø 40 áteresz víznyelő fedlapos tisztítóaknájába. A csapadékvíz csatorna építése: A gravitációs csapadékvíz csatornát a mindenkori befogadótól kiindulva kell építeni. Az építésnél kerülni kell a fakivágást és a növényzet roncsolását. A munkaárkokat D 300-as átmérőig minimum 0,90 m, D 400-as átmérőig minimum 1,00 m, és D 600-as átmérőig minimum 1,20 m szélességben, lehetőleg közvetlenül a csőfektetés előtt kell kiemelni. (Az 1,75 m-nél mélyebb munkaárkok esetében a munkaárok szélessége 1,20 m) A csővezetékek alá 10 cm vtg homok ágyazati réteg készüljön. A csövek környezetében és felette min 10 cm vastagságban szintén homokot kell teríteni. Különös gondot kell fordítani a cső melletti ágyazat kellő tömörítésére. A szelvény további 40 cm vastag részében a kőmentes helyi anyag visszatöltése 20 cm-es rétegekben történhet. A tömörítés a csövek fölött 50 cm vastagságig csak kézi erővel készülhet. Az e fölötti szelvénybe apróköves helyi anyag is visszatölthető gondos tömörítés mellett. Különös gondot kell fordítani arra, hogy a lefektetett csövek ne mozduljanak el. Minimális tömörségi fok a terhelt burkolat alatti területe Tr= 90 %, a mélyebb szinteken Tr=85 %. A beépített műanyagcsövek csak a terven előírt módon beépített és tömörített ágyazattal együtt válnak megfelelő teherbírásúvá. A munkaárok csak a vezeték sikeres vízzárósági nyomáspróbája illetve nyílt árkos bemérése után temethető vissza. A burkolatok bontására a munkaárok szélének vágásával való befűrészelését követően kerülhet sor. A törmeléket a kijelölt lerakóhelyre illetve a szemét-telepre kell elszállítani. A burkolatok, és a terület helyreállításakor törekedni kell a minimális rongálásra. A felbontott utakat, padkákat és egyéb helyeket az eredeti állapotnak megfelelően kell helyreállítani. A burkolatlan talajfelszínt kőmentes anyaggal, egyenletesen kell helyreállítani. A gravitációs csatornák és bekötővezetékek az összes közművet alulról keresztezik. Tervezett csapadékvíz csatorna adatai: (átereszek, szivárgók) Csatorna jele 400 Rocla triviant 200 Rocla triviant Hossz [m] 600 Wavi n 400 KG 300 KG 200-as rácsos folyóka Tiszt. sziv. akna [db] Vízny akna [db] Víznyelő és folyóka bekötés [db] 300 KG Szivárgó hossz [m] [db] 200 Drén Helye, hrsz. Áteresz 60,0 10, , 3534/5 Szívárgó ,0 3567, 3534/5 3531/3 Összesen 60,0 10, ,0 -

6 6 6.) Közműkeresztezések A tervezési területen a víz a szennyvízcsatorna és a csapadékvíz csatorna a DRV Zrt., a gázvezeték az E.ON KÖGÁZ, az erősáramú elektromos hálózat az E.ON ÉDÁSZ, a gyengeáramú hálózat (telefon, internet, TV) az Invitel, és a PR Telekom Zrt. tulajdonában és kezelésében van. A kivitelezés megkezdése előtt a közművek tulajdonosaitól, üzemeltetőitől a meglévő közművek nyomvonalainak kitűzését meg kell rendelni. A tervezett vízi közművek nyomvonalába eső közműveket üzemeltetői szakfelügyelet mellett kell feltárni. A szakfelügyeletet az üzemeltetőktől időben kell megkérni. A kivitelezés alatt a feltárt közművek állagmegóvásáról gondoskodni kell. Az építés ideje alatt szakfelügyeletet folyamatosan kell biztosítani. Meglévő közművezetékek 2-2 m-es körzetében csak kézi földmunka végezhető. A méretek a helyszínen ellenőrzendők, a meglévő közművezetékek kivitelezés előtt feltárandók! A kivitelezést megelőzően az alább leírtak és az egyeztetési jegyzőkönyvekben leírtak figyelmesen elolvasandók és szigorúan betartandók! 9.1 Szennyvíz- és csapadékvíz csatorna keresztezése Akkor, ha a vízvezeték mélyebben épül, mint a csatornacső, a csatornacsövet a keresztezési ponttól számított 2,0-2,0 m hosszúságban vízzáró betonnal kell körülvenni, vagy vízzáró védőcsőbe kell helyezni. Abban az esetben, ha a vízvezeték magasabban épül, mint a csatornacső és a vezetékek között a szintkülönbség kisebb, mint 0,5 m, akkor a szennyvízcsatorna köré 10 cm vtg-ban betonköpenyt kell készíteni a kereszteződéstől számítottan 2,0-2,0 m hosszon. 9.2 Kábelek keresztezése Gyengeáramú, Telefon, TV és internet kábelek Kábeleket vízvezeték és szennyvízcsatorna csak alulról keresztezhet. A tervezett vízi közmű létesítmények az Invitel, a PanTel, és a PR Telekom Zrt. tulajdonában és kezelésében lévő kábelhálózatot egyaránt érintenek. Az építkezés miatt az Invitel Zrt. Tulajdonú távközlési hálózat védelembe helyezése, illetve kiváltása szükséges. A távközlési hálózat átépítéséhez szükséges kiviteli terv elkészítését, és a kiviteli munkát írásban kell megrendelni az Invitel Technokom Kft Siófok, Sió u. 74. sz. címre, vagy a (84) faxszámra, esetleg a babos@invitech.co.hu címre küldve. Az Invitel Zrt. tulajdonú kábelek keresztezésénél az MSZ 7487/2-80 és az MSZ 7487/3-80 számú közműrendezési szabvány előírásait be kell tartani, a távközlés részére fenntartott helyet szabadon kell hagyni. A távközlési létesítmények 2-2 m-es körzetében csak kézi szerszámmal, és szakfelügyelet jelenlétében lehet munkát végezni. A kábelek pontos helyét és mélységét a keresztezéseknél és a megközelítéseknél műszeres kitűzéssel kell megállapítani. A műszeres kitűzést és a szakfelügyeletet írásban kell megrendelni az Invitel Távközlési Zrt.-nél a 8200 Veszprém, Ranolder tér 3. címen, vagy a (88) faxszámra küldve. A feltárt kábelek munkaidőn túli őrzéséről, vagy annak min. 30 cm-es ideiglenes földtakarásáról a kivitelezőnek kell gondoskodnia. A tervezett munka érinti a PR-Telecom Zrt meglévő légvezetékes távközlési hálózatát is. Az érintettség okán, a munkaterület átadás átvételi eljárásra a kivitelezési munka megkezdése előtt 5 nappal meghívót kell küldeni a: PR-TELECOM 3533 Miskolc, Gózon L. u. 11. címre. Az oszlopsoron lévő vezetékek esetében a folyamatos jeltovábbítást biztosítani kell. Amennyiben oszlopcsere, vagy áthelyezés válik szükségessé, a hálózat kiváltásáról a beruházó költségére kell gondoskodni. A kivitelezési munkák alatt a 10/1983 KPM-ÉVM együttes rendelet, az MSZ 748-3:1980, az MSZ 1585, és az ÉKSZ idevonatkozó pontjait, továbbá a vonatkozó jogszabályok érintésvédelmi és műszaki követelmények előírásait be kell tartani.

7 7 Erősáramú kábelek A vízvezetékkel és a bekötővezetékekkel keresztezendő erősáramú kábelek az E ON Zrt. tulajdonában vannak. A tervezett víz nyomóvezetékek szennyvízcsatornák, és csapadékvíz elvezető csatornák építése előtt a kábel nyomvonalak műszeres kitűzése szükséges, melyet az E ON Zrt. a munkák megkezdése előtt külön megrendelésre elvégez. A párhuzamos nyomvonalfektetés mellett kábelkeresztezés is lesz. Ennek helyét kézi földmunkával kell feltárni. A kábelek biztonsági övezetén belül -2,0-2,0 m - csak óvatos kézi földmunka végezhető szakfelügyelet jelenlétében. A feltárási munkákhoz a szakfelügyeletet az E ON Zrt.-nél 14 nappal a munkák megkezdése előtt írásban kell megrendelni. A keresztezendő kábelek mechanikai védelmét hasított kpe csőből kell biztosítani. A kábelek vízszintes értelemben történő megközelítése gépi földmunka esetén 2,0 m. A kivitelezés során elmozduló jelzőköveket be kell méretni, és helyre kell állítani. Az 0,4 kv-os földkábel keresztezésénél a mindenkor hatályos szabványok előírásait be kell tartani (MSZ 7487 és az MSZ 151 sz szabvány). Amennyiben az előírt védőtávolság a kábelektől nem tartható és a kábeleket szilárd burkolatú út fogja takarni, ott a Területgazda által meghatározott mechanikai védelmet kell alkalmazni, melynek költségei a beruházót terhelik. A kiviteli tervdokumentációt közműkezelői hozzájárulás céljából 1 példányban a területgazdának kell benyújtani. 9.3 Gázvezeték keresztezése Középnyomású gázvezetéket a tervezett létesítmények, vízvezetékek, szennyvízcsatornák, csapadékvíz elvezető csatornák és műtárgyak egyaránt érintenek, ezért a párhuzamos haladásnál és a keresztezéseknél az E ON Kögáz Zrt. illetékesével történt egyeztetési jegyzőkönyvben foglaltak szerint kell eljárni. A tervezési területen lévő középnyomású gázvezetékek biztonsági övezete 4-4 m, a nagyközépnyomású gázvezetékek biztonsági övezete 5-5 m, védelembe helyezve 2-2, illetve 2,5-2,5 m. A kiviteli tervdokumentáció részeként megközelítési, vagy keresztezési tervet kell készíteni a 203/1998 kormányrendelet 19/A. szerint. A vízellátás, a szennyvízcsatornázás és a csapadékvíz elvezetés vezetékeinek a gázvezetékekkel történő keresztezéseiről készített kiviteli terveket egyetértési nyilatkozat kiadása céljából 3-3 példányban az illetékes területgazdának be kell nyújtani. A kivitelezés csak ezek után kezdhető meg. Területgazda: Horváth János (30) Amennyiben a gázvezeték keresztezése felülről történik, úgy a gázvezetékre utólagosan védőcső elhelyezése szükséges a keresztezéstől számított 1,0-1,0 m hosszan. A két dimenzióval nagyobb védőcsöveket csak a gázvezetéknél mélyebben fektetett vezetékek esetében a végükön le kell zárni, és a terepszintre ki kell szellőztetni, majd a szellőzőcsöveket TH jelű csapszekrénybe kell felhozni. A közműkeresztezésnél függőlegesen min. 0,2 m palásttávolság, párhuzamos vonalvezetés esetén min. 0,7 m palásttávolság tartandó. Az üzemelő gázvezeték 2,0-2,0 m-es környezetében csak óvatos kézi földmunka végezhető állandó szakfelügyelet mellett. A gázvezetéknél mélyebben fektetett vezetékeknél a párhuzamos haladás 1,0 m palásttávolsággal kivitelezendő. A keresztezések 30 -os vízszintes szög alatt semmilyen körülmények között nem készülhetnek. A keresztezéseket csak útátvágással lehet végezni, útátfúrással történő kivitelezés nem lehetséges. A szakfelügyeletet az E ON Zrt.-nél legalább két héttel a munkák megkezdése előtt kell megrendelni. 7.) Szakfelügyelet A kivitelezőnek a földmunka megkezdése előtt a területen található közművek, csapadékvíz elvezető rendszerek, egyéb vízfolyások, utak tulajdonosaitól, üzemeltetőitől az előírtak szerint szakfelügyeletet kell kérni. (Lásd még az egyeztetési jegyzőkönyvben foglaltakat.)

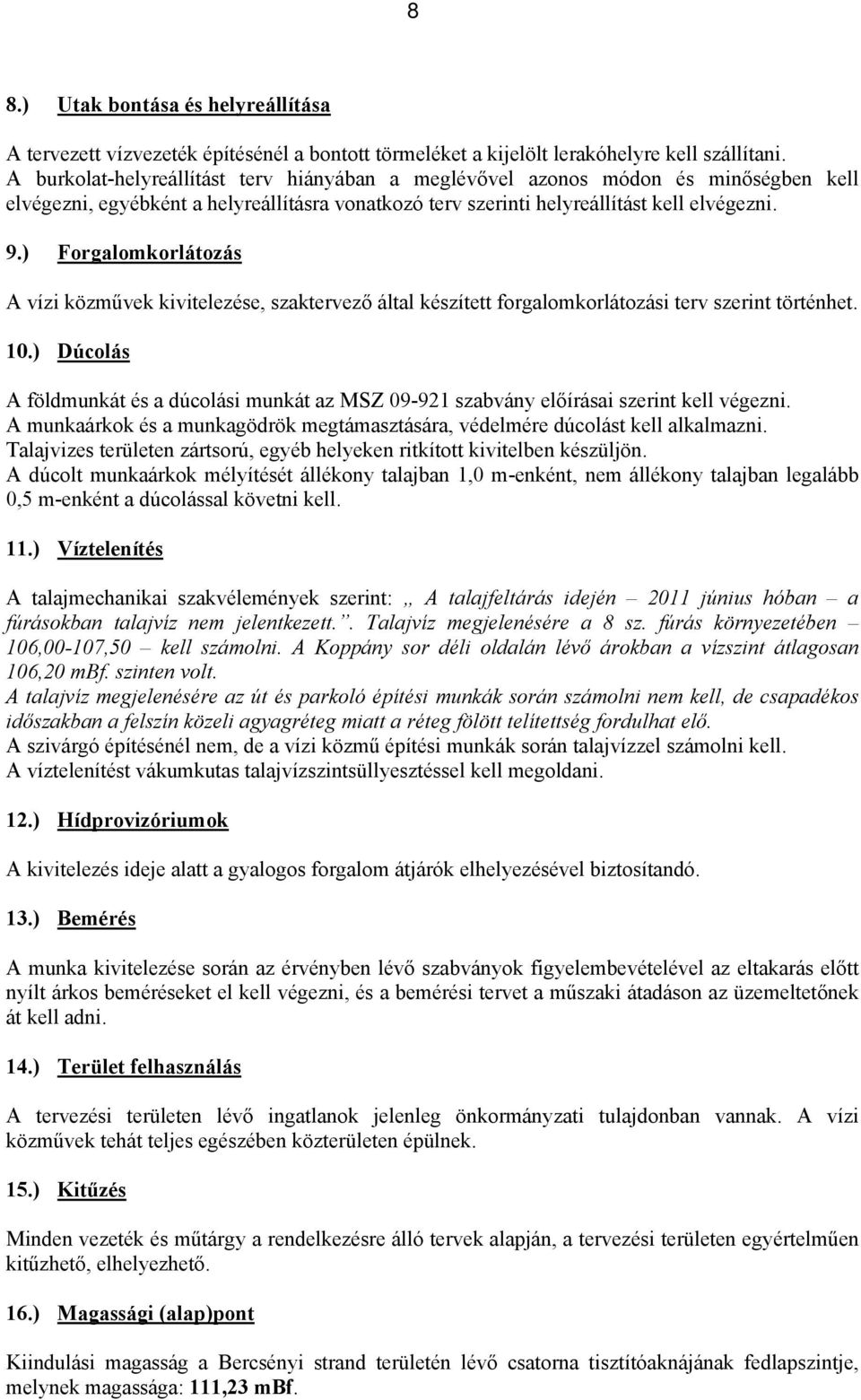

8 8 8.) Utak bontása és helyreállítása A tervezett vízvezeték építésénél a bontott törmeléket a kijelölt lerakóhelyre kell szállítani. A burkolat-helyreállítást terv hiányában a meglévővel azonos módon és minőségben kell elvégezni, egyébként a helyreállításra vonatkozó terv szerinti helyreállítást kell elvégezni. 9.) Forgalomkorlátozás A vízi közművek kivitelezése, szaktervező által készített forgalomkorlátozási terv szerint történhet. 10.) Dúcolás A földmunkát és a dúcolási munkát az MSZ szabvány előírásai szerint kell végezni. A munkaárkok és a munkagödrök megtámasztására, védelmére dúcolást kell alkalmazni. Talajvizes területen zártsorú, egyéb helyeken ritkított kivitelben készüljön. A dúcolt munkaárkok mélyítését állékony talajban 1,0 m-enként, nem állékony talajban legalább 0,5 m-enként a dúcolással követni kell. 11.) Víztelenítés A talajmechanikai szakvélemények szerint: A talajfeltárás idején 2011 június hóban a fúrásokban talajvíz nem jelentkezett.. Talajvíz megjelenésére a 8 sz. fúrás környezetében 106,00-107,50 kell számolni. A Koppány sor déli oldalán lévő árokban a vízszint átlagosan 106,20 mbf. szinten volt. A talajvíz megjelenésére az út és parkoló építési munkák során számolni nem kell, de csapadékos időszakban a felszín közeli agyagréteg miatt a réteg fölött telítettség fordulhat elő. A szivárgó építésénél nem, de a vízi közmű építési munkák során talajvízzel számolni kell. A víztelenítést vákumkutas talajvízszintsüllyesztéssel kell megoldani. 12.) Hídprovizóriumok A kivitelezés ideje alatt a gyalogos forgalom átjárók elhelyezésével biztosítandó. 13.) Bemérés A munka kivitelezése során az érvényben lévő szabványok figyelembevételével az eltakarás előtt nyílt árkos beméréseket el kell végezni, és a bemérési tervet a műszaki átadáson az üzemeltetőnek át kell adni. 14.) Terület felhasználás A tervezési területen lévő ingatlanok jelenleg önkormányzati tulajdonban vannak. A vízi közművek tehát teljes egészében közterületen épülnek. 15.) Kitűzés Minden vezeték és műtárgy a rendelkezésre álló tervek alapján, a tervezési területen egyértelműen kitűzhető, elhelyezhető. 16.) Magassági (alap)pont Kiindulási magasság a Bercsényi strand területén lévő csatorna tisztítóaknájának fedlapszintje, melynek magassága: 111,23 mbf.
