Feladatok és megoldásaik. Totó (15 p) Megoldásokat lásd a mellékelt lapon sárga háttérrel jelölve.

Átírás

1 Feladatok és megoldásaik Totó (15 p) Megoldásokat lásd a mellékelt lapon sárga háttérrel jelölve. Szófejtő (6 p) Földgázszállítással kapcsolatos kifejezések betűit kevertük össze. Fejtsétek meg a szavakat! V A N N O M O L Y G É M E S N Ő H N Y I Z I R N A T T B A R I T Á N Z U G S Í G Á T O Z S A S G Ú N Y A S Á M O N Y N Y O M V O N A L H Ő M E N N Y I S É G T R A N Z I T G Á Z T U R B I N A S Z A G O S Í T Á S N A G Y N Y O M Á S Ú FGSZ-ről (összesen 22 pont) 1. Üzemek, kompresszorállomások (14 pont) Az alább felsorolt megyék mellé írd oda, hogy van-e ott FGSZ üzem (Ü) vagy kompresszorállomás (K), esetleg mindkettő (M)! Ha van, nevezd meg a település(eke)t is! Megye neve Települések) neve Ü / K / M 1. Hajdú-Bihar megye Hajdúszoboszló M 2. Komárom-Esztergom megye Bács-Kiskun megye Kecskemét, Városföld M 4. Zala megye Gellénháza Ü 5. Borsod-Abaúj-Zemplén megye Miskolc, Nemesbikk M 6. Fejér megye Kápolnásnyék Ü 2. Szállítórendszer (5 pont) Sorold fel az integrált gázszállítórendszer részeit! I. betáplálási pont IV. nagynyomású vezetékrendszer II. III. kompresszorállomás vezetéki csomópont V. gázátadó állomás / kiadási pont 1

2 3. Add meg, hogy Magyarországon milyen forrásokból kerülhet földgáz a szállítórendszerbe! (3 pont) I. importforrások II. III. hazai gázmezők / hazai termelés hazai gáztárolók / föld alatti gáztárolók Számolás 1. (7 pont) Egy gáztűzhelyet kj/kg égéshőjű gázzal fűtünk. Mennyivel nő a környezet belső energiája, ha a tűzhellyel összesen 0,2 kg gázt égetünk el? Megoldás: Lé = kj/kg m = 0,2 kg Q = m * Lé = 0,2 kg * kj/kg = kj (1-1 pont) Hány fokosra melegszik a fazékban a 13 kg tömegű, 12 C-os víz, ha a folyamat hatásfoka 0,3? A víz fajhője: 4,2 kj/kg* C Megoldás: ΔEösszes = kj η = 0,3 ΔEhasznos = η * ΔEö = 0,3 * kj = kj (1-1 pont) ΔEh = Q = 2730 kj c víz = 4,2 kj/kg* C m = 13 kg ΔT = Q / (c * m) = 2730/(4,2*13) = 50 ºC (1-1 pont) Válasz: 62 ºC-osra melegszik fel a víz. (1 pont) Szógyűjtés (0-7 pont) Gyűjts minél több értelmes magyar szót, melyben benne van a gáz szó! Szabályok: Legalább két szótagból álló közneveket várunk, tulajdonneveket (pl. cégneveket) nem fogadunk el. Kizárólag olyan szavakat gyűjtsetek, amelyeket a magyar helyesírás szabályai szerint egybeírunk! Főnevekből egyes számú, igékből jelen idejű, kijelentő módú, egyes szám harmadik személyűeket fogadunk el. A különböző képzők használata megengedett, a ragoké, jeleké azonban nem. 2

3 Ugyanannak az igének különböző igekötővel ellátott változatai nem számítanak külön találatnak. Lehetséges megoldások: gázcső, gázgyár, gázszivárgás, gázszag, gázrobbanás, gázhalmazállapot, gáztűzhely, gázláng, (föld)gáztüzelés, gázbojler, gázlaterna, gázkazán, gázlámpa, gázkonvektor, (föld)gázfűtés, (föld)gázhálózat, gázóra, gázspray, gázátadó, gázmérnök, (föld)gázkincs, (föld)gázkészlet, (föld)gázmező, (föld)gázvezeték, (föld)gáztelep, (föld)gázszükséglet (föld)gázár, gázárvita, gázárszabályozás, gázálarc, (föld)gázmolekula, (föld)gázpiac(i), gázpalack, gázmérgezés, (föld)gáztárolás, (föld)gáztároló(i), (föld)gázkereskedő, gázkereskedelem, gázkereskedelmi, (föld)gáznyomás, (föld)gáztermelő(i), gázszállító(i), (át)gázol, földgáz, földgázszállítás, földgázszállító, gázszolgáltató oxigéngáz, nitrogéngáz, hidrogéngáz, metángáz, kéjgáz, mustárgáz, mustgáz, füstgáz, mérgesgáz, párnagáz, kipufogógáz, fűtőgáz, szintézisgáz (át)gázol(ó/ás), (le)igáz(ó/ás), zsugázik, zsugázás, zsugázó, jógázik, felcsigáz, fugázik, magáz(ó/ás) gázsi, (pangáziusz ) Rossz megoldások: földgázkereskedelmi mert ezt már kötőjellel kell írni: földgáz-kereskedelmi TIGÁZ nem köznév jógáztam, jógázott, jógázónak raggal és jellel ellátott szavakat nem fogadunk el Pontozás: 10 szóig: 1 pont szóig: 2 pont szóig: 3 pont szóig: 4 pont szóig: 5 pont szóig: 6 pont 61 szó felett: 7 pont Különírás és egybeírás idevágó legfontosabb szabályai: (A MAGYAR HELYESÍRÁS SZABÁLYAI TIZENEGYEDIK KIADÁSA, MÁSODIK (VÁLTOZATLAN) LENYOMATA, AKADÉMIAI KIADÓ, BUDAPEST 1985) 138. Szóösszetétel révén gyakran keletkeznek hosszú szavak. Ezeket bizonyos esetekben célszerű kötőjellel tagolni, hogy könnyebben olvashatók legyenek. A két egyszerű közszóból alakult összetételeket egybeírjuk: asztallap, felezőegyenes, matematikatanítás, nitrogénasszimiláció, paradicsomsaláta, televíziókészülék, teljesítménynövekedés stb. De: sakk-kör stb. (Vö. 62.) A kettőnél több szóból alakult (úgynevezett többszörös) összetételeket általában ugyanúgy egybeírjuk, mint a kéttagúakat: cseppkőbarlang, gépkocsivezető, ivóvízellátás, 3

4 készruhaáruház, pénzügyőrlaktanya, rádiószaküzlet, úttörővasút, nyersolajmotor, rendőrjárőr, barnakőszénkoksz, mértékegységrendszer stb. A hat szótagnál hosszabb többszörös összetételeket azonban már többnyire kötőjellel tagoljuk két fő összetételi tag határán: csapatzászló-avatás, dokumentumfilm-bemutató, könyvritkaság-gyűjtemény, tornászcsapatbajnokság, munkaerő-nyilvántartás, foszforműtrágya-gyártás stb. Az úgynevezett szótagszámlálás szempontjai a következők: Szótagszámon az összetett szó jel és rag nélküli alakjának szótagszámát kell érteni: cserépedénygyártás, cserépedénygyártásnak, cserépedénygyártásban; honvédemlékmű, honvédemlékműveink; stb. A származékszók képzőeleme azonban beleszámít a szótagszámba: kerékpárjavítás, kerékpárjavításokat; élelmiszerkészlet, élelmiszerkészletüknek; de kerékpár-javítási, (bőséges) élelmiszer-készletű stb. Gyakorlati megfontolásból az igekötők közül csak a két vagy több szótagúakat tekintjük külön összetételi tagnak: előadó-művészet, kölcsön-visszafizetés stb.; de: befogadóképesség, állománykiegészítés stb. Képzők: Igeképző (-z, -l, -ll) Főnévképző (-ás, -és, -ság, -ség, -mány, -mény) Melléknévképző (-s, -i) Főnévi igenévképző (-ni) Folyamatos melléknévi igenévképző (-ó, -ő) Befejezett melléknévi igenévképző (-t, -tt) Beálló melléknévi igenévképző (-andó, -endő) Határozói igenévképző (-va, -ve, -ván, -vén) Gyakorító képző (-gat, -get, -dogál, -degél, -dögél) Kicsinyítő képző (-ka, -ke, -cska, -cske) Műveltető igeképző (-tat, -tet) Visszaható igeképző (-kodik, -kedik, -ködik) Ható igeképző (-hat, -het) Fosztóképző (-tlan, -tlen, -talan, -telen) Jelek: Múlt idő jele (-t, -tt) Feltételes mód jele (-na, -ne, -ná, -né) Felszólító mód jele (-j) Többes szám jele (-k) Birtokos személyjelek (-m (E/1); -d (E/2); -a, -e, -ja, -je (E/3); -unk, -ünk (T/1); - tok, -tek, -tök (T/2); -juk, -jük (T/3)) Birtokjel (-é) Birtoktöbbesítő jel (-i) Középfok jele (-bb) Felsőfok jele (leg- -bb) Kiemelőjel (-ik) Ragok: Igei személyragok: Alanyi ragozás (-k; -sz, -l; Ø; -unk, -ünk; -tok, -tek, -tök; -nak, -nek) Tárgyas ragozás (-m; -d; -ja, -i; -juk, -jük; -játok, -itek; -ják, -ik) 4

5 3. LÁNGÉSZ KERESTETIK! FGSZ vetélkedő - ELŐDÖNTŐ Főnévi igenév személyragjai (-m; -d; -e, -a; -unk, -ünk; -otok, -etek, -ötök; -uk, -ük) Tárgy ragjai (-t) Birtokos jelző ragjai (-nak, -nek) Határozó ragok (-ban, -ben, -tól, -hoz, stb ) Vaktérkép (3 x 3 pont, + 1 pont, azaz 10 p) Magyarország térképvázlatán bejelöltünk három, a közelmúltban épült vezetéket. Add meg a végpontokon található települések nevét (melyek egyúttal a vezeték nevét is megadják), majd írd be a vezeték hosszának betűjelét a hossz (km) oszlopba. Vezetékek hossza: A. 47 km B. 210 km C. 55 km D. 205 km Település neve Település neve Vezeték hossza (km) 1. Pilisvörösvár 2. Százhalombatta C 3. Szeged 4. Arad A 5. Városföld 6. Slobodnica D A megmaradt vezetékhossz egy negyedik, jelentős beruházás keretében épült vezetékhez tartozik. Nevezd meg ezt a beruházást! (1 pont) Importkapacitás bővítés 5

6 Számolás 2. (8 pont) 3. LÁNGÉSZ KERESTETIK! FGSZ vetélkedő - ELŐDÖNTŐ Egy 4 m átmérőjű, 10 m hosszú henger alakú gáztartályban a gáz sűrűsége 0,68 kg/m3. Mennyi energia nyerhető a gázmennyiség 70%-ának elégetésével, ha a földgáz égéshője kj/kg? Megoldás: A tartály térfogata: V = r 2 * π * l = 4 * 3,14 * 10 = 125,6 m 3 (1-1-1 pont) A tartályban lévő gáz m = ρ * V = 0,68 kg/m 3 * 125,6 m 3 = 85,408 kg, ennek a 70%- a: ~ 59,78 kg, közel 60 kg (1-1-1 pont) Ezt elégetve: m = 60 kg L é = kj Q = m * L é = 60 kg* kj/kg = kj = 2,73 MJ (1-1 pont) ha valaki az 59,7856 kg-mal számol tovább, akkor: Q = m * L é = 59,7856 kg* kj/kg = ,8 kj = 2,72 MJ Válasz: A tartályban lévő földgáz elégetésével 2,73 MJ (2,72 MJ) energia nyerhető. Igaz/hamis (14 pont) Igazak vagy hamisak az alábbi állítások? Írjatok I vagy H betűt a pontozott vonalra! Javítsátok ki a hamis állításokat! 1. A torziós ingával mérhetők a földgázt tartalmazó rétegek földmágnesességi értékei. H, helyesen: A magnetométerrel mérhetők a földgázt tartalmazó rétegek földmágnesességi értékei / A torziós inga elárulja a földgázmező és a környező kőzet eltérő fajsúlyát. 2. A hírközlő kábel a vezetékhálózat távfelügyeletét szolgálja. I 3. Cseppfolyósítás alkalmával kb. 600 m 3 földgázból lesz 1 m 3 cseppfolyósított termék. I 4. A földgáz vándorlását migrálásnak nevezzük. I 5. Drake ezredes 1859-ben 2 hónap alatt 210 méteres mélységig fúrt le. H, helyesen: Drake ezredes 1859-ben 2 hónap alatt 21 méteres mélységig fúrt le. 6. Rotary fúrásnál a fúrócsőbe szivattyúval vizes iszapot nyomnak. I 7. A széntelepek legnagyobb része a triász korban keletkezett, kb. 350 millió éve. H, helyesen: A széntelepek legnagyobb része a karbon korban keletkezett, kb. 350 millió éve. 8. Szénhidrogén lelőhelyek a földfelszín alatt méter mélységben is lehetnek. H, helyesen: Szénhidrogén lelőhelyek a földfelszín alatt méter mélységben is lehetnek. 9. A földgáztüzelésnek nincs éghetetlen szilárd maradéka. I 6

7 10. Az elosztóhálózatoknál polietilén vezetékeket is alkalmaznak. I Keresztrejtvény (9 pont) Minden jó szó 0,5 pontot, a megfejtés 1, magyarázata is 1 pontot ér. Megfejtés: Interkonnektor (1 pont, ha helyesen beírják.) Magyarázat (1 pont): Országhatárokon átívelő, két ország nagynyomású földgázszállító rendszerét összekapcsoló vezeték. 1. O X I G É N 2. M E T Á N 3. B Á T A 4. Ü Z E M 5. H I D R A U L I K A I 6. M E R K A P T Á N 7. K O M P R E S S Z O R 8. K Á P O L N Á S N Y É K 9. N Y O M Á S 10. S Z E R B I A 11. K R K 12. G Á Z Á T A D Ó 13. I T O 14. N A R A N C S S Á R G A 7

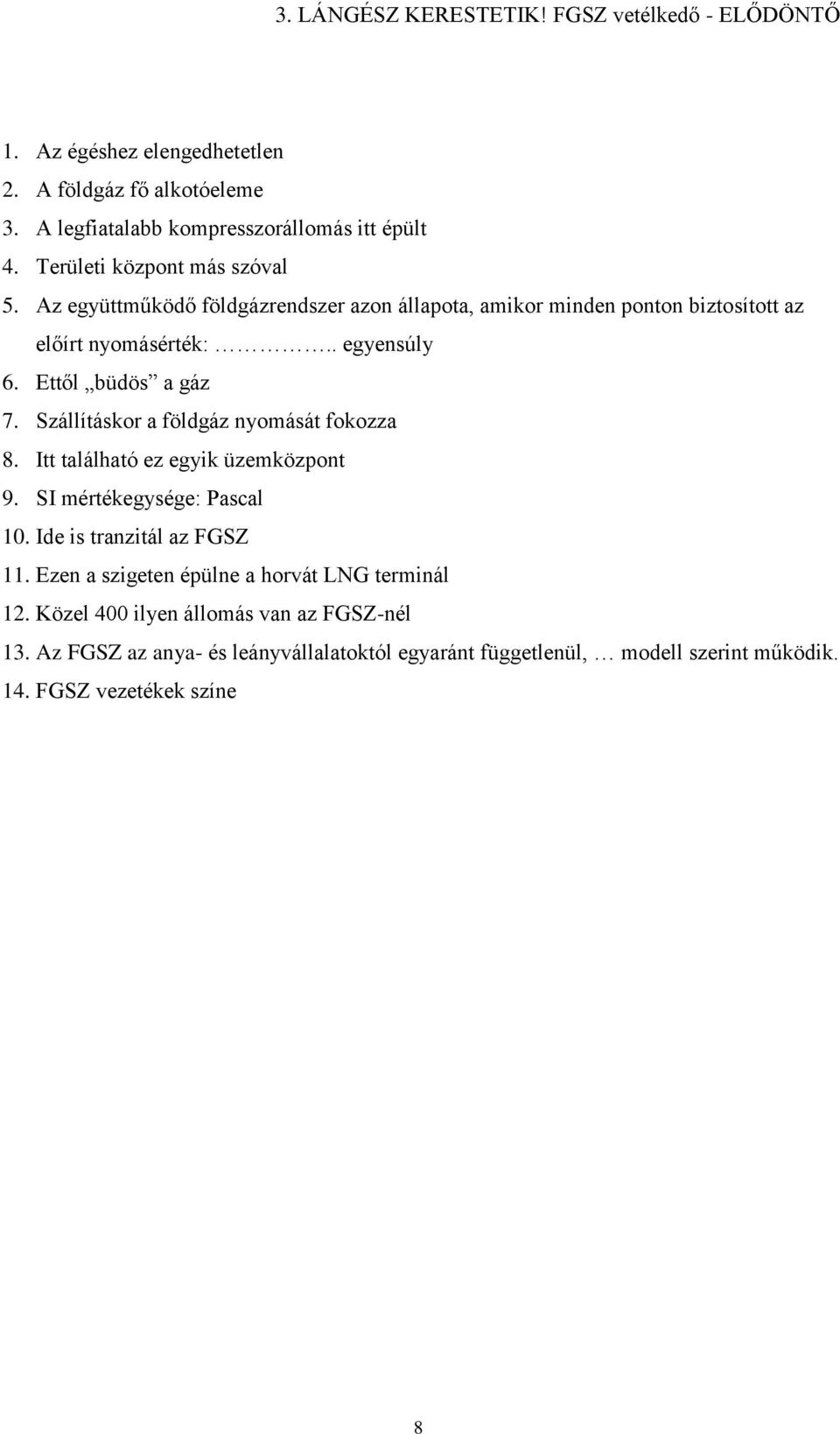

8 1. Az égéshez elengedhetetlen 2. A földgáz fő alkotóeleme 3. A legfiatalabb kompresszorállomás itt épült 4. Területi központ más szóval 5. Az együttműködő földgázrendszer azon állapota, amikor minden ponton biztosított az előírt nyomásérték:.. egyensúly 6. Ettől büdös a gáz 7. Szállításkor a földgáz nyomását fokozza 8. Itt található ez egyik üzemközpont 9. SI mértékegysége: Pascal 10. Ide is tranzitál az FGSZ 11. Ezen a szigeten épülne a horvát LNG terminál 12. Közel 400 ilyen állomás van az FGSZ-nél 13. Az FGSZ az anya- és leányvállalatoktól egyaránt függetlenül, modell szerint működik. 14. FGSZ vezetékek színe 8
