1 Információ megjelenítés Példák

2 Charles Minard ( ) Francia mérnök Napóleon 1812-es oroszországi hadjárata

3 William Playfair ( ) The Commercial and Political Atlas, 1786 A vonalas diagram, oszlopdiagram, kördiagram kitalálója

4 Florence Nightingale (1858) Az első ápoló Krími háborúban résztvevő brit hadsereg állapotáról írt

5 Album de statistique graphique 1800-as évekre Anglia és Franciaország több albumot jelenített meg statisztikai adatokról Áruk elosztása vasúton Színek különböző vonal

6 Henry Moseley, Mengyelejev a periódusos táblája alapján megtudta jósolni a Gallium (Ga) és Germánium (Ge) elemek tulajdonságait mielőtt felfedezték őket Elemek sorozatszáma a tömegük szerint Moseley az elemeket nagy energiájú elektronokkal bombázta és a keletkező röntgen sugarak frekvenciáját vizsgálta Ábrázoljuk a röntgen sugár frekvenciájának négyzetgyökét jól megválasztott N egész számok szerint

7 Henry Moseley

8 Következtetések és következmények Az N szám a pozitív töltések számát adja meg (ma már tudjuk, hogy a protonok száma, az elemek száma) További elemek létét jósolták meg (43, 61, 75-ös számú elemek A módszert ma is használják szilárd anyagok tönkretétel nélküli vizsgálatára A több vonal magyarázata a spin elektron elmélet és kvantum fizikában van

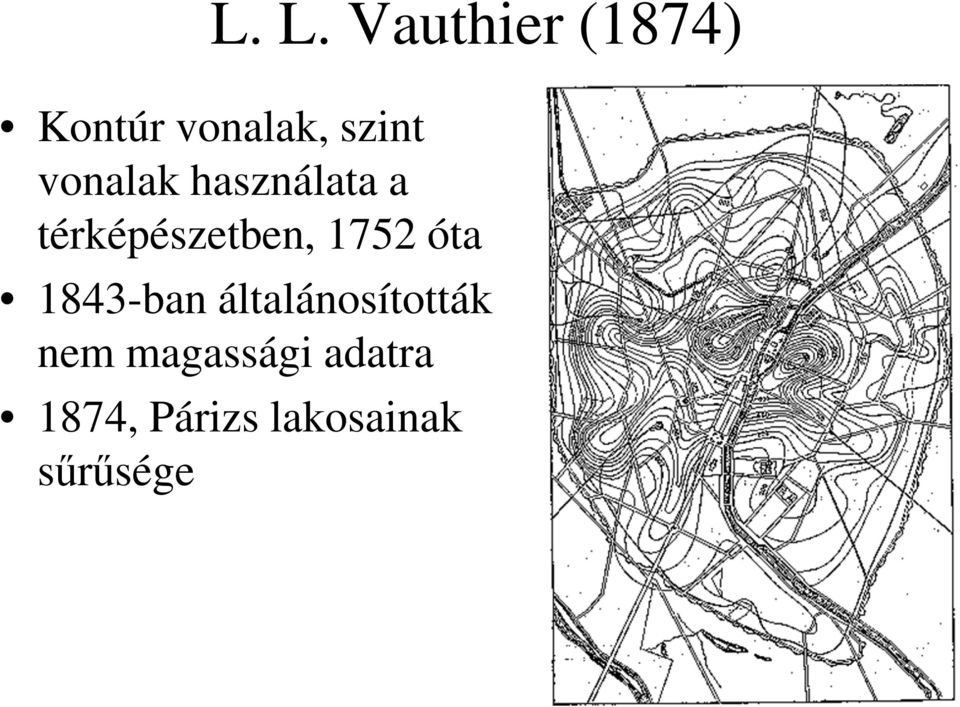

9 L. L. Vauthier (1874) Kontúr vonalak, szint vonalak használata a térképészetben, 1752 óta 1843-ban általánosították nem magassági adatra 1874, Párizs lakosainak sűrűsége

10 Modern és kiemelkedő technikák

11 Számolás 38 x Axióma 1: Információ megtalálása és használata könnyebb amikor a keresett információ kognitíven (érzékelésben, felfogásban) illeszkedik a prezentált információhoz

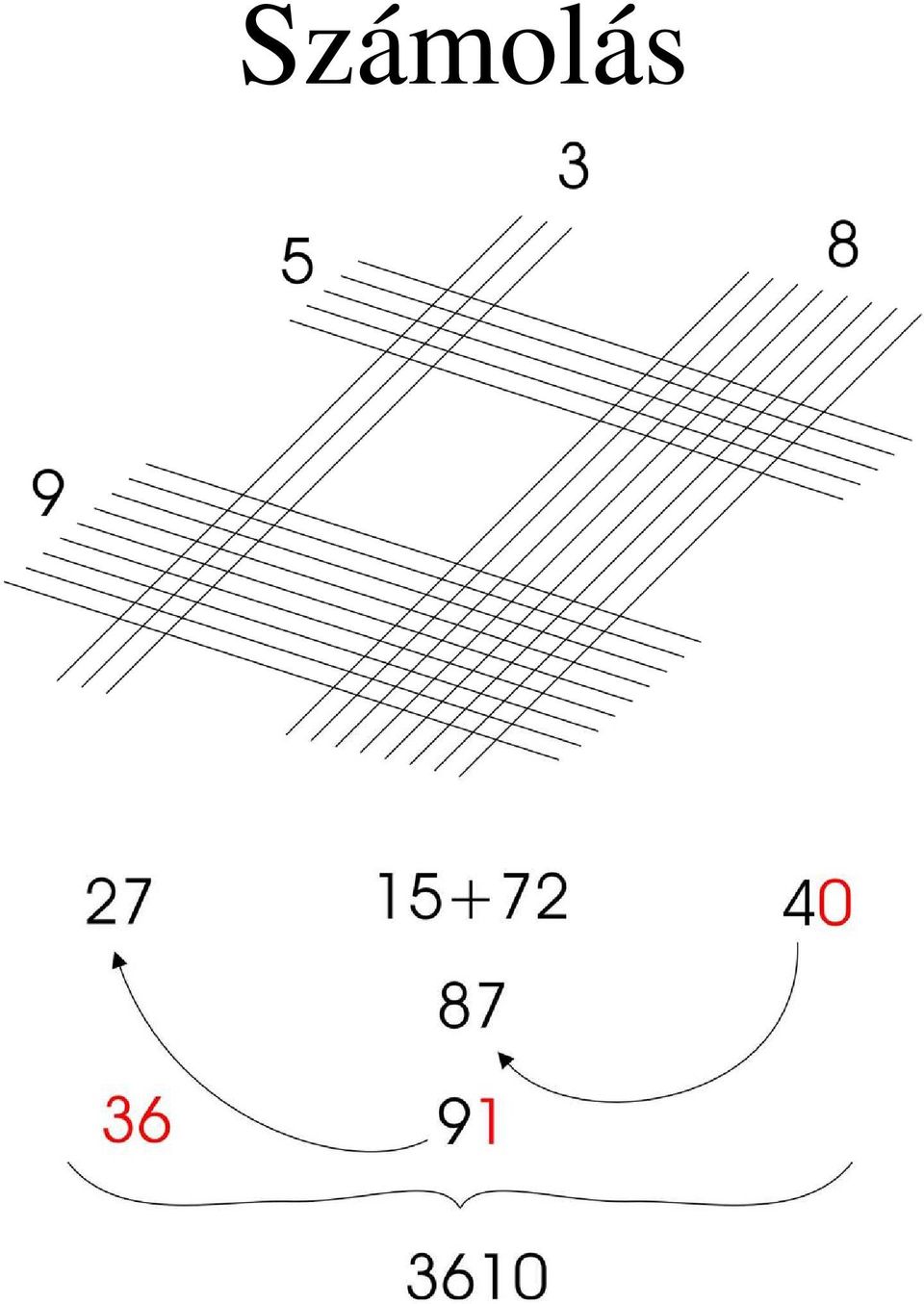

12 Számolás

13 Ív diagramok Arc diagrams: Visualising Structure in Strings Szövegeken belüli mintákat (ismétlődést) ábrázolja

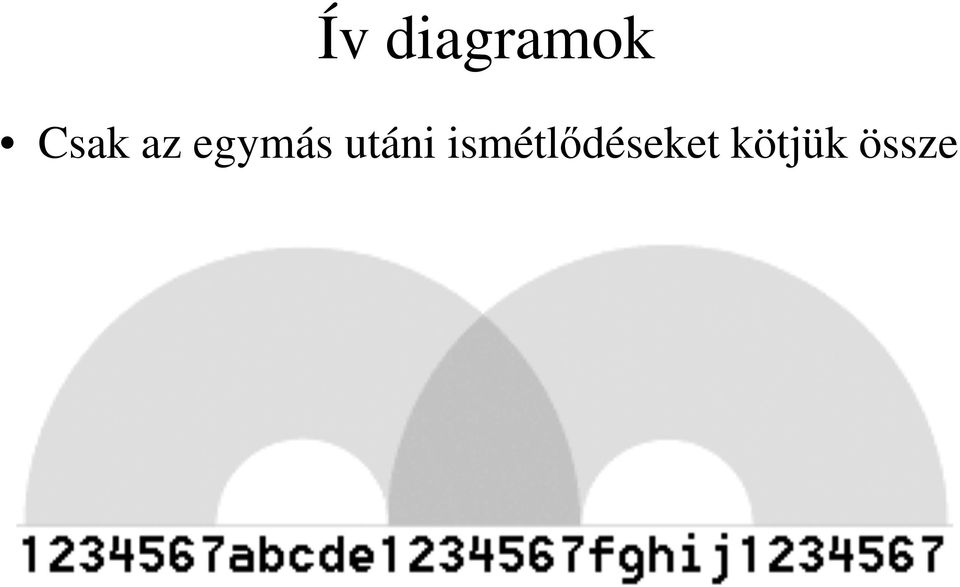

14 Ív diagramok Csak az egymás utáni ismétlődéseket kötjük össze

15 Ív diagramok Átlátszó módon ábrázoljuk az íveket

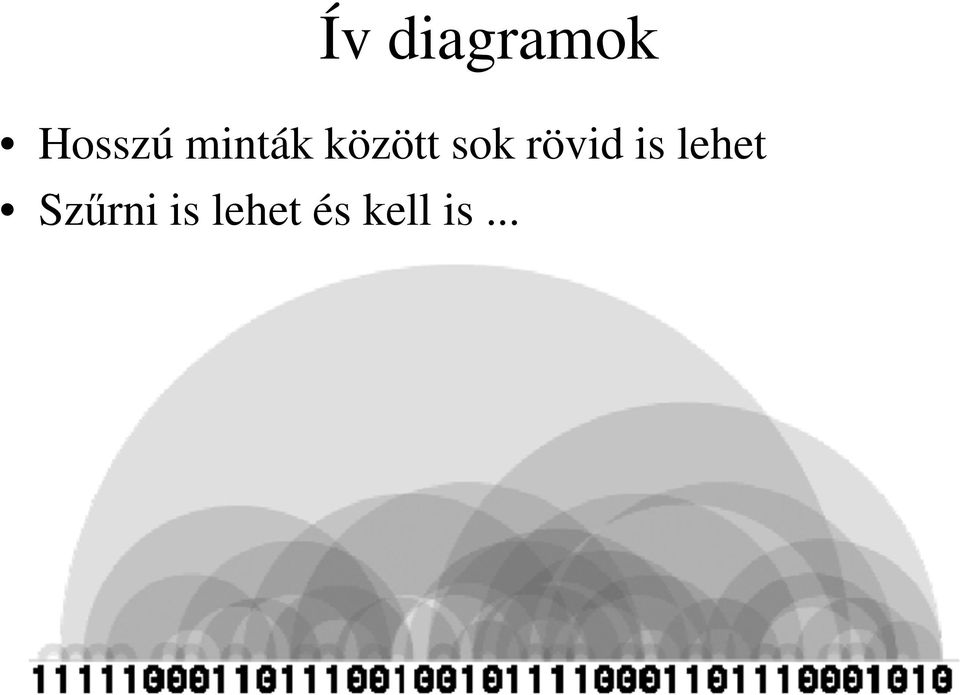

16 Ív diagramok Hosszú minták között sok rövid is lehet Szűrni is lehet és kell is...

17 Ív diagramok Szűrés után egy minta marad.

18 Dot plot n elemű szöveg mely a 1 a 2...a n szimbólumokból áll Egy n x n es bitmap, ahol egy pixel az i,j koordinátában Fekete ha a i =a j Fehér egyébként

19 Dot plot

20 Ív diagramok

21 Zene megjelenítése The shape of song:

22 Zene megjelenítése Chopin: Mazurka

23 Zene megjelenítése Madonna: Like a prayer

24 Vallási szövegek

25 Mit csinálnak?

26 Ívek a tevékenységek hasonlósága alapján

27 Treemap Hierarchia + al-fa szerinti szűrés - nem jól használja ki a helyet - kb 50 elem jeleníthető meg jól - a gyökérkönyvtárat könnyen szem elöl téveszthetjük - gördítő sáv (scroll bar)

28 Treemap A hierarchiát egy 2 dimenziós négyzetben ábrázoljuk, tér kitöltő módon (a felület 100%-át felhasználjuk!!!)

29 Tulajdonságok: Treemap Ha csp1 a csp2 alatt van, akkor csp1 teljesen magába foglalja csp2-t Egy csomópont mérete a fontosságával arányos Egy csomópontnak további tulajdonságai is meghatározóak, pl szín rendelhető hozzá

30 File-ok mérete, könyvtár szerkezet Treemap

31 Szervezeti felépítés Treemap Kiegyensúlyozott fa esetén nem működik

32 Newsmap, Hírek csoportosítás

33 Kör treemap

34 Kör treemap

35 Piramisok

36 Szöveg nem ugrik elő SUBJECT PUNCHED QUICKLY OXIDIZED TCEJBUS DEHCNUP YLKCIUQ DEZIDIXO CERTAIN QUICKLY PUNCHED METHODS NIATREC YLKCIUQ DEHCNUP SDOHTEM SCIENCE ENGLISH RECORDS COLUMNS ECNEICS HSILGNE SDROCER SNMULOC GOVERNS PRECISE EXAMPLE MERCURY SNREVOG ESICERP ELPMAXE YRUCREM CERTAIN QUICKLY PUNCHED METHODS NIATREC YLKCIUQ DEHCNUP SDOHTEM GOVERNS PRECISE EXAMPLE MERCURY SNREVOG ESICERP ELPMAXE YRUCREM SCIENCE ENGLISH RECORDS COLUMNS ECNEICS HSILGNE SDROCER SNMULOC SUBJECT PUNCHED QUICKLY OXIDIZED TCEJBUS DEHCNUP YLKCIUQ DEZIDIXO CERTAIN QUICKLY PUNCHED METHODS NIATREC YLKCIUQ DEHCNUP SDOHTEM SCIENCE ENGLISH RECORDS COLUMNS ECNEICS HSILGNE SDROCER SNMULOC

37 A szöveg megjelenítés nehéz Absztrakt fogalmakat használunk a szövegben Absztrakt fogalmak kombinációja még nehezebb Idő Jelentés árnyalatok Társadalmi és pszichológiai koncepciók Kapcsolatok

38 A szöveg megjelenítés nehéz Egy kutya

39 A szöveg megjelenítés nehéz Egy kutya A kutya ugat A kutya ugatott

40 A szöveg megjelenítés nehéz Egy ember Az ember gyalogol

41 A szöveg megjelenítés nehéz Az ugató kutyát sétáltatja az ember Eddig nem is rossz

42 A szöveg megjelenítés nehéz Ahogy az ugató kutyát sétáltatta az ember arra gondolt, hogy tavaly nyáron szebb idő volt és a kutyák is játékosabbak voltak.

43 Szöveg megjelenítés TextArc ( Az eredeti szöveget két koncentrikus spirálban (az eredeti szövegnek megfelelően) jeleníti meg Egy sor egy sornak felel meg (1 pixel méretű) Egynél többször előforduló szavak bekerülnek középre Az előfordulási helyek súlypontjába kerül Vonal köti össze az előfordulási hellyel Minnél többször fordul elő annál vastagabb és világosabb lesz a szó

44 Szöveg megjelenítés

45 Szöveg megjelenítés

46 Szöveg megjelenítés

47 Földrengések Utolsó 20 jelentősebb földrengés

48 Földrengések

49 Repülési minták repülő adatainak megjelenítése

50 Football 2006 FIFA világbajnokság, Németország Döntő: Olaszország-Franciaország Nyilak: passzok száma Pont mérete: a játékos befolyása

51 Football

52 Football labda mozgás

53 Gép gondolkodása a sakk során Mutatja az elképzelhető lépéseket. Később mutatja az erőt.

54 Zászlók Icaro Doria, brazil művész A zászló közli az infromációt

55

56

57 Zászlók

58 Politikai viszonyok USA-ban

59 Politikai viszonyok USA-ban

60 Irodalom Gallery of Data Visualization:
