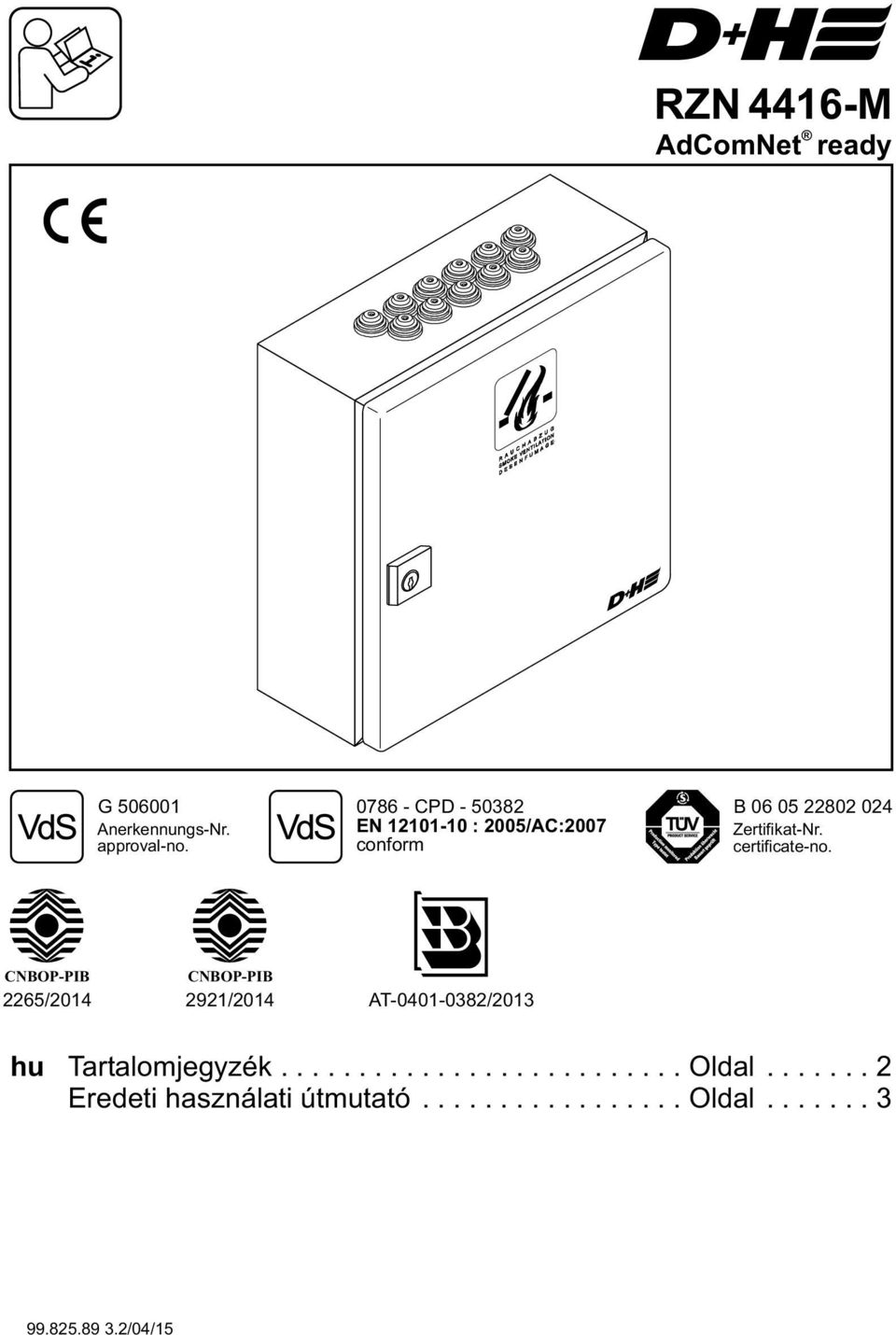

1 RZN 4416-M AdComNet ready G Anerkennungs-Nr. approval-no CPD EN : 2005/AC:2007 conform B Zertifikat-Nr. certificate-no. CNBOP-PIB CNBOP-PIB 2265/ /2014 AT /2013 hu Tartalomjegyzék Oldal Eredeti használati útmutató Oldal

2 Tartalomjegyzék Bevezető / Szerkezeti rajz...3 Rendeltetésszerű használat / Biztonsági előírások...4 HFR nyílás...4 Szervizidőzítő...4 Fontos előírások / Karbantartás és tisztítás...4 Megfelelőségi nyilatkozat / Hulladékelhelyezés...4 Műszaki adatok V-os tartalék áramellátás...5 Képjelek magyarázata...5 Központ belső felépítése...6 Alaplap csatlakozója...7 DIP-kapcsoló beállításai Kábel a D+H HFR-rendszerekhez / Kábelfektetési terv V-os tápcsatlakozó...11 Csatlakozók áttekintése...11 HFR-kapcsoló csatlakozója...12 Tűzjelző csatlakozója, berendezés csatlakozója...13 Tartómágnes csatlakozója...13 Hajtásrendszerek...13 Tájékoztatás az üzembe helyezésről...14 Kezelés Felülvizsgálat / Karbantartás /20 RZN 4416-M Magyar

3 Bevezető D+H szerviz- és kereskedelmi partnerek Az épület és a benntartózkodók biztonságát nem csak a termék garantálja. A biztonság záloga elsősorban a megfelelő szakértelem. Minden D+H szerviz- és kereskedelmi partner tanúsított, rendszeresen képzett vállalkozás a hő- és füstelvezetés területén. A gyártó D+H Mechatronik AG vállalattal szorosan együttműködve partnereink átfogó hő- és füstelvezető és természetes szellőzést biztosító rendszermegoldásokat hoznak létre. A projekt minden fázisában garantált a teljes körű ellátás és minőségbiztosítás, a tanácsadástól, tervezéstől és projektszervezéstől kezdve egészen a telepítésig, üzembe helyezésig, karbantartásig és szervizelésig. Így gond nélkül teljesíthetők a legszigorúbb nemzeti és nemzetközi minőségi előírások is. Karbantartás és hibaelhárítás A szakszerű telepítéshez és üzembe helyezéshez a D+H szerviz- és kereskedelmi partnerek széles hálózata áll rendelkezésére. Partneri rendszerünk garantálja, hogy a D+H termékeket kizárólag jól kiképzett, tapasztalt szerelők telepítsék, a műszaki előírások és szabályozások figyelembe vételével. A szerelés után pedig személyesen adják át a rendszert, és be is mutatják annak használatát a felhasználóknak. Telepítés és üzembe helyezés Minden épületüzemeltető felelős a biztonságtechnikai berendezései biztonságos működéséért. A rendszeres, szakszerű karbantartás garantálja, hogy berendezései mindig működőképesek legyenek. A D+H szerviz- és kereskedelmi partnerek a karbantartásra optimálisan felkészített szakértő vállalkozások a hő- és füstelvezetés területén. Karbantartási szerződés kötésével az üzemeltető bármikor igazolni tudja, hogy eleget tett a kötelességeinek. Garantált minőség Minden D+H szerviz- és kereskedelmi partner által telepített és rendszeresen karbantartott D+H hőés füstelvezető rendszerhez kibővített garanciális szolgáltatás jár. A pontos információkról kérdezze meg helyi D+H szerviz- és kereskedelmi partnerét. Mindig közel A saját telephelyekből és exkluzív partnerekből álló hálózatunkkal a világ minden pontján jelen vagyunk. Önhöz közeli D+H partnert keres? Egyszerűen látogasson a címen elérhető weboldalunkra. Szerkezeti rajz Szellőztetőkapcsoló Hőmérséklet-szabályozó Szél- vagy esőjelző Ablakmozgató berendezés HFR-központ HFR nyílás Csoport Csoport HFRkapcsoló Tűzjelző Külső vezérlés Magyar RZN 4416-M 3/20

4 Rendeltetésszerű használat - HFR-vezérlés kis és közepes épületekhez - Használható az AdComNet HFR-buszrendszerben - Mikroprocesszoros vezérlésű központ - 2 sor, 3 csoport - 16 A hajtásáram - Kényelmi funkciók napi szellőztetéshez - Csak beltéri használatra alkalmas Biztonsági előírások Az üzemi feszültség 230 V váltakozó feszültség. Áramütés veszélye áll fenn. - A berendezést csak erre jogosult villanyszerelő kötheti be - Csak beltéri használatra alkalmas - Csak módosítatlan, eredeti D+H alkatrészeket használjon HFR nyílás A HFR nyitás után tűz esetén a füstgázoknak lehetőleg akadálymentesen kell kiáramlaniuk. A megfelelő hatás érdekében döntő fontosságú a HFR-nyílás mérete, jellege és elhelyezkedése. Ezeket a szempontokat a mindenkori helyi hatósági előírások szabályozzák. További információk a címen is elérhetők. A HFR-nyílás méretezését az illetékes tűzvédelmi hatósággal egyeztetni kell. Szervizidőzítő Kb hónap elteltével a központ a rendszer esedékes karbantartását jelzi. A füstelszívó kapcsolón lévő sárga LED és a központ zöld LED-je (D6) villogni kezd. A HFR-berendezésben fellépő valamely hibát a füstelszívó kapcsoló zöld LED-jének kialvása is jelzi. A szellőztetés NYITÁS állásba kapcsolását - a szervizidőzítő beállításától függően - a szervizidő lejárta után (kb hónap) letilthatja a rendszer. Figyelem: A szervizidőzítő visszaállítását csak a készülék gyártója által erre feljogosított cég végezheti el. Fontos előírások Be kell tartani a vészjelző berendezésekre vonatkozó VDE 0833 előírásokat, a villamos berendezésekre vonatkozó VdS 2221, VDE 0100 előírásokat, a HFR berendezésekre vonatkozó DIN előírásokat, a helyi tűzoltósági rendeleteket, valamint az áramszolgáltató erősáramú bekötésekre vonatkozó előírásait. Karbantartás és tisztítás Az ellenőrzést és karbantartást a D+H karbantartási utasításainak betartásával kell végezni. Csak eredeti D+H cserealkatrészeket használjon. A karbantartást kizárólag a D+H hajthatja végre. Az esetleges szennyeződéseket törölje le száraz, puha kendővel. Ne használjon tisztító- vagy oldószereket. Megfelelőségi nyilatkozat Kizárólagos felelősséget vállalunk azért, hogy a Műszaki adatok pontban leírt termék megfelel a következő előírásoknak: 2014/30/EU, 2014/35/EU, EU 305/2011 A műszaki dokumentáció a következő címen érhető el: D+H Mechatronic AG, D Ammersbek, Németország Thomas Kern Elnök Maik Schmees Jogi képviselő, műszaki vezető Hulladékelhelyezés Az elektromos készülékeket, tartozékokat, akkumulátorokat és a csomagolást a környezetvédelemnek megfelelő újrahasznosításhoz kell irányítani. Ne dobja az elektromos készülékeket és akkumulátorokat a háztartási hulladékba! Csak EU országok esetében: A 2012/19/EU, az elektromos és elektronikus berendezések hulladékairól szóló európai irányelv és annak a nemzeti jogrendszerekbe átültetett verziója alapján a használhatatlanná vált elektromos berendezéseket elkülönítve kell gyűjteni, és környezetbarát módon újra kell hasznosítani. 4/20 RZN 4416-M Magyar

5 Műszaki adatok Típus RZN 4416-M Áramellátás Teljesítmény Készenléti teljesítményfelvétel 230 VAC, 50 Hz 500 VA 13,6 W Kimeneti feszültség 24 VDC (21,6-28,5V) Maradék hullámosság 2 Vss, betöltése függő Névleges kimeneti áram 16 A Sorok/csoportok száma * 2 / 3 Tűzjelző / max. 14 Egység HFR-kapcsoló / max. 8 Egység Áram csoportonként ** max. 8 A Üzemmód - Felügyelet Tartós üzem - Riasztás/szellőzés Rövid idejű üzem (30% ED) Ház Acéllemez Szín világosszürke Védelmi módszer IP 54 Védelmi osztály I Hőmérséklet-tartomány C Méretek SZÉxMAxMÉ 500 x 500 x 210 mm * A rendszer HFR-gyorsüzemű (HS) D+H hajtásrendszereket támogat. ** A központ eredő áramfelvételét nem szabad túllépni. 24 V-os tartalék áramellátás Tartalék tápellátás: 72 óra. Csak VdS-engedéllyel rendelkező akkumulátorokat szabad használni. 2x 12V / 7,0 Ah ±0,3Ah (Typ 3) D+H riasztóeszközök csatlakoztatása esetén: 2x 12V / 12 Ah ±0,3Ah (Typ 4) 2x 12 V Képjelek magyarázata HFR riasztás Központ rendben D+H ablakmozgató berendezés Hálózat elérhető Szellőztetőkapcsoló NYITÁS szellőztető/hfr kapcsolóállás Akkumulátor ellenőrzése - TID T Hőmérséklet-felügyelt akkumulátor-töltés I Impedanciamérés. Az akkumulátor belső ellenállását rendszeresen méri a rendszer, ha pl. mélykisütött akkumulátort csatlakoztatunk a központra = (LED az alaplapon) D Kisütés-szabályozás. Hálózatkiesés és az akkumulátor mélykisülése esetén a központ kikapcsol. Ebben az esetben a rendszer nem biztosítja a füstelszívást, valamint a hibák jelzése sem történik meg sec min 2 45 Töltési feszültség szabályozó Földzárlat NYITÁS futásidő-korlátozásának szabályozója Szellőztetésiidő-korlátozás szabályozó Magyar RZN 4416-M 5/20

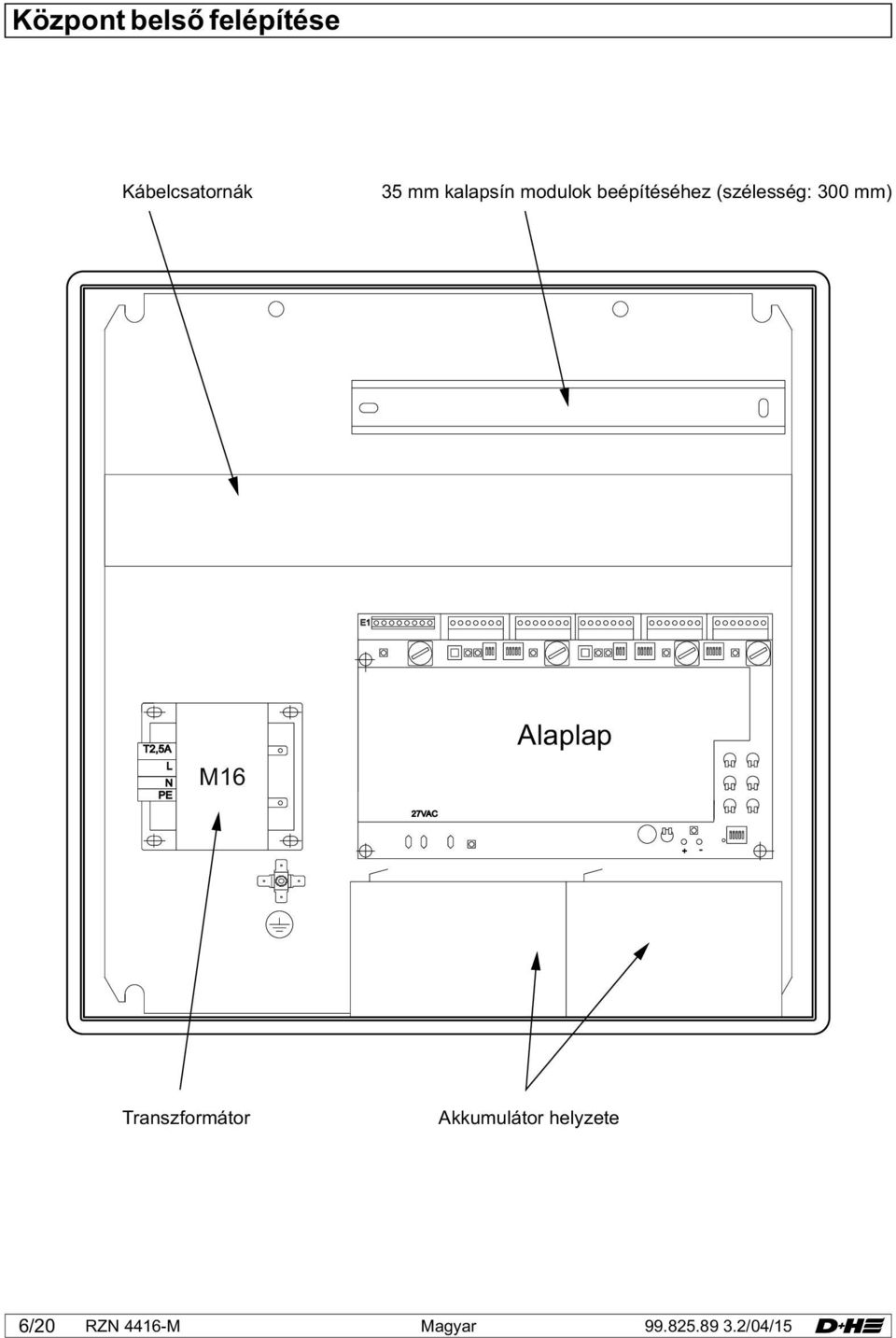

6 Központ belső felépítése Kábelcsatornák 35 mm kalapsín modulok beépítéséhez (szélesség: 300 mm) E1 T2,5A L N PE M16 27VAC Alaplap - + Transzformátor Akkumulátor helyzete 6/20 RZN 4416-M Magyar

7 Alaplap csatlakozója LED-visszajelzők Külső biztosíték Jelzés 1. vonal BE-KI-VISSZAÁLLÍTÁS LED - 1. vonal hiba LED - 1 riasztás S1 DIP-kapcsoló 1. vonal S2 DIP-kapcsoló 1. csoport LED - 1. csoport hiba 1. csoport biztosítéka 2. vonal BE-KI-VISSZAÁLLÍTÁS LED - 2. vonal hiba LED - 2 riasztás S3 DIP-kapcsoló 2. vonal S4 DIP-kapcsoló 2. csoport LED - 2. csoport hiba 2. csoport biztosítéka S5 DIP-kapcsoló 3. csoport LED - 3. csoport hiba 3. csoport biztosítéka D6 D7 D8 D9 D10 D11 D12 D13 Rauchabzugszentrale Smoke Vent Controller RZN 4416-M IN : 230VAC / 500VA OUT : 24VDC / max. 16A D+H Mechatronic - Germany D87 D82 D86 Áramellátás LED - Áramellátás Akkumulátorbiztosíték Akkumulátorcsatlakozó LED - Akku hiba Töltési feszültség szabályozó Tűzérzékelő elem* LED - Földzárlat NYITÁS futásidő-korlátozásának Szellőztetési korlátozása DIP-kapcsoló S6 : tartaléktáp potenciál - + : tartaléktáp potenciál + N : nem tartaléktáp potenciál - N+ : nem tartaléktáp potenciál + A : Általános riasztás K : Ellenőrzés S : Általános hiba SB : Akku hiba M1 : Tartómágnes vezérlése (-> Sor 1) M2 : Tartómágnes vezérlése (-> Sor 2) Z : Bemenet, központi funkció, csoport zárása * Vezérlőberendezés belső hőmérsékletének felügyeletére. Ha a belső hőmérséklet túllépi a 72 C értéket (a felszerelési hely közvetlen környezetében lévő tűz sugárzó hője miatt), akkor a teljes HFR berendezés riasztási állapotba kerül, és vészműködés történik. Magyar RZN 4416-M 7/20

8 Csoportok beállításai S2, S4, S5 DIP-kapcsolók 1 = * NYITÁS futásidő-korlátozása szellőztető üzemben (Csak ha a 5. DIP-kapcsoló = BE) A potenciométerrel korlátozható a NYITÁS irány működési ideje. Ha a szellőztetőkapcsolót NYITÁS irányba tartja nyomva, a hajtások a beállított futásideig működnek. 20 sec Gyári állapot S2, S4, S5 2 = * Szellőztetési idő korlátozása (csak ha az 4 DIP-kapcsoló = BE) A potenciométerrel beállítható a szellőztetési idő. A beállított idő lejárta után a hajtások automatikusan újból zárnak. min = * NYITÁS kapcsolásjel-ismétlés (Csak ha az 1. DIP-kapcsoló = BE) A NYITÁS futásidő-korlátozás kapcsolásjele ismételhető. 4 = * A szellőztetőkapcsoló egyszeri megnyomásával a hajtások zárnak. 4 = OFF * A hajtások csak addig zárnak, amíg a szellőztetőkapcsolót vagy a HFR-kapcsolóegység HFR kapcsolóját nyomva tartja. A szellőztetőkapcsolón nincs NYITÁS visszajelző. A hálózatkiesési funkció (lásd a S 6.3. DIP-kapcsolót) hatástalanítható. 5 = * A szellőztetőkapcsoló egyszeri megnyomásával a hajtások nyitnak. 5 = OFF * A hajtások csak addig nyitnak, amíg a szellőztetőkapcsolót nyomva tartja. 6 = * Csoport riasztáskor. Riasztáskor a csoport zár. 7 = Csoporthiba esetén (pl. felügyeleti vezeték megszakítása esetén) a központ riasztásra kapcsol, vagyis a füstelszívó bekapcsol. Földelt maximális hőmérséklet jeladó (pl. THE 4) csatlakoztatása esetén a DIP-kapcsoló BE állásba legyen kapcsolva. 8 = HFR riasztás újbóli kiváltása bekapcsolva. A német VdS 2581 előírásai szerint a füstelszívó 30 percen át működik. Szakaszos működtetés 2 percenként. ak beállításai S1, S3 DIP-kapcsolók 1 = Két füstjelzős függőségi logika (csak SD-O 371/FO 1362 esetén) Csak akkor történik riasztás, ha egy ágon belül legalább két füstérzékelő jelez. A megoldás megakadályozza a füstérzékelők téves riasztását. Egy helyiségbe mindig két füstérzékelőt kell felszerelni. Ha egy ágba csak egy füstérzékelő van bekötve, a kapcsolót OFF (KI) állásba kell állítani. Gyári állapot S1, S3 2 = A füstjelző riasztása nem állítható vissza a HFR-kapcsolóegység HFR kapcsolójának megnyomásával. 2 = OFF A füstjelző riasztása a HFR-kapcsolóegység HFR kapcsolóját nyomva állítható vissza. 3 = hiba esetén (pl. kapcsoló vezetékszakadása vagy rövidzár esetén) a központ riasztásra kapcsol, vagyis a füstelszívó bekapcsol. 4 = nincs kiosztva 8/20 RZN 4416-M Magyar

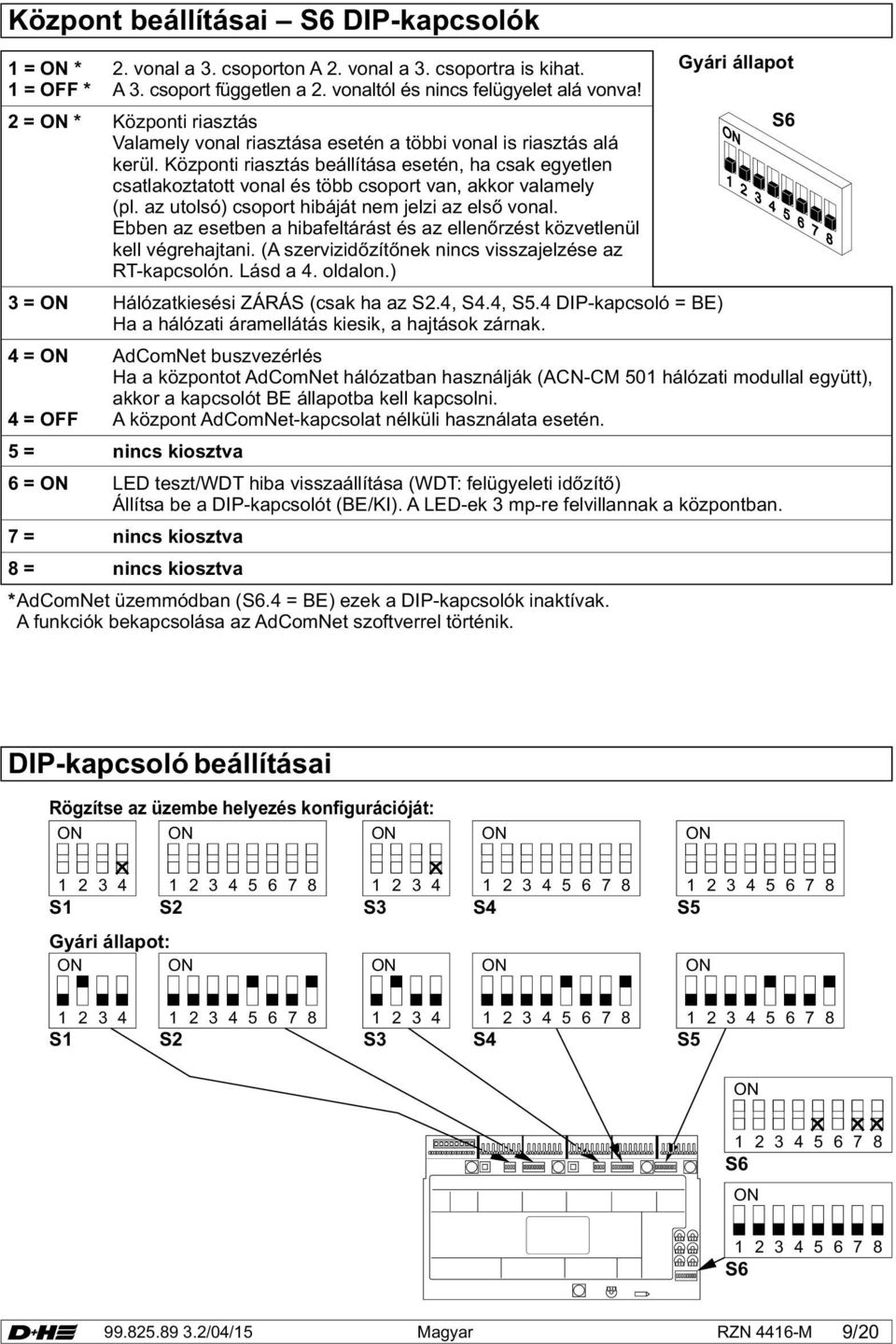

9 Központ beállításai S6 DIP-kapcsolók 1 = * 2. vonal a 3. csoporton A 2. vonal a 3. csoportra is kihat. 1 = OFF * A 3. csoport független a 2. vonaltól és nincs felügyelet alá vonva! 2 = * Központi riasztás Valamely vonal riasztása esetén a többi vonal is riasztás alá kerül. Központi riasztás beállítása esetén, ha csak egyetlen csatlakoztatott vonal és több csoport van, akkor valamely (pl. az utolsó) csoport hibáját nem jelzi az első vonal. Ebben az esetben a hibafeltárást és az ellenőrzést közvetlenül kell végrehajtani. (A szervizidőzítőnek nincs visszajelzése az RT-kapcsolón. Lásd a 4. oldalon.) 3 = Hálózatkiesési (csak ha az S2.4, S4.4, S5.4 DIP-kapcsoló = BE) Ha a hálózati áramellátás kiesik, a hajtások zárnak. 4 = AdComNet buszvezérlés Ha a központot AdComNet hálózatban használják (ACN-CM 501 hálózati modullal együtt), akkor a kapcsolót BE állapotba kell kapcsolni. 4 = OFF A központ AdComNet-kapcsolat nélküli használata esetén. 5 = nincs kiosztva 6 = LED teszt/wdt hiba visszaállítása (WDT: felügyeleti időzítő) Állítsa be a DIP-kapcsolót (BE/KI). A LED-ek 3 mp-re felvillannak a központban. 7 = nincs kiosztva 8 = nincs kiosztva *AdComNet üzemmódban (S6.4 = BE) ezek a DIP-kapcsolók inaktívak. A funkciók bekapcsolása az AdComNet szoftverrel történik. Gyári állapot S6 DIP-kapcsoló beállításai Rögzítse az üzembe helyezés konfigurációját: S1 S S3 S4 S5 Gyári állapot: S1 S S3 S4 S5 S6 S6 Magyar RZN 4416-M 9/20

10 Kábel a D+H HFR-rendszerekhez A kábel kiválasztásánál és vezetésénél tartsa be a villamos vezetékrendszerekre és a szükséges biztonsági berendezésekre vonatkozó helyi villanyszerelési előírásokat, ill. a funkciótartó villamos vezetékekről szóló irányelveket (pl. MLAR). Tájékoztatás: A piacon kapható sokféle típus miatt ezekre a kábelekre nem adunk meg típusmegjelölést. Kérjük, érdeklődjön D+H partnerénél. Csoportkábel (Központ - hajtás) Legalább háromeres kivitel: - 2 ér a hajtás áramellátására - 1 ér vezetékfelügyelethez, amelyen keresztül a HFR-gyorsfutás (HS) jel is átvihető a hajtás felé. A 7. (csoport) DIP-kapcsoló BE állásba kapcsolásával hiba esetén a csoport automatikusan vezérlőjelet kap és működésbe lép. kábel (Központ - jelzőberendezés) A kábeleket a rendszer rövidzárlatra és szakadásra felügyeli. A 3. (vonal) DIP-kapcsoló BE állásba kapcsolásával hiba esetén a csoport automatikusan vezérlőjelet kap és működésbe lép. Kábelfektetési terv (minta) A rendszerfeszültség 24 V. A vezetékeket nem szabad erősáramú vezetékekkel együtt fektetni. Védővezetős (zöld/sárga) vezeték esetén ezt nem szabad használni. Jelölje meg a kábeleket és csatlakozódobozokat. Esőérzékelő HFR nyílásának hajtása 3x 0,8 Ø HFR-központ lásd: kábelhosszak és keresztmetszetek továbbá 2x 0,8 Ø 4x 0,8 Ø 230 V, 50 Hz Külön áramkör. A biztosítékot meg kell jelölni. 2x 0,8 Ø SD-O 371 FD-T 271 vagy tűzjelző Szellőztetőkapcsoló távolsága a padlószinttől: kb. 1,2 Külső vezérlés 6x 0,8 Ø (RT 45) 10x 0,8 Ø (RT 45-LT) HFR kezelőegység távolsága a padlószinttől: kb. 1,5 Kábelhosszak és keresztmetszetek Típus Eredő áram 3 x 1,5 mm² 3 x 2,5 mm² RZN 4416-M m m 6x 0,8 Ø (RT 45) 10x 0,8 Ø (RT 45-LT) Kábelhosszak (m) x Eredő áram Keresztmetszet (mm²) = 80 10/20 RZN 4416-M Magyar

11 230 V-os tápcsatlakozó L N PE 230 V, 50 Hz Külön áramkör. A biztosítékot meg kell jelölni. Transzformátor T 2,5 A Alaplap Csatlakozók áttekintése EM 47 K SD-O 371 RT 45 LT 84-U (-SD) (OG) (BK) 2x47kW (BK) Mot.a Hajtás Mot.b 10kW 5 HS L P SD-O Ellenőrzés Riasztás n.c. RT 45 10kW Ellenőrzés Riasztás Nyitásjelzés (csak LT 84-U-SD esetén) N NYITÁS Felügyelet Mot.a Mot.b Mot.a Mot.b HS R T K A Z S L N Z A E RM RT LT RZN 4416-M a MOT b Magyar RZN 4416-M 11/20

12 HFR-kapcsoló csatlakozója anként max. 8 kapcsoló csatlakoztatható. Normál bekötés RT 45 RT 45 Párhuzamos kapcsolás RT 45 utolsó kapcsoló Ellenőrzés Riasztás n.c. Ellenőrzés Riasztás n.c. 10kW Ellenőrzés Riasztás n.c. Elsőtől az utolsó kapcsolóig RT 45 10kW Ellenőrzés Riasztás * * Ellenőrzés Riasztás T K A Z S T K A Z S RM RT RZN 4416-M RM RT RZN 4416-M * Helyszíni átkötés 2x 2 kapcsoló párhuzamos kapcsolása RT 45 RT 45 a mindenkori utolsó kapcsoló Ellenőrzés Riasztás n.c Ellenőrzés Riasztás n.c. 10kW a mindenkori elsőtől az utolsó kapcsolóig RT RT * * Ellenőrzés Riasztás RM T K A Z S RT RZN 4416-M * Helyszíni átkötés 12/20 RZN 4416-M Magyar

13 Tűzjelző csatlakozója Max. 14 tűzjelző csatlakoztatható. Csak D+H által engedélyezett jelzőberendezéseket használjon. Tűzjelző berendezés csatlakozója Tűzjelző központ / berendezés utolsó tűzjelző 10 kw IN 4 C 3 OUT 5 EM 2 EP 6 1 < választhatóan > Munkaérintkező Riasztási ellenállás 1kW Véglezáró ellenállás* 10kW SD-O 371 vagy FD-T 271 Elsőtől az utolsó előtti tűzjelzőig IN 4 C 3 OUT 5 EM 2 EP 6 1 R RM RT RZN 4416-M R 1 2 RM RT RZN 4416-M * Véglezáró ellenállás vezetékfelügyelethez A szállításhoz a központban rögzítik. Ha nincs tűzjelző vagy külső vezérlés, akkor a véglezáró ellenállásnak az RM 1-2 kapcsok között kell maradnia. Tartómágnes csatlakozója Tartómágnesek 24 V (max. 500 ma eredő áram). A kimenet feszültségmentes a hálózat kiesése esetén. Tartómágnesek Megszakítás gomb N N+ Z + M1 M2 SB Hajtásrendszerek Csoportkimenet: Riasztási állapotban az esetleges csoporthibákat nem jelzi a rendszer. A csoporthiba csak a riasztás visszaállítása után szólal meg. Nagysebességű funkció (HS): Minden 24 V feszültségű nagysebességű HFR funkciós D+H hajtás támogatott. Napi szellőztetés során alacsonyabb motorfordulatszámon jelentősen alacsonyabb a zajszint. Füst- és tűzjelzés esetén a hajtások nagyobb fordulatszámon működnek, hogy a nyitási helyzet legfeljebb 60 másodperc alatt elérhető legyen. HFR riasztás újbóli kiváltása: (Csak ha S2.8 / S4.8 / S5.8 DIP-kapcsoló = BE) A füstelszívó 30 percen át, 2 percenként NYITÁS vezérlőimpulzust kap. Ehhez a hajtásnak akadálymentesen kell működnie. Ezt az előírást minden D+H hajtásrendszer teljesíti. Hajtásrendszerek beépítése: A hajtásrendszerek kiválasztása sokféle szempont alapján történhet, ezért a beépítésükről kérjük, tájékozódjon az adott hajtás használati útmutatójából. Magyar RZN 4416-M 13/20

14 Tájékoztatás az üzembe helyezésről A HFR központ bekapcsolásához az alábbi szemrevételezéses és működési vizsgálatokat kell végrehajtani. Minden kábel csatlakoztatva van? igen Minden szükséges lezáró ellenállás csatlakoztatva van? A HFR részegységei vezetékfelügyelettel vannak ellátva. A központ gyári beállítása szerint az üzemzavar riasztásnak minősül, a füstelszívó automatikusan nyit, és csak bizonyos feltételek esetén állítható vissza. igen nem A részegységek részleges vagy nem teljes körű bekötése esetén számítani kell működési hibákra. Ellenőrizze az alábbi csatlakozókat: Hálózati 230 V, hajtásrendszerek, RT-kapcsoló, ill. ha van, akkor tűzjelző és szellőztetőkapcsoló. Lásd a kapcsolási rajzokat a oldalon. Gyári beállítás? (DIP-kapcsoló) nem A DIP-kapcsolók gyári állapotát lásd a 8-9. oldalon. igen 10 kω-os ellenállás van az RTkapcsolóban? igen 10 kω-os ellenállás van a tűzjelzőben? igen nem nem Az ellenállást az áramkör villamos szempontból utolsó kapcsolójára kell kötni, a 3/8 kapcsok közé (RT 45 típus). Lásd a kapcsolási rajzokat a oldalon. Az ellenállást az utolsó vagy egyetlen tűzjelző 2 és 4 kapcsai ( SD-O/FD-T típus) közé kell csatlakoztatni. Ha nincs tűzjelző, akkor az ellenállás a központ RM kapcsán, az R és között marad. Lásd a kapcsolási rajzokat a 13. oldalon. 2x47 kω véglezáró modul az elosztódobozban? igen Kapcsolja be a hálózatot. Világít a hálózat visszajelzője? igen Kapcsolja ár az akkuvezetékeket. Világít a visszajelző? nem nem nem Utolsó vagy egyetlen hajtás esetén csatlakoztassa a lezáró modult az elosztódobozban az 5 narancssárga, a 6 fekete és a 7 fekete vezetékhez. Lásd a kapocsterveket a 11. oldalon. Ellenőrizze az olvadóbiztosítékokat a kapcsolószekrényben, illetve a központ biztosítóit. Még mindig nincs hálózat, a vonal kikapcsolt vagy a biztosíték meghibásodott. igen Riasztás/visszaállítás és szellőztetés működésvizsgálata igen A HFR csappantyú nyílik és záródik? nem Szükség esetén cserélje fel a hajtás pólusait. 14/20 RZN 4416-M Magyar

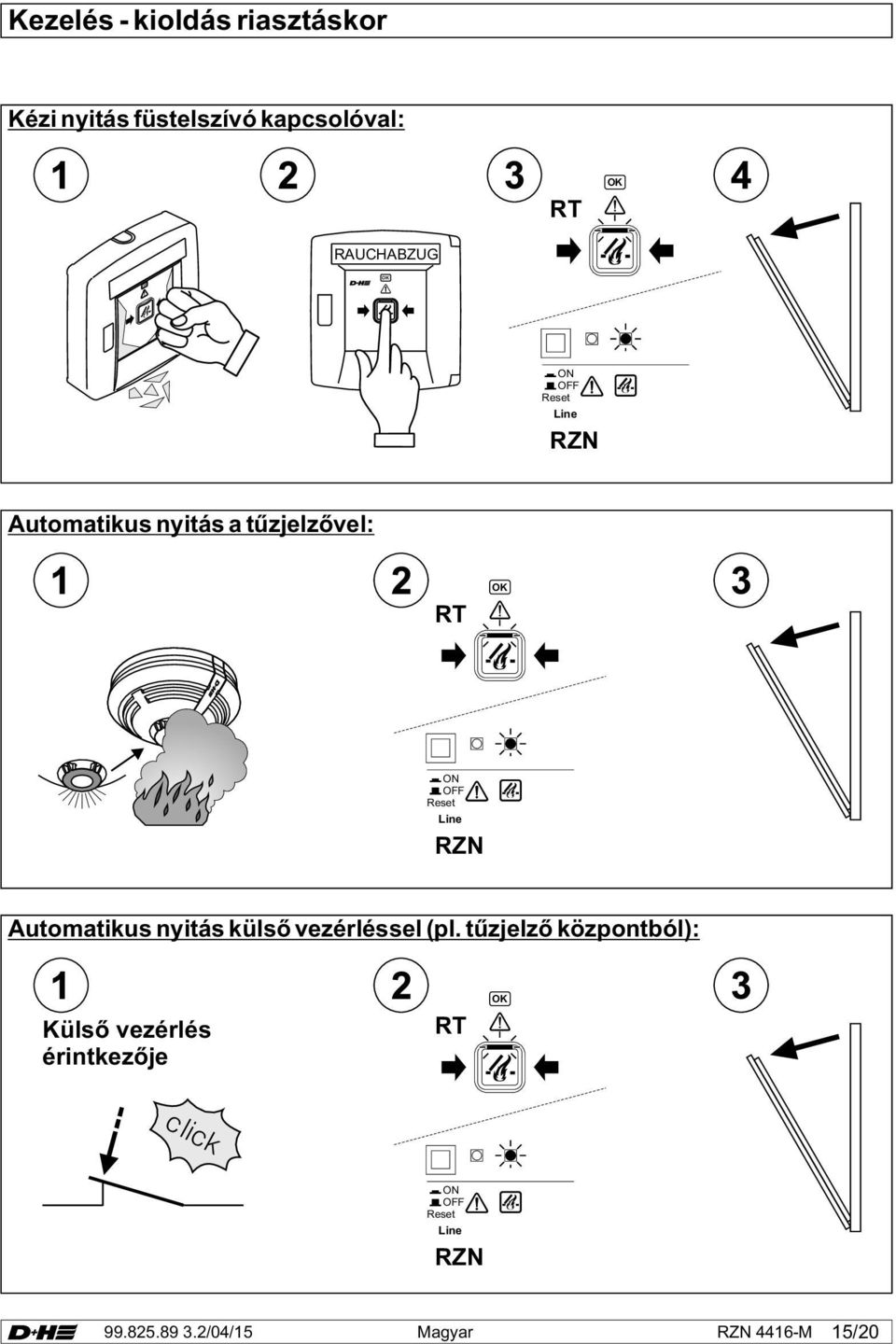

15 Kezelés - kioldás riasztáskor Kézi nyitás füstelszívó kapcsolóval: RT RAUCHABZUG OFF Reset Line RZN Automatikus nyitás a tűzjelzővel: RT OFF Reset Line RZN Automatikus nyitás külső vezérléssel (pl. tűzjelző központból): Külső vezérlés érintkezője RT click Reset OFF Line RZN Magyar RZN 4416-M 15/20

16 Kezelés - zárás riasztás után A készülékház (központ és kapcsoló) a mellékelt kulccsal nyitható. A füstelszívó kapcsoló kézi bekapcsolása esetén: A tűzjelző vagy külső vezérlés jelzése esetén: vagy Visszaállítás = KI / BE Külső vezérlés érintkezője click I 0 Reset Line kb. 1 mp-ig Lásd: DIP-kapcsoló, oldal Vészzárás nem visszaállítható riasztásnál: KI I 0 Reset Line kb. 1 mp-ig Ügyfélszolgálat 16/20 RZN 4416-M Magyar

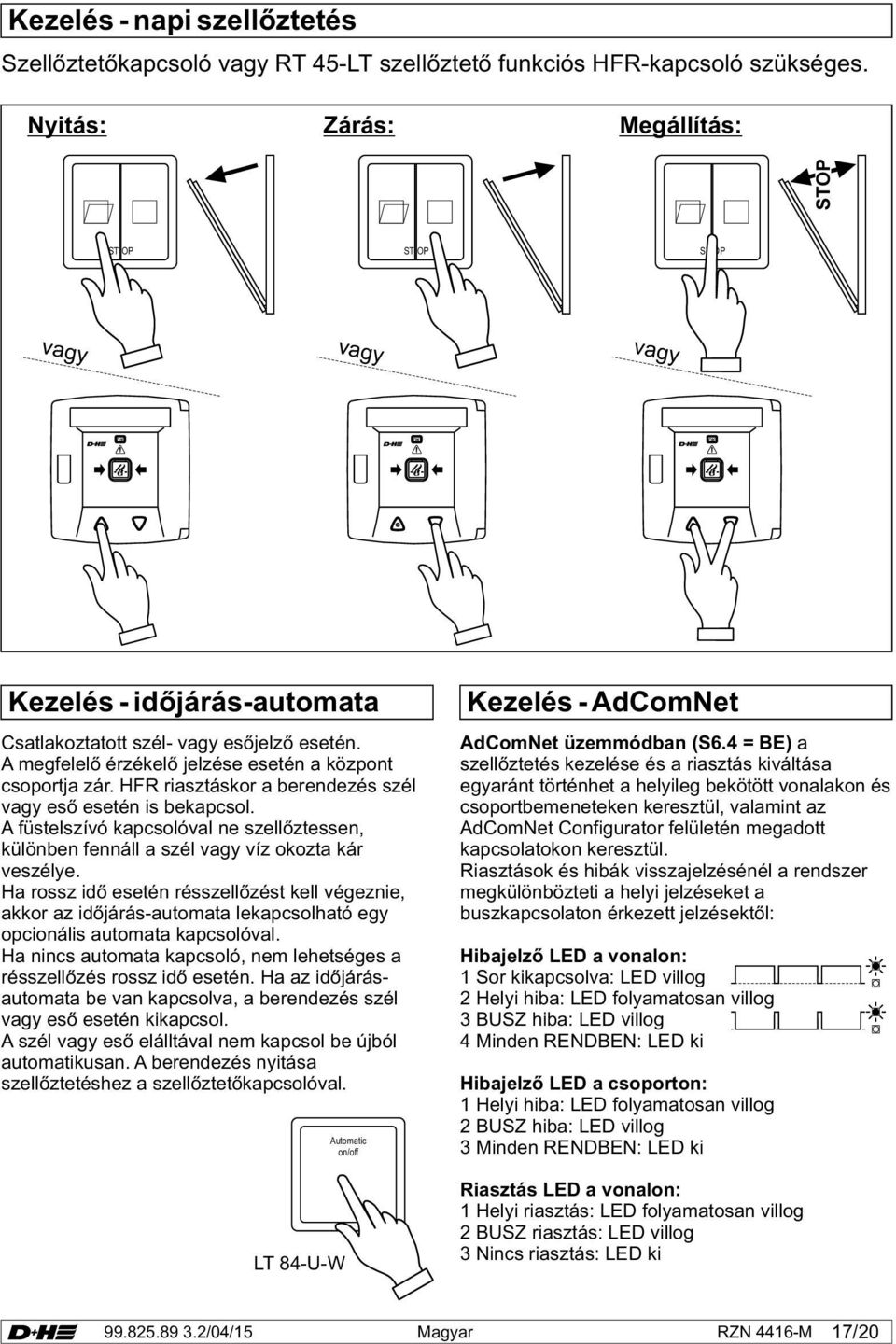

17 Kezelés - napi szellőztetés Szellőztetőkapcsoló vagy RT 45-LT szellőztető funkciós HFR-kapcsoló szükséges. Nyitás: Zárás: Megállítás: STOP ST OP ST OP ST OP vagy vagy vagy Kezelés - időjárás-automata Csatlakoztatott szél- vagy esőjelző esetén. A megfelelő érzékelő jelzése esetén a központ csoportja zár. HFR riasztáskor a berendezés szél vagy eső esetén is bekapcsol. A füstelszívó kapcsolóval ne szellőztessen, különben fennáll a szél vagy víz okozta kár veszélye. Ha rossz idő esetén résszellőzést kell végeznie, akkor az időjárás-automata lekapcsolható egy opcionális automata kapcsolóval. Ha nincs automata kapcsoló, nem lehetséges a résszellőzés rossz idő esetén. Ha az időjárásautomata be van kapcsolva, a berendezés szél vagy eső esetén kikapcsol. A szél vagy eső elálltával nem kapcsol be újból automatikusan. A berendezés nyitása szellőztetéshez a szellőztetőkapcsolóval. Automatic on/off LT 84-U-W Kezelés - AdComNet AdComNet üzemmódban (S6.4 = BE) a szellőztetés kezelése és a riasztás kiváltása egyaránt történhet a helyileg bekötött vonalakon és csoportbemeneteken keresztül, valamint az AdComNet Configurator felületén megadott kapcsolatokon keresztül. Riasztások és hibák visszajelzésénél a rendszer megkülönbözteti a helyi jelzéseket a buszkapcsolaton érkezett jelzésektől: jelző LED a vonalon: 1 Sor kikapcsolva: LED villog 2 Helyi hiba: LED folyamatosan villog 3 BUSZ hiba: LED villog 4 Minden RENDBEN: LED ki jelző LED a csoporton: 1 Helyi hiba: LED folyamatosan villog 2 BUSZ hiba: LED villog 3 Minden RENDBEN: LED ki Riasztás LED a vonalon: 1 Helyi riasztás: LED folyamatosan villog 2 BUSZ riasztás: LED villog 3 Nincs riasztás: LED ki Magyar RZN 4416-M 17/20

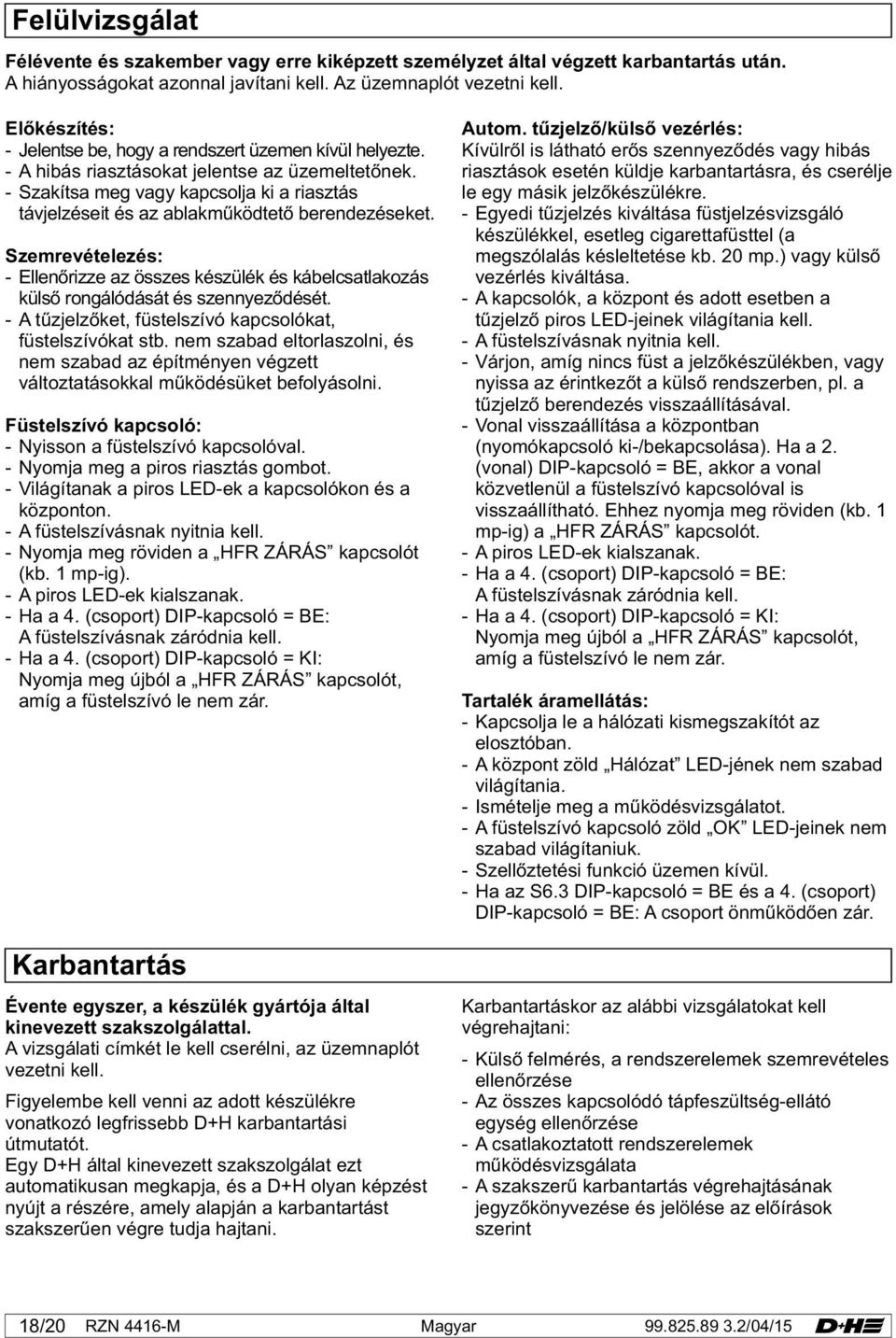

18 Felülvizsgálat Félévente és szakember vagy erre kiképzett személyzet által végzett karbantartás után. A hiányosságokat azonnal javítani kell. Az üzemnaplót vezetni kell. Előkészítés: - Jelentse be, hogy a rendszert üzemen kívül helyezte. - A hibás riasztásokat jelentse az üzemeltetőnek. - Szakítsa meg vagy kapcsolja ki a riasztás távjelzéseit és az ablakműködtető berendezéseket. Szemrevételezés: - Ellenőrizze az összes készülék és kábelcsatlakozás külső rongálódását és szennyeződését. - A tűzjelzőket, füstelszívó kapcsolókat, füstelszívókat stb. nem szabad eltorlaszolni, és nem szabad az építményen végzett változtatásokkal működésüket befolyásolni. Füstelszívó kapcsoló: - Nyisson a füstelszívó kapcsolóval. - Nyomja meg a piros riasztás gombot. - Világítanak a piros LED-ek a kapcsolókon és a központon. - A füstelszívásnak nyitnia kell. - Nyomja meg röviden a HFR kapcsolót (kb. 1 mp-ig). - A piros LED-ek kialszanak. - Ha a 4. (csoport) DIP-kapcsoló = BE: A füstelszívásnak záródnia kell. - Ha a 4. (csoport) DIP-kapcsoló = KI: Nyomja meg újból a HFR kapcsolót, amíg a füstelszívó le nem zár. Karbantartás Évente egyszer, a készülék gyártója által kinevezett szakszolgálattal. A vizsgálati címkét le kell cserélni, az üzemnaplót vezetni kell. Figyelembe kell venni az adott készülékre vonatkozó legfrissebb D+H karbantartási útmutatót. Egy D+H által kinevezett szakszolgálat ezt automatikusan megkapja, és a D+H olyan képzést nyújt a részére, amely alapján a karbantartást szakszerűen végre tudja hajtani. Autom. tűzjelző/külső vezérlés: Kívülről is látható erős szennyeződés vagy hibás riasztások esetén küldje karbantartásra, és cserélje le egy másik jelzőkészülékre. - Egyedi tűzjelzés kiváltása füstjelzésvizsgáló készülékkel, esetleg cigarettafüsttel (a megszólalás késleltetése kb. 20 mp.) vagy külső vezérlés kiváltása. - A kapcsolók, a központ és adott esetben a tűzjelző piros LED-jeinek világítania kell. - A füstelszívásnak nyitnia kell. - Várjon, amíg nincs füst a jelzőkészülékben, vagy nyissa az érintkezőt a külső rendszerben, pl. a tűzjelző berendezés visszaállításával. - visszaállítása a központban (nyomókapcsoló ki-/bekapcsolása). Ha a 2. (vonal) DIP-kapcsoló = BE, akkor a vonal közvetlenül a füstelszívó kapcsolóval is visszaállítható. Ehhez nyomja meg röviden (kb. 1 mp-ig) a HFR kapcsolót. - A piros LED-ek kialszanak. - Ha a 4. (csoport) DIP-kapcsoló = BE: A füstelszívásnak záródnia kell. - Ha a 4. (csoport) DIP-kapcsoló = KI: Nyomja meg újból a HFR kapcsolót, amíg a füstelszívó le nem zár. Tartalék áramellátás: - Kapcsolja le a hálózati kismegszakítót az elosztóban. - A központ zöld Hálózat LED-jének nem szabad világítania. - Ismételje meg a működésvizsgálatot. - A füstelszívó kapcsoló zöld LED-jeinek nem szabad világítaniuk. - Szellőztetési funkció üzemen kívül. - Ha az S6.3 DIP-kapcsoló = BE és a 4. (csoport) DIP-kapcsoló = BE: A csoport önműködően zár. Karbantartáskor az alábbi vizsgálatokat kell végrehajtani: - Külső felmérés, a rendszerelemek szemrevételes ellenőrzése - Az összes kapcsolódó tápfeszültség-ellátó egység ellenőrzése - A csatlakoztatott rendszerelemek működésvizsgálata - A szakszerű karbantartás végrehajtásának jegyzőkönyvezése és jelölése az előírások szerint 18/20 RZN 4416-M Magyar

19 RZN 4416-M 19/20

20 D+H Mechatronic AG Georg-Sasse-Str Ammersbek, Germany Tel. : Fax : info@dh-partner.com D+H Mechatronic AG, Ammersbek A műszaki változtatások joga fenntartva. 100 % Újrahasznosított papír
