1 THR (Teljes Hőszigetelő Rendszer) Kivitelezési szabályai

2 Felmérés, felület-vizsgálat, -ellenőrzés Milyen épülethomlokzatra építhető fel a hőszigetelő rendszer? Csak megfelelően tiszta, száraz, pormentes, nedvszívó és hordképes falra.

3 Felmérés, felület-vizsgálat, -ellenőrzés Mit kell megvizsgálni árajánlattétel előtt? Repedések az alapfelületen Szemrevételezés Teherbírás Kaparás vagy karcolás próba Egyenletesség vizsgálat Mérőléccel Szívóképesség Nedvesítési próba Alapfelület nedvességtartalma Szemrevételezés Pormentesség és a káros kivirágzások Törlés/simító próba A szigetelendő fal állapotát, vízszigeteltségét, tisztaságát, nedvszívó képességét, alakját. Amennyiben nem egyértelműen megállapítható mérés szükséges.

4 Alapfelület nedvesedés Szemrevételezés Ha egy fal alulról vizesedik, akkor hőszigetelő rendszer, csak a vizesedés megszüntetése után építhető rá.

5 Nedvesség Időjárás okozta átnedvesedés Építési nedvesség, falazat locsolása

6 Felület-előkészítés Ha vakolatjavítás történt az alapfalon, akkor abban az esetben kezdhető meg a rendszerépítés, ha a javítás kiszáradt.

7 Felület-előkészítés Bizonytalan állapotú-, kongó-, porló-, táskás vakolatot le kell verni és a megmaradó vakolattal síkba kell javítani. Meg kell várni a javítóhabarcs kiszáradását. Az egyenetlenségeket 10 mm-ig lehet rendszerragasztóval kiegyenlíteni.

8 Felület-előkészítés Ha egy hőszigetelendő fal poros, kormos, algás, szennyezett akkor hideg, nagynyomású -szükség szerint mosószeresvízzel le kell mosni (ártalmatlanításról gondoskodni kell) és meg kell várni a száradást, vagy nagynyomású szárazjeges tisztítást kell végezni. Vakolatlan téglafalat hőszigetelés előtt szükség szerint portalanítani kell.

9 Egyenletesség vizsgálat Mérőléccel Szabályos hőszigetelő rendszer akkor építhető egy falra, ha Egyenetlenségek: alapvakolat Ragasztó Hőszigetelés vastagságának növelése

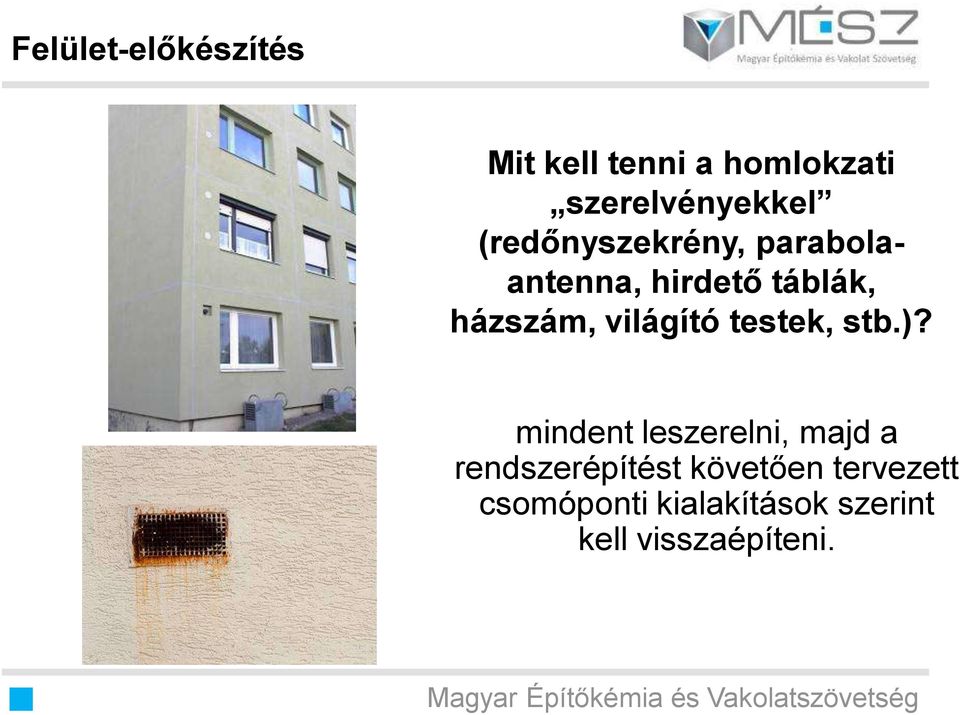

10 Felület-előkészítés Mit kell tenni a homlokzati szerelvényekkel (redőnyszekrény, parabolaantenna, hirdető táblák, házszám, világító testek, stb.)? mindent leszerelni, majd a rendszerépítést követően tervezett csomóponti kialakítások szerint kell visszaépíteni.

11 Felület-előkészítés Mi a teendő a hőszigetelésre nem kerülő, meglévő szerkezetekkel (párkánylefedések, nyílászárók, eresz- és oromdeszkázat, terasz, stb.)? mindent meg kell védeni (takarással, leragasztással, stb.).

12 Munkahelyi rend A termékek szakszerű tárolása a helyszínen Az építkezésen tiszta és UV, szél, eső védett helyen raktározni. Napsugárzás hatására a lemezek felmelegszenek és felületi feszültségek keletkeznek (deformálódás).

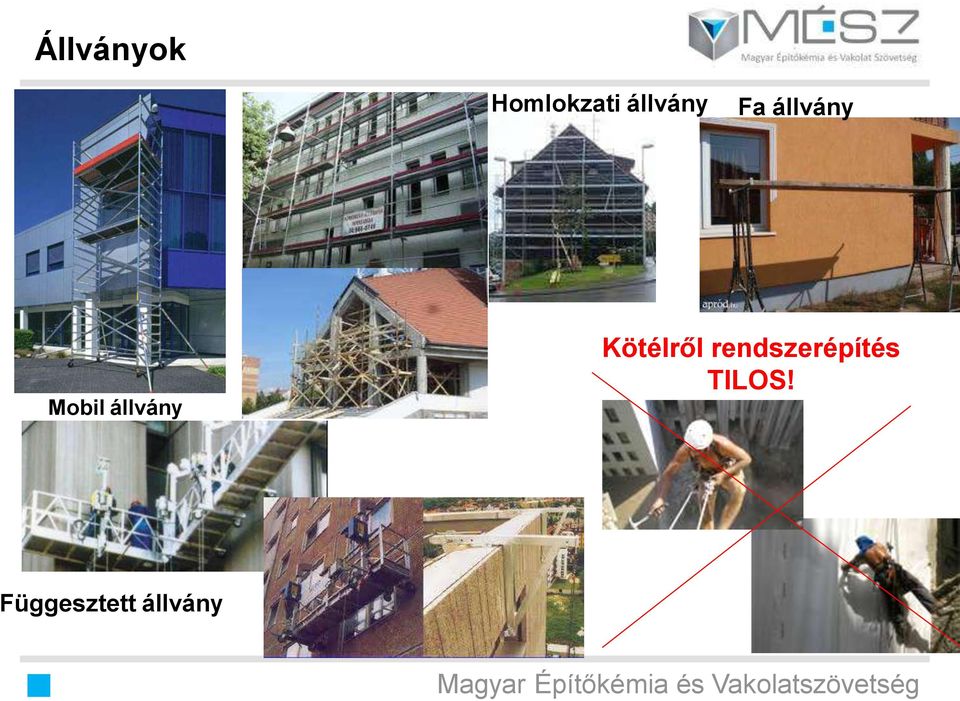

13 Állványok Homlokzati állvány Fa állvány Mobil állvány Kötélről rendszerépítés TILOS! Függesztett állvány

14 Állványháló A homlokzatot (pl. állványvédő hálóval) a közvetlen napsugárzástól, erős széltől, ködtől, esőtől és a deresedéstől védeni kell. Amennyiben nem megoldható ( pl. függőállvány) abban az esetben az időjárási körülmények figyelembevételével történhet a kivitelezés.

15 Mire kell még odafigyelni!? A rendszert alkotó ragasztókhoz, vakolatokhoz Fagyásgátló hozzáadása tilos! Időjárás: Hőmérséklet ne legyen (alapfelület, anyag, levegő) +5 C alatt, Szilikát termékeknél +8 C alatt. Éjszaka megfelelően védeni kell a felületeket az alacsony hőmérséklettől pl. fóliázás és temperálás, de időszakonként szellőztetni kell a páraképződés miatt! Közvetlen napsugárzásra figyelni (záróréteg, fedővakolat). A levegő magas páratartalma és az alacsony hőmérséklet a kötési-száradási időt jelentősen befolyásolja. Vizes, nedves hőszigetelő táblákra (eső, pára) nem hordható fel a ragasztóanyag.

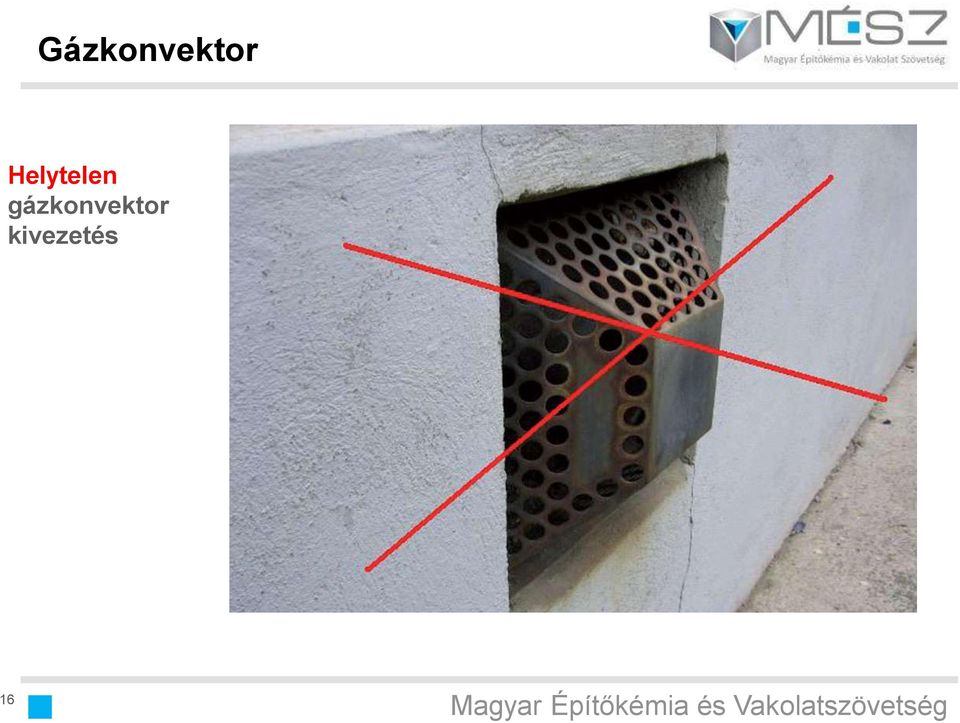

16 Gázkonvektor Helytelen gázkonvektor kivezetés 16

17 Gázkonvektor Helytelen gázkonvektor kivezetés 17

18 Gázkonvektor Helyes gázkonvektor kivezetés a szélvédő kosár környezetében függőleges irányban 0,3 m-es, vízszintes irányban 0,5 m közelségben csak sík falfelület lehet, a falsíkon ki-beugrás nem helyezhető el! 18

19 Gázkonvektor 1) A készülékek leszerelése, a faltartozékok külső részének eltávolítása, majd visszaszerelése. (Gázszerelői feladat) 2) A pótlólagos hőszigetelés, elkészítése, az égéstermék kivezetéshez szükséges nyílások és azok környezetének, alább részletezett előírások szerinti kialakítása, az utólagos hőszigetelés kivitelezőjének a feladata. A fali-tartozék környezetében felfelé 300 mm-re, lefelé és oldal irányban 100 mm-re, legalább 150 Celsius fok hőállóságú hőszigetelő anyagot kell alkalmazni. (pld. kőzetgyapot lap) 19

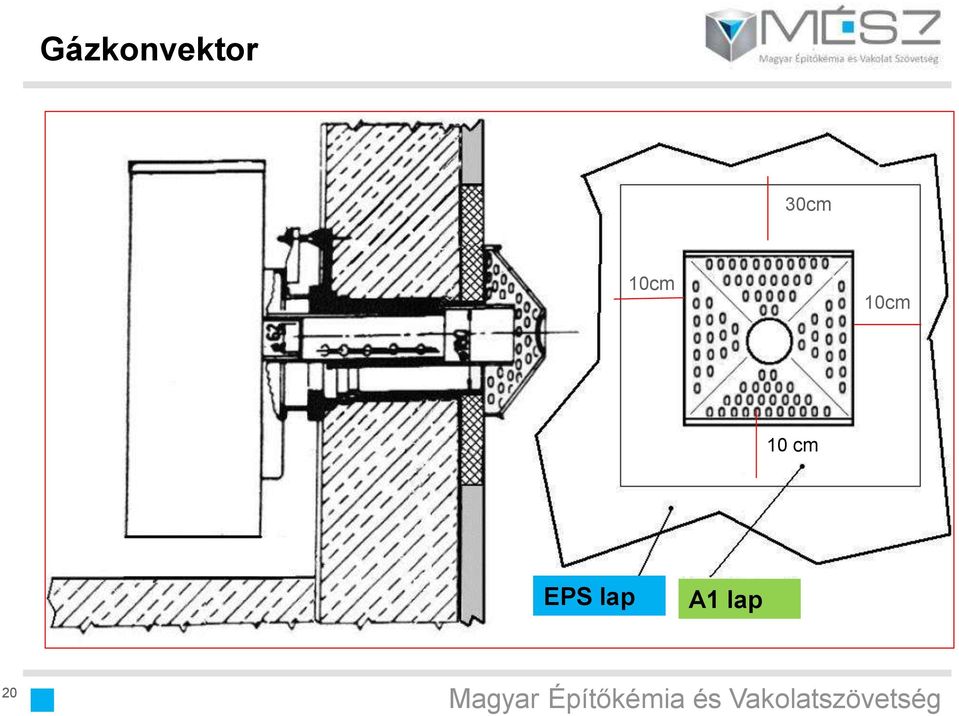

20 Gázkonvektor 30cm 10cm 10cm 10 cm EPS lap A1 lap 20

21 Indulás Indulási készlet ahhoz, hogy a THR építése során a legtöbb adódó kihívásnak eleget tudjon tenni a kivitelező.

22 Lábazatképzés Lábazati indítóprofil vagy vízorros élvédő (Indítóprofil alumíniumból, vízorros kiképzéssel.) kb cm-ként rögzítés Az alapfelület egyenetlenségeinél hézagkiegyenlítő ék használata. A lábazati indítóprofilokat az indítóprofil toldóval egymáshoz illeszthető. Külső sarkoknál az indítóprofilból alakítjuk ki a sarokprofilt.

23 Lábazatképzés A hőszigetelő rendszer Lapok építése készülhet indító profilról, vagy profil nélkül aláhálózással.

24 Ragasztók keverése Alacsony fordulatszámon működő elektromos keverővel (keverőszár) homogénre és csomómentesre keverjük. Csak tiszta hideg vízhez adható porragasztókhoz! Ragasztópaszta + Cement Cementmentes ragasztó

25 Ragasztófelhordás EPS-re A ragasztót a perem-pont módszerrel kell felhordani (vagy teljes felületen történhet). Az érintkezési felület az alapfelülettel legalább 40 % legyen. A táblák hátoldalának szélein körbe egy kb. 5 cm széles csíkot, és a tábla középen min. 3 darab tenyérnyi ragasztópogácsát ( kb. 15 cm) kell felhordani (dűbel alatt kötelező). Az egyenetlenségeket max. 10 mm-ig lehet ragasztótapasszal kiegyenlíteni.

26 Ragasztófelhordás ásványgyapotra A táblák hátoldalának szélein körbe először egy vékony ragasztóréteget,(vagy teljes felületen történhet) majd egy kb. 5 cm széles csíkot és a tábla középen min. 3 darab tenyérnyi ragasztópogácsát ( kb. 15 cm) kell felhordani. Az érintkezési felület az alapfelülettel legalább 40 % legyen.

27 Szigetelőlapok felhelyezése Csak egész szigetelőlapokat rakunk fel alulról felfelé haladva, egymáshoz szorosan illesztve, hézagmentesen és kötésben. A szigetelő lapok felrakásánál figyelni kell, hogy a lapok vízszintben legyenek és hézagmentesen illeszkedjenek. A maradék darabok (legkisebb szélesség 15 cm) felhasználása kizárólag a homlokzatfelület belsejében megengedett, az épület sarkainál nem. A lapillesztésekbe nem szabad ragasztónak kerülnie.

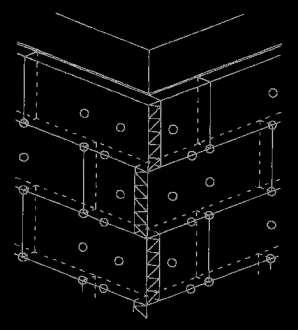

28 Szigetelőlapok felhelyezése Az épület sarkainak kialakítása is kötésben fogazottan történik. Itt csak egész és fél lemezeket szabad elhelyezni.

29 Szigetelőlapok felhelyezése A lapillesztéseknek nem szabad a falnyílások (ablak-, ajtónyílások) sarkain átmennie. richtig helyes rossz

30 Hőszigetelő anyagok vágása A hőszigetelő rendszer hőszigetelő anyagainak vágása késsel, fűrésszel, olvasztva vágóval történik a helyszínen.

31 Szigetelőlapok felhelyezése A beillesztett hőszigetelő lapot beállítás után már nem szabad elmozdítani. A ragasztó kötése után (min.24 óra) a polisztirollapokat át kell csiszolni és meg kell tisztítani. Az ásványgyapot táblákat nem kell átcsiszolni.

32 Dűbelezés Ha dűbelezés szükséges, akkor a szigetelőlapok felragasztása után min. 24 óra elteltével lehet elkezdeni. Ragasztott + dűbeles rögzítés esetén a ragasztó tart, a dűbel biztosít. A dűbelkialakításoknál a tányérrészre a tapaszréteg felhordása előtt min. 12 órával rendszerragasztóval kiegyenlítést (max. 1mm) kell végezni.

33 Dűbelhosszúság kiszámolása Szigetelő lap vastagsága: Ragasztóágy: Régi vakolat (HA VAN): Rögzítés mélysége pl.: Dűbelhosszúság: 155 mm 100 mm 10 mm 20 mm 25 mm 155 mm

34 Dűbelezés Helyes dűbelszerelés Dűbel szigetelőpogácsával

35 Dűbelezés Túl magasan ültetett dűbel Túl mélyen ültetett dűbel Hibás dűbelszerelés

36 Hőszigetelési- és diagonális rátéteket, díszítő profilokat, élvédőket a teljes felület egységes hálózása előtt kell beépíteni.

37 Kiegészítő üvegszövet ágyazás Az ablak- és ajtónyílások sarkai felett ferdén egy kb. 20 cm széles és kb. 33 cm hosszú üvegszövet csíkot kell beágyazni, mielőtt az egész felületre rendszerragasztó kerül felhordásra. Üvegszövet ágyazás a belső saroknál

38 Sarokvédő szegély hálóval Műanyag Alumínium Élvédő használatánál az üvegszövetnek az élvédőket takarva 20 cm-re át kell fednie az éleket.

39 Vízorros élvédő szegély hálóval Vízorros sarokvédő szegély műanyagból a vízszintes pozitív élek képzéséhez, szemöldök kialakításához, redőnyökhöz, erkélyekhez, stb. Vízorros élvédő

40 Tágulási profil Hőszigetelő rendszerek szerkezeti dilatációjáinál. Tágulási profil E (homlokzati felületek dilatációjához) Tágulási profil V (homlokzatok sarkainál) 5-25 mm fugaszélességig. Csapóesőnek ellenáll.

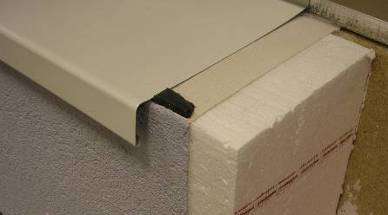

41 Fugaszigetelő szalag Előpréselt, öntapadó, önduzzadó szigetelő szalag impregnált oldalfelülettel. Csapóesőnek ellenáll Fugaszigetelő szalag

42 Üvegszövet ágyazása Ragasztót egy rozsdamentes fogazott simítóval (10 mm fogazású) kell felhordani legalább 3 mm vastagságban. Mindig a friss ragasztórétegbe ágyazzuk be az üvegszövetet gyűrődésmentesen, mindvégig fentről-lefelé, függőleges csíkokban, legalább 10 cm széles átfedéssel kell beágyazni. Az üvegszövetnek nem szabad látszódnia Húzószilárdság > 40 N/mm, lúgálló Dupla üvegszövet rétegnél a második tapaszréteget legkorábban 1 nappal később lehet felhordani 10 cm

43 Üvegszövet ágyazása A felületerősítő üvegszövet beágyazás: a hőszigetelés felragasztása előtt az alapra kell ragasztani (kávákban, eresz alatt, attika-lefedésnél, stb.).

44 Üvegszövet ágyazása A friss ragasztórétegbe az üvegszövetet gyűrődésmentesen, mindvégig fentről-lefelé, függőleges csíkokban legalább 10 cm széles átfedéssel kell beágyazni. Az üvegszövet mintázatának nem szabad látszódnia (2/3-1/3 szabály).

45 Üvegszövet ágyazása Helyes kialakítás

46 Megfelelő ágyazás?

47 Megfelelő ágyazás? Az üvegszöveten legalább 1 mm ragasztófedésnek kell lennie.

48 Helytelen kivitelezés Nem megfelelő üvegszövet lezárás

49 Rendszerragasztó rétegvastagsága Névleges rétegvastagság mm Minimális rétegvastagság mm Közepes rétegvastagság mm Üvegszövet elhelyezése a ragasztó rétegben Alkalmazott hőszigetelőlap 3 2,5 2,8 középre EPS, FormEPS, ásványihab 6 3 4,5 külső harmadba EPS, FormEPS, MW, ICB, ásványihab külső harmadba MW, ICB, ásványihab

50 Rossz anyagválasztás! Ha az üvegszövet nem lúgálló

51 Alapozás Alapfelület nedvszívás kiegyenlítésére és tapadásjavítóként Feldolgozás: Az alapozóréteg felhordása előtt a gyártó adatai szerinti várakozási időt be kell tartani (20 C és 70% relatív páratartalom esetén; függ a levegő hőmérsékletétől és a páratartalomtól). Az alapozást teljes felületen és egyenletesen kell felhordani. Alapozó száradási ideje a gyártó adatai szerint.

52 Nemesvakolatok+Vékonyvakolatok A vékonyvakolatokat lassú fordulatszámon működő keverővel alaposan át kell keverni. A vékonyvakolatok feldolgozási konzisztenciáját egy kevés víz hozzáadásával be lehet állítani. A kívánt szemcseméret vastagságában kell felhordani rozsdamentes simítóval. Egyenletesen és megszakítás nélkül kell dolgozni. Dörzsölt struktúra: Rövid száradás után a műanyag dörzsölővel körkörösen, vízszintesen vagy függőlegesen alakítjuk ki a struktúrát. Kapart hatású struktúra: Felhordás után közvetlenül műanyag dörzsölővel körkörösen alakítjuk ki a struktúrát.

53 Lábazati és díszítővakolat Víztaszító, lemosható, rendkívül ellenállóképes, tartós külés beltéri felhasználásra. Különösen lábazatok díszítésére alkalmazható.

54 Köszönöm a figyelmet!
