1 Hordozható olajállapot vizsgáló laboratórium Kiváló minősítések, pontos vizsgálati eredmények Az üzemanyagok és a ok gyors állapotelemzése A Kittiwake hordozható olajállapot vizsgáló laboratóriuma lehetővé teszi, hogy a helyszínen meghozza a karbantartáshoz szükséges legmegfelelőbb lépéseket. Precíz, igen pontos tesztberendezések, amelyek laboratóriumi pontosságú állapotelemzést tesznek lehetővé a helyszínen, percek alatt.

2 A Kittiwake olajállapot vizsgáló készülékei olyan korszerű állapotfigyelő eszközt adnak a gépkarbantartók kezébe, amely lehetővé teszi a kritikus üzemi viszonyok között működő berendezések karbantartásával kapcsolatos, sokoldalúan megalapozott döntések meghozatalát. Az üzemanyag és a manapság jelentős hányadát teszik ki a legtöbb ipari gép és motor üzemeltetési költségeinek; épp ezért a kifogástalan, a gyártói specifikáció szerinti minőségük biztosított kell legyen a megfelelő működés és a gépi berendezések károsodásának elkerülése érdekében. A helyszínen, a felhasználás helyén végzett olajvizsgálat lehetőséget nyújt a mérnököknek és a karbantartóknak a gyors és hatékony hibafeltárásra. A nem megfelelő minőségű üzem- és kenőanyagok azonosítása lehetővé teszi a potenciális meghibásodások okainak felderítését még azelőtt, hogy a berendezések károsodása bekövetkezhetne. Válassza ki az Ön által üzemeltetett berendezés típusának megfelelő, ajánlott olajállapot vizsgáló készletet a Kittiwake kínálatából, vagy szakértőnkkel konzultálva állítsa össze az egyedi igényeinek legmegfelelőbb olajdiagnosztikai bőröndöt. Védje értékes berendezései állapotát, javítsa a termelékenységüket és csökkentse a kieső üzemórák számát rendszeresen, a helyszínen végzett olajállapot elemzésekkel. Hordozható olajállapot vizsgáló laboratórium A Kittiwake a helyszíni olajállapot vizsgáló laboratórium kétféle kivitelét fejlesztette ki: az Olajteszt centrum fém vagy ipari kialakítású görgős bőröndben kerül forgalomba a könnyű szállíthatóság érdekében, az Üzemanyag és teszt szekrény pedig a helyszínen a falra szerelhető kivitelű. A strapabíró kivitelüknek köszönhetően hosszú az élettartamuk még nehéz környezeti viszonyok között is. A tesztkészülékek használata egyszerű, ideális még nem szakképzett felhasználók esetében is. Többféle olajállapot jellemző gyors és pontos vizsgálata Lehetővé teszi a karbantartással kapcsolatos megalapozott döntések meghozatalát A kritikus meghibásodás bekövetkezése előtti beavatkozás lehetőségét is megteremti Robusztus és megbízható kivitelű, még rideg környezetben vagy nehéz terepviszonyok között is. 2

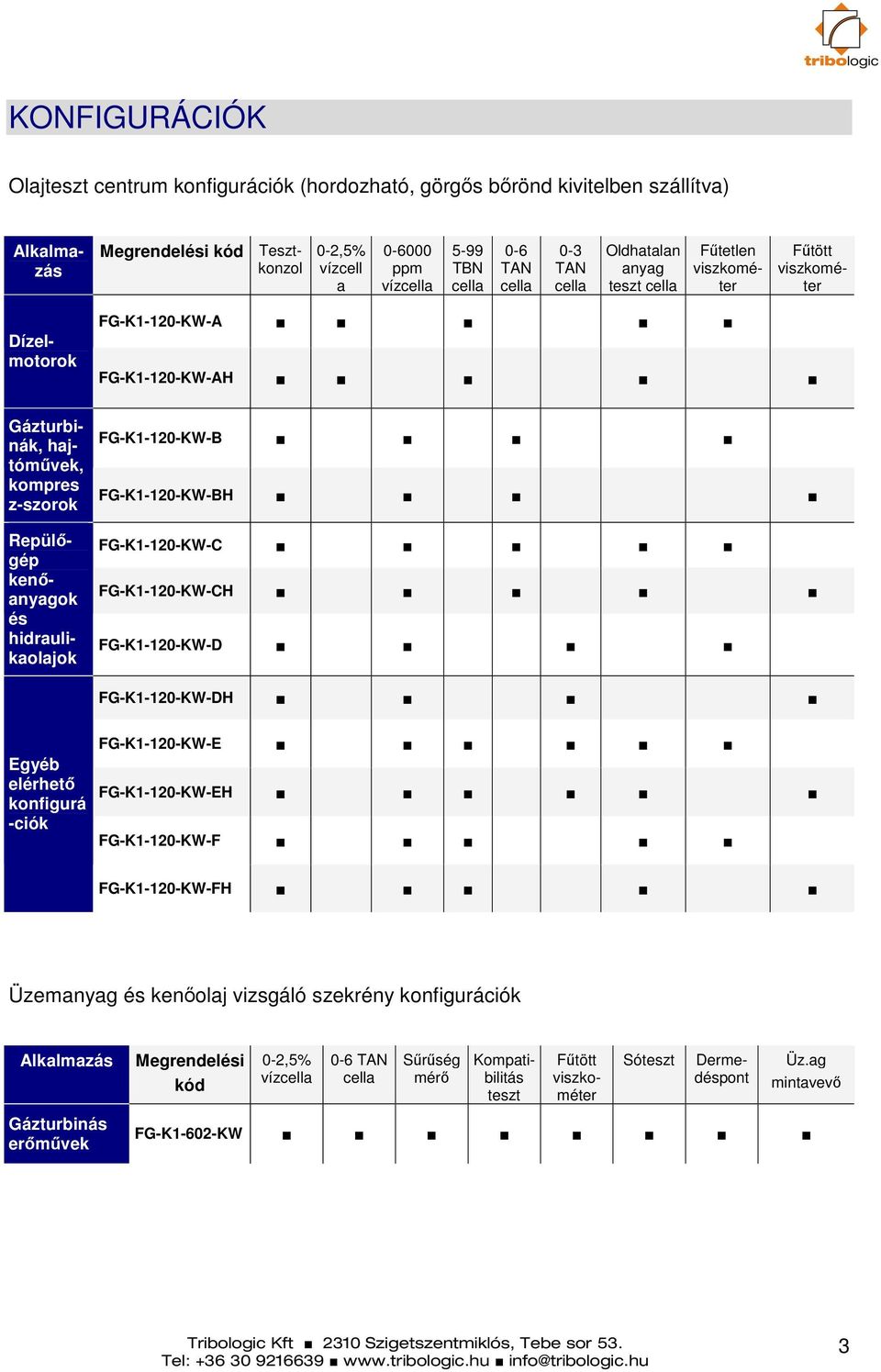

3 KONFIGURÁCIÓK Olajteszt centrum konfigurációk (hordozható, görgős bőrönd kivitelben szállítva) Alkalmazás Megrendelési kód Tesztkonzol 0-2,5% vízcell a ppm víz 5-99 TBN 0-6 TAN 0-3 TAN Oldhatalan anyag teszt Fűtetlen viszkométer Fűtött viszkométer FG-K1-120-KW-A FG-K1-120-KW-AH Dízelmotorok Gázturbinák, hajtóművek, kompres z-szorok Repülőgép kenőanyagok és hidraulikaolajok FG-K1-120-KW-B FG-K1-120-KW-BH FG-K1-120-KW-C FG-K1-120-KW-CH FG-K1-120-KW-D FG-K1-120-KW-DH Egyéb elérhető konfigurá -ciók FG-K1-120-KW-E FG-K1-120-KW-EH FG-K1-120-KW-F FG-K1-120-KW-FH Üzemanyag és vizsgáló szekrény konfigurációk Alkalmazás Megrendelési kód 0-2,5% víz 0-6 TAN Sűrűség mérő Kompatibilitás teszt Sóteszt Fűtött viszkométer Dermedéspont Üz.ag mintavevő Gázturbinás erőművek FG-K1-602-KW 3

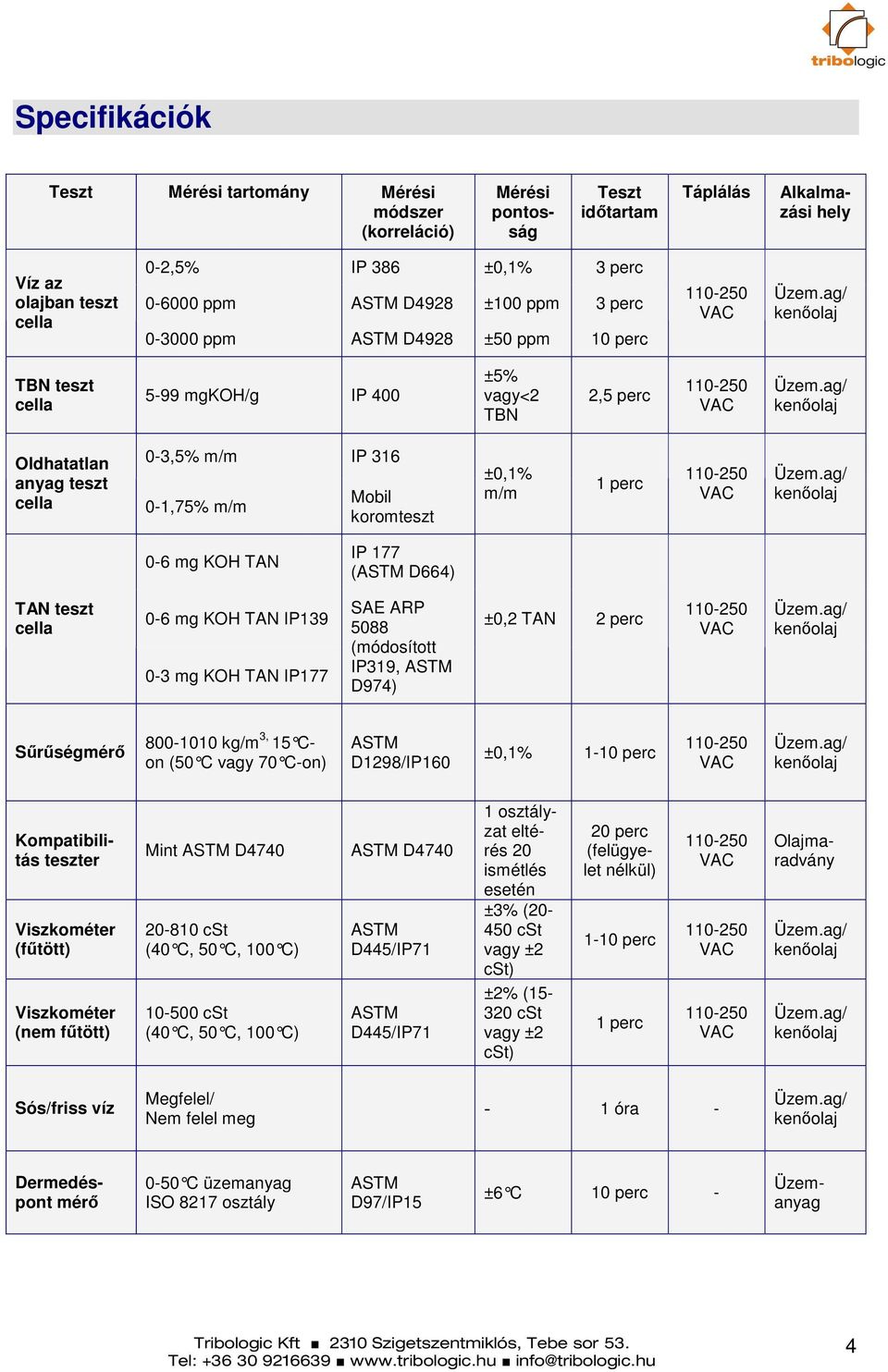

4 Specifikációk Teszt Mérési tartomány Mérési módszer (korreláció) Teszt időtartam Táplálás Mérési pontosság Alkalmazási hely Víz az olajban teszt 0-2,5% IP 386 ±0,1% 3 perc ppm ASTM D4928 ±100 ppm 3 perc ppm ASTM D4928 ±50 ppm 10 perc TBN teszt 5-99 mgkoh/g IP 400 ±5% vagy<2 TBN 2,5 perc Oldhatatlan anyag teszt 0-3,5% m/m IP ,75% m/m Mobil koromteszt ±0,1% m/m 1 perc 0-6 mg KOH TAN IP 177 (ASTM D664) TAN teszt 0-6 mg KOH TAN IP mg KOH TAN IP177 SAE ARP 5088 (módosított IP319, ASTM D974) ±0,2 TAN 2 perc Sűrűségmérő kg/m 3, 15 Con (50 C vagy 70 C-on) ASTM D1298/IP160 ±0,1% 1-10 perc Kompatibilitás teszter Viszkométer (fűtött) Viszkométer (nem fűtött) Mint ASTM D cst (40 C, 50 C, 100 C) cst (40 C, 50 C, 100 C) ASTM D4740 ASTM D445/IP71 ASTM D445/IP71 1 osztályzat eltérés 20 ismétlés esetén ±3% ( cst vagy ±2 cst) ±2% ( cst vagy ±2 cst) 20 perc (felügyelet nélkül) 1-10 perc 1 perc Olajmaradvány Sós/friss víz Megfelel/ Nem felel meg - 1 óra - Dermedéspont mérő 0-50 C üzemanyag ISO 8217 osztály ASTM D97/IP15 ±6 C 10 perc - Üzemanyag 4

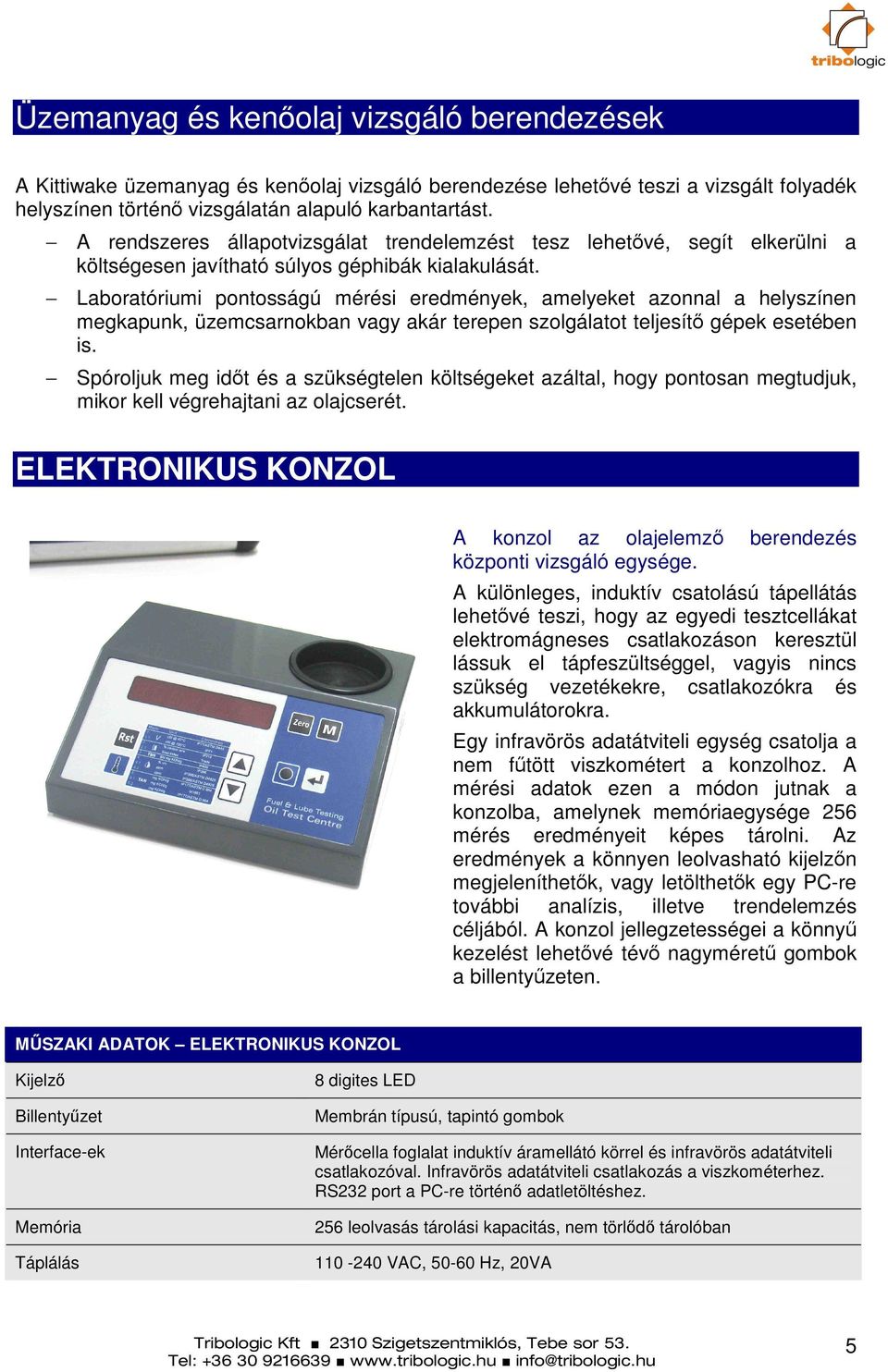

5 Üzemanyag és vizsgáló berendezések A Kittiwake üzemanyag és vizsgáló berendezése lehetővé teszi a vizsgált folyadék helyszínen történő vizsgálatán alapuló karbantartást. A rendszeres állapotvizsgálat trendelemzést tesz lehetővé, segít elkerülni a költségesen javítható súlyos géphibák kialakulását. Laboratóriumi pontosságú mérési eredmények, amelyeket azonnal a helyszínen megkapunk, üzemcsarnokban vagy akár terepen szolgálatot teljesítő gépek esetében is. Spóroljuk meg időt és a szükségtelen költségeket azáltal, hogy pontosan megtudjuk, mikor kell végrehajtani az olajcserét. ELEKTRONIKUS KONZOL A konzol az olajelemző berendezés központi vizsgáló egysége. A különleges, induktív csatolású tápellátás lehetővé teszi, hogy az egyedi tesztcellákat elektromágneses csatlakozáson keresztül lássuk el tápfeszültséggel, vagyis nincs szükség vezetékekre, csatlakozókra és akkumulátorokra. Egy infravörös adatátviteli egység csatolja a nem fűtött viszkométert a konzolhoz. A mérési adatok ezen a módon jutnak a konzolba, amelynek memóriaegysége 256 mérés eredményeit képes tárolni. Az eredmények a könnyen leolvasható kijelzőn megjeleníthetők, vagy letölthetők egy PC-re további analízis, illetve trendelemzés céljából. A konzol jellegzetességei a könnyű kezelést lehetővé tévő nagyméretű gombok a billentyűzeten. MŰSZAKI ADATOK ELEKTRONIKUS KONZOL Kijelző Billentyűzet Interface-ek Memória Táplálás 8 digites LED Membrán típusú, tapintó gombok Mérő foglalat induktív áramellátó körrel és infravörös adatátviteli csatlakozóval. Infravörös adatátviteli csatlakozás a viszkométerhez. RS232 port a PC-re történő adatletöltéshez. 256 leolvasás tárolási kapacitás, nem törlődő tárolóban , Hz, 20VA 5

6 VÍZTARTALOM MÉRŐ A víz sokféleképpen a ba juthat, beleértve a levegő páratartalmának kondenzálódását, a szivárgást, illetve a hibás karbantartás következményeit. Előzzük meg a gépalkatrészek korrózióját és kavitációját az olajban lévő víz észlelésével, még mielőtt bármi problémát okozna. Csökkentsük a minimálisra az adalékcsomag instabilitását és a káros mikroorganizmusok szaporodását az olajállapot rendszeres ellenőrzésével. Kétféle víz az olajban tesztberendezés áll rendelkezésre, 0 2,5% - os, illetve ppm vagy ppm mérési tartománnyal. MEGRENDELÉSI ADATOK VÍZTARTALOM MÉRŐ FG-K25340-KW FG-K25195-KW ppm tesztkészlet 0 2,5% tesztkészlet NATO raktári szám: A teszt kit a víz az olajban tesztcellát, az elektronikus konzolt és minden reagenst/szükséges segédanyagot tartalmaz egy hordozható, robusztus fémtáskában elhelyezve. A különböző tesztcellák szintén rendelkezésre állnak az Olajelemző készlet részeként. 6

7 TELJES BÁZISSZÁM (TBN) Az olaj teljes bázisszáma (TBN) az olajban lévő bázikus adaléktartalom mennyiségének mérőszáma. A bázikus adalékok elsődleges feladata a ba jutó savak semlegesítése. A megfelelő mértékű bázikus adaléktartaléknak a belső égésű motorok ai esetében van a legnagyobb jelentősége, mert az üzemanyag elégése során jellemzően elég sok szerves sav keletkezik az égéstérben, amely a motorolajba jut. A friss olajra jellemző referenciaérték meghatározása után a használt olajra jellemző TBN értékelhető, figyelembe véve az adott kenési helyen az üzemeltetési jellemzőktől függően megkívánt (elvárt) TBN értékeket is. A TBN jelentős csökkenésének nagyon káros következményei lehetnek: A elsavasodása a kenési térben lévő alkatrészek korróziójához és intenzív, ún. korróziós kopási folyamathoz vezet. Az elsavasodás felgyorsítja az olajiszap, lakk és gyanta képződését, amely eltömíti az olajszűrőt és csökkenti a vékony olajfuratok átbocsátási keresztmetszetét, áramlási nehézségeket okozva. MEGRENDELÉSI ADATOK TBN MÉRÉS FG-K25197-KW TBN teszt készlet NATO raktári kód: A teszt készlet tartalmazza a TBN tesztcellát, az elektronikus konzolt és minden reagenst/szükséges segédanyagot egy hordozható, robusztus fémtáskában elhelyezve. A TBN teszt szintén rendelkezésre áll a többféle diagnosztikai eszközből összeállított Olajelemző készlet részeként. 7

8 OLDHATATLAN ANYAGOK MÉRÉSE Az olajban oldhatatlan anyagok a belső égésű motorokban képződnek az üzemanyag égésfolyamata során, valamint az olaj öregedésének, oxidációjának egyes végtermékei szintén szilárd, olajban oldhatatlan részecskék. Az olajban lévő oldhatatlan anyagok mennyiségének rendszeres ellenőrzésével elkerülhetjük, hogy lakkszerű lerakódások képződjenek az olajtérben lévő forró fémfelületeken, elsősorban a dugattyúgyűrű hornyokban (gyűrűbeszorulás), a dugattyúpaláston és a siklócsapágy felületeken. Kiemelkedően pontos mérési eredmények két teszt üzemmód is lehetséges: az IP316 szabvány szerint tömeg %-ban kifejezett oldhatatlan részecske arány, valamint a Mobil korom index szerinti értékelés. MEGRENDELÉSI ADATOK OLDHATATLAN ANYAGOK MÉRÉSE FG-K25194-KW Oldhatatlan anyag teszt készlet NATO raktári kód: A teszt készlet tartalmazza az Oldhatatlan anyag tesztcellát, az elektronikus konzolt és minden reagenst/szükséges segédanyagot egy hordozható, robusztus fémtáskában elhelyezve. Az oldhatatlan anyag teszt szintén rendelkezésre áll a többféle diagnosztikai eszközből összeállított Olajelemző készlet részeként. 8

9 TELJES SAVSZÁM (TAN) MÉRÉSE A teljes savszám (TAN) az olajban lévő gyenge szerves és erős szervetlen savak mennyiségének mérőszáma. A gyenge szerves savak lehetnek az olaj nagy hőmérsékleten bekövetkező oxidációs termékei és az üzemanyag elégésekor keletkező produktumok. Az erős szervetlen savak elsősorban az üzemanyagok nagy hőmérsékleten bekövetkező elégésekor keletkeznek, elsősorban az üzemanyagban lévő szennyezőanyagokból (pl. kén kénessav, kénsav). Nagyon hamar jelentős károkat okoznak a berendezésben. Az olaj TAN szintjének rendszeres ellenőrzésével megelőzhetők az olaj elsavasodásából adódó károsodások (alkatrész korrózió, korróziós kopás a siklócsapágyakban, iszapképződés stb.). Igen pontos mérési eredmények; a különböző méréshatárú mérésekhez (0-3 és 0-6 mgkoh/g egyenérték) különböző reagensek állnak rendelkezésre. MEGRENDELÉSI ADATOK TAN MÉRÉS FG-K25196-KW TAN teszt készlet A teszt készlet tartalmazza a TAN tesztcellát, az elektronikus konzolt és minden reagenst/szükséges segédanyagot egy hordozható, robusztus fémtáskában elhelyezve. A TAN teszt szintén rendelkezésre áll a többféle diagnosztikai eszközből összeállított Olajelemző készlet részeként. 9

10 KINEMATIKAI VISZKOZITÁS MÉRÉSE A viszkozitás a ok legfontosabb fizikai jellemzői közé tartozik. A viszkozitás a jellemzője a folyadékok áramlással szembeni ellenállásának, valamint a kent felületek közötti folyadékfilm stabilitásának. A ok viszkozitása üzemelés közben jelentősen megváltozhat, a mechanikai lenyíródása, üzem- és szenynyezőanyagokkal való felhígulása, nagy hőmérsékleten bekövetkező oxidációja következtében. Az olajviszkozitás rendszeres ellenőrzése nagyon fontos a motorolajok, hidraulikus munkafolyadékok, közlekedési és ipari hajtóműolajok, valamint egyes üzemanyagok esetében. A Kittiwake kínálatában kétféle helyszíni viszkométer szerepel: egy fűtött és egy nem fűtött kivitelű készülék. A fűtött viszkométer beállítható az éppen megkívánt hőmérsékleten történő viszkozitás mérésére, míg a nem fűtött kivitelű készülék környezeti hőmérsékleten mér, és ezután automatikusan korrigálja a mérési adatokat a kívánt hőmérsékletnek megfelelő értékre. Mindkét készülék úgy van kialakítva, hogy dönthető legyen két irányban oldalra, lehetővé téve, hogy a készülékben lévő fémgolyó a gravitáció hatására lesüllyedjen. A vizsgált olaj viszkozitását a készülék automatikusan kalkulálja. A viszkozitás rendszeres ellenőrzésével figyelmeztetést kaphatunk egy sor, az üzemeltetés során szokásosan előforduló problémára. Igen pontos értékeket ad a mindkét oldalra történő billentéssel végrehajtott mérés, 40 C-on, 50 c-on és 100 C-on. Kalkulálja a SAE viszkozitás osztályt és a viszkozitás értékeket (nem fűtött viszkométer). Az olajok egyre szélesebb körének viszkozitás mérésére alkalmas, a viszkozitás index és a sűrűség változtatására is van lehetőség. Az üzemanyagok égési tulajdonságainak megbecsülésére is alkalmas (CCAI). Igazi heavy duty kivitelű, robusztus, hosszú távú használatra tervezett készülék, amely igen gyorsan vizsgálati eredményeket szolgáltat. 10

11 MEGRENDELÉSI ADATOK VISZKOMÉTER FG-K1-200-KW Mérési tartomány Kijelző Billentyűzet Táplálás Fűtött viszkométer Kalkulált viszkozitás 40 C/50 C/100 C-on, kalkulált aromás szénhidrogén index (CCAI) 8 digites LED Membrán típusú, érintőgombos , 50/60 Hz A teszt készlet tartalmazza a fűtött viszkométert, a tápegységet, minden segédanyagot egy szállítható, erős fémdobozban. * Nem fűtött viszkométer Mérési tartomány cst kalkulált viszkozitás 40 C/50 C/100 C-on, kalkulált SAE viszkozitás osztály * A nem fűtött viszkométer csak a többféle diagnosztikai eszközből összeállított Olajelemző készlet részeként áll rendelkezésre. 11

12 ZAVAROSODÁSI PONT DETEKTOR Amikor a környezeti hőmérséklet egy bizonyos határ alá süllyed, az üzemanyagban viaszkristályok képződnek. Ez a hőmérséklet a zavarosodási pont. A Kittiwake zavarosodási pont detektora kimutatja azt a hőmérsékletet, amelyen viaszkristályok képződnek az olajban, megelőzve ezzel a télen gyakran felmerülő üzemeltetési problémákat, mint pl. az üzemanyagszűrők és vezetékek eltömődése. Megelőzhető a viaszkristályok kialakulása az olajban, ami blokkolja az üzemanyagszűrőt és a tápvezetékeket. Különösen előnyös kültéri ipari alkalmazások esetén, téli időszakban. Nagyon pontos, elektronikus berendezés, amely rendelkezésre áll standard és kiterjesztett hőmérséklethatárú kivitelben is. MEGRENDELÉSI ADATOK ZAVAROSODÁSI PONT DETEKTOR FG-K12663-KW FG-K16954-KW Mérési tartomány (standard) Mérési tartomány (kiterjesztett m.h.) Mintamennyiség Átlagos mérési időtartam Billentyűzet Kijelző Táplálás Zavarosodási pont detektor (standard méréshatárú) Zavarosodási pont detektor (kiterjesztett hőmérséklethatárú) -5 C C dízel gázolaj Választható: 0 C C; -10 C C; C 0,5 ml < 8 perc Membrán típusú, érintőgombos 124 x 64 grafikus LCD, LED háttérvilágítással , 50/60 Hz 12

13 LOBBANÁSPONT TESZTER Automatikus, zárt terű berendezés, amely kis mennyiségű mintát igényel, mérési időtartama átlagosan 1-2 perc. A készülék alkalmas a ok üzemanyaggal való felhígulásának felderítésére. Ugyancsak alkalmas az anyagok lobbanási hajlama meghatározására, amely alapján meghatározzák a biztonsági besorolásukat és a rájuk vonatkozó kezelési, tárolási és szállítási szabályokat. Megjegyzés: egy szabványos butángáz utántöltő palack szükséges a készülék üzemeltetéséhez. MEGRENDELÉSI ADATOK LOBBANÁSPONT TESZTER FG-K16909-KW Hőmérséklettartomány Teszt időtartam Mintamennyiség Elektronikus lobbanáspont teszter C 1 99 perc 2 4 ml 13

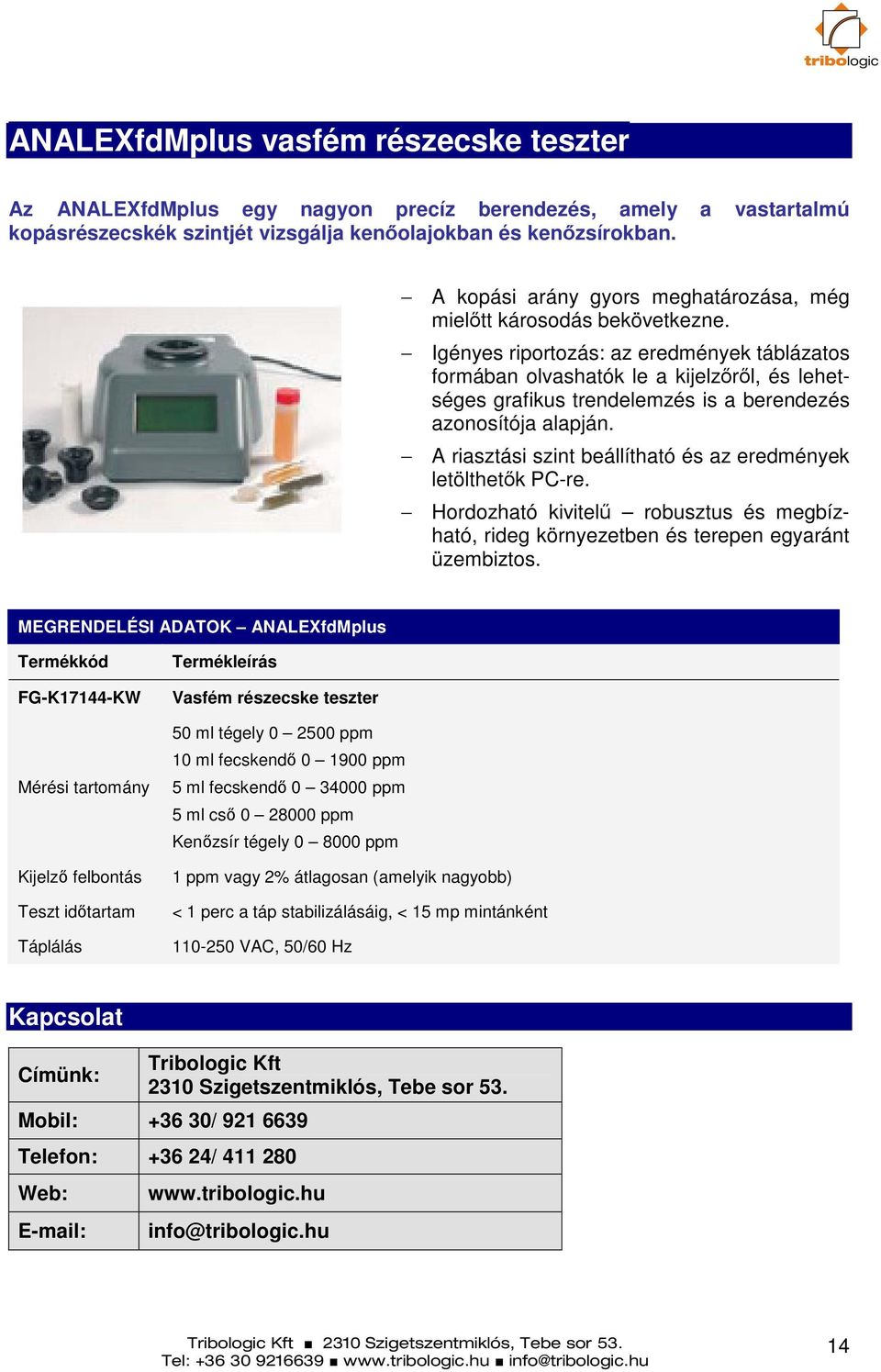

14 ANALEXfdMplus vasfém részecske teszter Az ANALEXfdMplus egy nagyon precíz berendezés, amely a vastartalmú kopásrészecskék szintjét vizsgálja okban és kenőzsírokban. A kopási arány gyors meghatározása, még mielőtt károsodás bekövetkezne. Igényes riportozás: az eredmények táblázatos formában olvashatók le a kijelzőről, és lehetséges grafikus trendelemzés is a berendezés azonosítója alapján. A riasztási szint beállítható és az eredmények letölthetők PC-re. Hordozható kivitelű robusztus és megbízható, rideg környezetben és terepen egyaránt üzembiztos. MEGRENDELÉSI ADATOK ANALEXfdMplus FG-K17144-KW Mérési tartomány Kijelző felbontás Teszt időtartam Táplálás Vasfém részecske teszter 50 ml tégely ppm 10 ml fecskendő ppm 5 ml fecskendő ppm 5 ml cső ppm Kenőzsír tégely ppm 1 ppm vagy 2% átlagosan (amelyik nagyobb) < 1 perc a táp stabilizálásáig, < 15 mp mintánként, 50/60 Hz 14
