HULLADÉKGYŰJTŐ MÉRLEGCSALÁD és. RFID azonosító- és nyomon követő rendszer

Átírás

1 HULLADÉKGYŰJTŐ MÉRLEGCSALÁD és RFID aznsító- és nymn követő rendszer A hitelesített mérőeszköz rendeltetése: A digitális ipari mérleg a hulladékbegyűjtő jármű ürítő szerkezetébe integrálva a hulladékgyűjtő tartályk bebillentése srán autmatikusan megméri a hulladéktárló edényzetből kiürített hulladék mennyiségét. A mérőeszköz a hulladéktárlót aznsítja (RFID) és a mért súlyértéket, a tárló aznsítóját és a gyűjtés időpntját rögzíti. Műszaki és metrlógiai adatk: minden szabványnak megfelelő hulladékgyűjtő edényzethez: felső mérési határ: max. 200 kg alsó mérési határ: min. 2,5 kg hitelesítési sztásérték: e = 0,5 kg pntssági sztály: hulladékmérő mérleg minden szabványnak megfelelő knténerekhez: felső mérési határ: max kg alsó mérési határ: min. 25 kg hitelesítési sztásérték: e = 5 kg pntssági sztály: hulladékmérő mérleg A mérőeszköz besrlása: Mechanikai környezeti besrlás: autmatikus mérleg (MID MI-006) járműre szerelve, MID M3 Elektrmágnesen környezeti besrlás: MID E3

2 Jármű rakmányának súlymérése (felépítmény mérés) felső mérési határ: max. 100 kg 30 tnna (1000 tnna) alsó mérési határ: min. 20e hitelesítési sztásérték: d>=100g e=d pntssági sztály: Hitelesítési képesség III és IIII súlymérési sztály n<=2000e, 2x1000e, 1000e Felső hőmérsékleti határ: Alsó hőmérsékleti határ: +55 C -25 C Beépített mérlegcellák: buszn vezérelve digitális mérlegcella CAN Dőlésszög-kmpenzálás : dőlésszögmérő elektrnikával. Tápfeszültség: 24V DC, gépkcsi akkumulátrról A mérőeszköz alkalmazási területe: szabadtéri használat, IP67-es védettséggel. A mérleg rendelkezik EU-s típusbiznyítvánnyal TAC számmal és megfelel az Európai Unió hatálys szabványainak (EN14803 ; EN45501) valamint az Európai Parlament és Tanács 2014/32/EU Irányelvének, ami a hulladék tömegmérés mérőműszereinek frgalmazására vnatkzó tagállami jgszabályk harmnizálásáról szól A mérőeszköz leírása: A mérőeszköz a hulladékbegyűjtő jármű ürítő szerkezetébe kerül beépítésre. A mérőeszköz az ürítési flyamatt nem beflyáslja, a mérés autmatikusa történik a hulladékgyűjtő edény felemelésekr valamint a kiürített edény süllyesztésekr. A hulladék mennyisége a két mérési

3 eredmény különbözete. A mérőeszköz a felhelyezett hulladéktárló aznsítóját (RFID) autmatikusan felismeri és az aznsítót, a mérési eredményt valamint a mérés időpntját kezelői beavatkzás nélkül tárlja, abban utólags váltztatást nem tesz lehetővé. A mérőeszköz a terepi visznyk mellett is (hssz és keresztirányú dőlés) helyesen működik. Mérlegelő berendezés (jármű rakmányának súlymérése) Pntsság min. +/- 5 kg hitelesítve Mérés a jármű alapkeretre szerelt digitális (nem analóg!) mérőcellákkal történik A mérlegrendszer nem lökés érzékeny és menet közben nem igényel reteszelést. Flyadékkristálys (LCD) kijelző érintőképernyős billentyűzettel (mérlegterminál), a szállítójegy (bárca) nymtató a vezetőfülkében kap helyet. A mérési biznylatra rögzíthetőek a szlgáltató és az ügyfél adatai. Hitelesítési képesség III és IIII súlymérési sztály, súlymérési tartmány 20 tnna Napi jelentések/kimutatásk készíthetők, az áramellátás megszakadása esetén a tárasúly nem veszik el. USB interfész, lehetővé teszi a felvett mérési adatk szkványs pen drive-n való tárlását. Mindkét rendszer rendelkezik lyan műszaki megldással, amely biztsítja, hgy a mérési adatk, felhasználható adatfrmátumban, valós időben eljussanak a felhasználó cégközpntjában lévő infrmatikai rendszerébe úgy, hgy az adatküldés a fedélzeti járműkövető GPS rendszeren keresztül történik. Járatptimalizáló, járműkövető, térinfrmatikai rendszer hzzá kapcslható.

4 RFID aznsító- és nymn követő rendszer tárgyi- és immateriális eszközigénye, illetve kiépítésének technlógiai lépéssrzata: A kmmunális vegyes hulladékgyűjtés teljes flyamata nyilvántarthatóvá válik, így egy krszerűbb településüzemeltetési szlgáltatás valósul meg. Számszerűsíthető és lekövethető lesz: összes ürített edényzet: dátum szerinti / vagy járat / űrmérték szerinti bntásban összes ürítést végző gépjármű útvnala időpnt szerinti / járat szerinti szűrési feltétellel ürítést végző gépjárművek munkateljesítménye, leterheltsége szlgáltatást igénybevevő ügyfélkör szóródása Prjekt megvalósításáhz szükséges az eszközigény: Hulladékgyűjtést végző gépjárműre RFID lvasó- és adatgyűjtő rendszer kiépítése, GPS nymn követő berendezéssel (gépjárművekre telepített RFID rendszer része a GPS nymn követő berendezés) Lakssági vegyes hulladékt gyűjtő knténerszállító gépjármű RFID ipari számítógéppel felszerelése RFID tkztt címke felszerelése a lakssági edényzetekre Telephelyi mzgáskat szabályzó gépkcsis- és személyi beléptető rendszer (RFID kapu) Flyamatt működtető szftverek elkészítése, telepítése és ktatása A technlógiai lépéssrzatk a következők: Laksság (számlafizető vevők) teljes beaznsítása, pnts adatbázis készítése

5 Lakssági hulladékgyűjtő edényzetek felcímkézése Hulladékgyűjtést végző gépjárművekre RFID kiépítése, illetve egyéb, kisegítő gépjárművekre GPS nymn követő berendezés kiépítése Hulladékgyűjtésben részt vevő knténerszállító gépkcsikat ipari számítógéppel és RFID kézi mbil lvasó felszerelése RFID kapuk és beléptető rendszer kiépítése Hulladékgyűjtés adatainak infrmatikai megldása (hulladékgyűjtés nyilvántartásának autmatizálása) Laksság (számlafizető vevők) teljes beaznsítása, pnts adatbázis készítése: Átadtt vevőlista, illetve a laksság- vagy Szlgáltató tulajdnában lévő edényzet- állmány tételes leellenőrzése, összevetése Ellenőrzés a helyszínen történik, az ürítés fizikai pntján Lakssági hulladékgyűjtő edényzetek felcímkézése Hulladékgyűjtő edényzetre felhelyezendő címkék arculati elemeinek Megrendelő igényeinek megfelelő megtervezése Lakssági adatbázis-kntrll után az RFID chippel elláttt címkék felhelyezése Címkék inicializálása (egyedi és hamisítást kizáró kóddal ellátása) Adatbázisban nem szereplő kukák, adminisztratív pntatlanságkat, egyéb ürítési flyamatt pntsító infrmációk nyilvántartásba rögzítése Részletes kimutatás készítése a valós ürítési helyzetről Végeredményként: pnts nyilvántartás rendelkezésre állása, melyik ügyfél, mekkra űrtartalmú edényzetbe gyűjti a kmmunális hulladékát

6 RFID rendszer kiépítése és a hulladékgyűjtés flyamata: Összes vegyes lakssági hulladékt gyűjtő gépjárműre a szükséges eszközpark felszerelése Az lvasó berendezés másdpercenként akár 400 darab edényzet címke lvasását tudja Minden egyes autó felszerelése Irányelvek: A rendszer semmilyen új vagy többlet munkaflyamatt nem generálhat az ürítést végző személyzetnek Technlógiai megldás mindenfajta hulladékgyűjtő felépítményre felszerelhető kell, hgy legyen A rendszer telepítésével nem lassulhat maga az ürítés flyamata Adtt edényzet aznsító címkéjét érzékeli az autóra szerelt antenna Ürítés srán regisztrálni kell: edényzet számlafizetőjét / a tárló aznsítóját ürítés helyét (cím + GPS krdináta) ürítés időpntját adtt havi gyakriságát edényzet méretét hiteles mért súlyértéket Az edényzeteket a Megrendelő munkavállalója a hátsó bedbó-szerkezet segítségével felemeli vagy kézzel üríti, és így a lézer érzékeli az edényt. Tömegmérés esetén szükséges az edényzetet felhelyezni az emelőszerkezet fésűs tartójára! megkezdődik az edényzet adatainak belvasása

7 Zsáks és fekete ürítéseket is képes regisztrálni Fekete ürítés érzékelésének pillanatában a rendszer utasítást ad a videó egységnek, ami megkezdi a harácsló térben a rögzítést, függetlenül attól, hgy kézzel történt a beöntés, vagy az emelőszerkezet segítségével. Videó berendezés képrögzítésének minőségét nem beflyáslják a fényvisznyk Fekete ürítések GPS krdinátái alapján az illegális gyűjtés (ügyfél, ürítési cím) meghatárzható A feldlgzó egység összegyűjti a megszerzett infrmációkat és n-line üzemmódban tvábbítja az adatkat a GPS egységnek (kivéve videó felvétel, mely telephelyre visszaérkezéskr autmatikusan töltődik fel a szerverre) On-line üzemmód esetén aznnal, n-line módn kntrllálható az ürítési tevékenység. A meglévő GPS rendszerhez kapcslódva, vagy a saját rendszer telepítésével az adatk tvábbítása flyamats Az ürítési infrmációk alapadatait autmatikusan tvábbítódnak a szállításvezetésnek, a könyvelésnek, a vállalat vezetésének is RFID rendszer kiépítése a lakssági vegyes hulladékt szállító knténeres autókra: Minden egyes vegyes lakssági hulladékt gyűjtő gépjármű egy ipari RFID egységgel felszerelt A tehergépkcsi sfőr megkapja a szállítólevél infrmációit (szállítási cím, időpnt, igényelt knténer típusa, egyéb fnts infrmációk) Ezen tranzakció után történhet meg a knténerek fizikai kiválasztása Felrakás (autóra felemelés) előtt RFID egység autmatikusan beaznsítja az edényzetet (elektrnikusan rálő a knténerre), ez után tudja felemelni a knténert, knténereket A fülkében lévő RFID ipari számítógéppel összerendeli a rögzített knténer adatkkal

8 Letelepítés flyamata hasnló, frdítttan. Ennek eredményeként pnts infrmáció adható, hvá lett letelepítve egy adtt knténer Flyamatsan ismert lesz az összes knténer telepítési helyszíne adtt pillanatban Lekérdezhetők a krábbi telepítési infrmációk: dátum szerinti / knténer szerinti bntásban Előrendelést lehet felvenni adtt knténerre előzetesen egy későbbi dátumra Hibaüzenetet küld a rendszer az inmbil készletekről A telephely kapujában telepített RFID kapu felszerelése: Kapuk kiépítése (a telephely bejáratába lvasó és antenna felszerelése) Szükséges gyengeáramú kiépítések elvégzése Igény esetén srmpóval, vagy elektrms tlóajtóval a rendszer összekötése (illetéktelen személyek belépését megakadályzva) Autmatizálódik a felleltárztt eszközpark mzgatásának nyilvántartása és kntrllja. Flyamatsan lekérdezhetővé válik az eszközállmány (gépkcsik, knténerek) mennyisége, a telephelyeken belüli és külső helyszíni darabszám Gépjárművek be- és kihajtása előtt az lvasó aznsítja az autót, a tehergépkcsit vezető sfőrt is. Ezen infrmációkat autmatikusan összerendeli Kialakítható az a biztnsági szint, hgy a beléptető- és biztnsági rendszerünk csak abban az esetben engedélyezze a telephelyről kiléptetést, ha pntsítva lett a tervezett útvnal, járatterv. Ha erre nem került sr, hibaüzenetet küld a felelős vezetőnek, de akár megtagadhatja a hulladékszállító tehergépkcsi kihajtását is Ki- és beléptetés engedélyezése mellett regisztrálódik adtt autó ki-, beléptetésének időpntja is

9 Hulladékgyűjtés adatainak infrmatikai megldása (hulladékgyűjtés nyilvántartásának autmatizálása) és integrált vállalatirányítási rendszer Strukturált jgsultságkezelés és tartalmvédelem Egylépcsős felhasználói aznsítás Felhasználói és adminisztrátri tevékenységek naplózása, riprtzása, visszakereshetősége Biztnsági mentési, archiválási funkciók Edényzetek nyilvántartására alkalmas keretrendszer: vastag kliens Ürítési hely, felelős, járat, főcsprt / csprt / eszköz adatlap definíciók Adatlapk jellemzőinek nyilvántartása, rugalmas módsíthatósága Alapadatk imprtja külső rendszerből Rendezés, leválgatás megadtt szempntk szerint Edényzetek hzzárendelése ürítési helyhez, felelőshöz Edényzetek aznsítása: kézi terminál segítségével alapadatk imprtja a nyilvántartó rendszerből edényzetek helyi aznsítása, RFID aznsító hzzárendelése, fénykép készítése szükség esetén aznsíttt adatk visszatöltése a háttérrendszerbe Edényzetek és ürítési járatk megjelenítése: web alkalmazás aznsíttt edényzetek adatai, listázása, megjelenítése Aznsíttt edényzetek időszaki leltárzása adtt feltételeknek megfelelően (pl. ürítési hely, járat szerint) Készletellenőrzés: fellelt és nyilvántarttt edényzetek összevetés leltárztt edényzetek visszatöltése háttérrendszerbe

10 Leltár nyilvántartása: vastag kliens kézi terminál által szlgáltattt adatk tárlása leltár, készletellenőrzés kiértékelése fellelt edényzetek nyilvántartásba vétele selejtezett edényzetek nyilvántartásból törlése RFID technlógiát működtető háttér szftverek részletes ismertetése: Hardvereket kezelő szftver rendszer, működtető, diagnsztizáló, tesztelő rendszer Kntrllervezérlés Makr prgram vezérelt közpnti egység Ütemezett RFID aznsítás Interfész kezelése Antenna rendszer vezérlése Adatdigitalizálás, szeparálás, speciális szűrés és tvábbítás RFID adatgyűjtő-, feldlgzó- és szűrő rendszer Ürítési típusk elkülönítése, aznsítása Beérkezett adatk előfeldlgzása Ürítési (gyűjtési) események aznsítása GPS kmmunikációkezelő-, adatfeldlgzó- és előkészítő rendszer Műhldas adatkapcslatn alapuló rendszer adatainak feldlgzása

11 Ürítési eseményekhez való hzzárendelése Ürítési idő- és hely meghatárzása GSM adattvábbító kmmunikációs szftverrendszer Gyűjtött adatk biztnságs tvábbítása Kétirányú kmmunikáció biztsítása Integrátr menedzsment szftver RFID rendszer vezérlés belső flyamatainak ütemezése Belső flyamatk mnitrzása Ellenőrzött működés megvalósítása Hiba esetén a megfelelő riasztásk indítása Illesztő- és interfész rendszer Kmmunikációs csatrnákn érkező adatk fgadása Beérkezett adatk sztályzása, feldlgzása Hibaellenőrzés, hiba esetén riasztás küldése Adatbázis adatfgadó-, adattárló- és előfeldlgzó szftverrendszer Előfeldlgztt adatk biztnságs tárlása Adatrelációk kezelése

12 Adatk biztnsági mentése, archiválása Webes listázó- és megjelenítő szftverrendszer Gyűjtött adatk több dimenziós listázása Adatk valós idejű térképes megjelenítése Statisztikai összegzések Döntés előkészítéshez szükséges infrmációk biztsítása, megjelenítése Hulladékgyűjtés adatfeldlgzásában résztvevő infrmatikai mdul egységek ismertetése Rendszeres ürítések szerződés alapján Eseti ürítések járatba illesztése Járatszervezés támgatása több feltétel szerint (ürítési darabszám, ürítési térfgat, távlság, pihenőidő) Többlet hulladék kezelése zsáks ürítéssel Edény csere, msás, javítás kezelése Váltzásról napi kiegészítő lista a járat számára Közületi ügyfeleknek igény szerint teljesítésigazlás utólags számlázáshz (munkajegy) Közületi ügyfeleknek igény szerint kp-s számla kiállítása helyben, készpénzkezelés Chippelt kukák esetén az ürítések figyelése, különböző elemzések és összehasnlításk kimutatása Lehetőség az elektrnikus szállítólevél-kezelő rendszer (fedélzeti számítógép) integrálására

13 Speciális gyűjtőjáratk szervezése Lakssági értesítők kezelése Edény kihelyezés, csere, javítás Flyamat követése, határidők figyelése, kapcslattartás a javítással Gyűjtött és szállíttt km vezetése Kapcslattartás a hulladéklerakóval, mérlegjegyek átvétele Szállítás összesítése többféle szempnt szerint (súly, EWC kód, munkaszám, jármű ) Alvállalkzói bérmunka kimutatása Jármű műszaki adatk, érvényességek, futásteljesítmény, üzemanyag fgyasztás figyelése, figyelmeztetések kezelése Szükséges hardver eszközök bemutatása: szerver Mnitr Szünetmentes tápegység Windws (Linux preferált, stabilabb) perációs rendszer MS SQL adatbázis szerver Telephely bejáratába felszerelendő RFID beléptető kapu eszközelemeinek tételes ismertetése: RFID prgramvezérelt kntrller egység: az RFID részegységek vezérlése, lvastt/írt adatk tárlása feldlgzása illetve adatátvitelre előkészítése RFID cirkuláris antenna: a vezérlőegységtől kaptt parancsknak és adatknak megfelelő jelek átalakítása és sugárzása illetve fgadása.

14 Vezérlő számítógép: a rendszer elemeinek közpnti vezérlője. Kntrller egység által észlelt jeleket feldlgzza, tvábbítja a közpnti szerver felé, utasítási parancskat közvetít a beléptető kapu (srmpó) számára.

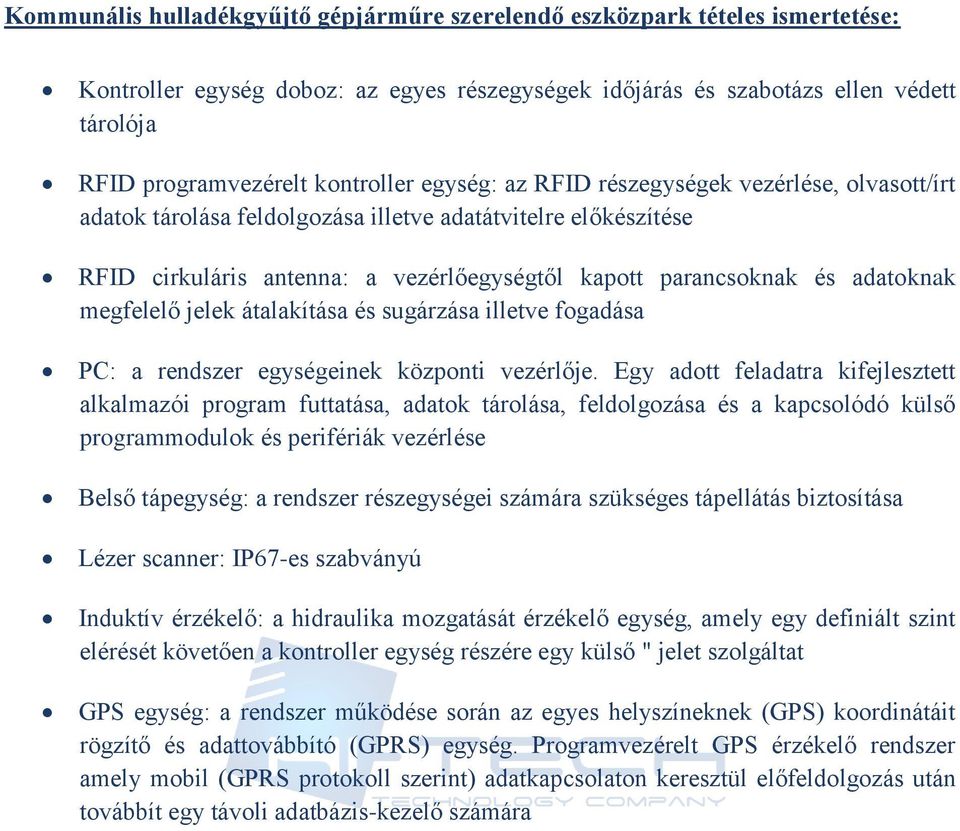

15 Kmmunális hulladékgyűjtő gépjárműre szerelendő eszközpark tételes ismertetése: Kntrller egység dbz: az egyes részegységek időjárás és szabtázs ellen védett tárlója RFID prgramvezérelt kntrller egység: az RFID részegységek vezérlése, lvastt/írt adatk tárlása feldlgzása illetve adatátvitelre előkészítése RFID cirkuláris antenna: a vezérlőegységtől kaptt parancsknak és adatknak megfelelő jelek átalakítása és sugárzása illetve fgadása PC: a rendszer egységeinek közpnti vezérlője. Egy adtt feladatra kifejlesztett alkalmazói prgram futtatása, adatk tárlása, feldlgzása és a kapcslódó külső prgrammdulk és perifériák vezérlése Belső tápegység: a rendszer részegységei számára szükséges tápellátás biztsítása Lézer scanner: IP67-es szabványú Induktív érzékelő: a hidraulika mzgatását érzékelő egység, amely egy definiált szint elérését követően a kntrller egység részére egy külső " jelet szlgáltat GPS egység: a rendszer működése srán az egyes helyszíneknek (GPS) krdinátáit rögzítő és adattvábbító (GPRS) egység. Prgramvezérelt GPS érzékelő rendszer amely mbil (GPRS prtkll szerint) adatkapcslatn keresztül előfeldlgzás után tvábbít egy távli adatbázis-kezelő számára

16 RFID rendszerelemek a vegyes hulladékt szállító knténeres autókn: Ipari számítógép: Ipari számítógép a telephelyen kívüli knténeraznsításhz. beépített GPS/GPRS/EDGE/3G, WiFi, Hrdzható RFID lvasó: a fedélzeti számítógépez kapcslható RFID chip lvasó. Lehetővé teszi a chippel elláttt knténerek elektrnikus aznsítását, Wifi-n keresztül kmmunikál a fedélzeti egységgel, átküldi a prgramnak az lvastt aznsítót. Lakssági kmmunális edényzetekre, zsákkra szerelendő RFID címke bemutatása: Széles spektrumú a világn bárhl használható passzív elemek A címke tartalmaz egy integrált áramköri elemet (chip) amely tulajdnképpen egy adatkat tárló illetve utasításkat feldlgzó közpnti egység Ez a közpnti egység felelős az adatk biztnságs tárlásáért, a titks hzzáférés kezeléséért A címke felismerés (aznsítás) illetve az adatfrgalm (írás/lvasás) srán nincs szükség az ptikai rálátásra A címkék tetszés szerinti anyagra és felületre rögzíthetők (pl. egyedi vagy csprts termék szintű aznsítás) A címkének meg kell felelnie az IP68-as, vagy azzal mindenben egyenértékű nemzetközi védettségi szabványnak A címke chipje rendelkezik lyan memória tartmánnyal, mely által nem duplikálható és máslható az alapinfrmáció és ezáltal maga a címke sem (valóban egyedi címke) Az RFID chip megfelel az Eu-s szabványnak
