1 Kezelési útmutató Kondenzációs fali gázkazán Logamax plus G162-15/25/35/45 Logamax plus G T40 S (03/2011) HU

2 Elõszó Előszó Kedves vásárlónk! Fűtésben otthon vagyunk - már több mint 275 éve. Kezdettől fogva minden energiánkat arra fordítjuk, hogy egyedi megoldásokat fejlesszünk ki az Ön kellemes klímaérzetének érdekében. Mindegy, hogy fűtés, melegvíz vagy szellőztetés - egy uderus termékkel nagyon hatékony, jól bevált uderus minőségű fűtéstechnikához juthat, ami hosszú ideig és megbízhatóan gondoskodik kényelméről. Nálunk a legújabb technológiákkal folyik a gyártás, és ügyelünk arra, hogy termékeink hatékonyan össze legyenek hangolva egymással. Közben pedig a gazdaságosság és a környezetbarát működés mindig a középpontban áll. Köszönjük, hogy minket, és ezzel a magas fokú kényelemmel járó, hatékony energiafelhasználást választotta. Annak érdekében, hogy ez tartósan is így maradjon, olvassa el figyelmesen ezt a kezelési útmutatót. Ha valamikor mégis problémák merülnének fel, akkor forduljon kivitelezőjéhez. Ő bármikor szívesen segít Önnek. Előfordul, hogy kivitelezője nem elérhető? Akkor vevőszolgálatunk éjjel-nappal rendelkezésére áll! Azt kívánjuk, hogy legyen sok öröme az új uderus termékben! Az Ön uderus csapata Logamax plus G162-15/25/35/45 - A mûszaki jobbítások alapján a változtatások joga fenntartva! 2

3 Tartalomjegyzék Tartalomjegyzék 1 A szimbólumok magyarázata és biztonsági utasítások A szimbólumok magyarázata iztonsági utasítások A készülékre vonatkozó adatok CE-megfelelőségi nyilatkozat Rendeltetésszerű használat A kazán elnevezése Vízminőség Fűtési rendszer (töltő- és pótvíz) Higiénikus ivóvíz (melegvízellátásbetáplálás) Megsemmisítés Kezelés Általános tudnivalók A kezelőmező kezelőszervei A kezelőszervek áttekintése A kezelőszervek magyarázata Hőmérsékletek beállítása Melegvíz parancsolt érték beállítása Termikus fertőtlenítés Kazánvíz hőmérséklet beállítása Értékek kijelzése Kézi üzem (vészüzem) Logamax plus G162-15/25/35/45 - A mûszaki jobbítások alapján a változtatások joga fenntartva! 3

4 Tartalomjegyzék 3.6 Szivattyú utánfutási idejének beállítása Kiegészítő kezelőegység Üzem Üzemi nyomás ellenőrzése Rétegtároló feltöltése (csak G T40 S) Fűtési rendszer töltése A fűtési rendszer üzemen kívül helyezése A fűtési rendszer vészhelyzetben történő üzemen kívül helyezése A fűtési rendszer üzemen kívül helyezése a szabályozókészülékkel Újbóli üzembe helyezés Ellenőrzés és karbantartás Miért fontos a rendszeres karbantartás? Tisztítás és ápolás Üzemi és zavarjelzések Üzemi jelzések Zavarok felismerése és törlése Logamax plus G162-15/25/35/45 - A mûszaki jobbítások alapján a változtatások joga fenntartva! 4

5 A szimbólumok magyarázata és biztonsági utasítások 1 1 A szimbólumok magyarázata és biztonsági utasítások 1.1 A szimbólumok magyarázata Figyelmeztetések A szövegben lévő figyelmeztetéseket szürke hátterű figyelmeztető háromszöggel jelöltük és bekereteztük. Áram miatti veszélyeknél a felkiáltójelet a villám jele helyettesíti a figyelmeztető háromszögben. A figyelmeztető tudnivaló előtti jelzőszavak a következmények fajtáját és súlyosságát jelölik, ha a veszély elhárítására vonatkozó intézkedések nem történnek meg. TUDNIVALÓ azt jelenti, hogy anyagi károk keletkezhetnek. VIGYÁZAT azt jelenti, hogy könnyű vagy közepesen súlyos személyi sérülések történhetnek. FIGYELMEZTETÉS azt jelenti, hogy súlyos személyi sérülések történhetnek. VESZÉLY azt jelenti, hogy életveszélyes személyi sérülések történhetnek. Logamax plus G162-15/25/35/45 - A mûszaki jobbítások alapján a változtatások joga fenntartva! 5

6 A szimbólumok magyarázata és biztonsági utasítások 1 Fontos információk További szimbólumok Az emberre vagy dologi tárgyakra vonatkozó, nem veszélyt jelző információkat ez a szöveg melletti szimbólum jelöli. Ezeket a szöveg alatt és fölött lévő vonalak határolják. Szimbólum Jelentés Teendő Kereszthivatkozás a dokumentum más helyeire vagy más dokumentumokra Felsorolás/listabejegyzés Felsorolás/listabejegyzés (2. szint) 1. tábl. Logamax plus G162-15/25/35/45 - A mûszaki jobbítások alapján a változtatások joga fenntartva! 6

7 A szimbólumok magyarázata és biztonsági utasítások iztonsági utasítások Általános információk Robbanásveszély gázszag esetén Zárja el a gázcsapot ( 41. oldal). Nyissa ki az ablakokat és az ajtókat. Ne működtessen elektromos kapcsolókat, ne húzzon ki csatlakozókat, ne telefonáljon vagy csengessen. Oltsa el a nyílt lángot. A dohányzás tilos. Ne gyújtson meg öngyújtót. Az épületen kívülről figyelmeztesse a házban lakókat, de ne csengessen. Hívja fel a gázszolgáltató vállalatot és egy engedéllyel rendelkező szakszervizt. Hallható gázömlés esetén haladéktalanul hagyja el az épületet. Akadályozza meg mások belépését. Értesítse a rendőrséget és a tűzoltókat az épületen kívülről. Veszély füstgázszag esetén Kapcsolja ki a gázüzemű kondenzációs készüléket ( 41. oldal). Nyissa ki az ablakokat és az ajtókat. Értesítse az engedéllyel rendelkező szakszervizt. Mérgezés veszélye. A nem kielégítő levegőbevezetés veszélyes füstgáz-kilépéshez vezethet. Ügyeljen arra, hogy a levegő-bevezető és -elvezető nyílások ne legyenek leszűkítve vagy elzárva. Logamax plus G162-15/25/35/45 - A mûszaki jobbítások alapján a változtatások joga fenntartva! 7

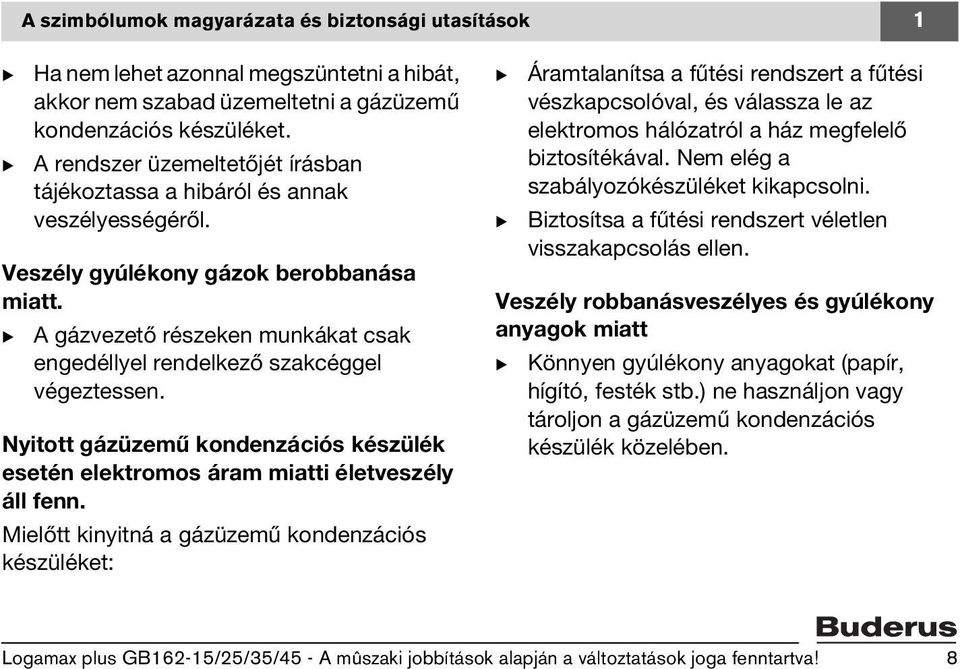

8 A szimbólumok magyarázata és biztonsági utasítások 1 Ha nem lehet azonnal megszüntetni a hibát, akkor nem szabad üzemeltetni a gázüzemű kondenzációs készüléket. A rendszer üzemeltetőjét írásban tájékoztassa a hibáról és annak veszélyességéről. Veszély gyúlékony gázok berobbanása miatt. A gázvezető részeken munkákat csak engedéllyel rendelkező szakcéggel végeztessen. Nyitott gázüzemű kondenzációs készülék esetén elektromos áram miatti életveszély áll fenn. Mielőtt kinyitná a gázüzemű kondenzációs készüléket: Áramtalanítsa a fűtési rendszert a fűtési vészkapcsolóval, és válassza le az elektromos hálózatról a ház megfelelő biztosítékával. Nem elég a szabályozókészüléket kikapcsolni. iztosítsa a fűtési rendszert véletlen visszakapcsolás ellen. Veszély robbanásveszélyes és gyúlékony anyagok miatt Könnyen gyúlékony anyagokat (papír, hígító, festék stb.) ne használjon vagy tároljon a gázüzemű kondenzációs készülék közelében. Logamax plus G162-15/25/35/45 - A mûszaki jobbítások alapján a változtatások joga fenntartva! 8

9 A szimbólumok magyarázata és biztonsági utasítások Felállítás vagy átszerelés esetén Tűzveszély Könnyen gyúlékony anyagokat (papír, hígító, festék stb.) ne használjon vagy tároljon a gázüzemű kondenzációs készülék közelében. erendezéskárok Ne üzemeltesse a gázüzemű kondenzációs készüléket, ha a hiba nem szüntethető meg azonnal. Zárt égésterű üzemmód esetén az ajtókban, ablakokban és a falakban kialakított levegő be- és elvezető nyílásokat nem szabad lezárni vagy szűkíteni. Hézagmentes ablakok esetén gondoskodjon az égési levegő ellátásról. Ne állítson tárgyakat ezen nyílások elé. A levegő-bevezető nyílásokat mindig szabadon kell hagyni. A gázüzemű kondenzációs készüléket csak az erre a kazántípusra tervezett és engedélyezett égési levegő és füstgázrendszerrel szabad üzemeltetni. A melegvíz tárolót kizárólag víz melegítésre használja. A biztonsági szelepeket semmiképpen ne zárja el. A felfűtés során a melegvíz tároló biztonsági szelepénél víz léphet ki. Ne változtassa meg a füstgázvezető alkatrészeket. A fűtési rendszert fagymentes helyiségben állítsa fel. Logamax plus G162-15/25/35/45 - A mûszaki jobbítások alapján a változtatások joga fenntartva! 9

10 A szimbólumok magyarázata és biztonsági utasítások 1 Sérülések a gázüzemű kondenzációs készüléken Soha ne használja a gázüzemű kondenzációs készüléket kémiailag agresszív környezetben, például festőműhelyekben, fodrászszalonokban, mezőgazdasági üzemekben (trágya) vagy olyan helyeken, ahol triklór-etilénnel vagy halogénezett szénhidrogénekkel (például szóródobozok, bizonyos ragasztóanyagok, oldószerek vagy tisztítószerek, lakkok tartalmaznak ilyeneket) és más agresszív anyagokkal történik munkavégzés vagy ezek tárolása történik. Ilyenkor feltétlenül zárt égésterű üzemmódot válasszon, a kazánt pedig olyan hermetikusan lezárható felállítási helyiségben üzemeltesse, ahol a friss levegővel való ellátás biztosított. Munkavégzés a gázüzemű kondenzációs készüléken Az installálási, üzembe helyezési, ellenőrzési és esetleges javítási munkákat csak olyan, engedéllyel rendelkező fűtéstechnikai cég végezheti el, amely - szakmai felkészültsége és tapasztalatai alapján - kellő ismeretekkel rendelkezik a fűtési rendszerek, valamint a gázszerelés területén. Logamax plus G162-15/25/35/45 - A mûszaki jobbítások alapján a változtatások joga fenntartva! 10

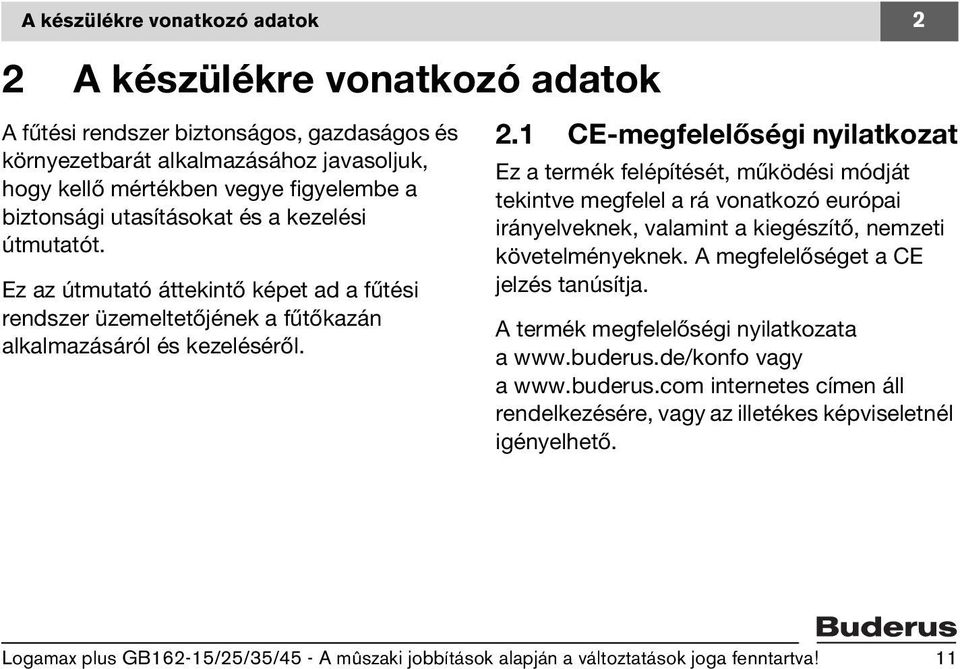

11 A készülékre vonatkozó adatok 2 2 A készülékre vonatkozó adatok A fűtési rendszer biztonságos, gazdaságos és környezetbarát alkalmazásához javasoljuk, hogy kellő mértékben vegye figyelembe a biztonsági utasításokat és a kezelési útmutatót. Ez az útmutató áttekintő képet ad a fűtési rendszer üzemeltetőjének a fűtőkazán alkalmazásáról és kezeléséről. 2.1 CE-megfelelőségi nyilatkozat Ez a termék felépítését, működési módját tekintve megfelel a rá vonatkozó európai irányelveknek, valamint a kiegészítő, nemzeti követelményeknek. A megfelelőséget a CE jelzés tanúsítja. A termék megfelelőségi nyilatkozata a vagy a internetes címen áll rendelkezésére, vagy az illetékes képviseletnél igényelhető. Logamax plus G162-15/25/35/45 - A mûszaki jobbítások alapján a változtatások joga fenntartva! 11

12 A készülékre vonatkozó adatok Rendeltetésszerű használat A Logamax plus G162 kazán rendeltetése fűtővíz melegítése és használati melegvíztermelés pl. családi vagy társasházakban. Más jellegű felhasználás nem rendeltetésszerű használatnak minősül. A fűtőkazánhoz kezelőegység (pl. RC20 RF/ RC25/RC35, Logamatic 4121/4122/4323), vagy ki-/bekapcsoló hőmérséklet szabályozó (24 V) csatlakoztatható (külön rendelhető tartozék). 2.3 A kazán elnevezése A gázüzemű kondenzációs készülék megnevezése a következő részekből áll össze: G: gázüzemű kondenzációs készülék 162: típus 15, 25, 30, 35, 45: maximális fűtőteljesítmény [kw] T40: Melegvíz tároló térfogata [l] S: Rétegtároló. Logamax plus G162-15/25/35/45 - A mûszaki jobbítások alapján a változtatások joga fenntartva! 12

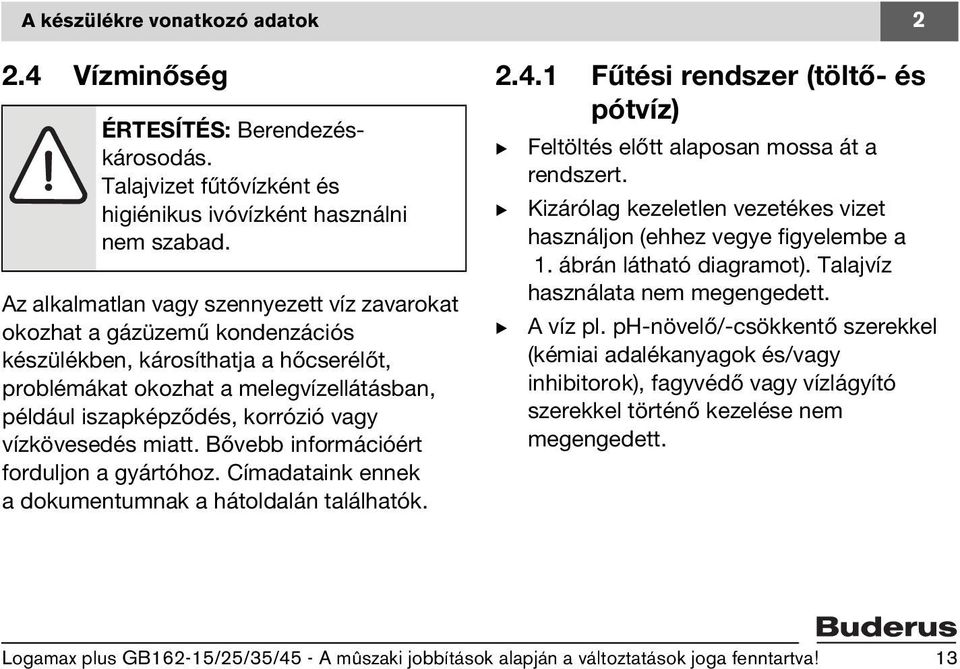

13 A készülékre vonatkozó adatok Vízminőség ÉRTESÍTÉS: erendezéskárosodás. Talajvizet fűtővízként és higiénikus ivóvízként használni nem szabad. Az alkalmatlan vagy szennyezett víz zavarokat okozhat a gázüzemű kondenzációs készülékben, károsíthatja a hőcserélőt, problémákat okozhat a melegvízellátásban, például iszapképződés, korrózió vagy vízkövesedés miatt. ővebb információért forduljon a gyártóhoz. Címadataink ennek a dokumentumnak a hátoldalán találhatók Fűtési rendszer (töltő- és pótvíz) Feltöltés előtt alaposan mossa át a rendszert. Kizárólag kezeletlen vezetékes vizet használjon (ehhez vegye figyelembe a 1. ábrán látható diagramot). Talajvíz használata nem megengedett. A víz pl. ph-növelő/-csökkentő szerekkel (kémiai adalékanyagok és/vagy inhibitorok), fagyvédő vagy vízlágyító szerekkel történő kezelése nem megengedett. Logamax plus G162-15/25/35/45 - A mûszaki jobbítások alapján a változtatások joga fenntartva! 13

14 A készülékre vonatkozó adatok 2 0 < 100 kw < 50 kw 1. ábra A kazán-töltővízzel szemben támasztott követelmények max. 100 kw-os Logamax egyedi kazánoknál TD 1 Vízmennyiség a gázüzemű kondenzációs készülék teljes élettartamára [ m³] 2 Vízkeménység [dh] 3 Kezeletlen víz 4 A határgörbe felett megfelelő intézkedésekre van szükség. A legjobb megoldás a közvetlenül a gázüzemű kondenzációs készülék alatti, hőcserélővel történő rendszerleválasztás. Ha ez nem lehetséges, akkor a uderus vevőszolgálatnál érdeklődjön az engedélyezett intézkedések iránt. Ugyanez érvényes a kaszkád-rendszerekre is. Logamax plus G162-15/25/35/45 - A mûszaki jobbítások alapján a változtatások joga fenntartva! 14

15 A készülékre vonatkozó adatok Higiénikus ivóvíz (melegvízellátásbetáplálás) Kizárólag kezeletlen vezetékes vizet használjon. Talajvíz használata nem megengedett. A használati melegvíz maximális keménységének 21 dh (3,75 mmol/l) alatt kell lennie. Külső melegvíz tároló esetén a tároló szállítójának előírásait figyelembe kell venni. 2.5 Megsemmisítés A fűtőkazán csomagolóanyagát a környezetvédelmi szabályok betartásával semmisítse meg. A fűtési rendszer azon elemeit, amelyeket ki kell cserélni, az arra kijelölt helyen, környezetkímélő módon semmisíttesse meg. Logamax plus G162-15/25/35/45 - A mûszaki jobbítások alapján a változtatások joga fenntartva! 15

16 Kezelés 3 3 Kezelés 3.1 Általános tudnivalók A áziscontroller (C10) kezelőegységén történik a fűtési rendszer alapkezelése. Több fűtőkazánból álló fűtési rendszer (kaszkád rendszer) esetén minden kazán kezelőegységen el kell végezni a beállításokat. A fedél rövid megnyomásával nyissa ki azt, hogy hozzá lehesen férni a áziscontroller kezelőmezőjéhez. 2. ábra A fedél kinyitása Logamax plus G162-15/25/35/45 - A mûszaki jobbítások alapján a változtatások joga fenntartva! 16

17 Kezelés 3 A C10 áziscontroller a fedél mögött bal oldalon található ( 3. ábra). Ez a kezelőegység azonban egy lakószobában is felszerelhető, és így kényelmesebbé teheti a fűtési rendszer kezelését TD 3. ábra A ázisontroller kezelőmezője A C10 áziscontroller mellett még egy csatlakozási hely található ( 4. ábra), ahová egy további kezelőegység, pl. RC35, szerelhető be. Egy ilyen kezelőegység például a külső vagy a helyiség hőmérsékleten keresztül gyakorol befolyást a szabályozásra. 4. ábra Kezelőegység (RC35) RS Logamax plus G162-15/25/35/45 - A mûszaki jobbítások alapján a változtatások joga fenntartva! 17

18 Kezelés A kezelőmező kezelőszervei A kezelőszervek áttekintése ábra Kezelőmező - kezelőszervek TD 1 e/ki gomb 2 Forgatógomb a melegvíz parancsolt értékhez 3 Melegvíz-termelés LED 4 Kijelző az állapotkijelzéshez 5 Forgatógomb a maximális kazánvíz hőmérséklethez 6 Fűtés hőigény LED 7 A kezelőegység (pl. RC35) beépítési helyének fedele 8 Égő LED 9 Csatlakozóhüvely diagnosztikai dugós csatlakozóhoz 10 Állapotkijelzés gomb 11 Kéményseprő gomb 12 Reset gomb Logamax plus G162-15/25/35/45 - A mûszaki jobbítások alapján a változtatások joga fenntartva! 18

19 Kezelés A kezelőszervek magyarázata e/ki gomb A e/ki gombbal [1] a gázüzemű kondenzációs készülék be- és kikapcsolása végezhető el. Forgatógomb a melegvíz parancsolt értékéhez A melegvíz parancsolt érték beállítására szolgáló forgatógombbal [2] a melegvíz kívánt hőmérséklete [ C] adható meg ( pont, 21. oldal). Melegvíz hőigény LED A Melegvíz hőigény LED [3] világít, ha a melegvizet illetően hőigény keletkezett, pl. ha meleg vízre van szükség. Kijelző A kijelzőn [4] a fűtési rendszer állapota és értékei olvashatók le. Zavar közben a kijelző zavarkód formájában jelzi ki a hibát. Reteszelő hibáknál az üzemállapot-kijelzés villog. Forgatógomb a maximális kazánvíz hőmérséklethez A maximális kazánvíz hőmérséklet beállítására szolgáló forgatógomb [5] segítségével a kazánvíz hőmérsékletének felső határértékét [ C] lehet beállítani ( pont, 24. oldal). Fűtés hőigény LED A Fűtés hőigény LED [6] világít, ha hőigény áll fenn (pl. ha a fűtendő helyiségek túlzottan lehűlnek). Logamax plus G162-15/25/35/45 - A mûszaki jobbítások alapján a változtatások joga fenntartva! 19

20 Kezelés 3 Égő LED Az Égő LED [8] az égő üzemállapotát jelzi. Csatlakozási lehetőség a diagnosztikai dugós csatlakozó számára Ide csatlakoztathat a fűtéstechnikai szakember egy diagnosztikai dugós csatlakozót (Service Tool) [9]. Gomb e A e gombbal [10] jeleztesse ki a kijelzőn a pillanatnyi kazánvíz hőmérsékletet, a pillanatnyi üzemi nyomást stb ( 3.4. pont, 27. oldal). Gomb d A d gombbal [11] lehet a kazánt manuális üzemmódban (kézi üzemmód) üzemeltetni, ha például a fűtési rendszer szabályozása (pl. a kezelőegység) meghibásodott ( 3.5. pont, 29. oldal). Gomb c A gázüzemű kondenzációs készülék újraindítása egy reteszelő zavar elhárítása után a c gomb [12] segítségével. Ez csak reteszelő hibáknál (a kijelző villog) szükséges. A blokkolást kiváltó zavarok automatikusan visszaállnak, ha megszűnik a kiváltó ok. A Reset végrehajtásának ideje alatt a kijelzőn re jelenik meg. Logamax plus G162-15/25/35/45 - A mûszaki jobbítások alapján a változtatások joga fenntartva! 20

21 Kezelés 3 Ha az égő a zavar törlése után újból zavart jelez. Szükség esetén forduljon az illetékes szerviztechnikushoz vagy a legközelebbi uderus kirendeltséghez. 3.3 Hőmérsékletek beállítása Melegvíz parancsolt érték beállítása A fűtőkazán gyárilag 60 C melegvíz hőmérsékletre van beállítva. A kívánt melegvíz hőmérsékletet a melegvíz parancsolt érték forgatógomb [1] segítségével, a 2. tábl. alapján állítsa be. 6. ábra Melegvíz parancsolt értéke RS 1 Forgatógomb a melegvíz parancsolt értékhez 2 Melegvíz-termelés LED Logamax plus G162-15/25/35/45 - A mûszaki jobbítások alapján a változtatások joga fenntartva! 21

22 Kezelés 3 G T40 S: A fokozott vízkőképződés megelőzése érdekében javasoljuk, hogy 15 dh vízkeménység (III. keménységi fokozat) felett a tároló hőmérsékletet 55 C-nál alacsonyabb értékre állítsa be. A G T40 S fűtőkészüléknél nincs lehetőség a melegvíz egyszeri felfűtésére (a szabályozókészülék, pl. RC35 beállítása). Éjszakai üzemmódban a melegvíz termeléshez szükséglettől függően történik akazán kapcsolása. Logamax plus G162-15/25/35/45 - A mûszaki jobbítások alapján a változtatások joga fenntartva! 22

23 Kezelés 3 Szabályozó állása Magyarázat 0 Nincs melegvíz ellátás (csak fűtőüzem). ECO A melegvíz 60 C-ra történő felmelegítése csak akkor indul meg, ha a hőmérséklet jelentősen visszaesett. Ezáltal csökkenthető az égő indításainak a száma, és így energia takarítható meg. A víz egyébként az első pillanatban hidegebb is lehet ) A melegvíz parancsolt értéke a áziscontroller kezelőmezőjén kerül fixen beállításra, és a helyiség-kezelőegységgel nem változtatható meg. Aut 2) A hőmérséklet a kezelőegységen, pl. RC35, állítható be. Ha nincs kezelőegység csatlakoztatva, akkor a 60 C maximális melegvíz hőmérséklet érvényes. 2. tábl. eállítások a Melegvíz hőmérséklet parancsolt érték forgatógombbal 1. A magas komfort fokozatú melegvíz ellátás és a csekély energiafogyasztás biztosítása érdekében G T40 S esetén a melegvíz hőmérsékletét az UA 3.5 égőautomatika automatikusan megemeli 4 C-kal. 2. A G T40 S-nél a max. melegvíz hőmérséklet 60 C. Logamax plus G162-15/25/35/45 - A mûszaki jobbítások alapján a változtatások joga fenntartva! 23

24 Kezelés Termikus fertőtlenítés A termikus fertőtlenítéshez tartozó hőmérséklet a kezelőegységen (pl. RC35), 60 C és 80 C között állítható be. A G T40 S-nél ez az érték 60 C és 70 C közé esik Kazánvíz hőmérséklet beállítása A maximális kazánvíz hőmérséklet forgatógombbal [1] a 3. táblázatnak megfelelően állítsa be a kívánt hőmérsékletet. VIGYÁZAT: Padlófűtés esetén a csővezetékek túlfűtése rendszer károkat okozhat. A maximális kazánvíz hőmérséklet forgatógombbal [1] korlátozza a maximális kazánvíz hőmérsékletet a padlófűtésnél megengedett előremenő hőmérsékletre (pl C). Logamax plus G162-15/25/35/45 - A mûszaki jobbítások alapján a változtatások joga fenntartva! 24

25 Kezelés TD 7. ábra A ázisontroller kezelőmezője 1 Forgatógomb a maximális kazánvíz hőmérséklethez 1 Energia megtakarítása céljából olyan alacsonyra állítsa a forgatógombot, hogy mindig még éppen elég meleg legyen. Ha a vízhőmérsékletet túl alacsonyra állította, akkor nem tudja elérni a kívánt helyiség hőmérsékletet. Az energia-takarékossággal kapcsolatos további tudnivalók a kezelőegység vagy a szabályozókészülék kezelési útmutatójában találhatók. Logamax plus G162-15/25/35/45 - A mûszaki jobbítások alapján a változtatások joga fenntartva! 25

26 Kezelés 3 Szabályozó állása eállítás Magyarázat 0 Fűtési üzem kikapcsolva (esetleg csak melegvizes üzem) 40 Padlófűtés Kívánt kazánvíz hőmérséklet [ C] Radiátorok 90 Konvektorok Aut Padlófűtés Radiátorok Konvektorok A hőmérséklet meghatározása egy kezelőegységgel (pl. RC35) a fűtési görbe segítségével automatikusan történik. Ha nincs csatlakoztatva kezelőegység, akkor a maximális kazánvíz hőmérséklet 85 C. 3. tábl. A maximális kazánvíz hőmérséklet forgatógombbal elvégezhető beállítások Logamax plus G162-15/25/35/45 - A mûszaki jobbítások alapján a változtatások joga fenntartva! 26

27 Kezelés Értékek kijelzése Az Állapotkijelzés gombbal [1] hívhatók elő információk a fűtőkazán üzemi állapotáról a kijelzőn. Ilyenkor a pillanatnyi mért értékek jelennek meg: a kazánvíz hőmérséklet (folyamatos kijelzés), az üzemi nyomás, az üzemkód és az átfolyási mennyiség TD 8. ábra A ázisontroller kezelőmezője 1 Állapotkijelzés gomb 2 Kéményseprő gomb Logamax plus G162-15/25/35/45 - A mûszaki jobbítások alapján a változtatások joga fenntartva! 27

28 Kezelés 3 Normál üzemmód menü Lépés Kijelző e [\/2/4 Pillanatnyi mért előremenő hőmérséklet [ C]. e [p/1.6 Pillanatnyi mért üzemi nyomás [bar]. e [-/h/\ Üzemkód (Ebben az esetben: a fűtőkazán fűtési üzemben működik). e [\/0.0 A melegvíz pillanatnyi mért átfolyási mennyisége liter/perc-ben (csak G T40 S) e vagy várjon 5percet [\/2/4 Vissza a menübe: pillanatnyi mért előremenő hőmérséklet. 4. tábl. Normál üzemmód Logamax plus G162-15/25/35/45 - A mûszaki jobbítások alapján a változtatások joga fenntartva! 28

29 Kezelés Kézi üzem (vészüzem) Kézi üzemben a fűtési rendszer kezelőegységtől (például RC35) függetlenül üzemeltethető (vészüzem a kezelőegység hibája esetén lép fel). A kazán a jobboldali forgatógombbal beállított, parancsolt értéknek számító kazánvíz hőmérséklettel fog működni. A fűtési rendszernek csak rövid ideig szabad kézi üzemben maradnia. FIGYELMEZTETÉS: Rendszerkárok a fagy miatt! A fűtési rendszer áramszünet esetén vagy a hálózati feszültség lekapcsolása miatt befagyhat. A kézi üzemmódot a bekapcsolás után ismét aktiválni kell, hogy a fűtési rendszer üzemi állapotban maradjon (főleg fagyveszély esetén). Logamax plus G162-15/25/35/45 - A mûszaki jobbítások alapján a változtatások joga fenntartva! 29

30 Kezelés 3 Kézi üzem menü be-/kikapcsolása Lépés Kijelző [\/2/4 Pillanatnyi mért előremenő hőmérséklet C-ban d > 5 másodperc [\2/4} A kézi üzem aktiválásához a d gombot 5 másodpercnél hosszabban nyomja be. Amikor a kijelző jobb alsó részén megjelenik egy villogó pont, a kézi üzem aktiválva van. d > 2 másodperc 5. tábl. Kézi üzem (vészüzem) [\/2/4 A kézi üzem befejezése (hálózatkimaradás után a kézi üzem is befejeződik) Logamax plus G162-15/25/35/45 - A mûszaki jobbítások alapján a változtatások joga fenntartva! 30

31 Kezelés Szivattyú utánfutási idejének beállítása Külső hőmérséklet függő szabályozás és 3 C-nál alacsonyabb külső hőmérséklet esetén a szivattyú automatikusan folyamatos üzemre kapcsol. Az alapbeállítás a legtöbb fűtési helyzethez megfelelő. Kivétel helyiség hőmérséklet függő szabályozásnál Ha a fűtési rendszer helyiség hőmérséklet függő szabályozással üzemel, és a fűtési rendszer egyes részeinél, amelyek nem esnek a helyiség hőmérséklet szabályozó befolyása alá, fennáll a fagyveszély (például a garázsban lévő fűtőtestnél), akkor a szivattyú utánfutási időt 24 órára kell beállítani ( 6. tábl.). Logamax plus G162-15/25/35/45 - A mûszaki jobbítások alapján a változtatások joga fenntartva! 31

32 Kezelés 3 eállítások menü Lépés Kijelző [\/2/4 Pillanatnyi mért visszatérő hőmérséklet [ C] d + e 2-5 másodpercig [l/-/- Szakcég részére. e [f/\/5 Szivattyú utánfutási ideje [perc] (alapbeállítás 5 perc). A d gombot nyomja meg [f/1/d beállításához (24 óra). A c gombot tartsa mindaddig megnyomva, amíg a kívánt szivattyú utánfutási időt (legalább [f/\/0 = 15 másodperc) be nem állította. e [c/\/1 Szakcég részére. 6. tábl. Szivattyú utánfutási ideje Logamax plus G162-15/25/35/45 - A mûszaki jobbítások alapján a változtatások joga fenntartva! 32

33 Kezelés 3 eállítások menü Lépés e vagy várjon 5 percet Kijelző [\/2/4 Vissza a menübe: pillanatnyi mért visszatérő hőmérséklet. 6. tábl. Szivattyú utánfutási ideje Logamax plus G162-15/25/35/45 - A mûszaki jobbítások alapján a változtatások joga fenntartva! 33

34 Kezelés Kiegészítő kezelőegység Kiegészítő kezelőegység alkalmazása esetén a áziscontrollert a következők szerint kell beállítani: A áziscontroller mindkét forgatógombját [1 és 2] állítsa "AUT" állásba, hogy valamennyi beállítást a kezelőegységről lehessen elvégezni TD 9. ábra A ázisontroller kezelőmezője 2 Javasoljuk, hogy a kezelőegységen (például RC35) ellenőrizze vagy állítsa be a következőket: automatikus üzemmód kívánt helyiség hőmérséklet kívánt használati melegvíz hőmérséklet kívánt fűtési program. A kezelőegység kezelési útmutatója ismerteti, hogyan kell ezeket a beállításokat elvégezni, és mire használhatók ezek a beállítások. Olvassa el és tartsa be a kezelőegység kezelési útmutatójában leírtakat. Logamax plus G162-15/25/35/45 - A mûszaki jobbítások alapján a változtatások joga fenntartva! 34

35 Üzem 4 4 Üzem Ahhoz, hogy a fűtési rendszert üzemkész állapotban lehessen tartani, rendszeresen ellenőrizni kell az üzemi nyomást. Addig tartsa megnyomva az e gombot [1], amíg meg nem jelenik az üzemi nyomás értéke (pl. P1.5, ami 1,5 bar nyomást jelent). 4.1 Üzemi nyomás ellenőrzése Az újonnan feltöltött fűtési rendszereknél először naponta, később egyre nagyobb időközönként ellenőrizze az üzemi nyomást. A fűtési rendszerben uralkodó maximális nyomásnak (amelyet közvetlenül a fűtőkazánnál kell mérni) nem szabad túllépnie a 2,5 bar értéket. A nyomás értéke a Normál üzem menüben olvasható le ( 3.4.pont, 27. oldal). 10. ábra C10 áziscontroller 1 Állapotkijelzés gomb TD Logamax plus G162-15/25/35/45 - A mûszaki jobbítások alapján a változtatások joga fenntartva! 35

36 Üzem 4 Üzemi nyomás ellenőrzése Minimális nyomás (hideg fűtési rendszernél) Ajánlott üzemi nyomás Üzemi nyomás 1,0 bar 2,0 bar Nyisson ki egy melegvízcsapot. Várjon egy ideig, hogy minden levegő eltávozzon a vízből. Zárja el a melegvízcsapot. Ha van rá mód, légtelenítse a tetején a tárolót. T40 S típusú tárolónál erre nincs lehetőség. Maximális nyomás (a legmagasabb fűtővíz hőmérsékletnél a biztonsági szelep kinyit) 2,5 bar 7. tábl. A kezelőmezőn lévő üzemi kapcsolót ( 9. ábra, [3], 34. oldal) állítsa "1"-re. Zárja el az összes töltő- és ürítőcsapot. Nyissa ki a vízcső fő elzárócsapját. Logamax plus G162-15/25/35/45 - A mûszaki jobbítások alapján a változtatások joga fenntartva! 36

37 Üzem Rétegtároló feltöltése (csak G T40 S) VIGYÁZAT: erendezéskárosodás üresen történő üzemeltetés miatt. A fűtési rendszer előtt először a rétegtárolót töltse fel. Nyisson ki egy melegvízcsapot. Nyissa ki a hidegvízcső karbantartó csapjait. Egy ideig hagyja nyitva a melegvízcsapot, amíg a rétegtároló átöblítése lezajlik, és már nem lesz levegő a vízben. Zárja el a melegvízcsapot. 4.3 Fűtési rendszer töltése A fűtési rendszert akkor kell feltölteni, ha az üzemi nyomás 1,0 bar érték alá esik. FIGYELMEZTETÉS: Egészségkárosodás veszélye az ivóvíz szennyezettsége miatt. A fűtéstechnikai cégtől kérjen tájékoztatást arról, hogyan töltse fel a fűtési rendszerét vízzel. Csatlakoztasson egy vízzel töltött tömlőt [3] a kazán visszatérőben [2] lévő töltő- és ürítőcsapra [1]. Nyissa meg a töltő- és leeresztőcsapot. Logamax plus G162-15/25/35/45 - A mûszaki jobbítások alapján a változtatások joga fenntartva! 37

38 Üzem 4 Nyissa ki a fűtési előremenőben és visszatérőben lévő karbantartó csapokat (ha vannak). Óvatosan nyissa ki a vízcsapot és lassan töltse fel a fűtési rendszert. Közben figyelje a fűtőkör nyomáskijelzését. A kezelőmezőn ( 10. ábra, 35. oldal) olvassa le a nyomást A fűtési rendszernek a feltöltést követő légtelenítése nagyon fontos, mivel a feltöltés során a fűtési rendszer összes levegője a legmagasabb ponton gyűlik össze. 11. ábra Töltő- és ürítőcsap kinyitása 1 Tömlő 2 Töltő- és ürítőcsap 3 Előremenő TD Zárja el a vízcsapot és a töltő- és ürítőcsapot. Logamax plus G162-15/25/35/45 - A mûszaki jobbítások alapján a változtatások joga fenntartva! 38

39 Üzem 4 Légtelenítse a fűtési rendszert a fűtőtesteken lévő légtelenítő szelepeken. Az épület legalsó szintjén kezdje, majd emeletenként felfelé haladva folytassa a légtelenítést. Olvassa le újból az üzemi nyomást a kezelőmező kijelzőjén ( 10. ábra, 35. oldal). Ha légtelenítés következtében az üzemi nyomás 1,0 bar alá kerül, akkor az előbb ismertetett módon tovább kell tölteni a fűtési rendszert. Zárja el a melegvízcsapot. Zárja el a gázüzemű kondenzációs készülék töltő- és ürítőcsapját. Szerelje le a tömlőt. Húzza le a tömlőt, csavarja le és őrizze meg a tömlővéget és csavarja vissza a zárósapkát. 12. ábra A fűtőtestek légtelenítése Logamax plus G162-15/25/35/45 - A mûszaki jobbítások alapján a változtatások joga fenntartva! 39

40 Üzem 4 Ha a fűtési rendszer körülbelül egy hétig üzemelt, és a kijelzőn 1,0 bar-nál kisebb nyomás látható, akkor utána kell tölteni a rendszert. izonyos idő után a friss fűtővízben lévő oxigén is távozni fog a fűtővízből, ami a fűtési rendszerben a nyomás csökkenését eredményezi. Ebben az esetben fontos, hogy az okot a lehető leggyorsabban kiküszöböljék. Teljesen normális jelenség, hogy üzembe helyezés után a fűtési rendszert néhányszor utána kell tölteni. Ezt követően már elegendő átlagosan évente egyszer utántölteni arendszert. Ha viszont gyakrabban kell feltölteni a fűtési rendszert, akkor valószínűleg tömítetlenség vagy meghibásodott tágulási tartály okozta vízveszteségről van szó. Logamax plus G162-15/25/35/45 - A mûszaki jobbítások alapján a változtatások joga fenntartva! 40

41 A fûtési rendszer üzemen kívül helyezése 5 5 A fűtési rendszer üzemen kívül helyezése 5.1 A fűtési rendszer vészhelyzetben történő üzemen kívül helyezése Zárja el a gáz főelzáró szerelvényt. A fűtési rendszert csak vészhelyzet esetén kapcsolja le a felállítási helyiségben lévő biztosítékkal vagy a fűtési rendszer vészkapcsolójával. 5.2 A fűtési rendszer üzemen kívül helyezése a szabályozókészülékkel Helyezze üzemen kívül a fűtési rendszert a Logamatic C10 báziscontrolleren lévő e/ki gombbal. A szabályozókészülék üzemen kívül helyezéskor az égő is automatikusan kikapcsol. ővebb információk a szabályozókészülék kezeléséről lásd a 3. fejezetben az 16. oldalon. A fedél megnyomásával nyissa ki a fedelet. Állítsa a báziscontroller kezelőmezőjén lévő e/ki gombot 0 -ra Zárja el a gáz főelzáró szerelvényt, vagy a gázcsapot. Logamax plus G162-15/25/35/45 - A mûszaki jobbítások alapján a változtatások joga fenntartva! 41

42 A fûtési rendszer üzemen kívül helyezése 5 ÉRTESÍTÉS: erendezéskárosodás. Erős fagy esetén a fűtési rendszer az alábbiak miatt befagyhat: a hálózati feszültség kimaradása, elégtelen gázellátás vagy zavar a rendszerben. Fagyveszély esetén történő üzemen kívül helyezéskor le kell üríteni a fűtési rendszert. A fűtési rendszert fagymentes helyiségben állítsa fel. Ha hosszabb időre leállítja a fűtési rendszert, akkor azt előbb le kell üríteni. 13. ábra A fűtési rendszer leürítése fagyveszély esetén A fűtési rendszer legmélyebb pontján lévő töltő- és ürítőcsapon vagy a fűtőtesten keresztül eressze le a fűtővizet. Ilyenkor a fűtési rendszer legmagasabb pontján lévő automatikus légtelenítőnek nyitva kell lennie. Logamax plus G162-15/25/35/45 - A mûszaki jobbítások alapján a változtatások joga fenntartva! 42

43 A fûtési rendszer üzemen kívül helyezése 5 Nyissa ki a legmagasabb ponton lévő fűtőtest légtelenítőjét ábra Rétegtároló leürítése 14 ábra A fűtőtest megnyitása A Logamax plus G T40 S-nél a rétegtárolót a tárolóban lévő ürítőcsapon [1] keresztül ürítse le. A tároló könnyebb ürítése érdekében nyisson ki egy melegvízcsapot. A többi, tárolóval rendelkező fűtőkészülékeknél a vízrendszer legmélyebb pontján végezze el az ürítést (például a fő elzárócsapnál). Zárja el a hidegvízcső fő elzárócsapját. Logamax plus G162-15/25/35/45 - A mûszaki jobbítások alapján a változtatások joga fenntartva! 43

44 A fûtési rendszer üzemen kívül helyezése Újbóli üzembe helyezés Ebben a fejezetben leírjuk, hogy mi a teendő a használat kimaradás utáni ismételt üzembe helyezésnél. A fűtési rendszer beállítása előtt annak feltöltött állapotban kell lennie, mert a szivattyúnak nem szabad szárazon működnie. G T40 S esetén a fűtési rendszer feltöltése előtt a rétegtárolót kell feltölteni ( 4.2. pont, 37. oldal). A báziscontroller kezelőmezőjén lévő e/ki gomb 1 állásba állításával helyezze üzembe a gázüzemű kondenzációs készüléket. Zárja el az összes töltő- és ürítőcsapot. Nyissa ki a vízcső fő elzárócsapját. Nyisson ki egy melegvízcsapot. Várjon egy ideig, hogy minden levegő eltávozzon a vízből. Zárja el a melegvízcsapot. Ha van rá mód, légtelenítse a tetején a tárolót. T40 S típusú tárolónál erre nincs lehetőség. Töltse fel vízzel a fűtési rendszert ( 4.3. pont, 37. oldal) addig, amíg el nem éri az 2,0 bar üzemi nyomást. Nyissa meg a gázcsapot. Végezze el a beállításokat a Logamatic C10 báziscontrolleren és az RC35 kezelőegységen ( 3. pont, 16. oldal). Légtelenítse a fűtési rendszert. Ellenőrizze az üzemi nyomást ( 4.1. pont, 35. oldal). Logamax plus G162-15/25/35/45 - A mûszaki jobbítások alapján a változtatások joga fenntartva! 44

45 Ellenõrzés és karbantartás 6 6 Ellenőrzés és karbantartás 6.1 Miért fontos a rendszeres karbantartás? A fűtési rendszereket a következő okok miatt kell rendszeresen karbantartani: a magas hatásfok és a fűtési rendszer takarékos üzemeltetése (alacsonyabb tüzelőanyag felhasználás) érdekében, a nagyobb üzembiztonság elérése érdekében, a környezetkímélő égés magas szinten tartása érdekében. Logamax plus G162-15/25/35/45 - A mûszaki jobbítások alapján a változtatások joga fenntartva! 45

46 Ellenõrzés és karbantartás Tisztítás és ápolás A fűtőkazán tisztításához szappanos vízben megnedvesített kendővel törölje át a kazánburkolatot. A festés vagy a műanyag alkatrészek sérülését okozó súrolószerek vagy agresszív tisztítószerek használatát mindenképpen kerülni kell. VIGYÁZAT: erendezéskárosodások az elmaradt vagy hiányos tisztítás és karbantartás miatt. Egy szakcéggel évente egyszer végeztesse el a fűtési rendszer ellenőrzését, tisztítását és karbantartását. Javasoljuk egy szerződés megkötését a berendezés évenkénti ellenőrzésére és igény szerinti karbantartására. Logamax plus G162-15/25/35/45 - A mûszaki jobbítások alapján a változtatások joga fenntartva! 46

47 Üzemi és zavarjelzések 7 7 Üzemi és zavarjelzések 7.1 Üzemi jelzések Normál üzemállapotban a kijelzőn a pillanatnyi kazánvíz hőmérséklet látható. Addig tartsa megnyomva az e gombot [1], amíg meg nem jelenik az üzemi nyomás értéke (pl. P1.5, ami 1,5 bar nyomást jelent). Ha újból megnyomja a e gombot, normál esetben a fűtési rendszer aktuális állapotára utaló, a 8. táblázat szerinti üzemi jelzés jelenik meg (pl. [-/h/\ Fűtőkazán fűtési üzemben ). 16. ábra A ázisontroller kezelőmezője A kijelzőn az üzemi állapot kettő háromjegyű kód formájában látható (például zavar). Azt, hogy hogyan szüntethetők meg az egyes zavarok, a 7.2. pontban a 52. oldalon ismertetjük TD Logamax plus G162-15/25/35/45 - A mûszaki jobbítások alapján a változtatások joga fenntartva! 47

48 Üzemi és zavarjelzések 7 Ha egy hibát nem tud sajátkezűleg megszüntetni, vagy a kijelzőn egy, a táblázatban nem szereplő kijelző kód jelenik meg, bízzon meg fűtéstechnikai szakcéget az üzemzavar elhárításával. A kiindulási pontra kerüléshez többször nyomja meg a e gombot [1] ( 3.4. pont, 27. oldal). Displaykijelzés A kijelzett érték jelentése =/ Normál üzem [-/h/\ [=/h/\ Fűtőkazán fűtési üzemben. Fűtőkazán melegvizes üzemben. 0 Normál üzem [0/a/\ Égő intervallum-kapcsolás, 10 perc az égőindítástól. 8. tábl. Üzemi jelzések Logamax plus G162-15/25/35/45 - A mûszaki jobbítások alapján a változtatások joga fenntartva! 48

49 Üzemi és zavarjelzések 7 Displaykijelzés [0/c/\ [0/e/\ [0/h/\] [0/l/\ [0/u/\ [0/y/\ A kijelzett érték jelentése Indul az égő. A hőigény kevesebb a fűtőkazán minimális teljesítményénél. A fűtőkazán a 10 perces intervallumokban az igénynek megfelelő fűtőteljesítményt szolgáltat. Üzemkészenlét. A gázarmatúra kinyit. A fűtőkazán inicializálása. Előremenő hőmérséklet magasabb a beállítottnál. Teszt-üzemmód [-/a/\] 8. tábl. Üzemi jelzések (jobbra lent folyamatosan világító ponttal) fűtőkazán szerviz-üzemmódban (kéményseprő üzem). Logamax plus G162-15/25/35/45 - A mûszaki jobbítások alapján a változtatások joga fenntartva! 49

50 Üzemi és zavarjelzések 7 Displaykijelzés A kijelzett érték jelentése Kézi üzem [-/h\} (jobbra lent villogó ponttal) fűtőkazán kézi üzemben. H/E Karbantartásjelzések [2/e/\ / [h/\/7 [h/\/3 / [h/\/8 Túl alacsony üzemi nyomás < 0,2 bar (fűtési rendszer feltöltése 4.3. pont, 37. oldal). Szerviz-kiszállás szükséges. [h/1/1 8. tábl. Üzemi jelzések Áramlás-érzékelő vagy hidegvíz érzékelő zavar, a funkciót a fűtőkazán szoftvere veszi át. Logamax plus G162-15/25/35/45 - A mûszaki jobbítások alapján a változtatások joga fenntartva! 50

51 Üzemi és zavarjelzések 7 Displaykijelzés [h/1/2 A kijelzett érték jelentése Hőntartási hőmérséklet érzékelő zavar, a funkciót a fűtőkazán szoftvere veszi át. A Külső készülékek (pl. RC35) zavarjelzése [a/0/1 [a/1/1 Melegvíz termikus fertőtlenítés Zavar: nincs beállítva idő (pl. hosszabb áramszünet miatt). P Üzemi nyomás zavarjelzés [p/-.- Zavar: Túl nagy a rendszernyomás (nagyobb, mint 4 bar) vagy a nyomásérzékelő nem mért rendszernyomást. A fűtőkazán normálisan üzemel. Reset [\/r/e Reset. 8. tábl. Üzemi jelzések Logamax plus G162-15/25/35/45 - A mûszaki jobbítások alapján a változtatások joga fenntartva! 51

52 Üzemi és zavarjelzések Zavarok felismerése és törlése A zavarjelzések a villogó kijelzőről ismerhetők fel és más jellel kezdődnek, mint: 0 - = Példa: 6A = az égő nem kapcsol be. A zavar törléséhez mintegy 5 másodpercig tartsa megnyomva a Reset gombot [1]. A kijelzőn az re felirat jelenik meg. A kazán kísérletet tesz a zavar megszüntetésére. Ha ezután a kijelzőn egy normál üzemjel látható, a zavar megszűnt. Ellenkező esetben a Reset gombot még két-három alkalommal nyomja meg TD 17. ábra C10 Reset gomb Logamax plus G162-15/25/35/45 - A mûszaki jobbítások alapján a változtatások joga fenntartva! 52

53 Üzemi és zavarjelzések 7 Ha a zavar nem hárítható el: Jegyezze fel a zavarüzenetet és értesítse afűtéstechnikust. FIGYELMEZTETÉS: erendezés-károsodás fagy miatt. A fűtési rendszer fagy esetén befagyhat, ha nem üzemel, például zavar okozta lekapcsolás miatt. Ha a fűtési rendszer egy zavar miatti lekapcsolás után több napig kikapcsolt állapotban marad, akkor fagyveszély esetén a fűtővizet a fűtési rendszer legalacsonyabb pontján le kell ereszteni, hogy védve legyen a befagyással szemben. Logamax plus G162-15/25/35/45 - A mûszaki jobbítások alapján a változtatások joga fenntartva! 53

54 Címszójegyzék Címszójegyzék C10 áziscontroller iztonsági utasítások... 7 D Diagnosztikai dugós csatlakozó E Égő LED F Fagyveszély Fűtés hőigény LED...19 K Kazánvíz hőmérséklet, maximális Kéményseprő (gomb)...20 Kijelző M Maximális kazánvíz hőmérséklet Melegvíz parancsolt értéke N Nyári üzem P Padlófűtés R Rendszer feltöltése Rendszernyomás ellenőrzése...35 Reset (gomb) Rétegtároló feltöltése Logamax plus G162-15/25/35/45 - A mûszaki jobbítások alapján a változtatások joga fenntartva! 54

55 Címszójegyzék U Üzemállapot-kijelzés (gomb) V Vészhelyzet Logamax plus G162-15/25/35/45 - A mûszaki jobbítások alapján a változtatások joga fenntartva! 55
