1 BC45, BC60, BC80 BC45E BC60E BC80E, BC90E Utasítások az elektromos szaunakályha használatához és beszereléséhez BC BC-E

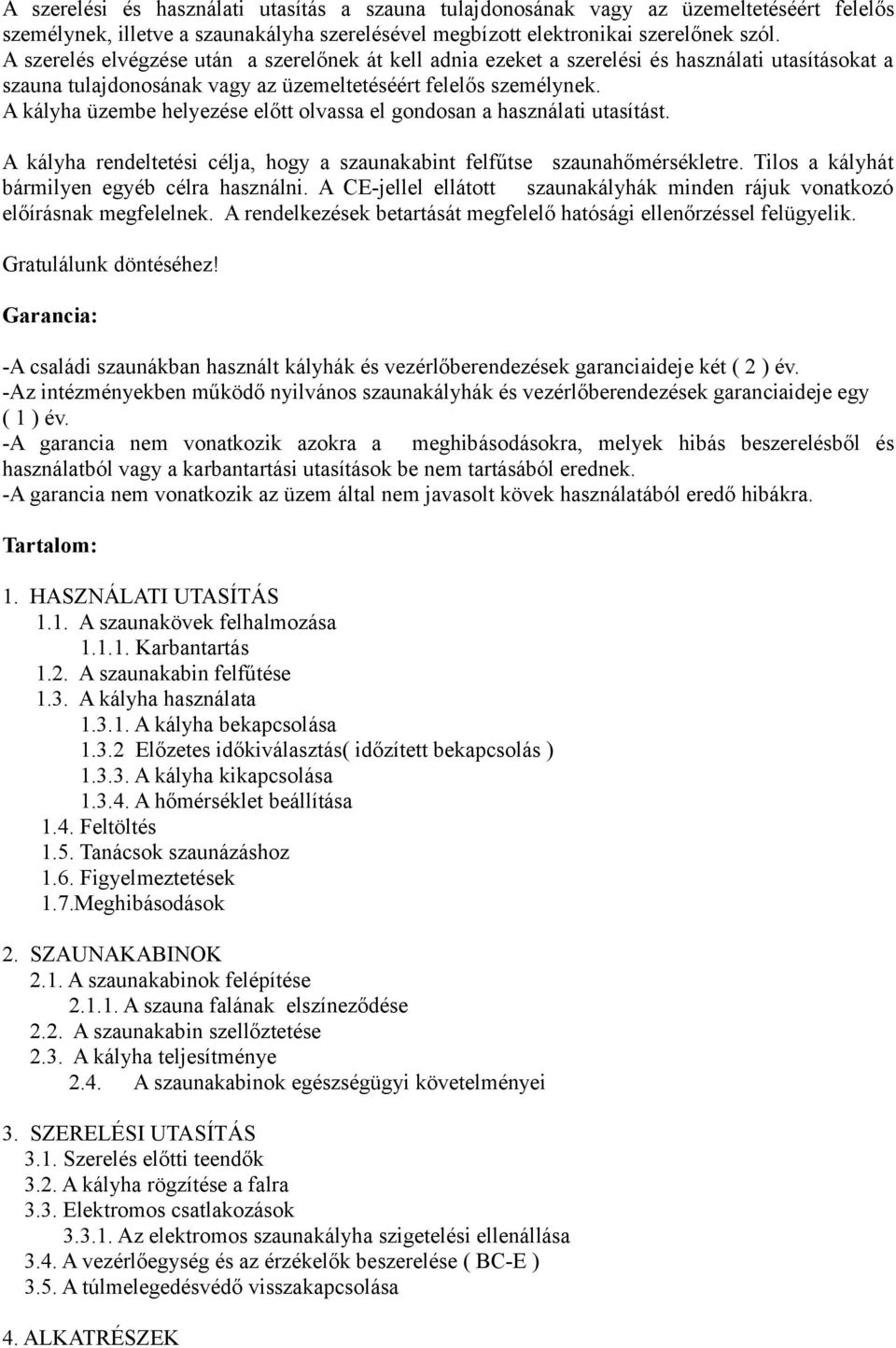

2 A szerelési és használati utasítás a szauna tulajdonosának vagy az üzemeltetéséért felelős személynek, illetve a szaunakályha szerelésével megbízott elektronikai szerelőnek szól. A szerelés elvégzése után a szerelőnek át kell adnia ezeket a szerelési és használati utasításokat a szauna tulajdonosának vagy az üzemeltetéséért felelős személynek. A kályha üzembe helyezése előtt olvassa el gondosan a használati utasítást. A kályha rendeltetési célja, hogy a szaunakabint felfűtse szaunahőmérsékletre. Tilos a kályhát bármilyen egyéb célra használni. A CE-jellel ellátott szaunakályhák minden rájuk vonatkozó előírásnak megfelelnek. A rendelkezések betartását megfelelő hatósági ellenőrzéssel felügyelik. Gratulálunk döntéséhez! Garancia: -A családi szaunákban használt kályhák és vezérlőberendezések garanciaideje két ( 2 ) év. -Az intézményekben működő nyilvános szaunakályhák és vezérlőberendezések garanciaideje egy ( 1 ) év. -A garancia nem vonatkozik azokra a meghibásodásokra, melyek hibás beszerelésből és használatból vagy a karbantartási utasítások be nem tartásából erednek. -A garancia nem vonatkozik az üzem által nem javasolt kövek használatából eredő hibákra. Tartalom: 1. HASZNÁLATI UTASÍTÁS 1.1. A szaunakövek felhalmozása Karbantartás 1.2. A szaunakabin felfűtése 1.3. A kályha használata A kályha bekapcsolása Előzetes időkiválasztás( időzített bekapcsolás ) A kályha kikapcsolása A hőmérséklet beállítása 1.4. Feltöltés 1.5. Tanácsok szaunázáshoz 1.6. Figyelmeztetések 1.7.Meghibásodások 2. SZAUNAKABINOK 2.1. A szaunakabinok felépítése A szauna falának elszíneződése 2.2. A szaunakabin szellőztetése 2.3. A kályha teljesítménye 2.4. A szaunakabinok egészségügyi követelményei 3. SZERELÉSI UTASÍTÁS 3.1. Szerelés előtti teendők 3.2. A kályha rögzítése a falra 3.3. Elektromos csatlakozások Az elektromos szaunakályha szigetelési ellenállása 3.4. A vezérlőegység és az érzékelők beszerelése ( BC-E ) 3.5. A túlmelegedésvédő visszakapcsolása 4. ALKATRÉSZEK

3 1. HASZNÁLATI UTASÍTÁS 1.1. A szaunakövek felhalmozása A szaunakövek felhalmozása fontos kihatással van a szauna hatékony működésére. ( 1. ábra ) Fontos tudnivalók a szaunakövekhez: -Használjon 5-10 cm átmérőjű köveket. -Csak olyan csúcsos végű, durva felületű köveket használjon, melyek speciálisan szaunakályhához valók. Erre a célra alkalmas kőfajták a peridotit, olivin-dolerit és az olivin. -A kályhában nem szabad könnyű, porózus kerámiaköveket, sem lágy fazékköveket használni. Ezek a felforrósodás során nem vesznek fel elegendő meleget, ami a fűtőelemek meghibásodásához vezethet. -A kövek felhalmozása előtt a kőport le kell mosni róluk. A kövek felhalmozásakor a következőkre figyeljen: -Ne szórja bele a kályhába a köveket. -A kövek ne ékelődjenek be a fűtőelemek közé. -A köveket úgy rakja egymásra, hogy azok lazán illeszkedjenek és így a levegő szabadon áramolhasson ki közöttük. -Úgy halmozza fel a köveket, hogy azok a fűtőszálakat ne nyomják. - Ne halmozza fel a köveket a kályha tetején magasra. -A kályha kövei közé vagy a kályha közelébe nem szabad olyan tárgyakat, illetve eszközöket helyezni, melyek megváltoztatják a kályhába beáramló levegő mennyiségét vagy irányát Karbantartás A nagy hőmérsékletváltozás miatt a kövek szétporladnak. Ezért legalább évente egyszer, illetve a szauna gyakori használata esetén többször át kell rendezni azokat. Ezzel egyidejűleg el kell távolítani a kályha aljáról a kődarabkákat és a szétmálló kövek helyett újakat kell behelyezni. Így tartható fenn a kályha optimális fűtési teljesítménye és így kerülhető el a túlforrósodás is A szaunakabin felfűtése Amikor a kályhát először kapcsolja be, a kályha és a kövek szagot bocsájtanak ki. A szag eltávolításához a szaunafülkét alaposan ki kell szellőztetni. Ha a kályha teljesítménye megfelel a szaunafülke műszaki adatainak, akkor a szigetelt szauna egy óra alatt fűthető fel a kívánt hőmérsékletre. ( 2.3. fejezet ) A szaunakövek általában ugyanannyi idő alatt érik el a megfelelő fürdési hőmérsékletet, mint a szaunafülke. A szaunafülke megfelelő hőmérséklete kb. 65 és 80 C fok között van A kályha használata A kályha bekapcsolása előtt mindig gondoskodjon arról, hogy a kályha vagy a kályha közvetlen közelében ne legyenek más tárgyak ( 1.6. fejezet) A BC45, BC60 és BC80-as kályhamodellek időkapcsolóval és termosztáttal is fel vannak szerelve. Az időkapcsoló szabályozza a bekapcsolási időt, a termosztát pedig a hőfokot. ( fejezet ) A BC45E, BC60E, C80E és BC90E modelleknél egy külön vezérlőegység végzi a szabályozást. Kérjük tanulmányozza át a vezérlőberendezés használati útmutatóját is.

4 A kályha bekapcsolása Fordítsa az időkapcsolót a BE tartományba ( a 2. ábra A része, 0-4 óra időtartamig ) Ekkor a kályha azonnal elkezd fűteni Előzetes időkiválasztás( időzített bekapcsolás ) Állítsa az időkapcsolót az Előzetes időkiválasztás sávjába ( a 2. ábra B része, 0-8 óra időtartamig ) A kályha akkor kezd el fűteni, amikor az időkiválasztó a kapcsolót visszaforgatja a BE tartományba. Ezután a kályha körülbelül négy óra hosszan bekapcsolva marad. Példa: Ön egy háromórás sétát tervez és után egy szaunázást. Állítsa az időkapcsolót az Előzetes időkiválasztás sávjára, a 2-es számra. Az időkapcsoló működésbe lép. Két óra múlva a kályha elkezd fűteni. Mivel körülbelül egy óráig tart, míg a szauna felforrósodik, ezért 3 óra múlva a szauna elég forró lesz, mire Ön a sétájából visszatér A kályha kikapcsolása A kályha akkor kapcsol ki, amikor az időkapcsoló visszaáll a Nulla állásba. A kályhát Ön is bármikor kikapcsolhatja, ha az időkiválasztó kapcsolóját a Nulla állásba forgatja. Szaunázás után kapcsolja ki a kályhát. Néha tanácsos a kályhát még egy kis ideig bekapcsolva hagyni, hogy a kabin fa részei jól kiszáradjanak. FIGYELEM! Győződjön meg mindig arról, hogy a kályha ki van-e kapcsolva és már nem fűt, ha az időkiválasztó a kapcsolót visszaforgatta a Nulla állásba A hőmérséklet beállítása A termosztátnak ( 3. ábra ) az a szerepe, hogy a szaunafülkében a hőmérsékletet a kívánt fokon tartsa. Tapasztalja ki, hogy melyik hőfok felel meg a legjobban Önnek. Kezdje a legmagasabb beállítással. Ha szaunázás alatt a hőmérséklet túlságosan megemelkedik, forgassa vissza a kapcsolót az óramutató járásával ellentétes irányba. Vegye figyelembe, hogy magasabb hőmérsékleti tartományban kis változtatások is nagy kihatással vannak a szauna hőmérsékletére Feltöltés A felmelegedés következtében a szauna levegője kiszárad, ezért öntsön a kályha forró köveire vizet az ideális páratartalom biztosításához. A forróság és a gőz hatása minden embernél más és más. Tapasztalja ki, hogy Önnek milyen hőmérséklet és páratartalom értékek a legmegfelelőbbek. FIGYELEM! A víztartály kapacitása maximum 2 liter. Ne öntsön a kövekre egyszerre túl sok vizet, mert a felforrósodott víz kifröcsöghet. Ügyeljen arra is, hogy ne öntsön vizet a kövekre, ha más a közelben van. A forró gőz égési sérüléseket okozhat. FIGYELEM! Feltöltéshez kizárólag olyan vizet használjon, mely megfelel a háztartási vízre vonatkozó követelményeknek. ( 1. táblázat ) A szaunavízhez csak speciális illatanyagokat szabad használni. Kövesse a csomagoláson szereplő utasításokat.

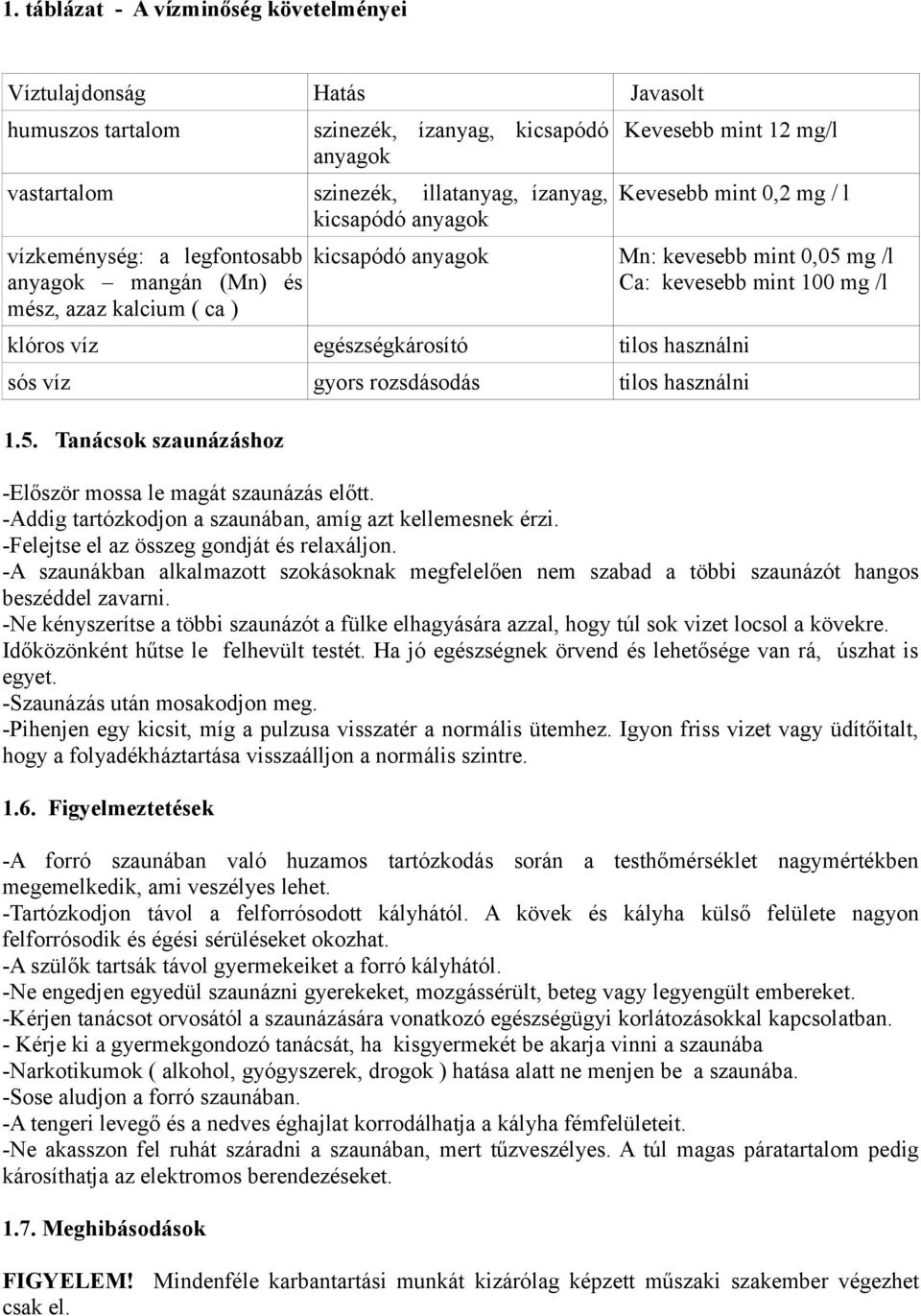

5 1. táblázat - A vízminőség követelményei Víztulajdonság Hatás Javasolt humuszos tartalom vastartalom vízkeménység: a legfontosabb anyagok mangán (Mn) és mész, azaz kalcium ( ca ) szinezék, ízanyag, kicsapódó anyagok szinezék, illatanyag, ízanyag, kicsapódó anyagok Kevesebb mint 12 mg/l Kevesebb mint 0,2 mg / l kicsapódó anyagok Mn: kevesebb mint 0,05 mg /l Ca: kevesebb mint 100 mg /l klóros víz egészségkárosító tilos használni sós víz gyors rozsdásodás tilos használni 1.5. Tanácsok szaunázáshoz -Először mossa le magát szaunázás előtt. -Addig tartózkodjon a szaunában, amíg azt kellemesnek érzi. -Felejtse el az összeg gondját és relaxáljon. -A szaunákban alkalmazott szokásoknak megfelelően nem szabad a többi szaunázót hangos beszéddel zavarni. -Ne kényszerítse a többi szaunázót a fülke elhagyására azzal, hogy túl sok vizet locsol a kövekre. Időközönként hűtse le felhevült testét. Ha jó egészségnek örvend és lehetősége van rá, úszhat is egyet. -Szaunázás után mosakodjon meg. -Pihenjen egy kicsit, míg a pulzusa visszatér a normális ütemhez. Igyon friss vizet vagy üdítőitalt, hogy a folyadékháztartása visszaálljon a normális szintre Figyelmeztetések -A forró szaunában való huzamos tartózkodás során a testhőmérséklet nagymértékben megemelkedik, ami veszélyes lehet. -Tartózkodjon távol a felforrósodott kályhától. A kövek és kályha külső felülete nagyon felforrósodik és égési sérüléseket okozhat. -A szülők tartsák távol gyermekeiket a forró kályhától. -Ne engedjen egyedül szaunázni gyerekeket, mozgássérült, beteg vagy legyengült embereket. -Kérjen tanácsot orvosától a szaunázására vonatkozó egészségügyi korlátozásokkal kapcsolatban. - Kérje ki a gyermekgondozó tanácsát, ha kisgyermekét be akarja vinni a szaunába -Narkotikumok ( alkohol, gyógyszerek, drogok ) hatása alatt ne menjen be a szaunába. -Sose aludjon a forró szaunában. -A tengeri levegő és a nedves éghajlat korrodálhatja a kályha fémfelületeit. -Ne akasszon fel ruhát száradni a szaunában, mert tűzveszélyes. A túl magas páratartalom pedig károsíthatja az elektromos berendezéseket Meghibásodások FIGYELEM! Mindenféle karbantartási munkát kizárólag képzett műszaki szakember végezhet csak el.

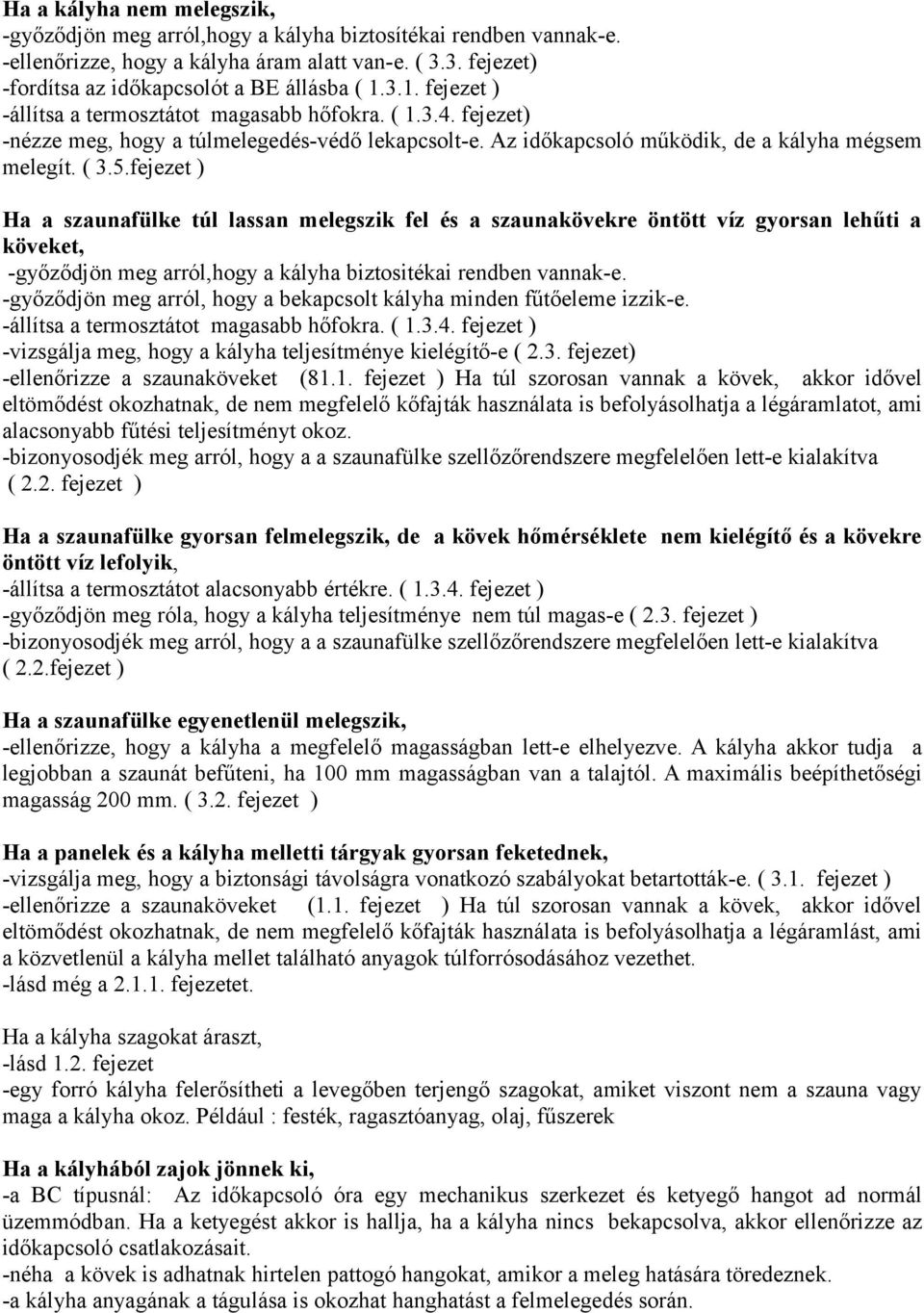

6 Ha a kályha nem melegszik, -győződjön meg arról,hogy a kályha biztosítékai rendben vannak-e. -ellenőrizze, hogy a kályha áram alatt van-e. ( 3.3. fejezet) -fordítsa az időkapcsolót a BE állásba ( fejezet ) -állítsa a termosztátot magasabb hőfokra. ( fejezet) -nézze meg, hogy a túlmelegedés-védő lekapcsolt-e. Az időkapcsoló működik, de a kályha mégsem melegít. ( 3.5.fejezet ) Ha a szaunafülke túl lassan melegszik fel és a szaunakövekre öntött víz gyorsan lehűti a köveket, -győződjön meg arról,hogy a kályha biztositékai rendben vannak-e. -győződjön meg arról, hogy a bekapcsolt kályha minden fűtőeleme izzik-e. -állítsa a termosztátot magasabb hőfokra. ( fejezet ) -vizsgálja meg, hogy a kályha teljesítménye kielégítő-e ( 2.3. fejezet) -ellenőrizze a szaunaköveket (81.1. fejezet ) Ha túl szorosan vannak a kövek, akkor idővel eltömődést okozhatnak, de nem megfelelő kőfajták használata is befolyásolhatja a légáramlatot, ami alacsonyabb fűtési teljesítményt okoz. -bizonyosodjék meg arról, hogy a a szaunafülke szellőzőrendszere megfelelően lett-e kialakítva ( 2.2. fejezet ) Ha a szaunafülke gyorsan felmelegszik, de a kövek hőmérséklete nem kielégítő és a kövekre öntött víz lefolyik, -állítsa a termosztátot alacsonyabb értékre. ( fejezet ) -győződjön meg róla, hogy a kályha teljesítménye nem túl magas-e ( 2.3. fejezet ) -bizonyosodjék meg arról, hogy a a szaunafülke szellőzőrendszere megfelelően lett-e kialakítva ( 2.2.fejezet ) Ha a szaunafülke egyenetlenül melegszik, -ellenőrizze, hogy a kályha a megfelelő magasságban lett-e elhelyezve. A kályha akkor tudja a legjobban a szaunát befűteni, ha 100 mm magasságban van a talajtól. A maximális beépíthetőségi magasság 200 mm. ( 3.2. fejezet ) Ha a panelek és a kályha melletti tárgyak gyorsan feketednek, -vizsgálja meg, hogy a biztonsági távolságra vonatkozó szabályokat betartották-e. ( 3.1. fejezet ) -ellenőrizze a szaunaköveket (1.1. fejezet ) Ha túl szorosan vannak a kövek, akkor idővel eltömődést okozhatnak, de nem megfelelő kőfajták használata is befolyásolhatja a légáramlást, ami a közvetlenül a kályha mellet található anyagok túlforrósodásához vezethet. -lásd még a fejezetet. Ha a kályha szagokat áraszt, -lásd 1.2. fejezet -egy forró kályha felerősítheti a levegőben terjengő szagokat, amiket viszont nem a szauna vagy maga a kályha okoz. Például : festék, ragasztóanyag, olaj, fűszerek Ha a kályhából zajok jönnek ki, -a BC típusnál: Az időkapcsoló óra egy mechanikus szerkezet és ketyegő hangot ad normál üzemmódban. Ha a ketyegést akkor is hallja, ha a kályha nincs bekapcsolva, akkor ellenőrizze az időkapcsoló csatlakozásait. -néha a kövek is adhatnak hirtelen pattogó hangokat, amikor a meleg hatására töredeznek. -a kályha anyagának a tágulása is okozhat hanghatást a felmelegedés során.

7 2. SZAUNAKABINOK 2.1. A szaunakabinok felépítése 4. ábra A. Szigetelőanyag, vastagsága mm A szaunakabint gondosan szigetelni kell, hogy a kályha teljesítménye a lehető legalacsonyabb szinten maradjon. B. Nedvesség elleni védelem, például alumínium bevonatú lap. A papírt úgy kell beszerelni, hogy a fényes oldala nézzen a szauna belseje felé. A réseket alumíniumszalaggal kel tömíteni. C. A párazáró lap és a deszkafal közötti szellőzőrés 10 mm-es legyen. ( ajánlás ) D Könnyű, mm vastag panellap A panellap felhelyezése előtt vizsgálja át az elektromos vezetékeket és a kályha, valamint a pad számára szükséges rögzítéseket a falban. E. Kb. 3 mm vastag légrés a fal és a mennyezet falazata között. F. A szauna átlagos magassága mm. A minimális magasság a kályhától függ. ( lásd 2. táblázat ) A felső pad és a mennyezet között 1200 mm maximális távolság ajánlott. G. Használjon kerámia járólapot és sötét színű fugaanyagot. A szaunakövekről lepattanó kis darabok valamint a víz szennyeződései elszínezhetik a kényes padlót és károsíthatják azt. FIGYELEM! A tűzoltó hatóságtól kérdezze meg, hogy a tűzbiztos fal melyik részét lehet szigetelni. A használatban levő kéménykürtőket nem szabad leszigetelni. FIGYELEM! A közvetlenül a falra vagy a mennyezetre szerelt könnyű védőburkolatok növelik a gyulladásveszélyt.

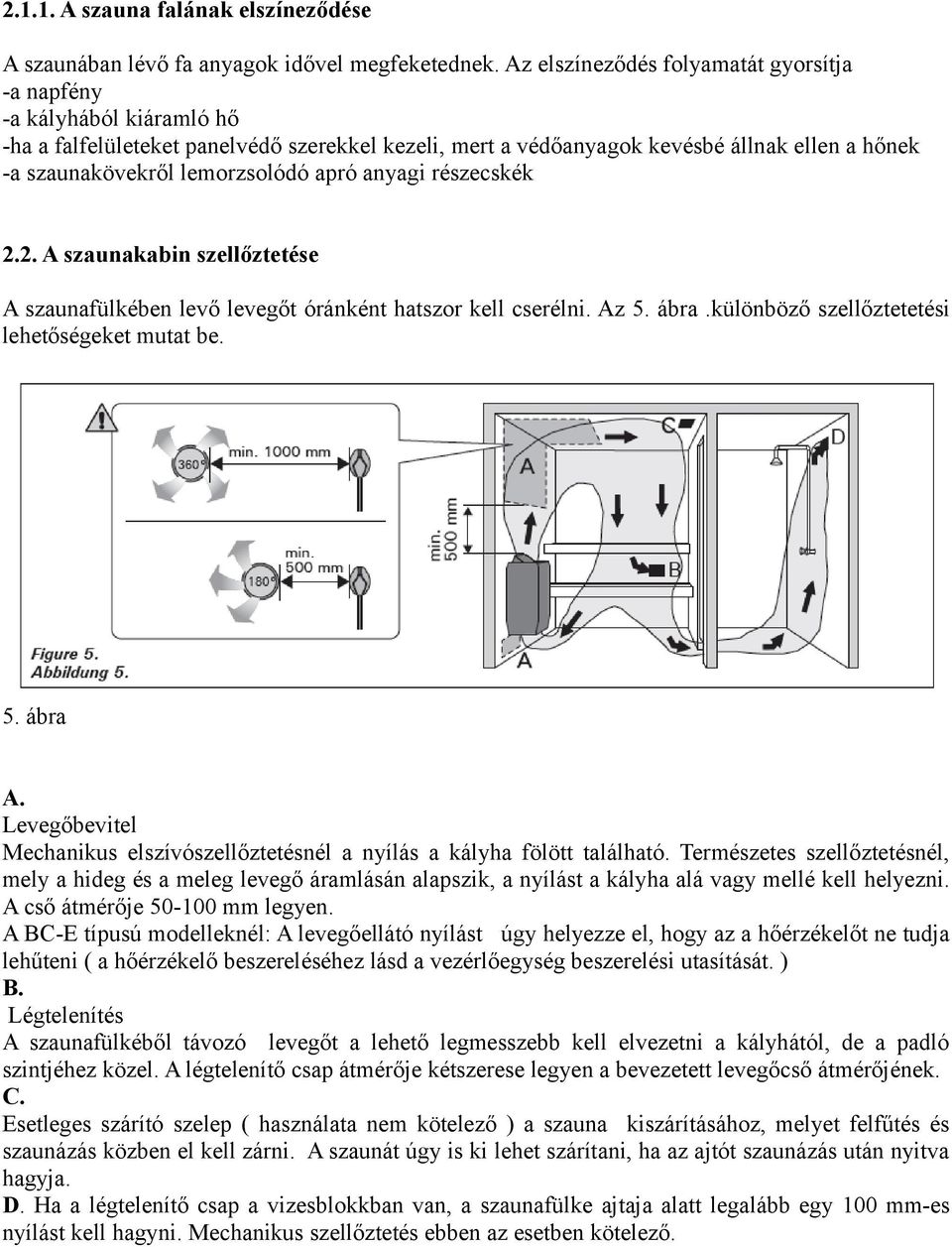

8 A szauna falának elszíneződése A szaunában lévő fa anyagok idővel megfeketednek. Az elszíneződés folyamatát gyorsítja -a napfény -a kályhából kiáramló hő -ha a falfelületeket panelvédő szerekkel kezeli, mert a védőanyagok kevésbé állnak ellen a hőnek -a szaunakövekről lemorzsolódó apró anyagi részecskék 2.2. A szaunakabin szellőztetése A szaunafülkében levő levegőt óránként hatszor kell cserélni. Az 5. ábra.különböző szellőztetetési lehetőségeket mutat be. 5. ábra A. Levegőbevitel Mechanikus elszívószellőztetésnél a nyílás a kályha fölött található. Természetes szellőztetésnél, mely a hideg és a meleg levegő áramlásán alapszik, a nyílást a kályha alá vagy mellé kell helyezni. A cső átmérője mm legyen. A BC-E típusú modelleknél: A levegőellátó nyílást úgy helyezze el, hogy az a hőérzékelőt ne tudja lehűteni ( a hőérzékelő beszereléséhez lásd a vezérlőegység beszerelési utasítását. ) B. Légtelenítés A szaunafülkéből távozó levegőt a lehető legmesszebb kell elvezetni a kályhától, de a padló szintjéhez közel. A légtelenítő csap átmérője kétszerese legyen a bevezetett levegőcső átmérőjének. C. Esetleges szárító szelep ( használata nem kötelező ) a szauna kiszárításához, melyet felfűtés és szaunázás közben el kell zárni. A szaunát úgy is ki lehet szárítani, ha az ajtót szaunázás után nyitva hagyja. D. Ha a légtelenítő csap a vizesblokkban van, a szaunafülke ajtaja alatt legalább egy 100 mm-es nyílást kell hagyni. Mechanikus szellőztetés ebben az esetben kötelező.

9 2.3. A kályha teljesítménye Ha a falakat és a mennyezetet panelekkel burkolja és a szigetelés is megfelelő, akkor a kályha teljesítményét a szauna térfogata alapján lehet megállapítani. A szigetelés nélküli falfelületek ( kő, üvegtégla, üveg, beton, csempe ) megnövelik a kályha szükséges teljesítményét. A nem szigetelt falfelület minden egyes négyzetmétere 1,2 köbméterrel növeli a szauna köbtérfogatát. Egy 10 négyzetméteres üvegajtajú szaunakabin felfűtéséhez szükséges teljesítmény megegyezik egy 12 négyzetméteres szaunáéval. Gerendafalak esetén a szauna köbtérfogata az 1,5-szeresére nő. A kályha teljesítményét a 2. sz. táblázatban szereplő értékek alapján kell kiválasztani A szaunakabinok egészségügyi követelményei A szaunában ülőkendők használata javasolt, hogy a padokat védjük az izzadságtól. A padokat, a falat és a padlót legalább félévente súrolókefével és szaunatisztítóval le kell dörzsölni. Nedves kendővel törölje le a port és a szennyeződést a kályháról. A vízkövet 10 %-os citromsavval tudja a kályháról eltávolítani. 3. SZERELÉSI UTASÍTÁS 3.1. Szerelés előtti teendők A kályha beszerelése előtt tanulmányozza a szerelési utasítást, valamint ellenőrizze a következőket: - A kályha teljesítménye és típusa megfelel-e a szaunafülke műszaki adatinak? Tartsa be a 2. táblázatban szereplő köbtérfogatadatokat -A tápfeszültség megfelel-e a szauna méreteinek? -A kályha elhelyezésekor be kell tartani a 6. ábrán és a 2. táblázatban megadott, biztonságos távolságokra vonatkozó minimális követelményeket. Nagyon fontos ellenőrizni, hogy a szerelés az ott található értékeknek megfelelően történik-e. Az adatok figyelmen kívül hagyása tűzveszélyhez vezethet. Szaunánként csak egy kályha szerelhető be. 2.táblázat - Szerelési útmutató Kályha modell és méretek Szélesség -BC 480 mm BC-E 450 mm Mélység 310 mm Magasság 540 mm Súly 11 kg Kövek max. 25 kg BC45/BC45E BC60/BC60E BC80/BC80/ E BC90E kw 4,5 6,0 8,0 9,0 Helység köbtérfo gat Lásd 2.3. fejezet Min.köb méter Max.köb méter Magas -ság min. mm Elektromos csatlakozások 400 V 3N csatlakozóvezeték Lásd 8. ábra. A méretek kizárólag a csatlakozókábelre vonatkoznak! mm2 5 x 1,5 5 x 1,5 5 x 2,5 5 x 2,5 A 3 x 10 3 x 10 3 x 16 3 x V 1N csatlakozóvezeték mm2 3 x 2,5 3 x 2,5 3 x 6 3 x 10 Teljesítmény Szaunafülkék Biztosíték Biztosíték A 1 x 20 1 x 35 1 x 35 1 x 50 Érzékelőhöz (BC-E) mm2 4 x 0,25 4 x 0,25 4 x 0,25 4 x 0,25

10 6. ábra Biztonsági minimális távolságok ( az adatok milliméterben szerepelnek ) BC45/BC45E BC60/BC60E BC80/BC80/E BC90E A min. Az oldalfelülettől a falig, a felső padig vagy a felső mennyezetig A szaunakályha szerelje egy szerelőállványra, melynek magassága min mm legyen. B. min. C min. Az elülső résztől a felső padig vagy a felső mennyezetig A kályha rögzítése a falra Lásd 7. ábra 1. Erősítse a fali szerelőállványt a falra az állványhoz mellékelt csavarok segítségével. FIGYELEM! A panel mögé támasztékot, pl. egy falemezt kell felszerelni úgy, hogy a rögzítőcsavarokat a panelnél vastagabb fa anyagba is belehessen csavarozni. Ha a panel mögött nincs falemez, a lemezt a panelre is lehet rögzíteni. 2. A szaunakályhát két különböző módon lehet a falra szerelni, külön jobbkezesek és balkezesek számára. Győződjön meg arról, hogy a rögzítő fogantyúk a nekik kialakított vájatban ülnek-e. 3. Emelje rá a kályhát a falállványra úgy, hogy a rögzítőrudak vége beilleszkedjen a kályha alján levő lyukakba. Csavarozza oda a kályha felső részét a fali állványhoz.

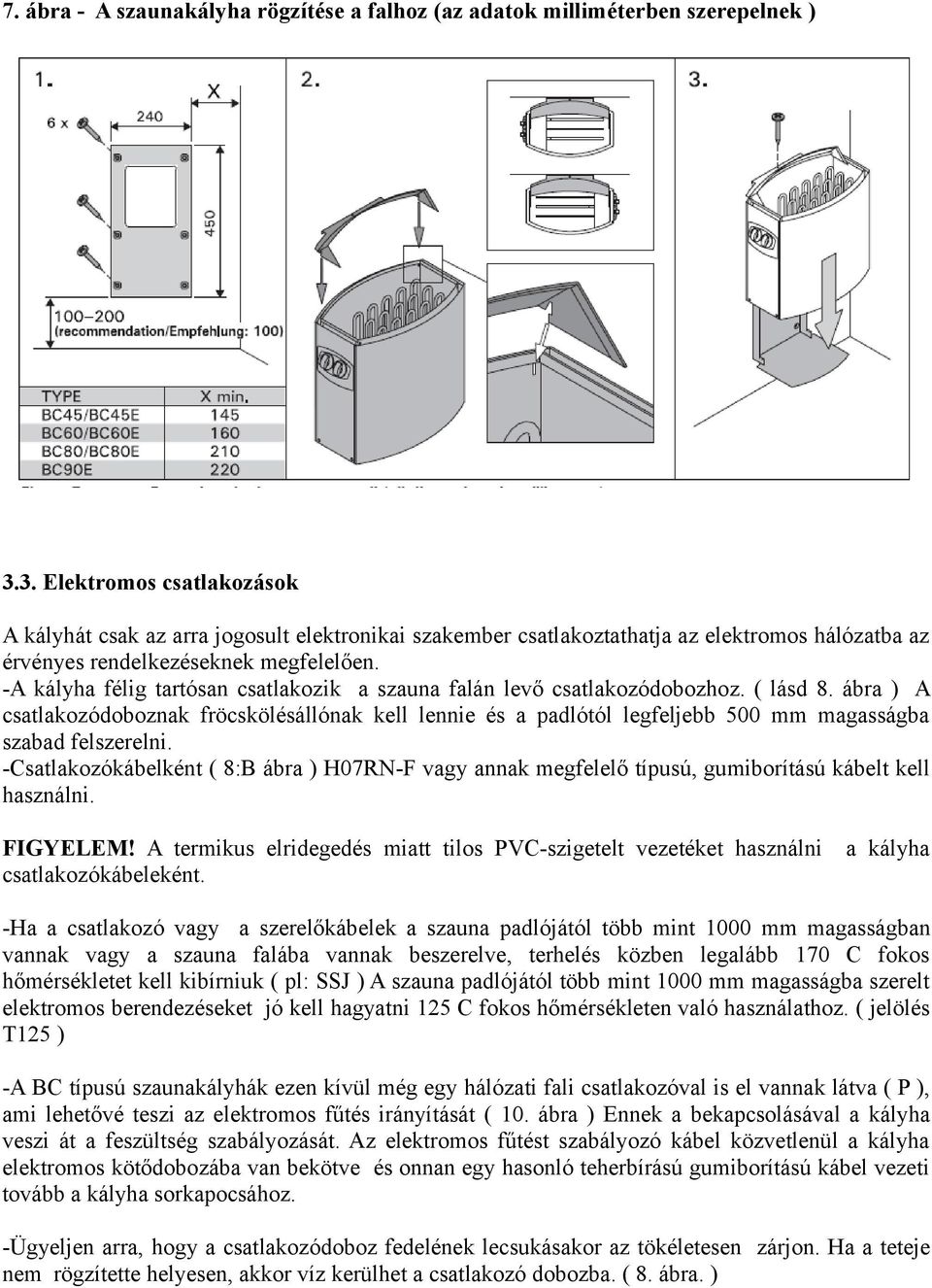

11 7. ábra - A szaunakályha rögzítése a falhoz (az adatok milliméterben szerepelnek ) 3.3. Elektromos csatlakozások A kályhát csak az arra jogosult elektronikai szakember csatlakoztathatja az elektromos hálózatba az érvényes rendelkezéseknek megfelelően. -A kályha félig tartósan csatlakozik a szauna falán levő csatlakozódobozhoz. ( lásd 8. ábra ) A csatlakozódoboznak fröcskölésállónak kell lennie és a padlótól legfeljebb 500 mm magasságba szabad felszerelni. -Csatlakozókábelként ( 8:B ábra ) H07RN-F vagy annak megfelelő típusú, gumiborítású kábelt kell használni. FIGYELEM! A termikus elridegedés miatt tilos PVC-szigetelt vezetéket használni a kályha csatlakozókábeleként. -Ha a csatlakozó vagy a szerelőkábelek a szauna padlójától több mint 1000 mm magasságban vannak vagy a szauna falába vannak beszerelve, terhelés közben legalább 170 C fokos hőmérsékletet kell kibírniuk ( pl: SSJ ) A szauna padlójától több mint 1000 mm magasságba szerelt elektromos berendezéseket jó kell hagyatni 125 C fokos hőmérsékleten való használathoz. ( jelölés T125 ) -A BC típusú szaunakályhák ezen kívül még egy hálózati fali csatlakozóval is el vannak látva ( P ), ami lehetővé teszi az elektromos fűtés irányítását ( 10. ábra ) Ennek a bekapcsolásával a kályha veszi át a feszültség szabályozását. Az elektromos fűtést szabályozó kábel közvetlenül a kályha elektromos kötődobozába van bekötve és onnan egy hasonló teherbírású gumiborítású kábel vezeti tovább a kályha sorkapocsához. -Ügyeljen arra, hogy a csatlakozódoboz fedelének lecsukásakor az tökéletesen zárjon. Ha a teteje nem rögzítette helyesen, akkor víz kerülhet a csatlakozó dobozba. ( 8. ábra. )

12 8. ábra A csatlakozódoboz lezárása (az adatok milliméterben szerepelnek ) Az elektromos szaunakályha szigetelési ellenállása A. csatlakozódoboz B. csatlakozókábel Az elektromos szerelvények végső ellenőrzése közben szivárgás észlelhető a kályha szigetelési ellenállásnak a mérésekor. Ennek az az oka, hogy a fűtési ellenállások szigetelőanyaga elnyeli a levegőben levő nedvességet ( tárolás és szállítás közben ) A kályha kétszeri felmelegítése után a nedvesség eltávozik az ellenállásokról. Ne csatlakoztassa a kályha tápvezetékét hibás áramkapcsolóhoz! 3.4. A vezérlőegység és az érzékelők beszerelése ( BC-E típusokál) A vezérlőegységhez részletes utasítást talál az egység falra történő szereléséhez. A hőmérsékletérzékelőt a szauna falára a kályha fölé, 100 mm-el a mennyezet alá, a kályha középvonalának a tengelyébe kell felszerelni. Lásd 6. ábra A levegőellátó nyílást úgy helyezze el, hogy az a hőérzékelőt ne hűtse le. Lásd 5. ábra 3.5. A túlmelegedésvédő visszakapcsolása Ha a kabinban a hőmérséklet veszélyesen magasra nő, akkor a túlforrósodás elleni biztosító megszakítja a kályhához vezető áramkört. A kályha kihűlése után azt ismét vissza lehet kapcsolni. BC típusnál A visszakapcsológomb a kályha csatlakozódobozában található ( 9. ábra ) A visszakapcsolást csak hozzáértő elektronikai szakember végezheti! A kapcsoló visszaállítása előtt meg kell állapítani a túlforrósodás okát: -a kályhában a szaunakövek esetleg beékelődtek vagy töredezettek -a kályha sokáig volt bekapcsolva és nem használták -a termosztát rosszul lett beállítva vagy elromlott -a kályha megsérült BC-E típusoknál Nézze meg a vezérlőegység beszerelő és használati utasítását

13 9. ábra A túlforrósodásgátló visszaállító gombja 10. ábra A BC típusú kályha kapcsolási rajza 11. ábra - A BC-E típusú kályha kapcsolási rajza

14 12a. ábra - a C150 típusú vezérlőegység és 12b. ábra - a C90 típusú vezérlőegység és a BC-E szaunakályha a BC-E szaunakályha 3 fázisú kapcsolási rajza 3 fázisú kapcsolási rajza

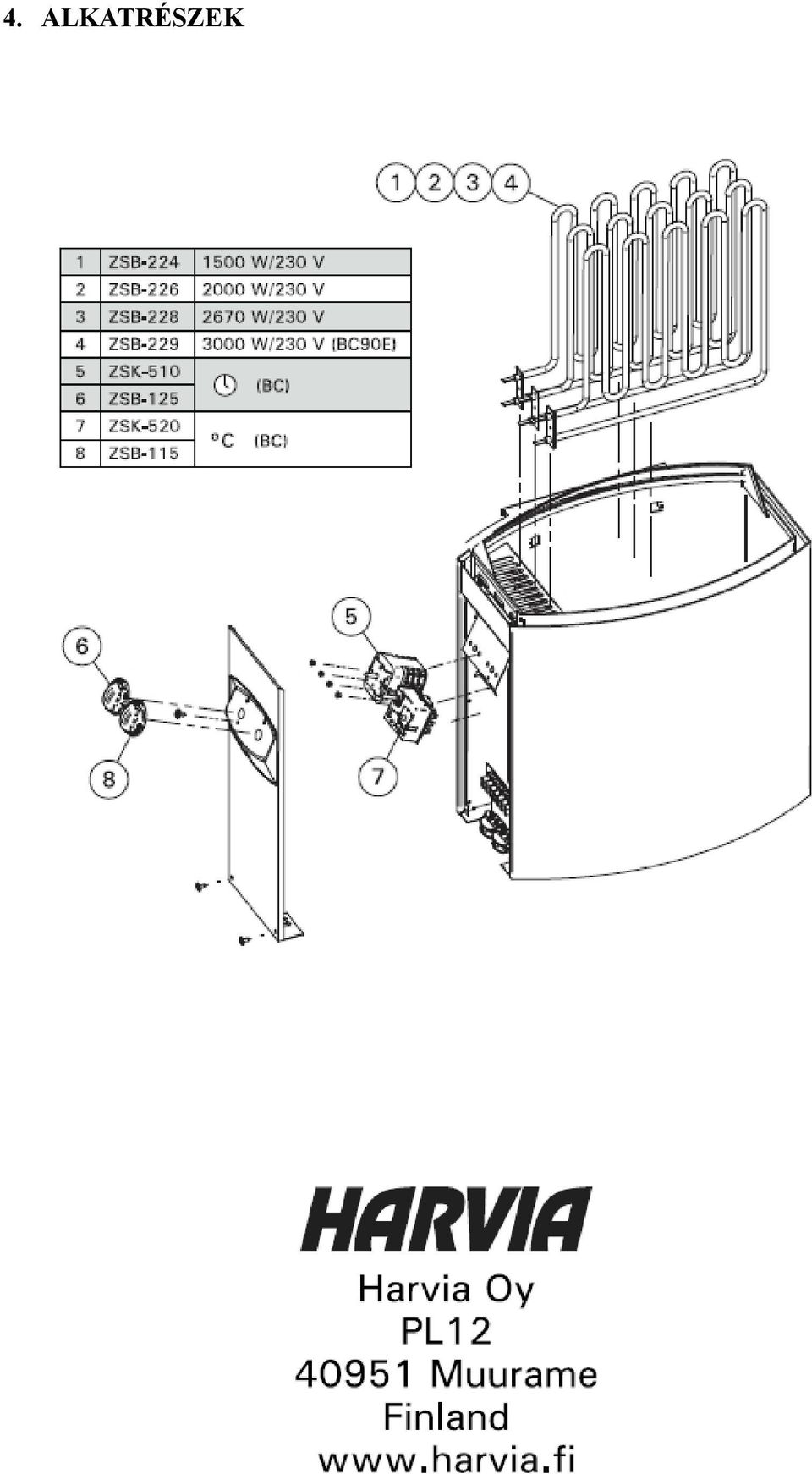

15 4. ALKATRÉSZEK
