1 Siemens Energy Management Divízió - Gustav Steynberg Sauer Máriusz Konfigurációk összehasonlítása siemens.com/energy-automation-products

2 Tartalom Különböző gyűjtősín konfigurációk Gyűjtősínvédelem Mezők karbantartása Holtsáv / Stub védelem Aut.vk., szinkr.ell. és megsz.berag.véd. Leágazási védelmek 2. oldal

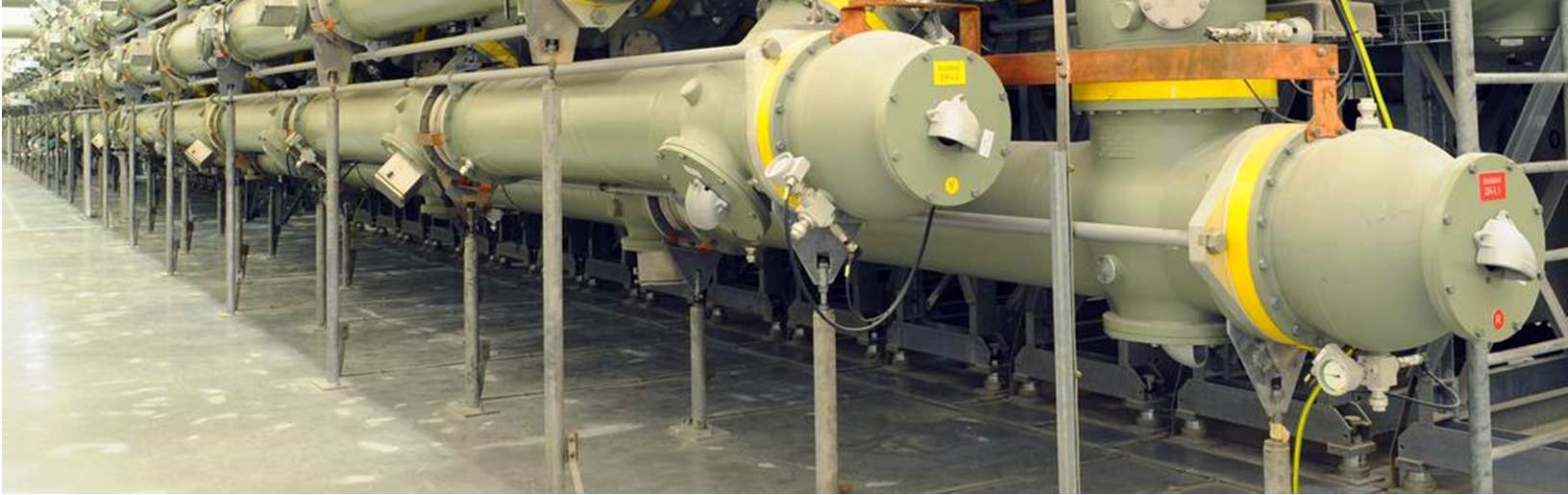

3 Gyűjtősín konfigurációk Az alállomásokban különböző gyűjtősín konfigurációk használatosak. Ezek közül mutatunk be néhányat. 3. oldal

4 Tipikus gyűjtősín konfigurációk Kettős gyűjtősín Másfél megszakítós Kettő megszakítós 4. oldal

5 Kettős gyűjtősín További gys-ek is lehetségesek Rugalmas kapcsolási lehetőségek üzemszünet nélkül. Több gyűjtősín szakasz is megvalósítható 5. oldal

6 Másfél megszakítós konfiguráció Kevésbé rugalmas. Átgondolt tervezést igényel. Hurkolt sarok variáció 6. oldal

7 Kettős megszakítós konfiguráció Általában csak kettős gyűjtősín esetén (3 megszakítónál nem gazdaságos) A gyűjtősínvédelemnek nem szükséges ismernie a szakaszolók állásait Sínösszekötő nem szükséges Gyűjtősín áttérés kuplung nélkül is megvalósítható 7. oldal

8 Áttérés kettős gyűjtősín esetén Kiinduló állapot Mindkét leágazás ellátható egy transzformátorral 8. oldal

9 Kettős gyűjtősín hosszbontóval Application 4 mérési zóna Kettős gyűjtősín Kettős gyűjtősín transzfer sínnel Hármas gyűjtősín Szakaszoló állások Összes áramot mérni kell Szelektív kioldás a szakaszoló állások figyelembe vételével 9. oldal January 2015 Energy Automation Products

10 Másfél megszakítós konfiguráció Application 1 mérőrendszer gyűjtősín oldalanként QA1 BI1 QA1 BI1 QA1 BI1 QA1 BI1 QA1 BI1 QA3 QA3 QA3 QA3 QA3 Szakaszoló állásjelzésekre nincs szükség BI3 BI3 BI3 BI3 BI3 Siemens solution BI2 QA2 BI2 QA2 BI2 QA2 BI2 QA2 BI2 QA2 10. oldal January 2015 Energy Automation Products

11 Kettős megszakítós megoldás 1 mérőrendszer gyűjtősínenként Szakaszoló állásjelzésekre nincs szükség Siemens solution 11. oldal January 2015 Energy Automation Products

12 Mezők karbantartása Kettős gys.: sínösszekötő szükséges Másfél megsz. és kettős megszakítós konfiguráció: egyszerűen megvalósítható 12. oldal Energy Automation Products

13 Holtsáv védelem Kettős gyűjtősín Kettős megszakító A megsz. és á.v. közötti zárlatot a gy.s. védelem érzékeli. Végidős kioldás - megszakító beragadás védelem 13. oldal

14 Másfél megszakítós konfiguráció Stub védelem (1) Üzemállapot: Vonali szakaszoló = NYITVA összes megszakító = ZÁRVA Leágazás Ezt a hibafajtát a Stub védelem hárítja CT1 CT2 Vonali szakaszoló 14. oldal

15 Másfél megszakítós konfiguráció Stub védelem (2) Stub védelem érzékelése: Irz1 + Irz2 Stub védelem nem működhet: ICT1+ ICT2 Probléma: I_SUM 0 Irz1 ICT1 ICT1 Irz2 Nem probléma ICT2 CT2 betelít ICT2 I_SUM Megoldás: Stub különbözeti védelem 15. oldal

16 Kettős gyűjtősín Automatikus visszakapcsolás, szinkron ellenőrzés, megszakító beragadás védelem Egyszerű megvalósítás: AVK egy megszakítóval Szinkr. ell. 2 gy.s. fesz.váltóval (kiválasztás szakaszoló állásjelzésen keresztül) Megsz.berag.véd. (csak egy á.v. szükséges) 16. oldal

17 Kettős megszakító Automatikus visszakapcsolás, szinkron ellenőrzés, megszakító beragadás védelem Bonyolultabb megvalósítás: AVK kettő megszakítóval Szinkr.ell. egyszerű 1 megsz. > 1 fesz.váltó Megsz.berag.véd.: saját áramváltóval 17. oldal

megszak-val ált-ban mindkettő bekapcsolva: Leader/Follower szükséges Szinkr.

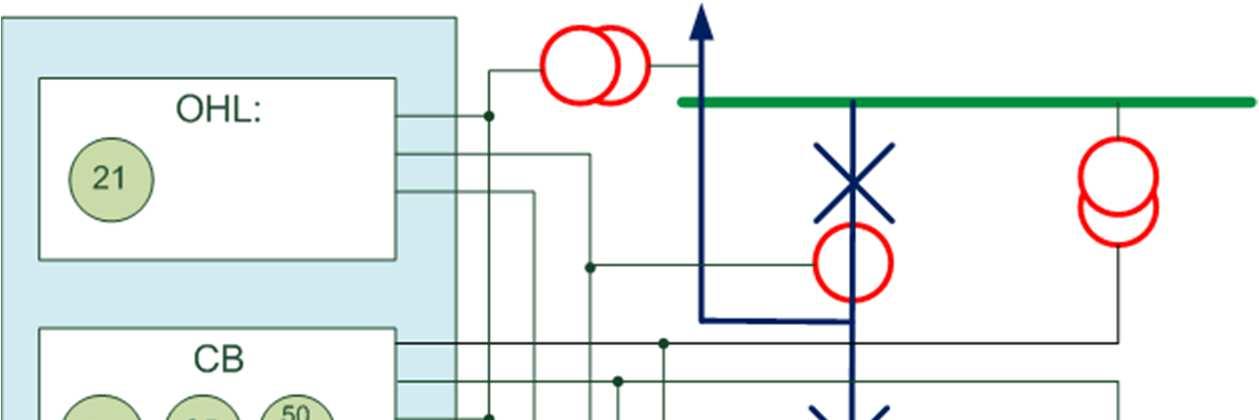

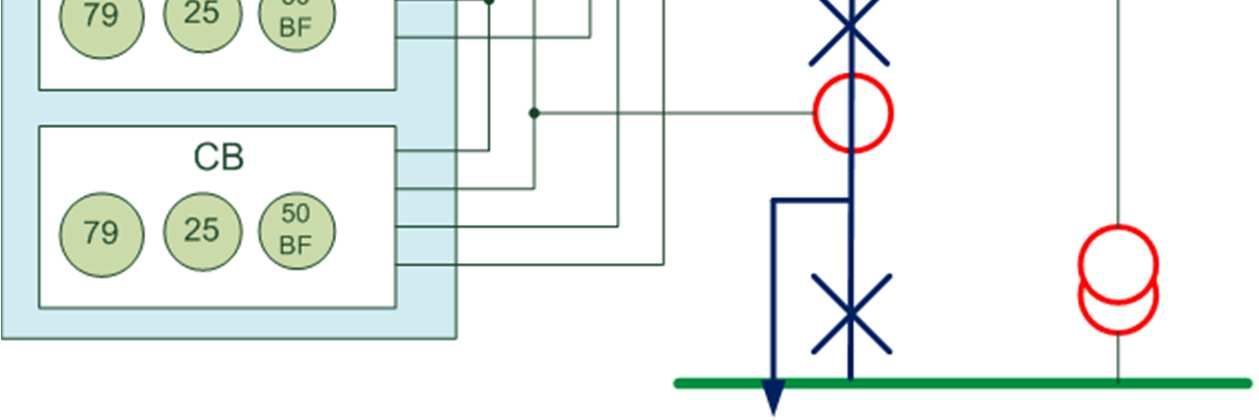

18 Másfél megszakítós konfiguráció Automatikus visszakapcsolás, szinkron ellenőrzés, megszakító beragadás védelem Komplex megvalósítás: AVK két megszak-val ált-ban mindkettő bekapcsolva: Leader/Follower szükséges Szinkr. ell.: több fesz.váltó szükséges megszakítónként Megsz.berag.véd.: saját áramváltóval 18. oldal

Másfél megszakítós konfiguráció Leader/follower logika 1.

Leader holtidő után bekapcsol 6. Leader visszavonja a bekapcs.

Leader CB nyit 8. Leader AVK következő ciklus vagy végleges kioldás 9.

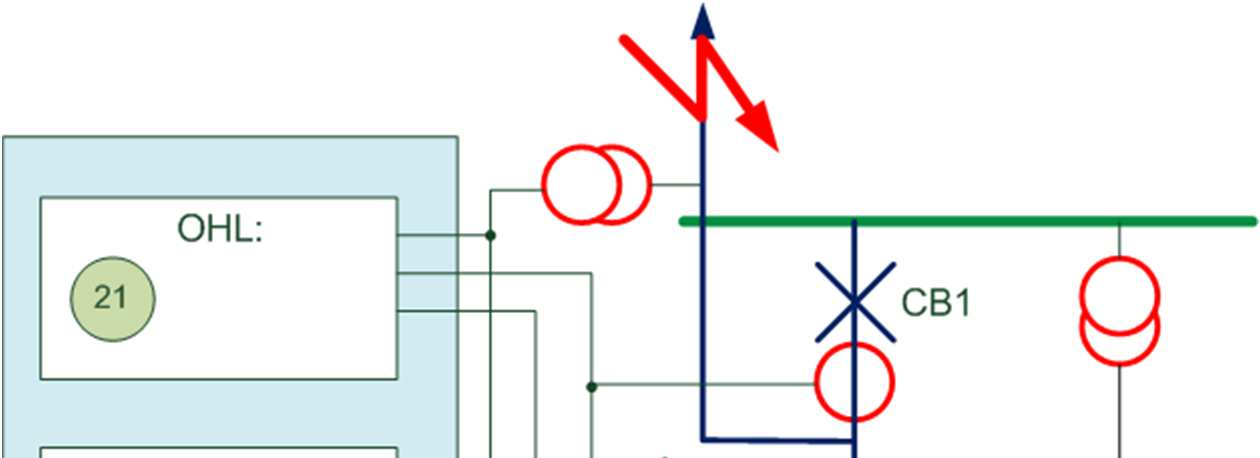

19 Másfél megszakítós konfiguráció Leader/follower logika 1. Védelmi kioldás CB1 és CB2 nyit (AVK) CB1 és CB2 egyidőben indul 4. A Leader aktiválja a Follower bekapcs. késl. DI-t 5. Leader holtidő után bekapcsol 6. Leader visszavonja a bekapcs.késleltetést 7. Follower bekapcsol 19. oldal 6. Védelmi kioldás Leader CB nyit 8. Leader AVK következő ciklus vagy végleges kioldás 9. Follower AVK marad blokkolva vagy vár a Leader sikeres ciklusára Előny: mindkét megszakító visszakapcsolási ciklusai azonosak, nem kell bonyolult időzítéseket ill. blokkolásokat használni

20 Leágazási védelem Mérési pont és megszakító kezelés tisztán szétválasztható funkció blokkok használatával (logikai vagy valós szétválasztás) azonos lehet 20. oldal

21 Távvezeték védelem Különbözeti elv Jó minőségű kommunikáció Előny Hátrány 100% szelektív és gyors Kommunikációtól függ Nem kell feszültséget mérni Áramváltó mögött nincs tartalék védelem 21. oldal

22 Távvezeték védelem Különbözeti elv: vészhelyzet kiesett a kommunikáció Jó minőségű kommunikáció Előny Hátrány 100% szelektív és gyors Kommunikációtól függ Nem kell feszültséget mérni Áramváltó mögött nincs tartalék védelem 22. oldal No Diff Protection without communication

23 Távvezeték védelem Impedancia elv Opcionális kommunikációs út Előny Nem függ kommunikációtól Hátrány Feszültség méréstől függ Védelem a vezetéken kívül is Szelektivitáshoz időlépcső szükséges 23. oldal

24 Távvezeték védelem Impedania elv: vészhelyzet feszültségváltó hiba Opcionális kommunikációs út Előny Nem függ kommunikációtól Hátrány Feszültség méréstől függ Védelem a vezetéken kívül is Szelektivitáshoz időlépcső szükséges 24. oldal Távolságvédelem nem működik feszültségmérés nélkül

25 Távvezeték védelem Különbözeti + Impedancia elv Előny Opcionális kommunikációs út Jó minőségű kommunikáció Hátrány 100% szelektív és gyors védelem Időlépcsőzés szükséges a szelektivitáshoz Nem függ a kommunikációs útvonaltól Nem függ feszültség méréstől Elvéből adódóan rendelkezik fedővédelemmel Teljes függőség a kommunikáció minőségétől Teljes függőség a feszültség méréstől Nincs saját elvből eredő fedővédelme 25. oldal

Összehasonlítás / összefoglalás Kettős gyűjtősín Kettős megszakító Másfél megszakító K és B sín közti áttérés lehetséges Gy.s. védelem szakaszoló állásjelzést kíván Leágazás védelem egy á.

26 Összehasonlítás / összefoglalás Kettős gyűjtősín Kettős megszakító Másfél megszakító K és B sín közti áttérés lehetséges Gy.s. védelem szakaszoló állásjelzést kíván Leágazás védelem egy á.v-val megoldott Megszak. karbantartás gy.s. összekötővel lehetséges AVK, szinkr.ell., megszak.berag.véd. egyszerű K és B sín közti áttérés lehetséges Gy.s. védelem egyszerű mindkét gy.s. részére Leágazás védelem 2 á.v.-val (általában összegezve) Megszak. karbantartás mindig megoldható AVK, szinkr.ell., megszak.berag.véd. bonyolultabb Leágazások nem variálhatók Gy.s. védelem mindkét gy.s. részére egyszerű Leágazás védelem 2 á.v.-val (általában összegezve) Megszak. karbantartás mindig megoldható AVK, szinkr.ell., megszak.berag.véd komplex: megoldás -->leader/follower 26. oldal

27 Köszönjük szíves figyelmüket! Sauer Máriusz Siemens Zrt. Gustav Steynberg Siemens AG 27. oldal
