1 World Robot Olympiad 2017 Regular Kategória ELEMENTARY Játékleírás, szabályok és pontozás Sustainabots [Robotok a fenntarthatóságért] Fenntartható turizmus Ez a dokumentum a World Robot Olympiad magyarországi Nemzeti Fordulóján érvényes. A Nemzetközi Döntő szabályzata felépítésében és egyes tartalmi pontokban eltér ettől a dokumentumtól. A szervező fenntartja a jogot, hogy indokolt esetben módosítsa a szabályokat. A szövegben megjelölt adatok minden esetben elsőbbséget élveznek a képeken feltüntetett adatokkal szemben. A pályarajz tekintetében a külön dokumentumban kiadott nyomtatási sablon a mérvadó.

2 Tartalom 1. BEVEZETÉS SZABÁLYOK PONTOZÁS VERSENYASZTAL VERSENYPÁLYA PÁLYAELEMEK SZÍNSPECIFIKÁCIÓ

3 1. Bevezetés Mivel Costa Rica az egyik biodiverzitásban leggazdagabb ország, számos ökoszisztéma található a területén. Vannak a nagyközönség számára is megnyitott nemzeti parkok és természetvédelmi területek, amiket azért hoztunk létre, hogy védjük természeti kincseinket. A hegyekben található zöld esőerdők, a Csendes-óceán és a Karib-tenger kék hullámai között elterülő országban számos veszélyeztetett faj él. Fontos, hogy megőrizzük a jaguárok, teknősök és más veszélyeztetett fajok természetes életterét, hogy megóvjuk őket a kihalástól Az Elementary korcsoport kihívása, hogy olyan robotot alkosson, amely népszerűsíti a fenntartható turizmust és azt, hogy a Látogatók felfedezhetik és megvizsgálhatják a természet csodáit anélkül, hogy tönkretennék azokat. A robot elviszi a Tudósokat és a Látogatókat azokra a helyekre, amelyek nyitottak a nagyözönség számára. Az útvonal attól függ, mennyi veszélyeztetett állatfaj található a különböző területeken. A túra során a robotnak vissza kell vinnie azokat veszélyeztetett állatokat a védett területre - az esőerdőbe vagy az óceánba, - amelyek elbóklásztak a turisták által látogatott részre. 2

4 2. Szabályok 2.1. A robot küldetése, hogy elvigye a Tudósokat és a Látogatókat az indulási helyről a sárga területekre (S and V). A robotnak szintén el kell vinni egy veszélyeztetett állatot a fekete négyzetekről a szomszédos esőerdőbe (a zöld veszélyeztetett fajok területére) vagy a szomszédos óceánhoz (a kék veszélyeztetett fajok területére). A küldetés akkor ér véget, amikor a robot a cél területre ér. A kép feliratai: Start Area Kiindulási terület Endangered Animal Area Veszélyeztetett állatok területe Scientist and Visitor Area Tudósok és látogatók területe Finish Area Cél terület 2.2. A robot a Start mező belsejéből indul (a zöld négyzet), elvisz 4 kék LEGO elemet, ami a 4 látogatót szimbolizálja, és 4 piros LEGO elemet, ami a 4 tudóst képviseli. kék elem: látogatók piros elem: tudósok 3

5 2.3. Kétféle veszélyeztetett állat van: jaguárok és teknősök. WRO 2017 Regular Kategória, Elementary Korosztály Szabályzat jaguár teknős 2.4. Mindegyikből 3-3. A három jaguár véletlenszerűen lesz elhelyezve mindegyik fordulóban a 6 fekete négyzetre, amik a három S and V mezőn vannak az óceánok mellett (a 3 kék Veszélyeztetett Fajok Terület). A többi 6 fekete négyzet üres Van 0,1 vagy 2 veszélyeztetett állat mindegyik S and V-re. A robot feladata, hogy elvigye ezeket az állatokat a fekete négyzetekről a szomszédos esőerdőbe vagy óceánba. A robotnak szintén feladata, hogy engedjen egy Látogatót (kék kocka), egy Tudóst (piros kocka), vagy mindkettőt, hogy bejusson az S and V területre attól függően, hogy hány veszélyeztetett állat van ott Ha nincs veszélyeztetett állat egy S and V területen, egy látogató (kék kocka) léphet be a területre, és a robotnak a kék kockát teljesen a terület belsejébe kell helyeznie Ha egy veszélyeztetett állat van egy S and V területen, egy látogató (kék kocka) és egy tudós (piros kocka) is beléphet. A robot hagyhat 1 kék és 1 piros kockát teljesen a terület belsejében Ha két veszélyeztetett állat van egy S and V területen, csak egy tudós léphet be, vagyis a robot egy piros kockát hagyhat teljesen a terület belsejében A kihívásnak 2 percen belül kell teljesülnie. 4

6 2.6. Mielőtt a robotot karanténba teszik, a csapat maximum 4 kék és 4 piros kockát tehet a robotra úgy, hogy a robot mérete még megfeleljen a megengedett szabálynak. A karantén alatti vizsgálat során azt is megnézik, hogy a robot nem tartalmaz a játékban szereplő tárgyakhoz hasonlót a 4 kék és a 4 piros kockán kívül. A karantén idő után semmilyen változtatás nem engedélyezett a robot építésében. Minden csapatnak hoznia kell a saját kék és piros kockáit a versenyre Mindegyik kör előtt a 3 jaguárt és a 3 teknőst véletlenszerűen helyezik el 6 fekete mezőre a 12-ből úgy, hogy a fejük az adott sárga mező felé néznek, mint ahogy az ábra mutatja alul A jaguárok véletlenszerű elhelyezését manuálisan is meg lehet valósítani a következőképp: Számozd be 1-től 6-ig a 6 jaguár helyét (a 6 fekete négyzet, ami szomszédos a zöld esőerdő területekkel). Írd 6 kis papír darabokra 1- től 6-ig a számokat, hajtsd össze, és tedd egy nem átlátszó dobozba! Rázd meg a dobozt, hogy összekeveredjenek a papírok! Húzz ki 3 papírt a dobozból, és tedd a jaguárokat a megfelelő helyre! 2.9. A véletlenszerű elhelyezés 2 lehetséges esethez vezet: Mindhárom S & V terület csak 1-1 jaguárt tartalmaz Az egyik S & V terület 2 jaguárt, a másik S & V terület 1 jaguárt tartalmaz. 5

7 2.10. A 3 teknős véletlenszerű elhelyezése hasonlóképp történik. A veszélyeztetett állatok elhelyezése nem változik egy körön belül. A fekete négyzetek beszámozása a véletlenszerű húzásokhoz például a következőképp lehetnek: A veszélyeztetett állatokat, melyek a fekete négyzeten vannak, a robotnak úgy kell elhelyezni a szomszédos esőerdő és óceán területén, hogy azok teljesen bent legyenek. A teknős kockát akkor helyezzük el megfelelően, ha álló helyzetben marad, épen (*), és teljesen bent van az óceán területén belül. Ez azt jelenti, hogy a teknős kék alja teljes egészében érinti az erre kijelölt helyet. A zöld kockákat, amik a teknőst jelképezik, nem tekintjük a teknős kocka részeként, amikor az óceán területéről az építmény kilóg A jaguárra ugyanezek a szabályok vonatkoznak. (*) A megrongálódott definíciója: egy játék tárgy akkor sérült, ha legalább egy kocka teljesen elmozdult abból a pozícióból, ahová eredetileg építették A jaguárokat a megfelelő esőerdő területre kell helyezni, ami amellett az S and V terület mellett van, ahová a robot indulása előtt lett pozícionálva. Nem jár pont a jaguárokért, ha egy másik esőerdő területén belül van. Ugyanez vonatkozik a teknősökre is. 6

8 2.13. A 4 Látogatót és a 4 Tudóst épen kell elhelyezni teljesen a 6 S and V- n belül a veszélyeztetett állatok számától függően Ha nincs veszélyeztetett állat, akkor 1 Látogató helyezhető el Ha 1 veszélyeztetett állat van, vagy 1 Látogató, vagy 1 Tudós vagy mindkettőből 1-1 tehető oda Ha 2 veszélyeztetett állat van, 1 Tudóst lehet odatenni. 7

9 2.14. A 6 veszélyeztetett állat véletlenszerű elhelyezése olyan helyzeteket teremthet, amelyben többféle módon lehet helyesen elhelyezni a Látogatókat és a Tudósokat. Példa Tudós és Látogató Terület tartalmaz 1-1 jaguárt; Tudós és Látogató Terület tartalmaz 2 teknőst; Tudós és Látogató Terület tartalmaz 1 teknőst; Minden esetben legalább 2 lehetséges mód van arra, hogy elhelyezzük a tudósokat és látogatókat: 1. lehetőség 8

10 2. lehetőség Leginkább 1 Látogató és 1 Tudós helyezhető el mindegyik S and V-re. Ha több mint 1 Látogató vagy több mint 1 Tudós van egy területen, nem jár több pont a több kockáért A feladat akkor van teljesítve, amikor a robot megáll, és a teljes robot egészen bent van a cél területen belül (a vezetékek kilóghatnak a célterületről). 9

11 3. Pontozás 3.1. A pontszámot akkor állapítják meg, amikor a feladat teljesítve van, vagy lejár az idő pont adható maximálisan 3.3. Ha 2 csapatnak ugyanannyi a pontszáma, a rangsornál a rövidebb idő számít Ponttáblázat Feladatok Pontok Összesen Ha egy Tudós (piros kocka) jól van elhelyezve teljesen az S and V területen belül, amely legalább 1 veszélyeztetett állatot tartalmazott a robot indulása előtt Ha egy Látogató (kék kocka) jól van elhelyezve teljesen az S and V területen belül, amely legalább 1 veszélyeztetett állatot tartalmazott a robot indulása előtt Ha egy teknős jól van elhelyezve teljesen a kék területen belül, amely szomszédos volt az S and V területtel a robot indulása előtt Ha egy jaguár jól van elhelyezve teljesen a zöld területen belül, amely szomszédos volt az S and V területtel a robot indulása előtt Ha a robot teljesen a célterületen belül végez. 10 Maximum pont

12 4. Versenyasztal 4.1. A játékasztal belső méretei: 2362mm X 1143 mm A játékasztal külső méretei: 2438 mm X 1219 mm Az asztal felszínének az alapszíne fehér A szegélyek magassága: 70 +/- 20 mm. 11

13 5. Versenypálya 5.1. Minden fekete vonal 20 +/- 1 mm A méretek eltérhetnek +/- 5 mm-t Ha az asztal nagyobb, mint a játékszőnyeg, akkor a játékszőnyeg jobb felső sarkát kell hozzáigazítani az asztal jobb felső sarkához. 12

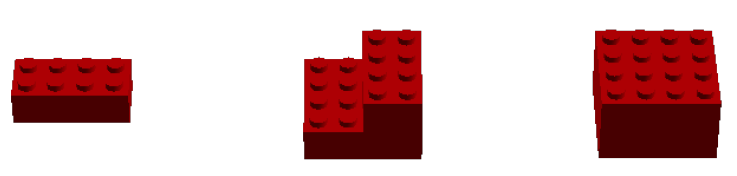

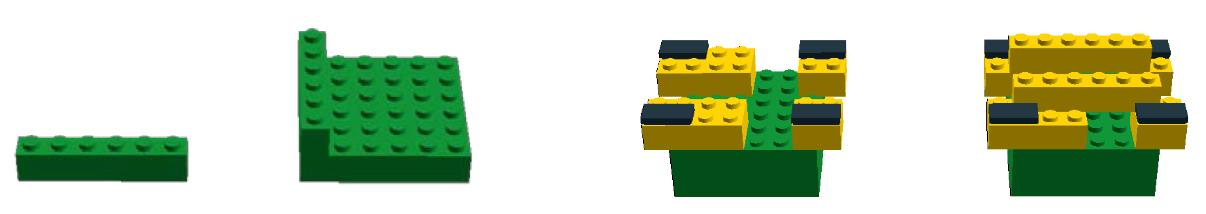

14 6. Pályaelemek kocka van piros kocka 4 piros 2X4 LEGO kockából kék kocka 4 kék 2X4 LEGO kockából 1. lépés 2. lépés 3. lépés jaguár van: Mindegyik jaguár 12 zöld 1X6-os lego kockából, 4 sárga 1X6-os lego kockából, 6 sárga 2X4-es lego kockából, 2 sárga 2X2 es lego kockából, 1 fekete 2X2-es lego kockából és 8 fekete 1X2-es lapos lego elemből áll. 1. lépés 2. lépés 3. lépés 4. lépés 5. lépés 6. lépés 7. lépés 8. lépés 9. lépés 10. lépés 13

15 teknős van. Mindegyik teknős 12 kék 1X6-os lego kockából, 6 zöld 1X6-os lego kockából, 2 zöld 2X4-es lego kockából, és 2 zöld 2X2-es lego kockából áll. 1. lépés 2. lépés 3. lépés 5. lépés 6. lépés 7. lépés 14

16 7. Színspecifikáció Szín neve LEGO szín ID Panton e CMYK RGB C M Y K R G B RGB minta Világos piros C Világos kék C Világos sárga C Világos Zöld C
