1 Szennyvíziszap Stratégia - Feladatok és technikai megoldások 2015 TEKNOFANGHI MONOBELT PRÉS Egy gépegységben az iszapsűrítés és víztelenítés két művelete DEWACO Kft. Cornides Zoltán 2015 szeptember 15. 1

2 AZ IGÉNY NÖVEKSZIK: MENNYISÉG NÖVEKEDÉS: - városiasodás, - szigorúbb uniós elvárások, - 3. tisztítási fokozat elvárása NEHÉZSÉGEK: - RENDEZETT JOGSZABÁLYI HÁTTÉR hiánya az elhelyezést illetően, anomáliák, különböző felfogások a továbbkezelésben - ISZAPOT NEM TEKINTIK ÉRTÉKNEK, (nem jellemző) - Iszapkezelés sok helyen még ma is mostoha gyereknek számít DEWACO 2

3 Főbb iszap víztelenítési eljárások 3

4 Két leggyakoribb víztelenítő berendezés: A dekanter centrifuga és a szaszalagszűrő prés (diagram) Részletes elemzés nélkül: MINDKÉT BERENDEZÉSNÉL VANNAK előnyök és hátrányok KÉNYES PONTOK, (vizművek) dekanter centrifuga: Relatíve magasabb sz.a. Relatíve szennyezettebb csurgalékvíz Relatíve magasabb üzemeltetési ktsg. szalagszűrő prés: Alacsonyabb beruházási és üzemeltetési ktsg. Különböző szalag problémák (megvezetés, szalag korrekció, szalag feszítés stb.,) 4

5 MEG VAN A HELYÜK A PIACON (Verseny) Általában: Kisebb telepek: prés Nagyobb telepek: centrifuga (de sok ellenpélda is van) Hogy melyik az optimális megoldás: az a továbbkezelés módjától is függ (pl. komposztálás esete). 5

6 A DIAGRAM SZERINT KOMOLY SZEGMENS A SZALAGSZŰRŐ PRÉS (hazai gyakorlatban is igaz) Berendezések számát tekintve már több lehet a szalagszűrő prés (kisebb telepek miatt) Arány változás! 6

7 TEHÁT A SZALAGSZŰRŐ PRÉS FONTOS SZEREPLŐ LESZ A JÖVŐBEN TOVÁBBRA IS JÖNNEK AZ ÚJ INNOVATÍV MEGOLDÁSOK amelyek fókuszálnak az alábbi célok felé: Költségtakarékos beruházás Költségtakarékos üzemeltetés Jó hatásfok Üzembiztonság, automata üzemvitel Egyszerű üzem Minimális élőmunka igény Zárt, higiénikus kialakítás minél több megvalósul, annál erősebb lesz a piaci szerepe 7

8 Fenti célok elérésének figyelembevételével fejlesztette ki a Teknofanghi cég: a MONOBELT szalagszűrő prést (=egy új generáció a szalagszűrő prések között) egyedülálló működési elv (üzemeltető barát technológia) DEWACO 8

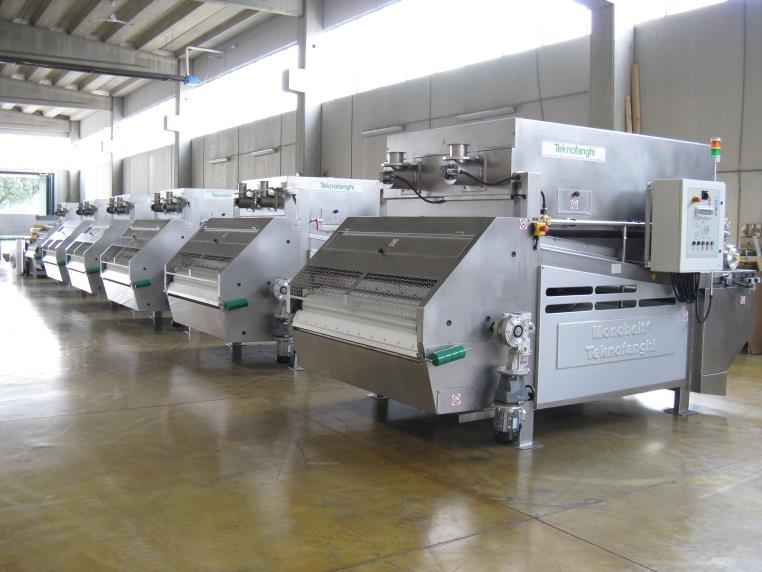

9 MONOBELT ISZAP VIZTELENITÉS 9

10 MONOBELT szalagszűrő prés SPECIÁLIS ELEMEK 6 DB 10

11 1., SPECIÁLIS ELEM: 2 db berendezés, 2 db funkció (sűrítő és víztelenítő) egybeépítve, egy gépegységben, (kompakt és modul rendszert képezve) EREDMÉNY: 1.,Nagyon híg iszapok is kezelhetőek (0,5% sz.a.-tól) 2.,Gravitációs sűrítő elhagyása (beruházási és üzemeltetési költség megtakarítás) 3.,Kompakt és modul rendszer + kisebb helyigény 11

12 12

13 13

14 2., SPECIÁLIS ELEM: SCRUDRAIN A FELSŐ RÉSZ: egy dinamikus (gépi) dobsűrítő, belül Archimédeszi csigával DEWACO 14

15 Önálló berendezésként is forgalomban van, SCRUDRAIN, mint GÉPI ISZAPSŰRÍTŐ (rothasztók előtt, szippantó kocsival történő szállítás esetén, stb.,) DEWACO 15

16 SCRUDRAIN DOBSŰRÍTŐ ÉS A HAGYOMÁNYOS DOBSŰRÍTŐ ÖSSZEHASONLÍTÁS INNOVÁCIÓ: Archimédeszi csiga (az iszapot a csiga levél viszi előre) --- DEWACO EREDMÉNY: lassú előrehaladás(nem szalad át) + keveredés is - jobb vízleadás (free water, interstitial water), magasabb sz.a. - flokkulációs folyamat tökéletesebb + kevesebb polimer (flokkulációs tartály elhagyható, elég a statikus mixer) - motor sebességgel beállítható a kívánt iszapkoncentráció (sűrűbb vagy hígabb is) - retention-time (késleltetési idő, visszatartás): TOP kontrol - kisebb helyigény 16

17 SCRUDRAIN GÉPI DOBSŰRÍTŐ ÉS SŰRÍTŐ SZALAG ÖSSZEHASONLÍTÁS (sűrítőként és prés előtt is) A dobsűrítő nagyon híg iszapot (0,5%) is fogadni tud Az iszap folyamatosan keverve van (nem statikus): a köztes víz is eltávozik, ezért magasabb az iszap sz.a. tartalom A szűrővászon fixen van rögzítve az Archimédeszi csigához (többszörös élettartam) Alacsonyabb polielektrolit fogyasztás Tisztább csurgalékvíz (iszappehely belül marad) Kisebb helyigény 17

18 A PRÉS SZALAGJÁRA MÁR EGY ERŐSEN SŰRÍTETT ISZAP KERÜL egészen híg (0,5% sz.a.) befolyó mellett is DEWACO 18

19 SCRUDRAIN iszap dobsűrítő m3/h DEWACO Belső Dob Belső Dob 19

20 VASIVIZ ZRT Meggyeskovácsi szvt Gépi iszapsűrítő, 2008 Típus: AD04C Sűrített iszap, 8% DS szippanthatóság Zalaszentgróti szvt. telep Gépi iszapsűrítő, 2006 Típus:AD-06-C Sűritett iszap, 8% DS (szűrővászon csere 2015-ben) 20

21 Jászberényi szvt. Gépi iszapsűrítő, 2010 Típus: AD04C Sűrített iszap, 10% DS Nyíregyházi szvt. teszt Gépi iszapsűrítő, 2009 Típus:AD-04-C Sűrített iszap, 11% DS 21

22 3., SPECIÁLIS ELEM: MONOBELT az egy szalag vezérlésű szalagszűrő prés Standard kétszalagos prés DEWACO PRÉSELÉSI ELV: Mechanikai nyomás 2 szalag között, Egyre kisebb hengerek alkalmazása 22

23 MONOBELT NÉV: egy szalagot jelent, de valójában 2 szalag van (mint standard prések) Akkor MIÉRT a Monobelt elnevezés? KÉNYES PONTOK (standard présnél): 1., a szalag illesztés módja (cipzár vagy kapcsok, mert nem végtelenített a szalag) 2., a szalag nyúlás és a kialakult magas nyomás a szalagon (szalag igénybevétel) 23

24 FEJLESZTÉSEK (3. SPECIÁLIS ELEM) ELSŐ SZÁMÚ CÉLJA: fenti érzékeny pontokon történő változtatás, korszerűsítés MONOBELT INNOVÁCIÓ: egy vezetett végtelenített szalag+ egy szalag a nagyátmérőjű dobon fixálva (sokszoros élettartam) Ez egy egyedi szalagvezetési technikát jelent: ÉS EREDMÉNYEZI AZ EGYSZERŰSÉGET A KIALAKÍTÁSBAN ÉS MŰKÖDÉSBEN 24

25 MONOBELT Ék zóna Iszap bemenet DEWACO Sűrített iszap Kimenet Iszaplepény

26 Az egyedi szalagvezetési mód teszi lehetővé! VÉGTELENÍTETT SZALAG (speciális technikával varrott, szemmel alig látható) Élettartam: 3-4 szeres (mint a standard cipzáros) EREDMÉNY: EXTRA 3 év (vagy üzem óra) garancia a szalagra, nem kopóalkatrész (kímélő üzemvitel és végtelenített kialakítás miatt) 26

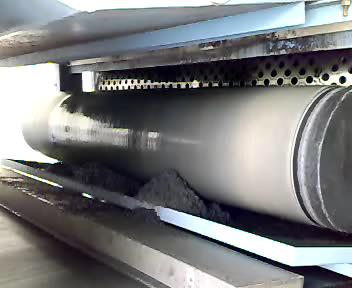

27 Standard szalagszűrő, nincs cipzár vagy kapcsok Monobelt prés Végtelenített szalag 27

28 28

29 4., SPECIÁLIS ELEM: ÖSSZESEN 6 DB GÖRGŐ ÉS EGYETLEN GYÚRÓZÓNA, Ugyancsak az egyedi szalagvezetési technikának köszönhető! DEWACO 29

30 Egyetlen gyúrózóna: EREDMÉNY: Hasonló, mint a standard prések (referenciák) 30

31 5., SPECIÁLIS ELEM: ZÁRT KIVITEL, KO MINŐSÉG: - ZÁRT KIVITEL (oldalt is), -FENÉKTARTÁLY (nincs nyitott teknő a prés alatt, mely egyszerűsíti a beépítést) EREDMÉNY: HIGIÉNIKUS ÜZEMVITEL 31

32 32

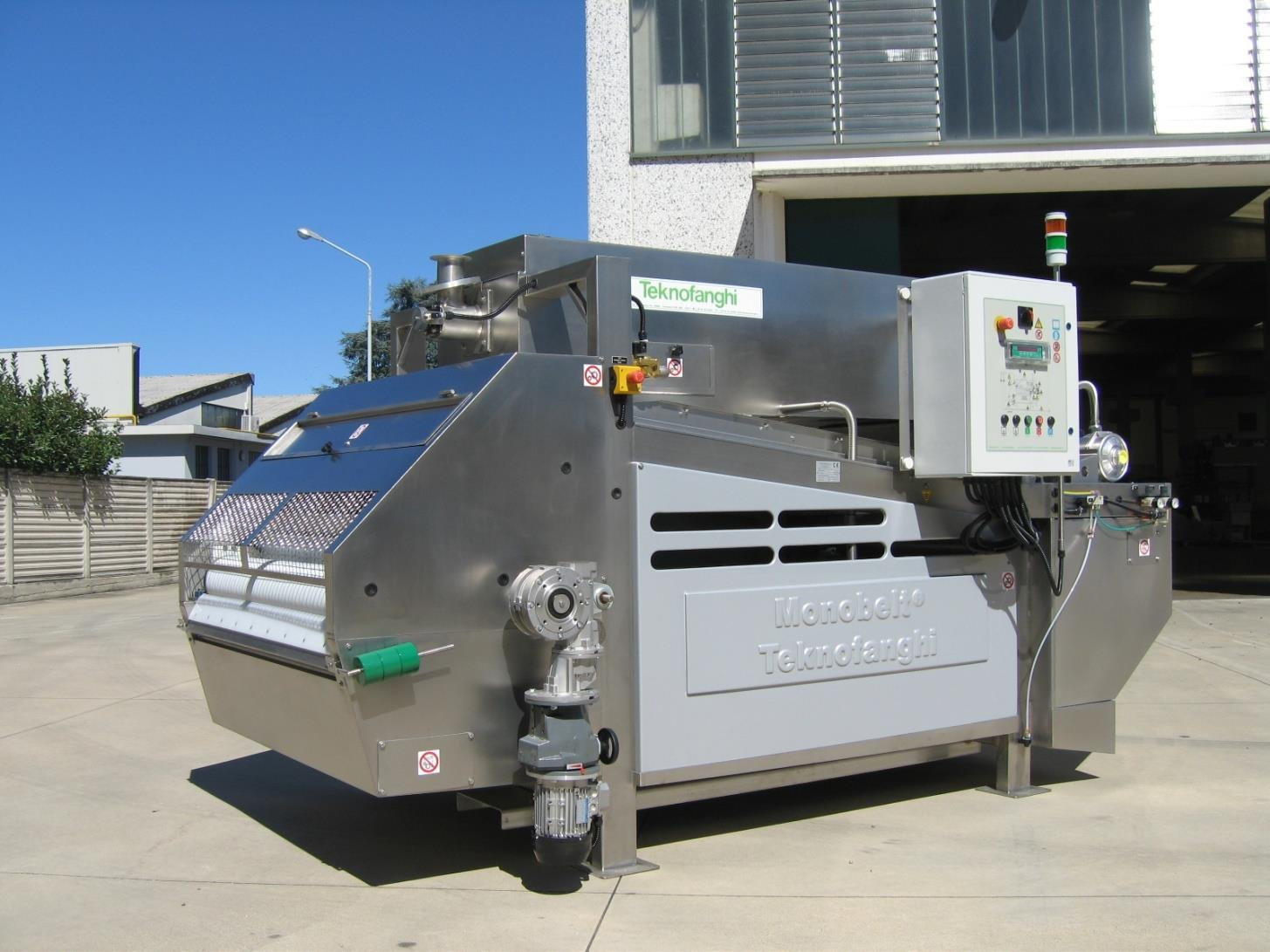

33 6., FULL KOMPAKT KIVITEL, TELJES AUTOMATIKA -mosórendszerrel, szivattyúval felszerelt -KONTROL PANEL,TELJES AUTOMATIKA -akár 24 órában is üzemelhet folyamatos felügyelet nélkül (időszakos ellenőrzés).

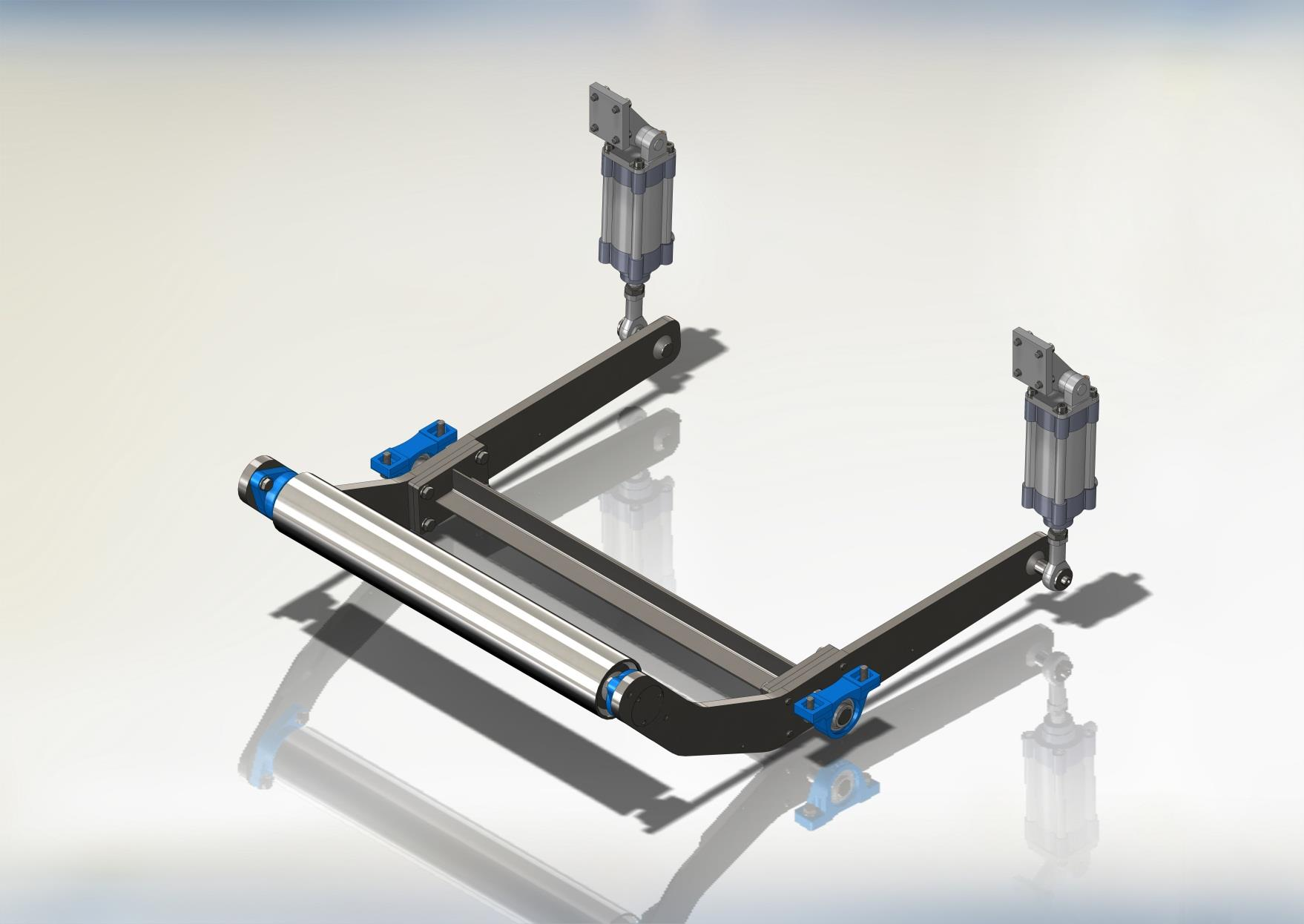

34 Extra pressure system (optional) 34

35 ELŐNYÖK ÖSSZEFOGLALÁSA: DEWACO NAGY ÜZEMBIZTONSÁG EGYSZERŰ ÜZEMVITEL ALACSONY ÜZEMELTETÉSI ÉS KARBANTARTÁSI KÖLTSÉG HIGIÉNIKUS ÜZEMVITEL MINIMÁLIS ÉLŐMUNKA IGÉNY MINŐSÉG / ÁR ARÁNY RENDKÍVÜL KEDVEZŐ ÜZEMELTETŐ BARÁT MEGOLDÁS

36 KIS ÉS KÖZEPES TELEPEKEN KÜLÖNÖS HANGSÚLYT KAP (automata telepek): egyszerű konstrukció egyszerű kezelhetőség egyszerű karbantartás Melyek: Kisebb élőmunka igényt eredményeznek!

37 2007-ben Frost&Sullivan innovációs díj (az európai iszapvíztelenítők piacán) DÖNTŐ SZEMPONT: 1. Innováció mértéke 2. Felhasználói elégedettség

38 SZALAG SZÉLESSÉG: DEWACO 0.60m, 0.80m, 1.20m, 1.50m, 2.00 m Kapacitás: 2-30m3/h

39 Magyarországi referenciák, üzemeltetési tapasztalatok: BERENDEZÉSEK: 2006-tól üzemelnek

40 Pulykafeldolgozó nehezen vízteleníthető, ipari iszap (2008) DEWACO

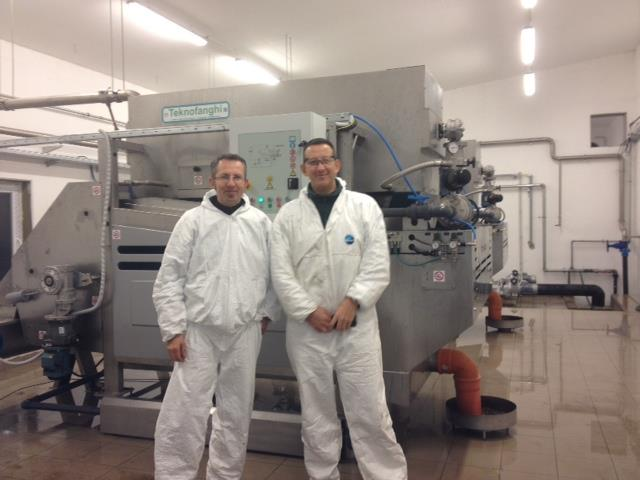

41 41

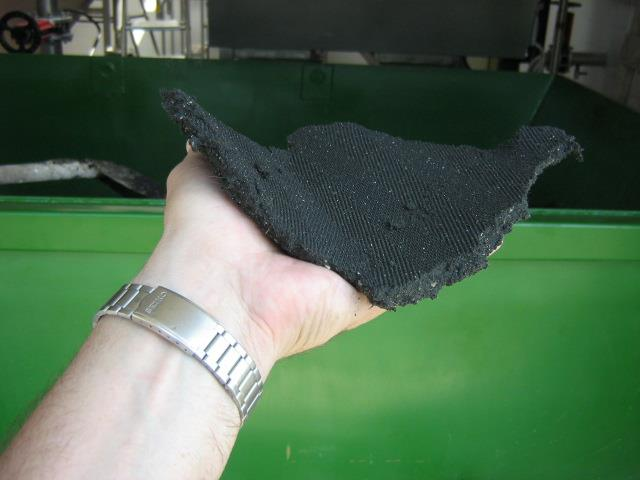

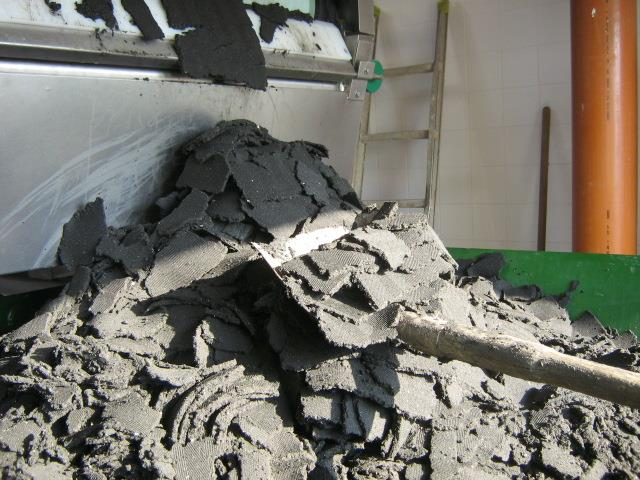

42 KRISTÁLYVÍZ KHT Ököritófülpösi szvt.telep NP-08 típ., 2008 Szárazanyag tart.: 30% Tiszta csurgalékvíz DEWACO

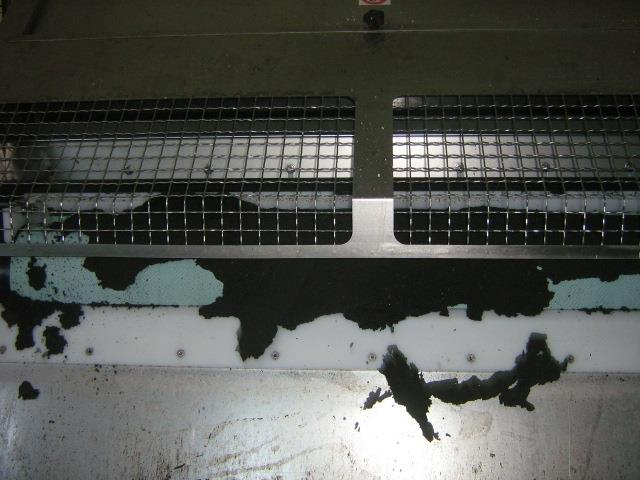

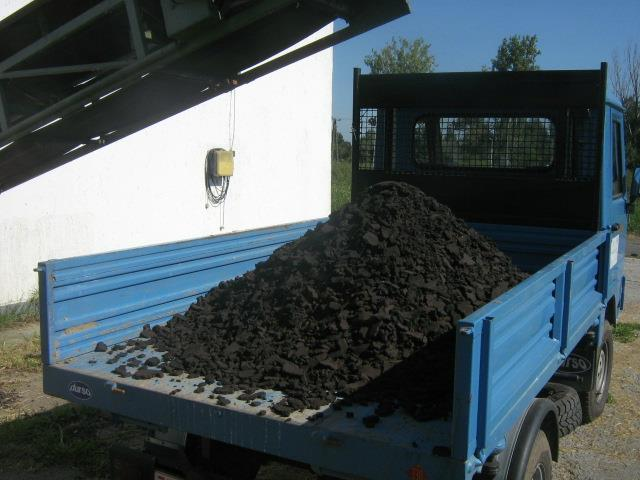

43 Jászberény városi szvt. telep NP-12 típ., 2010 NP-15 tip., 2015 Szárazanyag tart.: 20% Tiszta csurgalékvíz DEWACO

44 Iszap víztelenítési bemutató DRV Zrt. szvt. telep sz.a.: 18-20% DEWACO

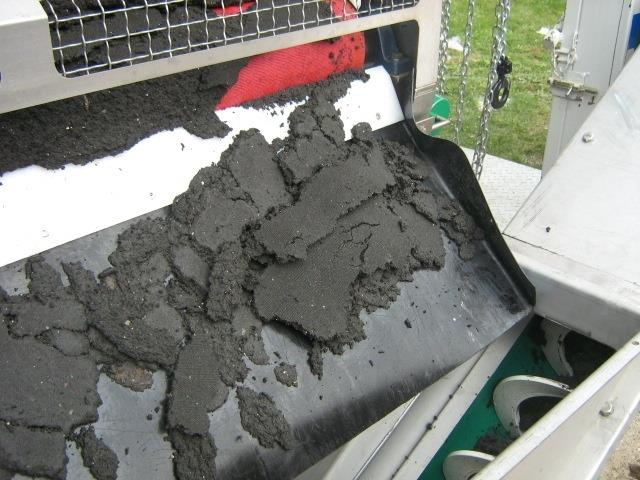

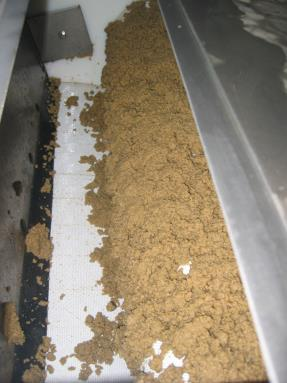

45 Sűrített iszap rávezetése a szalagra sz.a: 8-10% Iszaplepény sz.a.: 18-20% DRV Zrt

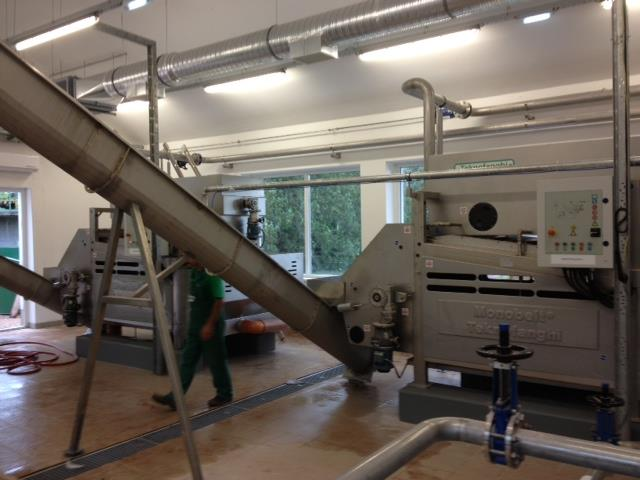

46 46

47 TESZT NYÍREGYHÁZA SZVT. Iszaplepény (Kevert Iszap): 21% DS

48 Hazai referenciák, elért eredmények: BERENDEZÉSEK: 2006-tól Valamennyi referencia berendezés sikeresen és problémamentesen üzemel Helyszíni kiszállásokra, beavatkozásokra minimális esetben volt szükség.

49 MONOBELT prés erősítheti a szalagszűrő prések pozícióját a piacon

50 TeknoMix+ Nagy hatékonyságú iszap/polimer keverés

10-40% polielektrolit mennyiség csökkenés = gazdasági megtakarítás Sűrítési hatásfok növelés 0,5-3% = gazdasági megtakarítás Viztelenítési hatásfok növelés 1-5% = gazdasági megtakarítás Konstrukció

51 10-40% polielektrolit mennyiség csökkenés = gazdasági megtakarítás Sűrítési hatásfok növelés 0,5-3% = gazdasági megtakarítás Viztelenítési hatásfok növelés 1-5% = gazdasági megtakarítás Konstrukció AISI 304L = hosszú élettartam, alkalmas változó ph-ra Hatékonyság különböző típusú iszapra (pl. nagyon sűrű iszap) = flexibilitás Széles sávban fordulat szám szabályozás =lehetőség beállítani az optimális fordulatot Egyszerű és könnyű telepítés =meglévő telepekre utólag telepíthető Potencióméterrel szabályozható fordulat =üzemeltető barát Minimális karbantartás = hosszú élettartam

Potentiometer for Speed adjusting TeknoMix+ grants the possibility to find the optimal energy/turbulence to mix the sludge with polyelectrolyte,

52 Potentiometer for Speed adjusting TeknoMix+ grants the possibility to find the optimal energy/turbulence to mix the sludge with polyelectrolyte, thanks to the variation of the speed-impeller. It can be done manually, via adjusting of the potentiometer, or automatically via interfacing with PLC/SCADA.

variation of the speed-impeller, it is possible to change the size of the flocks, so to increase

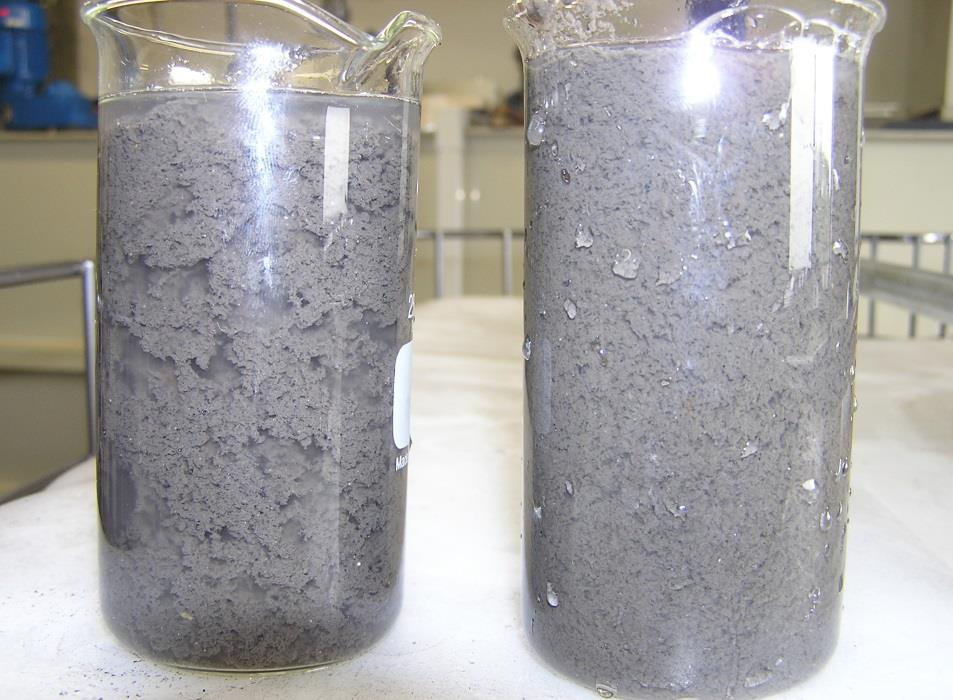

53 Példakeverésre: ugyanaz az iszap és ugyanaz a polimer (polimer dózis is) TeknoMix+ at 50 Hz = 1415 min -1 Static mixer only TeknoMix+ at 50 Hz = 1415 min -1 TeknoMix+ at 25 Hz = 700 min -1 Due the variation of the speed-impeller, it is possible to change the size of the flocks, so to increase the draining efficiency (higher drainage speed) with consequent improvement in thickening and dewatering.

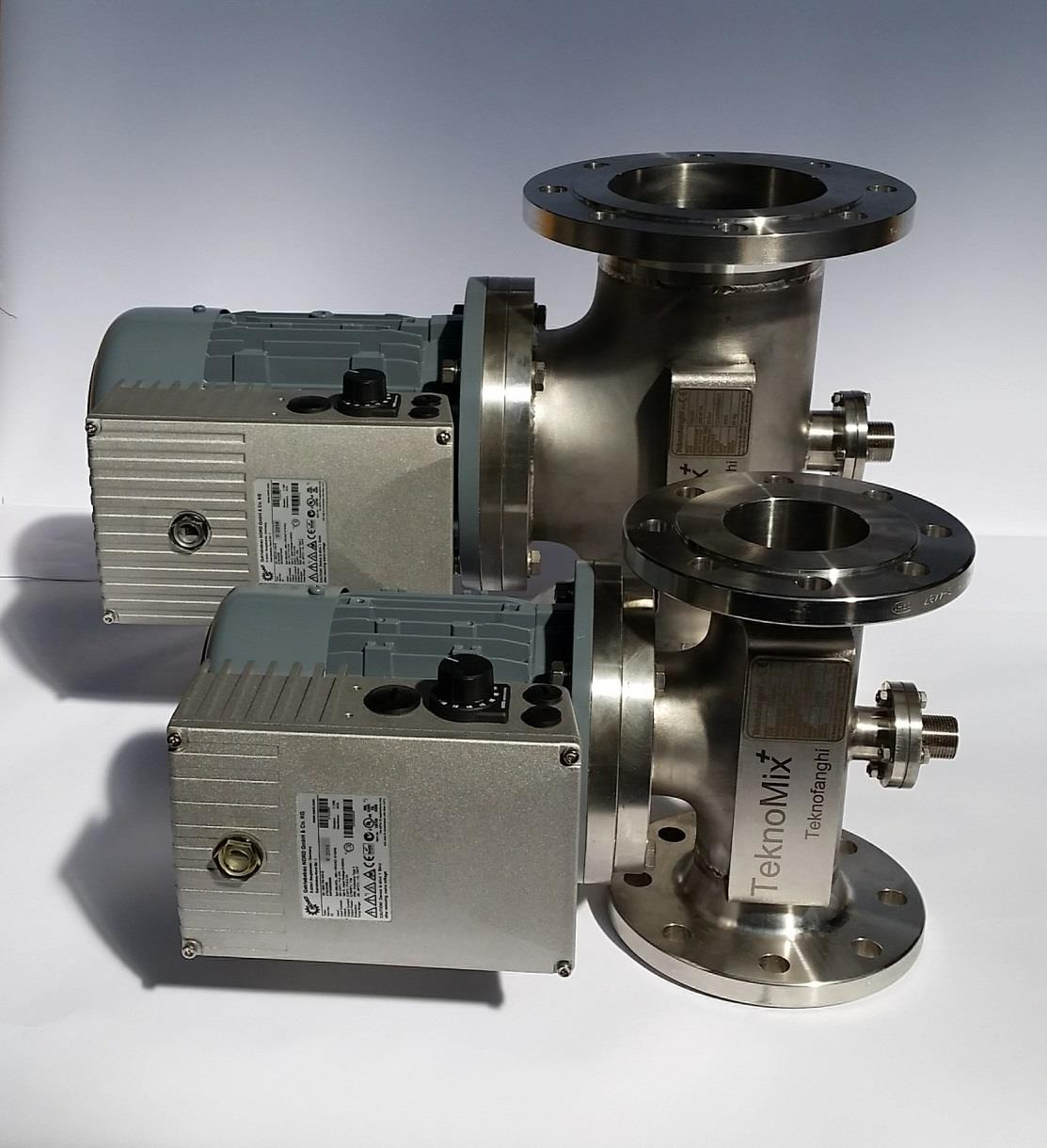

54 TM150 TeknoMix+ is actually available in two models: TM080 for flow up to 60 m³/h TM150 for flow up to 200 m³/h TM080

55 Teknofanghi Srl is a company specialized in R&D, manufacturing and sale of dewatering equipment and systems. The headquarter is located in Milan, strategic position for Italy and worldwide. 55

56 KNOW HOW, KNOW HOW..WE KNOW HOW With 25 years of activity, and thousands of units installed, Teknofanghi is one of the worldwide leader s in dewatering of Municipal and Industrial sludge. 56

57 We are honored to have received an high reputation from our important Customers, some of them are: Our machines are approved by primary Authorities and Companies like: 57

58 Monobelt s evolution, 1 prototype

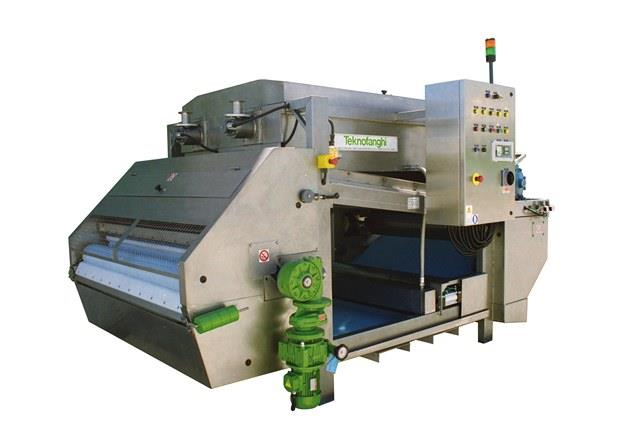

59 Monobelt s evolution,

60 Monobelt s evolution,

61 Monobelt

62 Köszönöm a figyelmet! 62
