2 3 Bevezetés a párátlanítók technológiájába 4 Uszodai párátlanítók - DRY 300 sorozat 5 Uszodai párátlanítók - DRY 500 sorozat 6 Uszodai párátlanítók - DRY 800 és DRY 1200 sorozat 7 Rádiófrekvenciás higrosztát termosztáttal - DRY EASY Vezeték nélküli higrosztát termosztáttal - DRY PRECISION DRY tartozékok 12 Uszodai párátlanítók gépházakba - WRP sorozat 13 Uszodai párátlanítók gépházakba - WRP-K sorozat 14 Uszodai párátlanítók gépházakba - WRC sorozat 15 Uszodai párátlanítók gépházakba - EWP sorozat 16 Talajba szerelt rácsosbefűvók 17 Ipari párátlanítók 18 Kondenzációs párátlanítók 19 Adszorpciós párátlanítók 20 Hőszivattyúk - medencék vizének melegítésére 21 Referenciák 22 Bevizsgálások - certifikációk 23 Kérdőív uszodai párátlanítók tervezéséhez 24 Cégprofil 2

3 A párátlanítás szükségessége A magas energiaárak egyre inkább befolyásolják az épületek használóit a fűtés mértékét és a terek szigetelését illetően, meggátolva ezzel az épületek természetes páraelvezetését. Csak kevesen veszik észre, hogy hány párolgó vízforrás található háztartásaikban, és ez által mennyi nedvesség kerül a levegőbe - pl: az emberi légzéssel, zuhanyzással, fürdéssel, főzéssel, víz forralásával, mosással, növények által, uszoda csarnokokban, új épületek falaiból, stb. Ez a nedvesség nem tud szabadon távozni, így bent reked otthonainkban. Ha a felesleges nedvesség nem szűnik meg, az épületszerkezetek eláznak, megjelenik a penész a falakon, korrózió jelenik meg a fémszerkezeten és folyamatos nedvesség tapasztalható az ablakokon. A felesleges nedvesség nem csupán a penész és kondenzvíz létrejötte miatt bosszantó, hosszútávon káros lehet az egészségre is (pl: allergiás reakciók kiváltója, mint az asztma és ekcéma), és nem utolsó sorban a pénztárcánkat sem kíméli. A régi típusú párátlanítás melynek alapja a folyamatos levegőcserélés, amely egyidejűleg biztosítja a felmelegített levegő folyamatos áramlását a magas üzemeltetési költségek miatt mára kevésbé preferált. Manapság az emberek többsége választja a párátlanítás modern módját, amely a hideg felületek kondenzációján alapul. Ezáltal az energia fogyasztása akár 80%-kal csökkenthető a korábban említett régi módszerrel szemben. Azon elektromos berendezéseket nevezzük párátlanítóknak, amelyeket hőszivattyúzás során a nedvesség megszüntetésére használunk. Használatuk szerint 3 csoportba oszthatók: uszodai párátlanítók, otthoni lakás párátlanítók és ipari párátlanítók. Használatuk értelme és célja a páralecsapódás és a penész csökkentése, valamint az egészséges lakókörnyezet biztosítása. A MICROWELL KFT. több éves szakmai tapasztalattal, európai székhelyű gyárával a párátlanítók egyik vezető gyártója és forgalmazója. Különböző páramentesítési megoldásokat kínál otthonok, uszodák és ipari csarnokok számára. A termékeink teljes skálája megtalálható ebben a katalógusban. 3

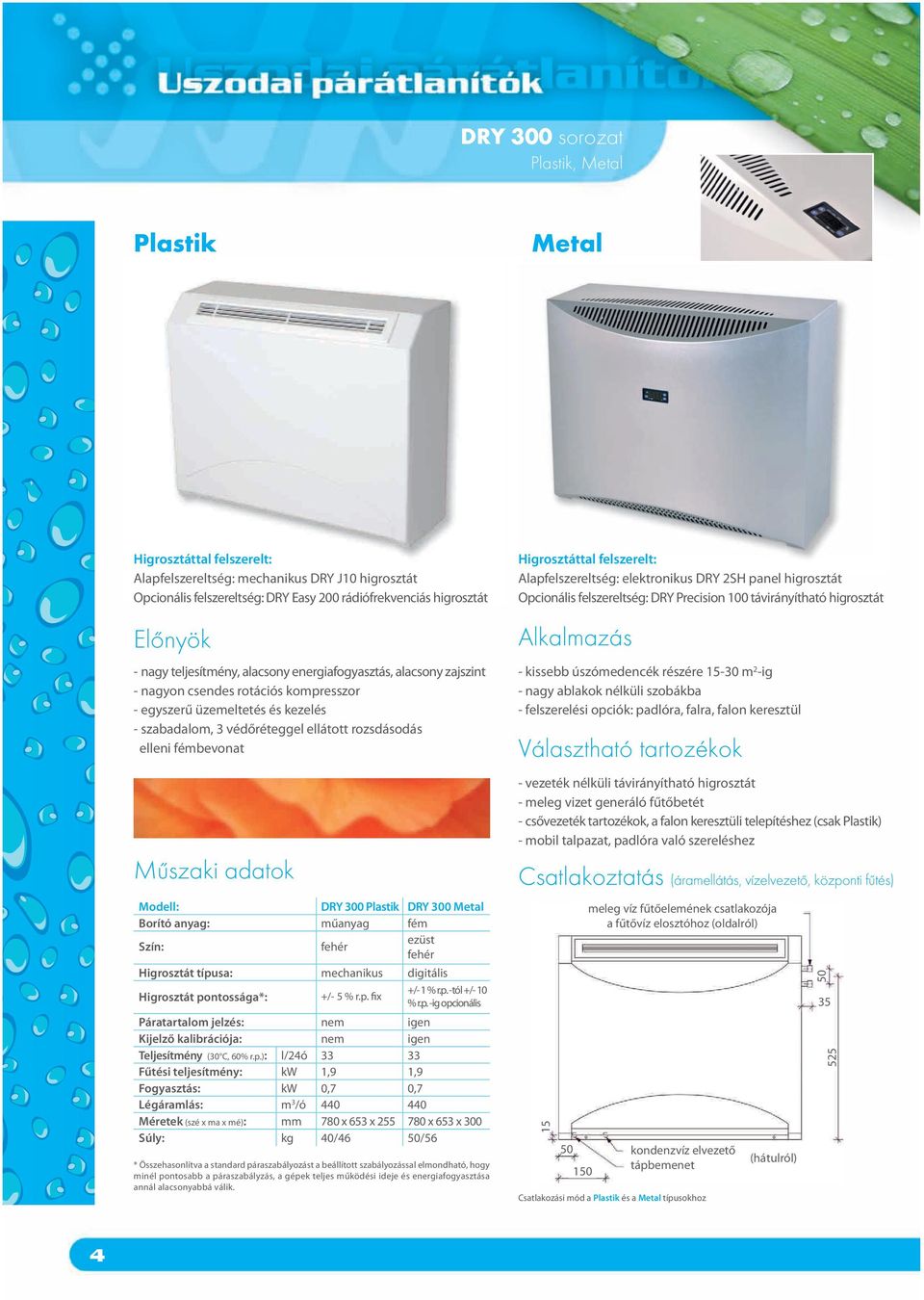

4 DRY 300 sorozat Plastik, Metal Plastik Metal Higrosztáttal felszerelt: Alapfelszereltség: mechanikus DRY J10 higrosztát Opcionális felszereltség: DRY Easy 200 rádiófrekvenciás higrosztát Előnyök - nagy teljesítmény, alacsony energiafogyasztás, alacsony zajszint - nagyon csendes rotációs kompresszor - egyszerű üzemeltetés és kezelés - szabadalom, 3 védőréteggel ellátott rozsdásodás elleni fémbevonat Modell: DRY 300 Plastik DRY 300 Metal Borító anyag: műanyag fém Szín: fehér ezüst fehér Higrosztát típusa: mechanikus digitális Higrosztát pontossága*: +/- 5 % r.p. fix +/- 1 % r.p. -tól +/- 10 % r.p. -ig opcionális Páratartalom jelzés: nem igen Kijelző kalibrációja: nem igen Teljesítmény (30 C, 60% r.p.): l/24ó Fűtési teljesítmény: kw 1,9 1,9 Fogyasztás: kw 0,7 0,7 Légáramlás: m 3 /ó Méretek (szé x ma x mé): mm 780 x 653 x x 653 x 300 Súly: kg 40/46 50/56 * Összehasonlítva a standard páraszabályozást a beállított szabályozással elmondható, hogy minél pontosabb a páraszabályzás, a gépek teljes működési ideje és energiafogyasztása annál alacsonyabbá válik. Higrosztáttal felszerelt: Alapfelszereltség: elektronikus DRY 2SH panel higrosztát Opcionális felszereltség: DRY Precision 100 távirányítható higrosztát - kissebb úszómedencék részére m 2 -ig - nagy ablakok nélküli szobákba - felszerelési opciók: padlóra, falra, falon keresztül Választható tartozékok - vezeték nélküli távirányítható higrosztát - meleg vizet generáló fűtőbetét - csővezeték tartozékok, a falon keresztüli telepítéshez (csak Plastik) - mobil talpazat, padlóra való szereléshez Csatlakoztatás (áramellátás, vízelvezető, központi fűtés) meleg víz fűtőelemének csatlakozója a fűtővíz elosztóhoz (oldalról) kondenzvíz elvezető tápbemenet Csatlakozási mód a Plastik és a Metal típusokhoz (hátulról)

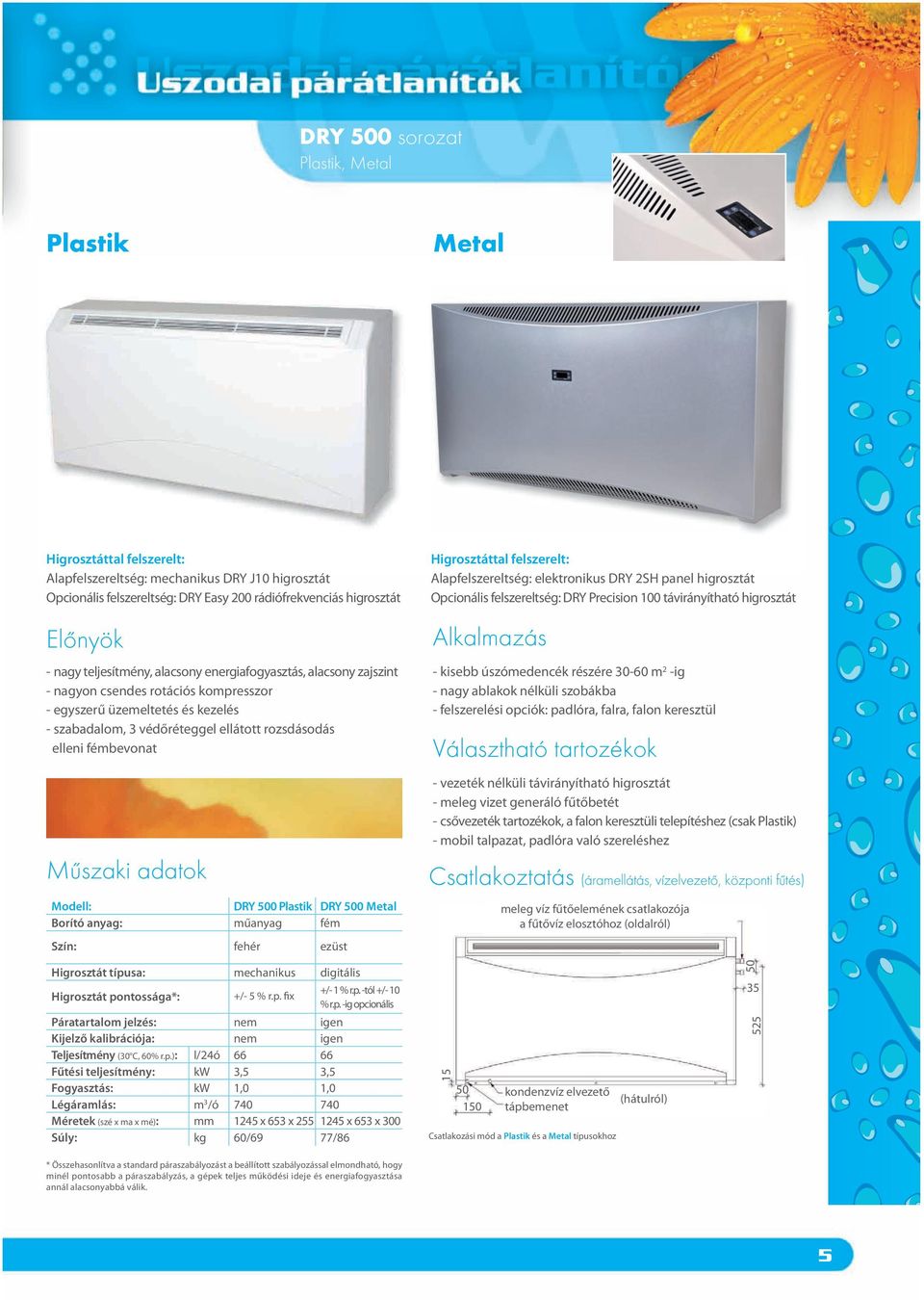

5 DRY 500 sorozat Plastik, Metal Plastik Metal Higrosztáttal felszerelt: Alapfelszereltség: mechanikus DRY J10 higrosztát Opcionális felszereltség: DRY Easy 200 rádiófrekvenciás higrosztát Előnyök - nagy teljesítmény, alacsony energiafogyasztás, alacsony zajszint - nagyon csendes rotációs kompresszor - egyszerű üzemeltetés és kezelés - szabadalom, 3 védőréteggel ellátott rozsdásodás elleni fémbevonat Modell: DRY 500 Plastik DRY 500 Metal Borító anyag: műanyag fém Szín: fehér ezüst Higrosztáttal felszerelt: Alapfelszereltség: elektronikus DRY 2SH panel higrosztát Opcionális felszereltség: DRY Precision 100 távirányítható higrosztát - kisebb úszómedencék részére m 2 -ig - nagy ablakok nélküli szobákba - felszerelési opciók: padlóra, falra, falon keresztül Választható tartozékok - vezeték nélküli távirányítható higrosztát - meleg vizet generáló fűtőbetét - csővezeték tartozékok, a falon keresztüli telepítéshez (csak Plastik) - mobil talpazat, padlóra való szereléshez Csatlakoztatás (áramellátás, vízelvezető, központi fűtés) meleg víz fűtőelemének csatlakozója a fűtővíz elosztóhoz (oldalról) Higrosztát típusa: mechanikus digitális Higrosztát pontossága*: +/- 5 % r.p. fix +/- 1 % r.p. -tól +/- 10 % r.p. -ig opcionális Páratartalom jelzés: nem igen Kijelző kalibrációja: nem igen Teljesítmény (30 C, 60% r.p.): l/24ó Fűtési teljesítmény: kw 3,5 3,5 Fogyasztás: kw 1,0 1,0 Légáramlás: m 3 /ó Méretek (szé x ma x mé): mm 1245 x 653 x x 653 x 300 Súly: kg 60/69 77/ kondenzvíz elvezető tápbemenet Csatlakozási mód a Plastik és a Metal típusokhoz (hátulról) * Összehasonlítva a standard páraszabályozást a beállított szabályozással elmondható, hogy minél pontosabb a páraszabályzás, a gépek teljes működési ideje és energiafogyasztása annál alacsonyabbá válik. 5

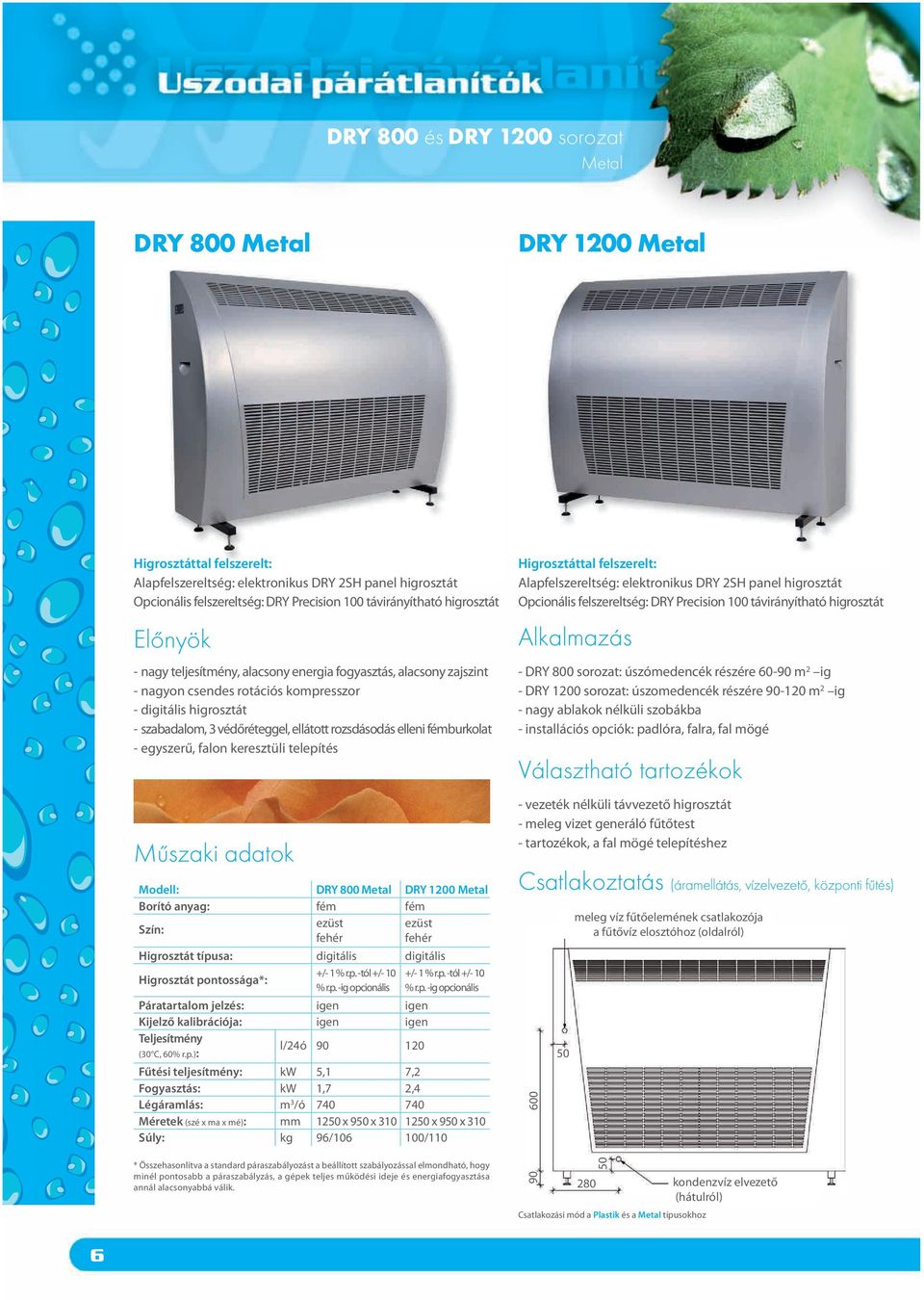

6 DRY 800 és DRY 1200 sorozat Metal DRY 800 Metal DRY 1200 Metal Higrosztáttal felszerelt: Alapfelszereltség: elektronikus DRY 2SH panel higrosztát Opcionális felszereltség: DRY Precision 100 távirányítható higrosztát Előnyök - nagy teljesítmény, alacsony energia fogyasztás, alacsony zajszint - nagyon csendes rotációs kompresszor - digitális higrosztát - szabadalom, 3 védőréteggel, ellátott rozsdásodás elleni fémburkolat - egyszerű, falon keresztüli telepítés Modell: DRY 800 Metal DRY 1200 Metal Borító anyag: fém fém Szín: ezüst ezüst fehér fehér Higrosztát típusa: digitális digitális Higrosztát pontossága*: +/- 1 % r.p. -tól +/- 10 % r.p. -ig opcionális +/- 1 % r.p. -tól +/- 10 % r.p. -ig opcionális Páratartalom jelzés: igen igen Kijelző kalibrációja: igen igen Teljesítmény (30 C, 60% r.p.): l/24ó Fűtési teljesítmény: kw 5,1 7,2 Fogyasztás: kw 1,7 2,4 Légáramlás: m 3 /ó Méretek (szé x ma x mé): mm 1250 x 950 x x 950 x 310 Súly: kg 96/ /110 * Összehasonlítva a standard páraszabályozást a beállított szabályozással elmondható, hogy minél pontosabb a páraszabályzás, a gépek teljes működési ideje és energiafogyasztása annál alacsonyabbá válik. Higrosztáttal felszerelt: Alapfelszereltség: elektronikus DRY 2SH panel higrosztát Opcionális felszereltség: DRY Precision 100 távirányítható higrosztát - DRY 800 sorozat: úszómedencék részére m 2 ig - DRY 1200 sorozat: úszomedencék részére m 2 ig - nagy ablakok nélküli szobákba - installációs opciók: padlóra, falra, fal mögé Választható tartozékok - vezeték nélküli távvezető higrosztát - meleg vizet generáló fűtőtest - tartozékok, a fal mögé telepítéshez Csatlakoztatás (áramellátás, vízelvezető, központi fűtés) meleg víz fűtőelemének csatlakozója a fűtővíz elosztóhoz (oldalról) Csatlakozási mód a Plastik és a Metal típusokhoz kondenzvíz elvezető (hátulról) 6

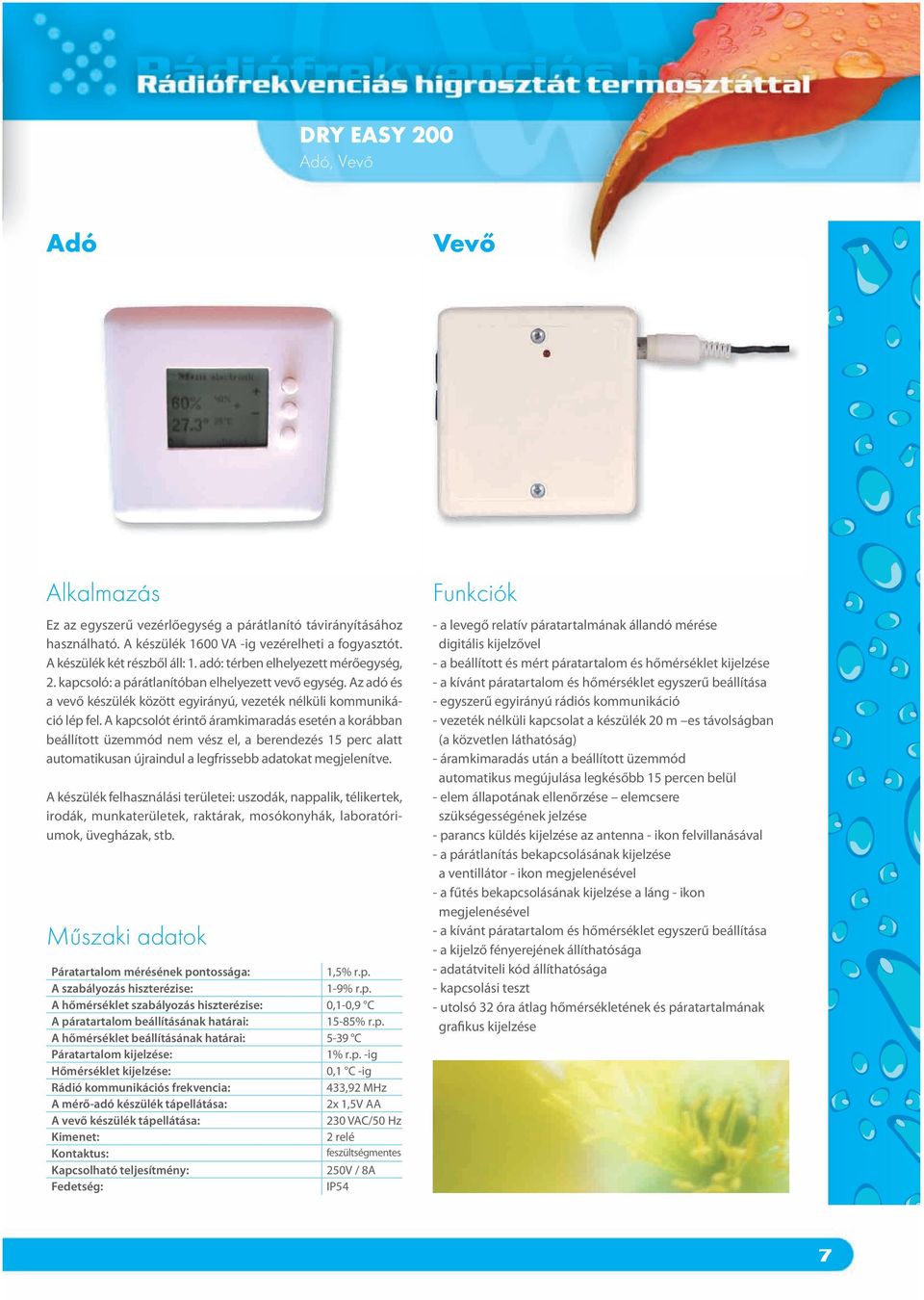

7 DRY EASY 200 Adó, Vevő Adó Vevő Ez az egyszerű vezérlőegység a párátlanító távirányításához használható. A készülék 1600 VA -ig vezérelheti a fogyasztót. A készülék két részből áll: 1. adó: térben elhelyezett mérőegység, 2. kapcsoló: a párátlanítóban elhelyezett vevő egység. Az adó és a vevő készülék között egyirányú, vezeték nélküli kommunikáció lép fel. A kapcsolót érintő áramkimaradás esetén a korábban beállított üzemmód nem vész el, a berendezés 15 perc alatt automatikusan újraindul a legfrissebb adatokat megjelenítve. A készülék felhasználási területei: uszodák, nappalik, télikertek, irodák, munkaterületek, raktárak, mosókonyhák, laboratóriumok, üvegházak, stb. Páratartalom mérésének pontossága: 1,5% r.p. A szabályozás hiszterézise: 1-9% r.p. A hőmérséklet szabályozás hiszterézise: 0,1-0,9 C A páratartalom beállításának határai: 15-85% r.p. A hőmérséklet beállításának határai: 5-39 C Páratartalom kijelzése: 1% r.p. -ig Hőmérséklet kijelzése: 0,1 C -ig Rádió kommunikációs frekvencia: 433,92 MHz A mérő-adó készülék tápellátása: 2x 1,5V AA A vevő készülék tápellátása: 230 VAC/50 Hz Kimenet: 2 relé Kontaktus: feszültségmentes Kapcsolható teljesítmény: 250V / 8A Fedetség: IP54 Funkciók - a levegő relatív páratartalmának állandó mérése digitális kijelzővel - a beállított és mért páratartalom és hőmérséklet kijelzése - a kívánt páratartalom és hőmérséklet egyszerű beállítása - egyszerű egyirányú rádiós kommunikáció - vezeték nélküli kapcsolat a készülék 20 m es távolságban (a közvetlen láthatóság) - áramkimaradás után a beállított üzemmód automatikus megújulása legkésőbb 15 percen belül - elem állapotának ellenőrzése elemcsere szükségességének jelzése - parancs küldés kijelzése az antenna - ikon felvillanásával - a párátlanítás bekapcsolásának kijelzése a ventillátor - ikon megjelenésével - a fűtés bekapcsolásának kijelzése a láng - ikon megjelenésével - a kívánt páratartalom és hőmérséklet egyszerű beállítása - a kijelző fényerejének állíthatósága - adatátviteli kód állíthatósága - kapcsolási teszt - utolsó 32 óra átlag hőmérsékletének és páratartalmának grafikus kijelzése 7

8 DRY PRECISION 100 Adó, Vevő Adó Vevő Ez a sokattudó eszköz a vezeték nélküli párátlanító és fűtőberendezések vezérléséhez használható. A készülék két részből áll: 1. adó: térben elhelyezet mérőegység, 2. kapcsoló: párátlanítóban elhelyezett fogadó egység. A két eszköz között kétirányú, vezeték nélküli rádiókommunikáció áll fenn. A kapcsolót érintő áramkimaradás esetén a korábban beállított üzemmód nem vész el, a berendezés automatikusan újraindul, a legfrissebb adatokat megjelenítve. A készülék felhasználási területei: uszodák, nappalik, télikertek, irodák, munkaterületek, raktárak, mosókonyhák, laboratóriumok, üvegházak, stb. Páratartalom mérésének pontossága: +/- 1,5 % r.p. Hőmérsékletmérés pontossága: 1 C A páratartalom beállításának határai: 1-10 % r.p. A hőmérséklet beállításának határai: 1-10 C Rádiókommunikációs frekvencia (problémamentes üzemelés WiFi-vel és Bluetooth-al): 2,4 GHz A mérő-adó készülék tápellátása: 2x 1,5 V AA A vevő készülék tápellátása: 230 VAC/50 Hz Kimenet: 3 relé Kontaktus: feszültségmentes Kapcsolási teljesítmény: 230 V / 2 A Fedetség: IP54 Funkciók - pontos mérés biztosítása a digitális páratartalom és hőmérséklet kijelző segítségével - a kívánt páratartalom és hőmérséklet beállításának lehetősége - a megjelenített páratartalom és hőmérséklet korrekciójának lehetősége (kalibrálás) - a párátlanítás és a fűtés hiszterézisének beállítási lehetősége (a kapcsolási és bővítési pont távolsága a kívánt páratartalomhoz és hőmérséklethez) - a beállított üzemmód automatikus megújulása áramkimaradás után - kétirányú vezeték nélküli rádiókommunikáció biztosítása - 11 független csatorna, egy szabad csatorna automatikus kiválasztása - vezeték nélküli kapcsolat 30 m távolságig (a közvetlen láthatóság) - lehetőség a kapcsolat kiterjesztésére, továbbító vevők elhelyezésével 30 méterenként - két pár önálló munkavégzésének képessége egy rádiósávon belül - négy vevő vezérlésének lehetősége egy adó segítségével - pára, hőmérséklet értékeinek adatrögzítése - a rögzített adatok USB kulcsra másolási lehetősége - dátum és idő beállítása - kijelző világítás és displayvédő üzemmód beállítási lehetőségek - választható nyelv a beállításokhoz (HU, SK, EN, DE, PL, RU) 8

9 DRY PN300/500/800/1200 Légcsatorna rendszerek A légcsatorna rendszerek a párátlanító falon keresztüli telepítésnél játszanak fontos szerepet. Az uszodatérben csupán két rácsos elem látható, melyek a fal másik oldalán kapcsolódnak a párátlanító fedeléhez. A párátlanító falon keresztüli telepítése esetén a légcsatorna rendszert először a párátlanító burkolatához rögzítjük. A rendszer kiépítéséhez elegendő mennyiségű és hosszúságú csővezeték áll rendelkezésre, amely akár 400 mm-es falvastagságig lehetővé teszi a szerelést. Az egyenes darabok karimái csúsztathatók, ezáltal méretre vághatók a telepítés helyszínén. Ezt követően a karimákat össze kell csavarozni. A szett a karimák sarkainak rögzítéséhez tömítő szalagot és csavarokat is tartalmaz, valamint tartalmazza a C-kapcsokat a karimák középső összehúzásához. DRY PN 300/500 Oldalsó keresztmetszet A medence felöli nézet DRY DRY DRY DRY 500 Méretezve a beépítési nyílások méretei DRY PN 800/1200 Oldalsó keresztmetszet A medence felöli nézet Méretezve a beépítési nyílások méretei 9

10 DRY TV 300/500/800, DRY SV 100, DRY MS 300/500 Meleg vizet előállító elem - fűtőbetét, Szolenoid szelep, Mobil rögzítő állvány DRY TV 300/500/800 - Meleg vizet előállító elem - fűtőbetét Vízfűtőbetét típusa DRY TV 300 DRY TV 500/800 Leadott hőteljesítmény 90/70 C esés mellett 2000 W 4000 W Arra is a van lehetőség, hogy alap funkciókkal rendelkező párátlanítókat meleg vizet előállító elemmel szereljük fel, hozzákapcsolva a gépet a fűtési rendszerünkhöz. Ez leginkább a medence terekben jelent előnyt, ahol nincs elég hely vagy megfelelő mód a klasszikus fűtési berendezések kialakítására. Az ily módon létrehozott fűtés teljesítménye függ a párátlanító nagyságától. Ezt a megoldást többnyire fűtés kiegészítésként alkalmazzák, mivel a hő veszteség a medenceterekben általában nagyobb, mint a lakás egyéb tereiben. DRY SV Szolenoid szelep A szolenoid szelep be kikapcsolásával a fűtést szabályozza. A szolenoid vezérlését a beépített higrosztát és a DRY PRECI- SION együttes működése biztosítja. Csatlakozási menet: 1/2" Tekercs táplálási feszültsége: 230 V Hosszúság: 67 mm DRY MS 300/500 - Mobil rögzítő állvány A mobil rögzítő állvány lehetővé teszi az egyébként falra szerelhető DRY 300 és DRY 500 kompakt gépek talajon történő szerelését. Ezt a megoldást legtöbbször az atipikus terekben használják, ahol nincs megfelelő szélességű, teherbírású falfelület a gép rögzítésére. Az állvány rögzíthető állású kerekekkel van felszerelve. Teherbírás: kg kg 10

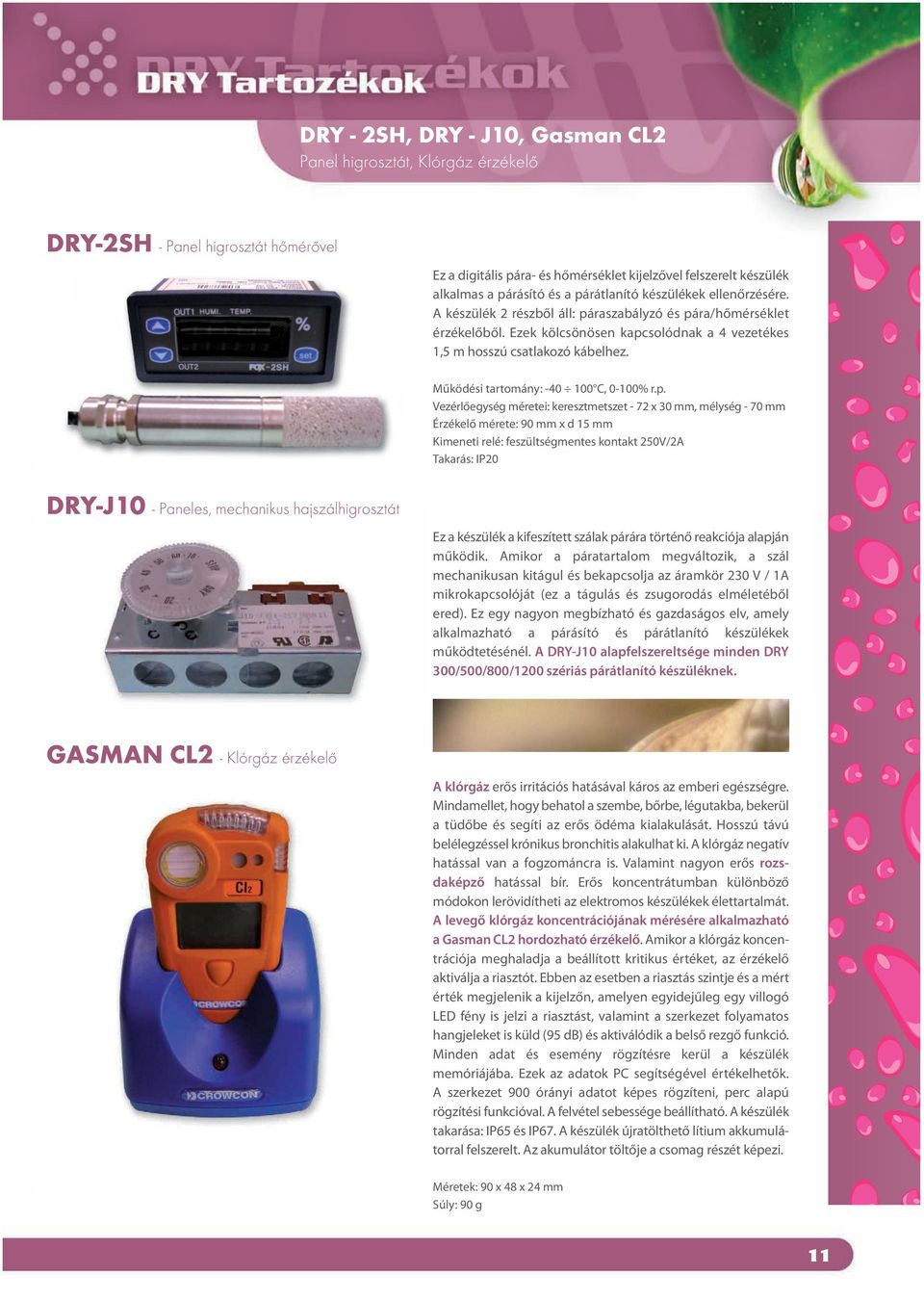

11 DRY - 2SH, DRY - J10, Gasman CL2 Panel higrosztát, Klórgáz érzékelő DRY-2SH - Panel higrosztát hőmérővel Ez a digitális pára- és hőmérséklet kijelzővel felszerelt készülék alkalmas a párásító és a párátlanító készülékek ellenőrzésére. A készülék 2 részből áll: páraszabályzó és pára/hőmérséklet érzékelőből. Ezek kölcsönösen kapcsolódnak a 4 vezetékes 1,5 m hosszú csatlakozó kábelhez. Működési tartomány: C, 0-100% r.p. Vezérlőegység méretei: keresztmetszet - 72 x 30 mm, mélység - 70 mm Érzékelő mérete: 90 mm x d 15 mm Kimeneti relé: feszültségmentes kontakt 250V/2A Takarás: IP20 DRY-J10 - Paneles, mechanikus hajszálhigrosztát Ez a készülék a kifeszített szálak párára történő reakciója alapján működik. Amikor a páratartalom megváltozik, a szál mechanikusan kitágul és bekapcsolja az áramkör 230 V / 1A mikrokapcsolóját (ez a tágulás és zsugorodás elméletéből ered). Ez egy nagyon megbízható és gazdaságos elv, amely alkalmazható a párásító és párátlanító készülékek működtetésénél. A DRY-J10 alapfelszereltsége minden DRY 300/500/800/1200 szériás párátlanító készüléknek. GASMAN CL2 - Klórgáz érzékelő A klórgáz erős irritációs hatásával káros az emberi egészségre. Mindamellet, hogy behatol a szembe, bőrbe, légutakba, bekerül a tüdőbe és segíti az erős ödéma kialakulását. Hosszú távú belélegzéssel krónikus bronchitis alakulhat ki. A klórgáz negatív hatással van a fogzománcra is. Valamint nagyon erős rozsdaképző hatással bír. Erős koncentrátumban különböző módokon lerövidítheti az elektromos készülékek élettartalmát. A levegő klórgáz koncentrációjának mérésére alkalmazható a Gasman CL2 hordozható érzékelő. Amikor a klórgáz koncentrációja meghaladja a beállított kritikus értéket, az érzékelő aktiválja a riasztót. Ebben az esetben a riasztás szintje és a mért érték megjelenik a kijelzőn, amelyen egyidejűleg egy villogó LED fény is jelzi a riasztást, valamint a szerkezet folyamatos hangjeleket is küld (95 db) és aktiválódik a belső rezgő funkció. Minden adat és esemény rögzítésre kerül a készülék memóriájába. Ezek az adatok PC segítségével értékelhetők. A szerkezet 900 órányi adatot képes rögzíteni, perc alapú rögzítési funkcióval. A felvétel sebessége beállítható. A készülék takarása: IP65 és IP67. A készülék újratölthető lítium akkumulátorral felszerelt. Az akumulátor töltője a csomag részét képezi. Méretek: 90 x 48 x 24 mm Súly: 90 g 11

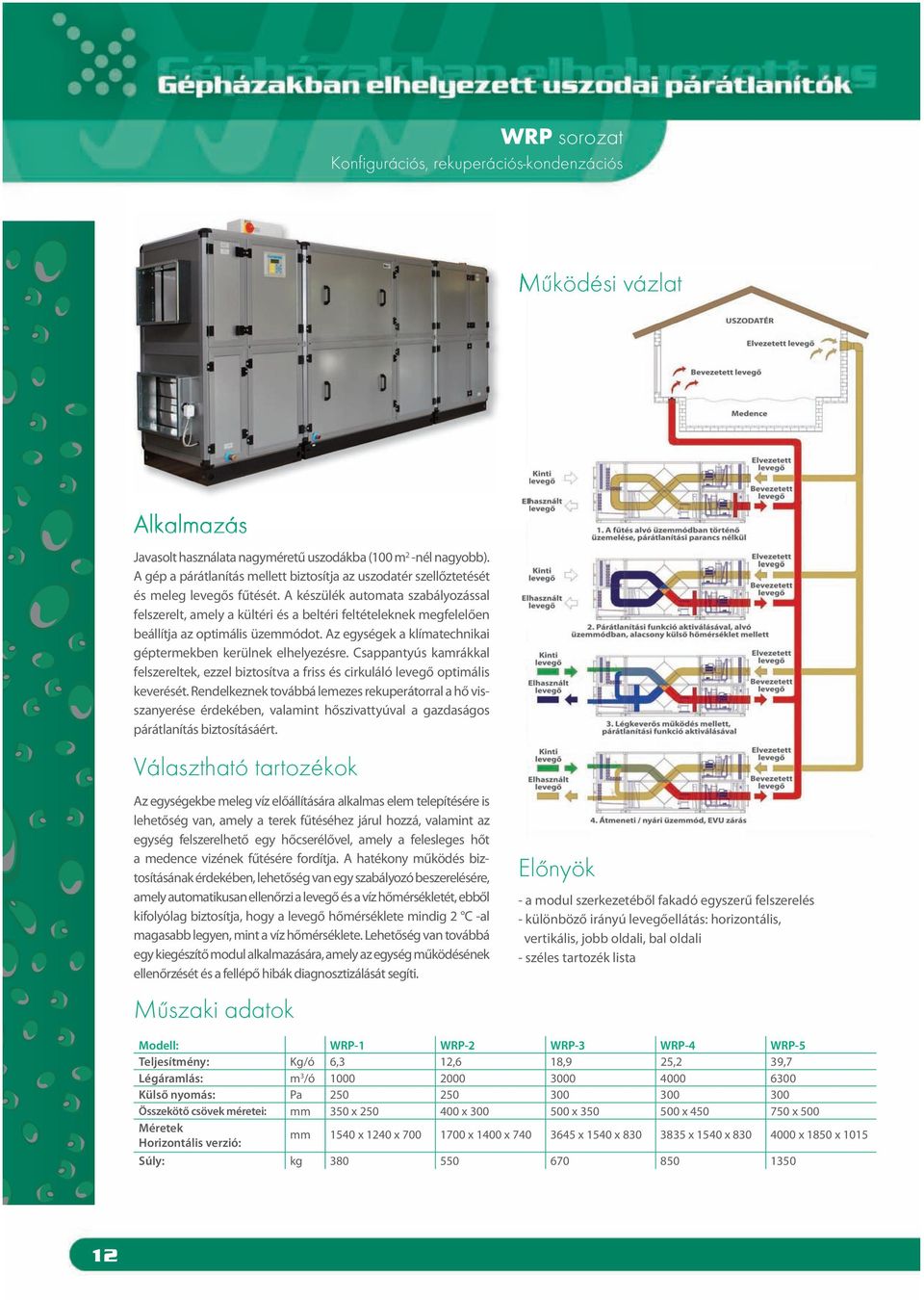

12 WRP sorozat Konfigurációs, rekuperációs-kondenzációs Működési vázlat Javasolt használata nagyméretű uszodákba (100 m 2 -nél nagyobb). A gép a párátlanítás mellett biztosítja az uszodatér szellőztetését és meleg levegős fűtését. A készülék automata szabályozással felszerelt, amely a kültéri és a beltéri feltételeknek megfelelően beállítja az optimális üzemmódot. Az egységek a klímatechnikai géptermekben kerülnek elhelyezésre. Csappantyús kamrákkal felszereltek, ezzel biztosítva a friss és cirkuláló levegő optimális keverését. Rendelkeznek továbbá lemezes rekuperátorral a hő visszanyerése érdekében, valamint hőszivattyúval a gazdaságos párátlanítás biztosításáért. Választható tartozékok Az egységekbe meleg víz előállítására alkalmas elem telepítésére is lehetőség van, amely a terek fűtéséhez járul hozzá, valamint az egység felszerelhető egy hőcserélővel, amely a felesleges hőt a medence vizének fűtésére fordítja. A hatékony működés biztosításának érdekében, lehetőség van egy szabályozó beszerelésére, amely automatikusan ellenőrzi a levegő és a víz hőmérsékletét, ebből kifolyólag biztosítja, hogy a levegő hőmérséklete mindig 2 C -al magasabb legyen, mint a víz hőmérséklete. Lehetőség van továbbá egy kiegészítő modul alkalmazására, amely az egység működésének ellenőrzését és a fellépő hibák diagnosztizálását segíti. Előnyök - a modul szerkezetéből fakadó egyszerű felszerelés - különböző irányú levegőellátás: horizontális, vertikális, jobb oldali, bal oldali - széles tartozék lista Modell: WRP-1 WRP-2 WRP-3 WRP-4 WRP-5 Teljesítmény: Kg/ó 6,3 12,6 18,9 25,2 39,7 Légáramlás: m 3 /ó Külső nyomás: Pa Összekötő csövek méretei: mm 350 x x x x x 500 Méretek Horizontális verzió: mm 1540 x 1240 x x 1400 x x 1540 x x 1540 x x 1850 x 1015 Súly: kg

13 WRP - K sorozat Kompakt, rekuperációs kondenzációs Javasolt használata nagyméretű uszodákba (100 m 2 -nél na-gyobb). A gép a párátlanítás mellett biztosítja az uszodatér szellőztetését és meleg levegős fűtését. A készülék automata szabályozással felszerelt, amely a kültéri és a beltéri feltételeknek megfelelően beállítja az optimális üzemmódot. Az egységek a klímatechnikai géptermekben kerülnek elhelyezésre. Csappantyús kamrákkal felszereltek, ezzel biztosítva a friss és cirkuláló levegő optimális keverését. Rendelkeznek továbbá lemezes rekuperátorral a hő viszanyerése érdekében, valamint hőszivattyúval a gazdaságos párátlanítás biztosításáért. Előnyök - egyenletes teljesítményszabályozás gazdaságos ventillátorokkal - egyszerű fenntartás és szervíz - kivehető kereszthőcserélő - kényelmes szabályozás Modell: WRP-K-1 WRP-K-2 WRP-K-3 Légaramlás [m³/ó]: Külső nyomás [Pa]: Teljesítmény (kg/ó), 30 C -os cirkulációs működés mellett (60% r.p.): Teljesítmény (kg/ó), a külső levegő működésével a VDI2089 szerint: 7,6 12,6 19,5 Fogyasztás (kw): 2,5 4,3 6,5 Táplálás (V/Hz): 400/50 400/50 400/50 C típusú biztosíték (A): 3x 16 3x 16 3x 25 Méretek (mm): 1490 x 700 x x 740 x x 790 x 1500 Súly (kg): 205/ / /340 13

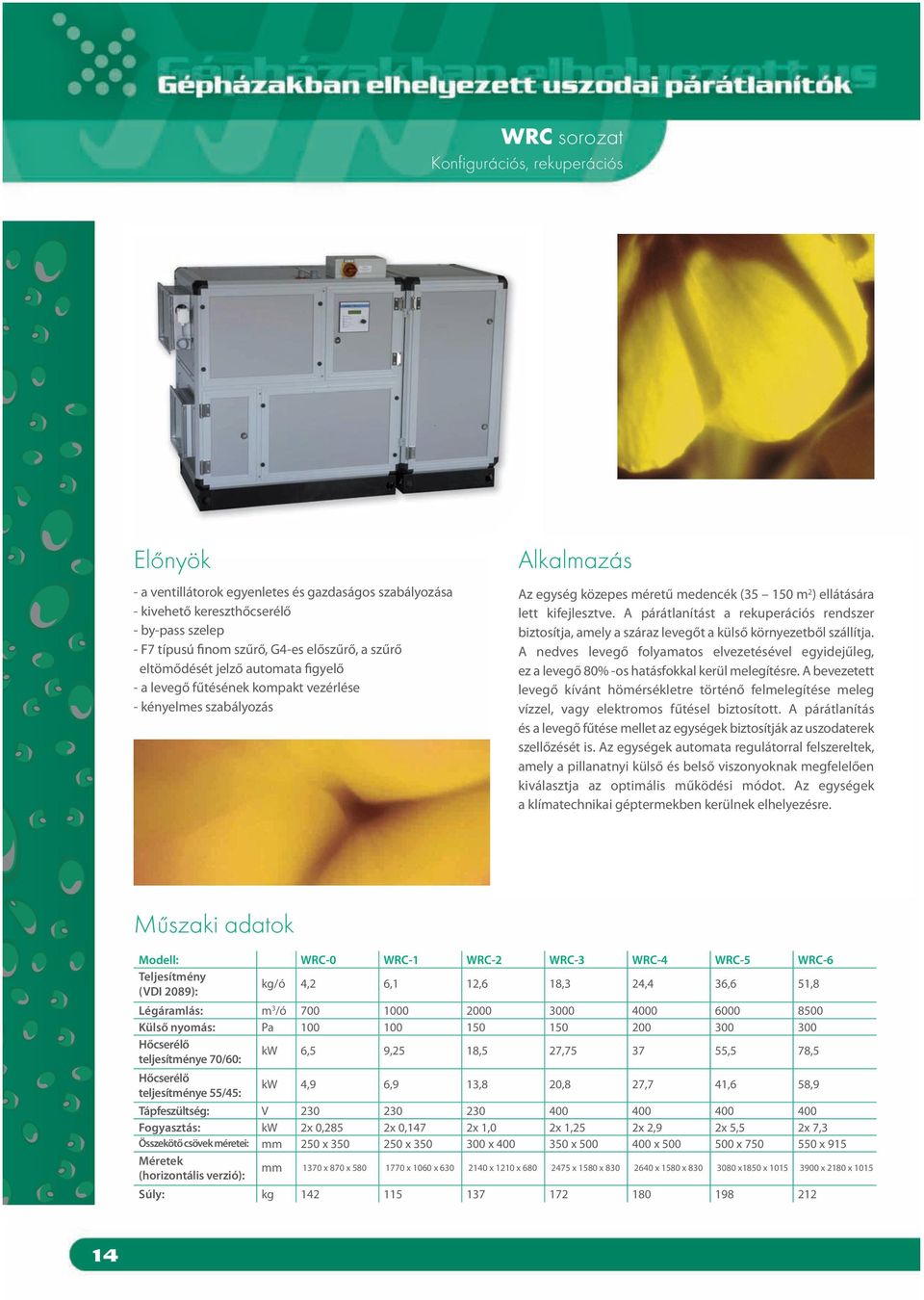

14 WRC sorozat Konfigurációs, rekuperációs Előnyök - a ventillátorok egyenletes és gazdaságos szabályozása - kivehető kereszthőcserélő - by-pass szelep - F7 típusú finom szűrő, G4-es előszűrő, a szűrő eltömődését jelző automata figyelő - a levegő fűtésének kompakt vezérlése - kényelmes szabályozás Az egység közepes méretű medencék ( m 2 ) ellátására lett kifejlesztve. A párátlanítást a rekuperációs rendszer biztosítja, amely a száraz levegőt a külső környezetből szállítja. A nedves levegő folyamatos elvezetésével egyidejűleg, ez a levegő 80% -os hatásfokkal kerül melegítésre. A bevezetett levegő kívánt hömérsékletre történő felmelegítése meleg vízzel, vagy elektromos fűtésel biztosított. A párátlanítás és a levegő fűtése mellet az egységek biztosítják az uszodaterek szellőzését is. Az egységek automata regulátorral felszereltek, amely a pillanatnyi külső és belső viszonyoknak megfelelően kiválasztja az optimális működési módot. Az egységek a klímatechnikai géptermekben kerülnek elhelyezésre. Modell: WRC-0 WRC-1 WRC-2 WRC-3 WRC-4 WRC-5 WRC-6 Teljesítmény (VDI 2089): kg/ó 4,2 6,1 12,6 18,3 24,4 36,6 51,8 Légáramlás: m 3 /ó Külső nyomás: Pa Hőcserélő teljesítménye 70/60: kw 6,5 9,25 18,5 27, ,5 78,5 Hőcserélő teljesítménye 55/45: kw 4,9 6,9 13,8 20,8 27,7 41,6 58,9 Tápfeszültség: V Fogyasztás: kw 2x 0,285 2x 0,147 2x 1,0 2x 1,25 2x 2,9 2x 5,5 2x 7,3 Összekötő csövek méretei: mm 250 x x x x x x x 915 Méretek (horizontális verzió): mm 1370 x 870 x x 1060 x x 1210 x x 1580 x x 1580 x x1850 x x 2180 x 1015 Súly: kg

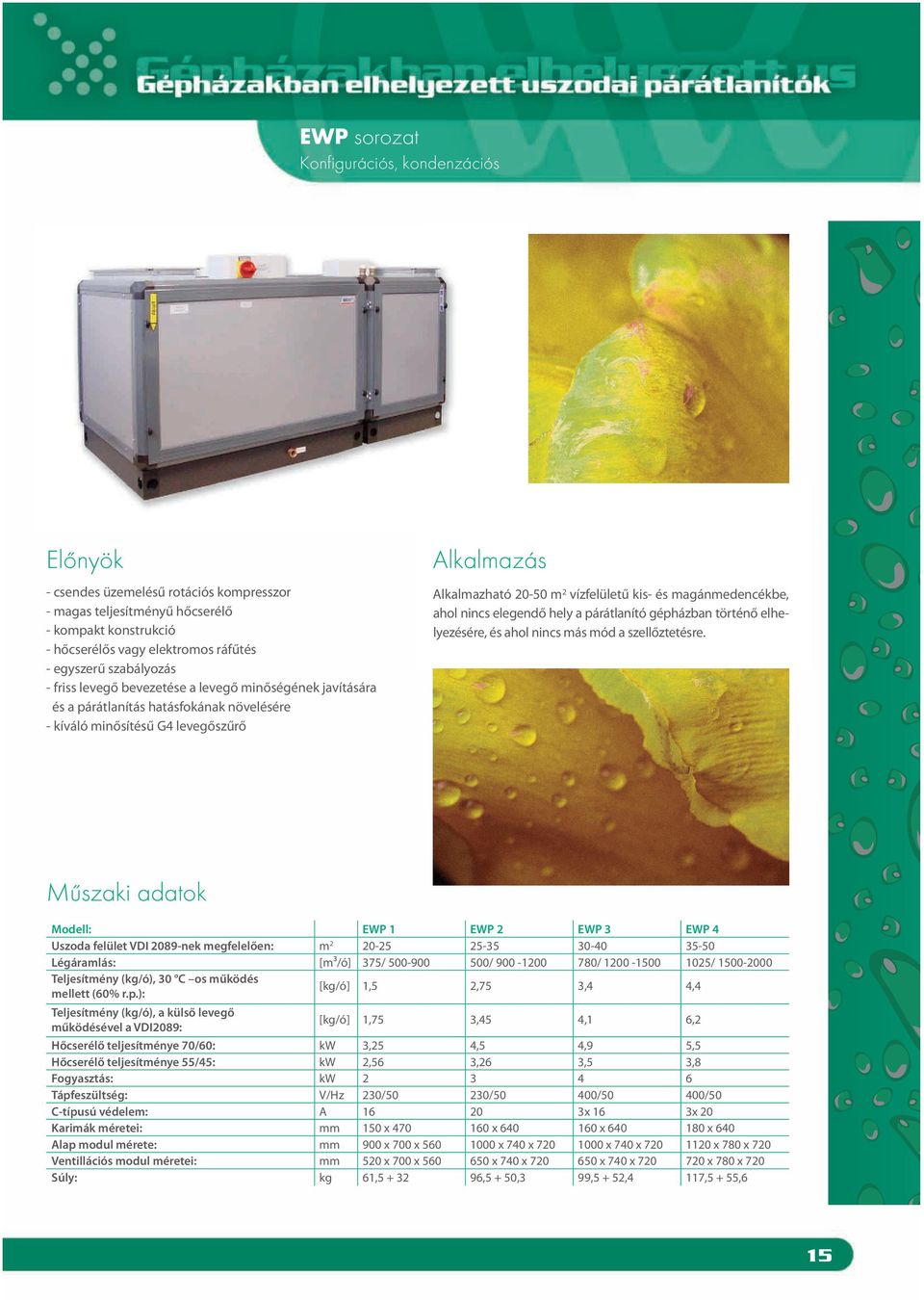

15 Microwell_Odvlhcovacia_technika_madarcina:Layout 1 2/22/11 3:30 PM Page 15 EWP sorozat Konfigurációs, kondenzációs Előnyök - csendes üzemelésű rotációs kompresszor - magas teljesítményű hőcserélő - kompakt konstrukció - hőcserélős vagy elektromos ráfűtés - egyszerű szabályozás - friss levegő bevezetése a levegő minőségének javítására és a párátlanítás hatásfokának növelésére - kíváló minősítésű G4 levegőszűrő Alkalmazható m2 vízfelületű kis- és magánmedencékbe, ahol nincs elegendő hely a párátlanító gépházban történő elhelyezésére, és ahol nincs más mód a szellőztetésre. Modell: Uszoda felület VDI 2089-nek megfelelően: Légáramlás: Teljesítmény (kg/ó), 30 C os működés mellett (60% r.p.): Teljesítmény (kg/ó), a külső levegő működésével a VDI2089: Hőcserélő teljesítménye 70/60: Hőcserélő teljesítménye 55/45: Fogyasztás: Tápfeszültség: C-típusú védelem: Karimák méretei: Alap modul mérete: Ventillációs modul méretei: Súly: EWP 1 m [m³/ó] 375/ EWP / EWP / EWP / [kg/ó] 1,5 2,75 3,4 4,4 [kg/ó] 1,75 3,45 4,1 6,2 kw kw kw V/Hz A mm mm mm kg 3,25 2, / x x 700 x x 700 x , ,5 3, / x x 740 x x 740 x ,5 + 50,3 4,9 3, /50 3x x x 740 x x 740 x ,5 + 52,4 5,5 3, /50 3x x x 780 x x 780 x ,5 + 55,6 15

16 ASS / ASU 8, 2x8, 3x8, 4x8, 5x8 Típus Szimmetrikus és Aszimmetrikus Előnyök - AlMg alumíniumból gyártott, rozsdaálló - állítható magasságú rögzítő elemek - szerkezeti hossz cm - védelmet nyújtó takaró profil, telepítési munkák végzésénél A rácsosbefúvókat az uszoda megfelelő levegőellátására alkalmazzák. Az egységeket az ablak környékére szerelik. A fűtőtesttel ellátott klímaberendezéssel együttműködve állítja elő azt a friss levegő függönyt, amellyel megakadályozza a nedves levegő elérését az ablakokhoz. Ezzel a megoldással megakadályozható az ablakok felületének párosodása és csökkenhető a hővesztesség. A berendezés ellentétben más fűtési megoldásokkal a fűtési költségek csökkentését is jelenti. Típus szimmetrikus: ASS 8 ASS 2x 8 ASS 3x 8 ASS 4x 8 ASS 5x 8 Típus asszimmetrikus: ASU 8 ASU 2x 8 ASU 3x 8 ASU 4x 8 ASU 5x 8 Nyílás szélessége: mm Nyílások száma: db Ajánlott levegő mennyiség 1 m-re: m 3 /ó Maximális levegőmennyiség 1 m-re: m 3 /ó Csatlakozók száma: mm 2x d 80 1x d 100 2x d 100 2x d 100 3x d 100 2x d 125 3x d x d

17 T20/TE30, T40/TE40, T60/TE60, T90/TE90, T120/TE120 Bérbeadás! Előnyök - alacsony hőmérséklet melletti üzemelési képesség - működési idő számláló - automatikus leolvasztás - működési státusz és hiba kijelzése - hatékony porszűrő - külső higrosztát - elektromos fűtés (csak a TE modellnél) A termék használatát tekintve alkalmazható építkezéseknél, talaj, falak, vakolatok kiszárítása, valamint árvizek és tűzoltás utáni nedvesedés után. A gépek robusztus fém konstrukcióval rendelkeznek, amelyek alkalmazkodnak az adott körülményekhez (padlók, vakolatok, festett felületek kiszárítása). Folyamatos használatra terveztettek, maximális vízkitermelési aránnyal. A hőcserélő leolvasztása lehetővé teszi a gépek alacsonyabb beltéri hőmérsékleteken történő működését. A gép alkalmazási területei között megtalálhatók: raktárak, pára képződésével járó gyártó üzemek, levéltárak, könyvtárak, vas-, étel-, gyógyszer-, papír-, textil-, elektronikai raktárak, vízművek, hajók, mosodák, szárítóházak, stb). Modell: T20/T30 T40/TE 40 T60/TE 60 T90/TE 90 T120/TE 120 Teljesítmény: l/24ó 20/ Kondenzvíz tartály: l 7/11 14 nélkül nélkül nélkül Működési tartomány hőmérséklet: C Működési tartomány páratartalom: %r.p Energiafogyasztás: kw 0,6/0,6 0,65/2,0 0,7/2,0 1,2/2,0 1,4/2,0 Feszültség: V/Hz 230/50 230/50 230/50 230/50 230/50 Légáramlás: m 3 /ó 140/ Méretek: mm 320 x 560 x 500 / 420 x 870 x x 830 x x 615 x x 615 x x 580 x 1070 Súly: kg 27/

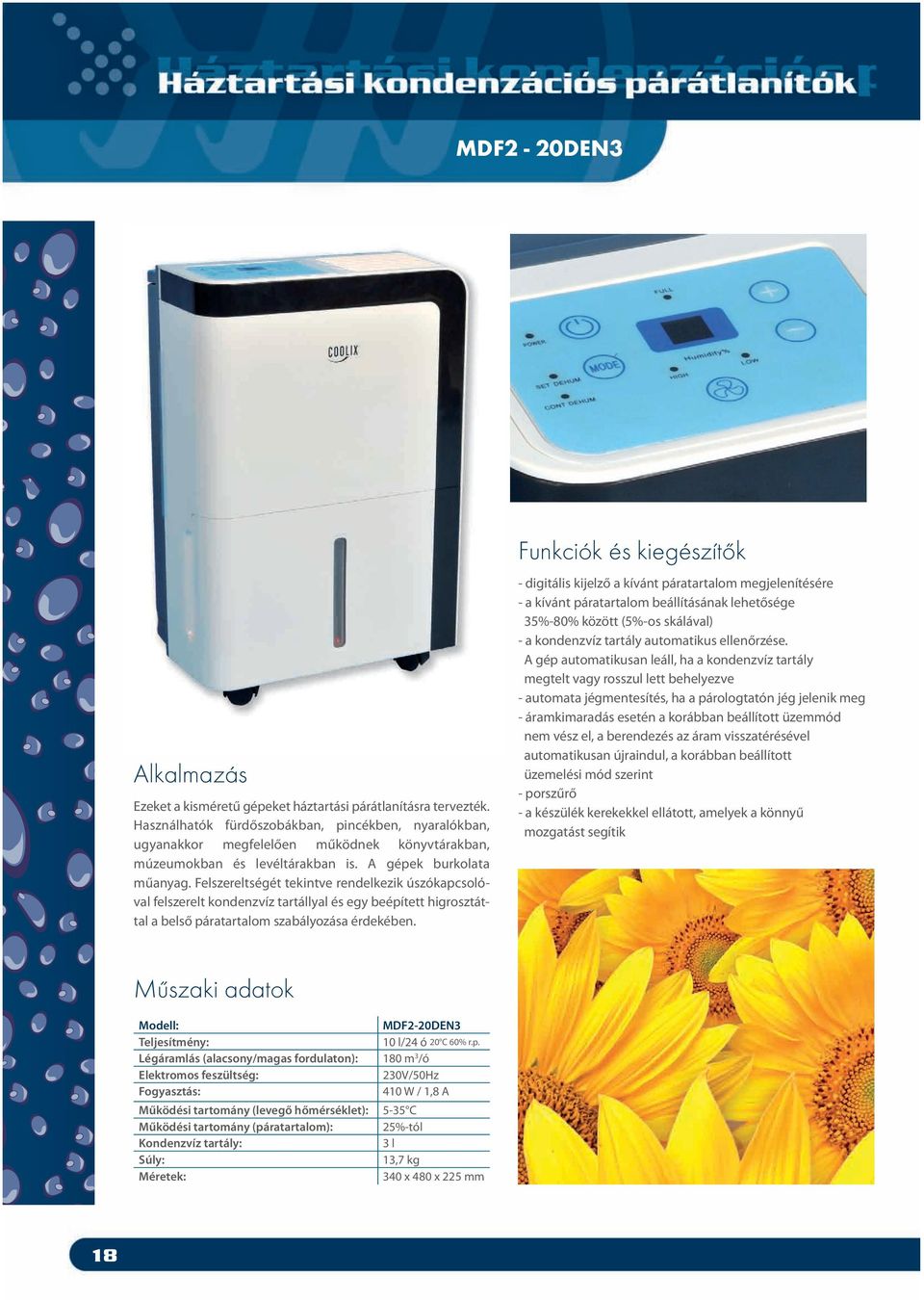

18 MDF2-20DEN3 Ezeket a kisméretű gépeket háztartási párátlanításra tervezték. Használhatók fürdőszobákban, pincékben, nyaralókban, ugyanakkor megfelelően működnek könyvtárakban, múzeumokban és levéltárakban is. A gépek burkolata műanyag. Felszereltségét tekintve rendelkezik úszókapcsolóval felszerelt kondenzvíz tartállyal és egy beépített higrosztáttal a belső páratartalom szabályozása érdekében. Funkciók és kiegészítők - digitális kijelző a kívánt páratartalom megjelenítésére - a kívánt páratartalom beállításának lehetősége 35%-80% között (5%-os skálával) - a kondenzvíz tartály automatikus ellenőrzése. A gép automatikusan leáll, ha a kondenzvíz tartály megtelt vagy rosszul lett behelyezve - automata jégmentesítés, ha a párologtatón jég jelenik meg - áramkimaradás esetén a korábban beállított üzemmód nem vész el, a berendezés az áram visszatérésével automatikusan újraindul, a korábban beállított üzemelési mód szerint - porszűrő - a készülék kerekekkel ellátott, amelyek a könnyű mozgatást segítik Modell: MDF2-20DEN3 Teljesítmény: 10 l/24 ó 20 C 60% r.p. Légáramlás (alacsony/magas fordulaton): 180 m 3 /ó Elektromos feszültség: 230V/50Hz Fogyasztás: 410 W / 1,8 A Működési tartomány (levegő hőmérséklet): 5-35 C Működési tartomány (páratartalom): 25%-tól Kondenzvíz tartály: 3 l Súly: 13,7 kg Méretek: 340 x 480 x 225 mm 18

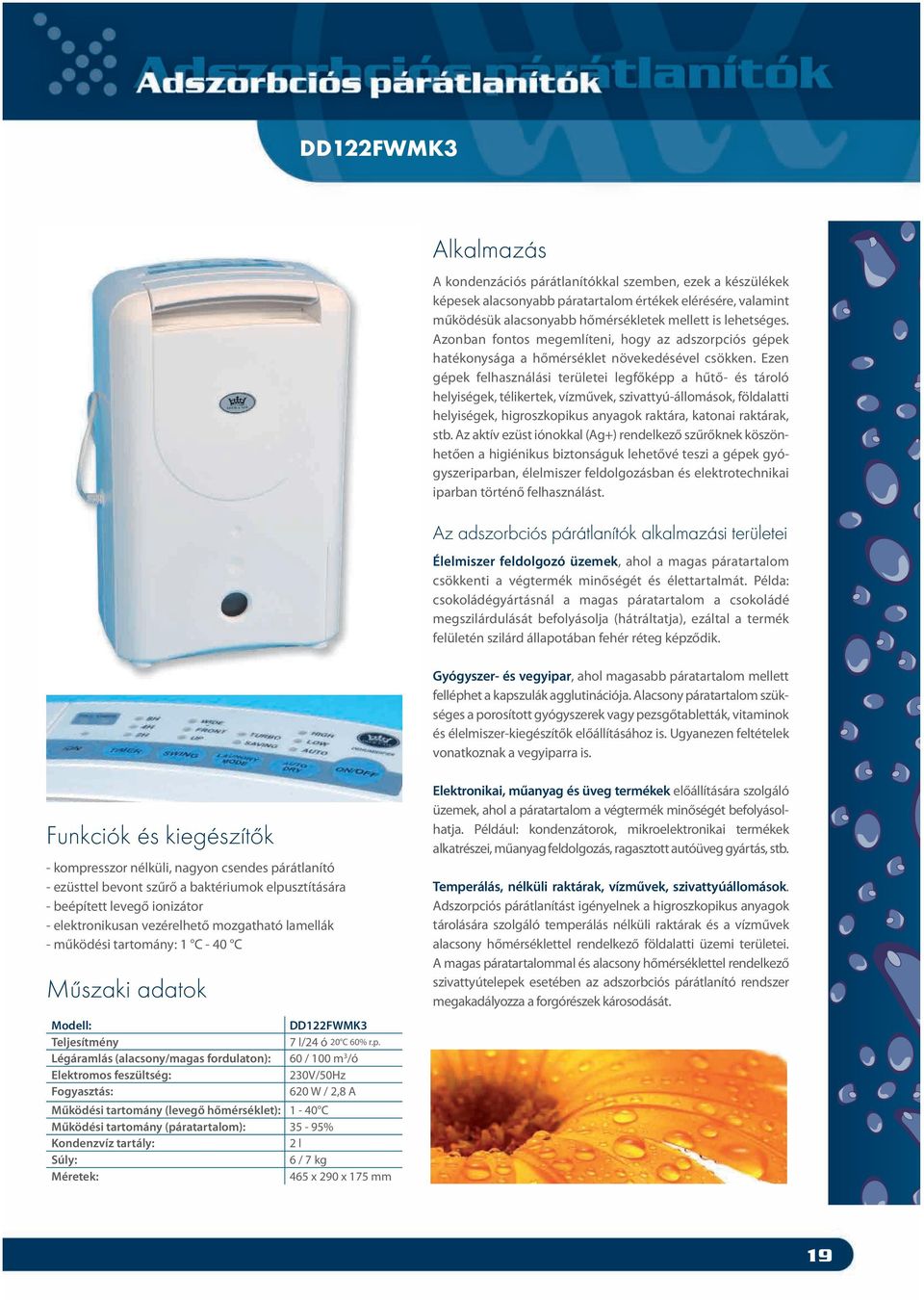

19 DD122FWMK3 A kondenzációs párátlanítókkal szemben, ezek a készülékek képesek alacsonyabb páratartalom értékek elérésére, valamint működésük alacsonyabb hőmérsékletek mellett is lehetséges. Azonban fontos megemlíteni, hogy az adszorpciós gépek hatékonysága a hőmérséklet növekedésével csökken. Ezen gépek felhasználási területei legfőképp a hűtő- és tároló helyiségek, télikertek, vízművek, szivattyú-állomások, földalatti helyiségek, higroszkopikus anyagok raktára, katonai raktárak, stb. Az aktív ezüst iónokkal (Ag+) rendelkező szűrőknek köszönhetően a higiénikus biztonságuk lehetővé teszi a gépek gyógyszeriparban, élelmiszer feldolgozásban és elektrotechnikai iparban történő felhasználást. Az adszorbciós párátlanítók alkalmazási területei Élelmiszer feldolgozó üzemek, ahol a magas páratartalom csökkenti a végtermék minőségét és élettartalmát. Példa: csokoládégyártásnál a magas páratartalom a csokoládé megszilárdulását befolyásolja (hátráltatja), ezáltal a termék felületén szilárd állapotában fehér réteg képződik. Gyógyszer- és vegyipar, ahol magasabb páratartalom mellett felléphet a kapszulák agglutinációja. Alacsony páratartalom szükséges a porosított gyógyszerek vagy pezsgőtabletták, vitaminok és élelmiszer-kiegészítők előállításához is. Ugyanezen feltételek vonatkoznak a vegyiparra is. Funkciók és kiegészítők - kompresszor nélküli, nagyon csendes párátlanító - ezüsttel bevont szűrő a baktériumok elpusztítására - beépített levegő ionizátor - elektronikusan vezérelhető mozgatható lamellák - működési tartomány: 1 C - 40 C Modell: DD122FWMK3 Teljesítmény 7 l/24 ó 20 C 60% r.p. Légáramlás (alacsony/magas fordulaton): 60 / 100 m 3 /ó Elektromos feszültség: 230V/50Hz Fogyasztás: 620 W / 2,8 A Működési tartomány (levegő hőmérséklet): 1-40 C Működési tartomány (páratartalom): 35-95% Kondenzvíz tartály: 2 l Súly: 6 / 7 kg Méretek: 465 x 290 x 175 mm Elektronikai, műanyag és üveg termékek előállítására szolgáló üzemek, ahol a páratartalom a végtermék minőségét befolyásolhatja. Például: kondenzátorok, mikroelektronikai termékek alkatrészei, műanyag feldolgozás, ragasztott autóüveg gyártás, stb. Temperálás, nélküli raktárak, vízművek, szivattyúállomások. Adszorpciós párátlanítást igényelnek a higroszkopikus anyagok tárolására szolgáló temperálás nélküli raktárak és a vízművek alacsony hőmérséklettel rendelkező földalatti üzemi területei. A magas páratartalommal és alacsony hőmérséklettel rendelkező szivattyútelepek esetében az adszorbciós párátlanító rendszer megakadályozza a forgórészek károsodását. 19

20 Microwell_Odvlhcovacia_technika_madarcina:Layout 1 2/22/11 3:34 PM Page 20 HP 500, HP 500i, HP 800, HP 800i : - elsősorban kültéri medencék használatának több hónappal való meghosszabbítására Beltéri és kültéri medencék vízének gazdaságos fűtésére Előnyök: - intelligens vezérlésének köszönhetően (14 30 C) tartományban a COP átlagértéke 4,9 - más szóval 4,9 kw fűtőteljesítmény leadásához 1 kw felvett elektromos energia szügségeltetik. - alacsony hőmérsékleteknél C a COP > 5 - SPLIT kivitelben is kapható. Ennél a típusnál a hőcserélőt különválasztjuk a hőszivattyú többi részétől. Előnye, hogy a zajos egységet akár több méterre a medencétől helyezhetjük el, akár álcázva is. Modell: Fűtési teljesítmény: Fogyasztás: Tápfeszültség: Max. üzemi áram: Fűtési tényező COP: Zajszint: Súly: Működési tartomány: 20 kw kw f/v/hz A db (A) kg C HP 500 7,63 1,59 1/230/50 8,67 4, HP 500i 7,82 1,57 1/230/50 8,25 4, HP 800 9,16 1,90 1/230/50 10,4 4, HP 800i 9,38 1,88 1/230/50 9,9 4,

21 1500 uszoda, Európa szerte... 21

22 22

23 A megfelelő uszodai párátlanító megtervezéséhez Megrendelő:... Telefonszám (mobil): Fax:... A medence adatai: A medencetér előirt (használati) levegő hőmérséklete: ti =... C A medencetér előirt relatív levegő páratartalma: φi max =... % Medence Pezsgőfürdő Előirt vízhőmérséklet: tw1 =... C tw2 =... C Medence vízfelülete: S1 =... m2 S2 =... m2 Fedetlen vízfelület időtartalma / nap: c1 =... ó/nap c2 =... ó/nap Egyéb páraforrás: Nyitott zuhanyzók száma a medencetérben: szám =... db... db 1 zuhanyzó átlagos használati ideje / nap: idő =... óra... óra Átlagos növények száma a medencetérben (pl: fikusz): szám =... db... db Egyéb megjegyzés / kívánság: Microwell Magyarország Kft. H-1043 Budapest, Dugonics u. 11, tel/fax: +36/ , mobil: +36/ microwell@t-online.hu, 23

24 Cégünk uszodai párátlanítók, hőszivattyúk tervezésével és gyártásával foglalkozik immár 8 éve. Termékeink kiválóan alkalmasak otthoni, vagy nyilvános uszodák légterének megbízható, precíz párátlanítására. Készülékeink értékesítési pontjai egyre bővülnek. Kiemelt partnereink: Németország Oroszország Ukrajna Lengyelország Csehország Anglia Bizalom, Minőség, Megbízhatóság, elérhető áron.
