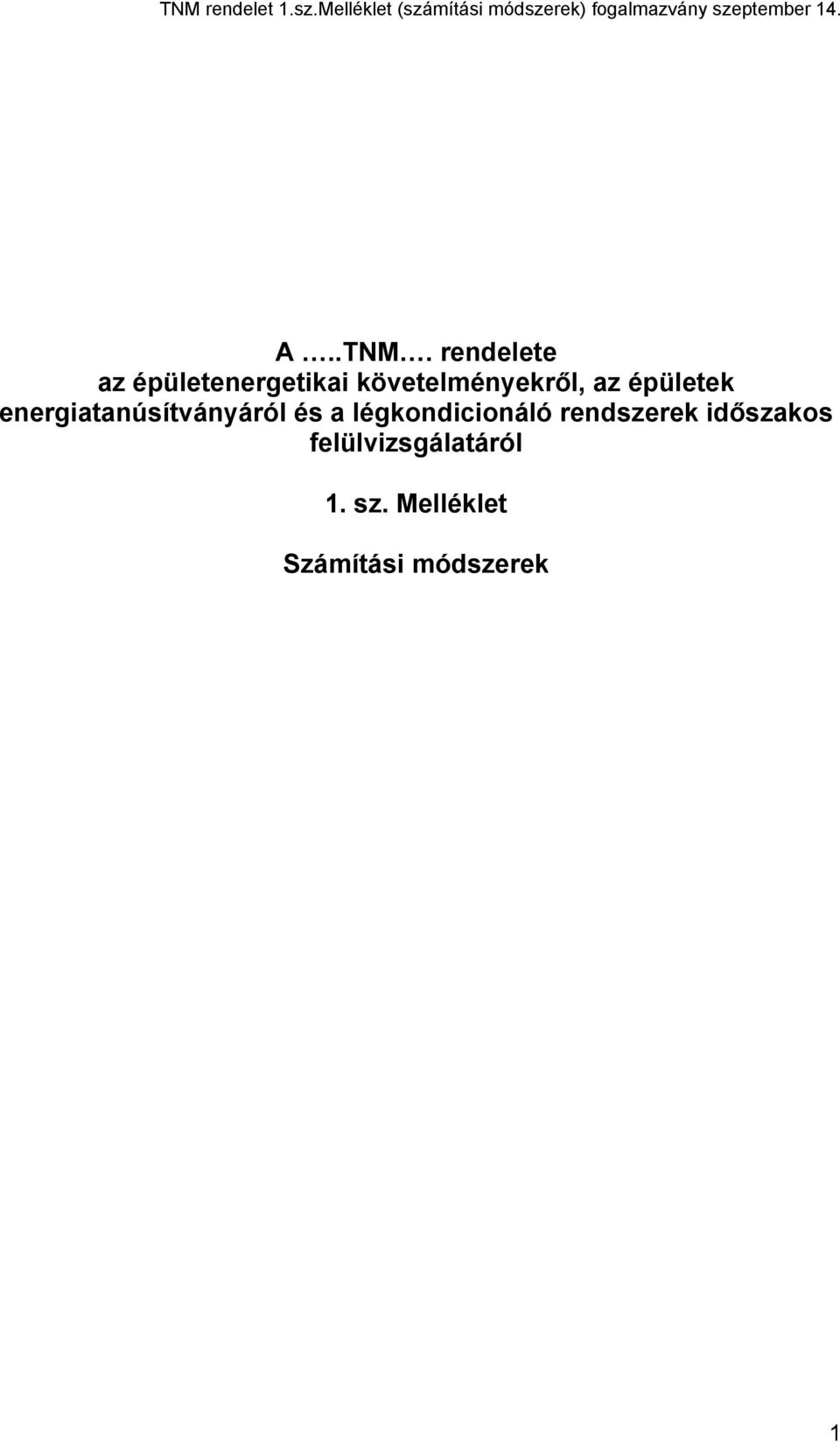

1 ..TNM. rendelete az épületenergetikai követelményekről, az épületek energiatanúsítványáról és a légkondicionáló rendszerek időszakos felülvizsgálatáról 1. sz. Melléklet Számítási módszerek 1

2 1. Általános előírások szokványos épületek energetikai jellemzőinek meghatározása a tervező döntése alapján háromféle eljárással végezhető: az időben változó hőáramok meghatározására alkalmas, az időjárási jellemzők óraértékein alapuló, a nemzetközi gyakorlatban elfogadott számítógépes szimulációs módszerrel (ESPr, TRNSYS, Energy+.); a következő pontokban előírt részletes számítási módszerrel; a következő pontokban előírt egyszerűsített módszerrel. részletes és az egyszerűsített számítási módszerek egyes lépései felváltva, vegyesen is alkalmazhatók. Mindkét utóbbi eljárás során alkalmazható kézi számítás vagy számítógépes program. követelményértékek szempontjából az eljárások között nincs különbség. részletes számítási eljárás vagy a szimulációs módszer lehetőséget ad arra, hogy a pontosabb részeredményeket és az energiamérleg egyes tételeinek egymást ellentételező hatását kihasználva racionálisabb, gazdaságosabb megoldást lehessen kialakítani. z épületek energetikai minőségét igazoló számítást az épület egészére kell elvégezni. z épület energetikai minősége egyes zónákra vagy egyes helyiségekre elvégzett számítások eredményeinek összegezésével is igazolható ez a módszer egyben a hőszükséglet és a beépítendő fűtőteljesítmény meghatározását és további, az épületgépészeti tervezést szolgáló programmodulok használatát is lehetővé teszi. Megjegyzés: ez az eljárás várhatóan akkor kerül alkalmazásra, ha a számítás alapján épületgépészeti tervezés is folyik. 2. Jelölések, a számítás során használt fogalmak 2.1. Jelölések és mértékegységek Jelölés mennyiség megnevezése Mértékegység felület, a belméretek alapján számolva m 2 Ü az üvegezés felülete, az üvegezés mérete alapján számolva m 2 a hőtermelő teljesítménytényezője C k E C a cirkulációs szivattyú fajlagos energiaigénye kwh/m 2 a E F a fűtés fajlagos primer energiaigénye kwh/m 2 a E fagy a fagyvédelmi fűtés villamos energiaigénye kwh/a E FK a hőtermelés segédenergia igénye kwh/m 2 a E FSz a keringtetés fajlagos energiaigénye kwh/m 2 a E FT a tárolás segédenergia igénye kwh/m 2 a E HMV a melegvízellátás fajlagos primer energiaigénye kwh/m 2 a E hű a gépi hűtés fajlagos éves primer energia igénye kwh/m 2 a E K a melegvíztermelés segédenergia igénye kwh/m 2 a 2

3 E LT a légtechnikai rendszer fajlagos primer energiaigénye kwh/m 2 a E LTh a légtechnikai rendszerbe épített ventilátorok villamos kwh/a energiaigénye E LT,s a rendszer villamos segédenergia igénye kwh/a E LT,v a légtechnikai rendszer villamos segédenergia igénye kwh/a E VENT a ventilátorok villamos energia fogyasztása kwh/a E vil a beépített világítás fajlagos éves primer energia igénye kwh/m 2 a E vil,n a beépített világítás fajlagos éves nettó villamos energia igénye kwh/m 2 a H az éves fűtési hőfokhíd ezredrésze hk/a I a napsugárzás intenzitása W/m 2 Q F éves nettó fűtési energiaigény kwh/a Q fagy a fagyvédelmi fűtés hőteljesítménye kwh/a Q hű a gépi hűtés éves nettó energiaigénye kwh/a Q LT F a légtechnikai rendszer által fedezett nettó fűtési kwh/a hőfogyasztás Q LT,n a légtechnikai rendszer nettó hőigénye kwh/a Q LT,v a levegő elosztás hővesztesége kwh/a Q sd a direkt sugárzási hőnyereség vagy hőterhelés W Q sid az indirekt sugárzási hőnyereség W Q TOT a hagyományos fűtési idényre vonatkozó sugárzási W/m 2 energiahozam U hőátbocsátási tényező. Üvegezett szerkezetek esetében W/(m 2 K) tartalmazhatja a társított szerkezetek (redőny, stb.) hatását is, ekkor a társított szerkezet nyitott és csukott helyzetére vonatkozó hőátbocsátási tényezők számtani átlaga vehető figyelembe. U R hőhidak hatását kifejező szorzóval korrigált( eredő ) W/(m 2 K) hőátbocsátási tényező V a fűtött térfogat, belméretek szerint számolva m 3 V LT a levegő térfogatárama m 3 /h Z a,lt a légtechnikai rendszer egész évi működési ideje h/a Z LT a légtechnikai rendszer működési ideje a fűtési idényben h/a Z F a fűtési idény hosszának ezredrésze h/a Z fagy a fagyvédelmi fűtés üzemóráinak száma egy évben h/a Z hű a gépi hűtés működési ideje egy évben h/a a és b a légcsatorna belső élhossza m e primer energia átalakítási tényező e f a fűtésre használt energiahordozó primer energia átalakítási tényezője e HMV a melegvízkészítésre használt energiahordozó primer energia átalakítási tényezője e hű a gépi hűtésre használt energiahordozó primer energia átalakítási tényezője e LT a légtechnikai rendszer hőforrása által használt energiahordozó primer energia átalakítási tényezője; 3

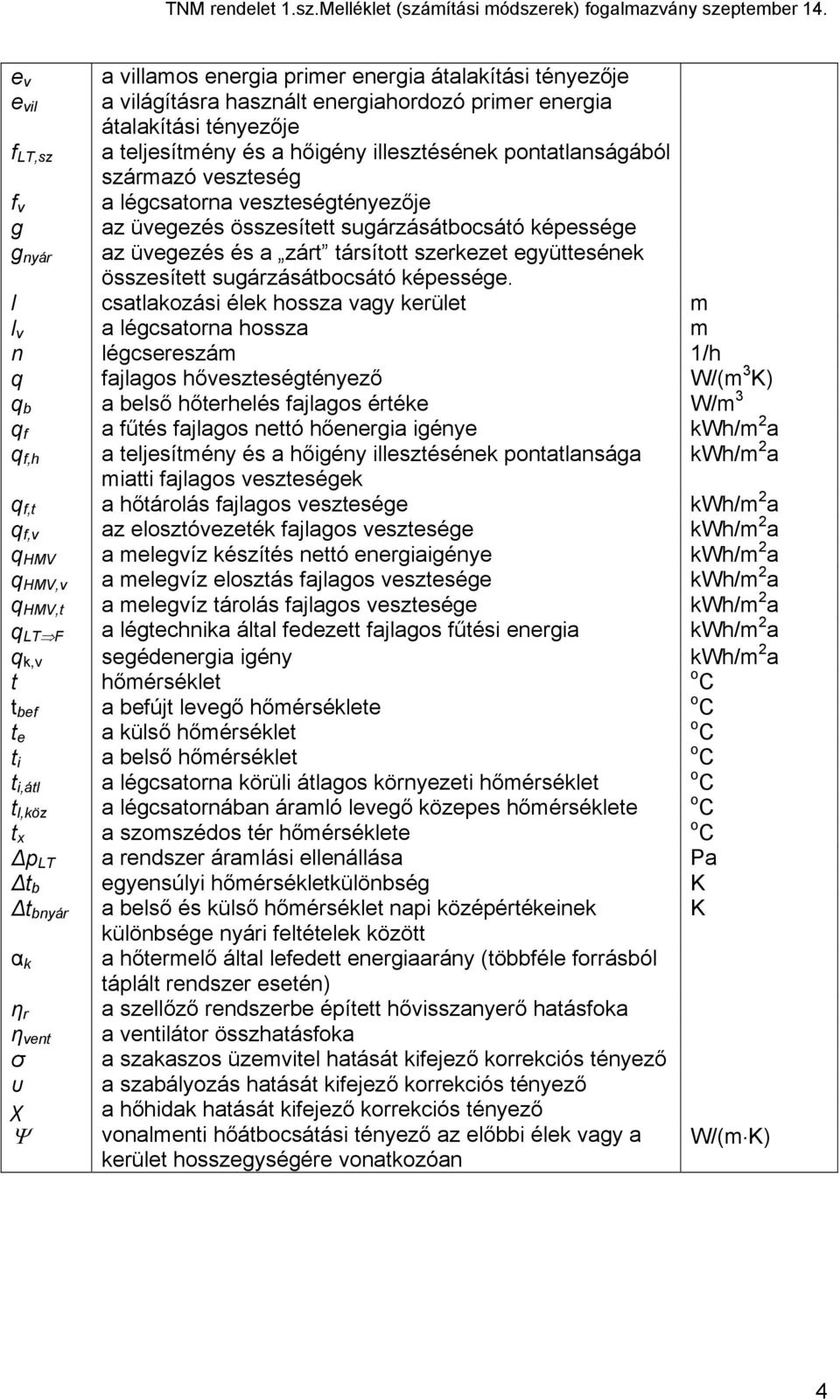

4 e v e vil f LT,sz f v g g nyár a villamos energia primer energia átalakítási tényezője a világításra használt energiahordozó primer energia átalakítási tényezője a teljesítmény és a hőigény illesztésének pontatlanságából származó veszteség a légcsatorna veszteségtényezője az üvegezés összesített sugárzásátbocsátó képessége az üvegezés és a zárt társított szerkezet együttesének összesített sugárzásátbocsátó képessége. l csatlakozási élek hossza vagy kerület m l v a légcsatorna hossza m n légcsereszám 1/h q fajlagos hőveszteségtényező W/(m 3 K) q b a belső hőterhelés fajlagos értéke W/m 3 q f a fűtés fajlagos nettó hőenergia igénye kwh/m 2 a q f,h a teljesítmény és a hőigény illesztésének pontatlansága kwh/m 2 a miatti fajlagos veszteségek q f,t a hőtárolás fajlagos vesztesége kwh/m 2 a q f,v az elosztóvezeték fajlagos vesztesége kwh/m 2 a q HMV a melegvíz készítés nettó energiaigénye kwh/m 2 a q HMV,v a melegvíz elosztás fajlagos vesztesége kwh/m 2 a q HMV,t a melegvíz tárolás fajlagos vesztesége kwh/m 2 a q LT F a légtechnika által fedezett fajlagos fűtési energia kwh/m 2 a q k,v segédenergia igény kwh/m 2 a t hőmérséklet t bef a befújt levegő hőmérséklete o C t e a külső hőmérséklet o C t i a belső hőmérséklet o C t i,átl a légcsatorna körüli átlagos környezeti hőmérséklet o C t l,köz a légcsatornában áramló levegő közepes hőmérséklete o C t x a szomszédos tér hőmérséklete o C p LT a rendszer áramlási ellenállása Pa t b egyensúlyi hőmérsékletkülönbség K t bnyár a belső és külső hőmérséklet napi középértékeinek K különbsége nyári feltételek között α k a hőtermelő által lefedett energiaarány (többféle forrásból táplált rendszer esetén) η r a szellőző rendszerbe épített hővisszanyerő hatásfoka η vent a ventilátor összhatásfoka σ a szakaszos üzemvitel hatását kifejező korrekciós tényező υ a szabályozás hatását kifejező korrekciós tényező χ a hőhidak hatását kifejező korrekciós tényező Ψ vonalmenti hőátbocsátási tényező az előbbi élek vagy a W/(m K) kerület hosszegységére vonatkozóan o C 4

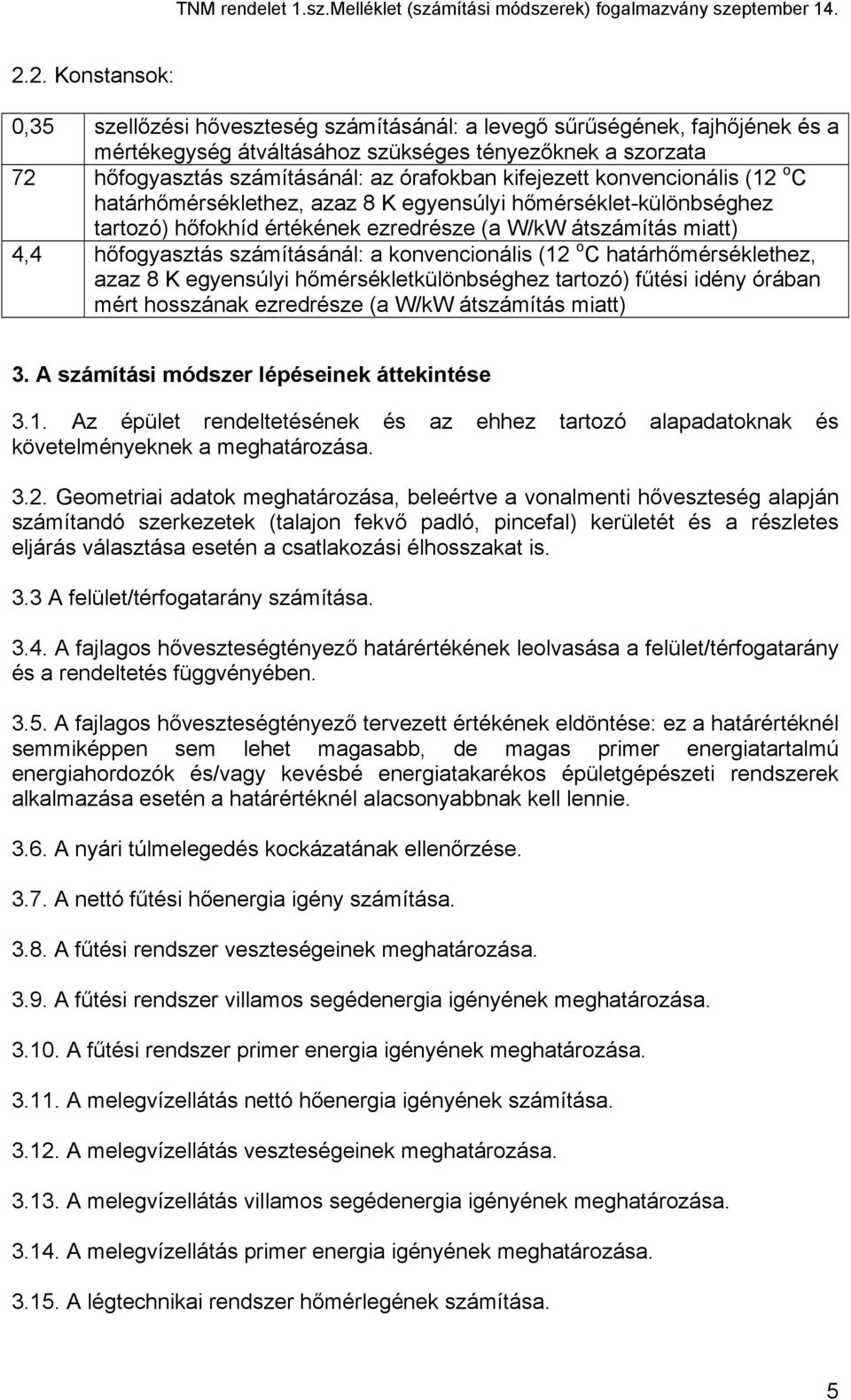

5 2.2. Konstansok: 0,35 szellőzési hőveszteség számításánál: a levegő sűrűségének, fajhőjének és a mértékegység átváltásához szükséges tényezőknek a szorzata 72 hőfogyasztás számításánál: az órafokban kifejezett konvencionális (12 o C határhőmérséklethez, azaz 8 K egyensúlyi hőmérséklet-különbséghez tartozó) hőfokhíd értékének ezredrésze (a W/kW átszámítás miatt) 4,4 hőfogyasztás számításánál: a konvencionális (12 o C határhőmérséklethez, azaz 8 K egyensúlyi hőmérsékletkülönbséghez tartozó) fűtési idény órában mért hosszának ezredrésze (a W/kW átszámítás miatt) 3. számítási módszer lépéseinek áttekintése 3.1. z épület rendeltetésének és az ehhez tartozó alapadatoknak és követelményeknek a meghatározása Geometriai adatok meghatározása, beleértve a vonalmenti hőveszteség alapján számítandó szerkezetek (talajon fekvő padló, pincefal) kerületét és a részletes eljárás választása esetén a csatlakozási élhosszakat is. 3.3 felület/térfogatarány számítása fajlagos hőveszteségtényező határértékének leolvasása a felület/térfogatarány és a rendeltetés függvényében fajlagos hőveszteségtényező tervezett értékének eldöntése: ez a határértéknél semmiképpen sem lehet magasabb, de magas primer energiatartalmú energiahordozók és/vagy kevésbé energiatakarékos épületgépészeti rendszerek alkalmazása esetén a határértéknél alacsonyabbnak kell lennie nyári túlmelegedés kockázatának ellenőrzése nettó fűtési hőenergia igény számítása fűtési rendszer veszteségeinek meghatározása fűtési rendszer villamos segédenergia igényének meghatározása fűtési rendszer primer energia igényének meghatározása melegvízellátás nettó hőenergia igényének számítása melegvízellátás veszteségeinek meghatározása melegvízellátás villamos segédenergia igényének meghatározása melegvízellátás primer energia igényének meghatározása légtechnikai rendszer hőmérlegének számítása. 5

6 3.16. légtechnikai rendszer veszteségeinek számítása légtechnikai rendszer villamos energia igényének meghatározása légtechnikai rendszer primer energia igényének meghatározása világítás éves energia igényének meghatározása z épület saját rendszereiből származó nyereségáramok meghatározása z összesített energetikai jellemző számítása. 4. z egyes határolószerkezetekre vonatkozó számítások 4.1. határoló- és nyílászáró szerkezetek kiválasztása (ehhez tájékoztató adatként használható az átlagos hőátbocsátási tényezőre vonatkozó diagram és összefüggés), figyelembe véve azt, hogy kedvezőtlen felület/térfogat arány vagy tagoltabb épület esetében ehhez még jelentős hőhídveszteség is hozzáadódik. rétegtervi hőátbocsátási tényező (U) a szerkezet általános helyen vett metszetére számított vagy a termék egészére minősítési iratban megadott (W/(m 2 K) mértékegységű) jellemző, amely tartalmazza a szerkezeten belüli pontszerű hőhidak hatását is. Ha az épület egyes határolásai nem a külső környezettel, hanem attól eltérő t x hőmérsékletű fűtetlen vagy fűtött terekkel érintkeznek (raktár, pince, szomszédos épület ), akkor ezen felületek U hőátbocsátási tényezői ti t x t t i e (4.1.) arányban módosítandók, ahol t x és t e a fűtési idényre vonatkozó átlagértékek. szomszédos terek hőmérséklete részletes módszer alkalmazása esetén az MSZ EN 832 szabvány szerint határozandó meg. Egyszerűsített módszer alkalmazása esetén ez az arányszám pincefödémek esetében 0,5, padlásfödémek esetében 0,9 értékkel vehető figyelembe z épület azon határolószerkezeteire, amelyek hőveszteségét nem egydimenziós hőáramok feltételezésével kell számítani (talajjal érintkező határolás, lábazat) a veszteségáramok részletes módszer alkalmazása esetén az MSZ EN ISO szabvány szerint számítandók, egyszerűsített számítási módszer esetén a 2. Mellékletben közölt vonalmenti hőátbocsátási tényezők alapján határozandók meg hőhídveszteségek részletes módszer alkalmazása esetén az MSZ EN ISO szabványok szerint számítandók. Egyszerűsített módszer alkalmazása esetén a hőhidak hatása az U R = U ( 1+ χ) (4.2.) 6

7 összefüggés szerint is figyelembe vehető. χ korrekciós tényező értékeit a szerkezet típusa és a határolás tagoltsága függvényében a 4.1. táblázat tartalmazza TÁBLÁZT. HŐHIDK HTÁSÁT KIFEJEZŐ KORREKCIÓS TÉNYEZŐ Külső falak Lapostetők Épülethatároló szerkezetek külső oldali, vagy szerkezeten belüli megszakítatlan hőszigeteléssel egyéb külső falak Beépített tetőteret határoló szerkezetek Padlásfödémek Árkádfödémek Pincefödémek gyengén hőhidas közepesen hőhidas erősen hőhidas gyengén hőhidas közepesen hőhidas erősen hőhidas gyengén hőhidas közepesen hőhidas erősen hőhidas gyengén hőhidas közepesen hőhidas erősen hőhidas szerkezeten belüli hőszigeteléssel alsó oldali hőszigeteléssel 4) 4) 4) 4) 1) 1) 1) 1) 1) 1) 2) 2) 2) 3) 3) 3) hőhidak hatását kifejező korrekciós tényező χ 0,15 0,20 0,30 0,25 0,30 0,40 0,10 0,15 0,20 0,10 0,15 0,20 0,10 0,10 0,20 0,10 Fűtött és fűtetlen terek közötti falak, fűtött pincetereket határoló, külső oldalon hőszigetelt falak 0,05 1) Besorolás a pozitív falsarkok, a falazatokba beépített acél vagy vasbeton pillérek, a homlokzatsíkból kinyúló falak, a nyílászárókerületek, a csatlakozó födémek, erkélyek, lodzsák, függőfolyosók hosszának fajlagos mennyisége alapján. 2) Besorolás az attikafalak, a mellvédfalak, a fal-, felülvilágító- és felépítmény-szegélyek hosszának fajlagos mennyisége alapján (a tetőfödém kerülete a külső falaknál figyelembe véve). 3) Besorolás a tetőélek és élszaruk, a felépítményszegélyek, a nyílászárókerületek hosszának, valamint a térd- és oromfalak és a tető csatlakozási hosszának fajlagos mennyisége alapján (a födém kerülete a külső falaknál figyelembe véve). 4) födém kerülete a külső falaknál figyelembe véve besoroláshoz szükséges tájékoztató adatokat a 4.2. táblázat tartalmazza 7

8 4.2. TÁBLÁZT: TÁJÉKOZTTÓ DTOK χ KORREKCIÓS TÉNYEZŐ KIVÁLSZTÁSÁHOZ Épülethatároló szerkezetek hőhidak hosszának fajlagos mennyisége (fm/m 2 ) Épülethatároló szerkezet besorolása közepesen hőhidas gyengén hőhidas erősen hőhidas Külső falak < 0,8 0,8 1,0 > 1,0 Lapostetők < 0,2 0,2 0,3 > 0,3 Beépített tetőtereket határoló szerkezetek < 0,4 0,4 0,5 > 0,5 5. z épületet határolásának egészére vonatkozó számítások 5.1. Részletes számítási módszer alkalmazása esetén a transzparens szerkezetek benapozásának ellenőrzése homlokzatonként a november 15. március 15. közötti időszakra, illetve november és júniusi hónapokra Részletes számítási módszer alkalmazása esetén a direkt sugárzási nyereség meghatározása a fűtési idényre: Q [kwh/a] (5.1.) sd = Ü gqtot fűtési idényre vonatkozó sugárzási energiahozam értékek a 2. Mellékletben előírt tervezési adatok Részletes számítási módszer alkalmazása esetén a direkt sugárzási nyereség meghatározása az egyensúlyi hőmérsékletkülönbség számításához: Qsd = Ig [W] (5.2.) Ü napsugárzás intenzitásának értékei a 2. Mellékletben november hónapra előírt tervezési adatok Részletes számítási módszer alkalmazása esetén célszerűen ehhez a lépéshez kötve a nyári sugárzási hőterhelés meghatározása az esetleges társított szerkezet hatását is figyelembe véve. Q = Ig [W] (5.3.) sdnyár Ü nyár napsugárzás intenzitásának értékei a 2. Mellékletben a nyári idényre előírt tervezési adatok Részletes számítási módszer alkalmazása esetén az indirekt sugárzási nyereségek (Q sid ) meghatározása, az MSZ EN 832 (lakóépület esetében) vagy az EN ISO (egyéb esetben) szabvány szerint, ha az épületnek van csatlakozó üvegháza, energiagyűjtő fala. 8

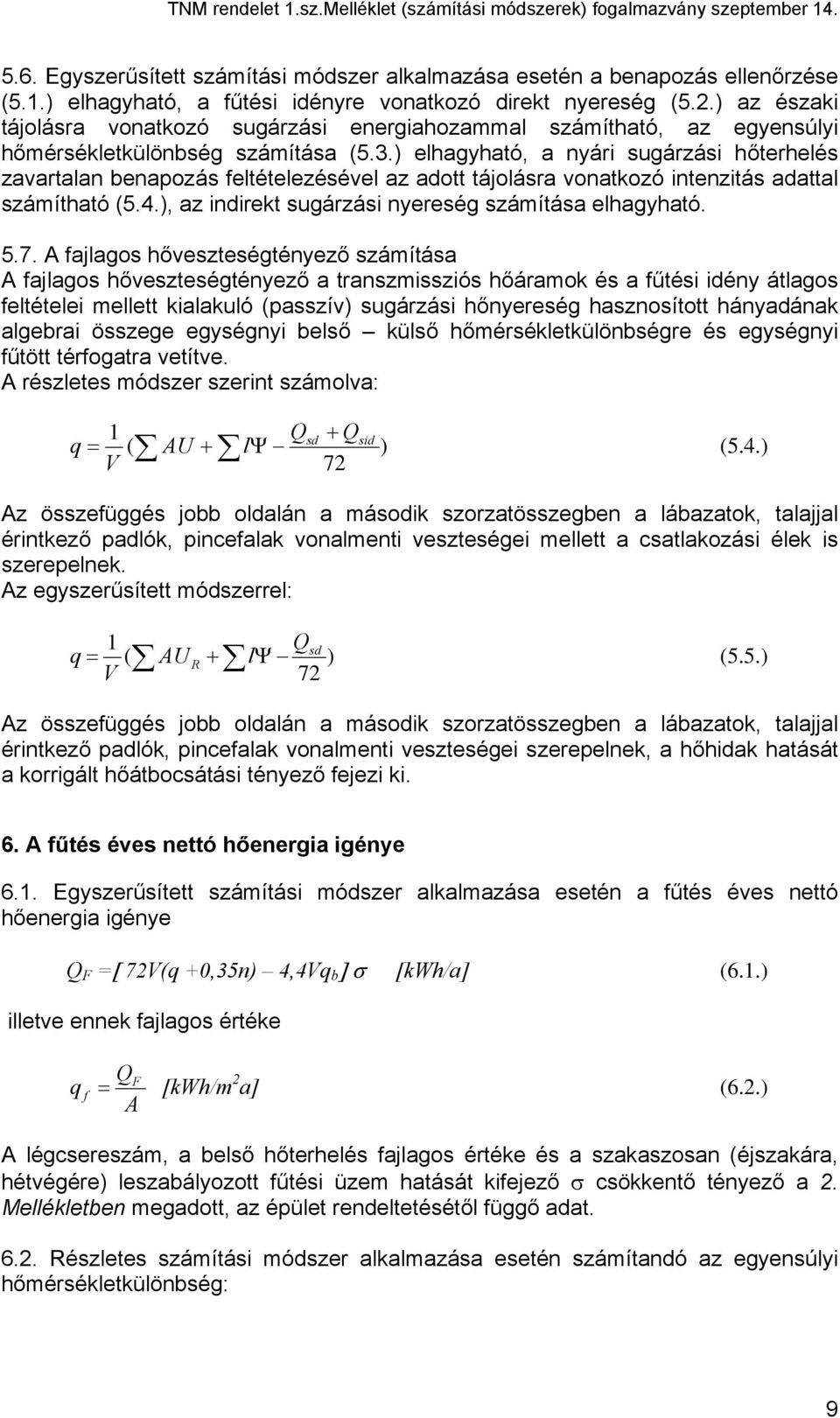

9 5.6. Egyszerűsített számítási módszer alkalmazása esetén a benapozás ellenőrzése (5.1.) elhagyható, a fűtési idényre vonatkozó direkt nyereség (5.2.) az északi tájolásra vonatkozó sugárzási energiahozammal számítható, az egyensúlyi hőmérsékletkülönbség számítása (5.3.) elhagyható, a nyári sugárzási hőterhelés zavartalan benapozás feltételezésével az adott tájolásra vonatkozó intenzitás adattal számítható (5.4.), az indirekt sugárzási nyereség számítása elhagyható fajlagos hőveszteségtényező számítása fajlagos hőveszteségtényező a transzmissziós hőáramok és a fűtési idény átlagos feltételei mellett kialakuló (passzív) sugárzási hőnyereség hasznosított hányadának algebrai összege egységnyi belső külső hőmérsékletkülönbségre és egységnyi fűtött térfogatra vetítve. részletes módszer szerint számolva: 1 ( Q + = + Ψ sd Qsid q U l ) (5.4.) V 72 z összefüggés jobb oldalán a második szorzatösszegben a lábazatok, talajjal érintkező padlók, pincefalak vonalmenti veszteségei mellett a csatlakozási élek is szerepelnek. z egyszerűsített módszerrel: 1 ( Qsd q = U R + lψ ) (5.5.) V 72 z összefüggés jobb oldalán a második szorzatösszegben a lábazatok, talajjal érintkező padlók, pincefalak vonalmenti veszteségei szerepelnek, a hőhidak hatását a korrigált hőátbocsátási tényező fejezi ki. 6. fűtés éves nettó hőenergia igénye 6.1. Egyszerűsített számítási módszer alkalmazása esetén a fűtés éves nettó hőenergia igénye Q F =[ 72V(q +0,35n) 4,4Vq b ] σ [kwh/a] (6.1.) illetve ennek fajlagos értéke QF q f = [kwh/m 2 a] (6.2.) légcsereszám, a belső hőterhelés fajlagos értéke és a szakaszosan (éjszakára, hétvégére) leszabályozott fűtési üzem hatását kifejező σ csökkentő tényező a 2. Mellékletben megadott, az épület rendeltetésétől függő adat Részletes számítási módszer alkalmazása esetén számítandó az egyensúlyi hőmérsékletkülönbség: 9

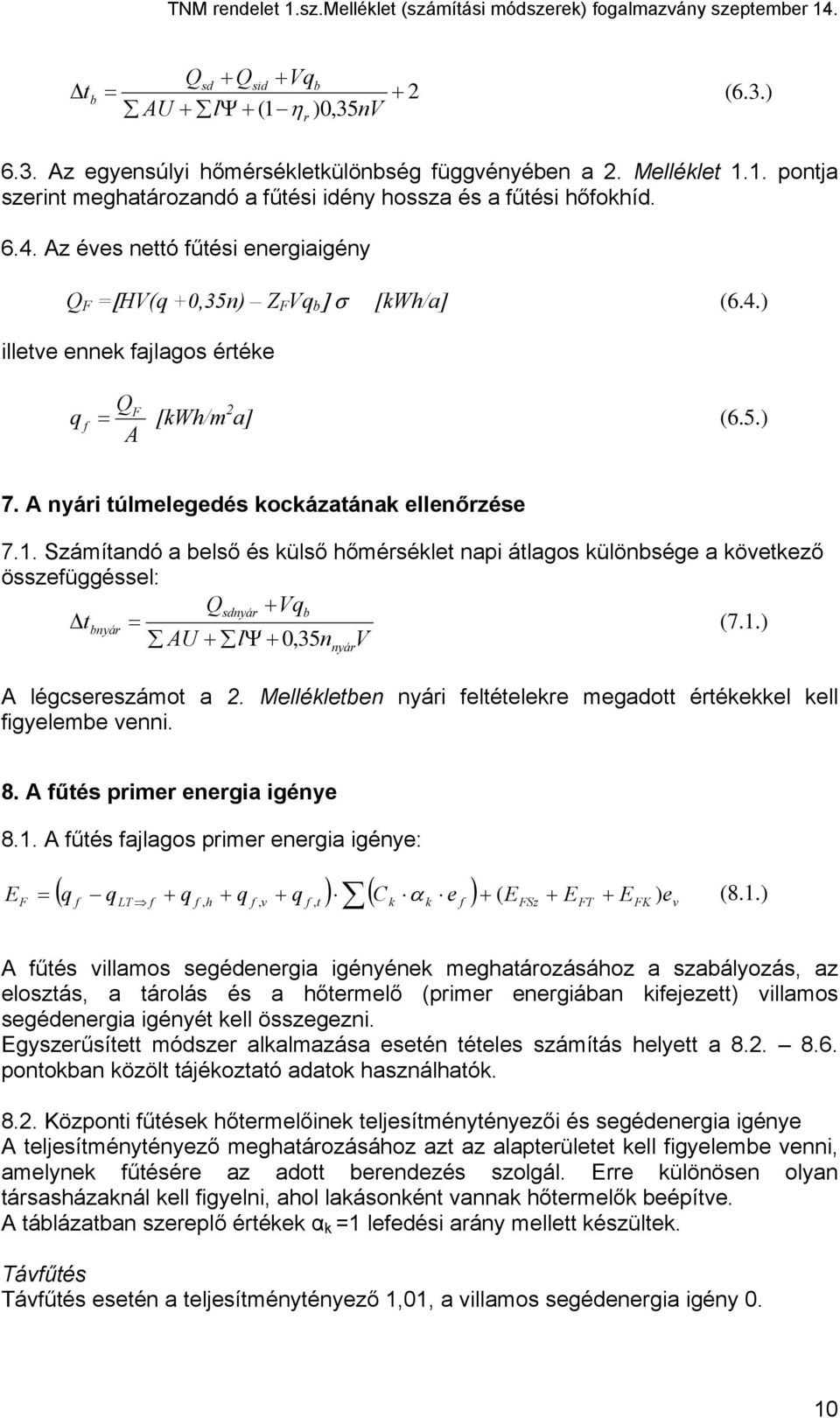

10 t b Qsd + Qsid + Vqb = U + lψ + (1 η )0,35nV r + 2 (6.3.) 6.3. z egyensúlyi hőmérsékletkülönbség függvényében a 2. Melléklet 1.1. pontja szerint meghatározandó a fűtési idény hossza és a fűtési hőfokhíd z éves nettó fűtési energiaigény Q F =[HV(q +0,35n) Z F Vq b ] σ [kwh/a] (6.4.) illetve ennek fajlagos értéke QF q f = [kwh/m 2 a] (6.5.) 7. nyári túlmelegedés kockázatának ellenőrzése 7.1. Számítandó a belső és külső hőmérséklet napi átlagos különbsége a következő összefüggéssel: Qsdnyár + Vqb tbnyár = (7.1.) U + lψ + 0,35n V nyár légcsereszámot a 2. Mellékletben nyári feltételekre megadott értékekkel kell figyelembe venni. 8. fűtés primer energia igénye 8.1. fűtés fajlagos primer energia igénye: E F ( q f qlt f + q f, h + q f, v + q f, t ) ( Ck k e f ) + ( EFSz + EFT + EFK ) ev = α (8.1.) fűtés villamos segédenergia igényének meghatározásához a szabályozás, az elosztás, a tárolás és a hőtermelő (primer energiában kifejezett) villamos segédenergia igényét kell összegezni. Egyszerűsített módszer alkalmazása esetén tételes számítás helyett a pontokban közölt tájékoztató adatok használhatók Központi fűtések hőtermelőinek teljesítménytényezői és segédenergia igénye teljesítménytényező meghatározásához azt az alapterületet kell figyelembe venni, amelynek fűtésére az adott berendezés szolgál. Erre különösen olyan társasházaknál kell figyelni, ahol lakásonként vannak hőtermelők beépítve. táblázatban szereplő értékek α k =1 lefedési arány mellett készültek. Távfűtés Távfűtés esetén a teljesítménytényező 1,01, a villamos segédenergia igény 0. 10

11 folyékony és gáznemű tüzelőanyagokkal üzemelő hőtermelők teljesítménytényezői és villamos segédenergia igénye 8.1. TÁBLÁZT. FŰTÖTT TÉREN KÍVÜL ELHELYEZETT KZÁNOK TELJESÍTMÉNYTÉNYEZŐI C K ÉS SEGÉDENERGI IGÉNYE q k,v lapterület [m 2 ] Állandó hőmérsékletű Teljesítménytényezők C k [-] lacsony hőmérsékletű Kondenzációs Segédenergia q k,v [kwh/m 2 a] 100 1,38 1,14 1,05 0, ,33 1,13 1,05 0, ,30 1,12 1,04 0, ,27 1,12 1,04 0, ,23 1,11 1,03 0, ,21 1,10 1,03 0, ,20 1,10 1,02 0, ,18 1,09 1,02 0, ,16 1,09 1,02 0, ,14 1,08 1,01 0, ,13 1,08 1,01 0, TÁBLÁZT: FŰTÖTT TÉREN BELÜL ELHELYEZETT KZÁNOK TELJESÍTMÉNYTÉNYEZŐI C K ÉS SEGÉDENERGI IGÉNYE q k,v lapterület [m 2 ] Állandó hőmérsékletű Teljesítménytényezők C k [-] lacsony hőmérsékletű Kondenzációs Segédenergia q k,v [kwh/m 2 a] 100 1,30 0, ,24 0, ,21 1,08 1,01 0, ,18 0, ,15 0,38 11

12 8.3. TÁBLÁZT: ELEKTROMOS ÜZEMŰ HŐSZIVTTYÚK C K TELJESÍTMÉNYTÉNYEZŐJE Hőforrás / Fűtőközeg Víz/Víz Talajhő/Víz Levegő/Víz Távozó levegő/víz Fűtővíz hőmérséklete Teljesítménytényező C k [-] 55/45 0,23 35/28 0,19 55/45 0,27 35/28 0,23 55/45 0,37 35/28 0,30 55/45 0,30 35/28 0, TÁBLÁZT: SZILÁRD- ÉS BIOMSSZTÜZELÉS C K [-] TELJESÍTMÉNYTÉNYEZŐJE Szilárdtüzelésű Fatüzelésű Pellettüzelésű 1,85 1,75 1, TÁBLÁZT: SZILÁRD- ÉS BIOMSSZTÜZELÉS q k,v SEGÉDENERGI IGÉNYE lapterület [m 2 ] Szilárdtüzelésű (szabályozó nélkül) Fatüzelésű (szabályozóval) Pellet-tüzelésű (Ventilátorral/ elektromos gyújtással) ,19 1, ,13 1, ,10 1, ,07 1, ,04 1,65 12

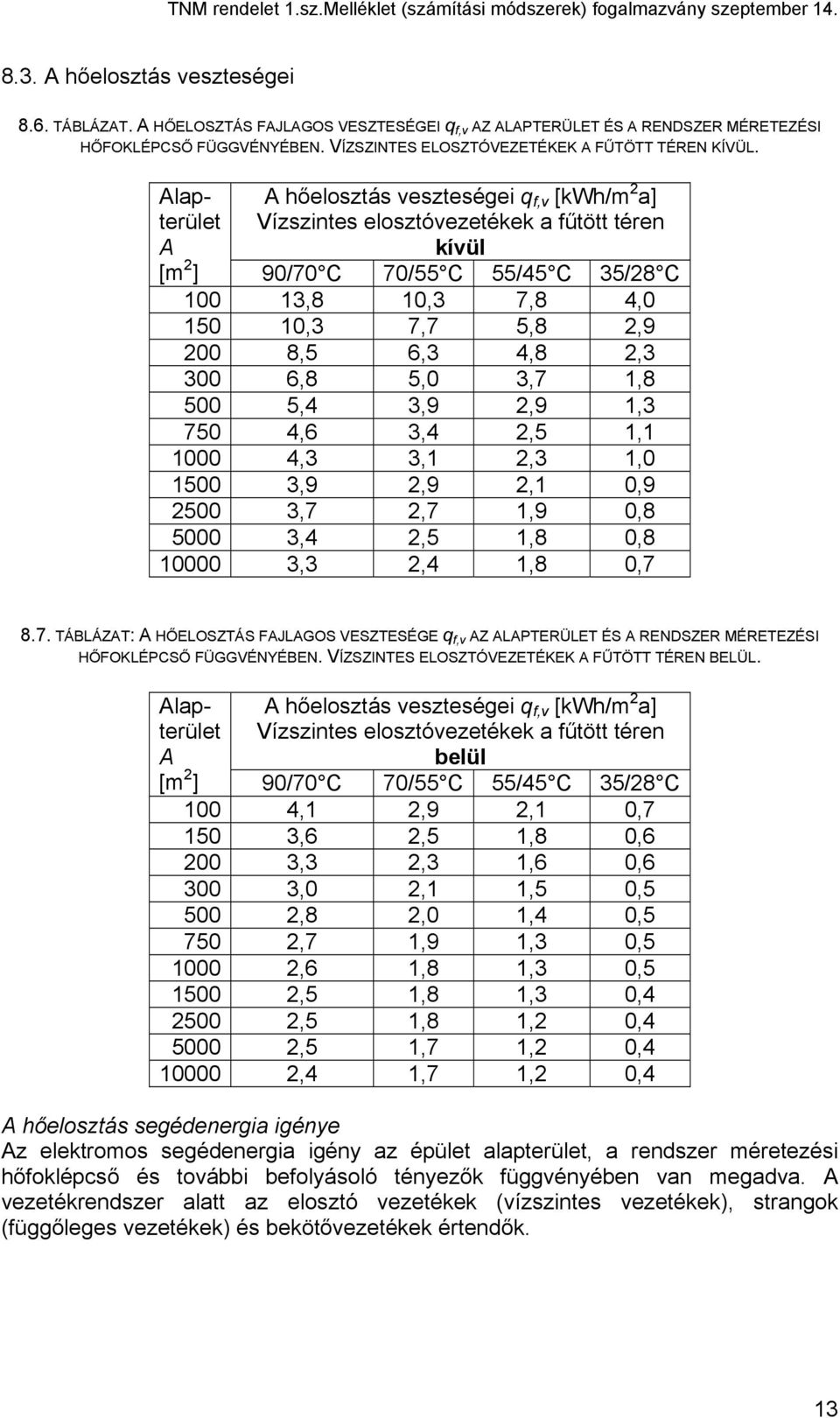

13 8.3. hőelosztás veszteségei 8.6. TÁBLÁZT. HŐELOSZTÁS FJLGOS VESZTESÉGEI q f,v Z LPTERÜLET ÉS RENDSZER MÉRETEZÉSI HŐFOKLÉPCSŐ FÜGGVÉNYÉBEN. VÍZSZINTES ELOSZTÓVEZETÉKEK FŰTÖTT TÉREN KÍVÜL. lapterület hőelosztás veszteségei q f,v [kwh/m 2 a] Vízszintes elosztóvezetékek a fűtött téren kívül [m 2 ] 90/70 C 70/55 C 55/45 C 35/28 C ,8 10,3 7,8 4, ,3 7,7 5,8 2, ,5 6,3 4,8 2, ,8 5,0 3,7 1, ,4 3,9 2,9 1, ,6 3,4 2,5 1, ,3 3,1 2,3 1, ,9 2,9 2,1 0, ,7 2,7 1,9 0, ,4 2,5 1,8 0, ,3 2,4 1,8 0, TÁBLÁZT: HŐELOSZTÁS FJLGOS VESZTESÉGE q f,v Z LPTERÜLET ÉS RENDSZER MÉRETEZÉSI HŐFOKLÉPCSŐ FÜGGVÉNYÉBEN. VÍZSZINTES ELOSZTÓVEZETÉKEK FŰTÖTT TÉREN BELÜL. lapterület hőelosztás veszteségei q f,v [kwh/m 2 a] Vízszintes elosztóvezetékek a fűtött téren belül [m 2 ] 90/70 C 70/55 C 55/45 C 35/28 C 100 4,1 2,9 2,1 0, ,6 2,5 1,8 0, ,3 2,3 1,6 0, ,0 2,1 1,5 0, ,8 2,0 1,4 0, ,7 1,9 1,3 0, ,6 1,8 1,3 0, ,5 1,8 1,3 0, ,5 1,8 1,2 0, ,5 1,7 1,2 0, ,4 1,7 1,2 0,4 hőelosztás segédenergia igénye z elektromos segédenergia igény az épület alapterület, a rendszer méretezési hőfoklépcső és további befolyásoló tényezők függvényében van megadva. vezetékrendszer alatt az elosztó vezetékek (vízszintes vezetékek), strangok (függőleges vezetékek) és bekötővezetékek értendők. 13

14 lapterület [m 2 ] 8.8. TÁBLÁZT: FJLGOS VILLMOS SEGÉDENERGI IGÉNY E FSZ [ [KWH/M 2 ] 20, 15, 10 ÉS 7 K HŐFOKLÉPCSŐ ESETÉN Fordulatszám szabályozású szivattyú Szabad fűtőfelületek Beágyazott fűtőfelületek 20 K 15 K 10 K 90/70 70/55 55/45 C C C 7 K 20 K 90/70 C Állandó fordulatú szivattyú Szabad fűtőfelületek 15 K 70/55 C 10 K 55/45 C Beágyazott fűtőfelületek 7 K 100 1,69 1,85 1,98 3,52 2,02 2,22 2,38 4, ,12 1,24 1,35 2,40 1,42 1,56 1,71 3, ,86 0,95 1,06 1,88 1,11 1,24 1,38 2, ,61 0,68 0,78 1,39 0,81 0,91 1,04 1, ,42 0,48 0,57 1,01 0,57 0,65 0,78 1, ,33 0,38 0,47 0,83 0,45 0,52 0,64 1, ,28 0,33 0,42 0,74 0,39 0,46 0,58 1, ,23 0,28 0,37 0,65 0,33 0,39 0,51 0, ,20 0,24 0,33 0,58 0,28 0,34 0,46 0, ,17 0,22 0,30 0,53 0,24 0,30 0,42 0, ,16 0,20 0,28 0,50 0,22 0,28 0,40 0,70 Eltérő méretezési hőfoklépcső esetén a közelebb eső szomszédos táblázati értékkel kell számolni teljesítmény és a hőigény illesztésének pontatlansága miatti veszteségek 8.9. TÁBLÁZT: TELJESÍTMÉNY ÉS HŐIGÉNY ILLESZTÉSÉNEK PONTTLNSÁG MITTI VESZTESÉGEK q f,h Rendszer Szabályozás q f,h [kwh/m 2 a] Szabályozás nélkül 15,0 Épület vagy rendeltetési egység 9,6 egy központi szabályozóval (pl. szobatermosztáttal) Vízfűtés Kétcsöves radiátoros és beágyazott fűtések Egycsöves fűtések Termosztatikus szelepek és más arányos szabályozók 2 K arányossági sávval 3,3 Megjegyzések 1 K arányossági sávval 1,1 Elektronikus szabályozó 0,7 Idő- és hőmérséklet szabályozás PI - vagy hasonló tulajdonsággal Elektronikus szabályozó optimalizálási funkcióval Épület vagy rendeltetési egység 1 központi szabályozóval (pl. szobatermosztáttal) Időjárásfüggő központi szabályozás helyiségenkénti szabályozás nélkül Termosztatikus szelepekkel 3,3 0,4 Pl. ablaknyitás, jelenlét érzékelés funkciókkal kibővítve 9,6 Pl. lakásonkénti vízszintes egycsöves rendszer 5,5 Pl. panelépületek átfolyós vagy átkötőszakaszos rendszere 14

15 z elektromos segédenergia igény 0 kwh/m 2 a értékkel számolható, ha a hőátadásnál nincs szükség ventilátorra hőtárolás veszteségei és segédenergia igénye TÁBLÁZT: HŐTÁROLÁS FJLGOS ENERGIIGÉNYE q f,t ÉS SEGÉDENERGI IGÉNYE F FT lapterület Fajlagos energiaigény q f,t [kwh/m 2 a] Segédenergia Elhelyezés a fűtött térben Elhelyezés a fűtött téren kívül igény [kwh/m 2 a] [m 2 ] 55/45 C 35/28 C 55/45 C 35/28 C 100 0,3 2,6 1,4 0, ,2 0,1 1,9 1,0 0, ,2 1,5 0,8 0, ,1 0,6 0, ,1 0,7 0,4 0, ,5 0,3 0, ,4 0,2 0, ,0 0,3 0,2 0, ,0 0,2 0,1 0, ,2 0,1 0, ,2 0,1 0,05 Szilárdtüzelésű vagy biomassza tüzelésű rendszer tárolóinál a táblázatban szereplő fajlagos energiaigény értékeket 2,6 szorzótényezővel meg kell szorozni. segédenergia igény értékei változtatás nélkül felhasználhatóak Egyedi fűtések TÁBLÁZT: EGYÉB BERENDEZÉSEK C K TELJESÍTMÉNYTÉNYEZŐJE Hőforrás / Fűtőközeg Teljesítménytényező C k [-] Elektromos hősugárzó 1,0 Elektromos hőtárolós kályha 1,0 Gázkonvektor 1,40 Kandalló, cserépkályha 1,80 Egyedi fűtés kályhával 1,90 Elektromos üzemű hőtárolós kályháknál a ventilátor energiája a hőátadás fajlagos energiájába bele van számítva. 15

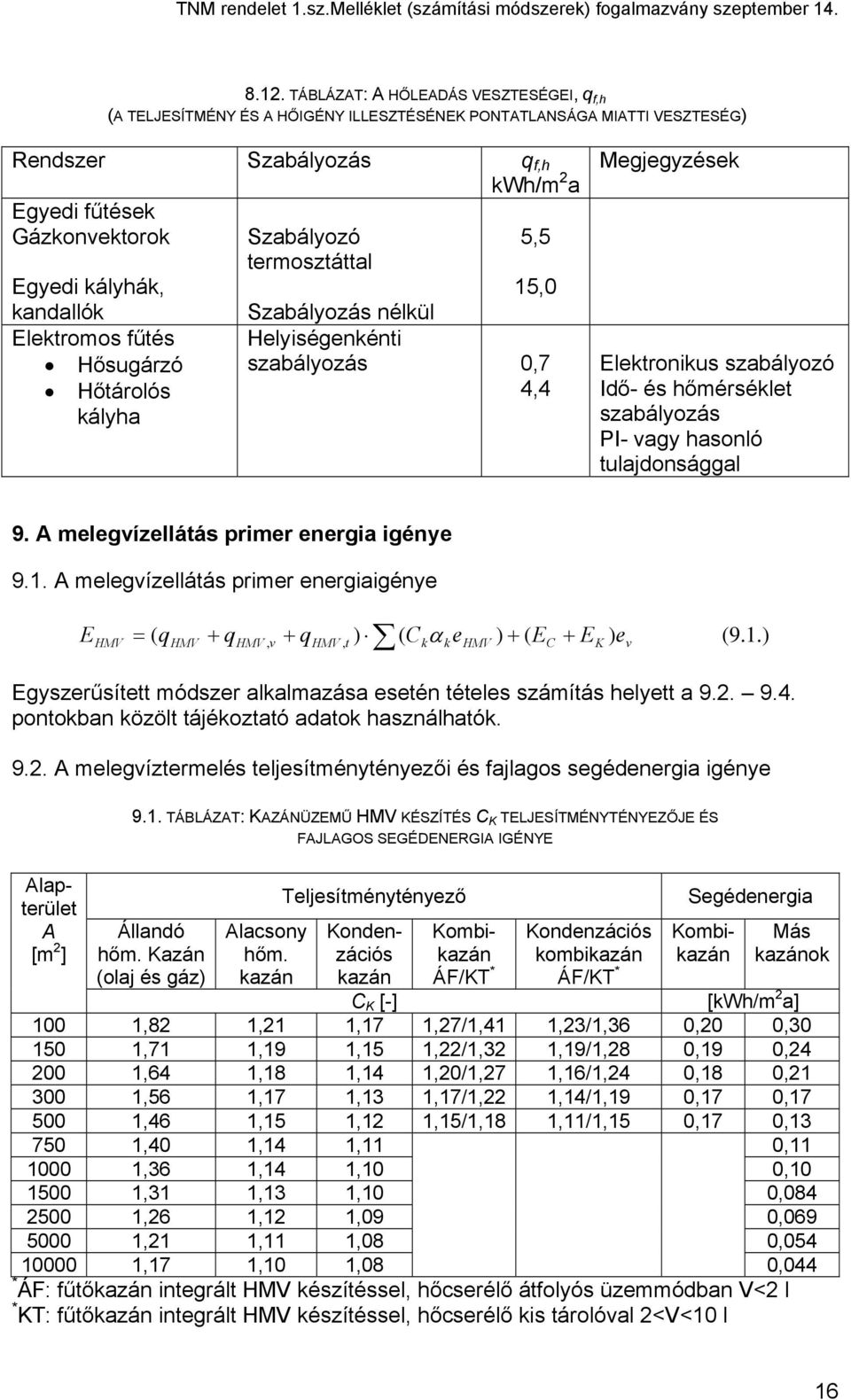

16 8.12. TÁBLÁZT: HŐLEDÁS VESZTESÉGEI, q f,h ( TELJESÍTMÉNY ÉS HŐIGÉNY ILLESZTÉSÉNEK PONTTLNSÁG MITTI VESZTESÉG) Rendszer Szabályozás q f,h kwh/m 2 a Egyedi fűtések Gázkonvektorok Szabályozó 5,5 termosztáttal Egyedi kályhák, 15,0 kandallók Elektromos fűtés Hősugárzó Hőtárolós kályha Szabályozás nélkül Helyiségenkénti szabályozás 0,7 4,4 Megjegyzések Elektronikus szabályozó Idő- és hőmérséklet szabályozás PI- vagy hasonló tulajdonsággal 9. melegvízellátás primer energia igénye 9.1. melegvízellátás primer energiaigénye E =, ) ( C α e ) + ( E + E ) e (9.1.) HMV ( qhmv + qhmv v + qhmv, t k k HMV C K v Egyszerűsített módszer alkalmazása esetén tételes számítás helyett a pontokban közölt tájékoztató adatok használhatók melegvíztermelés teljesítménytényezői és fajlagos segédenergia igénye lapterület [m 2 ] 9.1. TÁBLÁZT: KZÁNÜZEMŰ HMV KÉSZÍTÉS C K TELJESÍTMÉNYTÉNYEZŐJE ÉS FJLGOS SEGÉDENERGI IGÉNYE Állandó hőm. Kazán (olaj és gáz) lacsony hőm. Teljesítménytényező Kondenzációs Kombi ÁF/KT * Kondenzációs kombi ÁF/KT * Segédenergia Kombi Más ok C K [-] [kwh/m 2 a] 100 1,82 1,21 1,17 1,27/1,41 1,23/1,36 0,20 0, ,71 1,19 1,15 1,22/1,32 1,19/1,28 0,19 0, ,64 1,18 1,14 1,20/1,27 1,16/1,24 0,18 0, ,56 1,17 1,13 1,17/1,22 1,14/1,19 0,17 0, ,46 1,15 1,12 1,15/1,18 1,11/1,15 0,17 0, ,40 1,14 1,11 0, ,36 1,14 1,10 0, ,31 1,13 1,10 0, ,26 1,12 1,09 0, ,21 1,11 1,08 0, ,17 1,10 1,08 0,044 * ÁF: fűtő integrált HMV készítéssel, hőcserélő átfolyós üzemmódban V<2 l * KT: fűtő integrált HMV készítéssel, hőcserélő kis tárolóval 2<V<10 l 16

17 9.2. TÁBLÁZT. ELEKTROMOS ÜZEMŰ HMV KÉSZÍTÉS C K TELJESÍTMÉNYTÉNYEZŐJE Teljesítménytényező C K [-] Elektromos fűtőpatron 1,0 Átfolyós vízmelegítő, tároló 1,0 Távozó levegő 0,26 Hőszivattyú HMV készítésre Távozó levegő/friss levegő hővisszanyerő 0,29 η r =0,6 Távozó levegő/friss levegő hővisszanyerő 0,31 η r =0,8 Pince levegő 0, TÁBLÁZT: EGYÉB HMV KÉSZÍTŐ RENDSZEREK C K TELJESÍTMÉNYTÉNYEZŐJE ÉS VILLMOS SEGÉDENERGI IGÉNYE Rendszer Teljesítménytényező Segédenergia C K [-] [kwh/m 2 a] Távfűtés 1,14 0,40 Gázüzemű bojler 1,22 0 Átfolyós gáz-vízmelegítő 1,30 0 Szilárdtüzelésű fürdőhenger 2, melegvíztárolás fajlagos vesztesége 9.4. TÁBLÁZT: MELEGVÍZTÁROLÁS Q HMV,T FJLGOS VESZTESÉGE lapterü- tárolás hővesztesége a nettó melegvízkészítési hőigény százalékában tároló a fűtött légtéren belül let [m 2 ] Indirekt fűtésű tároló Csúcson kívüli árammal működő elektromos bojler Nappali árammalműködő elektromos bojler Gázüzemű bojler

18 9.4. TÁBLÁZT (FOLYTTÁS): MELEGVÍZTÁROLÁS Q HMV,T FJLGOS VESZTESÉGE lapterü- tárolás hővesztesége a nettó melegvízkészítési hőigény százalékában tároló a fűtött légtéren kívül let [m 2 ] Indirekt fűtésű tároló Csúcson kívüli árammal működő elektromos bojler Nappali árammal működő elektromos bojler Gázüzemű bojler melegvíz elosztás veszteségei 9.5. TÁBLÁZT: MELEGVÍZ ELOSZTÓ ÉS CIRKULÁCIÓS VEZETÉK FJLGOS ENERGIIGÉNYE q HMV,v lap- z elosztás hővesztesége a nettó melegvíz készítési hőigény százalékában terület Cirkulációval Cirkuláció nélkül [m 2 ] Elosztás a fűtött téren kívül Elosztás a fűtött téren belül Elosztás a fűtött téren kívül Elosztás a fűtött téren belül > cirkulációs vezeték fajlagos segédenergia igénye 9.6. TÁBLÁZT. ÉS CIRKULÁCIÓS VEZETÉK q HMV,v FJLGOS SEGÉDENERGI IGÉNYE [m 2 ] Fajlagos segédenergia igény [kwh/m 2 a] 100 1, , , , , , , , , ,11 18

19 10. szellőzési rendszerek primer energia igénye légcserét és a levegő melegítését szolgáló szellőzési rendszerek fajlagos primer energia igénye E LT 1 {[ QLT, n ( 1+ f LT, sz ) + QLT, v ] elt + ( EVENT + ELT, s ) ev} = [kwh/m 2 a] (10.1.) Primer energiatartalom tekintetében a fűtési rendszer energiahordozójának primer energiatartalma mérvadó, ha a légtechnikai és a fűtési rendszer energiaellátása azonos forrásról történik, a légtechnikai rendszerben használt energiahordozó a mértékadó egyéb esetben. hőtermelők teljesítménytényezőjét és a primer energia átalakítási tényezőket a fűtésnél megadott módon kell felvenni. Egy épületben több egymástól független légtechnikai rendszer lehet. Minden légtechnikai rendszer fajlagos primer energia igénye külön számítandó, és azokat a végén kell összegezni és az alapterülettel elosztani. Egyszerűsített módszer alkalmazása esetén tételes számítás helyett a pontokban közölt tájékoztató adatok és összefüggések használhatók légtechnikai rendszerek ventilátorainak villamos energia igénye rendszerekbe épített ventilátorok villamos energiaigényét az alábbi összefüggéssel lehet meghatározni: 1 VLT plt ELTh = Z a, LT / η vent [ kwh a] (10.2.) ventilátor összhatásfoka magában foglalja a ventilátor, a hajtás és a motor veszteségeit. Értéke pontosabb adat hiányában az alábbi táblázat szerint vehető fel: TÁBLÁZT: VENTILÁTOROK ÖSSZHTÁSFOK η vent Ventilátor térfogatárama V LT [m 3 /h] Ventilátor összhatásfoka η vent [-] Nagy ventilátorok V LT 0,70 Közepes ventilátorok V LT < ,55 Kis ventilátorok V LT < ,40 Ha az épületben több ventilátor/légtechnikai rendszer üzemel, azok fogyasztását összegezni kell légtechnikai rendszer hőenergia fogyasztása, illetve hatása a fűtési rendszer hőenergia fogyasztására Hővisszanyerő alkalmazása esetén: légtechnika által fedezett éves fűtési hőenergia: Z LT QLT F = 0,35 V n H η r [ kwh / a] (10.3.)

20 Ez a tétel a nettó fűtési hőenergia fogyasztásból levonható. Primer energia tekintetében a fűtési rendszer kiváltott energiahordozójának primer energiatartalma a mérvadó. levegő más forrásból történő felmelegítése esetén: légtechnikai rendszer (pl. fűtőkalorifer, szoláris rendszer, hőlégfúvó, fagyvédelmi fűtés) nettó éves hőenergia fogyasztása és a fedezett éves fűtési hőenergia: Z LT QLT, n = QLT F = 0,35 V n ( H 4,4 ( ti tbef ) [ kwh/ a] (10.4.) 4400 Ez a tétel a nettó fűtési hőenergia fogyasztásból levonható, ugyanakkor a mérlegben mint a légtechnikai rendszer éves hőenergia fogyasztása jelenik meg. Ez a rendszer hővisszanyerővel kombinálható, ebben az esetben a légtechnika által fedezett energia: Z LT QLT F = 0,35 V n ( H 4,4 ( ti tbef ) [ kwh/ a] (10.5.) 4400 légtechnika rendszer nettó hőenergia igénye: ZLT QLT, n = 0,35Vn[ H (1 η r ) 4,4( ti tbef )] (10.6.) 4, légtechnikai rendszer bruttó éves hőenergia fogyasztása teljesítmény és az igény illesztésének pontatlansága miatti veszteség teljesítmény és az igény illesztésének pontatlansága miatti veszteség fajlagos értékét a táblázat tartalmazza TÁBLÁZT: TELJESÍTMÉNY ÉS Z IGÉNY ILLESZTÉSÉNEK PONTTLNSÁG MITTI VESZTESÉG NETTÓ HŐIGÉNY SZÁZLÉKÁBN f LT,sz Rendszer 20 C feletti befúvási hőmérséklet esetén 20 C alatti befúvási hőmérséklet esetén Hőmérséklet szabályozás módja Helyiségenkénti szabályozás Központi előszabályozással, helyiségenkénti szabályozás nélkül Központi és helyiségenkénti szabályozás nélkül f LT,sz Megjegyzés Érvényes az egyes helyi (helyiségenkénti) és a központi kialakításokra, függetlenül a levegő melegítés módjától. 1,0 Pl.: hővisszanyerős rendszer utófűtő nélkül 20
