1 Hegesztő szakemberek képzése Komócsin Mihály A Nemzetközi Akkreditáló Testület (IAB) és az Európai Hegesztési Szövetség (EWF) a Nemzetközi Hegesztési Intézet (IIW) közgyűlésével egy időben, július1 7 között tartotta ülését Dubrovnikban. Az üléseken számos döntés született, amelyek kapcsán egyrészt tájékoztatni szeretnénk a magyar szakembereket másrészt ez alkalmat jelent a hazai mellett a nemzetközi képzési, minősítési és tanúsítási rendszer egy átfogóbb bemutatásra is. 1. Az IIW (IAB) keretében folyó képzések. Az IIW (IAB) keretében: Nemzetközi Hegesztőmérnök Nemzetközi Hegesztőtechnológus Nemzetközi Hegesztőspecialista Nemzetközi Kiemelt Hegesztő Nemzetközi Hegesztőfelügyelő Nemzetközi Hegesztő Nemzetközi Hegesztettszerkezetet Tervező diploma szerezhető. Ez utóbbi, a Nemzetközi Hegesztettszerkezetet Tervező az IAB-ben bevezetett új képzés, amelynek célja, hogy teljeskörű illetve általános ismereteket adjon a hegesztéssel készülő termékek tervezéséről és a legfontosabb hegesztő eljárásokról. A teljeskörű képzés hét, egyenként 25 órás modulból áll. Az általános szintű képzésnél elmarad a 4, 5 és 6. modul. Az egyes modulokat az 1. táblázatban foglaltuk össze. 1. táblázat A Nemzetközi Hegesztettszerkezetet Tervező képzés moduljai Modul Modul neve Címszavak sorszáma 1 Hegesztéstechnológia Hegesztési fogalmak, rajzjelek. Hegesztő eljárások áttekintése. Anyagok és metallurgia 2 Anyagok szilárdsága Statikus egyensúly. Feszültség, alakváltozás, deformáció. Károsodási mechanizmusok. Kifáradás. Bevezetés a törésmechanikába. Anyagjellemzők. 3 Hegesztett szerkezetek tervezése 4 Hegesztett kötések tervezése 5 Hegesztett lemezszerkezetek tervezése 6 Hegesztett szerkezetek tervezésének optimálása 7 Gyártás, költségek, minőség és ellenőrzés Szerkezetek főbb csoportjai. Terhelések. Bevezetés a szerkezettervezésbe. Szerkezet elemzés. Tervezési irányelvek, előírások és szabványok Hegesztett kötések fajtái. Hegesztett kötések méretezése statikus, ismétlődő terhelésre és ridegtörésre. Lemezek és héjak. Gerendák és oszlopok. A hegesztés okozta feszültségek és deformációk csökkentését célzó tervezés. Bevezetés a szerkezettervezés optimálásba. A statikus és ismétlődő igénybevételnek kitett kötések optimális tervezése. Hegesztett szerkezetek utókezelése. Konstrukciós irányelvek a kézi és gépi hegesztéshez. Számítási eljárások és a kifáradásra méretezés. Laboratóriumi vizsgálatok. Gyártási költségek és csökkentésük. Gyártásbarát konstrukció. A hegesztett szerkezetek gyártásának minőségirányítása. Ellenőrzési módszerek és átvételi feltételek. A képzés szerkezetét és a be- és kilépési feltételeket az 1. ábra mutatja be.

2 1. ábra A Nemzetközi Hegesztettszerkezetet Tervező képzés struktúrája Az EWF és az IIW közötti megállapodásnak megfelelően az ISO szabvány megjelenése miatt 2007 februárját követően indítandó képzések már nem zárulhatnak EWE/EWT/EWS/EWT diplomák csak IWE/IWT/IWS/IWT diplomák kiadásával. 2. Az IIW (IAB) keretében folyó képzések harmonizációja. A világ 6 milliárd lakosából már 4,6 milliárd főt képvisel az IAB-hez társult 39 tagország. Ez az oktatási struktúrában, az előképzettségben, a hegesztéses gyártás tradícióiban és termékválasztékában is óriási változatosságot jelent. Mind e mellett a diplomák egyenértékűsége érdekében szükség van a képzés és a számonkérés további harmonizációjára. Ennek jegyében elkészült a felülvizsgált, egységes szerkezetű, IWE/IWT/IWS/IWP irányelv. A most induló képzéseknél ezt a dokumentumot kell alkalmazni. Ugyancsak a harmonizációt szolgálta, - mint arról a Hegesztéstechnika számában hírt is adtunk -, hogy Magyarországon is az IWE képzésekhez a belépés feltétele a legalább BSc szintű, az IWT képzéseknél a belépés feltétele a legalább mérnökasszisztensi végzettség. Az új bemeneti feltételek a 2007 februárját követően indítandó képzések esetében alkalmazhatók. Hangsúlyozni kell, hogy a bemeneti feltételek enyhítése semmilyen vonatkozásban nem érinti a képzések tematikáját, tartalmát illetve a vizsgakövetelményeit. Mint ismeretes, a különböző képzési szintekhez harmonizált, feleletválogatós ek készülnek. A magyar részvétellel folyó munkacsoporti munka jelenlegi állása: 2. táblázat A harmonizált vizsga einek áttekintése Modul Összes szükséges Adatbázisban található Adatbázisban található, szakértők által elfogadott Adatbázisban található, szakértők által elfogadott, magyarra fordított Ellenőrzött, magyarra fordított Kötelező alkalmazás időpontja Szint IWE /02/01 IWT /01/01 IWS IWP IW * IWIP * * most kezdődik a gyűjtés Az IWE szintre a gyűjtemény rendelkezésre áll, a 2007 februártól induló képzéseknél alkalmazása kötelező. A vizsgáztató hely a Vizsgáztató Bizottság elnökétől kérheti egy adott vizsgára modu-

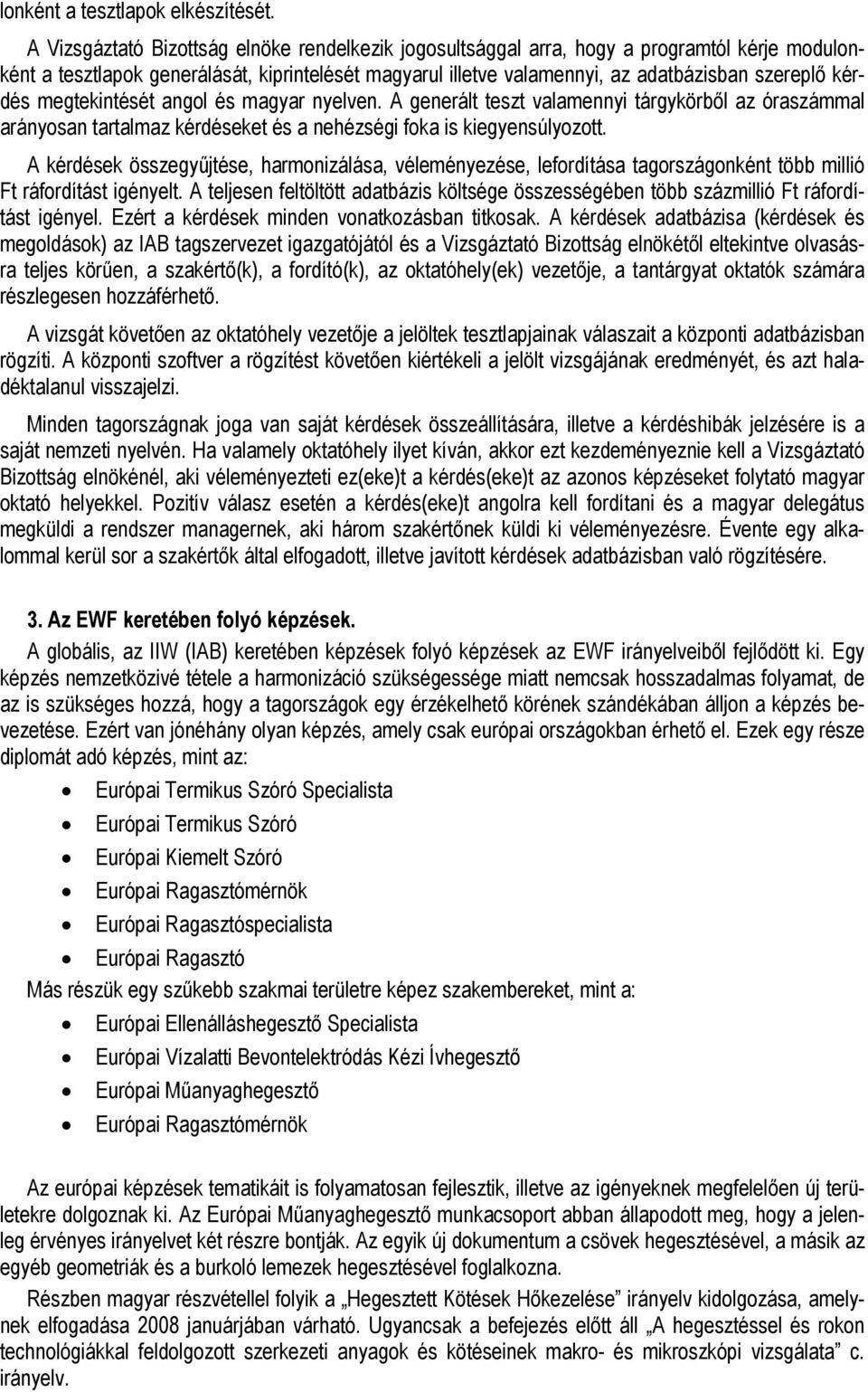

3 lonként a tesztlapok elkészítését. A Vizsgáztató Bizottság elnöke rendelkezik jogosultsággal arra, hogy a programtól kérje modulonként a tesztlapok generálását, kiprintelését magyarul illetve valamennyi, az adatbázisban szereplő megtekintését angol és magyar nyelven. A generált teszt valamennyi tárgykörből az óraszámmal arányosan tartalmaz eket és a nehézségi foka is kiegyensúlyozott. A ek összegyűjtése, harmonizálása, véleményezése, lefordítása tagországonként több millió Ft ráfordítást igényelt. A teljesen feltöltött adatbázis költsége összességében több százmillió Ft ráfordítást igényel. Ezért a ek minden vonatkozásban titkosak. A ek adatbázisa (ek és megoldások) az IAB tagszervezet igazgatójától és a Vizsgáztató Bizottság elnökétől eltekintve olvasásra teljes körűen, a szakértő(k), a fordító(k), az oktatóhely(ek) vezetője, a tantárgyat oktatók számára részlegesen hozzáférhető. A vizsgát követően az oktatóhely vezetője a jelöltek tesztlapjainak válaszait a központi adatbázisban rögzíti. A központi szoftver a rögzítést követően kiértékeli a jelölt vizsgájának eredményét, és azt haladéktalanul visszajelzi. Minden tagországnak joga van saját ek összeállítására, illetve a hibák jelzésére is a saját nemzeti nyelvén. Ha valamely oktatóhely ilyet kíván, akkor ezt kezdeményeznie kell a Vizsgáztató Bizottság elnökénél, aki véleményezteti ez(eke)t a (eke)t az azonos képzéseket folytató magyar oktató helyekkel. Pozitív válasz esetén a (eke)t angolra kell fordítani és a magyar delegátus megküldi a rendszer managernek, aki három szakértőnek küldi ki véleményezésre. Évente egy alkalommal kerül sor a szakértők által elfogadott, illetve javított ek adatbázisban való rögzítésére. 3. Az EWF keretében folyó képzések. A globális, az IIW (IAB) keretében képzések folyó képzések az EWF irányelveiből fejlődött ki. Egy képzés nemzetközivé tétele a harmonizáció szükségessége miatt nemcsak hosszadalmas folyamat, de az is szükséges hozzá, hogy a tagországok egy érzékelhető körének szándékában álljon a képzés bevezetése. Ezért van jónéhány olyan képzés, amely csak európai országokban érhető el. Ezek egy része diplomát adó képzés, mint az: Európai Termikus Szóró Specialista Európai Termikus Szóró Európai Kiemelt Szóró Európai Ragasztómérnök Európai Ragasztóspecialista Európai Ragasztó Más részük egy szűkebb szakmai területre képez szakembereket, mint a: Európai Ellenálláshegesztő Specialista Európai Vízalatti Bevontelektródás Kézi Ívhegesztő Európai Műanyaghegesztő Európai Ragasztómérnök Az európai képzések tematikáit is folyamatosan fejlesztik, illetve az igényeknek megfelelően új területekre dolgoznak ki. Az Európai Műanyaghegesztő munkacsoport abban állapodott meg, hogy a jelenleg érvényes irányelvet két részre bontják. Az egyik új dokumentum a csövek hegesztésével, a másik az egyéb geometriák és a burkoló lemezek hegesztésével foglalkozna. Részben magyar részvétellel folyik a Hegesztett Kötések Hőkezelése irányelv kidolgozása, amelynek elfogadása 2008 januárjában várható. Ugyancsak a befejezés előtt áll A hegesztéssel és rokon technológiákkal feldolgozott szerkezeti anyagok és kötéseinek makro- és mikroszkópi vizsgálata c. irányelv.

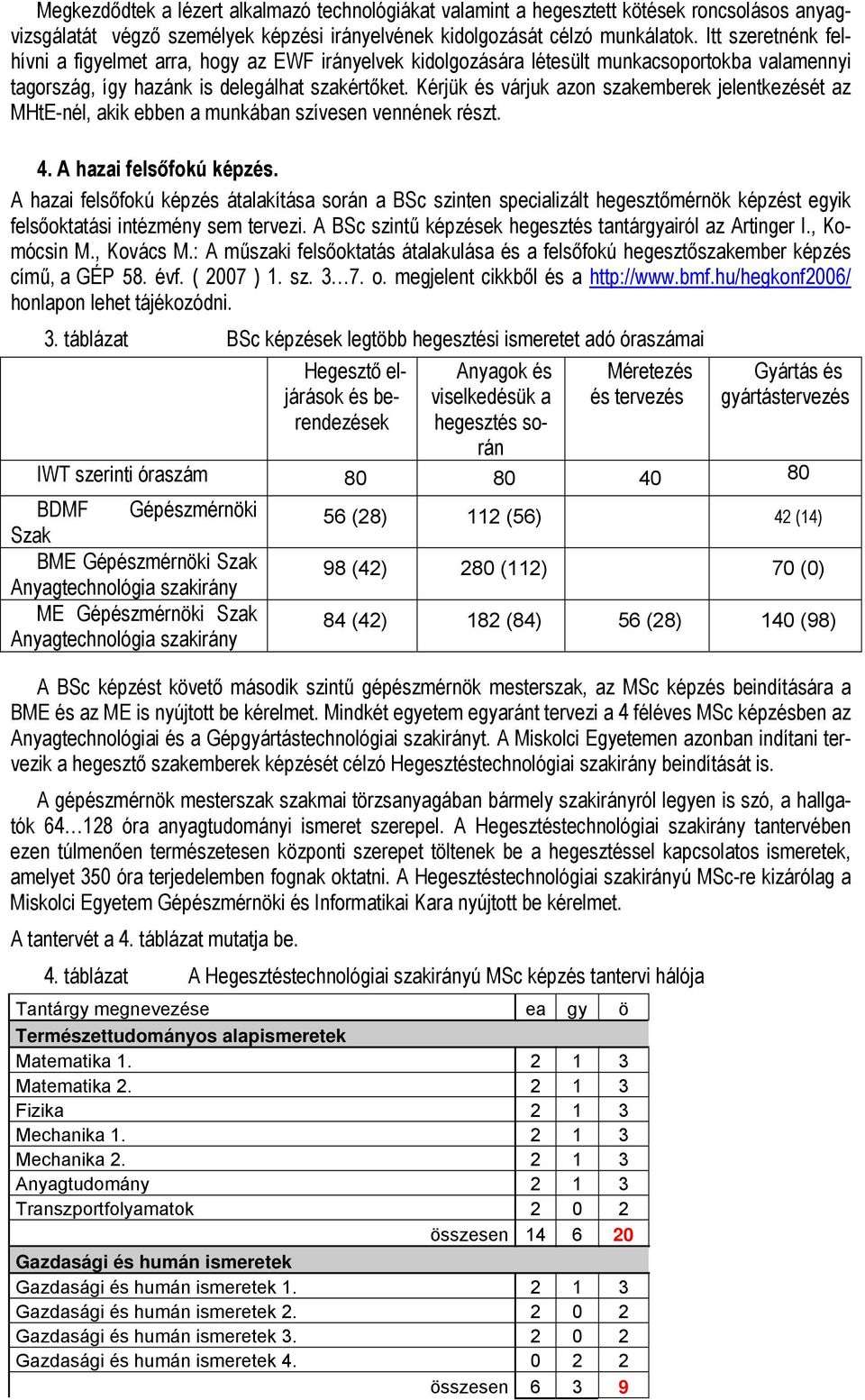

4 Megkezdődtek a lézert alkalmazó technológiákat valamint a hegesztett kötések roncsolásos anyagvizsgálatát végző személyek képzési irányelvének kidolgozását célzó munkálatok. Itt szeretnénk felhívni a figyelmet arra, hogy az EWF irányelvek kidolgozására létesült munkacsoportokba valamennyi tagország, így hazánk is delegálhat szakértőket. Kérjük és várjuk azon szakemberek jelentkezését az MHtE-nél, akik ebben a munkában szívesen vennének részt. 4. A hazai felsőfokú képzés. A hazai felsőfokú képzés átalakítása során a BSc szinten specializált hegesztőmérnök képzést egyik felsőoktatási intézmény sem tervezi. A BSc szintű képzések hegesztés tantárgyairól az Artinger I., Komócsin M., Kovács M.: A műszaki felsőoktatás átalakulása és a felsőfokú hegesztőszakember képzés című, a GÉP 58. évf. ( 2007 ) 1. sz o. megjelent cikkből és a honlapon lehet tájékozódni. 3. táblázat BSc képzések legtöbb hegesztési ismeretet adó óraszámai Hegesztő eljárások és berendezések Anyagok és viselkedésük a hegesztés során Méretezés és tervezés Gyártás és gyártástervezés IWT szerinti óraszám BDMF Gépészmérnöki Szak 56 (28) 112 (56) 42 (14) BME Gépészmérnöki Szak Anyagtechnológia szakirány 98 (42) 280 (112) 70 (0) ME Gépészmérnöki Szak Anyagtechnológia szakirány 84 (42) 182 (84) 56 (28) 140 (98) A BSc képzést követő második szintű gépészmérnök mesterszak, az MSc képzés beindítására a BME és az ME is nyújtott be kérelmet. Mindkét egyetem egyaránt tervezi a 4 féléves MSc képzésben az Anyagtechnológiai és a Gépgyártástechnológiai szakirányt. A Miskolci Egyetemen azonban indítani tervezik a hegesztő szakemberek képzését célzó Hegesztéstechnológiai szakirány beindítását is. A gépészmérnök mesterszak szakmai törzsanyagában bármely szakirányról legyen is szó, a hallgatók óra anyagtudományi ismeret szerepel. A Hegesztéstechnológiai szakirány tantervében ezen túlmenően természetesen központi szerepet töltenek be a hegesztéssel kapcsolatos ismeretek, amelyet 350 óra terjedelemben fognak oktatni. A Hegesztéstechnológiai szakirányú MSc-re kizárólag a Miskolci Egyetem Gépészmérnöki és Informatikai Kara nyújtott be kérelmet. A tantervét a 4. táblázat mutatja be. 4. táblázat A Hegesztéstechnológiai szakirányú MSc képzés tantervi hálója Tantárgy megnevezése ea gy ö Természettudományos alapismeretek Matematika Matematika Fizika Mechanika Mechanika Anyagtudomány Transzportfolyamatok összesen Gazdasági és humán ismeretek Gazdasági és humán ismeretek Gazdasági és humán ismeretek Gazdasági és humán ismeretek Gazdasági és humán ismeretek összesen 6 3 9

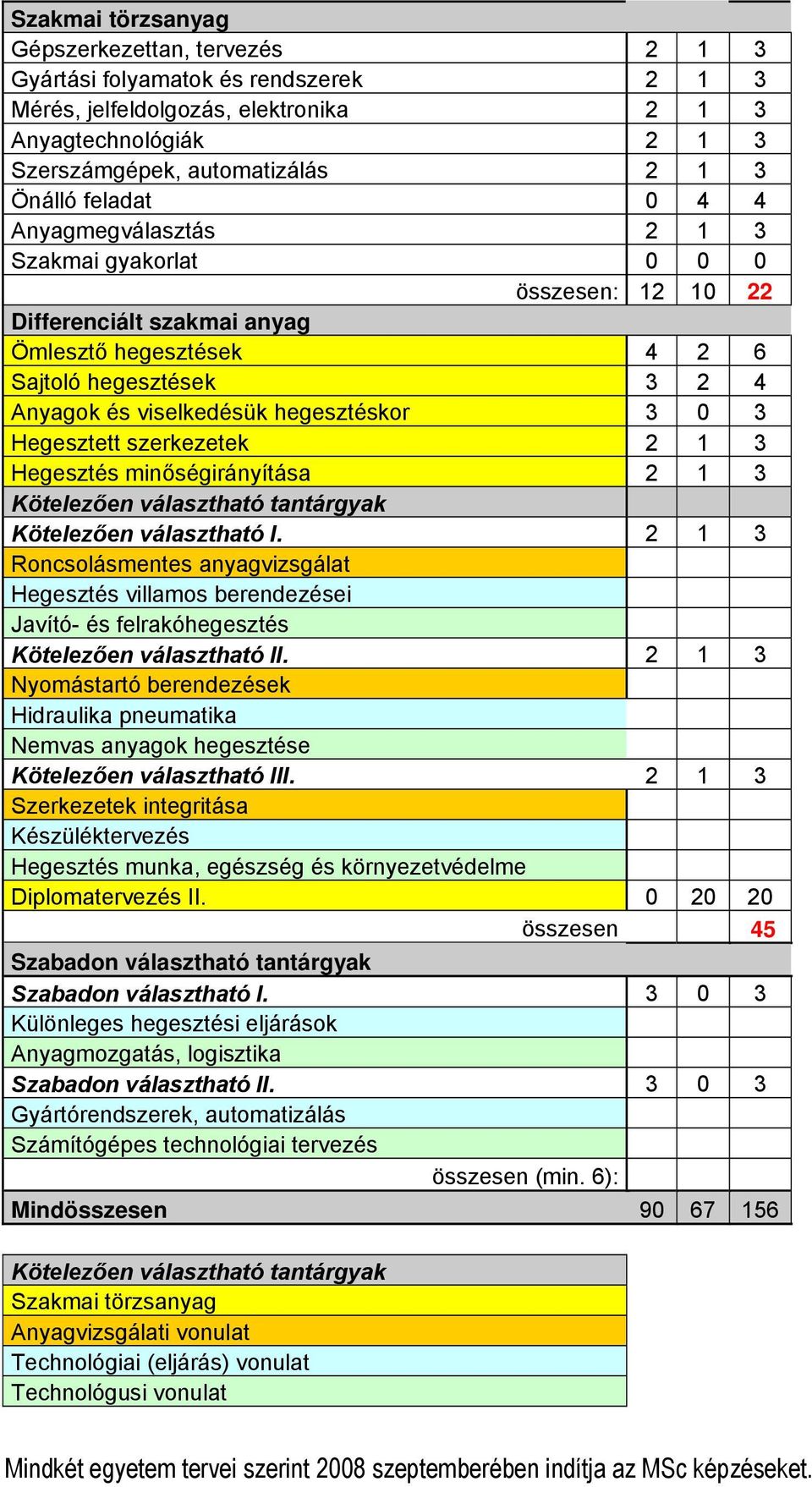

5 Szakmai törzsanyag Gépszerkezettan, tervezés Gyártási folyamatok és rendszerek Mérés, jelfeldolgozás, elektronika Anyagtechnológiák Szerszámgépek, automatizálás Önálló feladat Anyagmegválasztás Szakmai gyakorlat összesen: Differenciált szakmai anyag Ömlesztő hegesztések Sajtoló hegesztések Anyagok és viselkedésük hegesztéskor Hegesztett szerkezetek Hegesztés minőségirányítása Kötelezően választható tantárgyak Kötelezően választható I Roncsolásmentes anyagvizsgálat Hegesztés villamos berendezései Javító- és felrakóhegesztés Kötelezően választható II Nyomástartó berendezések Hidraulika pneumatika Nemvas anyagok hegesztése Kötelezően választható III Szerkezetek integritása Készüléktervezés Hegesztés munka, egészség és környezetvédelme Diplomatervezés II összesen 45 Szabadon választható tantárgyak Szabadon választható I Különleges hegesztési eljárások Anyagmozgatás, logisztika Szabadon választható II Gyártórendszerek, automatizálás Számítógépes technológiai tervezés összesen (min. 6): Mindösszesen Kötelezően választható tantárgyak Szakmai törzsanyag Anyagvizsgálati vonulat Technológiai (eljárás) vonulat Technológusi vonulat Mindkét egyetem tervei szerint 2008 szeptemberében indítja az MSc képzéseket.
