1 MTDL - Magyar Tartály Diagnosztikai Laboratórium Kft. Előadó: PÁL CSABA, okl. gépészmérnök, AT2 anyagvizsgáló MAE VII. Anyagvizsgálat a Gyakorlatban Kecskemét

2 MTDL független tartályvizsgáló szervezet Tárolótartályok és Nyomástartó berendezések Roncsolásmentes vizsgálata Időszakos felülvizsgálata Szerkezeti állapotfelmérése TÜV Rheiland tanúsítás ISO 9001:2008

3 Vizsgálati módszereink érvényes vizsgálati utasításokkal, szabvány- és jogszabályi előírásokkal rendelkeznek Gáznyomáspróbával összekötött akusztikus-emissziós (AE) vizsgálatainkat szabadalmaztatott használati mintaoltalom alatt álló műszaki feltételekkel végezzük U U

4 EU tagállamok elfogadták és irányelvekben lefektették azokat a műszaki feltételeket, amelyek a potenciálisan veszélyes termékekre és berendezésekre vonatkoznak. Ezek szerint a berendezéseknek olyanoknak kell lenniük, hogy rendeltetésszerű használat és előírás szerinti karbantartás esetén nem veszélyeztethetik személyek, háziállatok és anyagi javak biztonságát. Telepített nyomástartó berendezésekre vonatkozó irányelvek - 97/23 EK irányelv a nyomástartó berendezésekről - 87/404 EGK irányelv az egyszerű nyomástartó edényekről

5 Magyarországi jogrendbe állító rendeletek - 9/2001 (IV.5) GKM rendelet a nyomástartó berendezések és rendszerek követelményeiről - 63/2004 (IV.27) GKM rendelet a nyomástartó és töltőlétesítményekről - 23/2006 (II.3) Korm. r. a Bányafelügyeleti hatáskörbe tartozó nyomástartó berendezésekről - 273/2009 (XII.3) Korm. rendelet, a 23/2006 (II.3) módosításáról - Nyomástartó Berendezések Műszaki Biztonsági Szabályzata a rendeletek végrehajtásáról Ausztriában - 420/2004 DGÜW-V BGBI rendelet, a nyomástartó berendezések vizsgálatáról - 211/1992 Kesselgesetz BGBL törvény, mint kazántörvény - ÖVGW Richtlinie G2 irányelv - 446/2002 Flüssiggasverordnung FGV BGBL.II, mint PB-gáz rendelet

6 Fogyasztóknál elhelyezett PB-gáztartályok időszakos vizsgálatainak összehasonlítása: Magyarországon Külső szerkezeti vizsgálat 5 év Belső szerkezeti vizsgálat 10 év Ausztriában Külső szerkezeti vizsgálat 3 év Belső szerkezeti vizsgálat 12 év EU országok és a Magyarországi jogrend szerint is a belső szerkezeti vizsgálat és szilárdsági nyomáspróba helyettesíthető a gáznyomáspróbával összekötött akusztikus-emissziós (AE) integritás vizsgálattal. Több ezres tartályvizsgálati tapasztalat szerint, az évente megvizsgált kb. 500 tartály tekintetében - Külső szerkezeti hibás tartályok aránya meghaladta a 10%-ot - Belső szerkezeti hibás tartályok aránya elérte a közel 1%-ot

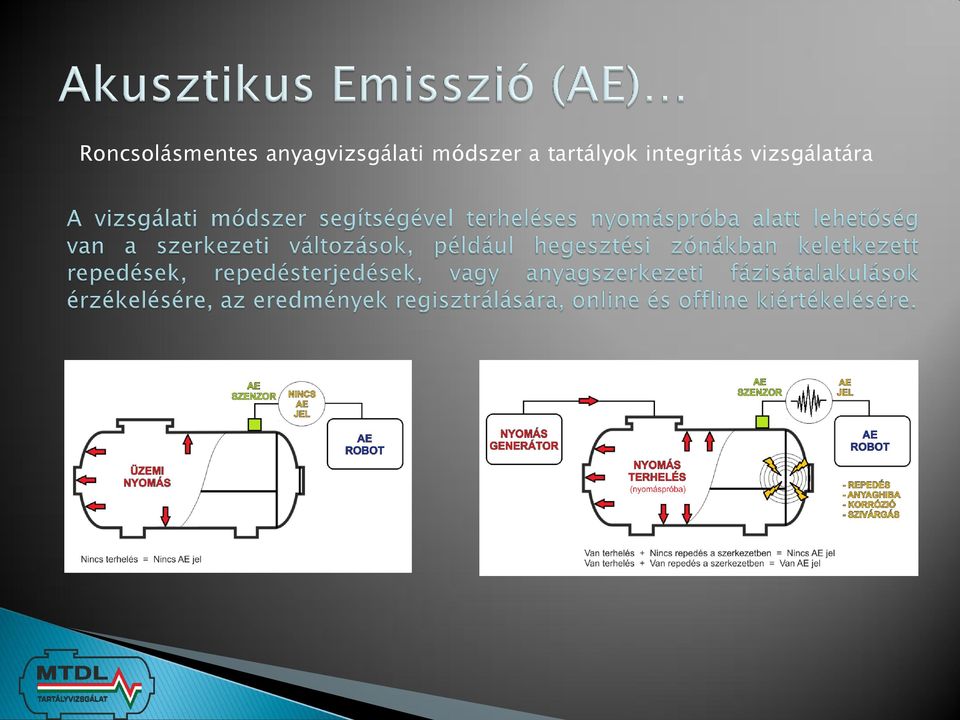

7 Roncsolásmentes anyagvizsgálati módszer a tartályok integritás vizsgálatára

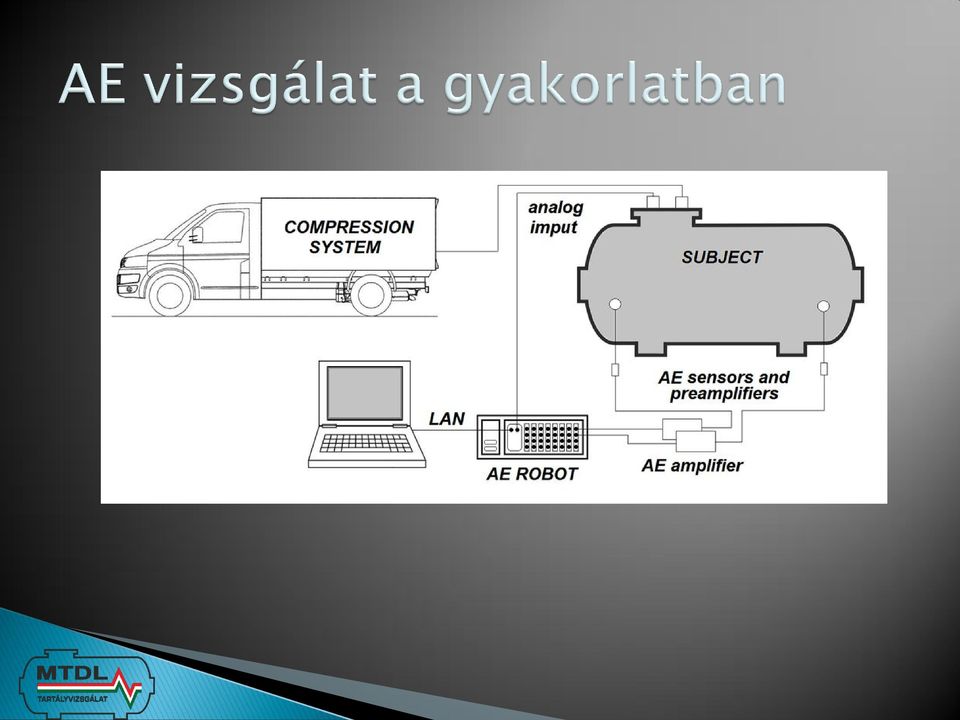

8

9 Tartályszerkezeti összeállításban alkalmazott legfontosabb hegesztési típuskötések Hossz- és körvarratban előforduló szerkezeti hibák - varratrepedések 1* Pál Csaba MTDL Kft. 2* - 3* G.Schauritsch Institut für Technische Physik TÜV Austria Services GmbH.

10 PB-gáztartályok akusztikus-emissziós (AE) vizsgálatánál alkalmazott harmonizált MSZ EN szabványok MSZ EN 12817:2010 LPG berendezések és tartozékok. Legfeljebb 13 m 3 űrtartalmú, cseppfolyósított szénhidrogéngázt (LPG-t) tároló tartályok ellenőrzése és újraminősítése. MSZ EN 12819:2010 LPG berendezések és tartozékok. 13 m 3 űrtartalmú, cseppfolyósított szénhidrogéngázt (LPG-t) tároló tartályok ellenőrzése és újraminősítése. MSZ EN :2009 Nem fűtött nyomástartó edények. Ellenőrzés és vizsgálat. E melléklet Akusztikus emisszió MSZ EN :2001 Roncsolásmentes vizsgálat. Akusztikus emisszió. Mérőberendezés jellemzői. Műszaki paraméterek ellenőrzése. MSZ EN :2011 Roncsolásmentes vizsgálat. Akusztikus emisszió. Berendezés jellemzői. A műszaki paraméterek ellenőrzése. MSZ EN 13554:2011 Roncsolásmentes vizsgálat. Akusztikus emisszió. Általános alapelvek. MSZ EN 14584:2006 Roncsolásmentes vizsgálat. Akusztikus emisszió. Fémből készült nyomástartó berendezések vizsgálata a nyomáspróba során. Az AE-forások síkbeli helyzete. MSZ EN 15856:2010 Roncsolásmentes vizsgálatok. Akusztikus emissziós (AE) vizsgálatok. Az akusztikus emissziós vizsgálatok általános alapelvei a folyadékkal kitöltött fémköpenyen belüli korrózió kimutatására. CEN / WI Roncsolásmentes vizsgálat. Akusztikus emisszió. Akusztikus emissziós vizsgálat a szilárdsági nyomáspróba alatt.

11 Európai Akusztikus Emissziós Munkacsoport ajánlásai EWGAE Code I. EWGAE Code II. EWGAE Code III. EWGAE Code IV. EWGAE Code V. EWGAE Code VI. Acoustic Emission Examination Location of Sources of Discrere Acoustic Events Acoustic Emission Leak Detection Acoustic Mission Examination of Small Parts Definition of Terms in Acoustic Emission Recomanded Practice for Specification, Coupling, and Verification of the Piezoelectric Transducers Used in Acoustic Emission Recomanded Practice for Verifying the Performance of Acoustic Emission Equipment Prior to Testing EU tagországok Roncsolásmentes Szövetségeinek irányelvei DGfZP SE 1 Schallemission - Begriffe DGfZP SE 2 Richtlinie zur Characterisierung der Aufnehmer und ihrer Ankopplung im Labor DGfZP SE 3 Richtilinie zur Characterisierung des Schallemissions- Prüfgerats im Labor VdTÜV Merkblatt 369 Durchfürung der Schallemissionprüfung (SEP) bei Gazdruckprüfungen an Druckbehaltern in Gasspeicheranlage ÖGfZP UA-A Richtlinie zur Überwachung von Schallemissionsprüfung an Flüssiggaslagerbehalten

12 AE vizsgálatok előnyei Mire nem alkalmas az AE - 100%-os globális ellenőrzés - Folytonossági hibák érzékelése - Üzem közben is alkalmazható - Minimális szigetelés megbontás - Széles hőmérsékleti alkalmazás - Szabványosított vizsgálat - Állami és EU megfelelőség - Költséghatékony eljárás - Ismételhetőség / Kaiser effektus - Folytonossági méretek meghatározására ( mélység, hossz...) - Helytelen alkalmazás esetén nem észleli a hibákat - Nem ismeri fel az alvó repedéseket, ha nincs társítva aktív nyomás vagy termikus terheléssel - Nem tudja megjósolni a vizsgált berendezések hátralévő élettartamát

13 Új módszer térhódítása Magyarországon a nagy szerkezeti vizsgálatok kiváltására (KOR) Előzmények Mit ír elő a 23/2006 (II.3.) Korm. Rendelet a PB-gáztartályok időszakos vizsgálatairól? 16. (1) előírja a falvastagság vizsgálatát méréssel 16. (2) előírja a PB-gáztartályok 10 évenkénti belső szerkezeti vizsgálatát és szilárdsági nyomáspróbáját, amely helyettesíthető megbontás nélküli, egyéb vizsgálati módszerrel is. Mit ír elő a Nyomástartó Berendezések Műszaki-Biztonsági Szabályzata ( 2.sz. melléklet ) a 23/2006 (II.3.) Korm. Rendelet végrehajtásáról? Belső ellenőrzést és szilárdsági nyomáspróbát helyettesítő, a tartály megbontása nélkül elvégezhető műszeres vizsgálatra az akusztikusemissziós (AE) vizsgálatot határozza meg.

14 Minden üzemelő PB-gáztartály létesítési és használatbavételi dokumentációja tartalmazza a Biztonsági Értékelést vagy Károsodás Elemzést - figyelembe véve a nyomás, hőmérséklet, töltet, környezet, mechanikai igénybevétel és üzemeltetési körülmény hatásait az adott berendezésre. Minden szerkezeti vizsgálat kiegészítéseként megtörténik a falvastagság mérés, annak ellenére, hogy a PB rendszer üzemszerű állapotában nem tartalmaz vizet, oxigént tehát nincs meg a feltétele a falvastagság fogyásának, így a belső korrózió kialakulásának sem. A KOR módszer a károsodás elemzést köti össze egy falvastagság méréssel, amelyre elmondható ugyan, hogy költségtakarékos eljárás, de ha laboratóriumi pontossággal történik annak 10 éves ciklusidők közötti végrehajtása, akkor sem azonosítható egy tartály belső szerkezeti vizsgálatának és szilárdsági nyomáspróbájának egyenértékével.

15 1. MŰSZAKI TARTALMA nem azonos egy üzemelő tartály belső szerkezeti vizsgálatával és nyomáspróbájával, mert: Nem ad plusz információt a szerkezetben keletkezett károsodásokról Nem ad információt a hegesztési zónák állapotáról Nem ad információt az üzemeltetés során bevitt idegen anyagok (pl. metanol, víz) okozta kémiai hatásokról Nem valósítható meg a berendezés globális ellenőrzése Nem alkalmas a belső folytonossági hibák érzékelésére Nem alkalmas a tömörség ellenőrzésére 2. JOGSZABÁLYI MEGFELELŐSÉGE szembe megy a hatályos előírásokkal, mert: Nem felel meg a szerkezeti vizsgálatok Magyarországi és EU szabályozásának Nem rendelkezik hatósági engedéllyel és szabályozott eljárással Nem rendelkezik elfogadott és elismert szabványosított eljárással

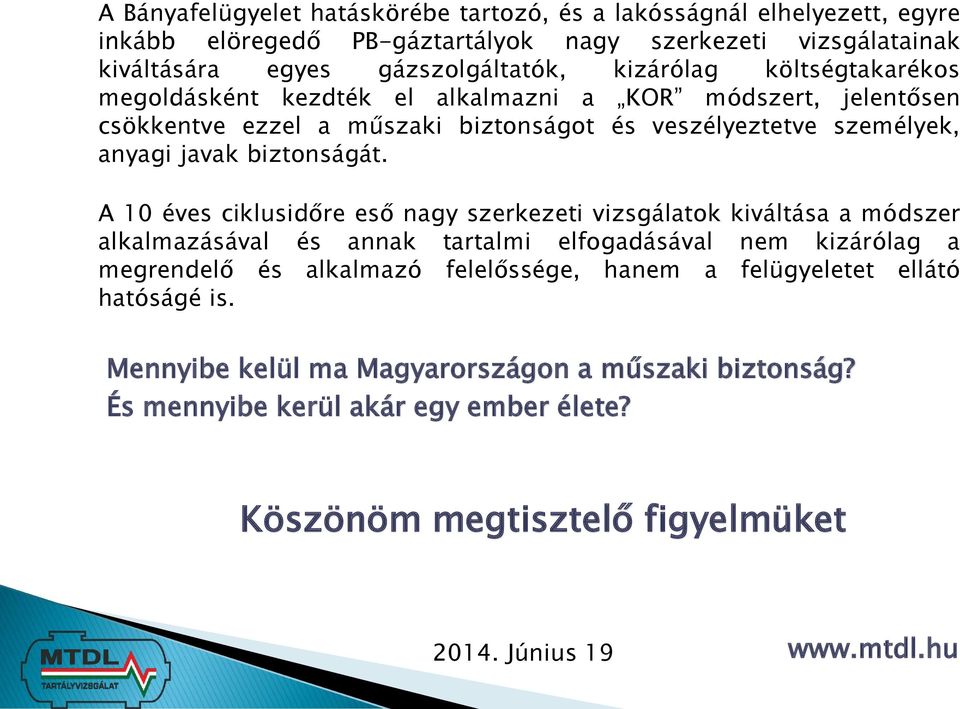

16 A Bányafelügyelet hatáskörébe tartozó, és a lakósságnál elhelyezett, egyre inkább elöregedő PB-gáztartályok nagy szerkezeti vizsgálatainak kiváltására egyes gázszolgáltatók, kizárólag költségtakarékos megoldásként kezdték el alkalmazni a KOR módszert, jelentősen csökkentve ezzel a műszaki biztonságot és veszélyeztetve személyek, anyagi javak biztonságát. A 10 éves ciklusidőre eső nagy szerkezeti vizsgálatok kiváltása a módszer alkalmazásával és annak tartalmi elfogadásával nem kizárólag a megrendelő és alkalmazó felelőssége, hanem a felügyeletet ellátó hatóságé is. Mennyibe kelül ma Magyarországon a műszaki biztonság? És mennyibe kerül akár egy ember élete? Köszönöm megtisztelő figyelmüket Június 19
