TERMÉKBIZTONSÁGI ÚTMUTATÓ

Átírás

1 TERMÉKBIZTONSÁGI ÚTMUTATÓ Tisztelt Vásárlónk! Gratulálunk a BlueClear-RO nk PLUS II. Lakossági Ozmózis Rendszer megvásárlásához. Ön olyan víztisztító berendezést vásárolt, mely a fordított ozmózis elvét felhasználva kiváló vizet készít, illetve az UV lámpa segítségével még biztonságosabbá teszi a vizet. Az UV lámpa idegen anyag, illat vagy íz hozzáadása nélkül fertőtleníti a vizet. Ezzel a módszerrel érhető el a lehető legjobb minőségű víz. Kérjük, üzembe helyezés és használat előtt olvassa el a terméktájékoztatót és kövesse a leírt lépéseket. A fordított ozmózis berendezéseket 2 bar és 8 bar közötti nyomáskörnyezetben szabad használni. FIGYELEM: a készülék által kibocsátott ultraviola fény káros lehet a bőrre és a szemre. FIGYELEM: Gyermekek felügyeletét biztosítani kell annak érdekében, hogy ne játszanak a készülékkel. 1

2 TARTALOM 1. Készülék leírás 2. Kicsomagolás és tartalom ellenőrzése 3. Üzembe helyezési javaslatok 4. Rendszer üzembe helyezés 5. Bekapcsolás 6. Karbantartás 7. Problémamegoldó útmutató Függelék 1: Alkatrészek Függelék 2: Szerviz könyv 2

3 1. KÉSZÜLÉK LERÁS 1.1 Funkcionális jellemzők A BlueClear-RO nk PLUS II egy fordított ozmózis elven működő víztisztító berendezés A készülék egy kijelzőt tartalmaz, mely mutatja az UV-C lámpa működési ciklusának különböző státuszait A kijelzőn keresztül az alábbi információk láthatók: - Kezelt víz literben - Összes kezelt víz. - Szűrők szabad kapacitása. - A szűrő cseréjére figyelmeztető jel. - Víz minőség figyelmeztető jel. - A membrán automata öblítése vagy tisztítása. 1.2 A készülék működése A BlueClear-RO nk PLUS II a legmagasabb minőségű vizet szolgáltatja. Mielőtt a víz elérné csapot, a víz egy végső kezelési fázison, az UV-C lámpán halad át, ezzel biztosítva a legmagasabb minőséget. Amikor a BlueClear-RO nk PLUS II vizet termel, a kijelző mutatja a kezelt víz mennyiségét, a vízkezelési folyamat állapotát és a vezetőképességet. Az BlueClear-RO nk PLUS II készülék vizet termel, eközben a szűrő élettartama csökken. Amikor a szűrő hátralévő élettartama olyan szintre csökken, hogy a készüléknek már csak 50 liter víz készítési kapacitása maradt, a kijelzőn megjelenik a szűrő közeledő cseréjére figyelmeztető jelzés. Amikor a számláló eléri a nullát, a figyelmeztető hang aktiválódik, jelezve, hogy a szűrő kimerült. Ekkor a szűrőt ki kell cserélni és a számlálót le kell nullázni. A szűrő cseréjével és a számláló lenullázásával kapcsolatos részleteket ld. az 5. és a 6. pontban. A BlueClear-RO nk PLUS II berendezés vízminőség mérővel is fel van szerelve. Amennyiben a termelt víz 200ppm fölé emelkedik, a kijelző jelzése és a figyelmeztető hang aktiválódik. A membrán tisztítása vagy öblítése minden 6. órában 20 másodperc alatt automatikusan megtörténik. 3

4 Elektromos és hidraulikus séma Nyomásfokozó ( RO nk PLUS II.) szivattyúval Szivattyú nélküli készülék 4

5 2. KICSOMAGOLÁS ÉS A TARTALOM ELLENŐRZÉSE Csomagolja ki a készüléket és győződjön meg arról, hogy az alábbi tartozékokat tartalmazza. Bármilyen sérülést ill. hiányt, 24 órán belül jelezni kell a forgalmazónak az értékesítő megnevezésével. Leírás BlueClear-RO nk PLUS II berendezés Csaptelep Betápláló szelep Üzembe helyezési felszerelés Fehér 1/4 PE cső Piros 1/4 PE cső Kék P/E cső Mennyiség 1 db 1 db 1 db 1 db 2 méter 2 méter 2 méter 3. ÜZEMBE HELYEZÉSI JAVASLATOK Kérjük, az üzembe helyezés során az alábbi szempontokat vegyék figyelembe: - A beszereléshez adott egységcsomagban lévő szelep beépítését javasoljuk a karbantartás megkönnyítése érdekében. - A készüléket nem szabad bekapcsolni, ha nincs csatlakoztatva a vízhálózathoz. - A készülék 10ºC és 40ºC közötti hőmérsékleti környezetben működőképes. - A készüléket a képeken látható módon kell elhelyezni. Soha nem szabad az oldalára fordítani. - Javasolt egy nyomásszabályozó egység beszerelése a készülék elé, amennyiben a bejövő víz nyomása ingadozik vagy 6 bar fölött van. 5

6 4. RENDSZER ÜZEMBE HELYEZÉS A készülék üzembe helyezését szakértő műszaki szakember végezheti a helyi szabványok figyelembe vételével. Kérjük, kövesse az alábbi ábrákat. 1. Fúrjon egy 19mm ármérőjű furatot a mosogató felszínén. 2. Helyezze be a csaptelepet a furatba. 3. Csatlakoztassa a csaptepelet a fenti ábra szerint 4. Távolítsa el az eredeti csaptelep bekötő szelepét. 5 Csatlakoztassa az egységcsomagba lévő szelepet a vízbevezető szelepre 6. Fúrjon egy 7,2mm átmérőjű lyukat a mosogató csatorna leeresztő csövébe. 7. Szerelje fel a mosogató csatornacsövére a csatlakoztató fittinget. 8. Csatlakoztassa a készülék vízbevezető tömlőjét az 5 pontban felszerelt szelepre. 9. Csatlakoztassa a készülék csatorna csövét a mosogató csatorna csövére szerelt fittinghez. 10. Csatlakoztassa a készülék víz kivezető csövét a kiegészítő csaptelephez 11. Az összes cső bekötése után csatlakoztassa a készüléket az elektromos hálózathoz Mielőtt az elektromos rendszerhez csatlakoztatja a készüléket, a vízrendszerhez kell csatlakoztatni és meg kell győződni arról, hogy nincs vízszivárgás. 6

7 5. BEKAPCSOLÁS A hálózati csatlakozáshoz csatlakoztassa a transzformátor kábelét az elektromos hálózathoz Miután csatlakoztatta a BlueClear-RO nk PLUS II készüléket, a gép elkezd vizet termelni. Higéniai okok miatt a fordított ozmózis membrán kémiai tartósító termékeket tartalmaz. Ezért a készülék működtetésének kezdetén előállított vizet nem szabad elfogyasztani: fontos, hogy kétszer ürítsük ki a tartályt a víz elfogyasztása nélkül. Nyissuk meg a csapot és folyassuk ki a vizet amíg a szivattyú leáll (mindkét kiürítési ciklusnál). Ettől a ponttól kezdődően a BlueClear-RO nk PLUS II garantáltan minőségi vizet szolgáltat. Beszerelés közben, ha a víztartályban víz van azt le kell engedni. A tisztítás után lekapcsoljuk a készüléket. Újraindítás után a tartály megtelik vízzel, és a készülék készen áll a használatra. A BlueClear-RO nk PLUS II ozmózisrendszer vizet fog adni a csapon keresztül, ami a mosogatóra van szerelve. Abban az esetben, ha a szivattyú nem adagolja a vizet lehetséges, hogy a tartályban kevés a víz, vagy a nyomáskapcsoló nincs csatlakoztatva (lezárja a hidraulikus kört). A szivattyú elindítása bekapcsolja a szűrőrendszer kapacitás idejének visszaszámlálását. Üzemelés közben a sárga LED világítása mellett három rövid hangjelzés az UV lámpa hibájára figyelmeztet. A túlcsordulás elkerülése érdekében a tartály magas vízszintje esetén a sárga LED világítása mellett négy rövid figyelmeztető hangjelzést ad a készülék, és elindul a szivattyú, vizet folyat a csapon keresztül, beállítva a helyes vízszintet. A piros LED azt jelzi, hogy a készülék rendben működik. Alaphelyzetben a kijelző mutatja a pillanatnyi kezelt víz mennyiségét. A többi szűrő ellenőrzéséhez nyomjuk meg a MENÜ gombot, amely az alábbiak alapján megjelenik: - "F" Jelzi a pillanatnyilag kezelt víz mennyiségét literben. - "0" a teljes kezelt víz mennyiségét mutatja literben. - "1" az utósózó patron kimerülésig hátralévő kapacitását (liter) mutatja. - "2" az előszűrő kimerülésig hátralévő kapacitását (liter) mutatja. - "3" az aktív szén szűrő hátralévő kapacitását mutatja. - "4" a fordított ozmózis membrán kimerülésig hátralévő kapacitását (liter) mutatja. 7

8 Kijelző A kijelzőn 2 ikont láthatunk: - Figyelmeztető ikon, csengő jellel. - Csavarkulcs ikon azt mutatja, hogy a zavartalan működés érdekében a felhasználó beavatkozása szükséges. A jobb alsó részben a TDS jelző (ppm) található. Amikor a jelző egy bizonyos szint fölé emelkedik, az akusztikus figyelmeztetés aktiválódik. Amikor a kimerült szűrők cseréje megtörtént, a számlálót le kell nullázni. A következő lépésekkel tehető ez meg: Készülék beállítás 1. Nyomja meg a MENU gombot az F képernyőről történő kilépéshez, és a következő szintre ugráshoz (0, 1, 2, 3 vagy 4). 2. Tartsa nyomva 10 másodpercig a SET gombot. Az aktuális képernyőn lévő egységek villogni kezdenek. 3. Nyomja meg a MENU gombot az egységek (tíz, száz, ezer) megváltoztatásához. 4. Nyomja meg az UP gombot az adott szint számlálójának igazításához, ld. a következők szerint: Képernyő "0" a kezelt víz átfolyt mennyiségét mutatja. Képernyő "1" az utószűrő kimerülésig hátralévő kapacitását (liter) mutatja. Képernyő "2" az előszűrő kimerülésig hátralévő kapacitását (liter) mutatja. Képernyő "3" az aktívszén szűrő hátralévő kapacitását mutatja. Képernyő "4" a fordított ozmózis membrán kimerülésig hátralévő kapacitását (liter) mutatja. Képernyő "0" Ha újra indítja a készüléket, a kezelt víz számlálása nulláról indul. 5. Amint az operációs rendszert beállította, a SET gomb megnyomásával memorizálja a beállított értékeket. 6. Ellenőrizze a szűrők beállítását egyenként, az értékek megfelelőek-e. 8

9 6. KARBANTARTÁS A BlueClear-RO nk PLUS II fordított ozmózis berendezés kevés karbantartást igényel. Néhány alkatrésznek korlátozott élettartama. Ilyen pl. az utószűrő, a mechanikai előszűrő, aktívszén szűrő, és a fordított ozmózis membrán. Az élettartamuk, a helyi körülményektől függően változhat. Tájékoztató jelleggel az alkatrészek várható élettartama a következő. - Utószűrő: 1 év - Mechanikai előszűrő: 3-12 hónap (bejövő víz minőségétől függően) - Aktívszén szűrő:1 év (bejövő víz minőségétől függően) - Fordított ozmózis membrán: 3 év (bejövő víz minőségétől függően) - UV lámpa: 8000 óra A szűrőelemek élettartamának paramétereit laboratóriumban kísérletezték ki, ezek túlzott megváltoztatása az élettartamukat rövidíti meg. - Egészséges vizet akkor tudjuk garantálni, ha a szűrőcseréket az előírt időben lecserélik. - Célszerűnek tartjuk a szervizkönyv vezetését, ahol rögzíthető az elvégzett szervizelések időpontja. Figyelem: Ha a szűrőcsere alatt a bekötőszelepet elzártuk a szűrőpatronokat óvatosan szereljük le mert a bennük lévő víz bekerülhet a készülékbe és hibát okozhat. Feljegyzés: Az előszűrők cseréjénél nem szükséges a többi elem cseréje. Ha viszont a membrán is cserére szorul akkor minden szűrőt, utóaktívszén szűrőt, visszasózó betétet cserélni kell. Szűrőpótlás lépései: Mielőtt a készüléken bármilyen munkát végeznénk, az elektromos csatlakozót ki kell húzni. Munkavégzést csak feszültségmentes állapotban szabad végezni! Szűrőcsere az alábbiak szerint: - Feszültségmentesítés. - Vízfelvételi szelep elzárása. - A fedél eltávolításával kinyitjuk a készüléket. Ügyeljünk arra, hogy a vezetékeket ne törjük meg, ill. ne szakítsuk el. - A csatlakozó perem nyomása mellett, a csövet óvatosan kihúzzuk a csatlakozóból. - Cseréljük ki a betéteket. - Csere után rögzítjük a szűrőket az eredeti helyükön. - Kinyitjuk a vízfelvételi szelepet. - Ellenőrizzük, hogy van-e szivárgás. - Visszatesszük a készülék fedelét a helyére. - Csatlakoztatjuk az elektromos kábelt. 9

10 7. PROBLÉMAMEGOLDÓ ÚTMUTATÓ Ennek a berendezésnek van egy ellenőrző rendszere akusztikai jelekkel, amik a következőek: Riasztás Problémák Megoldás Hang Sárga fény A TDS érték magas Szivattyúzza ki a vizet a tartályból. Cserélje ki a membránt és indítsa újra a készüléket. UV lámpa nem működik Három rövid jelzés világít Cserélje ki az UV lámpát és indítsa újra a készüléket. Nincs vízáramlás Egyszer ismétlődő nincs Kapcsolja ki a készüléket, ellenőrizze a vízkört, majd indítsa újra. A szivárgásvédelem rövidre záródott Öt rövid jelzés világít Szivárgás esetén kapcsolja ki a készüléket, szüntesse meg a szivárgást, és indítsa újra a készüléket, Magas a vízszint Négy rövid jelzés nincs A tartályban, ha magas a vízszint a csapon keresztül szivattyúzzunk ki annyi vizet, hogy a jelzés megszűnjön. A következő táblázat mutatja a leggyakoribb problémát és a megoldást: Eltérés Előforduló ok Megoldás A berendezés hangos A) Meghibásodott a szivattyú B) Beömlő szelep zárva van A) Vegye fel a kapcsolatot szervizzel. A készülék folyamatosan működik A) Nincs víz B) Beömlő szelep zárva van C) Membrán eltömődött A) Ellenőrizze a vízcsapot B) Vegye fel a kapcsolatot szervizzel C) Cserélje ki a membránt (A szerviz végezze el.) A készülék leállt. A) Hálózati kábel szétcsúszott B) Vezérlő panel sérült A) Csatlakoztassuk a hálózati kábelt B) Vegye fel a kapcsolatot szervizzel A készülék vizet veszít A) A készülékben a víz túlcsordul B) O-gyűrű sérült C) Csatlakozások sérültek A) Szintérzékelő mozgatása B) Ellenőrizze a szivattyú kivezetését C) Ellenőrizze a tömlők csatlakozását ( szükség esetén vegye fel a kapcsolatot szervizzel) Nem folyik víz a csapból A) Tartály üres B) Üledékszűrő eltömődött C) Vízkör elzáródott D) Szivattyú tömlő szétcsúszott, vagy sérült E) OI membrán elzáródott F) Vízbevezetés zárva van G) Hálózati nyomás hiánya A) Ellenőrizze a hálózati nyomást B) Vegye fel a kapcsolatot szervizzel Rossz ízű a víz A) A víz túl hosszú ideig volt tárolva B) Tartály piszkos C) A szűrők használata túl hosszú volt A) Ürítse ki a vízkört a tartályt és a tömlőket. B) Mossa ki a tartályt C) Cserélje ki a szűrőket D) Cserélje ki a membránt. Vegye fel a kapcsolatot szervizzel 10

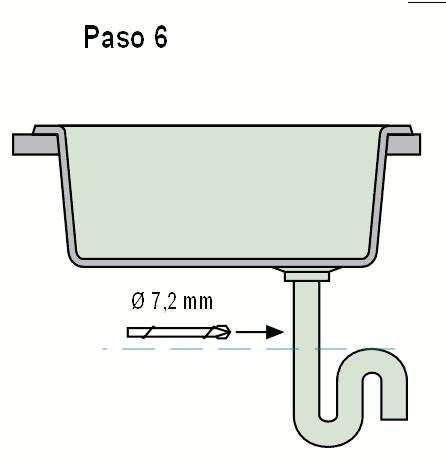

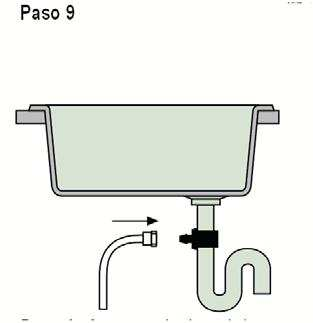

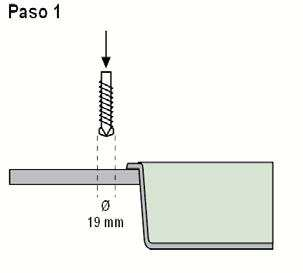

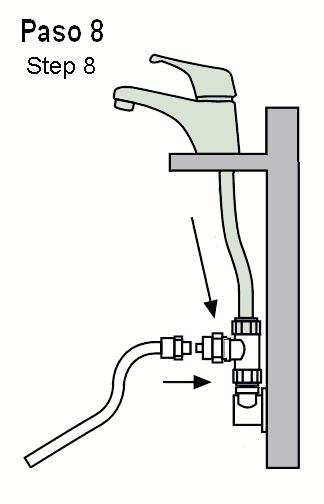

11 APPENDIX 1: CSERE ALKATRÉSZEK Alkatrész Kód Csaptelep B Transzformátor B Szintjelző C Elektromos szivattyú A Mechanikai szűrő C Aktívszén szűrő C Szivattyú B Membrán 75 GPD A UV lámpa C

12 APPENDIX 6: SZERVIZ KÖNYV D TUM SZERV Z PECS T FELJOGOS TOTT ADAT TECHNIKAI Sztenderd karbantartás (Mechanikai + Membrán + Utószűrő) Tisztítás Javítás Egyéb DATE SZERV Z PECS T FELJOGOS TOTT ADAT TECHNIKAI Sztenderd karbantartás (Mechanikai + Membrán + Utószűrő) Tisztítás Javítás Egyéb DATE SZERV Z PECS T FELJOGOS TOTT ADAT TECHNIKAI Sztenderd karbantartás (Mechanikai + Membrán + Utószűrő) Tisztítás Javítás Egyéb 12
