3 APR12 SCAFFALATURE INDUSTRIALI ÁLLVÁNYRENDSZER

4 Az igazgatóság épülete ARMES: A VÁLLALAT =ISO 9001/2000= minösitéssel rendelkezö vállalat Vállalatunk a gazdaságos helykihasználásra specializálódott és 1956 óta sikeresen müködik a raktározás területén. Tökéletes példát nyújtunk a szilárd és megbízható termelési rendszerünkkel, melyekhez csúcstechnikát alkalmazunk. Müszaki és vezetöi szakértelmünket adjuk a termékhez, amelyet sok-sok éve értékel széleskörü vásárlótáborunk. A fogyasztói igények felmérésével kezdödött, majd tervezéssel folytatódott, így egy olyan kifinomult rendszert hoztunk létre, amellyel komplett szolgáltatást nyujthatunk vásárlóinknak. Emellett elmondható, hogy szorosan együttmüködünk olyan társvállalatokkal, amelyek részei a Ferretto Csoportnak: Promag Spa (San Polo d Enza) az automatizált raktárrendszer specialistája, Archimede Ingegneria Srl (Busto Arsizio). Így az Armes cégnek olyan erély és alkalmazkodó-képesség áll a rendelkezésére, amely egy igazi kereskedelmi társaságot eredményez. Olyan megoldásokat nyújtunk a változatos kívánságokra, amelyeket egyedileg szabunk vásárlóink igényeire. Komplett automata rendszerekkel tudunk felszerelni raktárépületeket, de ha szükséges gondoskodunk a raktár eladása utáni szervízröl is. SOROS RAKLAP- ÁLLVÁNY BEJÁRHATÓ ÁLLVÁNY GRAVITÁCIÓS ÁLLVÁNY FIFO ÁLLVÁNY LIFO ÁLLVÁNY KÖNNYÜ ÁTGÖR- DÜLÖ POLC ELTOLHATÓ ÁLLVÁNY KAROS ÁLLVÁNY 2

5 ÉLETRAJZA.. Az Armes mindig is szorosan fókuszált két alapvetö területre: a magas minöségre és a költséghatékony termelési módszerekre és technikákra. Ezen irányelvek eredményeként biztonsággal elmondhatjuk, hogy ez az egyik legfontosabb ezen a területen. Ezen állítások védelmére pedig az szolgál, hogy cégünk azon vállalatok elit csoportjába tartozik, akik szerzödésben állnak a CISI programmal, melynek lényege, hogy az olasz acélszerkezet készítök szervezete által állandó minösítésben részesül. Vásárlóink elégedettségével párhuzamosan, mi az Armesnél ISO 9001:2000 szabvány szerint dolgozunk és a "DET NORSKE VERITASŽ" szervezet igazol bennünket. A CISI márka (CISI minöség és biztonság) garanciát jelent arra, hogy a gyártók speciális és szigorú gyártási eljárásokat alkalmaznak. Eljárások, amelyek biztosítják, hogy a termékek szigorúan szabályozott és megkülönböztetett logó alatt készülnek, a törvényi elöírások szerint. Magas minöségpolitikánk velejárója a termelési procedúra változatos szakaszai. A vállalat elnyerte a WPQR díjat (Hegesztéstechnikai Minösítési Díj) ami európai hírü igazolás a hegesztö müveletekre.... ÉS HIVATALOSAN ELISMERT RENDSZERE. AUTOMATIKUS RAKTÁR SILÓ RAKTÁR LEMEZPOLCOS RENDSZER KONZOLOS RENDSZER NAGYFESZTÁVU PÓDIUMRENDSZER PULT- RENDSZER PÓDIUM JÁRÓFELÜLET LEMEZ- SZEKRÉNYEK 3

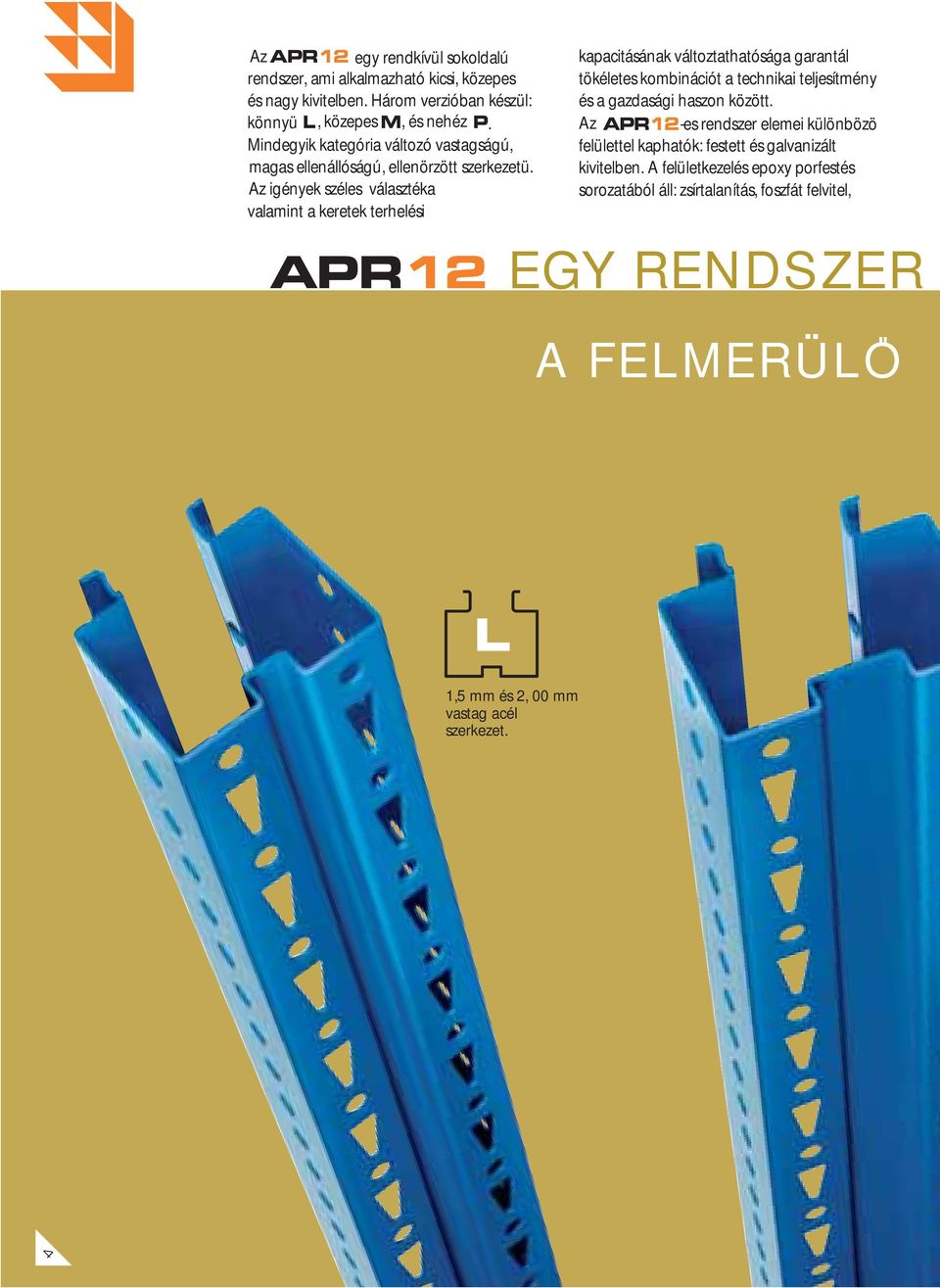

6 Az APR12 egy rendkívül sokoldalú rendszer, ami alkalmazható kicsi, közepes és nagy kivitelben. Három verzióban készül: könnyü L, közepes M, és nehéz P. Mindegyik kategória változó vastagságú, magas ellenállóságú, ellenörzött szerkezetü. Az igények széles választéka valamint a keretek terhelési kapacitásának változtathatósága garantál tökéletes kombinációt a technikai teljesítmény és a gazdasági haszon között. Az APR12-es rendszer elemei különbözö felülettel kaphatók: festett és galvanizált kivitelben. A felületkezelés epoxy porfestés sorozatából áll: zsírtalanítás, foszfát felvitel, APR12 EGY RENDSZER '' A FELMERÜLO 1,5 mm és 2, 00 mm vastag acél szerkezet. 4

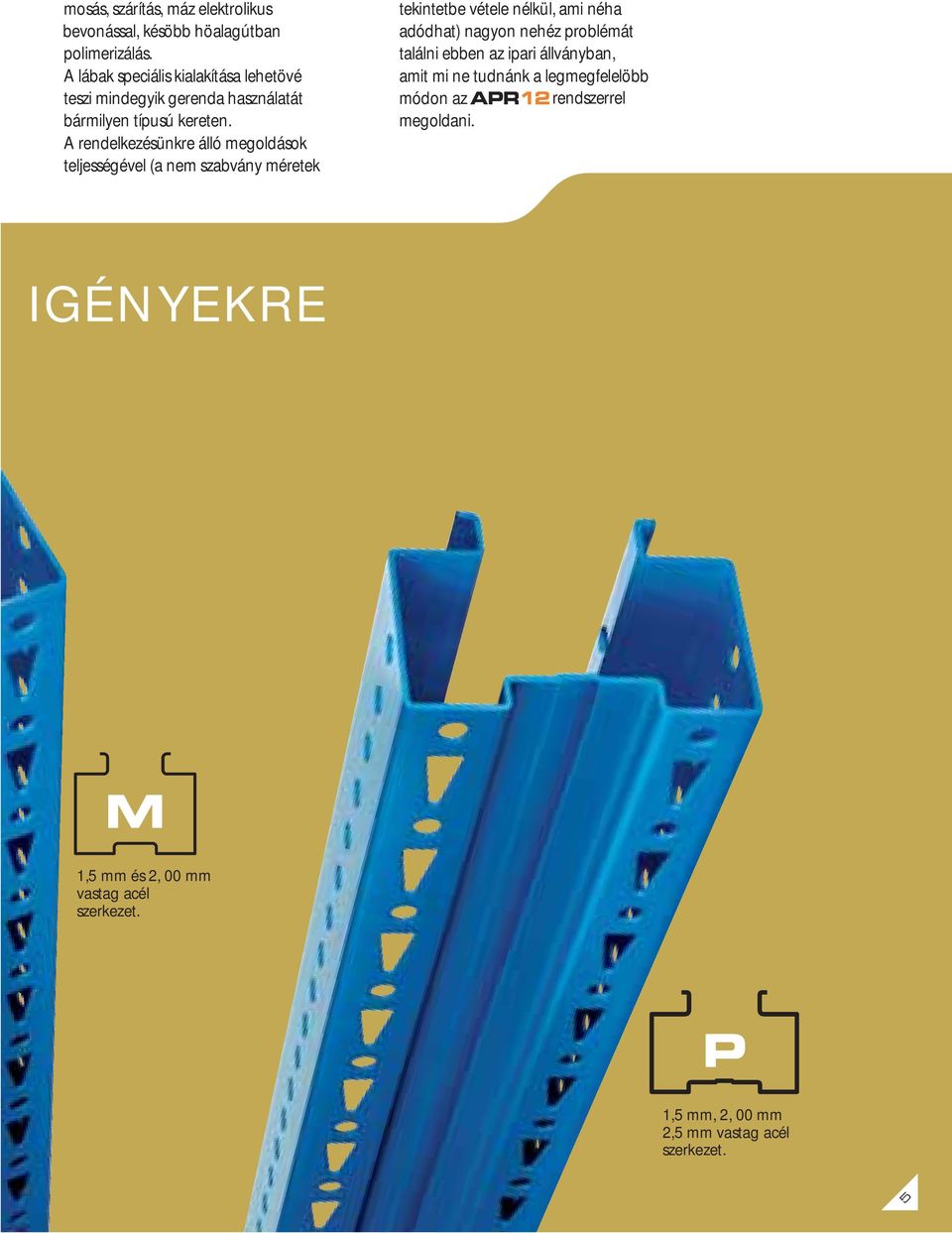

7 mosás, szárítás, máz elektrolikus bevonással, késöbb höalagútban polimerizálás. A lábak speciális kialakítása lehetövé teszi mindegyik gerenda használatát bármilyen típusú kereten. A rendelkezésünkre álló megoldások teljességével (a nem szabvány méretek tekintetbe vétele nélkül, ami néha adódhat) nagyon nehéz problémát találni ebben az ipari állványban, amit mi ne tudnánk a legmegfelelöbb módon az APR12 rendszerrel megoldani. IGÉNYEKRE 1,5 mm és 2, 00 mm vastag acél szerkezet. 1,5 mm, 2, 00 mm 2,5 mm vastag acél szerkezet. 5

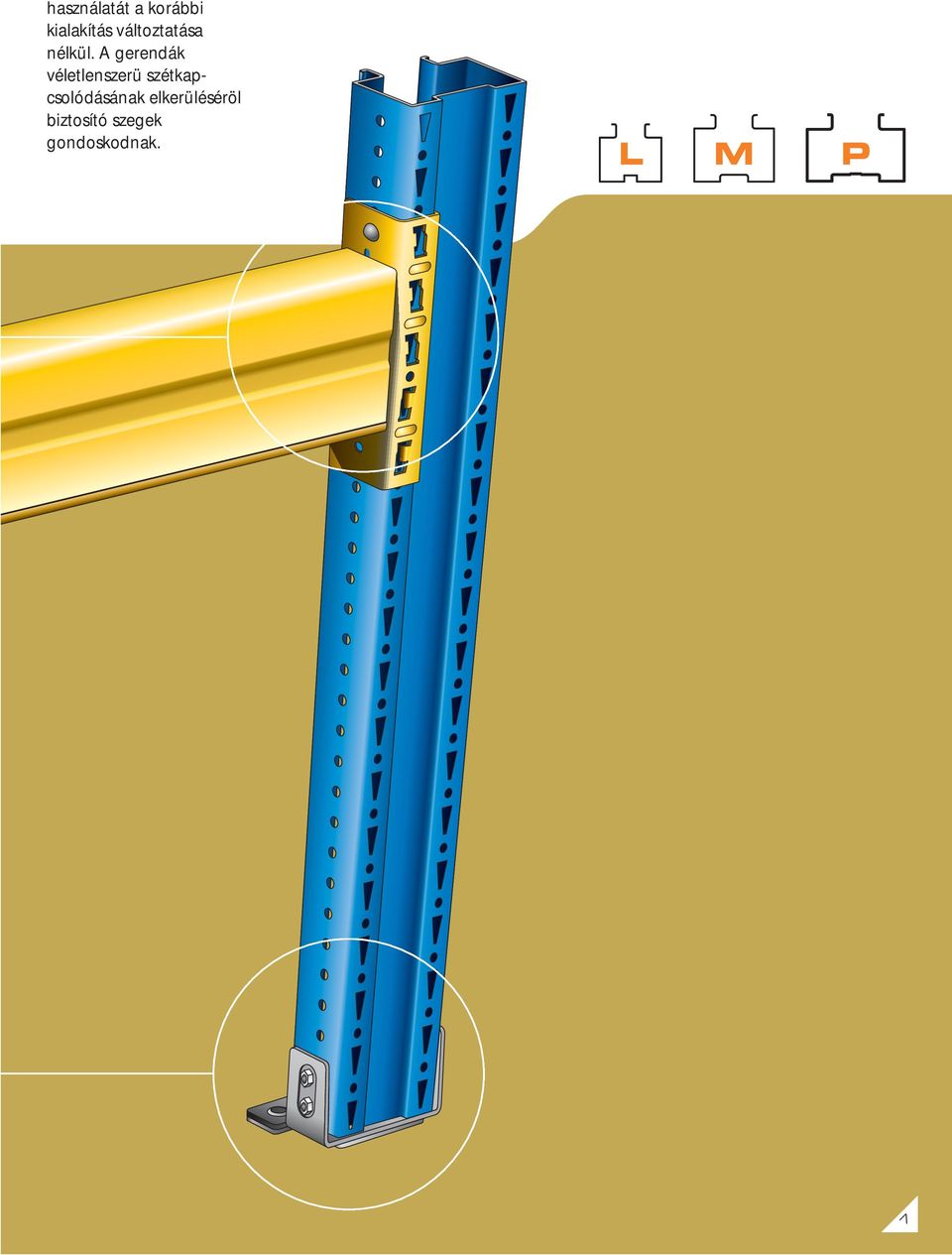

8 A gerendák acélból készülnek, végeinél kialakított speciális alakjuk három oldalról veszi körbe a lábakat. A lábak összekötö kampóit ellentétes irányban alakítótták ki, ennél fogva húzó- és nyomóeröknek is ellenállnak. A gerendák alakja és a lábakhoz való kapcsolódása könnyü összeszerelhetöséget és extrém szilárdságot biztosít. A kapcsolódási együttható a lábak és a gerendák között meghatározó jelentöségü a függöleges és a hosszirányú kapacitás optimalizálásánál; ennél fogva minimalizálni lehet a keresztmerevítök APR12 EGY "ÁTFOGÓ" KAPOCS 6

9 használatát a korábbi kialakítás változtatása nélkül. A gerendák véletlenszerü szétkapcsolódásának elkerüléséröl biztosító szegek gondoskodnak. 7

10 Az APR12 több mint egyszerü állvány, olyan rendszer, amelynek sokoldalúságával és rugalmasságával sokrétü raktári megoldások hozhatók létre, ahogy ez a lenti képen is látszódik. A több mint 50 éves tapasztalat, a magasan képzett szakértöi csapat, a cégek csatlakozása a "Ferretto Csoporthoz" azt eredményezi, hogy vásárlóinknak olyan kialakítást és folyamatos szervizt tudunk kínálni, amely a legmegfelelöbb APR12 "GLOBALIS" ÖNFENNTARTÓ RAKTÁRI RENDSZER AUTOMATA RAKTÁRI RENDSZER SÍNES RAKLAPOS ÁLLVÁNY BEJÁRHATÓ RAKLAPOS ÁLLVÁNY HÁTRATOLHATÓ RAKLAPOS ÁLLVÁNY GRAVITÁCIÓS ÁLLVÁNY 8

11 megoldást garantálják a speciális problémákra is, mindezt pedig a legjobb ár-érték arányban vannak. RAKTÁRI RENDSZER MOBIL ÁLLVÁNY RAKLAPOS ÁLLVÁNY TARTÓKAROS ÁLLVÁNY DOBOZTÁROLÓ RAKTÁR 9

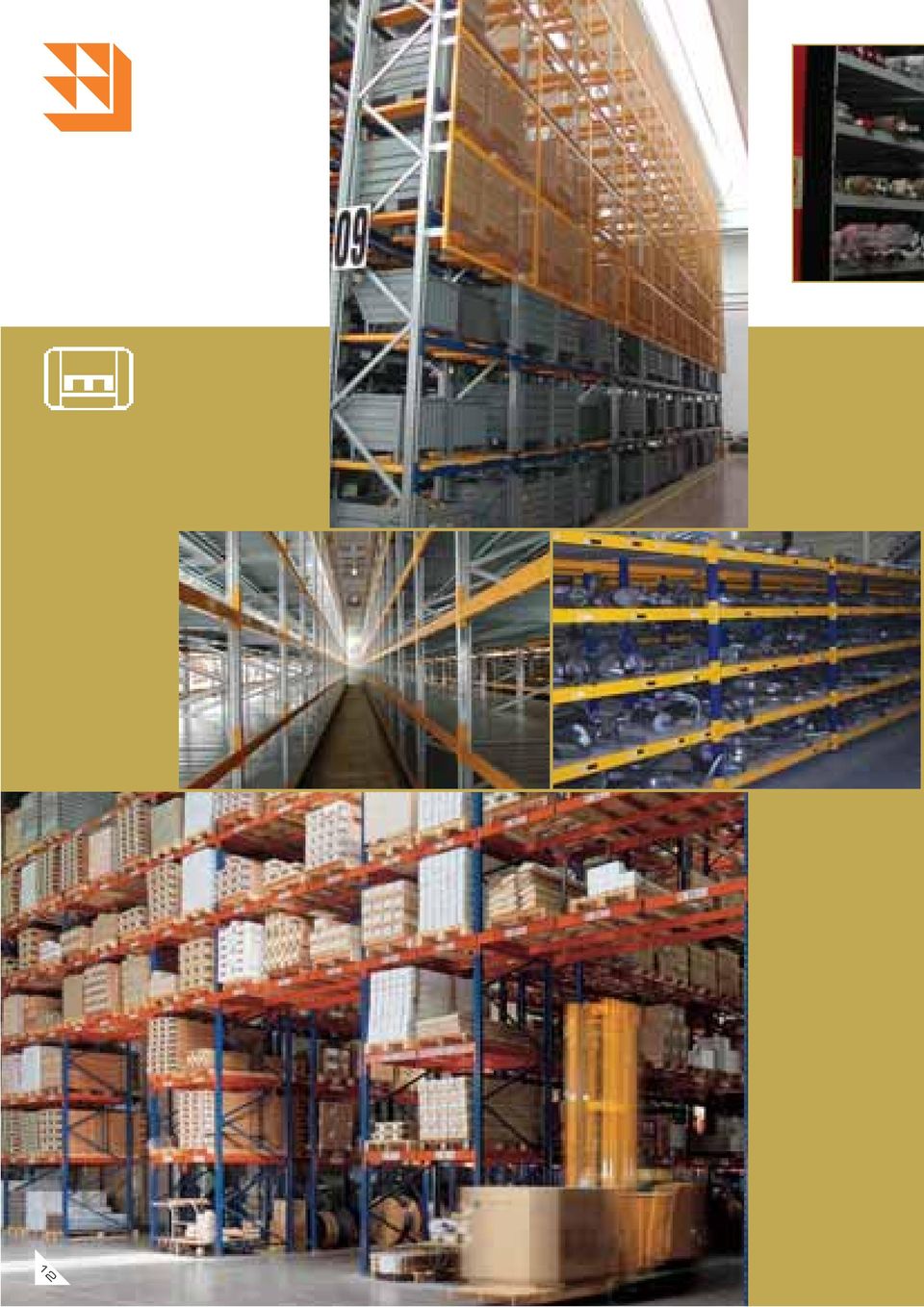

12 10 Az APR12 raklapos állvány fö alkotóelemei a keretek, amelyeket vízszintes gerendák kötnek össze, így alakulnak ki függöleges irányban a töltési szintek. A keretek csoportja változó méretü folyosókkal különíthetök el az igényekhez igazodva. Az APR12 -es rendszerek közül ez a legegyszerübb és legszélesebb körben elterjedt alkalmazás. A gerendáknak és galvanizált lemezeknek köszönhetöen "töltöszintek" hozhatók létre, az APR12 -es rendszerek al- kalmasak kézi raktározáshoz is, különbözö rakatokat használva, úgy mint dobozok, rekeszek, konténerek, stb. APR12 RAKLAPOS ÁLLVÁNYRENDSZER

13 A többszintes állványrendszerek, valamint az állványok közötti munkafolyosók megoldást jelentenek minden problémára. Rendkívül sokoldalú és szilárd a lábaknak, gerendáknak és kapcsolódási kialakításoknak köszönhetöen, változatos kialakítása és méretei minden használatra megfelelö, ezen felül pedig az árkialakítása is megfelel minden igénynek. 11

14 12

15 13

16 14

17 15

18 16

19 17

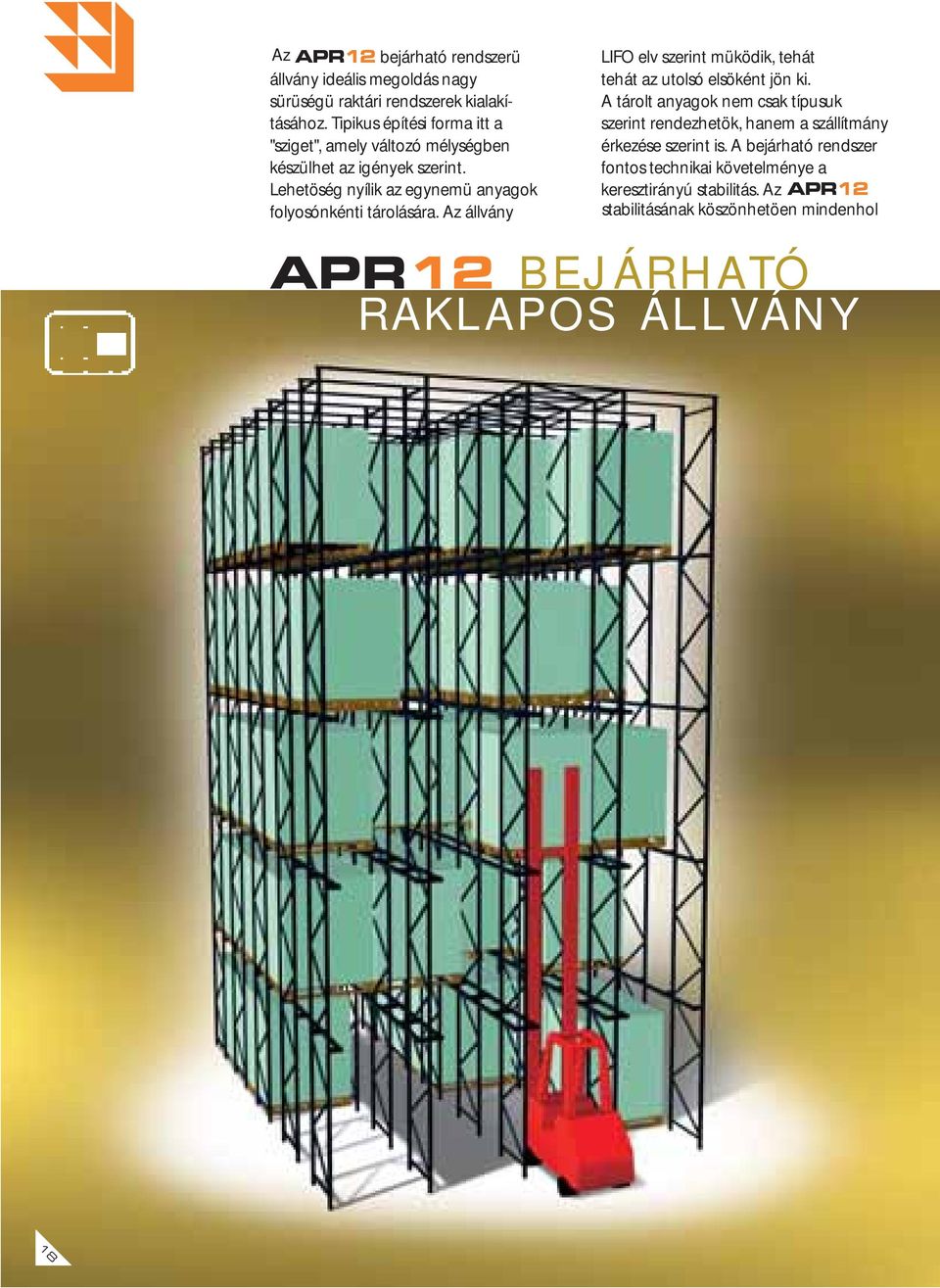

20 18 Az APR12 bejárható rendszerü állvány ideális megoldás nagy sürüségü raktári rendszerek kialakításához. Tipikus építési forma itt a "sziget", amely változó mélységben készülhet az igények szerint. Lehetöség nyílik az egynemü anyagok folyosónkénti tárolására. Az állvány LIFO elv szerint müködik, tehát tehát az utolsó elsöként jön ki. A tárolt anyagok nem csak típusuk szerint rendezhetök, hanem a szállítmány érkezése szerint is. A bejárható rendszer fontos technikai követelménye a keresztirányú stabilitás. Az APR12 stabilitásának köszönhetöen mindenhol APR12 BEJÁRHATÓ RAKLAPOS ÁLLVÁNY

21 ideális. A különbözö raktárak speciális jellemzöi szerint minden esetben tovább erösíthetö és kiegészíthetö függöleges és vízszintes kereszt merevítökkel, ez akkor fontos ha pl.: nagyobb termékeknél duplás bejárat szükséges. A szerkezet töltési talapazata targoncavédövel szerelhetö fel, a speciálisan kialakított lábvédök a véletlen ütközések ellen védenek. Végül pedig ezek a munkafolyosók padló-vezetösínnel szerelhetök fel, amelyek a targonca haladását segítik. 19

22 20

23 21

24 22 Az APR12 gravitációs állvány fö jellemzöje, hogy folyosói görgökkel vannak felszerelve. Ideális megoldás nagy telítettségü raktárakban, ha a bejárható rendszer nem megfelelö. Ezzel a megoldással a rakatok szabályos egyszerü folyosókba rendezhetök, amely rendezettebb raktárrendszert eredményez; ezzel a termelékenység jelentösen növelhetö. A gravitációs állvány a FIFO elv szerint müködik, ahol az elsö kerül be elöször, majd az elsö szedhetö ki elöször, amely akkor lényeges tényezö, ha a tárolt áru romlandó. APR12 GRAVITÁCIÓS ÁLLVÁNY

25 Annak ellenére, hogy ez egy "átgördülös" raktári rendszer, amely egy töltési és egy kiszedési oldallal rendelkezik, szerkezeti jellemzöinek köszönhetöen rendkívül stabil rendszer. A folyosók görgöi sebességszabályzóval vannak ellátva, amelyek a rakatok egyenletes mozgásáról gondoskodnak, függetlenül az áthaladás hosszától. 23

26 24

27 25

28 26 Az APR12 hátratólható raklapos állvány a gravitációs állványnak egy egyszerüsített változata és ott alkalmazzák, ahol a FIFO elv nem lényeges, ennél az utolsó raklap jöhet ki elöször. A bejárható rendszerrel szemben nagy elönye, hogy itt a targoncának nem kell behajtania a folyosókba. Az egész állvány renkivül stabil szerkezetü. Nagy elönye a maximális helykihasználás, mivel a betöltés és a kivételezés ugyanazon az oldalon történik. APR12 HÁTRATÓLHATÓ ÁLLVÁNY

29 27

30 28

31 29

32 30 Az APR12 "Flow-Rail" állványrendszere egy újabb megoldás a nagy telítettségü raktárak problémáira. Különösen ott alkalmazható, ahol az árut raklapon tárolják, ezeket pedig egy kivételes minöségü elemekböl álló láncmechanizmus mozgatja. Ez a rendszer LIFO elv alapján müködik, tehát a legutolsó rakat vehetö ki legelöször. Akárcsak a hátratolható rendszernél, itt is csak egy oldalon végzik a be- és kitárolást. APR12 FLOW-RAIL ÁLLVÁNY RENDSZER

33 31

34 32

35 33

36 34 Az APR12 doboztároló rendszere a leggyakorlatiasabb megoldás azokkal az igényekkel szemben, ahol a tárolandó áru nem különösen nehéz, kis vagy közepes méretü, mint pl. dobozok, müanyag vagy fém konténerek. Az APR12 doboztároló rend- szerét nagyon sok helyen használják akár kereskedelmi, akár ipari területen, különösen ott hasznos, ahol a tárolt árut gyakran kezelik és a kezelöjének állandó, könnyü hozzáférhetöséget biztosít. Sürgös feltöltés esetén ennél a rendszernél is lehetöség nyílhat raklap elhelyezésére az állvány alján és tetején. APR12 DOBOZTÁROLÓ RAKTÁR

37 Különös figyelmet fordítottunk a rendszer kialakítására, úgy terveztük, hogy a kezelési müveletek könnyen elvégezhetöek legyenek. Az Armes olyan elemeket is alkalmaz kifinomult rendszerében mint a "néz és vesz" vagy például papírmunkát egyszerüsítö megoldások, amelyek a kezelö munkáját segítik a ki- és betárolás során. 35

38 36

39 37

40 38 Az APR12 mobil állványrendszernél az állványokat kifinomult mozgatórendszerrel egyesítettük, amelynek köszönhetöen a raktár helykihasználása jelentösen megnö, mivel a folyosók kialakításából adodó helyveszteséget szinte tökéletesen felszámolja. A szükséges áruhoz a csúsztatható mobil alapok eltolásával, folyosót kialakítva férhetünk hozzá. Ez a raktári rendszer alakalmazható nagyon nagy szerkezeteknél is. Minden müvelet elvégzése számítógéppel vezérelhetö, távirányítóval APR12 MOBIL ÁLLVÁNY

41 és biztonsági mechanizmussal látható el. 39

42 40

43 41

44 42 Habár a karos állvány is az APR12 családhoz tartozik, mégis egy önálló kategóriát képez. Speciális szerkezeteket tartalmaz, azonban itt is a legalapvetöbb elemek a lábak. A különbözö elemek itt teljesen eltérnek az APR12 APR12 -es kialakítási típustól. A karosállvány olyan raktárakban ideális, ahol hosszú árukat tárolnak, vagy ott ahol szabadon vagy dobozban álló tételeket raktároznak, amelyek targoncával könnyen mozgathatóak. A lábak és KAROSÁLLVÁNY

45 tartókarok széles választéka a legkülönbözöbb terhelési és méretezési igényekre nyújtanak megoldást. 43

46 44

47 45

48 46 Az APR12 technikai jellemzöinek köszönhetöen kiválóan alkalmazható automata raktárrendszerként rakodódaruval vagy más automatikus mozgatórendszerrel. Az automata rendszer kialakítása, függöleges elemei, rendkívül sokféle kiegészítöi lehetövé teszik a változatos méretü és kiszerelésü áruk mozgatását, a raklapostól a konténeresig, a fiókostól a dobozosig. A hagyományos raktározás területén eltöltött több mint 50 év alatt hatalmas tapasztalatra tettünk szert, mindemellett pedig több mint 20 éve foglalkozunk automatizálási APR12 AUTOMATA RAKTÁRI

49 tevékenységgel. A problémák alapos ismeretével még a legösszettebb helyzetekkel is szembe tudunk nézni és megoldjuk öket. RENDSZER 47

50 48

51 49

52 50

53 51

54 52 Az APR12 legprofibb fejlesztésü állványa kétségkívül az önfenntartó raktári rendszer, ahol a raktári szerkezet az épület maga. Ezt a megoldást csak néhány cég alkalmazza, hiszen a szerkezetnek nem csak a raktározott anyagot, hanem az épületet is meg kell tartania. Ráadásul minden kockázati faktornak meg kell felelnie, úgy mint hó, esö, szél és földrengés. A rendszernek ezért nem csak a funkcionális követelményeknek kell megfelelnie, hanem a statikai feltételeknek is, az általános épületekhez hasonlóan APR12 ÖNHORDÓ (SILÓ) RAKTÁRI

55 az építési szektor elöírásait betartva lehet csak felépíteni. Az Armes minden segítséget megad vásárlóinak, a szükséges technikai kalkulációkkal, amelyek az építési engedélyekhez szükségesek. RENDSZER 53

56 54

57 55

58 =ISO 9001/2000= minösitéssel rendelkezö vállalat APR12
