1 ATOMERŐMŰVI VILLAMOS RENDSZEREK, KÁBELEK ÖREGEDÉSE Ferenczi Zoltán VEIKI-VNL Kft. ATOMERŐMŰVEK (BME-NTI) 2012 május 3.

2 Az atomerőmű biztonsági filozófiájának alaptétele: Az erőmű biztonsága szempontjából releváns (1E) rendszereknek minősített élettartamuk alatt (még annak utolsó napján is!) bekövetkező üzemzavar során működniük kell. Következmény: A követelmény fokozottan érvényes a biztonsági funkciót ellátó E I&C rendszerelemekre

3 Témakörök: A környezet hatása a villamos berendezések működésére, az öregedés. Berendezések minősítése. Atomerőművi kábelek öregedése.

4 A KÖRNYEZET HATÁSA A VILLAMOS BERENDEZÉSEK MŰKÖDÉSÉRE I. A KÖRNYEZET HATÁSA A VILLAMOS BERENDEZÉSEK MŰKÖDÉSÉRE 1. Az atomerőmű üzemi és üzemzavari környezete Üzemi (barátságos) környezet: C hőmérséklet, (hot-spot helyek) - alacsony sugárzási szint (µgy/ó, mgy/ó) % relatív páratartalom, - a konténmenten belül mm vízoszlop depresszió, -vibráció.

5 A KÖRNYEZET HATÁSA A VILLAMOS BERENDEZÉSEK MŰKÖDÉSÉRE Üzemzavari (barátságtalan) környezet: - magas hőmérséklet ( C) - nyomás tranziens (~1,5 bar túlnyomás) - magas sugárzási szint (1-10 kgy/ó) - kondenzált gőz (közel 100 % relatív páratartalom) - elárasztás, kemikáliák (bórsav, kálium, hidrazin), - szeizmikus események: -Vibráció -OBE/SL-1 - SSE/SL-2

6 A KÖRNYEZET HATÁSA A VILLAMOS BERENDEZÉSEK MŰKÖDÉSÉRE 2. A környezet öregedést generáló folyamatai: Oxidatív öregedés: Magas üzemi hőmérsékleten O 2 jelenlétében a szigetelőanyagokban zajló vegyi folyamatok az anyag ridegedését okozzák. Extrém környezeti viszonyok (LOCA) esetén a hőmérséklet, sugárzás és nyomás tranziens az anyag tulajdonságainak hirtelen változását okozza (szigetelési ellenállás, rugalmasság, alak- és méretváltozás).

7 A KÖRNYEZET HATÁSA A VILLAMOS BERENDEZÉSEK MŰKÖDÉSÉRE Sugárzás hatására történő öregedés: Nagyenergiájú sugárzás a szigetelő anyaggal kölcsönhatásba lépve energiája egy részét leadja és az anyagban változást hoz létre (térhálósodás, polimerlánc hasadása, szabad gyökök aktiválódása). O 2 jelenlétében afolyamat felgyorsul. A sugárzás által generált szabad gyökök és ionok (kémiailag aktív centrumok) a sugárzás megszűnése után hőenergiával aktiválhatók (korábban besugárzott anyagok termikus öregedése felgyorsul).

8 A KÖRNYEZET HATÁSA A VILLAMOS BERENDEZÉSEK MŰKÖDÉSÉRE Hőmérséklet- ciklus hatása: A környezeti hőmérséklet megváltozása egyes szerkezet anyagok (polimerek, műgyanták) térfogat változását okozza amely esetenként funkcióvesztéssel jár (tömítések). Kemikáliák hatása: Az üzemzavari bóros befecskendezés vegyi anyagai a fém szerkezeti anyagok korrózióját okozzák (vill. csatlakozások, érintkezők, stb.). Karbantartás hatása: Szerelési munkák okozta meghibásodás (hőszigetelések, kábelek, tömítések).

9 A KÖRNYEZET HATÁSA A VILLAMOS BERENDEZÉSEKMŰKÖDÉSÉRE 3. Az öregedési folyamatok következménye - csökkenő élettartam - a biztonsági funkcióteljesítő képesség romlik. A folyamat lassítható az öregítő hatások csökkentésével (szellőzési hatásfok javítása, elválasztás, áthelyezés, árnyékolás, stb.). Az öregedési folyamat hatékony kezelése: - berendezés minősítéssel - öregedés- kezelési programok működtetésével.

10 BERENDEZÉS MINŐSÍTÉS II. Berendezés minősítés Annak bizonyítása, hogy az atomerőmű biztonsági osztályba sorolt berendezései képesek ellátni tervezett biztonsági funkciójukat a teljes élettartamuk során (3.15.v2. sz. OAH Útmutató). A minősítés igazolja, hogy az adott berendezés esetében - a minősítés érvényességi ideje alatt - nem kell feltételezni a közös okú (rendszeres, nem véletlen) hiba fellépését.

11 BERENDEZÉS MINŐSÍTÉS Közös okú hibák: - koncepcionális (tervezési, gyártási, szerelési, üzemeltetési, karbantartási) hibák - környezeti (öregedési mechanizmusok, üzemzavari tranziensek). Minősítendő rendszerelemek: - alapvető biztonsági funkciót ellátó, - biztonsági funkciót ellátó rendszerelemek, - rendszerelemek, melyek hibájukkal, vagy téves működésükkel megakadályozhatják az előbbiek működését, - egyes beavatkozást igénylő események során fontos funkciót betöltő rendszerelemek.

12 BERENDEZÉS MINŐSÍTÉS Minősítés üzemelő atomerőművekben: Minősítési követelmények meghatározása (tervezői feladat). A korábban épült atomerőművek biztonsági berendezéseinek kezdeti minősítése nincs a tervezési alapban. A hiányosságok felszámolásának és a minősített állapot fenntartásának párhuzamos igénye (üzemidő hosszabbítás!). A megváltozott környezeti, vagy üzemelési körülmények minősítési igénye (telj. növelés, új CONTAIN számítás).

13 BERENDEZÉS MINŐSÍTÉS A környezeti minősítés érvényessége: A minősítés érvényességének időtartamát és környezetét az üzemi környezeti szimuláció paraméterei határozzák meg. Megszűnik a minősítés érvényessége, ha: - a minősítés érvényességi ideje lejár, - ha a minősítéskor figyelembe vett környezeti, üzemi, vagy üzemzavari paraméterek megváltoztak, - ha az ellenőrzések, funkcionális tesztek, illetve a karbantartás eredményei alapján új szignifikáns öregítő hatást azonosítanak.

14 A KONTÉNMENTI KÁBELEK ÖREGEDÉSE III. Kábelek öregedése, öregedés- kezelés Biztonsági követelmény: Az 1E biztonsági feladatot ellátó berendezések kábeleinek minősített élettartamuk során teljesíteniük kell elvárt funkciójukat. Öregedés-kezelés célja: A biztonsági osztályba sorolt berendezések kábeleinek élettartamát korlátozó azonos okokra visszavezethető (szignifikáns) öregedési folyamatok korai felismerése az időben elvégezhető korrekció érdekében.

15 A KONTÉNMENTI KÁBELEK ÖREGEDÉSE 1. Vizsgálatok a Paksi Atomerőműben Állapot felmérés A biztonsági funkciót ellátó E I&C nyomvonali kábelek állapotának felmérése. Üzemi környezet monitorozása A konténmenti kábel környezet üzemi paramétereinek (hőmérséklet, sugárzás) felmérése egy-egy teljes üzemi ciklus során. Konténmentből kiszerelt kábelek üzemzavari vizsgálata az erőmű tervezett üzemzavari paramétereivel (DBE).

16 A KONTÉNMENTI KÁBELEK ÖREGEDÉSE Az 1-4 blokki környezet szisztematikus monitorozása A korábbi környezet monitoring eredményei, a kábelek állapot felmérése, valamint az üzemeltetés, karbantartás tapasztalatai alapján kijelölt kábel környezetek kritikus helyeinek további vizsgálata. Gyorsított öregítés vizsgálatok kábel- depóban Az üzemi környezethez képest bizonyos előfutással öregedő kábelek időszakos üzemzavari vizsgálatainak eredménye alapján prognosztizálható a kábel várható viselkedése egy későbbiekben bekövetkező üzemzavar során.

17 A KONTÉNMENTI KÁBELEK ÖREGEDÉSE Üzemből kiszerelt kábelek laboratóriumi vizsgálata Ismert környezetből származó E I&C kábeleken laboratóriumi gyorsított öregítés vizsgálatok után a telepítési környezetre jellemző paraméterekkel üzemzavari vizsgálat.

18 A KÁBELEK ÁLLAPOTÁNAK FELMÉRÉSE Kábel állapot felmérés: Egyes E I&C kábelek (armatúra) meghibásodása miatt 1997 évtől kezdődően konténmenti kábel állapot felmérés: 2. blokkon átfogó helyszíni ellenőrzés a biztonsági kábelek nyomvonalán lévő kábelek állapotának tisztázására: - a sérült kábelek szemrevételezése, - szigetelési ellenállásmérés, - mintavétel a sérült kábelekből laborvizsgálatok céljára.

19 A KÁBELEK ÁLLAPOTÁNAK FELMÉRÉSE Az állapot felmérés tapasztalatai: - a KPoSZG kábelek: jellemző az ólomköpeny mechanikai sérülése. A sérült kábelköpeny környékén az oxigén behatolás miatt intenzív öregedés indul meg. Magas hőmérsékletű környezetben az érszigetelésen gyűrűs repedések. - KPETI, és SZRMKVM kábelek köpeny és érszigetelése esetenként intenzív öregedést mutat. Jellemző a kábelvégtől számított 4-5 m távolságban érzékelhető öregedés. - tömszelencék: tömítési problémák, - készülék csatlakozók: hibás kábel rögzítések.

20 KÁBELEK ÜZEMI KÖRNYEZETÉNEK MONITOROZÁSA Környezeti monitoring: a 2. blokkon 1997-ben egy teljes üzemi cikluson át környezet monitoring (hőmérséklet és sugárzás) a konténment kritikus helyiségeiben a PART. és a Siemens KWU együttműködés keretében. Hőmérséklet: 4 csatornás autonóm adatgyűjtő higanyos maximum-hőmérséklet mérő. Dozimetria: analine/esr doziméter (70 C-ig). A monitorozott helyek meghatározása az üzemeltetési tapasztalatok, javítás, karbantartási információi alapján.

21 KÁBELEK ÜZEMI KÖRNYEZETÉNEK MONITOROZÁSA A monitoring eredménye: - a hőmérséklet egyes helyeken (gőzfejlesztő, reaktor hűtő cső, hidroakkumulátorok környezete) meghaladja a 60 C tervezési hőmérsékletet, - az integrált dózisból számított legmagasabb sugárzás 0,3 Gy/ó, amely nagyságrendjét tekintve megfelel más WWER erőművek tapasztalatának, ám lényegesen meghaladja a 0,1 Gy/ó tervezési értéket, - döntés születik az üzemből kiszerelt kábelek in situ vizsgálatának szükségességéről.

22 TELEPÍTETT 4 CSATORNÁS AUTONOM HŐMÉRSÉKLET ADATGYŰJTŐ

23 KÁBELCSATORNA KÖRNYEZETÉNEK MONITOROZÁSA

24 CSATLAKOZÓ DOBOZ KÖRNYEZETÉNEK VIZSGÁLATA

25 TOLÓZÁR TELEPÍTÉSI KÖRNYEZETÉNEK MONITOROZÁSA

26 ÜZEMI KÖRNYEZETBŐL KISZERELT KÁBELEK VIZSGÁLATA A monitoring eredménye: Funkcióképesség vizsgálat: Vizsgálati program a tervezési dokumentáció alapján: - E/E 0, szigetelési ellenállásmérés - üzemzavari γ sugárzás modellezése - üzemzavari (LOCA) szimuláció a tervezési dokumentáció alapján (DBE) : -előkondicionálás (60 C) - 5 kis LOCA (90 C/ 0,17 MPa/5 óra) - 1 nagy LOCA (135 C/ 0,25 MPa/10 óra) - utóöregítés (60 C/ 0,10 MPa/125 óra) -E/E 0, szigetelési ellenállás mérés.

27 ÜZEMI KÖRNYEZETBŐL KISZERELT KÁBELEK VIZSGÁLATA Megfelelőségi kritériumok: - szakadási nyúlás csökkenése max. 50 % - szigetelési ellenállás (minimum 1 Mohm), - a kábelér folytonosságának megmaradása. A vizsgálat eredménye: - a kábelszigetelések E/E 0 értékei LOCA után drasztikusan csökkentek, - a térhálósított PE (XLPE) szigetelésű kábelek megtartották, a PVC szigetelésűek elvesztették integritásukat, - ellentmondás: E/Eo szigetelési ellenállás.

28 ÜZEMZAVARI (LOCA) VIZSGÁLATRA ELŐKÉSZÍTETT KÁBELMINTÁK

29 KÁBELVÉGEK KIVEZETÉSE A HERMETIKUS A VIZSGÁLÓ TARTÁLYBÓL

30 VIZSGÁLÓ TARTÁLYBÓL KIEMELT KÁBELEK A LOCA VIZSGÁLAT UTÁN

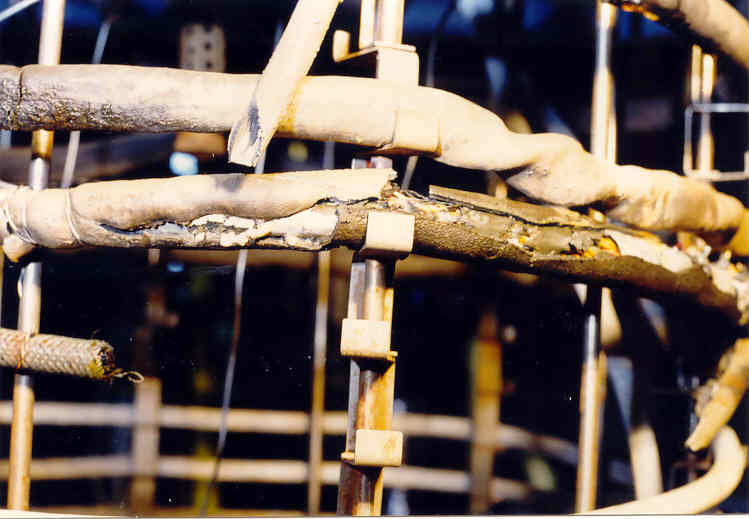

31 SÉRÜLT PVC SZIGETELÉSŰ KÁBEL A LOCA VIZSGÁLAT UTÁN

32 SÉRÜLT PVC SZIGETELÉSŰ KÁBEL A LOCA VIZSGÁLAT UTÁN

33 A KÁBELEK ÜZEMI KÖRNYEZETÉNEK MONITOROZÁSA 1-4 blokki környezet monitorozása A korábbi monitoring eredményei alapján célzott vizsgálatok a kábelek szempontjából kritikus környezet üzemi hőmérséklet és sugárzás meghatározására. Monitorozás: ponton dozimetriai mérés (a korábbi analine/esr érzékelő helyett TL doziméterrel) - 79 ponton hőmérséklet mérés (4 csatornás mérésadatgyűjtők).

34 A KÁBELEK ÜZEMI KÖRNYEZETÉNEK MONITOROZÁSA A monitorozás eredménye: hőmérséklet: a hermetikus térben az eloszlás inhomogén, a kábelek hőmérséklet terhelése nagyobb a tervezettnél. A monitorozás idejére vetített átlag hőmérséklet 56 C, de helyileg kialakulnak ennél lényegesen magasabb hőmérséklet értékek (hotspot). A magas hőmérsékletű technológiai berendezések közvetlen hősugárzásától védett helyeken az átlagos üzemi hőmérséklet ennél közel 10 C-al alacsonyabb.

35 sugárzás: A KÁBELEK ÜZEMI KÖRNYEZETÉNEK MONITOROZÁSA az üzemi dózis átlag az erőműre vonatkozó tervezési érték körül szór. A mért értékek a főberendezések közelében jelentős inhomogenitás. A dózismérés eredményei közel 20 %-ban térnek el a korábbi (1997) vizsgálatoktól. A kábelek szempontjából számottevő sugárzás az A201 helyiségben mérhető. Megállapítható, hogy a kábelek öregedését a Paksi Atomerőmű WWER-440/213 blokk konténmentjében elsősorban az üzemi környezet hőmérséklete determinálja.

36 A KÁBELEK ÜZEMI KÖRNYEZETÉNEK MONITOROZÁSA A monitorozás eredménye alapján tett intézkedések: a korábbi monitorozás eredményei alapján a további vizsgálatok az A201, valamint a vele egy légtérben lévő helyiségekre koncentrálódtak, bejárások a kábelek állapot pontos felmérésére, megindult a fokozott mechanikai terhelésnek kitett tolózár lengő kábelek cseréje, a hosszabb kábelszakaszok cseréje helyett kábel toldási technológia alkalmazása, megkezdődik a kábelek gyorsított öregítése a 2. blokk 1 hurok hidegágán elhelyezett depóban.

37 KÁBELEK GYORSÍTOTT ÖREGITÉS- VIZSGÁLATAI KÁBELDEPÓBAN Öregítés kábeldepóban ( ) a kábelek a depóban valós üzemi körülmények között, ellenőrzött módon öregszenek (hőmérséklet, sugárzás) a gyorsítási tényező ismeretében a kívánt öregítés ideje egyszerűen meghatározható. A felgyorsított folyamat bizonyos határok között ugyanolyan hatást idéz elő a kábel szigetelőanyagában, mint a normál üzemelés, csak rövidebb idő alatt. normál üzemi környezetben öregedő kábelekhez képest a depóban öregedő kábelek előretartási idővel rendelkeznek.

38 KÁBELEK GYORSÍTOTT ÖREGITÉS- VIZSGÁLATAI KÁBELDEPÓBAN Hátránya: a depó nem megfelelő elhelyezése esetén a reaktor tartályból kilépő neutronok a réz szerkezeti elemeket felaktiválhatják, ezért a kábel jelentős aktivitása miatt különleges kezelést igényel (a kábelminták nem hozhatók ki a konténmentből, így azok további vizsgálati lehetősége korlátozott). a kábelek mozgatása a kábel depóban (berakás, kivétel) a környezet magas sugárzási viszonyai miatt csak a blokk leálláskor lehetséges, azaz kötve van az atomerőmű üzemelési ciklusához.

39 KÁBELEK GYORSÍTOTT ÖREGITÉS- VIZSGÁLATAI KÁBELDEPÓBAN Vizsgálati módszer: t a kábeldepóban elhelyezett, üzemből kiszerelt típusonként 5-5 db kábel előélete (installációs környezet, környezeti paraméter, stb.) ismert volt. Ugyanakkor, ellentétben a nyugat-európában installált kábelekkel a szovjet kábelek esetében nem rendelkeztünk a kábelek 0 állapot mechanikai paramétereivel (E/Eo). a vizsgálat során viszonyítási alapnak a kábel szigetelőanyag kiszereléskor mért (E/Eo) értékeit tekintettük.

40 KÁBELEK GYORSÍTOTT ÖREGITÉS- VIZSGÁLATAI KÁBELDEPÓBAN a depóból két év elteltével mintavétel. a mintákon végzett vizsgálatok: szigetelési ellenállásmérés, szakítás vizsgálat (E/Eo), egyszerűsített üzemzavari vizsgálat (gőzteszt), szigetelési ellenállás mérés (48 óra után) újabb szakítás vizsgálat (E/Eo). az első kivétel után évente további kábelminták kivétele és vizsgálata.

41 KÁBELEK GYORSÍTOTT ÖREGITÉS- VIZSGÁLATAI KÁBELDEPÓBAN Vizsgálati eredmények: a szakítás vizsgálatok eredményei a referencia értékhez képest: jelentős szórás (szigetelőanyag inhomogenitás) a szigetelési ellenállás mérés nem alkalmas az öregedés előrehaladásának meghatározására, eredmények csak a változás tendenciájának jelzésére alkalmazható. a mérési eredmények szórása miatt a kábelek öregedésére nem állítható fel egyértelmű trend, a vizsgálati eredmények nem alkalmasak a kábelek maradék élettartamának meghatározására.

42 KÁBELEK GYORSÍTOTT ÖREGITÉS- VIZSGÁLATAI KÁBELDEPÓBAN a kivett kábelminták a depóban történő gyorsított öregítés során a jelen lévő neutronok miatt egyre nagyobb mértékben felaktiválódnak, amely nehezíti, vagy teljesen ellehetetleníti további vizsgálatokat. A depóban végzett vizsgálatok értékelése alapján megállapítható, hogy a szakítás vizsgálatok értékelésén alapuló öregedési állapot meghatározás módszere a szigetelő anyag inhomogenitása miatt a szovjet kábelek esetében nem alkalmas az öregedési trend, valamint a kábel maradék élettartamának meghatározására!

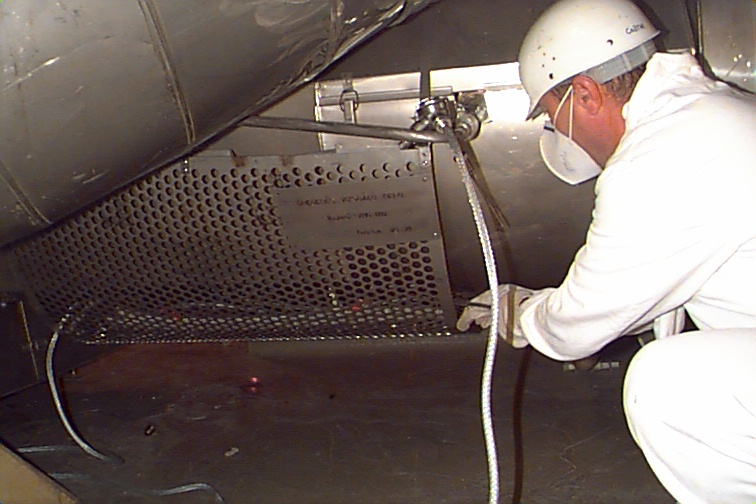

43 KÁBELEK BEHELYEZÉSE A DEPÓBA

44 A DEPÓ MONITOROZÁSÁRA SZOLGÁLÓ HŐMÉRSÉKLET ÉS SUGÁRZÁSMÉRŐK

45 GŐZ-TESZTRE ELŐKÉSZÍTETT DEPÓBAN ÖREGÍTETT KÁBELMINTÁK

46 KÁBELEK GYORSÍTOTT ÖREGEDÉS-VIZSGÁLATAI LABORATÓRIUMBAN Laboratóriumi vizsgálatok: kiküszöbölik a depóban történő öregítés hátrányait. Előnye: az öregítés ideje számítható, a próbatárgyak kezelése egyszerűbb, a vizsgálatok nem kötődnek a blokki ciklushoz, az öregítés során nem történik felaktiválódás. Hátránya: a termikus és sugáröregítés időben elválik egymástól (synergia hatás).

47 KÁBELEK GYORSÍTOTT ÖREGEDÉS-VIZSGÁLATAI LABORATÓRIUMBAN A vizsgálati módszer: KÁBELEK ismert LABORATÓRIUMI üzemi környezetből ÖREGÍTÉSE származó kábelek üzemzavari vizsgálata (a kábel jelenlegi funkció képesség igazolására), a kábelek adott időszakra történő gyorsított öregítése (T, γ) után történő üzemzavari vizsgálat (a kábel állapot prognózis). Megfelelőségi kritérium: a kábel az elvégzett üzemzavari szimulációs vizsgálat során meg kell őrizze működőképességét.

48 KÁBELEK GYORSÍTOTT ÖREGEDÉS-VIZSGÁLATAI LABORATÓRIUMBAN A szükséges paraméterek: a kábel környezet üzemi paraméterei (hőmérséklet, sugárzás), a gyorsított öregítés alkalmazható paraméterei (T, γ), a kábel szigetelő anyagok aktivációs energia értéke a szükséges öregítési idő számításához, a minősítés kívánt érvényességi ideje. A fenti információk alapján a kábelek gyorsított termikus öregítéshez szükséges idő az Arrhenius összefüggés alapján meghatározható.

49 KÁBELEK GYORSÍTOTT ÖREGEDÉS-VIZSGÁLATAI LABORATÓRIUMBAN a termikus öregítéshez (t a ) szükséges idő (óra): t a = e E A K B t s 1 TS 1 T A t s E a K B T s T a = üzemidő (óra) = a szigetelés aktiválási energiája [ev] = Boltzmann állandó (8,617x10-5 [ev/k] = üzemi hőmérséklet [K] = öregítési hőmérséklet [K]

50 KÁBELEK GYORSÍTOTT ÖREGEDÉS-VIZSGÁLATAI LABORATÓRIUMBAN A vizsgálatra került kábelek állapota: Heterogén állapot: a kábel külső ólomköpenye több esetben repedt, deformálódott (karbantartás, kiszerelés okozta sérülések), a termikus öregedés hatására egyes kábelek érszigetelésén gyűrűs repedések a réz érszerkezet oxidációja, övréteg több kábel esetén rideg

51 KÁBELEK GYORSÍTOTT ÖREGEDÉS-VIZSGÁLATAI LABORATÓRIUMBAN Az alkalmazott üzemzavari paraméterek: A vizsgálatok során az A201 helyiség üzemzavari paramétereit vettük figyelembe. A paraméter értékek meghatározásánál az IEEE 323 szabvány szerinti konzervativizmus. hőmérséklet: 129 C nyomás: páratartalom: dózis: 1,3 bar (túlnyomás) ~ 100 % kondenzációval 110 kgy/2-3 kgy/ó Az üzemzavari paramétereinek időbeli lefutásának meghatározása CONTAIN számítógépes kóddal történt.

52 A 201 HELYISÉGBEN 200% CSŐTÖRÉS ESETÉN KIALAKULÓ ÜZEMZAVARI HŐMÉRSÉKLET SZIMULÁCIÓ 8:37:15 9:03:14 9:08:38 9:14:02 9:19:26 9:24:50 9:30:14 9:35:38 9:41:02 9:46:26 9:51:50 9:57:13 10:02:37 10:08:01 10:13:25 10:18:49 10:24:13 10:29:37 10:35:01 10:40:25 10:45:49 10:51:13 10:56:37 11:19:16 12:13:15 1:07:15 2:01:14 2:55:14 3:49:13 4:43:13 5:37:12 10:29:30 3:53:27 9:17:24 Id ő H1 H2 H3 Környezet Hő mérséklet ( C)

53 A 201 HELYISÉGBEN 200% CSŐTÖRÉS ESETÉN KIALAKULÓ ÜZEMZAVARI NYOMÁS SZIMULÁCIÓ Idő

54 KÁBELEK GYORSÍTOTT ÖREGEDÉS-VIZSGÁLATAI LABORATÓRIUMBAN A vizsgálatok eredménye: Az erőmű 1-4 blokkjából származó 84 db KPoSZG típusú kábel a vizsgálatok során az A201 helyiségben a NA500 vezeték 200%-os törése esetén kialakuló üzemzavari környezetben megtartotta működőképességét. A kábelek közül néhány esetben az üzemzavari állapot során az ólom köpeny sérülése miatt a gőz behatolt a kábel szerkezetbe, ez azonban nem járt a kábel funkcióképességének elvesztésével.

55 LOCA VIZSGÁLATRA ELŐKÉSZÍTETT ÖREGEDETT ÉRSZIGETELÉSŰ KÁBEL

56 TERMIKUS ÖREGÍTÉS VIZSGÁLATRA ELŐKÉSZÍTETT KÁBEL

57 LOCA ALATTI MŰKÖDŐKÉPESSÉG VIZSGÁLAT MÉRÉSI ÖSSZEÁLLÍTÁSA

58 LOCA VIZSGÁLATRA ELŐKÉSZÍTETT KPoSZG TÍPUSÚ KÁBELEK

59 A KÁBEL VIZSGÁLATOK TAPASZTALATAI A kábel öregedés- vizsgálatok tapasztalatai: A kábel szigetelés mechanikai vizsgálata (szakadási nyúlás) a szovjet kábelek esetében csak korlátozott mértékben alkalmazható a szigetelés inhomogenitása miatt. A módszer a nemzetközi gyakorlatnak megfelelően alkalmazható az új beépítésű kábelek esetében. Folytatni kell a biztonsági funkciót ellátó kábelek nyomvonalának monitorozását.

60 A KÁBEL VIZSGÁLATOK TAPASZTALATAI A kábel vizsgálatok tapasztalatai (folytatás): Felül kell vizsgálni a jelentős hősugárzó berendezések (gőzfejlesztő hideg-melegági hurok, hidroakkumulátor hőszigetelésének állapotát. Javítani kell a konténment (hermetikus tér) szellőzését. Szükség esetén módosítani kell a kritikus környezetben haladó biztonsági funkciót ellátó kábelek nyomvonalát.
