1 Termékkatalógus Standard hegesztőgépek 2010

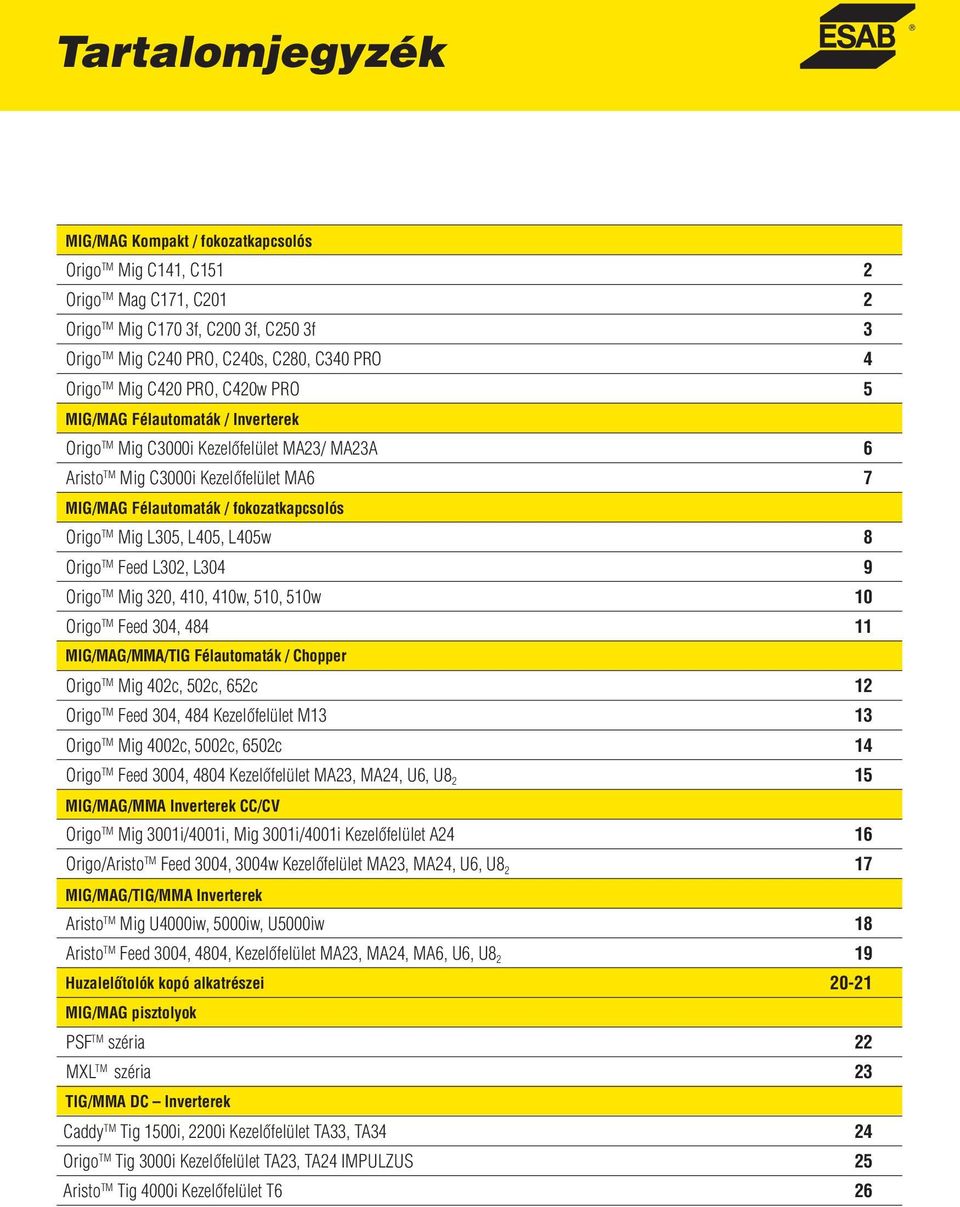

2 Tartalomjegyzék MIG/MAG Kompakt / fokozatkapcsolós Origo TM Mig C141, C151 2 Origo TM Mag C171, C201 2 Origo TM Mig C170 3f, C200 3f, C250 3f 3 Origo TM Mig C240 PRO, C240s, C280, C340 PRO 4 Origo TM Mig C420 PRO, C420w PRO 5 MIG/MAG Félautomaták / Inverterek Origo TM Mig C3000i Kezelőfelület MA23/ MA23A 6 Aristo TM Mig C3000i Kezelőfelület MA6 7 MIG/MAG Félautomaták / fokozatkapcsolós Origo TM Mig L305, L405, L405w 8 Origo TM Feed L302, L304 9 Origo TM Mig 320, 410, 410w, 510, 510w 10 Origo TM Feed 304, MIG/MAG/MMA/TIG Félautomaták / Chopper Origo TM Mig 402c, 502c, 652c 12 Origo TM Feed 304, 484 Kezelőfelület M13 13 Origo TM Mig 4002c, 5002c, 6502c 14 Origo TM Feed 3004, 4804 Kezelőfelület MA23, MA24, U6, U MIG/MAG/MMA Inverterek CC/CV Origo TM Mig 3001i/4001i, Mig 3001i/4001i Kezelőfelület A24 16 Origo/Aristo TM Feed 3004, 3004w Kezelőfelület MA23, MA24, U6, U MIG/MAG/TIG/MMA Inverterek Aristo TM Mig U4000iw, 5000iw, U5000iw 18 Aristo TM Feed 3004, 4804, Kezelőfelület MA23, MA24, MA6, U6, U8 2 Huzalelőtolók kopó alkatrészei MIG/MAG pisztolyok PSF TM széria 22 MXL TM széria 23 TIG/MMA DC Inverterek Caddy TM Tig 1500i, 2200i Kezelőfelület TA33, TA34 24 Origo TM Tig 3000i Kezelőfelület TA23, TA24 IMPULZUS 25 Aristo TM Tig 4000i Kezelőfelület T6 26

3 Tartalomjegyzék TIG/MMA AC/DC - Inverterek Caddy TM Tig 2200 AC/DC Kezelőfelület TA33, TA34 28 Origo TM Tig 3000i AC/DC Kezelőfelület TA24 29 Origo TM Tig 4300i AC/DC Kezelőfelület TA24 30 MMA/TIG DC Inverterek 230V Caddy Arc 151i, 201i Kezelőfelület A31, A33 32 Caddy TM Arc 251 Kezelőfelület A32, A34 33 Origo Arc 4001i Kezelőfelület A22, A24 34 Origo TM Arc 410c, 650c, 810c Kezelőfelület A11, A12 35 MIG/MAG Huzalelőtolók CC/CV Mobile Feed 200, Hegesztő aggregátok KHM 190 HS, 190 YS 38 KHM 351 YS CC, 405 YS CC/CV, 525 PS CC/CV 39 TIG Hegesztő pisztolyok TXH TM széria 40 TXH TM széria, távvezérléssel 41 Plazmavágógépek Origo TM Cut 36i 42 Power Cut 650, 875, Plazma pisztolyok kopóalkatrészei 44 Kiegészítő készülékek Kezelőfelületek Távvezérlők ESAB Általános Szállítási Feltételek 54-57

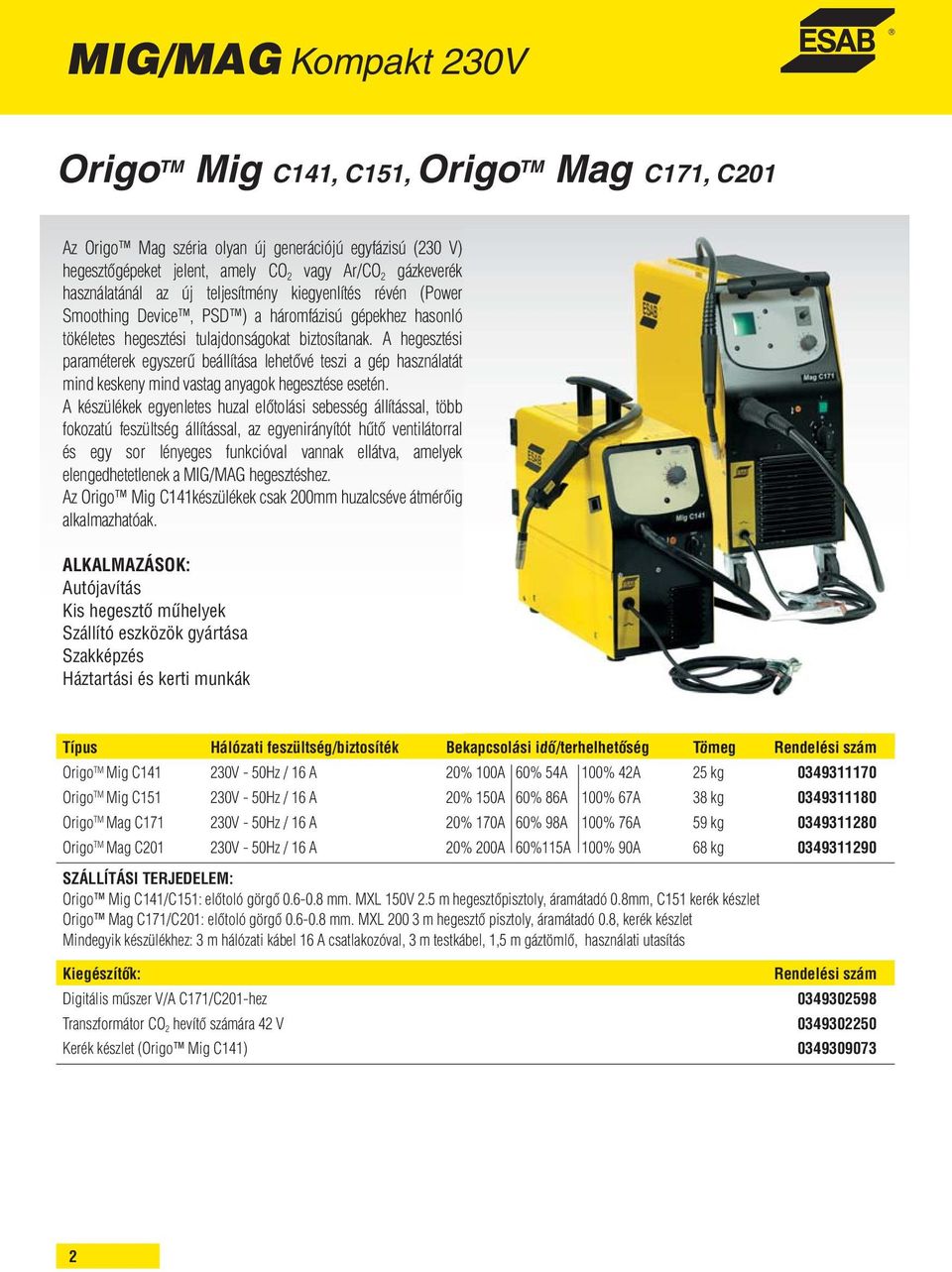

4 MIG/MAG Kompakt 230V Origo TM Mig C141, C151, Origo TM Mag C171, C201 Az Origo Mag széria olyan új generációjú egyfázisú (230 V) hegesztőgépeket jelent, amely CO 2 vagy Ar/CO 2 gázkeverék használatánál az új teljesítmény kiegyenlítés révén (Power Smoothing Device, PSD ) a háromfázisú gépekhez hasonló tökéletes hegesztési tulajdonságokat biztosítanak. A hegesztési paraméterek egyszerű beállítása lehetővé teszi a gép használatát mind keskeny mind vastag anyagok hegesztése esetén. A készülékek egyenletes huzal előtolási sebesség állítással, több fokozatú feszültség állítással, az egyenirányítót hűtő ventilátorral és egy sor lényeges funkcióval vannak ellátva, amelyek elengedhetetlenek a MIG/MAG hegesztéshez. Az Origo Mig C141készülékek csak 200mm huzalcséve átmérőig alkalmazhatóak. ALKALMAZÁSOK: Autójavítás Kis hegesztő műhelyek Szállító eszközök gyártása Szakképzés Háztartási és kerti munkák Típus Hálózati feszültség/biztosíték Bekapcsolási idő/terhelhetőség Tömeg Origo TM Mig C V - 50Hz / 16 A 20% 100A 60% 54A 100% 42A 25 kg Origo TM Mig C V - 50Hz / 16 A 20% 150A 60% 86A 100% 67A 38 kg Origo TM Mag C V - 50Hz / 16 A 20% 170A 60% 98A 100% 76A 59 kg Origo TM Mag C V - 50Hz / 16 A 20% 200A 60%115A 100% 90A 68 kg SZÁLLÍTÁSI TERJEDELEM: Origo Mig C141/C151: előtoló görgő mm. MXL 150V 2.5 m hegesztőpisztoly, áramátadó 0.8mm, C151 kerék készlet Origo Mag C171/C201: előtoló görgő mm. MXL m hegesztő pisztoly, áramátadó 0.8, kerék készlet Mindegyik készülékhez: 3 m hálózati kábel 16 A csatlakozóval, 3 m testkábel, 1,5 m gáztömlő, használati utasítás Kiegészítők: Digitális műszer V/A C171/C201-hez Transzformátor CO 2 hevítő számára 42 V Kerék készlet (Origo Mig C141)

5 MIG/MAG Kompakt 400V Origo TM Mig C170 3f, C200 3f, C250 3f Az Origo Mig C170 3f/C200 3f/C250 3f három fázisú, fokozatkapcsolós kompakt MIG/MAG hegesztőgépek tömör acél- és alumínium-huzal valamint önvédő portöltéses huzal hegesztéséhez. A készülék stabil ívet és könnyű gyújtást biztosít. Beépített huzalelőtoló és kis tömeg teszi alkalmassá mezőgazdasági üzemek, javítóműhelyek vagy könnyű szerkezetek gyártása számára. ALKALMAZÁS: Autójavítás Könnyű szerkezet gyártás Szállító eszközök gyártása Szerkezet összeállítás Szakképzés Típus Hálózati feszültség/biztosíték Bekapcsolási idő/terhelhetőség Tömeg Origo TM Mig C170 3f 400V - 50Hz / 16 A 35% 170A 60% 130A 100% 100A 59 kg Origo TM Mig C200 3f 400V - 50Hz / 16 A 35% 200A 60% 150A 100% 120A 68 kg Origo TM Mig C250 3f 400V - 50Hz / 16 A 35% 250A 60% 190A 100% 150A 82 kg SZÁLLÍTÁSI TERJEDELEM: Origo Mig C170/C200 3f: előtoló görgő 0,6-0,8 mm, hegesztőpisztoly MXL m, áramátadó 0,8 mm Origo Mig C250 3f: előtoló görgő 0,8-1,0 mm, hegesztőpisztoly MXL m, áramátadó 1,0 mm Mindkét típushoz: 3 m hálózati kábel 16 A csatlakozóval, 3m testkábel csatlakozóval, 1,5 m gáztömlő, használati utasítás Kiegészítők Digitális műszer V/A Transzformátor CO 2 hevítő számára 42 V

6 MIG/MAG Kompakt 400V Origo TM Mig C240, C240s, C280 PRO, C340 PRO Ez a kompakt MIG/MAG áramforrás erős burkolattal van ellátva, amely jól tűri a durva környezet igénybevételeit. A huzal előtolómű be van építve: 2 görgős rendszer az Origo Mig C280 és C340, és 4 görgős rendszer az Origo Mig C280 4WD, és C340 4WD számára. Rendkívűl jók a hegesztési tulajdonságai mind keverék gázban, mind tiszta CO 2 - ben. A gép két induktív kimenettel van ellátva, amely lehetővé teszi, hogy különböző vastagságú anyagok hegesztésére lehessen használni túlzott fröcskölés nélkül. ALKALMAZÁS: Könnyű szerkezet gyártás és szerelés Hegesztő műhely Szállító berendezések gyártása Szakképzés Típus Hálózati feszültség/biztosíték Bekapcsolási idő/terhelhetőség Tömeg Origo TM Mig C V - 50Hz / 16 A 35% 220A 60% 170A 100% 130A 94 kg Origo TM Mig C240s 400V - 50Hz / 16 A 35% 220A 60% 170A 100% 130A 97 kg Origo TM Mig C280 PRO 400V - 50Hz / 16 A 30% 280A 60% 190A 100% 150A 91 kg Origo TM Mig C280 PRO 4WD 400V - 50Hz / 16 A 30% 280A 60% 190A 100% 150A 92 kg Origo TM Mig C340 PRO 400V - 50Hz / 16 A 30% 340A 60% 250A 100% 195A 114 kg Origo TM Mig C340 PRO 4WD 400V - 50Hz / 16 A 30% 340A 60% 250A 100% 195A 115 kg SZÁLLÍTÁSI TERJEDELEM: Origo Mig C240: 0,8-1,0 mm előtoló görgő, PSF 305 3,0 m hegesztőpisztoly, 5 m tápkábel 16 A-os csatlakozóval, 3,5 m testkábel, 1,5m gáztömlő, (Origo Mig C240s V/A-mérő digitális műszerrel), használati útmutató. Origo Mig C280: 0,8-1,0 mm előtoló görgő, PSF 250 3,0 m (4WD 4,5m) hegesztőpisztoly, 5 m tápkábel 16 A-os csatlakozóval, 3,5 m testkábel, 1,5m gáztömlő, használati útmutató. Origo Mig C340: 0,8-1,0 mm előtoló görgő, PSF 305 3,0 m (4WD 4,5m) hegesztőpisztoly, 5 m tápkábel16 A-os csatlakozóval, 3,5 m testkábel, 1,5m gáztömlő, használati útmutató. Kiegészítők Légszűrő Digitális műszer V/A K300 huzaltekercs adapter Transzformátor a CO 2 hevítő számára 42V Kábeltartó

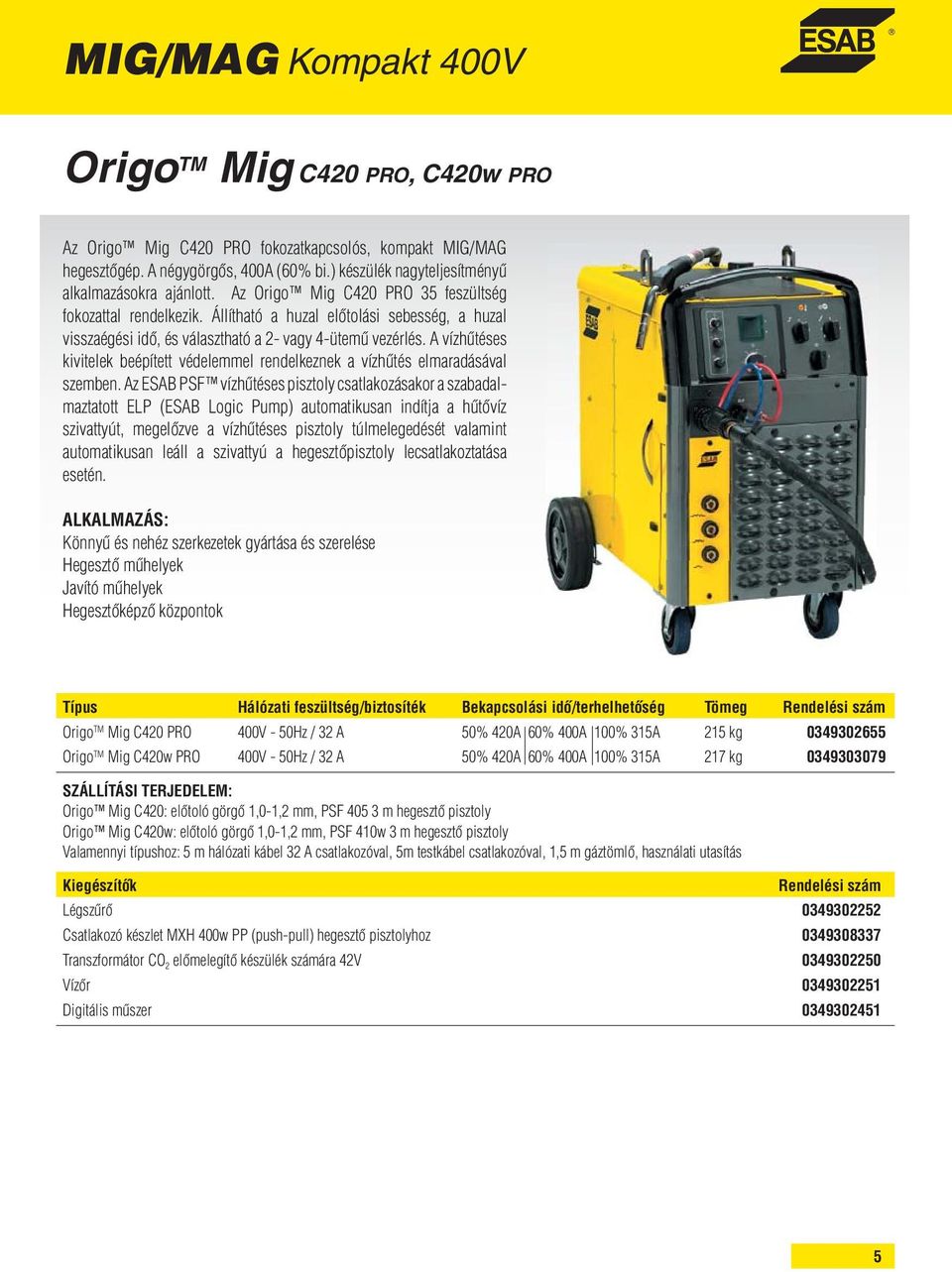

7 MIG/MAG Kompakt 400V Origo TM Mig C420 PRO, C420w PRO Az Origo Mig C420 PRO fokozatkapcsolós, kompakt MIG/MAG hegesztőgép. A négygörgős, 400A (60% bi.) készülék nagyteljesítményű alkalmazásokra ajánlott. Az Origo Mig C420 PRO 35 feszültség fokozattal rendelkezik. Állítható a huzal előtolási sebesség, a huzal visszaégési idő, és választható a 2- vagy 4-ütemű vezérlés. A vízhűtéses kivitelek beépített védelemmel rendelkeznek a vízhűtés elmaradásával szemben. Az ESAB PSF vízhűtéses pisztoly csatlakozásakor a szabadalmaztatott ELP (ESAB Logic Pump) automatikusan indítja a hűtővíz szivattyút, megelőzve a vízhűtéses pisztoly túlmelegedését valamint automatikusan leáll a szivattyú a hegesztőpisztoly lecsatlakoztatása esetén. ALKALMAZÁS: Könnyű és nehéz szerkezetek gyártása és szerelése Hegesztő műhelyek Javító műhelyek Hegesztőképző központok Típus Hálózati feszültség/biztosíték Bekapcsolási idő/terhelhetőség Tömeg Origo TM Mig C420 PRO 400V - 50Hz / 32 A 50% 420A 60% 400A 100% 315A 215 kg Origo TM Mig C420w PRO 400V - 50Hz / 32 A 50% 420A 60% 400A 100% 315A 217 kg SZÁLLÍTÁSI TERJEDELEM: Origo Mig C420: előtoló görgő 1,0-1,2 mm, PSF m hegesztő pisztoly Origo Mig C420w: előtoló görgő 1,0-1,2 mm, PSF 410w 3 m hegesztő pisztoly Valamennyi típushoz: 5 m hálózati kábel 32 A csatlakozóval, 5m testkábel csatlakozóval, 1,5 m gáztömlő, használati utasítás Kiegészítők Légszűrő Csatlakozó készlet MXH 400w PP (push-pull) hegesztő pisztolyhoz Transzformátor CO 2 előmelegítő készülék számára 42V Vízőr Digitális műszer

8 MIG/MAG/MMA Inverterek, Kompakt gépek Origo TM Mig C3000i Kezelőfelület MA23, MA23A Inverteres áramforrás professzionális MIG/MAG és MMA hegesztésre. A hegesztőáram 300A-ig állítható, és a változtatható hegesztő feszültség Ø 0,6 1,2mm-es huzallal való hegesztést könnyíti meg. A C kompakt változat 4 görgős előtolóművel van felszerelve. A beépített MA23, vagy a QSet funkcióval is rendelkező MA24 kezelőpulttal kapható, mely utóbbi a rövidívű hegesztés paramétereinek különleges megoldását kínálja. Csupán a huzal előtolási sebességét kell beállítani, a QSet automatikusan kiválasztja az adott huzal méret / védőgáz / feszültség kombinációnak megfelelő paramétereket. ALKALMAZÁS: Gépjármű ipar Automatizált munkahelyek Minden típusú szerkezet szerelésére és fűző hegesztésére Hegesztő műhelyek Alumínium, alacsonyan és erősen ötvözött acél hegesztésére Galvanizált fémek MIG-forrasztására Típus Hálózati feszültség/biztosíték Bekapcsolási idő/terhelhetőség Tömeg Origo TM Mig C3000i MA23 400V - 50Hz / 16 A 35% 300A 60% 240A 100% 200A 38 kg Origo TM Mig C3000i MA23A QSet 400V - 50Hz / 16 A 35% 300A 60% 240A 100% 200A 38 kg * Az L típusú áramforrásokhoz külön kell megrendelni a megfelelő hosszúságú összekötőkábelt, huzalelőtolót és hegesztő pisztolyt (ld. 15. oldal) SZÁLLÍTÁSI TERJEDELEM: 5 m hálózati kábel 16 A-es csatlakozóval, 4,5m testkábel, PSF 305 hegesztő pisztollyal, használati utasítás Kiegészítők Hűtő egység Cool Midi kerekes kocsi kerekes kocsi Távvezérlő (lásd oldal) 6

9 MIG/MAG/MMA Inverterek, Kompakt gépek Aristo TM Mig C3000i Kezelőfelület MA6 Szinergikus vezérlésű áramforrás MIG/MAG, impuzus ívű és MMA hegesztésre. A programozott szinegikus függvények széles tartományban biztosítanak megbízható alkalmazást az erősen ötvözött és szénacélok, valamint az alumínium hegesztésére Ø 0,6 1,2mm-es huzallal. 4 görgős előtolómű és a szinergikus paraméter beállítás a jó minőségű hegesztés feltételei. A C kompakt változat beépített huzalelőtolóval és MA6 kezelőpulttal van felszerelve. ALKALMAZÁS: Gépjármű ipar Automatizált munkahelyek Minden típusú szerkezet szerelésére és fűző hegesztésére Hegesztő műhelyek Alumínium, alacsonyan és erősen ötvözött acél hegesztésére Galvanizált fémek MIG-forrasztására Típus Hálózati feszültség/biztosíték Bekapcsolási idő/terhelhetőség Tömeg Aristo TM Mig C3000i MA6 400V - 50Hz / 16 A 35% 300A 60% 240A 100% 200A 38 kg * Az L típusú áramforrásokhoz külön kell megrendelni a megfelelő hosszúságú kábelt, huzalelőtolót és hegesztő pisztolyt (ld. 17. oldal) SZÁLLÍTÁSI TERJEDELEM: 5 m hálózati kábel 16 A-es csatlakozóval, 5 m testkábel, használati utasítás Kiegészítők Hűtő egység Cool Midi kerekes kocsi kerekes kocsi Távvezérlő ( oldal) 7

10 MIG/MAG Félautomaták Origo TM Mig L305, L405, L405w Az OrigoTM Mig L305 and L405 fokozat kapcsolós MIG/MAG hegesztő áramforrások. Az elektronikusan vezérelt huzal előtolómű pontosan beállítható, satbil ívet eredményez. A 4 görgős huzal előtolóműben az előtoló és támasztó görgők is be vannak metszve, és golyós csapágyazásúak, amely pozitív és stabil előtolást biztosít a huzal mérséklet koptatásával. A 2 görgős előtoló mechanizmus egy költségkímélő megoldás 1,2mm huzalátmérőig. Az előtolók Ø30mm-es előtoló görgőkkel, Ø1,2mm (L302), illetve Ø1,6mm (L304) huzalátmérőig kaphatók ALKALMAZÁS: Hegesztő műhelyek Általános acélszerkezet gyártás Szállító eszközök gyártása Fémbútorzat Típus Hálózati feszültség/biztosíték Bekapcsolási idő/terhelhetőség Tömeg Origo TM Mig L V - 50Hz / 16 A 25% 300A 60% 190A 100% 150A 89 kg Origo TM Mig L V - 50Hz / 32 A 50% 400A 60% 365A 100% 280A 142 kg Origo TM Mig L405w 400V - 50Hz / 32 A 50% 400A 60% 365A 100% 280A 156 kg * A komplett megoldáshoz szükséges a megfelelő huzalelőtoló és összekötőkábel megválasztása (ld. 7.oldal) SZÁLLÍTÁSI TERJEDELEM: 5m hálózati kábel, 5m testkábel, kerekek, használati utasítás Kiegészítők Stabilizátor tehermentesítőhöz Origo Mig L Stabilizátor tehermentesitőhöz Origo Mig L Digitális műszer Origo Mig L305-höz Digitális müszer Origo Mig L405-höz Transzformátor CO 2 előmelegítő készülék számára Stabilizáló készlet tehermentesítőhöz

11 MIG/MAG Huzalelőtolók Origo TM Feed L302, L304, L304w Huzal előtolási sebesség, 2/4 ütemű vezérlés, kúszóstart, ívpont hegesztés, huzalbefűzés, gázöblítés és huzal visszaégési idő beállítás funkciók a homloklapon elérhetők, jó áttekintést adva a beállításokról. Az ívfeszültség és a fojtás mértéke az áramforráson állítható. A csomag Origo Mig L305 vagy L405 áramforrást, Origo Feed L302 vagy L304 huzal előtolót, (1,7m, 5,0m vagy 10,0m) összekötő kábelkészletet és a PSF hegesztőpisztolyt tartalmaz. Típus Origo TM Feed L302, nyitott Origo TM Feed L304, nyitott Origo TM Feed L304w, nyitott Kezelőfelület funkciók L302 L304 2/4 ütem X X Huzal visszaégési idő X X Kúszó start - X Ívpont hegesztés - X Gázöblítés/ huzalbefűzés - X Huzal előtolási sebesség 1,5-22 m/perc SZÁLLÍTÁSI TERJEDELEM: Előtoló görgő 1,0-1,2 mm Kiegészítők Kerék készlet Emelőfül Tehermentesítő gém Huzaldobvédő műanyag Víztömlő csatlakozó készlet 1,7m L304 előtoló w vízes átalakításához Távvezérlő ( oldal) Összekötő kábel Origo Mig L305, L405 Origo Mig L405w Összekötő kábel 1,7 m Összekötő kábel 5 m Összekötő kábel 5 m Összekötő kábel 10 m Összekötő kábel 10 m Összekötő kábel 15 m Összekötő kábel 15 m Javasolt hegesztő pisztoly Léghűtéses Vízhűtéses MXL 340 3,0 m PSF TM 410w 3,0 m MXL 340 4,0 m PSF TM 410w 4,5 m PSF TM 305 3,0 m PSF TM 510w 4,5 m PSF TM 305 4,5 m PSF TM 405 4,5 m

12 MIG/MAG Félautomaták Origo TM Mig 320, 410, 410w, 510, 510w Az Origo Mig 320/410/510 fokozatkapcsolós MIG/MAG hegesztő áramforrások fokozott igénybevételű alkalmazásokhoz ajánlottak. 40 feszültségfokozattal és 2 induktív kimenettel rendelkeznek. Erős, horganyzott acélból készült házuk révén kitűnő megoldások durva igénybevételi környezetben. Széles feszültség- és áram tartomány révén optimális beállítás található különféle alkalmazásokhoz. Kívánságra digitális műszerrel is felszerelhetők. Az Origo Feed 304 és Origo Feed 484 külső huzalelőtoló rendszerekkel használható. Alap kivitelben a huzal előtoló készülék az áramforrás tetjére szerelt tüskére van helyezve, amely 360 fokos körbe fordítást tesz lehetővé. ALKALMAZÁS: Minden típusú szerkezetek gyártása és szerelése Alumínium valamint gyengén és erősen ötvözött acél hegesztése Nehézipar Hajóipar és bányászat Csővezeték Típus Hálózati feszültség/biztosíték Bekapcsolási idő/terhelhetőség Tömeg Origo TM Mig V - 50Hz / 16 A 30% 320A 60% 250A 100% 195A 111 kg Origo TM Mig V - 50Hz / 32 A 50% 400A 60% 365A 100% 280A 144 kg Origo TM Mig 410w 400V - 50Hz / 32 A 50% 400A 60% 365A 100% 280A 160 kg Origo TM Mig V - 50Hz / 32 A 60% 500A 100% 390A 214 kg Origo TM Mig 510w 400V - 50Hz / 32 A 60% 500A 100% 390A 228 kg * A komplett megoldáshoz szükséges a megfelelő huzalelőtoló és összekötőkábel megválasztása (ld. 7.oldal) SZÁLLÍTÁSI TERJEDELEM: 5m hálózati kábel, 5m testkábel, kerekek, használati utasítás Kiegészítők Légszűrő Origo TM Mig Légszűrő Origo TM Mig 410 és Stabilizátor tehermentesítőhöz Origo Mig L305/ Stabilizátor tehermentesitőhöz Origo Mig L405/L405w/410/ Kábeltartó Digitális műszer (Origo TM Mig 410-hez) Digitális műszer (Origo TM Mig 510-hez) Vízőr Transzformátor CO 2 előmelegítő készülék számára Kábel tehermentesítő készlet

13 MIG/MAG Huzalelőtolók Origo TM Feed 304, 484 Kezelőfelület M12 Galvanizált fémházú kialakítás erős igénybevételi feladatokra. Elektronikus vezérlésű előtolás biztosítja a pontos és stabil ívet. Állítható huzal visszaégési idő a korrekt kezdési huzalkinyúlás érdekében. Kúszóstart, fokozatos előtolási sebesség növelés a biztos start érdekében. Gyorscsatlakozók a lehető legrövidebb üzembe helyezés érdekében. 30mm átmérőjű görgők max. Ø 1,6mm huzalokhoz (304) és 48mm átmérőjű görgők Ø 2,4mm-nél nagyobb huzalokhoz alkalmazhatók. KEZELŐFELÜLET FUNKCIÓK: 2/4 ütemű hegesztés állítható visszaégési idővel Kúszó start Huzalbefűzés/gázöblítés (opció) Típus Origo TM Feed 304, M Origo TM Feed 302w, M Origo TM Feed 304, M Origo TM Feed 304w, M Origo TM Feed 484, M Origo TM Feed 484w, M SZÁLLÍTÁSI TERJEDELEM: Előtoló görgő 1,0-1,2 mm, dob Kiegészítők Kerék készlet Emelőfül Tehermentesítő gém Befűző és gáztisztító készlet Távvezérlő ( oldal) Összekötő kábel Origo TM Mig 320 Origo TM Mig 410/510 Összekötő kábel 1,7 m Összekötő kábel 1,7 m Összekötő kábel 5 m Összekötő kábel 5 m Összekötő kábel 10 m Összekötő kábel 10 m Összekötő kábel 15 m Összekötő kábel 15 m Összekötő kábel 25 m Összekötő kábel 25 m Összekötő kábel 35 m Összekötő kábel 35 m Origo TM Mig 410w Origo TM Mig 510w Összekötő kábel 1,7 m Összekötő kábel 1,7 m Összekötő kábel 5 m Összekötő kábel 10 m Összekötő kábel 10 m Összekötő kábel 15 m Összekötő kábel 15 m Összekötő kábel 25 m Összekötő kábel 25 m Javasolt hegesztő pisztoly Léghűtéses Vízhűtéses PSF TM 305 3,0 m PSF TM 410w 3,0 m PSF TM 305 4,5 m PSF TM 410w 4,5 m PSF TM 405 4,5 m PSF TM 510w 4,5 m

14 MIG/MAG/MMA/TIG Félautomaták, Chopper Origo TM Mig 402c, 502c, 652c Az Origo Mig 402c/502c/652c erős, robusztus felépítésű kapcsoló üzemű (ún. chopper) hegesztő egyenirányító áramforrások nehéz üzemi körülmények között végzett MIG/MAG és MMA hegesztésre valamint széníves faragásra. A nagy tartományban beállítható áram és feszültség tartomány és a fokozatmentes induktivitás megkönnyíti az optimális beállítást a legkülönbözőbb hozaganyagokhoz és gázkeverékekhez. Bevált technológia és az ESAB által fejlesztet szoftver, együtt biztosítják a berendezések megbízhatóságát és rendkívüli hegesztési tulajdonságait. A TAV rendszer, az ESAB PSF pisztolyok használata esetén, mindig a valódi ívfeszültséget méri függetlenül a kábelek hosszától és a csatlakozásoktól. A Mig 502c és 652c A13 kezelőfelülettel V/A kijelző nélkül (Mig 402c A13 kezelőfelület - opció) ALKALMAZÁS: Építőipari szerkezetek Általános gépgyártás Öntődék Csőszerelő műhelyek Hajóipar és nyílttengeri építmények Típus Hálózati feszültség/biztosíték Bekapcs. idő Teljesítmény Tömeg Origo TM Mig 402c 400V 50Hz 32 A 60% 400A 100% 310A 158 kg Origo TM Mig 402c Multi V 32 A 60% 400A 100% 310A 160 kg Origo TM Mig 402cw 400V 50Hz 32 A 60% 400A 100% 310A 172 kg Origo TM Mig 402cw Multi V 32 A 60% 400A 100% 310A 175 kg Origo TM Mig 502c 400V 50Hz 32 A 60% 500A 100% 400A 194 kg Origo TM Mig 502c Multi V 32 A 60% 500A 100% 400A 196 kg Origo TM Mig 502cw 400V 50Hz 32 A 60% 500A 100% 400A 208 kg Origo TM Mig 502cw Multi V 32 A 60% 500A 100% 400A 210 kg Origo TM Mig 652cw 400V 50Hz 63 A 60% 650A 100% 500A 228 kg Origo TM Mig 652cw Multi V 63 A 60% 650A 100% 500A 230 kg Több feszültségrendszerre alkalmas (3 x 230/ /500V 50Hz ; 3 x 230/ /575V 60Hz) * A komplett megoldáshoz szükséges a megfelelő huzalelőtoló és összekötőkábel megválasztása (lásd 9.oldal) SZÁLLÍTÁSI TERJEDELEM: 5 m hálózati kábel csatlakozóval 400V, 5m testkábel csatlakozóval, w vízhűtővel, előtoló tartó tüske, használati utasítás. Kiegészítők Légszűrő Digitális V/A-mérő az A13 MMC Kezelőfelülethez Transzformátor CO 2 hevítő számára Vízőr Kábel tehermentesítő készülék Előtoló váltó LiftArc ívgyújtó készlet A13 MMC Kezelőfelület digitális V/A mérő (Mig 402c)

15 MIG/MAG Huzalelőtolók Origo TM Feed 304, 484 Kezelőfelület M13, M13y A galvanizált burkolatú, erős anyagból készített burkolat megfelelő védelmet nyújt nehéz üzemi körülmények között is. Az elektronikus vezérlésű huzaladagolás pontos és stabil ívet biztosít. A négy-görgős huzaladagoló rendszer kiegyensúlyozott nyomó és támasztő görgői stabil előtolást és alacsony kopást nyújtanak. A huzalelőtolók alkalmasak 30 mm görgőkkel 1,6mm huzalátmérőig és 48 mm görgőkkel 2,4 mm átmérőig. Típus Origo TM Feed 304, M Origo TM Feed 304w, M Origo TM Feed 304, M13y V/A mérő Origo TM Feed 304w, M13y V/A mérő Origo TM Feed 484, M Origo TM Feed 484w, M Origo TM Feed 484, M13y V/A mérő Origo TM Feed 484w, M13y V/A mérő Kezelőfelület funkciók M13 M13y 2/4 ütem X X Krátertöltés X X Huzal visszaégési idő X X Kúszó start X X Digitális V/A mérő - X Gázöblítés/ huzalbefűzés (opció) X X Huzal előtolási sebesség 1,9 25 m/min SZÁLLÍTÁSI TERJEDELEM: Origo TM Feed 304 huzalelőtoló 1,0 1,2 mm görgőkkel, Origo TM Feed 484 huzalelőtoló 1,0 1,6 mm görgőkkel. Kiegészítők Kerék készlet Pisztolykábel tehermentesítő Összekötőkábel tehermentesítő Emelőfül Tehermentesítő gém Befűző vagy gázöblítő készlet Távvezérlők (52-53 oldal) Összekötő kábel Léghűtéses Origo TM Mig 402c Origo TM Mig 502c Összekötő kábel 1,7 m Összekötő kábel 5 m Összekötő kábel 10 m Összekötő kábel 15 m Összekötő kábel 25 m Összekötő kábel 35 m Vízhűtéses Origo TM Mig 402cw Origo TM Mig 502cw Origo TM Mig 652cw Összekötő kábel 1,7 m Összekötő kábel 5 m Összekötő kábel 10 m Összekötő kábel 15 m Összekötő kábel 25 m Ajánlott hegesztő pisztoly Léghűtéses Vízhűtéses PSF TM 305 3,0 m PSF TM 410w 3,0 m PSF TM 305 4,5 m PSF TM 410w 4,5 m PSF TM 405 4,5 m PSF TM 510w 4,5 m

16 MIG/MAG/MMA Félautomaták, CAN Chopper Origo TM Mig 4002c, 5002c, 6502c A Mig 4002c, 5002c és 6502c erős, robusztus felépítésű, digitális vezérlésű (CAN busz ) kapcsoló üzemű (ún. chopper) hegesztő egyenirányítók nehéz üzemi körülményekre. MIG/MAG és MMA a fő eljárások az eljárások választéka függ a választott kezelőfelülettől, mely lehet: Origo MA23, Origo MA24 vagy Aristo MA6. A jól bevált technológia az ESAB által fejlesztett szoftverrel nagy megbízhatóságot és rendkívüli hegesztési tulajdonságokat biztosít. A TAV rendszer, az ESAB PSF pisztolyok használata esetén, mindig a valódi ívfeszültséget méri függetlenül a kábelek hosszától és a csatlakozásoktól. ALKALMAZÁS: Építőipari alkalmazás Általános gyártás Öntődék Csővezeték építés Hajóipari és nyílttengeri építmények Típus Hálózati feszültség/biztosíték Bekapcs. Idő Teljesítmény Tömeg Origo TM Mig 4002c 400V 50Hz 32 A 60% 400A 100% 310A 158 kg Origo TM Mig 4002c Multi V 32 A 60% 400A 100% 310A 160 kg Origo TM Mig 4002cw 400V 50Hz 32 A 60% 400A 100% 310A 172 kg Origo TM Mig 4002cw Multi V 32 A 60% 400A 100% 310A 175 kg Origo TM Mig 5002cw 400V 50Hz 32 A 60% 500A 100% 400A 208 kg Origo TM Mig 5002cw Multi V 32 A 60% 500A 100% 400A 210 kg Origo TM Mig 6502cw 400V 50Hz 63 A 60% 650A 100% 500A 228 kg Origo TM Mig 6502cw Multi V 63 A 60% 650A 100% 500A 230 kg Több feszültségrendszerre alkalmas (3 x 230/ /500V 50Hz ; 3 x 230/ /575V 60Hz) * A komplett megoldáshoz szükséges a megfelelő huzalelőtoló és összekötőkábel megválasztása (ld. 11.oldal) SZÁLLÍTÁSI TERJEDELEM: 5 m hálózati kábel csatlakozóval 400V-hoz, 5m testkábel csatlakozóval, w vízhűtő egységgel, előtoló tartó tüske, használati utasítás Kiegészítők Légszűrő Transzformátor CO 2 előmelegítő készülék számára Vízőr Kábeltartó

17 MIG/MAG Huzalelőtoló Origo TM Feed 3004, 4804 Kezelőfelület MA23, MA24, U6, U8 2 Az Origo TM Feed 3004, 4804 erős, robusztus, galvanizált fémháza teszi ezt a készüléket ideálissá nehéz üzemi körülmények közötti alkalmazásokra. Elektronikus vezérlés biztosítja a stabil, megbízható huzalelőtolást. A 4 görgős mechanizmus minden görgőjén kialakított huzalhorony a megfelelő előtolás mellett az alacsony huzalkopásra is garancia, ezáltal teszi a készülék a kopásokból és huzalleválásokból adódó leállásokat elkerülhetővé. A huzalelőtolók alkalmasak 30 mm görgőkkel 1,6mm huzalátmérőig és 48 mm görgőkkel 2,4 mm átmérőig. A QSet TM funkció gyors és egyszerű automatikus hegesztési paraméter beállítást nyújt, mellyel a legjobb minőségű hegesztés készíthető a fröcskölés minimalizálása mellett. Típus Origo TM Feed 3004 MA Origo TM Feed 3004w MA Origo TM Feed 4804 MA Origo TM Feed 4804w MA Origo TM Feed 3004 MA24 QSet Origo TM Feed 3004w MA24 QSet Origo TM Feed 4804 MA24 QSet Origo TM Feed 4804w MA24 QSet SZÁLLÍTÁSI TERJEDELEM: Origo TM Feed 3004 előtoló görgő 1,0 1,2 mm, Origo TM Feed 4804 előtoló görgő 1,0 1,6 mm. Kezelőfelület funkciók MA23 MA24 U6 U8 2 U8 2 plus Gáz elő-/utóáramlás szabályzó X X Digitális V/A mérő X X Gázöblítés/ huzalbefűzés X X Memória hely X X Q-set funkció X X Krátertöltés/ Kúszó start X Programozható szinergikus funkciók X Impulzus ívű hegesztés X Folyamatkövetés X Paraméter határértékek Szuperimpulzus hegesztés Szinergikus függvények alkotása Gyártási statisztika Felhasználó által meghatározott szinergikus függvény Kiegészítők Kerék készlet Pisztolykábel tehermentesítő Összekötőkábel tehermentesítő Emelőfül Tehermentesítő gém Távvezérlő (ld oldal) Összekötő kábel Léghűtéses Origo TM Mig 4002c / Origo TM Mig 5002c Origo TM Mig 6502c Összekötő kábel 1,7 m Összekötő kábel 5 m Összekötő kábel 10 m Összekötő kábel 15 m Összekötő kábel 25 m Összekötő kábel 35 m Vízhűtéses Origo TM Mig 4002cw / Origo TM Mig 5002cw Origo TM Mig 6502cw Összekötő kábel 1,7 m Összekötő kábel 5 m Összekötő kábel 10 m Összekötő kábel 15 m Összekötő kábel 25 m Ajánlott hegesztő pisztoly Léghűtéses Vízhűtéses PSF TM 305 3,0 m PSF TM 410w 3,0 m PSF TM 305 4,5 m PSF TM 410w 4,5 m PSF TM 405 4,5 m PSF TM 510w 4,5 m

18 MIG/MAG/MMA Inverterek, CC/CV Origo TM Mig 3001i/4001i, Kezelőfelület A24 Mig 3001i/4001i Az Origo Mig 3001i/4001i ideális partnerek az erősen ötvözött acélszerkezetek hatékony gyártásban vagy előgyártásban, ahol nagyon szigorú követelmények vannak a hegesztés minőségével szemben. Az áramforrások kompakt és erős komponensei horganyzott acél házban vannak. Ez a robusztus anyag a kemény igánybevételeknek is ellenáll. Az áramforrások az Origo Feed 3004/4804, Aristo Feed 3004/4804 vagy YardFeed 2000 előtoló készülékekkel használhatók. Összekötő kábelkészletek 50m hosszúságig választhatók, 54,5m maximális hatáskört kínálva. ALKALMAZÁS: Gépjármű ipar Automatizált munkahelyek Minden típusú szerkezet szerelésére és fűző hegesztésére Hegesztő műhelyek Alumínium, alacsonyan és erősen ötvözött acél hegesztésére Galvanizált fémek MIG-forrasztására Típus Hálózati feszültség/biztosíték Bekapcsolási idő/terhelhetőség Tömeg Mig 3001i 400V - 50Hz / 16 A 35% 300A 60% 240A 100% 200A 33 kg Mig 3001iw 400V - 50Hz / 16 A 35% 300A 60% 240A 100% 200A 53 kg Origo TM Mig 3001i panel A24 400V - 50Hz / 16 A 35% 300A 60% 240A 100% 200A 33 kg Mig 4001i 400V - 50Hz / 32 A 35% 400A 60% 320A 100% 250A 44 kg Mig 4001iw 400V - 50Hz / 32 A 35% 400A 60% 320A 100% 250A 64 kg Origo TM Mig 4001i panel A24 400V - 50Hz / 32 A 35% 400A 60% 320A 100% 250A 44 kg * A komplett megoldáshoz szükséges a megfelelő huzalelőtoló és összekötőkábel megválasztása (ld. 7.oldal) SZÁLLÍTÁSI TERJEDELEM: 5 m hálózati kábel, 4,5m testkábel, használati utasítás Kiegészítők Hűtő egység Cool Midi 1000i Csatlakozó készlet a Cool Midi 1000i számára a Mig 3001i -ben kerekes kocsi Huzalelőtoló tartó 2 kerekes kocsihoz kerekes kocsi Védőkeret az áramforráshoz Távvezérlők (52-53 oldal) 16

19 MIG/MAG Huzalelőtolók Origo/Aristo TM Feed 3004, 3004w kezelőfelület MA23, MA24, U6, U8 2 Az Origo Feed 3004 strapabíró kialakítása, párosulva a horganyzott házzal, alkalmassá teszi a készüléket a durva körülmények közötti alkalmazásra. Az elektronikusan szabályzott előtolási sebesség pontosan beállítható, stabil ívet ad, és a 4 görgős előtoló mechanizmus a toló és nyomó görgőn is található bemetszéssel stabil előtolást biztosít, miközben kíméli a huzalt, ez mind segít elkerülni az üzemzavarokat. Az előtoló készülékek Ø30mm-es görgőkkel kaphatók Ø1,6mm-es huzalátmérőig. A QSet funkció a gyors paraméter optimalizálás eszköze a legjobb minőségű hegesztés számára. A fröcskölés minimális. Típus Origo TM Feed 3004 MA Origo TM Feed 3004w MA Origo TM Feed 3004 MA Origo TM Feed 3004w MA Aristo TM Feed 3004 U Aristo TM Feed 3004w U Aristo TM Feed 3004 U Aristo TM Feed 3004w U Kezelőfelület U8 22 (U0 előtolóhoz) Kezelőfelület U8 2 Plus (U0 előtolóhoz) SZÁLLÍTÁSI TERJEDELEM: Origo Feed 3004 előtoló görgő 1,0 1,2 mm, Origo Feed 4804 előtoló görgő 1,0 1,6 mm. Kezelőfelület funkciók MA23 MA24 U6 U8 2 U8 2 plus Gáz elő-/utóáramlás szabályzó x x x x x Digitális V/A mérő x x x x x Gázöblítés/ huzalbefűzés x x x x x Memória hely x(3) x(3) x(10) x(255) x(255) Q-set funkció - x x x x Krátertöltés/ Kúszó start - x x x x Programozható szinergikus funkciók - x(24) x(59) x(92) x(230) Impulzus ívű hegesztés - - x x x Folyamatkövetés x x Paraméter határértékek x x Szuperimpulzus hegesztés x Szinergikus függvények alkotása x Gyártási statisztika x Felhasználó által meghatározott szinergikus függvény x Kiegészítők Kerék készlet Emelőfül Távvezérlő (52-53.oldal) Összekötő kábel Léghűtéses Vízhűtéses Összekötő kábel 1,7 m Összekötő kábel 1,7 m Összekötő kábel 5 m Összekötő kábel 5 m Összekötő kábel 10 m Összekötő kábel 10 m Összekötő kábel 15 m Összekötő kábel 15 m Összekötő kábel 25 m Összekötő kábel 25 m Javasolt hegesztő pisztoly Léghűtéses Vízhűtéses PSF TM 305 3,0 m PSF TM 410w 3,0 m PSF TM 305 4,5 m PSF TM 410w 4,5 m PSF TM 405 4,5 m PSF TM 510w 4,5 m

20 MIG/MAG/TIG/MMA Inverterek Aristo TM Mig U4000i, U4000iw, 5000iw, U5000iw 0iw, U5000iw Többfunkciós gépek MIG/MAG, impulzus, SuperPulse, egyenáramú AWI és MMA hegesztésre. Ezek az áramforrások garantálják, hogy minden ívfeszültség tartományban kiváló hegesztési paramétereket talál, függetlenül az anyag típusától és a huzal átmérőjétől. Alkalmasak mind vastag, mind vékony anyagok hegesztésére automatizált, robotizált eljárásoknál, vagy azokban az alkalmazásokban, ahol a hőbevitel mértéke kritikus. A W változat vízhűtővel is el van látva, míg az U változta megfelelő kezelőpulttal (U6 vagy U8 2 ) alkalmas egyenáramú AWI hegesztésre. Az áramforrások Aristo Feed előtolókkal használhatók (különféle kezelőpulttal). Az Aristo sorozat különböző típusú hegesztő robotokkal kompatibilis, amelyek MIG/MAG hegesztésre szolgálnak. A berendezések Compact Flash memória kártyán tárolják a hegesztési paramétereket. Az adatok szükség szerint előhívhatók és szerkeszthetők. ALKALMAZÁS: Gépkocsigyártás Automatizált vagy robotizált munkahelyek Erősen és gyengén ötvözött acélok hegesztése Super Pulse funkció mindeféle anyag hegesztését támogatja Hegesztő képző iskolák (a képzés teljes terjedelmében) Típus Hálózati feszültség/biztosíték Bekapcsolási idő/terhelhetőség Tömeg Aristo TM Mig U4000i 400V - 50 Hz / 32 A 35% 400A 60% 340A 100% 250A 60 kg Aristo TM Mig U4000i w 400V - 50 Hz / 32 A 35% 400A 60% 340A 100% 250A 80 kg Aristo TM Mig 5000i w 400V - 50 Hz / 32 A 60% 500A 100% 400A 89 kg Aristo TM Mig U5000i w 400V - 50 Hz / 32 A 60% 500A 100% 400A 92 kg * A komplett megoldáshoz szükséges a megfelelő huzalelőtoló és összekötőkábel megválasztása (ld. 17.oldal). SZÁLLÍTÁSI TERJEDELEM: 5m hálózati kábel 32 A csatlakozóval, 5m testkábel, használati utasítás. Kiegészítők 4 kerekes kocsi Átkapcsolható tápfeszültség Vízőr

21 MIG/MAG Huzalelőtolók Origo/Aristo TM Feed 3004, 3004 w, 4804w, Kezelőfelület MA23, MA24, U6, U8 2 A huzalelőtoló készülékek az Aristo Mig áramforrásokhoz készülnek. 4 görgős előtoló művel rendelkeznek, és kaphatók Ø 30mm-es görgőkkel Ø 0,6-1,6mm-es, illetve Ø 48mm-es görgőkkel Ø 0,6-2,4mm-es m-es huzalokhoz. A W változat vízhűtéses pisztolyokhoz használható, és el van látva az ELP funkcióval, amely automatikusan indítja a vízhűtő szivattyúját, ha vízhűtéses pisztoly csatlakoztatását érzékeli, ez megelőzi előzi a pisztoly túlterhelését és automatikusan lekapcsolja a szivatyút, ha a pisztoly leválasztjuk. KEZELŐFELÜLET FUNKCIÓK: Kezelőfelület funkciók MA23 MA24 U6 U8 2 U8 2 Plus Gáz elő-/utóáramlás szabályzó X X X X X Digitális V/A mérő X X X X X Gázöblítés/ huzalbefűzés X X X X X Memória hely X(3) X(3) X(10) X(255) X(255) Q-set funkció - X X X X Krátertöltés/ Kúszó start - X X X X Programozható szinergikus funkciók - X(24) X(59) X(92) X(230) Impulzus ívű hegesztés - - X X X Folyamatkövetés X X Paraméter határértékek X X Szuperimpulzus hegesztés X Szinergikus függvények alkotása X Gyártási statisztika X Felhasználó által meghatározott szinergikus függvény X Típus Origo TM Feed 3004 MA Aristo TM Feed 3004w U Origo TM Feed 3004w MA Aristo TM Feed 4804w U Origo TM Feed 3004 MA Aristo TM Feed 3004 U Origo TM Feed 3004w MA Aristo TM Feed 3004w U Origo TM Feed 4804w MA Kezelőfelület U8 2 (U0 huzalelőtolóhoz) Aristo TM Feed 3004 U Kezelőfelület U8 2 Plus (U0 huzalelőtolóhoz) Kiegészítők Kerék készlet Emelőfül Tehermentesítő gém Távvezérlő (52-53.oldal) Összekötő kábel Léghűtéses / Vízhűtéses Összekötő kábel 1,7 m Összekötő kábel 5 m Összekötő kábel 10 m Összekötő kábel 15 m Összekötő kábel 25 m Javasolt hegesztő pisztoly Léghűtéses Vízhűtéses PSF TM 305 3,0 m PSF TM 410w 3,0 m PSF TM 305 4,5 m PSF TM 410w 4,5 m PSF TM 405 4,5 m PSF TM 510w 4,5 m

22 Huzalelőtolók kopó alkatrészei Aristo & Origo TM Mig C3000i Aristo & Origo TM Feed 304, 3004, L304 Origo TM Mig C280 4WD, C340 4WD, C420, C420w Huzal Huzal 1 Előtoló 2 Huzal 3 Huzal 4 EURO 5 Előtoló 6 Motor Horony Görgő Ø mm típus görgő bevezető átvezető adapter görgő típus forma jelölés 0,6/0,8 Fe, Ss V 0,6S2 & 0,8S2 0,8/1,0 Fe, Ss V 0,8S2 & 1,0S2 1,0/1,2 Fe, Ss V 1,0S2 & 1,2S2 1,4/1,6 Fe, Ss V 1,4S2 & 1,6S2 1,0/1,2 C V/K 1,0R2 & 1,2R2 1,2/1,4 C V/K 1,2R2 & 1,4R2 1.6 C V/K 1,6R2 0,8/1,0 Al U 0,8A2 & 1,0A2 1,2/1,6 Al U 1,2A2 & 1,6A2 * Fe görgők acél huzalokhoz, *Ss görgők erősen ötvözött acél huzalokhoz, C görgők portöltéses huzalokhoz, * Al görgők alumínium huzalokhoz 20

23 Huzalelőtolók kopó alkatrészei Aristo & Origo TM Feed 4804, 484 Huzal ø mm Huzal típus 1 Előtoló görgő 2 Huzal szorító 3 EURO adapter 4 Huzal átvezető Horony forma 0,6-1,0-1,2 Fe, Ss V 1,0-1,2-1,6 Fe, Ss V 1,6-2,0-2,4 Fe, Ss V 1,2-1,6-2,0 C V/K 2.4 C V/K 1,0-1,2-1,6 Al U * Fe görgők acél huzalokhoz, *Ss görgők erősen ötvözött acél huzalokhoz, C görgők portöltéses huzalokhoz, * Al görgők alumínium huzalokhoz Origo TM Feed L302 Origo TM Mag C171, C201 Origo TM Mig C170, C200, C250, C280 Huzal Huzal 1 Előtoló 2 Szorító 3 Huzal 4 Huzal 5 Huzal Horony ø mm típus görgő görgő bevezető átvezető kivezető forma 0,6/0,8 Fe, Ss V 0,8/1,0 Fe, Ss V 1,0/1,2 Fe, Ss V 1,0/1,2 Al U * Fe görgők acél huzalokhoz, *Ss görgők erősen ötvözött acél huzalokhoz, * Al görgők alumínium huzalokhoz 21

24 MIG/MAG Hegesztő Pisztolyok PSF TM 250, 305, 405, 505, 410w, 510w Megbízható PSF TM pisztolyok tömör és portöltésű huzalok MIG/MAG hegesztésére 2,4 mm átmérőig. Mind léghűtéses mind vízhűtéses pisztolyok szállíthatóak 3 vagy 4,5 m - es kábellel. A kábelek speciális rugalmas műanyagból készülnek, amelyek ellenállnak a mechanikus igénybevételnek ugyanakkor a hőhatásnak is. A pisztoly megőrzi ergonómikus kialakítását minden munkapozícióban, szélsőséges környezeti hatások esetén is. A vízhűtéses pisztolyok markolata is tökéletesen megfelel az ergonómia követelményeinek. Rendelési Hegesztő Megengedett Megengedett Bekapcsolási Huzalátmérő Szám pisztoly terhelés CO 2 terhelés MIX idő Léghűtéses PSF TM 250 3,0 m 250 A 225 A 60% 0,6-1, PSF TM 250 4,5 m 250 A 225 A 60% 0,6-1, PSF TM 305 3,0 m 315 A 285 A 60% 0,8-1, PSF TM 305 4,5 m 315 A 285 A 60% 0,8-1, PSF TM 405 3,0 m 380 A 325 A 60% 0,8-1, PSF TM 405 4,5 m 380 A 325 A 60% 0,8-1, PSF TM 505 3,0 m 475 A 410 A 60% 1,0-2, PSF TM 505 4,5 m 475 A 410 A 60% 1,0-2,4 Vízhűtéses PSF TM 410w 3,0 m 400 A 350 A 100% 0,8-1, PSF TM 410w 4,5 m 400 A 350 A 100% 0,8-1, PSF TM 510w 3,0 m 500 A 440 A 100% 1,0-2, PSF TM 510w 4,5 m 500 A 440 A 100% 1,0-2,4 22

25 MIG/MAG Hegesztő pisztolyok MXL TM 150v, 200, 270, 340 Ergonómikus kialakítású léghűtéses hegesztőpisztolyok MIG/MAG készülékekhez Az MXL TM 150V modell beépített gázszeleppel rendelkezik, és közvetlenül csatlakoztatható az Origo TM Mag C140 és az Origo TM Mag C150 készülékekhez. Az összes többi pisztoly EURO típusú csatlakozóval rendelkezik, amely csatlakoztatható minden félautomata készülékhez. A fl exibilis kábel és a kényelmes markolat tökéletes hozzáférést biztosít még a nehezen hozzáférhető helyekhez is. Az MXL TM 200 és az MXL TM 270 pisztolyok az Origo TM Mig és az Origo TM Mag hegesztőgép csomagok standard elemei. Rendelési Hegesztő Megengedett g ett Megengedett g ett Terhelési el Huzalátmérő Szám pisztoly terhelés CO 2 terhelés MIX ciklus Léghűtéses MXL TM 150v 2,5 m 150 A 150 A 35% 0,6-0, MXL TM 200 3,0 m 200 A 170 A 35% 0,6-1, MXL TM 200 4,0 m 200 A 170 A 35% 0,6-1, MXL TM 270 3,0 m 270 A 260 A 35% 0,8-1, MXL TM 270 4,0 m 270 A 260 A 35% 0,8-1, MXL TM 340 3,0 m 340 A 320 A 35% 0,8-1, MXL TM 340 4,0 m 340 A 320 A 35% 0,8-1,2 23

26 TIG/MMA DC - Inverterek 230V Caddy TM Tig 1500i DC, 2200i DC Kezelőfelület TA33, TA34 A Caddy áramforrások immár fogalomnak számítanak a hordozható hegesztőgépek körében. A Caddy Tig készülékek kis tömegűek, homloklapjukon jól áttekinthető, könnyen kezelhető TA 33 vagy TA 34 kezelőfelülettel. Kiváló ívgyújtási tulajdonságok és stabil ív jellemzik. Minden típusú anyag, 5 mm vastagságig a legjobb minőségben hegeszthető velük. A Caddy TA 33 kezelőfelület az egyszerű megoldás a TIG hegesztés számára. A fejlettebb Caddy TA 34 kezelőfelület már lehetővé teszi az impulzusos AWI üzemmódot is, ezzel lehetővé téve a hőbevitel tökéletesebb szabályzását. A beépített PFC szűrőnek köszönhetően a készülékek teljes tartományukban üzemeltethetőek a 16 A-es szokványos (lakossági) hálózatról. Kezelőfelület funkciók TA33 TA34 TIG és MMA DC eljárás x x HF / LiftArc x x 2/4 ütem x x Gáz utánáramlási idő x x Digitális kijelző x (A) x (V/A) Áram lefutás x x Távvezérlés x x panel TA33 Beállítás lemezvastagság szerint x - Memória funkció - X(2) Mikro impulzus - x ALKALMAZÁS: Professzionális hegesztési eszköz Beltéri és kültéri felszerelés Javítás és karbantartás a helyszínen Beltéri és kültéri gyártás Gyártás és építőipari alkalmazás Feldolgozóipar Típus Hálózati feszültség/biztosíték Bekapcsolási idő/terhelhetőség Tömeg Caddy TM Tig 1500i TA33 / TXH 150 4m 230V 50Hz / 16A 25% 150A 60% 120A 100% 110A 9,2 kg Caddy TM Tig 2200i TA33 / TXH 200 4m 230V 50Hz / 16A 25% 220A 60% 160A 100% 110A 9,4 kg Caddy TM Tig 1500i TA34 / TXH 150 4m 230V 50Hz / 16A 25% 150A 60% 120A 100% 110A 9,2 kg Caddy TM Tig 2200i TA34 / TXH 200 4m 230V 50Hz / 16A 25% 220A 60% 160A 100% 110A 9,4 kg Caddy TM Tig 2200iw TA33 / TXH 250w 4m, vízhűtővel 230V 50Hz / 16A 25% 220A 60% 160A 100% 110A 9,4 kg Caddy TM Tig 2200iw TA34 / TXH 250w 4m, vízhűtővel 230V 50Hz / 16A 25% 220A 60% 160A 100% 110A 9,4 kg SZÁLLÍTÁSI TERJEDELEM: 3 m hálózati kábel 16 A csatlakozóval, 2 m gáz tömlő, 3m kábel MMA-hoz, használati utasítás Távvezérlők (ld oldal) Kiegészítők Vállpánt Hűtő egység Cool Mini Csatalkozó készlet Cool Mini a Caddy Tig 2200i DC-hez 2 kerekes kocsi kis gázpalackokhoz 5-10 l kerekes kocsi, keskeny verzió, gázpalack l kerekes kocsi, széles verzió, gázpalack 20-50l Javasolt hegesztőégők TXH TM 200 4m TXH TM 200r 4m TXH TM 200 8m TXH TM 200 Fr 4m TXH TM 200 F 4m TXH TM 250wr 4m TXH TM 250w 4m TXH TM 250wFr 4m TXH TM 250wF 4m Távszabályzó adapter r égőkhöz F- flexibilis pisztoly test r - szabályzás a pisztoly markolaton w - vízhűtéses panel TA34 24

27 TIG/MMA DC - Inverterek 400V Origo TM Tig 3001i DC kezelőfelület TA23, TA24 PULS Inverter alapú DC AWI áramforrás fokozatmentesen állítható áramerőséggel 4A 300A tartományban. Az Origo Tig 3000i DC hegesztőgép kiváló ívgyújtást és állandó, stabil ívet biztosít. A strapabíró kialakítás és a csatlakoztatható kiegészítők, úgymint a vízhűtő egység, szállítókocsik, alkalmassá teszik széles körben való felhasználásra. Két kezelőfelülettel igényelhető: TA 23 - alapbeállítások AWI és MMA hegesztés számára, áram le- és felfutás, gázutánfolyás, NF/Liftarc gyújtás, 2/4 ütem míg a TA 24 a teljes hegesztési folyamat szabályozására kínál széleskörű megoldást a TA 23 kezelőfelület adta lehetőségeken felül az impulzus vagy mikroimpulzus üzemmód kiválasztása valamint a két különböző munkarend programozása és a hegesztés közbeni váltása révén. Kezelőfelület funkciók TA23 TA24 TIG és MMA DC eljárás x x HF / LiftArc x x 2/4 ütem x x Gáz utánáramlási idő x x Digitális kijelző x (A) x (V/A) Áram lefutás x x Távvezérlés x x Memória funkció - X(2) Mikro impulzus - x ALKALMAZÁSOK: Javítás és karbantartás Általános gyártás és építőipari alkalmazás Feldolgozóipar Hajóipar és nyílttengeri építmények Erőműi felhasználás Autóipar és mobil gépgyártás Típus Hálózati feszültség/biztosíték Bekapcsolási idő/terhelhetőség Tömeg Origo TM Tig 3001i TA23 400V - 50Hz / 16 A 35% 300A 60% 240A 100% 200A 30 kg Origo TM Tig 3001iw TA23 400V - 50Hz / 16 A 35% 300A 60% 240A 100% 200A 43kg Origo TM Tig 3001i TA24 400V - 50Hz / 16 A 35% 300A 60% 240A 100% 200A 30 kg Origo TM Tig 3001iw TA24 400V - 50Hz / 16 A 35% 300A 60% 240A 100% 200A 43 kg SZÁLLÍTÁSI TERJEDELEM: 5m hálózati kábel csatlakozóval, 2m gáztömlő, 4,5m testkábel csatlakozóval, használati utasítás. Javasolt hegesztőégők: Léghűtéses Vízhűtéses TXH TM m TXH TM 250w 4 m TXH TM m TXH TM 250w 8 m TXH TM 200F 4 m TXH TM 250Fw 4 m TXH TM 200F 8 m TXH TM 250Fw 8 m F- flexibilis fej w - vízhűtéses Kiegészítők: Hűtőegység, CoolMidi 1000i Csatlakozó készlet Cool Midi 1000i -hez kerekes kocsi kerekes kocsi Távvezérlők (ld oldal) 25

28 TIG/MMA DC - Inverterek 400V Aristo TM Tig 4000iw DC kezelőfelület TA6 A készüléket a legmodernebb inverter technológia felhasználásával tervezték. Az AWI és MMA technológiához szükséges minden paraméter önállóan állítható a készüléken. A 4 és 400 amper között állítható tartomány minden ipari alkalmazásra alkalmassá teszi az Aristo Tig 4000 iw hegesztőgépet. 10 memória funkció teszi kényelmessé a működtetést. A készülék alkalmas impulzus és mikro-impulzus üzemmódra is. Beépített vízhűtő valamint vízőr védi a berendezés elemeit a túlmelegedéstől. IP 23 védettség biztosítja a kültéri alkalmazást. ALKALMAZÁS: Erőműi javítási feladatok Hajógyárak Réz hegesztése Típus Hálózati feszültség/biztosíték Bekapcsolási idő/terhelhetőség Tömeg Aristo TM Tig 4000i TA4 400V - 50Hz / 32 A 35% 400A 60% 320A 100% 250A 59 kg Aristo TM Tig 4000iw TA4 400V - 50Hz / 32 A 35% 400A 60% 320A 100% 250A 79 kg Aristo TM Tig 4000i TA6 400V - 50Hz / 32 A 35% 400A 60% 320A 100% 250A 59 kg Aristo TM Tig 4000iw TA6 400V - 50Hz / 32 A 35% 400A 60% 320A 100% 250A 79 kg SZÁLLÍTÁSI TERJEDELEM: 5m hálózati hálózati kábel 32 A-es csatlakozóval, 4,5m testkábel, 2 m gáztömlő, használati utasítás Javasolt vízhűtéses hegesztőégők TXH TM 250w 4 m TXH TM 250w 8 m TXH TM 250Fw 4 m TXH TM 250Fw 8 m TXH TM 400w 4 m TXH TM 400w 8 m F flexibilis fej Kiegészítők: 4 kerekes kocsi Vízőr készlet Távvezérlő (52-53.oldal) w vízhűtéses 26

29 TIG/MMA AC/DC - Inverterek 27

30 TIG/MMA AC/DC - Inverterek 230V Caddy TM Tig 2200i AC/DC kezelőfelület TA33 és TA34 A Caddy áramforrások immár fogalomnak számítanak a hordozható hegesztőgépek körében. A mindössze 15 kg súlyú Caddy Tig 2200i AC/ DC készülék AWI és MMA hegesztésre egyaránt alkalmas, a homloklapján jól áttekinthető, könnyen kezelhető kezelőfelülettel. Kiváló ívgyújtási tulajdonságok és stabil ív jellemzik. Minden típusú anyag, 5mm vastagságig a legjobb minőségben hegeszthető. Az IP23 védettség alkalmassá teszi a berendezést kültéri alkalmazásra akár ötvözött akár ötvözetlen acél, akár alumínium hegesztés estén. A QWave speciális kimeneti AC jelforma alkalmassá teszi az alumínium és ötvözetei hegesztésének széleskörű alkalmazásában. Kezelőfelület funkciók TA33 TA34 TIG és MMA DC eljárás x x HF / LiftArc x x 2/4 ütem x x Gáz utánáramlási idő x x Digitális kijelző x (A) x (V/A) Áram lefutás x x Távvezérlés x x Beállítás lemezvastagság szerint x - Memória funkciók - X(2) Impulzus / Mikro impulzus DC - x Balansz AC - x Frekvencia AC áram - x ALKALMAZÁSOK: Javítás és karbantartás Általános könnyű szerkezetek és építőipari alkalmazás Feldolgozóipar Hajóipar és nyílttengeri építmények Autóipar és mobil gépgyártás Típus Hálózati feszültség/biztosíték Bekapcsolási idő/terhelhetőség Tömeg Caddy TM Tig 2200i AC/DC TA33 230V - 50Hz / 16 A 20% 220A 60% 150A 100% 140A 15 kg Caddy TM Tig 2200i AC/DC TA34 230V - 50HZ / 16 A 20% 220A 60% 150A 100% 140A 15 kg Caddy TM Tig 2200iw AC/DC TA34 230V - 50HZ / 16 A 20% 220A 60% 150A 100% 140A 22 kg SZÁLLÍTÁSI TERJEDELEM: 3 m hálózati kábel 16A csatlakozóval, 4,5 m testkábel, 2m gáztömlő 2 db. tömlőbilinccsel. 4 méteres TXH 200 pisztollyal CaddyTMTig 2200iw AC/DC TA34 Cool Mini hűtőegységgel, 2 kerekes kocsival és 8 méteres vízhűtéses TXH 250w pisztollyal, használati utasítással. Javasolt hegesztőégők: TXH TM 200 4m TXH TM 200r 4m TXH TM 200 8m TXH TM 200 Fr 4m TXH TM 200 F 4m TXH TM 250wr 4m TXH TM 250w 4m TXH TM 250wFr 4m TXH TM 250wF 4m Távszabályzó adapter r égőkhöz F - flexibilis pisztolytest r - szabályzás a pisztoly testen w - vízhűtés Kiegészítők: 2 kerekes kocsi kis, 5-10 literes gázpalackhoz kerekes kocsi keskeny változat literes gázpalackhoz kerekes kocsi széles változat literes gázpalackhoz Hűtőegység, Cool Mini Távvezérlő (ld oldal) 28
