1 Nemzeti Erőforrás Minisztérium Korlátozott terjesztésű! Érvényességi idő: az interaktív vizsgatevékenység befejezésének időpontjáig A minősítő neve: Rauh Edit A minősítő beosztása: mb. főigazgató-helyettes JAVÍTÁSI-ÉRTÉKELÉSI ÚTMUTATÓ INTERAKTÍV VIZSGATEVÉKENYSÉGHEZ CT, MRI szakasszisztens szakképesítés modul 1. vizsgafeladat november 9. A vizsgázó neve:.. A vizsgaszervező intézmény neve:.. Feladat 1. feladat 2. feladat 3. feladat Összesen : Összesen %: Elért pont GYEMSZI ETI

2 TÁJÉKOZTATÓ az értékelő tanár részére A feladatok egységes értékeléséhez használják fel a rendelkezésükre bocsátott értékelési szempontsort és a vizsgázó által feliratozott újra nem írható elektronikus adathordozót (CD)! A szakmai ismeretekre megállapított októl eltérni nem lehet! Az elért ot minden feladat esetén a maximálisan elérhető melletti négyzetbe írja a javítást végző tanár! Maximálisan adható ok összértéke 100% Sikeresnek minősül a vizsgarész, ha az elért eredmény 50% feletti. Korlátozott terjesztésű! 2

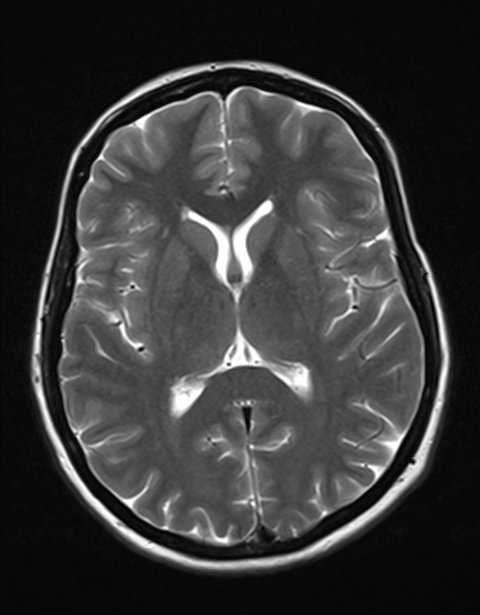

3 1. feladat 10 pont ÉRTÉKELŐLAP INTERAKTÍV VIZSGATEVÉKENYSÉG Feladatprofil: Tudományos munkában vesz részt Képi dokumentációt készít, archivál Szakmai ismeretek alkalmazása a szakmai és Típus vizsgakövetelmény szerint B MRI működésének fizikai alapjai, működési elve B MRI képalkotás A Klinikai ismeretek Feladat leírása: Egy munkacsoport tagjaként az Ön feladata, hogy jellemezze a TR és TE fogalmakat az adott ábrák alapján. Rendelje a képekhez a megadott állítások közül a helyes állítás számát! A feladat megoldásánál a képek betűjeléhez írja be a megfelelő számokat! A. kép 1. Rövid TR, rövid TE 2. Hosszú TR, hosszú TE 3. Rövid TE, hosszú TR 4. Anatómiai kontrasztábrázolás 5. Patológiai elváltozások jobb kontrasztábrázolása 6. Folyadéktartalom fokozott jeladású 7. Zsírszövet fokozott jeladású Korlátozott terjesztésű! 3

4 B. kép C. kép Feladat megoldása: A: 2, 5, 6, 7 B: 3, 6, 7 C: 1, 4, 7 Maximális Elért Pontszám összesen: 10 Korlátozott terjesztésű! 4

5 2. feladat 19 pont ÉRTÉKELŐLAP INTERAKTÍV VIZSGATEVÉKENYSÉG Feladatprofil: Méréseket, rekonstrukciókat végez Szakmai ismeretek alkalmazása a szakmai és Típus vizsgakövetelmény szerint B MRI képalkotás B MRI vizsgálat során alkalmazott kontrasztanyagok A MRI tér- és metszetanatómia Feladat leírása: Munkahelyén Ön mellé beosztanak egy tanulót, akinek bemutatja a kontrasztanyagos MRI angiográfia fizikai alapjait és gyakorlati jelentőségét. A tanulmányi előmenetelének követésére készített számára két feladatot, már csak a megoldást kell beírnia. Feladat megoldása: 1. feladat (amelyet a tanulónak készített) A kontrasztanyagos MRI angiográfia fizikai alapjai és gyakorlati jelentőségének meghatározása. Ennek megfelelően egészítse alábbi szöveget a következő kifejezésekkel! T1 relaxációt, T2 relaxációt, protonjaiból, jel, szerv, mágneses tulajdonságát, szignál (jel) intenzitásbeli Maximális Elért Az MRI képábrázolás az egyes szövetek közötti különbségeken alapul. Az egyes képletek kontrasztját fokozni tudjuk úgy, hogy csökkentjük a jel nagyságát az adott szövetben. Megváltoztatjuk a szövet belső mágneses tulajdonságát a környezetéhez képest, ezáltal az ép és kóros szövetek között szignál (jel) intenzitásbeli különbség alakul ki, így megváltoztatják a vízmolekulák protonjaiból eredő jelintenzitást. Ismeretes kontrasztanyag típusok: Paramágneses kontrasztanyagok, melyek a T1 relaxációt csökkentik; 7 Korlátozott terjesztésű! 5

6 szuperparamágneses kontrasztanyagok a T2 relaxációt csökkentik. Beszélünk szerv specifikus kontrasztanyagokról is. 2. feladat (amelyet a tanulónak készített) Azonosítsa be az anatómiai struktúrákat, és írja be a felsorolt anatómiai neveket a megfelelő a számok mellé! vena (media) superficialis cerebri, arteria vertebralis, arteria cerebri media, sinus sagittalis inferior, arteria cerebri posterior, sinus sagittalis superior, arteria basilaris, arteria cerebri anterior, vena magna cerebri, arteria communicans posterior, venae superficiales cerebri, arteria carotis interna A. kép Korlátozott terjesztésű! 6

7 Anatómiai struktúrák ( A kép): 1 vena (media) superficialis cerebri 2 sinus sagittalis superior 3 vena magna cerebri 4 venae superficiales cerebri 5 sinus sagittalis inferior 5 B. kép Anatómiai struktúrák ( B kép): 1 arteria cerebri anterior 7 2 arteria communicans posterior 3 arteria carotis interna 4 arteria cerebri posterior 5 arteria vertebralis 6 arteria basilaris 7 arteria cerebri media Pontszám összesen: 19 Korlátozott terjesztésű! 7

8 3. feladat 17 pont ÉRTÉKELŐLAP INTERAKTÍV VIZSGATEVÉKENYSÉG Feladatprofil: Méréseket, rekonstrukciókat végez Szakmai ismeretek alkalmazása a szakmai és Típus vizsgakövetelmény szerint B MRI képalkotás B MRI működésének fizikai alapjai, működési elve Feladat leírása: Bank 11. feladat Munkahelyén Ön mellé beosztanak egy tanulót, akinek bemutatja, hogy milyen artefaktumok fordulhatnak elő az MRI képalkotás során. A tanulmányi előmenetelének követésére készített számára két feladatot, már csak a megoldást kell beírnia. Feladat megoldása: 1. feladat (amelyet a tanulónak készített) Az artefaktumok meghatározása. A felsorolt meghatározásokat/állításokat írja be a megfelelő helyre! fém okozta, mozgásból eredő, sarkítás, mágneses szuszceptibilitási, folyami, áramlási, kémiai eltolódás, haránt excitáció, behajlási (aliasing), berendezés meghibásodásából eredő, csonkolásos (Gibbs-jelenség), statikus elektromosság okozta, keresztezett excitáció, burn out típusú, blow out típusú Maximális Elért Artefaktumok: - fém okozta - mozgásból eredő - mágneses szuszceptibilitási - áramlási - kémiai eltolódás - behajlási (aliasing) - csonkolásos (Gibbs-jelenség) - statikus elektromosság okozta - keresztezett excitáció 11 Korlátozott terjesztésű! 8

9 - burn out típusú - berendezés meghibásodásából eredő Helytelen állítások: - sarkítás - blow out típusú - folyami - haránt excitáció 4 2. feladat (amelyet a tanulónak készített) A két képen látható artefaktumot nevezze meg! A helyes választ írja a kép alá a betűjel mellé! A: légzési kooperáció hiánya okozta mozgási artefakt 1 Korlátozott terjesztésű! 9

10 B: aliasing 1 Pontszám összesen: 17 Korlátozott terjesztésű! 10
